Фрезерные инструменты по дереву: виды инструментов, их применение для дрели, ручного фрезера, станка

Особенности ручных фрезеров по дереву

Читайте также

Электрообогреватели – ответы на вопросы

Рекомендации по выбору фрезера

Профессиональные мебельщики, столяры и отделочники прекрасно понимают достоинства ручного фрезера и его незаменимость в своей деятельности. Из этой статьи вы узнаете об основных видах, характеристиках и приспособлениях для фрезерного оборудования.



Читайте также

Выбор электрического обогревателя

Назначение фрезера

Этот инструмент может использоваться в такие работах, как:

• выборка четверти;

• фигурное или прямое профилирование кромки;

• установка дверных замков, фурнитуры;

• высверливание отверстий;

• декоративная резьба по дереву;

• создание шлицов, фальцев, пазов.



Читайте также

Как выбрать перфоратор

Виды ручных фрезеров по дереву

На основании задач, которые они решают, выделяют 4 основных вида этого инструмента.

• Погружной (штанговый) — создание пазов, закруглений, снятие фаски.

• Кромочный — выборка паза, снятие фаски.

• Ламельный — только выборка пазов.

• Ротационный — отверстия в дереве, гипсокартоне, керамике, пластике; обработка кромок.



Читайте также

Виды рукоятей и подвесов для триммеров

Технические характеристики фрезеров

При выборе подходящей модели нужно обязательно учитывать мощность. Чем она выше, тем большую по длине и диаметру фрезу сможет проделать инструмент. При повышении этого параметра растут также вес и стоимость оборудования. В среднем для бытового использования дома подойдет фрезер мощностью 1500 Вт.

Важна также скорость вращения шпинделя, которая может колебаться в интервале 20000–30000 оборотов в минуту. Этот параметр подбирается исходя из размера фрезы и материала, с которым будет производиться работа. Низкая скорость позволяет выполнять поставленные задачи с ювелирной точностью.

Дополнительные характеристики фрезерного оборудования:

• плавный пуск,

• ступенчатая регулировка оборотов,

• рабочий ход фрезы,

• защита от перегрузок,

• защита от случайного пуска.



Читайте также

Бензиновая газонокосилка — надёжный помощник для ухода за газоном

Особенности конструкции и вспомогательные приспособления

Одной из конструктивных особенностей фрезерного оборудования является подошва. Она может быть литой или штампованной. Литая подошва за счет лучшей геометрии плотнее прилегает к заготовке и устанавливается только на дорогие модели.

Цанга — это устройство крепления фрезы. Цанги шириной 6–8 мм используются на маломощных агрегатах, а 10–12 мм — на высокомощных.

Вспомогательные приспособления для фрезера позволяют выполнять некоторые дополнительные виды работ.

• Параллельный упор — предназначен для фрезерования параллельно краю детали или заготовки.

• Направляющая шина — принцип работы аналогичен параллельному упору, только устанавливаться шина может на любом расстоянии от края заготовки и под любым углом.

• Копировальная втулка — используется для копирования контуров шаблона.

• Линейка-циркуль — необходима для фрезерования окружностей.

Чтобы выбрать профессиональную или бытовую модель фрезерного оборудования, перейдите в раздел Фрезеры.



Читайте также

Эксплуатация и обслуживание генератора: рекомендации

Фрезер RedVerg RD-ER160 удобный в эксплуатации и производительный инструмент с высокой мощностью 1600 Вт. Число оборотов от 8000 от 23000 об/мин. Зажимает цанги размером 8 и 12 мм. Оснащен функцией подключения к пылесосу для поддержания чистоты на рабочем месте. Имеет функцию регулировки числа оборотов для разных режимов работы. Есть система фиксации шпинделя. В комплектацию входят: гайка цанги (8 и 12 мм), параллельная направляющая, роликовая направляющая, круговая направляющая, направляющий шаблон, цанговый ключ и  переходник пылеудаления. Вес товара 2,4 кг.

7 990c



Как выбрать ручной фрезер по дереву: рекомендации, критерии выбора

Подбирая для своей мастерской ручной фрезер по дереву, присмотритесь к погружным моделям. Любой столяр, мебельщик или строитель-отделочник знаком с достоинствами этого универсального инструмента и никогда не откажется от такого помощника. Мы не станем продвигать определенную продукцию и бренды, а дадим профессиональные рекомендации, заостряя внимание на главных критериях.

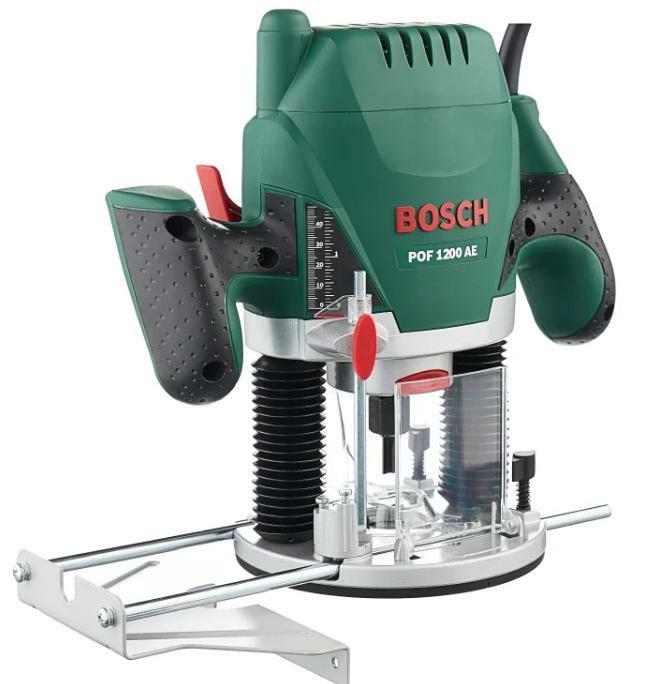

фото ручного фрезера по дереву погружного типа.

Оптимальным выбором своей первой фрезерной машины будет погружная модель, выполняющая всё то же, на что способен станок с неподвижной базой, и множество других операций. Работать с инструментом, подошва которого надежно опирается на заготовку, безопаснее и проще. Корпус погружного фрезера перемещается по жестко закрепленным в основании направляющим, позволяющим вводить фрезу в обрабатываемую заготовку строго вертикально и аккуратно поднимать оснастку в конце прохода. Встречаются модели с двумя базами – фиксированной и погружной, такой вариант идеален для любой мастерской.

Кратко об устройстве фрезера

Конструкция ручного фрезера по дереву в принципе незамысловатая. В отличие от других электроинструментов, в нем отсутствуют редукторы, ремни и шестерни, а оснастка закрепляется на шпинделе двигателя. Фрезерные машины различных производителей несколько отличаются от представленной, однако в них присутствуют те же значимые части.

Устройство погружного фрезера: 1 – корпус инструмента; 2 – рукоятка; 3 – гофрированная манжета, скрывающая вертикальные штанги; 4 – основание; 5 – подошва; 6 – крышка щеткодержателя; 7 – стопор шпинделя; 8 – зажимной цанговый патрон; 9 – фиксатор защитного экрана; 10 – регулятор скорости вращения; 11 – механизм настройки глубины фрезеровки; 12 – выключатель питания; 13 – кнопка застопоривания; 14 – штуцер пылеудаления; 15 – микрометрический регулятор глубины; 16 – рычаг фиксации глубины погружения; 17 – фиксатор параллельной направляющей.

Фрезер будет самым универсальным инструментом в вашей мастерской, если сможет справиться с той работой, которую вы на него взвалите. Для непрофессионалов все ручные фрезеры выглядят одинаково, но различия скрываются в деталях, от них и зависит правильный выбор инструмента.

Технические параметры ручных фрезеров

Первый и главный параметр – потребляемая мощность, указывающая на производительность аппарата. Чем больше ватт, тем более крупные фрезы можно устанавливать, быстрее производить подачу и выполнять более глубокий проход, не опасаясь за выход инструмента из строя.

Таблица. Выбор фрезера по мощности

Класс фрезера	Мощность, Вт	Вес, кг	Назначение
легкий	до 900	2–3	ручная работа с небольшими фрезами.
средний	1000–1700	до 5	изготовление в домашней мастерской мебели, плинтусов, дверей и т. п.
тяжелый	более 2000	от 6	продолжительная работа с крупными фрезами и использование в столе.

Выбирайте соответствующий вашим задачам инструмент, сопоставляя преимущество от высокой мощности с недостатком использования тяжелого фрезера для мелкой ручной работы.

Второй параметр – скорость вращения, достигающая у ручных фрезеров 30 тыс. оборотов в минуту, иногда выше. Здесь важно не максимальное значение скорости вращения, а возможность её регулировки, определяющая функциональность инструмента. Плавное изменение частоты вращения позволяет точно подбирать режим обработки в зависимости от плотности материала и диаметра фрезы.

Чем больше цифры на регуляторе оборотов, тем выше скорость вращения.

Третий значимый параметр называют по-разному: глубина фрезерования, вертикальный или рабочий ход фрезы. Это значение говорит о том, насколько корпус фрезера может опускаться к подошве, но вовсе не показывает реальную глубину фрезеровки. Глубина также зависит от особенностей конструкции и длины фрезы. У большинства моделей цанга почти доходит до нижней плоскости подошвы, если она опускается ещё ниже – считайте это хорошим бонусом. Инструмент с небольшим рабочим ходом сможет обрабатывать заготовку лишь на незначительную глубину.

Вертикальный ход фрезы связан с классом фрезера и составляет:

• у легкого – около 40 мм;
• у среднего – 50–60 мм;
• у тяжелого – 70–80 мм.

Проверьте, что корпус фрезера может опускаться достаточно низко.

Другие особенности электрической составляющей, «навороты», не менее важны. Они облегчают работу с фрезером и делают её намного эффективнее. Система «плавный пуск» исключает резкие рывки и перегрузку сети в момент запуска двигателя. Для мощных агрегатов эта опция просто необходимо, да и прослужит такой фрезер дольше, ведь его детали не подвергаются периодическим ударным нагрузкам.

Цанговый зажим

Оснастка у ручного фрезера закрепляется посредством цангового патрона: специальная гайка с размещенной внутри цангой навинчивается на шпиндель и зажимает хвостовик фрезы определенного размера. Легкие машины рассчитаны на калибр 6 или 8 мм, более мощные фрезеры позволяют устанавливать оснастку на 10 или 12 мм. Чем крупнее фреза, тем толще её хвостовик и выше требования к силовым характеристикам инструмента.

Хорошая цанга имеет конусовидную форму и несколько зажимных лепестков.

Ко всем трем частям зажимного узла (патрону, цанге и валу) предъявляются жесткие требования: точное изготовление и качественная закаленная сталь. Детали сомнительного происхождения быстро изнашиваются, плохо закрепляют фрезу и часто ломаются.

Перед приобретением инструмента убедитесь в качестве цангового зажима и возможности выбора других калибров. Лучше, когда есть подходящие цанги, а не переходники, зачастую вызывающие вибрацию.

Проверьте глубину отверстия под фрезу внутри вала – параметр, никогда не указываемый в технических характеристиках, но важный для безопасной работы. Необходимо, чтобы хвостовик не упирался в дно, иначе при ослаблении фиксации насадки, вследствие плохого зажима или дефекта цанги, вы не увидите этого, и при подъеме фреза может вылететь.

Глубина сверления должна превышать длину хвостовика.

Механизм регулировки глубины погружения

В конструкции регулятора глубины фрезерования важны два фактора:

• точность и легкость установки;
• возможность тонкой настройки.

Типичный регулятор глубины среза – стержень, перемещающийся вверх-вниз при прокрутке маховика. Его шпилька упирается в площадку и не дает корпусу ручного фрезера опуститься ниже. Многоступенчатый револьверный упор позволяет последовательно увеличивать глубину фрезерования и выбирать материал за несколько проходов. Внешне такое устройство выглядит как на фото ниже или подобно.

Точную настройку глубину фрезерования обеспечивает регулировочный винт с микрометрической шкалой.

Ручные фрезеры по дереву даже средней ценовой категории часто «грешат» исполнением этого механизма: стержень регулятора нередко болтается в своем гнезде при вращении маховика. Но гораздо принципиальнее, насколько он жестко фиксируется при зажатии и есть ли винт точной подстройки, работающий четко и без люфта.

Проблем с выставлением глубины обработки определенно не будет, если фрезер оснащен микрометрическим регулятором положения корпуса – маховиком или кольцом большого диаметра, вращающимся вокруг телескопической направляющей.

Корректировка положения корпуса относительно штанги может иметь меньший диапазон, зато большую точность.

Особенности конструкции

Рукоятки у добротного фрезера просты и удобны, выключатель находится под рукой или рядом, чтобы запускать и останавливать мотор без перехвата. Блокировка во включенном положении – полезная опция, а при использовании инструмента в столе просто необходимая.

Попробуйте захватить инструмент руками и оцените удобство управления.

Застопоривание глубины погружения на легких фрезерах обычно выполняется поворотной рукояткой, а на мощных – отдельным рычагом. Последний вариант конструктивно надежнее и нравится многим мастерам при условии его удобного расположения.

Подходящее место для стопора глубины погружения – около ручки в зоне доступа пальцев, но не на самой рукояти.

Пластиковая накладка подошвы у большинства фрезеров выполняется съемной, что удобно при замене изношенной панели на новую и при размещении инструмента в столешнице.

Обязательно оцените обзор рабочей зоны, зависящий от размера отверстия в подошве, расположения защитного щитка и патрубков пылеудаления. Обратите внимание на провод питания, лучший кабель – длинный и резиновый.

Опробуйте вращение на разных оборотах – не должно быть каких-либо посторонних вибраций или шумов. Нажмите на поручни и опустите корпус инструмента, который должен скользить по вертикальным штангам плавно, без перекосов и люфта.

Система пылеудаления

Удаление опилок из рабочей зоны реализуется у фрезеров различными способами, трудно сделать какие-либо заключения об эффективности, не опробовав систему в действии. Возможно, что не получится собирать всю пыль досконально, но большая часть удаляться точно будет, не мешая работе.

Хорошо, если на модели пылеудаление может осуществляться различными способами. Для работы с параллельным упором нужен закрепляемый непосредственно на нем кожух, обработка кромок требует нижнего отвода стружек.

Адаптер для работы с боковым упором.

При работе на плоскости, особенно при фрезеровке глухих пазов, доступ снизу закрыт и опилки удаляются через каналы в подошве фрезера или в верхней части корпуса.

Варианты подключения патрубка отсоса пыли.

Дополнительные принадлежности

Фрезер по дереву крайне редко применяется для ведения от руки, чаще требуется обработка с филигранной точностью. Для этого используются разнообразные устройства и направляющие. Недорогие бытовые фрезеры обычно комплектуются приспособлениями для выполнения определенных работ, начинающий мастер может значительно сэкономить и первое время не искать подходящую оснастку. Профессиональные аппараты дороже по причине надежности и подразумевают, что фрезеровщик сам выберет и приобретет необходимые дополнения.

Боковой упор – стандартный аксессуар любого ручного фрезера.

Боковой упор позволяет фрезеровать прямолинейные элементы параллельно кромке. Оснащается пластиковыми регулируемыми накладками и регулятором точной настройки. Приспособление закрепляется на двух стальных стержнях, достаточно жестких, чтобы не прогибаться при ведении фрезера.

Точная подгонка и надежная фиксация – обязательные требования к составляющим бокового упора.

Копировальная втулка нужна при ведении инструмента по шаблону или непосредственно по кромке заготовки. Чем разнообразнее доступные диаметры копировальных колец, тем больше вариантов использования насадок различных размеров, в том числе разнообразных комбинаций фреза/втулка.

Приспособление чаще всего крепится на винтиках, но встречаются модели с удобной быстрой фиксацией.

Другие дополнения (направляющая шина, угловой упор, циркуль, приспособления для выборки паза) обычно приобретаются отдельно по мере потребности или изготавливаются своими руками.

Чтобы не тратить время на поиск нужных вспомогательных элементов, поинтересуйтесь, доступны ли дополнения к фрезеру, насколько просто их приобрести и подходят ли приспособления от других моделей.

Ручной фрезер по дереву для работы в столе

Использовать в столе можно любой фрезер, но для успешной работы предпочтительней инструмент с определенными особенностями:

1. Мощностью от 1800 Вт с электронной поддержкой оборотов под нагрузкой, чтобы устанавливать крупные фрезы и выполнять длинные и глубокие проходы.
2. Возможностью регулировки вылета фрезы специальными ключами, в идеале – через отверстие в монтажной пластине.
3. С механизмом отключения возвратной пружины или возможностью её извлечения – без неё легче настраивать вылет фрезы.

Особенности фрезера для работы в столе.

Надеемся, что мы предоставили исчерпывающую практическую информацию по выбору ручного фрезера по дереву и разобрали факторы выбора всех значимых параметров. Помните, что хороший фрезер не бывает дешевым и относится к категории инструментов, экономить на которых мало смысла.
