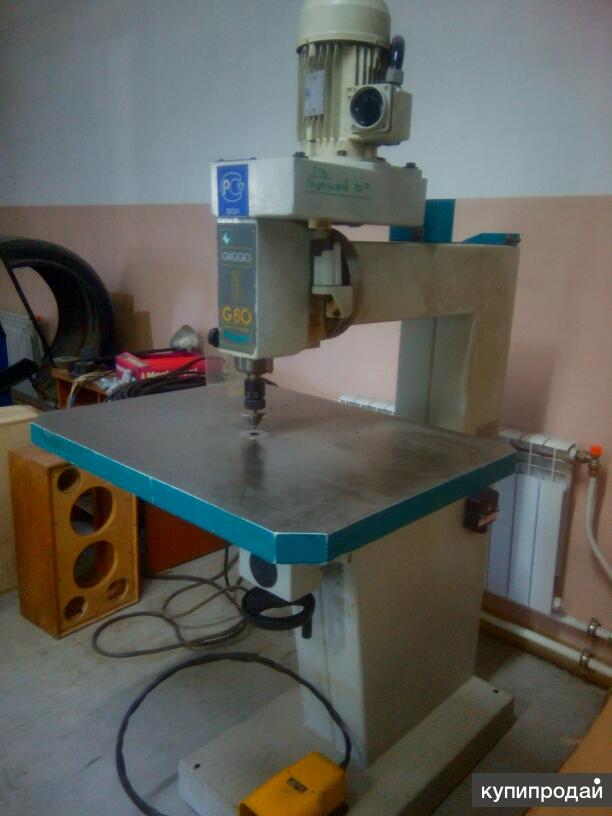

Вертикальный фрезерно-копировальный станок G 60 Griggio (Италия)

Фрезерно-копировальные станки широко используются в столярном и мебельном производстве для работы с концевым инструментом небольшого диаметра. Станок предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках. Характерный пример обрабатываемых деталей дверные полотна и мебельные фасады.

Возможно выполнение 2-х видов работ:
— прямолинейное фрезерование рельефа на боковых гранях пласти;
— фрезерование рисунка на плоскости (например ложной филенки) по копиру.

Благодаря применению копировального приспособления становится возможным производство серийных изделий. Эти станки можно применять для фрезерования сложных контуров, таких как арочные окна и двери, рамки для зеркал, мебельные фасады и другие декоративные элементы мебели. Конструктивно станок состоит из несущей рамы, рабочего стола, фрезерной головки.

Рабочий стол регулируется по высоте, фрезерная головка оснащена электродвигателем привода и двухступенчатым передаточным механизмом, обеспечивающим две рабочие скорости фрезерного вала. На рабочем столе имеется отверстие, в котором закрепляется копировальный палец. Он подбирается в соответствии с режущим диаметром фрезы. К нижней части заготовки крепится предварительно изготовленный шаблон. Подавая шаблон по копировальному пальцу, обводим деталь и получаем нужный профиль по заданному контуру. Меняя шаблоны и инструмент, можно получить различные изделия.

Станки имеют прочную конструкцию. Управление станка расположено на фрезерной головке и легко доступно.

В комплект поставки входят:
— Ременная передача
— Шпиндель МК2 с двумя цангами (10 и 12) — цанги можно заказывать другого диаметра.
— Пневматическое управление от педали
— Правое вращение шпинделя.

Порядок работы на станке с шаблоном:
1.

В шаблоне из листового материала вырезается паз необходимого профиля.
2. Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
3. Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.

Обработка ведется вертикальным высокоскоростным шпинделем верхнего расположения. Шпиндельный узел имеет вертикальное перемещение от пнемопривода.

Опции

Направляющая на столе
Механический прижим (см. фото в галерее)
Дополнительный зажим МК2
Дополнительная цанга
Передние и боковые удлинители стола — общий размер стола 1200х1000 мм
Монофазный мотор
Усиленный мотор 3 /4 ЛС (G 60)


Механичес. прижим	Аспирацион. колпак	Вакуумный прижим

Авт. подача	Направляющая на столе

Производитель: Griggio

Родина бренда: Италия

Размер рабочего стола	750 x 600 мм
Вертикальный ход стола	150 мм
Вертикальный ход шпинделя	80 мм
Частота вращения шпинделя, об/мин	9000 и 18000
Макс. расстояние от стола до головки (без патрона)	195 мм
Мотор	1,5 / 2,2 кВт
Диам. аспирационного патрубка	80 мм
Расстояние между шпинделем и колонной	600 мм
Вес нетто	230 кг
Габаритный размер	1200х800х1900 мм
Размер в упаковке	1210х900х2000 мм

Пока нет отзывов на данный товар.

Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

Оценка товара:

Достоинства:

Недостатки:

Комментарий:

Имя:

E-mail: не публикуется

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Копировально-фрезеные станки по дереву в Москве

Главная
Оборудование
Фрезерные станки

	Фрезерный станок ФСШ-1А Предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей или ручной и механической подачей (исполнение 15), зарезки простых шипов по шаблону с ручной подачей.
	Фрезерный станок Т90, Т90I Предназначены для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам, зарезки простых шипов с помощью шипорезной каретки (опция) и криволинейного фрезерования по шаблону с ручной подачей.
	Фрезерный станок Т1000L, T1000S Предназначены для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей (изготовление вагонки, половой доски, плинтуса, наличника, филенки и других столярных и мебельных изделий), зарезки шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей.
	Фрезерный станок Т1002L, T1002S Предназначены для выполнения разнообразных фрезерных работ (профилирования, шипонарезания). В комплект входят: кожух для инструмента диаметром 250мм, три быстросменных шпинделя диаметром 30;32;40 мм., а по отдельному заказу эту модель можно укомплектовать высокоскоростным шпинделем для концевых фрез с комплектом цанг, который устанавливается в заводских условиях.
	Фрезерный станок Т220, Т270 Предназначены для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей (изготовление вагонки, половой доски, плинтуса, наличника, филенки и других столярных и мебельных изделий), зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей.

Фрезерно-копировальные станки по дереву

Фрезерно-копировальные станки G60; G80; G90
Эти станки широко используются в столярных мастерских и мебельных цехах. На станках можно производить фрезерно-копировальные работы концевым инструментом малого диаметра. Благодаря применению копировального приспособления становится возможным производство серийных изделий.

Фрезерно-копировальные станки G800; G900
Предназначены для плоскостного и фигурного фрезерования брусковых и щитовых деталей по копирам в различных деревообрабатывающих производствах.

Пантографы

	Пантографы ERREDI Предназначены для механического копирования сложных деталей из дерева и вырезают рельеф как на плоских заготовках, так и на круглых и изогнутых. Используемый материала: массив дерева любого типа.
	Пантографы MEDIA Аппараты необходимы для проведения работ по копированию сложных деревянных деталей. Имеется возможность вырезания рельефа на плоских, круглых и других деталях.
	Пантографы STANDARD Станки предназначаются для создания копий сложных деревянных деталей. Также используются для вырезания рельефов на заготовках разных форм.

На сегодняшний день выпускается широкий спектр оборудования, предназначенного для обработки древесины. Фрезерно-копировальные станки по дереву – одна из наиболее востребованных и популярных позиций в данной области. В первую очередь стоит определиться, какая модель более полно отвечает требованиям вашего производства: горизонтальные или вертикальные, что зависит от расположения шпинделя. Как правило, фрезерно-копировальный станок востребован на фабриках по производству мебели, позволяя создавать прямые и изогнутые поверхности по копиру.

Оборудование делится на центровые или вертикальные. Зависит от расположения заготовки. Отличие заключается не только в расположении заготовки, но и в уровне ее обработки. Например, центровой фрезерно-копировальный станок может воспроизводить детали любого уровня сложности, однако после их производства необходима дополнительная шлифовка. Вертикальные же станки обладают своеобразным сканером-щупом, способным распознавать узоры исходной детали и воспроизводить их на новой.

Фрезерно-копировальные станки по дереву от компании «АСТРО»: наши преимущества

Отличные цены. Мы сотрудничаем напрямую с производителями деревообрабатывающих станков, что позволяет гарантировать наиболее выгодные условия для конечного покупателя.
Широкий выбор моделей. В нашем каталоге можно найти как базовые, так и модернизированные модели различного типа по способу крепления заготовки.
Высокое качество оборудования. Подтверждается продолжительной официальной гарантией от производителей.
Дополнительный сервис. Купив фрезерно-копировальные станки по дереву, вы можете рассчитывать на предоставление высококачественного сервиса в области ремонта, модернизации и облуживания.

Хотите приобрести деревообрабатывающее оборудование на максимально выгодных условиях? Обратите внимание на предложение компании «АСТРО».

Копировальные станки по дереву в России

Главная
Продажа
Столярное оборудование
Копировальный станок по дереву

Вы можете очень быстро сравнить цены копировального станка по дереву и подобрать оптимальные варианты из более чем 77082 предложений

Реклама Многопильный дисковый станок по дереву ДК-160 Высота пропила — 160 мм; ширина заготовки — 500 мм; скорость подачи — 0-30 м/мин; мощность — 45 кВт. ; масса станка — 2000кг Подробное описание и цена >>> Реклама Двухвальный многопильный станок по дереву Триумф 2в-250 Многопильный Двухвальный дисковый станок Триумф 2в-250 используется для распиловки 2-х, 3-х, 4-х кантного бруса толщиной до 250 мм. 2-х вальная технология имеет преимущества перед одновальной…. Подробное описание и цена >>> Реклама Двухвальный многопильный станок по дереву Триумф М2-700 Многопильный двухвальный дисковый станок Триумф М2-700 используется для распиловки 2-х, 3-х, 4-х кантного бруса толщиной до 210. 2-х вальная технология имеет преимущества перед одновальной. При… Подробное описание и цена >>>

Фрезерно-копировальный станок по дереву

Состояние: Б/У Год выпуска: 1980 Производитель: Украина

Продам. Фрезерно-копировальный станок по дереву ВФК-1. ВСЯ ИНФОРМАЦИЯ ПО ТЕЛЕФОНУ!!!

11.04.2018 Бахчисарай (Россия)

120 000

Фрезерно-копировальный станок по дереву

Состояние: Б/У Год выпуска: 1990 Производитель: Украина

Продам. фрезерно-копировальный станок по дереву ВФК-2. Вся информация по телефону!!!

11.04.2018 Бахчисарай (Россия)

120 000

Токарный копировальный станок по дереву ТА 150 — Azzurra

Состояние: Новый Производитель: Griggio (Италия)

В наличии

Токарно-копировальный станок TA 150 — AZZURRA — агрегат для обработки заготовок из древесины, представляющих собой цилиндры, конусы и шары путём их точения. Обточка осуществляется по внешней. ..

09.10.2022 Казань (Россия)

Токарно-копировальный станок по дереву, JET jwl 14

Состояние: Б/У Год выпуска: 2010 Производитель: JET

Токарный станок по дереву JET JWL-1442 + копировальное устройство + резцы

19.01.2021 Екатеринбург (Россия)

90 000

Токарно-копировальный станок по дереву C6140

Состояние: Новый Производитель: Китай

Токарно-копировальный станок C6140 предназначен для обработки токарных изделий из дерева, а также для вытачивания профильных и декоративных изделий. Основной особенностью конструкции станка…

04.02.2022 Москва (Россия)

Профильные фасонные Ножи резцы для токарных копировальных станков по дереву

Состояние: Новый Производитель: Hempel (Россия)

Производим профильные фасонные резцы для токарных автоматических станков. Так же производим масленные люнеты и на подшипнике, зажимные винты на hempel vkr vk0 Vk10 Vkh20 Vkhm Vkhe . Так же на…

27.08.2019 Красногорск (Россия)

токарный станок по дереву автомат

Куплю токарный станок по дереву автомат!Серийное производство мебельных ручек!Можно в неисправном состоянии!Жду предложений!8 920 020 90 77 [email protected]

24.01.2013 Арзамас (Россия)

Автоматический фрезерно- копировальный станок с ЧПУ BALESTRINI

Состояние: Б/У

Автоматический фрезерно- копировальный станок с ЧПУ BALESTRINI CP90-8/600(Италия) 2003 года выпуска. В отличном состоянии.

13.11.2013 Фрязино (Россия)

1 700 000

Фрезерно-копировальный станок

Состояние: Б/У Год выпуска: 2003

Продам фрезерно- копировальный станок с ЧПУПродам фрезерно- копировальный станок с ЧПУ BALESTRINI CP90-8/600(Италия) 2003 года выпуска. В отличном состоянии.

05.03.2014 Фрязино (Россия)

1 700 000

Токарно-копировальный станок ВТ 11

Состояние: Б/У

Токарно-копировальный станок ВТ 11, полуавтомат 1986 г.в. Предназначен для механической обработки изделий из металловТокарно-копировальный станок ВТ 11, полуавтомат 1986 г.в. Предназначен для…

27.04.2015 Екатеринбург (Россия)

Токарный станок по дереву JWL-1442

Состояние: Б/У Год выпуска: 2009

Токарный станок по дереву JWL-1442, куплен физ. лицом, не использовался, состояние — новыйСТАНДАРТНАЯКОМПЛЕКТАЦИЯ:• Подручник шириной 300 мм для токарногоинструмента• Планшайба диаметром 150 мм•…

04.04.2015 Дубна (Россия)

75 000

JML-1014i Токарный станок по дереву

Состояние: Новый

В наличии

Токарный станок по дереву компактного класса Jet JML-1014i предназначен для использования в профессиональных и любительских целях. Небольшая по габаритам конструкция собрана целиком из литых…

19.02.2016 Ижевск (Россия)

JWL-1220 Токарный станок по дереву

Состояние: Новый

В наличии

Jet JWL-1220 — добротный профессиональный токарный станок по дереву, предназначенный для обтачивания небольших заготовок. По меркам компактного класса он очень массивен: станина, подручник,…

19.02.2016 Ижевск (Россия)

JWL-1440L Токарный станок по дереву

Состояние: Новый

В наличии

Jet JWL-1440L – токарный станок по дереву с классической надежной конструкцией, предназначенный для любительской эксплуатации. Благодаря большому межцентровому расстоянию подходит для обтачивания…

19.02.2016 Ижевск (Россия)

Учебные фрезерные ЧПУ станки по дереву CNC micro

Состояние: Новый Год выпуска: 2016 Производитель: Twitte (Россия)

В наличии

Учебные фрезерные ЧПУ станки по дереву отличаются выгодной ценой при высоком качестве обработки. Представляем Вашему вниманию «Фрезерные ЧПУ станки учебной серии CNC micro», которые идеально…

03.06.2016 Каменск-Шахтинский (Россия)

850

Токарный (кругло-фрезерные) ЧПУ станок по дереву для производства балясин. Серия (704)

Состояние: Новый Год выпуска: 2016 Производитель: Twitte (Россия)

В наличии

Наша продукция, в том числе и токарные (кругло-фрезерные) ЧПУ станки для балясин собираются в заводских условиях на промышленном оборудования. А по завершении сборки все оборудование настраивается,…

03.06.2016 Каменск-Шахтинский (Россия)

4 000

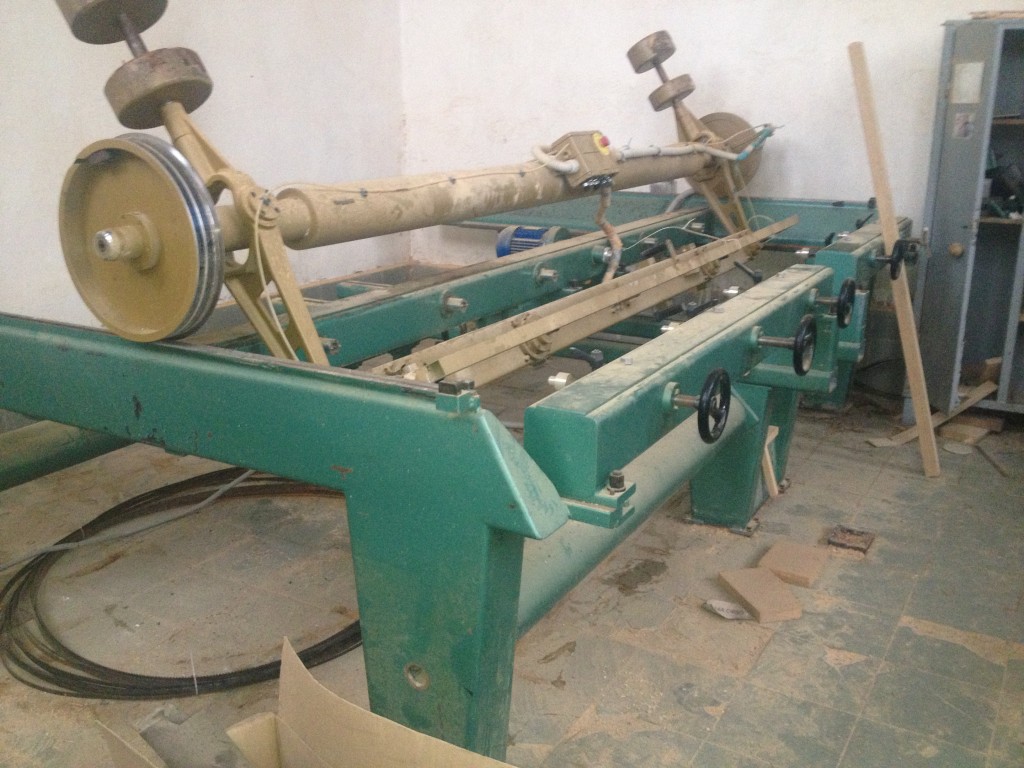

Автоматический токарно-копировальный станок Centauro TAF 3000

Состояние: Б/У

«Автоматический токарно-копировальный станок с горизонтальным фрезерным блоком и вертикальный фрезерным модулем с возможностью наклона. Предназначен для изготовления колонн, стоек перилл, спиралей…

15.02.2016 Санкт-Петербург (Россия)

Токарный автоматический станок по дереву TCP 90

Состояние: Б/У Год выпуска: 1993 Производитель: Италия

Продам Токарный автоматический станок по дереву TCP 90,состояние нового стоял в резерве.Точит автоматом по 20 заготовок,и центрует автоматически.Длина заготовки максимальная 110мм.Подходит для…

30.05.2016 Острогожск (Россия)

400 000

Фрезерный станок по дереву TFS-75/30

Состояние: Новый Производитель: PROMA (Чехия)

В наличии

Фрезерный станок по дереву TFS-75/30Напряжение: 400 ВПотр. мощность: 1100 ВтОбороты двигателя: 2800 об/мин. Обороты шпинделя: 5800, 8300 об/мин.Диаметр шпинделя: 30 ммХод шпинделя: 75 ммДлина…

28.06.2016 Астрахань (Россия)

73 500

Фрезерный станок по дереву F205 Casadei (Италия)

Состояние: Б/У Год выпуска: 2012 Производитель: Casadei (Италия)

Фрезерный станок по дереву F205 Casadei (Италия) год выпуска 2012 Размеры стола: 1200×730 мм Макс. диаметр инструмента: 320×85 мм 5 режимов шпинделя: 3000-10000 об/мин Макс. рабочая высота…

08.09.2016 Чебоксары (Россия)

465 000

Видео копировального станка по дереву

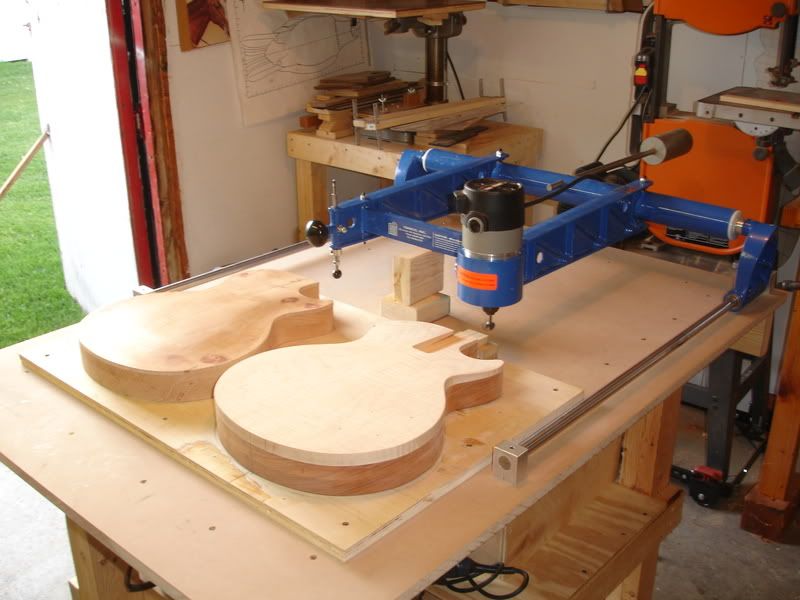

Копир фрезерный своими руками. Что такое пантограф? Виды и функциональные особенности копировальной машины.

Типы копировально-фрезерных станков

На первый взгляд, сделать простой копировальный аппарат своими руками кажется несложной задачей. В сети много фото готовых конструкций, которые впечатляют своей оригинальностью и простотой изготовления. Многие люди стремятся сделать что-то подобное. Но когда самодельный копировальный аппарат собран, не все оказывается так гладко.

Копировальные станки бывают фрезерными и токарными. По распространенности первое место занимают фрезерно-копировальные станки. Они более функциональны и позволяют получать не только круглые копии, но и копии свободной формы. О них пойдет речь в этой статье.

Самая большая проблема самодельного копировально-фрезерного станка — люфт и вибрация. Многие самодельщики жалуются, что при копировании образца полученное изделие имеет множество несоответствий и изъянов, появлявшихся при смене направления формообразующей фрезы и опорной конструкции дрожания. Кроме того, добавляются неприятности изгиба и прогиба заготовки, связанные при увеличении внутренних напряжений за счет выборки древесины. Поэтому при изготовлении копировальной машины сразу избежать всех недостатков невозможно. Как правило, после сборки приходится какое-то время доводить конструкцию до приемлемых параметров.

Самодельный копировальный аппарат в любом случае лучше сделать не универсальным, а узкопрофильным, то есть оптимизированным под изготовление конкретных изделий, которые вам нужны. Например, для качественного изготовления деревянной детали пушки, гребного винта и объемного текста нужны разные технические решения, а если их совместить в одном станке, то побочные эффекты, которые будет трудно исправить. Поэтому практичнее собирать машины под конкретную задачу. Такой подход позволит избежать многих сложностей и лишних затрат.

Размер машины также является важным фактором. Чем крупнее заготовку, которую вы планируете обрабатывать, тем массивнее должна быть конструкция. Вибрации, передаваемые от привода фрезы, должны поглощаться массой несущей конструкции станка. А направляющие оси должны не только выдерживать нагрузку, но и иметь запас прочности, чтобы не погнуться. При самостоятельной разработке фрезерно-копировального станка оптимальные параметры плавного хода фрезы подбираются опытным путем.

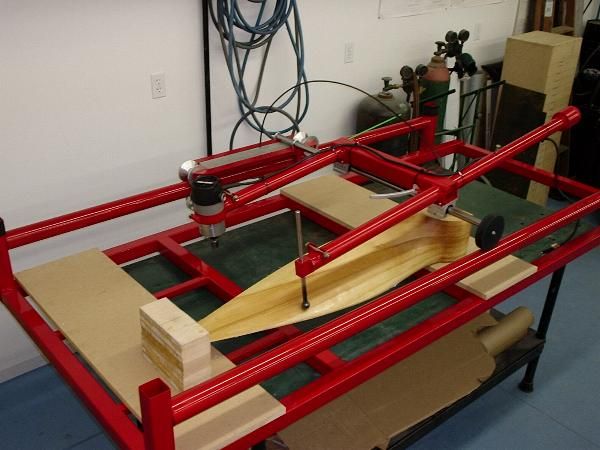

Принцип работы фрезерно-копировального станка заключается в следующем: на подвижной раме устанавливается фреза для выборки древесины и щуп, который водят по оригиналу. Рамка опускается на деревянную доску и фрезером удаляется лишняя древесина. Весь смысл конструкции заключается в обеспечении одновременного движения фрезы и стилуса в трех плоскостях, а также вращении вокруг поперечной оси. Для этого используются металлические направляющие или деревянные шарнирные системы. Древесина лучше поглощает вибрацию, с ней проще обращаться и она дешевле. На видео внизу страницы показан самодельный копировальный аппарат для создания плоскорельефных изображений и объемных надписей с нестандартным перемещением в пространстве. Более того, такая конструкция предусматривает двукратное уменьшение масштаба. Скачать чертежи фрезерно-копировального станка можно одним архивом внизу страницы.

Теперь сделать копию например объемной надписи не составит труда. Вы также можете сделать шаблон для создания 3D-текста самостоятельно. Для этого вам понадобится распечатанный эскиз, пара листов картона, клей и канцелярский нож. Склейте лист с эскизом и картон вместе, чтобы бумага не мялась. После высыхания острием канцелярского ножа аккуратно вырезаем буквы точно по эскизу. Высота шаблона 2 мм обычно достаточна для предотвращения соскальзывания иглы.

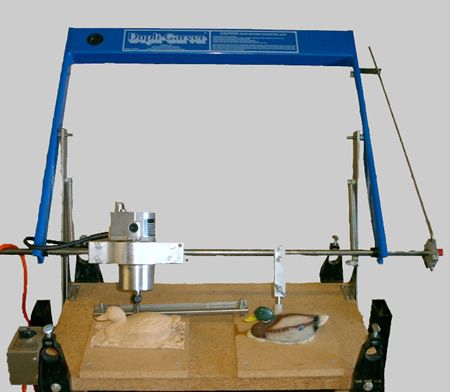

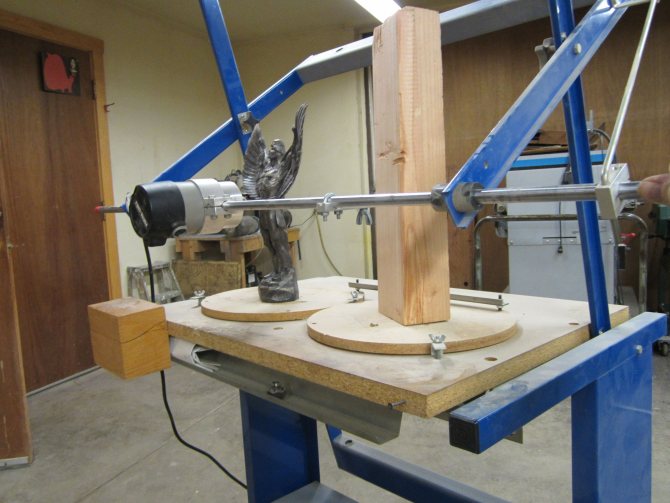

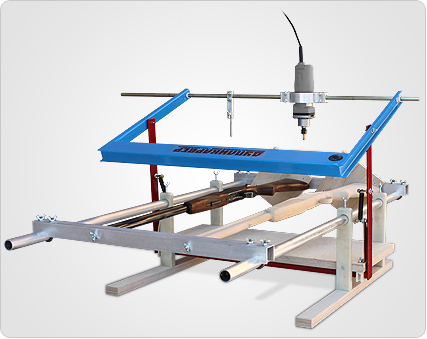

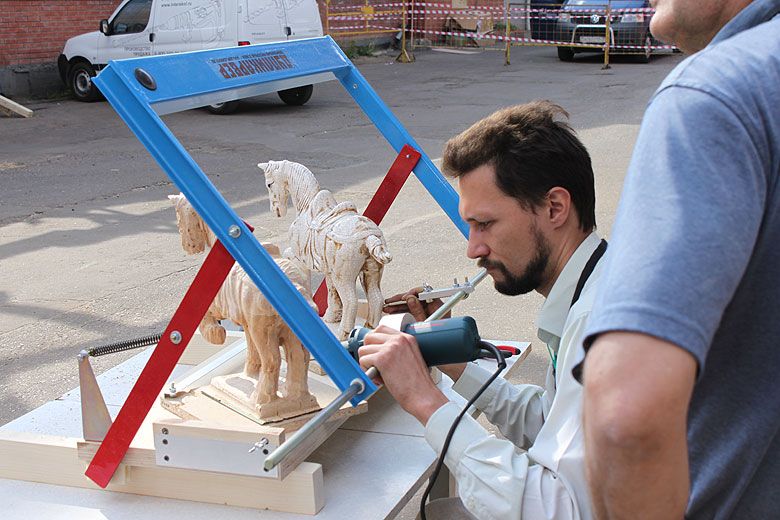

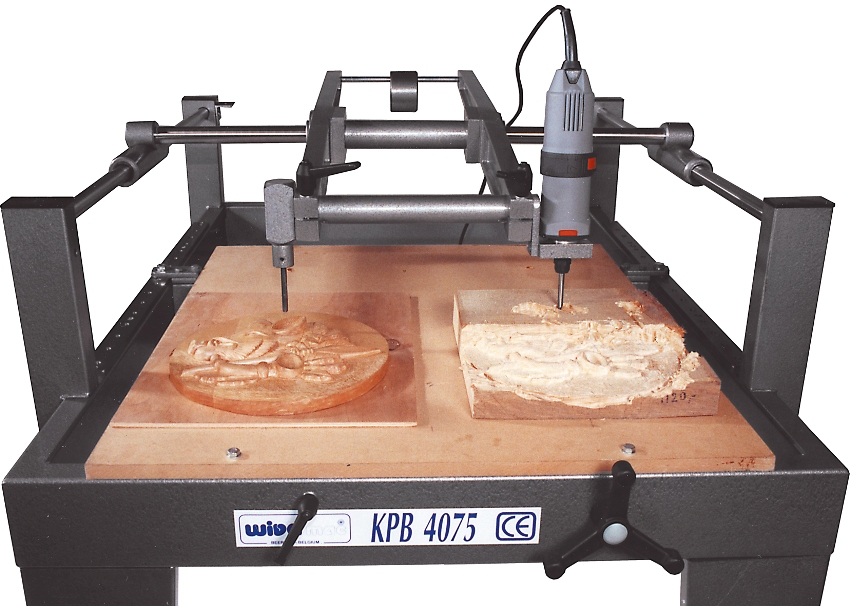

Копировально-фрезерный станок Duplicarver предназначен для копирования скульптур и плоскорельефных изделий, а также резьбы по дереву. На сегодняшний день аналогов такого оборудования на российском рынке нет. Оборудование завоевало признание среди специалистов и начинающих мастеров. Данное устройство соответствует требованиям технического регламента.

В продаже можно найти станки трех видов:

«Дупликарвер-1»;
«Дупликарвер-2»;
«Дупликарвер-3».

С их помощью можно выполнять не только культурную и объемную резьбу, но и плоскорельефные работы. Это могут быть панели, а также панели небольшой глубины. Размеры изделий определяются шириной, а длина их может быть любой. «Дупликарвер-3» сохранил все характеристики «Дупликарвер-2» и приобрел новые. С его помощью можно выполнять длинные объемные нити.

Рабочим инструментом устройства выступает качественный роутер производства Германии. Станок работает точно и максимально надежно, а приемы работы на нем можно освоить достаточно быстро. Если вы не можете позволить себе такое оборудование, то копировальные и фрезерные станки по дереву можно сделать своими руками. Для этого нет необходимости приобретать какие-то сложные запчасти.

Классификация по степени автоматизации

При изготовлении копировально-фрезерных станков по дереву первоначально мастера имеют дело с разновидностями такого оборудования, оно может быть

настольным или ручным;
автоматический;
стационарный.

В первом случае заготовка фиксируется механически; в этих устройствах обычно сверлятся отверстия разной формы, однако на параметры влияет шаблон. Стационарная автоматика фиксирует заготовки пневмоприжимами, на ней можно работать с алюминием.

Подготавливая чертежи фрезерно-копировального станка перед его изготовлением, необходимо также понимать, что существует стационарная автоматика с пневматическими прижимами, которые дополняются трехшпиндельными головками.

Самодельное снаряжение можно изготовить по чертежу. В результате можно будет получить устройство, выполняющее свои задачи, как заводское оборудование. Копир будет состоять из узлов таких как:

рабочая поверхность;
устройство для установки роутера;
несущая рама.

При изготовлении имеют фрезерную головку, ее необходимо дополнить передаточным механизмом и электродвигателем, только так можно добиться многоскоростности. В результате использования такого агрегата можно выполнить деталь, которая может иметь определенное количество недостатков.

Могут возникать в процессе изменения направления фрезы, вибрации и дрожания конструкции. Несоответствие может появиться и из-за кривизны детали, эта проблема возникает при внутреннем напряжении. Устранить недостатки можно, изготовив станок для изготовления деталей определенного типа.

Особенности создания копира

Если вы решили сделать копировально-фрезерный станок своими руками, то он должен быть оптимизирован для обработки конкретных деталей. Важным фактором, который следует учитывать при самостоятельном изготовлении станка, является общий вес. Сюда же следует отнести и габариты конструкции.

Он должен быть более массивным, если вы планируете работать с более крупными предметами. Это позволяет оборудованию снизить вибрацию, возникающую при работе фрезы. При значительном запасе мощности следует делать направляющие оси, только тогда они не будут гнуться при повышенных нагрузках.

При изготовлении копировально-фрезерного станка своими руками важно разобраться с его конструктивными особенностями. Система будет иметь рабочую головку и опорную раму. Рабочая поверхность может регулироваться по высоте, при этом фрезерная головка должна быть дополнена двухступенчатым зубчатым механизмом, обеспечивающим две скорости вращения вала.

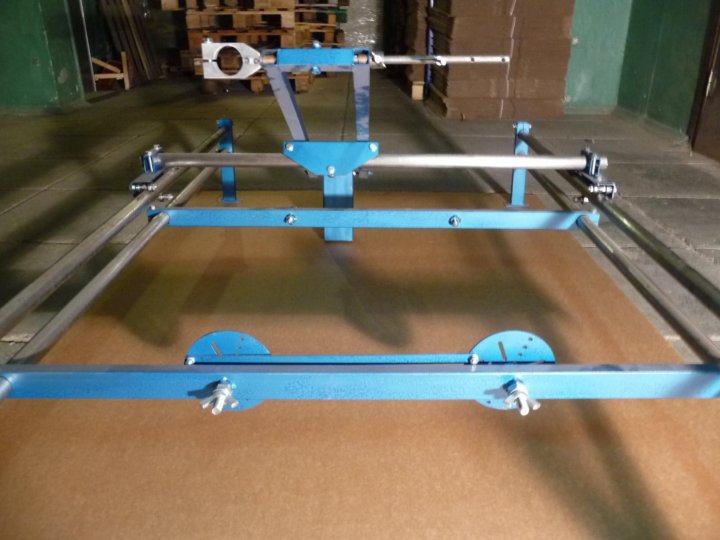

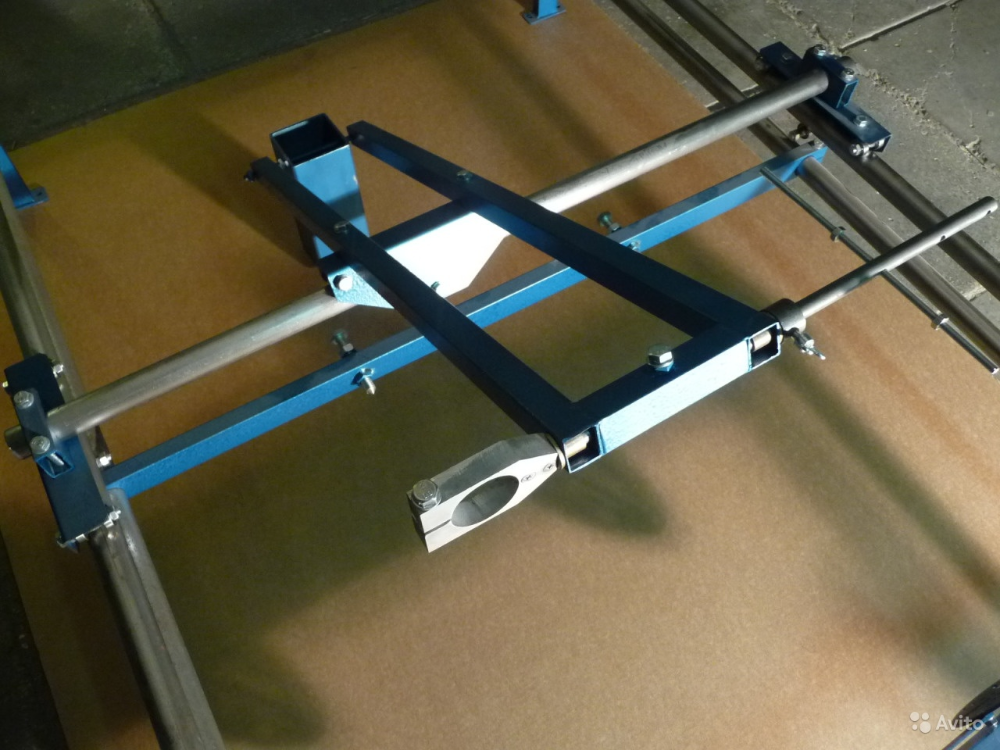

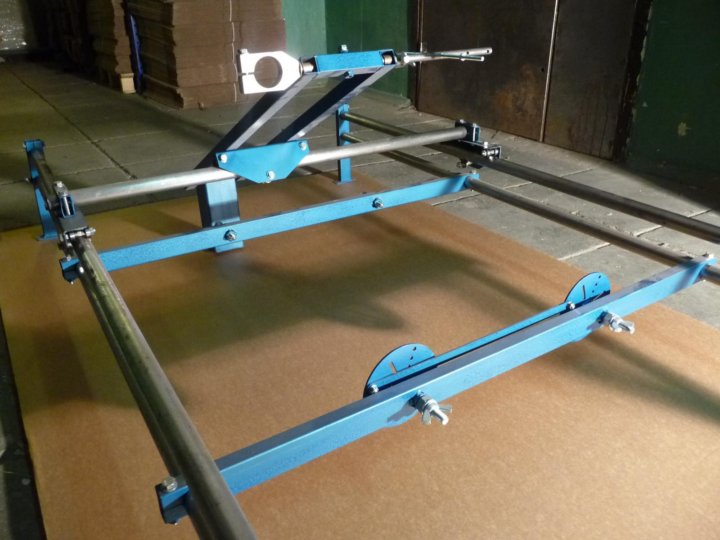

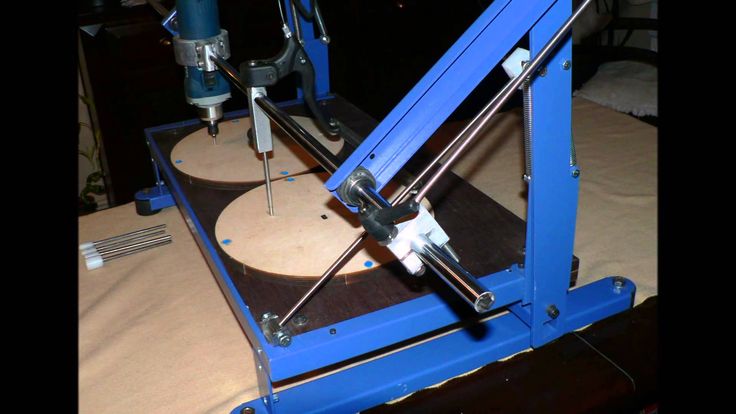

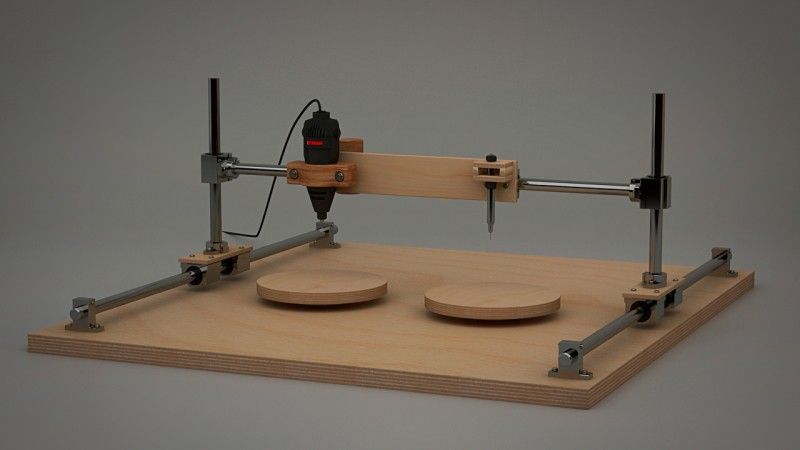

Изготовление пантографа

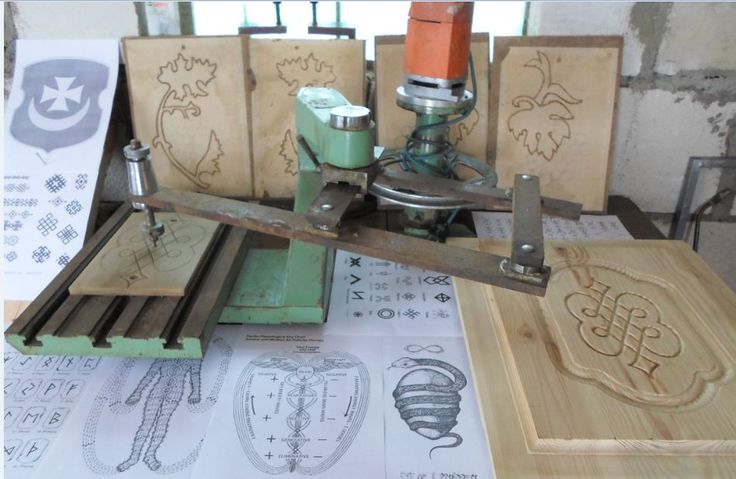

Станки копировально-фрезерные по дереву имеют в качестве основного узла пантограф, который может быть изготовлен из дерева. Однако следует быть готовым к тому, что добиться высокой точности в этом случае не удастся, ведь соединение деревянных заготовок осуществляется при помощи петель.

Если использовать для фиксации шарнира, то между ними образуется люфт. Для изготовления чертежного пантографа иногда используют металл, с его помощью можно будет создавать копии в разных масштабах, но использовать его можно только для создания объемных копий.

Способы работы

Рабочие органы также могут быть связаны между собой пневматическими, гидравлическими или механическими элементами, которые необходимы для формирования усилия от копира к рабочему органу. В качестве шаблона может использоваться плоский контур или пространственная модель. Можно использовать контурные чертежи, эталонную деталь, но элементом для считывания размеров и форм станет копировальный валик или палец, фотоэлементы или щуп.

Шаблон можно использовать из дерева, пластика или металла. Этот узел необходимо разместить на вращающемся рабочем столе оборудования. При изготовлении фрезерно-копировальных станков с ЧПУ они должны иметь рабочий орган, который начинает двигаться благодаря соленоиду, золотнику или в усилительных устройствах располагаются реле, они могут быть гидравлическими, электромагнитными или электронно-оптическими.

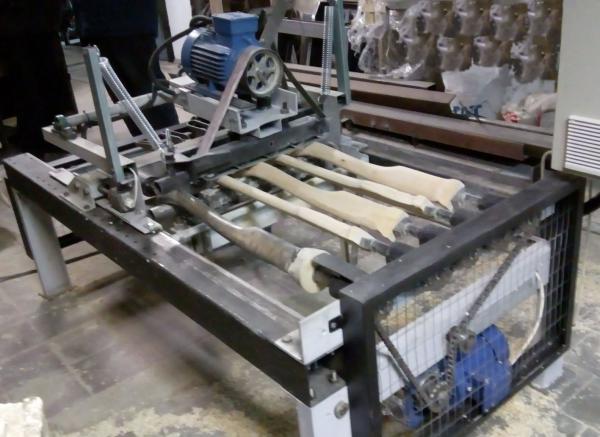

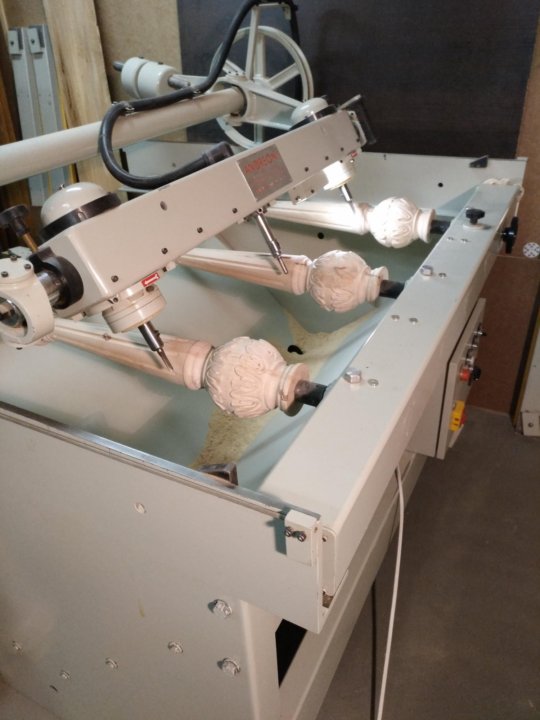

Особенности изготовления копировально-фрезерного токарного оборудования

Копир будет работать, обеспечивая качество, в зависимости от скорости перемещения следящего устройства. Схема привода будет иметь основной элемент в виде гидроцилиндра или электродвигателя. Направляющий штифт будет составлять структуру пантографа. Поместите направляющий штифт и шпиндель на одну направляющую.

Грабли должны иметь плечи, от соотношения которых будет зависеть масштаб копирования. Копир будет иметь палец, который будет двигаться по контуру шаблонов. Он будет отвечать за движение рейки, которая свободно вращается на оси. С другой стороны рельса шпиндель будет выполнять идентичные движения при обработке деталей. На таких машинах описываемое устройство не будет лишним, а его наличие повысит функциональность.

Вывод

Копировально-фрезерные станки сегодня завоевали большую популярность среди потребителей по той причине, что в быту и на производстве часто возникает необходимость создания копий или повторения изделий. Для этого сегодня используются приборы, обеспечивающие высокую производительность и точность, которых невозможно добиться вручную.

Основой для изготовления станка своими руками будет ручной. Закрепите его на деревянной опоре из толстой фанеры (толщиной не менее 12 мм). В опоре также сделано несколько отверстий для крепежа и фрезеродержателя. Дополнительно следует соорудить каркас и сделать несколько брусков, которые устанавливаются по краям опоры, они будут удерживать устройство во время работы.

Производство фрезерного агрегата

В качестве направляющей используем металлическую трубу среднего диаметра. Устанавливаем на трубу каретку со вставленным в нее фрезером. К каретке прикрепляем брусок, играющий роль копирующего щупа, после чего необходимо закрепить горизонтальный брусок, на котором крепится основной шаблон. Сделанный по такому принципу станок можно использовать для обработки и создания копий из простых бытовых изделий, например, дверных ручек, замков, мебельных ножек. Фрезерный агрегат с двигателем вставляется в каретку и подключается к источнику питания. На опоре закрепляется шаблон, по нему перемещается копирующий щуп.

Фрезер работает от сети, каретка перемещается вручную, так что рабочая головка следует за движениями щупа. Для создания более сложных моделей необходимо подключение дополнительных рабочих головок и установка ременной передачи. Теперь можно подключить самодельную установку к программному обеспечению, однако для этого потребуется ЧПУ и дополнительное оборудование и инструменты. Такая самодельная машинка неплохо справится со своими повседневными функциями.

4

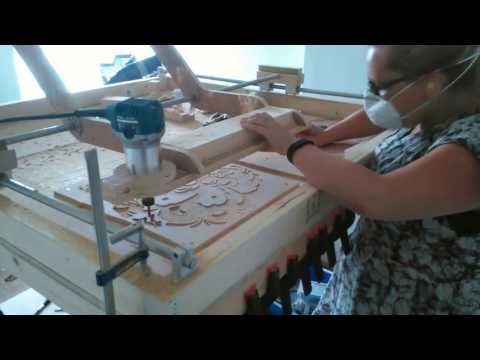

Практика применения самодельных копировально-фрезерных станков различных типов показывает, что готовая деталь, изготовленная на таком оборудовании, имеет определенные несоответствия чертежам и формам и некоторые производственные дефекты в виде сколов и перекосов. Эти дефекты вызваны постоянной вибрацией станка и движением рабочей головки. Избавиться от них в бытовых условиях очень сложно.

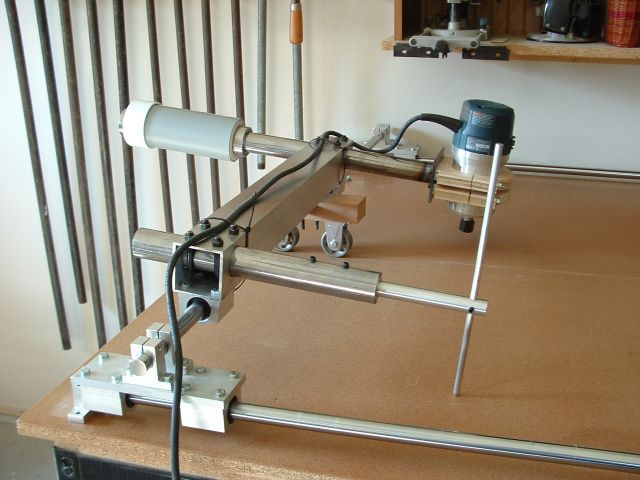

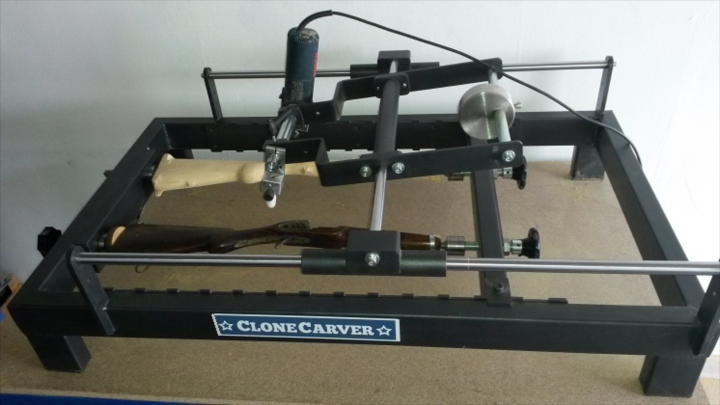

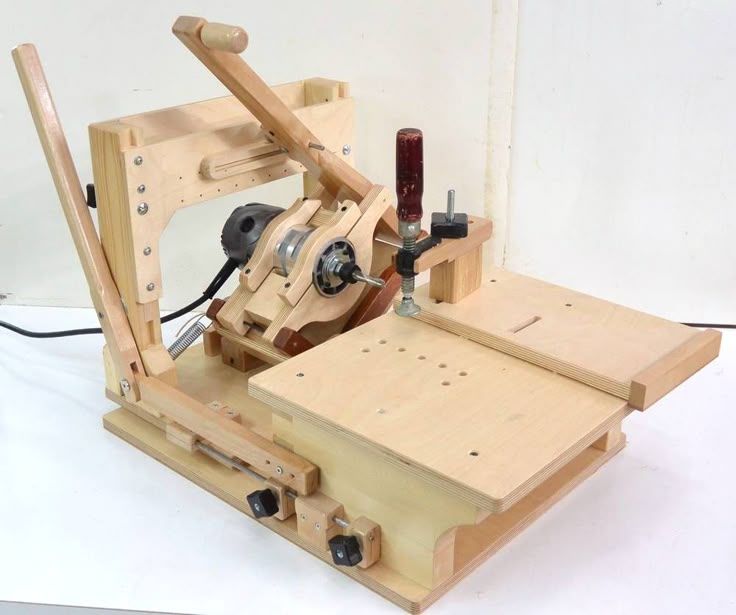

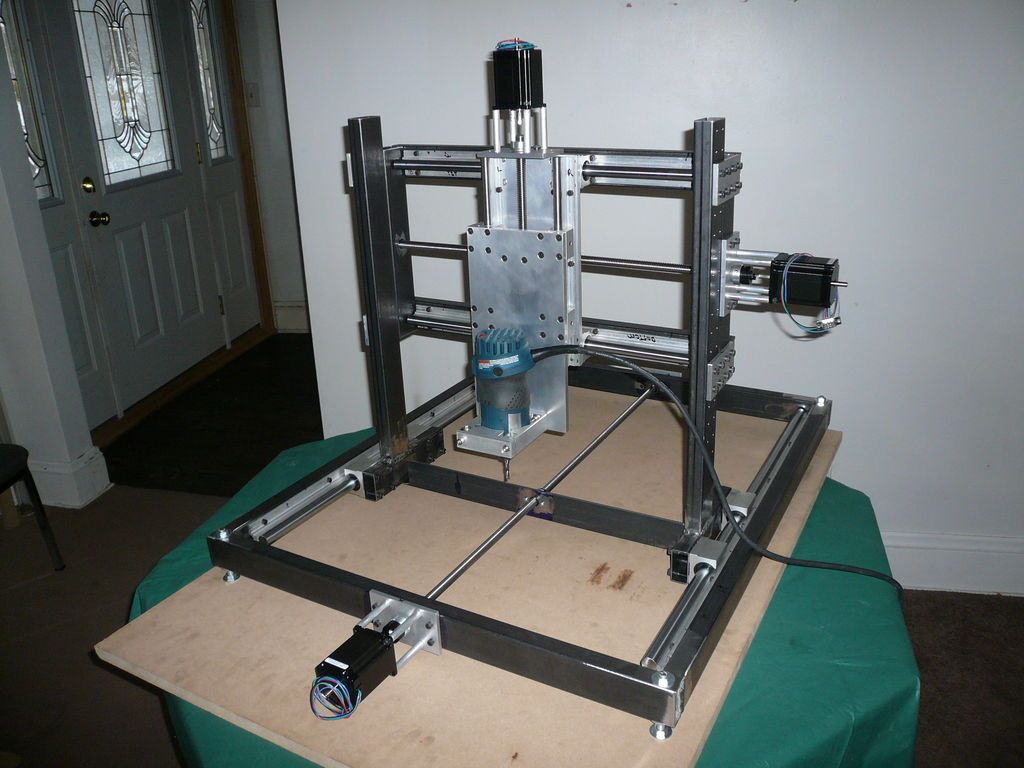

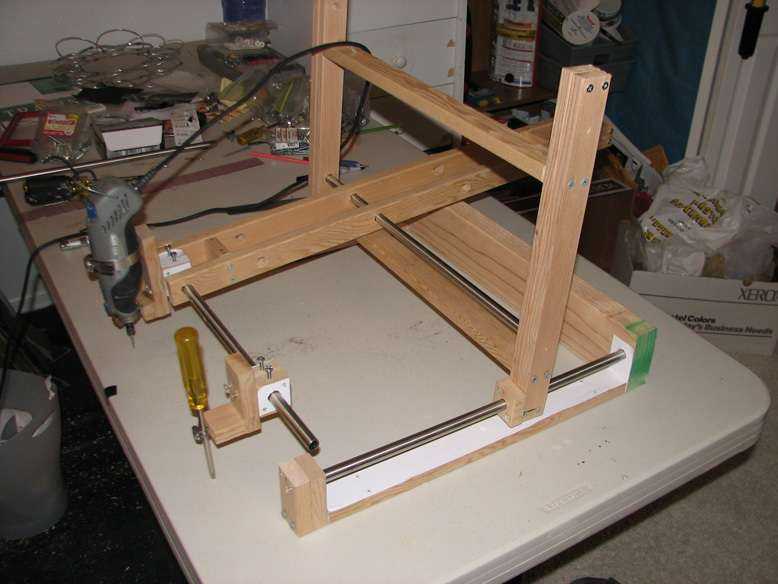

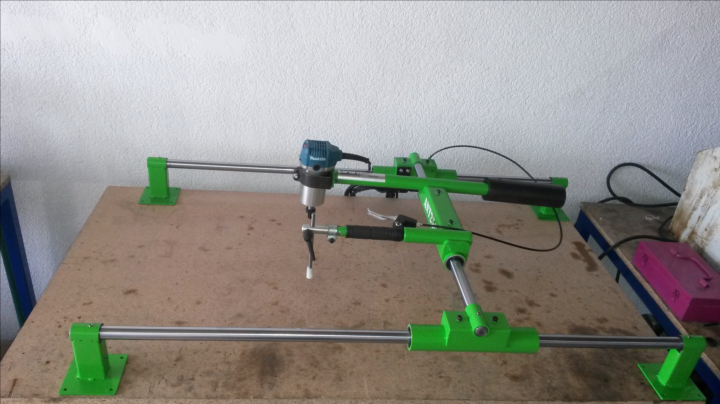

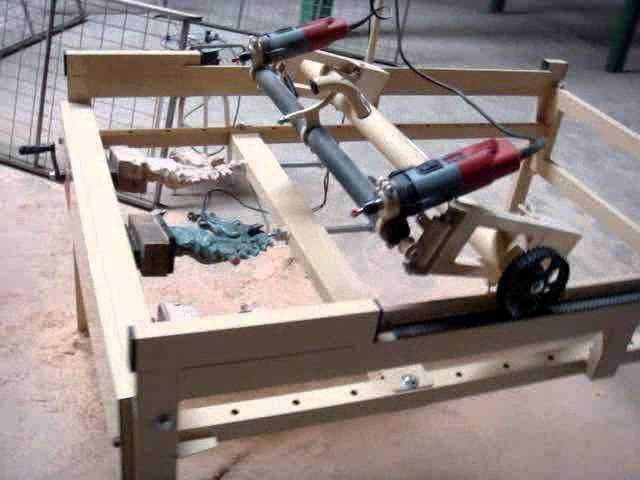

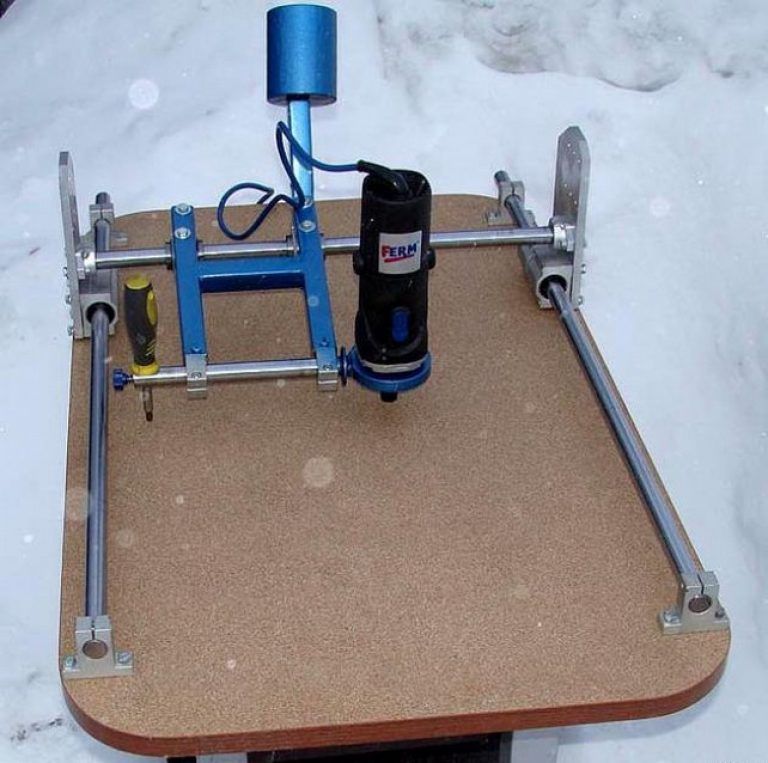

Копировально-фрезерный станок своими руками

Чтобы избежать подобных недостатков в работе самодельного оборудования, рекомендуем изготавливать узкоспециализированные станки, а не универсальное оборудование. То есть перед началом работ по изготовлению станка своими руками необходимо определиться, для каких именно деталей планируется его использование. Это позволяет оптимально подобрать массу и габариты копировально-фрезерного станка. ручной сборки . Важно помнить, что чем больше размер обрабатываемых деталей, тем мощнее и тяжелее должен быть рабочий набор.

Для крупных деталей нужны дополнительные держатели и более массивная опора, это позволит максимально гасить вибрации, которые будут возникать при работе. Кроме того, лучше использовать электропривод вместо ручного и следить за тем, чтобы направляющие имели достаточный запас прочности. Помните также, что от вида рабочей поверхности зависит плавность движения режущего оборудования в разных плоскостях, следовательно, и конечный результат.

Копировально-фрезерный станок применяется для создания копий изделий из дерева или другого материала определенной формы. Такие станки используются на крупных и мелких промышленных предприятиях, а также в домашних условиях для создания различных деталей. Далее мы опишем принцип работы такой машины и дадим рекомендации, как сделать ее своими руками.

1

Оборудование фрезерное с копировальным станком применяется для механической обработки различных плоскостей. С помощью качественного станка можно воспроизводить копии объемных форм, гравировать, делать узоры, рисунки. Главной его особенностью является простота конструкции, при этом он может использоваться для достаточно сложных списочных работ.

Копировально-фрезерный станок

Такое оборудование имеет простой принцип работы. К рабочей плоскости подключается специальный копирующий зонд. Он дальнейшими механическими движениями создает контуры из шаблона или детали. К рабочей плоскости крепится резец по дереву или металлу в зависимости от назначения станка, который повторяет движения копировального щупа. В дополнение к этим частям стандартная машина также оснащена системой зажима фрезы или фрезерным узлом, электродвигателем и системой направляющих. Обычно оборудование для простых работ по дереву или пластику состоит из трех основных элементов:

рабочая поверхность с несущим элементом и рамой;
Фреза или фрезерный агрегат с зажимным механизмом;
копировальная установка (пантограф) и копировальный зонд.

В зависимости от типа копировально-фрезерного станка может работать в двух или трех измерениях. Для создания простого шаблона в двух измерениях достаточно стандартного варианта с прижимным профилем, но для изготовления и растачивания объемных отверстий станок должен быть оснащен пневматическим прижимным узлом, дрелью и дрелью или другим сверлильным агрегатом. В зависимости от комплектации и возможностей может работать не только с деревом, но и с пластиком, чугуном и другими цветными металлами. Для этого станок оснащается мощными и прочными фрезами для различных материалов, а для определенных форм совершенствуется копировальная техника.

Самодельные станки
часто используются в домашнем хозяйстве для сверления отверстий под ключ, изготовления рамок или создания канавок в деревянных или металлических деталях.

2

На сегодняшний день существует большое количество копировально-фрезерного оборудования различных конструкций с определенными характеристиками работы. Их стоимость, как правило, довольно высока, поэтому многие любители изготавливают такие устройства своими руками. Самодельный вариант, конечно, будет отличаться от промышленных аналогов, однако при соблюдении определенных условий отлично справится со своими функциями.

Копировально-фрезерный станок самодельный

Стандартная схема самодельного станка состоит из рабочей поверхности, опорной конструкции и фрезерной головки, которая снабжена электродвигателем с приводом, позволяющим головке работать на двух скоростях. Таким образом, для того, чтобы выполнить монтаж своими руками, вам потребуется набор определенного оборудования и инструментов, а именно:

основная рама из дерева или металла;
древесная фанера или панель, бруски, доски и планки;
крепежные изделия в виде болтов, гаек, винтов или гвоздей;
;
набор ключей, пил или ножовки по металлу для работы с деталями;
и металлические трубы;
электродвигатель с приводом или ручным приводом;
дрели и сверлильный станок (для более сложных вариантов).

Вместо деревянного или металлического каркаса в качестве основы можно использовать готовый фрезерный станок, но закрепить на нем копировальный аппарат гораздо сложнее, чем сделать станок с нуля. В этом случае придется практически полностью переделывать фрезерный станок, а это потребует больше времени и дополнительного оборудования.

3

Основой для изготовления станка своими руками будет ручной. Закрепите его на толстой фанерной опоре (толщиной не менее 12 мм). В опоре также сделано несколько отверстий для крепежа и фрезеродержателя. Дополнительно следует соорудить каркас и сделать несколько брусков, которые устанавливаются по краям опоры, они будут удерживать устройство во время работы.

Производство фрезерного агрегата

В качестве направляющей используем металлическую трубу среднего диаметра. Устанавливаем на трубу каретку со вставленным в нее фрезером. К каретке прикрепляем брусок, играющий роль копирующего щупа, после чего необходимо закрепить горизонтальный брусок, на котором крепится основной шаблон. Станок, сделанный по такому принципу, можно использовать для обработки и создания копий из простых предметов быта, например, дверных ручек, замков, ножек мебели. Фрезерный агрегат с двигателем вставляется в каретку и подключается к источнику питания. На опоре закрепляется шаблон, по нему перемещается копирующий щуп.

Фрезер работает от сети, каретка перемещается вручную, так что рабочая головка следует за движениями щупа. Для создания более сложных моделей необходимо подключение дополнительных рабочих головок и установка ременной передачи. Теперь к ПО можно подключить самодельную установку, но для этого потребуется ЧПУ и дополнительное оборудование и инструменты. Такая самодельная машинка вполне справится со своими повседневными функциями.

4

Копировально-фрезерный станок своими руками

Во избежание подобных недостатков при эксплуатации самодельного оборудования рекомендуем изготавливать узкоспециализированные станки, а не оборудование универсального типа. То есть перед началом работ по изготовлению станка своими руками необходимо определиться, для каких именно деталей планируется его использование. Так вы сможете оптимально подобрать вес и габариты копировально-фрезерного станка ручной сборки. Важно помнить, что чем больше размер обрабатываемых деталей, тем мощнее и тяжелее должен быть рабочий комплект.

Для крупных деталей нужны дополнительные держатели и более массивная опора, это позволит максимально гасить вибрации, которые будут возникать при работе. Кроме того, лучше использовать электропривод вместо ручного и следить за тем, чтобы направляющие имели достаточный запас прочности. Помните также, что плавность движения режущего оборудования в разных плоскостях зависит от типа рабочей поверхности, а значит, и от конечного результата.

Область применения
Функциональные характеристики
Типы оборудования

Станки фрезерные с возможностью копирования незаменимы там, где необходимо изготовить детали в полном соответствии с имеющимся шаблоном. При этом оборудование одинаково справится с изготовлением небольшой или внушительной партии изделий из дерева. Так же, как и фрезерный станок с ЧПУ, это устройство используется в крупносерийном производстве, поэтому пользуется популярностью как в частных мастерских, так и на крупных деревообрабатывающих предприятиях. Копировально-фрезерные агрегаты способны изготавливать изделие, полностью соответствующее по форме и размерам исходному образцу, что достигается автоматическим перемещением фрезы по заданной траектории. Основное преимущество, которым обладает копировально-фрезерный станок, – высокая скорость обработки деталей независимо от размера и конфигурации.

Область применения

Копировально-фрезерный станок, также известный в профессиональном мире как дупликарвер, в равной степени используется для изготовления объемных или плоских предметов из дерева, а его работа аналогична работе оборудования, оснащенного системой ЧПУ. Отдельные образцы позволяют обрабатывать деревянные заготовки с помощью копира, представляющего собой трехмерную модель.

Часто используемый в столярном производстве гравировальный станок, включающий в свою конструкцию копировальный механизм, его принято использовать для решения следующих задач:

нанесение всех видов надписей, логотипов и криволинейных контуров;
художественная резьба по дереву;
гравировка фасонных профилей;
формирование узоров и кромок на разных плоскостях.

Учитывая, что копировально-фрезерные станки легко справляются с созданием декоративных деталей сложной конфигурации, такое оборудование часто встречается в мебельной промышленности.

Функциональные особенности

Конструкция и начинка копировально-фрезерного станка позволяют добиться высокой скорости работы при обработке даже сложных деталей. Основной элемент таких агрегатов — фреза. Режущий инструмент кроме формовки деревянных деталей, применяется также при работе с металлическими изделиями. Фрезер вырезает необходимую деталь по контуру или поверхности, которая изначально задана копировальным механизмом. Связь между режущим элементом и системой управления для правильного выполнения процесса здесь происходит с помощью гидравлики и пневматики. Чаще всего бытовые деревообрабатывающие станки этого типа оснащаются механической системой подачи заготовок и управления конструктивными узлами.

В качестве копира используется плоский шаблон, предварительно созданная эталонная модель, всевозможные контурные рисунки или фотоэлементы, а образец выбирается в зависимости от производственных особенностей или по желанию мастера. Образцы шаблонов изготавливаются из любого материала, будь то пластик, дерево или металл. Ориентируясь на требования современного столярного производства, многие производители комплектуют копировально-фрезерные станки устройством с ЧПУ, что превращает агрегат в универсальное устройство. Копировально-фрезерный станок работает по следующему принципу: устанавливается шаблон, к которому подключается контроллер, и заданные параметры фигуры передаются через механизм связи на режущий элемент.

Типы оборудования

В зависимости от типа привода, установленного на машине, оборудование подразделяется на следующие виды:

деревянный пантограф для фрезерования, демонстрирующий двух- или трехмерную работу;
пантограф универсальный с поворотным кронштейном, который в большинстве случаев устанавливается в вертикальном положении;
для ускоренной обработки заготовок с несколькими шпинделями;
устройство с механической, гидравлической или электронной подачей;
с копировальным аппаратом, задающим траекторию движения фрезы.

Также копировально-фрезерные станки классифицируются по степени автоматизации рабочего процесса, и чем больше дополнительных опций присутствует в той или иной модели, тем выше ее ценник. Стоит отметить, что шаблонный метод резки древесины изначально подразумевает автоматическое соблюдение траектории движения фрезы, поэтому установка ЧПУ здесь совершенно не обязательна и, скорее, является данью новым технологиям, зарекомендовавшим себя как Наиболее эффективный.

Могу ли я сам создать копировально-фрезерное устройство?

Сегодня на столярном рынке нет недостатка в станках, но их достаточно. высокая цена не всегда позволяет приобрести такой агрегат домашнему мастеру. Устройство окупится при интенсивном использовании не ранее, чем через 5 лет, да и то в промышленных масштабах. Теперь, когда вы ознакомились с характеристиками пантографов и знаете, что это такое и где применяется, можно попробовать изготовить копировально-фрезерный станок самостоятельно. Конечно, устройство для кустарного производства уступает по производительности заводским образцам. Также мастера не рекомендуют переделывать обычный роутер в копировальный аппарат, а советуют собирать с нуля.

Перед изготовлением машины подбирается подходящая схема сборки, как правило, включающая несколько обязательных элементов:

рабочая поверхность;
опора стола;
фрезерная головка.

Изменение режима фрезерования здесь осуществляется регулировкой высоты столешницы. Фрезерная головка приводится в движение электроприводом, при этом оборудование часто снабжается регулятором скорости. Пантографы могут быть изготовлены из дерева, хотя такой вариант не будет отличаться высокой точностью работы за счет шлейфного соединения отдельных элементов, для которого характерен люфт. Что касается станков для волочения металла, то они могут функционировать в различных масштабах, но не справляются с изготовлением объемных изделий.

К сожалению, фрезеровка на самодельном копировальном станке не всегда позволяет получить идеально точные размеры деталей, к тому же готовое изделие может иметь существенные дефекты. Такие негативные последствия в первую очередь связаны с вибрацией рабочей поверхности, которую практически невозможно нейтрализовать. Также не всегда удается избежать различных огрехов в момент изменения направления движения фрезы. Кроме того, возникает внутреннее напряжение деревянной заготовки, что приводит к ее искривлению.

Учитывая недостатки самоделок, единственным существенным преимуществом которых является доступная цена комплектующих, рекомендуется прибегать к ее помощи исключительно для создания однотипных деталей в рамках узкопрофильного производства.

Роликовый копировальный аппарат для фрезера. Виды и особенности копировально-фрезерных станков. Обратите внимание на опору для деталей при выполнении работ

21.11.2021 Рубрика: Здания

Копировальная техника применяется в случаях, когда необходимо изготовить детали по определенному шаблону в рамках малой партии. В некоторых случаях копировально-фрезерный станок используется в условиях крупносерийного производства, как версия с ЧПУ. Это связано с тем, что рассматриваемый станок способен создавать изделия, форма которых максимально соответствует исходному образцу, как и у станков с ЧПУ, движение фрезы задается автоматически. Главная особенность, которой обладает копировально-фрезерный станок – высокая скорость обработки.

Назначение

Часто копировально-фрезерный станок используется для выполнения объемной и плоскостной обработки, его работа аналогична вариантам, на которых установлена система ЧПУ. В то же время специальные модели позволяют обрабатывать древесину объемно, когда в качестве копира используется объемная модель. В области деревообработки объемная обработка позволяет:

создавать орнаменты и различные надписи.
Фасонные профили с гравировкой.
создавать сложные узоры с гранями или плоскостями, расположенными в разных плоскостях.

Рассматриваемый деревообрабатывающий станок часто используется в производстве мебели. На подобном станке создаются многие декоративные детали, имеющие сложную форму.

Принцип действия

Возможность значительного ускорения процесса производства сложных изделий обусловлена особенностями работы, которыми обладает копировально-фрезерный станок. Как и в металлообработке, в деревообработке используется режущий инструмент, называемый фрезой.

Основные точки работы можно назвать:

Резак осуществляет создание контура или поверхности, которые задаются с помощью копира.
Связь между режущим инструментом и следящим устройством представляет собой механическую, гидравлическую, пневматическую систему. Деревообрабатывающий станок чаще всего имеет механическую систему подачи и управления.
Копиром может служить плоский шаблон, предварительно созданная эталонная модель, пространственная модель, фотоэлемент, контурный рисунок. В некоторых случаях эти станки оснащены ЧПУ, что делает их универсальными.
Образцы, служащие шаблонами, могут быть изготовлены из металла, дерева, пластика или другого материала.

Копировально-фрезерный станок работает следующим образом: устанавливается образец другого типа, к нему подводится следящее устройство, которое через определенный тип соединения передает необходимое усилие на режущий инструмент.

Классификация

Пантограф по дереву для фрезера. эта опция может работать в 2 или 3 измерениях;
универсальный тип, также называемый пантографом с поворотным плечом. как правило, рукав располагается в вертикальной плоскости;
есть версии с несколькими шпинделями для ускорения процесса обработки;
с механической, электрической, гидравлической подачей;
Фотокопия контурного переноса для направления режущего инструмента.

Существует множество схем, по которым можно создать копировально-фрезерный станок своими руками. Типовая версия обычно состоит из следующих элементов:

Рабочий стол;
несущая рама;
фрезерная головка.

Для проведения процедуры смены режима резания изменяют высоту стола, головка с фрезой имеет электропривод, приводящий в движение режущий инструмент, часто в систему включают зубчатый механизм для меняй скорости.

Сам пантограф может быть изготовлен следующим образом:

Изготовлен из дерева. Создать такой пантограф своими руками можно, но при этом он будет иметь низкую точность обработки, так как соединение деревянных деталей происходит при помощи петли. Крепление с помощью петель характеризуется люфтом.
Чертежный пантограф из металла — позволяет создавать копии в различных масштабах, но не может использоваться для создания объемных копий.

При создании машины своими руками следует учитывать, что многие детали могут иметь огрехи и несоответствия размеров. Эта ситуация связана с вибрацией и тряской основания, которых сложно избежать. При изменении направления движения фрезы также возможны ошибки. Из-за внутренних напряжений в деревянной заготовке заготовка может погнуться. Поэтому такое оборудование рекомендуется создавать только для узкопрофильного производства, когда станок будет предназначен для создания одной детали. Избежать рассматриваемых проблем практически невозможно, однако при условии обработки одной и той же детали возможно постепенное улучшение конструкции.

Фрезерование — вид механической обработки материалов с применением специального режущего инструмента — фрезы. Способ позволяет получить высокое качество точности и степень шероховатости обрабатываемой поверхности. Кроме того, он отличается значительной производительностью.

Обработка поверхности осуществляется методом встречного фрезерования, когда вращение режущего инструмента противоположно направлению подачи, и попутным фрезерованием — методом, при котором направление вращения резца и подачи совпадают. Использование фрез с режущими кромками из современных сверхтвердых материалов позволяет заменить операцию шлифования.

Фрезерное оборудование делится на универсальное и специализированное. В первом случае это станки общего назначения для выполнения продольного и непрерывного фрезерования, с закрепленным на консоли инструментом и без него. Во втором расположен механизм нарезания резьбы, шлицов, изготовления шестерен и шпоночных пазов, фрезерования с помощью копира.

В производстве часто возникает необходимость изготовления нескольких штук, партии или даже серии одинаковых деталей. Для этого используется фрезерное оборудование, оснащенное пантографом.

В домашнем хозяйстве функции фрезера обычно выполняет ручной фрезер. Для выполнения максимального перечня работ роутер комплектуется целым набором аксессуаров. Основное оборудование поставляется вместе с оборудованием, дополнительное оборудование приобретается или изготавливается самостоятельно. Это разнообразные упоры, фиксаторы, шаблоны. Но можно пойти еще дальше и сделать копир для фрезеровки объемных деталей.

Фрезерно-копировальная техника: принцип действия

Принцип работы такого устройства заключается в точной передаче движений копирующей головки через профиль-держатель на режущий инструмент.

Копировально-фрезерный станок приобрести достаточно сложно, поэтому умельцы изготавливают его своими руками из подручных материалов. Все происходит методом проб и ошибок. Поэтому мастера советуют сначала собрать дупликарвер, а уж потом внедрять его в серийное производство. Как правило, этому этапу предшествует более чем одна крупная подгонка и доработка.

Фрезерно-копировальное оборудование: применение

На фрезерно-копировальных станках можно обрабатывать не только плоские, но и объемные детали. С их помощью, наряду с простыми фрезерными операциями, можно выполнять гравировку, повторять узоры, узоры и надписи. Конструкция станка достаточно проста, и сделать ее сможет любой умелец.

Копировально-фрезерные станки

позволяют обрабатывать не только деревянные детали, но и чугунные, стальные и пластмассовые заготовки, а также изделия из цветных металлов. Это обеспечивается качественным инструментом из быстрорежущей стали и карбидных сплавов. Копировальный станок позволяет фрезеровать не только прямые, но и криволинейные поверхности. В данном случае детали полностью идентичны.

Фрезерно-копировальное оборудование: конструкция

Типовая конструкция копировально-фрезерного станка довольно проста. Состоит из рабочего стола и системы направляющих с клипсами для крепления роутера и копира.

Универсальный копировально-фрезерный станок в домашних условиях сделать довольно сложно, да и не очень это нужно. Для домашних условий обычно создается оборудование с узкой специализацией.

Изготовление копировально-фрезерного станка: материалы

Для создания дупликарвера в домашних условиях своими руками следует нарисовать элементарный эскиз, который станет руководством к дальнейшим действиям. Кроме того, необходимо запастись некоторыми материалами. Это:

Коленный закаленный полированный стержень Ø 16 мм.
Подшипники линейные в количестве 2 шт.
Рельсовые направляющие длиной 900 мм — 2 шт. Для удобства крепления их длина принимается кратной 150.
Разъемные линейные подшипники, 4 шт. Желательно использовать подшипники с прижимным винтом для регулировки плотности посадки на рейке.
Профильная труба 30×60 с толщиной стенки до 3 мм.
Металлическая пластина длиной 900 мм и шириной 100 мм.
Торцевые стойки в количестве 2 шт.
Подвижный элемент в виде пластины — 1 шт.
Балансир для насадки копира и фрезера — 2 шт. Длина выбирается произвольно.
Муфты подвижные — 2 шт.
Труба профильная 40×40 с толщиной стенки до 3 мм.
Корончатая муфта для токарной детали и шаблона.

Изготовление копировально-фрезерного станка: инструмент

После этого нужно подготовить инструмент, который обязательно пригодится для сборки конструкции машины. Это:

угловая шлифовальная машина;
диск для резки и очистки;
;
;
лепестковый диск или кисть;
саморезы для крепления рельсовых направляющих и подвижных элементов;
;
;
средства измерения: рулетка, штангенциркуль;
кернер и чертилка.

Изготовление копировально-фрезерного станка: пошаговая инструкция

После того, как все готово, начинается непосредственная сборка копировально-фрезерного станка.

Шаг № 1

Необходимо отрезать от профильной трубы 30×60 два отрезка длиной 950 мм для крепления рельсовых направляющих. Для установки концевых выключателей необходим запас 50 мм, чтобы линейные подшипники не соскочили.

Шаг № 2

Профильную трубу 40×40 необходимо разрезать на заготовки для основания. По имеющемуся эскизу нужно отрезать два отрезка по 1350 мм и два отрезка по 900 мм.

Шаг № 3

От этой же трубы нужно отрезать небольшие стойки. Их линейный размер зависит от высоты впоследствии обрабатываемых деталей.

Шаг № 4

Теперь нужно удалить ржавчину с труб. Для этого можно использовать лепестковый диск или щетку.

Важно ! Перед использованием щетки обратите внимание на максимальное количество рабочих оборотов на ней и на болгарке. Значение скорости вращения на щетке должно превышать число оборотов оборудования.

Шаг № 5

После этого провариваем все стыки и зачищаем швы шлифовальным кругом толщиной 6 мм.

Шаг 6

Затем необходимо добиться параллельности реек. Для этого нужно сделать соединение стойки и основания рейки разъемным. Необходимо взять шайбу по внутреннему размеру стойки, приварить к ней гайку и вкрутить болт. Болт на этом этапе нужен для того, чтобы установить гайку с шайбой в полость трубы-стойки заподлицо и в строго вертикальном положении, и не повредить резьбу при сварке. Это нужно сделать со всеми четырьмя стойками.

Шаг 7

Приварите стойки к основанию.

Шаг 8

В основании рейки в месте соединения со стойками нужно просверлить отверстия: в верхней полке под головку болта, в нижней — под резьбу.

Шаг 9

Установить рельсовые направляющие на основание (труба 30×60), предварительно просверлив отверстия, и зафиксировать саморезами по металлу.

Шаг 10

Установите направляющие и основания и затяните болтами.

Шаг 11

Проверить параллельность направляющих. При ее отсутствии необходимо внести коррективы, подкладывая фольгу разной толщины на стойки под направляющую.

Шаг 12

На металлической пластине нужно разметить и просверлить отверстия для крепления разъемных линейных опор и концевых стоек.

Шаг 13

После этого необходимо изготовить подвижный элемент путем приварки к металлической пластине коромысла длиной 300 мм для щупа и фрезера, затем прикрепить к нему линейные подшипники.

Шаг 14

После этого подвижный элемент необходимо надеть на полированный вал, по краям которого устанавливаются торцевые стойки.

Шаг 15

Всю конструкцию необходимо установить на металлическую пластину шириной 100 мм и закрепить торцевыми стойками саморезами.

Шаг 16

Затем на металлическую пластину с нижней стороны необходимо установить разъемные линейные подшипники.

Шаг 17

После этого навесную конструкцию надевают на рельсовые направляющие с разъемными подшипниками и устанавливают концевые выключатели.

Шаг 18

На концах коромысел установлены подвижные муфты и крепятся щуп и фреза.

Шаг 19

Чтобы заготовка и деталь вращались синхронно, необходимо соединить их муфтами. Для контроля подходят звездочка и корона. Копировально-фрезерный станок готов. Конструкция имеет 5 степеней свободы. Перемещение по оси X обеспечивается перемещением конструкции по рельсовым направляющим, перемещение по оси Y обеспечивается перемещением подвижного элемента по полированному валу, перемещение по оси Z обеспечивается перемещением коромысла руки.

Дополнительно за счет подвижных муфт щуп и фреза могут перемещаться влево и вправо по оси коромысла, а также имеется возможность синхронного перемещения шаблона и заготовки. Это дает возможность обрабатывать детали практически любой формы.

Копировально-фрезерные станки по металлу в массовом и серийном производстве

Станки копировально-фрезерные по металлу

используются в серийном производстве. С их помощью изготавливают гребные винты для судов, турбины двигателей с реактивной тягой, рабочие колеса насосов, штампы для кузнечно-прессового производства, заготовки для механического и литейного производства. В быту копировальная техника по металлу практически не используется.

Пантограф для роутера: особенности конструкции

Для масштабирования процессов копирования существует специальное устройство, называемое пантографом. Облегчает процессы изготовления деталей с криволинейными поверхностями, позволяет выполнять орнаменты и узоры любой сложности в уменьшенной форме. Стоимость такого устройства довольно высока. А вот сделать пантограф в домашних условиях своими руками вполне реально.

Пантограф для роутера: принцип работы

Принципиальная схема пантографа выглядит довольно просто. Это квадрат, разделенный пополам. Все соединения шарнирные, поэтому все стороны подвижны, а квадрат при обнажении легко превращается в ромб. Нулевая точка, расположенная в одном из углов квадрата, закреплена жестко. Относительно его конструкция может видоизменяться, превращаясь в ромб. Режущий инструмент помещается в середину квадрата. В противоположном углу квадрата по диагонали закреплен копировальный аппарат. Расстояние от нулевой точки до резака составляет определенную величину А, а до копира 2А. Это дает масштаб 2:1. Линейные размеры длинной и короткой сторон токоприемника также должны отличаться друг от друга в 2 раза.

Фрезерный пантограф: материалы

Для того, чтобы сделать пантограф своими руками, вам потребуются следующие материалы:

Квадратный металлический профиль 12 × 12
Подшипник 180201.
Втулки наружного кольца подшипника.
Штифты в соответствии с внутренним размером подшипника и резьбой М12.
Гайка М12.
Болты М6 × 45
Гайки M6.
Втулка для крепления копира.
Профильная труба 40 × 40
Петля металлопластикового окна.
Краситель.
Малярная лента.
Металлическая пластина.
Винт для крепления копира.

Фрезерный пантограф: инструмент

В дополнение к перечисленным материалам вам понадобится инструмент:

Ручной фрезер.
Угловая шлифовальная машина.
Сварочный аппарат.
Гаечные ключи.
Измерительный инструмент.

Пантограф для роутера: пошаговая инструкция изготовления своими руками

Приступаем к непосредственному изготовлению пантографа.

Этап 1. Резка заготовок

Квадратный профиль необходимо разметить и отрезать по рассчитанным размерам. Для удобства можно использовать малярный скотч и металлическую пластину. Скотч позволит сделать четкую разметку, а пластина поможет сделать ровный и качественный срез. Заготовки для площадки под фрезу необходимо вырезать под прямым углом, а на участках профиля под шатуны сделать фаску для максимальной посадки втулки подшипника.

Этап 2. Сверление технологических отверстий

На всех заготовках должны быть сняты фаски и просверлены отверстия Ø 6,2 мм для их дальнейшего соединения в конструкцию.

Этап 3. Приварка площадки под фрезер

После этого нужно сварить платформу для роутера.

Этап 4. Изготовление шатунов

На плате необходимо сделать подобие проводника и жестко закрепить все свариваемые детали. Для этого в доске просверливается отверстие, а подшипник во втулке зажимается болтом, квадратные профили шатунов скрепляются хомутами. Предварительно между ними нужно вставить две шайбы и скрепить их болтами. После этого все стыки конструкции обвариваются и зачищаются. Затем нужно вырезать втулку подшипника между квадратными профилями на каждом шатуне. Болты М6, шайбы и подшипники необходимо снять. На раму необходимо приварить крепление для фрезера, а на короткий шатун в точке, противоположной нулю, удлинитель для масштабирования. Шатуны можно покрасить для эстетики.

Этап 5. Изготовление узла крепления копира

Теперь нужно выточить две втулки с внутренним диаметром, аналогичным размеру копира. Просверлите сбоку отверстие и нарежьте резьбу для установки винта, крепящего копир. После этого нужно отрезать два куска квадрата 12×12 длиной 20–30 мм и приварить их сбоку между втулками. Размер между квадратами должен быть 12 мм.

Этап 6. Изготовление подшипника подъемного механизма

Необходимо изготовить подшипник подъемника в сборе. Для этого нулевой палец необходимо приварить к отрезку профиля 12×12 и закрепить к профильной трубе 40×40 при помощи петли от металлопластикового окна. Профильная трубка послужит местом крепления пантографа к столу струбциной.

Этап 7. Сборка пантографа

Подшипники необходимо установить во втулки и надежно закрепить, стянув квадратные профили шатунов болтами М6. Пальцами нужно собрать шатуны в единую конструкцию. Зафиксируйте пантограф на столе струбциной и установите маршрутизатор. Теперь устройство готово к использованию.

Режущий инструмент для фрезерных работ: копировальные фрезы

Копировально-фрезерные станки — инструмент, на котором помимо режущей части имеется подшипник. Его размер равен диаметру режущей кромки фрезы. Подшипник может располагаться как вверху, так и внизу фрезы. Так классифицируется инструмент. Следует отметить, что маркировка указывает на положение подшипника при нормальном размещении фрезы – хвостовиком вверх.

Служат для выполнения копировальных работ по шаблону. При использовании фрезы с верхней опорой шаблон располагается сверху детали, если с нижней опорой, то снизу.

Работа ручным фрезером предполагает использование любых фрез. Это безопасно. Единственное, при использовании режущего инструмента с верхней опорой следует обращать внимание на вылет фрезы, чтобы не повредить верстак.

Фрезерование на деревообрабатывающем станке предполагает использование фрез только с самым нижним расположением подшипников. Это связано с тем, что фреза с верхним положением опоры имеет открытую вращающуюся режущую часть в зоне заготовки. Неосторожное движение может привести к серьезной травме. Такие фрезы используются на станках только в особых случаях с максимальным соблюдением правил техники безопасности.

Копировально-фрезерные станки – это уникальное оборудование, с помощью которого выполняется сложнейшая работа по изготовлению одинаковых деталей. А вот для работы дома можно сделать простые аналоги такого оборудования и приспособлений, которые помогут в быту или небольшом бизнесе.

Для обеспечения нормальной работы фрезерного станка необходимо не только правильно обращаться с используемым приспособлением, но и правильно использовать другими словами — приспособления для того, чтобы этот инструмент имел возможность формировать заготовку в соответствии с требованиями мастера (то есть обрезание краев и других мест материала там, где надо, а не там, где «случилось»). Так вот, именно для придания перерабатываемому материалу четкой плановой формы в хозяйстве используют «приспособления» для ручной мельницы.

Сложность изготовления самодельных гаджетов

Часто производители сами пополняют свою продукцию еще на этапе производства, но, увы, не каждая компания сможет порадовать потребителей полным набором всех необходимых инструментов. Да и зачем это делать, если в любой момент можно сделать подходящий инструмент своими руками в гараже. Сделать это можно даже без предварительного чертежа: их конструкция настолько примитивна, что с такой работой справится даже начинающий мастер. Чтобы сделать параллельный упор или любую другую деталь, достаточно иметь при себе чертеж этого приспособления и минимальный набор инструментов. Но если вы хотите сделать самодельный стол для ручного фрезера, без чертежа вам точно не обойтись. Вам нужно все правильно рассчитать, обозначить размер стола, а затем приступить к работе.

Как работать с ручным фрезером?

Перед выполнением фрезерных работ по дереву необходимо убедиться в следующем:

Закреплена ли фреза в цанге?
Соответствует ли навесное оборудование, установленное на верстаке, его мощности и оборотам.
Установлена ли необходимая глубина фрезерования (при работе с погружными устройствами этот показатель измеряется с помощью специального ограничителя погружения).
При работе с следите за тем, чтобы было установлено направляющее кольцо или подшипник, обеспечивающий нужную траекторию движения устройства (при этом толщина фрезы должна быть не более трех миллиметров).

Обращайте внимание на опору деталей при выполнении работ

При рассмотрении вопроса «как работать ручным фрезером» также следует учитывать, что обрабатываемая деталь всегда должна иметь какую-либо опору. Например, перед запуском двигателя край подошвы или подшипника прижимается к направляющей или шаблону. Только после этого мастер включает станок и начинает фрезерование.

Ниже мы рассмотрим, какие бывают аксессуары для роутера, и чем они отличаются.

Параллельный упор

Параллельный упор — одно из немногих устройств, которые поставляются с каждым фрезерным станком. Поэтому необходимости в их самостоятельной разработке и изготовлении просто нет. Что касается функций, то с помощью упомянутого элемента можно сделать надежный упор для обрабатываемого материала, тем самым обеспечив прямолинейное движение фрезы относительно базовой поверхности. Последняя может выступать в роли прямой кромки детали, направляющей или стола.

С помощью этой насадки для ручного фрезера можно быстро выполнять окантовку и фрезерование различных пазов, удерживая материал практически в «мертвой точке».

Направляющая

Этот инструмент имеет те же функции, что и предыдущий. Как и направляющая планка, планка обеспечивает исключительно плавное прямолинейное движение устройства. Работа ручным фрезером по дереву с использованием направляющей позволяет значительно сократить время, затрачиваемое на обработку той или иной детали. Кроме того, с помощью указанного оборудования можно установить механизм практически под любым углом относительно края стола.

В некоторых случаях конструкция рассматриваемых инструментов предусматривает наличие специальных элементов, облегчающих выполнение тех или иных операций (например, это может быть функция прорезания отверстий на одинаковом расстоянии друг напротив друга).

Копировальные кольца и шаблоны

Насадки для ручного фрезера, такие как копировальные кольца, представляют собой круглую выступающую пластину, которая может скользить по поверхности вдоль шаблона, тем самым обеспечивая точную траекторию резания. Часто этот элемент крепится к подошве верстака. При этом существует несколько способов его установки:

Ввинчивание кольца в резьбовое отверстие.
Установка специальных усиков прибора в отверстия на подошве.

С помощью ручной фрезерной насадки, такой как шаблон, вы также можете добиться более точной и эффективной работы. Обозначенный

элемент непосредственно на самой заготовке, после чего обе части приспособления прижимаются к станку с помощью струбцин. По окончании работы специалисты рекомендуют проверить состояние кольца – посмотреть, плотно ли оно прижато к краю шаблона или нет.

Еще одной особенностью рассматриваемого инструмента является возможность обработки не всей кромки, а только ее углов. В то же время некоторые аксессуары для ручного фрезера позволяют делать закругления сразу четырех разных радиусов. Таким образом, процесс обработки по шаблону — отличный способ вырезать канавки для детали.

Циркули

Эти самодельные приспособления для ручного фрезера предназначены для перемещения всего станка по определенному кругу. Конструкция указанного инструмента включает основную часть (циркуль, состоящий из одного стержня), прикрепленную на конце к основанию фрезера, и второстепенную часть — винт со штифтом, вставляемым в отверстие станка. Значение и задается непосредственно смещением машины относительно конструкции устройства. Перед началом работы необходимо тщательно закрепить инструмент на основании и убедиться в исправности и исправности фрезера. Стоит отметить, что наиболее эффективным и удобным в использовании является компас, имеющий не одну, а сразу две полосы.

Чаще всего этот инструмент изготавливается из прозрачного плексигласа. На его поверхность дополнительно нанесена мелкая метрическая шкала. Стоит отметить, что некоторые модели компасов могут иметь длину окружности до 150 сантиметров. С помощью такого приспособления можно легко сделать круглую столешницу на несколько человек.

Однако вернемся к принципу работы. С помощью углового рычага с точной шкалой выполняется копирование над заготовкой. Это дает вам возможность центрировать кольцо непосредственно под фрезой. Угловой рычаг, дополненный специальной опорной пластиной, также обеспечивает точное фрезерование кромок.

Вся конструкция этого приспособления состоит из базовой пластины, набора щупов и защиты от стружки.

Устройства для копирования идентичных устройств и деталей

Данная характеристика означает набор инструментов, состоящий из уголка и специальных копировальных щупов, необходимых для изготовления партии идентичных деталей. Чаще всего такое оборудование используют в тех случаях, когда есть необходимость в тиражировании небольших деревянных приспособлений. Но прежде чем приступить к работе с таким фрезером, необходимо заранее подготовить шкалу углового рычага (шкала 1/10 мм).

После установки шкалы вы на 100 процентов уверены, что упорное кольцо правильно отцентровано под фрезой, расположение которого зависит от значений, установленных на коническом рычаге. Также этот регулировочный элемент может быть оснащен опорной пластиной и специальным механизмом, предохраняющим поверхность устройства от сколов. Использование таких деталей значительно ускорит и защитит обработку краев изделий.

1

Оборудование фрезерное с копировальной установкой применяется для обработки различных плоскостей. С помощью качественного станка можно воспроизводить копии объемных форм, гравировать, делать узоры, рисунки. Главной его особенностью является простота конструкции, при этом на нем можно выполнить довольно сложный перечень работ.

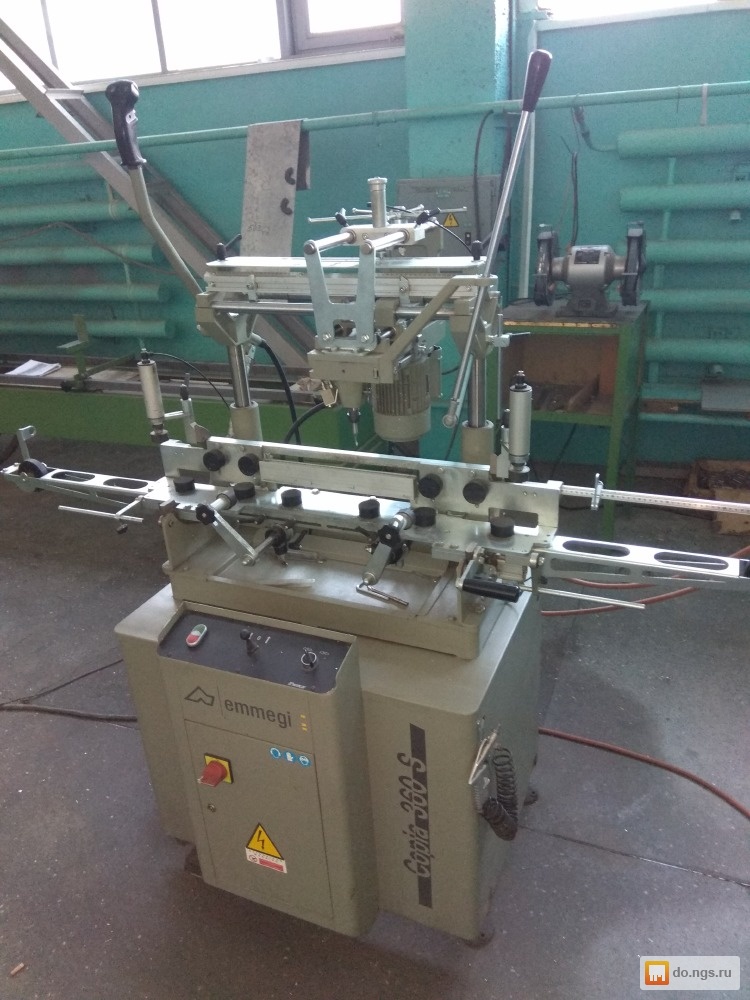

Копировально-фрезерный станок

Такое оборудование имеет простой принцип работы. К рабочей плоскости подключается специальный копирующий зонд. Далее он механически создает контуры по шаблону или детали. К рабочей плоскости крепится резец по дереву или металлу в зависимости от назначения станка, который повторяет движения копировального щупа. В дополнение к этим частям стандартная машина также оснащена системой зажима фрезы или фрезерным узлом, электродвигателем и системой направляющих. Обычно оборудование для простых работ по дереву или пластику состоит из трех основных элементов:

рабочая поверхность с опорным элементом и рамой;
Фреза или фрезерный агрегат с зажимным механизмом;
копировальная установка (пантограф) и копировальный зонд.

В зависимости от типа копировально-фрезерного станка может работать в двух или трех измерениях. Для создания простого шаблона в двух измерениях достаточно стандартного варианта с прижимным профилем, но для изготовления и растачивания объемных отверстий станок должен быть оснащен пневматическим прижимным узлом, дрелью и дрелью или другим сверлильным агрегатом . В зависимости от комплектации и возможностей может работать не только с деревом, но и с пластиком, чугуном и другими цветными металлами. Для этого станок оснащается мощными и прочными фрезами для различных материалов, а для определенных форм совершенствуется копировальная техника.

Самодельные станки
часто используются в домашнем хозяйстве для сверления замочных скважин, изготовления рамок или создания канавок в деревянных или металлических деталях.

2

На сегодняшний день имеется большое количество копировально-фрезерного оборудования различных конструкций с определенными особенностями работы. Их стоимость, как правило, довольно высока, поэтому многие любители изготавливают такие устройства своими руками. Самодельный вариант, конечно, будет отличаться от промышленных аналогов, однако при соблюдении определенных условий отлично справится со своими функциями.

Копировально-фрезерный станок самодельный

Стандартная схема самодельного станка состоит из рабочей поверхности, опорной конструкции и фрезерной головки, которая снабжена электродвигателем с приводом для создания возможности работы головки на двух скоростях. Таким образом, для того, чтобы выполнить монтаж своими руками, вам потребуется набор определенного оборудования и инструментов, а именно:

основная рама из дерева или металла;
древесная фанера или панель, бруски, доски и планки;
крепежные изделия в виде болтов, гаек, винтов или гвоздей;
;
набор ключей, пил или ножовки по металлу для работы с деталями;
и металлические трубы;
электродвигатель с приводом или ручным приводом;
дрели и сверлильный станок (для более сложных вариантов).

Вместо деревянного или металлического каркаса в качестве основы можно использовать готовый фрезерный станок, но закрепить на нем копировальное устройство гораздо сложнее, чем изготовить станок с нуля. В этом случае придется практически полностью переделывать фрезерный станок, а это потребует больше времени и дополнительного оборудования.

3

Производство фрезерного агрегата

В качестве направляющей используем металлическую трубу среднего диаметра. Устанавливаем на трубу каретку со вставленным в нее фрезером. К каретке прикрепляем брусок, играющий роль копирующего щупа, после чего необходимо закрепить горизонтальный брусок, на котором крепится основной шаблон. Станок, сделанный по такому принципу, можно использовать для обработки и создания копий из простых предметов быта, например, дверных ручек, замков, ножек мебели. Фрезерный агрегат с двигателем вставляется в каретку и подключается к источнику питания. На опоре закрепляется шаблон, по нему перемещается копирующий щуп.

Фрезер работает от сети, каретка перемещается вручную, так что рабочая головка следует за движениями щупа. Для создания более сложных моделей необходимо подключение дополнительных рабочих головок и установка ременной передачи. Теперь к ПО можно подключить самодельную установку, но для этого потребуется ЧПУ и дополнительное оборудование и инструменты. Такая самодельная машинка неплохо справится со своими повседневными функциями.

4

Копировально-фрезерный станок своими руками

Для крупных деталей нужны дополнительные держатели и более массивная опора, это позволит максимально гасить вибрации, которые будут возникать при работе. Кроме того, лучше использовать электропривод вместо ручного и следить за тем, чтобы направляющие имели достаточный запас прочности. Помните также, что плавность движения режущего оборудования в разных плоскостях зависит от типа рабочей поверхности, а значит, и от конечного результата.

В современном мире часто возникает необходимость сделать копию чего-либо, либо что-то воспроизвести и повторить. С этой целью на многих предприятиях широко используются копировально-фрезерные станки, которые предназначены для создания изделий, форма которых максимально соответствует заданному исходному образцу. Они позволяют производить детали большими тиражами, обеспечивая при этом высокую скорость обработки и изготовления каждого элемента.

Особенности процедуры фрезерования

Фрезерование является одним из наиболее распространенных методов механической обработки. С помощью фрезерной, черновой, чистовой и получистовой обработки фасонных и простых поверхностей заготовок из стали, цветного металла, чугуна и пластмассы. Фрезерование характеризуется высоким уровнем производительности, что позволяет в конечном результате получать изделия правильной геометрической формы.

Фрезерование может производиться двумя способами: методом встречного фрезерования (против подачи), когда подача противоположна направлению вращения фрезы, и фрезерованием по траектории (с подачей), когда направления вращения фрезы и подачи совпадают. Используя фрезы, оснащенные современными режущими материалами (минеральная керамика, синтетические сверхтвердые), можно обрабатывать материалы, упрочненные до высокой твердости, заменяя тем самым процедуру шлифования.

Станки фрезерные

предназначены для фрезерования поверхностей рычагов, планок, корпусов, крышек и кронштейнов простой конфигурации, сложной конфигурации контуров (типа шаблонов, кулачков), поверхностей корпусных деталей. Фрезерные станки делятся на две основные категории: станки общего назначения и специализированные станки. К первой группе относятся продольно-фрезерные, консольно-, консольно- и непрерывнофрезерные станки. Ко второй категории относятся резьбофрезерные, зубофрезерные, пазофрезерные, шпоночно-фрезерные и копировально-фрезерные станки.

Назначение копировально-фрезерного станка

Копировально-фрезерные станки принято применять для выполнения копировальных работ в объеме и на плоскости, а также в объеме с использованием объемных моделей и соответствующих копировальных аппаратов, для гравировки различных фасонных профилей, узоров, орнаментов и надписей, а также для легких фрезерные работы. Неоспоримый плюс таких агрегатов в том, что он способен выполнять невероятно сложные узоры с помощью собственного нехитрого устройства.

На станке можно выполнять различные фрезерные работы по стали, чугуну и цветным металлам с использованием быстрорежущего и твердосплавного инструмента в крупносерийном и мелкосерийном производстве. На таких станках изготавливают гребные винты кораблей, лопатки турбореактивных двигателей и паровых турбин, рабочие колеса гидротурбин, штампы и ковочные штампы, пресс-формы и формы для литья, различные кулачки, штампы, пресс-формы, металлические модели и заготовки.

Такое оборудование также используется для сверления отверстий под ручки, замки, защелки, металлические петли, а также изготовления рам для зеркал и швеллеров любых размеров на пластиковых и алюминиевых профилях, как в видео о копировально-фрезерных станках. На универсальных станках процедура обработки таких изделий практически невозможна.

Станок копировально-фрезерный предназначен для фрезерования криволинейных деталей методом копирования по шаблону, с которого копируется форма будущего изделия. Использование шаблонов позволяет исключить влияние человеческого фактора при такой сложной операции, а все готовые детали, как следствие, имеют одинаковую форму.

Для изготовления нескольких совершенно одинаковых изделий возможно не только использование одного шаблона, но и изготовление всех последующих деталей по образцу первого. Однако для наиболее точного повторения рекомендуется дополнить машину копировальным устройством, называемым пантографом. Конструкция у него разная, но функция во всех случаях одинакова — точнее передать движение копирующей головки режущему устройству по профилю.

Конструкция копировально-фрезерного станка

Станок копировально-фрезерный предназначен для обработки профилей (плоскостное фрезерование) или рельефов (объемное фрезерование) изделий с применением твердосплавного режущего инструмента — фрез. Резак воспроизводит на изделии контур или поверхность драйвера-копира. Задающее устройство ручного копировально-фрезерного станка имеет пневматическую, механическую или гидравлическую связь с системой слежения, отвечающей за направление режущего инструмента, с одной стороны воздействуя на усилительное устройство, а с другой, действует в исполнительном органе.

В качестве копировального устройства может выступать плоский шаблон, пространственная модель, эталонная деталь, контурный рисунок, а в качестве копировального устройства — перо, копировальный валик или палец, фотоэлемент. Копии могут быть изготовлены из металла, пластика или дерева. Заготовка и копировальный аппарат закреплены на вращающемся столе.

Исполнительным органом может быть золотник, винт, соленоид, электромагнитная муфта, дифференциал. В усилительных устройствах копировально-фрезерных станков применяют электромагнитные, гидравлические или электронно-оптические реле. Шероховатость поверхности заготовки и точность профиля зависят от скорости перемещения следящего устройства: шероховатость № 6 и точность профиля составляют 0,02 миллиметра. Цепь исполнительного механизма приводится в действие гидроцилиндром и электродвигателем.

Копирование в фиксированном масштабе осуществляется с помощью специального устройства, называемого пантографом. Если вас интересует, как сделать копировально-фрезерный станок своими руками в домашних условиях, вы можете дополнить его этим приспособлением. Пантограф имеет конструктивно-направляющий штифт, который расположен на оси и перемещается по копиру, оси вращения и инструментальному шпинделю. При движении по копии пальца на заготовке шпиндель описывает геометрически подобную фигуру. А масштаб копирования определяется пропорциями плеч пантографа.

Типы копировально-фрезерных станков

По типу привода различают следующие основные типы копировально-фрезерных станков: с пантографом, который предназначен для работы в 2-х и 3-х измерениях; универсальные устройства с пантографом, расположенным на поворотном кронштейне в вертикальной плоскости; одно- и многошпиндельные агрегаты с прямоугольными и круглыми столами; с механической подачей, электрической и гидравлической, а также копировальные аппараты.

Существует несколько типов подобных фрезерно-копировальных станков, отличающихся уровнем автоматизации и зажима обрабатываемой заготовки:

Ручной или настольный копировально-фрезерный станок с механическим зажимом профиля. С его помощью можно выполнить процедуру сверления отверстий различной формы по шаблону, однако для тройных отверстий потребуется трехшпиндельная насадка для станка или дрель.
Автоматический (стационарный) фрезерно-копировальный станок с пневматическим зажимом профиля. Такие станки также не позволяют делать тройные отверстия для установки ручек и обычно используются для производства алюминиевых конструкций.
Автоматический (стационарный) фрезерно-копировальный станок с пневматическим зажимом профиля и 3-х шпиндельной насадкой для растачивания тройных отверстий.

Принцип работы копировально-фрезерного станка

Обработка изделий на копировально-фрезерном станке осуществляется с помощью копировального устройства (копира), действие которого вызывает соответствующее перемещение через копировальное устройство относительно заготовки специального режущего инструмента. Копир через копир воздействует на исполнительные органы, а заготовка и резец воссоздают в относительном движении ту поверхность, которая задана на копира.

Основными движениями являются вращение шпинделя, движение стола и салазок по контуру, движение шпиндельной бабки при врезании. Вспомогательные движения — ускоряющие движение ползуна, шпиндельной бабки и стола, задающие движения на столе копирного стола, упоры, копирующий штифт и зажим шпиндельной бабки.

Копировально-фрезерные станки по алюминию способны работать по 2-м схемам слежения: действия с обратной связью и простое действие. Копировальный щуп и резец в схеме одностороннего действия жестко связаны между собой, а движение щупа по копии передается на резец. Отклонение копирующего зонда в системе с замкнутым контуром вызовет смещение положения копирующего зонда относительно резака.

Результат такого несоответствия отправляется в специальную систему слежения, которая посылает сигнал исполнительному механизму для корректировки траектории инструмента. Жесткой связи между резаком и копиром в этом случае нет, и копир не воспринимает силу резания, а лишь передает соответствующий сигнал исполнительным органам.

Копировально-фрезерная обработка бывает двух видов — объемная и контурная. Изгиб копира при контурном копировании может располагаться в плоскости, параллельной или перпендикулярной оси резака. В первом случае стол с копиром и заготовкой перемещается в продольном направлении, управление изменением кривизны осуществляется за счет вертикального перемещения реза и штифта копира. Стол с копиром и заготовкой во втором случае перемещаются в поперечном и продольном направлениях по форме криволинейной линии копира.

Сложная пространственная поверхность заготовки при объемном копировании обрабатывается фрезером последовательно, посредством нескольких параллельных ходов стола, т. е. контурное копирование выполняется каждым рабочим ходом. В конце прохода фреза смещается относительно заготовки перпендикулярно линии на величину поперечной подачи, затем происходит следующий рабочий ход.

Существуют также прямокопировально-фрезерные станки, в которых игла передает движение фрезе через пантограф. Такие станки в основном используются для легких гравировальных и фрезерных работ. При использовании пантографа, кроме копирования, можно уменьшить масштаб заготовок по отношению к копиру. Движение копировального щупа по копиру, установленному на столе станка, передается на шпиндель, который при обработке заготовки описывает контур, геометрически аналогичный копиру.

Копировально-фрезерный станок своими руками

В настоящее время на рынке представлены фрезерно-копировальные станки различной конструкции и уровня сложности. Однако не всегда есть возможность купить такой, да и цена копировально-фрезерного станка довольно высока. Поэтому мы часто сталкиваемся с вопросом, как сделать копировально-фрезерный станок в домашних условиях.

Конечно, самодельные станки не могут полноценно конкурировать с промышленными образцами, но все же они эффективны и позволяют делать качественные копии. Сразу хочу оговориться, что приспособить копировальный аппарат к промышленному фрезерному аппарату будет очень сложно, и это касается, в первую очередь, кардинальной переделки всего аппарата. Поэтому собрать самодельный копировально-фрезерный станок проще всего практически с нуля, используя рычажную систему и электродвигатель с патроном для фрезы.

Конструкций копировально-фрезерных станков может быть много. Типовая конструкция устройства такова: станок конструктивно состоит из рабочего стола, несущей рамы и фрезерной головки. Рабочая поверхность регулируется по высоте, фрезерная головка оснащена электроприводом и двухступенчатым зубчатым механизмом, обеспечивающим две скорости фрезерного вала.

Многие домовладельцы жалуются, что при копировании изделия полученная деталь имеет множество изъянов и несоответствий, появлявшихся при смене направления резца, вибрации и дрожании опорной конструкции. Провисание и кривизна заготовки добавляют хлопот, которые связаны с увеличением внутренних напряжений из-за выборки дерева. Избежать всех недостатков при изготовлении самодельного копировально-фрезерного станка невозможно. Просто рекомендуется делать копировальный аппарат узкопрофильным, а не универсальным.

Самодельный копировально-фрезерный станок должен быть оптимизирован для производства конкретной продукции, которая именно вам и нужна. Например, для эффективного изготовления деревянной детали пушки и гребного винта требуются разные технические решения, их нельзя совмещать в одном станке, могут возникать трудноустранимые побочные эффекты. Таким образом, практичнее собирать машины под какие-то конкретные задачи. Такой подход может избежать многих затрат и трудностей для вас.

Важным фактором является размер машины. Чем крупнее изделие вы планируете обрабатывать, тем массивнее должна быть конструкция. Необходимо, чтобы вибрации, передаваемые от привода фрезы, поглощались весом несущей конструкции станка. Грузы должны поддерживаться направляющими осями, которые также должны иметь запас прочности и не должны прогибаться. Оптимальные параметры при конструировании копировально-фрезерного станка своими руками подбираются опытным путем, это обеспечивает плавный ход фрезы.

При проектировании копировально-фрезерного станка определите тип деталей, которые вы будете изготавливать. Для гравировальных работ и для фрезеровки длинномерных изделий требуется другой рабочий стол и способ фиксации заготовок шаблоном. Свобода перемещения режущего инструмента в разных плоскостях зависит от типа рабочего стола.

Мощность электродвигателя зависит от изготавливаемых деталей и их материала, который вращает фрезу и устанавливается на самодельный копировально-фрезерный станок. Для гравировки и фрезеровки изделий из дерева достаточно электродвигателя постоянного тока мощностью 150-200 Вт.

Для обеспечения точной процедуры копирования необходимо жестко соединить копировальный щуп и приспособление между собой, зафиксировав в нем режущий инструмент. При этом их высота и плоскости над рабочим столом должны полностью совпадать. Создаваемую жесткую конструкцию следует установить над рабочим столом таким образом, чтобы она могла перемещаться в вертикальной и горизонтальной плоскости по осям, условно созданным сторонами рабочего стола.

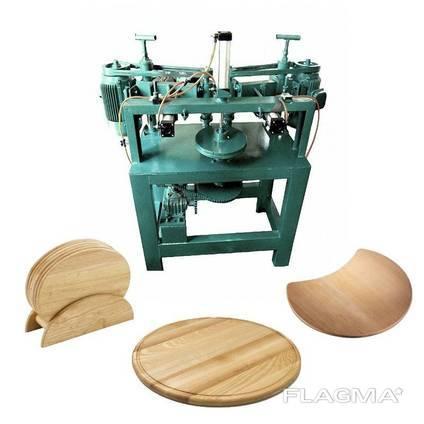

Домашняя мастерская фрезерно-копировальный станок

Станок фрезерно-копировальный — оборудование, которое очень часто используется на предприятиях, где есть необходимость изготовления больших партий изделия, имеющего его оригинальный образец. Однако в ряде случаев это приспособление может пригодиться домашним мастерам.

Что такое фрезерование?

Станок фрезерно-копировальный относится к группе фрезерных. Его можно найти практически на любом промышленном предприятии, как и любой другой агрегат данной категории. Все они используются для выполнения любых видов механической обработки. Применение этой операции и подобных приспособлений позволяет выполнять черновую, получистовую и чистовую обработку деталей из простых и фасонных заготовок. Возможна обработка как дерева, так и пластика, а также черных и цветных металлов. На сегодняшний день фрезерно-копировальные станки отличаются высокой точностью обработки, хорошей производительностью, а также возможностью копирования изделия даже очень сложной формы.

Типы операций

Все современные машины этой группы могут работать в двух режимах. Первый – встречное фрезерование, когда продвижение рабочего инструмента и заготовки идет в разных направлениях. Второй — попутное фрезерование, когда перемещение предметов осуществляется в одном направлении с рабочим инструментом.

В настоящее время в качестве материала режущего инструмента для фрезерно-копировального устройства может использоваться различное сырье. Благодаря широкому выбору появилась возможность обрабатывать не только деревянные заготовки, но и изделия из самых твердых сплавов, металлов, природного и искусственного камня. Кроме того, такие устройства также могут осуществлять шлифовку.

Само снаряжение делится на два типа. Это могут быть машины общего назначения или специализированные. Копировально-фрезерный станок относится ко второй категории.

Для чего предназначен блок?

Станок, относящийся к группе фрезерных и выполняющий функцию копирования, может работать как с плоскими, так и с объемными деталями. Помимо проведения основной операции возможна гравировка фасонных изделий и нанесение на изделие надписей и узоров.

Смена режущего инструмента на копировально-фрезерном станке позволяет использовать его для изготовления копий изделий из таких материалов, как чугун, различные марки стали и цветных металлов. Эту операцию с успехом применяют, например, для изготовления гребных винтов, пресс-форм, рабочих колес для гидротурбин и прочего.

Далее стоит отметить, что данный аппарат способен выполнять определенные процедуры, на которые практически не способен даже универсальный прибор такого типа. Принцип работы, конечно же, копирование. Однако для успеха работы требуется образец, с которого будут делаться копии. Использование идеального по геометрическим параметрам шаблона позволит полностью исключить человеческий фактор. Это означает, что даже копирование самых сложных узоров и форм будет выполнено в точности по оригиналу. Кроме того, удобно и то, что по одному и тому же шаблону можно организовать крупносерийное производство таких деталей.

Есть некая особенность, позволяющая этому устройству работать с высокой точностью. Использование пантографа для копировально-фрезерного станка для резьбы по дереву позволяет максимально точно передать форму и размеры шаблона на заготовку. Основное назначение пантографа – точная передача данных на копировальную головку аппарата.

Режущий инструмент для станка

Как было сказано ранее, копировально-фрезерный станок для резьбы по дереву, металлу и стали можно использовать для плоскостного и объемного фрезерования. Гравировка профилей относится к плоскостным, а работы с рельефной обработкой к объемным. В качестве основного рабочего инструмента используется фрезер, который будет в точности повторять движения копира, тем самым обрабатывая контур или объемную поверхность детали. Здесь очень важно отметить, что для соединения копировального аппарата и фрезерного станка используется механический, гидравлический или пневматический соединительный элемент.

Шаблон и общая конструкция

В качестве шаблона может использоваться плоская контурная или пространственная модель, эталонная деталь или контурный чертеж. В качестве инструмента, способного передать форму и размеры шаблона, используются копировальный палец или ролик, специальный щуп, фотоэлемент. Сюда же важно добавить, что шаблон и заготовка должны располагаться на специальном вращающемся рабочем столе.

Для привода режущего инструмента используются такие конструктивные элементы, как винт, клапан, соленоид, электромагнитная муфта. Кроме этих деталей фрезерный станок, предназначенный для копирования, должен иметь также электромагнитное, гидравлическое или электронно-оптическое реле.

Типы привода для работы

Оснащение данного оборудования может отличаться приводом, используемым в его конструкции. В зависимости от этого различают несколько видов устройств, каждое из которых можно собрать своими руками, если подобрать подходящие чертежи.

Как было сказано ранее, это может быть станок с пантографом, который позволит обрабатывать деталь в 2-3 измерениях. Возможна установка специального ротационного копира, который может перемещаться только по вертикальной плоскости. Станки могут быть одношпиндельными или многошпиндельными, а также включать в свою конструкцию круглый или прямоугольный поворотный стол.

Отдельной группой считаются те устройства, в которых подача осуществляется механическим, гидравлическим или пневматическим приводом. Копировальная техника разрешена.

Автоматизация процесса

Поскольку автоматизация процесса в настоящее время наиболее актуальна, стоит сказать, что существует три вида копировально-фрезерных аппаратов:

Ручные или настольные аппараты, в которых фиксация шаблона осуществляется механически, и сам станок позволяет делать отверстия различной формы, соответствующие шаблону.
Оборудование автоматического класса, имеющее пневматические зажимы для фиксации, а также возможность работы с таким сырьем, как алюминий.
Автоматика с теми же пневматическими зажимами, но уже в комплекте с трехшпиндельной головкой, которая позволит выполнять такие операции, как одновременное сверление тройных отверстий, не позволяющее сделать какой-либо предыдущий вид.

Что нужно для такого оборудования

Прежде чем приступить к сборке копировально-фрезерного станка по дереву своими руками, разработке его чертежа и прочего, необходимо решить несколько задач. Во-первых, нужно точно представлять, с какими деталями будет работать машина. Во-вторых, необходимо правильно подобрать количество рабочих осей и формообразующих движений. Например, если обрабатываются только контурные изделия, то вполне достаточно всего двух осей: продольной и поперечной. Если деталь будет иметь хотя бы небольшой объем, то для работы потребуется другая ось — перпендикулярная.

Впрочем, есть что добавить. Например, если шаблон имеет крутопадающие части, то необходимо, чтобы режущий инструмент фрезерно-копировального станка мог вращаться, что обеспечит наилучшую степень обработки. Таким образом, получается, что для работы необходимо четыре оси.

Способ сборки

Собрать копировально-фрезерный станок по дереву своими руками будет проще всего по стандартной схеме.

Вертикальный фрезерно-копировальный станок G 60 Griggio (Италия)

Опции

Копировально-фрезеные станки по дереву в Москве

Фрезерно-копировальные станки по дереву

Пантографы

Фрезерно-копировальные станки по дереву от компании «АСТРО»: наши преимущества

Копировальные станки по дереву в России

Популярные категории

Видео копировального станка по дереву

Копир фрезерный своими руками. Что такое пантограф? Виды и функциональные особенности копировальной машины.

Классификация по степени автоматизации

Особенности создания копира

Изготовление пантографа

Способы работы

Особенности изготовления копировально-фрезерного токарного оборудования

Вывод

4

1

2

3

4

Область применения

Функциональные особенности

Типы оборудования

Могу ли я сам создать копировально-фрезерное устройство?

Роликовый копировальный аппарат для фрезера. Виды и особенности копировально-фрезерных станков. Обратите внимание на опору для деталей при выполнении работ

Назначение

Принцип действия

Классификация

Фрезерно-копировальная техника: принцип действия

Фрезерно-копировальное оборудование: применение

Фрезерно-копировальное оборудование: конструкция

Изготовление копировально-фрезерного станка: материалы

Изготовление копировально-фрезерного станка: инструмент

Изготовление копировально-фрезерного станка: пошаговая инструкция

Шаг № 1

Шаг № 2

Шаг № 3

Шаг № 4

Шаг № 5

Шаг 6

Шаг 7

Шаг 8

Шаг 9

Шаг 10

Шаг 11

Шаг 12

Шаг 13

Шаг 14

Шаг 15

Шаг 16

Шаг 17

Шаг 18

Шаг 19

Копировально-фрезерные станки по металлу в массовом и серийном производстве

Пантограф для роутера: особенности конструкции

Пантограф для роутера: принцип работы

Фрезерный пантограф: материалы

Фрезерный пантограф: инструмент

Пантограф для роутера: пошаговая инструкция изготовления своими руками

Этап 1. Резка заготовок

Этап 2. Сверление технологических отверстий

Этап 3. Приварка площадки под фрезер

Этап 4. Изготовление шатунов

Этап 5. Изготовление узла крепления копира

Этап 6. Изготовление подшипника подъемного механизма

Этап 7. Сборка пантографа

Режущий инструмент для фрезерных работ: копировальные фрезы

Сложность изготовления самодельных гаджетов

Как работать с ручным фрезером?

Обращайте внимание на опору деталей при выполнении работ

Параллельный упор

Направляющая

Копировальные кольца и шаблоны

Циркули

Устройства для копирования идентичных устройств и деталей

1

2

3

4
