особенности самодельной циркулярки, изготовления фрезерного станка для работы по дереву своими руками

Для обработки древесины используется специальное оборудование. Его можно применять в совершенно разных промышленных областях. Нередко оно используется и домашними умельцами. Есть определенные виды операций, выполнение которых невозможно без применения фрезеров. Многие из мастеров предпочитают изготовить универсальный фрезерный станок по дереву своими руками.

Содержание материала

Предназначение и устройство станка

Оборудование имеет довольно обширную область применения. С его помощью можно выполнять следующие операции:

  • вырезание заготовок из дерева или массива;
  • разрез;
  • выполнение пазов или отверстий;
  • нанесение рисунков высокого уровня сложности;
  • строгание;
  • обработка кромок и пр.

Благодаря этому одним из наиболее распространенных видов обработки древесины является именно фрезерование.

Также рекомендуем прочитать:

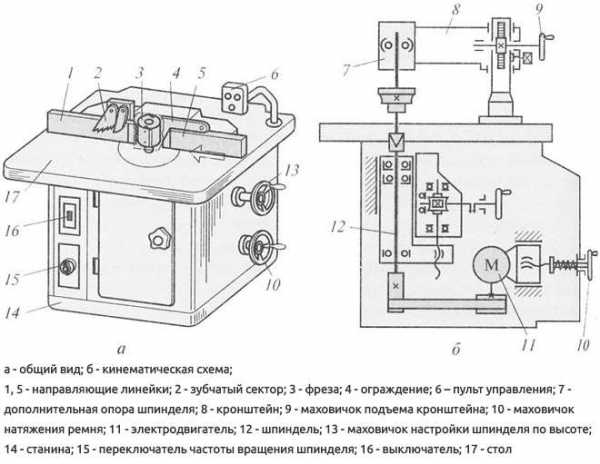

Конструкция этого типа устройств состоит из таких рабочих элементов:

  1. Станина. Выступает в качестве каркаса, на котором крепятся все рабочие узлы оборудования, а также подъемный механизм.
  2. Суппорт. Есть возможность его поднимания или опускания, что обеспечивает мастеру максимально удобное положение оборудования в процессе работы.
  3. Рабочий стол. На нем располагаются заготовки, необходимые при выполнении рабочих операций.
  4. Поворотный шпиндель. Крепится под поверхностью рабочего стола, а его верхняя часть проходит через отверстие, проделанное в столешнице.
  5. Вал. Используется для передачи мощности от мотора к режущему элементу. Как правило, вал располагается на суппорте.
  6. Режущий элемент (пила). Представлен в виде специальных ножей, головок для выполнения фрезеровки, дисков или фрез.

Довольно простая конструкция станка для фрезерования деревянных заготовок обеспечивает простоту эксплуатации и популярность этого вида оборудования.

Виды агрегата

Существует немало видов фрезеровального оборудования, каждый из которых имеет свои отличительные черты конструкции и предназначение. Условно устройства можно подразделить на несколько типов.

Станок с числовым программным устройством

Конструкция этого вида устройства имеет встроенный микропроцессор с определенным объемом оперативной памяти и операционной системой. Благодаря этому его можно запрограммировать на выполнение определенной последовательности операций, настроить функции устройства.

Преимущество работы станка с ЧПУ заключается в следующем:

  • способен выполнять одновременно несколько типов операций;
  • позволяет экономить затраты на оплату трудовых ресурсов и организацию производственного процесса;
  • повышение уровня производительности труда;
  • сокращение времени, необходимого на выполнение поставленной задачи.

Для работы с этим видом устройства для фрезеровки необходимо обладать специальными навыками и знаниями.

Ручной тип станка

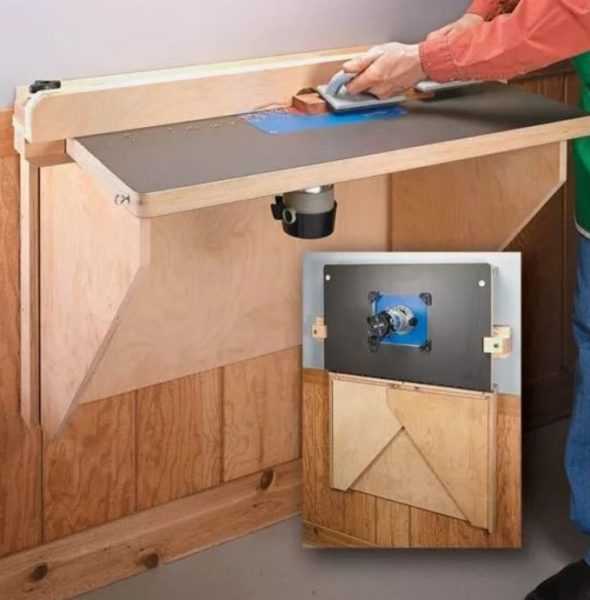

Фрезерный стол для ручного фрезера своими руками обладает способностью выполнять меньший объем работы, чем оборудование с ЧПУ. Небольшой размер станка не позволяет использовать его на производстве, а лишь в домашних условиях. Как правило, ручной вид фрезеровального оборудования предназначен для выполнения пазов при соединении деталей. Особенно актуален станок при изготовлении пазов небольших размеров.

Стоит также отметить, что часто ручной фрезеровальный станок используется при необходимости обработки заготовки из дерева, украшенной декоративными вставками. Это делает возможным применение оборудования на небольших предприятиях по изготовлению мебели.

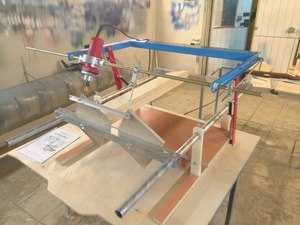

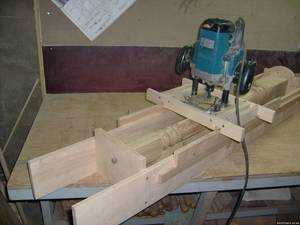

Копировально-фрезеровальный механизм

Этот вид устройства в основном применяется для изготовления заготовок высокого уровня сложности, связанных с наличием сложных узоров и декоративных элементов. Не исключена возможность выполнения таких операций вручную. Однако это займет много времени и требует от мастера высокого профессионализма. Для того чтобы иметь возможность выполнения одинаковых заготовок, в производственном процессе используются предварительно изготовленные шаблоны.

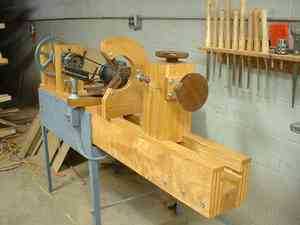

Токарно-фрезеровальный агрегат

Станок предназначен для того, чтобы придать заготовке определенную форму посредством использования профильного метода работы. В результате использования этого оборудования есть возможность обработки заготовок многогранной, круглой или винтообразной формы. Это стало возможным благодаря возможности программирования рабочего процесса.

В качестве режущего элемента токарно-фрезеровальных станков применяются специальные ножи или фрезы (дискового и пальчикового типа). При изготовлении станков используются современные интегрированные схемы.

Настольное устройство

Основными свойствами станка можно считать удобство работы с ними и простоту конструкции. Как и предыдущий вид станка, его применение актуально на небольших предприятиях или в домашних хозяйствах. Оборудование настольного типа одновременно обладает простой конструкцией и возможностью выполнения сложных рабочих процессов.

Бытовой фрезер

Это простой вид фрезеровального оборудования, предназначенный для использования в домашних условиях. С его помощью можно выполнить такие виды операций:

  • распиловка заготовок из дерева;
  • строгание;
  • фрезеровка;
  • сверление;
  • шлифование и пр.

Оборудование просто в использовании и обслуживании.

Вертикально-фрезеровальный станок

Основным видом рабочего элемента для этого вида станка является фреза. Верстак способен выполнять такие процессы:

  • сверление;
  • зенкерование;
  • растачивание отверстий;
  • обработка поверхности пазов любого диаметра.

Немаловажное значение имеет то, что устройство можно применять для работы не только с заготовками из дерева, но и иными материалами.

Каждый из вышеперечисленных видов фрезеровальных станков имеет свои особенности конструкции, а также область использования. Это обязательно необходимо учитывать при выборе определенного типа станка.

Самостоятельное изготовление оборудования

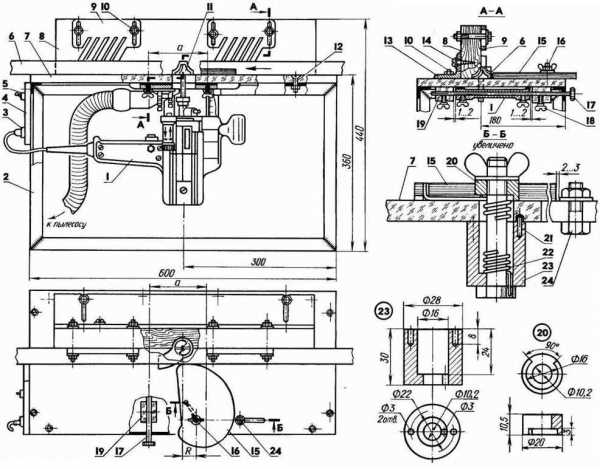

Фрезерный станок своими руками, чертежи которого находятся в специальной литературе, можно выполнить довольно просто и с минимальными затратами времени и средств.

Наиболее простым вариантом считается изготовление оборудования на базе уже готового рабочего стола, который нуждается в проведении небольшой модернизации. Специалисты же рекомендуют изготовить самодельный фрезерный стол.

Для этого в первую очередь следует определиться с местом, в котором будет расположена циркулярка. Если планируется оборудование использовать для работы с торцовочными поверхностями, фрезу лучше расположить горизонтально. Таким образом, торцовочный край будет обрабатываться максимально точно и быстро.

Для выполнения фрезера рекомендуется предварительно подготовить необходимые материалы:

  1. Рама. Для их изготовления рекомендуется остановить свой выбор на стальных трубах, которые имеют круглое или квадратное сечение.
  2. Столешница. Следует обратить внимание на то, что поверхность должна быть максимально ровной и гладкой. В качестве материала для ее выполнения рекомендуется выбрать такой материал, как ДСП. Благодаря этому оборудование не будет разрушаться в результате механического воздействия.
  3. Ограничители (фиксаторы). Основное их предназначение заключается в том, чтобы направлять заготовку по направлению движения фрезы. Они могут быть изготовлены как из дерева, так и из стали. Для их крепления к столешнице рекомендуется использовать специальные крепления.

После того как все материалы подготовлены, можно приступать к сборке всех элементов станка.

Есть еще один довольно простой вариант, с помощью которого можно сделать вертикальный фрезеровальный станок. Фрезерный стол своими руками, чертежи которого должны иметь точно указанные размеры. В процессе изготовления рекомендуется строго придерживаться указанных на чертежах размеров.

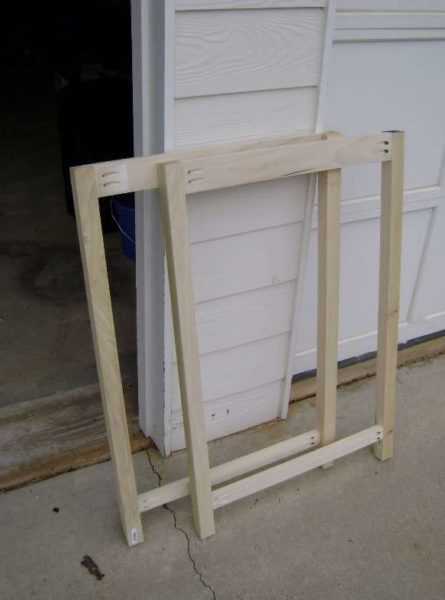

Для начала нужно собрать каркас станка, для чего используются предварительно приобретенные заготовки труб, которые соединяются между собой посредством сварки.

Далее, можно придерживаться такой очередности действий:

  1. Нанести разметку на панель из ДСП. По разметке вырезается контур рабочего стола. Если фреза будет расположена в вертикальном положении, пластина для фрезера в стол оборудуется небольшим отверстием.
  2. При установке электрического мотора и шпинделя необходимо брать во внимание то, что они должны быть смонтированы в уровень со столешницей.
  3. Во избежание сильной вибрации станка рекомендуется прибегнуть к монтажу дополнительных ребер жесткости.

Теперь можно приступить к проведению первых испытаний самодельного фрезеровального станка. При этом следует придерживаться правил безопасности при работе с ним.

Правила эксплуатации фрезера

Для того чтобы работа со станком была практична и безопасна, необходимо соблюдать установленные правила. Среди наиболее важных можно отметить следующие:

  1. Организовать рабочее место таким образом, чтобы его площадь была приблизительно в 2 раза больше габаритов станка.
  2. Стены помещения не должны быть выполнены из горючих материалов.
  3. Поверхность пола должна быть максимально ровной и жесткой.
  4. Перед включением оборудования нужно проверить его исправность.
  5. Режущий элемент должен соответствовать тому, с каким материалом предстоит работать.
  6. Теперь можно приступить к монтажу шпинделя, который должен вращаться свободно. Следует обратить особое внимание на исправность охладительной системы и фильтров. Если циркуляра охлаждается посредством использования водяного охлаждения, необходимо проконтролировать наличие необходимого количества охладительной жидкости.
  7. Первый запуск станка проводится вхолостую, что позволит проверить его работоспособность.

Для работы на станке допускаются только те лица, которые прошли специальную предварительную подготовку.

На операторе должны быть надеты защитная одежда, свободного покроя, защитные очки, обувь, респиратор, наушники и перчатки.

После того как работа закончена, необходимо отключить электрическое питание станка. Затем очистить рабочий стол от скопившейся на нем стружки и мусора.

Специалисту советуют приблизительно 1 раз на протяжении недели проводить уборку в рабочем помещении. Это касается поверхности потолка и стен. Удобно для этого использовать обычный пылесос.

Нельзя забывать также и о проведении профилактического осмотра состояния станка:

  • наличие смазки в местах трения;
  • удаление пыли и грязи на всех рабочих агрегатах;
  • наличие охладительной жидкости и проходимости водяных магистралей при использовании водяного охлаждения.

При соблюдении вышеуказанных правил и рекомендаций станок сможет прослужить на протяжении длительного времени. Кроме этого риск возникновения аварийной ситуации в процессе эксплуатации оборудования, а также травмирования оператора будут сведены к минимуму.

pochini.guru

Фрезер своими руками

Прежде чем сделать фрезер своими руками, рекомендуется подготовить чертеж. На схеме указывают основные элементы инструмента.

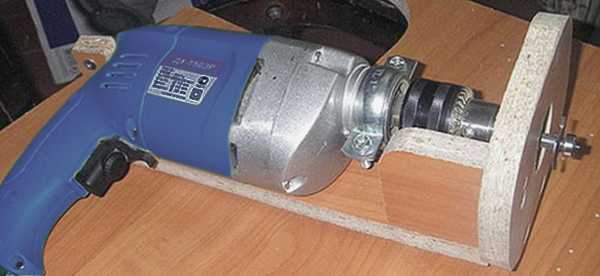

Фрезер из дрели изготавливается быстро, но используется ограниченно.

Конструктивные особенности

Самодельный фрезер по дереву применяется для снятия фаски, оформления кромки, создания декоративной резьбы. Аналогичное устройство по металлу оснащено специальными фрезами и предназначено для работы с мягким металлом. При необходимости можно сделать фрезер для работы с пластиком, оргстеклом и прочими материалами.

Основными элементами инструмента являются шпиндель, мотор и фреза. Вращение от мотора передается на шпиндель с рабочей фрезой. Некоторые фрезеры по металлу и дереву работают от однофазной электросети переменного напряжения. Можно сделать ручные фрезеры своими руками на маленьком двигателе постоянного тока.

Для этого применяют различные фрезы. Выбор элемента зависит от предназначения будущего инструмента и обрабатываемого материала. Простые модели предназначены для обработки дерева. Для таких агрегатов характерна низкая скорость. Сложнее сделать своими руками фрезер по металлу, так как этот материал обладает высокой степенью жесткости и прочности.

Вернуться к оглавлению

Принцип действия и классификация

Для изготовления шпинделя применяют твердый металл, который должен соответствовать определенным требованиям по жесткости и твердости. Принцип работы любого фрезера заключается в следующем: ротор связан со шпинделем, на который фиксируется фреза. При включении инструмента в электросеть шпиндель начинает вращаться. Материал режется острыми ножами.

Точность выполняемой работы зависит от скорости вращения.

Стойка для фрезера выпиливается также из куска древесно-стружечной плиты.

Так как число оборотов зависит от плотности сырья, то самодельный инструмент рекомендуется укомплектовать регулятором.

Прежде чем соорудить фрезер, рекомендуется определиться с его типом. По способу применения специалисты различают следующие виды ручного фрезера:

  • ламельный — изготавливает пазы;
  • верхний — применяется для выполнения любой работы по дереву;
  • кромочный — изготавливает кромки и снимает фаску.

Верхний фрезер классифицируется на следующие виды:

  • неподвижный — жесткое крепление мотора;
  • погружной — мотор перемещается с фрезой.

Узкопрофильный инструмент подразделяют с учетом материала и деталей, к которым он применяется:

  • шипорезный станок;
  • для гипсокартона;
  • для получения паза и др.

Вернуться к оглавлению

Самостоятельное изготовление

Ручной инструмент, представленный из мотора, который вращает фрезу, можно сделать своими руками. Для этого потребуется фреза, электрический мотор и патрон. Двигатель можно взять от любого рабочего электрического прибора. Патрон можно взять от перфоратора, так как эта деталь выдерживает большую мощность.

Основанием для мотора является ПВХ либо стандартные листы ДСП. Основание вырезают и фиксируют к мотору. Патрон соединяют с двигателем с помощью специального переходника. Для этого потребуется помощь специалиста. Для полученного материала подбираются соответствующие фрезеры. Инструмент готов к эксплуатации.

Виды фрез для ручного фрезера.

Полученное ручное устройство можно превратить в станок. Для этого потребуется обустроить станину подходящих размеров и сделать отверстия в соответствующих местах. Такой универсальный станок, изготовленный в домашних условиях, не сможет дать достаточную скорость для проведения высококачественной работы. Его можно использовать для «грубой» работы по дереву.

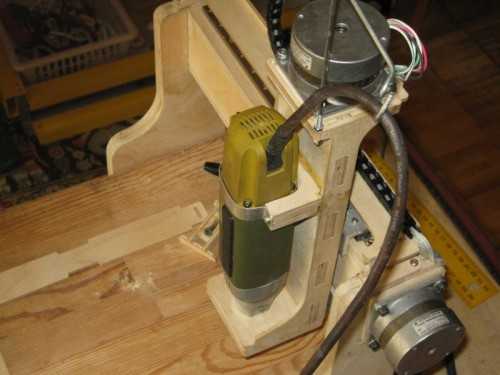

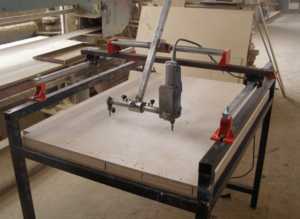

В домашних условиях можно сделать ЧПУ станок. Он предназначен для производства изделия, спроектированного на компьютере. Аппарат с числовым программным управлением позволяет выполнить следующие работы:

  1. Фрезерование.
  2. Лазерная резка.
  3. Гравировка.
  4. Сверление.

Самодельный станок должен быть многофункциональным. Для его изготовления потребуется МДФ плита размером 1,5х1,5 м и фурнитура. Детали вырезают электролобзиком и дрелью. Чтобы в процессе работы стружка не разлеталась, делают пылеотсос. Полученный инструмент не применяют для обработки металла. Его можно использовать для работы с алюминием, бронзой, пенопластом и пластиком.

ЧПУ станок изготавливают своими руками с помощью алюминиевого профиля с сечением в 80х40х4 мм. Из него нарезают балки:

  • 2 шт. по 1300 мм;
  • 4 шт. по 460 мм.

В 2 швеллера с сечением в 50х30х4 мм вписывают направляющие. Ножки станка изготавливают из аналогичных элементов дивана. Каркас основания готов. В основе такого многофункционального инструмента находятся шаговые моторы.

Основными элементами ручного фрезера считаются мотор и фреза. Остальные детали устройства выполняют функции посредника, обеспечивая бесперебойную работу устройства. Поэтому при изготовлении ручного фрезера рекомендуется учитывать параметры мотора и фрезы.

Ручной самодельный инструмент обладает следующими преимуществами:

  • низкая цена;
  • обработка различной поверхности;
  • простая сборка конструкции и обслуживание;
  • легкая эксплуатация.

К недостаткам самодельных устройств специалисты относят низкую скорость обработки материала. Если аппарат оснащается стандартным мотором, которым укомплектовывают современные бытовые приборы, тогда для обработки сложных элементов и поверхностей не хватит оборотов. Чтобы устранить такой недостаток, применяют высокоскоростные двигатели. Их можно снять из современного перфоратора. Мощный агрегат позволит регулировать число оборотов для выполнения столярной работы любой сложности.

Самодельный фрезерный инструмент обладает низкой жесткостью и прочностью, так как изготавливается из подручных материалов. Вышеперечисленные преимущества и недостатки следует учитывать при изготовлении и работе с ручным самодельным устройством.

www.parnikiteplicy.ru

Фрезер своими руками - описание, характеристики и применение

Ручной фрезерный станок – это универсальное приспособление, при помощи которого осуществляется множество процессов, задача которых состоит в обработке древесины. Фрезер по дереву по своему функциональному предназначению такой же, как и стационарные устройства, но в отличие от габаритных станков он отличается компактными размерами, что крайне удобно для бытового использования. Кроме реализации главных столярных операций, таких как обточка или обрезка, он дает возможность справиться с созданием сложных орнаментов и узоров. Можно сказать, что возможности ручного фрезера не ограничены.

Конструкция фрезерного станка

Чтобы узнать, как работать фрезером, нужно для начала изучить его конструкционные особенности. Фрезерный станок обрабатывает древесину с помощью фрезы, которая совершает вращательные движения. Заготовка должна быть либо жёстко закреплена, либо подана на фрезер с определенной траекторией.

Фреза является стальным режущим инструментом, который имеет цилиндрическую форму. Он очень похож на сверло. Тем не мене, в отличие от сверла, у фрезы режущие кромки имеются на всем теле. Вследствие такого строения мастер может удалять дерево одновременно в нескольких плоскостях.

Управление станком осуществляется в автоматическом, ручном или полуавтоматическом режиме. Фрезерный станок состоит из таких частей:

  • столешница
  • параллельный упор
  • пылесос, используемый для удаления стружки
  • станина
  • шпиндель
  • подающая салазка.

Чтобы была удачной работа фрезером, видео просто необходимо посмотреть.

Виды фрезеров

Самые первые фрезеры могли обрабатывать исключительно древесину. Но сегодня при помощи фрезеров можно обрабатывать пластик, цветные металлы, оргстекло, искусственный камень, различные композиты. Главная область применения фрезера – выполнение столярных работ, создание предметов мебели и разнообразных декоративных изделий из древесины.

Что может делать фрезер:

  • выбирать четверть
  • создавать пазы, фальцы, шлицы, шипы
  • создавать посадочные места под дверные замки и фурнитуру
  • профилировать кромку, прямо или фигурно
  • высверлить отверстия
  • идеально подогнать соединяемые детали
  • сделать черновое выравнивание контуров
  • реализовать декоративную резьбу по дереву.

Существует несколько видов фрезеров. Они имеют различное назначение и конструкционные особенности. Одни станки можно назвать универсальными, другие – узкоспециализированными. Ниже рассмотрим самые распространенные разновидности фрезеров:

  • погружной. Его еще называют вертикальным или штанговым. Он способен реализовать все главные фрезеровочные операции. Такое устройство поможет мастеру создать пазы, отверстия, закругления, снять фаску, осуществить фрезеровку замкнутого контура. Он применяется и в бытовых мастерских, и на производстве
  • кромочный. Такой станок называют окантовочным или триммером. Такое устройство поможет выполнить выборку паза, изготовить канавки, снять фаску, вырезать неглубокие выемки по шаблону. Кроме этого станок аккуратно обработает детали, которые покрыты шпоном или ламинатом. Его целесообразно применять ежедневно, т.е. на производстве
  • ротационный станок применяется для создания прорезей в древесине, а также гипсокартоне, пластике, и даже керамической плитке. Может осуществлять обработку кромки
  • ламельный станок применяется только для выборки пазов
  • присадочный. Этот инструмент относится к категории узкоспециализированной техники. При помощи него создаются парные отверстия, предназначенные для соединения деталей на шкантах. Применяют такое устройство в мебельных цехах.

Как выбрать фрезер

Удачная работа фрезером по дереву зависит от выбранного вида фрезера. Но как его правильно выбрать? Наиболее универсальным мастера называют погружной фрезер. Чтобы сделать правильный выбор, рекомендуем вам ознакомиться с такими советами опытных специалистов:

  • обработка фрезером большой мощности предполагает высокий уровень производительности и возможность работать длительное время при серьезных нагрузках. Но не нужно гнаться за большим значением этого показателя. Вместе с мощностью увеличивается и вес инструмента – работа будет не такой легкой и комфортной. В тоже время, если вы будете пользоваться фрезером в стационарном положении, то высокая мощность определенно достоинство
  • стоит обратить внимание на регулировку скорости вращения шпинделя. Кнопка скорости у такого станка должна перемещаться ступенчато или, хотя бы, достаточно туго. Кроме этого она должна быть расположена там, где вероятность задеть и сместить ее случайно, минимальна
  • при покупке проверьте глубину погружения фрезы. Этот показатель колеблется в широких пределах в зависимости от конструктивных особенностей установленного цангового зажима. Очень хорошо, когда цанга достает до нижней части опорной платформы, но идеальным является станок, у которого она выступает за основание. Данный показатель оказывает существенное влияние на функциональность инструмента, но в документах, к сожалению, он не указывается. Узнать его величину можно только подержав устройство в руках
  • необходимо протестировать работу штангового механизма. Голова станка должна двигаться легко и без перекоса, а вертикальный упор должен быть прочно зафиксирован в конкретном положении. Кроме этого стоит проверить, удовлетворяет ли глубина погружения вашим требованиям
  • обязательно стоит уточнить у продавца диаметр и геометрию оснастки, совместимой с выбранным фрезером. Если у вас уже есть фрезы, нужно сравнить диаметр их хвостовика с посадочным размером цанги
  • важна эргономика станка. Подержите несколько станков в руках, чтобы выбрать наиболее удобный для вас
  • обратите внимание на длину электрокабеля. Короткий сетевой шнур является причиной массы неудобств во время работы
  • более комфортной работе способствует патрубок для пылеудаления, а также светодиодная подсветка.

Как сделать фрезер

Как сделать самодельный фрезер? Инструкции приведены далее в нашей статье. Мы предлагаем создать своими руками простой фрезерный станок. Все необходимые детали продаются во многих магазинах, да и стоят не дорого. По этой причине самодельный фрезер обойдется вам в небольшую сумму денег, гораздо дешевле, чем покупать его в магазине.

Чтобы создать фрезер своими руками вам понадобится:

  • кусок ламинированной фанеры
  • лист ДСП.

Габариты будущего стола зависят от того, сколько у вас есть свободного места для размещения этого устройства. Прежде всего, необходимо взять лист фанеры и разрезать его на детали при помощи циркулярной пилы, согласно чертежу.

Столешница и станина – это неразъемные детали, поэтому их стоит создать в первую очередь. Главным режим инструментом вашего будущего фрезерного устройства будет обычный ручной фрезер. Прекрасным вариантом для этого является инструмент, который уже был в употреблении, и который имеет неисправные направляющие упоры.

Ручной фрезер нужно закрепить строго перпендикулярно к столешнице. Лист фрезера создается при помощи стационарного устройства. Вы можете кроме этого создать особые приспособления, призванные минимизировать время и усилия, затрачиваемые на изменение угла наклона и глубины станка.

В самом конце нужно заняться созданием устройства параллельного упора. Данное устройство обеспечивает направление заготовки к режущей кромке под строго заданным углом. Самодельный фрезерный станок создается достаточно просто, нужно лишь иметь минимальные навыки, чтобы без труда осилить эту работу. Материал для такого станка - общедоступный и недорогой. А созданный инструмент пользуется популярностью даже в небольших мебельных мастерских.

wood-prom.ru

сборка самодельного фрезерного станка по металлу

Если задаться целью и собрать фрезерный станок своими руками, то можно получить в свое распоряжение эффективное устройство, позволяющее выполнять множество технологических операций по металлу и другим материалам. Серийные модели такого оборудования давно и хорошо известны, они активно используются на большинстве производственных предприятий, работающих в различных отраслях промышленности. Отличает такие станки широкий функционал, позволяющий обрабатывать с их помощью заготовки из металла, древесины и ряда других материалов.

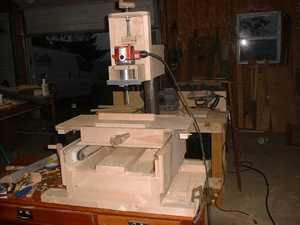

Пример фрезерного станка, сделанного своими руками

Зная обо всех преимуществах подобного устройства, многие домашние мастера задаются вопросом, как сделать фрезерный станок, используя доступные и недорогие комплектующие. Следует сразу сказать, что изготовить такой станок возможно, более того, можно дополнительно наделить его функциями, которые присущи не только фрезерному, но и токарному оборудованию.

Наиболее простым в исполнении является фрезерный станок вертикального типа. Собрать его можно на основе ручной дрели, затратив на это совсем немного времени и сил. Для того чтобы своими руками сделать более функциональный фрезерный мини-станок для своей домашней мастерской, вы должны найти другие комплектующие и располагать большим количеством времени, но и такая задача вполне решаема.

Собираясь своими руками изготовить фрезерный станок по металлу и дереву, очень важно обратить внимание на то, что работать устройство должно по такому же принципу, что и серийное оборудование. Чтобы соблюсти это важное требование, можно ознакомиться с чертежами серийного оборудования и посмотреть видео процесса работы заводского станка.

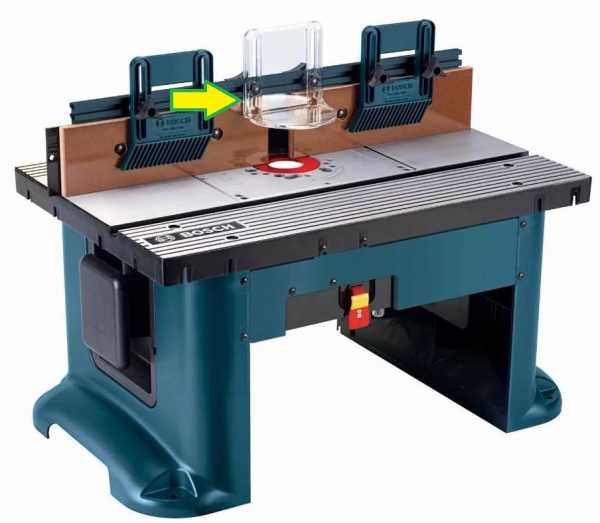

Фрезерные столы нередко называют фрезерными станками, однако их конструкции принципиально разнятся

Часто фрезерным станком называют фрезерный стол. Его устройство мы рассмотрим в конце данной статьи. Но изготовлению самодельного фрезерного стола посвящена отдельная подробная статья, найти которую можно, перейдя по ссылке ниже.

Задачи фрезерного оборудования

У тех, кто часто работает в своей домашней мастерской, нередко возникает необходимость обработки различных изделий, изготовленных из древесины и металла. Не все операции с такими изделиями можно выполнить, располагая лишь ручными инструментами, часто для этого требуется специальное оборудование. Конечно, можно обратиться в мастерскую, но за оказанные ею услуги потребуется заплатить.

Именно в таких ситуациях и может выручить домашний фрезерный станок, собрать который вполне по силам каждому человеку, умеющему работать руками. Став обладателем подобного оборудования, можно будет выполнять на нем обработку заготовок как из металла, так и из древесины. В зависимости от наличия в вашем распоряжении тех или иных комплектующих, можно изготовить как простейший самодельный фрезерный станок по металлу, так и более сложное устройство, относящееся уже к токарно-фрезерной категории.

Компактный фрезерный мини-станок, сделанный в домашних условиях

Как было сказано выше, простейший мини-станок собирается на основе обычной дрели. Принцип работы такого оборудования аналогичен функционированию серийных станков подобного типа. Несмотря на то, что функциональные возможности мини-станка, изготовленного на основе дрели, несколько скромнее, чем у более сложного самодельного оборудования, и такому устройству в любой домашней мастерской всегда найдется применение.

Для того чтобы своими руками сделать более функциональный и сложный настольный станок, потребуется мощный электродвигатель, а также еще целый перечень специфических комплектующих. Такой станок, собранный по всем правилам, позволит вам в условиях дома выполнять достаточно сложные технологические операции: вырезать из металла и древесины изделия сложной конфигурации, обрабатывать криволинейные поверхности, выбирать пазы, фальцы, шлицы, а также многое другое.

Прежде чем своими руками делать фрезерный станок, следует изучить принцип работы серийного оборудования, посмотреть видео его функционирования, составить чертеж, подготовить обязательные комплектующие и инструменты, которые понадобятся для сборки вашего домашнего станка.

Самодельный фрезерный станок: вариант №1

Самодельный станок и этапы его изготовления на фото ниже

Самодельный фрезерный станок: вариант №2

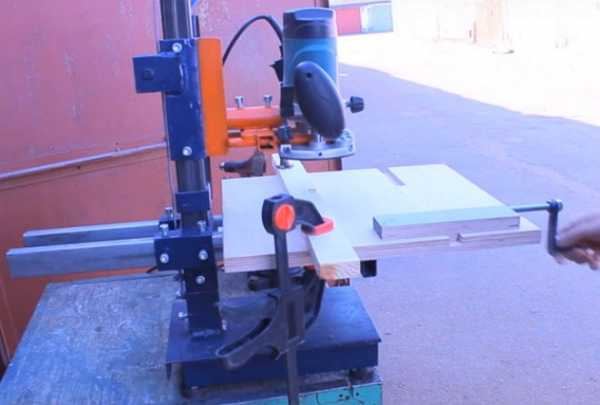

Самодельный станок под дрель или ручной фрезер с самостоятельно изготовленными механизмами подачи фрезы и перемещения рабочего стола. Ниже на видео этапы изготовления с разбором ключевых элементов. А именно: сборка стойки, конструкция каретки вертикальной стойки, привод рабочего стола станка.

Неплохой функционал и довольно простая конструкция

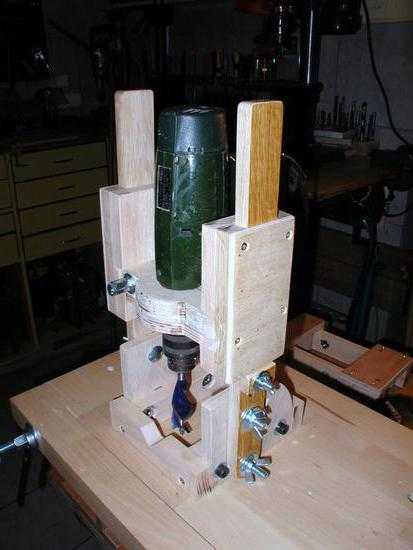

Автор объясняет процесс изготовления стойки для дрели, которая впоследствии станет фрезерным станком.

Разбор создания системы подачи фрезы, а также крепления фрезера (или дрели) к стойке станка с возможностью смены инструмента.

Разбор привода координатного стола для обеспечения возможности перемещения заготовки относительно фрезы.

Конструкция и принцип действия оборудования

Если посмотреть на чертеж профессионального станка фрезерной группы, то можно заметить, что его конструкция включает в себя множество разнообразных механизмов и узлов. Настольный домашний станок, в отличие от серийного, имеет более простую конструкцию, состоящую из ограниченного набора обязательных элементов. Несмотря на простоту системы, самодельный станок фрезерной группы является достаточно функциональным устройством и позволяет успешно решать множество задач, связанных с обработкой заготовок из металла и древесины.

Один из вариантов самодельного фрезерного станка. Недостаток в недостаточно проработанном креплении дрели, однако отсюда можно позаимствовать конструкцию станины

Основой любого такого станка является станина, которая должна быть жесткой и надежной, чтобы обладать способностью выдерживать необходимые нагрузки. Следующим важным элементом самодельного станка фрезерной группы является привод, вращение от которого будет передаваться на рабочий инструмент. В качестве такого привода можно использовать ручную дрель или отдельный электродвигатель, обладающий достаточно высокой мощностью.

Для размещения и фиксации заготовок, которые будут обрабатываться на таком оборудовании, в его конструкции обязательно должен быть предусмотрен рабочий стол с элементами крепления для обрабатываемых деталей. Обработка и на профессиональном, и на домашнем фрезерном оборудовании осуществляется при помощи специального инструмента — фрезы, имеющей остро заточенную рабочую часть.

Крупный станок с мощным электродвигателем

При изготовлении мини-станка для дома не стоит экономить на комплектующих. Они должны быть только высокого качества, так как это напрямую влияет на надежность и производительность вашего оборудования.

Технические характеристики, которые приобретет ваш домашний настольный станок, будут зависеть от ряда параметров. К ним относятся размеры рабочего стола, а также допустимый вес и габариты заготовок, которые на нем будут размещаться. Важным фактором, влияющим на производительность и мощность оборудования, является мощность установленного на нем привода и максимальное число оборотов, которое он сможет обеспечить.

Еще один вариант самодельного фрезерного станка

Процесс сборки фрезерного стола

Приступать к сборке самодельного станка для дома следует с изготовления рабочего стола – важнейшей конструктивной части фрезерного оборудования. Рабочий стол домашнего станка можно своими руками изготовить из листа фанеры, оргстекла или листового металла.

Из расходных материалов вам понадобятся качественный контактный клей, двухсторонний скотч и много наждачной бумаги. Кроме того, необходимо будет приобрести несколько струбцин, метизы и качественный копировальный фрезер, который должен отличаться максимальной точностью, иметь острую режущую поверхность. Именно от того, насколько качественный фрезер вы приобретете, во многом будут зависеть технические возможности вашего настольного станка.

Чертеж фрезерного станка, сделанного по типу фрезерного стола (нажмите, чтобы увеличить)

Для изготовления фрезерного оборудования своими руками воспользуйтесь следующей инструкцией.

  1. Первым этапом сборки самодельного станка является изготовление крышки. В качестве материала для нее можно использовать фанеру. Несложный процесс изготовления данного элемента выглядит следующим образом: из фанеры вырезаются заготовки определенных размеров, затем они соединяются между собой.
  2. Следующий этап сборки домашнего мини-станка — это монтаж крепежных элементов, установка фрезера и остальных конструктивных частей. Поскольку вы занимаетесь изготовлением фрезерного оборудования, то все работы следует выполнять с повышенной аккуратностью и точностью.
  3. После сборки рабочего стола на него необходимо установить монтажную пластину. С этой целью в поверхности рабочего стола делается углубление, контуры которого полностью повторяют форму монтажной пластины. В таком углублении монтажная пластина фиксируется при помощи двухстороннего скотча. Далее по всему контуру пластины с определенным шагом укладываются прокладки, которые прижимаются к ней при помощи струбцин.
  4. Сам рабочий орган станка — копировальный фрезер — устанавливается в подшипниковые узлы, сборке которых следует уделить особое внимание.
  5. Все технологические отверстия, необходимые на поверхности рабочего стола, можно получить при помощи обычной ручной дрели.
  6. В вашем настольном мини-станке будет ряд деревянных поверхностей, которые необходимо тщательно отшлифовать при помощи наждачной бумаги.
  7. Следующий этап изготовления самодельного станка — это сборка основания, которую необходимо осуществлять в строгом соответствии с предварительно подготовленным чертежом.
  8.  Особое внимание при сборке станка следует уделить процессу монтажа упора и прижимной гребенки.

Общий вид и кинематическая схема фрезерного стола

Все конструктивные элементы самодельного фрезерного оборудования, о которых говорилось выше, оказывают большое влияние на работоспособность, точность и надежность станка, поэтому к вопросам их изготовления и установки следует подойти очень ответственно и аккуратно.

Чтобы ваш фрезерный станок, сделанный своими руками, был надежным, долговечным, точным и выглядел презентабельно, необходимо выполнить ряд завершающих процедур по его сборке.

  • Все деревянные поверхности станка следует не только тщательно отшлифовать, но и обработать специальной масляной пропиткой, которая защитит их от негативного воздействия внешней среды.
  • Органы управления фрезерным станком, а также все выключатели, необходимые для его полноценной работы, нужно разместить в доступном и удобном месте.
  • Немаловажной деталью станка является специальный патрубок, к которому присоединяется шланг пылесоса, отвечающий за удаление мелких стружек из зоны обработки.
При изготовлении домашнего фрезерного станка надо действовать в строгом соответствии с чертежом и с алгоритмом сборки. При выполнении этих условий, а также при соблюдении аккуратности и точности сборочных работ можно рассчитывать на то, что ваше мини-оборудование будет долго радовать вас своей функциональностью, производительностью, точностью и надежностью.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Фрезер своими руками из дрели: подробное руководство

Часто возникают ситуации, когда нужно сделать паз, аккуратно подравнять край доски или изготовить деталь сложной формы. Обычно такую работу выполняют при помощи фрезера. В хорошо оборудованной мастерской под рукой есть любой инструмент и все необходимые станки.

Но как быть, если, к примеру вместо мастерской гараж, а в наличии только дрель. Можно решить вопрос в ближайшем магазине электроинструмента. Но, как обычно, всё упирается либо в финансы, либо в тот факт, что инструмент для фрезеровки необходим только на время, а потом просто будет пылиться на полке. Как известно, из любой ситуации есть выход, а конкретно из этой — фрезер своими руками из дрели.

Дрель выступает в качестве привода. В патрон зажимают режущий инструмент (фрезу или сверло) и производят обработку. При этом корпус электродрели крепится на каком-либо основании или механизме, обеспечивающем необходимое расположение режущей части относительно заготовки или детали.

Принцип действия аналогичен заводским вариантам фрезеров. Конструкция механической части также схожа или полностью повторяет элементы устройства не кустарного производства. Исключением являются детали крепления дрели. Кроме того, конструкция механизма зависит от материала изготовления.

Фрезеровальное устройство может быть простым и содержать минимум деталей и узлов, но при необходимости ничего не мешает «расширить» возможности электродрели, соорудив достаточно сложную конструкцию. Всё зависит от собственных возможностей и требований к функционалу самодельного инструмента.

Сделать фрезер своими руками из дрели можно, используя любые подручные материалы. Основное требование: конструкция должна быть прочной, наличие люфтов и перекосов не допускается, электродрель должна быть надёжно закреплена.

Для изготовления деталей можно использовать:

  • ДСП или многослойную фанеру толщиной от 12 мм;
  • обрезки доски подходящей толщины;
  • деревянные бруски.

Также возможно использование других материалов. К примеру, можно использовать металл. Неплохая идея — основание, сделанное из толстого оргстекла или акрила. Сквозь такой материал будет видна обрабатываемая поверхность.

Детали соединяют при помощи саморезов. Для надёжности все неподвижные соединения можно проклеить любым подходящим клеем (столярным, ПВА и прочим).

Для крепления подвижных узлов могут понадобиться болты или шпильки диаметром 6 – 8 мм. К ним будут нужны гайки, как обычные, так и барашковые. Для некоторых соединений могут потребоваться шайбы. Возможно использование мебельной фурнитуры: направляющие механизмы, различный крепёж и так далее.

В быту часто используют вертикальный ручной фрезер. Он имеет наиболее простую для повторения конструкцию. Достаточно изготовить стойку с креплением для электродрели, и устройство для выполнения простых операций готов. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления подобного основания достаточно прост:

  • Первая деталь, с которой лучше начать — основание (подошва). Необходимо вырезать заготовку круглой или овальной формы.
  • Далее проделывают отверстие для фрезы. Оно должно иметь смещение относительно центра детали с учётом толщины боковой стойки.
  • В зависимости от габаритов электродрели изготавливают стойку необходимого размера и крепят её к основанию саморезами или мебельными конфирматами.
  • Жёсткость крепления обеспечивает распорка (косынка). Внутренние стороны этой детали должны иметь угол строго 90о.
  • Следующий элемент — крепление для дрели. Можно использовать хомут для труб, как на фото или изготовить зажим из дерева или фанеры и закрепить его с помощью саморезов.
  • В качестве дополнительной фиксации над дрелью устанавливают упор.

Такой вариант подойдёт для выполнения черновой работы или послужит временной альтернативой полноценному инструменту. Для выполнения более точных операций придётся разработать конструкцию посложнее.

Ничего не мешает снабдить свою «самоделку» регулировкой вылета фрезы или возможностью менять угол наклона. Не исключено использование дрели в настольном фрезерном станке. Для этого электродрель устанавливают вертикально под рабочей поверхностью.

Сделать фрезер своими руками из дрели — задача не самая трудная. Сложности проявляются в использовании такого устройства. Стоит учитывать, что электроинструмент не рассчитан на такой способ применения и работа с ним будет иметь некоторые особенности и даже недостатки.

Первое, что необходимо учесть — скорость вращения. Двигатель фрезерного станка может иметь до 20 000 оборотов в минуту. У электродрели этот показатель находится в районе 3 000. Отсюда следует, что придётся ограничиться использованием фрез, предназначенных для работы на низких оборотах, а регулятор скорости вращения должен находиться в максимальном положении.

Аналогичная ситуация с мощностью. Двигатель простой электродрели потребляет около 500 – 600 Вт. Мощность фрезера составляет 1 – 2 кВт. Это означает, что самодельный фрезерный станок справится с обработкой не слишком твёрдых материалов (дерево, фанера, пластик).

Точность обработки фрезой также не идеальна. В конструкции заводского фрезера отсутствуют шестерни или редукторы. В электродрелях для передачи вращения от двигателя к патрону используют зубчатую передачу. Из-за этого возможно наличие люфтов, а следовательно, может иметь место биение и вибрация, что будет негативно отражаться на качестве работы.

Видео: Фрезер из дрели Bosch

Простая конструкция, скорее всего, не будет предусматривать регулировку глубины реза. Выставить фрезу или сверло можно, зажав хвостовик в патроне на необходимой высоте.

Также не стоит забывать о технике безопасности. Патрон — не самый идеальный вариант крепления фрезы. На высоких оборотах под действием вибрации плохо затянутый патрон может раскрутиться.

Кнопка включения самодельного фрезера будет расположена в неудобном месте. Следует надёжно удерживать устройство руками во время работы.

Конечно, недостатков у самодельного фрезера из дрели хватает, но есть и положительные стороны. Попробуйте просверлить обычным фрезером стену. Теоретически это возможно, но удобнее сделать это электродрелью. Для этого достаточно извлечь её из крепления и применить по назначению.

prosto-instrumenty.ru

видео-инструкция как сделать ручной инструмент для домашней мастерской самому, чертежи, фото и цена

Все фото из статьи

Каждый хозяин, желающий достойно обустроить собственную домашнюю мастерскую стремится установить в ней небольшой, но многофункциональный станочек. На современном рынке стоимость подобного оборудования достаточно высока, поэтому приходиться делать его самостоятельно. Бывалые мастера утверждают, что сделать вертикальный фрезерный станок по дереву своими руками вполне реально, главное иметь желание.

Фото самодельного станка из дрели.

Какие существуют варианты

Самодельный фрезерный станок по дереву для домашней мастерской, как вы понимаете, то же делается не из воздуха, поэтому потратиться на материалы и основные рабочие узлы придется. Зачастую цена такой конструкции зависит от стоимости главного узла, в который входит электропривод и собственно сама режущая фреза.

Самый простой и доступный по стоимости фрезерный станок можно сделать из обычной электрической дрели или перфоратора. Если инструмент жестко зафиксировать на вертикальном кронштейне и зажать в патрон фрезу, то можно обрабатывать мелкие детали, удерживая их в руках или фиксируя в подвижных струбцинах.

Заводской копировально-фрезерный станок.

Важно: ручной фрезерный станок по дереву для дома можно делать в двух вариантах. Первое направление предусматривает жесткую фиксацию рабочего режущего механизма, в то время как сама деталь или станина с зажатой в ней деталью делается подвижной. Второй подход кардинально противоположный, здесь обрабатываемая деталь жестко фиксируется, а режущий инструмент двигается вокруг нее.

Ручной фрезер.

Выбор принципа работы, размеров и функциональных возможностей оборудования зависят от того какие именно детали вы собираетесь обрабатывать. Из той же электродрели можно сделать станок с подвижной рабочей головкой для вырезания качественных пазов в объемных изделиях, типа деревянных дверей. В этом варианте вы получаете фрезерно-сверлильный станок.

Еще одним распространенным направлением является использование в качестве основного узла ручного фрезера. Конечно цена такого инструмента зачастую выше, нежели у дрели, но его плюс в том, что он изначально приспособлен для качественного фрезерования, вы лишь делаете под него станину и расширяете его функциональные возможности.

Станина с подвижным резцом сверху.

Теоретически в качестве электропривода можно использовать любой электродвигатель. Но нормальная дрель или ручной фрезер имеют встроенный редуктор, соответственно могут безболезненно выдерживать горизонтальные и вертикальные нагрузки. Подшипники, удерживающие вал обычного двигателя могут не выдержать таких испытаний и быстро высыпаться.

Совет: не стоит брать электропривод с мощностью менее 1 кВт. Для периодического использования и работы с небольшими деталями достаточно двигателя мощностью до 1,5 кВт. Если же вы собираетесь работать на станке ежедневно, то используйте фирменный фрезер с мощностью от 2 кВт.

Принципы сборки

Чтобы грамотно выполнить чертежи фрезерного станка по дереву своими руками, нужно иметь инженерное образование, а оно, как известно не у всех есть. Но и станок — не космический корабль, здесь зачастую достаточно хорошего эскиза.

Подробный эскиз фрезерного стола.

Использование дрели

Для большинства домашних мастеров не требуется отдельная инструкция, чтобы жестко закрепить дрель в вертикальном положении на штоке. Кроме самого штока, здесь достаточно 2–3 металлических хомутов. Но называть такое приспособление станком можно, только если сделать подвижную платформу для обрабатываемой детали.

В принципе это не так сложно. На стол, непосредственно под дрелью нужно закрепить две параллельные направляющие, в самом простом варианте для этого подойдут деревянные бруски.

Между ними устанавливается деревянная платформа с жестко закрепленными на ней струбцинами, в них будет зажиматься деталь.

Платформу можно двигать вручную или приделать позади нее рычаг.

Жестко зафиксированная дрель.

  • Из электрической дрели можно сделать и более функциональный станок. Для этого используется несколько деревянных брусков и 4 гладких металлических трубки, желательно из алюминия. Идея заключается в том, чтобы обеспечить контролируемое движение дрели в 3 плоскостях. Вверх – вниз, влево – вправо и вперед – назад;
  • Для начала придется соорудить 2 прямоугольные рамки. За движение вперед–назад отвечает рамка, лежащая на столе. На ней устанавливаются 2 параллельные металлические трубки, по которым будет двигаться вторая рамка, находящаяся в вертикальном положении;
  • На вертикальной рамке, параллельно столу, между брусками врезается следующая металлическая трубка. Эта направляющая будет отвечать за движение механизма по сторонам;
  • Чтобы закрепить на такой раме саму дрель, нам понадобится пара планок. Дрель будет фиксироваться на бруске, который монтируется между концами этих планок;
  • С другой стороны этого импровизированного рычага, планки просверливаются и надеваются на трубку вертикальной рамки;
  • Еще одна трубка фиксируется параллельно столу на бруске с дрелью. На втором конце этой трубки, строго параллельно дрели монтируется ручка для контроля и управления;
  • Размеры всех этих узлов могут быть разными, а принцип соединения показан на фото.

Подвижная дрель.

Использование ручного фрезера

В начале статьи мы говорили о самодельном вертикальном станке для фрезерных работ по дереву. Это значит, что рабочий инструмент устанавливается в вертикальное положение. Если дрель удобнее вертикально устанавливать над столом, то ручной фрезер лучше стационарно вмонтировать в стол снизу столешницы. Соответственно, перед тем как сделать фрезерный станок по дереву самому, нужно подобрать стол или хотя бы надежную столешницу.

Но просто вырезать отверстие и прикрутить снизу инструмент нельзя. Опорная пластина инструмента должна находиться на одном уровне с базовым столом и при этом быть надежно зафиксированной.

Поэтому, как правило, сама столешница состоит из двух слоев. Нижний слой имеет отверстие по размеру фрезера. А верхняя пластина делается из двух частей, монтажной для фрезера и базовой, которая стационарно крепится к столешнице.

Принцип стыковки деталей.

Как видно на схеме, в верхней пластине по центру вырезается широкий прямоугольный участок, после чего остаток приклеивается, или прикручивается к базовой столешнице. В этом прямоугольном секторе делается отверстие по диаметру рабочей фрезы. Далее, рабочая пластина прикручивается к инструменту. Теперь можно вставлять и крепить пластину в нишу. На видео в этой статье показано несколько вариантов сборки таких конструкций.

Вывод

Как видите фрезерные станки по дереву своими руками собирать вполне реально. Если у вас есть желание поделиться своим опытом или задать вопросы по данной теме, пишите в комментарии снизу, такое общение для нас очень ценно.

Самодельный напольный фрезерный станок.

rubankom.com

Стол для фрезера своими руками

Ручные фрезеры, благодаря доступной цене, популярны среди домашних мастеров столярного дела. Однако работать на простом верстаке по принципу: закрепленная заготовка, подвижный инструмент, неудобно и опасно.

Промышленность выпускает столы для столярных работ, на которых можно установить рубанок, дисковую пилу, или фрезер.

Приспособление надежно и удобно, однако его стоимость сравнима с электроинструментом. Поэтому многие мастера изготавливают подобные верстаки своими руками. Поскольку наличие инструмента дает возможность изготовить стол для фрезера с высоким качеством, подобные самоделки выглядят и функционируют не хуже заводских.

Виды самодельных фрезерных столов

Общий принцип конструкции следующий: изготавливается гладкая столешница из твердого материала (чтобы не так быстро изнашивалась), на которой крепится опорная плита фрезера. Сам инструмент размещается вверх ногами.  На рабочей поверхности закрепляется направляющая для обрабатываемой заготовки.

Настольный верстак типа «скамейка»

Самая простая конструкция, не требующая наличия свободного пространства. Может храниться дома в разобранном виде, и устанавливаться на любой стол при необходимости выполнить работу. Преимущество – компактность. Недостатки: невысокая устойчивость, и ограничения по размеру обрабатываемых деталей.

Переносная столешница

Это полноценный верстак без ножек. Размеры позволяют выполнять обработку любых заготовок с высокой точностью. При этом, стол удобно хранить в вертикальном положении. Однако для приведения в рабочее состояние требуется площадка для установки. На обычный стол приспособление установить нельзя – будет мешать подвешенный снизу фрезер. Обычно верстак временно ставят на раздвижной стол, или снимают столешницу, и устанавливают панель на рамку с ножками.

Для экономии места подойдет еще один вариант: верстак крепится одной стороной на стену, под ним организуются складные опоры.

Отдельный стол для фрезера

Конструкция может объединить в себе несколько функций: верстак, комод для хранения инструментов и материалов, и собственно фрезерный стол.

Преимущества очевидны: универсальность, устойчивость, безопасность работы. Недостаток один: требуется постоянно выделенное место. Поэтому такой вариант подходит лишь для мастерской, на лоджии верстак не разместишь.

Как сделать стол для фрезера своими руками?

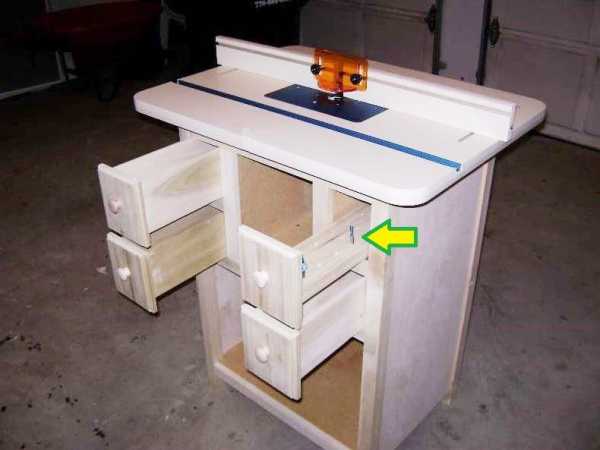

Для примера рассмотрим полноценный верстак с комодом для размещения оснастки. Разумеется, перед началом работы необходимо набросать чертеж (в соответствии с размерами вашего ручного фрезера), и составить список материалов:

  • Доски или деревянные бруски для изготовления рамы.
  • Листы ДСП или панели из массива для боковых панелей и ящиков.
  • Лист оргалита (ДВП), или тонкая фанера для перегородок.
  • Два листа фанеры толщиной 18-25 мм, или готовая кухонная столешница.
  • Шурупы, болты, конфирмат, стальные уголки для сборки.
  • Измерительный инструмент: рулетка, линейка, угол.
  • Клей ПВА.

Инструмент для обработки дерева: дисковая пила, дрель, рубанок, ключи, отвертки.

Готовим несущую конструкцию станины. Все соединения перед затяжкой шурупов промазываем клеем.

Собираем станину на ровной поверхности. Проверяем геометрию: все должно быть параллельно и перпендикулярно.

Устанавливаем перегородки (они будут выполнять роль ребер жесткости), и собираем короб для фрезера. Короб нужен того, чтобы стружка и опилки не разбрасывались по помещению. В дальнейшем, к нему можно приспособить раструб строительного пылесоса, для отвода мусора.

Устанавливаем основной элемент – рабочую плоскость. Ее можно изготовить из двух листов фанеры, склеив их между собой. Для предотвращения вибраций, толщина стола должна быть не менее 5 см.

Можно использовать готовую поверхность для кухни (имеются в продаже в мебельных магазинах). Главное, чтобы верхний слой был прочным и гладким.

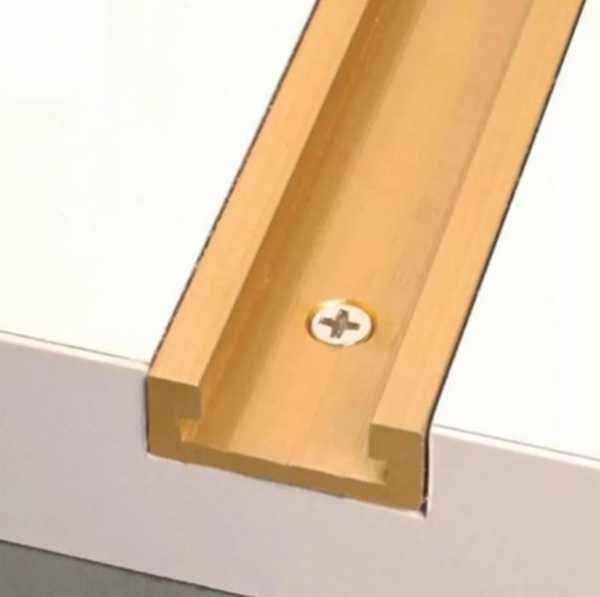

На столешницу, вровень с поверхностью устанавливается стальная пластина для крепления опорной плиты фрезера. Также, в стол желательно врезать профили для фиксации направляющих.

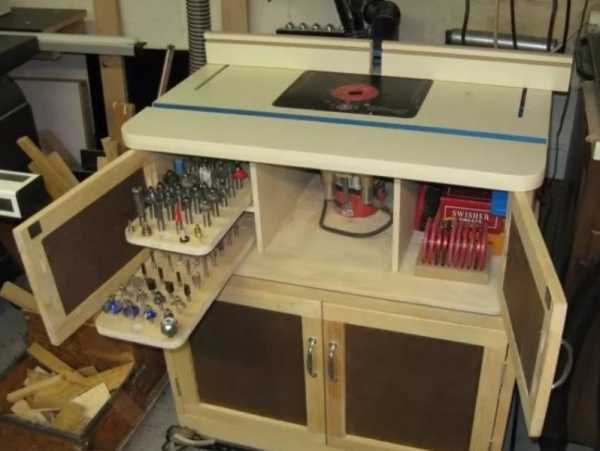

Все свободные ниши целесообразно заполнить ящиками, в которых будет храниться оснастка и приспособления для фиксации заготовок. Некоторые ящики заменяются подставками для фрез: в толстом днище из доски сверлятся отверстия по диаметру хвостовиков, и фрезы не будут касаться друг друга.

Для обеспечения безопасности, желательно установить в рабочей зоне предохранительный кожух, как на промышленных моделях.

Торчащая из стола фреза представляет собой нешуточную опасность. Если рука соскользнет с заготовки – можно получить травму. Еще один способ обеспечить безопасность работ – ножной включатель-педаль. Собирается несложная схема: между питающим шнуром электро-фрезера и общим сетевым кабелем устанавливается розетка, которая выключается педалью. Подойдя к верстаку, вы нажимаете на педаль – мотор включается. После окончания работ, или в аварийной ситуации – нога убирается с педали, и фрезер останавливается.

Законченный стол выглядит эстетично, и позволяет грамотно организовать рабочую зону, даже в ограниченном пространстве.

Лифт для ручного фрезера

В обычном режиме эксплуатации, оператор ручного фрезерного станка опускает вал с фрезой с помощью рукояток инструмента. Речь идет об использовании устройства без станка. Когда фрезер подвешен к столешнице вверх ногами, фреза находится в так называемом парковочном режиме. Необходим механизм, приподнимающий станок в рабочее положение.

Если несколько вариантов:

  • Фиксирующая винтовая тяга. С помощью резьбовой шпильки, устанавливается необходимая глубина проникновения фрезы. При необходимости ее можно менять.

  • Рычажный механизм. Позволяет более оперативно менять высоту инструмента, даже во время работы. Расширяет возможности станка: в некотором смысле фрезер становится трехмерным.

  • Винтовая трапеция. Многие мастера используют в качестве лифта обычный автомобильный домкрат. Вы поднимаете фрезу строго на необходимую высоту. Это удобно, и фиксация положения довольно точная.

Рассмотренный вариант включает в себя все нюансы изготовления стола для фрезера. Вы можете воспользоваться методикой на все 100%, или принять на вооружение только необходимые технологии.

instrumentiks.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
