Как работать ручным фрезером по дереву

Фрезер — электроинструмент с режущими насадками для обработки, резки и высверливания материалов. Фреза может иметь монолитную конструкцию и использоваться в качестве производственной установки, быть выполнена в виде ручного агрегата для фрезерования.

Освоение ручной фрезы по дереву на практике

Приобретя портативное деревообрабатывающее устройство этого типа, можно самостоятельно освоить строительные навыки, опираясь на видео и фото мастер-классы в сети. В этих материалах нередко содержатся не только азы работы с ручной фрезой, но и авторские приемы, способные расширить круг доступных задач, а также упростить работу.

На стартовом этапе знакомства с устройством и функционалом полезно заручиться базовыми знаниями об инструменте.

На что способна ручная фреза

Фрезер ручного типа —компактный электроинструмент, обладающий высокой степенью мобильности по сравнению с фрезерной установкой и позволяющий выполнять:

  • Создание выемок и пазов.
  • Высверливание сквозных и слепых отверстий.
  • Как прямая, так и фигурная обработка кромочных и торцевых частей деталей.
  • Выпиливание деталей сложной формы.
  • Нанесение узоров и надписей на деревянную поверхность.
  • Высокоточное копирование деталей.

Применяется в столярном деле, а также в строительном мастерстве и других смежных областях. С его помощью можно производить множество работ по дереву:

  • Производство и сборку мебели.
  • Врезку дверных петлей и замков.
  • Художественную резку по дереву.
  • Обработку древесины при строительстве.
  • Выпиливание отверстий и пазов.

Наличие в домашнем арсенале инструментов ручной фрезы ускорит и упростит выполнение задач по ремонту и созданию деревянных изделий при условии соблюдения правил работы с электроинструментом.

Правила работы с ручным фрезером

Работа ручной фрезой по дереву должна осуществляться при использовании рабочих перчаток и защитных очков: такая мера убережет руки от попадания заноз и других мелких травм, а глаза — от строительного мусора. Манипуляции необходимо выполнять не спеша, без резких движений: в противном случае результат может огорчить наличием брака («рваных» краев, канавок и пр.).

Снятие и закрепление ножа в струбцине необходимо осуществлять при помощи отвертки или входящего в комплект агрегата ключа. Важно закрутить резьбу прочно, но не переусердствовать с тем, чтобы не сорвать ее.

Движение должно осуществляться равномерно на протяжении всей работы двигателя. В противном случае результат не порадует качеством.

Новички зачастую прикладывают слишком большое или малое усилие при работе с фрезой. В результате страдает качество изделия. Не следует замедлять ход агрегата при выполнении поворотов режущего элемента, так как это может привести к перегреву фрезы и прожиганию древесины.

Необходимая глубина среза достигается путем калибровки — с помощью подъемного механизма, меняющего расстояние между штифтом и шайбой, расположенными рядом с электроприводом. Достигать ровного хода ножей в процессе работы помогает прямолинейная направляющая. Некоторые фрезы комплектуются круговой направляющей, позволяющей создавать ровные окружности большого радиуса. Фрезерование окружностей с радиусом менее 15 см осуществляется при помощи регулируемого центровочного штифта, вставляющегося в предусмотренное отверстие на основании инструмента.

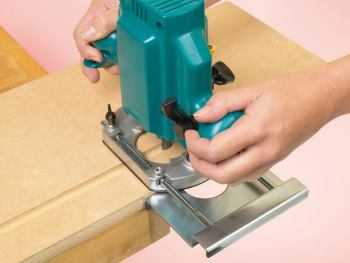

Фрезерование пазов осуществляется посредством закрепленного на корпусе фрезы углового упора. Обрабатываемая заготовка фиксируется в неподвижном состоянии — для безопасности и качества результата. Выборку пазов с глубиной более 5 мм рекомендуется осуществлять в несколько подходов. Это же правило распространяется на любые работы по снятию верхнего слоя заготовки на любую глубину.

Не следует приступать к работе с фрезером, не изучив правила безопасности. Фреза — источник повышенной опасности, способный стать причиной травм и увечий. Работа по дереву с ручной фрезой будет безопасной и продуктивной если:

  • Фреза будет острой (о необходимости заменить насадку скажет неровный край изделия и перегревающийся мотор).
  • Фрезеруемая деталь будет закреплена в неподвижном состоянии.
  • Глубина съема древесины не превысит 5 мм за один подход.
  • Замена насадок будет осуществляться только после обесточивания инструмента.

В ходе работы с фрезой важно следить за состоянием и «поведением» инструмента, соблюдать рекомендации производителя, имеющиеся в инструкции или на упаковке. Нарушение технологического процесса, равно как и отсутствие надлежащего ухода за инструментом, повлечет за собой нежелательные последствия. Одним из важнейших условий работы является правильный выбор насадки для фрезера.

Основные типы насадок

Существует множество насадок для работы по дереву ручным фрезером:

  • Кромочные. Снабжены подшипником, позволяющим задать расстояние от кромки детали до ножа. Используются для создания как фигурных, так и ровных краев у деревянных деталей.
  • Пазовые (спиральные, галтельные, ласточкин хвост, фасонные). Позволяют вырезать выемки и пазы.

Существуют как простые, так и наборные фрезы, собираемые из двух и более режущих элементов. Используя наборную фрезу, можно реализовать требуемую форму изделия.

Помимо формы, насадки для ручного фрезера отличаются толщиной, высотой, а также взаимным расположением ножей, что позволяет подобрать режущие элементы под любую задачу.

Наиболее распространенные приемы резки

При помощи фрезерования можно создать изделия из древесины. Резные перила, фасады мебели, декоративные элементы, всевозможные поделки и сувениры. Возможности этого инструмента ограничивает лишь сноровка и фантазия самого мастера. Существует ряд базовых элементов, создание которых должен освоить любой новичок. Освоение нижеперечисленных приемов резки позволит добиться выполнения сложных задач путем их применения и комбинирования.

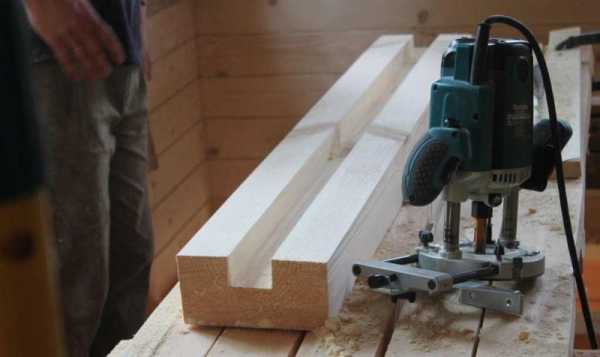

Открытый паз

В случае необходимости создать заготовку с пазом, начинающимся от кромки, следует расположить фрезу, чтобы нож выступал за край древесины. Поле этого следует установить режущий элемент и только потом запускать двигатель. Обработав кромку изделия, необходимо поднять нож, ослабить его фиксатор и отключить питание агрегата.

Глухие пазы создаются аналогичным способом, с той лишь разницей, что режущий элемент устанавливается не на краю изделия, а в точке начала прорези.

Глубокий паз

Если глубина требуемого паза превышает 5 мм, рекомендуется выполнять работу в несколько подходов, каждый раз увеличивая глубину выемки, особенно в случае работы с твердыми сортами древесины. Глубину последней выемки следует ограничить 1,5 мм — для гладкости детали и геометрии паза.

Узкий паз

Для обеспечения удобства и результата в ходе создания детали с узким пазом, рекомендуется прикрепить плоское основание к подошве фрезера. Эта деталь в тандеме с устанавливаемыми по обе стороны направляющими стержнями служит вспомогательной плоскостью, обеспечивающей правильную траекторию ножа. Важно задать расположение осей на одной линии с центром режущего элемента. Ручную фрезу ведут плавно и медленно, обеспечивая плотное прилегание направляющих к боковым частям заготовки.

Торцевая поверхность

Главным показателем правильной работы фрезой с торцевой частью деревянной заготовки является геометрическая точность и гладкость получившегося канта. При обработке торца необходимо начать ее выполнение с создания пологого среза путем движения ножа по направлению его вращения. Так будет обеспечено высокое качество выборки основного материала, после чего останется только подправить результат, ведя режущий элемент уже против направления его вращения.

Криволинейные кромки

Для создания криволинейных кромок ручным фрезером, необходимо обеспечить точность траектории движения его ножа, использовать оснащенные упорным кольцом шаблоны. При таком способе резки круглая пластина с бортиком, называемая «кольцом», движется вдоль шаблона, обеспечивая траекторию движения режущей части инструмента. Перед началом работы упорное кольцо фиксируется на подошве фрезера. Шаблон крепится на обрабатываемой детали, которая фиксируется струбцинами на рабочей поверхности.

Использование шаблонов при работе с фрезой позволяет изготавливать идентичные детали в необходимом количестве.

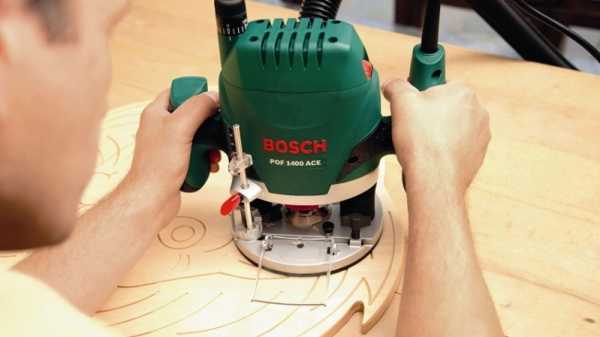

Декоративная отделка

Сложные резные элементы, объемные узоры, картины и надписи, фигурные вырезы, — все это можно создать в процессе фрезерования. С увеличением практического опыта мастера возрастет и сложность доступных ему проектов.

Художественная фрезеровка —востребованный способ обработки деревянных изделий, справиться с которым поможет знание основных азов процесса.

Для обеспечения устойчивости обрабатываемой поверхности, лучше всего воспользоваться тисками. Рисунок заранее наносится на изделие простым или столярным карандашом. После того как поверхность размечена и прочно закреплена под удобным для работы углом, начинается непосредственный процесс фрезеровки.

Во фрезере закрепляется насадка, которой аккуратно, слой за слоем, снимается древесина по нанесенному контуру, что придает изображению объем.

Современное зодчество редко прибегает к использованию ручных инструментов в процессе создания декоративных элементов. Резные наличники, замысловатые перила, мебель с рельефными узорами и вензелями, — эти изделия успешно создаются при помощи электрического ручного фрезера, обеспечивающего высокую точность и скорость художественной резки.

Техника безопасности

Осторожность при работе с ручным фрезером — залог безопасности мастера и результатов его работы. Основные правила безопасности:

  • Использовать только острые режущие элементы. Степень остроты ножа можно проверить, осторожно прикоснувшись к жалу фрезы кончиком пальца: если кожа «прилипнет» к лезвию — нож острый. Еще одним признаком недостаточной остроты ножа является перегрев мотора агрегата в ходе работы и «грязный» край изделия.
  • Проверять исправность электрошнура и штепселя агрегата перед каждым его включением.
  • Удалять пыль и строительный мусор из суппорта, корпуса и цанговой гайки.
  • Надежно фиксировать фрезу в цанге при помощи гаечного ключа.
  • После установки режущего элемента, следует фиксировать его в желаемом положении при помощи нажатия на рычаг суппорта.
  • Всегда использовать защитные очки при работе с фрезой, независимо от наличия в конструкции агрегата защитного экрана. Можно дополнить защиту респиратором.
  • Перед запуском электродвигателя — убедиться, что движущаяся часть не заблокирована.
  • Во избежание получения травм — сначала запускают агрегат и только потом вводят его нож в заготовку.
  • После окончания фрезерования — вынуть нож из детали, и только потом отключать двигатель.
  • В процессе работы держать в поле зрения вращающуюся головку фрезы и внутренний проем суппорта.
  • Перед заменые насадки полностью обесточить агрегат.
  • Обрабатываемые заготовки важно закреплять на рабочей поверхности при помощи струбцин.
  • Использовать только чистые ножи. В случае обнаружения на насадке загрязнений — очистить ее перед установкой.
  • При использовании кромочной фрезы с подшипником — убедиться, что он легко вращается на концевике, не заклинивается и не скрипит.
  • Использовать только исправный агрегат.

Ручная фреза по дереву —инструмент, который не займет много места, но позволит выполнить больштнство задач в процессе работы с древесиной. Агрегат сделает доступным мелкий бытовой ремонт и откроет возможности в области современного зодчества и личного творческого развития. Тщательно выбирайте фрезер, соблюдайте правила его эксплуатации, и работа с ним будет продуктивной и полной положительных эмоций.

remboo.ru

Как работать ручным фрезером — Мастер в доме

После приобретения ручного фрезера, у начинающего мастера могут появиться вопросы по технологии работы. Правда как правило, фрезер приобретают люди, которые уже имеют представление о деревообработке, но это бывает не всегда. Поэтому сначала надо просто познакомиться с фрезером и с популярными профилями фрез.

Эта статья именно для начинающих мастеров, поэтому начнем с самых элементарных вещей. При покупке фрезера надо проверить комплектность, в наборе должны быть ключи для затягивания гайки, съемный упор, биты (фрезы). У хорошего фрезера в комплекте могут быть запасные щетки, цанга и дополнительные направляющие с роликом, или штырем.

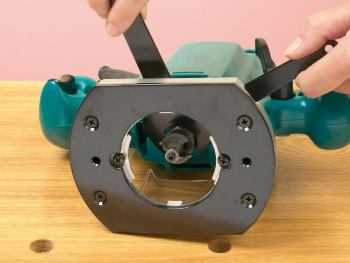

Фреза устанавливается снизу, в отверстие на валу и фиксируется цангой с помощью зажимной гайки. На фрезере упорная площадка подвижная, она позволяет менять глубину реза. Фиксируется глубина специальным зажимом с ручкой, а точная выставляется с помощью гайки на резьбовой шпильке. По виду и форме блокирующие фиксаторы могут немного отличаться у разных инструментов, но принцип действия у всех один.

Перед началом работы надо хорошо затянуть гайку на цанге, выставить глубину и зажать фиксатор.

Помните, что при быстром перемещении фрезера могут появиться мелкие сколы на профиле, да и нагрузка на инструмент заметно вырастет. Медленное движение фрезы дает более чистый профиль, но при этом возникает риск пригара на профиле. Что так же не есть хорошо, потом эти места трудно вышкурить.

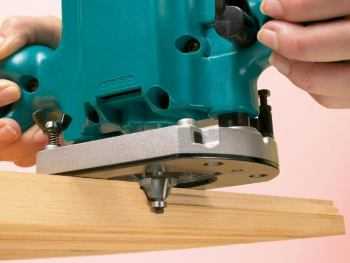

Для того, чтобы сделать профили на кромках деталей, существуют фрезы с опорным подшипником.
Фрезеровку на кромках столешниц называют общим словом «калевка», хотя сами профили могут отличаться по форме.

Для прохода профилей на расстоянии от кромки детали, используются концевые фрезы без подшипника. В этом случае обязательно использование направляющего упора, иначе канавки и пазы не получатся ровными. В любом варианте фрезер с фрезой должны идти по какому то упору. Для более серьезной работы пригодится стол для фрезера своими руками.

Набор фрез.

Конусная фреза применяется для прохода канавки V — образной формы. Канавка или паз проходится как для декорирования поверхности, так и для сборки деталей.

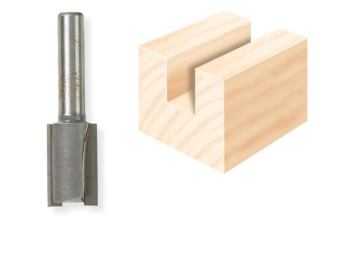

Для фрезеровки пазов используется прямая концевая фреза «бочонок». Такие фрезы есть концевые, для работы с направляющим упором и с подшипником для копирования фигурных заготовок.
Фрезы с подшипником применяются для движения по шаблону, а фреза называется «копир». Близко к теме, статья шаблон для фрезера.

Пазовальная фреза «ласточкин хвост», применяется при обработке деталей, для изготовления шиповых соединений.

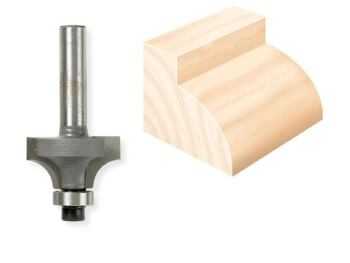

Профильные фрезы с опорным подшипником, используются для обработки кромок деревянных деталей. Такой профиль подходит для столешниц, можно сказать что это один из вариантов «калевки».

Фреза для прохода внутреннего овала на кромках деталей, старое название «галтель». Обычно такие фрезы называют «грибок».

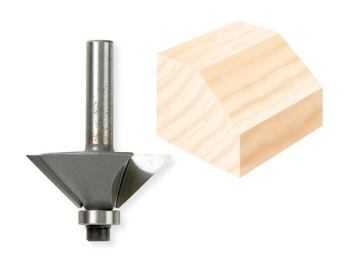

Для снятия острого ребра используют фрезу с заточкой под 45*. Этот профиль применяют часто и называют «фаска».

Картинки diynetwork.com

Похожие статьи:

mastervdome.ru

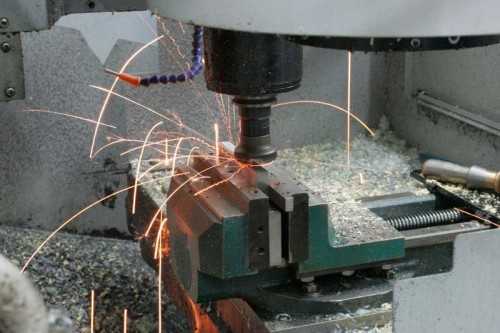

Как работает фрезерный станок

Обработка металлов или дерева зачастую производится с помощью различных видов инструментов. Очень часто для этого используют специальные фрезерные станки, которые позволяют получать отверстия или другие типы разъемов определенной формы и размера.

Существует несколько видов таких конструкций, предназначающихся для работы с конкретным веществом. Узнать подробные характеристики таких систем можно на сайте http://stanmar.ru/catalog/frezernye-stanki/.

Основные характеристики

Фрезерные станки являются основным инструментом для обработки различных заготовок из металла или дерева. В их состав входит несколько рабочих частей:

  1. Станина, на которой крепится заготовка. Выполняется в виде своеобразного стола.
  2. Фреза, закрепленная в шпинделе.
  3. Приводные механизмы. К ним можно отнести электрические моторы, управляющие работой всей системы.

Обработка на фрезерном станке может производиться только в одной плоскости (горизонтальной или вертикальной) или в нескольких. Последние виды инструментов являются универсальными и позволяют изменять положение фрезы на конкретный угол.

Принцип работы

Фрезерные станки довольно сложные системы, состоящие из множества узлов. Но все эти конструкции работают по одному принципу. Работу станка можно описать несколькими последовательными шагами:

  1. В первую очередь заготовка крепиться на рабочем столе с помощью специальных зажимов.
  2. Затем выбирается фреза, которая может иметь различную форму, и фиксируется в патроне.
  3. После запуска станка, рабочий орган перемещается к заготовке и начинает удалять материал. Получается своеобразное сверление, выполняющееся в нескольких направлениях.
  4. Фреза может перемещаться по нескольким плоскостям, что позволяет выбрать, например длинный паз на торце заготовки или внутри нее. При этом фреза двигает в одном из направлений указанным оператором. Современные станки позволяют также изменять угол наклона инструмента. При этом можно получить очень сложные пазы, имеющие определенный размер и угол наклона, адаптированный к будущей системе, где будет применяться деталь.

Фрезерные станки зачастую используются при обработке металла, но также они популярны и в деревообработке, где есть необходимость получения не только точных отверстий, но разной красивой формы. Для таких целей обычно применяют ручные конструкции, основанные по принципу дрели, но с различными насадками.

Смотрите также:

Как делают асфальт? http://euroelectrica.ru/kak-delayut-asfalt/.

Интересное по теме: Как настроить терморегулятор на твердотопливном котле?

Советы в статье "Монтаж трансформаторных подстанций?" здесь.

Нюансы работы фрезерного станка можно узнать из этого видео:


euroelectrica.ru

Как работать с фрезером по дереву. Фрезер для врезки петель.

Работать с вертикальным фрезером нетрудно, хотя новичку инструмент может показаться сложным в обращении. От пользователя требуется аккуратность и знание основных моментов. О них-то и поговорим.

На фото:

Настройка глубины

Последовательность действий. Перед фрезерованием паза нужно задать необходимую глубину погружения. Механизм настройки у разных фрезеров порой отличается, однако чаще всего порядок действий таков:

1.Устанавливаем фрезу, ставим машину на ровную твердую поверхность, ослабляем фиксацию вертикального штифта и опускаем «голову» фрезера до тех пор, пока фреза не упрется в поверхность. Фиксируем «голову» в таком положении. Штифт должен стоять на ступени револьверного упора (если он висит, то опускаем вручную).

2.Регулируем указательный «флажок» на штифте так, чтобы контрольная метка встала напротив деления «0» шкалы. Штифт при этом должен оставаться неподвижным (лучше его зафиксировать).

На фото: вертикальный фрезер M8SA2 компании Hitachi.

3.Поднимаем штифт вместе с «флажком» до нужного значения шкалы. Если, к примеру, требуется паз глубиной 7 мм, то и контрольную метку следует поднять до уровня 7 мм.

4.Окончательно фиксируем штифт, а после поднимаем «голову» фрезера. Глубина задана!

Выборка глубоких пазов

Что нужно знать? Материал важно снимать понемногу. За один проход рекомендуют погружаться не более чем на 5 мм, хотя очень мощные фрезеры без труда снимут и более толстый слой (в мягкой древесине). При фрезеровании глубокого паза лучше выполнять настройку не от верхней ступени револьверного упора, а от одной из нижних. Но начинать работу — от верхней. Поворачивая упор перед каждым проходом, вы постепенно опуститесь до выбранного значения. Если древесина «подгорает» или нагрузка на двигатель велика, толщину снимаемого слоя надо еще уменьшить.

Как вести фрезер?

Направление подачи — встречное! Вести машину следует в таком направлении, чтобы острие лезвий фрезы двигалось навстречу массиву древесины. И только так! В противном случае фрезер станет вырываться из рук, паз получится неровным, а качество обработки будет крайне низким. В инструкциях неспроста размещают специальные схемы, где показано направление фрезерования.

Какую скорость выбрать?

На фото: вертикальный фрезер OFE 738 компании Metabo.

Подбираем оптимальное значение. Работа с фрезером чаще всего ведется на пониженной частоте вращения. При выборе скорости можно ориентироваться на инструкцию. Там, как правило, прописаны рекомендуемые положения регулятора частоты в зависимости от диаметра фрезы и свойств материала. Однако лучше пойти практическим путем. Например, для пазовой фрезы средних размеров установите колесико регулировки в положение 3 или 4. Если видите, что древесина «подгорает», выберите меньшую частоту. Если прижигания нет, а двигатель испытывает сильную нагрузку, скорость можно увеличить.

Оснастка и принадлежности

Работа с фрезером по дереву. Как правило, подразумевает использование дополнительных принадлежностей. Точное ведение машины обеспечивают упоры: параллельный из комплекта либо направляющий в виде ровного бруска или щита. Обратите внимание, что один или два края подошвы у фрезера спрямлены — специально под работу с направляющей.
Профильная обработка края (скругление, снятие фаски, выкружка) выполняется фрезой с опорным подшипником. Такая оснастка упрощает работу, ведь подшипник фрезы направляет машину точно по краю. Даже если будет допущена неточность, вы легко ее устраните дополнительным проходом вдоль заготовки.

Фрезер и углубления под дверные петли. Как работать с фрезером при выборке гнезд под карты петель? В принципе, сложностей нет, только желательно к краю двери пристыковать брусок потолще (здесь помогут струбцины). Благодаря большей площади опоры инструмент будет устойчив. Для настройки глубины поместите петлю между ограничительным штифтом и револьверным упором – так вы сразу получите необходимую глубину. Кстати, некоторые производители выпускают специальный фрезер для врезки петель. Такой фрезер для петель удобен в обращении и позволяет выполнить работу максимально точно.

Пригоночная фреза с подшипником поможет скопировать деталь или выровнять край щита после чернового распила. От вас потребуется подобрать «шаблон» (например, другой щит) с ровной кромкой.
А еще для копирования есть специальные втулки, монтируемые в подошву. Правда, с ними копия получается несколько больше оригинала, так как между бортиком втулки и лезвиям фрезы остается небольшой зазор.
Для фрезерования окружности используйте циркуль из комплекта. Важно следить, чтобы острие циркуля не выскочило из намеченного центра на заготовке, иначе круг не сомкнется.


В статье использованы изображения: metabo.ru, skil.ru, hitachi-pt.ru


www.4living.ru

Как работать ручным фрезером. Устройство инструмента и технология работ.

Каждый хозяин желает иметь такой набор инструментов, который выручал бы в любой ситуации. Ручной фрезер в нем просто необходим. Мало того, что в доме всегда много деревянных изделий, которые иногда требуют ремонта, так им еще можно работать для души. Дерево - этот прекрасный поделочный материал с приятным запахом и многим наравится. Также с фрезером можно работать по металлу, нужно только установить специальную фрезу.

Самым оптимальным вариантом будет приобретение ручного погружного фрезера. Такое название он получил благодаря своей функции - способности погружаться в материал на нужную глубину. Машин этой категории большая разновидность. Но самые универсальные - штанговые, которые по этой причине являются самыми популярными.

В устройстве этого инструмента нет ничего сложного. В нем разберется любой хозяин, инструкция ему в помощь. Рассмотрим сам процесс, навыки в котором нам нужно приобрести. Выясним, как работать с ручным фрезером.

Виды работ, выполняемые фрезерованием

С помощью этого инструмента можно изготавливать изделия абсолютно любых форм: от прямолинейных и плоских до эксклюзивных, с множеством фигурных вырезов и объемов. Основные приемы следующие:

  • обработка пазов и канавок, для получения разъемных не разъемных деталей.
  • профилирование (работа с кромками). Изготовление штапиков, карнизов, плинтусов.
  • обработка криволинейных поверхностей и их кромок, работа с шаблонами.
  • вырезание отверстий под замки и фурнитуру

Этапы процесса фрезерования

  • Подготовительный: выбор фрезы. Для мягких пород дерева и алюминия выбираем фрезу из быстрорежущей стали.
  • Определяемся с частотой вращения и устанавливаем количество оборотов на инструменте.
  • Установка фрезы происходит в несколько этапов:

- положить инструмент набок

- с помощью гаечного ключа или кнопки-фиксатора (если она предусмотрена), фиксируем шпиндель от

возможного проворачивания

- в зависимости от конструкции инструмента отпускаем или навертываем зажимную гайку цанги

- вставляем до упора фрезу (минимум на 20 мм.)

- здесь возможно понадобится еще один гаечный ключ, затягиваем зажимную гайку и отпускаем

шпиндель

  • Настройка глубины фрезерования . Настройка глубины погружения производится вертикальным ступором, который обычно имеет несколько ступеней.

- инструмент своей опорной площадью устанавливается на деталь, готовую к обработке

- устанавливается самый низкий упор

- ослабляем винт ограничителя

- разблокируем сам механизм погружателя

- медленно опускаем двигатель, вплоть до касания поверхности детали

- устанавливаем глубину погружения в позицию "0"

- поднимаем ограничитель до нужной нам глубины погружения

- зажимаем винт стопора

- разблокируем механизм погружателя и двигатель поднимается вверх

  • Выбор режима скорости фрезы. Важно знать, что чем скорость выше, тем более гладкой и ровной получается обрабатываемая поверхность. Но существует вероятность, что при очень больших скоростях возможно оплавление обрабатываемых срезов.
  • Установка направления вращения фрезы. Как правило, направление бывает встречным (когда кромка материала передвигается в одном направлении с инструментом)и попутным (когда кромка обрабатываемого материала и фреза движутся в противоположном направлении относительно друг друга). Правильным является встречное направление. Попутное используется редко и в исключительных случаях.
  • Фрезерование. Важно знать, как работать ручным фрезером. В этом процессе следует крайне внимательно соблюдать технику безопасности. Она подробно описана в инструкции к инструменту.

- начало прохода: включить мотор опустить фрезу в нужном месте (в сам материал или за его

пределами в зависимости от вида производимых работ).

- следует зафиксировать"головку" фрезера стопором

- продвигаем фрезер в нужном направлении

- при необходимости повторяем процесс

semidelov.ru
