Фреза для станка – Фреза по металлу – все виды фрез для фрезерного станка

Содержание

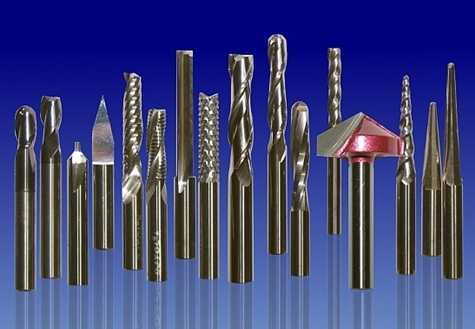

Какие бывают фрезы для станков с ЧПУ

Фрезы – одна из разновидностей режущего инструмента. В зависимости от особенностей крепления различают насадные и концевые инструменты. Фрезы концевого типа удерживаются в шпинделе за хвостовик, насадные – имеют отверстие посередине для фиксации на оси. Насадные фрезы для станков с ЧПУ практически не используются. В этой статье остановимся на разновидностях концевых фрез для ЧПУ оборудования.

Технология производства концевых фрез

На сегодня существует два способа изготовления концевых фрез: технология производства фрез из цельного сплава быстрорежущей стали и технология стальных фрез с напаянными пластинами.

Серийный инструмент производится из цельных твердых сплавов, в частности, из быстрорежущей стали. Цельнометаллические фрезы характеризуются максимальной жесткостью, высочайшей точностью линейных размеров, надежны при эксплуатации в разных режимах, включая максимальный.

Алмазные, крупноразмерные и фасонные фрезы со сложной геометрией режущих кромок изготавливаются по другой технологии. На стальном теле напаяны кромки из другого более твёрдого материала. Есть варианты фрез со сменными пластинами. Такой инструмент более уязвим при работе на максимальных режимах. Этим способом изготавливаются и фрезы для ручных фрезеров.

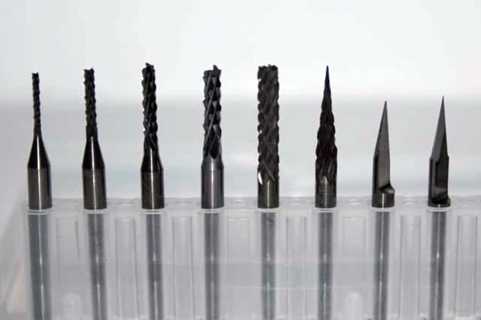

Фрезы по количеству заходов режущей кромки

По количеству режущих плоскостей различают одно-, двух-, трехзаходные. В отличие от однозаходного, многозаходный инструмент выполняет несколько режущих движений за один оборот. Теоретически, при одной и той же подаче, многозаходные фрезы обрабатывают поверхность чище, либо обеспечивают необходимую чистоту обработки при более высоких подачах.

При работе многозаходными фрезами важно, чтобы стружка не задерживалась в рабочей зоне, иначе инструмент сломается. Увеличение количества режущих кромок неизбежно связано с уменьшением ширины канавки. Поэтому чем меньше диаметр фрезы, тем меньше количество режущих кромок.

Удаление стружки из рабочей зоны производится вверх или вниз.

Однозаходные фрезы с выбросом стружки вверх

Фрезы такого типа идеально подходят для обработки вязких легкоплавких материалов, например, сплавов алюминия и полимерных материалов. Образующаяся стружка налипает на инструмент, а при работе однозаходным инструментом материал не разогревается до температуры плавления.

При необходимости обработки пластика фрезой диаметром менее 9,5 мм рекомендуется использовать однолезвийные инструменты. В случае применения инструмента большего диаметра более целесообразно выбрать двухзаходную фрезу. Однозаходные фрезы с разным углом заточки используются при обработке ПВХ, пенопласта, акрила, древесины, цветных металлов и их сплавов.

Фрезы концевые однозаходные

Однозаходные концевые фрезы применяется для обработки материалов с образованием крупной стружки. Это полимерные материалы типа акрила, пластика разной твердости, оргстекла, а также ABS, ПВХ, дерево, композит, ДСП, ЛДСП, фанера. Они обеспечивают высокоскоростную обработку с превосходным качеством поверхности и быстрое удаление стружки при фрезеровании.

Смотреть все однозаходные фрезы

Двухзаходные фрезы с выбросом стружки вверх

Фрезы с двумя лезвиями предназначены для обработки неплавких легких материалов, прежде всего – древесины. В типоразмерном ряду двухзаходных фрез для станков с ЧПУ представлены инструменты разного диаметра, начиная от минимального. Двухзаходные фрезы диаметром свыше 8 мм можно использовать для работы с полимерными материалами. Двухзаходные фрезы по металлу часто имеют защитное покрытие, благодаря которому их можно использовать для обработки практически всех металлов. Для обработки алюминия рекомендованы двухлезвийные фрезы с осевым углом 45°-55°. За счет довольно большого угла, лезвия преодолевают сопротивление материала с минимально возможным усилием, металл не разогревается до температуры плавления. Пологие канавки обеспечивают наиболее эффективный выброс стружки из зоны резания.

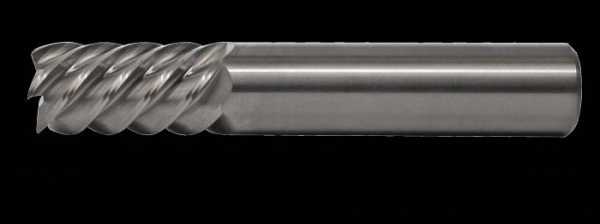

Трех- и четырехзаходные фрезы с верхним выбросом стружки

Многолезвийные фрезы для станков с ЧПУ используются реже. Такой инструмент незаменим для крупносерийного и массового производства, где требуется обработка большого количества сложного материала. Наибольшего внимания заслуживают фрезы со стружколомом. Они медленнее тупятся и снимают довольно большой объем материала за проход. Инструмент можно считать идеальным для чернового фрезерования МДФ, скоростного раскроя ламината и фанеры. Черновой чистоты обработки поверхности часто бывает достаточно для дальнейшего применения готовой детали. Если чистота обработки не принципиальна, фрезы со стружколомом более предпочтительны, так как период стойкости инструмента для чистовой обработки значительно ниже.

Применение многозаходных фрез оправдано и там, где необходима высокая скорость работы. Чем больше лезвий и меньше глубина фрезерования относительно диаметра фрезы, тем выше скорость резания.

Фрезы с выбросом стружки вниз

Сфера применения фрез с удалением стружки вниз – обработка тонких листовых материалов, причем за один проход можно резать несколько листов одновременно. В процессе работы фреза с нижним выбросом придавливает материал, тем самым исключая возможный сдвиг листа. При этом дополнительный прижим совсем не обязателен, что удобно.

Фрезы с прямыми лезвиями

Оптимальный выбор для работы в пазах. Благодаря этой особенности  фрезы для ЧПУ с прямыми ножами получили второе название – пазовые. Инструмент отлично справляется с обработкой многослойных материалов. Существует ряд специализированных фрез для работы по пластику, дереву и другим материалам. Специализация инструмента определяется особенностями заточки.

Компрессионные фрезы

К компрессионным относят фрезы со сложной геометрией режущих кромок. Верхний нож инструмента направлен книзу, нижний, соответственно - кверху. Такое расположение лезвий предотвращает образование сколов и других дефектов на поверхности обрабатываемого материала. Область применения компрессионных фрез для станов с ЧПУ – обработка ламината, мягкой древесины и других материалов, склонных к скалыванию и образованию ворса. Важно, что для компрессионных фрез характерен длительный период стойкости. Работать компрессионной фрезой можно в один или несколько проходов. При этом важно, чтобы нижний нож был короче толщины снимаемого материала. Пренебрежение этим требованием неизбежно сказывается на качестве резания. В таком случае инструмент работает как обычная фреза с удалением стружки кверху, а верхняя кромка материала повреждается нижним ножом.

Фрезы компрессионные

Фрезы компрессионные (со встречно направленными ножами) используются для обработки ламинированного дерева без образования сколов, как на верхней так и на нижней кромке реза. Данные фрезы отлично обрабатывают древесину средней плотности, фанеру и многослойные плиты, материалы с одно- и двухсторонним ламинатом, различные пластики, МДФ, ДСП.

Смотреть все фрезы компрессионные

Бор-фрезы (или "кукуруза")

Бор-фрезы, иначе – рашпильные фрезы, в среде профессионалов известны как «кукуруза». Разработаны для работы по абразивным и твердым материалам: твердым породам дерева, углепластикам, стеклопластикам, ХДФ (древесно-волокнистая плита высокой плотности). Скорость работы этого типа фрез почти не отличается от скорости обычного однозаходного инструмента. Дополнительной обработки поверхности после фрезеровки обычно не требуется. Но тем не менее, существуют фрезы "кукуруза" как для черновой, так и для чистовой обработки.

Фрезы кукуруза

Фрезы с двойной заточкой (типа кукуруза) применяются для обработки абразивных материалов с образованием стружки в виде пыли. Специальным образом расположенные режущие кромки рабочей части фрезы позволяют обрабатывать текстолит, стеклопластик и другие твёрдые композитные материалы.

Смотреть фрезы кукуруза

Фрезы для 3D-обработки

В группу фрез для формирования трехмерного рельефа включены инструменты со сферическим окончанием. Форма режущей части может быть:

  • Конической;
  • Цилиндрической.

Конические фрезы обеспечивают высокую точность работы при нанесении мелкого рельефа, что роднит их с граверами. Принципиальное отличие этих инструментов заключается в конструкции хвостовика. Благодаря массивному хвостовику, конические фрезы пригодны для нанесения глубокого рельефа, недоступного граверу. Окончание цилиндрической фрезы имеет больший диаметр и их чаще используют для черновой обработки, дорабатывая поверхность более тонким коническим инструментом.

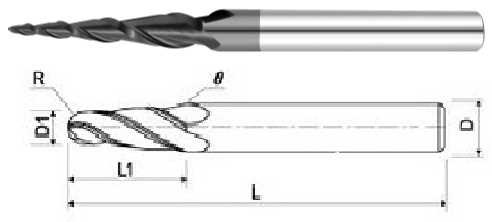

Фрезы конусные

Конусные фрезы идельно подходят для обработки высоких рельефов без черновой обработки. Благодаря конусной форме, фрезы имеют высокую прочность при маленьком диаметре кончика фрезы.

Смотреть все фрезы конусные

Допускается для финишной обработки использовать радиусные граверы. Они дешевле, однако требуют повышенного внимания при резке, т.к. имеют меньший запас прочности.

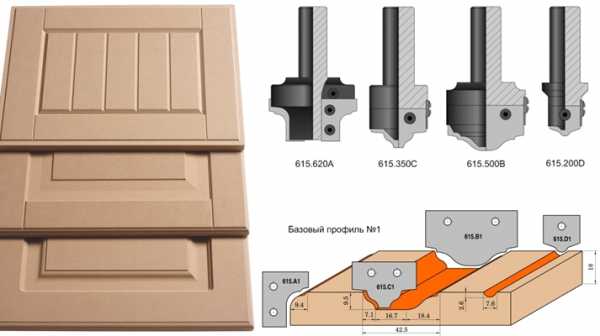

Фасонные фрезы

К фасонным фрезам относят все инструменты с фигурными лезвиями, предназначенные для получения фасонных поверхностей. В эту группу включают калевочные, V-образные, галтельные и другие специальные фрезы. Большинство фасонных инструментов выполняются по технологии сталь + напайки, так как она дает возможность точного изготовления режущих кромок со сложной геометрией.

Исчерпывающий ассортимент фасонных фрез в нашем каталоге представлен брендом ARDEN. Это Тайваньская компания, производящая высококачественный режущий инструмент как для ЧПУ оборудования, так и для ручных фрезеров.

Концевые фрезы ARDEN

Концевые фрезы ARDEN предназначены для обработки твердой и мягкой древесины, ДСП, МДФ, OSB, а также пластиков (в том числе на основе акрила), ламинированных материалов. Лезвия фрез выполнены из микрозернистого твердого сплава, что позволяет использовать их для работы на обрабатывающих центрах, станках с ЧПУ и ручных фрезерах повышенной мощности.

Смотреть все фрезы ARDEN

Граверы

Применяются для нанесения сложного рельефного рисунка. Отличаются формой, углом и площадью торцевой части. Граверы с плоским концом принеяются непосредственно для 2D-гравировки. Граверы со сферическими окончаниями функционально ближе к фрезам для 3D-обработки, однако отличаются от последних меньшей устойчивостью к сильным нагрузкам.

Подведём итоги

Оптимальное решение при выборе типа фрезы для станков с ЧПУ будет зависеть от особенностей производства, сложности выполняемой работы и технических характеристик материала. Хотя ассортимент фрез довольно широк, вопросов с их оптимальным подбором под текущие задачи обычно не возникает. Если у Вас появились вопросы, или требуется консультация - обращайтесь, оставляйте комментарии. Поможем разобраться и сделать верный выбор среди обширного ассортимента фрез для ЧПУ оборудования.

freza93.ru

Выбор фрезы для станка с чпу

Выбор типа фрезы для станка зависит от обрабатываемого материала:

1-заходные фрезы для станков с ЧПУ подходят для для фрезеровки "мягких" материалов: мягких пластмасс (оргстекло, акрил, ПВХ, плексиглас, пенопласты), деревянных материалов (древесина, волокнистая плита, ДСП), сэндвич панелей (алюминий / пластмассы) в выигрыше острые. Так как здесь проблема более скорого затупления предпочтительнее чем опасность засорения и поломки фрезы.

Данный тип фрезы в основном применяется рекламными и макетными производствами для быстрого раскроя материалов в том случае, когда не столь важно качество торца обрабатываемой поверхности. Однако глубина и длина одной канавки позволяет получать длинную стружку, которая препятствует забиванию фрезы, что увеличивает ее долговечность.

2-заходные фрезы для станков с ЧПУ подходят для для фрезеровки жестких материалов МДФ, Фанера, пластмасс (оргстекло, акрил, ПВХ, плексиглас, пенопласты), сэндвичей (алюминий / пластмассы) .

Спиральная фреза с двумя и более заходами применяется для обработки с образованием более мелкой стружки и с большим съемом материала за один проход. Количество зубьев и глубина канавок обеспечивает измельчение. При использовании фрез с большим количеством заходов можно добиться большей чистоты обработанной поверхности.

Спиральная двухзаходная круглая фреза позволяет получить наименее шероховатую поверхность благодаря меньшим вибрациям в процессе резания. Этот инструмент применяется для нанесения U-образной гравировки (например, текста) на поверхность материала, а также используется при окончательной или предварительной обработке трехмерных объектов (в зависимости от величины самых мелких элементов рельефа). При окончательной обработке такой фрезой твердых сортов дерева поверхность получается полированной и не требует дополнительной доработки. Также спиральные фрезы используют для предварительной и окончательной (зависит от геометрии обрабатываемой поверхности) обработки 3D-объектов и различных форм.



Наиболее часто встречаются фрезы с удалением стружки вверх. При работе фрезой с удалением стружки вверх на поверхности обрабатываемого материала может присутствовать ворс. Чтобы при прорезной резьбе(раскрой) получить чистую поверхность можно использовать фрезы с удалением стружки в низ , в которых сочетается правое вращение и левая спираль резьбы, что препятствует возникновению ворса на поверхности. При обработке ламинированных материалов используют компрессионные фрезы, которые позволяют получить поверхность без сколов, сохраняя облицовочный материал .

Сферические, или шариковые, фрезы для станков с ЧПУ применяются для 3D-обработки. Они обрабатывают дерево, пластик, сталь, цветные металлы (медь, алюминий, дюраль, латунь и т.д.). Данные фрезы позволяют получить поверхность с меньшей шероховатостью благодаря меньшим вибрациям в процессе резания.

Фрезы конусные двухзаходные, для станков с ЧПУ используются для работы с заготовками из дерева, ДСП, МДФ, пластиков, модельного воска и некоторых цветных металлов. Конусные двухзаходные фрезы иделаьно подходят для обработки высоких рельефов за один этап без черновой обработки. Благодаря конусной форме фрезы имеют высокую прочность при маленьком диаметре режущего кончика фрезы.







Фрезы изготавливаются из карбида вольфрама с добавлением упрочняющих примесей, покрытие  AlTiN (алюминий нитрид титана).

 Настройка конусной фрезы в программе ArtCAM описана в статье "Создание инструмента конусной фрезы в ArtCAM"

Фрезы с режущей частью в виде рыбьего хвоста при фрезеровке насквозь предотвращают появление неровностей, сколов, заусенцев на обратной стороне материала. Глубокая канавка позволяет поддерживать высокие подачи при высокоскоростной обработки обработке материала. За счет геометрии лезвия минимизируются вибрации, а геометрия фрезы способствует эффективному выбросу стружки из зоны резания.

Конический гравер применяется для обработки мелких 3D-элементов рельефа и при гравировке на поверхности материала (ABS, ПВХ, дерево, оргстекло).

Различия между фрезой и гравером
Гравер - это простой инструмент, разделенный пополам цилиндр, с последующей задней шлифовкой.
Форма может быть различна; наиболее распространены треугольные . В противоположность фрезам у них нет спиралевидного желоба для отвода стружки.

Основное отличие между китайскими фрезами и европейскими - это их ресурс, измеряемый в погонных метрах или часах работы машин. Поскольку стоимость европейских фрез, как правило, в 2-3 раза превышает стоимость китайских, выгода получается весьма ощутимая. Рассматривая вариант металлообработки, нелишним будет проверить точность изготовления фрезы. Как правило, фабрики, занимающиеся изготовлением фрез по металлу в Европе, имеют свои представительства и в Китае. Если же брать небрендовые китайские фрезы, то нужно тщательно смотреть угол заточки, глубину канавки и желательно поинтересоваться, из какого сплава они сделаны.

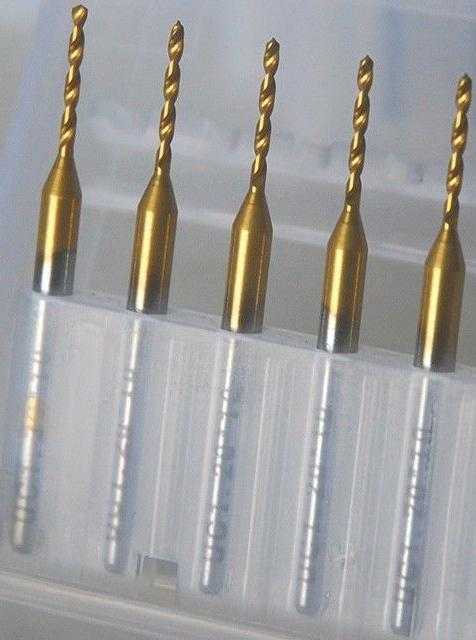

HSS фрезы с покрытием

Жизнь HSS фрезы с покрытием значительно увеличивается. Например, для нитрида титана (TiN) срок службы увеличивается в шесть раз.
Titan-Nitrid существенно жестче чем HSS, а также жестче чем HM. С Titan-Nitrid покрытием инструменты HM служат также дольше, хотя различие в твердости незначительное.
Более значительно покрытие отражается на число оборотов и подачу. Ее можно увеличивать и укорачивать таким образом время обработки. При фрезеровке алюминия TiN предотвращает внушающее страх запекание алюминия во фрезе. Покрытие действует как тефлон в сковороде (стружка скользит).



Трехзаходные или трехзубые фрезы.



Трехзаходные спиральные торцевые концевые фрезы применяются для фрезерования, раскроя, обработки пазов по твердым материалам,черновой и получистовой обработки сталей, в том числе нержавеющих. Три режущих кромки обеспечивают более высокое качество обрабатываемой поверхности, чем у 2-х и однозаходных фрез. Их главное преимущество – высокая жесткость при сохраняющихся неплохих характеристиках отвода стружки из зоны резания.



Ознакомиться с режимами резки на фрезерных станках с ЧПУ можно здесь.

cncmodelist.ru

Фрезы ЧПУ обработки: виды, выбор, использование

Вопрос-Ответ

Выбор качественного инструмента для станка с ЧПУ должен основываться на таких свойствах фрезы как износоустойчивость, прочность, сбалансированность.

Новые технологии не стоят на месте и современнейшие промышленные компании зачастую снабжены фрезерным станком с ЧПУ, который регулируется не вручную, оператором, а новейшими компьютерными проектами и индивидуальными электронными приборами.

Фрезерный станок обладает сложной системой, где режущий инструмент — самая важная его составляющая. Это происходит от того, что фрезерная обработка числовым программным управлением считается одним из самых точных устройств для резьбы.

Фрезерование древесины — это способ резания при помощи вращающихся вокруг оси фрез с несколькими режущими кромками. Фрезерная обработка числовым программным управлением производится на разнообразных фрезерных станках и механическим путем с помощью ручных фрезерных станков.

Фрезерные установки способствуют выполнению различных специальных процессов: резание, сверление, расчет пространства между отверстиями, которые требуют исполнения.

Проработка проводится за счет вращения лезвия, когда кромка касается заготовки, вследствие чего и происходит удаление слоя обрабатываемого материала.

Как выбрать режущий инструмент

На сегодняшнее время мировой рынок многообразен видами фирм — лидеров по производству режущего оборудования, таких как концерн Sandvik, Kennametal, Mitsubishi, ISCAR.

Весь подбор спектра оборудования разделяют на 2 группы:

  1. Инструмент со сменными пластинами – является более экономичным вложением, не требующим переточки;
  2. Монолитный инструмент.

Виды фрез по обработке

Основные виды фрез:

  1. Концевая. С ее помощью фрезеровка материала осуществляется по ряду линий. Зачастую, алмазные фрезы ЧПУ обработки, которые имеют две рассекающие кромки и напоминают сверло.
  2. Торцевая. В этом виде инструмент имеет форму цилиндра, а производные резьбы выступают на торцах. Применимы для ровной плоскости и частых обрабатывающих процессов.
  3. Дисковая. Применяют для формирования пазов и выемок. Многозадачный инструмент производит большинство операций, зависящих от количества и месторасположения режущих кромок.
  4. Угловая. Используют для фрезеровки края поверхности. В составе две режущие кромки, находящиеся одна к другой под разными углами.
  5. Фасонная. Используется для криволинейных фрезерных работ и формирования разноуровневых образцов. Фасонные лезвия фрезы для станка отличаются высочайшими характеристиками, и используются уже при финишной обработке, где срез выходит предельно аккуратным.

Профильный рабочий инструмент, который обрабатывается можно подразделить на типы:

  • для фрезерования изделий по дереву;
  • для фрезерования изделий из абразивных металлов;
  • для изготовления пластиковых элементов и полимерных элементов.

Прежде чем приступить к работе с фрезами, следует уяснить, что все фрезы для пластика и древесины не применяют для отделки изделий из металла, поскольку у фрезеров по металлическим изделиям совсем иная технология резки и производятся они из другого сырья. Древесина же обрабатывается гораздо проще металла.

Подбор фрезы

Как же подбирают фрезу? Нужно учитывать такие свойства как износоустойчивость, прочность, сбалансированность. Только имея в виду данные параметры, можно сделать выбор и подобрать ряд качественных инструментов для станков.

Самый важный упор при подборе фрезы следует сделать на функциональные способности приборов и их общетехнические критерии. Руководствоваться необходимо такими характеристиками, как:

  • тип фрезерного приспособления, который служит для выполнения значимых функций;
  • параметры рабочего места преимущества и обратная сторона различных моделей;
  • функциональные возможности;
  • дополнение к конструкции Т-образного паза, где он служит наиболее приемлемому креплению заготовки;
  • напряжение, достаточное для работы станков с ЧПУ;
  • виды: настольные, миниатюрные или профессиональные;
  • гарантии качества от производителя.

Порядок действий на станке

Такой порядок выглядит следующим образом:

  • Сначала нужно загрузить устройство в магазин механизма.
  • Привязка фрезерной машины. Все оборудование обладает различной длиной, по этому проводятся операции, назначения которых, оповестить станок, о местонахождении точек пространства. Иногда следует заранее настроить все параметры работы с помощью макропеременных, чтобы датчики привязки корректно использовались.
  • Привязка изделия к нулю, а именно необходимо настроить отдельную систему координат фрезой или при помощи ручных и автоматических датчиков.

Виды по обработке

Инструмент обладает однозаходными, двухзаходными, трёхзаходными режущими кромками. Так, двухзаходная фреза в назначении носит в себе два режущих ножа. Преимущественно, за один виток она режет дважды, а однозаходная лишь единожды.

  • Однозаходные, с обрезкой стружки вверх. Лидируют в фрезеровании пластмассы и вязких веществ.
  • Двухзаходные, с удалением стружки вверх. Подбирают при обработке древесины, легкой и неплавкой продукции.
  • Трех и четырехзаходные, с обрезкой стружки вверх. Используются при выполнении объемных работ, обладают высокой скоростью.
  • С обрезкой стружки вниз. Выбирают при использовании с тонким предметом или когда ряд листов обрезается одновременно. Преимуществом выбора является дополнительное надавливание поверху.
  • С ровными лезвиями. Применяются для резьбы фанеры и иных многослойных изделий.
  • «Кукуруза», рашпильные, бор-фрезы применимы в деятельности со стеклотекстолитом, материалами, обладающими высокой твердостью.
  • Компрессионные. Используют при производстве с деревом, склонному к возникновению ворса или сколов.
  • Фасонные. Инструмент с ножами для гибкого композитаи V-образные, галтельные, калёвочные. Задача — обработка фасонной поверхности.
  • Для рельефов и для обработки 3Д. Характерной чертой выступает сферический наконечник, с его помощью формируются рельефные поверхности.
  • Граверы. Как говорит само название, применяются для гравировальной деятельности.

vseochpu.ru

ручных, горизонтальных, вертикальных и с ЧПУ управлением

Фрезерование — один из самых универсальных способов обработки. В зависимости от метода подачи материала допускается обработка плоскостей, цилиндрических, вращательных и винтовых поверхностей, формирование пазов, шлицев, канавок и так далее. Рабочим инструментом станка выступает фреза.

Описание разновидностей фрез для станковЧто такое фреза?

Фреза – режущий инструмент с одним или несколькими лезвиями (зубьями). Во время работы она вращается вокруг своей оси с высокой скоростью. Зубья насадки касаются поверхности, удаляя часть материала и формируя рельеф.

Так же, как и сверло, фреза включает режущую часть и хвостовик. Но при этом формы рабочей части крайне разнообразны. Более информативными для характеристики инструмента являются его геометрические параметры:

  • диаметр – определяет величину рабочей зоны;
  • высота – расстояние между дном бороздки и режущей кромкой лезвия. Измеряется в радиальном сечении перпендикулярно оси;
  • ширина фаски – расстояние между режущей кромкой до пересечения задней и спинной поверхности лезвия;
  • окружной шаг – расстояние между точками соседних режущих кромок, измеренное по дуге с центром на оси;
  • величина затылования (если есть)– понижение кривой между кромками соседних лезвий. Затылованная часть позволяет сохранить профиль кромки при повторном затачивании.

Сфера применения

Количество операций, производимых с помощью фрезы, чрезвычайно велико. Что и объясняет их высочайшую востребованность.

  • Грубая обработка металлов и неметаллов – раскрой, резка, сверление, черновая обработка.
  • Высверливание канавок разной формы – пазы, бороздки, винтовые каналы, впадины косозубых колес и так далее.
  • Обработка углов и кромки.
  • Чистовая обработка и резка, изготовление деталей сложной геометрической формы: штампы, лопасти, пресс-формы.

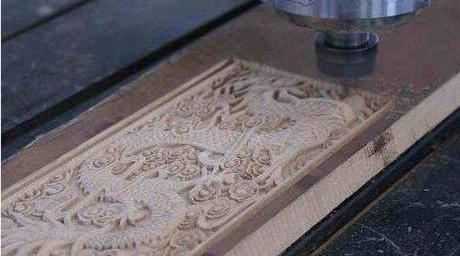

  • Художественное фрезерование – с помощью фрез вытачивают сложные изящные элементы из дерева, формируют на плоскости 3D изображения и орнаменты.

Разновидности

Классификация производится по целому ряду признаков:

  • По характеру материала – для графита, дерева, стали, чугуна, закаленной стали и так далее.
  • По составу режущих кромок – металлокерамика, твердые сплавы, алмаз, быстрорежущая сталь.
  • По конструкции – цельные, сварные, сборные (винтовое, болтовое соединение), напайные.
  • Существует классификация по функциональности – кольцевые, дисковые, по способу фрезерования – цилиндрическое и торцевое, и так далее.

Для фрезерно-гравировального станка

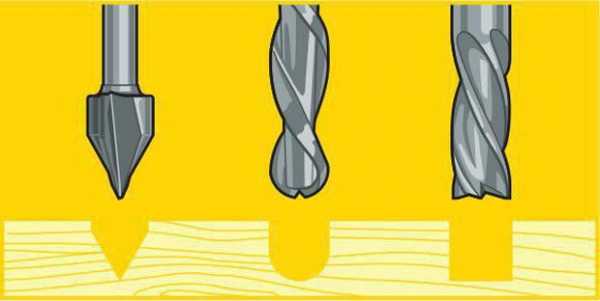

Применение фрезы определяется ее геометрией, то есть таким соотношением зубцов, которое придает материалу нужную форму. Хвостовая часть инструмента определяет способ закрепления в шпиндельной бабке.

Собственно метод работы станка для насадки значения не имеет. Поэтому классификация рабочего инструмента и фрезерно-гравировального станка связаны слабо.

По назначению фрезы разделяются на следующие виды:

  • Концевые – их особенностью является возможность работать во всех направлениях, а не только при осевом движении. Все кромки являются рабочими, то есть, формируют необходимый вид изделия.
  • Торцевые – используются при обработке плоских поверхностей. Здесь рабочими являются только вершины режущих лезвий. Формы их разнообразны, например, в виде ломаной линии или окружности. Обычно, торцевые фрезы более массивны и закрепляются жестко, что допускает более высокую скорость вращения.

Для работы с тугоплавкими металлами и сплавами, торцевые насадки оснащаются кромками из твердых сплавов.

  • Дисковые – разработаны для резки и отделки кромок и пазов. Пазовыми дисковыми прорезают неглубокие пазы. Двухсторонние и трехсторонние более универсальны и производительны за счет дополнительных лезвий на торцах. Для резки и производства узких пазов и шлицев используются тонкие диски – пилы.
  • Угловые – рассчитаны для обработки углов и кромок изделия. Одноугловая имеет режущие кромки с одной стороны конуса и на торцах. У двухугловой – для наклонных поверхностей, лезвия размещаются на двух смежных конических поверхностях. Двухугловые насадки отличатся лучшим балансом.

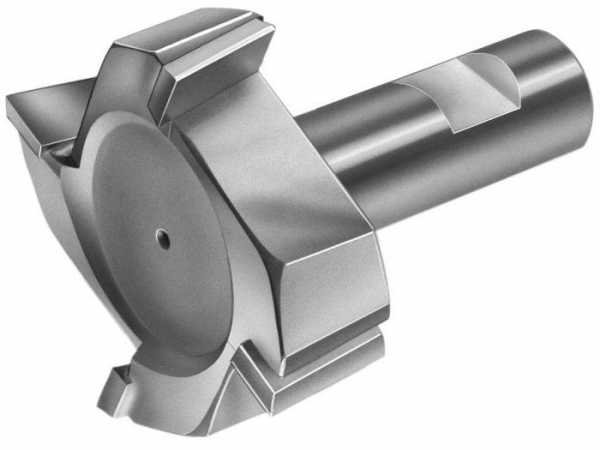

  • Фасонные фрезы – специальный инструмент для получения сложных профилей. Как правило, это резьба, винтовые стружечные каналы, фасонные канавки и так далее. Изделие выпускается с затылованными зубьями – с плоской передней поверхностью, или с остроконечными зубьями. Последние обеспечивают более чистую поверхность, но для их собственной заточки нужно специальное оборудование.

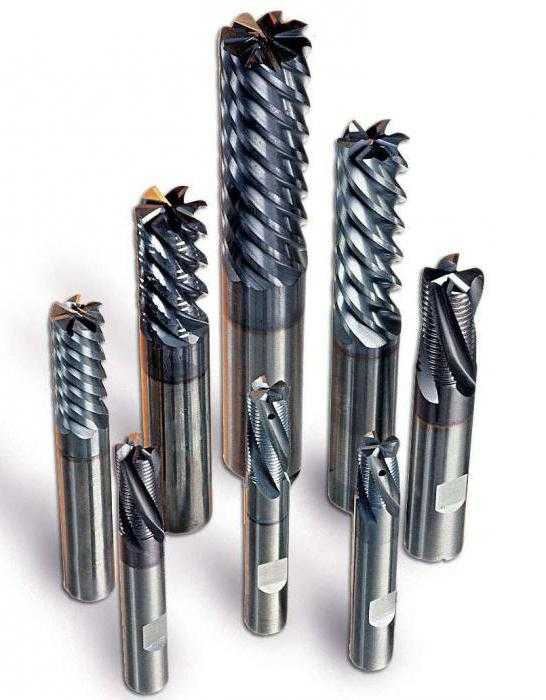

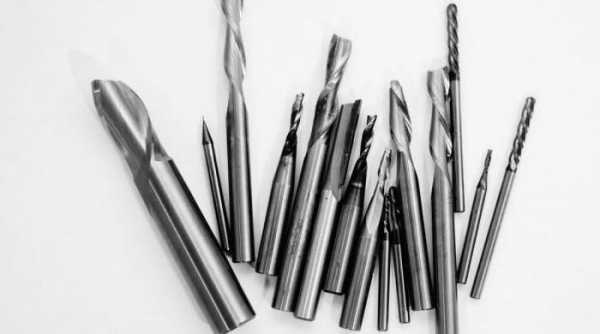

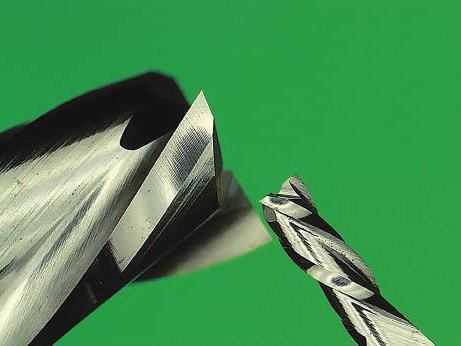

На фото изображены фрезы для автоматического станка

Виды фрез для станков с разным типом управления

В зависимости от производимой работы на фрезерный станок закрепляется необходимая фреза.

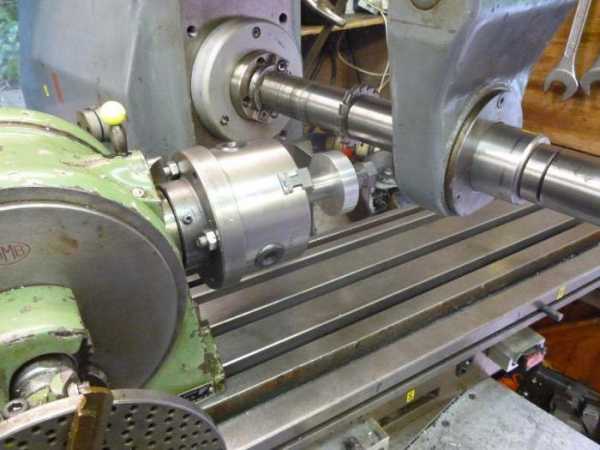

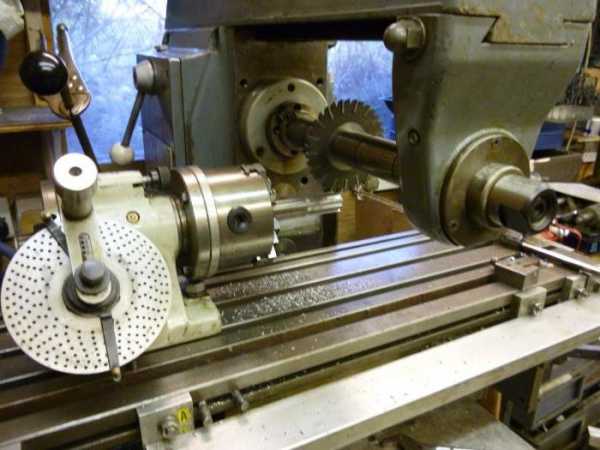

Для горизонтальных станков

В консольном горизонтальном станке шпиндель, а. соответственно, и насадка, закреплены горизонтально, стол относительно оси шпинделя перемещается параллельно или перпендикулярно. Существует модели, где возможен поворот на угол в 45 градусов.

  • Горизонтальные поверхности обрабатывают цилиндрическими фрезами.
  • Узкие и наклонные плоскости – угловыми.
  • Пазы выполняют двух- и трехсторонними дисковыми моделями.
  • Сложные пазы и канавки формируются фасонными насадками.

На бесконсольном горизонтальном станке осуществляются такие же операции, но с большей точностью. Конструкция его предусматривает перемещение рабочего стола, что позволяет обрабатывать наклонные поверхности и крупные изделия.

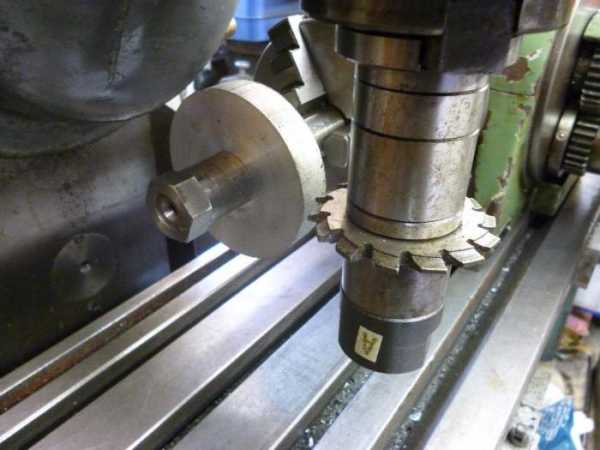

Для вертикальных

В этом случае шпиндель размещен вертикально. В некоторых моделях шпиндель может двигаться вдоль и вокруг своей оси, что расширяет список возможных операций.

  • Вертикальные и горизонтальные поверхности обрабатывают насадными торцевыми фрезами и концевыми.
  • Для наклонных плоскостей разной ширины подойдут торцевые и угловые насадки.
  • Фасонные пазы производят фасонными фрезами, отдельные виды, наподобие «ласточкиного хвоста» или «Т-образного» возможно сделать только на вертикальном станке.
  • Для получения шпоночных пазов требуются концевые фрезы.

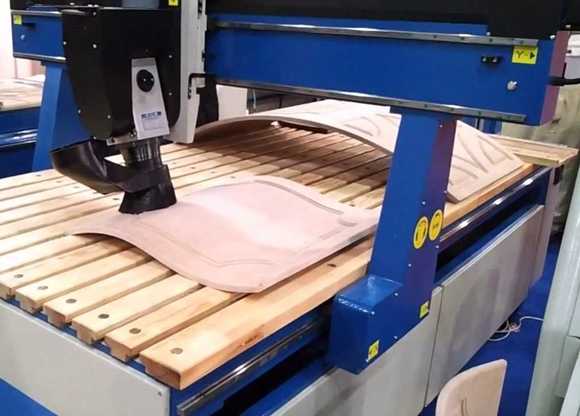

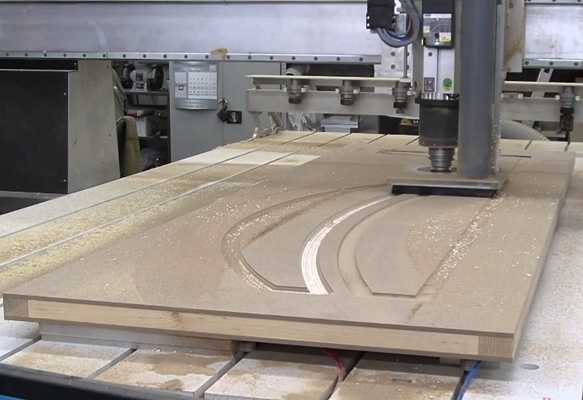

Для станка с ЧПУ

Фрезерный станок с ЧПУ позволяет полностью автоматизировать обработку материала. При установке автоматического сменщика насадок изготовление сложнейших деталей практически не требует участия оператора. Программа включает в себя точной описание операций, материалов и нужного инструментария.

Вторая отличительная черта станков с ЧПУ – высокая точность. ПО позволяет рассматривать изготовление детали в трехмерном пространстве, что исключает возможные ошибки при перерасчетах в плоскости.

ПО можно установить на любой носитель – вертикальный, горизонтальный, барабанный, копировально-фрезерный станок, насадки подбираются исходя из типа оборудования.

Крепление фрезы

Способы фиксации насадки на шпинделе зависят от типа фрезы, а также характера операций. Применяют несколько способов крепежа:

  • насадка одевается на центровую оправку, а та, свою очередь, закрепляется в коническом гнезде. Оправка используется для легких работ;
  • инструмент фиксируется на концевой оправке, вместе с ней образует концевую фрезу;
  • насадка с коническим хвостовиком вставляется в коническое гнездо и затягивает винтом. Это самый простой способ;
  • насадку с цилиндрической хвостовой частью фиксируют в патроне, патрон вставляют в коническое гнездо и затягивают гайкой;
  • фреза надевается на выступающий конец шпинделя. Таким способом закрепляют насадки с большим диаметром.

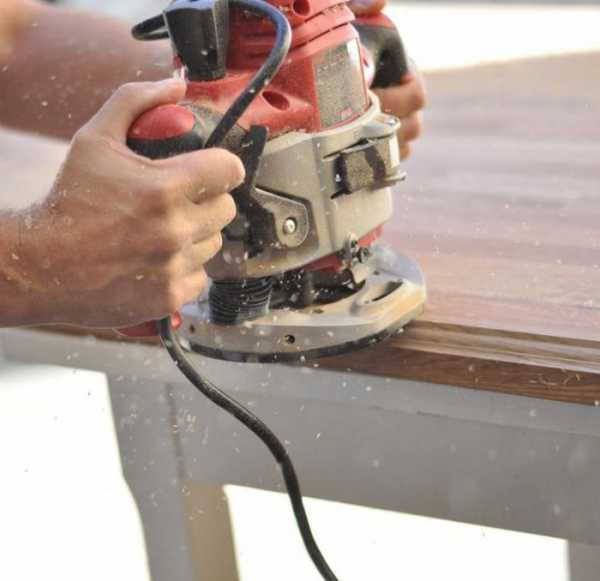

Для ручного станка

Для ручного фрезера чаще всего используются концевые насадки, так как в домашних условиях самыми популярными видами работ являются резка и обработка кромки. Продаются изделия поштучно или в виде наборов.

В наборе обычно присутствуют:

  • пазовые насадки;
  • конусные – для обработки края под углом в 45 градусов;
  • галтельные – для получения полукруглого паза;
  • V-образные – для канавой с углом в 45 градусов;
  • дисковые – для резки и формирования пазов разной глубины;
  • профильные – каждая насадка этой категории создают уникальную форму. Этот инструмент необходим для художественного фрезерования.

Торцевая фреза для станка с ЧПУ

Торцевая насадка благодаря меньшей контактной поверхности – вершины лезвий, позволяет формировать более сложный рельеф и при более высокой оскрести. На станках с ЧПУ торцевые насадки используются в большинстве операций по фрезеровке, в том числе и оргстекла.

Различают несколько их видов:

  • с одним зубом – подходит для черновой резки и обработки;
  • с двумя зубьями – для черновой и получистовой работы;
  • с более чем 3 лезвиями – для выборки и чистовой обработки мягких металлов и сталей.

Преимущество фрез при работе с оргстекломПреимущество

  • Фреза позволяет сформировать сложные по форме пазы и отверстия одним инструментом, а не множеством.
  • Замена насадка занимает в среднем около 4 мин.
  • Формирование пазов и обработка кромки осуществляется несколькими рабочими лезвиями, что сокращает сроки выполнения.
  • Инструмент не требует балансировки.
  • Фреза отличается высокой степенью безопасности.

Заключение

Фрезы – универсальный и простой в использовании инструмент, но при этом выполняющий массу различных операций: от раскроя стальных заготовок до художественной резьбы.

На видео представлены фрезы для станков с различной системой управления:

proakril.com

выбор станка, разновидности, мебельный фасад

Вопрос-Ответ

При производстве фасадов ЧПУ фрезы могут выполнить большой массив работы. Уменьшение затрат и улучшение качества продукции – основные задачи подхода.

При производстве фасадов ЧПУ фрезы могут выполнить большой массив работы. Изготавливать фасады становится гораздо проще и быстрее. Уменьшение затрат и улучшение качества продукции – основные характеристики данного подхода.

Выбор нужного станка

Всё чаще станки, оборудованные числовым программным управлением (ЧПУ), применяются на многих заводах и предприятиях, выпускающих мебельные фасады. Там подобные аппараты используются для фрезерования во время обработки МДФ-плиты. Применение ЧПУ и фрезы для фасадов при производстве позволяет уменьшить затраты и производственные циклы – время на транспортировку, погрузку и разгрузку, а также промежуточное хранение.

Подборка оптимального набора резцов является важным условием эффективного процесса изготовления. Перед тем, как начать их выбирать, необходимо определиться с присутствующим оснащением. Именно от него и будет зависеть конечный выбор. Большинство станков, используемых для обработки МДФ-плиты, оснащены цанговым патроном.

Стандартные фасонные фрезы обладают внушительным размером хвостовика, начиная от 20 миллиметров. Соответствующими должны быть и цанги. Для станков, оборудованных ими, подойдут концевые фрезы, обладающие цилиндрическими хвостовиками. Но перед их покупкой следует точно определить посадочный размер в патроне у цанги.

Если на производстве используется ряд станков, лучшим вариантом будет одинаковый диаметр у всех хвостовиков. Это предотвратит лишние траты на дополнительные комплекты резца. На ЧПУ станке, который оборудован насадной фрезой, можно также обрабатывать заготовки комплектующих фасада. Преимущественно на них фрезеруется фаска кромки или дорабатываются контуры детали согласно предварительно сделанным шаблонам. Резцы для таких станков имеют большую стоимость и используются при обработке древесных материалов.

Разновидности фрез

Мебельный фасад и его части могут проходить обработку при помощи такого оборудования:

  • фрезерного станка/стола;
  • фрезерной машины или специального центра, оснащенного числовым программным управлением.

Кромочные

Обработка ручной фрезерованной машиной осуществляется кромочными фрезами, имеющими подшипник. Кромочные резцы для воспроизведения оформления на передней части мебельных фасадов имеют шарикоподшипник. Однако ручной инструмент для обработки маленьких деталей является не слишком удобным. Он больше подойдет для крупных деталей, к примеру, криволинейные столешницы, с которыми лучше работать как раз некрупной машинкой.

Стандартные пазовые

Для фрезерно-копировального стола, который оборудован подшипником упорного типа, подойдут стандартные фасонные пазовые фрезы, которые имеют отличные друг от друга контуры режущих граней. При необходимости выбрать другой диаметр шарикоподшипника в ход идут кромочные резцы. Станки с ЧПУ оснащены цанговыми патронами для цилиндрического хвостовика.

Нестандартные

Современное оборудование способно при помощи единственной фрезы и необходимого программного оборудования сделать любую форму рельефа на фасадах. Но для умной траты ресурсов рекомендуется применять разные по своему наполнению наборы резцов при осуществлении основных действий. Для производства мебельных фасадов пригодятся фрезеры, профилирующие деталь. Также пригодятся резцы для сверления, обработки и гравировки.

Многозадачные специальные

Во время создания мебельного фасада и его профилирования применяются прямые пазовые или многозадачные специальные фрезы. Здесь подойдут их два вида, обладающие:

  1. Твёрдосплавной напайкой. Небольшой период эксплуатации и невысокий темп обработки, но низкая цена.
  2. Алмазными режущими гранями. Длительное время использования, высокое качество, хороший темп обработки, однако стоят дорого. Они отлично подходят для раскроя МДФ-плиты. Бывают стандартными или могут изготовляться по индивидуальным чертежам.

Производства, которые всё-таки покупают последний вариант с алмазными гранями, стараются максимально долго сохранять инструмент, используя при предварительной обработке черновые фрезы. Также инструмент с алмазными составляющими больше всего подходит для масштабного выпуска фасадов одного типа. Когда предприятие имеет более индивидуальную специализацию, то следует покупать резцы с напаянными ножами или сменными, изготовленные из твердых сплавов.

Специальные

Помимо вышеперечисленных существуют специальные фрезы, которые применяются для того чтобы выровнять наружность стола после его обработки профильными срезами. Это представляется возможным, когда на предприятие обладает станком с ЧПУ или обрабатывающим центром.

Во время замены инструмента тратится достаточно много времени, ведь необходимо переналадить станки, изменить режим обработки, произвести калибровку и прочие операции. Ради большей экономии в таких случаях следует приобрести универсальные резцы. Они позволят увеличить выпуск продукции и повысить производительность труда. Однако есть один существенный недостаток – единообразие фасадов.

Особенности работы с фрезой

На производстве нередкими являются ситуации, когда фреза начинает подрывать или выкрашивать покрытие в местах своего прохода. Обычно это происходит из-за её тупости. Но это не является столь серьезной причиной, чтобы сразу же производить замену. От подобной проблемы можно избавиться двумя способами:

  1. Глубина реза увеличивается на один-два миллиметра. В случае с тупой фрезой это окажет благоприятное воздействие на качество работы.
  2. Необходимо отдать инструмент на переточку. Но после установки необходимо будет изменить его диаметр.

Во время выбора фрез необходимо обращать внимание на направленность выброса стружки и уровень уклона ножа. Внешняя поверхность фасадов может производиться на ЧПУ-станке с помощью единственной фрезы или целого набора. В первом случае это – фасонный вид, во втором – пазовые и гравировальные. Величина и подбор комплекта будут зависеть лишь от уровня фантазии дизайнера и профессионализма оператора станка или другого оборудования.

vseochpu.ru

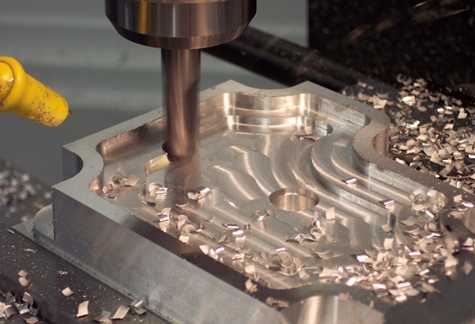

Фреза для фрезерного станка по металлу: виды, применение, обзор

Домашний уют 15 января 2016

Для того чтобы конструкции из металла обретали правильную и красивую форму, а также идеальные параметры, указанные в проекте, нужно осуществить обработку всех элементов. На сегодняшний момент для решения такой задачи есть несколько способов, однако самым востребованным из них является фрезерование. То, насколько точно выполнены данные работы, будет зависеть от правильно подобранной фрезы, которая выступает режущим материалом. Для того чтобы выбрать самый подходящий тип инструмента, нужно придерживаться определенных критериев, среди них - разнообразие и объем работы; качество металла, а точнее, толщина и мягкость; качество отделки, которая может быть вторичной или первичной; геометрическая форма основания, которое может быть плоской плитой. Проделать с помощью фрезы можно пазы или отверстия. Помимо прочего, важно учесть и заданную точность габаритов. Цена фрез по металлу может быть равна 300 рублям и выше.

Если предполагается выполнять массовые работы, которые предусматривают формирование нескольких разновидностей поверхности с разными линиями, нужно обратить внимание на наборы. Стоимость фрезы по металлу в этом случае окажется значительно ниже, а разнообразие комплектации позволит осуществить несколько разновидностей работы.

На что обратить внимание при выборе

Если вам необходима фреза для фрезерного станка по металлу, то при покупке в первую очередь важно учесть, какой производитель изготовил товар. Нужно выбирать марки, которые проверены опытом и временем, что позволит избежать некачественной заточки, быстрой поломки или неточности параметров нарезки на срезах. Далее представлен перечень производителей, который рекомендован профессионалами: Bosch, Hahnreiter, Optimum, "Атака", "Инструмент-сервис".

Второе, на что следует обратить внимание, когда приобретается фреза для фрезерного станка по металлу, это принцип работы механизма. Важно при выборе режущего инструмента качество станка. Таким образом, ручная фреза может быть автоматическим или полуавтоматическим прибором. К данному оборудованию предстоит подобрать подходящую насадку. Специалисты советуют учитывать и соответствие внутреннего крепления. Этот параметр важен так же, как и качество рабочей поверхности. Необходимо и наличие шпона, что требуется для плотного прилегания деталей к поверхности вращательного механизма.

Выбор фрезы по диаметру и качеству заточки

Когда выбирается фреза для фрезерного станка по металлу, нужно обратить внимание еще и на размеры, которые влияют на удобство работы с оборудованием и стоимость. Каждый мастер должен выбрать для себя наиболее подходящее сочетание. По структуре фрезы могут быть сборными или монолитными. Помимо прочего, чем лучше будет заточен инструмент, тем качество оформленного среза окажется выше. На его выполнение придется потратить гораздо меньше времени. Профессионалы не советуют выбирать фрезы, которые обладают уникальной заточкой. Это может оказаться как достоинством, так и недостатком. Подобная фреза будет сложно поддаваться восстановлению после того, как она затупится. Многим потребителям нравится предложение ряда производителей, которое выражено в сменных ножах. Они обеспечивают самое длительное использование.

Видео по теме

Выбор по материалу режущей детали

Если вам необходима фреза для фрезерного станка по металлу, немаловажно то, из какого материала будет изготовлен режущий элемент. Наиболее важно качество материала инструмента, что не будет зависеть от разновидности конструкции фрезы. Наибольшую распространенность в этом отношении получили твердосплавные изделия, которые предназначены для работы по металлу. Это обусловлено высокими показателями температурного сопротивления.

Почему стоит выбирать твердосплавные фрезы

Среди преимуществ таких изделий нельзя не отметить внешнюю прочность и жесткость инструмента, которая столь необходима для проведения соответствующих работ. Если вы хотите исключить в ходе манипуляций быстрое нагревание, то нужно выбрать данную разновидность фрез, так как они отличаются внушительной температурой каления. Если есть желание продлить беспрерывную обработку, то стоит воспользоваться такими элементами, которые оснащены внутренним стержнем охлаждения. Твердосплавные фрезы превосходно подходят для прочных труднообрабатываемых сплавов, среди которых можно выделить чугун, титан, нержавеющую сталь и легированную сталь.

Фрезы по металлу, ГОСТы которых соблюдаются при изготовлении, как правило, проявляют себя хорошо в процессе работы. Однако если вы приобрели изделие, которое отличается некоторыми отрицательными характеристиками в работе, то больше не стоит предпочитать того или иного производителя. Помимо критериев подбора, которые были упомянуты выше, нужно учитывать моменты, которые в некоторых случаях возникают в процессе обработки. Здесь можно отметить внушительное нагревание самого инструмента и оформляемых деталей, а именно усадку материала, завивание стружки, появление при формировании деталей наростов, последнее из которых касается пластичных мягких металлов. Сюда можно отнести и вибрирование.

Совет специалиста

К указанным условиям мастер должен отнестись с особым вниманием. Данные проявления способны повлиять не только на время проведения манипуляций и затормозить процесс. В конечном итоге вы можете столкнуться с низким качеством обработанной детали.

Особенности применения

Вы уже знакомы с тем, что заточка фрезы по металлу не должна оказаться уникальной. Однако нужно знать еще и то, что существуют разные типы изделий, которые предназначены для определенных типов работ. Важно ознакомиться с рекомендациями по использованию самых востребованных фрез в соответствии со спецификой манипуляций. Для декоративной и черновой обработки оснований в зависимости от типа инструмента нужно выбирать более внушительный диаметр стержня. Зубцы должны обладать большими размерами и меньшей частотой расположения. Что касается концевой фрезы, то она должна обладать меньшим количеством перьев. Изделия начальной обработки должны использоваться для грубой отделки, с помощью них можно будет создать очертания геометрической формы. При этом мастер будет избавляться от толстого слоя поверхности.

Фрезы для фасонных изделий

Для осуществления таких работ следует использовать изделия подходящего профиля. Самым простым вариантом считается создание угла с определенным градусом. Для этого принято использовать угловые фрезы. Насадки мультипрофильного типа помогают создавать каналы сложной формы.

Отрезание

Фрезы отрезные по металлу обладают формой окружности, по краю которой располагаются зубья. В зависимости от работы, можно подобрать разновидность изделия, учитывая размеры и чистоту зубчиков. Дисковая фреза по металлу должна быть выбрана и по толщине.

Оформление пазов и уступов

Для обработки и создания сложных и простых геометрических форм используют фрезы с треугольными, трапециевидными и прямоугольными уступами. В этом случае может использоваться торцевая фреза по металлу, а также концевая и дисковая. Изделия с круглыми пластинами позволят создать объемные формы.

Для внешних углублений разной формы и видов должна быть использована торцевая фреза по металлу. Что касается концевых, то с их помощью работу можно выполнить на внешней поверхности, а также оформить глубокие внутренние пазы.

Проделывание отверстий

Для выполнения отверстий необходимой глубины, которые могут быть сквозными, нужно использовать кромочные или концевые фрезы. Сюда можно отнести и корончатые изделия по металлу. Последние способны резать металл по кромке отверстия. Из-за этого они пользуются столь высоким спросом. Отдельно стоит выделить шаровую фрезу. Ее использование позволяет подправить разные формы и придать текстуру поверхности.

Нарезание резьбы и зубьев

Дисковая фреза по металлу превосходно подойдет для решения таких задач. Помимо прочего, вы можете использовать червячные изделия. Получить резьбу можно одним или несколькими инструментами, каждый из которых будет подобран отдельно. Например, одна фреза будет использоваться для проделывания отверстий, а другая - для нанесения насечек.

Заключение

После того как вы узнали, для чего используется фреза корончатая по металлу, а также другие разновидности подобных изделий, можете смело отправляться в магазин за тем, чтобы приобрести нужный товар, который подойдет для вашего инструмента. В качестве отличительной особенности последнего выступает возможность использования в тандеме с ним различных фрез, которые помогут выполнить работы разного назначения. Перед тем как сделать окончательный выбор, нужно удостовериться в том, что вами были просмотрены все доступные материалы, а также варианты из интересующей категории. Только так вами может быть подобрана фреза корончатая по металлу или любой другой расходный материал для фрезерных станков.

Источник: fb.ru

monateka.com

Фреза для станка по дереву: виды, характеристики

Фреза для станка по дереву: виды, характеристики

Современное производство требует повышения качества оборудования. Это позволит изготавливать самые разнообразные элементы из любых материалов. Древесина требует применения особого вида фрез для станков. Это обеспечивает качество готовой продукции, ее долговечность, а также позволяет придать изделию эстетичный облик. Фреза для станка по дереву, в зависимости от конфигурации, обладает рядом характеристик. Это учитывает мастер, выполняя обработку материала. Подробнее ознакомиться с подобным инструментом позволит классификация фрез по различному групповому признаку.

Общее понятие

Независимо от вида, фрезы для фрезера по дереву обладают общим строением. У них есть хвостовик и рабочая часть, на которой расположена режущая кромка. Для изготовления этих комплектующих используется высоколегированная сталь, которая обладает повышенной прочностью.

Форма узора фрезы, будь то дисковая или прямая ее разновидность, всегда точно выверена. Заточку производят при помощи специального оборудования с очень небольшим ударным воздействием. Это улучшает функциональные качества инструмента.

Имеет много разновидностей внешнего вида фреза для станка по дереву. Это дает возможность выполнять в соответствии со всеми нормами и требованиями черновую и финишную обработку заготовок. При этом обязательно учитывается сор древесины, ее плотность.

Группы фрез

Существуют две большие группы фрез по дереву, которые в диаметре хвостовика чаще всего бывают 32, 12 и 8 мм:

В первом случае их применяют под шпиндель диаметром 32 мм. Это комплектующие для стационарного фрезера.

Концевая, или пальчиковая, фреза 8 мм по дереву (бывает также 12 мм) применяется для изготовления деталей как на стационарном станке, так и на ручном оборудовании.

По типу конструкции эти детали могут быть сварные, цельные, напайные или сборные. А по функциональности их разделяют на дисковые, кольцевые, цилиндрические и торцевые.

Фреза может применяться на фрезерно-гравировальном, горизонтальном или вертикальном оборудовании, на станках с ЧПУ.

Конструкция зубьев

Фрезы по дереву условно можно разделить и по типу конструкции. Они могут быть цельными или сборными. Если подобный элемент оборудования небольшой, производитель может сделать его цельным. Это не так существенно повлияет на стоимость элемента. Но большие изделия имеют более мягкий стержень и очень прочную кромку.

Достоинством сборной фрезы для фрезера по дереву является возможность подобрать ее диаметр под нужный для заготовки размер. По мере истирания подобный элемент можно будет заменить новыми резцами.

Существует всего два вида заточки зубьев. Она может быть затылованная и остроконечная. Чаще применяют первый вариант. Эти изделия при заточке не уменьшаются в высоту, что часто случается при натачивании остроконечных зубьев. Подобное просто недопустимо в технологическом процессе.

По твердости существует группа фрез серии А для профессионалов и серии N для домашнего применения. В первом случае стоимость такого изделия будет значительно выше. Но долговечность и функциональность профессионального инструмента выше. Для домашних целей более чем достаточно более дешевых разновидностей подобных элементов.

Форма изделий

По форме разделяют несколько групп деревообрабатывающих орудий. Они могут быть пазовые, кромочные, комбинированные и фигирейные.

Первая группа предназначена для изготовления всевозможных пазов. К пазовым относятся:

  • фреза по дереву прямая;
  • галтельная;
  • конструкционная;
  • фасонная.

Для точной обработки кромок и торцов изделий из древесины мастер применяет кромочные разновидности. Они могут быть прямые, калевочные, фальцевые, конусные, фигурные, полустержневые.

Комбинированные разновидности содержат в своем составе пазовую и шиповую деталь. Их используют для сращивания или соединения деталей. Для тонкого материала или проведения работ повышенной точности используют фигирейные фрезы. Они могут быть горизонтальные и вертикальные.

Отдельной группой стоят насадные фрезы, которые используют для резки материала твердосплавные пластины.

Оборудование для фрезерно-гравировального станка

Фреза для станка по дереву представленного типа бывает нескольких разновидностей. Она может быть концевая, торцевая, угловая или дисковая. Первые две разновидности используются для обработки обычного материала.

Концевые сверла обладают поверхностью, которая совершает обработку во всех направлениях. Для плоских поверхностей подходят торцевые экземпляры.

Угловая и дисковая фреза по дереву используется для твердых пород. Ныне они имеют две или три стороны, что предотвращает быстрое истирание.

Если на подобном станке необходимо изготовить сложный профиль, то используют фасонные разновидности. Они обладают затылованными зубьями, что обеспечивает хорошую чистоту поверхности.

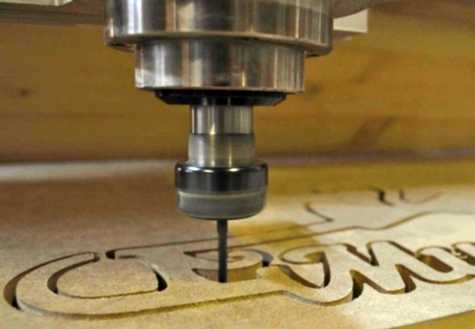

Станок с ЧПУ

Автоматизировать обработку материала позволяют фрезы для ЧПУ по дереву. Участие оператора при этом совершенно не требуется, если установить автоматический сменщик насадок. И это при том, что производить подобным методом получится даже очень сложные детали.

Оборудованию задается программа, которая включает в себя описание материалов, инструментов и действий. Это оборудование позволяет достигнуть высокой точности заготовки. Специальная программа рассчитывает исходя из трехмерного изображения детали ее плоскостные проекции. Это позволяет избежать ошибок при вычислении.

Причем подобную программу можно установить на любой тип станка. Фрезы для ЧПУ по дереву подбираются при этом в соответствии с типом оборудования.

Вертикальные и горизонтальные станки

Для вертикальных и горизонтальных станков учитываются особенности подобной обработки при выборе рабочего инструмента. Если шпиндель и насадка закрепляются горизонтально, существуют определенные принципы выбора оборудования.

Для горизонтальных поверхностей используют цилиндрические разновидности фрез. При обработке узких, наклонных плоскостей следует отдать предпочтение угловым разновидностям. Дисковая фреза по дереву выполняет нарезание пазов. Если же их форма сложная, то следует использовать фасонные виды.

В том случае, когда шпиндель размещен вертикально, следует выполнять следующие рекомендации. Поверхности нужно обрабатывать насадными торцевыми или концевыми фрезами. Если их плоскость наклонена, применяются угловые насадки.

Шпоночные пазы изготавливаются при помощи концевой фрезы. Также используются фасонные разновидности инструмента.

Уход за фрезами

Все фрезы по дереву, виды которых были рассмотрены выше, нуждаются в постоянном контроле со стороны обслуживающего персонала. Регулярно следует проверять степень заточки, а также целостность изделий.

После проведения работы фрезы очищают от грязи, смол и мусора. Их хранят в специально выделенном для этого месте. Если предполагается длительно не использовать эти детали, на них наносят машинное масло.

Быстрорежущую сталь допускается затачивать шлифовальными брусками или при помощи станка. Если же у насадки есть пластины из твердосплавных материалов, производить затачивание лезвий следует только на станке. Причем это оборудование должно обладать малой частотой оборотов.

Разрешается обрабатывать только плоские части рабочей поверхности резцов. Идентичность высоты в процессе выполнения такой работы остается в приоритете.

Ознакомившись с таким инструментом, как фреза для станка по дереву, можно правильно подбирать требуемый тип для существующих условий работы. Множество видов представленных изделий позволяет осуществлять работы наивысшей сложности. Готовые изделия при этом получаются наиболее качественными.

http://fb.ru

legkoe-delo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
