ЗИЛ ММЗ-554: характеристики, фото

Статья обновлена 13.05.2019

Транспортное средство ЗИЛ ММЗ 554 (в простонародье Колхозник), является надежным и удобным автомобилем для выполнения грузоперевозок. Применяется эта машина на территории СНГ в очень разных отраслях, что обусловлено техническими параметрами этого автомобиля. Он очень прост в использовании, надежен, а также на него очень дешевые детали.

Содержание:

• История выпуска ЗИЛ ММЗ-554
  • Модификации автомобиля ЗИЛ ММЗ-554
• Технические характеристики «Колхозника»

История выпуска ЗИЛ ММЗ-554

Производство подобных автомобилей началось еще в 1953 году, когда был выпущен первый грузовик ЗИЛ ММЗ 554. В тот период модель сразу стала лидером в сегменте грузоперевозок на всей территории СССР. Это было обусловлено послевоенным периодом, когда в стране происходило восстановление экономики, а востребованность в таком транспорте была колоссальной. Со временем происходило обновление модельного ряда, а также совершенствование технической части машин. Наиболее популярным стал выпуск ЗИЛ ММЗ-554М, который в простонародье получил название «Колхозник». Подобная модификация была оборудована самосвальным кузовом, использовать который было возможно для различных типов работ.

Наиболее популярные модели выпускались с 1964 года и на их основе в дальнейшем начали выпускать легендарный ЗИЛ-130. Первоначально это транспортное средство задумывалось в качестве многофункциональной платформы, которую будут использовать для иных модификаций. Так, на её базе созданы машины для сельского хозяйства, транспортировки промышленных грузов, а также пожарных автомобилей.

Автомобиль пользовался большой популярностью у потребителей

Модификации автомобиля ЗИЛ ММЗ-554

Всего же на базе данной платформы был создан целый ряд различных модификаций, некоторые из которых до сих пор применяются:

1. Пожарная машина, которая в период с 70-х годов составляла в СССР практически 100% всего автопарка пожарных частей.
2. Автовышка. Представляла собой распространенную модификацию, которая применялась длительный период времени не только в СССР, но и в странах совета экономической взаимопомощи и других социалистических государствах.
3. Цистерна. Применялась не только для перевозки различных питьевых жидкостей (воды, молока, кваса и т.д.), а также различных технических смесей для производства.
4. Насос. Такая модификация имела вид передвижной насосной станции, которая также была популярна на территории республик СССР.
5. Автокраны, а также экскаваторы. Подобные варианты платформы широко применялись аналогично с другими моделями, особенно при строительстве.
6. Будочные конструкции. Эти модификации использовались с целью перевоза людей, а также различных инструментов в разных сферах деятельности.
7. Мусороуборочные модели. Их назначением была загрузка мусора из контейнеров, которые находились в каждом дворе.

Указанные модификации обычно применялись в гражданской сфере, поэтому отдельно стоит сказать о вариантах автомобилей ЗИЛ 554, которые применялись в военном деле. Здесь также было разработано большое количество различных типов машин, наиболее распространенными из которых считаются:

1. Транспорт для личного состава. Представляет собой бортовой погрузчик, накрытый тентом, а внутри имеющий лавки. Использовался для перевозки солдат в большинстве воинских частей СССР.
2. Установщик свай. Подобное спецоборудование применялось с целью монтажа свай, на которых ставились временные мосты, а также переправы.
3. Полевая кухня, а также баня. Использовались во всех воинских частях, а их наличие считалось обязательным, особенно при проведении учений и военных действий.
4. Грузовые. Специальный тип транспорта, который применялся для транспортировки различных военных грузов начиная от боеприпасов и заканчивая вооружением.
5. Радары. Представляли собой специализированные модели, которые применялись в частях связи, а также разведки. На них устанавливалось радиотехническое оборудование и мобильные радарные станции.

Именно за счет своей неприхотливости и высоким техническим характеристикам подобный транспорт был очень распространен в воинских частях. Он успешно конкурировал с КрАЗом, КамАЗом и другими производителями подобных машин. При этом для многих моделей, использовавшихся в вооруженных силах, применялась специальная серия колесной базы, имеющая большую проходимость, а также грузоподъемность.

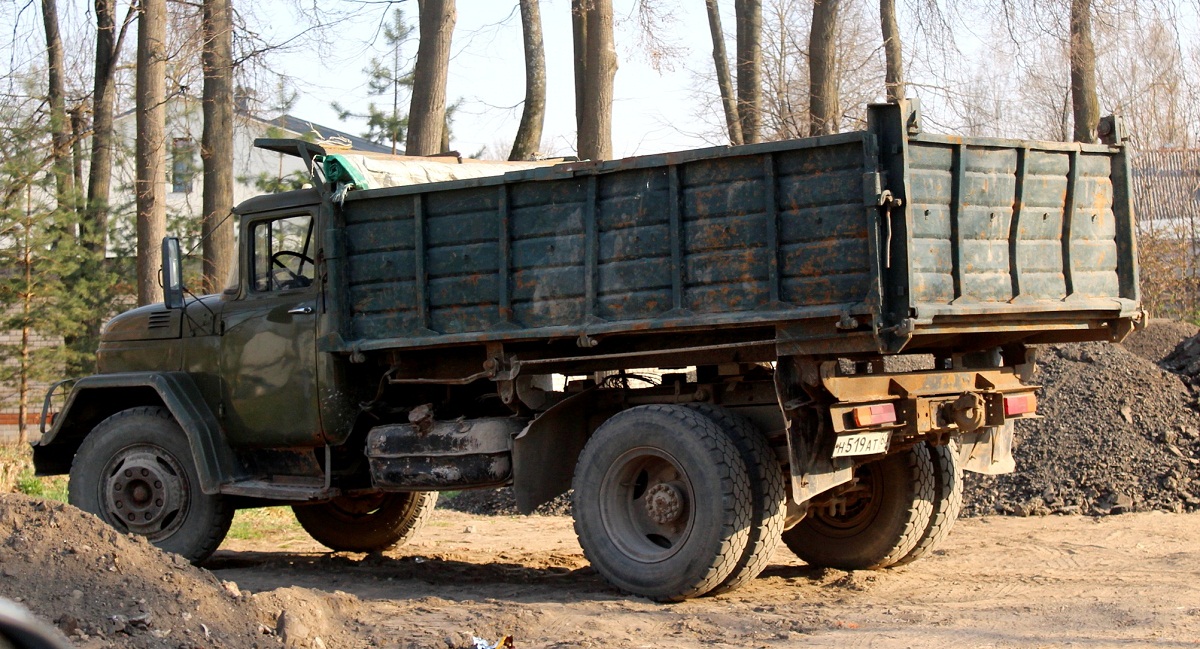

Грузовик с опрокидывающимся кузовом

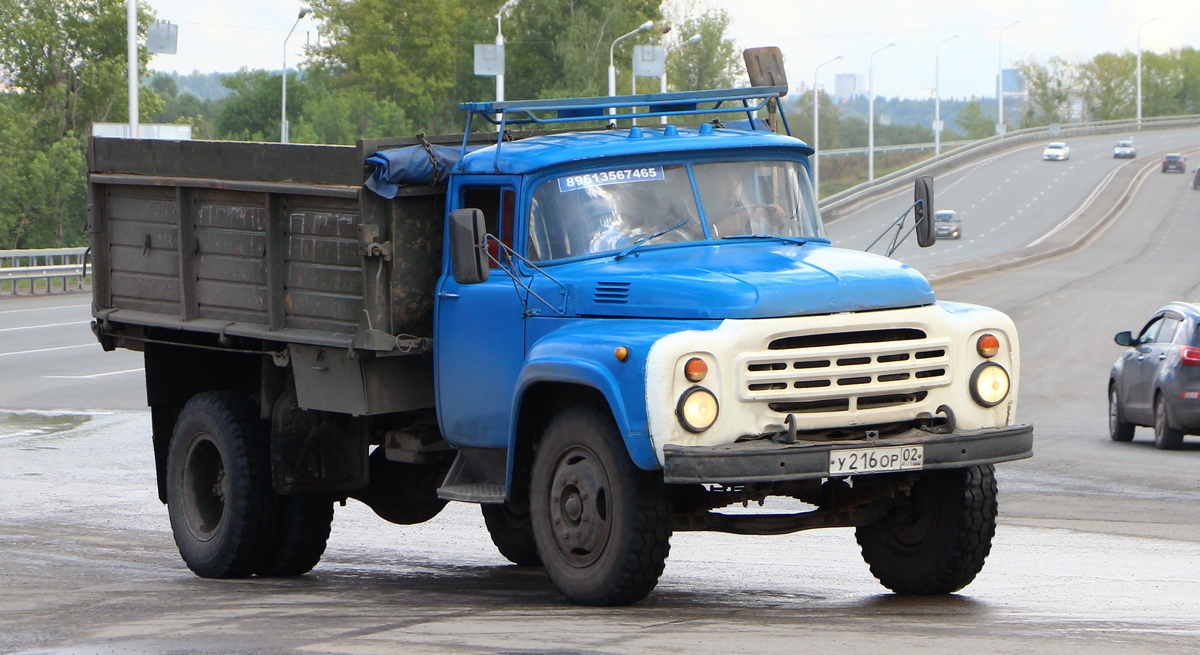

На видео или фото ЗИЛ-554 можно спутать с более поздней моделью ЗИЛ-130. Это обусловлено тем, что основные изменения заключались в технической части, а кузов оставался прежним.

Технические характеристики «Колхозника»

Именно высокие технические характеристики ЗИЛ ММЗ 554 стали причиной высокой популярности этой модели, а также количества выпускаемых на этой базе модификаций. Они выгодно отличали машину от транспорта, выпускавшегося, к примеру, на КамАЗе. Автомобиль был прост в обслуживании, его запчасти доступны для любой из модификаций, а конструкция подвески и трансмиссии позволяла передвигаться даже по сложным грунтовым дорогам.

Модификация ЗИЛ 554-м стала той моделью, которая была наиболее распространена на территории СССР. Она имела опрокидывающийся кузов, а также отличные технические параметры. Так, максимальная грузоподъемность агрегата составляла 9 т. Однако наличия больших тяговых параметров позволяло дополнительно использовать еще и прицеп с нагрузкой в 8 т.

Основными техническими параметрами грузовика считаются:

1. Колесная формула 4×2.
2. Общая масса снаряженного автомобиля – 14,1 т.
3. Масса в составе автопоезда – 22 т.
4. Максимальная грузоподъемность – 9 т.
5. Объем платформы составляет – 5 м3.
6. Предельная скорость – 90 км/ч.
7. Мощность двигателя – 150 л.с.
8. Объем топливного бака – 175 л.

Автомобиль ЗИЛ 553 представляет собой популярный грузовой транспорт своего времени в СССР. Его использовали в разных сферах, чему способствовало большое количество различных модификаций, а также высокие технические характеристики машины.

Читайте еще:

ЗИЛ-554-ММЗ: технические характеристики

История появления модели

Производство автомобилей серии ЗИЛ на ОАО «Мытищинский машиностроительный завод» началось еще в 1953 году. Одной из наиболее популярных моделей стала ЗИЛ-554, которая сошла с конвейера в 1957 году. Данная модель разрабатывалась специально для сельского хозяйства. Она отличалась от своих предшественников стандартным размером рамы и возможностью выгрузки товаров с трех сторон.

Смотреть галерею

За годы производства на рынок поступило большое количество модификаций, которые со временем дополнялись и улучшались.

В 1975 году ЗИЛ-554-ММЗ получил государственную награду «Знак качества».

Установка карданной передачи

Закрепить вилку-фланец карданной передачи на фланце редуктора заднего моста, затянув болтовое соединение. Поднять карданную передачу и закрепить промежуточную опору на поперечине рамы, надев на опору стопорную скобу и кронштейн, завернуть болты. При этом подушка опоры должна стоять перпендикулярно к оси промежуточного карданного вала. Привязать ленточным хомутом нижний край подушки опоры к кронштейну. Присоединить вилку-фланец промежуточного карданного вала к фланцу вторичного вала коробки передач. Момент затяжки этих соединений — 80÷100 Нм.

Читайте также:  Ивеко тракер (iveco trakker): самосвал, тягач, евротраккер, 420, технические характеристики, цена, аналоги Инфо

содержание .. 120 121 122 123 124 125 126 127 128 129 ..

Особенности

Отличительной особенностью автомобилей ЗИЛ-130 ММЗ-554 стала приспособленность к дорогам с плохим покрытием. Во многом благодаря этому данное авто пользуется популярностью до сих пор. Кроме того, это простой, надежный и неприхотливый самосвал.

Тем не менее многие считают его давно устаревшей моделью. Связано это с небольшой грузоподъемностью и большим расходом топлива. При грузоподъемности четыре тонны средний расход топлива составляет тридцать литров. При соединении с прицепом расход увеличивается еще литров на пять.

Смотреть галерею

Первые модели автомобиля ЗИЛ-ММЗ-554 выпускались с бензиновыми двигателями. Но во время непростой экономической ситуации, когда уменьшение производства низкооктановых марок привело к подорожанию бензина, от карбюраторов отказались. На замену им пришли дизельные двигатели Д-245. Новая модификация оказалась экономичнее.

Вопрос/Ответ

Индивидуальный регистрационный знак (номер) автомобиля.

В России основная часть регистрационных знаков образца 1993 года, в соответствии с ГОСТ Р 50577-93. Отличия по формату и/или размеру от стандартных имеют: номерные знаки маршрутных ТС, военных ТС, ТС дипломатических миссий, ТС МВД, прицепов, строительной техники и мотоциклов.
Стандартные номера состоят из 3 букв и 3 цифр. Буквы означают серию номерного знака, а цифры — номер. Примером может послужить описание автомобильного номера на данной странице, Р 094 ТМ 77 По ГОСТу для использования разрешены 12 букв кириллицы, которыые имеют графические аналоги в латинском алфавите (А, В, Е, К, М, Н, О, Р, С, Т, У, Х). В правой части номерного знака, отделенной вертикальной черной линией, расположены: флаг Российской Федерации и надпись «RUS», в верхней кодовое обозначение субъекта РФ, где был зарегистрирован автомобиль.

Все используемые автомобильные номера зарегистрированы. Для каждого административного района определен свой номер, общий для всех ТС, зарегистрированных в этом округе. Общее количество комплектов регистрационных знаков, которое может быть изготовлено для каждого субъекта России, определяется ГОСТом и составляет 1726272 шт.

Изначально в качестве кодов регионов применялись только числа от 01 до 89, по количеству регионов РФ на 1 января 1993 года. Однако количество регистрируемых автомобилей с каждым годом увеличивается, и номерных знаков с допустимыми комбинациями стало недостаточно. По этой причине в ряде субъектов России вводятся дополнительные кодовые обозначения, которые можно использовать на знаках; сначала началась выдача кодов регионов из девятого десятка (9х) (кроме кода 92), а затем перешли к трёхзначным кодам регионов. Три и более кодов региона используют Москва (коды 77, 99, 97, 177, 199, 197, 777), Московская область (, 90, 150, 190), Красноярский край (24, 84, 88, 124), Санкт-Петербург (78, 98, 178), Краснодарский край (23, 93, 123), Пермский край (, 81, 159) и Свердловская область (66, 96, 196), при этом Краснодарский и Пермский края получили еще один код «в наследство» от вошедших в их состав других субъектов федерации, 19 субъектов используют два кода региона. На данной странице указан номер из субъекта РФ: г. Москва.

После введения ныне действующего ГОСТа номера предыдущих образцов не изымались, по этой причине до сих пор на дорогах России можно встретить автомобили с советскими номерными знаками: образца 1980 года — из четырех цифр и трёх букв на белом фоне, и даже образца 1958 года — из двух двузначных чисел, разделенных дефисом, и идущих за ними трёх букв на чёрном фоне. Желтые номера образца 1947 года очень редко встречаются, часто бутафорские на ретро-автомобилях. На нашем сайте основной частью регистрационных знаков являются номера частных транспортных средств (Р 094 ТМ 77). Для размещения информации о номере автомобиля обязательно требуется фото ТС, его Марка и Модель (ЗИЛ ММЗ-4505).

Характеристика ЗИЛ-ММЗ-554

Базовые модели самосвала изначально имели два варианта бензинового двигателя:

• С восемью цилиндрами и жидкостным охлаждением.

• С шестью цилиндрами и мощностью 110 лошадиных сил.

И в том, и в другом варианте в качестве топлива использовался бензин А-72, а позднее А-76. Объем бака для топлива — 175 литров.

Дизельные моторы Д-245, которые стали устанавливать в более поздние модели, имел мощность до 150 лошадиных сил. Этого было достаточно для разгона без прицепа до девяноста километров в час. Расход топлива при полной нагрузке и скорости движения до сорока километров в час составляет двадцать восемь литров. При подъеме груженого авто расход увеличивается до пятидесяти литров.

Смотреть галерею

Механическая коробка передач имеет пять передач.

На остановку при движении по ровной дороге без уклонов со скоростью тридцать километров в час необходимо одиннадцать метров. Система торможения ЗИЛа пневматическая. Тормоза барабанного типа.

Кузов цельнометаллический, с рессорами. Кабина вместительностью три человека. Ветровое стекло на ЗИЛ-554-ММЗ панорамное, слегка изогнутое. Благодаря этому улучшается обзор.

Габариты самосвала: длина — 6,7 м, ширина — 2,5 м, высота — 2,4 м, общий вес — 9,4 тонны. Длина платформы автомобиля составляет 3,8 м, ширина – 2,3 м, высота — 0,6 м, площадь – 8,7 м2. Объем кузова при этом равен пяти кубическим метрам. Увеличение высоты кузова за счет наращенных бортов увеличивает полезный объем кузова до восьми кубических метров. Кузов поднимается на пятьдесят градусов.

Кузов самосвала изготавливают из металла, грузовика – из дерева.

Конструкция и устройство

Технические характеристики автомобиля ЗиЛ-554:

• Колёсная формула — 4х2;
• Вес — 14,1 тонн;
• Максимальная масса груза — 9 тонн;
• Объём кузова — 5 кубических метров;
• Максимальная скорость — 90 км/ч;
• Силовой агрегат — карбюраторный, восьмицилиндровый;
• Мощность силовой установки — 150 лошадиных сил;
• КПП — механическая;
• Количество скоростей КПП — 5;
• Объём топливного бака — 175 литров;
• Вместимость кабины — 3 человека.

Производством 554-й модели занимался Мытищинский машиностроительный завод. Относится к классу среднетоннажных грузовиков. Три борта кузова откидываются для удобной погрузки или разгрузки. Шасси, которое лежит в основе машины, оснащено оборудованием для работы с самосвальным прицепом. В комплекте с машиной идёт специальный тент для закрытия кузова, представленный в виде брезента. Для перевозки габаритных грузов можно устанавливать надставные борта.

Цельнометаллическая кабина рассчитана на трёх человек — водителя и двух пассажиров. У водителя имелось собственное кресло, для пассажиров сделали совместный диван. В первые годы выпуска специалисты высоко оценивали уровень комфорта в салоне. Гнутое лобовое стекло обеспечивало шофёру хороший обзор дороги. Звуко- и термоизоляция сделаны на высоком уровне: достигнуто максимальное снижение шума от мотора, а зимой в кабине хорошо сохраняется тепло.

Двигатель

Мотор оснащён восемью цилиндрами, расположенными в V-образной форме. Для охлаждения используется жидкостная система. Силовой агрегат представляет собой упрощённую версию двигателя ЗиЛ-111 (лимузин премиум-класса, используемый для перевозки первых лиц государства).

В середине 70-х годов инженеры завода пришли к выводу, что для некоторых разновидностей комплекса мощности базовой силовой установки хватает с переизбытком. Чтобы сократить расход топлива, некоторые грузовики стали оснащать двигателем ЗиЛ-157Д. Он имел 6 цилиндров и развивал мощность в 110 лошадиных сил. Первоначально все силовые установки питались бензином АИ-72, затем перешли на АИ-76.

Экземпляры, собираемые для экспорта в другие страны, оснащали другими силовыми агрегатами:

• Perkins 6.345 — дизельная силовая установка, развивающая до 140 лошадиных сил;
• Valmet 411BS — дизельный двигатель с четырьмя цилиндрами, который развивал до 125 лошадиных сил;
• Leyland 0.400 — шестицилиндровый двигатель, питающийся дизелем, развивающий до 135 лошадиных сил;

Собирались версии для эксплуатации в северных районах, в которых температура опускалась до -50 градусов. Главной особенностью стало наличие предпускового обогревателя. В 1977 году разработали мотор ЗиЛ-138, который работал на природном газе.

Гидравлика

Гидравлическая система отвечает за подъём и спуск кузова. Основные элементы:

• Бак для рабочей жидкости. Вмещает в себя 17 литров материала;
• Механический насос. Работает за счёт вала коробки отбора мощности;
• Гидроцилиндр. Отвечает за работу механизма подъёма и спуска кузова.

Задняя передача КПП передаёт привод на коробку отбора мощности. Такое устройство обеспечивает значение передачи мощности в 4,5 лошадиные силы. В конструкцию гидравлической системы входит 19 деталей, которые вы можете посмотреть на рисунке ниже.

Трансмиссия

Привод осуществляется на заднюю ось. Сухое сцепление состоит из одного диска. Механическая коробка передач оснащена синхронизаторами на 2 и 3 и на 4 и 5 скоростях. Всего предусмотрено пять ступеней с постоянным зацеплением шестерён передач, кроме первой и задней.

Устройство трансмиссии стало инновационным для отечественного машиностроения в 60-е годы прошлого века. В последующие годы её улучшали. Ведомый вал получил подшипник на переднюю шейку, также улучшениям подвергались другие, менее значимые узлы трансмиссии.

Для передачи крутящего момента с коробки передач на задний мост используется карданный вал. Базовая(Колхозник) и удлинённая версии оснащены двумя валами. Между ними на раме закреплена промежуточная опора. Модификация с укороченной базой имеет один вал, для которого промежуточная опора не нужна.

Рулевое управление

130-е семейство впервые в истории отечественного автомобилестроения получило гидроусилитель в рулевое управление. При помощи ремня на коленчатом вале активируется работа двойного насоса лопастного действия ГУРа.

Электросистема

Оснащается одним приводом, работает под напряжением в 12 Вольт. Для стабильной работы грузовика используется аккумулятор ёмкостью 90 А/ч. Генератора переменного тока даёт транспорту максимальное значение в 60 А. Упрощённый силовой агрегат ЗиЛ-157Д оснащается генератором постоянного тока.
