Универсальный наномеханический вискозиметр Стокса | Scientific Reports

Abstract

Несмотря на то, что для измерения вязкости жидкостей использовались многие традиционные подходы, большинство методов не позволяют проводить быстрые бесконтактные измерения на образцах малого объема и универсально применимы ко всем жидкостям. Здесь мы демонстрируем простой, но универсальный вискозиметр, предложенный Стоксом более века назад, использующий затухание капиллярных волн, генерируемых электрически и измеряемых оптическим методом с субнаномасштабной точностью. Используя локальное возбуждение жидкостей слабым электрическим полем, мы генерируем квазимонохроматические распространяющиеся капиллярные волны и используем пару однолинзовых компактных интерферометров для измерения затухания капиллярных волн в режиме реального времени. {4 }~\text{мПа} \, \text{с}\). Кроме того, мы обсуждаем два дополнительных механизма демпфирования наномеханических капиллярных волн, вызванных трением дна и появлением верхнего нанослоя в микролитровых каплях. Такие самостабилизирующиеся капли в сочетании с прецизионными интерферометрами образуют интересную микроскопическую платформу для пикомеханической оптофлюидики для фундаментальных, промышленных и медицинских приложений.

Введение

Более века назад Стокс предложил концептуально элегантную и универсальную идею определения вязкости жидкости с помощью затухания наномеханических капиллярных волн ¹ . Однако было предпринято несколько попыток реализовать универсальную идею Стокса из-за проблем с управляемой генерацией и точным обнаружением наномеханических капиллярных волн в произвольных жидкостях. С помощью волоконно-оптического зонда измерялась вязкость объемной воды путем генерации стоячих капиллярных волн в контейнере длиной в фут 9. 0044 2 . Кроме того, волоконно-оптический интерферометр имел ограниченное рабочее расстояние, не обладал наноразмерной точностью и, что важно, не мог измерять вязкость окрашенных жидкостей, а также очень вязких медоподобных образцов.

Помимо того, что традиционные контактные методы требуют большого количества жидкости, они медленные. Например, пропуская жидкости через тонкие капилляры или отслеживая объекты, падающие через неподвижную жидкость, время измерения зависит от вязкого сопротивления и может составлять несколько часов для высоковязких жидкостей ³ .

Многие бесконтактные оптические вискозиметры на основе оптического пинцета ^4,5,6,7,8 , микрофлюидики ^9,10,11 и лазерной деформации поверхности ¹² также были разработаны. Методы, основанные на использовании оптического пинцета, определяют вязкость в микрометровом масштабе путем анализа движения оптически ограниченных микрочастиц в жидкости ^4,5,6,7,8 . Метод лазерной деформации поверхности измеряет вязкость, используя временную задержку отклика жидкости после импульсного лазерного облучения ¹² . Хотя полностью оптическое возбуждение поверхности раздела жидкости с использованием радиационного давления и оптического обнаружения динамики поверхности является привлекательным, эти подходы ограничены полупрозрачными образцами, поскольку в противном случае лазерное поглощение по существу вызывает тепловые эффекты, которые конкурируют с вязким демпфированием. Несколько методов использовались для изучения поверхностных волн в жидкостях, таких как фотонная корреляционная спектроскопия (PCS) ¹³ тепловых флуктуаций, рассеяние света ^14,15 , дифракция от динамической решетки на поверхности жидкости ^16,17,18 , визуализация ^19,20,21 , профилометрия ^22,23 и лазерная интерферометрия ^24,25 . В методе фотонно-корреляционной спектроскопии, хотя тепловые флуктуации могут возбуждать поверхностные волны в большинстве жидкостей, измерение затухания с использованием уширения линий рассеянного лазерного света требует времени интегрирования около 20 с и, следовательно, не может измерять наномеханическую деформацию в режиме реального времени. {4} ~\text{мПа}\,\text{с}\), в соответствии с их известными значениями. Кроме того, для микролитров неподвижных капель жидкости мы демонстрируем повышенное затухание поверхностных волн из-за нижнего трения и адсорбированного верхнего слоя по сравнению с объемной жидкостью, предполагая, что такие самостабильные капли в сочетании с прецизионными интерферометрами создают привлекательную микроскопическую платформу для исследования. пикомеханическая оптофлюидика. 9{2}} \end{aligned}$$

(4)

Путем измерения \(v_g\) и \(\alpha\) с использованием одновременного двухточечного обнаружения в нашей установке ( k — экспериментальный параметр и \(\rho\) известно) вязкость \(\eta\) можно точно определить из уравнения (4). Точность в \(\eta\) определяется погрешностью измерений положения зонда и амплитуды волны, которая оценивается как \(0,01~\text{мПа} \, \text{с}\) с использованием распространения ошибки в наших измерениях.

Результаты

Методика

Наша экспериментальная установка показана на рис. 1. Жидкий образец (\(\sim 30\) мл) был помещен в чистый стеклянный контейнер с прямоугольным дном для возбуждения капиллярной волны в основном вдоль оси x. Высота жидкости (\(h \sim 1\) см) была выбрана из условия глубокой жидкости, где \(h > 0,5\lambda\), для типичной длины волны капиллярной волны в диапазоне ( \(\lambda = 0,2{-}1\) см). Этот режим параметров также позволяет избежать дополнительного демпфирования из-за вклада трения от нижней поверхности контейнера. Объем образца можно дополнительно уменьшить до нескольких мл за счет уменьшения размера основания контейнера и миниатюризации iLens и электрода.

Схема экспериментальной установки для измерения вязкости по капиллярным волнам. Капиллярные волны генерировались электрически с несколькими острыми краями, и их динамика определялась двумя простыми и компактными интерферометрическими датчиками. Высококонтрастные круговые интерференционные полосы были получены путем совмещения отражений от линз и поверхности жидкости. Фотодиоды (D1 и D2) регистрируют интенсивность центральной полосы на осциллографе. iLens1,2: однолинзовые интерферометры, BS: светоделитель. На вставке представлено смоделированное электрическое поле электрода при напряжении 50 В. Схематический рисунок создан в Canvas X, версия: X Built 9.25. https://www.canvasgfx.com/.

Полноразмерное изображение

Капиллярные поверхностные волны генерировались электрически с использованием гребенчатого электрода, состоящего из нескольких лезвий ножа с остротой каждого края около 250 нм (см. дополнительный рисунок S1 для изображения, полученного с помощью электронного микроскопа). Наша конструкция электрода усилила электрическое поле на поверхности жидкости, чтобы адекватно привести в действие жидкость при низком напряжении \(0{-}50~\text{V}\). Электрод располагался на несколько десятых миллиметра (\(\sim 100{-}200~\upmu \text{m}\)) над поверхностью жидкости, а общая ширина электрода \(\delta w =500~\upmu \text{m})\) был намного меньше длины волны возбуждения. Расстояние между электродом и жидкостью оптимизировано экспериментально, чтобы быть как можно ближе к поверхности жидкости для обнаружения срабатывания, не вызывая короткого замыкания из-за колеблющейся поверхности жидкости. Для возбуждения квазимонохроматических капиллярных волн на электрод подавалось синусоидальное напряжение заданной фиксированной частоты в диапазоне \((10{-}160~\text{Hz})\). Применение разности потенциалов между электродом и жидкостью создавало сильное электрическое поле (\(\sim 1000~\text{В}/\text{см}\)) под электродом и перпендикулярно поверхности жидкости. Моделирование Comsol электрического потенциала и линий электрического поля для экспериментальной геометрии показано на вставке к рис. 1 и более подробно описано на дополнительном рис. S2. Применение синусоидального локального возбуждения генерирует бегущие поверхностные волны точно такой же частоты, которые затем распространяются от источника. Поскольку поперечная длина лезвия (в направлении y) намного больше, чем его острота \(\delta w\), распространение волны происходит в основном по длине контейнера (в направлении \(\pm x\)). Амплитуда поверхностных волн экспериментально регулируется в диапазоне от нескольких микрометров до \(менее 100~\text{нм}\), контролируя приложенное напряжение или настраивая расстояние между электродом и жидкостью. Амплитуды капиллярных волн намного меньше возбуждаемых длин волн \((a<0,001\lambda )\), в соответствии с пределом применимости теоретических решений, чтобы избежать каких-либо нелинейных эффектов на дисперсию и затухание волн, которые могут возникают при возбуждении большой амплитуды ^26,27 . Стоит отметить, что наша электрическая активация хорошо работает для всех протестированных жидкостей, включая слабо (не) полярные жидкости, поскольку поверхности жидкости могут быть поляризованы осциллирующим электрическим полем, что приводит к обнаружению капиллярных поверхностных волн.

Для измерения наномеханического распространения и затухания капиллярных поверхностных волн мы измерили деформацию поверхности жидкости в двух разных точках с помощью пары универсальных интерферометров на основе одной интерференционной линзы (iLens). Ранее было показано, что интерферометр iLens обеспечивает точность около 20 пикометров на произвольных твердых поверхностях 9.0044 28 . Однако его применимость для зондирования поверхности жидкости ранее не демонстрировалась. He-Ne лазер (632 нм, 1 мВт на поверхности жидкости) был слабо сфокусирован \((2\omega _0=100~\upmu \text{m})\) на поверхности жидкости с помощью iLens и двух частичных отражения, одно от верхней поверхности iLens (опорный луч) и второе от поверхности воздух-жидкость, интерферировали на экране. В дополнение к тому, что это компактный и самокалибрующийся датчик, iLens легко воспроизводил кольца Ньютона, подобные высококонтрастным интерференционным полосам, для всех тестируемых жидкостей, включая гладкую прозрачную жидкость (воду) и черную диффузную жидкость (черные чернила). Пара датчиков iLens была разделена горизонтальным расстоянием \(\Delta x\), и iLens обеспечивал большое рабочее расстояние около 5 см от поверхности образца. Один из интерферометрических зондов (Зонд-II, см. рис. 1) был прикреплен к платформе линейного перемещения с размером шага \(0,05~\upmu \text{м}\) и горизонтальным перемещением 5 см для контроля расстояния между два зонда.

Для измерения затухания распространяющейся поверхностной волны в режиме реального времени мы измеряли амплитуды волн в двух точках \(x_1\) и \(x_2\) одновременно с помощью iLens1 и iLens2. Интенсивности центральных полос \(I_{D1}\) и \(I_{D2}\) измерялись независимо друг от друга с помощью пары пинхолов и быстрых фотодиодов \(D_1\) и \(D_2\) соответственно, а также электродное напряжение. Размер точечного отверстия обычно был менее 1 мм и оставался намного меньше ширины центральной полосы на плоскости детектора. Осциллирующая поверхность жидкости изменяет оптические длины между iLens1,2 и поверхностями жидкости в точках \(x_{1,2}\) и вызывает соответствующие изменения в сигналах частичных разрядов, которые использовались для непосредственного измерения амплитуд волн в двух точках зонда. Интенсивность центральной полосы обеспечивает самокалибрующееся измерение смещения поверхности. Вкратце, поскольку прошедший луч проходит двойной воздушный зазор между линзой и поверхностью жидкости, перемещение жидкости \(\lambda _{l}/4n=158~\text{нм}\), где \(\lambda _{ l}\) — длина волны лазера, а 9{\circ} \text{C}\) с \(RH\sim 55\pm 5\%\) во время эксперимента.

Вискозиметрия по затуханию капиллярных волн

На рис. 2а показаны наши измерения образца молока, воздействующего на частоту 40 Гц. Сигналы интенсивности центральных полос двух интерферометрических датчиков, разделенных расстоянием \(\Delta x = 2~\text{см}\), показаны вместе с синусоидальным приложенным напряжением (подробные данные см. на рис. S3). . Мы наблюдали, что в ответ на синусоидальное напряжение на поверхности молока возникают капиллярные волны той же частоты. Колеблющаяся поверхность жидкости периодически изменяет длину пути между линзой iLens и поверхностью жидкости, вызывая развитие интерференционных полос, как показано на рис. 2а. Во время положительного полупериода увеличение приложенного напряжения тянет поверхность жидкости вверх, вызывая развитие интерференционных полос наружу, которые схлопываются обратно при падении напряжения. Скорость развития полосы соответствует синусоидальной форме волны, соответствующей распространяющимся капиллярным волнам. Полосы развиваются равномерно в линейном режиме и замедляются вблизи впадины и гребня волны. Поскольку амплитуда волны экспоненциально затухает с расстоянием распространения, количество полос, возникающих во втором зонде, уменьшается по сравнению с первым зондом. Мы измерили амплитуду поверхностных волн, подсчитав количество полос, сдвинутых в одном направлении, и приравняв схлопывание половинных полос к 158 нм. Наш метод обнаружения предлагает субнанометровое разрешение для обнаружения наномеханических волн с точностью до миллионного часа. Вставка показывает экспериментальный минимальный уровень шума \(\sim 700~\text{pm}\), который рассчитывается после вычитания синусоидальной базовой линии ^28,29,30 .

Распространение и рассеивание капиллярных волн в молоке. ( a ) Интенсивность центральных полос \(I_{D1}\) и \(I_{D2}\) интерферометрических зондов, разделенных расстоянием (\(\Delta x=2\) см вместе с периодическим возбуждающим напряжением на частоте 40 Гц. На вставке показана точность нашего интерферометра с точки зрения остаточного шума \(\sim 700~\text{pm}\). Остаточный шум оценивается после вычитания фоновых колебаний за полупериод (пунктирная желтая линия). ( b ) Скорости капиллярных волн при различных частотах возбуждения для молока. Синие и красные квадраты — это измеренные значения, а сплошные линии — теоретические результаты. Планки погрешностей находятся в пределах размера точек данных.

Полноразмерное изображение

Коэффициент затухания \(\alpha\) был легко рассчитан по измеренным амплитудам в двух различных точках с использованием \(\alpha =ln(a_{1}/a_{2})/(x_{2}- x_{1})\), где \(a_{1}\) и \(a_{2}\) — амплитуды волн в точках \(x_{1}\) и \(x_{2}\) зонда соответственно. . Схема одновременных двухточечных измерений далее использовалась для измерения (групповой) скорости путем измерения временной задержки между сигналами, обнаруженными в двух положениях зонда, когда к амплитуде колебательного напряжения применялось внезапное ступенчатое увеличение, которое служило как референтное событие. Волновое событие с увеличенной амплитудой сначала достигает ближайшего Зонда-I в момент времени \(t_1\) и достигает Зонда-II в более позднее время \(t_2\), так как он дальше на расстояние \(x_2- х_1\). Задержка распространения dt измеряли с помощью быстрых фотодиодов с временем нарастания 1 нс. Второй зонд опирался на линейный поступательный столик (пунктирная рамка на рис. 1), и его горизонтальное смещение измерялось с точностью \(0,1~\upmu \text{m}\). Путем измерения расстояния \(\Delta x\) между двумя зондами и времени задержки dt была рассчитана групповая скорость. Наши измеренные значения скоростей хорошо совпадают с теоретически ожидаемыми значениями групповых скоростей \(v_g=d\omega /dk\) (рис.2b), полученными из дисперсионного уравнения поверхностных волн в капиллярном режиме 93\) где \(\сигма\) — поверхностное натяжение жидкости. Кроме того, для выбранной частоты колебаний длина волны капиллярных волн измерялась путем перемещения зонда и наблюдения за относительной разностью фаз между приложенным напряжением и сигналом зонда ЧР. Измеренная фазовая скорость \(v_p\) капиллярных волн для различных частот возбуждения хорошо согласуется с теоретическим соотношением \(v_p=\omega /k\) где \(\omega\) и k — угловая частота и волновая число поверхностных волн соответственно. Используя измеренные значения затухания и скорости, мы рассчитали динамическую вязкость молока (\(2,00\pm 0,30~\text{мПа} \, \text{с}\)). Мы также проверили наш результат, измерив тот же образец с помощью традиционного капиллярного вискозиметра, позволив молоку течь через тонкий капилляр (диаметром 1 мм и длиной канала 10 см) под действием силы тяжести и со значениями, указанными в литературе 9.{4}\) мПа с. Вискозиметр Стокса обладал уникальным преимуществом быстрого измерения благодаря быстрому затуханию микроскопических волн на большинстве образцов. Наши интерферометрические зонды производили высококонтрастные полосы от различных прозрачных и непрозрачных жидкостей даже от очень черных диффузионных поверхностей. На рис. 3 также показаны изображения тестируемых жидкостей с разной непрозрачностью. На рис. 3а показано экспоненциальное затухание нормированной амплитуды поверхностной волны (\(a_2/a_{2\_0}\)) в зависимости от положения зонда \(x_2\) для различных тестов. жидкости. \(a_2\) и \(a_{2\_0}\) — амплитуды волн на втором зонде \(x_2\) относительно его начального положения в \(x_{2\_0}\) соответственно. Расстояние распространения \(x_2\) сканировалось с помощью движущегося зонда iLens2. Для густых и тонких жидкостей выбран разный диапазон частот возбуждения. Менее вязкие жидкости возбуждались на более высоких частотах, так как затухание на более низких частотах очень меньше. Следует отметить, что волны в густой вязкой жидкости быстро затухают с увеличением расстояния распространения. Мы нанесли измеренные значения вязкости (в более темных полосах) для всех протестированных жидких образцов на рис. 3b, и наши результаты хорошо согласуются с ожидаемыми значениями (в более светлых полосах). Кроме того, мы сверили наши результаты с вязкостью, полученной с помощью традиционного контактного капиллярного вискозиметра. В таблице 1 показаны значения вязкости, измеренные с помощью нашего метода (измерено) и стандартного капиллярного вискозиметра (ожидается) для всех образцов со ссылками на литературу. Помимо многократного повторения для получения точных результатов, измерения с помощью капиллярного вискозиметра требуют много времени. Жидкости с высокой вязкостью, такие как глицерин, мед, могут пройти несколько часов, чтобы течь через капиллярный вискозиметр. Кроме того, очистка капилляра имеет решающее значение для предотвращения загрязнения и утомительна перед новым измерением. Напротив, с помощью нашей методики даже в густых жидкостях, таких как глицерин и мед, микромасштабные капиллярные волны могут быть легко возбуждены электрически и точно обнаружены в режиме реального времени на большом рабочем расстоянии с парой зондов, разделенных на несколько миллиметров. Также стоит отметить, что для используемых умеренных электрических полей мы не наблюдали каких-либо признаков нагрева жидкости или электрического пробоя образцов в ходе экспериментов.

Затухание капиллярных волн и измерения вязкости. ( a ) Экспоненциальное затухание нормализованной амплитуды поверхностных волн (в логарифмическом масштабе) с расстоянием распространения \(\delta x_2 = x_2-x_{2\_0}\) для различных протестированных жидких образцов. \(x_{2\_0}\) — начальное положение зонда II. Менее вязкие жидкости возбуждались на более высоких частотах, поскольку затухание на более низких частотах очень мало. ( b ) Измеренные (темные полосы) и ожидаемые (светлые полосы) значения вязкости для всех протестированных образцов. Также показаны изображения тестируемых жидкостей разной степени непрозрачности.

Изображение в натуральную величину

Полноразмерный стол

Дополнительные механизмы демпфирования: донное трение и поверхностная адсорбция

Два дополнительных механизма, вызывающих демпфирование распространяющейся капиллярной волны, заслуживают обсуждения. Один из-за трения, возникающего на нижней поверхности, и второй, возникающий из-за слоев загрязнения, если таковые имеются на поверхности жидкости. Важно различать эти различные режимы затухания волн, чтобы еще больше уменьшить размер установки, а также понять важные меры предосторожности для проведения чистых измерений.

При дальнейшем уменьшении объема пробы так, что глубина жидкости (h) становится меньше длины волны капиллярной волны, т. е. при \(h<0,5\лямбда\), поверхностная волна индуцирует тангенциальное течение у поверхности дна жесткой подложки. Из-за трения о дно в пограничном слое создается вертикальный градиент скорости, поддерживающий нулевую скорость у поверхности дна, что влияет на распространение и затухание волны. Распространение волны при наличии пограничного слоя может быть решено с использованием концепции толщины вытеснения, а пропорциональная потеря энергии волны за период колебаний из-за донного трения определяется выражением \(dE/E=(4\pi )( \eta /2\omega \rho )^{1/2}(k/\sin h[2kh])\) где \(\omega\) - угловая частота ¹ . Для малых 90 613 h 90 614 трение о дно добавляет существенную поправку к затуханию поверхностных волн, заданному ранее уравнением. (1)). Можно убедиться, что при больших 90 613 h 90 614 диссипация энергии за счет придонного трения исчезает, а оставшаяся диссипация согласуется с ранее рассмотренной внутренней диссипацией (уравнение (1)). Трение о дно становится преобладающим для объемов пробы мкл (или небольших капель), где высота жидкости довольно мала.

Эти три механизма затухания капиллярных волн выделены для лежащей капли воды на рис. 4а. Каплю аккуратно помещали на чистую стеклянную поверхность так, чтобы она имела большой диаметр следа \(\sim 2,5~\text{см}\) (намного больше, чем длина капилляра \(\sim 2,7\) мм). Это гарантирует, что поверхность раздела воздух-вода остается почти плоской вблизи центра капли, за исключением области контакта. Мы возбудили поверхностные волны \(\lambda =2,3~\text{мм}\) (\(\nu = 160~\text{Гц}\)) в центре разных капель с разной высотой воды. При \(h>0,5\лямбда\) вода ведет себя как глубокая вода, где трением о дно можно пренебречь, а измеренная диссипация обусловлена ​​только внутренними вязкими силами. При уменьшении глубины воды до \((h<0,5\lambda )\) проявляется донное трение и наблюдается увеличение затухания волн. Поверхностное загрязнение может повлиять на рассеяние на поверхности из-за отклонения поверхностного натяжения исходной жидкости. Чтобы продемонстрировать этот эффект, мы покрыли поверхность воды нанометровым слоем горчичного масла, как показано на вставке к рис. 4а (оценочная толщина около 500 нм). Мы наблюдали, что для капли, покрытой маслом, затухание волн было значительно выше. Глубина воды и толщина нефтяного слоя были рассчитаны по известному объему жидкости, разлитой в определенной базовой области. Измеренные и теоретические значения коэффициента затухания волны \(\alpha\) представлены на рис. 4b с заштрихованной областью различных вкладов диссипации энергии. Вода имеет очень низкую вязкость, и добавление на нее слоя масла заметно увеличивает затухание волн. Этот эффект известен как успокаивающее действие масла на воду. Наши результаты согласуются с данными по затуханию, приведенными в литературе для нефтяного слоя на воде ⁴⁰ . Эти демонстрации показывают, что необходимо тщательно избегать поверхностного загрязнения, а также выбирать соответствующую глубину воды для чистого измерения вязкости.

Проявление трех процессов затухания волны. ( a ) Экспоненциальное затухание амплитуды волны на глубокой воде \(h>0,5\лямбда\), на мелководье \(h<0,5\лямбда\) и на мелководье, покрытом тонким слоем горчичного масла при частоте 160 Гц. Вставка иллюстрирует изучаемую геометрию. ( b ) Измеренные и теоретические значения коэффициента затухания волны, \(\alpha\), нанесены с заштрихованной областью различных вкладов диссипации энергии. Планки погрешностей находятся в пределах размера точек данных (красный квадрат).

Изображение полного размера

Выводы

Мы демонстрируем универсальную бесконтактную электрооптическую установку для быстрого измерения вязкости по наномеханическому демпфированию поверхностных капиллярных волн. Наша методика разрешает наномеханическую динамику поверхностных волн с 9{4}\) мПа с. Кроме того, мы изолируем дополнительное демпфирование, вызванное трением о дно для мелких капель, а также проблему загрязнения образца при измерении вязкости. Улучшенное демпфирование значительно устранило флуктуации в тонких сидячих жидких каплях, предполагая, что такие самостабильные капли в сочетании с оптическими интерферометрами образуют привлекательную микроскопическую платформу для изучения интригующего явления границы раздела с беспрецедентным пикометрическим разрешением ^29,30 . Выделение трех различных механизмов демпфирования волн, в особенности отделение придонного трения от внутренних вязких напряжений, открывает путь к дальнейшей миниатюризации установки для определения вязкости с микролитровыми образцами жидкости. Будет интересно исследовать вязкость сложных биологических жидкостей и гелей, неньютоновские эффекты и их эволюцию при воздействии на такие системы внешних электрических, тепловых полей или полей давления ⁴¹ .

Методы

Подготовка образцов

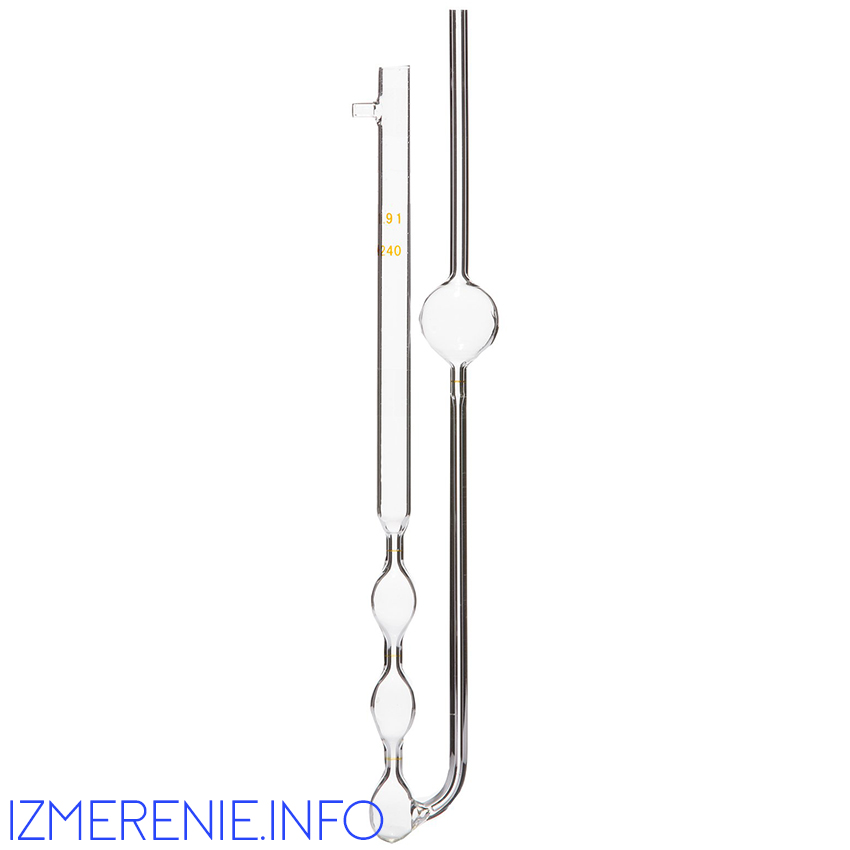

Эксперименты проводились в чистом прямоугольном стеклянном контейнере размером \(10~\text{см} \times 3~\text{см}\times 1,5~\text{см}\) . Контейнер промывали 4–5 раз водой с отбеливающими средствами и каждый раз перед использованием выдерживали некоторое время, чтобы он полностью высох, чтобы избежать каких-либо проблем с загрязнением. Жидкости проб заливались непосредственно в контейнер без какого-либо внешнего контакта. Для справки: значения вязкости тестируемых жидкостей также рассчитывались с помощью капиллярного вискозиметра путем измерения времени, которое требуется им для протекания через тонкий капилляр.

Изготовление электродов

Для возбуждения наномеханических волн был разработан электрод с 5 острыми металлическими лезвиями с остротой 250 нм и толщиной \(100~\upmu \text{м}\), каждое из которых было установлено на изготовленном по специальному заказу пластике, напечатанном на 3D-принтере. Рамка. Колебательное напряжение на лопатках обеспечивалось функциональным генератором (Tektronix AFG1022) и усиливалось операционным усилителем мощности (Apex PA95).

Интерферометрические зонды

Обе линзы iLense представляли собой двояковыпуклые линзы с фокусным расстоянием \(f=5~\text{см}\) каждая, с покрытием с коэффициентом отражения 60:40 с одной стороны. Лазер-зонд представлял собой линейно поляризованный гелий-неоновый лазер мощностью 10 мВт с длиной волны 632 нм (Thorlab HNL100L). Мощность лазера контролировали на поверхности жидкости с помощью круглого колеса фильтра нейтральной плотности диаметром 10 см (Thorlabs, OD-4) и измеряли с помощью измерителя мощности (Thorlabs, модель PM100D). Размер лазерного пятна на поверхности жидкости измеряли с помощью профилировщика луча (Thorlabs, BP106-VIS).

Сбор данных

Быстрый фотодиод (время нарастания 1 нс, Thorlabs, DET10A) и осциллограф 2,5 Гвыб/с (DPO 3054) измерили интенсивность центральной полосы. Для точных измерений положения зонда использовался линейный моторизованный столик перемещения (Thorlab MTS50-Z8) с диапазоном перемещения 50 мм и минимальным шагом \(0,05~\upmu \text{м}\). Вся экспериментальная установка была собрана на парящем в воздухе оптическом столе Thorlab и закрыта кожухом для минимизации паразитных шумов. Измеренная температура окружающей среды составила \(20\pm 1 \, ^{\circ } \text{C}\) при относительной влажности \(\sim 55\pm 5\%\).

Ссылки

1. Лайтхилл, Дж. Волны в жидкостях (Cambridge University Press, 1978).

   МАТЕМАТИКА Google ученый

2. Behroozi, F., Lambert, B. & Buhrow, B. Прямое измерение затухания капиллярных волн с помощью лазерной интерферометрии: бесконтактное определение вязкости. Заяв. физ. Lett 78 , 2399–2401 (2001).

   ОБЪЯВЛЕНИЕ КАС Статья Google ученый

3. Бэкон, Л. Р. Измерение абсолютной вязкости методом падающей сферы. Дж. Франкл. Инст. 221 , 251–273 (1936).

   КАС Статья Google ученый

4. Стаценко А., Инами В. и Кавата Ю. Измерение вязкости жидкостей с помощью оптического пинцета. Опц. Коммуна 402 , 9–13 (2017).

   ОБЪЯВЛЕНИЕ КАС Статья Google ученый

5. Песке Г., Сассо А. и Фуско С. Измерение вязкости в микронном масштабе с использованием оптического пинцета. Rev. Sci. Инструм. 76 , 115105 (2005 г.).

   ОБЪЯВЛЕНИЕ Статья Google ученый

6. Чжан Ю. и др. Измерение микроскопической вязкости микрожидкостей с помощью системы динамического оптического пинцета. Лазерная физ. 24 , 065601 (2014).

   ОБЪЯВЛЕНИЕ КАС Статья Google ученый

7. Болоньези Г., Бьянки С. и Ди Леонардо Р. Цифровое голографическое отслеживание микрозондов для многоточечных измерений вязкости. Опц. Экспресс 19 , 19245–19254 (2011).

   ОБЪЯВЛЕНИЕ КАС Статья Google ученый

8. «>

   Немет, Б. А. и Кронин-Голомб, М. Измерение микроскопической вязкости с помощью оптического пинцета в качестве конфокального зонда. Заявл. Опц. 42 , 1820–1832 (2003).

   ОБЪЯВЛЕНИЕ Статья Google ученый

9. Андре, Э., Панначчи, Н., Далмаззоне, К. и Колин, А. Новый способ измерения вязкости в микрофлюидике на основе капель для высокопроизводительного анализа. Soft Matter 15 , 504–514 (2019).

   ОБЪЯВЛЕНИЕ Статья Google ученый

10. Li, Y., Ward, K.R. & Burns, M.A. Измерение вязкости с использованием микрофлюидной длины капли. Анал. хим. 89 , 3996–4006 (2017).

    КАС Статья Google ученый

11. Parker, W. C. et al. Измерение внутриклеточной вязкости с высоким разрешением с использованием зависящей от времени анизотропии флуоресценции. Опц. Экспресс 18 , 16607–16617 (2010 г.).

    ОБЪЯВЛЕНИЕ КАС Статья Google ученый

12. Йошитаке Ю., Митани С., Сакаи К. и Такаги К. Измерение высокой вязкости методом лазерной деформации поверхности. J. Appl. Phys 97 , 024901 (2005).

    ОБЪЯВЛЕНИЕ Статья Google ученый

13. Earnshaw, JC & McGivern, RC. Фотонная корреляционная спектроскопия тепловых флуктуаций поверхностей жидкости. J. Phys. Д заявл. физ. 20 , 82 (1987).

    ОБЪЯВЛЕНИЕ КАС Статья Google ученый

14. Колевзон В. и Гербет Г. Спектроскопия светорассеяния поверхности жидкого галлия. J. Phys. Д заявл. Phys 29 , 2071 (1996).

    ОБЪЯВЛЕНИЕ КАС Статья Google ученый

15. «>

    Хуанг, Дж. С. и Уэбб, В. В. Вязкое демпфирование тепловых возбуждений на границе раздела смесей критических жидкостей. Физ. Rev. Lett 23 , 160 (1969).

    ОБЪЯВЛЕНИЕ Статья Google ученый

16. Николич Д. и Нешич Л. Определение коэффициента поверхностного натяжения жидкостей путем дифракции света на капиллярных волнах. Евро. J. Phys 33, 1677 (2012).

    Артикул Google ученый

17. Барик Т.К., Рой А. и Кар С. Простой эксперимент по дифракции света на мешающих поверхностных волнах жидкости. утра. Дж. Физ. 73 , 725–729 (2005).

    ОБЪЯВЛЕНИЕ Статья Google ученый

18. Оба, Т., Кидо, Ю. и Нагасака, Ю. Разработка лазерно-индуцированного метода капиллярных волн для измерения вязкости с использованием импульсного углекислотного лазера. Междунар. Дж. Термофиз. 25 , 1461–1474 (2004).

    ОБЪЯВЛЕНИЕ КАС Статья Google ученый

19. Бартер, Дж. Д. и Ли, П. Х. Я. Анализатор поверхностных волн для визуализации жидких поверхностей. Заяв. Опц. 36 , 2630–2635 (1997).

    ОБЪЯВЛЕНИЕ КАС Статья Google ученый

20. Бартер, Дж. Д. и Ли, П. Х. Я. Анализатор амплитудно-волнового спектра в режиме реального времени для границ раздела воздух-жидкость. Заявл. физ. лат. 64 , 1896–1898 (1994).
