Верстак универсальный | Статьи компании KRONVUZ

Наверняка многие знают, что верстаки бывают столярными и слесарными. Столярные изготавливаются из дерева и имеют множество разных конструкций. Самый распространенный, можно сказать «канонический» вариант представляет собой что-то среднее между длинной скамейкой и козлами. Но почти каждый мастер пытается придумать свою модель или усовершенствовать уже имеющиеся. В интернете можно обнаружить огромное количество самых разных схем чертежей и фотографий столярных столов, сделанных своими руками. И каждый столяр утверждает, что именно его стол самый удобный и универсальный.

Однако столярный верстак не может быть универсальным просто по определению. Ведь он предназначен исключительно для работы с деревом. При любой же попытке обработать металлическую деталь вся его «универсальность» моментально сходит на нет. Пила соскальзывает, стружки металла забиваются в щели. И очистить верстак становится практически невозможно.

Верстак универсальный — это слесарный верстак. Только на нем можно обрабатывать и металлические, и деревянные детали. Столешница универсального верстака покрывается листовым железом. Это гарантирует ее долговечность и устойчивость к механическим повреждениям. На такой поверхности можно работать даже с большими и тяжелыми металлическими деталями без всякого страха повредить, погнуть ее или поцарапать. Если же возникнет необходимость работать с мелкими деталями или лекалами, достаточно закрыть столешницу листом линолеума. Мастерам, которые занимаются этими видами работ постоянно, лучше подбирать для себя верстак не универсальный, а такой, на котором столешница будет изначально покрыта слоем текстолита или линолеума.

Помимо прочной столешницы, универсальный верстак должен иметь очень надежные и устойчивые ножки с отверстиями для крепления к полу. В процессе работы такой металлический верстак не будет раскачиваться, что позволит очень точно выполнять все надрезы и получать ровные края в местах распилки.

Универсальный столярный стол может иметь одну, две или три тумбы, а может поставляться и без них. Предпочтительнее все же модели с тумбами: внутри можно разместить огромное количество самых разных инструментов, запасные детали, материалы, гвозди, банки с грунтовками и лаками. Тумба может иметь как полки, так и ящики. Существуют даже модели универсальных верстаков с двумя тумбами, в одной из которых находятся несколько полок, а в другой — ящички. Это очень удобно. Ведь отвертки и гвозди целесообразно хранить в отдельных отсеках с высокими бортами. Раскладывать гвозди рядками на полке вряд ли кому то придет в голову. Придется подбирать для них различные банки и коробочки. В выдвижных же ящиках можно установить перегородки и сделать отсеки любых размеров. С этой задачей справится даже школьник. Электроинструменты же, такие, как дрели, шлифовальные машинки удобнее хранить на полках.

Слесарные верстаки с перфорированным экраном

Универсальный верстак может быть оснащен защитным экраном с перфорацией и без. Трудно переоценить удобство использования этого дополнительного приспособления, которое не только предохраняет стену около верстака от загрязнений: специальные крючья, полочки и держатели крепятся прямо на экран, позволяя разместить все необходимые инструменты в непосредственной близости от рабочей поверхности.

Хороший верстак универсальной модели подходит для самых разных технологических операций. Он идеален для использования в гараже или на стройке. Однако если вы занимаетесь только работами по дереву, то покупать слесарный верстак просто не имеет смысла. Лучше приобрести или сделать самостоятельно качественный столярный верстак.

Особенности верстака

Для того чтобы выполнить слесарные или столярные работы дома, на производстве, некоторые специалисты используют простые металлические столы. Используя такую мебель можно изготовить любую деталь, отремонтировать запчасть, разобрать узел на части. Однако такие операции выполняются гораздо быстрее, качественнее, если приобрести готовый многофункциональный слесарный, столярный верстак. Чтобы выбрать нужную металлическую мебель, можно воспользоваться кратким описанием наиболее популярных, функциональных моделей.

Слесарный верстак

Представляет собой жесткую конструкцию, каркас которой выполнен из профильного металла, столешница из влагостойкой фанеры. По желанию заказчика мебель комплектуется выдвижными ящиками, полками, тумбами. Фанеру накрывается оцинкованным листом с загнутыми краями, чтобы не скатывались мелкие детали.

В ящиках может храниться инструмент, измерительные детали, заготовки. Верстак крепится к полу через специальные отверстия, выдерживает различные динамические нагрузки в виде ударов кувалдой, сверление деталей, резка болгаркой.

Если вместо фанеры, установить стальной лист толщиной 4мм, прикрепить специальные фиксаторы для заготовок из керамики, то с помощью ручного электрического фрезера подрезается плитка, стекло. Для быстрой разметки материала используются специальные трафареты.

Универсальные верстаки состоят из деревянной крышки, стального подверстачья. Они имеют небольшой вес, легко транспортируются, используются в домашних условиях. Некоторые модели имеют поворотный стол, позволяющий закреплять цилиндрические детали, распиливать под углом.

Можно заказать передвижную конструкцию на роликах, используемую для ремонта стационарных машин или верстак с подъемными тисками, защитным экраном.

Верстак столярный

При обработке деревянных деталей их распиливают, строгают, фрезеруют, склеивают. Для этого используют переносные станки, которые крепятся к металлическому верстаку с помощью специальных фиксирующих элементов. Таким же способом крепятся обрабатываемые детали.

Это оборудование имеет несколько существенных преимуществ:

  1. Высота стола регулируется с помощью выдвижных ножек, фиксируемых болтами. Это создает определенные удобства при работе, так как оборудование настраивается под рост оператора.
  2. Подвижные универсальные крепления, позволяют передвигать, быстро менять обрабатывающее оборудование, использовать любую длину заготовок.
  3. Можно заказать верстак с выдвигающейся частью корпуса, что удлиняет рабочую поверхность стола.
  4. На такой мебели устанавливаются универсальные станки с циркулярной пилой, фрезой, лобзиком, строгальным валом.
  5. С помощью этого оборудования изготавливаются табуретки, столешницы, лавочки, садовая, банная мебель.
  6. Используя отрезные, шлифовочные диски, режут керамическую плитку, пластик, алюминий, шлифуют доску.

Предпочтения выбора

Простые и многофункциональные верстаки существенно превышают по своим возможностям обыкновенные столярно-слесарные столы. Главное их достоинство в том, что полноценно используется ручной электрический инструмент, что значительно повышает производительность, качество труда. Стоимость такой мебели вполне приемлема.

Вот где деревообработка становится личной

Эта статья взята из 43-го выпуска журнала Woodcraft Magazine.

Здесь работа по дереву становится личной.

Из всех инструментов в магазине ни один не используется (и не используется) чаще, чем верстак. Здесь детали проекта подвергаются бритью, соскабливанию и шлифованию. Сборки принимают форму с помощью киянки, клея и зажимов. Проекты готовятся к оборудованию и отделке. Какой бы ни была задача, нельзя отрицать, что верстак служит основным центром деятельности магазина, и выбор одного из них сродни выбору партнера на всю жизнь.

Что такое верстак? Для домашних мастеров может быть достаточно куска фанеры или МДФ на паре деревянных козлов. Но как плотники, чем больше времени вы проводите в мастерской, тем придирчивее вы становитесь к определению и, в конечном счете, к типу верстака, который лучше всего соответствует вашим потребностям. Возвращаясь в прошлое, вы найдете классические стили, такие как наклонная скамья резчика или массивная скамья краснодеревщика во многих формах, которые предназначены для конкретных задач. Однако сегодня столяры ожидают, что их станки смогут делать больше, чем их арсенал ручных и электроинструментов. Они ищут верстак, который соответствует разнообразным потребностям (и их магазину), как лезвие из тонкой стали в качественном рубанке.

Итак, если покупка верстака стоит в вашем списке дел на первом месте, рассмотрите это множество вариантов, и все они направлены на то, чтобы помочь вам найти идеальное сочетание.

Оцените свои потребности

Поскольку нет двух одинаковых столяров, ваш выбор станка будет уникальным на основе этих факторов.

  • След. Хотя чем больше, тем лучше, часто размер верстака зависит от размера вашей мастерской. Размер обрабатываемых деталей также играет роль. Коммерческие модели варьируются от 19От 1⁄2 до 30 дюймов в ширину и от 53 до 90 дюймов в длину, с выступающими тисками, увеличивающими эти размеры.
  • Эргономика. Ничего не поделаешь — высоким плотникам нужна высокая скамья; короткие столярки, короткая скамья. И хотя высота большинства верстаков составляет от 32 до 38 дюймов, правило достижения идеальной высоты заключается в измерении от сгиба запястья до пола.
    Установка правильной рабочей высоты не может быть переоценена. Стояние в течение нескольких часов и наклонение над слишком низкой скамьей может привести к болям в спине. Существует также проблема высоты сидения, которую вы регулируете, выбирая правильный стул. В других случаях для выполнения поставленной задачи может потребоваться скамья выше стандартной. (См. стр. 56).
  • Мобильность против стационарности. Мастера по дереву с ручным инструментом спорят о достоинствах стационарного верстака, который остается на месте, когда его толкают и толкают во время строгания и скобления. Действительно, некоторые верстаки в европейском стиле (см. ниже) весят более 700 фунтов и не предназначены для перемещения, предлагая размер и неподвижную устойчивость. Но если ваш магазин представляет собой многофункциональное пространство, такое как гараж, мобильность может иметь решающее значение.
  • Сочетайте стиль с использованием. Не всем нужен чудовищный верстак. Подумайте, что вы делаете в час.
    Если вы занимаетесь изготовлением ящиков, верстака длиной 5 футов может быть более чем достаточно для работы с ручным инструментом, шлифовки и сборки. Некоторые производители продают верстаки для хобби — доступный выбор для начинающих.
  • Должен ли ваш жим больше? Базовая скамья состоит из основания и столешницы. Он может иметь или не иметь тиски. Оттуда вы можете ухитриться с хранилищем и аксессуарами, включая удлинитель.
  • Бюджет. Последним фактором является стоимость. Верстаки могут стоить от 200 до 3000 долларов (с доставкой). На странице 57 найдите способы сохранения.

Какой у тебя стиль?

Независимо от того, являетесь ли вы начинающим или продвинутым столяром, для вас найдется верстак. На начальном этапе у вас есть легкий (56 фунтов) верстак Sjöbergs Hobby Workbench.

Эта адекватная и недорогая модель опоры оснащена простыми торцевыми тисками, собачьими отверстиями, четырьмя пластиковыми упорами и полкой из МДФ. Хотя он не может оставаться на месте под толканием и вытягиванием ручного инструмента, он может служить скромным сборочным столом или станком для шлифования и склеивания.

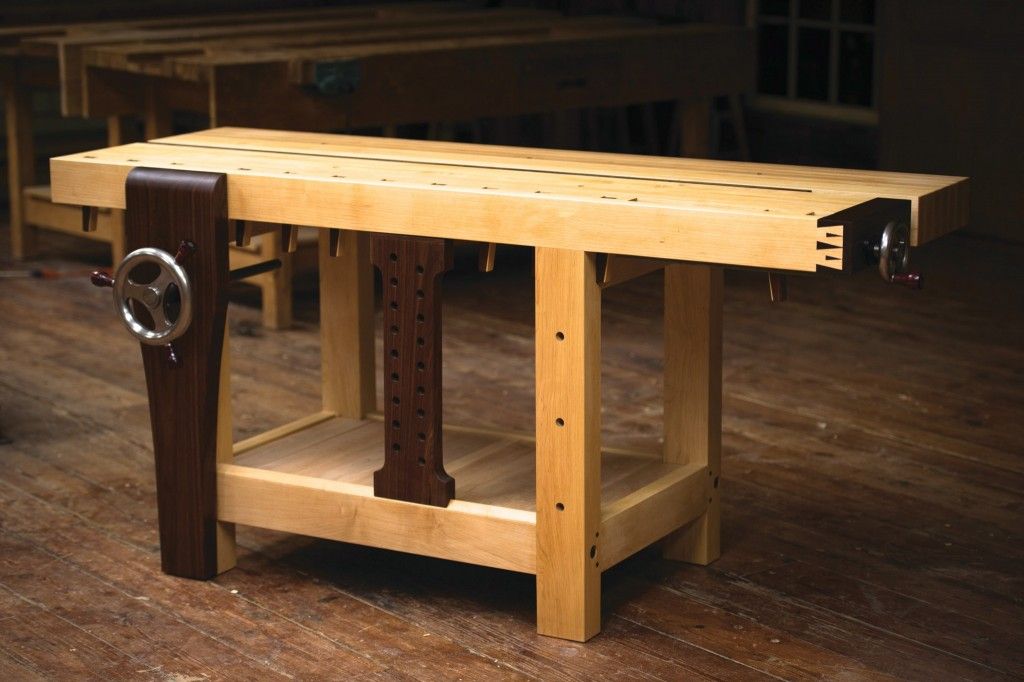

Классический верстак серии Laguna Signature в европейском стиле весом 725 фунтов. Этот универсальный бегемот имеет толстую 90-дюймовую столешницу из выдержанного бука, которая включает в себя качественные передние и задние тиски, углубление для инструментов, собачьи отверстия и полный набор ящиков.

Хорошо оборудованный топ предлагает сервис и красивый внешний вид. Более толстый верх может выдержать больше ударов и добавить вес и непревзойденную жесткость.

Top Talk

Толщина, длина и ширина столешниц на верстаках, купленных в магазине, соответствуют общей занимаемой площади, о которой говорилось ранее. При рассмотрении толщины подумайте о том, как вы собираетесь использовать скамейку. Если вы планируете просто собирать с помощью клея и зажимов, а не вручную, вам подойдет более широкая и тонкая верхняя часть, если вы можете дотянуться до центра. Если вы плотник, работающий с долотом и молотком, строганием вручную, скоблением и т. д., используйте более тяжелую и толстую вершину, которая может выдержать удары.

В то время как столешницы, изготовленные в магазине, варьируются от дверей с цельным сердечником, МДФ и фанеры до плотной ламинированной древесины различных пород, большинство приобретенных в магазине моделей состоят из клееных полос выдержанной березы, бука или клена. Толщина варьируется от чуть более 1 дюйма до 4 дюймов, как показано на врезке Фото А, обычно от 2 до 3 дюймов. Некоторые вершины имеют фартуки толщиной от 4 до 5 дюймов вокруг центра толщиной от 2 1/2 до 3 дюймов.

Верхние концы скамеек более высокого качества закрываются заглушками. Иногда торцевые заглушки с соединением типа «ласточкин хвост» или коробчатым соединением и одним или несколькими болтами помогают удерживать верхнюю часть плоской и покрывают торцевое зерно, позволяя верхней части расширяться и сжиматься по ширине.

Некоторые мастера по дереву находят удобный инструмент для хранения часто используемых предметов. Третьи утверждают, что колодцы крадут пространство на столешнице и собирают мусор.

Отверстия для собак, как квадратные, так и круглые, хорошо зарекомендовали себя на столешнице. Используемые с верстачными упорами и прижимами, они помогают закреплять заготовки при выполнении различных задач.

5 Настольные принадлежности

Тиски для универсальности

Без тисков у вас фактически есть сборочный стол или столешница, на которой заготовки удерживаются на месте с помощью ручных зажимов. Наличие слесарных тисков для быстрого и прочного удержания деталей экономит время на настройку и обеспечивает дополнительную пару рук. Магазинные скамейки бывают трех типов: торцевые, торцевые и хвостовые (фото B, C и D).

Деревянные щечки, добавленные к губкам этих металлических тисков скрытого монтажа, служат для защиты заготовок.

Торцевые тиски получают львиную долю удерживающих заданий. Оснащенные собачками концевые тиски могут закрепить широкие заготовки, охватывающие верхнюю часть. Задние тиски скрытого монтажа могут удерживать длинные заготовки вертикально или горизонтально.

Все три имеют стальные винтовые механизмы с деревянными губками различной ширины. Некоторые промышленные верстаки поставляются с предварительно просверленными отверстиями, которые позволяют перемещать торцевые и концевые тиски, подходящие для правшей и левшей, а также отверстия для упоров верстака.

В некоторых случаях вы можете захотеть усовершенствовать базовую скамью с помощью торцевых и/или торцевых тисков (фото E). Особенностью, позволяющей сэкономить время, является быстродействующий механизм, который позволяет открывать или закрывать бранши, не поворачивая рукоятку.

Принадлежности для тисков

Резиновые накладки на челюсти (Woodcraft № 146494)

Алюминиевые накладки на челюсти (Woodcraft № 146478)

Это деревянное основание в виде эстакады можно передвигать с помощью колесиков.

Мобильное основание Adjust-A-Bench (adjustabench. com) может подниматься на 16 1/2 дюйма с шагом 1 1/2 дюйма.

Верстак General International (general.ca) оснащен регулируемыми стальными ножками.

Подвесной верстак Bench Solutions Fold Away Workbench обеспечивает мгновенное дополнительное рабочее пространство. (Woodcraft, #413564)

Варианты основания

В качестве основы для столешницы необходимо, чтобы основание верстака было прочным и жестким для выполнения различных операций с ручным инструментом. Возможно, наиболее распространенной (и эффективной) конструкцией традиционных верстаков является деревянная основа в виде эстакады с прочными врезными и шиповыми столярными изделиями (фото F). В то время как некоторые из них имеют шипы, другие сочетают врезные и шиповые столярные изделия с крепежными болтами. Преимущество: возможность легко разобрать скамейку для ее перемещения.

Один из недостатков полностью деревянного верстака — это то, что вы застряли на его высоте, независимо от поставленной задачи. С точки зрения эргономики некоторые задачи, такие как фрезерование пазов петель, лучше выполнять ближе к уровню глаз. Здесь два металлических основания (фото G и H) решают эту проблему благодаря регулировке высоты и компенсируют неровности пола в магазине.

Еще одна проблема с тяжелыми верстаками заключается в их перемещении. В многофункциональных помещениях, таких как гаражная мастерская, где машины, машины и рабочие поверхности меняются местами, наличие колесиков на основании имеет смысл. Вы можете приобрести комплект роликов для металлических скамеек или колесиков на деревянном основании (фото F, врезка).

Последний вариант: если в вашем магазине нет места для верстака, рассмотрите возможность установки складной столешницы (фото I). Он может обеспечить временное встречное пространство в одно мгновение.

Компания Sjöbergs of Sweden (перейдите на сайт woodcraft.com) предлагает различные шкафы и ящики для хранения своей линейки скамеек.

Войны за хранение

Благодаря столешнице, тискам и прочному основанию ваш верстак может многое. Но он может не раскрыть весь свой потенциал, пока вы не добавите хранилище. Простая полка, поддерживаемая нижними носилками, может держать часто используемые инструменты на расстоянии вытянутой руки. При загрузке полка может добавить необходимые килограммы к легкой скамье. Более того, несколько приобретенных в магазине моделей дают вам возможность купить и установить дверцы и шкафы с выдвижными ящиками (фото J). Здесь вы можете организовать разметочные и измерительные инструменты, инструменты для шабрения и строгания, а также переносные электроинструменты, держа их наготове.

3 экономичных верстака

Покупка верстака может сэкономить время, но не деньги, но эти три решения, сделанные в магазине, сэкономят.

  • Верстак Mix-and-Match. Как показано справа, этот экономичный подход включает в себя покупку столешницы из ламинированного клена, добавление одной или двух тисков и создание прочного основания из пиломатериалов центрального размера. (Ориентировочная стоимость: 600 долларов). Альтернативой является покупка и добавление базы Adjust-A-Bench (страница напротив).
  • Торсионная столешница и основания. Не нужны тиски или сверхмощный верстак? Полегче, соорудив торсионные столешницы и штабелируемые табуреты, представленные на стр. 35 (ориентировочная стоимость: 125 долларов).
  • Традиционный деревянный верстак. Итак, вы хотите классический полностью деревянный верстак, но не хотите платить за него. Соберите верстак Carlyle Lynch в виде эстакады (Woodcraft #150845, $12,99) за $700.
