Характеристики Shantui SD16. Обзор бульдозера Shantui SD16
- 1. Технические характеристики Shantui SD16, масса
- 2. Габариты
- 3. Двигатель Shantui SD16
- 4. Кабина и органы управления
- 5. Техническое обслуживание
- 6. Модификации
- 7. Аналоги
- 8. Видео

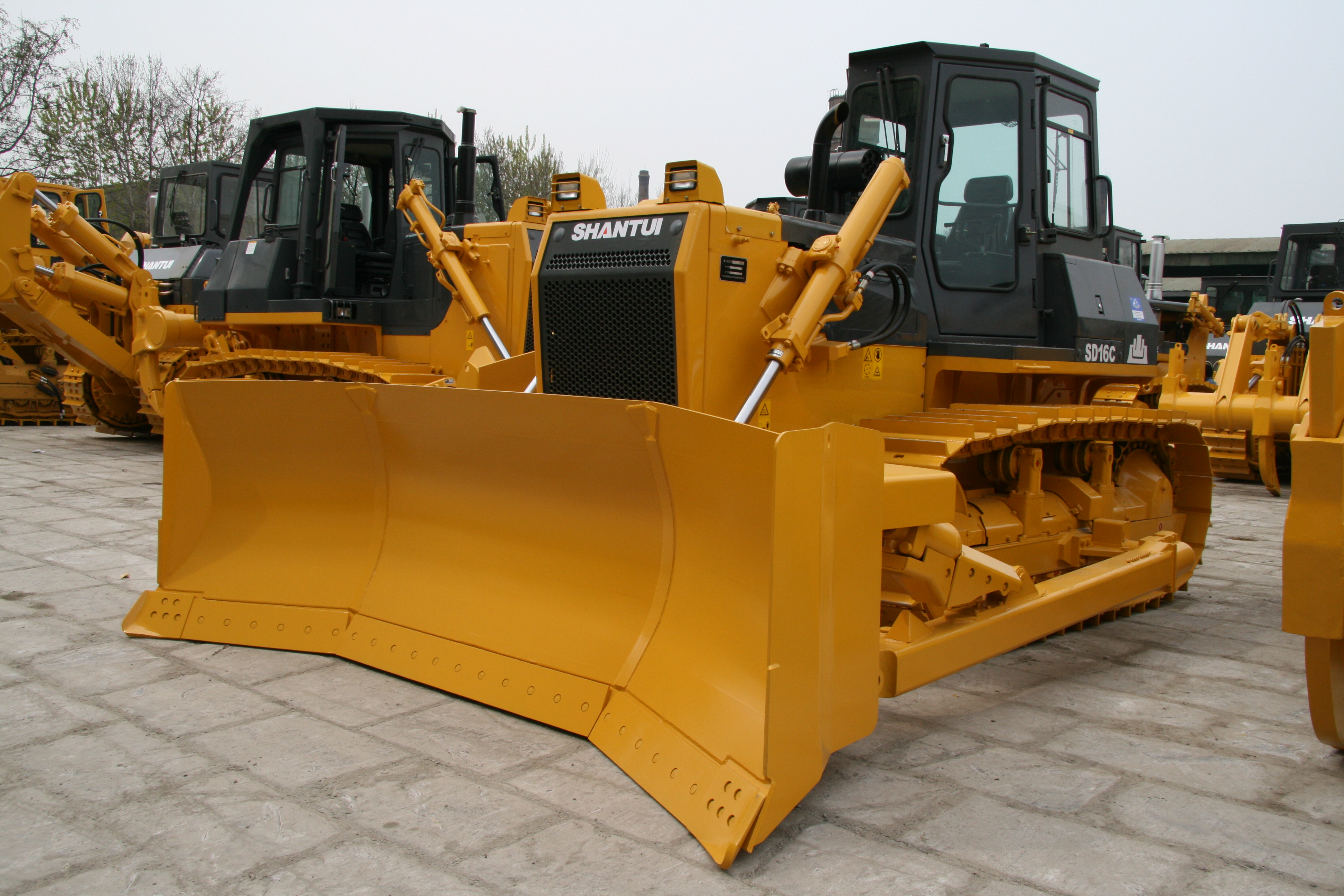

Источник фото: TraktorBook.comФото Shantui SD16
Технические характеристики Shantui SD16, масса
Машина может комплектоваться одним из трех отвалов — прямым с неповоротным гидроперекосом, прямым поворотным или сферическим. Основные технические характеристики отвала таковы: заглубление достигает 0,54 м, высота подъема — 1,095 м. В задней части корпуса может быть размещен трехстоечный рыхлитель (данное оборудование доступно для бульдозера с прямым наклоняемым или поворотным отвалом). Рыхлитель имеет форму параллелограмма и является регулируемым. Количество зубьев — три, максимальная глубина копания — 572 мм, вес составляет 2,5 т.
Если говорить о ходовой части бульдозера, то конструкцией гусениц предусмотрено наличие 37 башмаков в каждой из них.
Ширина гусеничного башмака (с одним грунтозацепом) составляет 0,51 м, колея при этом достигает 1,88 м. Количество поддерживающих катков с каждой стороны — два, опорных — шесть. Предпочтение отдано балансирной подвеске жесткого типа.
Максимальная скорость движения вперед ограничена 9,6 км/ч, назад — 12,5 км/ч.
Рабочий вес | 17 тонн |
Мощность двигателя (при 1850 об/мин) | 135 кВт/184 л.с. |
Объем отвала | 4,3-5 куб.м |
Удельное давление на грунт | 0,067 MПа |
Скорость переднего хода | 3,29/5,82/9,63 км/ч |
Скорость заднего хода | 4,28/7,59/12,53 км/ч |
На модели смонтированы бортовые фрикционы мокрого типа, многодисковые, подпружиненные. Привод — гидравлический, управление осуществляется вручную.
Тормоза бортовых фрикционов — с плавающей лентой и гидроусилителем. Shantui SD16 оснащается планетарной коробкой передач (по 3 передачи переднего и заднего хода). Переключение — ручное, механического типа. Присутствует функция принудительной смазки. Главная передача — коническая 1-ступенчатая со спиральным зубом. Гидротрансформатор выбран 3-элементный 1-ступенчатый 1-фазный.
Габариты
Длина бульдозера Shantui SD16 составляет 5,1 м, ширина — 3,4 м, высота — 3 м. Данные цифры актуальны для машины без рыхлителя.
Длина х Ширина х Высота | 5 140х3 388х3 032 мм |
Ширина x высота отвала (в зависимости от типа) | 3 388х1 149 мм |
3 556х1 120 мм | |
3 970х1 040 мм | |
Длина опорной поверхности | 2 430 мм |
Базовым силовым агрегатом является Shangchai SC11CB184G2B1, но возможна также установка Weichai WD10G178E25.
Дизель Shangchai — это 4-тактный двигатель с водяным охлаждением, оснащенный функцией прямого впрыска топлива, турбонагнетателем и дополнительным охладителем.

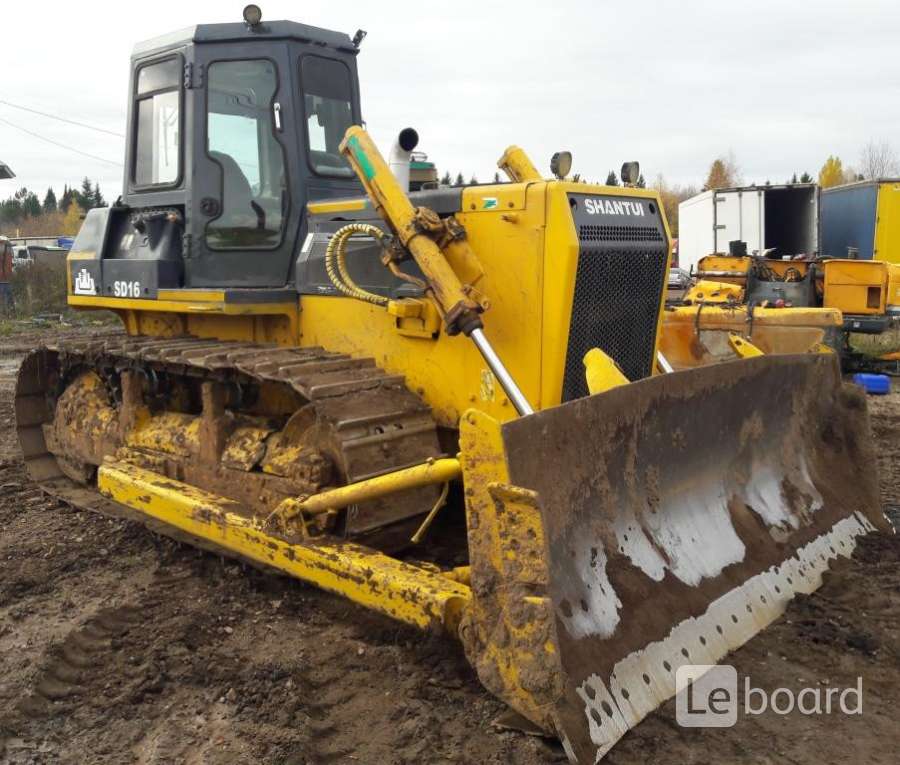

Источник фото: sts-amur.ruМодель бульдозера Shantui SD16 может оснащаться двумя моделями двигателей
Двигатель Shantui SD16
Минимальный удельный расход горючего указан 214 г/кВт*ч.
Модель двигателя | Shangchai SC11CB184G2B1 |
Weichai WD10G178E25 | |
Диаметр цилиндра | 126 мм |
Количество цилиндров | 6 |
Ход поршня | 130 мм |
Общий рабочий объем цилиндров | 9 726 куб.см |
Кабина и органы управления
Рычаги установлены в кабине симметрично с правой и левой стороны. Кресло регулируется не только в направления вперед и назад, по высоте и может наклоняться, но также возможно управление жесткостью пружины (в зависимости от массы оператора).
Электрическая система, используемая в основном для запуска дизельного двигателя и освещения, состоит из стартера, комплексного кремниевого генератора и двух 12-вольтных аккумуляторных батарей.
Максимальное рабочее давление в гидравлической системе управления рабочим оборудованием — 14 Мпа.
В распоряжении оператора — рычаги управления отвалом и рыхлителем, рулевого управления, переключения передач, управления подачей топлива. Блокировка отвала и рыхлителя выполняется с помощью специальных кнопок.
Техническое обслуживание
Производитель рекомендует выполнять обслуживание топливного бака бульдозера shantui sd16 каждые 50 моточасов. Периодичность замены топливного, масляного и гидравлического фильтров и проверки уровня смазки всех комплектующих — каждые 250 моточасов.
Источник фото: spectehnika-info.ruФото Shantui SD16
Модификации
Существуют следующие версии бульдозера Shantui SD16 — SD16E, SD16L, SD16S. Модификации отличаются количеством гусеничных роликов в ходовой части, типом гусеничных башмаков, доступным рабочим оборудованием и рядом других характеристик.
Аналоги
Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: YTO T140, YTO T140N, Yutong TL210B, Shantui SD16E, Shantui SD16F, Shantui SD16TF, Sinomach YD160, HBXG SHEHWA TY165-3, XGMA TY160, XCMG TY160.
Видео
Видео — с канала Дорстрой 62
Бульдозер Shantui SD 16. Технические характеристики и спецификации
Стальная гвардия из Поднебесной в своё время заняла одну из ведущих позиций на мировом рынке строительной техники. На пике активности компании-производителя бестселлером стал Shantui SD 16.
Как и всем стальным представителям строительного сектора этого семейства, Shantui SD 16 в наследство досталась ходовая идентичная японскому бульдозеру Komatsu D-65.
Скажем так, побратим гусеничного «самурая» из Японии получил аналог двигателя Caterpillar С3306 — силовой агрегат C6121.
Техническая комплектация
Сегодня эту марку бульдозеров оснащают силовыми агрегатами Tier IIIb Cummins, Shangchai и Weichai.
Если первым комплектуют технику для европейского рынка, то второй тип двигателя рассчитан на внутренний рынок, а третий — ставят в экспортный вариант.
| Марка | |||
| Shangchai | Weichai | Cummins | |
| Модель | SC11CB184G2B1 Евро-2 | WD10G178E25 Евро-2 | NTA855-C450 Евро-2 |
| Мощность | 178 л. с. | 178 л. с. | 450 л. с. |
| Вес | 960 кг | 1160 кг | 1400 кг |
Бульдозер Shantui SD 16 в базовом исполнении как раз и оснащён четырёхтактным Shangchai SC11CB184G2B1с водяным охлаждением.
Его мощность находится в пределах 178 л. с., а экологический стандарт соответствует «Евро-2». В нём подача топлива организована по технологии прямого впрыска, задействован турбонагнетатель и дополнительный охладитель.
Инженеры снабдили данную модель многодисковыми
подпружиненными бортовыми фрикционами мокрого типа.
А сам тормоз бортового
фрикциона идёт с гидроусилителем и плавающей лентой.
У бульдозера SD 16 задействован гидропривод на ручном управлении и планетарная механическая коробка передач, в которой предусмотрено по три скорости для переднего и заднего хода.
При этом главная передача представлена конусообразной одноступенчатой со спиральным зубом механической системой, для которой, как и для других режимов, работает принцип принудительной смазки.
Кроме того, в данной модели бульдозера внедрён трёхэлементный одноступенчатый однофазный гидротрансформатор с функцией автоблокировки Lockup.
Так что органичный тандем из основных узлов трансмиссии Shantui SD 16 позволяет оператору переключать передачи прямо на ходу и выбирать оптимальный режим движения с помощью одного рычага управления.
Модульный концепт ходовой от ShantuiДля модели SD 16 как, впрочем, и для всего семейства бульдозеров Shantui характерен движитель гусеничного типа.
Акцент поставлен на модульную конструкцию, которая предусматривает установку гусеничных траков разных типоразмеров и исполнения в зависимости от климата и ландшафта.
В ходовой задействованы гусеницы, опорные однобортные и двубортные катки, поддерживающие катки, направляющее и сегментное колёса.
В данном исполнении запроектировано на каждую из сторон: по 2 поддерживающих и по 6 опорных катков.
При этом данная серия бульдозеров оборудована именно ходовой полужёсткого типа с жёстким креплением опорных катков гусеничной ленты.
В бульдозере SD 16 на любую из сторон гусеницы приходится по 37 траков, ширина каждого из которых составляет 510 мм, шаг при этом равен 203,2 мм, а размер рабочей колеи в ширину достигает 1880 мм.
Несмотря на свои габариты, а масса бульдозера без навесного оборудования составляет 17 тонн, машина выполняет различные производственные манипуляции с удельным давлением на грунт в 0,067 МПа.
Кстати, развивает скорость бульдозер неплохую — предел передней скорости установлен на отметке в 9,63 км/ч, а для задней — 12,53 км/ч.
Обслуживать серию SD инженеры рекомендуют с
промежутком 250 моточасов для систем фильтрации и комплектующих, а для
топливного резервуара этот интервал составляет каждые 50 моточасов.
Бульдозер SD 16 опционально производитель готов укомплектовать одним из трёх видов отвала и трёхстоечным/одностоечным рыхлителем.
Если для первого типа навесного оборудования предусмотрено три модификации с определёнными типоразмерами, то для второго всего один вариант исполнения.
При этом вес техники увеличивается до 19,5 тонны, если машину дополняет либо рыхлитель, либо отвал.
Итак, на выбор предлагается: отвал угловой объёмом 4,3 м3, сферический 5 м3 и прямой с неповоротным гидроперископом 4,5 м3.
Согласно характеристикам, отвал имеет заглубление 0,54 м, и высоту подъёма 1,095 м.
Что же касается рыхлителя, то им дополняют только машины, где задействован один из двух типов отвалов: прямой наклоняемый либо поворотный.
Сам рыхлитель имеет массу 2,5 тонны и оснащён тремя зубьями, с помощью которых способен копать на глубине до 572 метров.
Эргономика и элементы управленияКонструкторы в SD16 создали комфортное рабочее
пространство, разметив все системы и органы управления машиной на максимально
близком расстоянии.
Так рычаги управления навесным оборудованием расположили по отношению к сиденью оператора симметрично с обеих сторон.
А контрольные датчики и приборы не перекрывают друг друга, создавая требуемую визуализацию для контроля состояния техники и рабочих параметров.
Благодаря отделочным шумоизоляционным материалам в кабину из вне практически не проникает шум и пыль. К услугам оператора и кондиционер, и автономный отопитель.
Поскольку кабина установлена на пневматическую подвеску, то во время движения независимо от типа дорожного покрытия поглощаются любые колебания и вибрации.
Оператор может выбрать удобное для себя положение при помощи регулировки своего сиденья: наклон, высоту, направление (вперед/назад).
Модификации базовой версииЛинейка семейства Shantui SD16 дополнена ещё тремя специализированными моделями — SD16E, SD16L, SD16S.
Причём конфигурация серийного ряда начинается с базового агрегата, выступившего прототипом под следующие образцы техники: экстра-болотный и болотный вариант, для пустынных и высокогорных районов, версия для производственных задач в гуще лесного массива, ну и как стальной помощник на полигоне захоронения ТБО или на угольной электростанции.
| Модификации | SD16 | SD16C | SD16F | SD16L/SD16TL | SD16R |
| Масса, кг | 17000 | 17000 | 17000 | 18460 | 17700 |
| Мощность двигателя, кВт | 120 | 120 | 120 | 120 | 120 |
| Предельное заглубление отвала, мм | 530-540 | 530 | 530 | 530 | 530 |
| Макс. уклон, град | 30 | 30 | 30 | 30 | 30 |
| Ширина/высота отвала: | |||||
| — прямой, мм | 3388/1149 | 3556/1120 | 3388/1149 | 4150/960 | 5150/1578 |
| — поворотный, мм | 3970/1090 | — | 3970/1090 | — | — |
| — U образный, мм | 3556/1120 | — | 3556/1120 | — | — |
| Удельное давление на грунт, МПа | 0,067 | 0,067 | 0,067 | 0,027 | 0,027 |
Модификации SD16 отличаются от своих собратьев не только числом роликов в ходовой части, но и типом гусеничных башмаков, а также навесным оборудованием и перечнем сопутствующих характеристик.
При этом их объединяет применение модульной конструкции и отличные показатели выносливости в условиях природных зон, заложенных инженерами.
