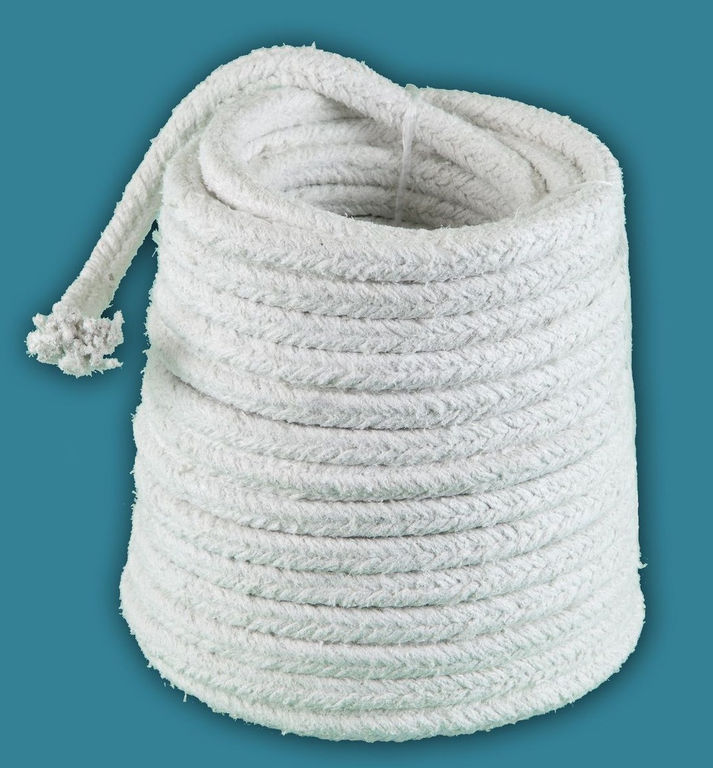

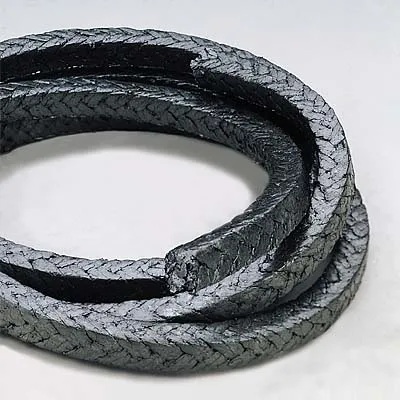

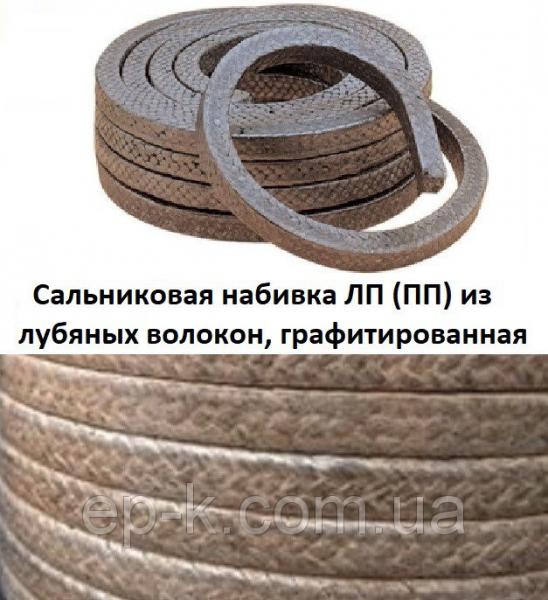

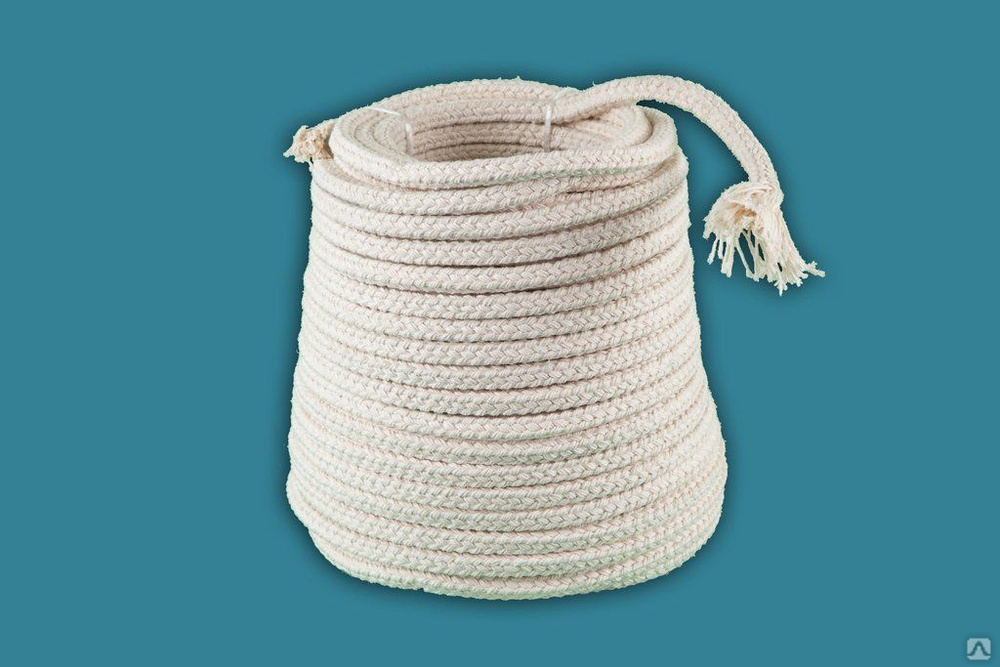

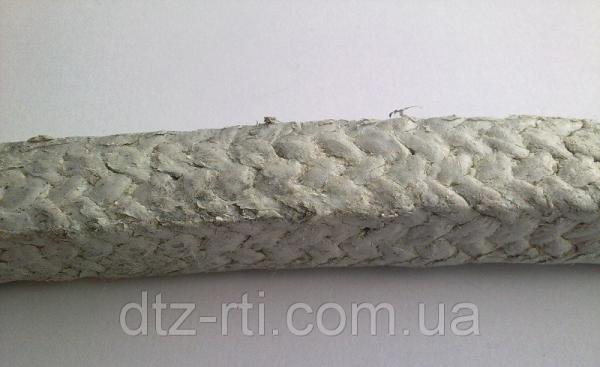

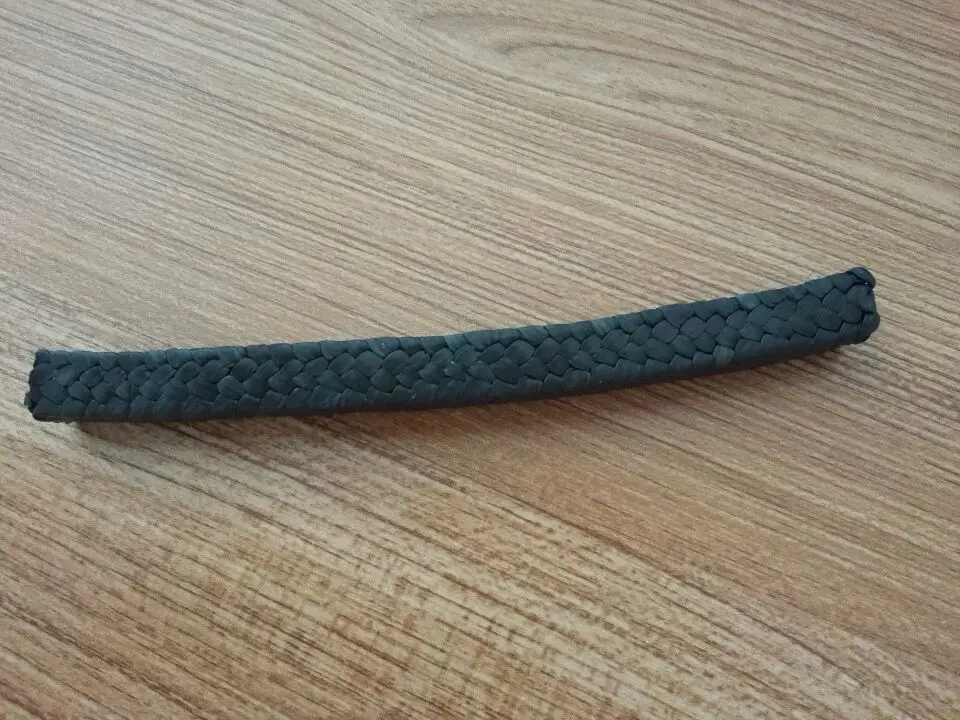

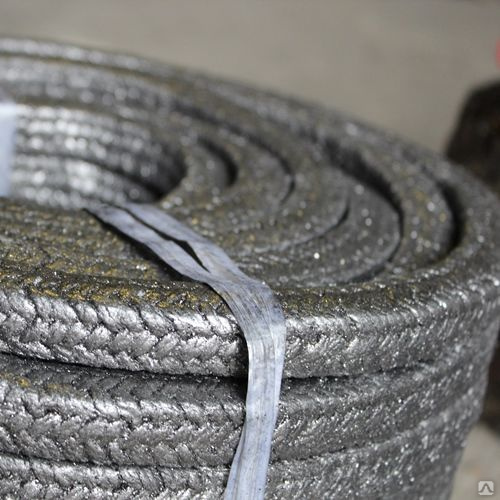

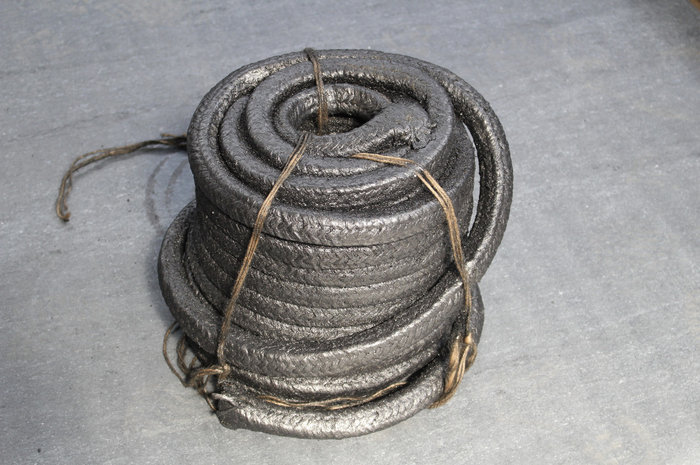

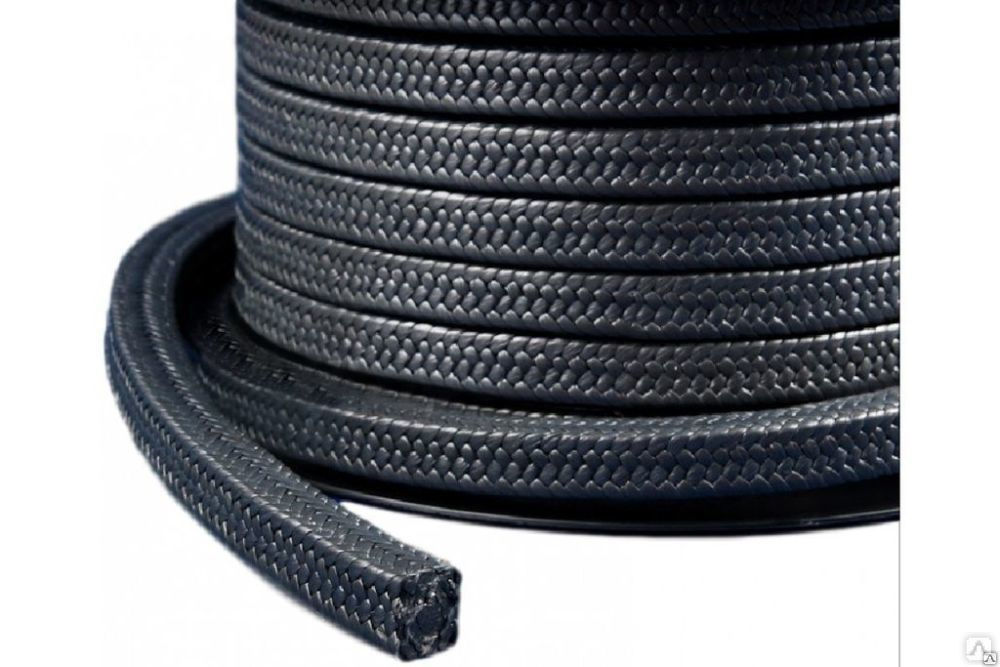

Фото сальниковая набивка: Сальниковая набивка — купить, цены и характеристики на Карбон Групп

Для наглядности очистил сальник от окисления и грязи с помощью сверлильного станка и проволочной щетки. Я использовал кусок нержавеющей стали диаметром 1 дюйм в качестве импровизированного карданного вала, чтобы завершить картину и представить ее так, как она будет выглядеть внутри лодки.

На этой картинке вы видите две гайки, а не одну. два — это место, где находится лен. Тонкая гайка слева — это стопорная гайка. После повторной упаковки и правильной регулировки вы запираете эти гайки вместе двумя большими гаечными ключами.0003

Если вы не затяните эти гайки достаточно туго, т. е. гайки затянуты в противоположных направлениях друг относительно друга, вы рискуете, что большая гайка соскочит с резьбы, когда вы включите передачу заднего хода. Было несколько лодок, затонувших из-за неправильной затяжки гаек сальника.

Примечание: Я не сторонник использования перфорированных хомутов на сальниковой коробке. Эта статья была написана в моем магазине, и я использовал то, что было легко под рукой, чтобы заставить статью работать. В тот день, когда я снимал это, у меня не было неперфорированных хомутов, подходящих для этого шланга. Статья про перенабивку сальника, а не про хомуты..

15 апреля 2005 г.

Ключи для сальника

Если вы попробовали описанный выше метод и гайки не распадаются, используйте немного проникающего масла PB Blaster. Такие продукты, как WD40 и Liquid Wrench, НЕ ХОРОШО РАБОТАЮТ В КАЧЕСТВЕ ПРОНИКАЮЩЕГО МАСЛА! Я не могу не подчеркнуть, насколько велика разница между такими продуктами, как PB Blaster, Kroil или Thrust, и паршивыми продуктами, такими как WD40.

Вот прямая цитата парня, который использовал этот сайт для получения указаний. К сожалению, через три часа Liquid Wrench и сломанный инструмент он отказался и написал мне по электронной почте за советом:

ЦИТАТА: «Я знал, где крышка и стопорная гайка, просто не мог сдвинуть их с места. Пошел и купил PB Blaster. Через десять минут после распыления он оторвался. PBB рулит!»

*ПРЕДУПРЕЖДЕНИЕ, ПРЕДУПРЕЖДЕНИЕ, ПРЕДУПРЕЖДЕНИЕ:

Будьте очень осторожны, чтобы НЕ поднести PB Blaster к ЛЮБЫМ уплотнениям двигателя или трансмиссии. Настоящие проникающие масла разъедают уплотнения двигателя, вызывая катастрофический выход из строя этих уплотнений. Чаще всего самодельщики разрушают сальник — это сальник вторичного вала коробки передач. Будьте очень, очень осторожны, используя PB Blaster на стяжных болтах двигателей, и НЕ ИСПОЛЬЗУЙТЕ функцию распыления при работе вблизи уплотнений. Если вам нужно использовать проникающее масло для соединительных болтов, заполните крышку PB Blaster проникающим маслом, а затем используйте Q-Tip, чтобы нанести PB Blaster на болты, стараясь не капать НИЧЕГО на уплотнение выходного вала коробки передач или рядом с ним.

15 апреля 2005 г.

Разборка гаек сальника 2

Вот еще один вид на ключи и процесс. При ослаблении гаек два ключа перемещаются навстречу друг другу. При затягивании гаек ключи отодвигаются друг от друга, как показано здесь.

15 апреля 2005 г.

Broken Free

На этой фотографии гораздо легче увидеть две разные гайки. Опять же, тонкая гайка слева — это стопорная гайка, а большая толстая гайка справа — набивочная/льняная гайка.

15 апреля 2005 г.

Болты ослаблены

На этой фотографии показан резьбовой охватываемый конец бронзовой сальниковой коробки и льняная гайка или охватывающий конец сальниковой коробки, отделенный от охватываемого конца. Белая труба из ПВХ — это мой макет бревна из стекловолокна.

Резиновый шланг соединяет бронзовый сальник с лодкой и должен периодически заменяться. Если этот резиновый шланг треснет и начнет протекать, он может потопить вашу лодку. В большинстве источников рекомендуется заменять резиновый шланг каждые семь-десять лет.

26 октября 2009 г.

Правильный шланг в сравнении с неправильным шлангом

Этот шланг Buck Algonquin размером с бревно диаметром 1 3/4 дюйма можно приобрести в компании Hamilton Marine примерно за 9 долларов США. 0,00 или меньше. Пожалуйста, не используйте мокрый выхлопной шланг, как показано под шлангом Buck Algonquin. Существует БОЛЬШАЯ разница между настоящим сальниковым шлангом и мокрым выхлопным шлангом.

Если вы не можете найти шланг Buck Algonquin нужного размера, используйте как минимум 4-слойный шланг без проволочного армирования. Не используйте двухслойный или двухслойный шланг, армированный проволокой.

05.01.2012

НЕПРАВИЛЬНЫЙ ШЛАНГ!

Как видно на последней картинке, шланги сильно различаются. Я делаю много фотографий неудачных инсталляций, но читатель прислал мне эту. Он берет торт!

Не используйте неправильный шланг. Эта лодка была чертовски близка к тому, чтобы утонуть. Используйте как минимум 4-слойный армированный шланг без проволоки. Продукт Buck Algonquin состоит из шести слоев.

05-JAN-2012

Неправильно зажат

Пожалуйста, убедитесь, что ваши хомуты зажимают то, для чего они предназначены.

15 апреля 2005 г.

Ореховая набивка со старым льном внутри

Этот конкретный сальник представляет собой 1-дюймовую коробку от Catalina 36 1985 года и использует льняное уплотнение с тремя кольцами 3/16. Эти две поверхности, где соприкасаются вал и набивка, склонны полировать друг друга, и чрезмерное затягивание может привести к преждевременному износу вала или чрезмерному нагреву. Чрезмерное затягивание льняной гайки и работа сальника без капель воды в конечном итоге приведет к износу канавки на карданном валу и его разрушению. Очень важно пропускать несколько капель воды в минуту при вращении вала для смазки. Даже более новый синтетический W.L. Набивка Gore GFO должна иметь одну или две капли в минуту при вращении вала.

15 апреля 2005 г.

Пустая гайка сальника

Вот как должна выглядеть внутренняя гайка сальника после того, как вы удалили из нее все старое уплотнение.

15 апреля 2005 г.

Моя самодельная отмычка

Я не помню, где я нашел эту отмычку, возможно, Sears, но раньше она была прямой и предназначалась для снятия уплотнений двигателя! Я использовал паяльную лампу и слесарные тиски, чтобы создать свой собственный инструмент для удаления льна, и он работает на удивление хорошо. Для удаления льна можно использовать даже шуруп для листового камня, но в ограниченном пространстве хорошо иметь пару изгибов инструмента для удаления льна.

15 апреля 2005 г.

Подготовка к выкапыванию старого льна

На этой фотографии я оставил около дюйма между охватываемым концом сальниковой коробки и охватывающей гайкой. Это типично для многих серийных лодок, таких как Catalina 30 и 36.

*ПРЕДУПРЕЖДЕНИЕ: Если вы еще не пробовали заниматься этим видом работ своими руками, лучше сделать это, вытащив лодку из воды по понятным причинам. Если снять внутреннюю льняную гайку, вода будет поступать в лодку между охватываемым концом коробки и валом!

*******НАЖМИТЕ НИЖЕ, ЧТОБЫ ПЕРЕЙТИ НА СТРАНИЦУ 2*********

15 апреля 2005 г.

Захват льна

Чего вы не видите на этой картинке, так это того, что острый конец моей отмычки прочно вошел в первое льняное кольцо и готов вытащить его из ореха.

15 апреля 2005 г.

Удаление льна киркой

Успех! Первое льняное кольцо готово!

15 апреля 2005 г.

Уплотнительная гайка снята и старое уплотнение удалено

Я не советую и не могу с чистой совестью предлагать использование «чудодейственных смазок», таких как формуемые уплотнительные материалы, такие как «West Комплект морских формованных уплотнений». В то время как некоторые заявляли об успешном применении этих чудодейственных глин или смазок, я этого не делал.

На наш старый C-36 я установил «Комплект набивки West Marine Moldable Dripless Stuffing Kit», и это превратилось в кошмар. Зеленый материал на картинке — это «формовочная глина», показанная с двумя кольцами тефлонового льна, которые вышли из моего женского льняного ореха. Читайте ниже для получения дополнительной информации о том, почему у меня были проблемы с этим материалом.

РЕДАКТИРОВАТЬ: С тех пор, как я написал это, я провел обширные температурные испытания сальниковых уплотнений с фиксированным датчиком температуры, установленным непосредственно на традиционной бронзовой сальниковой коробке. Цифровой дисплей температуры был установлен в моей кабине. Что я узнал, так это то, что температура сальника может быть какой угодно, но только не статической.

Воздух может попасть в бревно шахты, и без охлаждающей воды вы можете совершенно внезапно и без предупреждения получить сильный скачок температуры. Некоторые лодки более склонны к этому, чем другие. Наш старый С-36 был вполне к этому склонен. Даже после перехода на бескапельное уплотнение PSS, до того, как они представили вентиляционное отверстие, я обнаружил, что его нужно срыгивать несколько раз за сезон из-за захваченного воздуха.

В какой-то момент во время испытаний мы проехали более 3 часов, используя комплект уплотнений, пропитанных графитом, с каплей менее чем каждые три-четыре минуты. Температура оставалась стабильной на уровне 85-102F в течение более трех часов. Мы смыли винт с большой яхты, и через 3-4 минуты сальник нагрелся до 300F. Ой!!! Это же событие произошло примерно 14-16 раз в течение 6 месяцев. Моя цель при тестировании состояла в том, чтобы найти золотую середину для наименьшего количества потеков и наиболее стабильных температур. Я отрегулировал сальник на 1 каплю в минуту, и скачки температуры исчезли.

Вот почему сальниковые коробки предназначены для капель. Когда они капают, они также вытесняют любой захваченный воздух. Не все лодки склонны к попаданию воздуха в бревно, но многие из них. Простое действие отступления от анкера может привести к тому, что пузырьки воздуха попадут в бревно шахты, и без капель воздух не сможет выйти.

Думаю, именно это и произошло с нашей «чудо-глиняной» упаковкой…

15 апреля 2005 г.

Уплотнительная гайка с изображением синтетического и тефлонового льна

Идея этой зеленой «формовочной глины» заключается в том, что она сделает ваш традиционный сальник без капель. Для его установки вы вставляете первое кольцо из льна, затем набиваете вещество, похожее на зеленую глину, и вставляете второе кольцо, получая, по сути, бутерброд из зелени.

Хотя идея уплотнения вала без капель не нова, этот материал, вероятно, не является идеальным способом избежать капель. Мало того, что его очень, очень сложно снять с помощью отмычки и заменить после установки, он также не работает, как рекламируется для меня. Этот материал может забить охватываемый конец сальника густым черным осадком, как я выяснил.

Этот осадок можно описать только как остатки «синтетической смазки» и «формовочной глины». Эта серо-черная липкая масса полностью закупорила нашу сальниковую коробку, по существу предотвращая попадание охлаждающей или смазочной воды на внутреннюю гайку. Если оставить его в покое на достаточно длительный период, это может привести к повреждению карданного вала.

Опять же, многие люди заявляют об успехе с «чудодейственной глиной», так что примите мой совет только в качестве предостережения и проведите собственное исследование помимо того, что я сказал.

15 апреля 2005 г.

Этот беспорядок из Syntef действительно испортил эту сальниковую коробку

Если вы щелкнете по этой картинке, чтобы увеличить ее, вы увидите остатки черной липкой массы на валу, образовавшиеся из-за «бескапельной» набивки, которая засоряла мою сальниковую коробку. Все традиционные сальниковые коробки требуют воды для смазки, и этот «бескапельный» материал полностью закупорил область между валом и охватываемым концом сальниковой коробки, как показано на рисунке.

Даже с полностью удаленной внутренней гайкой в ​​воде я получал в лучшем случае 4 капли в минуту со снятой гайкой! Пожалуйста, будьте осторожны, используя этот материал! Моя сальниковая коробка на самом деле так нагрелась из-за отсутствия водяной смазки, что начала пахнуть, и я обжег пальцы настолько, что на них образовались волдыри, когда проверял ее.

Имейте в виду, что это не произошло мгновенно, и потребовалось около 60 часов работы, чтобы накопить достаточно грязи Syntef/Clay, чтобы забить нашу сальниковую коробку. Он работал при нормальных температурах во время и после обкатки, которые я измерял инфракрасным термометром. Теперь я знаю, что «точечные» временные проверки не рассказывают всей истории. Всплески температуры и чрезмерный нагрев, вероятно, стали причиной того, что этот материал со временем забил мой бревно. На мой взгляд, этот материал не подходит для «плотного» бревна, когда у вас нет достаточного зазора между валом и охватываемым концом сальника.

Я очень подозреваю, что из-за «бескапельной» природы этой упаковки воздух попал в бревно шахты. Раньше это часто случалось с уплотнениями PSS, прежде чем они перешли на модели с вентиляцией или водопроводом, которые позволяли выходить любому захваченному воздуху. С захваченным воздухом внутри бревна вала набивка не будет смазываться водой и может начать плавиться и забивать бревно вала, что усугубит ситуацию, как я подозреваю, произошло здесь.

Как туда попадает воздух? Стыковка или анкеровка с быстрыми ударами реверса направит кавитационные пузырьки воздуха вверх в бревно ствола. Если бревно вала полностью герметизировано или «без капель», воздух скапливается до тех пор, пока не перестанет смазываться и, в конечном итоге, приведет к повреждению. Есть причина, по которой сальниковые коробки в традиционном стиле должны протекать. Эти новые уплотнения следует рассматривать как «менее капающие», а не «бескапельные». Помимо захваченного воздуха застойная вода в бревне вала может вызвать щелевую коррозию карданного вала, как вы увидите ниже.

Почему он должен немного капать

Реальные бронзовые валы Тобина уже много лет как не используются, и поэтому сейчас используются такие сплавы из семейства нержавеющих, как Aqumet и Nitronic. Эти сплавы, такие как нержавеющая сталь типа 304 и 316, могут страдать от щелевой коррозии. Щелевая коррозия сильнее всего проявляется, когда нержавеющая сталь находится в контакте с морской водой, а также при кислородном голодании. Эта коррозия может происходить между мокрыми или протекающими палубами и цепными пластинами или в стыках килей и килевых болтах из нержавеющей стали, но многие не знают, что это может произойти и с карданными валами. Если сальниковая коробка стекает, это помогает предотвратить истощение кислорода в воде в стволе шахты.

За последние 10-15 лет резко возросла щелевая коррозия карданных валов. Благодаря новым упаковочным материалам и вводящей в заблуждение рекламе, в которой используются такие фразы, как «без капель», которые заставляют мастеров думать, что это означает «без капель», а не меньше капель, владельцы лишают упаковочную коробку кислорода, не пропуская свежую насыщенную кислородом воду. Это. Это может привести к разрушению карданного вала из-за щелевой коррозии. В то время как некоторые набивки, такие как Gore GFO, Ultra-X или GTU, могут быть отрегулированы так, чтобы они были в основном сухими и при этом несколько прохладными на ощупь, это все же плохая идея с точки зрения щелевой коррозии.

Еще одно падение в яму, когда сальниковая коробка работает полностью герметично и «без капель», они могут начать задерживать воздух в бревне шахты. Все, что требуется, — это быстрое движение задним ходом, и возникающие в результате кавитационные пузыри вытесняются вверх и внутрь или после плавания в ненастную погоду. Как только в бревне окажется достаточно воздуха, упаковочная коробка, которую вы считали прохладной на ощупь, начнет готовиться, когда вы меньше всего этого ожидаете. Даже PSS теперь перешла к продаже всех своих упаковочных коробок без капель с вентиляционным отверстием.

Если сальниковая коробка имеет возможность капать, это обеспечивает превосходное охлаждение, более длительный срок службы вала, меньшую вероятность щелевой коррозии и меньшую возможность для захваченного воздуха полностью высушить коробку и привести к ее нагреванию.

13 июля 2010 г.

Износ 0,05 дюйма

Этот вал имел износ сальника примерно 0,05 дюйма и был признан мастерской «металлоломом». Этот владелец использовал натуральный лен, пропитанный тефлоном, и подумал, что когда в рекламе говорится «меньше капает», это означает, что он должен быть «без капель». Это была дорогая ошибка, которую вы должны стараться не повторять.

15 апреля 2005 г.

Новая и старая набивка

На этой фотографии показаны старая льняная тефлоновая набивка с «чудо-глиной» и новая набивка GTU. GTU — копия Gore GFO, но изнашивается хуже из-за конструкции оплетки.

Я использовал Gore GFO полсезона на нашей новой лодке, прежде чем снова переключиться на PSS. Набивка Gore является лучшей из льняных набивок с точки зрения рассеивания тепла, но она находится на самом верху гальванической шкалы, что может вызвать другие проблемы.

Этим уплотнениям также требуется несколько капель в минуту, чтобы охлаждаться и не повредить вал. Моя единственная претензия к этой набивке GTU, изготовленной Western Pacific Trading и проданной через West Marine, заключается в том, что она имеет тенденцию легко изнашиваться и не делает чистых порезов даже при использовании нового лезвия бритвы.

15 апреля 2005 г.

Отходы труб в качестве приспособления для резки

Многие парусные лодки имеют карданный вал диаметром 1 или 7/8 дюйма, а кусок обводной трубы диаметром 1 дюйм или 7/8 дюйма отлично подходит для резки приспособление для новых льняных колец.

Используйте набор штангенциркулей, чтобы убедиться, что выбранный вами «оправочный приспособление» имеет тот же наружный диаметр. как ваш карданный вал, а затем отрезать. Я обычно вырезаю кольца таким образом, но вы также можете вырезать их и на самом карданном валу.

Разрежьте кольца снаружи лодки в месте выхода вала из корпуса между стойкой и корпусом, а не на сальнике. Если вы разрезаете кольца на валу в сальниковой коробке, вы рискуете поцарапать вал и образовать заусенец, который может повредить новую набивку и неизбежно приведет к еще большей утечке, пока заусенец не будет отшлифован от трения. Это может занять очень много времени, если только вы не находитесь в сильно заиленной воде…

15 апреля 2005 г.

Обрезка новых колец (неправильный способ)

Это может немного сбить с толку, но на самом деле есть правильный и неправильный способ обрезать 45-градусные углы на ваших льняных кольцах. На этом фото я держу лезвие бритвы под углом 45 градусов параллельно стержню. К сожалению, если я нарежу кольца таким образом, они не будут хорошо уплотняться. Да, это будет работать, но это не оптимально. Поскольку гайка вала не сжимает лен по окружности, как действие, создаваемое хомутом для шланга, срезание его под углом 45 градусов и параллельно создает менее чем оптимальное уплотнение.

April-15-2005

Разрезание новых колец (правильный путь)

На этом рисунке легче увидеть разрез под углом 45 градусов и то, как два конца набивки соединятся вместе. Гайка вала фактически сожмет эти два конца вместе и создаст лучшее стыковое соединение, чем если бы они были срезаны вертикально для сжатия типа окружности (например, хомута для шланга). Я сказал вам, что это немного сбивает с толку.

После того, как кольцо отрезано, будьте очень, очень осторожны, чтобы свести к минимуму износ перед его установкой. Если вы используете «имитацию» PTFE или традиционный «воск», льняное изнашивание не является проблемой, но с Gore GFO это проблема.

ПРИМЕЧАНИЕ: Когда вы нарезаете кольца таким образом, они обычно не наматываются на нужную длину. Сбривайте один конец вниз, пока не получите правильную посадку.

17-DEC-2010

Вот почему

Это хорошая иллюстрация того, почему разрез должен быть выполнен так, как я показал выше. Сжимающая сила почти идеально герметизирует торцы. Подобные мелкие детали позволяют легко регулировать сальник с правильным соотношением капель и температуры.

*******НАЖМИТЕ НИЖЕ, ЧТОБЫ ПЕРЕЙТИ НА СТРАНИЦУ 3*********

17 декабря 2010 г.

Установлено три кольца

На этой фотографии показаны три установленных кольца. Эта гайка подходит для трех, некоторые нет, и это не имеет большого значения, если одна не подходит для более чем двух.

Лично я предпочитаю четыре вершины полной резьбы между внутренней резьбой гайки и наружной резьбой сальника. Это четыре пики резьбы с тремя установленными и установленными кольцами.

April-15-2005

Старые кольца из тефлона и синтетического материала показаны с кольцами GTU

Вот два новых кольца ГТУ и старые вещи. Обратите внимание, что есть некоторые потертости, хотя я пытался свести их к минимуму. Я обнаружил, что Western Pacific Tradings GTU изнашивается больше, чем Gore GFO или Duramx Ultra-X. GFO и Ultra-X практически не изнашиваются.

Возможно, для предотвращения перетирания с ГТУ можно было бы нагреть немного воска в миске и, как только вы разрежете кольцо, окунуть концы в воск, как плетя леску. На самом деле существует довольно много ручного обращения с кольцами между тем, когда они разрезаются и вставляются, и следует предпринять некоторые меры по предотвращению износа при использовании Western Pacific Trading GTU или просто при использовании GFO или Ultra-X.

08-NOV-2010

Различное оплеточное устройство

Продукт, который я использовал выше для этой статьи, был Western Pacific Trading GTU от West Marine. Сначала я подумал, что это Gore GFO, который у меня валялся, но на упаковке GFO есть слова «GFO», и после тщательного просмотра фотографий я не смог найти логотип GFO с трафаретной печатью.

Я никогда не сталкивался с GFO, но с GTU был. На фото слева Duramax Ultra-X, конструкция и оплетка которого очень похожи на Gore GFO. Он не изнашивается при разрезании, как это делает GTU. Я бы постарался избегать набивки GTU, продаваемой в West Marine, если вас беспокоит износ концов.

Johnson Duramax Ultra-X можно приобрести поштучно в Гамильтоне, штат Мэн, и он режет чисто.

17 декабря 2010 г.

Duramax Ultra-X режет чисто

Вот изображение готового разреза под углом 45 градусов. Это было вырезано из Duramax Ultra-X. Важно иметь в виду, что эти набивки типа Gore могут быстро затупить лезвие бритвы, поэтому заменяйте новое лезвие, если старое плохо режет. Лезвия для бритвы дешевые.

17 декабря 2010 г.

Отметьте гайку в месте стыка

Делая это в лодке, рекомендуется пометить наружную часть гайки в месте каждого шва, чтобы их можно было расположить в шахматном порядке. Используйте упаковочный инструмент, как показано ниже, чтобы вдавить их в гайку. Только когда все кольца в гайке, можно затягивать ее.

Затягивание гайки для посадки набивки, особенно с новыми более скользкими оплетками набивки, может привести к смещению шва, и теперь вы не будете знать, где находятся ваши швы. Лучше всего сделать себе инструмент для сидения.

15 апреля 2005 г.

Новые уплотнительные кольца

Это последний шаг! На этом снимке два из трех колец обернуты вокруг вала в ступенчатом и чередующемся порядке. Вы должны обязательно сместить стыковые соединения колец на 1/3, 1/3, 1/3 для коробки с тремя кольцами или на 1/2 и 1/2 или, другими словами, на 12 часов и 6 часов для коробки с двумя кольцами. кольцевая коробка.

Также совершенно нормально наматывать по одному кольцу и надевать на него гайку, НО НЕ ПРОВОРАЧИВАЯ ЕГО, пока все три кольца не войдут в гайку и не будут располагаться в шахматном порядке. При использовании этого метода «набивки колец» лучше всего отметить снаружи гайки маркером Sharpie, где находятся соединения, а затем, когда все кольца будут в гайке и расположены в шахматном порядке, вы, наконец, сможете навинтить гайку на коробку.

Я изготовил для этого свой собственный инструмент, толщина которого аналогична толщине льна для «набивки орехов» (см. «инструмент» ниже). Я не советую использовать кирку, чтобы забить лен в гайку, так как это может привести к значительному раскладыванию или скручиванию льна, особенно с GTU. По возможности старайтесь, чтобы в вашей сальниковой коробке было как минимум три кольца набивки, так как большинство из них рассчитано как минимум на три. Некоторые гайки могут на самом деле соответствовать четырем, и если да, то сделайте это, но убедитесь, что у вас достаточно резьбы, чтобы хорошо закрепить внутреннюю гайку.

Еще одно очень важное замечание: вам действительно нужно использовать упаковку правильного размера. Переход на один размер к большему может в конечном итоге привести к износу канавки на валу, а один размер к меньшему никогда не уплотнит должным образом. Пожалуйста, проявите должную осмотрительность, чтобы определить правильный размер упаковки для вашей конкретной сальниковой коробки.

15 апреля 2005 г.

Мой самодельный инструмент для вставки льна

Многие люди спрашивали меня, как легко вставить льняные кольца в внутреннюю гайку. Что ж, как и все, что связано с плаванием на лодке, это не всегда легко, но можно сделать с небольшой изобретательностью янки.

Я решил, что для того, чтобы мои кольцевые соединения располагались в шахматном порядке и чтобы они правильно сидели, мне нужен новый инструмент. Я хотел инструмент, который должен был быть идеально параллелен карданному валу при вставке и посадке льна.

Я также хотел посадить лен, не вызывая его скручивания, а инструментов в продаже не было, поэтому я сделал один. Использование отвертки не даст вам правильного угла для правильной посадки льна и потенциально может испортить соединения или вызвать перекручивание льняных колец.

15 апреля 2005 г.

Инструмент для льна на валу

Изготовление этого инструмента заняло менее пяти минут, но действительно может сэкономить время и нервы. Чтобы построить это устройство, я решил использовать короткий кусок 1-1/4-дюймовой трубы из ПВХ с вырезом примерно на 1/3, чтобы он подходил к моему валу.

Я оставил достаточно материала, чтобы он мог защелкнуться на валу и оставаться на месте, не удерживая его руками.

Для этого процесса я обрезал трубу из ПВХ диаметром 1-1/4 дюйма до длины 2-1/2 дюйма. Затем я вставил этот 2-1/2-дюймовый кусок в тиски и с помощью ножовки сделал еще два надреза. Эти разрезы удалили достаточно 1-1 / 4-дюймового ПВХ для создания устройства.

Вам, наверное, интересно, почему я использовал 1 1/4 дюйма ПВХ, если у меня был 1-дюймовый карданный вал? Я использовал его, потому что это все, что у меня было под рукой, и у меня также есть фен, так что было очень легко нагреть ПВХ и обернуть его вокруг куска 1-дюймовой обводной трубки для идеальной посадки. Если у вас нет тепловой пушки, бросьте ПВХ в кипящую воду, чтобы смягчить его достаточно, чтобы «сформовать» его.

15 апреля 2005 г.

Посадка льна

На этом фото показана внутренняя гайка, скользящая по «инструменту посадки льна» и усаживающая лен. Инструмент работает очень хорошо, и, к сожалению, никто не делает его?? Эй, я держу пари, что West Marine может продать его за 50 долларов… Хммммм…

25 октября 2011 г.

GFO, GTU и Ultra-X Warning

*ПРЕДУПРЕЖДЕНИЕ: Хотя мне нравятся пропитанные графитом набивки, такие как Duramax Ultra-X, Gore GFO или Western Pacific Tradings GTU, они могут быть опасны для подводные металлы. Я использовал его на своей лодке, но ежегодно проверял карданный вал Aqualoy 22.

Графит является одним из самых благородных металлов по гальванической шкале и в основном находится на вершине. Таким образом, все в трансмиссии становится анодным для упаковки. Старые «бронзовые» валы, больше похожие на латунные из-за высокого содержания цинка, могут быть повреждены этими новыми высокотехнологичными уплотнениями.

Повреждение, показанное на этом фото, произошло за один сезон с неповрежденными цинками карданного вала. Вал был в отличном состоянии, когда был упакован, и через год он выглядел так.

Использовалась пропитанная графитом набивка Gore GFO. Если у вас бронзовый вал, будьте предельно осторожны с уплотнительными материалами, пропитанными графитом.

Я обычно не замечаю таких проблем с валами из Aqualoy 22, но я видел их с бронзой и более низкими сортами нержавеющей стали. Пожалуйста, используйте эти упаковки ОСТОРОЖНО. Если вы выбрали их, периодически проверяйте вал.

Следует отметить, что ABYC P-6 специально говорит об этом:

Стандарты ABYC:

«6. 7.4 Пропитанный графитом уплотнительный материал не должен использоваться из-за возможности гальванической несовместимости с материалом вала».

При этом тысячи счастливых яхтсменов добились хороших результатов с этими набивками. Однако к ним не следует относиться как к упаковке «установил и забыл». При использовании этих продуктов, пропитанных графитом, я бы посоветовал проверять вал не реже одного раза в год.

15 апреля 2005 г.

Готово!

Вот готовое изделие после установки трех новых колец набивки ГТУ.

При первоначальной установке колец сальника СЛЕГКО затяните гайку, пока не почувствуете некоторое сопротивление, затем остановитесь! НИКОГДА НЕ ЗАТЯГИВАЙТЕ ГАЙКУ СЛИШКОМ!! окончательная регулировка будет производиться после того, как двигатель и вал поработают некоторое время.

Правильная регулировка для GFO, GTU или Ultra-X до нескольких капель в минуту при вращении вала. Вы захотите, чтобы он был настроен не более чем на небольшое отличие от температуры морской воды, примерно на 15-20 градусов или немного теплее на ощупь. Измерьте эти температуры после того, как вал прокрутится некоторое время.

Регулировка должна производиться либо на «половину грани», либо на «одну грань» (гайки) за один раз, но не более чем на одну полную грань гайки за раз. В.Л. Компания Gore рекомендует не регулировать сальник до тех пор, пока вы не проведете лодку на передаче около двух часов. Это позволяет сальниковому уплотнению принимать и прирабатываться.

При регулировке других типов льна сальник должен быть относительно прохладным/теплым, самое большее чуть теплым. При традиционной льняной набивке она должна капать и должна капать при вращении вала.

Чем холоднее работает сальник, тем дольше прослужит вал. С GFO они утверждают, что температура до диапазона 125-130F технически безопасна для набивки. На мой взгляд, это обычно означает, что через коробку не хватает охлаждающего потока. Любой захваченный воздух при таких высоких нормальных температурах может вызвать большой скачок температуры в коробке. Стремитесь к температуре на 15-20 градусов теплее, чем температура океана или озера, но немного выше, с GFO, GTU или Ultra-X, это не должно «убить сделку».

Некоторые ящики капают даже тогда, когда вал не вращается, и это может быть совершенно нормальным в зависимости от состояния вашего вала. Не расстраивайтесь, если вы не можете сделать так, чтобы из него не капало в состоянии покоя, так как не все валы находятся в достаточно хорошем состоянии, чтобы это всегда имело место.

Не имейте привычки затягивать сальник при «покидании лодки». Набивки из натурального льна не эластичны и в некотором смысле имеют память, и они не обязательно вернутся в свое несжатое состояние. Это значительно сократит срок службы вашей набивки, и вскоре она начнет постоянно протекать.

Обычно мне не нравятся эмпирические правила для норм капельного полива, и я действительно не решался даже поставить их здесь. Моя причина этого в том, что каждый вал имеет разную степень износа, и, следовательно, скорость капель обычно различна для каждой установки.

Лучшее эмпирическое правило, которое я обнаружил за многие годы, это наименьшее количество капель, когда вал вращается, но до того, как коробка нагреется. Опять же, это отношение капель к теплу, и наиболее желательным является небольшое количество тепла или его отсутствие. Традиционная льняная набивка может капать всего 5-10 капель в минуту при правильной настройке во время работы, и эта скорость капель позволяет смазывать вал.

Не регулируйте набивочную гайку с использованием традиционного льна в течение как минимум 24–48 часов, поскольку набивка из растительного льна впитает влагу и набухнет. Это вздутие может привести к перегреву сальника, если его быстро отрегулировать после пуска и не учесть вздутие.

Преждевременное затягивание традиционного льна может привести к потенциальным проблемам. Хорошей и безопасной практикой является регулировка набивки «половиной» оборотами после двух часов использования или до тех пор, пока у вас не будет правильного соотношения капель и тепла. На самом деле вы можете использовать инфракрасный термометр, часто называемый пирометром, чтобы упростить процесс настройки, но обычно вашей руки будет достаточно в качестве хорошего датчика.

Если вам нужен полностью сухой трюм, то сальник без капель, такой как PSS или Las-Drop, — это то, что вам нужно. Я также предоставил полные инструкции по установке для этого типа уплотнения в галерее, предшествующей этой.

Удачи!
