Фото плуг для мотоблока: Плуг для мотоблока — 110 фото, советы и инструкции по созданию устройства

Плуг для мотоблока — 110 фото, советы и инструкции по созданию устройства

Появление мотоблоков в значительной степени уменьшило количество физических затрат, требуемых для проведения сельскохозяйственных работ. Самостоятельно сделать тяговый механизм довольно трудно, но изготовить плуг для мотоблока собственными руками – не такое уж сложное дело.

Краткое содержимое статьи:

Достоинства

У собственноручного изготовления плуга для мотоблока есть свои положительные стороны: соответствие параметрических характеристик отвала и лемеха требованиям конкретного вида грунта. Говоря о параметрических характеристиках, принято выделять результативность, размеры захвата, глубину и качество вспашки, угол отвала.

Принимая во внимание мощностные характеристики мотоблока с плугом, становится возможным изготовить плуг, не вызывающий значительной нагрузки на его двигатель, но обеспечивающий максимальную область захвата. Применение материалов высокого качества позволит увеличить время службы плуга.

Кроме этого, можно учесть возможность крепежа разных насадок. Это сделает конструкцию многофункциональной, что в свою очередь сделает возможным проведение всего комплекса работ по обработке грунта.

Конструкционное исполнение плуга

Сегодня популярны следующие виды плугов:

• однокорпусные;
• роторные;
• оборотные.

Наиболее широко распространён первый вид. В Интернете без труда можно отыскать множество схем и чертежей однокорпусного плуга. Это самое предпочтительное решение для тех, у кого нет опыта в самостоятельном изготовлении подобных конструкций.

Для его создания не потребуется наличие каких-либо специальных инструментов. Будет достаточно стандартного набора, который можно найти в любом гараже или хозяйственной постройке.

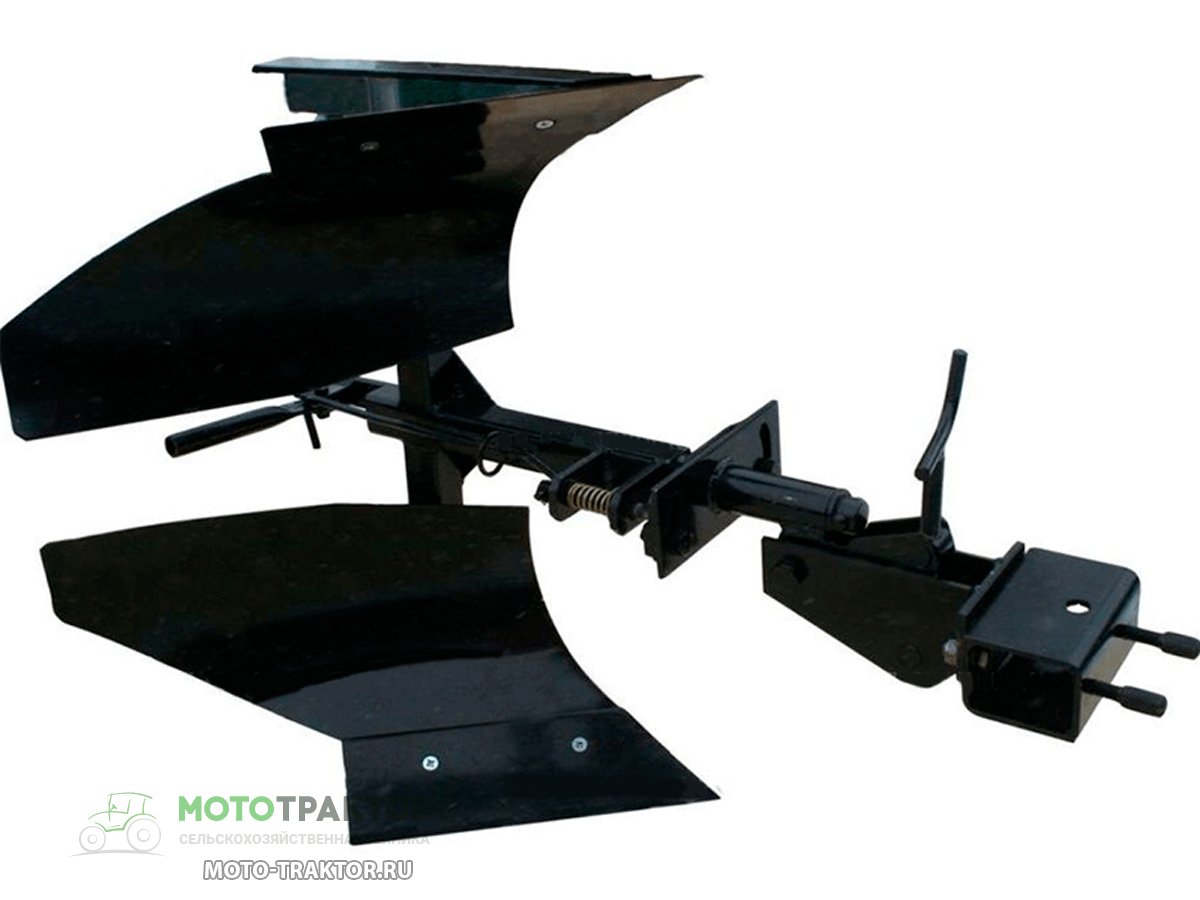

Отличие оборотного плуга заключается в наличие изогнутого пера в верхней части конструкции, позволяющего сразу же переворачивать земляной пласт при его подъёме. Это оптимальный выбор, если предстоит работать на твёрдой земле. Из-за сложного конструкционного решения изготовить его под силу только специалисту.

Наиболее трудоёмким является роторный плуг. Его конструкция схожа с конструкцией культиватора, так как она оснащена сразу несколькими лемехами, закреплёнными на одной оси. Во время вспашки происходит прокручивание оси, что вызывает переворачивание земляного слоя.

Преимущество данной разновидности плуга заключается в возможности обработки грунта до глубины 0,3 м без приложения каких-либо значительных физических затрат. Помимо этого, она даёт возможность проводить пахотные работы по различным траекториям.

Инструкция по созданию плуга

Делаем раму. Для этого берём стальную трубу размером 52*40 мм с толщиной стенок приблизительно 7 мм. Срезав широкие противоположные стенки рамы, изготавливаем вилку.

Затем делаем на раме серединную отметку для последующей установки поперечной траверсы и стоек-пружин для крепления дышла.

Отверстие в передней части рамочной конструкции необходимо тщательно заварить.

Крепим плужную стойку. Для этого в широком куске трубы, используемой при изготовлении рамы, высверливаем сквозные отверстия площадью 3,1*1,6 см. Размер отверстий в узких рамочных стенках для установки рукоятки не должен превышать 1,02 см. Рукояти делаем из трубы, диаметром 0,5 дюйма.

Изготавливаем сцепку. Это немаловажная деталь плуга. Именно она обеспечивает надёжную фиксацию с мотоблоком. Наибольшей популярность пользуется швеллерное крепление в форме буквы «П», устанавливаемое под рулевой частью. При изготовлении данного элемента потребуется сделать отверстия для установки кронштейна и крепёжного штыря.

Делаем основные рабочие детали. В первую очередь, к ним относится лемех и отвал. Для их изготовления прекрасно подойдёт стальной лист толщиной до 5 мм.

Вначале делаем лемех. Здесь будет уместно применить старый диск от циркулярной пилы.

Для заточки режущей части лемеха можно использовать наковальню.

Затем из стальной трубы размером 0,6 м изготавливаем отвал. Для этого берём картон или бумагу. Делаем из них шаблон, прикладываем к трубе и обводим. Далее при помощи сварочного аппарата вырезаем. Полученный отвал обрабатываем наждаком или болгаркой.

Собираем плуг. Потребуется стальной лист площадью 0,25 кв. м. К нему надо приварить все детали, начиная с бокового щитка и кончая лемехом. Работу следует выполнять особенно тщательно. Далее берём молоток и зубило и отсоединяем металлический лист, на котором велись сварочные работы.

Затем осталось провести зачистку швов, шлифовку отвала и лемеха и покраску всей конструкции. Данные мероприятия придадут плугу эстетичности и увеличат его время службы.

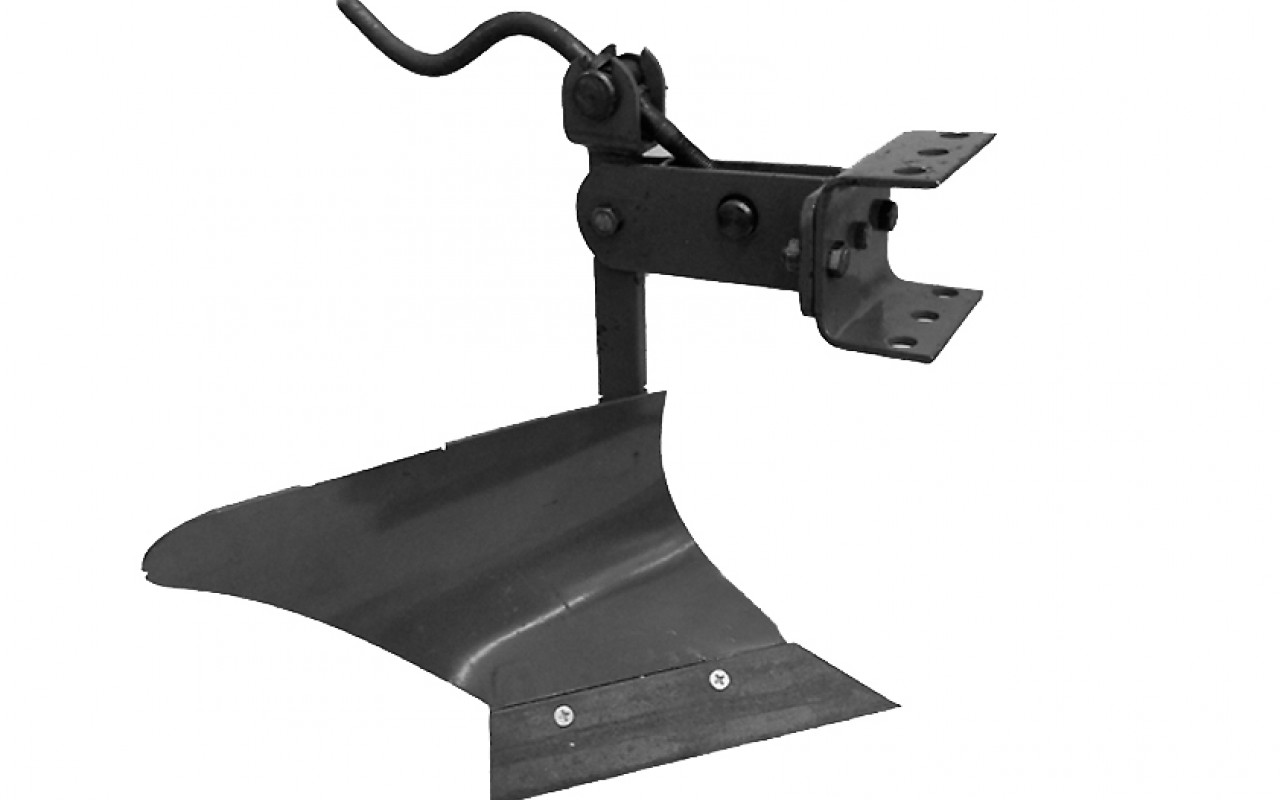

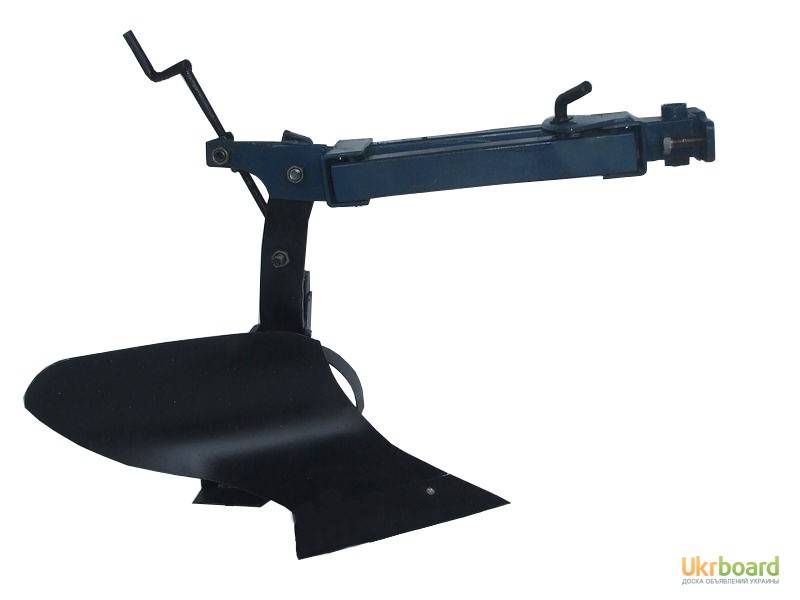

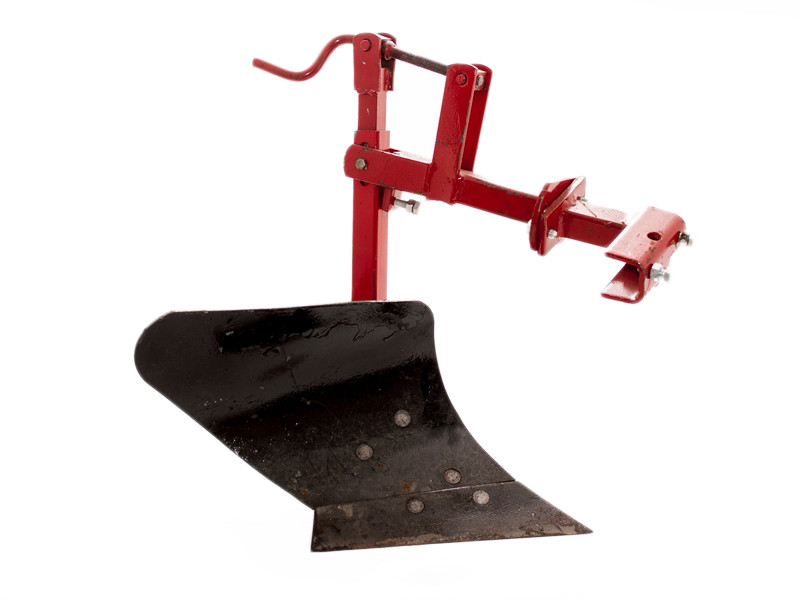

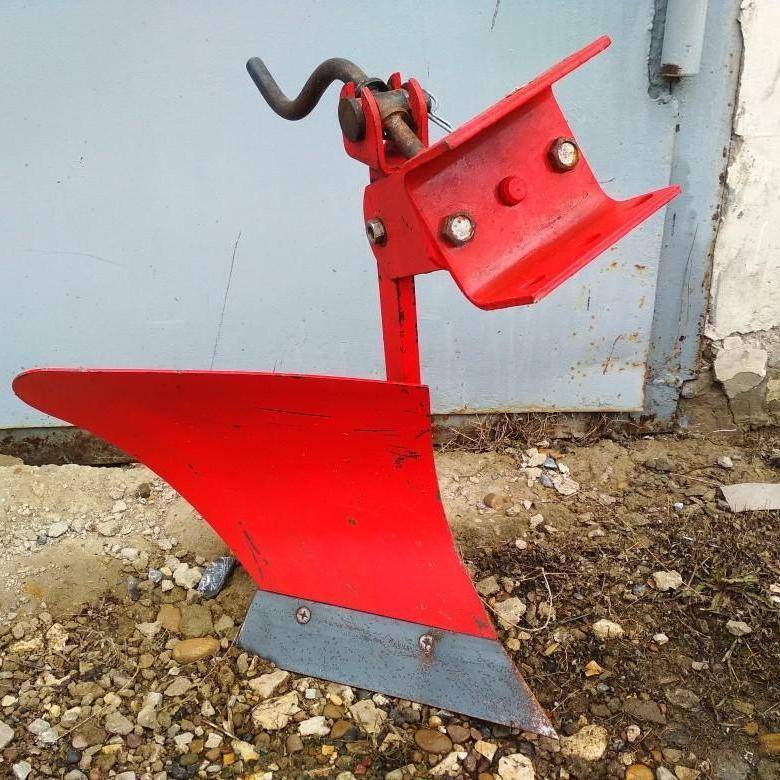

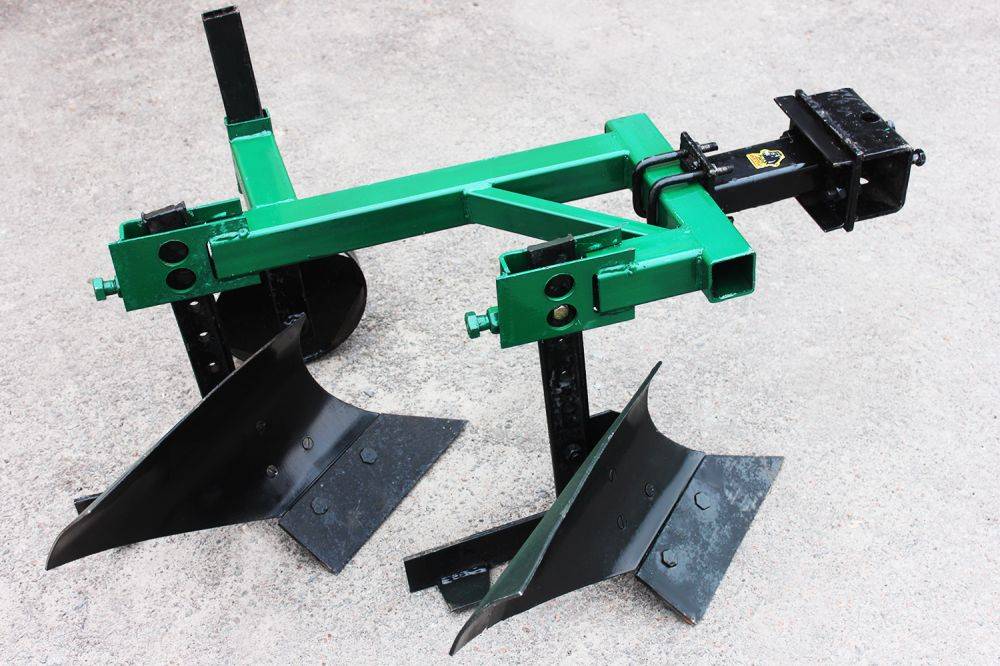

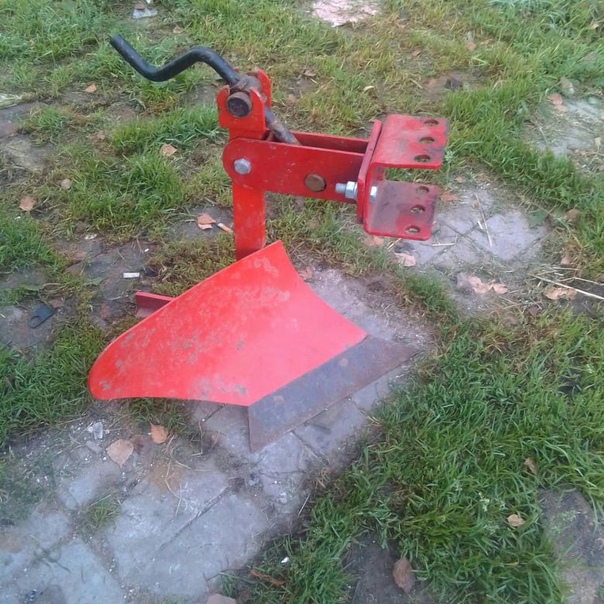

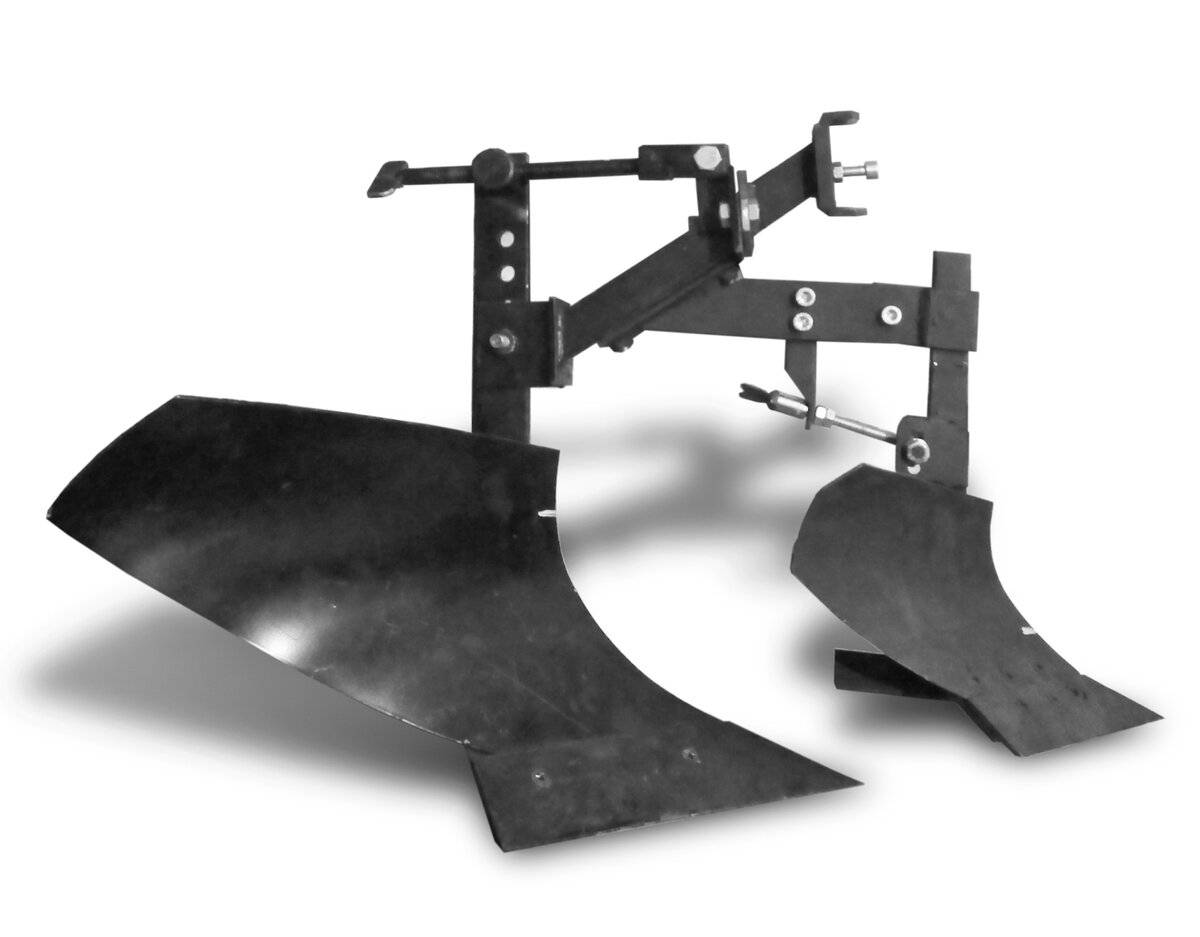

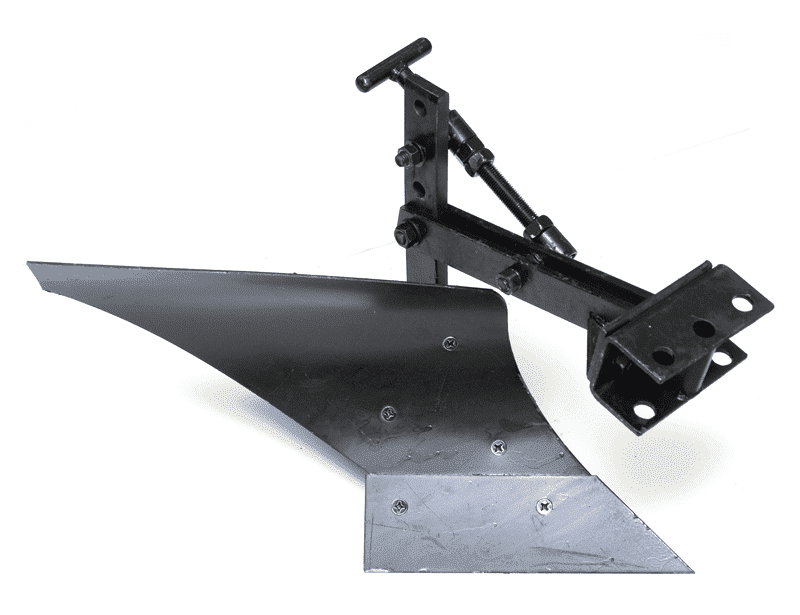

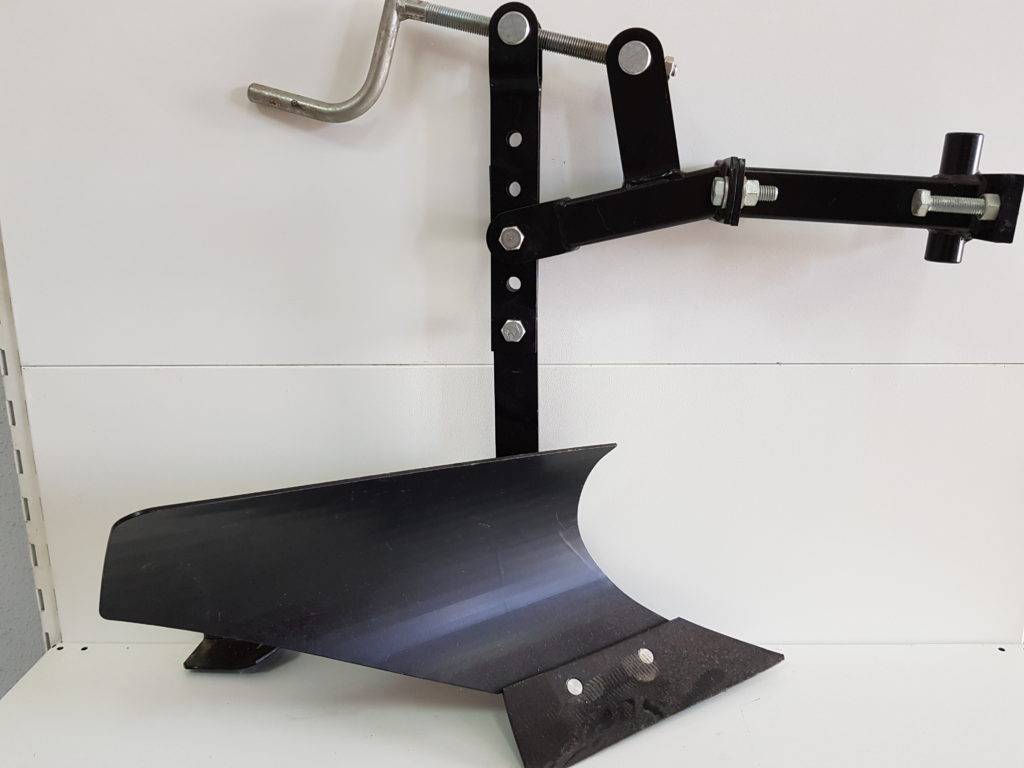

Фото плуга для мотоблока

Также рекомендуем посетить:

• Мотоблок
• Дровокол
• Травосборник
• Садовые вилы
• Садовые ножницы
• Кусторезы
• Сучкорез
• Опрыскиватель
• Ледоруб
• Паяльная лампа
• Газовый обогреватель
• Ручной культиватор
• Земляной бур
• Таймер полива
• Измельчитель садовый
• Тачка садовая
• Лопата
• Грабли садовые
• Системы полива
• Мойка высокого давления
• Секаторы
• Шланги для дачи
• Штыковая лопата
• Садовая техника
• Веник для бани
• Метла
• Садовый инструмент
• Садовые светильники

как сделать плуг для мотоблока своими руками, чертежи, описание, фото

Оглавление:

• Делаем плуг для мотоблока своими руками
• Плуг для мотоблока своими руками, чертежи
• Плуг поворотный для мотоблока, самодельный
• Размеры плуга для мотоблока
• Как установить плуг на мотоблок
• Регулировка плуга на мотоблоке
• Как отрегулировать плуг на мотоблоке видео
• Как сделать роторный плуг для мотоблока своими руками
• Как сделать плуг для мотоблока своими руками видео

Делаем плуг для мотоблока своими руками

При помощи мотоблока могут выполняться самые различные сельхозработы, как то: пахота, покос, посев, посадка и выкапывание картофеля, моркови, лука окучивание и др. Но для каждой из этих работ потребуется специально предназначенный для нее сельскохозяйственный инструмент. Вот здесь то и возникает вопрос о том, что выгоднее: купить готовый плуг, или изготовить плуг для мотоблока своими руками.

Плуги включают несколько видов, каждый из которых имеет особую конструкцию. Так, сегодня для пахоты мотоблоком используются плуги однокорпусные, либо оборотные, или роторного типа.

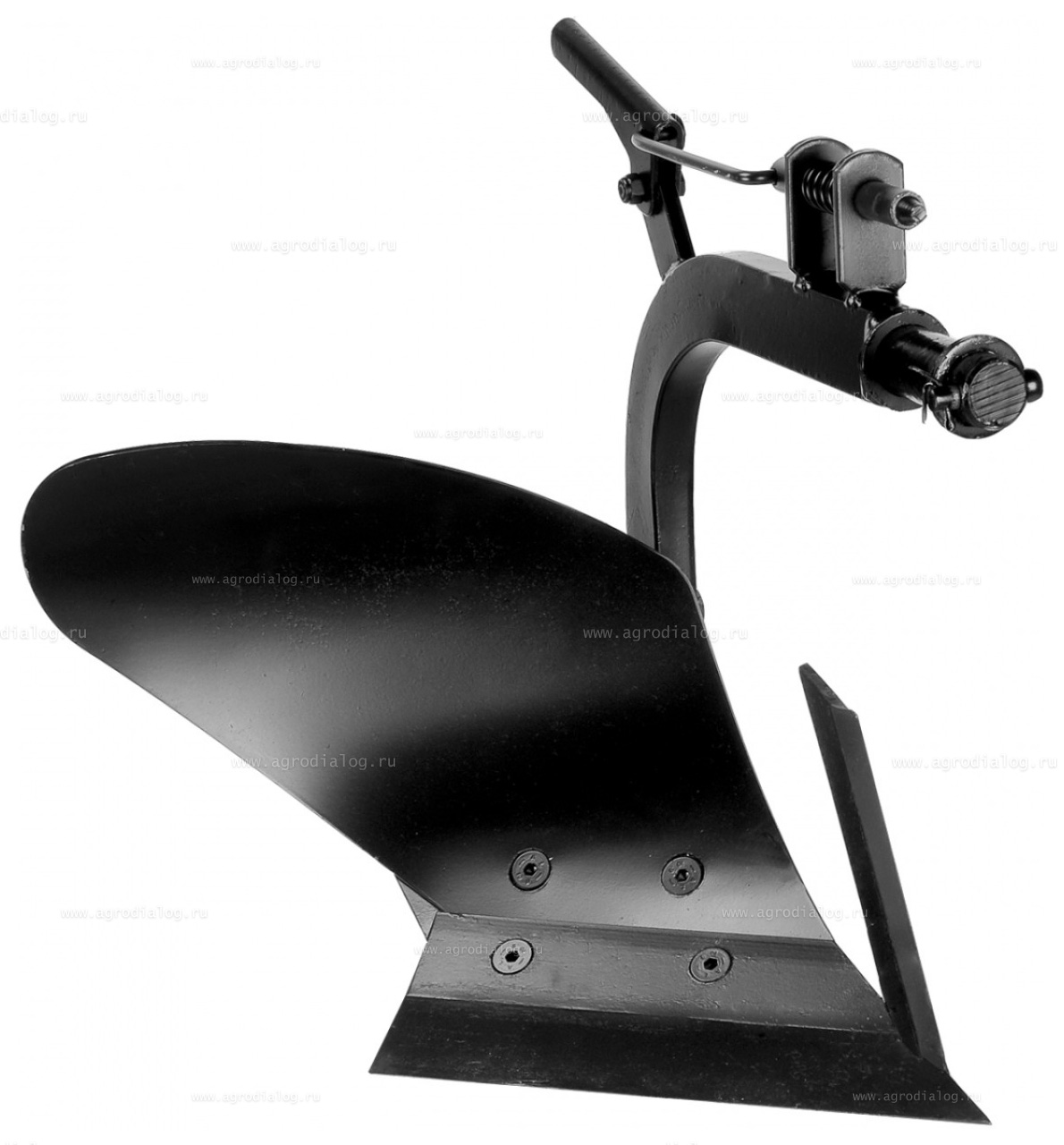

Однокорпусный плуг

Однокорпусный плуг отличается наиболее простой конструкцией и наличием огромного числа чертежей его модификаций. Поэтому он представляет собой оптимальный вариант для изготовления своими руками, особенно для тех владельцев мотоблоков, которые не имеют необходимых навыков.

Изготовление самодельного однокорпусного плуга мотоблока не будет представлять каких-либо трудностей. Для него даже не нужно будет иметь какое-либо специализированное оборудование и инструменты. Вполне подойдут те, что хранятся в сарае или в гараже у каждого уважающего себя хозяина.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.



[textmarker color=»C20000″]Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил. [/textmarker]

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

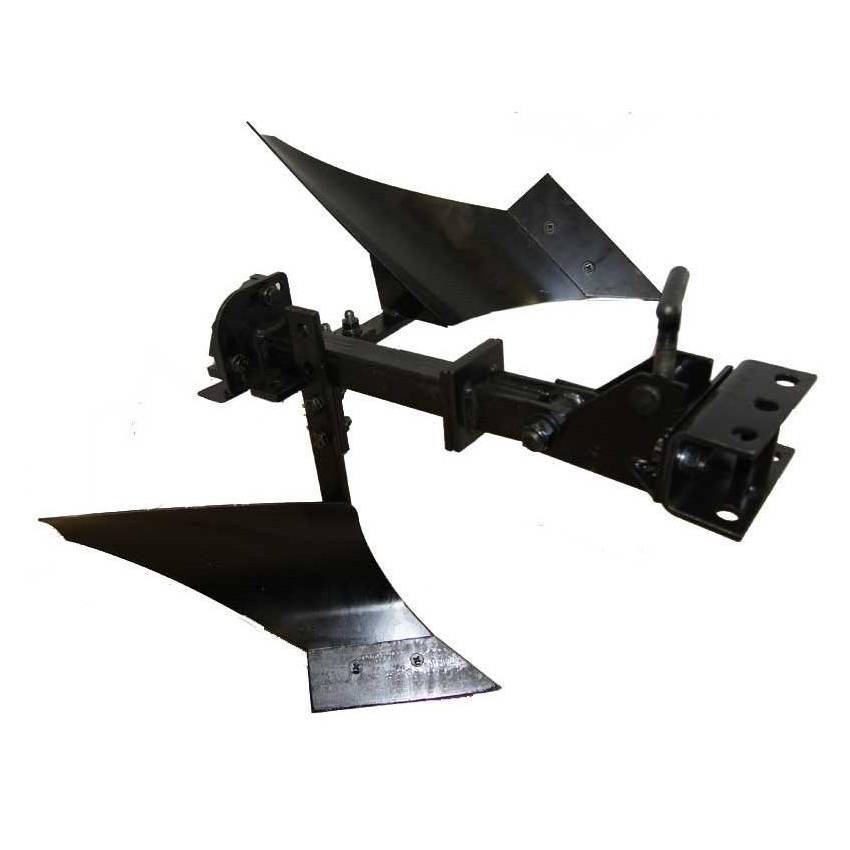

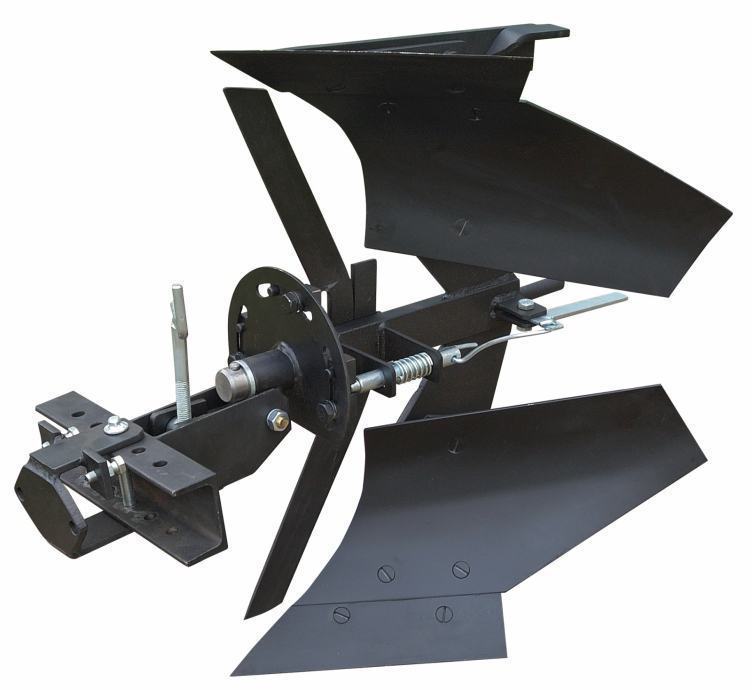

Плуг поворотный для мотоблока, самодельный

Поворотный плуг — универсален, применяется на мотоблоках, содержит на стандартной одинарной сцепке ручной поворотный механизм. Как известно, при пахоте почвы обычным плугом за один проход пласт земли переворачивается лемехом в одну сторону. Чтобы земля следующего ряда переворачивалась в ту же сторону приходится возвращаться к началу предыдущего ряда и начинать с той же стороны участка.

[textmarker color=»C20000″]Поворотный плуг позволит вам выполнять пахоту гораздо быстрее — в конце ряда вы после разворота мотоблока просто разворачиваете лемех в другую сторону и продолжаете обработку почвы.[/textmarker]

Размеры плуга для мотоблока

Поворотный плуг характеризуется наличием трех конструктивных плоскостей: нижней горизонтальной плоскости полозка, боковой вертикальной плоскости полозка и передней отвальной плоскости.

Если после снятия лемеха и отвала плуг поставить на горизонтальный стол, вплотную придвинутый к стене, и прижать его боковую поверхность к вертикальной стене, то поверхность стола совпадет с нижней горизонтальной плоскостью полозка, а вертикальная стена с боковой вертикальной плоскостью полозка.

• Первым условием хорошего плуга является расположение нижнего режущего края установленного лемеха на 10…20мм ниже нижней горизонтальной плоскости полозка.
• Вторым условием хорошего плуга является составление боковым режущим краем установленного лемеха прямой линии с боковым режущим краем отвала, причем оба они должны выступать на 10мм за боковую вертикальную плоскость полозка.
• Третье условием хорошего плуга является примыкание передней рабочей поверхности лемеха к отвалу в одной плоскости и без зазора. Они не должны иметь выступающих крепёжных элементов, но должны быть заполированы и блестеть, как зеркало.

По завершении работ с плугом рекомендуется полированные поверхности очистить от грунта, полить машинным маслом или смазать Литолом-24 и растереть ветошью. Это позволит защитить полированные поверхности от коррозии.

Четвёртым условием хорошего плуга является ровная тыльная сторона лемеха, составляющая с плоской поверхностью установки плуга угол 15…20 градусов, равный заднему углу установленного лемеха.

Боковые режущие кромки лемеха и отвала также должны иметь задние углы 10…20 градусов с боковой плоскостью борозды, причем боковая режущая кромка отвала может быть закругленной.

Как установить плуг на мотоблок

Прежде чем начинать настройку плуга, необходимо подготовить сам мотоблок и установить плуг на мотоблок. Для этого мотоблок помещается на место проведения работ, колеса с резиновыми шинами снимаются и устанавливаются стальные грунтозацепные колеса. Делается это с целью уменьшения буксования мотоблока при пахоте из-за сопротивления грунта.

После этого приступают к присоединению к навесному устройству имеющегося плуга мотоблока. Гайки крепления при этом следует затягивать не полностью, чтобы иметь возможность регулировки агрегата. Затем выполняется фиксация агрегата к крепежной серьге мотоблока двумя стальными штырями. По окончании этих операций можно начинать операцию регулировки плуга.

Регулировка плуга на мотоблоке

Регулировка плуга на мотоблоке должна проводиться с максимальным соблюдением правил, ведь от нее прямо зависит качество вспашки. Она осуществляется следующими этапами.

Сначала колеса мотоблока ставятся на специально для этого подготовленные подставки и проводится его балансировка. Высота этих подставок прямо определяет глубину вспахивания (высота подставок для вспахивания мерзлого грунта должна быть не более 20-25см, для весеннего грунта – 15-20 см).

После этого регулировочными болтами выставляется угол наклона плуга так, чтобы его «пятка» была расположена параллельно поверхности земли.

После закрепления плуга, мотоблок снимают с подставок и ставят на грунт. Руль его выставляют таким образом, чтобы ручки управления находились на высоте пояса пахаря.

Последний этап регулировки плуга состоит в оценке правильности его настройки. Для этого проводят контрольную вспашку в виде двух – трех борозд с измерением глубины среза и качества отвала грунта, а также расстояния между бороздами. В случае, если расстояние между бороздами превышает 10 см, или они перекрывают друг-друга, регулировку требуется выполнять повторно.

Как отрегулировать плуг на мотоблоке видео

Как сделать роторный плуг для мотоблока своими руками

Эта модель полностью отлична от всех других моделей плугов. Такой роторный плуг для мотоблока, включает нескольких изогнутых лемехов, установленных на одну ось. При работе ось плуга вращается от вала отбора мощности мотоблока и переворачивает грунт.

Роторный плуг к мотоблоку обрабатывает почву до глубины 25-30 см при малых затратах физических сил работника.

Работать с мотоблоком, оснащенным роторным плугом проще, чем с обычным плугом, так он позволяет передвижение не только по прямым линиям, но и по кривым, что облегчает обработку участков со сложной геометрией.

Сейчас многими аграриями ведутся споры о том насколько эффективна работа роторного плуга, но он все больше набирает популярность у дачников при обработке заплетенной корнями и заросшей почвы.
