Нефтяные насосы (для нефти, нефтепродуктов): штанговые, струйные

Содержание

Какие бывают нефтяные насосы?
1. Виды насосов
2. Винтовые
3. Центробежные
4. Погружной агрегат для нефтепродуктов
Нефтяная качалка
1. Струйные модели для добычи нефти
2. Как работает струйный насос? (видео)

Нефтяной насос – один из наиболее сложных типов оборудования в нефтяной промышленности в отношении эксплуатации и ремонта. Как известно, нормальное функционирование оборудования зависит не только от правильного выбора устройства, но и от выполнения правил эксплуатации и условий работы.

Агрегаты для нефтегазовой промышленности могут перекачивать нефть, нефтепродукты, воду, щелочи, сниженные газы, кислоты и функционируют в больших диапазонах напора, температуры и производительности.

1 Какие бывают нефтяные насосы?

Насосы для нефтяной промышленности должны обладать высокой мощностью, ведь перекачиваемый материал устройство должно добывать из значительной глубины нефтяной скважины. На характеристики скважин влияет тип энергии, который используется насосом для нефти. Поэтому, устанавливают определенный тип привода в механизме, в зависимости от условий эксплуатации.

Насосы для нефтепродуктов оборудуют следующими типами приводов:

гидравлический;
электрический;
механический;
пневматический;
термический.

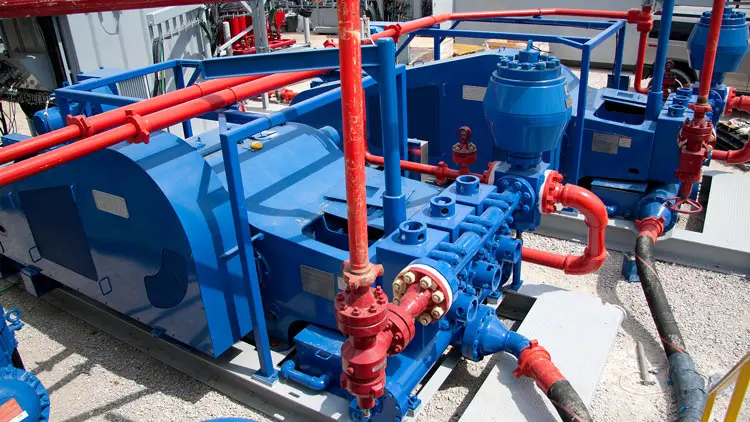

Нефтяные скважинные насосы

Электронасос с электрическим приводом, при наличии электроэнергии, самый удобный и может дать больший диапазон характеристик в тот момент, когда происходит откачка нефти.

Когда же электросеть недоступна, насосы для перекачки нефти оснащают газотурбинными двигателями, или двигателями внутреннего сгорания. На центробежные насосы устанавливают пневматические приводы в случаях, когда можно использовать в качестве питания энергию высокого давления (природный газ), либо энергию газа попутного, что весьма поднимает уровень рентабельности насоса для перекачки нефтепродуктов.
к меню ↑

1.1 Виды насосов

Насосное оборудование делится на два основных типа: винтовые и центробежные.
к меню ↑

1.2 Винтовые

Винтовые насосы для добычи нефти могут работать в более сложных условиях, чем центробежные. Так как винтовые устройства перекачивают рабочую среду без контакта винтов, они могут работать с загрязненными жидкостями (пульпа, сырая нефть и т.д.), а еще с жидкостью с высокой плотностью.

Вертикальный нефтяной винтовой полупогружной насос

Винтовой самовсасывающий агрегат бывает в двух исполнениях: одновинтовым и двухвинтовым. Двухвинтовой прибор хорошо справляется с вязкими материалами температурой от -60 до +450˚С.
к меню ↑

1.3 Центробежные

Нефтяные центробежные насосы бывают следующих видов:

консольные устройства, которые оснащены жесткой или упругой муфтой;
двухопорные механизмы, что разделяются на: одноступенчатые, двухступенчатые и многоступенчатые;
вертикальные полупогружные.

Насосные приборы также разделяют по уровню температуры перекачиваемой среды:

t 80˚С – полупогружные, магистральные многоступенчатые устройства, которые имеют рабочее колесо одностороннего входа;
t 200˚С – консольные и горизонтальные многоступенчатые чугунные агрегаты;
t 400˚С – консольные стальные механизмы, которые оборудованы рабочим колесом одностороннего или двустороннего действия.

Зависимо от температуры перекачиваемой жидкости, насосное оборудование оснащают уплотнителями: одинарные для t не более 200˚С, двойные торцевые для t не более 400˚С.

Нефтяные приборы также разделяют по области применения: для добычи и перемещения нефти и те, которые применяют в процессе подготовки и переработки нефтепродукта.

Центробежный нефтяной насос

К первой группе относят механизмы, которые подают жидкость на групповое замерное оборудование, на центральный пункт сбора, а еще устройства, которые перекачивают нефть внутри помещения (производство нефтепродуктов — нефтеперерабатывающий завод). Во вторую группу входят устройства для подачи нефти в центрифуги, теплообменники, сепараторы.
к меню ↑

1.4 Погружной агрегат для нефтепродуктов

Погружные нефтяные устройства разделяют на следующие виды, в зависимости от способа работы силовой установки:

Бесштанговые, когда силовая установка находится внутри прибора и заставляет работать механизм, отвечающий за извлечение жидкости на поверхность.
Штанговые насосы — механизм, что выталкивает рабочую среду на поверхность при помощи электромотора, который находится наверху, в движение такой механизм приводит штанга. Штанговые глубинные агрегаты применяют, в основном, как механизм, добывающий нефть или минералы.

Скважинный механизм для перекачки нефти отличается от водяного техническими характеристиками и мощностью добычи ископаемого на поверхность:

у нефти немалая плотность, поэтому увеличивается давление на лопасти;
вязкость жидкости имеет большое сопротивление, поэтому используют, в основном, штанговые механизмы;
нефть добывают с помощью сложной системы с несколькими нагнетательными агрегатами;
приводы штангового прибора обеспечивают внутренние механизмы передачей вращательной энергии, которые выталкивают жидкость наверх;
такой привод называют «станок качалка», именно он является основным инструментом для добывания нефти;
устанавливается качалка на подготовленный фундамент и состоит из таких частей: стойка, платформа и станция управления.

к меню ↑

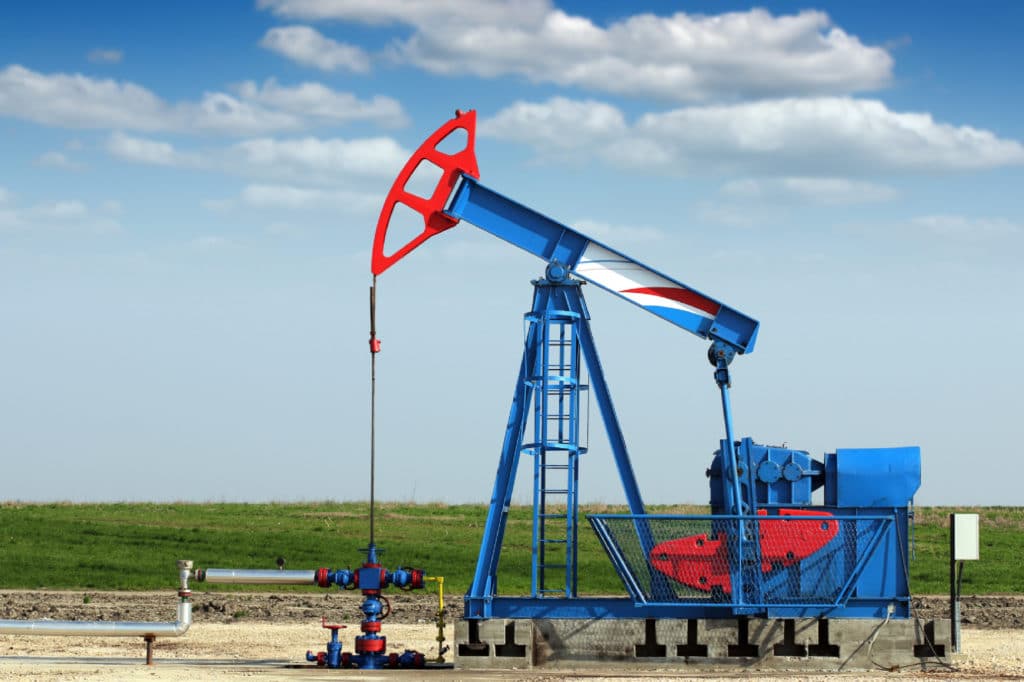

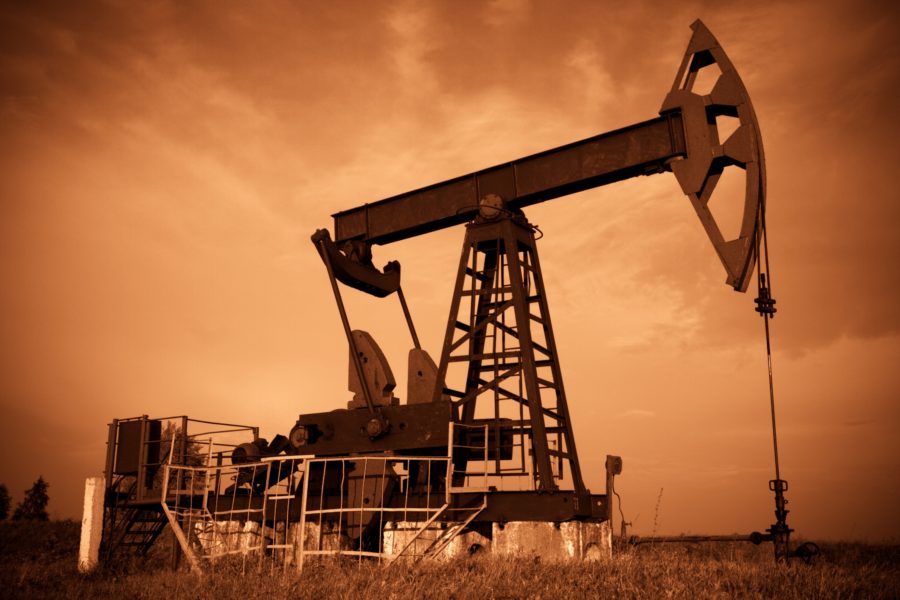

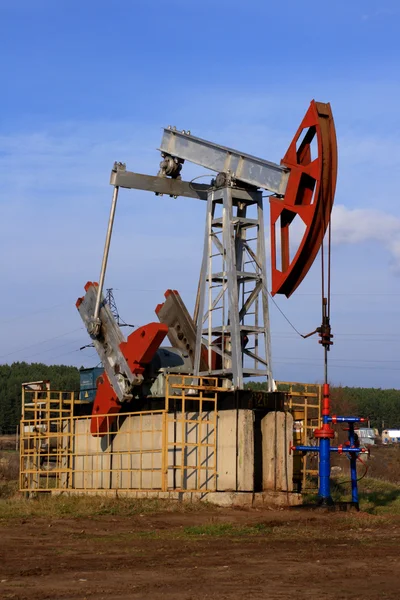

2 Нефтяная качалка

Добыча нефти происходит при помощи глубинных механизмов, основой которых является станок-качалка. Это один из видов наземного приводного устройства, управляют которым операторы при эксплуатации скважин.

Схема работы нефтяной качалки

Самый распространенный привод штангового агрегата используют для свайной разработки месторождений. При помощи такого устройства можно добывать нефтепродукты в условиях вечной мерзлоты. Пользуются популярностью нефтяной и газовый механизмы в виде станков-качалок с одноплечными балансирами. Такое оборудование применяют в качестве индивидуального привода в условиях добычи нефти.

Принцип работы агрегата сравним с функцией шприца, которая обеспечивается штанговым прибором. Качалку оснащают колоннами из компрессионных труб, по которым осуществляется добывание и передача нефтяной жидкости.

Одной из важных характеристик станка-качалки является мощность двигателя. Типовый нефтяной агрегат делает свою работу при условии подачи усилия в 25 кВт. Более расширенный анализ характеристик предусматривает учет вида ремня, особенности тормозной системы и диаметр шкивов.

При выборе устройства, стоит обратить внимание и на габаритные размеры, которые играют важную роль при установке определенного станка в конкретных условиях. Типовый насос может обладать длиной в 7 м, а шириной – до 2,5 м, при этом вес механизма обычно больше 10 кг.
к меню ↑

2.1 Струйные модели для добычи нефти

Струйные устройства используют для всасывания, нагнетания жидких материалов, для охлаждения или нагревания с помощью смешивания с другими жидкостями, газами или парами.

Струйный насос для добычи нефти

Такие механизмы относятся к динамическим насосам трения, у которых нет вращающихся частей, а поток жидкости перемещается за счет трения, которое появляется между ним и рабочим потоком жидкости. Рабочая жидкость подводится к устройству снаружи и обязана иметь достаточно энергии, чтобы обеспечить перекачку нефти с необходимыми параметрами.

Струйный агрегат соединяют с насосно-компрессорным трубопроводом и вместе с генератором, спецфильтром и паркером опускают в необходимое место (заданная глубина скважины). Нефть под давлением перекачивается по НКТ.

С помощью каналов в спецмуфте и кольцевого зазора между корпусом и внутренней частью инжектора нефть оказывается в окнах делителя. Часть потока рабочей среды направляется через сопло в камеру смешения, взаимодействуя с пассивной нефтью приемной камеры.
к меню ↑

2.2 Как работает струйный насос? (видео)

Главная страница » Насосы

Насосы для нефти: назначение, характеристики, фото

Насосы для нефти: назначение, характеристики, фото | Купить нефтяной насос
DeLium (ДеЛиум)

Насосы DeLium (ДеЛиум) нового поколения двухстороннего входа с горизонтальным разъёмом корпуса
Перекачиваемая среда вода чистая, вода горячая, вода морская, нефть, масло, бензин, керосин, дизтопливо, вода с нефтепродуктами, химически активные среды
Подача макс. — Q max, м³/час 3500
Напор макс. — H max, м 180
3В

Насосы 3В трёхвинтовые для нефтепродуктов, вязких сред
Перекачиваемая среда нефть, мазут, масло, дизтопливо, высоковязкие среды
Подача макс. — Q max, м³/час 400
Давление макс. — P max, кгс/см² 160
2ВВ, 2ВГ

Насосы 2ВВ, 2ВГ двухвинтовые нефтяные, для вязких сред
Перекачиваемая среда нефть, мазут, масло, дизтопливо, вода с нефтепродуктами, химически активные среды, высоковязкие среды
Подача макс. — Q max, м³/час 63
Давление макс. — P max, кгс/см² 16
Ш, НМШ, НМШФ, НМШГ нефтяные

Насосы Ш, НМШ, НМШФ  шестеренные судовые для нефтепродуктов
Перекачиваемая среда нефть, мазут, масло, дизтопливо, высоковязкие среды
Подача макс. — Q max, м³/час 37.5
Давление макс. — P max, кгс/см² 40
Ш, НМШ, НМШФ судовые

Насосы Ш, НМШ, НМШФ  шестеренные судовые для нефтепродуктов

Перекачиваемая среда нефть, мазут, масло, дизтопливо, высоковязкие среды
Подача макс. — Q max, м³/час 37.5
Давление макс. — P max, кгс/см² 25
3В судовые

Насосы 3В трехвинтовые судовые морские и речные для нефтепродуктов
Перекачиваемая среда нефть, мазут, масло, дизтопливо
Подача макс. — Q max, м³/час 400
Давление макс. — P max, кгс/см² 160
КМ-Е

Насосы КМ-Е консольные моноблочные нефтяные
Перекачиваемая среда нефть, бензин, керосин, дизтопливо, вода с нефтепродуктами, химически активные среды
Подача макс. — Q max, м³/час 110
Напор макс. — H max, м 62
ВК, ВКС (1Г,2Г)

Насосы ВК, ВКС (1Г,2Г) вихревые консольные нефтяные, химические, самовсасывающие (ВКС)
Перекачиваемая среда нефть, масло, бензин, керосин, дизтопливо, вода с нефтепродуктами, химически активные среды
Подача макс. — Q max, м³/час 20
Напор макс. — H max, м 70
НДс, НДв

Насосы  НДс, НДв двухстороннего входа нефтяные бензиновые
Перекачиваемая среда нефть, бензин, керосин, дизтопливо, вода с нефтепродуктами, химически активные среды
Подача макс. — Q max, м³/час 1500
Напор макс. — H max, м 95
НШ

Насосы НШ шестеренчатые гидравлические для масла
Перекачиваемая среда масло
Н1В нефтяные

Насосы Н1В одновинтовые погружные дренажные нефтяные
Перекачиваемая среда нефть, мазут, масло, вода с нефтепродуктами
К-Е

Насосы К-Е консольные для нефтепродуктов
Перекачиваемая среда нефть, бензин, керосин, дизтопливо, вода с нефтепродуктами, химически активные среды
Подача макс. — Q max, м³/час 70
Напор макс. — H max, м 625
ЦН

Насосы ЦН двухстороннего входа для нефтепродуктов (нефти, бензина, дизтоплива)

Перекачиваемая среда нефть, бензин, керосин, дизтопливо, вода с нефтепродуктами, химически активные среды
Подача макс. — Q max, м³/час 202
Напор макс. — H max, м 100
РК

Насосы РК ручные крыльчатые для воды, нефтепродуктов, для колодцев, судов, бытовые и промышленные
Перекачиваемая среда вода чистая, вода морская, нефть, масло, дизтопливо
РШ

Насосы РШ бочковые ручные шиберные для нефтепродуктов, лаков, красок и т.п.
Перекачиваемая среда масло, химически активные среды
КВ

Насосы КВ коловратные высокого давления для нефтепродуктов, химических, высоковязких сред
Перекачиваемая среда мазут, масло, дизтопливо, химически активные среды, высоковязкие среды
Подача макс. — Q max, м³/час 5
Давление макс. — P max, кгс/см² 16

Нефтяные насосы НК, 4НК, 6НК, 6НК по ценам производителя

Технические характеристики

Название насоса Подача,
м³/ч Напор, м Мощность
двигателя Частота
вращения
об/мин Допустимый
кавитационный

запас, м Внутренний
диаметр
всасывающего
патрубка, мм Внутренний
диаметр напорного
патрубка, мм Габаритные
размеры, мм Масса
кг
НК 12/40 12 40 5,5 3000 3,8 50 25 1451х535х566 366
НК 65/35-70 65/35 70 22 3000 4,1 100 50 1865х698х835 1198
НК 65/125 65 125 55 3000 4,1 100 50 2070х1015х755 1515
НК 65/35-240 65/35 240 100 3000 4,1 100 50 2487х1172х1600 2661
НК 200/120 200 120 100 3000 4,8 150 100 2446х1205х1600 2625
НК 200/210 200/210 210 200 3000 4,8 150 100 2710х1375х1744 3301
НК 200/370 200 370 315 3000 4,8 150 100 3292х1453х1193 4936
НК 210/80 210 80 55 3000 5 150 100 2070х1015х750 1552
НК 210/200 210 200 200 3000 5 150 100 2677х1165х980 2705
НК 360/80 360 80 160 3000 4,2 200 150 2641х1125х1060 3083
НК 560/120 560 120 250 3000 3,5 200 150 3080х1383х1303 4976
НК 560/180 560 180 400 3000 3,5 200 150 3211х1428х1315 5700
НКВ 360/125 360 125 200 3000 3,5 200 150 2743х1205х1145 3101
НКВ 360/200 360 200
315 3000 3,5 200 150 3000х1288х1260 4308
НКВ 360/320 360 320 400 3000 3,5 200 150 3098х1320х1370 4831
НКВ 600/125 600 125 315 3000 4,3 250 200 2857х1171х1244 1580
НКВ 600/200 600 200 315 3000 4,4 250 200 2845х1171х1365 2350
НКВ 600/320 600 320 400 3000 4,5 250 200 3276х1420х1505 5780
НКВ 1000/200 1000 200 800 3000 5,4 300 250 3527х1335х1440 5760
НКВ 1000/320 1000 320 800 3000 5,4 300 250 3605х1470х1718 5668
4 НК-5х1 50 60 18,5 3000 4,4 100 60 1675х560х570 620
5 НК-5х1 70 108 55 3000 5,2 125 75 1825х720х660 940
5 НК-9х1 70 54 22 3000 3,2 125 75 1721х560х575 720
6 НК-6х1 90 125 75 3000 5,8 150 100 2125х680х765 1130
6 НК-9х1 120 65 37 3000 5,7 150 100 1825х720х610 910

Производственный насос НК и остальные агрегаты на его базе подходят для перекачивания нефтепродуктов с максимальной температурой не выше +360 °С. Оборудование отлично работает в разных технологических процессах на объектах по добыче и переработке нефтепродуктов. Также агрегаты отлично подходят для перекачивания технической воды в условиях с повышенной вероятностью возникновения пожара.
Комплектность насосов НК
Нефтяные насосы в горизонтальной модификации имеют корпус с радиальным слотом. Разгрузка основной силы осей осуществляется от мощного гидравлического узла. Кронштейны стандартизированы и оснащены специальными подшипниками с картерной смазкой и механизмом охлаждения.
Рабочий вал насоса НК уплотняется механической сальниковой набивкой. Сальники являются взаимозаменяемыми с торцевыми уплотнителями, предназначенными для использования в разных промышленных условиях. Нефтяные насосы последнего поколения имеют прочный и жесткий сварно-кованый корпус. В комплектацию агрегата входят следующие детали:
Насосный агрегат в готовом для эксплуатации виде с дополнительными трубопроводами;

Фланцы на трубках;

Электрический двигатель во взрывозащищенном исполнении;

Общая рама для установки насоса и электрического привода;

Система обеспечения работы торцевых и сальниковых уплотнителей.

«Екатеринбургская насосная компания» имеет официальный статус дилера популярных производителей насосного оборудования, что позволяет предоставить гарантию в момент покупки и предложить доступные цены. На складе всегда есть огромный запас насосов для нефтепродуктов в достаточном количестве, чтобы обеспечить всех заказчиков оборудованием.
Нефтяной насос — Bilder und stockfotos
3.791Bilder
Bilder
FOTOS
GRAFIKEN
VEKTOREN
VIDEOS
Durchstöbern SI 3,791918
Durchstöbern SI 3,791918. Odersuchen Sie nach ölpumpe oder erdöl, um noch mehr faszinierende Stock-Bilder zu entdecken.
ölpumpe bei sonnenaufgang — стоковые фото и изображения масляного насоса
ölpumpe bei Sonnenaufgang
öl pumpe öl rig energie industriemaschine für oil im sonnenunterganghintergrund für design — масляный насос стоковые фото и изображения
Öl Pumpe Öl Rig Energie Maschine Industriemaschine für Petroleum im. ..
tankstellenarbeiten — фото и изображения масляного насоса
Tankstellenarbeiten
betankung benzin-oder Dieselvektor-banner. brennstoffdüse auf schlauch aus gas, этанол или биодизель, leitungskunstillustration. tanktellennetz, целевая страница von Minerölunternehmen — масляный насос — графика, -клипарт, -мультфильмы и -символ
Betankung Benzin-oder Dieselvektor-Banner. Brennstoffdüse auf…
öl-raffinerie in morgen — масляный насос стоковые фото и фотографии
Öl-Raffinerie в Моргене
нефтяное месторождение — масляный насос стоковые фото и изображения
нефтяное месторождение
Ölfeld in der Wüste, Ölförderung
детали rohre verschiedene arten sammlung von wasserrohr industrie gasventil konstruktion. векториллюстрация. — масляный насос stock-grafiken, -clipart, -cartoons und -symbole
Details Rohre verschiedene Arten Sammlung von Wasserrohr…
nicht erkennbarer mann, der die zapfsäule in den tank stellt, während er das fahrzeug an der selbstbedienungstankstelle betankt — масляный насос стоковые фотографии и изображения
Nicht erkennbarer Mann, der die Zapfsäule in den Tank stellt, währ
Unkenntlicher Mann, der die Zapfsäule in den Tank steckt, während das Fahrzeug an der Selbstbedienungstankstelle betankt wird. Hochwertiges Foto
gas-icon isoliert auf weißemhintergrund — масляный насос стоковая графика, -клипарт, -мультфильмы и -символ
Gas-Icon isoliert auf weißem Hintergrund
промышленный вакуумный насос — фото и изображения масляного насоса
Industrielle Vakuumpenkompressor
Industrielle Vakuumpenkompressor0003
Luftdicht, Panzer, Gebäude — Aktivität, Geschäft, Chemie
pumpjack erdölproduktion handel ölindustrie konzept pumpen industrielle ausrüstung bohranlage sonnenuntergang hintergrund horizontal — oil pump stock-grafiken, -clipart, -cartoons und -symbole
pumpjack Erdölproduktion Handel Ölindustrie Konzept Pumpen.. . öl-industrie — фото и изображения масляных насосов
Öl rocken bei Sonnenuntergang. Öl-Industrie
Öl schaukelt bei Sonnenuntergang. Ölindustrie Öl schaukelt bei Sonnenuntergang. Erdölindustrie
offshore-industrie-öl und gas — oil pump stock-fotos und bilder
Offshore-Industrie-Öl und gas
bereich der ausrüstung das öl produkt abkühlen lassen — oil pump stock-fotos und bilder
Bereich der Ausrüstabl Produk das lassen
Der Bereich der Ausrüstung zur Kühlung des Ölprodukts. Ausrüstung für die Primärölraffination.
Mann, der mit kreditkarte an der tankstelle bezahlt — масляный насос стоковые фото и фотографии , -cartoons und -symbole
Öl-Derrick-Vektor-Icon, черный силуэт буровых установок
Öl-Derrick-Vektorsymbol, черный силуэт Bohrinseln, die Gas oder Kraftstoff auf weißem Hintergrund pumpen. Ausrüstung der Chemischen Industrie für die Ressourcengewinnung Schild
kraftstoffpumpe mit schlauchknoten. konzept zur begrenzung des kraftstoffverkaufs — фото и фото масляного насоса
Kraftstoffpumpe mit Schlauchknoten. Konzept zur Begrenzung des…
wärmetauscher in einer raffinerie. die ausrüstung für die ölraffinerie — стоковые фото и фотографии масляного насоса
Wärmetauscher in einer Raffinerie. Die Ausrüstung für die Ölraffin
tankstellarbeiten — фото и изображения масляного насоса
Tankstellenarbeiten
schema der öl gas industrie produktionsprozess für Website-banner — stock-grafiken, -clipart, -cartoons und -symbole
Schema der Öl Gas Industrie Produktionsprozess für Website-banner
wärmetauscher. люфтцерлегунгсейнхайт. Криогенная промышленность. Флюссигзауэрстофффабрик. rohr und schiff — фото масляного насоса и изображение
Wärmetauscher. Luftzerlegungseinheit. Kryogene Industrieanlage….
ол- и газовая промышленность в россии. ölpumpstuhl in den feldern sibiriens. — стоковые фото и фото масляного насоса
Öl- und Gasindustrie в России. Ölpumpstuhl in den Feldern…
nahaufnahme der Frau mit benzinkanister und kreditkarte an der tankstelle — фото и фото масляного насоса
Nahaufnahme der Frau mit Benzinkanister und Kreditkarte an der…
öl industrie flache design vektor symbole — масляный насос stock-grafiken, -clipart, -cartoons und -symbole гра. das konzept der kosten für ein barrel öl, ölproduktion und verarbeitung von rohstoffen — фото и фото масляного насоса
Moderner Ölschaukelstuhl in einem Feld aus grünem Gras. Das…
nahaufnahme der frau mit benzinkanister und kreditkarte an der tankstelle — фото и фото масляного насоса
Nahaufnahme der Frau mit Benzinkanister und Kreditkarte an der. ..
tankstelle. — фото и фотография масляного насоса
Tankstelle.
tanken, tanken sie für ihr geliebtes auto. mit dem saubersten und hochwertigsten öl — фото масляного насоса и фото
Tanken, tanken Sie für Ihr geliebtes Auto. mit dem saubersten…
ölfeldstandort, in dem ölpumpen laufen. силуэт der strahlpumpeinheit — фото масляного насоса и изображение
Ölfeldstandort, в dem Ölpumpen laufen. Силуэт дер…
nahaufnahme einer person, die mit kreditkarte an der tankstelle bezahlt — фото и фотографии масляного насоса
nahaufnahme einer person, die mit Kreditkarte an der Tankstelle…
pumpen von bohrinseln auf dem wasser. царственный. Бергбау я лучше. pumpbuchse zur gewinnung von rohöl aus einer ölquelle. энергия аус ископаемые brennstoffen. ausrüstung für die ölindustrie — фото и фото масляного насоса
Pumpen von Bohrinseln auf dem Wasser. Царственный. Bergbau im Meer….
öl- und gasförderung — фото и фото масляного насоса
Öl- und Gasförderung
Technologische Öl- und Gasförderung. Produktion, Transport und Verarbeitung von Öl und Gas. Produktion für die Weltbevölkerung.
Sonnenuntergang mit Bohrturm — масляный насос стоковые фотографии и изображения масляный насос фото и фотография
Ausrüstung Vakuumpumpen
Luftdicht, Nahaufnahme, Kompressor, Zentrifuge, Kompressor, Industrie,
mann tankt benzin im auto an der tankstelle — фото и фото масляного насоса Tankstelle, Nahaufnahme
öleinspritzung. ölförderanlage. газфёрдерунг. стандарт ölfeldes. — фото масляного насоса и изображение
Öleinspritzung. Ölförderanlage. Gasförderung. Standort des Ölfelde
tankstelle vektor benzin kraftstoff oder benzin und Diesel-betankung autos abbildung satz von transport tanken symbole isoliert auf weißemhintergrund — графика запаса масляного насоса, -клипарт, -мультфильмы и -символ
Tankstelle Vektor Benzin Kraftstoff или Benzin und Diesel-Betanku
Tankstelle Vector Benzin Kraftstoff или Benzin und Diesel zum Betanken von Autos Illustration Set von Transport Tanken Symbole isoliert auf weißem Hintergrund.
Glastropfer-Serumflasche für kosmetisches produktdesign, schablone auf weiß isoliert — фото и изображения масляного насоса
Glastropfer-Serumflasche für kosmetisches Produktdesign,…
kraftstoffpumpe-symbol. — масляный насос — графика, -клипарт, -мультики и -символ
Kraftstoffpumpe-Symbol.
промышленный трубопровод — масляный насос стоковые фотографии и фотографии
Промышленный трубопровод
Промышленный трубопровод на заводе по переработке нефти. beheizter benzinluftkühler. фото и фото масляного насоса
Wärmetauscher в einer Raffinerie. Beheizter Benzinluftkühler….
Junge Stattliche erwachsene mann zusammen mit arbeiter auf tankstelle stehen — oil pump stock-fotos und bilder
Junge stattliche erwachsene Mann zusammen mit Arbeiter auf…
kaukasierin tankt auto an stocktankelle sb- -фотографии и изображения
Kaukasierin tankt Auto an Einer SB-Tankstelle
eine frau fullt ihr auto an einer selbstbedienungstankstelle mit benzin und hält eine kreditkarte in der höhe — масляный насос stock-fotos und bilder
Eine Frau fullt ihr Auto an einer Selbstbedienungstankstelle 0 90ser mit. .. трубы — масляный насос стоковые фотографии и изображения
Трубы Abwasser
кремовая трубка макет на черном фоне. макет röhrenverpackung. вектор-иллюстрация — масляный насос сток-графика, -клипарт, -мультфильмы и -символ
Creme Tube Mockup в черном цвете Hintergrund. Röhrenverpackung…
промышленная упаковка. вармекрафтверк. aufschließen — масляный насос фото и фотография
Industriegebiet. Вармекрафтверк. Aufschließen
Industriegebiet. вармекрафтверк. aufschließen — масляный насос фото и фотография
Industriegebiet. Вармекрафтверк. Насос Aufschließen
. компрессор. домохозяйство. пром-, сервисмашина. пиксельные идеальные векторные иконки тонкой линии. Минимальные пиктограммы einfaches — масляный насос — графика, -клипарт, -мультфильмы и -символ
Пумпе. Компрессор. Хаусвассерпумпе. Industrie-, Servicemachine….
Насосы с насосами с продуктами — масляные насосы фото и фотографии
Насосы с насосами с продуктами
cremefarbenes макет трубы на дальнем конце. макет упаковки тубы. векторные иллюстрации — масляный насос сток-графика, -клипарт, -мультфильмы и -символ
Cremefarbenes Tube Mockup auf weißem Hintergrund. Трубная упаковка…
Cooler junge mit gelbem schutzhelm und gelbem schlauch auf der baustelle — масляный насос стоковые фотографии и изображения
кулер Junge mit gelbem Schutzhelm und gelbem Schlauch auf der…
shell kraftstoff- und tankstelle в Дортмунде, Германия — масляный насос stock-fotos und bilder
SHELL Kraftstoff- und Tankstelle в Дортмунде, Германия
АЗС векторная линия icon-simple значок тонкой линии, элемент дизайна высшего качества — масляный насос, графика, клипарт, мультфильмы и символы масляный насос стоковые фото и изображения
Star-Kraftstoffe und Tankstelle, Дортмунд, Германия Schwedische Tankstellen-assoziierte Benzinmarke JET в Дортмунде
kraftstoffpumpe einstellungen mit gold münze — изображение на складе масляного насоса, -клипарт, -мультфильмы и -символ
Kraftstoffpumpe Einstellungen mit Gold Münze
Kraftstoffdüse mit Goldmünze, Vektorillustration
Frau tankt auto mit benzin an selbstbedienungstankstelle — фото и изображения масляного насоса
Frau tankt Auto mit Benzin an Selbstbedienungstankstelle
из 64
Oil Pump Stock-Fotos und Bilder
CREATIVE
EDITORIAL
VIDEOS
Beste Übereinstimmung
Neuestes
Ältestes
Am beliebtesten
Alle Zeiträume24 Stunden48 Stunden72 Stunden7 Tage30 Tage12 MonateAngepasster Zeitraum
Lizenzfrei
Lizenzpflichtig
RF und RM
Lizenzfreie Kollektionen auswählen >Editorial-Kollektionen auswählen >
Bilder zum Einbetten
Durchstöbern Sie 5.
269 oil pump Stock-Fotografie und Bilder. Odersuchen Sie nach ölpumpe oder erdöl, um noch mehr faszinierende Stock-Bilder zu entdecken. tankstellenarbeiten — стоковые фотографии масляного насоса и фотографии масляного насоса на фоне заката. мировая нефтяная промышленность — нефтяной насос сток-фотографии и нефтяной насос на фоне заката. мировая нефтяная промышленность — стоковые фотографии масляного насоса и фотографии насосов, öl-industrie-ausstattung — стоковые фотографии масляных насосов и промышленные трубы со светом заката в нефтяной промышленности — стоковые фотографии масляных насосов и фотографии масляных насосов со свечной диаграммой на графике в фон. мировая нефтяная промышленность — стоковые фотографии нефтяного насоса и нефтяной насос на фоне биржевых диаграмм. изменения мировых цен на нефть — нефтяной насос stock-fotos und bilderprairie домкраты нефтяного насоса канада сша — нефтяной насос stock-fotos und bilderdetail гигантских водопроводных труб синего цвета, своеобразной системы, используемой для откачки грунтовых вод из затопленных фундаментов строительных площадок . — стоковые фотографии масляного насоса и фотографии масляного насоса на фоне заката. мировая нефтяная промышленность — нефтяной насос сток-фотографии и нефтяной насос в пустыне на закате. мировая нефтяная промышленность — нефтяной насос сток-фотографии и масляный насос с графиком свечной палочки на заднем плане. мировая нефтяная промышленность — стоковые фотографии нефтяного насоса и насос живота bilderölindustrie — стоковые фотографии нефтяного насоса и насос на фоне биржевых диаграмм. мировая нефтяная промышленность — стоковые фото масляного насоса и бильдерборинсел, зимняя зима, ölpumpe — стоковые фото масляного насоса и бильдермасляные насосы, кивающий осел или насосный домкрат и буровая установка на фоне голубого облачного неба. инженер в защитной униформе, работающий между — масляный насос стоковые фотографии и домкрат, förderbohrinsel und raffinerie — масляный насос сток-график, -клипарт, -мультфильмы и -символ масляный насос на фоне заката. мировая нефтяная промышленность — стоковые фотографии масляных насосов и бильярдные насосы hübscher erwachsener mann und arbeiter, der an der tankstelle steht und auto betankt. — масляный насос фото и фотографии крупным планом труб и клапанов кранов системы отопления в котельной. — масляный насос стоковые фотографии и бутылка из коричневого стекла с насосом косметических продуктов на камне в обрамлении зеленых листьев ветвей, бежевый фон. концепция естественной органической спа-косметики. вид спереди макет. — масляный насос сток-фото и бильдерманн, с кредитной картой и без бака — масляный насос сток-фото и бильдеркоричневая стеклянная бутылка с насосом косметических продуктов на камне в обрамлении зеленых листьев ветвей, бежевый фон. концепция естественной органической спа-косметики. вид спереди макет. — масляный насос стоковые фотографии и изображения нефтяных насосов насосные насосные станции — масляные насосные стоковые фотографии и изображения масляный насос — масляные насосные стоковые графики, -клипарты, -мультфильмы и -символымасляные насосные домкраты в пустыне недалеко от лос-анджелеса, калифонрия, сша — стоковые фотографии масляного насоса и изображение нефтяного насоса — стоковые фотографии масляного насоса и изображение масляного насоса на фоне биржевых диаграмм. мировая нефтяная промышленность — масляный насос стоковые фотографии и фотографии насосов, feld, blaubewölkter himmel — масляные насосы стоковые фотографии и фотографии домкрат насоса стоит рядом с разливом нефти на объекте — стоковые фотографии нефтяного насоса и домкрат насоса, буровая установка и раффинерия-брошюре -grafik-design — масляный насос сток-графика, -клипарт, -мультфильмы и -символмасляный насос — масляный насос сток-графика, -клипарт, -мультфильмы и -символpumpe am sandufer des meeres — масляный насос сток-фотографии и изображения насосов и schneekalter зима — стоковые фото и фотографии масляного насоса из косметических бутылок из янтарного стекла на коричневом фоне. бутылка с насосом, бутылка-капельница, диспенсер, косметический контейнер, плоская планировка, вид сверху. — стоковые фотографии масляного насоса и фотографии масляного насоса на фоне планеты Земля. концепция мировой нефтяной промышленности — стоковые фотографии нефтяного насоса и двойная помпа jack arbeitnehmer, инспекция штампов — стоковые фотографии масляного насоса и бильдерстационарный или технический инженер за работой, контрольные трубы клапана, включение выключения газового насоса — стоковые фотографии масляного насоса и масляный насос на фоне биржевых диаграмм. изменение мировых цен на нефть. снижение цен на нефть — нефтяной насос сток-фото и масляный насос на фоне карты россии — нефтяной насос сток-фото и нефтяной насос на фоне биржевых диаграмм. изменения мировых цен на нефть — стоковые фотографии нефтяного насоса и нефтяной насос на фоне 100-долларовой купюры. мировая нефтяная промышленность — масляный насос стоковые фотографии и фотографии benzinpreise an der zapfsäule — масляный насос стоковые графики, -клипарт, -мультфильмы и -symboleone белый масляный насос в синей тени на белом фоне. иллюстрация cgi концепции насосной станции добычи ископаемого масла. — стоковые фотографии нефтяных насосов и домкраты для насосов, буровая установка и инфографика по нефтепереработке. öl-und gasproduktion — масляный насос стоковая графика, -клипарт, -мультфильмы и -символыдомкраты масляного насоса канада сша — масляный насос стоковые фотографии и фотографииГазовый насос перекачивает топливо в автомобиль на станции технического обслуживания Shell 27 июня 2005 года в Сан-Франциско , Калифорния. Цены на нефть сегодня достигли рекордного уровня, закрываясь… Полная луна помогает осветить трубопровод на Аляске под слабым свечением северного сияния 19 ноября.2002 г. недалеко от Милн-Пойнт, Аляска. Smaller oil…öl pumpe jack — масляный насос сток-графика, -клипарт, -мультфильмы и -символЛогоорганизация и миниатюрные модели нефтяной вышки насоса и нефтяных бочек изображены на этой иллюстративной фотографии, сделанной в Киеве 14 августа.. .Военная машина, входящая в состав колонны, прибывшей из северного Ирака, проезжает мимо маслонасосной станции в сельской местности северо-восточного сирийского города… маслонасос на фоне биржевых графиков. изменение мировых цен на нефть. Падение цен на нефть stock-grafiken, -clipart, -cartoons und -symbolesonnenuntergang über bohrinsel oilpumpe in der wüste — oil pump stock-fotos und bilderНасосные домкраты и скважины видны на нефтяном месторождении в сланцевой формации Монтерей, где извлекаются газ и нефть с использованием гидравлического разрыва пласта, или fracking,. .. Насосные домкраты и скважины видны на нефтяном месторождении в формации Monterey Shale, где добыча газа и нефти осуществляется с помощью гидравлического разрыва пласта или гидроразрыва пласта,… Pump jack und öl-raffinerie — нефтяной насос Stock-grafiken, -clipart , -мультики и символы -масляный насос на фоне российского флага — стоковые фото и фотографии масляного насоса на 88
138.099 Масляный насос Стоковые фото, картинки и изображения
Масляный насос, промышленное оборудование. буровая платформа для нефтяной вышкиPREMIUM
Нефтяная насосная установка или насосная установка с кивающими лошадьми в прериях Саскачевана, КанадаPREMIUM
Силуэт насосной установки на фоне драматического заката. PREMIUM
Нефтяной насос или насосная установка кивающей лошади в прериях Саскачевана, КанадаPREMIUM
Нефтяная скважина и резервуары для хранения в Техасе.PREMIUM
Нефтяной насос, оборудование для нефтяной промышленности колодец с восходом солнцаPREMIUM
Масляный насос в калифорнийских прериях. живописный индустриальный закат. Тема нефтяной промышленности с насосным агрегатом.PREMIUM
Масляный насосPREMIUM
Масляный насос в пустынеPREMIUM
Масляный насосPREMIUM
Масляный насос, оборудование для нефтяной промышленностиPREMIUM
Масляный насосPREMIUM
Масляный насос, оборудование для нефтяной промышленностиPREMIUM
Масляный насос, оборудование для нефтяной промышленности в снегуPREMIUM
3d-рендеринг бензоколонки изолированы с красной газовой колонкой на белом фонеPREMIUM
Добыча нефти в море.PREMIUM
Плоды пальмового масла на деревянной поверхностиPREMIUM
Топливный насос. знак АЗС. знак АЗС. форсунка бензонасоса. топливный фон. векторная иллюстрация. бензонасос с каплей. значок топливного насоса.ПРЕМИУМ
Нефтегазовая промышленность. панорама насосной станции и нефтеперерабатывающего завода зимой со снегом. ночная точка зрения.PREMIUM
Бизнес-концепция нефтяной промышленности производства бензина, дизельного топлива, распределения и транспортировки иконок состава illustrationPREMIUM
Оффшорная промышленность, добыча нефти и газа, нефтепровод. PREMIUM
Оффшорная промышленность, добыча нефти и газа, нефтепровод. на фоне закатного неба. тонированный.ПРЕМИУМ
Домкрат для масляного насоса в работе.PREMIUM
Масляные насосы на фоне закатного неба.PREMIUM
Набор иконок для нефти и нефти. деталь векторной иллюстрации.ПРЕМИУМ
Техника для нефти в пейзаже.ПРЕМИУМ
Домкраты на нефтяном месторождении. нефтяные месторождения в китаеPREMIUM
Силуэт нефтеперекачивающих станков с закатомPREMIUM
Контуры объектов нефтяной промышленности. иллюстрация производства и продажи природных ресурсов. иллюстрация на белом фоне.PREMIUM
Нефтяник в желтом шлемеPREMIUM
Морская буровая платформаPREMIUM
Работающие нефтяные насосы в пустыне на Ближнем ВостокеPREMIUM
Силуэт нефтяной скважины на закатеPREMIUM
Масляный насос на оранжевом закате 00PREMIUM
Нефтяные насосные станции на закате.PREMIUM
Силуэт работающих нефтяных насосов на фоне заката. PREMIUM
Морская буровая платформа. векторная иллюстрация.PREMIUM
Домкрат-промышленная серияPREMIUM
Домкрат масляныйPREMIUM
Домкрат масляный. оборудование для нефтяной промышленности. векторная иллюстрация. ПРЕМИУМ
Масляный насос. оборудование для нефтяной промышленности.PREMIUM
Домкраты для масляных насосов, работающие на рассвете.PREMIUM
Реалистичный масляный насос, используются только градиенты. PREMIUM
Домкраты масляного насоса на фоне закатного неба. PREMIUM
Домкрат масляного насоса в действии. газовые горелки. ночной вид. длинная выдержка.PREMIUM
Нефтяной насос, оборудование для нефтяной промышленности, промышленная машина для нефти.PREMIUM
Три насоса над оранжевым небом. иконкиПРЕМИУМ
Нефтегазовая промышленность. насос силуэта на фоне закатного неба. ПРЕМИУМ
Нефтяные месторождения как концепция нефтяной промышленности. ПРЕМИУМ
Домкраты нефтяного насоса на фоне закатного неба. подробная векторная иллюстрация. ПРЕМИУМ
Рабочие масляные насосы в сельской местности против завода. ПРЕМИУМ
Поднятый домкрат насоса в южно-центральном Колорадо, США, готовый начать ход вниз, чтобы загрузить подъемный насос сырой нефтью. ПРЕМИУМ
Масляный насос на Orange SunsetPremium
Силуэт масляного насоса с SunSetPremium
буровой установки и Pipespremium
Масляный Pumppremium
Рабочий масляный насос в сельском сельском Техасе на SunsetPremium
Рабочий нефтяной насос в Десентированном районе в Sunsetpremium
Nil Nil Nil Nil Nil Nil Nil Nil Nil Nil Nil Nil Nil Nil Nil Nil Nil Nil Nil. Техника для нефти в пейзаже. PREMIUM
Домкрат насоса для нефтяной скважины изолирован. PREMIUM
Нефтяные насосы на фоне закатного неба. панорама.ПРЕМИУМ
Силуэты агрегатов для нефтяной промышленности (масляный насос).PREMIUM
Нефтяной насос работает, изолировать на белом фоне.PREMIUM
Нефтяная вышка на фоне заката.
