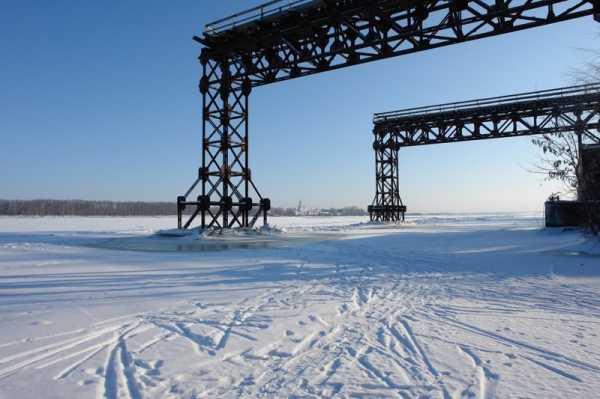

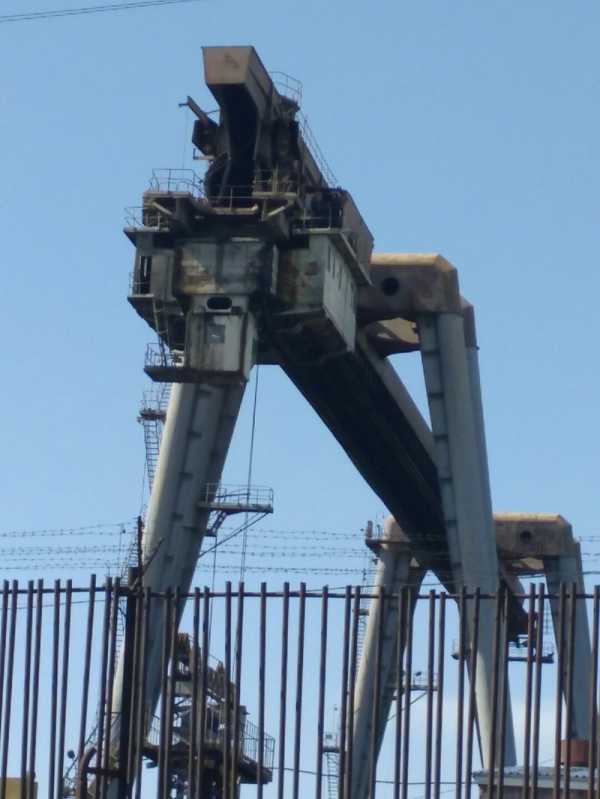

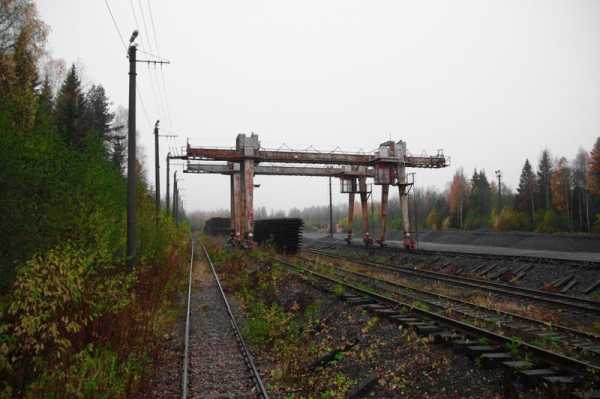

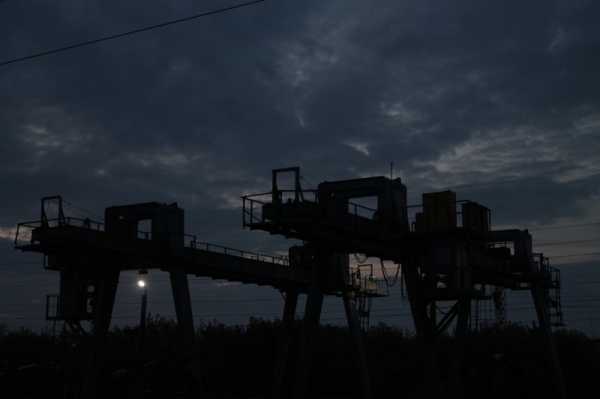

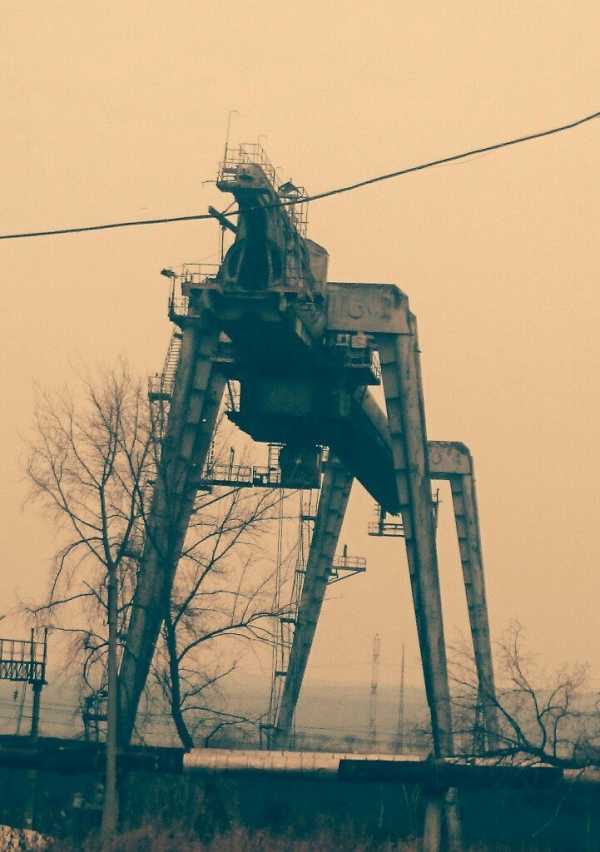

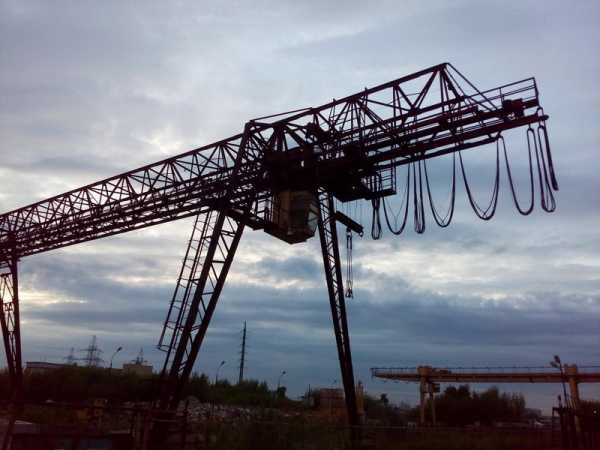

Козловые (мостовые) краны

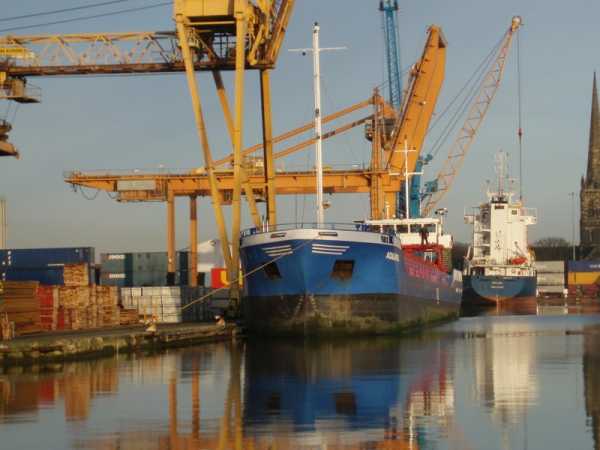

Кому-то они напомнят о грузовых терминалах в портах или на железнодорожных терминалах, кому-то — о строительстве метро. Наконец, возможно, именно так бы выглядели огромные боевые человекоподобные роботы, о которых хотели спросить Владимира Путина на одной из пресс-конференций в прошлом десятилетии. Как бы то ни было, эти сооружения можно по праву считать украшением любой промзоны.

Источник:

Вид с крана, Харьков, Украина

Источник:

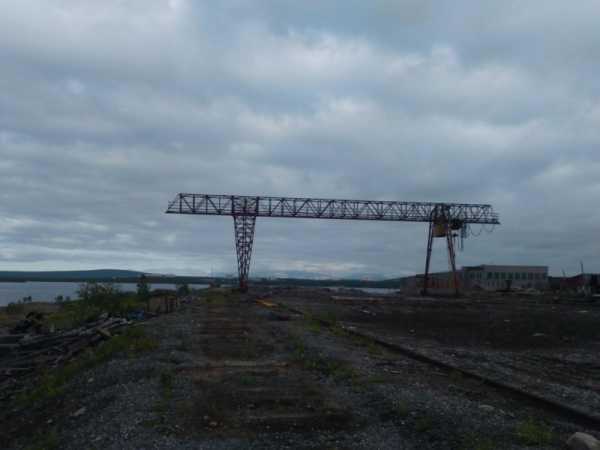

Архангельская область

Источник:

Кашира, Московская область

Источник:

10.

Источник:

11.

Источник:

12.

Источник:

13.

Источник:

14.

Источник:

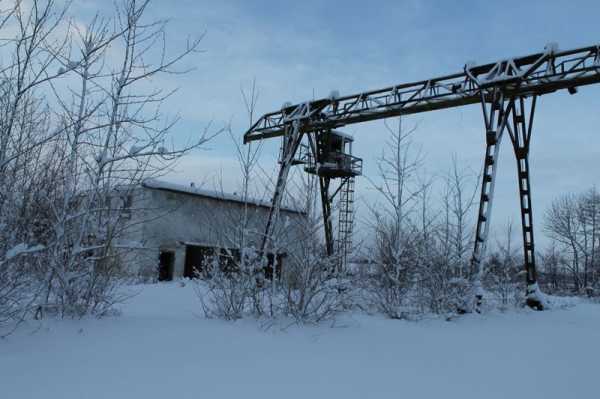

Сахалинская область. Заброшеный ЛесХоз.

15.

Источник:

Плещеницы, Беларусь

16.

Источник:

17.

Источник:

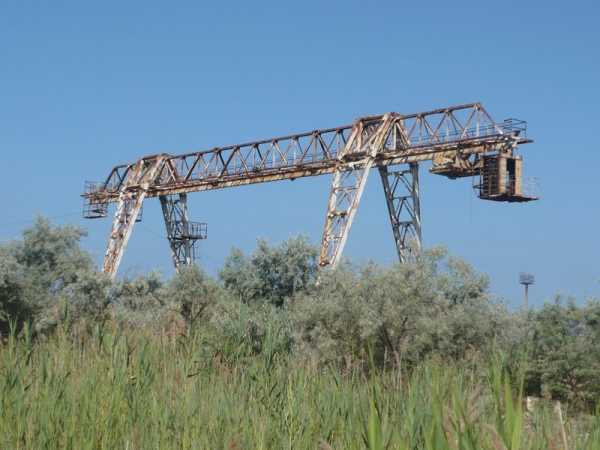

пгт Новофедоровка, Крым

18.

Источник:

19.

Источник:

20.

Источник:

21.

Источник:

Внушительная конструкция!

22.

Источник:

23.

Источник:

24.

Источник:

25.

Источник:

26.

fishki.net

Фото мостового крана (39 картинок) ⭐ Забавник

Краны мостового типа широко используются в промышленности. Они бывают ручные, электрические и магнитные. Ниже вы можете увидеть подборку фотографий с ними:

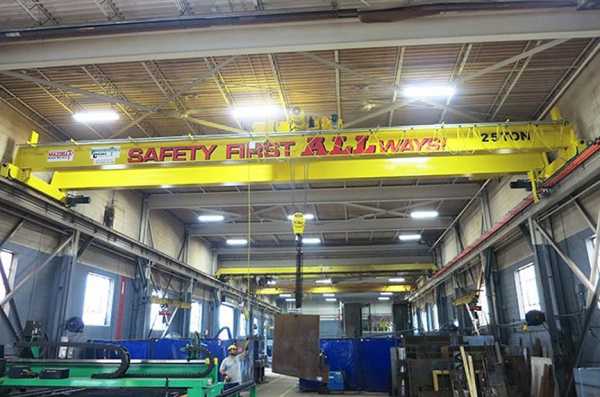

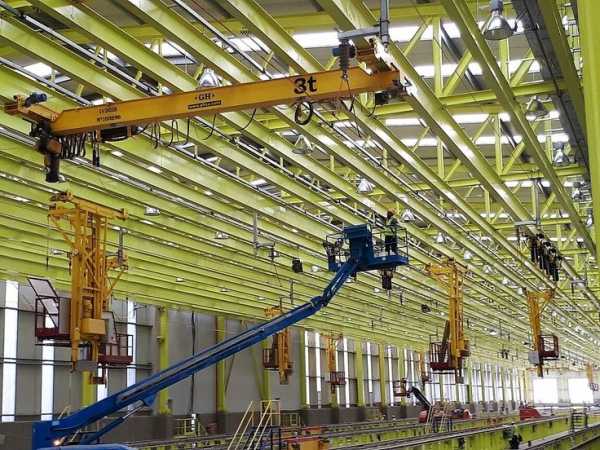

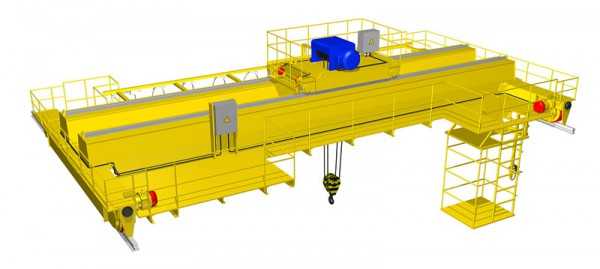

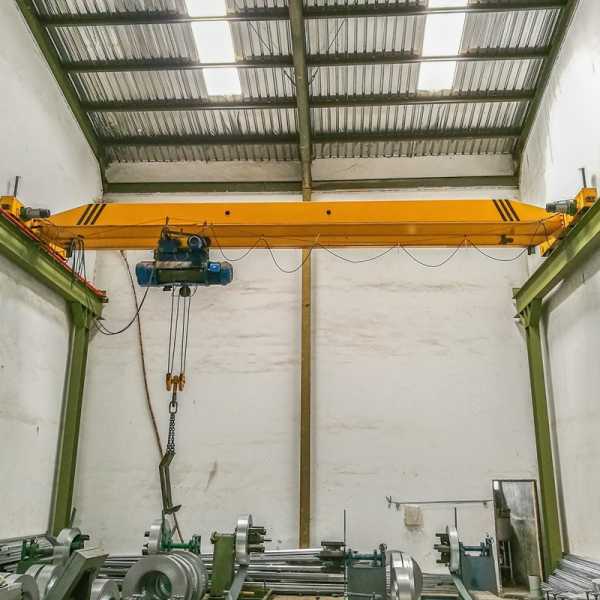

Мостовой кран

Фото мостового крана

Мостовой кран перемещает балку

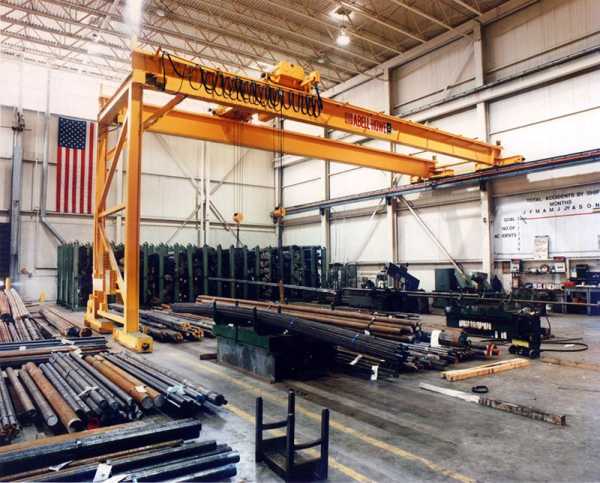

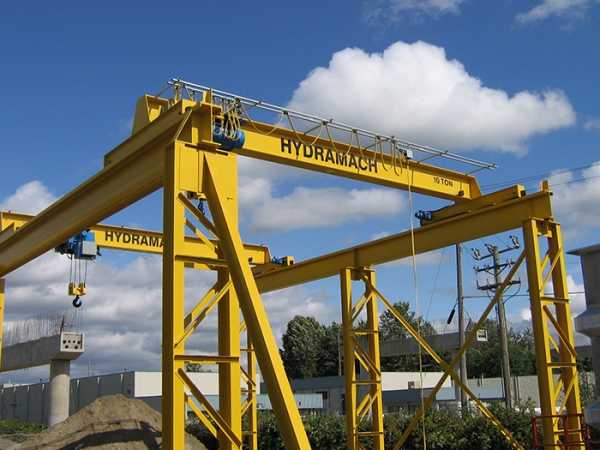

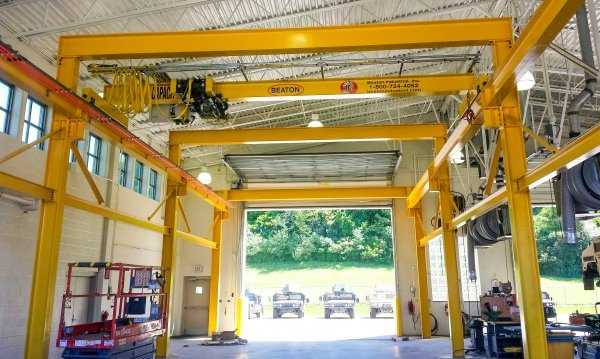

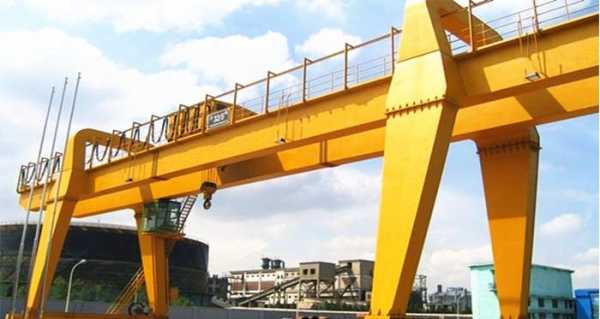

Козловой кран

2 козловых крана

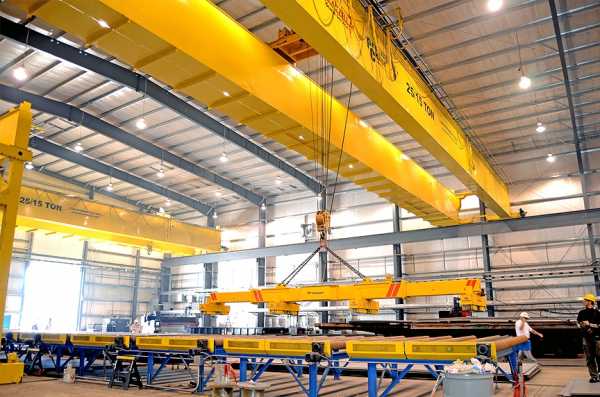

Мостовой кран перемещает груз

Фотография мостового крана

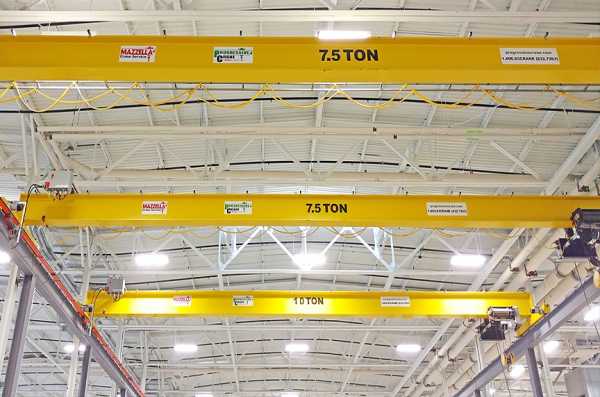

3 мостовых крана

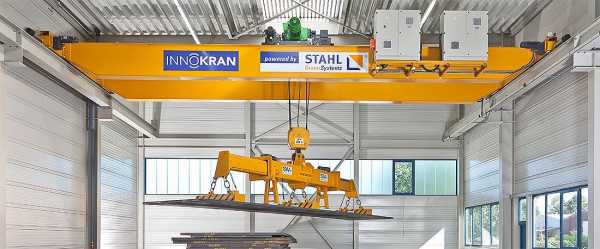

Мостовой кран со специальной платформой

Мостовой кран на улице

Изображение мостового крана

2 мостовых крана

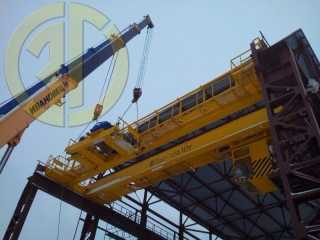

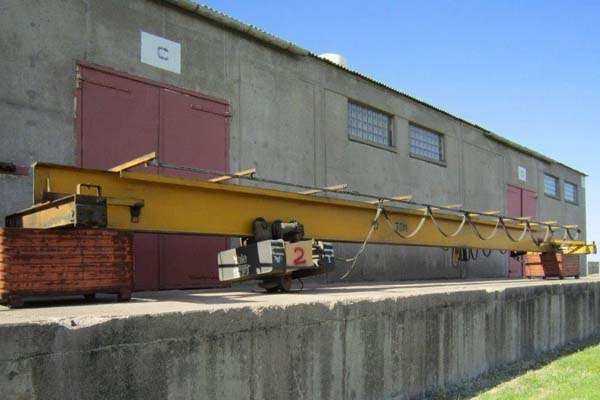

Не установленный мостовой кран

Новый мостовой кран

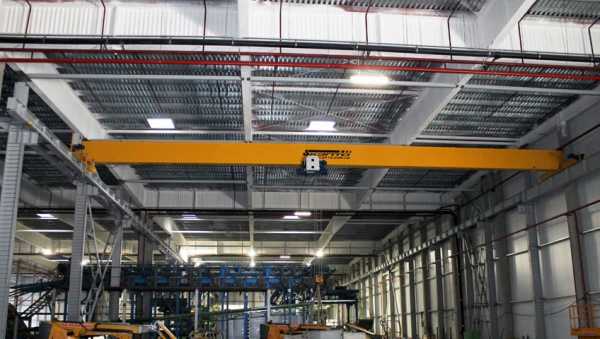

Мостовой кран на складе

Мощный мостовой кран

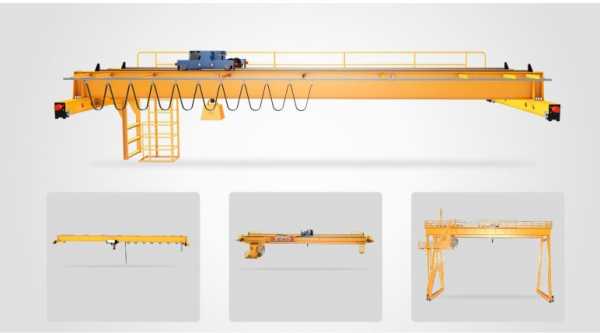

Мостовой кран разных видов

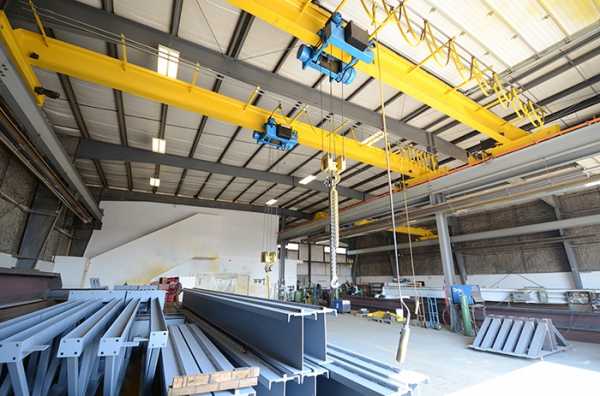

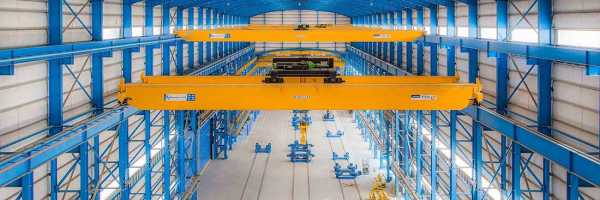

Мостовой кран в цеху

Демонтированный мостовой кран

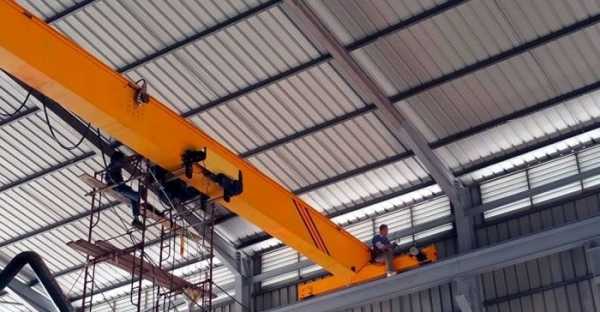

Человек на мостовом кране

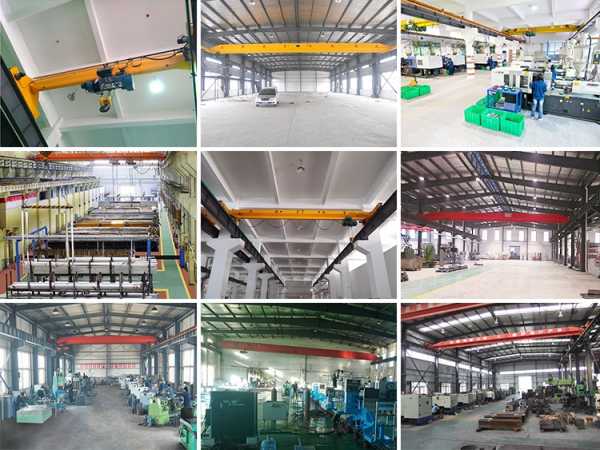

Различные фото мостовых кранов

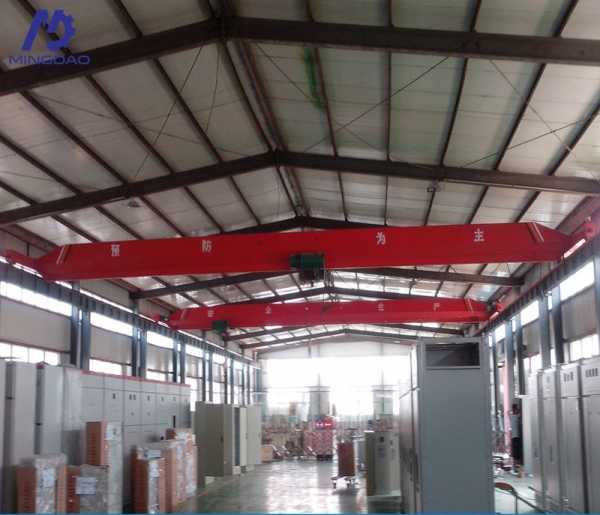

Красные мостовые краны

Фото красного мостового крана

Мостовой кран под кровлей

zabavnik.club

видео, фото, цена и описание

Современные заводы тяжелой промышленности используют в обиходе огромное количество специальной техники. К такой технике относится мостовой кран, специфику которого, можно узнать из этой статьи. К тому же, вы сможете узнать область его применения, определиться со слабыми и сильными сторонами машины познакомиться ближе с лучшими производителями спецтехники такого рода.

Виды мостовых кранов

В промышленном производстве широко применяются мостовые краны. Они бывают разной конструкции и делятся:

На подвесные.
Опорные.
С креплением на двух балках.
Однобалочный вариант.

Здесь представлены самые мощные модели мостовых кранов разной категории.

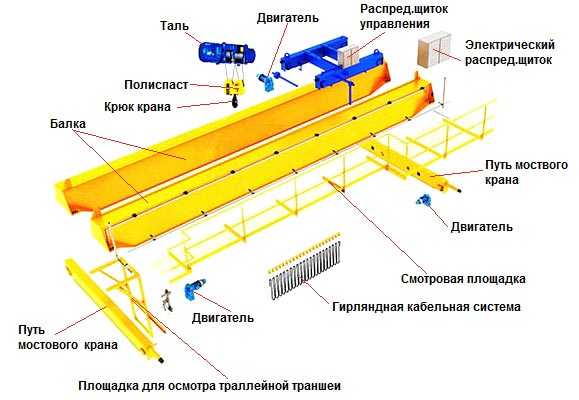

Устройства мостового крана

Конструкция состоит из однобалочного или двухбалочного моста. Перемещение вперёд и назад происходит на грузовой тележке, где стоит специальное электрическое оборудование и узлы механического типа. Оператор осуществляет управление из кабины, находящейся на кране. Возможно, управление с земли посредством пульта.

В систему устройства мостового крана входит тормозная система и механизмы подъёма. Теперь познакомимся с ними поближе.

Тормозная система

Для того чтобы контролировать перемещаемый груз и удерживать его в рабочем состоянии, а также осуществлять скоростной режим перемещения, необходима эффективная тормозная система. Используются тормоза закрытого типа. Спускной тормоз контролирует скорость перемещения тележки. Они находятся в закрытом состоянии, а для начала движения растормаживаются, когда включается рычаг или педаль.

В случае экстренной остановки, выхода из строя одного из узлов крана «сработка» тормозной системы происходит автоматически. Быструю и плавную остановку или торможение обеспечивают тормоза колодочного типа. Путь, который прошла тележка с момента начала торможения до полной остановки, называется тормозной путь. Если грузовая тележка движется со скоростью не более 32 метра в секунду, то включение тормозной систему не нужно.

Механизмы, отвечающие за подъём

Механизм подъёма и спуска груза устанавливается на крановой тележке. Как вариант может быть установлен один или два вспомогательных механизма. Это, возможно, при одном условии. Дополнительный механизм должен быть меньше основного в 3 – 10 раз.

Всё зависит от класса крана. Надо отметить, что в состав механизмов, отвечающих за процессы перемещения, входит электрический силовой агрегат приводного принципа действия. А также редуктор и трансмиссионные валы. И барабан с грузовыми тросами, без которых невозможен процесс перемещения и крепежа.

spectechzone.com

Мостовой кран — описание, принцип работы, классификация.

Мостовой кран – самый распространенный вид промышленного грузоподъемного оборудования. Конструкция крана позволяет максимально полно включить каждый квадратный метр производственного помещения сферу его потенциальной деятельности. Свободно перемещаясь в направлениях вперед-назад и вправо-влево, мостовые краны используют также и строительную высоту помещения и доставляют грузы практически в любую точку рабочего пространства. Кроме того мостовой кран занимает крайне мало полезной площади помещения, так как основные элементы его конструкции расположены в верхнем ярусе рабочего помещения. Несмотря на большие нагрузи и интенсивный режим эксплуатации, мостовые краны считаются относительно металлоемким оборудованием. Область применения мостовых кранов очень широка. Мостовые крановые конструкции – неотъемлемая часть технологического оборудования в машиностроении, на предприятиях химической и нефтеперерабатывающей промышленности, в крупных транспортных узлах и складских помещениях, на теплоэлектростанциях и предприятиях пищевой промышленности.

Устройство и классификация мостовых подъемных кранов

По своему назначению все мостовые краны делятся на устройства общего и специального назначения. Первые в качестве грузозахватного элемента используют крюк, а вторые – различные функциональные приспособления: грейфер, электромагнит, металлургический кран. Электрические тельферы уже многие годы считаются лучшим решением для мостового крана.

Основным элементом конструкции является однобалочный или двухблочный мост.

У двухбалочных кранов по мосту перемещается грузовая тележка, оборудованная тельфером.

Двухбалочный мостовой кран отличается большей, по сравнению с однобалочной конструкцией, устойчивостью и более тяжелым режимом работы. Мост, по которому перемещается грузовая тележка, представляет собой конструкцию из двух параллельно расположенных ходовых балок, которые опираются на концевые. Мостовые краны двухбалочного образца также считаются более производительными по грузоподъемности.

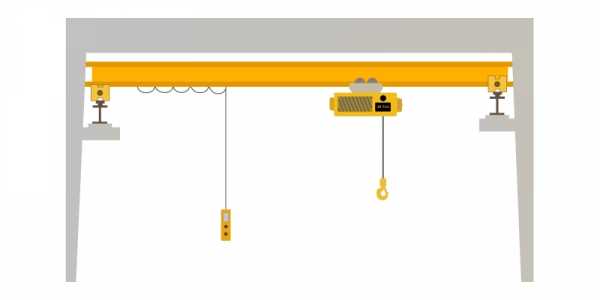

Кран мостовой однобалочный, имеющий также другое, более распространенное название «кран-балка», имеет в основе конструкции моста всего одну пролетную балку двутаврового сечения, которая опирается на перпендикулярно расположенные концевые балки. К преимуществам данного типа кранов относятся меньшая цена конструкции, ее легкость, простота монтажа и обслуживания, по сравнению с двухбалочным мостовым краном. Однако грузоподъемность их уступает более надежным и устойчивым двухбалочным кранам.

Мост с грузовой тележкой движется по надземному крановому пути по проложенным железнодорожным или специальным крановым рельсам.

В зависимости от того, каким образом мостовой кран удерживается на подкрановых путях, различают два типа мостовых конструкций.

Опорный мостовой кран опирается колесами на рельсы кранового пути. Такая конструкция считается более надежной и безопасной, а ее недостатком являются сложность монтажа и высокая цена.

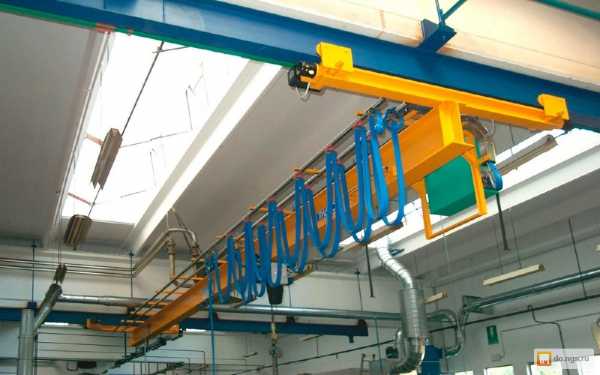

Подвесной мостовой кран подвешивается снизу к балкам рельсового пути. Эта конструкция считается экономичной, но значительно уступает опорной в грузоподъемности и режимах работы.

Основные критерии оценки качества мостовых ГПМ

Производительность крана определяется количеством груза (в тоннах), перемещаемых за определенную временную единицу.
Ширина пролета мостового крана – расстояние между рельсами кранового пути.
Скорость подъема/опускания ГПМ – скорость перемещения грузозахватного механизма по вертикали.

Режим эксплуатации мостовых кранов определяется действующим ГОСТ и подразумевает 6 групп.

Класс эксплуатации	Режим использования
А0	Редкий
А1	Нерегулярный
А2	Регулярный малой интенсивности
А3	Регулярный средней интенсивности
А4	Нерегулярный интенсивной (двухсменная работа)
А5	Интенсивный при трехсменной работе
А6	Весьма интенсивный при трехсменной работе

Как выбрать мостовой кран

Сфера применения мостовых кранов чрезвычайно широка, что определяет огромное количество поставщиков данного вида ГПМ на рынке грузоподъемного оборудования. Как сориентироваться в таком количестве предложений и выбрать качественную, надежную и износоустойчивую технику?

Прежде всего, следует обратить внимание на предложения, исходящие непосредственно от заводов-производителей ГПМ. Согласно действующему законодательству, все предприятия-производители мостовых кранов на территории РФ подконтрольны органам Ростехнадзора, что подтверждается сертификатом соответствия ТР ТС 010/2011 «О безопасности машин и оборудования».
Большое значение имеет техническое оснащение предприятия. Так, на заводе «БТ Кран» мощность производственных помещений позволяет собирать краны с пролетом моста до 28,5 м и грузоподъемностью до 32 тонн.
Немаловажным условием надежности производимой техники является выбор партнеров, занимающихся поставкой комплектующих. Люберецкий Крановый Завод сотрудничает с болгарскими предприятиями-изготовителями КИТ комплектов.
Для того, чтобы новый мостовой кран был доставлен в самые кратчайшие сроки, а также, для своевременного поступления расходных и комплектующих материалов, большое значение имеет и территориальное расположение завода-производителя. Завод «БТ Кран» расположен в Московской области, в самом центре основных транспортных артерий РФ, что делает сроки поставки оборудования оптимальными.

btkran.com

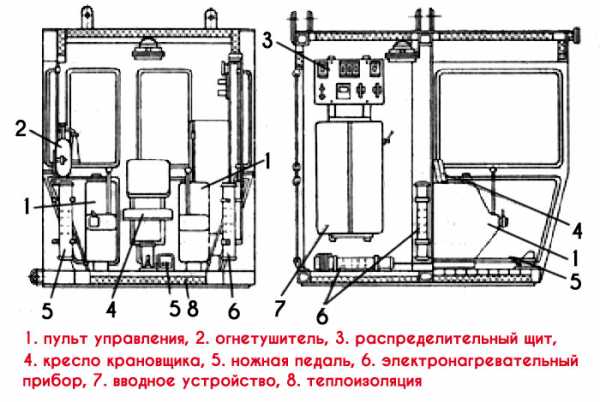

Устройство кабины мостового крана и рабочее место крановщика

Самая распространенная кабина управления мостового крана – торцевая кабина, которая закреплена с одной стороны моста крана. Во множестве случаев для лучшей обзорности кабину могут подвешивать к середине моста (так называемая панорамная кабина) или к тележке.

Типы кабин

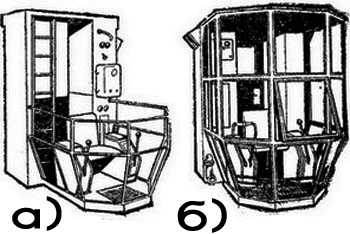

а) Открытая кабина б) Закрытая кабина

В зависимости от того, каковы условия эксплуатации крана, кабину могут сделать открытой или закрытой.

Первый тип кабин (открытые) предназначен для кранов, которые преимущественно работают в закрытых помещениях с температурой +10…+28. Закрытые кабины нужны для кранов, работающих при +40…+60. Если температура окружающей среды ниже +10, то кабины оснащаются отопительными приборами, а если температуры свыше +28 – кондиционерами.

Как должна выглядеть кабина по ГОСТу

Внутренняя высота кабины выполняется в размере не меньшем 1,8 метров, а ее желательные минимальные длина и ширина – соответственно 2 метра и 1,1 метра.

Важно, чтобы размеры сохранялись минимальными. Но также важно учесть, что от стесненного помещения работник будет уставать быстрее, поэтому ему нужно пространство, чтобы периодически он мог выпрямиться и расслабить мышцы.

Площадь кабины должна обеспечивать свободный доступ к оборудованиям и давать возможность находиться в ней как крановщику, так и еще одному человеку (это может быть слесарь, стажер).

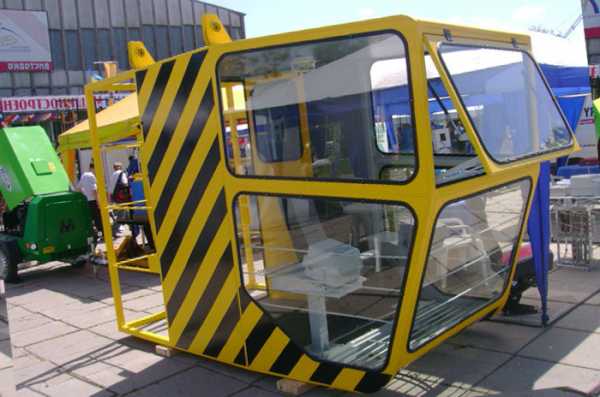

Внешний вид кабины мостового крана. Производитель: ООО «Подъемтрансмаш»

Расположение кабины в кране должно быть таким, чтобы сидя в кресле, крановщик мог вести наблюдение за грузом и крюковой подвеской на протяжении всего времени работы крана. Важно, чтобы углы зрения, считая от плоскостей, которые проведены от уровня глаз, были от горизонтальной к верху – 60 градусов, к низу – 90 градусов; от вертикальной – 135 градусов в обе стороны.

Кабины открытого типа должны быть со сплошным ограждением со всех сторон с высотой не меньше 1 метра. Ограждение может быть сделано из прочного прозрачного материала (скажем, сталинита), который хорошо противостоит механическим ударам. Остекляя закрытые кабины безосколочным стеклом в стороне обзора, важно учитывать один типоразмер стекол.

Расположение и количество фрамуг, которые удерживаются в открытом или закрытом положениях, должны осуществлять возможность выполнять протирку поверхностей стекол снаружи из кабины. Остекление кабин кранов, которые работают на открытом воздухе, предполагают солнцезащитные щитки. Те кабины, которые подвешены к тележкам, должны иметь зеркала для наблюдения заднего плана. Нижние стекла, на которые стает крановщик, должны защищаться решетками.

Дверь в кабину изготовляется раздвижной или распашной, причем вторая должна открывать во внутрь кабины. Размер дверного проема должен быть не меньше 1,8 на 0,5 метров и обязательно герметичным (для воспрепятствования влаги и пыли).

Размещенная под галереей моста, кабина должна сообщаться с лестницей. В подвешенной к тележке кабине вход допускается через наружное ограждение лестницы или настил тележки. Пол в кабине выполняют в виде деревянного настила или иного металлического настила, покрывается ковриком из резины.

Размер коврика должен быть не меньше 0,5 на 0,7 метров. Укладывать их нужно исключительно в местах обслуживания электрооборудования. Внутренняя облицовка стен делается из хорошо моющихся светлых материалов. Освещение кабины выполняют с помощью лампы с матовым плафоном, которые исключает блики на остеклении.

Утройство кабины мостовых кран-балок

У панорамной кабины форма восьмигранной пирамиды или усеченного конуса, подвешивается кабина к мосту за проушины, которые прикрепляются на ее верхнем поясе. Через катки на нижнем поясе опирается платформа с креслом-пультом на ней. Платформа (или в отдельных случаях кресло) совершает поворот на 90 градусов в обе стороны крановщиком с помощью отталкивания руки или ноги от ограждения кабины. Платформа каждые 30 градусов фиксируется приводом от педали. Ток к пульту поступает через гибкий кабель, который располагается под дном кабины. Вход расположен сбоку или сверху.

Рабочее место крановщика

Другой тип панорамной кабины оснащен откидной площадкой для прохода с рабочего места. Для прохода в кабину вокруг нее установлена поворотная площадка и площадка, которая соединяется с механизмом вращения кресла работника (это нужно для протирки кабинных стекол).

Кресло располагается в середине кабины и соединяется с вертикальным валом, который вращается в кронштейне, укрепленном в полу кабины. Через червячную передачу вал соединен электродвигателем механизма вращения. Управления совершается двумя кнопками, которые смонтированы на подлокотнике кресла.

Высота кресла над полом должна быть 0,4-0,5 метров, высота спинки – 2,4-2,6 метров. Кресло должно быть полужестким, с наличием подлокотников, иметь возможность регулировать среднее положение вперед и назад, вверх и вниз.

Опора, предназначенная для ног, и подлокотники должны мочь переставляться по высоте, а спинка должна иметь возможность регулировать угол наклона. Самыми удобными представляются кресла-пульты, которые имеют в наличии колонки с контролерами и расположенным меж ними креслом крановщика.

А вот так выглядит рабочее место крановщика

Очень распространенные силовые контролеры с меньшими габаритными размерами: они позволяют совершить отказ от командоконтролеров с их нужными для эксплуатации дорогими и громоздкими магнитными станциями.

Особенности управления

Управление механизмом крана происходит с помощью двух рукояток: левая — для управления подъемом, а правая — для механизма передвижения тележки и крана. Рукоятка для управления передвижения устанавливается вертикально и перемещается в плоскости движения тележки и крана. Вторая – в вертикальном положении передвигается в плоскости движения груза. Положение «Стоп» рукояток фиксируется так, чтобы была возможность переключить их легким движение руки. Тормоза управляемы педалями. Кнопочными выключателями выполняется аварийное торможение. Они находятся слева от крановщика.

Пульты могут управляться кнопками. Во время установки управления системой педалей между ними должно быть расстояние 2-4,5 метра, от спинки кресла до педальной оси – 9,3 метра, угол движения педали составляет 70 градусов.

Управление нужно располагать так, чтобы при возможности сводить рабочее движение к движению кистей рук и предплечья, при этом допускать плечевое движение сустава в виде исключения.
