Содержание

МАЗ-543 четырехосный автомобиль Советской армии

Первоначально машину планировалось использовать только под монтаж ракетных комплексов, но впоследствии на базе МАЗ-543 были созданы новые боевые системы и обширный шлейф вспомогательных средств, превратившие его в самый востребованный и распространенный тяжелый автомобиль Советской армии.

Высокая мощность, надежность конструкции, качество сборки и проходимость, приспособленность к эффективной эксплуатации в любых дорожных условиях и климатических зонах и относительно невысокая собственная масса, достигнутая путем широкого применения легированных сталей, алюминия и стеклопластика – вот основные преимущества этого грузовика.

Статьи / Военная техника

Автомобиль с тысячью лиц: военные профессии тягачей МАЗ

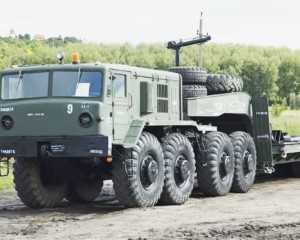

Основу этого семейства составляли серийные варианты МАЗ-537 и МАЗ-537Г, на которые приходилось 80–90% всего производства КЗКТ. Их главной задачей являлась доставка на штатных полуприцепах по дорогам общего пользования и...

17654 2 3

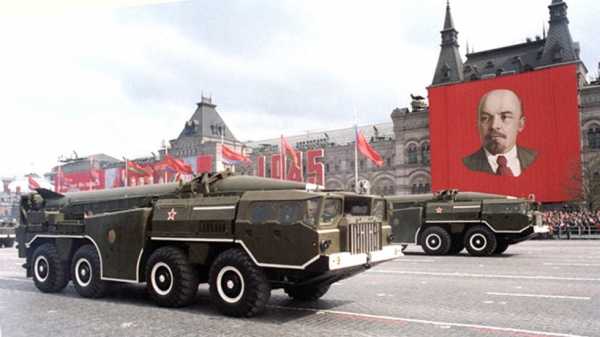

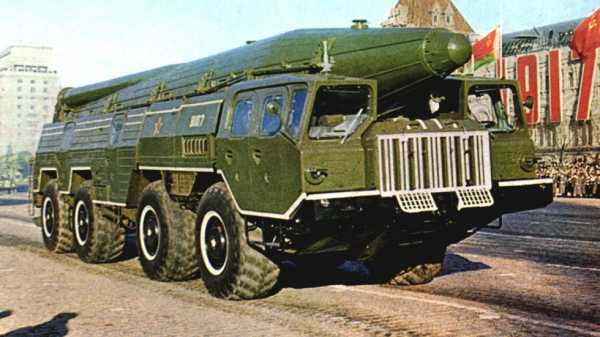

Когда-то на военных парадах автомобили МАЗ-543 с новыми видами вооружения буквально каждый год преподносили иностранным наблюдателям очередные шокирующие «сюрпризы». До недавнего времени эти машины прочно удерживали свой высокий статус и до сих пор остаются на вооружении Российской армии.

К проектированию нового поколения тяжелых четырехосных машин СКБ-1 Минского автозавода под руководством главного конструктора Бориса Львовича Шапошника приступили в начале 1960-х, а организация производства 543-го семейства стала возможной лишь с передачей выпуска седельных тягачей МАЗ-537 на Курганский завод. Для сборки новой автотехники на МАЗе был образован секретный цех, позднее преобразованный в производство специальных колесных тягачей, а СКБ-1 превратилось в Управление главного конструктора № 2 (УГК-2).

Семейство МАЗ-543

По общей конструкции и агрегатной базе семейство МАЗ-543 являлось более быстроходной и маневренной транспортной модификацией седельных тягачей МАЗ-537Г, получившее модернизированные агрегаты, новые кабины и существенно увеличенную монтажную длину рамы. На шасси с оригинальной так называемой живой клепано-сварной рамой монтировали 525-сильный дизель Д12А-525А V12, автоматическую трансмиссию с модернизированным гидротрансформатором и трехступенчатой коробкой передач, новые дисковые колеса на торсионной подвеске с регулируемым давлением в широкопрофильных шинах.

Первое армейское шасси МАЗ-543 с ракетной системой 9К72 (фото автора)

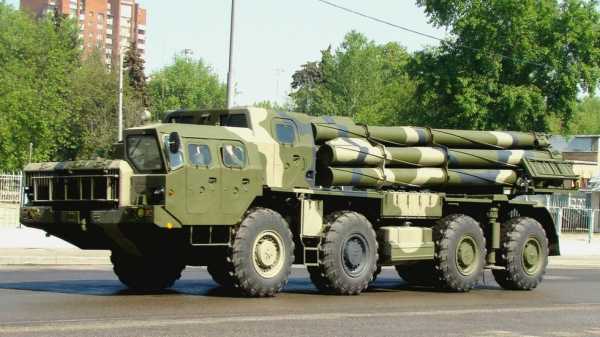

Мощная система залпового огня «Смерч-М» на шасси МАЗ-543М (фото автора)

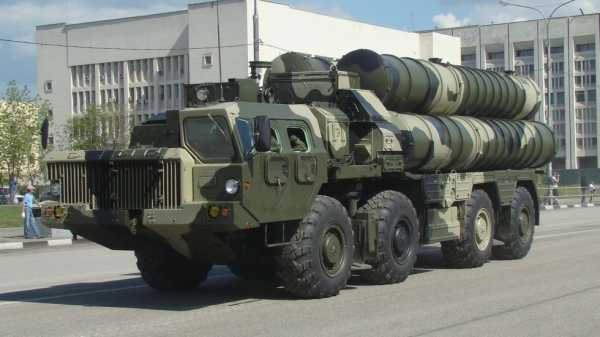

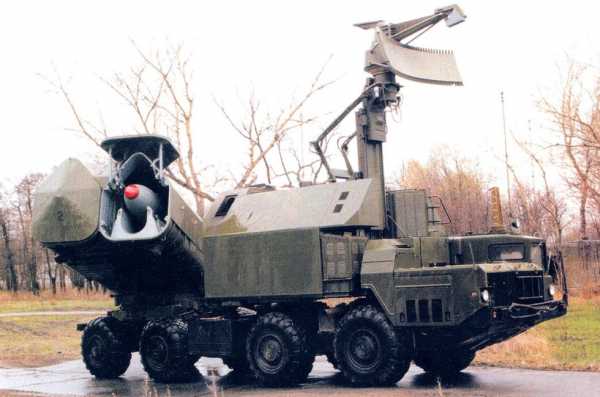

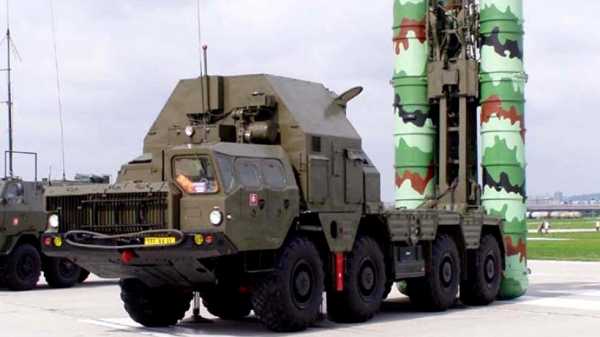

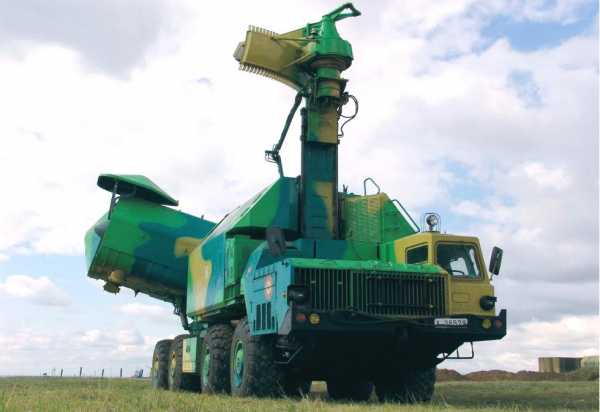

Революционная зенитная система С-300 на автомобиле МАЗ-543М (фото автора)

Основу 543-го семейства составляли базовые шасси МАЗ-543, МАЗ-543А и МАЗ-543М с новыми стеклопластиковыми боковыми кабинами с обратным наклоном лобовых стекол, ставшими своеобразной «визитной карточкой» всей гаммы. Кабины имели правое и левое исполнения, а два члена экипажа располагались по оригинальной схеме тандем — на индивидуальных сиденьях друг за другом. Свободное пространство между ними использовалось под установку радиатора и размещение передней части ракеты. Все машины имели единый размер колесной базы 7,7 метра, с полной нагрузкой развивали скорость по шоссе 60 км/ч и расходовали 80 л топлива на 100 км.

МАЗ-543

Родоначальником 543-го семейства являлось «легкое» базовое шасси грузоподъемностью 19,1 т с незамысловатым индексом МАЗ-543. Первые шесть прототипов были собраны весной 1962 года и отправлены на волгоградский завод «Баррикады» для монтажа ракетной системы. Выпуск машин МАЗ-543 начался осенью 1965-го. На них перед моторным отсеком стояли две изолированные друг от друга двухдверные кабины, что предопределило сравнительно небольшой передний свес (2,5 м) и монтажную длину рамы чуть более шести метров. Автомобили МАЗ-543 собрали в количестве 1 631 экземпляра.

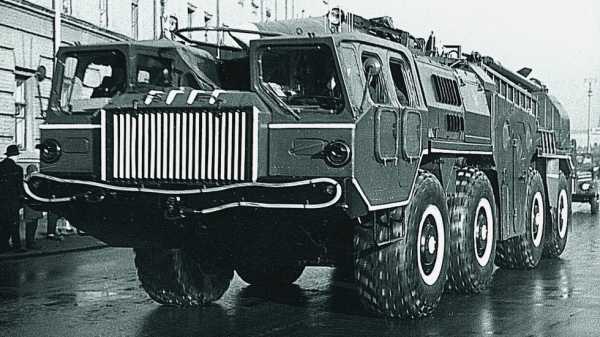

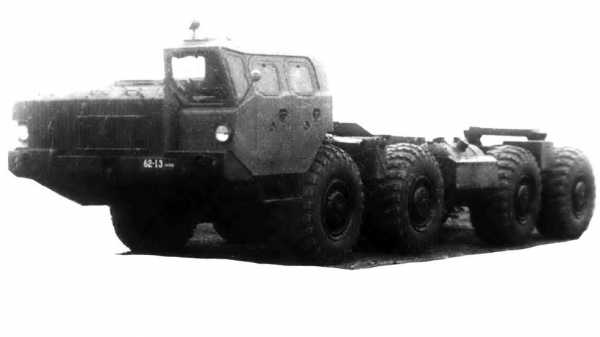

Прототип шасси МАЗ-543 для ракетного комплекса 9К72 (из архива НИИЦ АТ)

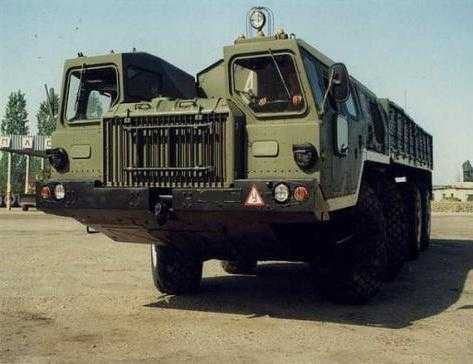

Шасси МАЗ-543 позднего выпуска для вспомогательного оснащения (из проспекта МЗКТ)

В Народной армии ГДР на шасси МАЗ-543 монтировали короткие цельнометаллические кузова с тентом и усиленные сцепные приспособления, превращавшие их в мобильные ремонтно-эвакуационные средства или балластные тягачи.

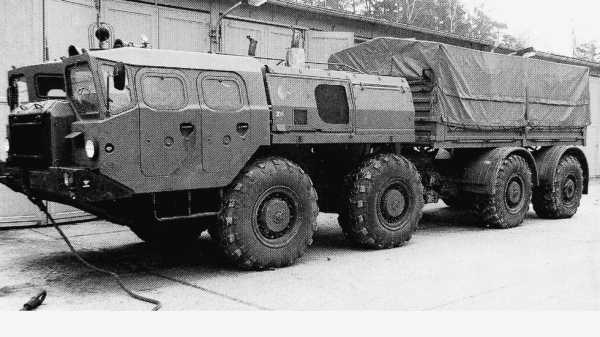

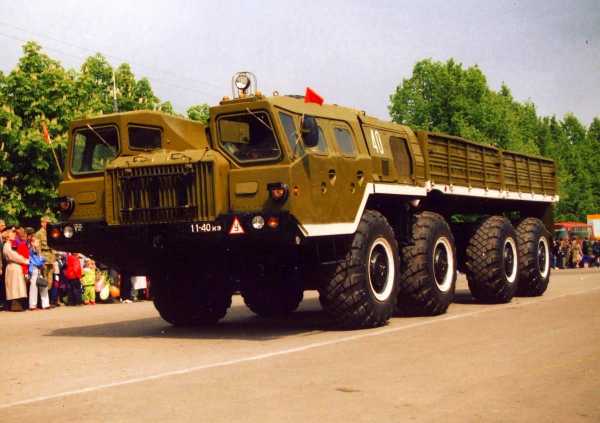

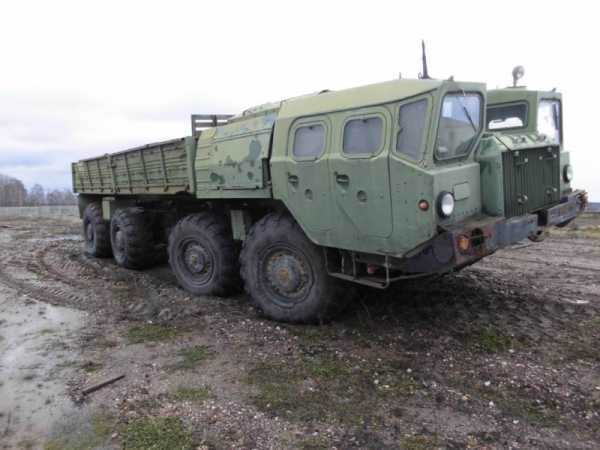

Бортовой автомобиль-тягач на шасси МАЗ-543 в Народной армии ГДР

На первом этапе главным предназначением этой версии являлось несение опытных ракетных комплексов оперативно-тактического звена. Первым из них стала макетная система комплекса 9К71 «Темп», за которой последовала самоходная пусковая установка (СПУ) 9П117 нового комплекса 9К72.

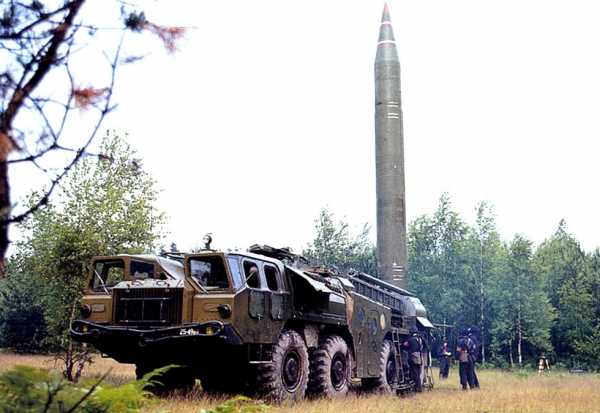

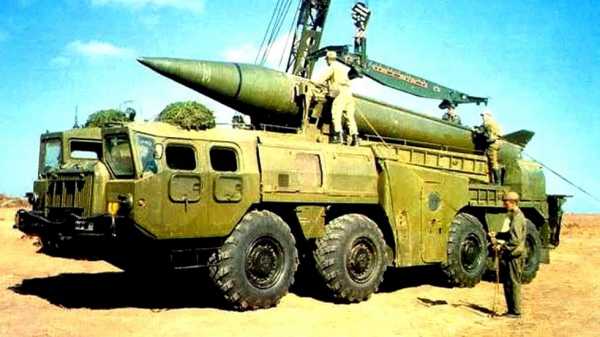

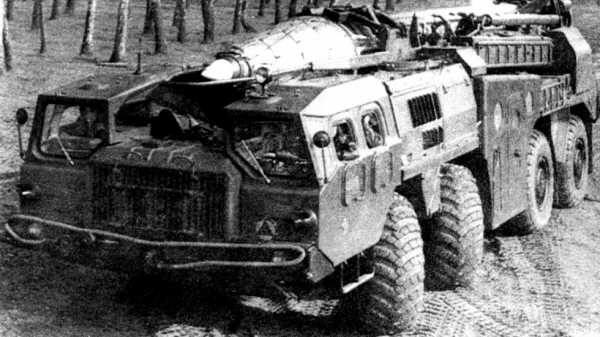

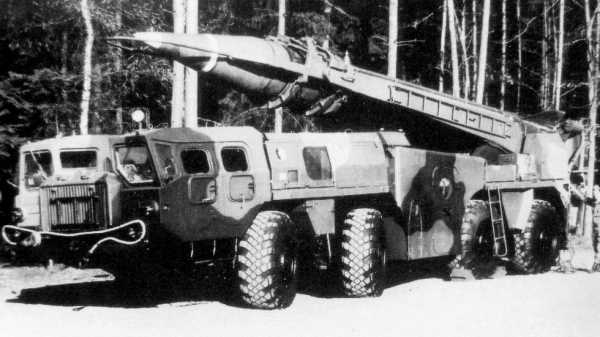

Передовой оперативно-тактический ракетный комплекс 9К72 на шасси МАЗ-543

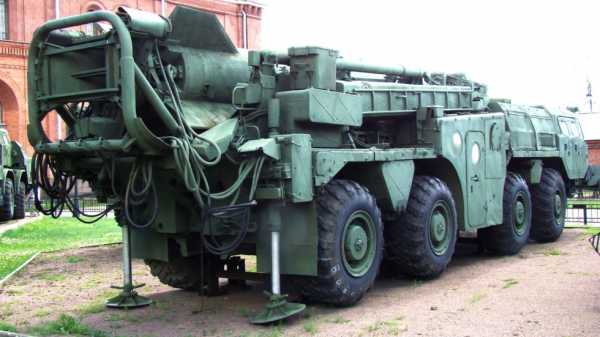

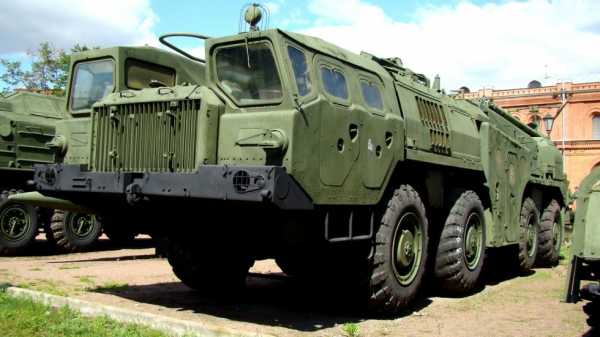

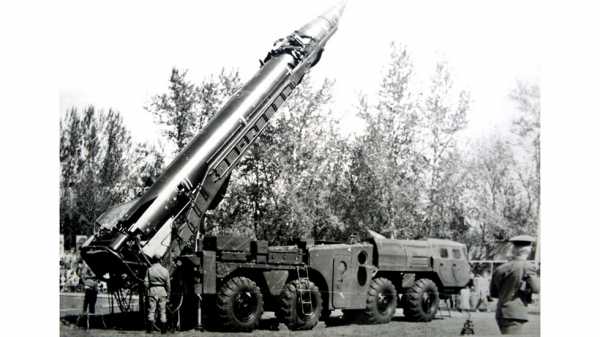

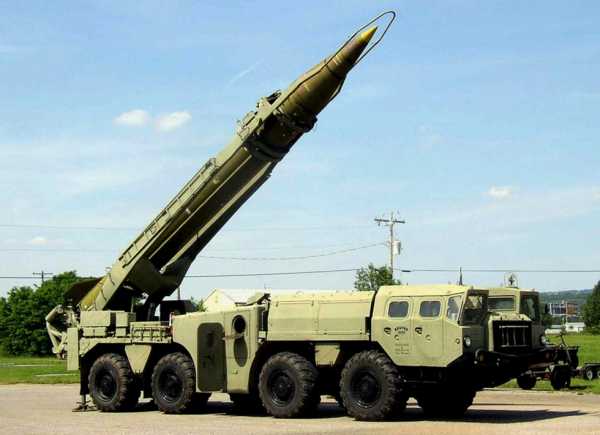

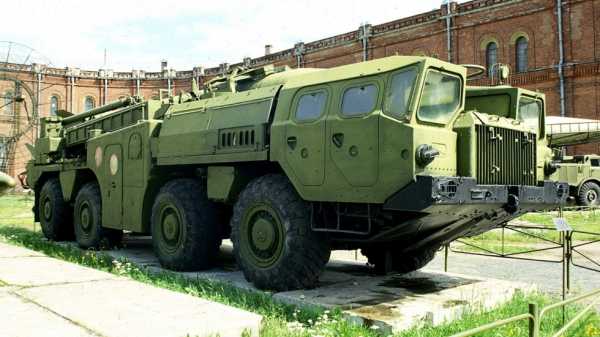

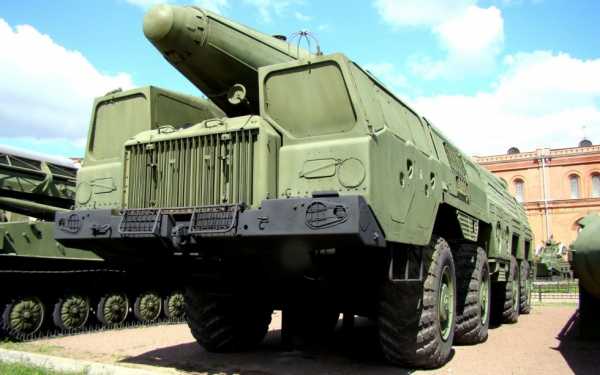

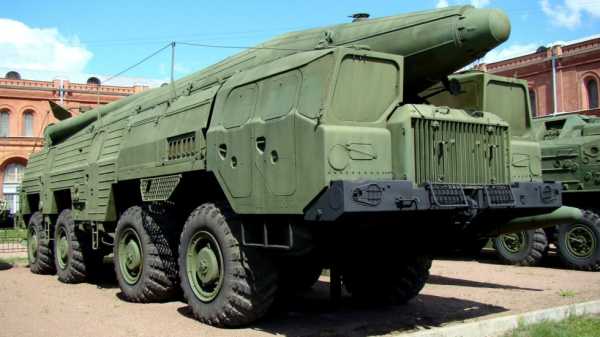

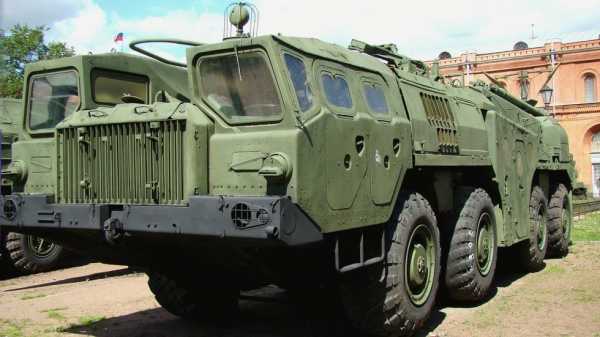

Пусковая установка 9П117М мобильного ракетного комплекса 9К72 (фото автора)

Самоходная ракетная пусковая установка 9П117М в боевой готовности

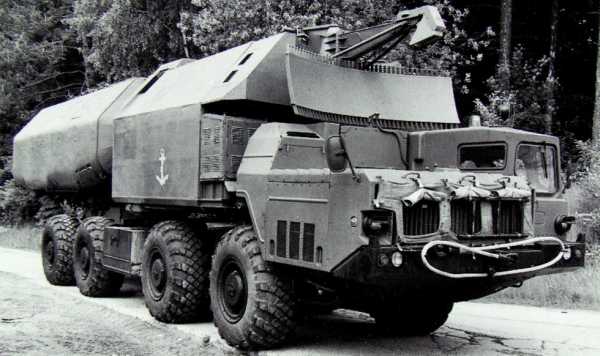

На этой базе монтировали также первые образцы берегового ракетного комплекса «Рубеж», радиорелейной станции связи, пунктов боевого управления, войскового автокрана 9Т35, дизельных электростанций и т. д.

МАЗ-543А

В 1963 году первый образец шасси МАЗ-543А с полезной нагрузкой 19,4 т сразу же поступил под монтаж СПУ оперативно-тактического ракетного комплекса (ОТРК) «Темп-С», а потом служил основой для войсковых кузовов и надстроек. Его промышленное изготовление началось в 1966-м и два года спустя переросло в серийное производство.

Главным отличием машины от модели МАЗ-543 являлась незаметная со стороны перекомпоновка шасси путем небольшого продвижения обеих кабин вперед. Это привело к мизерному увеличению переднего свеса (всего на 93 мм) и удлинению полезной части рамы до семи метров. До середины 2000-х годов было выпущено свыше 2,6 тысяч шасси МАЗ-543А.

Серийное шасси МАЗ-543А с монтажной длиной рамы более 7 метров (из архива СКБ-1 МАЗ)

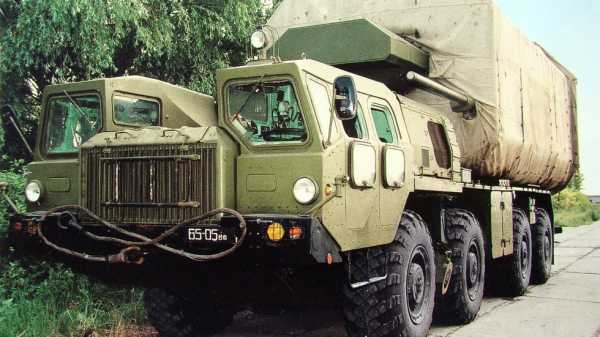

Испытания шасси МАЗ-543А с двумя сдвинутыми вперед кабинами

Главным и наиболее серьезным предназначением машины МАЗ-543А являлось несение пусковой установки 9П120 ОТРК «Темп-С» и входивших в ее состав транспортной и транспортно-заряжающей машины (ТЗМ), а также ТЗМ системы залпового огня «Смерч».

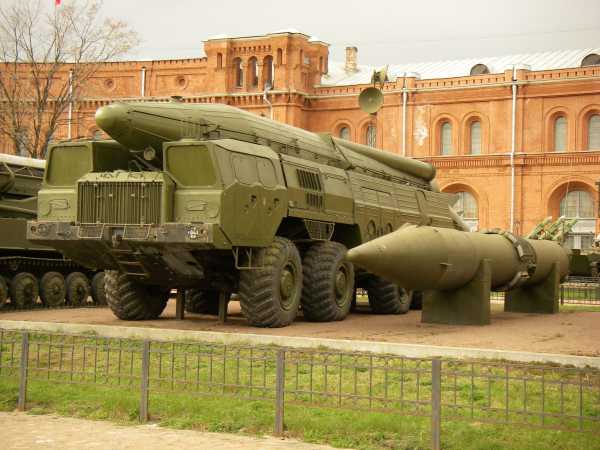

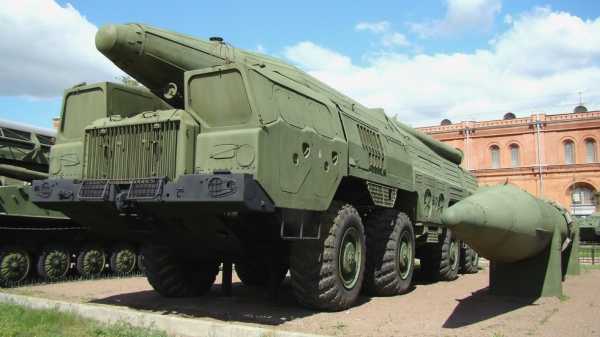

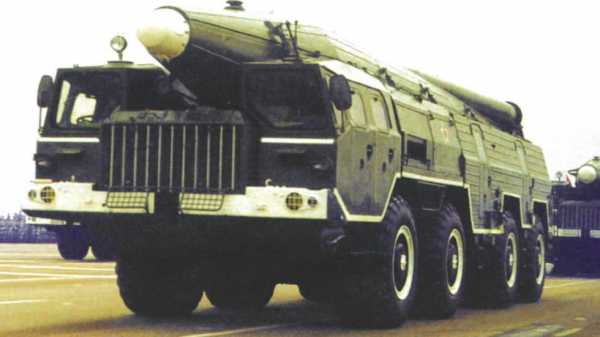

Оперативно-тактический комплекс «Темп-С» на базе МАЗ-543А (фото автора)

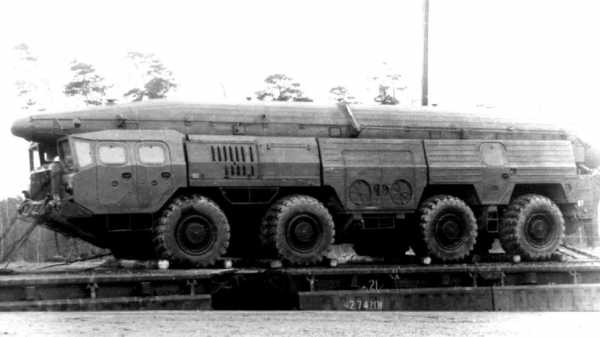

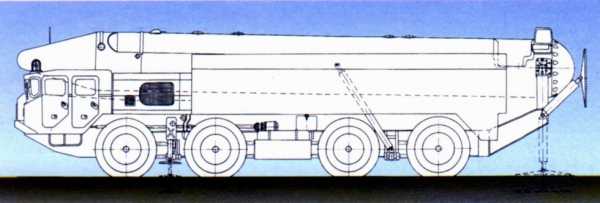

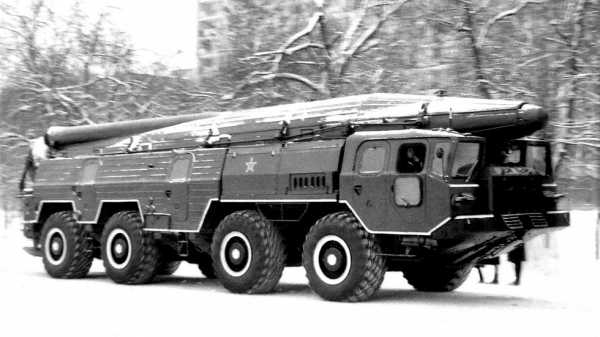

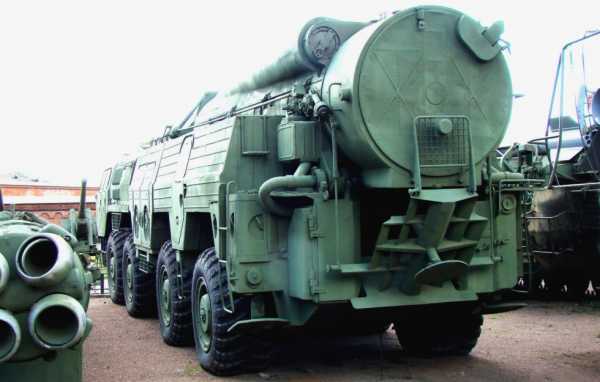

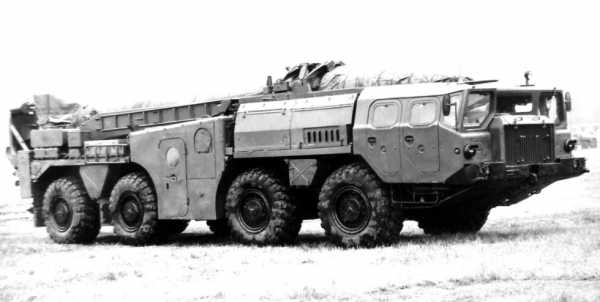

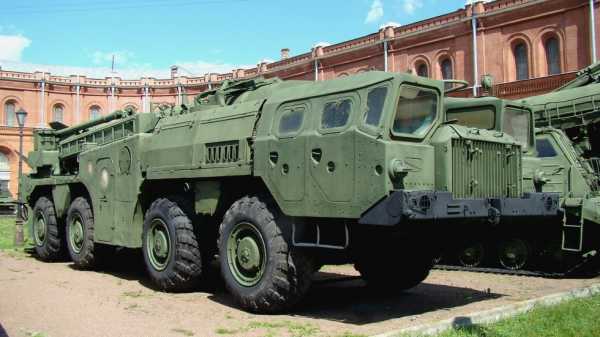

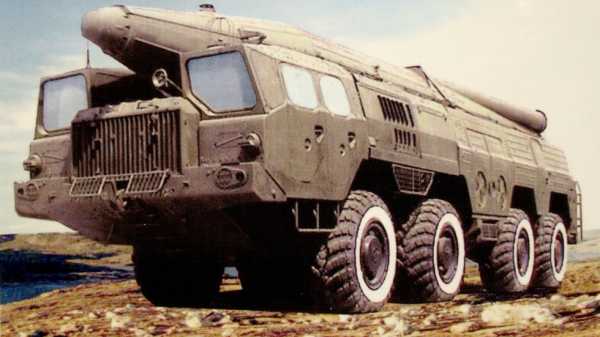

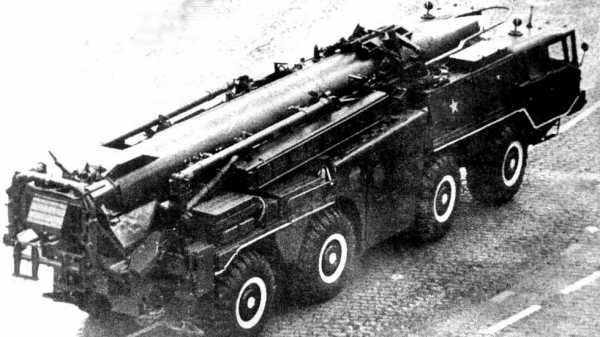

Самоходная пусковая установка 9П120 ракетной системы «Темп-С» (фото автора)

На этом автомобиле базировался расширенный набор военной техники: транспортно-установочные агрегаты, автокраны, подвижные командные пункты, машины связи и охраны ракетных комплексов, радиолокационные средства, мастерские, электростанции и другие.

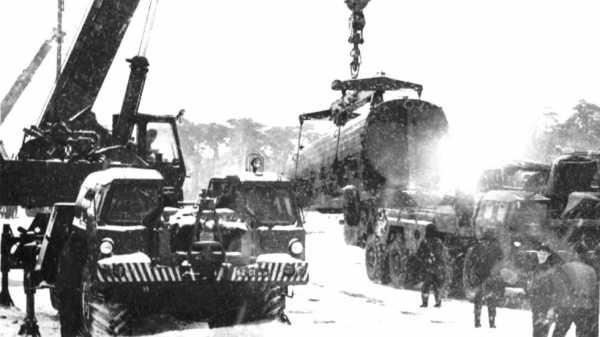

Оборудование установочной спецмашины ТУАН на шасси МАЗ-543А

Опытные и мелкосерийные машины семейства МАЗ-543

В конце 1960-х и начале 1970-х годов к 543-му семейству относилось несколько проходных экспериментальных и мелкосерийных модификаций. Первыми в алфавитном порядке являлись два опытных образца шасси МАЗ-543Б, построенные на базе МАЗ-543 и служившие для монтажа модернизированной пусковой установки 9П117М комплекса 9К72.

Главной новинкой был малоизвестный прототип МАЗ-543В с принципиально иной компоновкой и полезной нагрузкой 19,6 т, послуживший основой известного в будущем варианта МАЗ-543М. В отличие от предшественников, на нем впервые появилась единственная сдвинутая вперед двухместная кабина, расположенная с левой стороны рядом с моторным отсеком. Такая компоновка позволила существенно удлинить монтажную часть рамы под установку более крупного оборудования. Шасси МАЗ-543В собрали в количестве 233 экземпляров.

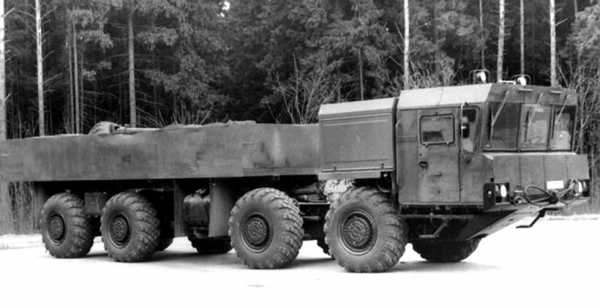

Опытное шасси МАЗ-543В с одной передней кабиной (из архива НИИЦ АТ)

Для выполнения тыловых транспортных операций в Советской армии и народном хозяйстве в середине 1960-х был разработан многоцелевой бортовой вариант МАЗ-543П двойного назначения, выполнявший роль учебных машин или балластных тягачей для буксировки артиллерийских орудий и тяжелых прицепов.

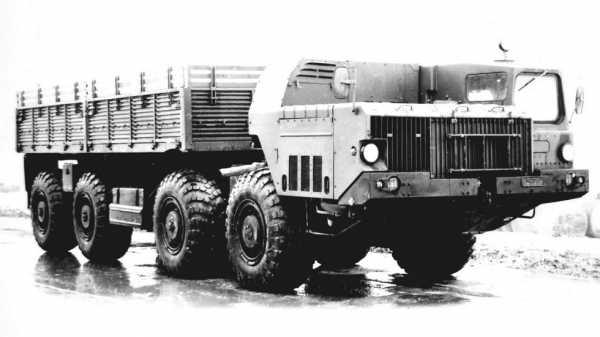

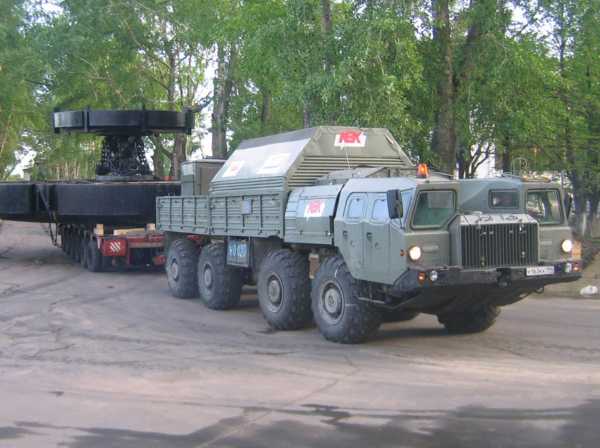

Бортовое шасси МАЗ-543П в качестве военной учебной машины (из архива Л. Шугурова)

К малоизвестным единичным прототипам, не получившим развития, относились шасси МАЗ-543Д с многотопливным вариантом штатного дизеля и экспериментальный «тропик» МАЗ-543Т для эксплуатации в горной и пустынной местности.

МАЗ-543М

В 1976 году, через два года после создания и испытаний опытного образца, родилось наиболее удачное, совершенное и эффективное шасси МАЗ-543М, сразу же поступившее в производство и на вооружение, а затем возглавившее всё 543-е семейство. От двух первых машин 543/543А новый автомобиль отличался установкой только одной левой кабины, расположенной рядом с моторным отсеком и сдвинутой на передний свес рамы, достигший своего максимума (2,8 м). При этом все агрегаты и узлы не претерпели изменений, а полезная нагрузка возросла до 22,2 т.

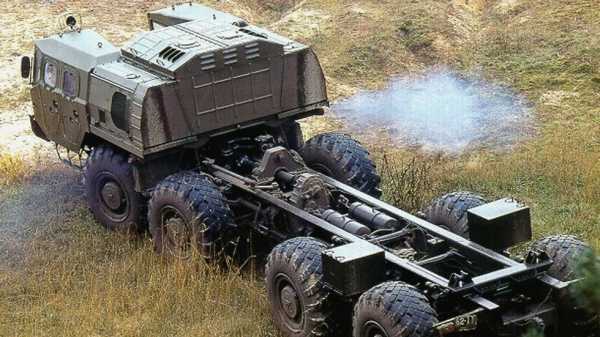

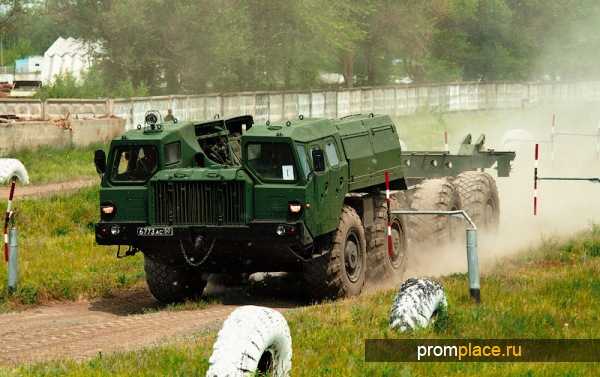

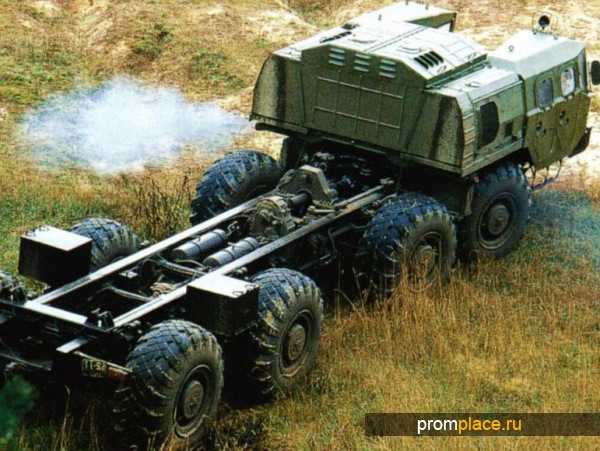

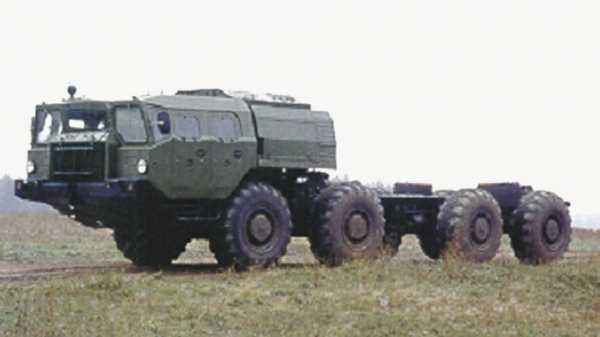

Полигонные испытания 525-сильного шасси МАЗ-543М с одной кабиной (из архива СКБ-1 МАЗ)

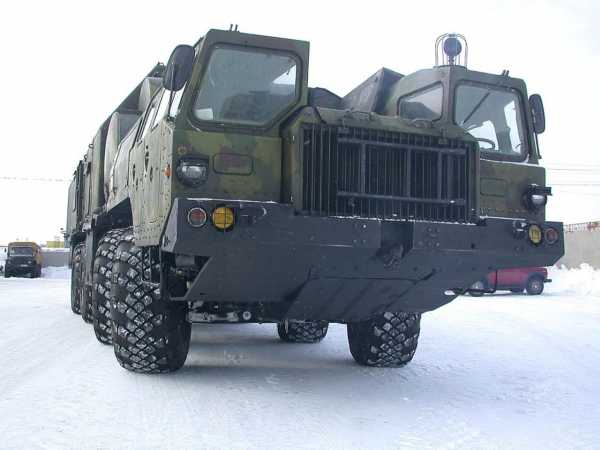

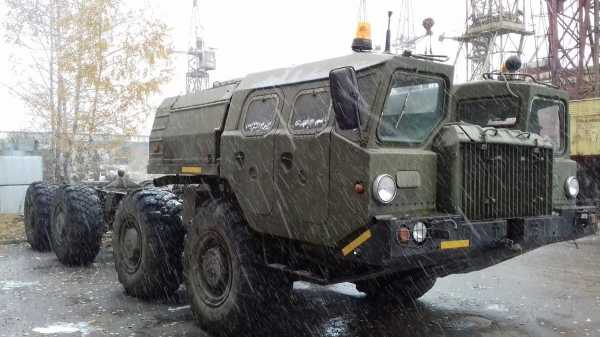

Готовое спецшасси МАЗ-543М на территории Минского автозавода

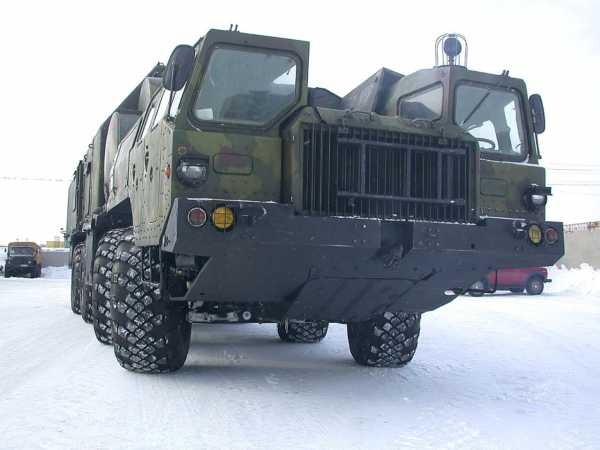

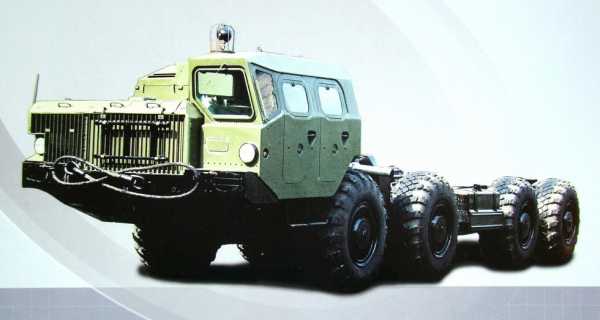

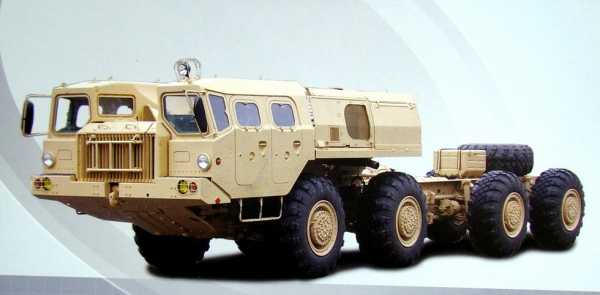

Поздний вариант шасси МАЗ-543М с длиной рамы около 9 м (из проспекта МЗКТ)

К немногочисленным модификациям этого автомобиля относилось пробное многоцелевое шасси с цельнометаллической бортовой платформой от гражданского грузовика МАЗ-7310 двойного назначения.

Оригинальный вариант шасси МАЗ-543М с цельнометаллическим кузовом (из архива НИИЦ АТ)

На долю МАЗ-543М приходились наиболее мощные и совершенные отечественные системы вооружения и многочисленные специализированные надстройки и кузова-фургоны. На нем монтировали самую мощную в мире боевую систему залпового огня «Смерч», пусковые установки берегового артиллерийского комплекса «Берег» и ракетного «Рубеж», несколько типов зенитных пусковых систем С-300 и т. д.

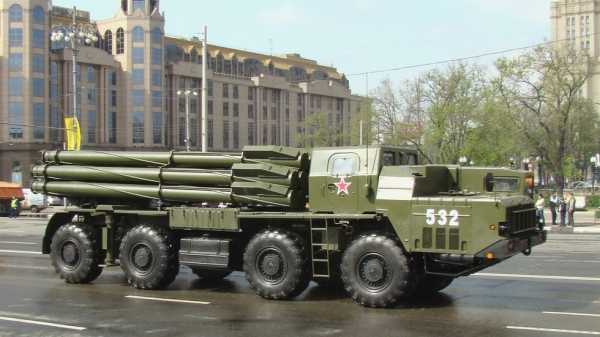

Серийная самоходная многозарядная система залпового огня «Смерч-М» (фото автора)

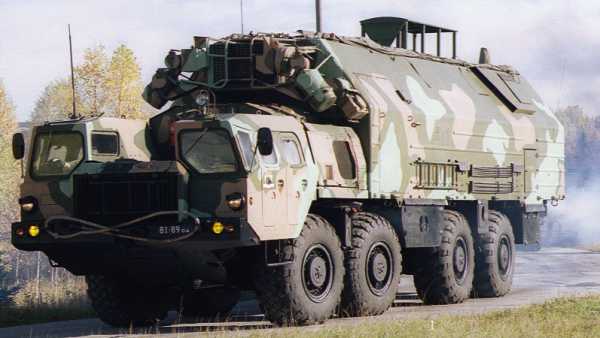

Первая мобильная четырехзарядная пусковая установка системы С-300ПМУ

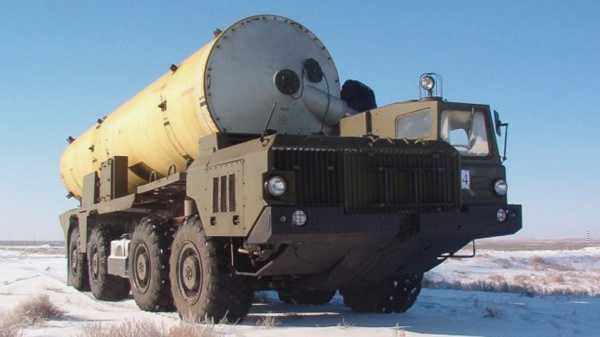

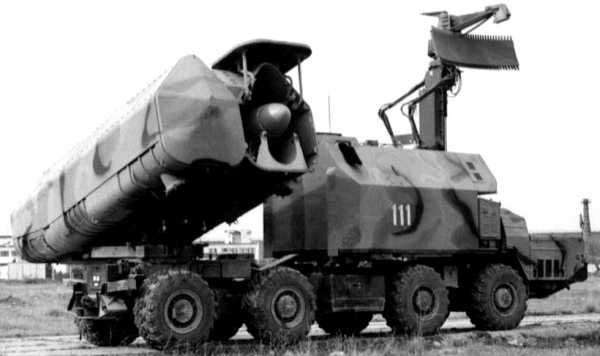

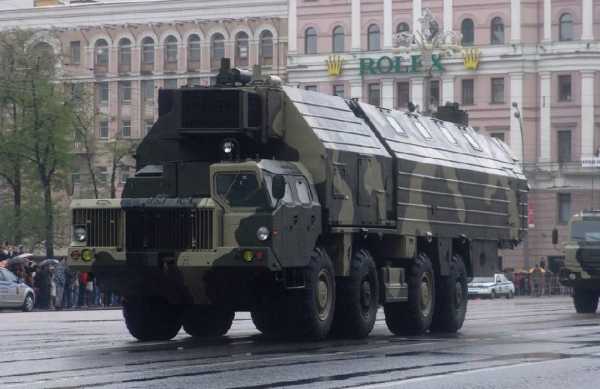

Транспортная машина противоракетного комплекса «Амур» (фото Р. Белозерского)

Самым же обширным был перечень вспомогательных средств обеспечения подвижных ракетных комплексов: мобильные командные пункты, машины обнаружения целей, связи, боевого дежурства, обороны и охраны, автономные мастерские и электростанции, передвижные столовые и общежития для боевого расчета и многие другие.

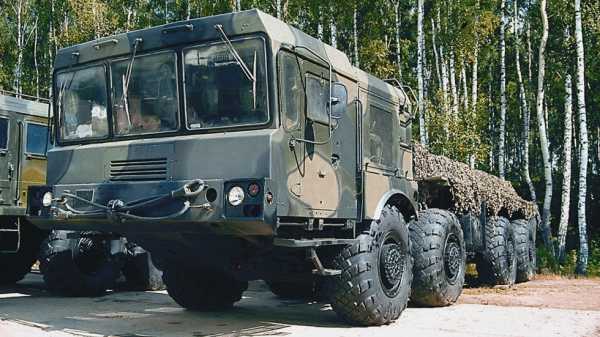

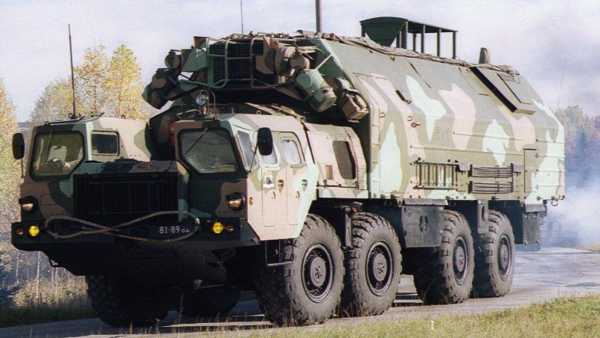

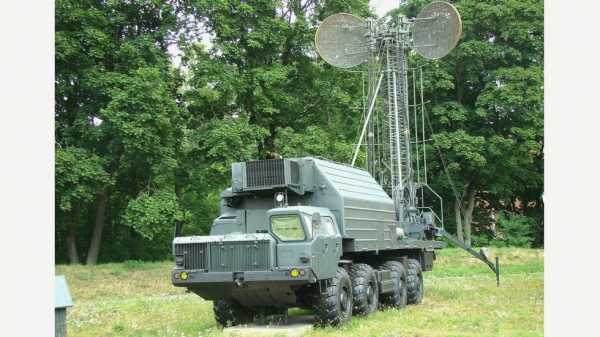

Тропосферная радиостанция «Торф-2» высшего командного звена (фото автора)

Машина боевого дежурства в обитаемом кузове на шасси МАЗ-543М (фото автора)

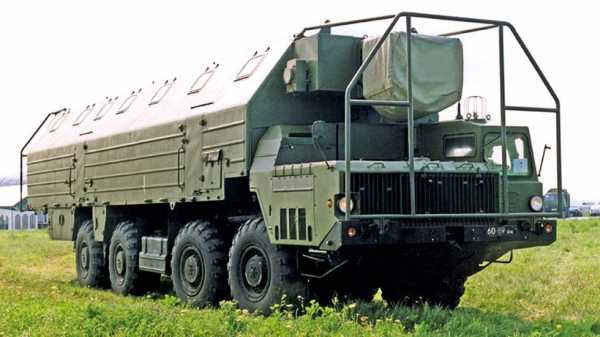

Мобильная 24-местная полевая гостиница 15Т118 на автомобиле МАЗ-543М

Пик производства машин МАЗ-543М пришелся на 1987 год. До середины 2000-х Минский автозавод собрал свыше 4,5 тыс. машин этой серии.

Распад Советского Союза привел к остановке серийного производства всех трех базовых шасси МАЗ-543, но их продолжали собирать небольшими партиями по заказам для восполнения парка списанной автотехники, а также для опробования на них новых перспективных систем вооружения. К середине 2000-х в Минске в общей сложности собрали более 11 тыс. машин 543-й серии, на которых размещалось около ста систем вооружения и военного оборудования. С 1986 года по лицензии сборка доработанных машин серии МАЗ-543 осуществляется китайской фирмой Wanshan под маркой WS-2400.

В 1990 году, накануне распада СССР, для замены уже устаревших к тому времени машин МАЗ-543 был создан многоцелевой 22-тонный прототип МАЗ-7930 с многотопливным двигателем V12 мощностью 500 л. с. и многоступенчатой трансмиссией Ярославского моторного завода, новой моноблочной кабиной и высокобортным стальным кузовом.

Прототип многоцелевого автомобиля-шасси МАЗ-7930 (из архива НИИЦ АТ)

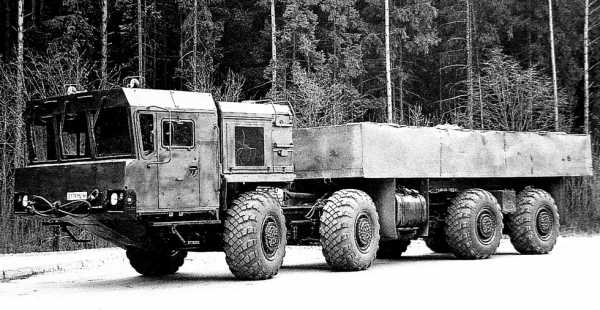

Опытный грузовик МАЗ-7930 с цельнометаллическим кузовом (из архива НИИЦ АТ)

Тем временем 7 февраля 1991 года военное подразделение Минского автозавода было выведено из состава головного предприятия и преобразовано в Минский завод колесных тягачей (МЗКТ) с собственными производственными мощностями и научно-исследовательским центром. Несмотря на это, в 1994-м опытные образцы прошли испытания, через четыре года поступили в производство и в феврале 2003 года под маркой МЗКТ-7930 были приняты на снабжение Российской армии, где служат для монтажа новых видов вооружения и спецнадстроек.

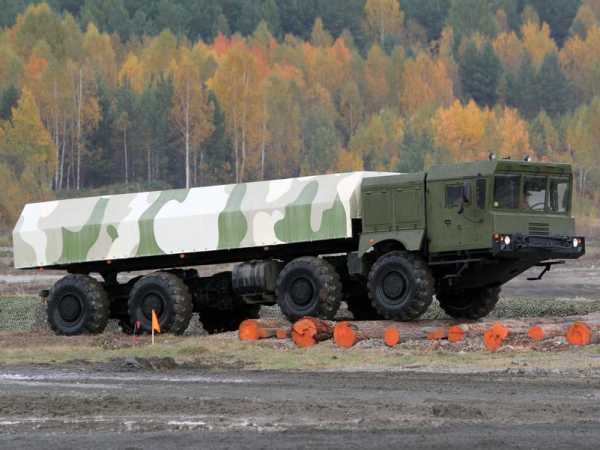

Предсерийный вариант 500-сильного автомобиля МЗКТ-7930 (фото автора)

До настоящего времени базовые машины семейства МАЗ-543 остаются в производственной программе МЗКТ и при необходимости могут быть вновь поставлены на конвейер.

Фотографии без ссылок на источники — из архива автора.

www.kolesa.ru

МАЗ-543, Технические Характеристики, Кабина и Двигатель Автомобиля

МАЗ-543 — это лучший проект военно-автомобильного промышленного комплекса СССР, который появился в 60-х годах прошлого столетия и производится до сих пор. В 60-е годы Советский союз оправился от Второй мировой войны, после чего начал активную гонку вооружения с США. Огромные средства и лучшие специалисты Союза были направлены на реконструкцию Минского автомобильного завода, который должен был стать промышленным центром СССР.

История создания

С Ярославля на Минский завод были присланы работать опытные инженеры. В 1959 году предприятию дали новое направление развития — выпуск универсальных грузовых авто. Выпуск удачной 537-й серии показал, что в Минске могут выпускать технику специального назначения. В конце 50-х годов МАЗ получил большинство государственных заказов на выпуск военной техники. Перед мастерами встала задача создать большегрузную полноприводную 4-х осную технику.

Ракетные противоздушные установки «Темп» стали первыми, кто удачно прошёл испытания в 1960 году. Перед Минском была поставлена задача создать универсальное колёсное шасси, на которое можно было бы устанавливать военную технику. Проведя несколько опытов, конструкторы решили сделать выбор в пользу колёсной базы, отказавшись от гусениц.

От МАЗ-537 было взято самое лучшее — раму и ось. Многие технические характеристики были заметно улучшены. Благодаря хорошей скорости и динамике автомобиль МАЗ-543 был назван ураганом. К середине 1962 года было готово шесть опытных образцов, которые затем были отправлены в Волгоград для установки военного оборудования.

Семейство МАЗ-543

Этот транспорт разрабатывался на базе 537-й версии, получив улучшенные агрегаты, большую колёсную базу и новую кабину. Двигатель работал на дизеле и развивал 525 лошадиных сил. Коробка имела три передачи, дополнялась автоматической трансмиссией. Для улучшения проходимости была добавлена дистанционная система контроля давления в шинах.

Всё семейство было представлено тремя основными моделями: 543, 543А и М. Отличительной особенностью тягачей было расположение кабины с обратным наклоном стёкол: она была двойного исполнения (правая и левая). Длина колёсной базы составляла 7,7 метров, при максимальной загруженности авто развивало скорость до 60 км/ч. На 100 километров уходило 100 литров дизеля.

МАЗ-543

Шасси МАЗ-543 — первая версия всей серии с грузоподъёмностью 19,1 тонн. После удачных тестов в 1962 году массовое производство начали только в 1965. Кабины были изолированы друг от друга, между ними находился моторный отсек, в каждой располагалось по 2 человека. На свет было выпущено чуть больше 1600 машин этой версии.

Народная армия ГДР использовала это шасси в качестве мобильных ремонтно-эвакуационных модулей. Осуществлялся монтаж крытого тентом кузова, в котором могли перевозить необходимое оборудование и специалистов, защищая от плохих погодных условий.

Первые годы на этот транспорт планировали устанавливать только ракетные комплексы. Первым стал «Темп», которым был оснащён первый опытный образец в 1960 году. Затем установили пусковую установку 9П117 нового комплекса 9К72. После этого приняли решение устанавливать любое военное оборудование.

МАЗ-543А

В 1963 году было представлено шасси МАЗ-543А, грузоподъёмность которого была увеличена до 19,4 тонн. Первые экземпляры отправляли в Волгоград для оснащения ракетным комплексом «Темп-С». В 1966 году, после старта промышленного производства, модели стали отдавать для установки армейских кузовов и надстроек. В 1968 году стартовало серийное производство.

Отличий от базовой версии было немного. К основному относят передвижение кабин вперёд, благодаря чему увеличили рабочую часть рамы до 7 метров. Выпуск шасси закончили в середине 00-годов, за всё время было выпущено более 2,6 тысяч экземпляров.

Основное назначение авто была транспортировка ракетных установок «Темп». Также перевозилось необходимое для заряжания орудия оборудование. Менее популярным была установка система залпового огня «Смерч». Машина была универсальной, для неё использовали надстройки любого типа, создавая передвижные командные пункты, радиолокационные станции, полевые гостиницы для солдат и т.д.

МАЗ-543М

Самое лучшее шасси МАЗ-543М, которое стало основной всей серии, была разработано в 1974 году. От первых двух аналогов его отличало наличие одной кабины слева и увеличенная грузоподъёмность (22,2 тонн). Технические конструкции изменениями подвергнуты не были.

Помимо установки военного оборудования, на заводе решили совместить автомобиль МАЗ-543 цельнометаллической платформой, которая позволяла перевозить грузы и солдат. Распространения модификация не получила.

Эта модель вошла в историю надолго. Её оснащали современным и мощным вооружением, а также многочисленными военными надстройками. Транспорт перевозил боевую установку «Смерч», береговой комплекс «Берег», ракетный комплекс «Рубеж», несколько типов зенитных установок С-300 и многое другое.

На свет было выпущено 4,5 тысячи экземпляров шасси МАЗ-543М. В годы распада СССР серийный выпуск пришлось остановить, но Минский автомобильный завод продолжал выпуск небольших партий по государственным заказам. К середине 2000-х годов было собрано свыше 11 тысяч экземпляров всего семейства.

В 1990 году на базе 543-й версии был разработан грузовик МАЗ-7930, который отличался от аналога 12-цилиндрованным двигателем на 500 лошадиных сил и цельнометаллическим кузовом. Несмотря на распад Союза, в 1994 году опытные образцы этой версии прошли необходимые испытания и были запущены на конвейер под названием МЗКТ-7390. Данный транспорт используется армией России для установки различного вооружения и модулей.

Мелкосерийные версии 543-го

В разные годы на базе стандартного шасси МАЗ-543М выпускались мелкосерийные версии. Они не получили большого выпуска, но производились по специальным заказам. МАЗ-543Б использовали для модернизированной пусковой установки 9П117М комплекса 9К72.

Базой для версии М послужила малоизвестная модель В. Было изменено строение некоторых узлов. У транспорта осталась одна кабина слева, а грузоподъёмность была увеличена до 19,6 тонн. Машину использовали для монтажа длинной и тяжёлой техники. Всего было произведено чуть меньше 250 экземпляров.

Для выполнения различных тыловых и хозяйственных задач была выпущена модель П. Её использовали для обучения солдат, а также для транспортировки артиллерийских орудий и тяжёлых прицепов. Единичные версии: Д с многотопливным штатным дизелем и Т для использования в горной местности.

Особенности конструкции

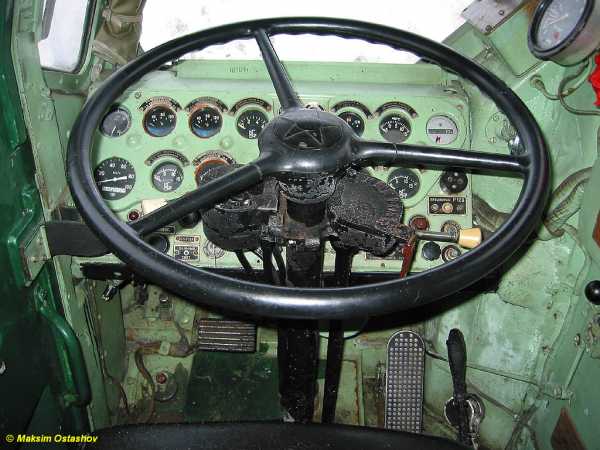

Кабина сразу разрабатывалась под установку ракетной установки. Использование классических кабин делало транспорт высоким, что не позволяло проезжать под мостами на дорогах общего пользования. Было сделано две прочные кабины из полиэфирной смолы, между которыми располагался моторный отсек. Каждая кабина вмещала по 2 пассажира. Звукоизоляция во время работы не пропускала больше 85 дБ шума.

МАЗ-543 Ураган оснащался клепано-сварной рамой из двух стальных балок, которые крепятся при помощи болтов на пересечении. За особую конструкцию рамы её назвали «корытом». Минусом такого конструкционного решения является незначительная потеря транспорта в клиренсе. Ходовая часть оснащается независимой подвеской. Первые две оси управляемые. Тормозная система была взята из 537-й серии.

Особого изменения рулевого управления и тормозного механизма, по сравнению с МАЗ-537, не было. Колёса идут вместе с литыми дисками. Проектор шин разрабатывался для прохождения по бездорожью. Дорожный просвет — 400 миллиметров.

Какой можно сделать вывод?

Тягач МАЗ-543 редко можно встретить за работой в хозяйственной сфере. Его основным предназначением является военная сфера. Перевозка необходимых прицепов, установка оружия. Некоторые подразделения получали такой транспорт в виде жилого модуля.

На военных пунктах существуют машины, которые представляют собой радиолокационные станции, позволяющие отслеживать воздушную обстановку в регионе. На вторичном рынке авто не продаётся, в аренду не сдаётся. Производство продолжается до сих пор, но мелкими партиями и только по государственным заказам.

militaryarms.ru

двигатель, кабина, шасси, грузоподъемность, топливные баки, трансмиссия и размеры

Тягач МАЗ-543, который до сих пор используется в армиях России и СНГ, часто можно увидеть на военных парадах, посвящённых дню Победы. Ещё во времена СССР МАЗ-543 практически каждый год появлялись на парадах, неся на своей базе очередное смертоносное оружие.

Появление нового советского военного автомобиля МАЗ-543

После того, как на Минском автомобильном заводе было освоено производство МАЗов 537 серии, из Ярославля в Минск была направлена группа инженеров, задачей которых стала разработка нового военного автомобиля, используя для этого базу и наработки, которые использовались при создании МАЗ-537.

Автомобиль МАЗ-543 начали разрабатывать уже в конце 1950-х годов. Для этого специальное конструкторское бюро №1, под руководством Шапошникова использовало все свои накопленные с 1954 года знания. С помощью инженеров из Ярославля уже к 1960-му году был готов проект шасси МАЗ-543. Советское правительство весьма оперативно отреагировало на эту новость и 17 декабря 1960 года издало постановление, которое обязало развернуть производство шасси МАЗ-543 в кратчайшие сроки.

Через 2 года первые 6 образцов шасси МАЗ-543 были готовы. Два из них сразу отправили в Волгоград, где на заводе «Баррикады» на шасси МАЗ-543 были установлены опытные пусковые ракетные установки и баллистические ракеты Р-17, с жидкостным реактивным двигателем.

Первые готовые ракетоносцы были отправлены на полигон в Капустном Яру в 1964 году, где и были проведены первые конструкторские испытания. В процессе проведения испытаний шасси МАЗ-543 показало себя с хорошей стороны, так как СКБ-1 имело опыт по разработке подобных машин с 1954 года.

Неожиданное решение по выбору компоновки кабины МАЗ-543

Новый ракетный комплекс, получивший название «Темп-с», имел очень длинную ракету (12 380 мм), поэтому длины шасси явно не хватало. Было принято решение сделать специальную выемку посередине кабины, но реализовать это не удалось. Так как оставалось только удлинять раму, главный конструктор Шапошников принял весьма смелое и неординарное решение – разделить большую кабину на две изолированных, между которыми размещалась головная часть ракеты.

Подобное разделение кабины ещё ни разу не применялось на подобной технике, но такой способ оказался единственным правильным решением. В дальнейшем, большинство предшественников МАЗ-543 имели кабины такого типа. Ещё одним оригинальным решением явилось использование нового материала для создания кабин МАЗ-543. Они были сделаны не из металла, а из полиэфирной смолы, которая была армирована стеклотканью.

Хотя сразу же нашлось множество скептиков, утверждавших, что недопустимо использовать для кабины материал, напоминающий пластик, проведённые испытания кабины доказали обратное. Во время проведения испытаний под ударной нагрузкой развалился испытательный стенд, а сама кабина уцелела.

Специально для кабины были разработаны навесные бронепластины. Так как МАЗ-543 должен был в обязательном порядке вписываться в железнодорожный формат, кабины получили по 2 места каждая, причём места располагались не в ряд, а друг за другом.

Технические характеристики МАЗ-543

При проектировании МАЗ-543 было применено немало оригинальных конструкторских решений:

  • Оригинальная рама состояла из 2-х гнутых лонжеронов повышенной упругости. Для её производства использовались технологии сварки и клёпки;
  • Для того, чтобы обеспечить необходимую плавность хода, была выбрана независимая подвеска рычажно-торсионного типа;
  • Весьма оригинальной была и трансмиссия. Четырёхступенчатая гидромеханическая КПП позволяла переключать передачи без разрыва мощности;
  • Проходимость машине обеспечивали 8 ведущих колёс, каждое из которых имело систему автоматической подкачки. За счёт регулировки давления в шинах, можно было добиться высоких показателей проходимости даже на самых сложных участках бездорожья;
  • Танковый двигатель Д-12А-525 обеспечивал автомобиль необходимым запасом мощности. Объём этого 12-цилиндрового 525 сильного движка составлял 38 880 литров;
  • Автомобиль имел 2 топливных бака ёмкостью по 250 литров каждый. Имелся также дополнительный бак из алюминия на 180 литров. Расход топлива мог составлять от 80 до 120 литров на 100 км;
  • Грузоподъёмность шасси составила 19,1 тонн, причем собственный вес автомобиля был около 20 тонн, в зависимости от модификации.

Габариты шасси МАЗ-543 были продиктованы размерами ракеты и пусковой установки, поэтому они были заранее обозначены в техническом задании:

  • Длина МАЗ-543 была 11 265 мм;
  • Высота – 2 900 мм;
  • Ширина – 3 050 мм.

Благодаря раздельным кабинам, на шасси МАЗ-543 удалось без проблем поместить пусковую установку «Темп-С».

Базовая модель МАЗ-543

Самым первым представителем семейства автомобилей МАЗ-543 было базовое шасси, обладающее грузоподъёмностью в 19,1 тонн, которое так и называлось-МАЗ-543. Первые шасси под этим индексом были собраны в количестве 6 экземпляров в 1962 году. Всего за всю историю производства было выпущено 1 631 экземпляров.

Некоторое количество шасси МАЗ-543 были отправлены в армию ГДР. Там их оснастили тентованными цельнометаллическими кузовами, которые можно было использовать как для перевозки грузов, так и для транспортировки личного состава. Дополнительно МАЗы оснастили мощными прицепными устройствами, что превратило их в мощные балластные тягачи. Те автомобили, которые не использовались в качестве тягачей, были переоборудованы в мобильные мастерские или ремонтно-эвакуационные машины.

МАЗ-543 изначально создавался в целях размещения на его шасси тактических ракетных комплексов. Первым комплексом, который был размещён на шасси МАЗ-543, стал «ТЕМП». После этого, на шасси МАЗ-543 стали монтировать новую пусковую установку 9П117.

Ещё на базе МАЗ-543 монтировались следующие комплексы и системы:

  • Береговой ракетный комплекс «Рубеж»;
  • Пункты боевого управления;

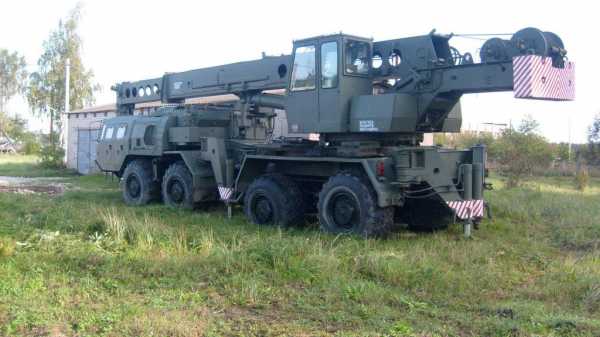

  • Специальный войсковой автокран 9Т35;
  • Станции связи;
  • Дизельные автономные электростанции.

Встречалось и другое специфическое оборудование, смонтированное на базе МАЗ-543.

Особенности МАЗ-543А

В 1963 году была выпущена опытная модификация шасси МАЗ-543А. Данная модель предназначалась для монтажа СПУ ОТРК «Темп-С». Модификацию МАЗ-543А начали выпускать в 1966 году, а серийный выпуск наладили только в 1968 году.

Специально для размещения нового ракетного комплекса база новой модели была немного увеличена. Хотя на первый взгляд никаких отличий не видно, на самом деле конструкторы немного увеличили передний свес авто, передвинув кабины вперёд. Благодаря увеличению переднего свеса на 93 мм, получилось удлинить полезную часть рамы до 7 метров.

Новые модификации МАЗ-543А в первую очередь предназначались для установки на их базы пусковой установки «Темп-С» и системы залпового огня «Смерч». Примечательно, что хотя пусковые установки «Темп-С» давно сняты с вооружения Сухопутных войск России, системы залпового огня «Смерч» до сих пор находятся на вооружении российской армии.

Модификация МАЗ-543А выпускалась до середины 2000-х годов. Всего за эти годы было выпущено около 2 600 шасси. В дальнейшем на шасси МАЗ-543А устанавливалось следующее оборудование:

  • Автокраны различной грузоподъёмности;
  • Командные пункты;
  • Комплексы связи;
  • Электростанции;
  • Различные мастерские.

Кроме вышеперечисленного, на базе МАЗ-543А устанавливалось и другое специфическое военное оборудование.

Различные опытные образцы и мелкосерийные машины, выпущенные на базе МАЗ-543

Так как в начале 70-х годов появились модернизированные пусковые установки, отличающиеся увеличенными габаритами, стал вопрос о разработке новых модификаций шасси МАЗ-543. Первой опытной разработкой стал МАЗ-543Б, собранный в количестве 2-х экземпляров. Они послужили шасси для установки модернизированной пусковой установки 9П117М.

Так как новые пусковые установки требовали более длинного шасси, вскоре появилась модификация МАЗ-543В, на основе которой в будущем был спроецирован МАЗ-543М. Модификация МАЗ-543М отличалась наличием всего одной кабины, которая была значительно сдвинута вперёд. Подобное шасси позволило размещать на своей базе более габаритные установки или оборудование.

Для различных транспортных операций как в армии, так и в народном хозяйстве, была разработана мелкосерийная модификация МАЗ-543П. Данная машина была двойного назначения. Её использовали как для буксировки прицепов и артиллерийских орудий, так и в качестве учебных машин.

Существовали также практически неизвестные модификации, которые были выпущены в единичных экземплярах в качестве опытных моделей. К ним относится модификация МАЗ-543Д, имеющая многотопливный дизельный двигатель, который мог работать как на дизельном топливе, так и на бензине. К сожалению, из-за сложности производства, данный двигатель так и не вошёл в серийное производство.

Также интересен прототип МАЗ-543Т, так называемый «Тропик». Данная модификация была специально предназначена для эксплуатации в горных и пустынных местностях.

Особенности МАЗ-543М

В 1976 году появилась новая, самая популярная модификация МАЗ-543. Прототип модели, которая была названа МАЗ-543М, проходил испытания в течение 2-х лет. Данный автомобиль был принят на вооружение сразу же после своего дебюта. Данная модификация стала самой удачной в семействе МАЗ-543. Её рама была самой длинной в классе, а грузоподъёмность автомобиля была повышена до 22,2 тонн. Самое интересное в этой модели было то, что все узлы и агрегаты были абсолютно идентичны узлам других моделей семейства МАЗ-543.

Самые мощные советские пусковые системы, зенитные пусковые системы и различные артиллерийские комплексы устанавливались именно на шасси МАЗ-543М. Также на это шасси устанавливались различные специальные надстройки. За всё время выпуска модификации МАЗ-543М было выпущено более 4 500 единиц автомобилей.

Большой интерес представляет перечень специфических средств обеспечения, установленных на шасси МАЗ-543М:

  • Передвижные общежития, предназначенные для проживания 24 человек. В данных комплексах имеются системы вентиляции, микроклимата, водоснабжения, связи, микроклимата и отопления;
  • Передвижные столовые для боевых расчётов.

Данные автомобили использовались в отдалённых районах СССР, где не было населённых пунктов и мест для проживания.

После распада Советского Союза серийное производство автомобилей МАЗ-543 всех трёх модификаций было практически прекращено. Их производили строго на заказ небольшими партиями вплоть до середины 2000-х годов.

В 1986 году лицензия на сборку МАЗ-543 была продана китайской компании Wanshan, которая выпускает их до сих пор.

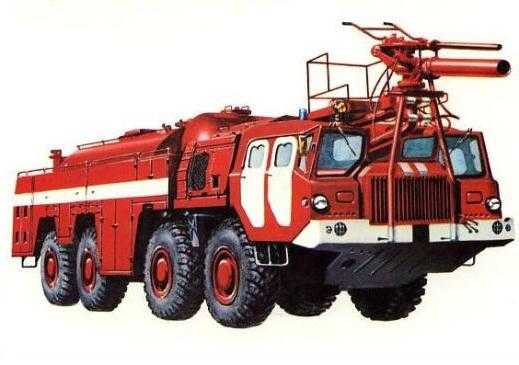

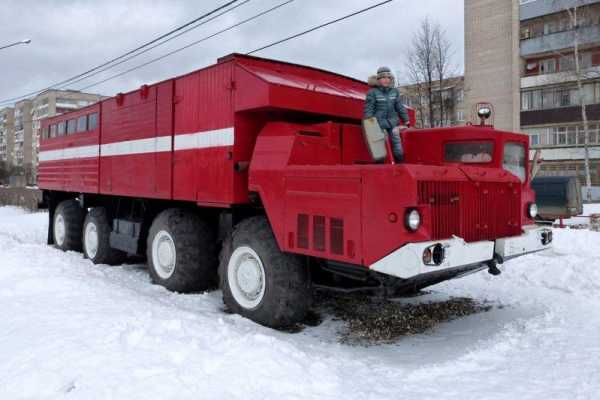

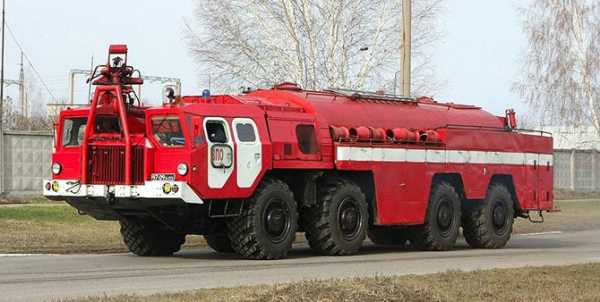

Пожарные автомобили МАЗ-543 «Ураган»

Пожарные автомобили МАЗ-543 «Ураган» были разработаны специально для несения службы на советских аэродромах. Многие автомобили этой серии до сих пор эксплуатируются на аэродромах СНГ. Пожарные МАЗ-543 имеют резервуар для воды на 12 000 литров. Также имеется цистерна для образования пены на 900 литров. Подобные характеристики делают данные автомобили незаменимыми помощниками в случае возникновения внезапного пожара на аэродроме. Единственным минусом является высокий расход топлива, который достигает 100 литров на 100 км пробега.

В настоящее время автомобили семейства МАЗ-543 постепенно заменяются новыми автомобилями МЗКТ-7930, хотя этот процесс идёт очень медленно. Сотни МАЗ-543 продолжают нести боевое дежурство в армиях России и СНГ.

warways.ru

Уникальные советские вездеходы МАЗ 543

МАЗ 543 "Ураган" - не просто колесный большегрузный автомобиль, это - настоящая легенда Вооруженных сил Советского Союза, появившаяся в самом начале 60-х годов ХХ века. Оправившись после войны СССР начал активную гонку с США за право называться сильнейшей с точки зрения вооружения страной. На тот момент - главным стратегическим объектом стал Минский автомобильный завод, на реконструкцию и послевоенную модернизацию которого были брошены все силы и лучшие умы Советских Социалистических Республик.


Большая часть конструкторов и инженеров пришла на МАЗ с Ярославского автомобильного завода. Начиная с 1959 года завод стал специализироваться на выпуске колесных грузовых автомобилей широкого назначения. Успешный запуск 537 серии показал, что конструкторскому бюро спецпроизводства быть. Именно МАЗ начиная с конца 50-х годов получал госзаказы, связанные с вооружением, а потому не удивительно, что разработкой новой стандартизированной серии полноприводной 4-х осной большегрузной техники занялся именно он.


В 1960 г. успешно прошли испытания первые экспериментальные ракетные противовоздушные установки "Темп". МАЗ получил заказ подготовить универсальное базовое и, что самое важное, колесное шасси, способное разместить на себе новый подвижной комплекс. Опытным путем военные инженеры выяснили, что гусеничные шасси меньше годятся для установки новых РПУ, чем их колесные аналоги. Сверху была поставлена недвусмысленная задача - собрать в кратчайшие сроки.





Новый агрегат перенял от своих старших заводских братьев, тягачей МАЗ 537, конструкцию несущей рамы и осей, а также большую часть оборудования. Но несмотря на заимствования, технические характеристики МАЗ 543: скорость, динамика, проходимость - были значительно улучшены. Именно за эти характеристики в дальнейшем машина получит "народное прозвище" - Ураган.


В середине апреля 1962 года на заводе были собраны шесть опытных образцов, сразу после прохождения тестов - в мае 62-го - их передали на волгоградское профильное объединение "Баррикады", которой занялось установкой и монтажом ракетных комплексов.



МАЗ 543 - диковинная новинка



В результате всех трудов, официальная презентация нового автомобиля - МАЗ 543 правительству, народу и иностранным журналистам состоялась 07.11.1962 г., прямо во время ежегодного военного парада. Водители-механики МАЗ 543, очевидцы парада потом утверждали, что люди на улицах с восхищением и удивлением смотрели вслед проезжающей колонне, чувствовалось всеобщее единение и гордость за страну. На поток автомобили этой серии были поставлены спустя 3 года, а еще через год армия взяла их на вооружение.







Устройство МАЗ 543 было простым, но достаточно эффективным относительно тех задач, которые были поставлены перед конструкторами минского завода. Новые шасси оснащались усовершенствованным 12-ти цилиндровым дизельным мотором из серии Д12-525, говоря о котором невозможно не вспомнить его прототип - военный танковый мотор В2, появившийся на свет еще во время ВОВ. 525 серия двигателей Д12 выпускалась Барнаульским заводом и активно использовалась инженерами МАЗ на колесных шасси того времени, в том числе и на МАЗ 537.



Однако в отличие от предыдущей версии двигатель МАЗ 543 имел систему прямого впрыска топлива, двойную систему пуска, масляный радиатор, 2-х ступенчатый очиститель воздуха, предпусковой подогрев ПЖД-600Е. Цилиндры располагались V-образно с углом развала равным 60 градусов. Расход топлива данного дизеля составлял 39 литров на 100 км., а мощность - 525 л.с. при частоте вращения коленвала - 2100 об/мин. с максимальным крутящим моментом 220 кГм при 1200-1300 об/мин.


Гидромеханический привод автомобиля был оснащен полностью автоматизированной 4-х ступенчатой планетарной коробкой переключения передач и 1-ступнечатым комплексным гидротрансформатором. КПП имела 4 ступени: 3 передних передачи и одну заднюю. Карданные валы (общее количество 19 штук) имели разное исполнение: 2-х шарнирные с игольчато-образными и 1-шарнирные с зубчатыми подшипниками.



Уникальные особенности автомобиля



Говоря об особенностях 543 модели, следует прежде всего упомянуть особую рамную конструкцию и кабину. Именно благодаря этим элементам, автомобиль приобрел свое "лицо". Кабина МАЗ 543 разрабатывалась с учетом первоначального назначения машины, а именно: установки ракетного комплекса. Кабина классической конструкции занимала много места, а расположенная сзади ракетная установка сильно увеличивала высоту автомобиля, что не позволяло использовать его на общих дорожных трассах, ведь автомобиль просто не проезжал под мостами или силовыми электролиниями. В связи с этим было решено отказаться от классической схемы и освободить пространство по середине.


Так автомобиль вместо одной кабины получил две сверхпрочные из полиэфирной смолы, укрепленные стеклопластиком. Каждая из кабин имела 2 двери и 2 сиденья, расположенные друг позади друга, "тандемом". Левая кабина предназначалась для водителя МАЗ 543 и его командира, а потому была закреплена стационарно. Правая кабина в некоторых модификациях просто отсутствовала. Высокий уровень звукоизоляции удивляет даже сегодня: машина появилась еще во второй половине ХХ века, а уровень шума в кабине во время работы на МАЗ 543 составлял всего 85 дБ. Посередине между кабинными блоками первоначально располагалась носовая часть ракеты, а впоследствии и всевозможное оборудование, в том числе и пусковой контейнер.


Несущая рама шасси МАЗ 543 представляла собой клепано-сварную конструкцию из 2 выгнутых низколегированных стальных балок, закрепленных между собой на пересечении болтами. В простонародье оригинальная рама МАЗа была прозвана "корытом". Однако эта форма также способствовала потере машиной нескольких сантиметров в высоту. Ходовая часть машины была оснащена независимой подвеской колес. Колеса первой и второй осей были управляемыми. Тормоза - пневмогидравлические - перешли в 543 серию из 537-ой машины.





В целом, рулевое управление и тормозная система ничем не изменились по сравнению с более ранними моделями. Однако колеса были на литых дисках. Шины - марки ВИ 203 (150х60х63,5;см.) широкого профиля со специальным "вездеходным" протектором. Ширина колесной базы модели МАЗ 543 составляла 77см. Из-за гнутой рамной конструкции, дорожный просвет стал ниже, чем в 537 МАЗе - 40 см. По шоссейным дорогам груженые шасси развивали скорость до 60 км/ч, а по проселочным - до 30 км/ч.


Семейство МАЗ 543 насчитывало 3 поколения машин и множество различных как военных, так и гражданских модификаций. Это были и базовые шасси МАЗ 543 (62-ой год, грузоподъемность 19,1 т.), МАЗ 543А (63-й год, грузоподъемность 19.4 -22,2т.), МАЗ 543М (74-й год, грузоподъемность 22,2 т., отсутствует правая кабина), МАЗ 543П (62-й год, грузоподъемность 19,6т., основа для ракетных комплексов и пожарных установок), и тягач МАЗ 543 (он же МАЗ 7410, 80-го года., оборудован полуприцепом), и даже МАЗ 543 Кунг - столовая(с 4-х местным купе, столом, и необходимым кухонным оборудованием), а также многие и многие другие.


Небольшие серии МАЗ 543 выпускались вплоть до начала нового тысячелетия, а чертежи и конструкторские разработки до сих пор находятся на МКЗТ, готовые в любой момент вновь отправиться в разработку.



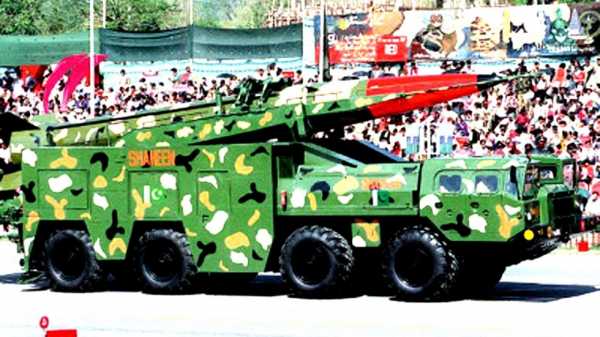

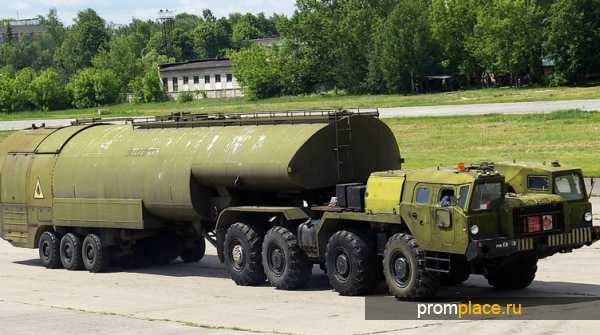

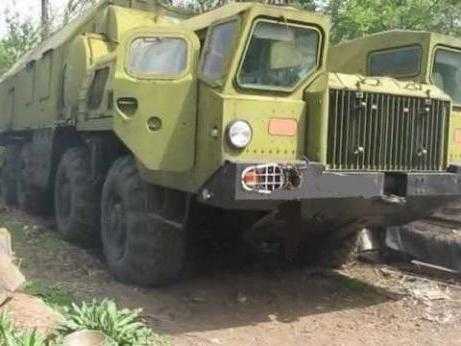

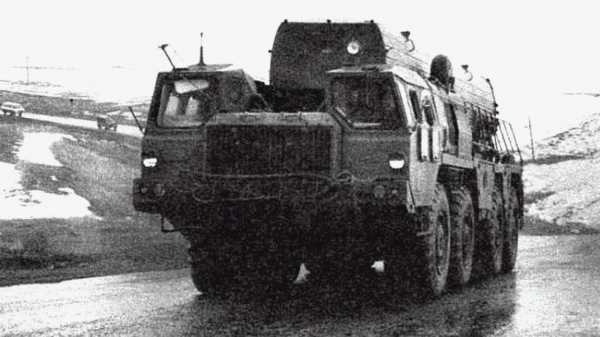

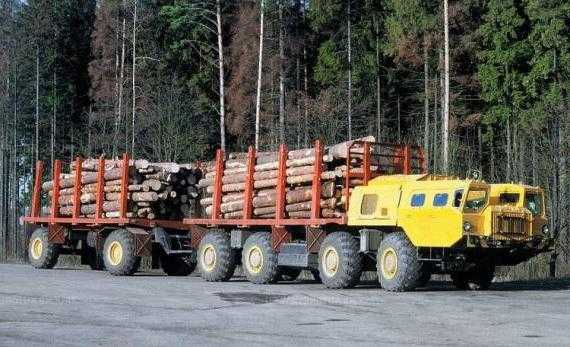

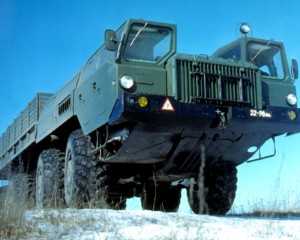

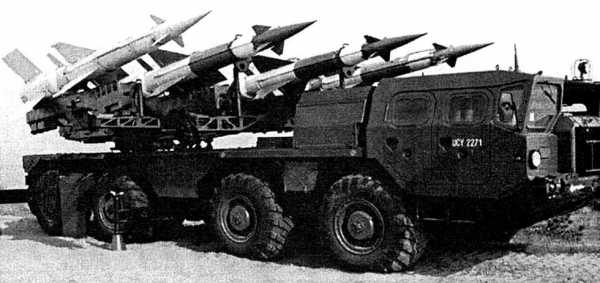

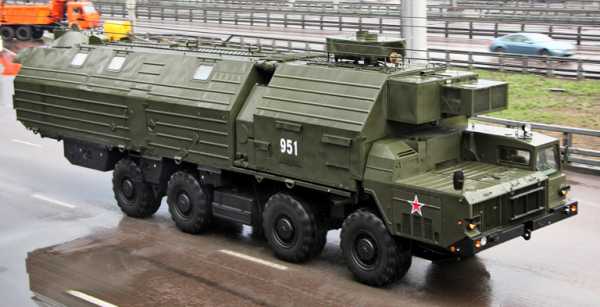

Фото вездеходных грузовиков МАЗ 543

















promplace.ru

МАЗ 543 фотогалерея: 5 фото высокого качества

  1. Фотогалерея
  2. МАЗ
  3. 543

Фотогалерея МАЗ 543 насчитывает 5 фото высокого качества. Последнее обновление в галерее: 2008-06-08

212кб. 1024 x 768
