По вопросам покупки данной техники (КРАЗ-63221 (КрАЗ-6322) шасси 6×6), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка КРАЗ-63221 (КрАЗ-6322) шасси 6×6 может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ. Автомобиль-шасси высокой проходимости КрАЗ-6322 (КрАЗ-63221) предназначен для комплектации установками специального и промышленного назначения и может эксплуатироваться по всем видам дорог, бездорожью и местности. Вид климатического исполнения по ГОСТ 15150 — «У», «Т». Автомобиль комплектуется ЗИП. По требованию заказчика автомобиль может комплектоваться предпусковым подогревателем.
Автомобили «КрАЗ» оснащены дизельными двигателями производства Ярославского моторного завода (Россия). Весовые характеристики КрАЗ-6322 (КрАЗ-63221):
Размеры КрАЗ-6322 (КрАЗ-63221)Технические характеристики КрАЗ 6322 (КрАЗ 63221):

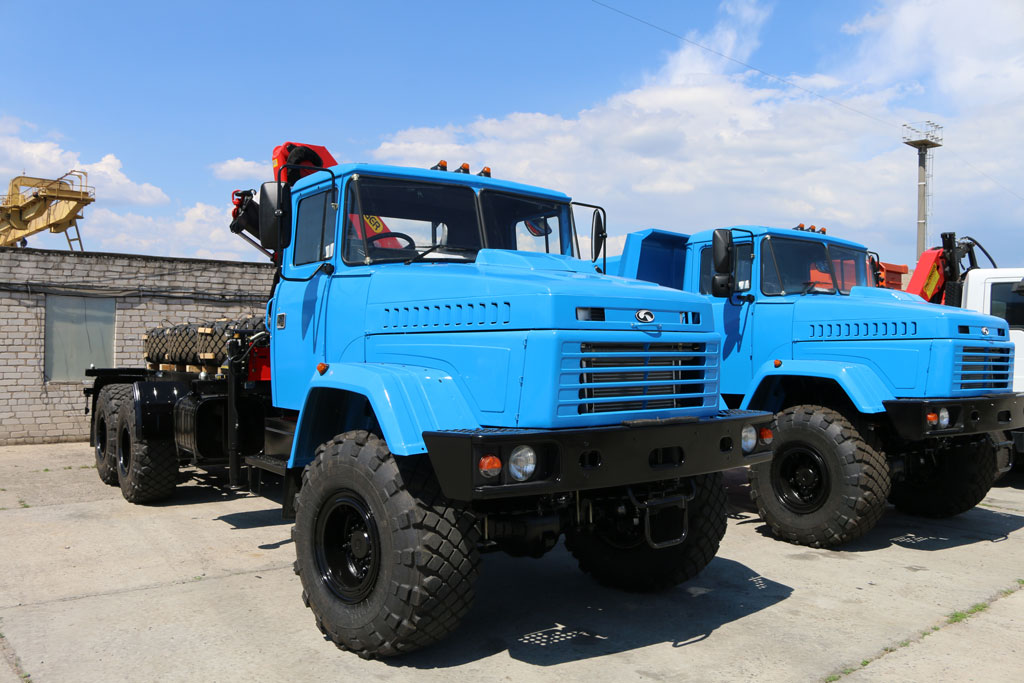

Фотографии КРАЗ-63221 (КрАЗ-6322) шасси 6×6 | Смотрите такжеКатегории | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

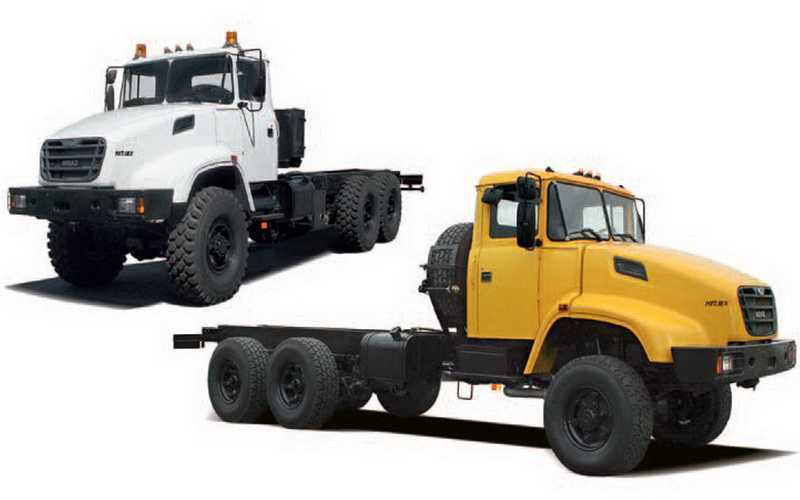

Автомобиль-шасси КрАЗ-63221 Техническая характеристика
Автомобиль-шасси КрАЗ-63221 тип 3 повышенной проходимости с усиленной задней подвеской предназначен для монтажа установок промышленного назначения и технологического оборудования и эксплуатации по дорогам всех категорий и бездорожью.
РУЛЕВОЙ МЕХАНИЗМ — интегрального типа со встроенным гидроусилителем.
КАРДАННАЯ ПЕРЕДАЧА открытого типа. Карданные валы – усиленные, для передачи повышенных крутящих моментов при эксплуатации в тяжёлых дорожных условиях.
РАМА — лестничного типа, усиленная вкладышами для обеспече-ния оптимальной жёсткости при эксплуатации в тяжёлых дорожных условиях. Лонжероны изготовлены из горячекатанного швеллера легированной стали, поперечины – штампованные из качественной конструкционной стали.
ПЕРЕДНЯЯ ПОДВЕСКА. Автомобили с компоновочной схемой «кабина над двигателем» — зависимая, на двух продольных полуэллиптических листовых рессорах, с двумя гидравлическими аморти-заторами и стабилизатором поперечной устойчивости.
ТОРМОЗНАЯ СИСТЕМА. Рабочая тормозная система – двухконтурная с раздельным пневматическим приводом. Тормозные механизмы – барабанного типа с внутренними колодками.
Возможна установка антиблокировочной системы (ABS) – Knorr-Bremse; Wabco.
Стояночная тормозная система – пневмопружинный энергоаккумулятор.
Вспомогательная тормозная система – дроссельного типа с пневматическим приводом в системе выпуска отработавших газов.
схема габаритных размеров Автомобиль-шасси КрАЗ-63221 тип 3 6×6
Автомобиль-шасси КрАЗ-63221 тип 3 — Техническая характеристика
| Колесная формула | 6×6 |
| Масса снаряженного автомобиля, кг | 11600 |
| Масса автомобиля полная, кг | 27100 |
| Грузоподъемность, кг | 15400 |
| Допустимая полная масса буксируемого прицепа, кг: | |
| – по всем видам дорог, бездорожью и местности | 10000 |
| – по дорогам с твёрдым покрытием | 30000 |
| – самолётов на бетонированных участках аэродромов | 75000 |
| Двигатель дизельный, V-образный с турбонаддувом | ЯМЗ-238ДЕ2 (EURO-2) |
| Объем двигателя, л | 14,86 |
| Тип двигателя | 8V |
| Число цилиндров | 8 |
Мощность, кВт (л. с.) при 2100 мин-1 |
243 (330) |
| Максимальный крутящий момент двигателя, Н*м (кгс*м) при 1100-1300 мин-1 | 1274 (130) |
| Ресурс работы двигателя, км | 800 000 |
| Коробка передач — механическая, двухдиапазонная, восьмиступенчатая | ЯМЗ-2381 |
| Сцепление — сухое, однодисковое | ЯМЗ-183 |
| Ведущие мосты – центральные, двухступенчатые, односкоростные, с межколёсными блокируемыми дифференциалами, средний мост – проходного типа | |
| Передаточное число главной передачи | 8,173 |
| Раздаточная коробка – механическая, двухступенчатая, с межосевым блокируемым дифференциалом; передаточное число | 0,95/1,31 |
| Шины | 550/75R21 |
| Топливный бак, л | 2×250 |
| Максимальная скорость, км/ч | 80 |
| Максимальный преодолеваемый подъем, % | 60 |
| Глубина преодолеваемого брода с твердым дном, м | 1,5 |
| Контрольный расход топлива КрАЗом, л/100 км | 38 |
| Радиус поворота, м | 14,0 |
Перечень дополнительных опций, устанавливаемых на основные модели серийно выпускаемых автомобилей КРАЗ:
По требованию заказчика шасси КрАЗ-63221 может комплектоваться: различными видами кабин — двухдверной трехместной, четырехдверной семиместной или двухдверной со спальным местом, лебедкой, с усилием на трос до 12 тонн, для самовытаскивания и вытаскивания застрявших транспортных средств, антиблокировочной системой тормозов, предпусковым подогревателем двигателя, кондиционером, а также иметь различную монтажную длину рамы.
- Предпусковой подогреватель
- Сидение для водителя «Пилот»
- Рулевое управление справа
- Кондиционер
- Система централизованной подкачки шин
- Выводы на (полу-)прицеп:
- — электро-пневмо
- Отбор мощности на шасси: от КПП; — от раздаточной коробки
- Лебедка
- Автоматическая централизованная система смазки Lincoln
