Лента транспортерная для тяжелых условий эксплуатации

Здесь вы узнаете много интересного о конвейерных лентах, но если вы хотели лишь отправить заказ, то вам сюда ЗАЯВКА

Ленты конвейерные для тяжелых условий эксплуатации

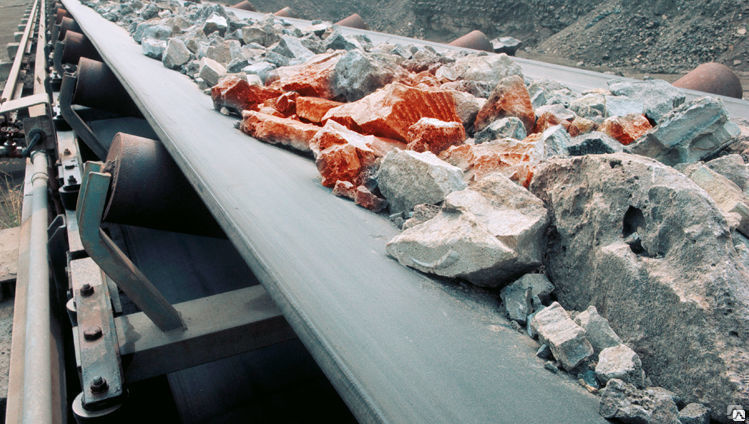

Лента транспортерная для тяжелых условий эксплуатации предназначена для транспортирования известняка, доломита кусками размером до 500 мм руд черных и цветных металлов кусками до 350 мм и других крупнокусковых материалов, бревен диаметром до 900 мм, угля кусками до 700 мм и пород кусками до 500 мм.

    Условное обозначение:

   1.1 —  данное обозначение применяется для очень тяжелых условий эксплуатации конвейерной ленты. Ленты транспортерные должны иметь под рабочей резиновой обкладкой защитную прокладку из ткани, обеспечивающую номинальную прочность по основе и утку 200 или 300 Н/мм;

   1.2 — данное обозначение применяется для тяжелых условий эксплуатации транспортерной ленты. Лента конвейерна должна иметь защитную прокладку из ткани с номинальной прочностью по основе и утку 200 Н/мм или брекерную прокладку с номинальной прочностью по основе 40 Н/мм и по утку 100 Н/мм.

   1.2Ш и 1.2ШМ — данное обозначение применяется для трудновоспламеняющихся лент конвейерных используемых в тяжелых условиях. Ленты транспортерные должны иметь под рабочей резиновой обкладкой брекерную прокладку с номинальной прочностью по основе 40 Н/мм и по утку 100 Н/мм.

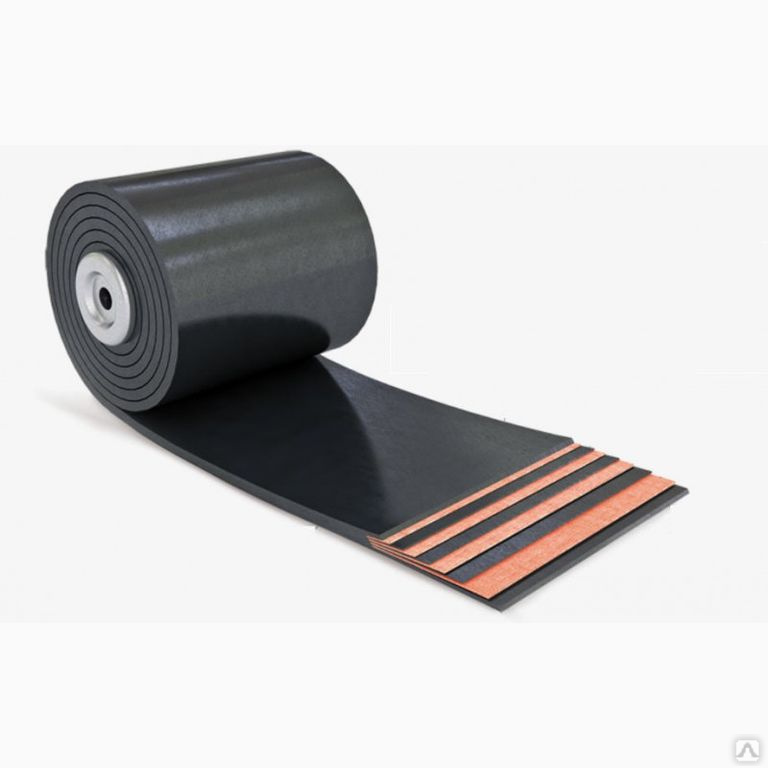

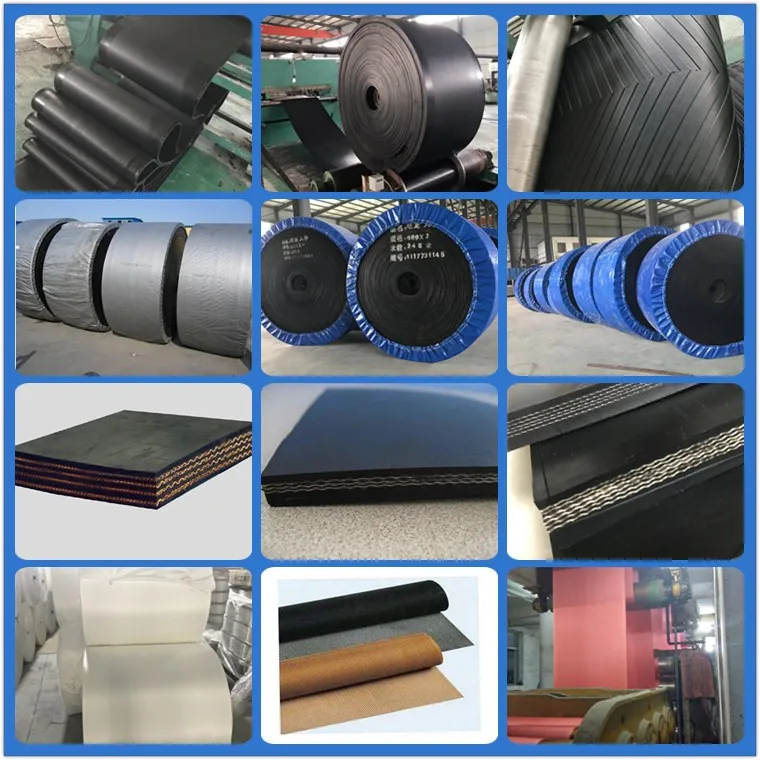

    Фото конвейерной ленты в разрезе:









Характеристика конвейерных лент:



Типы лентУсловия эксплуатации конвейерной лентыТемпературный режим эксплуатации конвейерной лентыПримечание
1. 2Общего назначения
С брекерной прокладкой		От -45С° до +60 С°Высокопрочная и износостойкая при достаточной гибкости
1.2 МОбщего назначения морозостойкая
С брекерной прокладкой		От -60С° до +60С°Высокопрочная и износостойкая при достаточной гибкости для северных широт
1.2 ШТрудновоспламеняющаеся
С брекерной прокладкой		От -25С° до +60С°Для открытых горных работ
1.2ШМТрудновоспламеняющаеся морозостойкая
С брекерной прокладкой		От -45С° до +60С°Для открытых горных работ в северных широтах
1.2 УКОбщего назначения износостойкая улучшенного качества
С брекерной прокладкой		От-45С° до +60С°Универсальная для открытых работ
1.2УКМОбщего назначения износостойкая и морозостойкая улучшенного качества
С брекерной прокладкой		От -60С° до +60С°Универсальная для открытых работ в северных широтах

Техническая характеристика лент конвейерных:

типы лентыТехнические характеристикиНазначение:вид транспортируемого материала, грузаПримечание
Толщина обкладкиШирин ммКолич проклДлин мВид борта
Вид ткани
РабочаяНе рабочая
1. 28,0
6,0		2,0
2,0		800, 20003-880, 105, 150РБТК-300-2 ТК-200-2Известняк, доломит кусками размером до 500 мм руды черных и цветных металлов кусками до 350мм и другие крупнокусковые материалы, бревна Ø до 900ммНаличие брекерной прокладки
1.2М8,02,0РБТК-300-2 ТК-200-2
1.2Ш6,03,53-880, 105, 150РБТК-300-2 ТК-200-2Уголь кусками размером до 700 мм и породы кусками размером до 500 мм антрацит кусками размером до 700 мм или порода кусками размером до 500 мм
1.2УК, 1.2УКМ6,0
8,0;
8,0		2,0
2,0
3,0		1400, 1600, 1800, 20003-880, 105, 150РБ или НБТК-100, ТК-200-2 ТК-300-2Транспортирование среднекусковых и крупннокусковых абразивных и высокоабразивных грузовНаличие брекерной прокладки

    РБ — обрезиненный борт ленты конвейерной
    НБ — нарезной борт ленты конвейерной

     Тип ткани применяемой в конвейерных лентах:

ТК-100 синтетическая ткань с прочностью по основе 100Н/мм
ТК-200 синтетическая ткань с прочностью по основе 200Н/мм
ТК-300 синтетическая ткань с прочностью по основе 300Н/мм
ТЛК-100 синтетическая ткань на основе полиамидных нитей с прочностью по основе 100Н/мм
ТЛК-200 синтетическая ткань на основе полиамидных нитей с прочностью по основе 200Н/мм

ТЛК-300 синтетическая ткань на основе полиамидных нитей с прочностью по основе 300Н/мм
ТЛК-400 синтетическая ткань на основе полиамидных нитей с прочностью по основе 400Н/мм
БКНЛ-65 комбинированная ткань с прочностью 65 Н/мм



Замки для транспортерной ленты, механические соединения лент по цене производителя.

+7 (495) 212-16-91 Заказать консультацию

Механические соединения (замки) – это крепежные изделия, с помощью которых можно легко и быстро соединить и разъединить конвейерные ленты. Для осуществления стыковки не требуется специального помещения и громоздкого оборудования.

Область применения замков для конвейерных лент

Механические соединения используются в следующих случаях:

  • Оборудование, требующее частого снятия ленты для ее очистки.
  • Оборудование, длительный простой которого является недопустимым.
  • Ленты, требующие частого изменения длины.
  • На конвейерах, разборка которых для установки ленты затруднена.

Техническая часть

Использование механических креплений лент для конвейеров облегчает техническое обслуживание лент. Установка механических креплений выполняется проще и быстрее, чем установка вулканизированных соединений, что позволяет снизить время простоя и увеличить производительность. Кроме того, установка механических креплений может выполняться группой технического обслуживания заказчика, что устраняет необходимость найма сторонних подрядчиков.

Замки для транспортерной ленты в зависимости от конструкции соединителей подразделяются на разъемные и неразъемные шарнирные соединения.

Разъемные шарнирные соединения позволяют:

  • укоротить или удлинить конвейер;
  • стыковать ленты разной толщины;
  • стыковать ленту, не снимая с конвейера.

Неразъемные шарнирные соединения:

  • идеально подходят для барабанов большого диаметра;
  • обеспечивают более длительный бесперебойный срок службы ленты;
  • помогают устранить просеивание мелкозернистого материала в стыкуемой части ленты, благодаря чему они успешно используются на элеваторах.

Механические соединение и их характеристики

Разъемные замки для конвейерной ленты

Тип Фото Область применения Прочность ленты,
Н/мм		 Диапазон толщины ленты, мм Минимальный рекомендуемый диаметр барабана, мм
Bolt Hinged Для соединения лент, движущихся по барабанам малого диаметра До 500 6 – 16 125 – 200
Rivet Hinged Для соединения резинотканевых лент, в т.
ч. монопрокладочных, которые невозможно вулканизировать		 До 3500 3 – 25,5 125 – 1050
Alligator Ready Set Для легкого и среднего режима работы До 350 1,5 – 6,4 50 – 100
Alligator Lacing Для легкого и среднего режима работы До 350 -1,6 – 12,5 25 – 350
Alligator Rivet Сельскохозяйственная промышленность, прессовка сена До 520 3,2 – 5,6 90
Alligator Plastic Rivet Способы применения, для которых требуются неметаллические крепления До 100 -2,4 – 3,2 40 – 75
Flexco XP Для сложных условий эксплуатации конвейерных лент в горнодобывающей промышленности До 3500 9,00 – 20,00 350 – 500
Крючковые Anker Для соединения тонких лент, ремней До 400 -1,5 – 10 25 – 75

Неразъемные соединения для транспортерной ленты

Тип Фото Область применения Прочность ленты,
Н/мм		 Диапазон толщины ленты, мм Минимальный рекомендуемый диаметр барабана, мм
Bolt Solid Plate Для соединения лент с высокой прочностью на растяжение До 1000 5-30; ≥ 24 250 – 1200
Rivet Solid Plate Для тяжелого режима работы До 1600 6 – 24 350 – 900
Wedlok Для соединения лент с высокой прочностью на растяжение До 1250 14 – 21 700
Болтовые обрезиненные VP Для соединения конвейерных лент, транспортирующих высокоабразивный материал До 800 5 – 21 400 – 800
Соединения для ремонта RP Для ремонта продольных порывов резинотканевых и резинотросовых лент — 6 – 30 —
Sixpoint Для ремонта порывов резинотканевых лент — 2,5 – 21 —
СГБ
Для соединения резинотканевых и поливинилхлоридных конвейерных лент До 2500 10 – 18 400
  1. Ключевым фактором для правильного подбора типа механических соединителей служат следующие параметры транспортерной ленты:
    • прочность в Н/мм;
    • толщина в мм;
    • минимальный диаметр барабана в мм;
    • характер транспортируемого груза.
  2. Для быстрой и точной установки, для облегчения процесса стыковки механических соединений рекомендуем использовать монтажные устройства и монтажные инструменты, а также комплектующие и приспособления.
