Фото кислородный редуктор – характеристики и конструктивные особенности :: SYL.ru

Содержание

характеристики и конструктивные особенности :: SYL.ru

Кислородный редуктор – это устройство, используемое для снижения и регулирования давления газа, который поступает из какой-либо емкости (например, баллона, газопровода или рампы), до рабочего уровня и его поддержания в постоянном заданном состоянии.

Предназначение кислородного редуктора

Редуктор кислородный, фото которого вы можете видеть в нашей статье, предназначен для обеспечения равномерного потока газа независимо от перепада давления в газопроводе или баллоне. Это очень важный элемент для газобаллонного оборудования. По его устройству судить можно о работоспособности всей системы. Если его не установить, то возможно возникновение так называемого эффекта запирания. Это означает, что расход газа достигнет критических показателей, и его скорость истечения будет равна скорости звука. Сила достигнет такого значения, что баллон станет прыгать в разные стороны.

Область применения

Редуктор кислородный применяется в различных отраслях:

  • При проведении газосварочных работ для стабильной подачи и поддержания давления газа, что важно для правильного техпроцесса.
  • В медицине для равномерного поступления и регулирования давления кислорода, который подается пациентам.
  • В подводных аппаратах и самолетах для обеспечения кислородом пассажиров. В данном случае кислородный редуктор необходим для снижения и контроля давления подачи газа.

Кроме того, существуют и иные области применения редукторов кислородных, но во всех случаях их принцип одинаков: устройство осуществляет регулирование подачи кислорода. Как правило, такие приборы производят по ГОСТ 6668-78, согласно которому редукторы подразделяются на:

  • баллонные;
  • сетевые;
  • универсальные;
  • рамповые;
  • центральные.

Также различают редуктор кислородный прямого и обратного действия. Рассмотрим их особенности.

Редуктор кислородный: характеристики и конструктивные особенности

Самым наилучшим образом себя зарекомендовали редукторы обратного действия. Они имеют рад достоинств (компактность, надежность) и отличаются достаточно простой конструкцией. Устройство состоит из 2 камер: одна из них – с высоким давлением газа, вторая – с рабочим. Между этими камерами расположен специальный клапан. От степени его открытия зависит давление в рабочей части. Каждый редуктор оснащен двумя манометрами: первый предназначен для показания давления газа, который поступает из баллона, другой показывает рабочее давление, которое поступает на горелку.

Все основные технические данные редуктора указаны в его маркировке. Так, сетевые устройства обозначены буквой «С», рамповые – «Р», баллонные – «Б». Также указана пропускная способность. Например, кислородный редуктор БК050-4 обладает пропускной способностью 50 м³/ч.

Как работать с кислородным редуктором?

Прежде всего следует проверить на манометрах положение стрелок – они должны быть на нулевом значении. Также нужно убедиться в том, что закрыт клапан, для чего проверяют регулировочный винт – вывернут он или нет. Далее подсоединяется к редуктору шланг, открывается на горелке вентиль и регулируется нужное давление в рабочей камере.

Перед самой работой проверяется герметичность всех соединений. Для этого вентиль горелки закрывается, и выкручивается регулировочный винт. Если при этом стрелка манометра рабочего давления поднялась вверх и остановилась, значит, герметичность обеспечена. Еще утечку в редукторе можно проверить при помощи мыльной пены. Для этого ее наносят на отверстие штуцера. Если образовались пузыри, это говорит о наличии утечки, а их отсутствие свидетельствует об исправности кислородного редуктора и его герметичности.

Что еще следует знать при работе с редуктором?

Во всех отраслях промышленности важно соблюдение правил техники безопасности, особенно при выполнении газосварочных мероприятий. Строго запрещается работать с кислородным редуктором без входного фильтра. Человек, который пользуется таким устройством, обязательно должен следить за чистотой всех деталей, имеющих контакт с кислородом. Они должны быть тщательно обезжирены и очищены. Масляные пятна способны привести к возгоранию. При подаче газа запрещено быстрое открывание вентиля редуктора. Также нужно помнить, что стандартный кислородный редуктор предназначен для использования при температуре в пределах -25 +50 градусов. При соблюдении таких несложных правил устройство будет функционировать исправно.

www.syl.ru

Кислородный редуктор: устройство, характеристики

Оборудование, применяемое для понижения давления кислорода на выходе из сосуда для его хранения до рабочего, и поддержания его на необходимом уровне называют редуктором.

Редуктор кислородный

Для каждого типа технического газа, применяемого в промышленности и быту, существуют свои конструкции оборудования, для углекислого газа один тип, для ацетилена другой, для кислорода третий.

Ключевым документом, определяющим требования к газовым редукторам, является ГОСТ 13861-89. Этот документ определяет общие условия изделий этого типа.

Предназначение кислородного редуктора

Кислород – это неотъемлемый компонент так называемой газовой сварки или резки металла. К месту выполнения работ его доставляют в баллонах выполненных из стали и окрашенных в голубой цвет.

Баллон кислородный

Для обеспечения подачи кислорода под рабочим давлением используют редукторы. В соответствии с ГОСТ 13861-89 эти устройства маркируются следующим образом – БКО, СКО, РКО. Первая аббревиатура обозначает то, что редуктор используют для установки на кислородные баллоны, одноступенчатый (Д – двухступенчатый). Вторая – это сетевое Изделие, и третья — рамповое.

Выпускают несколько видов этих устройств – БКО 25 и БКО 50. Первый тип обеспечивает подачу кислорода до 25 кубометров в час, второй 50. Предельный параметр рабочего давления первой модели равен 0,8 МПа, у второй 1,25 МПа.

Для присоединения кислородного редукционного устройства применяют накидную гайку.

Редуктор использует в работе следующие принципы:

  1. Газ проходит через фильтр и подается в камеру высокого давления. Вращение регулятора передает усилие установленной пружины посредством диска, мембраны и толкателя непосредственно на клапан. Именно он и регулирует поступление кислорода в рабочий объем.
  2. Узел, в котором происходит изменение давления, представляет собой отдельную сборочную единицу, состоящая из седла, клапана с пружиной и фильтрационного устройства ЭФ-5. Для повышения безопасности на корпусе устройства вмонтирован клапан, предназначенный для стравливания газа по достижении критического уровня давления в рабочей камере от 16,5 до 25 кгс на квадратный сантиметр.

Манометр кислородного редуктора

В составе кислородного редуктора применяют манометры, один показывает значение давления в баллоне (сети), а на второй его параметр на выходе. В зону сварки кислородную смесь подают через рукав диаметром 6 или более мм. Рукав подсоединяют к штуцеру, на другом конце устанавливают резак или горелку.

Виды кислородных редукторов

Редукторы можно разделить на два больших класса – рамповые и постовые. Первые отличает высокая пропускная способность газа, она достигает 120 кубометров в час. Именно поэтому их устанавливают для подачи кислорода на объединенные сварочные посты. Вторые кислородные редукторы предназначены для персонального использования. Они гарантируют расход газа в пределах от 5 до 25 кубометров в час. Следует помнить, что по внешнему виду кислородные редукторы похожи друг на друга.

Рамповый кислородный редуктор
Постовый кислородный редуктор

ГОСТ 13861-89 определяет такие виды исполнения изделий для снижения давления кислорода:

  1. На баллонах — БКО, БКД и БПО.
  2. В магистральной сети — СКО, САО, СПО, СМО.
  3. Универсальные — У.
  4. Рамповые — РКЗ, РАД, РПД.
  5. Центрального действия – ЦКЗ.

Ключевые параметры кислородного редуцирующего устройства – это способность пропускать определенные объем газа в единицу времени и поддержания заданного параметра давления газа в емкости.

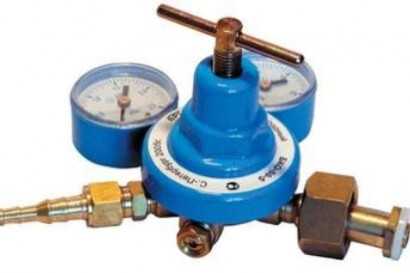

Кислородный редуктор БКО 50-4

Так, БКО 50-4 обеспечивает подачу газа 50 кубометров в час и с давлением, составляющим 4 атм. БКО 50 – 12, при том же расходе, поддерживает давление в 12 атм. Кстати, устройства этих моделей чаще всего применяют для оснащения рабочих газосварочных постов.

Кислородный редуктор РКЗ 500-2 (схема сбора)

РКЗ 500-2 (редуктор рамповый кислородный) предназначен для одновременной подачи газа на несколько газосварочных постов. Эти устройства работают в температурном диапазоне от -5 до +50 градусов Цельсия. Кстати, специалисты рекомендуют оснащать кислородные устройства этого класса дополнительными фильтрами.



Устройство и принцип работы кислородного редуктора

Массовое распространение в практической деятельности получили устройства обратного действия. Причиной этому служат – их минимальные размеры и конструктивная простота изделия.

Конструкция кислородного редуктора

В корпусе этого устройства расположены два последовательных сосуда. Первай – это емкость с высоким давлением, в нее поступает газ из баллона, или из сетевой линии подачи газа. Между емкостями вмонтирован клапан, управляемый посредством двух пружин, воздействующими на мембрану. Ход клапана напрямую зависит от усилия, развиваемое этими пружинами.

Пружину, установленную в первую камере, настраивают с помощью регулировочного винта. Он настраивает величину хода регулировочного клапана. Для его перекрытия достаточно вывернуть винт до упора.

Камера с низким давлением напрямую связана с горелкой (резаком), то есть уровень давления в емкости определяет уровень давление газа на горелке (резаке). В случае если расход газа превышает объем его подачи, то давление в первой емкости упадет. При этом пружина будет давить на мембрану с большим усилием и в результате клапан раскроется на большую величину и объем подаваемого газа вырастет. Если же расход будет уменьшен, то пружина вернет клапан на место. Так, происходит автоматизированное регулирование рабочих параметров в редукционном устройстве.

На корпусе кислородного редуктора, смонтированы манометры. Первый датчик показывает его численное значение в баллоне, второй показывает на рабочем органе (резаке, горелке).

Редуктор кислородный характеристики и конструктивные особенности

Кроме, ключевых параметров в виде расхода и давления редукторы обладают следующими дополнительными характеристиками:

Редуктор кислородный характеристики

  1. Количество ступеней снижения давления. Производители выпускают устройства с одной или двумя ступенями регулирования. В первой основную роль играет пружина. В моделях с двумя ступенями регулировка осуществляется при помощи промежуточных воздушных камер. Эти изделия гарантируют работу газосварочного рабочего места в условиях когда температура ниже нуля. Кроме того, эти редукторы гарантируют стабильную подачу газа. Но они отличаются сложностью конструкции и соответственно стоимостью.
  2. Все кислородные редукторы присоединяют к источнику газа с помощью накидной гайки. Хомуты и другие крепежные приспособления использовать недопустимо. Это вызвано в первую очередь взрывоопасными свойствами кислорода, требующими качественной герметизации соединения.
  3. Еще один параметр кислородных редуцирующих устройств – это климатическое исполнение. Этот показатель имеет важное значение. Дело в том, что падение давления приводит к росту его объема. Это приводит к переохлаждению редуктора и газа, а это может привести к повреждению устройства.

Кислородный редуктор особенности устройства

Двухступенчатый редуктор для кислорода отличается клапаном, изготовленным с высокой точностью и мембраной, собранной из двух слоев материала.. Для ее изготовления применяют синтетические каучуки. Это позволяет сохранять работоспособность устройства при температурах ниже 0 и давлении до 200 атм.

Как работать с кислородным редуктором

При работе с кислородными редукторами надо обязательно провести несколько подготовительных операций.

  1. Проверить исправность и целостность датчиков давления. Стрелки должны быть установлены на нуле и не изменять свое положение при повороте редуктора.
  2. Перед тем как присоединить рукава для подачи газа необходимо проверить, вывернут ли рабочий винт, регулирующий закрытие клапана.
  3. После подсоединения шлангов необходимо настроить устройство на подачу необходимого для выполнения работ давления.

Работа с кислородным редуктором

Кроме перечисленных операций, необходимо проверить редуктор на герметичность. Для этого винт необходимо выкрутить до конца.

Проверить резьбовое соединение на предмет наличия следов масла и жира, в случае обнаружения их немедленно необходимо удалить с использованием растворителя.

Кстати, герметичность можно проверить нанеся на места резьбовых соединений мыльную пену. При появлении пузырей работы необходимо прекратить и редуктор сдать в ремонт.

Что еще следует знать при работе с редуктором

Как известно, из школьного курса химии, кислород – это сильнейший окислитель и поэтому работа с ним должны выполняться в строгом соответствии с требованиями правил безопасности и охраны труда. В частности, нельзя допускать контакта кислорода и масел, результатом такого контакта станет взрыв.

Часто газ привозят на рабочие места в баллонах, давление в которых составляет 14,7 МПа. Поэтому при обращении с ними необходимо соблюдать определенные правила безопасности. Кроме того, что баллон нельзя ронять, ударять по нему, хранить от огня и пр. Кислородный редуктор, установленный на нем, должен быть закрыт прочным кожухом.

Причины поломок редукторов

Как и любое техническое устройство, кислородный редуктор подвержен неполадкам, возникающим в процессе эксплуатации. Так, утечка кислорода может возникнуть из-за того, что нарушена герметичность между клапаном и камерами. Это может быть вызвано тем, что износилось уплотнение седла, выполненное из эбонита, или тем, что в механизм клапана попали посторонние частицы.

При работе в зимнее время кислородный редуктор может замерзнуть. Для предотвращения этого явления вентиль баллона необходимо закрыть и обдуть его теплым воздухом. Это устранит и наледь, и лишнюю влагу. Кстати, огонь для отогрева редуктора применять категорически запрещено.

Нередки случаи, когда происходит засорение редуктора посторонними частицами. Для предотвращения этого необходимо фильтр периодически продувать или промывать.

Неисправности отдельных частей редуктора

К дефектам этого типа относят выход из строя нажимной пружины, дефект шпильки, поломка приборов измерения давления.

Эти неисправности можно определить по несущественному повышению давления при повороте регулирующего винта.

Область применения

Редукторы этого типа применяют практически во всех отраслях народного хозяйства. В промышленности – при сборке и разделке металлоконструкций, в медицине, для организации подачи газа в палаты и операционные.

Выполнение газопламенных работ

Кислородный редуктор используют в разных отраслях. В частности, при выполнении газопламенных работ. Редуктор обеспечивает постоянную подачу газа. В медицине редукторы устанавливают в систему подачи кислорода по палатам. Не обходятся без подобных устройств и системы подачи воздуха на авиационном транспорте и морском транспорте.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Кислородный редуктор — Википедия

Материал из Википедии — свободной энциклопедии

Редуктор кислородный БКО-50-4 на баллоне

Редуктор кислородный предназначен для понижения и регулирования давления газа — кислорода, поступающего из баллона, рампы или сети, и автоматического поддержания постоянным заданного рабочего давления газа.

Кислородные редукторы, применяемые при газовой сварке и резке металлов, окрашивают в голубой цвет и крепят к вентилям баллонов накидными гайками. На плакате представлена схема баллонного кислородного одноступенчатого редуктора БКО-50-4ДМ. Данный редуктор сертифицирован в России, на Украине и в Белоруссии. Редуктор выпускается согласно ГОСТ 13861-89. Наибольшее допустимое давление газа на входе в редуктор — 200 кгс/см², наименьшее давление — 26 кгс/см², наибольшее рабочее давление 12,5 кгс/см², наименьшее 1 кгс/см². При наибольшем рабочем давлении расход газа составляет 50 м³/ч. Масса редуктора 1,2 кг.

Редуктор присоединяется к баллону накидной гайкой. Газ, пройдя фильтр, попадает в камеру высокого давления. При вращении регулировочного винта по часовой стрелке усилие нажимной пружины передается через нажимной диск, мембрану и толкатель на редуцирующий клапан, который, перемещаясь, открывает проход газу через образовавшийся зазор между клапаном и седлом в рабочую камеру.

Редуцирующий узел, состоящий из седла, клапана, пружины и фильтра ЭФ-5, выполнен в виде самостоятельного узла. На корпусе редуктора рабочей камеры установлен предохранительный клапан, отрегулированный на выпуск газа при давлении в рабочей камере в интервале 16,5—25,0 кгс/см².

Давление в баллоне контролируется манометром высокого (входного) давления, а в рабочей камере — манометром низкого (выходного) давления. Отбор газа осуществляется через ниппель, который присоединяется к редуктору гайкой с резьбой М16×1,5. К ниппелю присоединяется рукав диаметром 9 или 6 мм, идущий к горелке или резаку.

Плакат. Схема кислородного редуктора БКО-50-4ДМ

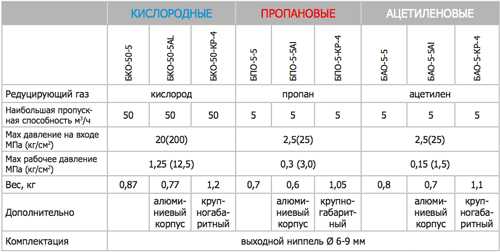

Технические характеристики некоторых кислородных редукторов

ПоказателиБКО — 50 миниБКО — 50-4БКО — 50 МГСКО — 10-2РК — 70РКЗ — 500-2
Наибольшая пропускная способность V, м350505010100500
Наибольшее давление газа на входе, P1, MPa (кгс/см2)20 (200)20 (200)20 (200)1,6 (16)20 (200)20 (200)
Наибольшее рабочее давление, P2, MPa (кгс/см2)1,25 (12,5)1,25 (12,5)1,25 (12,5)0,5 (5)7 (70)1,6 (16)
Масса, кг, не более0,851,51,21,512,210,0

На редуктор наносится следующая маркировка:

  1. Товарный знак предприятия изготовителя.
  2. Марка редуктора.
  3. Год и месяц выпуска.

Требования к материалам кислородного редуктора[

ru.wikipedia.org

Редуктор кислородный | назначение и устройство, принцип работы кислородного редуктора

Основное назначение кислородного редуктора является понижение давления технического кислорода с баллонного или сетевого, до рабочего давления и поддержание его на нужном уровне в автоматическом режиме, не зависящее от перепадов давления газа в сети или баллоне. ГОСТ 6668-78 предусматривает выпуск следующих редукторов, работающих в различных климатических условиях:

  • баллонные (Б) БКО, БКД, БПО;
  • сетевые (С) СКО, САО, СПО, СМО;
  • рамповые (Р) РКЗ, РАД, РПД;
  • центральные (Ц) ЦКЗ;
  • универсальные (У) УКН, УВН;

Редукторы подразделяются по ряду признаков:

  1. признак действия (обратного и прямого действия)
  2. пропускной способности
  3. рабочему давлению газа

Редукторы подсоединяют к баллонам или магистрали при помощи накидных гаек. Условное обозначение одного из редукторов имеет следующий вид: редуктор кислородный БКО50 4 ГОСТ 6268-78 – это редуктор, предназначенный для кислородных баллонов, одноступенчатый с механическим заданием рабочего давления, с максимальной пропускной способностью 50 куб.м/час. Редукторы различаются по принципам действия, и могут быть обратного и прямого действия. В кислородных редукторах прямого действия, давление газа стремится открыть регулировочный клапан. В редукторах с обратным принципом действия, давление кислорода до редуцирования стремится его закрыть.

Принцип работы редуктора

Широкое применение получил более надёжный в работе кислородный редуктор обратного действия, как более компактный и простой по конструкции. Редуктор имеет две камеры – одна с высоким давлением кислорода от баллона или магистрали и рабочую камеру с низким давлением. Давление кислорода в камере высокого давления равно давлению кислорода в баллоне, так как камера непосредственно соединена с баллоном. Между камерами имеется клапан, на который, через мембрану, воздействуют две пружины, открытие которого,  зависит от соотношения сжатия этих пружин.

Упругость пружины камеры низкого давления регулируется винтом, соответственно регулируя степень открытости клапана и тем самым изменяя давление во второй камере, с низким давлением. Для перекрытия клапана, необходимо ослабить пружину, то есть выкрутить винт. Камера низкого давления, через газовый вентиль и шланги, соединена с горелкой, а давление газа в горелке равно давлению в рабочей камере с низким давлением. Если, при каком-то положении регулировочного винта, расход кислорода и его поступление равны, то всегда рабочее давление не изменяется.

При расходе кислорода больше его поступления, то давление в рабочей камере низкого давления снизится. При этом нажимная пружина будет давить на диафрагму и деформировать её, что заставит клапан приоткрыться больше и поступление кислорода в рабочую камеру увеличится. При уменьшении расхода кислорода, давление в этой камере увеличится, что вызывает сжатие пружины и деформацию диафрагмы в обратную сторону. Это заставляет клапан перекрывать проходное отверстие и поступление газа уменьшается. Таким образом, обеспечивается автоматическое поддержание давление кислорода на выходе из редуктора.

На кислородном редукторе установлены два манометра: высокого и низкого давления. Манометрия кислорода в баллоне или магистрали отслеживается по манометру высокого давления, а по манометру низкого давления регулируется рабочее давление кислорода, поступающего на горелку.

Работы по проверке и подготовке редуктора к работе

При присоединении редуктора к баллону для начала работ, следует проверить исправность манометров: их стрелки должны находиться на нулевых отметках и не смещаться при повороте редуктора.

Перед присоединением рабочих рукавов от горелки или резака, следует убедиться, вывернут ли полностью рабочий винт для закрытия клапана. Надёжно присоединив рабочие рукава к редуктору, и открыв кислородный вентиль на горелке, необходимо отрегулировать рабочее давление регулировочным винтом на редукторе, основываясь показаниями рабочего манометра.

Для проверки герметичности всех внутренних соединений редуктора, нужно выкрутить регулировочный винт для освобождения рабочей пружины, и закрыть вентиль расхода кислорода на горелке или резаке. На рабочем манометре давление незначительно увеличится, но стрелка его остановится, если отсутствует самотёк кислорода от не герметичности регулировочного клапана.

Самостоятельно подтягивать резьбовые соединения самого кислородного редуктора категорически запрещено, так как он работает под высоким давлением. Для надёжной проверки редуктора на самотёк следует вывернуть регулировочный винт и нанести мыльную пену на отверстие выходного штуцера. Появление пузырей указывает на присутствие самотёка, то есть отсутствие герметичности клапана. Если обнаружится самотёк редуктора, то он сдаётся в ремонт.


Падение рабочего давления от установленного указывает на утечку кислорода из неплотных соединений рукава с редуктором, которые устраняются подтяжкой резьбовых соединений.

При больших объёмах отбора кислорода возникает эффект замерзания редуктора. В этих случаях следует отогревать его только тёплой водой, а не открытым пламенем, которое запрещено.

По окончании работ необходимо закрыть вентиль на баллоне, отсоединить шланги и, выпустив газ из редуктора, снять его с баллона. Потом выкрутить регулировочный винт, ослабив рабочую пружину и положив на хранение в месте, исключающее попадание на него масла, жира и других загрязнений.

К редуктору должен прилагаться паспорт и сертификат соответствия, поэтому только в специализированных организациях необходимо приобретать редуктор кислородный, цена которого зависит от его модификации.

Краткие технические характеристики редукторов БКО50 4 и его модификаций:

Наименование параметровБКО50-4БКО-25-МГБКО50 МГБКО50мини
Пропускная способность, куб.м/час50255050
Max. давление кислорода на входе, МПа (кгс/кв.см)20(200)20(200)20(200)20(200)
Рабочее давление кислорода, max, МПа (кгс/кв.см)1,25(12,5)0,8(8)1,25(12,5)1,25(12,5)
Габариты, мм, не более170Х170Х155170Х140Х140210Х140Х140150Х140Х120
Вес, кг, не более1,751,21,450,85

myfta.ru

Редуктор кислородный | Газоснабжение | Чертежи в масштабе.ру

кислородный редуктор\23.m3d

кислородный редуктор\барашек.m3d

кислородный редуктор\гайка мал.m3d

кислородный редуктор\гайка.m3d

кислородный редуктор\гайка2.m3d

кислородный редуктор\гайка3.m3d

кислородный редуктор\колпак.m3d

кислородный редуктор\кольцо.m3d

кислородный редуктор\корпус.m3d

кислородный редуктор\пружина.m3d

кислородный редуктор\Сборка.a3d

кислородный редуктор\Сборка2.a3d

кислородный редуктор\тарелка большая.m3d

кислородный редуктор\тарелка малая.m3d

кислородный редуктор\тарелка толс.m3d

кислородный редуктор\штуцер.m3d

кислородный редуктор\штуцер2.m3d

кислородный редуктор\штуцер3.m3d

кислородный редуктор

vmasshtabe.ru

Кислородный редуктор Википедия

Редуктор кислородный БКО-50-4 на баллоне

Редуктор кислородный предназначен для понижения и регулирования давления газа — кислорода, поступающего из баллона, рампы или сети, и автоматического поддержания постоянным заданного рабочего давления газа.

Кислородные редукторы, применяемые при газовой сварке и резке металлов, окрашивают в голубой цвет и крепят к вентилям баллонов накидными гайками. На плакате представлена схема баллонного кислородного одноступенчатого редуктора БКО-50-4ДМ. Данный редуктор сертифицирован в России, на Украине и в Белоруссии. Редуктор выпускается согласно ГОСТ 13861-89. Наибольшее допустимое давление газа на входе в редуктор — 200 кгс/см², наименьшее давление — 26 кгс/см², наибольшее рабочее давление 12,5 кгс/см², наименьшее 1 кгс/см². При наибольшем рабочем давлении расход газа составляет 50 м³/ч. Масса редуктора 1,2 кг.

Редуктор присоединяется к баллону накидной гайкой. Газ, пройдя фильтр, попадает в камеру высокого давления. При вращении регулировочного винта по часовой стрелке усилие нажимной пружины передается через нажимной диск, мембрану и толкатель на редуцирующий клапан, который, перемещаясь, открывает проход газу через образовавшийся зазор между клапаном и седлом в рабочую камеру.

Редуцирующий узел, состоящий из седла, клапана, пружины и фильтра ЭФ-5, выполнен в виде самостоятельного узла. На корпусе редуктора рабочей камеры установлен предохранительный клапан, отрегулированный на выпуск газа при давлении в рабочей камере в интервале 16,5—25,0 кгс/см².

Давление в баллоне контролируется манометром высокого (входного) давления, а в рабочей камере — манометром низкого (выходного) давления. Отбор газа осуществляется через ниппель, который присоединяется к редуктору гайкой с резьбой М16×1,5. К ниппелю присоединяется рукав диаметром 9 или 6 мм, идущий к горелке или резаку.

Плакат. Схема кислородного редуктора БКО-50-4ДМ

Технические характеристики некоторых кислородных редукторов

ПоказателиБКО — 50 миниБКО — 50-4БКО — 50 МГСКО — 10-2РК — 70РКЗ — 500-2
Наибольшая пропускная способность V, м350505010100500
Наибольшее давление газа на входе, P1, MPa (кгс/см2)20 (200)20 (200)20 (200)1,6 (16)20 (200)20 (200)
Наибольшее рабочее давление, P2, MPa (кгс/см2)1,25 (12,5)1,25 (12,5)1,25 (12,5)0,5 (5)7 (70)1,6 (16)
Масса, кг, не более0,851,51,21,512,210,0

На редуктор наносится следующая маркировка:

  1. Товарный знак предприятия изготовителя.
  2. Марка редуктора.
  3. Год и месяц выпуска.

Требования к материалам кислородного редуктора

Все детали, контактирующие с кислородом, должны быть обезжирены. Пружины и другие движущиеся детали, находящиеся в контакте с кислородом, должны быть выполнены из стойких к окислению материалов. На пружины кислородных редукторов допускается наносить защитные покрытия, стойкие среде кислорода.

Литература

  • ГОСТ 13861-89 Редукторы для газопламенной обработки.
  • ГОСТ 29090-91 (ISO 9539-88) Материалы, используемые в оборудовании для газовой сварки, резки и аналогичных процессах.

wikiredia.ru

Редуктор БКО 50 4 назначение и устройство

Редуктор кислородный БКО50 4 и его назначение

Продуктивность работы кислородного редуктора напрямую зависит от того, какие технические характеристики у модели и в какой области предполагается его применение.

Описание редуктора

Прямым назначением редуктора кислородного типа является автоматизированная работа по понижению, поступающего с баллона или сети, давления до требуемого рабочего показателя, а также дальнейшее его поддержание в необходимом диапазоне, не зависящее от перепадов давления газа в сети или баллоне.

Технические характеристики редуктора

Редуктор БКО 50 4 – это техническое устройство, одноступенчатой конфигурации, предназначенное для использования на баллонах с кислородом, с возможностью механического задания рабочего давления, а также с максимальной пропускной способностью порядка 50 м3/час. Данный вид редуктора помогает производить отбор кислорода из баллона практически без остатка. Далее приведены более подробные технические характеристики данной модели редуктора.



Параметры

Показатели

Габариты модели

170*170*155 мм

Вес редуктора

1,75 кг

Стандартная пропускная способность (max)

50 м3

Рабочее давление газа (max)

1,25 МПа

Показатели давления газа на входе редуктора (max)

20 МПа

Температурный режим использования

от -25С0до +50 С0

Что касается конструктивных особенностей модели, то здесь стоит отметить следующее. Как правило, материалом для изготовления уплотнительного элемента служит:

  • полиамид для клапана;
  • резинотканевая прокладка — для мембраны.

В данной модели редуктора имеется технология двойной фильтрации газа, существует техническая возможность установки обратного клапана или пламегасителя, доустановка на выходе редуктора специального фильтра, который обеспечивает повышенную пропускную способность данного устройства.

Область применения

Как показывает практика, кислородный редуктор маркировки БКО 50 4 широко применяется на газосварочном оборудовании, а также при резке металлов. Помимо этого данного типа редукторы незаменимы при различных манипуляциях с баллонами, которые содержат кислород, особенно в медицинских учреждениях и в различных лабораториях, при проведении разного рода научных исследований.

Также стоит отметить, что помимо работы с кислородом,такого типа редукторможет применяться для понижения и постоянного контроля давления на баллона с другими неагрессивными газами, в том числе и инертными.

Компания НВПХ предлагает приобрести следующие редуктора:

nvph.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
