1967 ГАЗ 63 - Пожарная автоцистерна

ГАЗ-63 — советский грузовой автомобиль с колёсной формулой 4×4, грузоподъёмностью 2,0 т. Всего было выпущено 474 464 экземпляра всех модификаций.

ИСТОРИЯ

Проектирование автомобиля началось ещё в 1938 году. Первые опытные образцы ГАЗ-63 были созданы перед Великой Отечественной войной в 1939 и 1940 году, серийное производство развёрнуто с 1948 года. Наиболее массовый полноприводный грузовик Советской Армии и в народном хозяйстве СССР в 1950—60-х. В 1968 году уступил место модели ГАЗ-66. Степень унификации с народнохозяйственной модельюГАЗ-51 до 80 %.

Выпуск продолжался до 1968 года, всего было выпущено 474 464 автомобиля.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Автомобиль имел рамную конструкцию, полный привод с отключаемым передним мостом (два карданных вала к ведущим мостам и промежуточный между коробкой передач и раздаточной коробкой), короткие свесы и односкатные колёса с регулируемым внутренним давлением.

Автомобильные шины размером 10,00—18″ позволяли при движении по снежной целине или заболоченной местности кратковременно снижать давление до 0,7 кг/см2. При этом скорость движения автомобиля не должна была превышать 10 км/час. Ресурс шин при такой езде не превышал 150 км (при эксплуатации с нормальным давлением 2,8 кг/см2 гарантийный пробег шин составляет 10 тыс. км). Компрессор, разумеется, отсутствовал. Для подкачки шин в полевых условиях применялось устройство, вворачиваемое в двигатель вместо одной из свечей зажигания. Двигатель запускался и работал на пяти цилиндрах, поршень одного из цилиндров накачивал воздух в шины. Не следует думать, что в шины поступала бензиновоздушная смесь. Впускной воздушный клапан устройства обладал значительно меньшим сопротивлением, чем впускной коллектор и карбюратор с инерционно-масляным воздухоочистителем.

Под капотом на правой стороне двигателя монтировался котёл предпускового подогрева. В зимнее время необходимо было вывернуть руль влево, в крыле правого переднего колеса открыть люк и в жаровую трубукотла вставить работающую паяльную лампу. Прогревалась жидкость в системе охлаждения, горячими газами согревалось моторное масло в поддоне картера. При подогреве «сухого» двигателя в котёл заливалось 5 литров воды, затем следовал подогрев образующимся паром. Затем — запуск двигателя и долив воды в радиатор.

Расположенный в кабине отопитель подавал при помощи электрического вентилятора тёплый воздух только на ветровое стекло. К ногам водителя и пассажира тёплый воздух поступал только при движении автомобиля через открывающийся за капотом воздухозаборник. Зимой в кабине стоящего автомобиля было холодно.

Боковые панели облицовки капота были съёмные, летом это значительно облегчало охлаждение двигателя. Поднимающиеся вперёд-вверх рамки ветрового стекла делали поездку нежаркой («с ветерком» и с соответствующим количеством дорожной пыли).

Кузов представлял собой деревянную платформу с высокими бортами и с открывающимся задним бортом.

МОДИФИКАЦИИ

  • ГАЗ-63А — модификация ГАЗ-63 с лебёдкой с тяговым усилием 4,5 тс и приводом через коробку отбора мощности. Снаряжённая масса 3,52 т против 3,28 т у ГАЗ-63. Серийный выпуск в 1948—1968
  • ГАЗ-63Э — модификация ГАЗ-63 с экранированным электрооборудованием
  • ГАЗ-63АЭ — модификация ГАЗ-63А с лебёдкой и экранированным электрооборудованием
  • ГАЗ-63У — модификация ГАЗ-63 в экспортном варианте
  • ГАЗ-63АУ — модификация ГАЗ-63А (с лебёдкой) в экспортном варианте
  • ГАЗ-63ЭУ — модификация ГАЗ-63Э (с экранированным электрооборудованием) в экспортном варианте
  • ГАЗ-63Ю — модификация ГАЗ-63 в экспортном тропическом варианте
  • ГАЗ-63ЭЮ — модификация ГАЗ-63 в экспортном тропическом варианте и экранированным электрооборудованием
  • ГАЗ-33 — полноприводный трёхосный (6×6) грузовик грузоподъёмностью 2,5—3,0 т на базе ГАЗ-63. Опытный образец был построен в 1946 году, но в серию не пошёл из-за недостаточной мощности двигателя ГАЗ-51, но компоновка ведущих мостов ГАЗ-33 была использована для грузовика ЗИС-151
  • ГАЗ-63П — полноприводный седельный тягач с двухскатной ошиновкой заднего моста (существовала и модификация с односкатной ошиновкой), серийное производство 1958—1968

ГАЗ-63 ПМГ-19



  • ГАЗ-63 АЦУ-20 — пожарная автоцистерна
  • ГАЗ-63 ПМГ-19 — пожарная автоцистерна
  • ГАЗ-63 АР-1,6 — пожарный рукавный автомобиль
  • ГАЗ-63 АСОП-5 — пожарный автомобиль связи и освещения

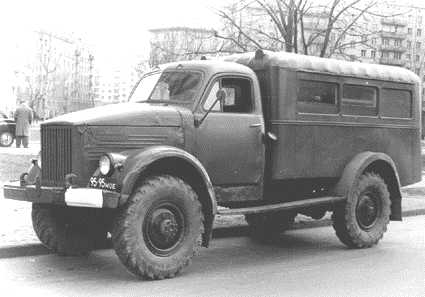

  • АС-3 — санитарный автомобиль на шасси ГАЗ-63 для перевозки 7 носилок и 2 сидячих больных или четырёх лежачих и 6 сидячих или 14 только сидячих больных.

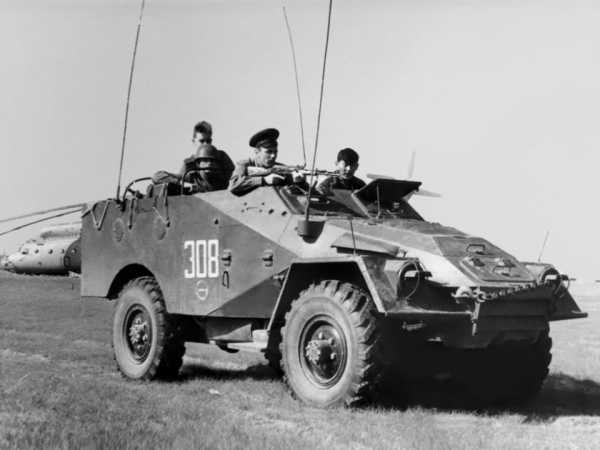

  • БТР-40 (ГАЗ-40) — бронетранспортер на 8 десантников плюс 2 члена экипажа. Создан на агрегатах ГАЗ-63 в 1947 году. Двигатель форсирован до 80 л.с. Серийный выпуск в 1950—1960. Дальнейшим развитием БТР-40 стала плавающая бронированная разведывательно-дозорная машина БРДМ-1, также с созданная с использованием узлов и агрегатов ГАЗ-63 и серийно выпускавшаяся в 1959—1966.

ГАЗ-63 В КИНО

  • Полноприводным грузовиком ГАЗ-63 в музыкальном фильме «Старые песни о главном 1» управляет Леонид Агутин, при этом исполняя песню «Крепче за баранку держись, шофёр…»
  • В 2014 году ГАЗ-63 принимал участие в съёмках фильма «Охота жить» по рассказам В. М. Шукшина.

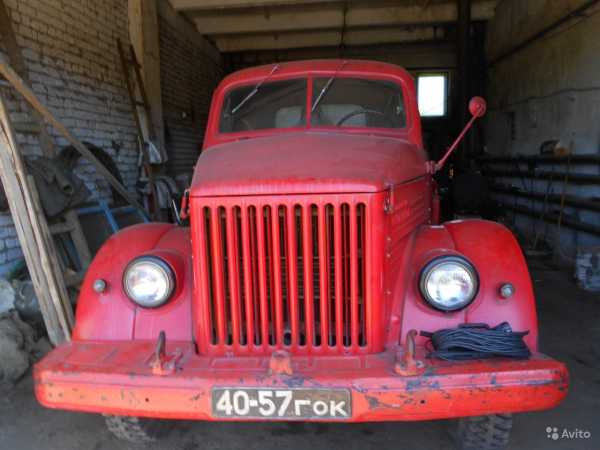

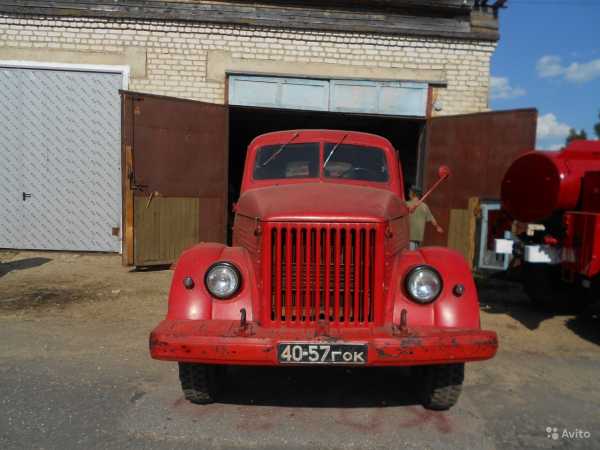

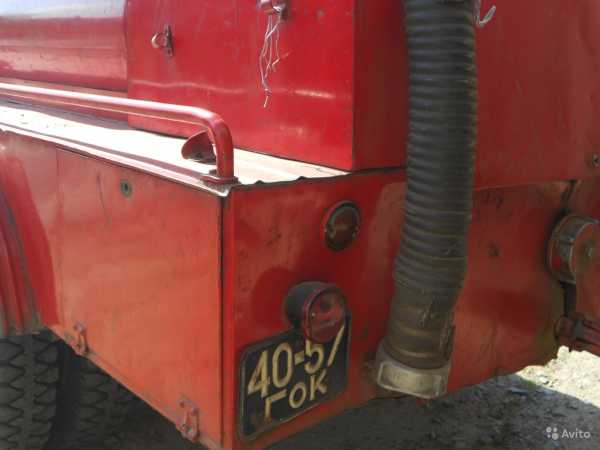

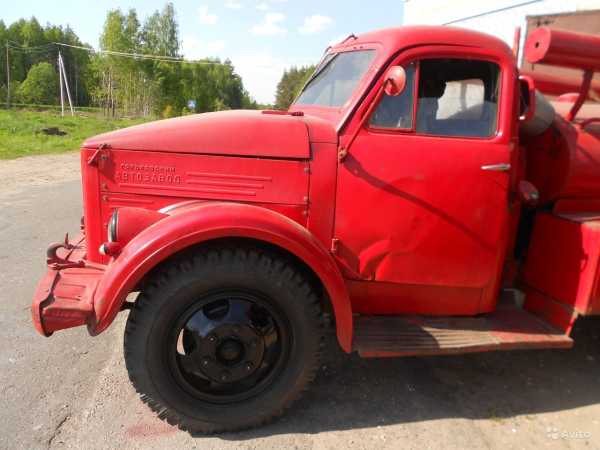

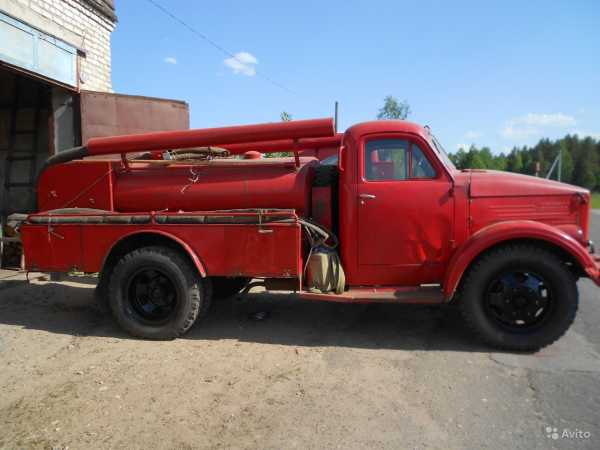

1967 ГАЗ 63 Пожарная машина
Пробег: 49998 км
Пожарная автоцистерна. Раритет!



Цена: Договорная

avito.ru





xn--80aafe9bhdrpm.com

Пожарная автоцистерна АЦП-20(63) модель ПМГ-19 (ГАЗ-63)

Автоцистерна с насосом предназначена для доставки воды, пенообразователя и противопожарного оборудования в условиях бездорожья, а также для подачи воды или воздушно-механической пены за счет растворов, имеющихся в автоцистерне.

Автоцистерна может быть использована для подвоза воды в районах с недостаточным водоснабжением и неблагоустроенными дорогами.

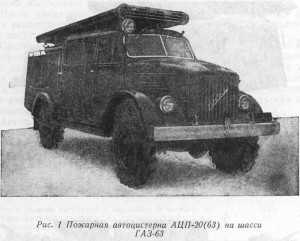

Автоцистерна (рис. 1) смонтирована на шасси автомобиля ГАЗ-63 повышенной проходимости, грузоподъемностью 2000 кг.

Кабина шофера на два человека закрытая, цельнометаллическая, штампованная. Кабина боевого расчета и кузов — закрытого типа, их деревянные каркасы облицованы листовой сталью. Кузов имеет пять отсеков, в которых смонтированы полки и приспособления для установки и крепления противопожарного оборудования (рис. 2 и 3), входящего в комплектацию автоцистерны.

В средней части шасси автоцистерны смонтирована стальная цистерна для воды, а над насосом — бак для пенообразователя.

Насос расположен в заднем отсеке кузова и приводится в действие от двигателя автомобиля через коробку отбора мощности, соединенную с коробкой перемены передач, карданную передачу, редуктор и вторую карданную передачу.

Описание насоса, техническая и гидравлическая характеристики приведены в главе V «Пожарные насосы».

Конструкция насоса и водопенных коммуникаций (рис. 4) допускает подачу воды или воздушно-механической пены из цистерны, а также забор и подачу воды насосом автоцистерны из водопроводной сети или водоема.

Для забора воды из водоема па автоцистерне смонтирован газоструйный вакуум-аппарат, работающий за счет использовании энергии выхлопных газов двигателя.

Насос имеет пеносмеситель, служащий для дозирования и подачи пенообразователя во всасывающую часть насоса при получении воздушно-механической пены.

Система охлаждения двигателя — водяная, с принудительной циркуляцией. В систему включен теплообменник для дополнительного охлаждения двигателя при работе его в стационарных условиях на привод насоса в летний период. Емкость теплообменника 2.3 л. Система охлаждения обеспечивает непрерывную шестичасовую работу двигателя на расчетном режиме и температуре окружающего воздуха до 35°С.

Автоцистерна оборудована системой обогрева выхлопными газами кабины боевого расчета, воды в цистерне и насосного отсека; автоцистерна снабжена специальным звуковым сигналом-сиреной, лобовой фарой для подачи мигающих световых сигналов при следовании автоцистерны на пожар и световыми указателями поворота.

Фотографии

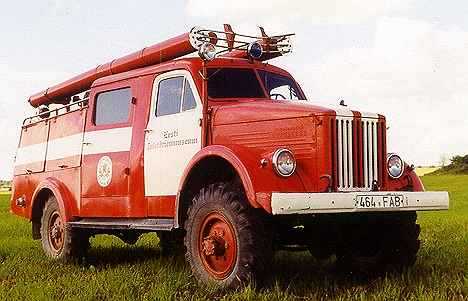

Пожарная автоцистерна АЦП-20(63) на шасси ГАЗ-63

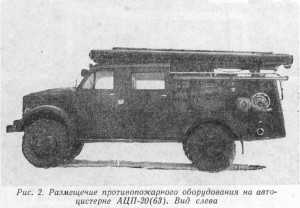

Размещение противопожарного оборудования на автоцистерне АЦП-20(63). Вид слева

Размещение противопожарного оборудования на автоцистерне АЦП-20(63). Вид справа

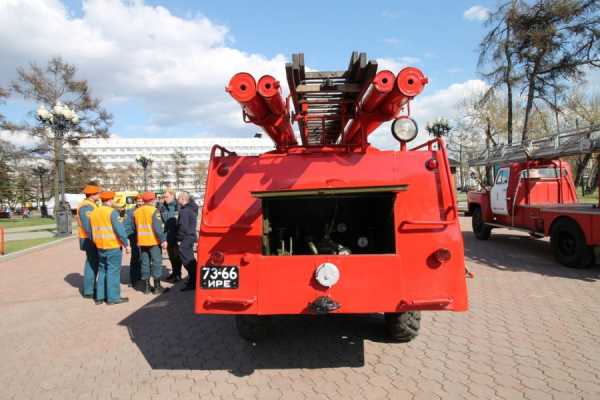

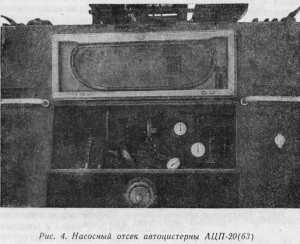

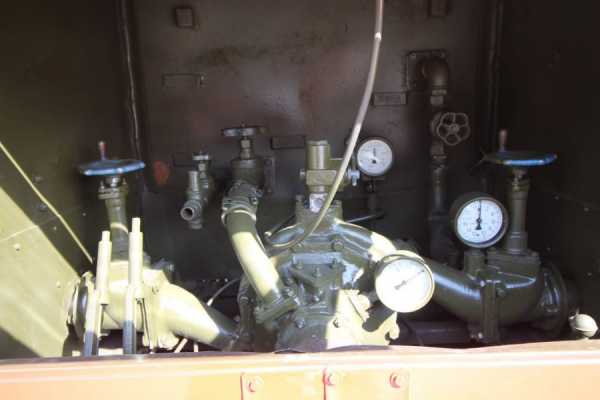

Насосный отсек автоцистерны АЦП-20(63)

Технические характеристики АЦП-20(63) (ГАЗ-63)

Вес с полной нагрузкой и экипажем 6 человек, кг5400
Максимальная скорость (с ограничителем), км/ч65
Контрольный расход топлива при скорости 40 км/ч, л/100 км пути25
Расход топлива на привод насоса, л/ч16,5
Габаритные размеры (ДхШхВ), мм6050х2100х2465
Угол свеса передний/задний, град45/28
Дорожный просвет, мм270
База, мм3300
Наименьший радиус поворота, м8
ДвигательГАЗ-51 карбюраторный, четырехтактный
НасосПН-20Л, центробежный, без направляющего аппарата, левого вращения
Подача при напоре 95 л вод.ст. и высоте всасывания 3,5 м, л/мин1200
Пеносмеситель / производительность куб.м. в минэжекторный, стационарный, вмонтирован в насос / 12
Емкость цистерны для воды, л950
Емкость бака для пенообразователя, л50

Смотрите также:

19.01.2017

Огни, сирены и каскады воды, неотъемлемые части современной пожарной машины, имеющие тенденцию скрывать реальную роль этого типа транспортных средств служащих для спасения человеческих жизней.   Для детей и взрослых, пожарная машина в действии более захватывающее зрелище, превосходя своих коллег из экстренных служб скорой помощи и полицейских. Сегодня общий взгляд при... →

23.10.2015

Старое фото автомобиля пожарного департамента Гарнер от 1957 года на базе шасси Chevrolet 10-500 модель 750/600 от компании American LaFrance. Автомобиль предназначен для городской и сельской защиты. Стоимость составляла 11343 USD. На первом фото автомобиль из коллекции Скотта Мэтсона, на втором фото департамента пожарной защиты Гарнера.... →

12.11.2013

Автоцистерна с насосом предназначена для доставки воды, пенообразователя и противопожарного оборудования в условиях бездорожья, а также для подачи воды или воздушно-механической пены за счет растворов, имеющихся в автоцистерне. Автоцистерна может быть использована для подвоза воды в районах с недостаточным водоснабжением и неблагоустроенными дорогами. Автоцистерна... →

www.pozhmashina.ru

1965 ГАЗ 63 - АвтоГурман

ГАЗ-63 — советский грузовой автомобиль с колёсной формулой 4×4, грузоподъёмностью 2,0 т. Всего было выпущено 474 464 экземпляра всех модификаций.

ИСТОРИЯ

Проектирование автомобиля началось ещё в 1938 году. Первые опытные образцы ГАЗ-63 были созданы перед Великой Отечественной войной в 1939 и 1940 году, серийное производство развёрнуто с 1948 года. Наиболее массовый полноприводный грузовик Советской Армии и в народном хозяйстве СССР в 1950—60-х. В 1968 году уступил место модели ГАЗ-66. Степень унификации с народнохозяйственной модельюГАЗ-51 до 80 %.

Выпуск продолжался до 1968 года, всего было выпущено 474 464 автомобиля.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Автомобиль имел рамную конструкцию, полный привод с отключаемым передним мостом (два карданных вала к ведущим мостам и промежуточный между коробкой передач и раздаточной коробкой), короткие свесы и односкатные колёса с регулируемым внутренним давлением.

Автомобильные шины размером 10,00—18″ позволяли при движении по снежной целине или заболоченной местности кратковременно снижать давление до 0,7 кг/см2. При этом скорость движения автомобиля не должна была превышать 10 км/час. Ресурс шин при такой езде не превышал 150 км (при эксплуатации с нормальным давлением 2,8 кг/см2 гарантийный пробег шин составляет 10 тыс. км). Компрессор, разумеется, отсутствовал. Для подкачки шин в полевых условиях применялось устройство, вворачиваемое в двигатель вместо одной из свечей зажигания. Двигатель запускался и работал на пяти цилиндрах, поршень одного из цилиндров накачивал воздух в шины. Не следует думать, что в шины поступала бензиновоздушная смесь. Впускной воздушный клапан устройства обладал значительно меньшим сопротивлением, чем впускной коллектор и карбюратор с инерционно-масляным воздухоочистителем.

Под капотом на правой стороне двигателя монтировался котёл предпускового подогрева. В зимнее время необходимо было вывернуть руль влево, в крыле правого переднего колеса открыть люк и в жаровую трубукотла вставить работающую паяльную лампу. Прогревалась жидкость в системе охлаждения, горячими газами согревалось моторное масло в поддоне картера. При подогреве «сухого» двигателя в котёл заливалось 5 литров воды, затем следовал подогрев образующимся паром. Затем — запуск двигателя и долив воды в радиатор.

Расположенный в кабине отопитель подавал при помощи электрического вентилятора тёплый воздух только на ветровое стекло. К ногам водителя и пассажира тёплый воздух поступал только при движении автомобиля через открывающийся за капотом воздухозаборник. Зимой в кабине стоящего автомобиля было холодно.

Боковые панели облицовки капота были съёмные, летом это значительно облегчало охлаждение двигателя. Поднимающиеся вперёд-вверх рамки ветрового стекла делали поездку нежаркой («с ветерком» и с соответствующим количеством дорожной пыли).

Кузов представлял собой деревянную платформу с высокими бортами и с открывающимся задним бортом.

МОДИФИКАЦИИ

  • ГАЗ-63А — модификация ГАЗ-63 с лебёдкой с тяговым усилием 4,5 тс и приводом через коробку отбора мощности. Снаряжённая масса 3,52 т против 3,28 т у ГАЗ-63. Серийный выпуск в 1948—1968
  • ГАЗ-63Э — модификация ГАЗ-63 с экранированным электрооборудованием
  • ГАЗ-63АЭ — модификация ГАЗ-63А с лебёдкой и экранированным электрооборудованием
  • ГАЗ-63У — модификация ГАЗ-63 в экспортном варианте
  • ГАЗ-63АУ — модификация ГАЗ-63А (с лебёдкой) в экспортном варианте
  • ГАЗ-63ЭУ — модификация ГАЗ-63Э (с экранированным электрооборудованием) в экспортном варианте
  • ГАЗ-63Ю — модификация ГАЗ-63 в экспортном тропическом варианте
  • ГАЗ-63ЭЮ — модификация ГАЗ-63 в экспортном тропическом варианте и экранированным электрооборудованием
  • ГАЗ-33 — полноприводный трёхосный (6×6) грузовик грузоподъёмностью 2,5—3,0 т на базе ГАЗ-63. Опытный образец был построен в 1946 году, но в серию не пошёл из-за недостаточной мощности двигателя ГАЗ-51, но компоновка ведущих мостов ГАЗ-33 была использована для грузовика ЗИС-151
  • ГАЗ-63П — полноприводный седельный тягач с двухскатной ошиновкой заднего моста (существовала и модификация с односкатной ошиновкой), серийное производство 1958—1968

ГАЗ-63 ПМГ-19



  • ГАЗ-63 АЦУ-20 — пожарная автоцистерна
  • ГАЗ-63 ПМГ-19 — пожарная автоцистерна
  • ГАЗ-63 АР-1,6 — пожарный рукавный автомобиль
  • ГАЗ-63 АСОП-5 — пожарный автомобиль связи и освещения
  • АС-3 — санитарный автомобиль на шасси ГАЗ-63 для перевозки 7 носилок и 2 сидячих больных или четырёх лежачих и 6 сидячих или 14 только сидячих больных.
  • БТР-40 (ГАЗ-40) — бронетранспортер на 8 десантников плюс 2 члена экипажа. Создан на агрегатах ГАЗ-63 в 1947 году. Двигатель форсирован до 80 л.с. Серийный выпуск в 1950—1960. Дальнейшим развитием БТР-40 стала плавающая бронированная разведывательно-дозорная машина БРДМ-1, также с созданная с использованием узлов и агрегатов ГАЗ-63 и серийно выпускавшаяся в 1959—1966.

ГАЗ-63 В КИНО

  • Полноприводным грузовиком ГАЗ-63 в музыкальном фильме «Старые песни о главном 1» управляет Леонид Агутин, при этом исполняя песню «Крепче за баранку держись, шофёр…»
  • В 2014 году ГАЗ-63 принимал участие в съёмках фильма «Охота жить» по рассказам В. М. Шукшина.







1965 ГАЗ 63
Тип двигателя: бензин
Привод: полный
Состояние: не битый
Владельцев по ПТС: 1
Мощность двигателя: 60 л.с.
Продаю внедорожник ГАЗ-63 в отличном рабочем состоянии (гаражное хранение), не гнилой, документов нет. В единственном экземпляре в России.



Цена: 550 000

avito.ru





Вконтакте

Одноклассники

Facebook

Мой мир

Twitter

E-mail

xn--80aafe9bhdrpm.com

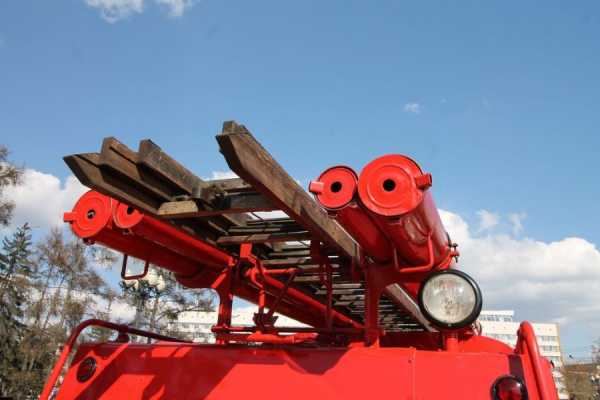

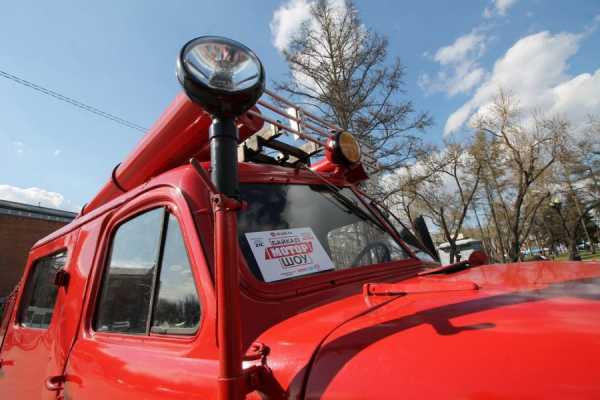

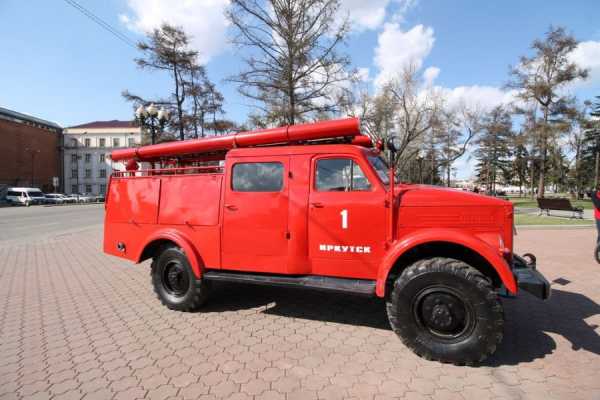

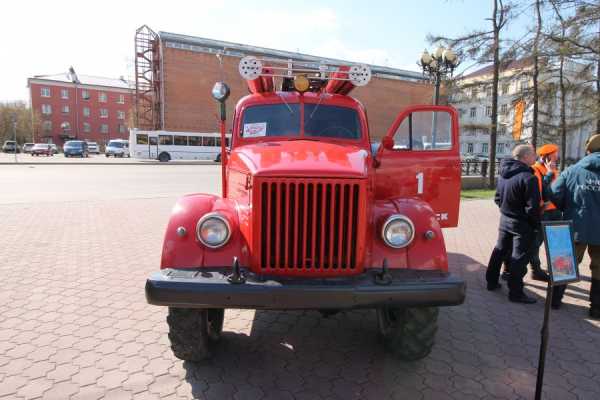

ПМГ-19М. Автоцистерна АЦП-20 (63) модель 19М, Пожарный вездеход.


Контекст. В настоящее время, как никогда, пожарным требуется положительный образ пожарной охраны. В Иркутске 29 апреля, накануне Дня пожарной охраны проходили соревнования пожарных команд. Для меня главное, что из запасников и из действующих депо выставили множество интересных машин.

Машина. ПМГ-19М. Автоцистерна АЦП-20 (63) модель 19М. 1964-67 гг. Назначение доставка расчета пожарных, воды, пенообразователя, штурмовой лестницы. Машина укомплектована авто насосом.

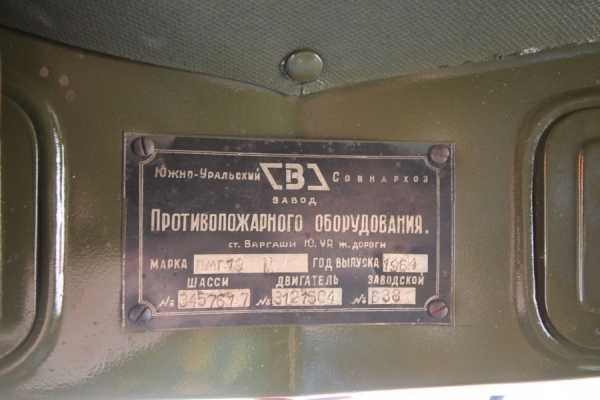

Наш экземпляр выпущен в 1964 году, ее номер 638, пробег по спидометру 5770 км. Прошло время автомобили пошли на списание, этой машине повезло, она попала в музей пожарной охраны , остается на ходу, участвуют в «Байкал мотор шоу», создают положительный образ пожарной охраны. Хранитель музея говорит, что пробег родной, не скручивали и не накручивали. Интересные впечатления после возможности посидеть в машине. Она довольно тесная, с ростом 1,8 метра кабина на пределе. Во второй кабине сиденье жесткая лавка и сама кабина предельно тесная. Как три номера расчета перевозились в зимней одежде это для меня большой вопрос. Машина судя по мощности двигателя 85 л/с, не резвая. Глядя на размер зеркал и способ переключения сигналов поворота, сразу понимаешь, что интенсивность движения во времена ее службы совсем не те, что сейчас.
Еще, что интересно так это то, что никаких намеков на приборы связи в машине нет. Помощи не будет. Нет и обогрева насоса и цистерны с водой, а ведь у нас бывает зима. Читая таблички внутри машины понимаешь, что тосола тоже еще нет, воду слить, воду налить. Работа шофера тогда куда хлопотнее чем сейчас. Как нет и усилителя в рулевом.
Несомненно радует, что машину сохранили комплектной, зеркала и оптика на родные, насос, лестница, все шильдики и таблички на месте. Как будто она только вышла из депо. Ничего не течет. И такой незабываемый звук первой передачи, из моего детства когда дежурный газик приходил на станцию Кимильтей из совхоза им. Ленина...




Краткая характеристика: боевой расчет - 5 чел., вода - 950 л., пенообразователь - 105 л., насос - ПН-20Л, подача - 20 л/с (1200 л/мин) при 9,5 атм., привод насоса - от КОМ КО-1,26, установленной на "раздатке", передаточное число - 1,26:1, редуктор повышающий РП-1,6, передаточное число - 1,648, колесная база шасси - 3300 мм., габариты: 6100х2100х2550 мм., угол свеса - 48°/28°, полная масса - 5.300 т., макс. скорость - 65 км/ч., расход топлива на привод насоса - 16,5 л/час.


Время. В шестидесятые годы прошлого века дорожная сеть Иркутской области часто еще в гравийном исполнении, а на селе в грунтовом. Для пожарных в пригороде, в лесоохране и на селе требовался автомобиль повышенной проходимости, поэтому базой для него стал ГАЗ-63. С учетом сдвоенной кабины для полноценного размещения боевого расчета, но при ограниченных габаритах и грузоподъемности, автомобиль не мог взять «на борт» большой запас огнегасящих средств, да и «резвым» его не назовешь. Но "дорога ложка к обеду" машина могла преодолеть сезонную распутицу, глубокий снег, пашню, лесные заросли и прочее бездорожье, благодаря чему и удавалось ликвидировать «труднодоступные» пожары.

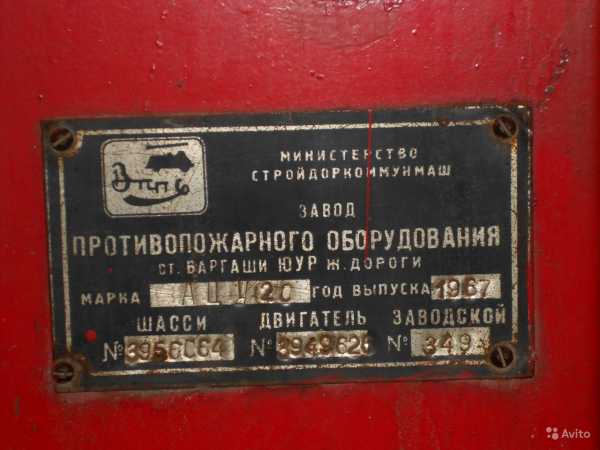

Производилась на Варгашинском заводе ППО, Курганская обл., р.п. Варгаши, ул. Кирова, 83, теперь это предприятие называется ЗАВОД ПРОТИВОПОЖАРНОГО И СПЕЦИАЛЬНОГО ОБОРУДОВАНИЯ . Завод основан в августе 1941 году на базе эвакуированного Новоторжокского завода противопожарного оборудования.

auto-daily.livejournal.com

технические характеристики, фото и отзывы :: SYL.ru

Любой грузовой автомобиль – сложнейший технический продукт работы целой команды инженеров, всегда стремящихся разработать что-либо новое и вывести своё детище на более высокий технический уровень. Одной из таких машин, имеющих собственную насыщенную историю, является ГАЗ-63, технические характеристики которого будут детально рассмотрены в данной статье.

Историческая справка

Разработка этого грузовика началась еще в довоенный период, в 1938 году. В эпоху Второй мировой войны на Горьковском автозаводе на основе поставляемых из США разнообразных деталей собирались американские грузовики, однако проектирование отечественного автомобиля повышенной проходимости не прекращалось ни на минуту. И в феврале 1943 года конструктор Липгарт доложил Сталину о создании полноприводного автомобиля ГАЗ-63. После этого совещания инженер получил добро от руководства государства на послевоенный выпуск машины.

Образец 1943 года

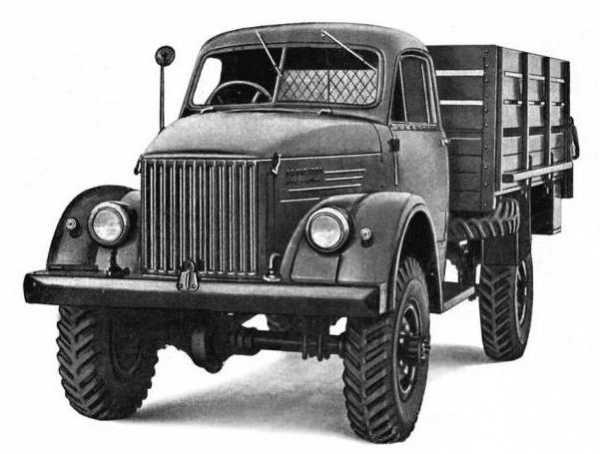

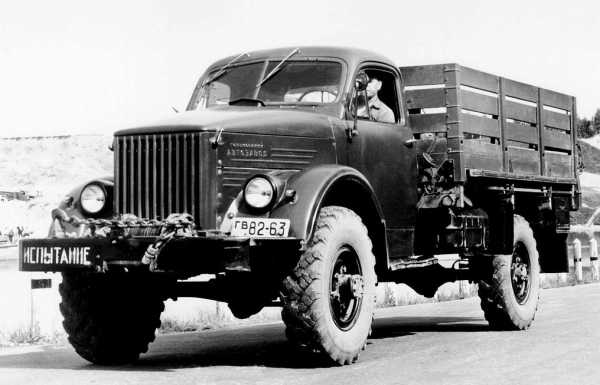

ГАЗ-63, фото которого приведено ниже, был собран осенью 1943 года и имел существенные отличия от своего довоенного собрата. В частности, он был оснащен Г-образными сварными крыльями, защитными решетками на фарах и кабиной, выполненной в соответствии с американскими аналогами 1942 года, поставляемыми по ленд-лизу.

Двигатель карбюраторного типа имел шесть цилиндров и жидкостное охлаждение с предпусковым подогревателем. С целью быстрой адаптации мотора к изменению показателей внешней нагрузки впускной и выпускной каналы были искусственно «придушены». Максимальная величина мощности составляла 70 лошадиных сил. Число оборотов при этом достигало 2800 оборотов в минуту.

Кроме того, разработчики сместили картер переднего моста влево от центра. В качестве ШРУСов использовались детали, произведенные компанией «Бендикс-Вейсс».

Отличительная черта

ГАЗ-63 в первых своих моделях имел довольно широкие шины (от 9,75 до 18 дюймов), а также односкатные колеса заднего моста, имеющие точно такую же колею, как и их передние «собратья». Это было сделано для того, чтобы во время езды машины по снегу, грязи, песку абсолютно все колеса ехали друг за другом по одному следу, не испытывая на себе при этом сильного сопротивления своему качению по подстилающей поверхности из-за разности ширины колеи. Несколько позже на испытаниях полноприводных автомобилей ГАЗ-63 смог показать «рекордные показатели своей проходимости» (цитата на основании отчета военных специалистов) и даже привлекался в качестве тягача для буксировки застрявших в грязи ЗиС-151. Эти возможности машины были по достоинству оценены.

Тормозная система и сцепление

Автомобиль ГАЗ-63 оснащался однодисковым сухим сцеплением. В качестве рабочего тормоза для всех колес применялся колодочный агрегат с гидравлическим приводом. Стояночный тормоз производился барабанного типа и имел механический привод.

На всех колесах подвеска выполнялась зависимой и была установлена на рессорах полуэллиптического профиля. При этом передняя подвеска комплектовалась двусторонними амортизаторами гидравлического типа. В составе рулевого механизма значился двухгребеневый ролик и глобоидный червяк.

Раздаточная коробка

Этот узел был установлен на машине таким образом, что карданные валы, с помощью которых он соединялся с мостами грузовика, имели одинаковую длину. Также коробка была сопряжена с демультипликатором, с помощью которого происходило весьма существенное расширение диапазона тягового усилия, прикладываемого к ведущим колёсам, - от 6,4 до 12,5.

Стоит отметить, что демультипликатор, кроме понижающей передачи, имел и прямую передачу. Это позволяло снизить механические потери во всей трансмиссии и, соответственно, потребление топлива во время езды по дорогам хорошего качества. Привод передних колес при необходимости можно было отключать на требуемый период времени.

Кузов

Военный ГАЗ-63 был оборудован деревянным универсальным кузовом, у которого имелись высокие решётчатые боковые борта и передняя стенка. Внутри него располагались откидные продольные скамейки. Задний борт также выполнялся открывающимся. Боковые борта имели специальные гнезда, в которые можно было устанавливать дуги для натягивания тента.

На основании требования военного руководства конструкторы увеличили емкость топливных баков. К основному девяностолитровому баку был добавлен 105-литровый бак, что позволило довести объем горючего до показателя 780 километров езды при полной нагрузке.

Начало серийного производства

Всесторонние испытания ГАЗ-63, характеристики которого немного претерпевали изменения в процессе многократных доработок, начались в 1945 году. А уже в сентябре 1948 года начался процесс массовой сборки автомобиля, который стал первым представителем отечественных грузовых моделей с односкатными задними колесами. Уже в 1949 году шестеро работников завода удостоились Сталинской премии за свое детище.

Модификации

ГАЗ-63 (фото машины позволяет оценить ее внешний вид) имел и свою модификацию 63А. Этот автомобиль имел удлиненную раму, на переднем конце которой устанавливалась электрическая лебедка или генератор, приводимые в действие при помощи карданного вала, соединенного, в свою очередь, с трансмиссией. Лебедка же имела 65-метровый трос и имела тяговое рабочее усилие 4500 килограммов.

Сфера применения

ГАЗ-63 России был необходим для нужд не только нашей армии, но и вооружённых сил дружественных нашему государству стран. Машина шла на экспорт в Финляндию, Азию, Африку, на Ближний Восток. Грузовик по лицензии также производился в КНР и КНДР.

Технические параметры

ГАЗ-63, технические характеристики которого были оптимальны для периода его разработки, выпускался вплоть до 1968 года. За все время его производства с конвейера сошло 474464 автомобиля, в числе которых были и экспортные варианты. Основными техническими показателями машины были:

  • Колесная формула – полный привод всех колес.
  • Количество мест – 2.
  • Длина – 5525 мм.
  • Ширина – 2200 мм.
  • Высота – 2245 мм.
  • Клиренс – 270 мм.
  • Показатель грузоподъемности – 2000 кг.
  • Вес буксируемого прицепного устройства – 2000 кг.
  • Тип двигателя – ГАЗ-51.
  • Объем мотора – 3485 куб. см.
  • Максимальная скорость перемещения – 65 км/ч.
  • Потребление топлива – 30 литров на 100 км пути.
  • Снаряженный вес – 3280 кг.

Мнение профессионалов

В целом ГАЗ-63 весьма неплохо зарекомендовал себя на практике, однако у него был существенный конструктивный недостаток, о котором в советское время не слишком любили упоминать: разработчики машины не совсем правильно определили отношение ширины колеи к положению центра тяжести грузовика. В связи с этим эксплуатация показала, что автомобиль, обладающий приличной проходимостью, имел плохую поперечную устойчивость, что приводило к его опрокидыванию во время вхождения в повороты с малым радиусом или движения на косогорах. Водитель, неправильно рассчитавший требуемую скорость проезда поворота, очень часто укладывал машину на боковую часть.

Модернизация

Выявленный недостаток попытались устранить уже в 1954 году. Для этого создали два модернизированных образца машины: ГАЗ-63В и ГАЗ-63 АВ. Однако в итоге заказчик эти варианты полностью отклонил, так как, по его мнению, существующие недостатки не были нивелированы. Конечно же, инженеры и дальше пытались найти решение проблемы, но практика показала, что было гораздо проще создать абсолютно новый автомобиль, нежели усовершенствовать старый.

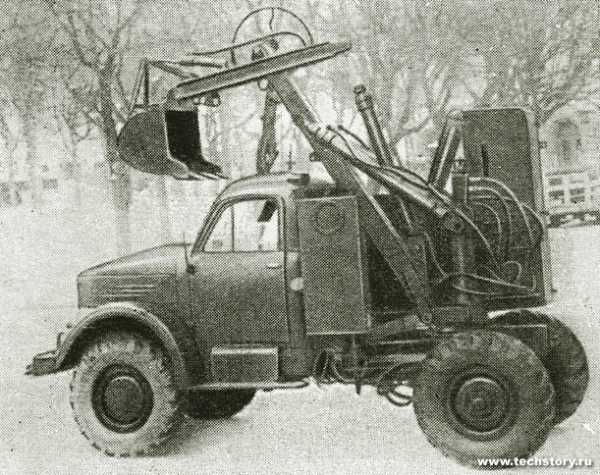

Впоследствии на базе «шестьдесят третьего» были созданы такие автомобили специального назначения, как: бронетранспортер, топливозаправщик, санитарная машина, машина реактивной артиллерии и прочие.

В 1952 году было освоено производство санитарных автомобилей АС-3 с фургонным кузовом, который был рассчитан на семь лежащих пациентов и двух сидящих. Далее была создана штабная машина АШ-3.

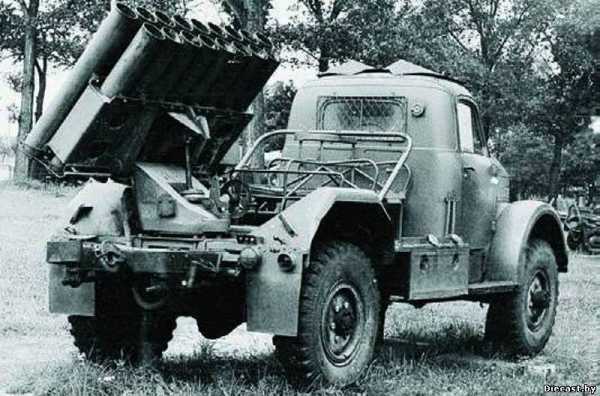

В 1959 году по заказу оборонного ведомства было создано несколько экземпляров штабных автобусов ПАЗ-654 на базе шасси ГАЗ-63. При этом внутренняя «начинка» их состояла из столов, сидений, радиоаппаратуры, средств тушения пожаров, приспособлений для удержания стрелкового оружия.

В 1962 году был разработан автомобиль, перевозящий контейнеры для транспортировки ядерных отходов. В основе был ГАЗ-63, только с уменьшенным шасси. При этом была также удлинена база машины и установлен вспомогательный карданный вал и дополнительная опора. Машина комплектовалась специальным краном-перегружателем ПШ-04. Благодаря этому сменный кузов располагался на удалении от кабины водителя почти в 4 метра. Это позволило в итоге обойтись без применения специального свинцового экрана, вес которого должен был бы составлять тысячу килограммов.

www.syl.ru

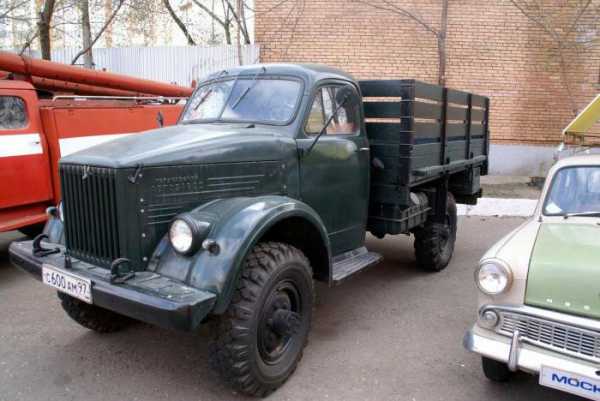

ГАЗ 63 в наше время (фото)

ГАЗ 63 в наше время (фото):







Снято 15.11.2005 Москва, улица Щепкина, территория больницы МОНИКИ. ГАЗ-63, на ходу и в очень приличном состоянии.

Вот, впервые в жизни увидел ГАЗ 63 с двойной кабиной — пожарный или учебный вариант. Машина находится в посёлке Полдневица, Поназыревского района Костромской области — в общем, глуш глушью )) Самое интересное, что автомобиль ещё на ходу.

Вот такой ГАЗ-63 я сфотографировал в г. Приморск Ленинградской области. По-моему, состояние очень приличное.
Отреставрированный ГАЗ-63 в Эстоний

Такои самодельник 63 был в Эстоний, а был сдан в металлолом


трофейный Газ 63 в музее в Яффо


Вот,возможно кому-то будет интересно. Практическии посередине Москвы)))
Вот,возможно кому-то будет интересно. Практическии посередине Москвы)))




Вот попался мне сегодня на объектив вполне живёхонький ГАЗ-63. На бампере табличка «Льготный». К чему бы это?


Такой ГАЗ-63 с кузовом от ГАЗ-93 попался
Такой ГАЗ-63 с кузовом от ГАЗ-93 попался

Такой ГАЗ-63 с кузовом от ГАЗ-93 попался



















Источник

Это интересно:

Запись опубликована в рубрике Фото. Добавьте в закладки постоянную ссылку.

gaz63.ru

ГАЗ-63 характеристики фотографии

История фотографии характеристики.
Годы выпуска 1947—1968 гг.

ГАЗ-63А модификация ГАЗ-63 с лебёдкой с тяговым усилием 4,5
ГАЗ-63Э модификация ГАЗ-63 экранированный
ГАЗ-63АЭ модификация ГАЗ-63А с лебёдкой и экранированный
ГАЗ-63У модификация ГАЗ-63 в экспортном варианте
ГАЗ-63АУ модификация ГАЗ-63А (с лебёдкой), экспортный
ГАЗ-63ЭУ модификация ГАЗ-63Э (экранированный) экспортный
ГАЗ-63Ю модификация ГАЗ-63 в экспортном тропическом варианте
ГАЗ-63ЭЮ модификация ГАЗ-63 в экспортном тропическом варианте, экранированный
ГАЗ-33 полноприводный трёхосный (6х6) грузоподъёмность 2,5—3,0 т на базе ГАЗ-63.
ГАЗ-63П полноприводный седельный тягач с двухскатной ошиновкой заднего моста
ГАЗ-63 АЦУ-20 пожарная автоцистерна
ГАЗ-63 ПМГ-19 пожарная автоцистерна
ГАЗ-63 АР-1,6 пожарный рукавный автомобиль
ГАЗ-63 АСОП-5 пожарный автомобиль связи и освещения
АС-3 санитарный автомобиль на шасси ГАЗ-63 для перевозки 7 носилок

Проектирование автомобиля началось ещё в 1938 году. Первые опытные образцы ГАЗ 63 были созданы перед Великой Отечественной войной в 1939 и 1940 году, серийное производство развёрнуто с 1948 года. Наиболее массовый полноприводный грузовик Советской Армии и в народном хозяйстве СССР в 1950—60-х. В 1968 году уступил место модели ГАЗ-66. Степень унификации с народнохозяйственной моделью ГАЗ-51А до 80%.
    Выпуск продолжался до 1968 года, всего было выпущено 474 464 автомобиля.

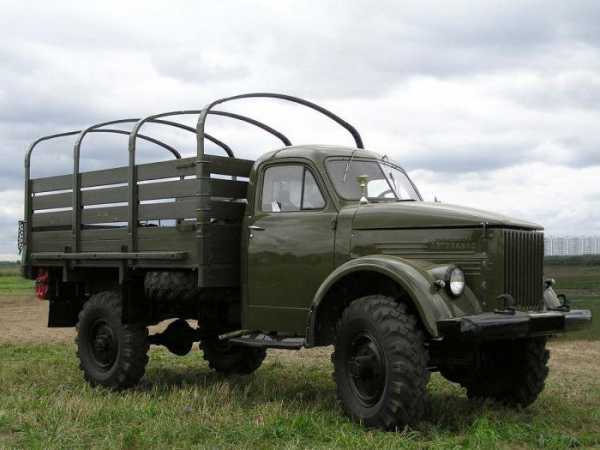

фото ГАЗ 63 бортовой

Разработка ГАЗ-63 началась еще в апреле 1938 года – через год после того, как начали разрабатывать ГАЗ-51. Первые опытные образцы ГАЗ-62, как первоначально назывался этот грузовик, были построены в марте 1939 года. На опытный образец был установлен модернизированный двигатель от полуторки ГАЗ-ММ. В отличие от двигателя ГАЗ-АА, он выдавал не 40, а 50 л.с. Кабина у него была первоначально заимствована от пикапа ГАЗ-415. А вот ходовая часть была полностью оригинальной. Все колеса автомобиля были ведущими односкатными. Привод передних колёс сделали отключаемым, причём блокирующий механизм не позволял включить понижающую передачу при отключенном переднем приводе. Размещение раздаточной коробки было выбрано с таким расчётом, чтобы карданные валы к переднему и заднему мосту имели одинаковую длину. При этом в переднем приводе были применены шариковые шарниры равных угловых скоростей типа «Бендикс-Вейсс». Раздатка была объединена с демультипликатором, благодаря чему диапазон изменения тягового усилия трансмиссии составлял 12,5.

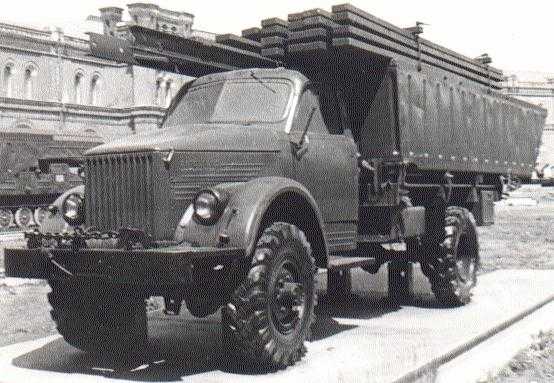

фотография ГАЗ 63 пантон

Подвеска всех колес была зависимой и покоилась на продольных полуэллиптических рессорах. При этом передняя подвеска была снабжена еще и гидравлическими амортизаторами двустороннего действия.

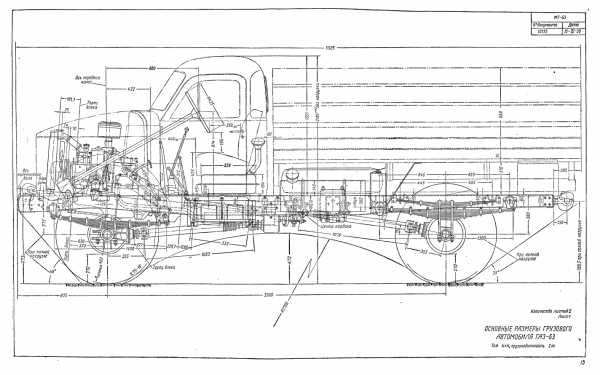

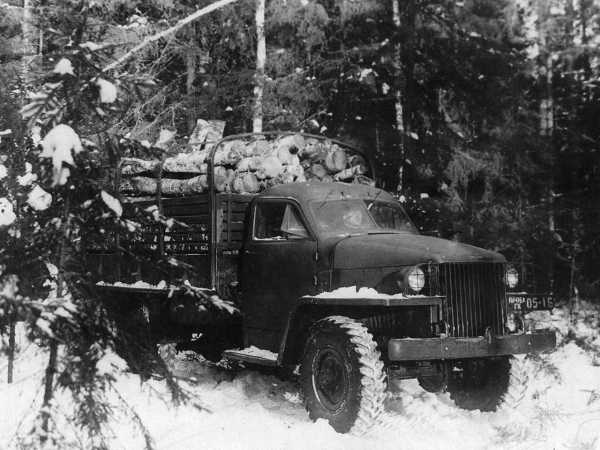

    В феврале 1943 года на автомобиль поставили двигатель ГАЗ-11 и кабину от Студебекера. В таком виде его часто принимали за «Студер»(Studebaker). Отличался он лишь тем, что был двухосным, да и размеры были поменьше. Окончание ленд-лизовских поставок привело к тому, что из-за отсутствия кабин выпуск автомобиля прекратили. Лишь в 1948 году решили возобновить его выпуск. При этом кабину в этот раз заимствовали от уже освоенного в производстве ГАЗ-51, вследствие чего ГАЗ-63 стали путать не со Студебекером, а с ГАЗ-51. В таком виде длина автомобиля составляла 5525 миллиметров, ширина – 2200, а высота – 2245 мм. На фото мосты ГАЗ 63.

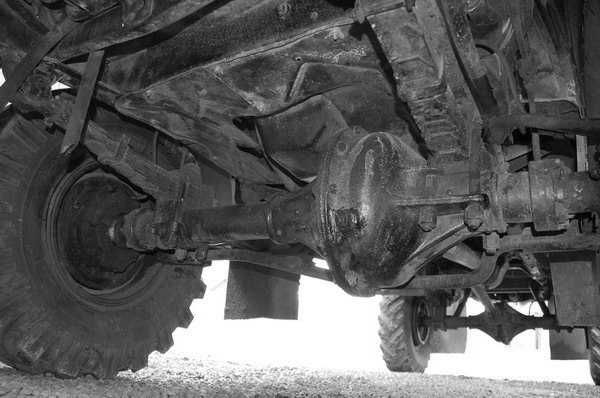

фото Мосты ГАЗ-63

В 1947 году на базе ещё не выпускавшегося ГАЗ-63 были развернуты работы над легким, двухосным бронетранспортером «141», рассчитанным на перевозку восьми десантников. 3300- миллиметровую колесную базу сократили на 600 миллиметров, а мощность двигателя подняли с 70 до 81 л.с. путем увеличения верхнего предела частоты вращения. Некоторое снижение при этом долговечности для боевой машины решающего значения не имело.

фото БТР-40

Бронетранспортер, получивший название БТР-40, был вооружен станковым пулеметом СГМ системы Горюнова с боекомплектом 1260 патронов, устанавливаемым на одном из четырех кронштейнов по бортам. Там же мог крепиться и ручной пулемет ДПМ, состоявший на вооружении десантников. Водитель и командир следили за обстановкой через пуленепробиваемые приборы наблюдения, имевшиеся в крышках лобовых люков и на передних скосах бортов. Параллельно с БТР-40 разрабатывалась и его модификация "40А", оснащенная спаренными крупнокалиберными 14,5-миллиметровыми пулеметами КВПТ.

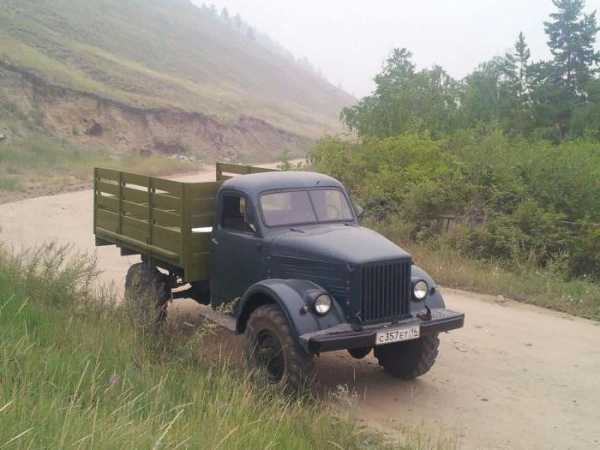

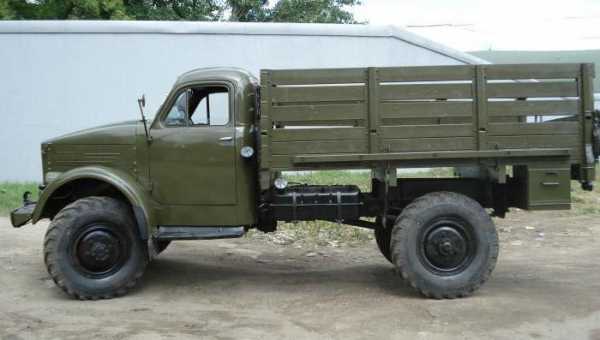

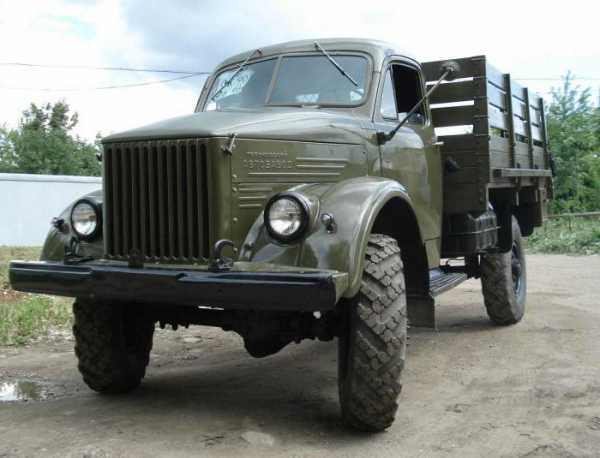

фото ГАЗ 63 бортовой

Но это была не первая боевая техника на базе ГАЗ-63. Еще 19 октября 1943 года на ГАЗе начали разрабатывать изделие «63-СУ». Это была колесная самоходка с 76-миллиметровой пушкой ЗиС-3. К концу 1943 года был выполнен деревянный макет, а 7 февраля 1944 года проект одобрило Главное Бронетанковое Управление РККА. К весне, не ожидая завершения всего цикла проектирования, готовые чертежи начали передавать в цеха, а 4 мая 1944 года появился первый экземпляр колесной самоходки. Справа от пушки было кресло водителя, наблюдавшего за обстановкой через передний и боковой смотровые пуленепробиваемые приборы, а слева, по другую сторону пушки, находился командир-наводчик, управляющий огнем с помощью прицела и панорамы. Слева от двигателя, в изолированных отсеках, располагался 140-литровый бензобак и основная часть боекомплекта, состоявшего из 58 снарядов. Правда, повоевать машине удалось совсем мало – война уже подходила к концу.

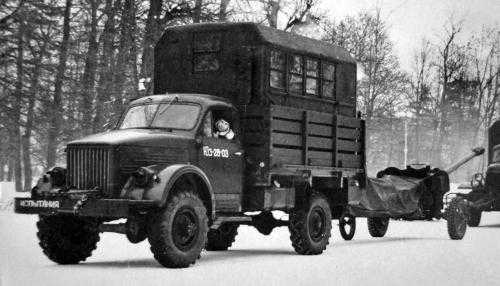

фото ГАЗ 63 военный тягач

Серийное производство ГАЗ-63 началось 31 августа 1948 года. А до этого предсерийные образцы успешно прошли государственные испытания, в ходе которых преодолевали подъемы до 28-30°, рвы глубиной 0,76 м и броды глубиной до 0,9 м. Более глубокие броды не позволял преодолевать низко расположенный трамблёр. Уже в ходе войсковой эксплуатации шофера придумали оригинальный способ увеличить водную проходимость ГАЗ-63 – на трамблер они натягивали «изделие №2», как в те времена в СССР официально именовали презерватив. Расходуя от 25 до 29 литров 66-го бензина на 100 км, автомобиль мог перевозить 2,0 тонны груза, двигаясь по шоссе и 1,5 тонны на грунтовой трассе.

фото ГАЗ 63 полуприцеп

При всех своих достоинствах военный ГАЗ-63 обладал одним недостатком: он был не слишком устойчив при движении по косогору и в скоростных поворотах. Это была плата за 270-миллиметровый дорожный просвет, который, с одной стороны, повышал проходимость, с другой – увеличивал высоту, которая и приводила к неустойчивости.

фото ГАЗ 63 военный ракетная установка

Наряду с ГАЗ-63 выпускалась его модификация ГАЗ-63А, оснащенная лебедкой, установленной на переднем конце рамы. Лебедка, оснащенная 65-метровым тросом, развивала наибольшее тяговое усилие 4500 кг и приводилась в действие карданным валом через коробку отбора мощности от трансмиссии.

Серийное производство продолжалось до лета 1968 года. Всего было изготовлено 474464 автомобилей всех модификаций, которые в том числе поставлялись на экспорт в социалистические страны, в Финляндию, страны Азии, Африки, Ближнего Востока. В 1968 году производство ГАЗ-63А прекратилось, и на смену ему пришел ГАЗ-66.

ГАЗ-63 фотографии

фото ГАЗ 63 экскаватор


фото ГАЗ 63 КУНГ

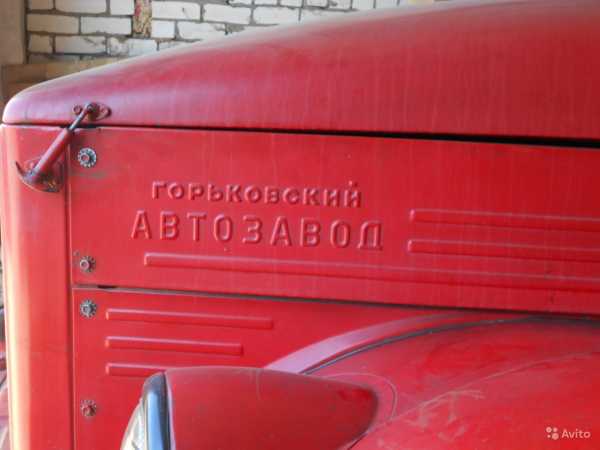

фото ГАЗ 63 пожарный автомобиль


dar-web.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
