Арматура фонтанная АФ

В корзину

• Описание и характеристики
• Отзывы(0)

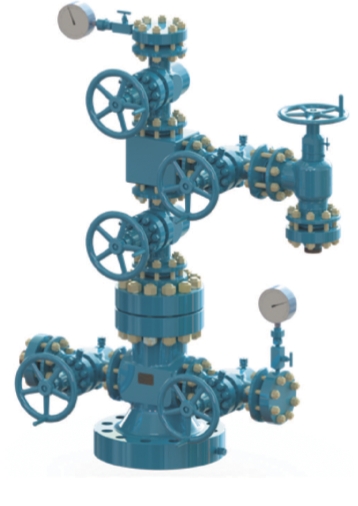

Арматура фонтанная АФ предназначена для герметизации устья скважин, контроля и регулирования режима их эксплуатации, а также для проведения различных технологических операций на рабочее давление 14, 21, 35, 70, 105 МПа (2000, 3000, 5000, 10000, 15000psi).

Модификации

Арматура фонтанная изготавливается в таких типоисполнениях:

• АФ — с подвешиванием лифтовой колонны в муфтовой подвеске,
• АФК — с подвешиванием лифтовой колонны в переводном фланце,
• АФа — с дополнительной трубной головкой обеспечивающей двухрядную концентричную подвеску подъемных труб, а также как с дублирующими задвижками и без них на боковых отводах елки и трубной головки.

Конструктивные особенности

• Корпусные детали арматуры изготовлены методом ковки, что обеспечивает их высокую прочность и надежность.
• Изготавливается по любой схеме ГОСТ 13846 или согласно требованиям спецификации 6А API типа АФ с подвешиванием лифтовой колонны в муфтовой подвеске и типа АФК с подвешиванием лифтовой колонны в переводном фланце.
• Подвеску подъемной колонны можно осуществлять как в муфтовой подвеске трубной головки с уплотнением резиновыми кольцами или металл по металлу, так и в переводном фланце с резьбой 60, 73, 89, 102 ; В-60, В-73, В-89, В-102; НКМ-60, НКМ-73, НКМ-89, НКМ-102 ГОСТ633-80 или по API Spec 5B TBG 2 ³/₈», 2 ⁷/₈», 3 ¹/₂», 4».
• Конструкция подвески НКТ и трубной головки позволяет устанавливать пробку с обратным клапаном для обеспечения возможности замены фонтанной елки и задвижек боковых отводов без глушения скважины под давлением.
• В боковых отводах фонтанной елки и трубной головки предусмотрены промежуточные фланцы с термокарманом для установки термометров и вентилями для установки манометров.
• Арматура комплектуется всеми необходимыми запасными деталями и технологическим инструментом для сборки и эксплуатации.

Условные проходы арматур фонтанных, мм (дюймы)

Ствола елки	Боковых отводов елки	Боковых отводов трубной головки	Номинальное давление, МПа (psi)
50(2.1/16)	50(2.1/16)	50(2.1/16)	21(3000), 35(5000), 70(10000), 105(15000)
65(2.9/16)	50(2.1/16), 65(2.9/16)	50(2.1/16), 65(2.9/16)
80(3. 1/8)	50(2.1/16), 65(2.9/16), 80(3.1/8)
100(4.1/16)	65(2.9/16), 80(3.1/8), 100(4.1/16)

Условный проход присоединительных фланцев трубной головки арматур фонтанных в зависимости от прохода ствола елки, мм (дюймы)

Верхнего фланца трубной головки	Нижнего фланца трубной головки	Условный проход ствола елки	Номинальное давление, МПа (psi)
180(7.1/16)	280(11)	50(2.1/16), 65(2.9/16), 80(3.1/8)	21(3000), 35(5000), 70(10000), 105(15000)
230(9)		100(4.1/16)

Предельная осевая нагрузка подвешиваемой лифтовой колонны в зависимости от условного диаметра труб

Условный диаметр труб, мм	60					73					89					102					114
Номинальное давление, МПа (psi)	14 (2000)	21 (3000)	35 (5000)	70 (10000)	105 (15000)	14 (2000)	21 (3000)	35 (5000)	70 (10000)	105 (15000)	14 (2000)	21 (3000)	35 (5000)	70 (10000)	105 (15000)	14 (2000)	21 (3000)	35 (5000)	70 (10000)	105 (15000)	14 (2000)	21 (3000)	35 (5000)	70 (10000)	105 (15000)
Предельная осевая нагрузка, Q, т	15	20	30	45	70	20	30	45	80	100	30	45	65	100	130	30	40	60	100	150	35	50	75	120	150

Рис. 1. Схема арматуры фонтанной тип АФК

Рис.2. Схема арматуры фонтанной тип АФ
