Что такое лобзик (фото и виды инструмента)


Один из самых востребованных инструментов для фигурного выпиливания. Подходит для работы с древесиной, керамикой, пластиком и мягкими листовыми металлами. В зависимости от сферы использования, лобзик может иметь различные типы исполнения. В данной статье, мы подробно разберем, что представляет из себя данное устройство, какие имеет разновидности и в каких работах применяется.

Что такое лобзик

Вся суть лобзика заключается в выпиливании фигурных элементов из материалов небольшой толщины с низкой степенью твердости. Устройство может использоваться и для прямого распила, но обычная пила справиться с данной задачей в разы быстрее. Лобзик имеет довольно низкую скорость работы, но при этом оставляет после себя аккуратную линию реза, чем не могут похвастаться классические ручные или циркулярные пилы.
Первый ручной лобзик появился ещё в 16-м веке. Инструмент был сделан из дерева и имел П-образную форму (пилка, разумеется, была из металла). Рассматривая, из чего состоит лобзик в наше время, можно заметить, что его рамка стала дугообразной, а материал её изготовления был заменен с хрупкой древесины на более упругий металл.

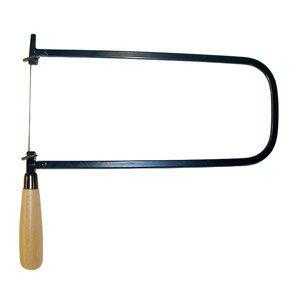

Ручной лобзик состоит из рукоятки, рамки и зажимов для фиксации пильного полотна.


Уникальная конструкция устройства в совокупности с миниатюрными размерами пилящего элемента, позволяет производить распил заготовок не только с краев, но и изнутри. Данная особенность, в разы повышает качество работы, позволяя делать сквозные отверстия в плитке, фанере, древесине и прочих материалах.

Сфера применения

Наиболее широкое применение, лобзик получил в сфере деревообработки при изготовлении декоративных, дизайнерских элементов. Инструмент стал незаменимым помощником для работы с древесиной и её производными (ДВП, ДСП, фанерой и прочими). Способный совершать ювелирную работу, лобзик (ручной или электрический), стал неотъемлемым атрибутом любой столярной мастерской. В бытовом применении, устройство пользуется не менее высоким спросом и позволяет выполнять огромный спектр работ.
Помимо работы с древесиной, лобзик можно уверенно использовать для распила пластика, керамической плитки, стекла и даже мягкого металла. Для резки хрупких материалов (стекла, кафеля), существуют специальные пильные полотна, покрытые абразивным напылением. Пилки по металлу, в отличии от дерева, имеют более твердый сплав и мелкие зубья. Для работы с пластиком, можно использовать, как полотна по металлу, так и по дереву.

Выпиливание небольших элементов фигурной или прямоугольной формы – главное, для чего нужен лобзик.



Если рассматривать только ручные модели, можно с уверенностью сказать, что работа с ними может быть приравнена к релаксации. Человек, занимающийся фигурным выпиливанием, полностью сосредоточен на работе, тренирующей внимательность и концентрацию. В случае ошибки, можно достаточно просто начать по новой. Рабочий процесс отлично развивает воображение и моторику рук, а недорогие материалы делают его доступным для каждого.

Виды лобзиков

Существует множество разновидностей инструмента для фигурного выпиливания. Лобзики могут быть ручными и электрическими, сетевыми или аккумуляторными, переносными или портативными, любительскими и профессиональными. Ниже, мы приведем самые востребованные виды лобзиков и расскажем, какими особенностями они обладают.

Ручные

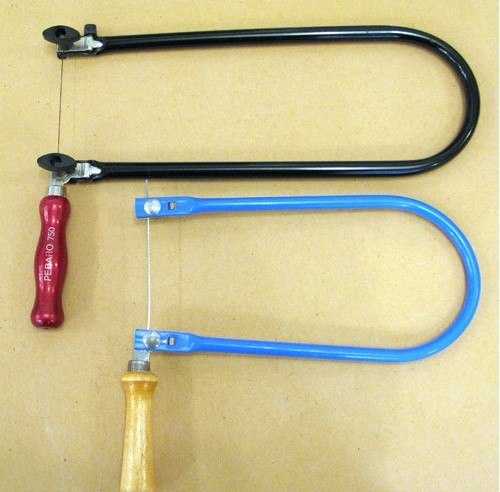

Самый простой тип лобзика, появившийся ещё в 1500 году. До нашего времени, данный инструмент дошел практически неизменным. Имеет низкую скорость выпиливания и используется в тонких, и даже ювелирных работах. Отлично подходит для создания поделок и решения мелких бытовых задач.

Электрические

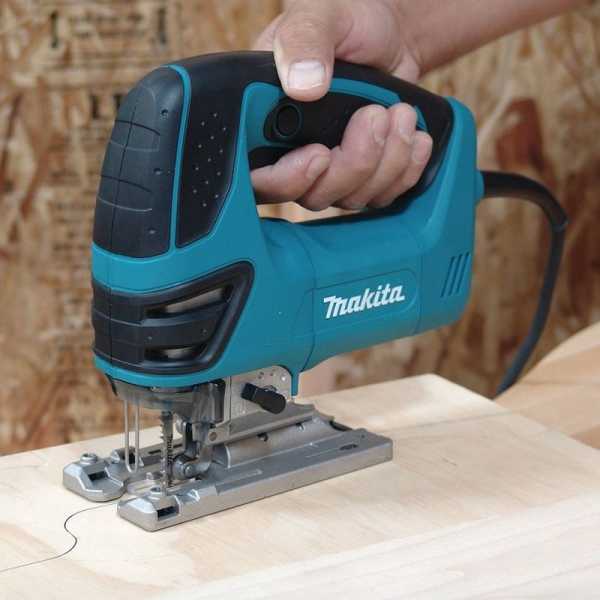

Современный аналог ручного лобзика, снабженный электроприводом для повышения скорости работы. Используется для распила (фигурного или прямого) древесины толщиной до 2-х см. Профессиональные модели, могут играючи резать куда более толстые заготовки. При наличии специальных пильных полотен, может пилить стекло, керамику и даже листовой металл. Заслуженно считается одним из самых популярных инструментов в наборах домашних мастеров. Лобзики с электроприводом, могут работать как от сети, так и от аккумулятора.

Настольные

Стационарные модели лобзиков для предприятий или домашних мастерских. Отличаются повышенной мощностью и удобством работы. Считаются профессиональным оборудованием. Большинство моделей имеют патрубок для сдува опилок и направляющую для более точного распила заготовки. По сравнению с обычными электрическими лобзиками, качество реза лобзикового станка значительно выше, но и стоят они в разы дороже.

Ювелирные


Название устройства говорит само за себя. Данный тип лобзика предназначен для максимально тонких, ювелирных работ. Внешне, очень похож на обычный ручной лобзик, но имеет более компактные размеры и составную, регулируемую рамку. Пильные полотна для подобных инструментов, настолько миниатюрны, что работать ими, порой приходиться под микроскопом.

Фото лобзиков

Чтобы Ваше представление об инструменте было максимально полным, мы собрали несколько качественных изображений, максимально четко отражающих его суть. В конце статьи добавлено 2 видеоролика, демонстрирующих, как работают лобзиком и полностью закрывающих вопрос “что это такое”. Фото лобзиков оптимизированы, и потребуют минимум интернет-трафика для просмотра (для мобильного интернета).

instrumentoria.ru

Ручной лобзик по дереву - фото, видео, применение

Ручной лобзик по дереву используется для реализации столярных и строительных работ. Им можно пилить не только дерево, но и фанеру, листы ДВП, пенопласт и даже пластик. Этот инструмент пригодится как профессиональному столяру, так и жителю частного дома. Часто люди пользуются ручным лобзиком за осуществления заготовки дров, для распила стволов деревьев. Лобзиком можно сделать продольный распил, а также фигурные линии.

Что такое лобзик по дереву?

Лобзик появился во время развития накладной резьбы из тонких пластин драгоценных сортов древесины, которая позже получила название интарсия. Лучковые пилы уже были известны человечеству, и по аналогии с ними был создан лобзик – пилка, натягиваемая в деревянную рамку. Пилки для лобзика являются пил по дереву, однако габариты их довольно быстро уменьшили, а количество зубцов увеличено.

Ручной лобзик – это весьма востребованное устройство. Невзирая на имеющиеся недостатки, которые связаны с низким уровнем продуктивности, а также невозможностью решать большое количество возлагаемых на него задач, к примеру, пиление толстой древесины, точный распил и подгонка краев, прямой рез, этот инструмент и сегодня очень популярен. Наверно главная причина популярности заключается в низкой стоимости. Сегодня примерно за 2-3 доллара можно приобрести неплохой ручной лобзик, а за 6-7 долларов - профессиональный инструмент.

Конструкция всех ручных лобзиков схожа. Главными составляющими частями являются:

  • деревянная рукоятка
  • зажим пилы
  • металлический корпус
  • пилка.

Несколько фото лобзика по дереву представлено ниже.

Есть два главных типа полотна, которые различаются своей формой и расположением зубцов:

  • полотно с прямым двойным зубом. При помощи такого полотна можно осуществить прямой рез в короткие сроки. Длина его достигает 130 мм, при этом рабочая длина - примерно 85 мм. Отлично справляется с пилением, как дерева, так и пластмассы
  • спиральный. Отличается закрученной формой и идеально подходит для создания разнообразных кругов и извилистых линий.

Как совершить правильный выбор?

Чтобы сделать правильный выбор и приобрести ручной лобзик для дерева, вам нужно внимательно присмотреться к нескольким вещам. Первое, обратить внимание на форму инструмента. Например, прямоугольный лобзик подходит для одних целей, а остроконечный – для других.

Также немаловажным является вес инструмента. Работа ручным лобзиком – дело долгое и трепетное, рука быстро устает. По этой причине стоит выбирать легкие и удобные ручные лобзики, имеющие анатомические ручки (по форме руки). Примечательно, что легкие устройства выпускают зарубежные компании, а российские ставят на качество, а значит, они имеют солидный вес.

Лобзики имеют различную раму. Она может быть выполнена из алюминия, железа, стали и титана. Если вам нужен прочный инструмент, то не стоит покупать устройства алюминиевой рамой, потому что прочность алюминия довольно низкая. Стальной или титановой вариант, конечно более дорогой, однако вы получите высокопрочное изделие, да и в процессе распила пильное полотно не будет «скакать».

Обратите внимание и на зажимы лобзика. Они бывают разными:

  • барабанчики
  • гайки.

Барабанчики будут предпочтительнее, потому что они гарантируют более комфортную работу с инструментом. Вам не придется брать с собой набор гаечных ключей для реализации смены полотна. Вам нужно будет лишь открутить барабанчик и заменить полотно собственноручно, не пользуясь прочими инструментами.

Немаловажную роль играет и фирма-производитель. Не стоит приобретать китайские ручные лобзики – они не внушают доверия, а период их эксплуатации очень краток. Из производителей с мировым именем стоит выделить Stanley и Intertool, а также Mastertool и Topex. Такие фирмы выпускают не только лобзики, но и линейку прочих строительных и столярных инструментов.

Ручной лобзик идеально подходит для работы с тонкими досками, а также для создания небольших деревянных поделок. Однако для пиления заготовок, толщина которых достигает 40-50 мм, такое устройство не подойдет.

Работа лобзиком по дереву

Технология выполнения работ с ручным лобзиком не отличается сложностью, но довольно важными являются подготовительные работы, именно от них зависит качество конечного продукта. Первым делом закрепляем полотно в лобзике. Для этого нужно отвинтить зажимы, расположенные внизу и вверху. В эти зажимы нужно вставить пилку с зубчиками, повернутыми вниз от лобзика, и закрутить зажимы.

В качестве опоры подойдет специальный столик, свободно крепящийся струбциной сверху рабочего стола. Закрепить их нужно таким образом, чтобы паз и отверстие столика выступали над рабочей зоной. Выпиливаемую деталь нужно уложить над отверстием, а в само отверстие ввести пилу. В самом конце работы полученный предмет нужно обязательно обработать наждачной бумагой.

Мастера выделяют три главных типа работы с лобзиком:

  • распил по кривой. Лобзик нужно взять в одну руку, пилку поместить на кромку разметки. Двигать лобзик нужно вверх-вниз. В самом начале работы нужно немного надавить на инструмент, однако не перестараться иначе можно его сломать. При работе необходимо контролировать разметку и поворачивать устройство в нужные стороны
  • распил выреза. Если нужно сделать вырез внутри заготовки, нужно просверлить отверстие сечением 0,6 мм, вставить в него полотно и закрепить зажимами. После этого работа ведется обычным способом
  • создание прямых линий.

Как работает лобзик по дереву? Видео представлено ниже.

Рекомендации по работе с ручным лобзиком

Мастера, давно занимающиеся резьбой по дереву с применением ручного лобзика, рекомендуют:

  • прежде всего, прочно закрепить заготовку при помощи тисков, чтобы она была абсолютно неподвижна
  • во время распила нужно постараться не давить на заготовку. Если давить слишком сильно пилка сломается, а листовой материал лопнет и будет не пригоден для второй попытки. В тоже время и слишком мягкое надавливание станет причиной плохого качества конечного продукта. По этой причине нужно постараться наращивать давление равномерно от одного края к другому, все время разворачивая деталь, чтобы выпиливание происходило плавно
  • определиться с одним направлением пилки. Если вы только начали работать с этим инструментом, то вам не стоит поворачивать пилку, потому что есть возможность повреждения детали, и самой пилочки. Когда рука немного освоится, то можно немного развернуть ручку. Однако следите за тем, чтобы угол поворота не превышал 15 градусов
  • при распиле заготовки вдоль и поперек, нужно встать и работать плавными движениями сверху вниз. При горизонтальном пилении возникают перекосы детали
  • при такой форме заготовки, когда пилка часто упирается край детали и застревает там, стоит повернуть штифтовые тиски, находящиеся сбоку, и снизить силу нажима на пилку
  • во время создания выреза конкретной формы внутри заготовки, чтобы не повредить края нужно с помощью электрической дрели просверлить в намеченной точке отверстие, чтобы туда можно было вставить пилку. После этого пилку нужно снять с инструмента и вставить в отверстие, далее снова закрепить лобзик. После этого можно смело создавать вырез
  • чтобы избежать выскакивания пилки из зажимов, нужно периодически фиксировать ее с помощью поворота ручки. Однако не перестарайтесь, иначе она сломается. Если при натяжении вы чувствуете, что пилочка прочно закреплена и ручка трудно вращается, то вы сделали все правильно
  • при простом пилении древесины по прямой нужно выбрать максимальное натяжение пилки на ручке инструмента. Но для строгания заготовки выбирайте натяжение поменьше
  • при создании сложных рисунков, нужно на заготовке нарисовать эскиз, чтобы не допустить ошибок и создать максимально красивый предмет.

wood-prom.ru

устройство и технические характеристики. Жми!

Устройство, предназначенное для распиливания разных материалов, называют электролобзиком.

Чтобы понять какой электрический лобзик лучше, нужно проанализировать их возможности и технические характеристики.

Кроме того, желательно заранее знать, для распила каких материалов он в большей степени предназначен и как часто вы будете им пользоваться.

Ведь профессиональный инструмент стоит значительно дороже и, если вы приобретаете электролобзик только для периодического использования, то вам не стоит за него переплачивать.

Устройство электролобзика

Если рассмотреть устройство электролобзика, то можно заметить, что оно совсем несложное. Его корпус располагается на платформе, а вверху находится рукоятка. В корпус заключен электродвигатель с механизмом, который преобразует вращательное движение вала в возвратно-поступательное движение полотна. В некоторых электролобзиках, к поступательному ходу ножевого полотна добавляется еще и маятниковый ход, что значительно увеличивает скорость распиливания.

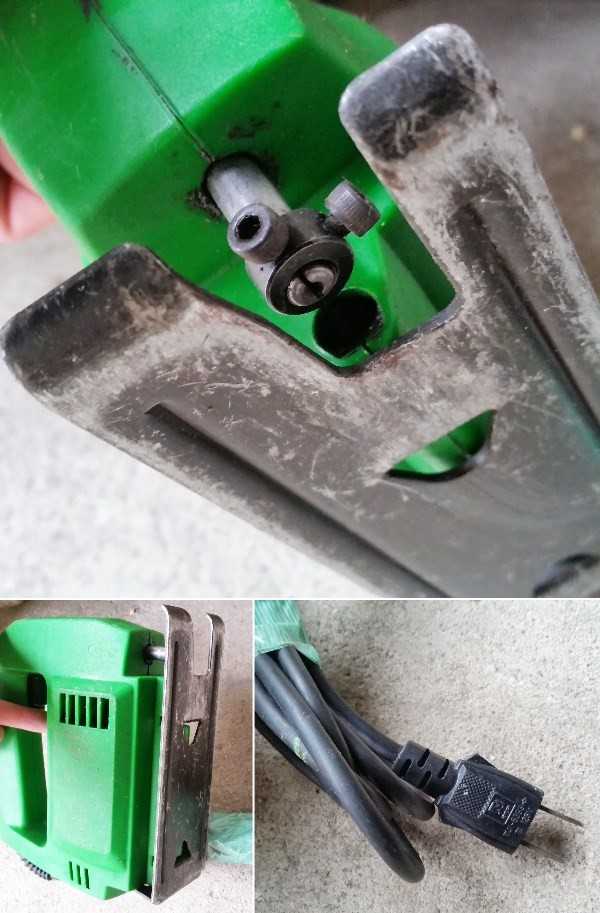

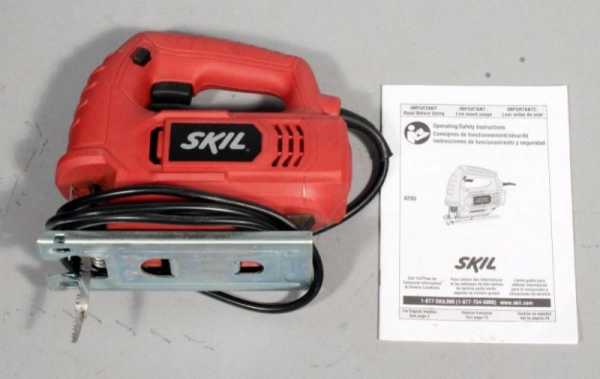

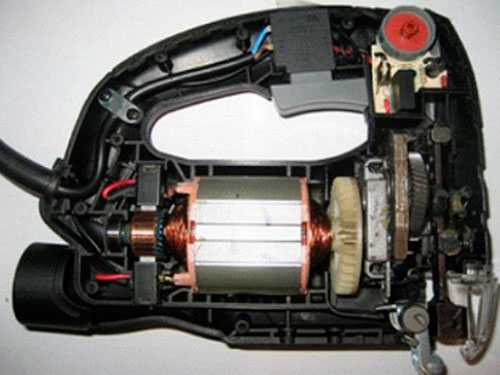

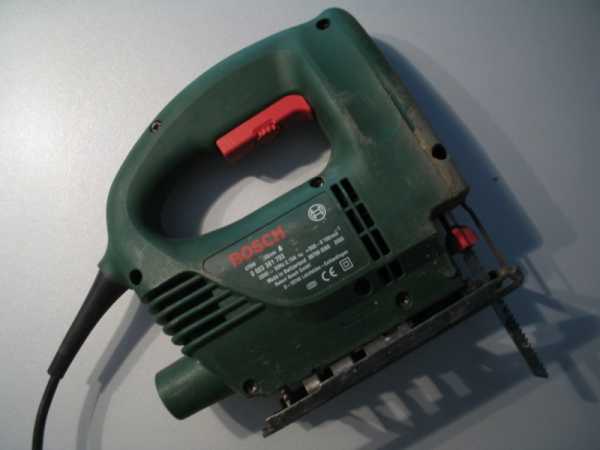

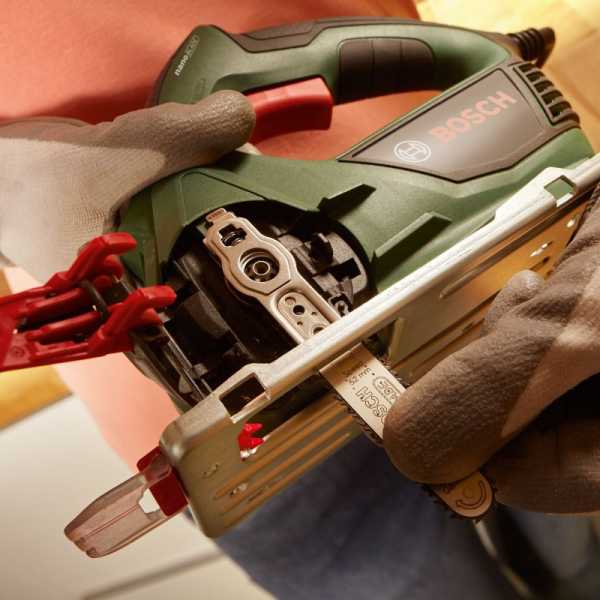

На фото устройство электролобзика

Достоинства

Если вы не знаете, как выбрать электролобзик, то мы посоветуем вам сначала ознакомиться с достоинствами и недостатками этого электроинструмента.

  1. Основным достоинством этого электроинструмента является его универсальность. Конструкция электролобзика такая, что в нем можно использовать самые разные полотна по толщине, частоте зубьев и качеству металла. Поэтому им можно производить распил запчасти из стали, дерева, пластмассы и цветных металлов.
  2. Пилки в таких аппаратах толстые и прочные и закрепляются одним концом. Из этого следует, что распил материала можно производить на любом удалении от краев деталей и, кроме этого, оно редко ломается.
  3. Электролобзиками можно выполнять криволинейные распилы.

Как выбрать электролобзик видео:

Недостатки электролобзиков

При всех достоинствах электролобзиков у них есть свои недостатки, о которых нужно упомянуть. Рейтинг из недостатков будет выглядеть следующим образом:

  1. В связи с тем, что ножевое полотно фиксируется с одного конца, его очень сложно выполнить тоньше, чем полотно для ручного лобзика. Это приводит к отсутствию возможности уменьшать минимальный радиус распила, что ведет к некоторым сложностям при выполнении художественной резки.
  2. Небольшой ход движения пилы приводит к трудностям распила толстых деталей, значительно усложняя вывод стружки и, соответственно, замедляя скорость пиления.
  3. Существует небольшая возможность получения травмы от ножевого полотна.

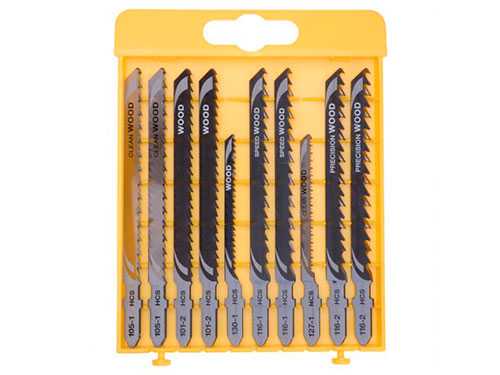

На фото пилки для электролобзика

Виды электролобзиков

По характеру применения, электролобзики можно разделить на три вида:

  • Бытовые.
  • Профессиональные электрические лобзики.
  • Промышленные.

К первой группе относят инструмент, предназначенный для нечастого использования в быту. Они имеют небольшую мощность и предназначены для периодического распила. Также, эти устройства просты в эксплуатации и имеют невысокую цену.

Профессиональное оборудование

Профессиональное оборудование предназначено для долгой, беспрерывной работы в течение 8 и более часов. Они укомплектованы дополнительной оснасткой и имеют улучшенные характеристики. Такими лобзиками обрабатывают как твердые, так и мягкие материалы различной толщины. Все эти свойства значительно увеличивают цену такого оборудования.

Промышленные электролобзики представляют собой небольшие станки, которые применяют в деревообрабатывающей промышленности.

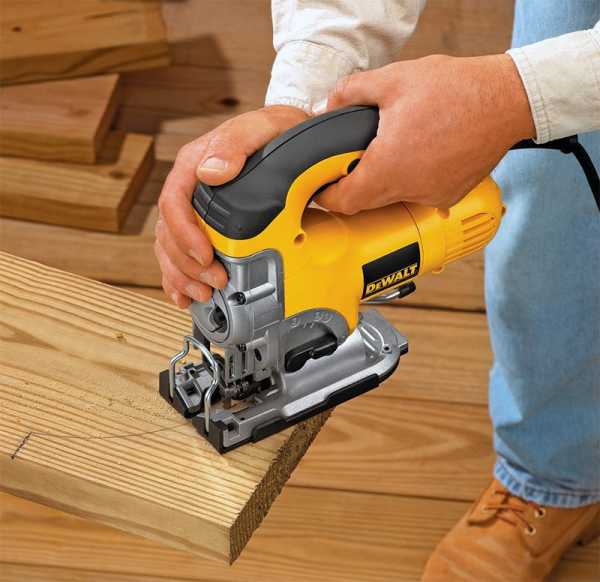

На фото профессиональные электрические лобзики

Тип электропитания

Если проводить обзор этого инструмента по электропитанию, то их можно разделить на сетевые и аккумуляторные. Первые более производительные и используются при длительных работах. Аккумуляторные лобзики мобильны и не зависят от розетки. При выборе такого устройства нужно учитывать емкость аккумулятора. Чем она выше, тем на более долгое время, без подзарядки, рассчитан лобзик.

Художественное выпиливание

Все мы знаем, что художественный распил можно производить ручным лобзиком. Но электролобзик для художественного выпиливания также подходит, но для слишком сложных рисунков с малым радиусом изгиба эту работу нужно производить в паре с ручным инструментом. Давайте рассмотрим, как правильно нужно производить художественный распил.

  1. Правильное и надежное крепление заготовки является основным условием качественного реза.
  2. Нажатие кнопки производится только после правильной установки электроинструмента.

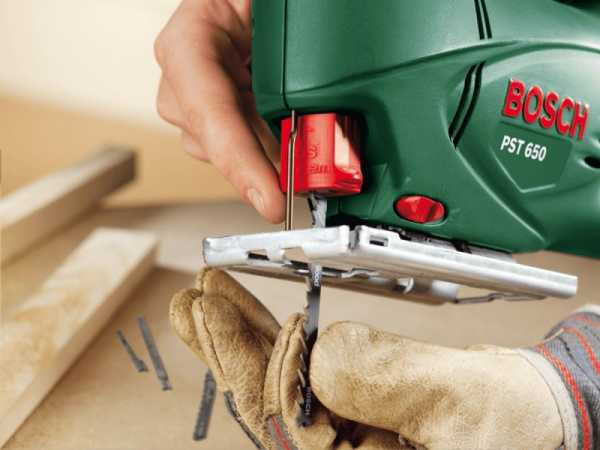

  3. Крепление полотна производится с учетом инструкции каждой модели, так как для каждого аппарата она может быть различной. От правильной установки пилки зависит качество и безопасность работы.
  4. Нужно учитывать, что настольный электролобзик не сможет вырезать абсолютно любой рисунок, так как минимальный радиус скругления практически не бывает меньше чем 2,5 см. Для более тонкой работы нам и понадобится обычный лобзик.

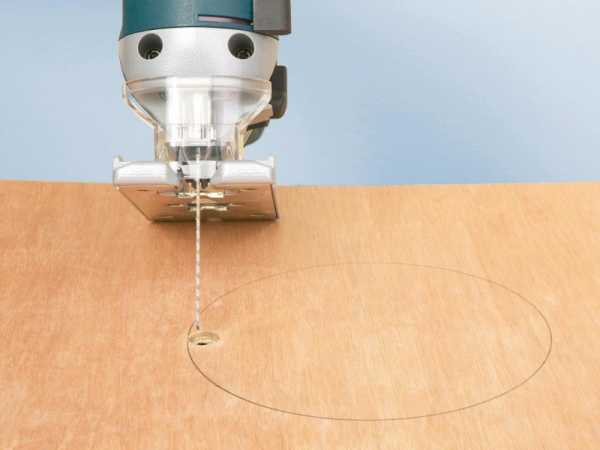

  5. Для пиления посередине поверхности нужно просверлить отверстие в начальной и конечной точке, чтобы туда влезло полотно, а потом уже начинать работу.
  6. При выпиливании ламината лучше производить распил с обратной стороны.
  7. Самым подходящим материалом для художественной резки является фанера толщиной в 5 мм или клееная ель.

Работа лобзиком


Нанесение рисунка

Если вы решили сделать художественное распиливание своими руками, то вам надо знать, как правильно наносить рисунок. Для новичка нужно выбрать рисунок простой, чтобы набить руку. Для начала поверхность обрабатывается шкуркой и уже затем на поверхность, с помощью кнопок, крепится копировальная бумага.

После этого карандашом наводим контуры рисунка. Если он состоит из нескольких частей, то нужно нанести их на фанеру максимально близко, чтобы не производить дополнительные пропилы для каждой части рисунка.

Вырезание рисунка

Затем нужно разрезать лист на несколько частей, для удобства при распиливании, и вырезать рисунки из каждой полученной части. После вырезания нужно обработать кромки деталей и сам рисунок крупной, а потом и мелкой шкуркой и после этого, посадить их соответствующие части, торцами на деревянный клей.

Полученный рисунок покрываем лаком, предварительно убрав пыль с изделия. Выполнив эти рекомендации, вы сможете самостоятельно изготавливать красивые рисунки из дерева.

Комплект лобзика

Длина пилок электролобзика

Пильное полотно является важной частью электролобзика от которого зависит качество и производительность распила. По виду распиливаемого материала они подразделяются на полотна:

  • Дерева.
  • Металла.
  • Пластика.
  • Керамики.

Одной из самых важных характеристик пильного полотна является его длина. Обычно она равняется 75, 85, 100 мм и более. То есть, покупая пилки для электролобзика, обязательно учитывается толщина распиливаемого материала и нужно понимать, что длина покупаемого полотна должна быть больше толщины разрезаемого полотнища.

Зубья ножевого полотна

Для каждого распиливаемого материала шаг зубьев меняется. Для работы по дереву он равняется 2,5—4 мм, а по металлу шаг не превышает 2 мм. Пилки для резки керамики или стекла вообще не имеют зубьев и покрыты специальным алмазным покрытием. А если вы решили распиливать алюминий, то кромка пилы будет иметь волнообразный вид.

При выборе пилки нужно учитывать ее материал:

  1. Высокоуглеродистая сталь придает полотну гибкость и предназначается для распиливания мягких материалов.
  2. Быстрорежущая сталь обладает твердостью и хорошо режет металл.
  3. Твердосплавные пилы предназначены для порезки керамических изделий и газобетона.

Внимательно прочитав про представленные особенности электролобзиков, и просмотрев эту видеоинструкцию, вы сможете быстро и правильно распиливать этим инструментом любой материал.

Как выбрать электролобзик видео:

data-matched-content-rows-num="4" data-matched-content-columns-num="4" data-matched-content-ui-type="image_stacked" data-ad-format="autorelaxed">

Вконтакте

Facebook

Twitter

Google+

Мой мир

anatomia-remonta.ru

рекомендации по выбору современной бытовой модели (100 фото)

При осуществлении распила наиболее востребованным инструментом среди огромного разнообразия считается лобзик, при помощи которого можно легко совершать криволинейные или прямолинейные распилы. Кроме того, он без проблем может справиться не только с деревом, но даже с такими материалами, как керамика, металл или гипсокартон.

Если знать, как выбрать электрический лобзик правильно, то он на долгое время позволит сохранить ваши силы при выполнении различных работ, в не зависимости от степени их сложности. Перед тем, как вы купите лобзик, стоит внимательно изучить его разновидности, а также функционал.

Все производители электрических лобзиков как один говорят о том, что основное отличие этого изделия на сегодняшний день заключается в сокращении до минимума потерь используемого материала при условии достаточно высоких показателей точности.

Отличное качество работы обеспечивается благодаря элементарному устройству лобзика, который состоит из пилки, небольшого редуктора, штока и электрического двигателя.

Основной принцип его работы состоит в быстрой передаче на шток через установленный редуктор необходимой механической электроэнергии. В дальнейшем шток двигает пилку вниз и вверх скоростными поступательными движениями строго перпендикулярно той плоскости, которая обрабатывается.


Согласно замерам, средняя скорость при пилке равна 53 ходам в секунду. Опорная плоскость инструмента выставляется без проблем на любой угол наклона, что обеспечивает максимальную точность распила.

Встречаются настольные лобзики, которые оснащены дополнительно роликом, корректирующим в случае необходимости движение пилки или обыкновенной губкой.

Краткое содержимое статьи:

Какой лобзик подойдет для дома?

Если вы решили остановить выбор на электрическом лобзике исключительно для использования в домашних условиях, то тогда стоит обратить в первую очередь внимание на инструменты с прорезиненной основой, а также упорами впереди, которые выполняются обычно из пластика и мягкой ручкой.

В целом, его использование предполагает выполнение практически любых задач. Если у вас нет времени детально разбираться в различных моделях, то можно просто посмотреть фото лобзика, представленные в магазине и остановить выбор на одной из самых популярных фирм Интерскол. Однако, если есть желание, то можно попробовать и вникнуть в его различные свойства.

Рекомендации по выбору лобзика

Решите, для какого вида работ вы преимущественно будете пользоваться новым аккумуляторным лобзиком. В большинстве случаев более, чем достаточно будет самого обыкновенного бытового инструмента или полупрофессионального средней ценовой категории.

Зачастую дорогие модели действительно оснащены широким функционалом, но дома использовать его не придется, так что получится лишь пустая трата денег.


Если вы хотите купить изделие с большой мощностью, то имейте в виду, что это скажется обязательно на весе инструмента. Готовы ли вы пожертвовать своим удобством ради скорости выполняемых работ?

В случае подбора инструмента для работы в цеху, идеально подойдут сетевые лобзики, поскольку у них есть двуручный хват, который дает возможность выполнить фиксацию заготовки. Особенно удобно такое изделие в случае необходимости выполнения криволинейных резов.

Если вы предполагаете, что инструмент будет использоваться чаще всего в «полевых условиях», то тогда идеальный вариант – это d-образная машина, которая может использоваться и на строительной площадке и дома.

Находясь в поиске изделия с высокой производительностью, стоит обратить внимание на обязательное наличие маятникового хода.

На практике во время работы часто приходится менять частоту хода в зависимости от материала, с которым вы работаете. Лучший помощник в таком случае – это ступенчатый регулятор скорости.

Подошва обязательно должна надежно фиксироваться перпендикулярно режущему полотну. Дополнительным преимуществом может стать наличие накладки из пластика.

В завершение стоит отметить, что электролобзики выпускаются огромным количеством известных брендов. Только изучив большинство из них на предмет соотношения качества с ценой, вы купите действительно хороший инструмент за приемлемые деньги.

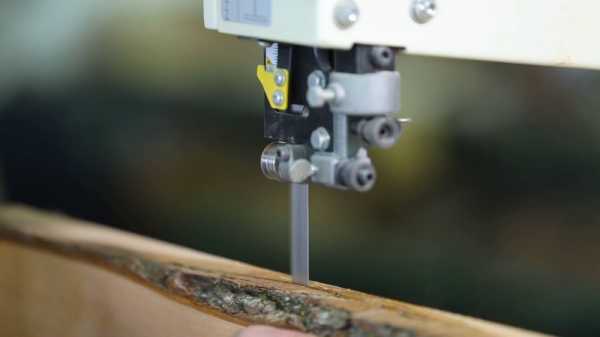

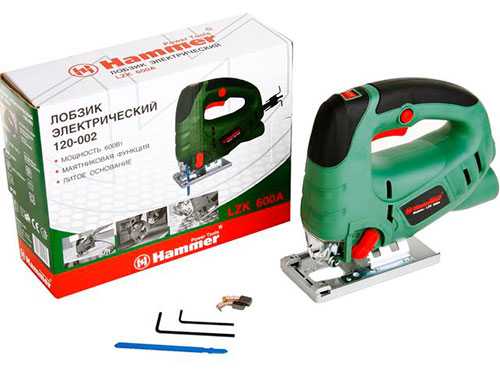

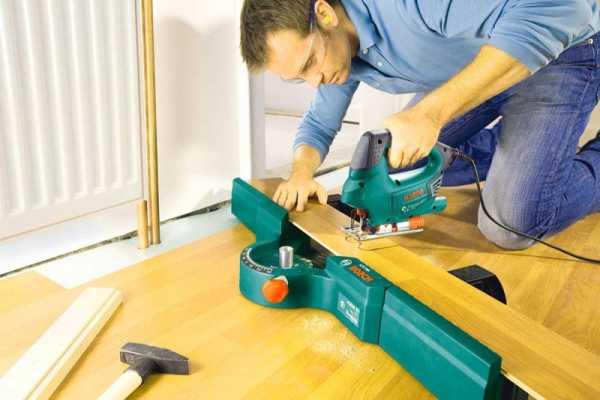

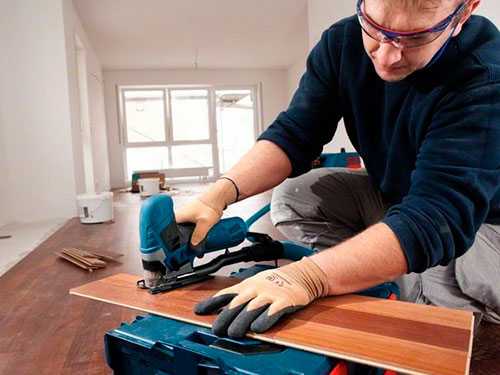

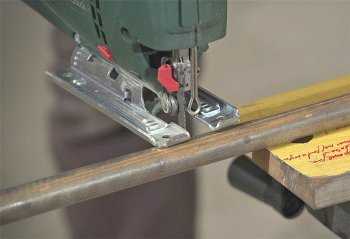

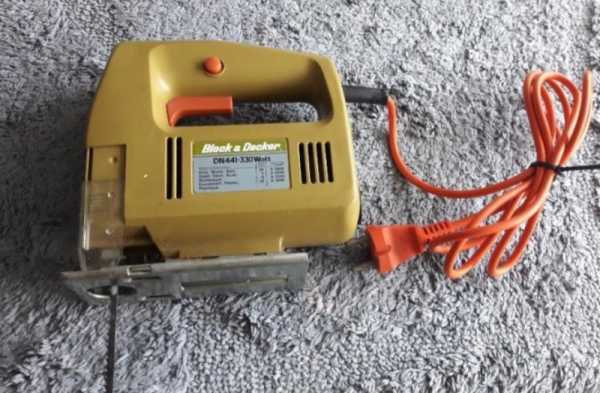

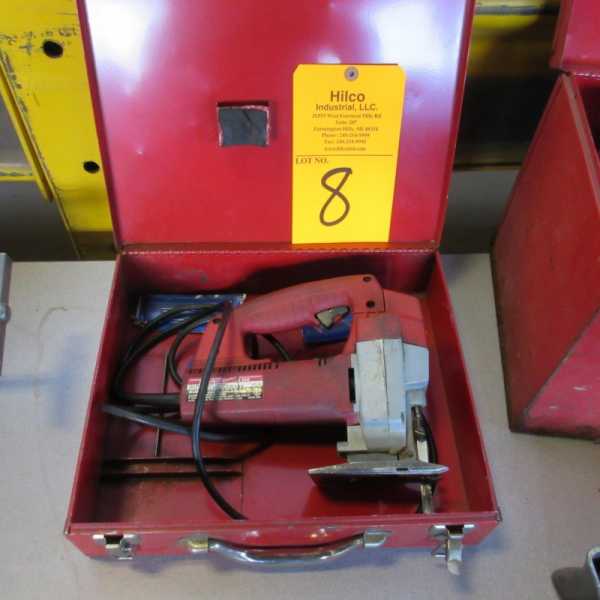

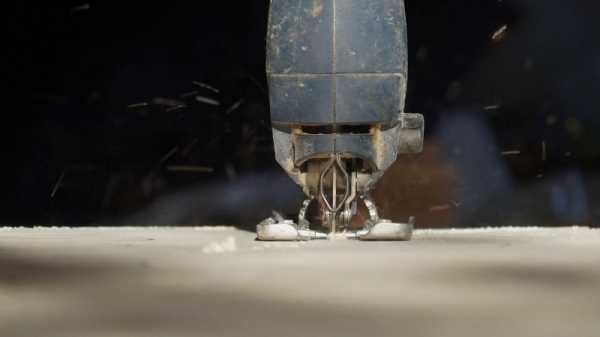

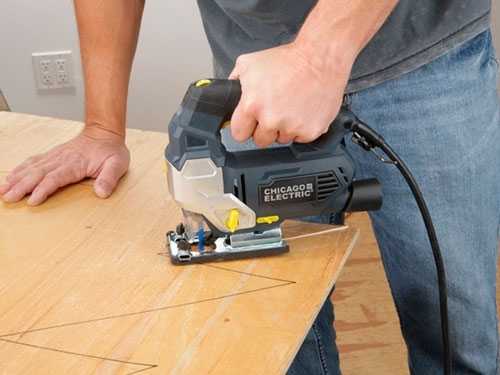

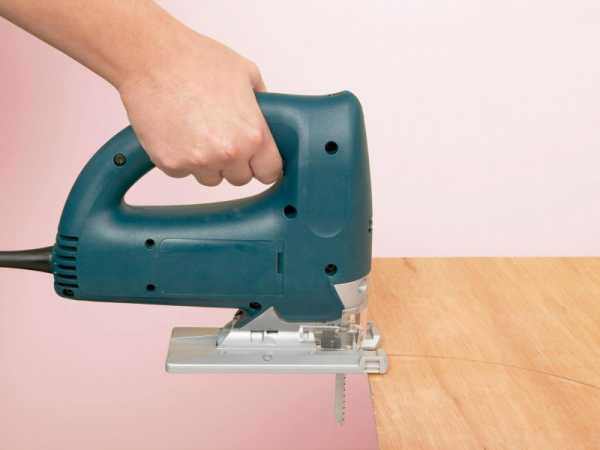

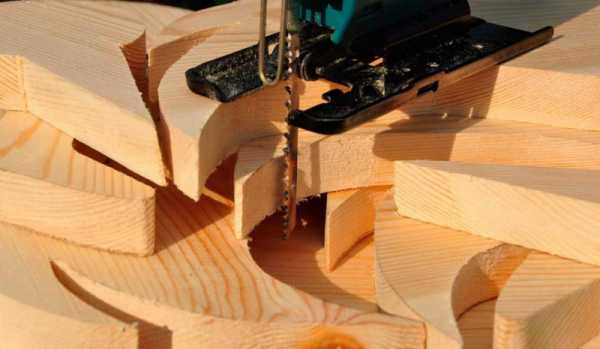

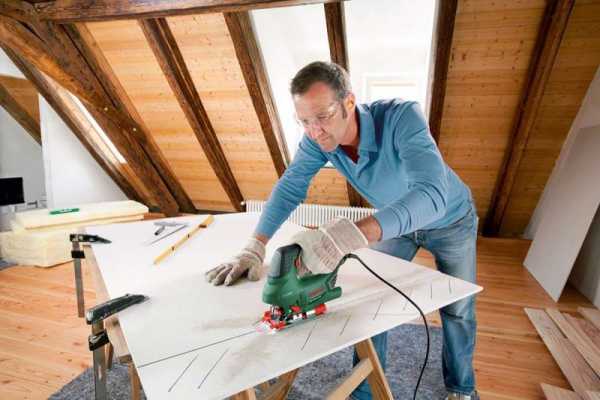

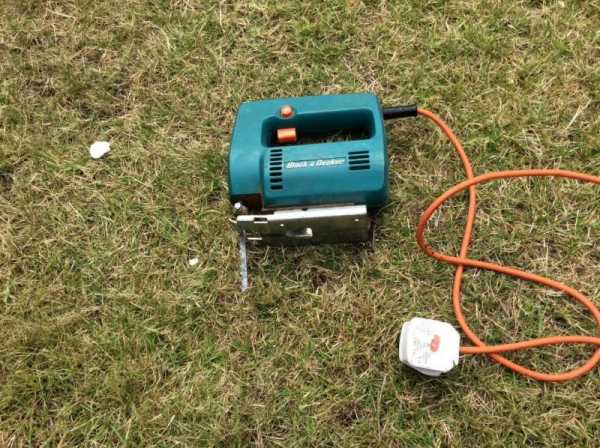

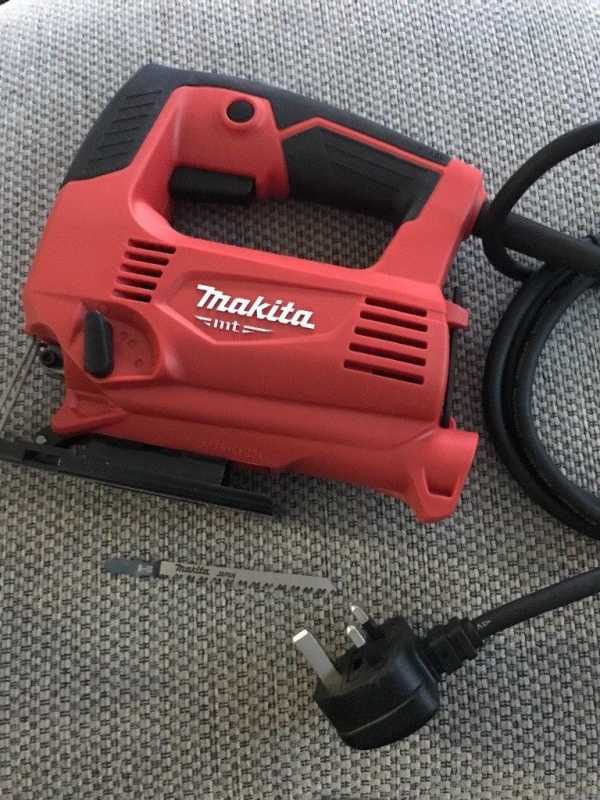

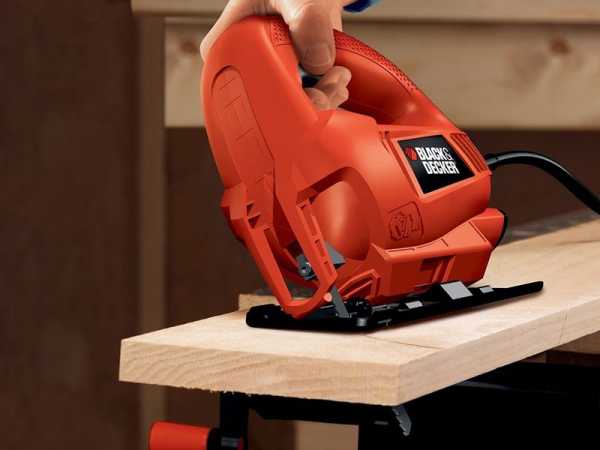

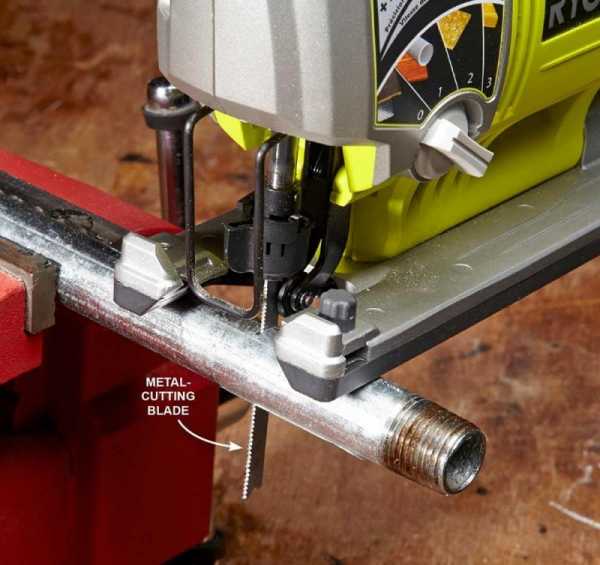

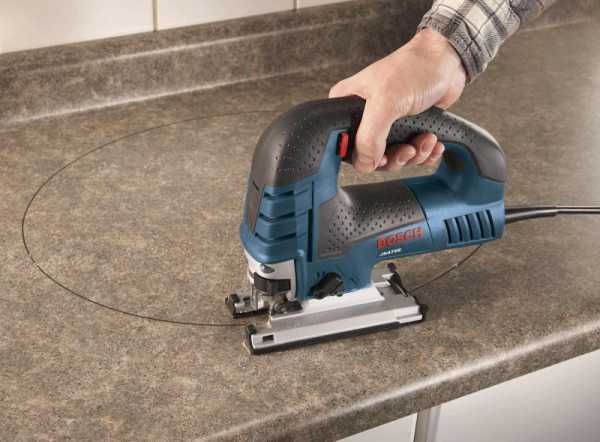

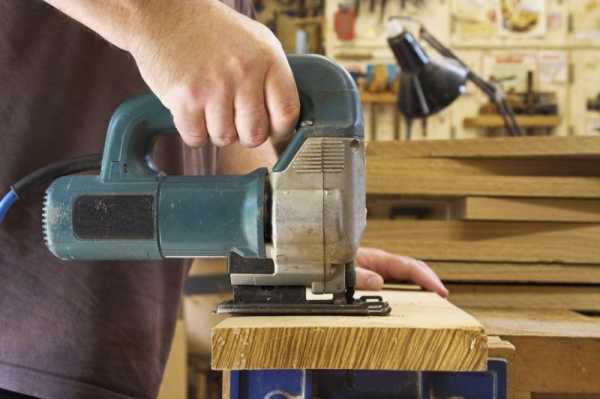

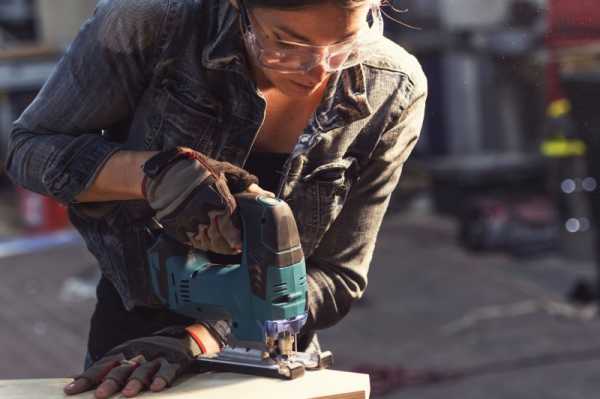

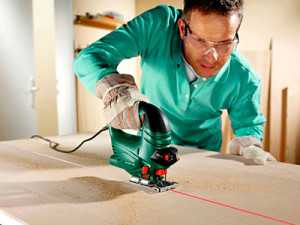

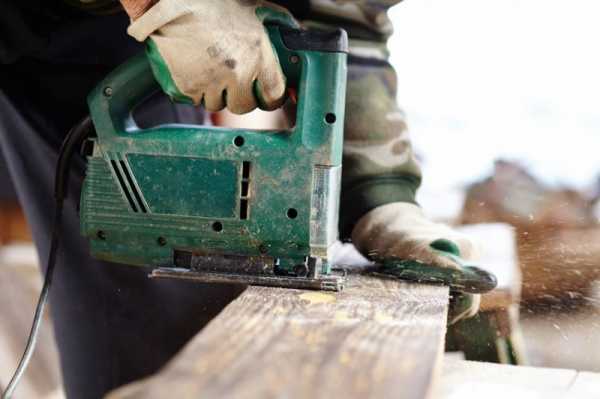

Фото лобзика


Инструменты из раздела:

zdesinstrument.ru

Настольный электролобзик своими руками (+фото) | Своими руками

Реклама

Электролобзик на сегодня это самый обычный инструмент в любой домашней мастерской.  Однако электрический лобзик очень плохо приспособлен для тщательной обработки мелких деталей

Для решения этой казалось бы самой простой задачи я пытался даже зажимать лобзик в обыкновенные тиски пилкой лобзика вверх и потом уже использовать его подошву как маленький столик. Но тогда работать приходилось в близости от пилки электролобзика что при длительной работе небезопасно.

Более того, на имеющемся у меня столе для дисковой пилы есть специальное место и для лобзика, но закрепить его на этом столе можно только с помощью специальной переходной пластины, поэтому устанавливать, а потом снимать лобзик — операция довольно трудоёмкая. А если его не снимать, то он мешает при распиливании заготовок. Так что назрела потребность в изготовлении специального стола для лобзика то есть сделать настольный электролобзик. А тут ещё мне подарили новый электролобзик — уже третий в моём хозяйстве. И работа началась.

Для удобства я решил предусмотреть возможность быстрого демонтажа лобзика со стола, дополнительно повысив таким образом его универсальность.

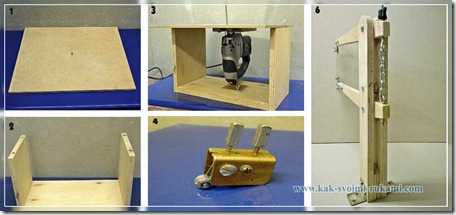

Детали стола. Сначала я хотел сделать столешницу из ламинированной ДСП, но её толщина в 16 мм отнимает слишком много от рабочей длины пилки. Поэтому я остановился на MDF толщиной 8 мм. Возможны, наверно, и другие варианты, но этот материал у меня уже был, что и перевесило окончательно чашу весов при моём выборе. Определив размеры столешницы (400×350 мм), выкроил её и в центре прорезал отверстие соответствующей формы под самую толстую и широкую из имеющихся у меня пилок.

Для крепления лобзика к столу использовал рейки, в которых фрезой выбрал четверти не на полную длину, благодаря чему инструмент можно легко снимать — рейки охватывают подошву с трёх сторон (с боков и сзади), чтобы лобзик выдвигался в направлении вперёд.

Установив пилку в лобзик и просунув её в отверстие столешницы, приклеил крепёжные (они же — направляющие) рейки. А когда клей высох, подчистил пазы шлифовальной шкуркой, удаляя наплывы выступившего клея. Широкие ножки сделал из многослойной фанеры и соединил их снизу основанием такой же ширины. Расстояние от основания до столешницы должно быть на несколько миллиметров больше высоты закреплённого инструмента. Установив столешницу на ножки, подложил под ручку лобзика пластиковую прокладку в качестве распорки. Это, во-первых, уменьшает нагрузку на приклеенные крепёжные рейки, во-вторых, снижает вибрацию и, в-третьих, не позволяет столешнице прогибаться, когда сверху с усилием прижимают заготовку.

Дополнительный направляющий ролик.

В принципе, изготовленное приспособление уже можно было использовать, в чём я убедился, попробовав выпиливать небольшие детали из тонкой фанеры. Требовалось только плотно прижимать заготовку к столешнице, иначе появлялась сильная вибрация.

Но при попытке разрезать по кривой брусок сечением 50×50 мм я столкнулся с тем, что пилка начинала отклоняться от вертикали, и выправить положение не удавалось. Это вообще типичный недостаток электролобзиков, особенно при работе тонкими пилками. Но меня такое положение дел не устраивало.

Для удерживания пилки в вертикальном положении я решил установить дополнительный направляющий ролик в верхней её части, закрепив его в специальном держателе на кронштейне.

Установка направляющего ролика. Держатель ролика имеет П-образную форму сечения. Сделал я его из куска прямоугольной трубы, от которой просто отрезал одну из стенок. При работе лобзика пилка совершает маятниковые движения, и чтобы ролик был всегда прижат к пилке, его надо было подпружинить — я это сделал при помощи тугой пружины кручения. Для установки ролика и пружины на корпусе держателя использовал два болта с гайками. Один — с короткой резьбовой частью диаметром под ролик и пружину, второй — более тонкий, для фиксации зацепа пружины. В передней части корпуса предусмотрел небольшой паз для прохода пилки. Он позволяет устанавливать ролик не только в верхней части пилки, но и, при необходимости, в её середине.

Сверху в корпус держателя ролика вкручиваются крепёжные болты для установки его на кронштейне. Поскольку болты расположены близко друг к другу» поставить гайки-барашки не получилось, и я выточил болты из прутка квадратного сечения.


Ссылка по теме: Какой электролобзик лучше выбрать


Кронштейн для электро лобзика.

Чтобы точно подгонять ролик к пилкам, держатель можно перемещать в трёх плоскостях. Для этого пришлось установить его не непосредственно на кронштейн, а на подвижную фанерную вставку, для которой в верхней перекладине выбрал паз. Чтобы установить ролик напротив пилки, нужно выдвинуть пластину и зафиксировать её гайкой-барашком. После этого, сдвигая корпус держателя вперёд или назад, довести ролик до касания с пилкой.

И наконец, кронштейн крепится к ножке-боковине столика также подвижно, что позволяет поднимать или опускать его вместе с роликом, настраивая на длину используемой пилки.

1.  Столешницу приспособления выкроил из MDF толщиной 8 мм. В центре пропилил отверстие для лобзиковой пилки. 2. Соединил ножки и основание стола. 3. Благодаря направляющим лобзик легко снимать и устанавливать. Под лобзиком закрепил пластиковую пластину-опору. 4.5.  Так выглядит держатель верхнего ролика в сборе.
Держатель верхнего ролика закреплён на регулируемом кронштейне. 6. Детали механизма держателя тонкой пилки изготовлены из многослойной фанеры. Пилку натягивают, закручивая гайку-барашек на болт с головкой-крюком.

Позже я выяснил, что сдвигать корпус держателя ролика вперёд или назад можно и за счёт люфтов в креплении кронштейна к боковинам, наклоняя его в ту или другую сторону. При этом корпус держателя можно жёстко закрепить на выдвижной пластине и тем самым несколько упростить конструкцию приспособления.

После установки ролика я попробовал опилить по дуге брусок сечением 50×50 мм — пилку не увело, как это было раньше. Правда, при крутых изгибах пилку иногда срывало с ролика, но её легко удавалось вернуть на место. Я для этого даже не выключал инструмент — просто оттягивал слегка заготовку вместе с пилкой и ставил на нужное место. И на качестве реза это практически не отражалось.


Читайте также: Верстак своими руками – фото и чертежи


Так как ролик подпружинен, можно включать маятниковый режим — пружина со своей задачей справляется. Кронштейн может в каких-то случаях помешать обрабатывать большую заготовку, поэтому я предусмотрел возможность установки его как справа от пилки, так и слева. Специальный параллельный упор на столешнице приспособления делать не стал — его функцию может выполнить любая рейка, закреплённая струбцинами.

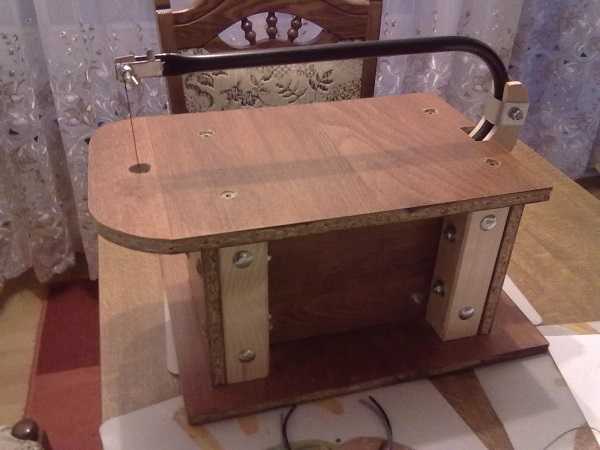

Приспособление для работы пилкой от ручного лобзика. Стол для лобзика доказал свою работоспособность, и на этом можно было бы остановиться, но в такой комплектации у приспособления имелись два очень важных, на мой взгляд, недостатка. Во-первых, криволинейные резы небольшого радиуса пилками электролобзика сделать очень сложно, и во-вторых, толщина реза при их использовании в некоторых случаях слишком большая. Этих недостатков лишены лобзиковый станок и ручной лобзик, на которые устанавливают тонкую пилку. В связи с этим у меня появилось желание обеспечить возможность моему приспособлению работать с такими же тонкими пилками. В его конструкции я решил воспроизвести классическую для лобзикового станка форму держателя.

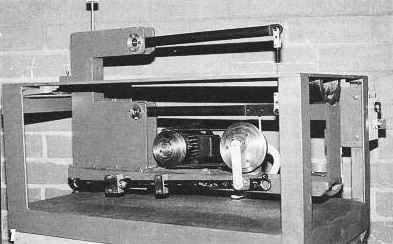

Передаточный механизм для электролобзика

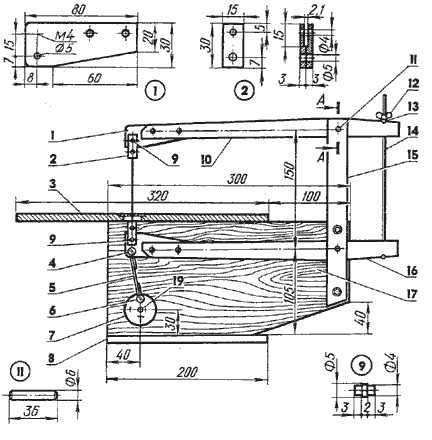

Пилка в моей конструкции натянута между концами двух рычагов, закреплённых на стойке. Возвратно-поступательные движения от лобзика передаются на нижний рычаг (и, соответственно, к пилке) через переходную деталь, с изготовления которой я и начал работу. Один конец этой переходной детали должен зажиматься в лобзике, а другой — выходить над столешницей и крепиться к нижнему рычагу. Поскольку в моём электролобзике — быстрозажимное крепление пилки, пришлось на одном конце заготовки из стальной пластины выточить на шлифовальном круге подобие хвостовика пилки, но только с выступом в передней части — он облегчит установку детали в лобзик. К этому хвостовику я приклепал удлинитель, который просовывается сквозь отверстие в столешнице. Можно было всю эту деталь сделать и цельной, но мне изготовление сборной конструкции показалось более простым.

7. Переходник, предназначенный для соединения привода с рычагом держателя тонкой пилки. 8. Для установки держателя пришлось заменить основание стола на новое.  9. Держатель пилки установлен.   10. Чтобы закрепить пилку, используются отпиленные от ручного лобзика части с зажимами. 11. Подставка под раскраиваемую заготовку при работе гонкой пилкой..  12. Подставка опирается на столешницу и крепится к ножкам-боковинам. 13. Опробовав самодельный станок, убедился, что работает он хорошо.


Ссылка по теме; Как сделать регулируемый верстак своими руками


Рычаги для электролобзика.

Основные детали механизма крепления пилки я вырезал из многослойной фанеры. Соединения в подвижных узлах выполнил на мебельных болтах — резьба у них только на концах. Зажимы пилки использовал от ручного лобзика — купил самый дешёвый и распилил на части. Правда, со временем заменил барашковые гайки на обычные, так как затянуть хорошо пилку от руки не получалось.

Отрезки рамки лобзика прикрутил и к концам каждого рычага, а к ним — зажимы для пилок. Между вертикальными и горизонтальными металлическими частями в местах соединения оставил небольшой люфт, чтобы зажимы для пилок не были жёстко связаны с рычагами.

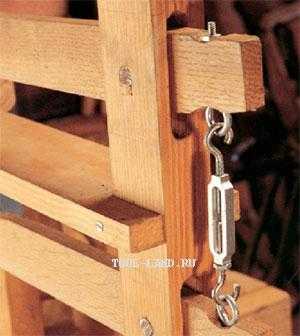

Противоположные концы рычагов соединил натяжным механизмом, в котором использовал стальную цепь и два болта с головкой в виде кольца и крючка. Длины плеча здесь вполне достаточно, чтобы натянуть пилку, закручивая барашковую гайку руками.

В нижнем рычаге просверлил отверстие под болт для соединения с переходной деталью от привода (лобзика).

Чтобы надёжно закрепить эту конструкцию над столешницей приспособления, мне пришлось заменить его основание (на значительно большее по размерам) и к нему на уголках прикрутить стойку с рычагами.

Оставалось сделать подставку на столешницу. Я не стал изобретать что-то сложное: подставка опирается на столешницу и крепится к боковинам приспособления болтами с барашковыми гайками. Зазора между подставкой и столом достаточно, чтобы ключом затянуть или ослабить гайку для смены пилки.

Хочу обратить внимание, что при работе тонкой пилкой нужно установить скорость лобзика на среднее значение, иначе пилка перегревается и лопается. Оптимальную скорость пиления можно определить только опытным путём. Маятниковый режим работы лобзика в этом случае, безусловно, надо отключить.

Испытания я провёл, вырезая шестерёнку 08 см из фанеры толщиной 10 мм. Вполне добротно получилось — сейчас она уже используется. Тонкие детали вырезать ещё проще.

Сбор пыли при работе с электролобзиком.

Последняя задача, которую нужно было решить, — найти простой способ удаления мелких опилок из зоны резания, чтобы они не закрывали линию разметки. На многих станках заводского изготовления установлены встроенные системы отсоса или сдувания опилок. Я решил не усложнять конструкцию, а просто на внешнем кронштейне закрепил хомутом насадку пылесоса, направив её в нужное место.

С.Головков, г. Новочеркасск, Ростовская обл.

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Электролобзик своими руками из электроножа Электролобзик на скорую руку Наш постоянный...
  • Электролобзик и шлифмашинка своими руками Как сделать шлифовальную машинку и...
  • Обработка досок на рейсмусовом станке – как избежать перепадов и “ступенек” 7 способов избавиться от ступеньки...
  • Откатные ворота своими руками (+ фото) САМОДЕЛЬНЫЕ ОТКАТНЫЕ ВОРОТА ИЗ ПОДРУЧНЫХ...
  • Подсвечники в форме животных своими руками (+ чертежи для выпиливания) Забавные деревянные подсвечники для торта...
  • Мини полка с тайником своими руками Как сделать своими руками полку...
  • Полезные советы и идеи для мастера – выпуск 34 Полезные народные советы для дома...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Настольный электролобзик своими руками | ModelMen.ru

    В последнее время меня очень заинтересовало занятие выпиливание лобзиком, даже не знаю с чего бы это. Началось всё с того, что мне понадобилось вырезать несколько шестерёнок из фанеры...

    И пошло поехало. Сначала я выпиливал шестерни вручную, потом подумал, качать мышцу ручным лобзиком это конечно хорошо, но ведь если автоматизировать процесс, то будет гораздо быстрее!

    Итак, для начала познакомьтесь, это ручной лобзик для художественного выпиливания.

    (все фотки в этой статье найдены в Интернете)

    Чтобы пилить нужны пилки, они тонкие как проволока, с острыми зубчиками. Раньше такие пилки продавались в пачке по 50 штук., недавно зашёл в магазин, так эти "бисьмесьмены" их поштучно начали продавать. За вечер можно поломать пару штук таких пилок.

    Для выпиливания нам также понадобится специальный столик, это может быть доска с конусной прорезью, прикрученная к столу шурупами или струбциной.

    Для удобства крепления пилок в станок лучше использовать специальное приспособление, которое будет сжимать контур лобзика, так вы спокойно поменяете пилку без усилий. С помощью деревянного эксцентрика происходит сжатие.

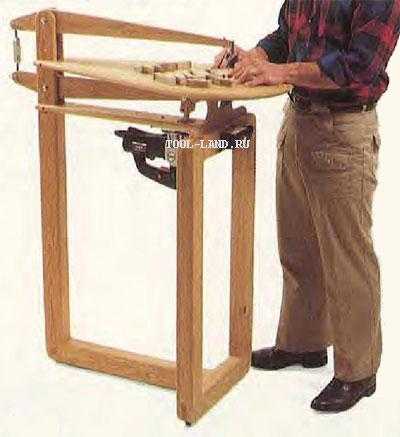

    А теперь про автоматизацию. На следующем фото вы видите настольный электролобзик заводского типа, в Интернете можно найти море различных модификаций. Стоит эта вещь не очень дорого, но даже если очень захотеть в своём городе мне такого не найти, да в принципе и не к чему.

    Промышленные станки это конечно хорошо, но я вероятно попользуюсь им пару месяцев и заброшу это занятие, да и вообще подобный станок как я узнал можно с лёгкостью собрать самому из фанеры и деревянных брусков.



    На следующем фото использован промышленный ручной электролобзик и пружина для возврата пилки.

    Итак, мы можем без проблем собрать настольный электролобзик своими руками в домашних условиях. Я лично так и сделал, но у меня конструкция особая, в этой статье фотографий моих нет, но я обязательно выложу, а также видео в работе.

    Чертежи самодельного электролобзика, хотя многое что тут начерчено можно переиграть на свой вкус.


    Схема принципа работы электролобзика.

    modelmen.ru

    Как сделать электролобзик и станок из электролобзика своими руками

    Идея создания самодельного электролобзика чаще всего обусловлена недостатками, которыми обладает фабричный ручной инструмент. Можно сделать своими руками небольшой настольный станок, который будет включать толкатель, возвратно-поступательный двигатель, систему натяжения пилки. При этом вам не понадобятся сложные чертежи – поняв суть, легко добиться результата.

    Как изготовить собственную установку

    Желание создать самодельный электролобзик может возникать по нескольким причинам:

    1. Нет электропитания в мастерской, но есть возможность пользоваться двигателями внутреннего сгорания малой мощности.
    2. Есть пневматические двигатели, но мощности компрессора не хватает для серийного инструмента.
    3. Питание электродвигателя происходит от аккумуляторов или солнечных батарей, мощности источника недостаточно для применения электроинструмента.
    4. Требуется получить параметры движения пилы, недостижимые при использовании серийного инструмента.

    Сконструировать электролобзик не составляет труда. Типовая структура выглядит так:

    Установку легко приспособить под любой источник крутящего момента. Пара шкивов (один располагается на валу двигателя, другой – приводит в движение кривошипно-шатунный механизм) позволяют варьировать передаточное число, снижая нагрузку на силовой агрегат и позволяя получить нужные обороты (они же отвечают за количество ходов пилы в минуту) на исполнительном устройстве.

    Станок, построенный по приведенной выше схеме, может иметь самую разную конфигурацию, материал изготовления также выбирается индивидуально. Пример готовой установки  имеет такой вид:

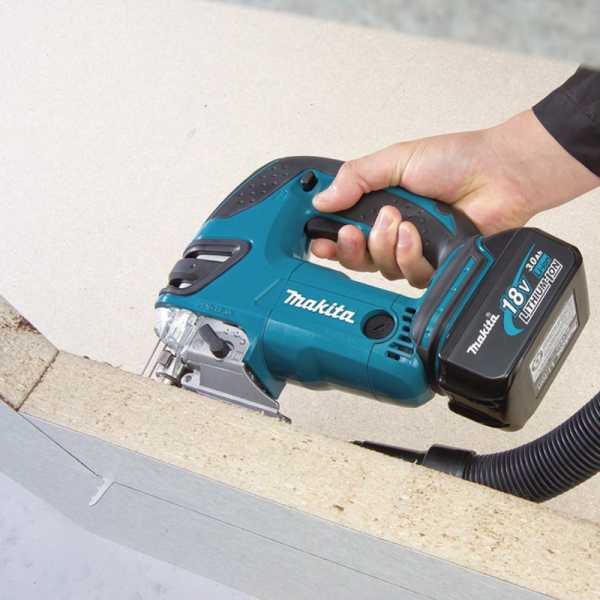

    Недостатки ручного электролобзика

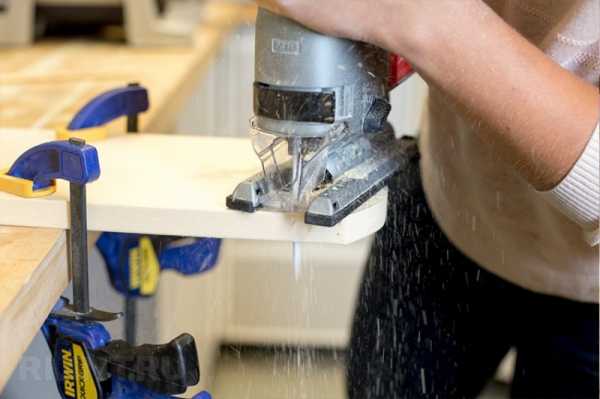

    Ручной электролобзик предназначен для формирования ровных срезов. При этом по мере износа роликов, штока, толкателя может наблюдаться биение пилы и отклонение ее от прямой, изменение угла атаки. Вне зависимости от качества узлов инструмента, всегда присутствуют следующие особенности:

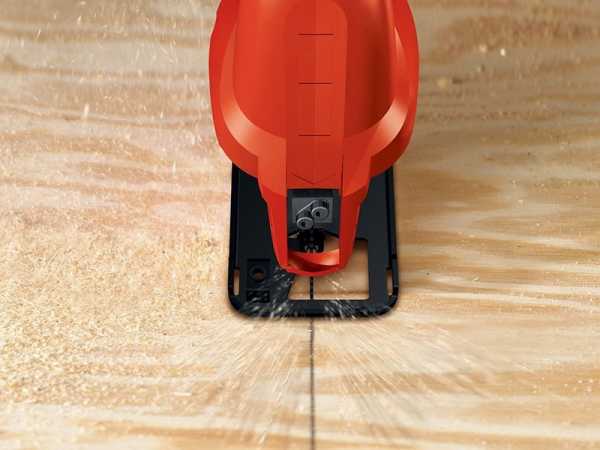

    1. При затуплении пилы наблюдается отклонение от прямой при распиле материала неравномерной плотности (например, ДСП низкого качества). Пила способна уйти с линии реза, встретив сучок в древесине.

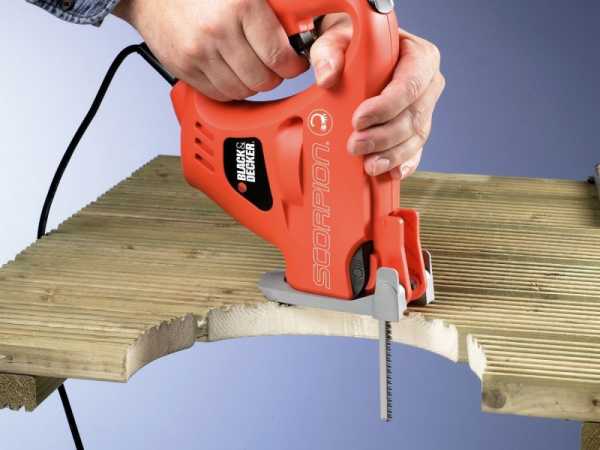

    2. При попытках сделать фигурный радиусный пропил, можно наблюдать следующую картину: верхняя линия реза, за которой следит работник, идет по точной траектории, нижняя – отклоняется, уходит в сторону, радиус становится больше. Чем выше износ инструмента и ниже острота пилы, тем сильнее выражено данное явление.
    3. С некоторыми материалами нельзя работать, используя подхват или нижнюю подачу пилы. От плотника требуется крайне равномерно вести инструмент вперед, что невозможно сделать очень точно, в результате наблюдается биение пилы по траектории входа и выхода.

    Еще сложнее работать с тонкими, предназначенными для фигурных резов пилами. Если нет практики, добиться хорошего результата весьма сложно, особенно на толстой плите или материалах из дерева. Рассмотрим, как можно сделать работу столяра проще, а результат — лучше.

    Стандартные решения

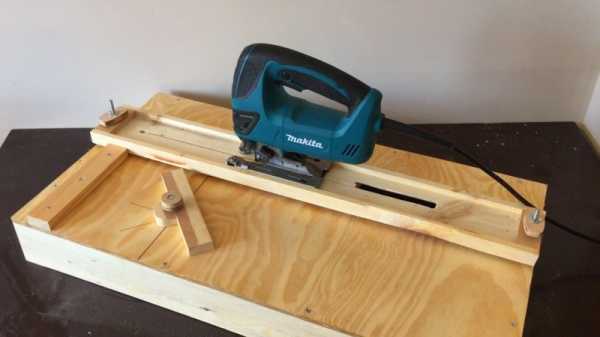

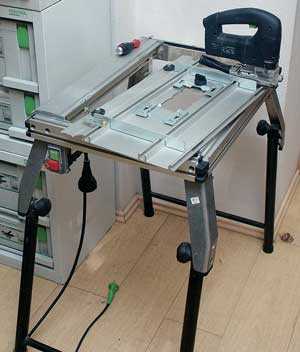

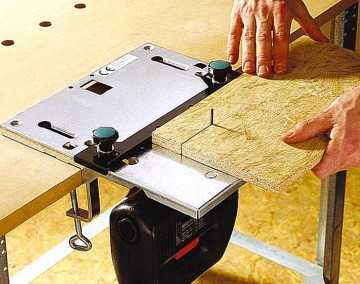

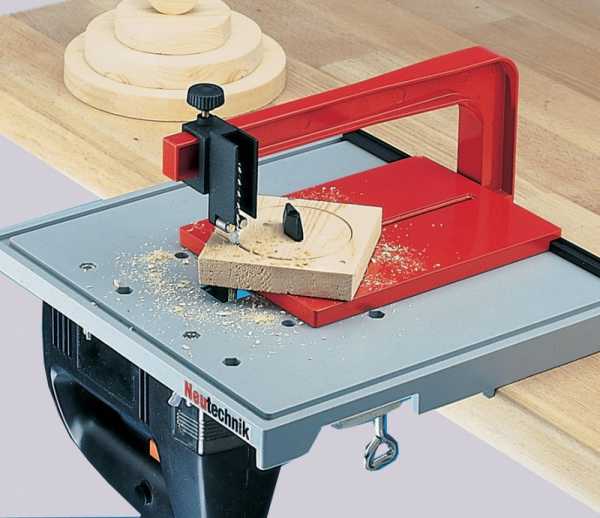

    Станок из ручного электролобзика делается на основе простого столика. Это приспособление распространено, изготавливается серийно, образцы можно увидеть на фотографиях ниже.

    Механика работы проста:

    • Лобзиковый станок четко фиксирует инструмент, гарантируя отсутствие влияния человеческого фактора (рука может вести электролобзик неровно).
    • Наличие опоры позволяет двигать устройство без отклонений по траектории.

    С помощью столика лобзики начинают резать по прямой, однако возможности такого приспособления ограничены. Если снять боковой упор и попытаться вести заготовку, формируя криволинейный рез, возникают те же проблемы отклонения пилы. Решить проблему можно применением простой пилы, жестко закрепленной парой роликов. Делать фигурные резы теперь удобно и быстро. Как выглядят самоделки и промышленные изделия данного типа показано на следующих фото.

    Устройства натяжения для фигурных резов

    Для выполнения очень тонких и точных фигурных резов можно сделать станок из электролобзика с системой натяжения пильного полотна. Идея создания своими руками состоит в следующем:

    1. Используется очень тонкая пила, в идеале – для ручного лобзика.
    2. К штоку электроинструмента присоединена струбцина, которая будет натягивать режущее полотно.
    3. Система стабилизации траектории движения будет регулировать как одну свободу хода, так и две (горизонталь и вертикаль).

    В качестве натяжного блока применяется струбцина ручного лобзика, к которой изготавливается переходник, в свою очередь вставляемый в зажимное приспособление штока электроинструмента. Для обеспечения регулировки одной свободы движения применяется пара уголков и болт. Результат реализации идеи представлен на следующем фото.

    Пила обеспечивает четко вертикальное движение, можно создать хорошее натяжение, однако в горизонтальном направлении есть обязательное биение. Полотно идет с подхватом, двигается не по прямой.

    Развитие данной идеи – на следующем фото. Здесь двигается фиксирующая траекторию деталь, а металлическая струбцина обеспечивает жесткость конструкции и механическое сопротивление.

    Система стабилизирована в двух степенях свободы, сделанный с ее помощью рез – аккуратный и точный. Применяя шнур с алмазным покрытием для ручного лобзика, можно резать стекло без формирования неаккуратных сколов на краях.

    Приспособления для крайне тонких работ

    Если необходимо действовать крайне деликатно и медленно, потребуется снизить усилие на режущем полотне и одновременно обеспечить сильное натяжение и точное движение пилки. Для этого самодельный электролобзик оснащают распорными устройствами с длинными плечами.

    Электроинструмент при этом действует не в зоне реза, а на некотором отдалении. Это позволяет, в зависимости от пожеланий столяра, регулировать усилие, скорость и амплитуду движения пилы. Один из вариантов реализации идеи представлен на следующем фото.

    В зависимости от потребностей мастера, конструкция может выполняться из стали, иметь дополнительные фиксирующие зоны, электроинструмент устанавливаться не жестко, а с возможностью движения в пределах своей опорной балки.

    На практике такие решения применяются редко. Для тонких работ, которые выполняются постоянно, гораздо выгоднее приобрести специализированный лентопильный станок, который обеспечит качество и производительность.

    Как видно из представленных конструкций, электролобзик можно сделать даже из швейной машинки, имеющей движущийся шток.

    tehnika.expert

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
