Зерноуборочные комбайны от лидирующей в отрасли компании John Deere

Любую технику следует выбирать исходя из бюджета и потребностей. Если же средства не стесняют, а качество работы необходимо самое высокое, стоит обратиться к лучшим мировым производителям. Именно они имеют многолетние традиции, научную и техническую базу, а также высококачественных инженеров. Компания John Deere производит комбайны, которые являются одними из самых лучших в мире.

Зерноуборочные комбайны Джон Дир (John Deere)

Компания John Deere была основана еще в 1837 году, когда основатель Джон Дир в США в штате Иллинойс в своей кузнице изготовил первый плуг из полированной стали, который значительно помог первопроходцам оставлять ровные борозды в тяжелом грунте прерий. С тех пор поменялось многое, но не стремление компании помочь всем, кто занимается земельными работами, будь то подрядчик, землевладелец, строитель или фермер. Производитель заботится о качестве своей продукции, надежности, а также о том, чтобы были использованы только передовые технологии.

Одним из направлений компании является производство зерноуборочных комбайнов, которые срезают стебли, а затем очищают зерно и направляют его в бункер. На рынке можно найти несколько серий машин, среди которых каждый сможет подобрать оптимальную для своего хозяйства технику.

Особенности

Компания John Deere производит одни из самых лучших и точных комбайнов в мире, которые используют только самые современные технологии. На выбор представлено две уникальных трансмиссии: первая система автоматического переключения, которая обеспечит плавное управление скоростью даже на холмистой местности; вторая система ручная и представлена тремя скоростями, которые переключаются кнопками на приборной панели, однако для этого необходимо остановить машину.

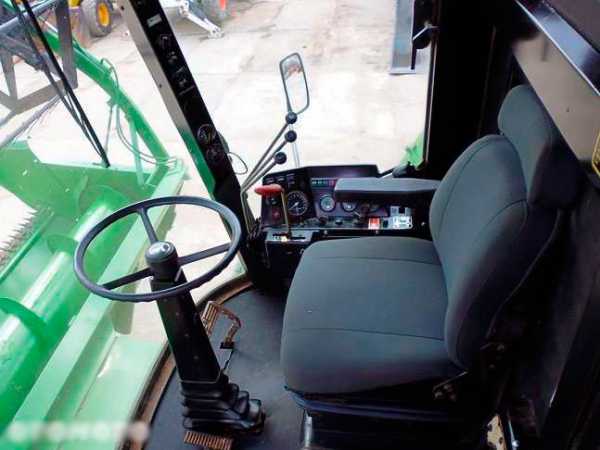

Многие машины также оборудованы кабиной класса премиум, которая предоставляет огромное панорамное стекло, удобное сидение, кондиционер и подогрев, аудиоподготовку, а также удобные органы управления. А многофункциональный дисплей покажет всю важную информацию о работе, а также через него можно войти в режим AutoTrac. Это функция автоматического вождения, которая будет отслеживать положение комбайна и самостоятельно удерживать траекторию с заданной водителем точностью. Также представлена возможность калибровки и мониторинга за системой, а некоторые модели оснащаются телеметрией, благодаря чему за работой комбайна можно следить отдаленно.

Новая система обмолота более бережно обрабатывает культуру, что существенно влияет на качество зерна и соломы, благодаря чему повышается эффективность всего процесса. Навесное оборудование также оснащается гидравлической системой, которая скомпенсирует любую неровность и позволит работать на местностях любого характера. Также этому поспособствует и система HILLMASTER, которая на холмистой местности не позволит зерну скапливаться в какой-то одной зоне, что сохранит эффективность и качество.

Преимущества и недостатки

Преимущества:

  • Покупая технику от компании John Deere можно полностью быть уверенным, что она будет служить долго и эффективно, так как за почти 180-летнюю историю производитель сделал себе имя и заслужил хорошую репутацию;
  • Машины оснащены современными технологиями, которые увеличивают эффективность работы, а также значительно повышают уровень комфорта для водителя;
  • Наличие лицензированных дилеров и довольно простой доступ к запасным частям позволят чувствовать себя уверенно и не боятся поломок;
  • Компания периодически проводит семинары, которые направлены на обучение и знакомство людей с техникой, что поможет выбрать оптимальную модель, а также правильно эксплуатировать машины.

Из недостатков можно отметить лишь тот факт, что из-за обилия компьютеризированных систем самостоятельный ремонт может быть недоступен.

Серии

Каждая серия имеет свои индивидуальные особенности, и является логическим продолжением более старых моделей, однако в сравнении с прошлыми компания изменила обозначение серий. С 2009 году началось производство моделей под обозначение W и T, а с недавних пор появилась еще и S, которая принесла самые мощные машины.

Стоит отметить, что многие более старые машины, которые были произведены до 2009 года, всё также остаются довольно востребованными. По уровню оснащения и качеству работы они по-прежнему работают наравне со многими новыми машинами других фирм.

Например модель 1550 CSW оснащалась гидростатической трансмиссией, мощным двигателем на 225 лошадиных сил, просторной и комфортабельной кабиной с прекрасной шумоизоляцией, автоматической системой управления жаткой и многим другим, что делает данный комбайн одним из популярнейших на вторичном рынке.

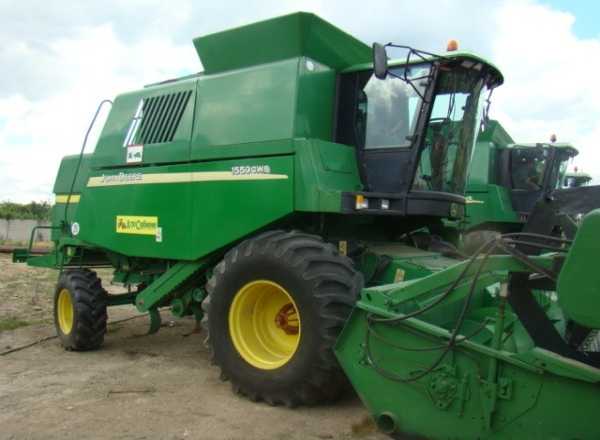

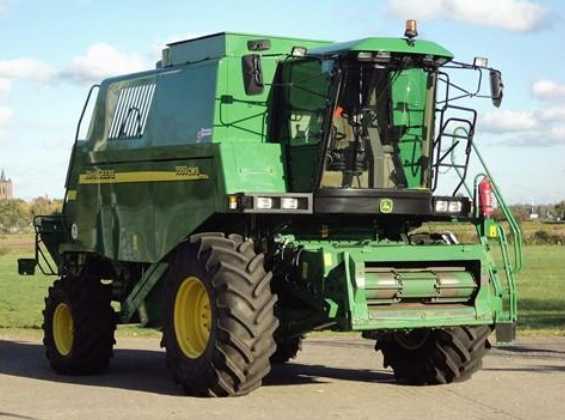

Фото комбайна John Deere 1550 CSW

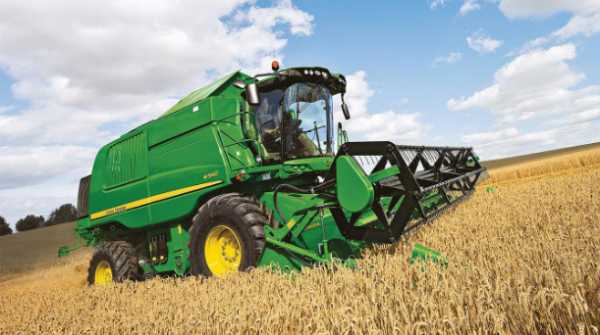

W

Пожалуй, это самые надежные и простые машины, так как на них устанавливаются только проверенные временем элементы, которые покажут отличную эффективность и безотказность работы, а также простое обслуживание и эксплуатацию. Например, двигатель установлен с одним турбокомпрессором, тогда как с двойным на Т-серии способен выдать на порядок больше мощности, однако и нагрузка на него идет колоссальная. Трансмиссия доступна только трехступенчатая с кнопочным управлением. В остальном же, кабина и компьютерные системы используются стандартные.

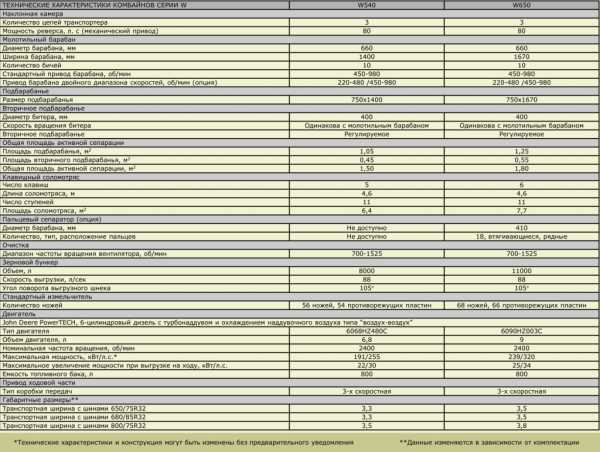

Тех. характеристики зерноуборочных комбайнов Джон Дир серии W:

МодельW540W550W650W660
Мощность реверса жатки, л.с.80808080
Диаметр/ширина молотильного барабана, мм660/1400660/1400660/1670660/1670
Диапазон скорости барабана стандарт/пониженная, м/с 16,4-35,6/8,3-17,616,4-35,6/8,3-17,616,4-35,6/8,3-17,616,4-35,6/8,3-17,6
Число/длина клавиш соломотряса, м5/4,65/4,66/4,66/4,6
Частота вращения вентилятора очистки, об/мин750-1600750-1600750-1600750-1600
Объем бункера, л80008000/10000 (на ровной поверхности)80008000/11000
Мощность двигателя, л. с.255290320350
Объем топливного бака, л800800800800
Вес, кг12720125801353013620

Видео обзор зерноуборочных комбайнов John Deere серии W:

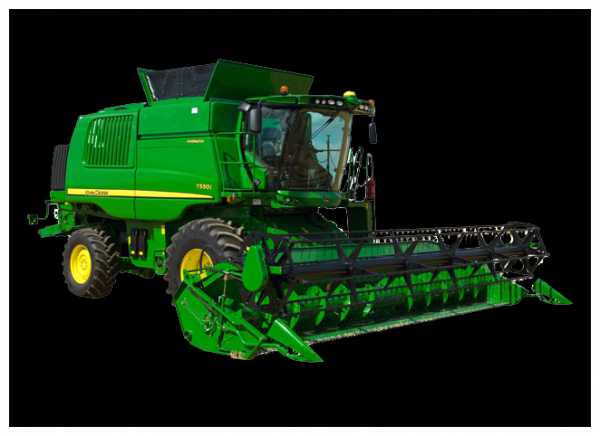

T

Пожалуй, это самые мощны комбайны, которые направлены на максимальную эффективность и качество работы. Система очистки была максимально улучшена, чтобы добиться самых высоких результатов при сепарации зерна и соломы, а качество продукции было эталонным.

Технические характеристики:

МодельT550T560T660T670
Мощность реверса жатки, л.с.80808080
Диаметр/ширина молотильного барабана, мм660/1400660/1400660/1670660/1670
Диапазон скорости барабана стандарт/пониженная, об/мин475-1030/240-510475-1030/240-510475-1030/240-510475-1030/240-510
Число/длина клавиш соломотряса, м5/3,255/3,256/3,25 6/3,25
Частота вращения вентилятора очистки, об/мин750-1600750-1600750-1600750-1600
Объем бункера, л8000100001100011000
Мощность двигателя, л. с.290350350400
Объем топливного бака, л800800800800
Вес, кг14240-1474014480-1498015290-1579015290-15790

На видео комбайны Джон Дир серий T, S, W:

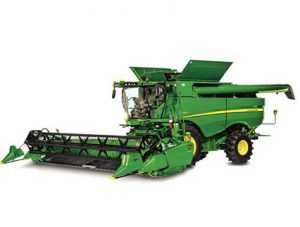

S

Это новая серия, которая только появилась в Европе. Она впитала в себя наилучшие достижения последних лет и может убрать различные зерновые культуры без длительного переоснащения. Лучше всего она подходит именно для тяжелых условий эксплуатации, где нужна большая мощь, эффективность и точность, так как потери зерна не превышают 1%, что стала возможным благодаря однороторной схеме. Новая система также обеспечивает лучшую плавность хода и равномерность уборки, а процент поврежденного зерна не больше 0,2.

Эта серия также может похвастаться и крупнейшим в мире бункером, объем которого составляет 14100 литров. Это увеличивает интервал между разгрузками. Чтобы справиться с увеличенной вместимостью, инженеры также подняли и скорость разгрузки, которая, между прочим, является быстрейшей в мире.

Система автоматического управления не только следит за траекторией движения, но и позволяет уменьшить затаптываемость почвы, благодаря движению комбайна по одним и тем же путям.

Технические характеристики комбайнов серии S:

МодельS550S660S680
Диаметр/ширина молотильного барабана, мм 610/3124762/3124762/3124
Диапазон скорости барабана стандарт/пониженная, м/с380-1210/220-550380-1000/210-550380-1000/210-550
Частота вращения вентилятора очистки, об/мин620-1200620-1350620-1350
Объем бункера, л89001060014100
Мощность двигателя, л.с.271320473
Объем топливного бака, л7979501250

Видео обзор комбайнов Джон Дир серии S:

allspectech.com

Комбайны Джон Дир (John Deere) — модели их характеристики

Комбайны John Deere давно известны своим высоким качеством и надежностью. Для сборки этих машин используется многолетний опыт сотрудников компании и самые последние технологии. Внедренные фирменные опции существенно выделяют модели Джон Дир на фоне техники от других производителей. Правильно подобранные элементы и механизмы делают агрегаты более устойчивыми и эффективными, независимо от погодных условий.

Комбайны Джон Дир – модельный ряд

Одни из главных преимуществ техники этой марки – их высокая мощность, эффективность и длительный рабочий ресурс. Продуманное устройство комбайна Джон Дир позволяет ему справиться со своими задачами там, где другая техника оказывается бессильной.

Модельный ряд зерноуборочной техники John Deere представлен множеством разнообразных моделей. Каждая из них выделяется индивидуальной комплектацией и заводскими параметрами. Но есть особенности, которые объединяют все машины Джон Дир. В их число входит простота в применении и неприхотливость в обслуживании.

Агрегаты John Deere создаются преимущественно для работы на крупных угодьях. Они станут надежными помощниками при сборке зерновых и кормовых культур на территориях со сложным рельефом.

В комплектации машин предусмотрено большое количество полезных функций, настройки которых можно произвести буквально в несколько нажатий кнопок. Это позволяет отрегулировать основные рабочие механизмы, и собрать большое количество урожая в любых, даже наиболее сложных условиях.

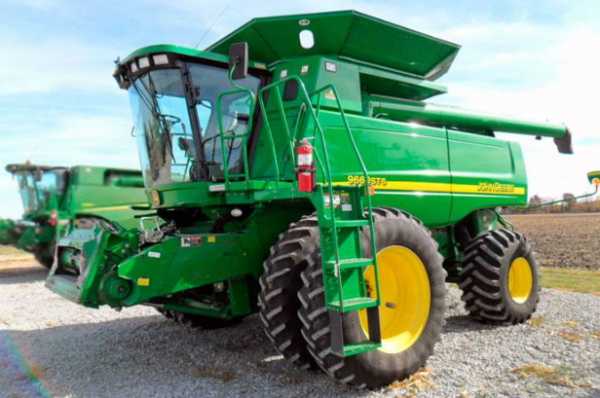

Комбайн Джон Дир 9670 STS – описание машины

Эта модель оснащена надежным мотором PowerTECH, объемом 9 л. Среди преимуществ ДВС выделяется точная аппаратура для подачи горючего, а также скромный расход горючего. Мотор оборудован турбонаддувом, работу которого можно регулировать в зависимости от условий.

Для подачи зерновой массы комбайн оснащен специальным 3-лоточным механизмом. Он снижает вероятность склеивания зерна и образование комьев. Эта система дает возможность увеличить скорость работы при сборке зерна с повышенной влажностью.

Зерноуборочные машины в этой комплектации оборудованы качественной системой обмолота. Ширину жатки можно регулировать в диапазонах от 6,1 до 9,15 м.

Производитель до мелочей продумал доступ к основным смазочным и регулировочным механизмам. Благодаря этому временной интервал между заменой смазки был увеличен до 50 моточасов.

Технические характеристики комбайна включают:

  • мощность – 358 л. с.;
  • емкость топливного резервуара – 950 л;
  • вместительность бункера для зерна – 10600 л;
  • скорость разгрузки бункера – 77 л/сек.;
  • масса без жатки – 14,81 т.

Модель оснащена новейшей системой автоматизации. Для настройки рабочих механизмов комбайн оборудован современной компьютерной панелью. Это делает машину серии S одной из самых технологичных в своем классе.

Комбайн Джон Дир 9660 STS – параметры агрегата

Эта модель входит в число самых воспопулярных машин для работы на угодьях крупных предприятий. Солидный показатель автоматизации и комфортабельные условия работы оператора обеспечивают высокую эффективность комбайна. Он показывает завидную эффективность практически при любых погодных условиях и типе ландшафта местности.

Базовая комплектация машины состоит из 8-литрового фирменного мотора John Deere. Двигатель обладает солидным запасом мощности и впечатлительным рабочим ресурсом.

Роторный комбайн отличается скромным расходом горючего и низким содержанием вредных веществ в отработанных газов. Все запчасти модели изготовлены из каленых металлов, обладающих стойкостью к коррозии.

Параметры включают:

  • мощность – 305 л. с.;
  • емкость топливного резервуара – 960 л:
  • вместительность бункера для зерна – 8800 л:
  • скорость разгрузки бункера – 77,5 л/сек.;
  • масса без жатки – 13,52 т.

Несмотря на большой вес, эта модель обладает сравнительно скромными габаритами. Такая комбинация позволяет успешно использовать машину на территориях под уклоном.

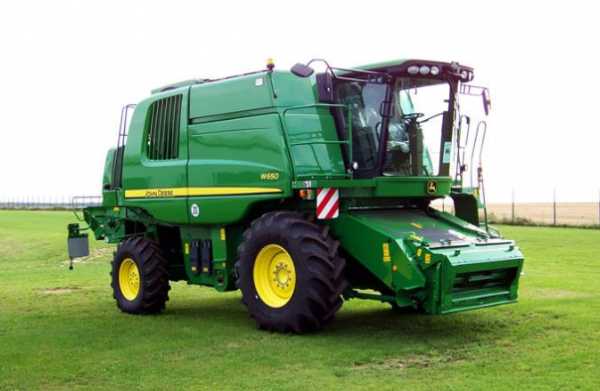

Комбайн Джон Дир W650 – преимущества модели

В комплектацию этого агрегата входит надежный 9-литровый двигатель PowerTECH. Нередко этим мотором оборудуется зерноуборочный комбайн Акрос. ДВС обладает высокими тяговыми параметрами и способностью выдавать максимальный крутящий момент при работе на номинальных оборотах.

Трехскоростная трансмиссия дает модели Джон Дир возможность передвигаться в большом скоростном диапазоне.

Для сбора урожая в конструкцию этой машины включен качественный молотильный барабан, шириной 1,67 м и диаметром 66 см. Для обмолота отдельных культур скорость молотила можно настроить в диапазонах 240/510 об/мин.

Очистка зерна выполняется фирменным вентилятором Quadra-Flo. Скорость его вращения можно отрегулировать в режимах 750 и 1600 об/мин.

Ширина захвата жатки комбайна составляет 7,6 м. Этому элементу свойственна высокая стойкость к износу и низкие потери при уборке зерновых культур.

Характеристики машины Джон Дир включают:

  • мощность – 320 л. с.;
  • емкость топливного резервуара – 700 л;
  • вместительность бункера для зерна – 8000 л:
  • скорость разгрузки бункера – 88 л/сек.;
  • масса без жатки – 13,53 т.

Для удобного использования эксплуатации модели Джон Дир в ее конструкцию входит просторная кабина. В ней предусмотрены системы подогрева и вентиляции воздуха, мягкое водительское сиденье и сенсорная панель.

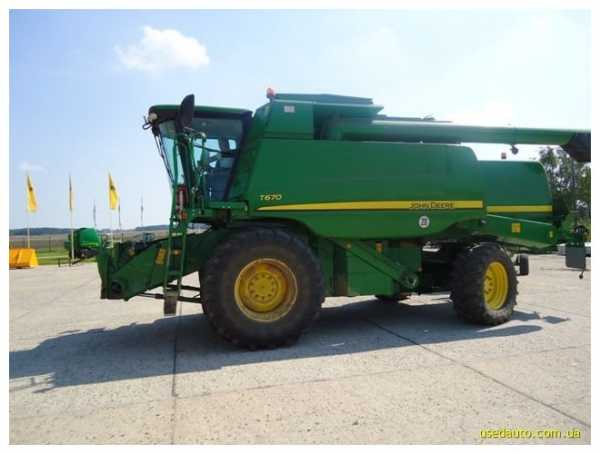

Комбайн John Deere T670I – базовая комплектация

Среди особенностей этой машины выделяется способность быстро собрать зерно, не повреждая урожай и слому. Модель оснащена современной системой обмолота. Она дает возможность отделить максимальное количество зерна в условиях высокой влажности грунта. Детально о возможностях комбайна расскажет видео.

Для снижения утомляемости оператора в комплектацию агрегата включена система AutoTrac с функцией автопилота. Благодаря ей, водителю необходимо вмешиваться в работу комбайна только для объезда препятствий и осуществления поворота.

Новая система Harvest Smart предоставляет данные о скорости работы молотильного барабана, вентиляции сепарирующего механизма и положении очистительных решет.

Характеристики модели Джон Дир включают:

  • мощность – 400 л. с.;
  • емкость топливного резервуара – 800 л:
  • вместительность бункера для зерна – 11000 л:
  • скорость разгрузки бункера – 80 л/сек.;
  • масса без жатки – 14,33 т.

Кабина агрегата дает оператору широкий угол обзора местности. Она оборудована отопительной и вентиляционной системами, а также удобным сиденьем и информативным сенсорным дисплеем.

Комбайн Джон Дир 1550 – характеристики агрегата

Основная область применения этой машины – уборка зерновых, масличных и зернобобовых культур. Модель выделяется высоким качеством сборки, надежностью и устойчивостью при работе на территориях под уклоном.

В комплектацию агрегата Джон Дир входит улучшенный молотильный однобарабанный механизм. Его конструкция, а также большой диаметр и вес барабана обеспечивают мягкий и качественный обмолот зерна. Скорость вращения устройства можно регулировать в диапазонах 150/400/420/1100 об/мин.

В конструкцию системы очистки зерна входит качественный лопастной вентилятор, регулируемые заслонки и 2-каскадный решетный стан. Вентилятор способен вращаться на скорости 550 и 1250 об/мин.

Характеристики комбайна Джон Дир включают:

  • мощность – 230 л. с.;
  • емкость топливного резервуара – 470 л;
  • вместительность бункера для зерна – 6000 л;
  • скорость разгрузки бункера – 60 л/сек.;
  • масса без жатки – 11,4 т.

По желанию покупателя модель оснащается открытым или закрытым зерновым бункером с устройством быстрой выгрузки зерна.

Комбайн Джон Дир 955 – особенности машины

Этот качественный агрегат выделяется высокой мощностью, стойкостьюк износу основных рабочих механизмов, а также надежностью. Дизельный двигатель модели обладает солидным запасом мощности. Это позволяет использовать комбайн в условиях с переменными нагрузками.

Усиленная несущая конструкция делает агрегат Джон Дир устойчивым перед разными твердыми препятствиями. При наезде на предмет весь удар принимает на себя нижняя часть корпуса, которая оснащена дополнительными ребрами жесткости.

Параметры включают:

  • мощность – 105 л. с.;
  • емкость топливного резервуара – 175 л;
  • вместительность бункера для зерна – 4000 л;
  • скорость выгрузки бункера – 45 л/сек.;
  • масса без жатки – 9,8 т.

Машина демонстрирует повышенную устойчивость при работе на территории под уклоном. Ступенчатая механическая КПП позволяет комбайну передвигаться в широком диапазоне скоростей.

Комбайн Джон Дир 9500 – параметры агрегата

Эта машина успешно совмещает высокое качество сборки и эффективность. Среди ее отличительных особенностей выделяется маневренность и низкий расход горючего.

В комплектацию комбайна Джон Дир входит 6-цилиндровый дизельный ДВС с воздушным или жидкостным охлаждением на выбор покупателя.

Трансмиссия агрегата состоит из гидравлического мотора и качественного насоса. КПП работает в трех скоростных режимах. Скорость передвижения составляет от 1,7 до 32 км/ч.

Параметры комбайна включают:

  • мощность – 186 л. с.;
  • емкость топливного резервуара – 530 л;
  • вместительность бункера для зерна – 6000 л;
  • скорость выгрузки бункера – 40 л/сек.;
  • масса без жатки – 11,23 т.

Эффективная работа встроенной автоматики позволяет оператору комбайна Джон Дир уделять максимум внимания контролю маршрута машины и вовремя среагировать на препятствия.

Комбайн John Deere S660 – описание машины

Простота конструкции и свобода в выборе жаток позволяет переоборудовать машину для уборки кукурузы и других культур.

Большой бункер для зерна и вместительный топливный резервуар сокращают количество остановок при работе. Возможность регулировки основных элементов ходовой части позволяют настроить кормоуборочный комбайн Джон Дир для работы в условиях сложного ландшафта.

Характеристики модели Джон Дир включают:

  • мощность – 370 л. с.;
  • емкость топливного резервуара –950 л;
  • вместительность бункера для зерна – 10600 л;
  • скорость выгрузки бункера – 80 л/сек.;
  • масса без жаток – 17,3 т.

В комплектацию комбайна включена просторная застекленная кабина с широким радиусом обзора. Система вентиляции и обогрева позволяет использовать машину при любых погодных условиях.

Комбайн John Deere S550 – преимущества модели

Модель входит в число новейших разработок компании John Deere. Она предназначена для уборки зерновых культур. При помощи дополнительных адаптеров, агрегат можно переоборудовать в силосоуборочный комбайн.

Машина Джон Дир хорошо справляется с работой в самых сложных условиях. Продуманная конструкция позволяет собирать большое количество урожая при его потерях всего в 1 %. Мощный двигатель с системой принудительного жидкостного охлаждения дает возможность использовать комбайн для работы на особо крупных участках.

Параметры машины включают:

  • мощность – 271 л. с.;
  • емкость топливного резервуара – 797 л;
  • вместительность бункера для зерна – 8900 л;
  • скорость выгрузки бункера – 77 л/сек.;
  • масса без жатки – 11,35 т.

Информативный сенсорный дисплей в кабине оператора позволяет водителю полностью контролировать состояние всех рабочих механизмов машины.

sadovaja-tehnika.com

устройство, технические характеристики, фото и видео

По статистике, половина урожая зерна во всём мире убирается американскими комбайнами марки «John Deere». Не исключением являются и отечественные поля, где американская техника со скачущим оленем на логотипе неплохо прижилась. Неприхотливая, простая и мощная колесная модель Джон Дир-9500 – одна из наиболее распространенных у нас. Ведь она к тому же наиболее доступная по цене.

Комбайн John Deere-9500

Всё началось с небольшой кузницы в штате Иллинойс, построенной изобретательным Джоном Диром в середине девятнадцатого века. Сначала он придумал уникальный плуг, затем создал фирму, дав ей своё имя. Первые комбайны были выпущены в 1927 году, а уже через десять лет предприятие вырвалось в мировые лидеры среди производителей сельхозмашин. Сегодня оно по-прежнему не сдает своих позиций, имея производственные мощности как в Иллинойсе, так и в Германии (в городе Цвайбрюкен).

У модели зерноуборочного комбайна Джон Дир 9500 система обмолота состоит из барабана и битера с решеткой для сепарации.

Другие особенности зерноуборочного комбайна: активный соломотряс с шестью длинными клавишами, поперечный ворошитель массы пальцевого типа, система предварительной очистки зерна. Используются собственные наработки компании, такие, как устройства выравнивания и копирования рельефа, электронная система контроля с монитором Info Trak, система очистки Quadra-Flo.

Машина отлично справляется со всем процессом уборки урожая, обрабатывая поля с пшеницей, подсолнечником, кукурузой или соей. Основное предназначение – уборка зерновых. Комбайн чисто срезает колосья, обмолачивает их, а затем очищает, орудуя безотказно и быстро.

Преимущества и недостатки

Плюсы:

  • Мощные и долговечные дизельные моторы собственной марки, дающие вкупе с большим объемом зернового бункера и длинными клавишами соломотряса хорошую производительность.
  • Машина отлично адаптируется к особенностям отечественного климата и рельефа, превосходя многие зарубежные аналоги и являясь экономически выгодной на наших полях.
  • Система Contour Master, точно повторяющая неровности поля, дает возможность работать даже ночью, а также собирать полегшие колосья.
  • Для работы на склонах применяется уникальная выравнивающая система Hillmaster, не дающая технике перевернуться.
  • Комфортные условия для комбайнера – просторная кабина с удобным сиденьем, холодильником и кондиционером TechCenter. Благодаря центральному расположению кабины (перед мотором и бункером) вибрация и шум почти не ощущаются.
  • Электронная система контроля, позволяющая точно отслеживать правильность соблюдения технологии, а при необходимости быстро реагировать. Есть возможность нужные параметры установить автоматически – с помощью системы АМЕ.
  • Запчасти для агрегата легко достать, стоят они сравнительно недорого. Также отметим качественный сервис компании.
  • Увеличенные размер барабана и площадь под ним позволяют использовать мягкие режимы обмолота, благодаря чему зерно и солома остаются целыми.
  • Высокая скорость передвижения – она может превышать 30 километров в час.

Минусы:

  • Если сравнить с отечественными комбайнами, то цена изделия достаточно высока. При этом немалая часть средств будет затрачена на таможне.
  • Экземпляры, собранные в Германии, менее качественные, чем чисто американские (по отзывам потребителей).
  • Молотилка за счет особенностей конструкции работает довольно шумно (громче, чем у «Дона» — примерно как у «Нивы»).

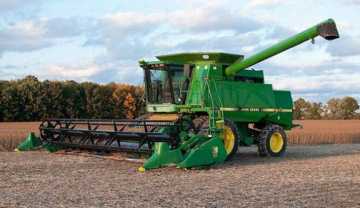

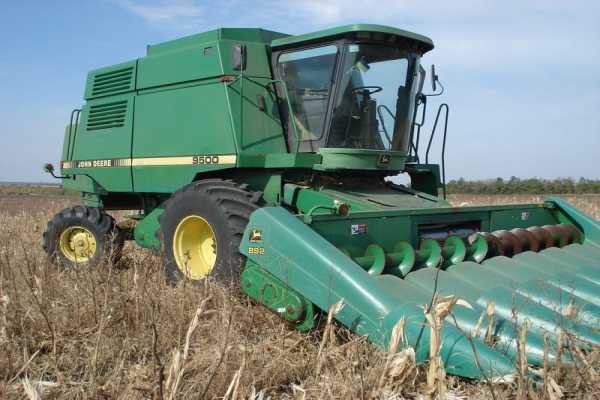

Фото комбайна Джон Дир 9500

Устройство

Двигатель

Изготовитель ставит на комбайны дизельные моторы своей марки – JD 6076Т или JD 6076Н (с жидкостным или воздушным охлаждением). Они включают шесть цилиндров, расположенных в ряд. Осуществляется турбонаддув, подача топлива происходит напрямую (с помощью электрического топливного насоса). К слову, маркировка американских двигателей весьма наглядна: первая цифра означает число цилиндров, а следующие три – их рабочий объем. В данном случае он составляет 7,6 литра.

Электросистема

Работу электрооборудования обеспечивают генератор на 90 ампер, а также два соединенных параллельно аккумулятора, выдающие напряжение 12 вольт. Генератор, связанный ременной передачей с коленвалом двигателя, запускается во время движения комбайна. От аккумуляторной батареи срабатывает пусковой двигатель. В нижнем правом углу кабины (за сиденьем комбайнера) находится электрическая розетка с напряжением 12 вольт.

На электричестве работают: освещение кабины, стеклоочиститель, кондиционер и обогреватель, контрольные приборы и мониторы, фары, громкоговоритель, часы, аварийно-сигнальные устройства, система Харвестрак (уменьшающая потери зерна).

Кроме того, с помощью электрического мотора осуществляются регулировка подбарабанья и включение/выключение жатки.

Рулевое управление

Эту функцию осуществляет гидравлическая система открытого типа. К ее насосу (состоящему из основного и дозировочного) поступает масло из редуктора дизельного двигателя. При вытекании оттуда оно смазывает этот редуктор, а также используется для работы сепаратора и устройства выгрузки.

Дозировочный насос, соединенный через приводные валы с колонкой руля, находится под полом кабины комбайна. А рулевые цилиндры находятся на заднем мосту машины. Если руль стоит в среднем положении, то масло остается внутри этих цилиндров. При повороте руля дозировочный насос перераспределяет поток масла, заставляя его двигаться между цилиндрами.

Гидравлика

Гидросистема комбайна – открытого типа, с постоянно работающими насосами. Их три: один доставляет масло к мотовилу, второй – к основной гидросистеме и третий — к разбрасывателю соломы. У гидростатической системы (управляющей движением комбайна) имеется отдельный насос. Для фильтрации вернувшегося масла стоят два фильтра.

Гидравлическим путем осуществляются: регулировка скорости молотильного барабана, поднимание или опускание зерновой жатки, наклонной камеры и мотовила, поворот шнека для выгрузки, передвижение мотовила вперед или назад относительно механизма резания, работа системы «Контур Мастер».

Схема комбайна Джон Дир 9500

1 — мотовило; 2 — режущий аппарат; 3 — шнек; 4 — наклонная камера с транспортером; 5 — камнеуловитель; 6 — молотильный барабан; 7 — дека; 8 — соломотряс; 9 — транспортная доска; 10 — вентилятор; 11 — решето половы; 11 — колосовое решето; 12 — колосовый шнек; 13 — возврат колосков; 14 — зерновой шнек; 15 — бункер для зерна; 16 — измельчитель соломы; 17 — кабина управления; 18 — двигатель; 19 — разгрузочный шнек; 20 — отбойный битер.

Трансмиссия

Трансмиссия включает в себя: гидростатический насос (приводимый в движение от редуктора дизельного двигателя), гидромотор, конечные приводы и трехскоростную коробку передач. В конструкцию последней входят подвижные втулки, надетые на вал (внутренний), а также дифференциал. С обеих сторон вал соединяется с зубчатым валом конечного привода.

Для движения машины вперед или назад служит гидростатическая система, управляемая рычагом. Чем дальше передвинут этот рычаг, тем быстрее едет комбайн. Тормозная система состоит из цилиндров, резервуара с жидкостью, тормозных колодок и педалей. Стояночный тормоз – механический, включается педалью (которая находится правее руля).

Жатка

Жатка зерновая собственной марки (JD 922) имеет длину 6,7 метра. Ее механический привод включает электромагнитная муфта, которая находится рядом с колосовым шнеком, вверху. Жатка заработает лишь тогда, когда включен сепаратор. Если переключатель жатки (размещенный на подлокотнике) имеет положение «включено», то двигатель не заведется. Это сделано для безопасности.

Переключатель подъема и опускания расположен на гидравлическом рычаге. Для этой операции можно выбрать один из двух режимов скоростей.

Механизм резания подстраивается под убираемую культуру: его возможно немного повернуть или выдвинуть вперед. Четыре датчика механического типа, установленные под днищем жатки, позволяют точно определить ее положение. Система Contour Master копирует почвенный рельеф (как вдоль, так и поперек).

Технические характеристики

Технические характеристики зерноуборочного комбайна Джон Дир 9500:

ХарактеристикиПоказателиЕд. измерения
Тип двигателяДжон Дир 6076 (6076Н)
Мощность двигателя (эффективная)142 (160-186)кВт
Частота вращения (с нагруженной молотилкой)2200об/мин
Число цилиндров двигателя6шт.
Диаметр цилиндра11,6см
Ход поршня12,1см
Рабочий объем7,6л
Объем бака для горючего530л
Скорость передвижения (максимум)31,2км/ч
Производительность комбайна8,9т/ч
Тип соломотрясашестиклавишный, козырьковый
Число соломотрясов4шт.
Длина клавиши4,5м
Ширина соломотряса1,4м
Площадь соломотряса6,26м2
Тип пальцеврегулируемые
Диаметр барабана66см
Ширина барабана1,362м
Количество бичей10шт.
Количество зубьев12шт.
Скорость барабана (для зерна)470-960об/мин
Скорость барабана (для бобовых)150-250об/мин
Диаметр битера39,6см
Площадь битера0,527м2
Количество лопастей битера8шт.
Площадь очистки (общая)4,11м2
Захват жатки6,7м
Объем зернового бункера7,2м3
Скорость разгрузки зерна (средняя)4200л/мин
Радиус поворота3,1м
Высота3,94м
Длина (без жатки)8,98м
Ширина (без жатки)3,77м
Вес (без жатки)11,23т

На видео комбайн Джон Дир 9500 в работе:

allspectech.com

Комбайны компании John Deere — Технодом

Комбайны John Deere — высокотехнологичные, интеллектуальные, производительные, эргономичные, точные, современные, экономичные.

Серия S

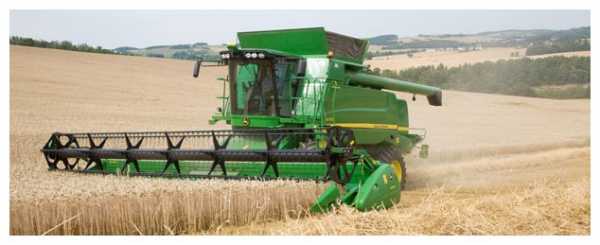

Комбайны John Deere серии S

Комбайн John Deere (Джон Дир) серии S — для ценителей высокопроизводительных комбайнов.

Комбайн оснащен просторной кабиной Premium, обеспечивающей хорошую обзорность оператору благодаря тонированному стеклу и опциональной внешней камере, а солнцезащитные шторки исключают возможность ослепления, возникновение усталости, приводящей к ошибкам оператора.

Сидение Premium оснащено регулировкой поясничной опоры, благодаря которой спина оптимально поддержана.

Система кондиционирования обеспечивает комфортный уровень работы оператора комбайна (поддерживая уровень стандартов всей техники John Deere), используя лишь 25% мощности.

Первоклассные ножи комбайна обеспечивают высочайшее качество среза, а благодаря усиленному приводу наклонной камеры легко переработать поступающую в сепаратор культуру любой степени плотности и зрелости.

Комбайны серии S обладают самыми вместительными гидравлическими зерновыми бункерами в отрасли — 14 100 литров, что идеально для вместимости высокопродуктивных культур.

Обмолот происходит благодаря новому производительному ротору Variable Stream, который при небольшом расходе топлива обеспечивает продуктивность и высокое качество зерна и соломы.

Комбайны серии S обладают уникальной конструкцией сита для очистки, направляющего поток воздуха от вентилятора. Благодаря этому существенно возрастает производительность в сравнении с предыдущими моделями.

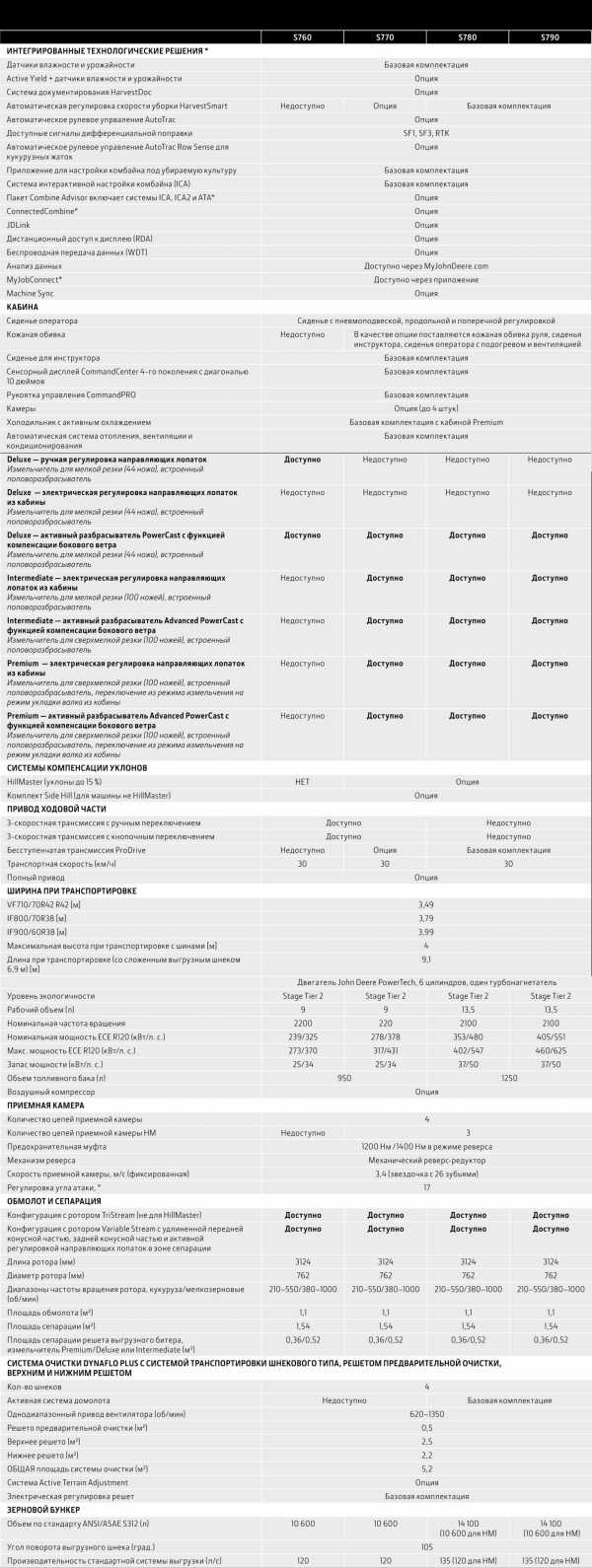

  • Подробные характеристики

Комбайны S760

Комбайн Джон Дир серии S — для ценителей  высокопроизводительных комбайнов. Комбайн оснащен просторной кабиной Premium, обеспечивающей хорошую обзорность оператору благодаря тонированному стеклу и опциональной внешней камере, а солнцезащитные шторки исключают возможность ослепления, возникновение усталости, приводящей к ошибкам оператора.

Подробнее

Серия W

Серия W комбайнов John Deere

Комбайн John Deere серии W – для тех, кто учитывает все!

Если вы цените надежность, удобство обслуживания, высокую производительность при небольшом расходе топлива, высокую грузоподъемность, разнообразие обрабатываемых культур и возможность эксплуатации в различных условиях, то комбайны John Deere (Джон Дир) серии W с испытанной системой соломотрясов идеально вам подойдут!

Комбайн оснащен просторной кабиной Делюкс, открывающей широкий обзор оператору, благодаря особой конструкции и форме угловых стоек кабины, а также большей площади остекления.

Органы управления эргономичны и легко регулируются. Удобное сиденье и система кондиционирования делают работу оператора более комфортной, а следовательно, и более продуктивной.

Первоклассные ножи обеспечивают высочайшее качество среза, а благодаря усиленному приводу наклонной камеры легко переработать поступающую в сепаратор культуру любой степени плотности и зрелости. Вы можете с легкостью производить замену жаток в зависимости от обрабатываемой культуры.

Отрегулированная система соломотряса обеспечивает бережную обработку культур, высокую производительность и качество получаемой соломы и зерна. Система очистки зерна Quadra-Flow, разработанная специально для высокоурожайных культур, может обрабатывать большие объемы зерна, обеспечивая его высокое качество.

Зерновой бункер способен вместить до 11 000 литров зерна. Двигатель PowerTech обеспечивает бесперебойную работу комбайна, а интеллектуальное управление позволяет держать все под контролем.

  • Подробные характеристики

    Характеристики John Deere (Джон Дир) W-серии. Нажмите на картинку для просмотра параметров комбайна в большем размере

Дополнительная информация

Свяжитесь с нами, если у вас остались вопросы, требуется дополнительная консультация по оборудованию или способу приобретения представленной техники!

www.technodom.com

Комбайн Джон Дир 1075: характеристики, цена, отзывы, аналоги

Брендовая зерноуборочная техника торговой марки Джон Дир по уровню спроса занимает в мировом рейтинге одно из первых мест. В ассортимент выпускаемой продукции входит большое количество моделей, отвечающих требованиям действующих машиностроительных, агротехнических, экологических норм и стандартов.

Комбайны Джон Дир славятся высокой производительностью, экономичностью содержания, высоким уровнем автоматизации и компьютеризации, надежностью и долговечностью комплектующих узлов и агрегатов. Высокое качество продукции подтверждается полноценной эксплуатацией комбайнов выпуска 80-х годов прошлого века.

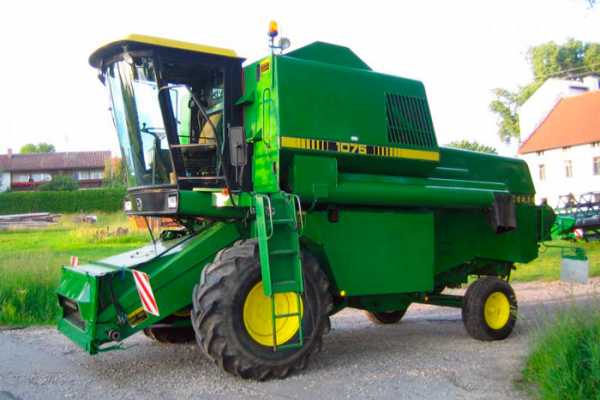

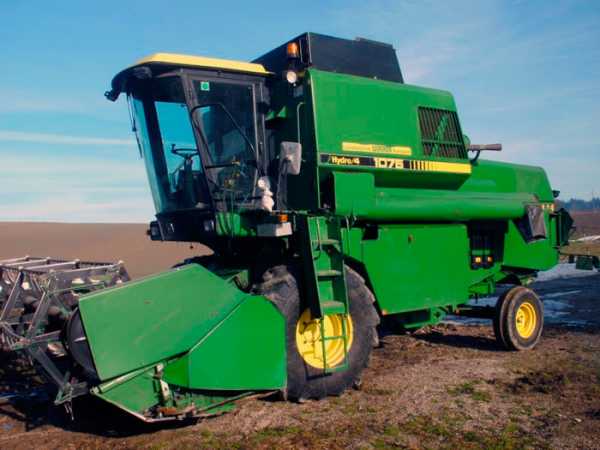

Фото: комбайн Джон Дир 1075

Особенности комбайновой линейки 10-й серии

Комбайн Джон Дир 1075 — одна из наиболее удачных разработок, сочетающая в себе все положительные свойства, плюс высокую ремонтопригодность и возможность самостоятельного устранения возможных неисправностей своими силами.

  • Этому способствует простая конструкция машины, достаточно большой ассортимент унифицированных с современными моделями запасных частей и расходных материалов.
  • Конструкция комбайна гарантирует высокое качество уборки зерновых, бобовых и масличных технических культур. Обмолот производится с минимальными потерями конечного продукта. Перенастройка машины для каждой конкретной культуры занимает минимум времени.
  • Модель John Deere 1075 выгодно отличается от предыдущих разработок улучшенными тяговыми характеристиками, основательной модернизацией жатки, увеличенной площадью соломотряса, повышенным комфортом рабочего места оператора.

В частности, в значительной степени повышен уровень тепло-звукоизоляции, улучшена эргономика управления. Штатное оборудование кабины пополнилось дисплеем, на который подается информация о работе основных узлов и агрегатов. Машина в полной мере отвечала требованиям того времени, поэтому массово производилась с 1981 по 1989 год.

Технические характеристики

В конструкции этой модели удачно сочетается оптимальная энерговооруженность и малогабаритная компоновка. Комбайн в транспортном виде может передвигаться по автомобильным дорогам общего назначения.

  • Силовой агрегат комбайнов модели 1075 первых серий — шестицилиндровый дизель марки JD 6359 TZ0, объемом 7640 см3 и мощностью 150 л.с. После появления на рынке альтернативных широкозахватных жаток машины последних выпусков стали комплектоваться идентичными по расходу топлива двигателями мощностью 170 л.с.
  • Молотильный однобарабанный агрегат производит качественный и производительный обмолот зерновых, бобовых и технических масличных культур с минимальными потерями.
  • Ходовая часть стандартной переднеприводной конструкции с гидравлическим управлением. В конструкции данной модели были использованы преимущества гидравлической трансмиссии, реализующей плавное изменение скорости рабочих и транспортных режимов и четырехступенчатой коробки передач с диапазоном скоростей от 1,7 до 20 км/ч.

Джон Дир — одна из первых моделей, комплектуемая комфортной кабиной с кондиционером и совершенной системой вентиляции. Удобное кресло оператора с широким диапазоном регулировок дополняется панорамным остеклением и эргономическим размещением основных и дополнительных элементов управления.

Отсутствие характерной для современных аналогов автоматики и компьютерного контроля компенсируется высокой надежностью комплектующих узлов и агрегатов, меньшими затратами средств и времени на сервисное обслуживание, возможностью самостоятельного устранения несложных отказов и неисправностей.

МодельJohn Deere 1075
Двигатель6-цилиндровый, JD 6359 TZ0, 7640 см3
Мощность, л.с.150
Объем топливного бака, л300
Кол-во передач трансмиссии4
Тип трансмиссиимеханическая/гидравлическая
Скорость движения, км/ч1,1 — 20
Ширина жатки комбайна, см425
Ширина альтернативной жатки, см365-500

Фото: кабина John Deere 1075

Преимущества

Комбайн Джон Дир модели 1075 по конструкции идентичен нескольким однотипным моделям, с унифицированным ассортиментом ремонтно-восстановительных и расходно-сервисных материалов.

  • Компания до настоящего времени и в достаточном количестве производит оригинальные детали для зерноуборочной техники выпусков прошлых лет, стоимость которых находится в одном ценовом диапазоне с ремонтным фондом современных комбайнов.
  • При наличии простого сварочного и токарно-фрезерного оборудования имеется возможность частичной или полной реставрации изношенных деталей своими силами.
  • Экономичный по расходу топлива и простой в обслуживании силовой агрегат комбайна характеризуется гибкими тяговыми характеристиками и значительным запасом крутящего момента.
  • В перечне достоинств машины — свободный доступ к точкам регулировки, предоставляющий возможность оперативной перестройки оборудования с учетом требований сменного задания.

Владельцами и эксплуатирующим персоналом отмечается высокая стабильность рабочих параметров комбайнов Джон Дир на протяжении назначенного и эксплуатационного рабочего ресурса.

Недостатки

В этом разделе отмечается постоянный дефицит учебно-справочной литературы, пособий по эксплуатации комбайновой техники выпуска прошлых лет в современных условиях.

Оставляет желать лучшего качество дополнительного оборудования, в частности, тележек для транспортировки по автомагистралям широкозахватных жаток, отсутствие в бортовом инструменте специальных съемников и другой монтажно-демонтажной оснастки.

Видео: 1075 в работе

Цена

В информационном поле имеются предложения по продаже комбайнов модели 1075 с практически нулевой наработкой. Поскольку машина снята с производства почти три десятилетия тому, правдивость такой информации вызывает обоснованные сомнения.

Более реальный вариант — покупка подержанного, технически исправного комбайна, обладающего приемлемым запасом рабочего ресурса. Ценовой диапазон такой техники может варьироваться в пределах 520-650 тысяч гривен (20 000 – 25 000$), что примерно в 8-10 раз меньше стоимости нового комбайна современной модели.

Статистика показывает, что более высоким спросом пользуется б.у. комбайновая техника, завезенная из Германии и Польши.

Аналоги

Идентичная по мощности и производительности зерноуборочная техника входит в ассортимент продукции ведущих американских и европейских производителей. Сегодня на украинском рынке представлены комбайны среднего мощностного ассортимента 150-сильный CLAAS Dominator 96, более мощные модели New Holland TC 5.90 и Case 1640.

Отзывы владельцев

Кредит, взятый для покупки нового комбайна, приходится погашать на протяжении многих лет в ущерб ведению хозяйства. Мы убедились, что нужный результат можно получить с многократно меньшими затратами, когда без проблем отработали полный уборочный сезон на подержанном, 170 сильном комбайне Джон Дир модели 1075 выпуска 1988 года. Машина во многих отношениях идеальная. Кондиционер пока оживить не удалось, зато надежность всего остального оборудования на должной высоте. За полтора месяца напряженной работы ни единого отказа. Во всех отношениях, такая техника достойна всяческого уважения.
Сергей

Семь лет работы на первых «джониках» дали полное представление об эксплуатационных возможностях зерноуборочных комбайнов бренда Джон Дир. Техника во многом далеко не безупречная, хотя по качеству и надежности на порядок выше лучших отечественных разработок. Возможности комбайнов первых серий ограничены отсутствием запаса мощности у штатного 150-сильного двигателя. В последующем проблема частично решилась комплектацией силовым агрегатом с более совершенными тяговыми характеристиками.
Федор Кондратьевич

agromania.com.ua

Комбайн Джон Дир 9600: характеристики, цена, отзывы, аналоги

Стабильность потребительского спроса на брендовую зерноуборочную технику Джон Дир базируется на ее надежности, долговечности и доступной стоимости.

Продукция этого производителя отличается:

  • применением современных материалов и высоким качеством комплектующих узлов и агрегатов;
  • уникальной надежностью и упрощенным обслуживанием;
  • минимальными потерями при уборке и обмолоте зерновых, бобовых и масличных культур.

Универсальный комбайн Джон Дир 9600 отвечает всем требованиям новейших агротехнических технологий, машиностроительных и экостандартов.

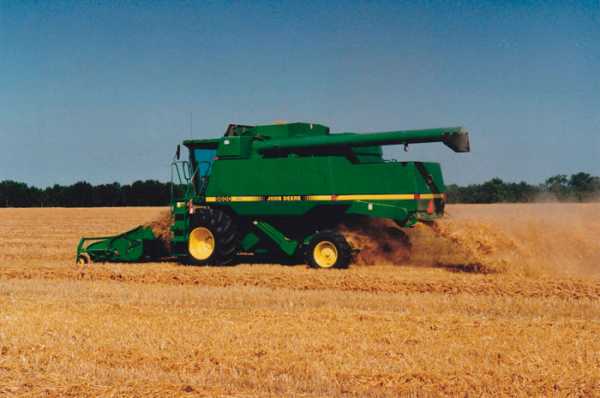

Фото: комбайн Джон Дир 9600

Конструкционные достоинства модели 9600

В этой модели задействованы преимущества силового агрегата с большим запасом крутящего момента, аксиально-роторного обмолота, эффективной системы очистки конечного продукта, автоматизации и компьютерного мониторинга рабочих процессов.

  • Комбайн серии 9600 с минимальными затратами рабочего времени перестраивается для уборки разных видов зерновых, семенных и техничных культур. Этому способствует удобный доступ к точкам регулировки, возможность применения альтернативных жаток и другого оборудования.
  • Система контроля рельефа Хедертрак эффективно адаптирует комбайн для работы на участках со сложным микрорельефом и уклоном более 6 градусов. John Deere 9600 отлично справляется с уборкой и обмолотом низкорослых и полегших злаков.
  • Отличная обзорность комфортной кабины и современное светотехническое оборудование способствуют сохранению производительности при работе агрегата в ночное время.

Оперативная работа сервисно-ремонтных служб и широкий ассортимент запасных частей сводит продолжительность простоев к минимуму.

Технические характеристики

Вся комбайновая линейка бренда Джон Дир отличается сочетанием высокой энерговооруженности и производительности, компактными габаритами и широким эксплуатационным функционалом.

  • Популярный в Украине и мире комбайн модели 9600 комплектуется основным и вспомогательным молотильными барабанами, диаметром 660 мм и 400 мм, а также битерным устройством с сепарационной сеткой. Такое сочетание позволяет быстро и без потерь перерабатывать рабочую массу разной плотности, в том числе с повышенной влажностью.
  • Суммарная площадь основного и дополнительного подбарабанья составляет 1,5 м. В конструкции использован пятиклавишный соломотряс с общей площадью клавишной сепарации 6,4 м. Солома укладывается в валки по ходу комбайна или после измельчения равномерно распределяется по скошенной площади.
  • Зерно из бункера объемом 8000 литров может выгружаться на ходу, одновременно с основной работой комбайна. Производительность шнекового транспортера 105 л/сек.
МодельJohn Deere 9600
Двигатель6-цилиндровый JD 6076Т/JD 6076Н, 6,8 л
Мощность, л.с.240
Объем топливного бака, л800
Объем зернового бункера, л8000
Производительность шнекового транспортера, л/сек105
Рабочий захват штатной жатки, м6,7
Диаметр молотильного барабана, мм660/400
Ширина молотильного барабана, мм1400
Эффективная площадь сепарации, м21,5
Кол-во клавиш соломотряса5
Длина клавиш, м4,6
Площадь клавишной сепарации, м26,4

Жатка

Стандартный рабочий захват штатной жатки имеет длину 6,7 метра. Высокооборотный привод гарантирует срез колосков и подачу рабочей массы на транспортер при работе комбайна на повышенных скоростных режимах.

Жатка характеризуется функциями копирования рельефа и изменения угла атаки, предназначенными для качественного сбора урожая низкорослых технических и зерновых культур.

Силовой агрегат

Разные серии комбайна могут комплектоваться рядными 6-ти цилиндровыми дизелями водяного и воздушного охлаждения, JD 6076Т или JD 6076Н, объёмом 6,8 литра и мощностью до 240 л.с..

В достоинствах обоих двигателей:

  • регулируемый по производительности турбонаддув;
  • экономичный расход топлива и масла;
  • повышенный запас вращательного момента;
  • стабильность тяговых характеристик на всех режимах работы.

Топливный бак емкостью 800 литров повышает автономность эксплуатации комбайна на удалении от стационарных заправочных пунктов. Дизельный привод комбайна комплектуется системой Пози Трок, предназначенной для уменьшения потерь мощности при изменении транспортных и скоростных режимов.

Преимущества комбайна Джон Дир серии 9600

  • Дизельные двигатели с электронным управлением работы топливных систем характеризуются экономным расходом топлива и обеспечивают привод всех систем машины на номинальных оборотах.
  • Комбайн на всех уровнях адаптирован для работы в разных климатических условиях теплых и холодных регионов.
  • Кабина с оптимальным микроклиматом и высокая степень автоматизации управления обеспечивает оператору условия для комфортной работы и сохранения высокой производительности в течение всей рабочей смены.
  • Наличие системы Hillmaster повышает безопасность работы агрегата на участках со сложным рельефом. Применение современного светотехнического оборудования предоставляет возможность продуктивной работы комбайна даже ночью.
  • Компактные габариты и транспортная скорость до 30 км/ч позволяет оперативно перемещать комбайновую технику на удаленные участки по автомобильным магистралям общего пользования.

Недостатки

Этот раздел включает в себя повышенную стоимость материальной части, сервисных услуг и расходных материалов.

Мифы о более высоком качестве комбайнов Джон Дир американской сборки по отношению к европейским стандартам давно развенчаны. Недостатком считается повышенный шумовой фон комбайновой молотилки. Данное явление относится к особенности рабочего процесса высокопроизводительных двухбарабанных систем. На долговечности и стабильности работы молотильного агрегата шумность не отражается.

Видео: 9600 в работе

Ценовой фактор

На украинском тракторном рынке стоимость нового комбайна Джон Дир модели 9600 составляет более 300 тысяч у.е. Цену определяет уровень спроса, поэтому ожидать существенного снижения максимального ценового диапазона не приходится.

Потенциальным покупателям предлагается более реальный вариант приобретения подержанного комбайна, стоимость которого в 3 раза ниже. Практика показывает, что купленная за 100-120 тысяч у.е. машина в исправном состоянии и 50%-м остатком назначенного ресурса окупает себя на протяжении нескольких лет.

Во многих фермерских хозяйствах успешно и с минимальными затратами эксплуатируется комбайновая техника выпуска 80-90-х годов прошлого века.

Аналоги

С продукцией Джон Дир успешно конкурируют популярные на украинском рынке модели среднего мощностного диапазона ведущих производителей CLAAS — Lexion 450, Кейс серии V Axial-Flow 5140 и New Holland TC 5.90.

Отзывы пользователей

Идея купить б.у. импортный зерноуборочный комбайн появилась после поездки в Польшу, где удостоверился в целесообразности применения этой техники в наших условиях. Комбайн Джон Дир 9600 по окупаемости, производительности и экономичности содержания оправдал мои надежды в полном объеме. Стоимость уборки и обмолота каждого гектара только за счет экономии топлива и отсутствия простоев снизилась в среднем на 20 %. У соседа срок службы комбайна Доминатор первых выпусков перевалил за третий десяток, думаю, что и мой «джоник» в этом отношении не хуже.
Владилен Николаевич

В прошлом году довелось поработать две недели на арендованном комбайне Джон Дир. Все время переживал как бы чего не сломать. Оказалось, что далеко не новая машина практически безотказная, за две недели напряженной работы – несколько выполненных во время межсменного ухода мелких регулировок.
Павел

agromania.com.ua

Комбайн Джон Дир T 670 Фото Видео

Модельный ряд  T670  имеет все неоходимое для качественной работы :

Комбайн Джон Дир T 670 гарантирует вам  плавную и  прямую транспортировку зерна, которая не будет повреждать солому и зерно. Он имеет самую большую зону активной сепарации длинной 3,36 м2. Его большая и комфортабельная кабина сопутствует  водителю  чувствовать себя  в полном комфорте и удобстве.

Комбайн Джон Дир T 670 оснащен системой i-Solutions и технологией «Diesel only»,которые укомплектованы соответственно требованиям Stage III B,помогают ему убирать урожай намного быстрее и что самое главное качественней чем его предшественники.

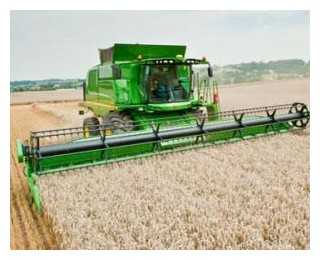

Комбайн Джон Дир T 670 Фото

Комбайн в робочем процессе (уборка зерновых)



Фото Комбайна Джон Дир T 670

Картинка Комбайна Джон Дир T 670 (вид сбоку)



Комбайн Джон Дир T 670 Видео



Вэтом видео показана миниатюрная модель в сопоставлении с естественным оригиналом.

Видео Комбайна Джон Дир T 670

Комбайн Джон Дир T 670 Видео Ролик

В видео показан робочий процесс при виде из кабины,отлично видна робота жатки.

Комбайн Джон Дир T 670 Видео — Симуляция

Показана робочая симуляция комбайнов Jogn Deere Т 670 и 9880i STS.

Похожие статьи

  • Челленджер — видео фото

    Комбайны Challenger производят в фирме AGCO в США, Франции, Италии и Голландии.Компания сначала производила только трактора, но на сегодня эта компания производит большинство техники…

  • Комбайн Джон Дир (John Deere) S690i

    Комбайн Джон Дир (John Deere) S690i. Так серія роторних комбайнів STS поповнилася комбайнами моделі S690i, виробництво яких проводять в США. Роторні комбайни добре відомі нашим сільгоспвиробни…

  • Трактор ДТ-75 технические характеристики. ДТ-75 фото видео.

    Трактор ДТ-75 технические характеристики. ДТ-75 фото видео. Трактор ДТ-75 предназначен для выполнения основных сельскохозяйственных работ в агрегате с навесными, полунавесными и прицепным…

  • Комбайн Джон Дир (John Deere) 9870 STS

    Комбайн Джон Дир (John Deere) 9870 STS —это зерноуборочный комбайн. Если вам нужен надежный и высоко продуктивный комбайн, это именно самый правильный ваш выбор, John…

  • Комбайн Джон Дир (John Deere) 7550

    Комбайн Джон Дир (John Deere) 7550. Новые комбайны серии 7550 обладают всем необходимым для выполнения всего комплекса требований.Всем известно, что получение высоких надоев в животноводстве в…

Раздел: Техника Метки: Джон Видео, Джон Фото, Комбайн Джон, Комбайн Джон Видео, Комбайна Джон

agrodelo.com.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
