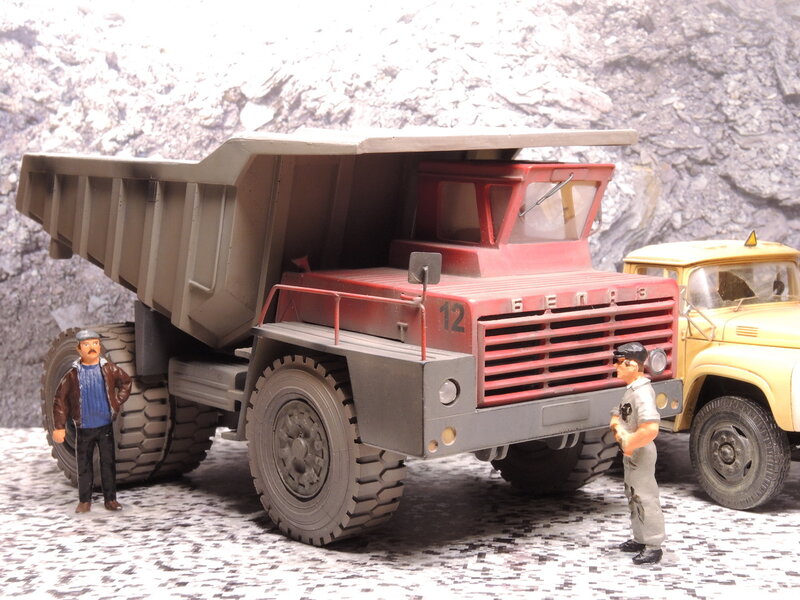

Карьерный самосвал БелАЗ 540 – самый красивый и большой

Большегрузный самосвал БелАЗ-540 предназначен для работы в открытых карьерах совместно с экскаваторами, оснащенными ковшами объемом до 6 м³. Завод, расположенный в г. Жодино (Белоруссия), выпускал ряд модификаций машины, отличавшихся моделью силового агрегата и климатическим исполнением. Самосвал продержался на конвейере до 1985 года.

От автора

Карьерные грузовики – это высшая форма технического искусства в автомобилестроении. Машины должны быть и мощными, и надежными, и (да-да!) красивыми! И первенец Белорусского автозавода соответствовал всем этим параметрам: машину создавали с вдохновением. Дальнейшие разработки заводчан только подтвердили: БелАЗ 540 стал образцом для качественного роста завода и создания новых моделей в будущем. Часть решений, которые были применены для постройки автомобиля, используются белорусами и сегодня. Конечно, системы стали сложнее, они оснащены электроникой и прочими усовершенствованиями, но простые – базовые принципы, которые позволяют создавать такую технику, успешно применяются до сегодняшнего дня.

Недостатки автомобиля

Первым стало неудобство кабины. Выиграв в ходовых качествах, производители проиграли в удобстве рабочего места самого водителя. Неудобство также создавала разность между гидромеханической передачей и пневмогидравлической подвеской в компоновке. Эти и другие недоработки привели конструкторов к дальнейшим изысканиям, с целью оптимизации агрегатов автомобиля и повышения их надежности. Еще одним требованием стало уменьшение общего веса механизмов самосвала.


БелАЗ-540 Опытный ‘1961

Карьерный гигант выпускался в течении 2 пятилеток с 1965 по 1975 годы, после чего был заменен более мощным БелАЗ-548 грузоподъемностью 40 тонн. В последующем также появились 75-тонный БелАЗ-549 и другие модели, грузоподъемность которых исчислялась уже не десятками, а сотнями тонн.

Замена предшественнику

Серийное производство БелАЗ 540 было начато в конце 1965 года. Основная особенность автомобиля – умение транспортировать до 27 т груза (или 15 м3). На то время – это была просто невообразимая цифра. Предшественник грузовика – МАЗ 525 поднимал «на борт» всего на 2 т меньше, но машина была намного прожорливее, имела «неудобные» для работы в карьерах габариты – длинная рама не позволяла эффективно маневрировать на коротких участках. Но новая уплотненная компоновка позволила укоротить самосвал на метр, в отличии от МАЗ-525, благодаря чему радиус поворота машины с 12 м ужался до 8,3 м.

Все остальные габариты тоже выгодно отличались от мазовских: длина/ширина/высота — 7250/3480/3580 мм, база — 3550 мм, клиренс – 475 мм, размер шин — 18.00-25 (26-ти слойная конструкция ). Колея передних колес составляла 2800 мм, задних – 2400 мм, радиус поворота машины – 8,7 м. Масса (снаряженная) – 20925 кг, полная – 48000 кг.

Сам МАЗ 525 был отличной машиной для строительства, но не для работы в карьере, чем и была вызвана необходимость создать тяжеловес. БелАЗ 540 получился более мощным, маневренным, скоростным и производительным: на 1 т перевозимой продукции приходилось 0,8 т снаряженной масы машины, что повысило эффективность нового самосвала на 70%.

За неполных 10 лет, к 1976 г. было произведено 25 тыс. БелАЗов 540 и 540А. Столько карьерных грузовиков в то время не производил в мире никто. К середине 80-х годов завод выпускал до 6000 таких машин в год: это составляло половину мирового производства подобной техники. А вообще объемы производства БелАЗов, как и всех грузовых автомобилей в Советском Союзе, были засекречены: чтобы враг не мог оценить объем производимых ими работ или военный потенциал страны-производителя.

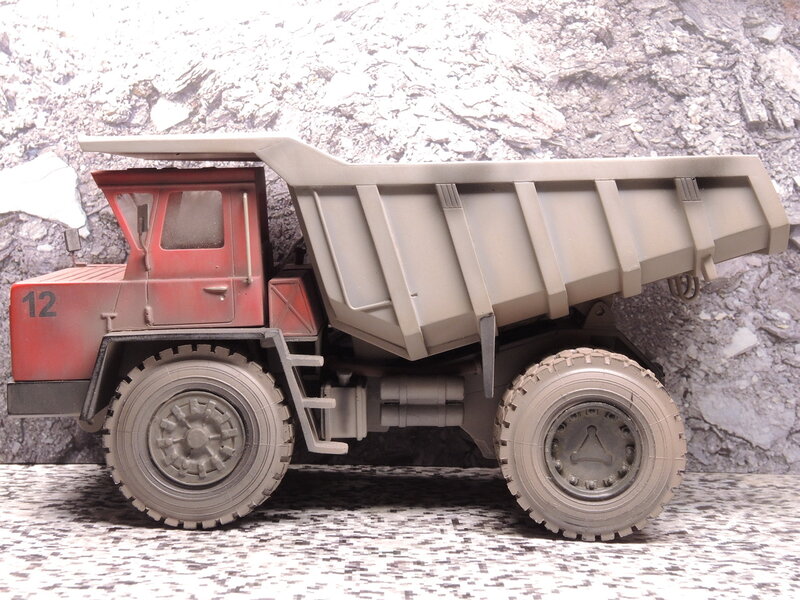

Компоновка

Конструкторам удалось значительно уменьшить габариты БелАЗа по сравнению с Маз-525, одновременно с увеличением грузоподъемности (27 тонн против 25). Самосвал получился на метр короче, а колесная база на 1,2 метра. Это значительно уменьшило радиус разворота. Масса грузовика – 20 тонн. Впервые была применена одноместная смещенная влево от моторного отсека, кабина. Кузов получил более рациональную ковшевую форму. Благодаря более «сбитой», «плотной» компоновке самосвал получился маневренным и производительным: масса перевозимо груза превышала массу самой машины.

Танковый двигатель для мирных целей

Первым двигателем для БелАЗ 540 стал 12-цилиндровый v-образный дизель “Д-12”, мощностью 375 л.с. на 1650 об/мин – переработанный танковый двигатель В-2. Объем мотора составлял 22,3 л, степень сжатия – 16,5. В 1967 г. на машину начали устанавливать новый агрегат “ЯМЗ-240” на 360 коней, освобождавшихся при 2100 об/мин. Эти машины получили индекс «А» к своему названию. Обе двигательные установки позволяли развивать машине скорость до 55 км/час, против 30 км/ч у предшественника. Топливный бак – рассчитан на 400 л солярки. Расход топлива был соответственным габаритам машины и аппетитам мотора: 100 л на 100 км, но это было на 25 литров меньше чем у МАЗ 525.

Для эффективного охлаждения узлов и агрегатов установлено два обдуваемых вентиляторами шестирядных радиатора: для воды и масла. По многим запчастям мотор унифицирован с ЯМЗ-236 и ЯМЗ-238, что позволяло в то время легко его ремонтировать – запчастей хватало, в силу популярности упомянутых двух моторов.

Технические характеристики карьерных самосвалов БелАЗ

Учитывая внушительные габариты и массу автомобиля, при его создании пришлось решать массу технических задач. Обеспечить эффективное управление и безопасную эксплуатацию автомобиля собственной массой (без учёта груза) от 20 до 390 (!!!) тонн дело не простое.

Габаритные размеры и вес покрышки

Размер самого крупного в мире карьерного самосвала БелАЗ 75710 просто гигантские: 20 600 х 9 750 х 8 265 мм. Более 20 метров в длину и 8 метров в высоту! Диаметр колеса составляет 63 дюйма или 3,7 метра.

Вес одной покрышки БелАЗа 75710 составляет 5 300 кг. Два таких колеса будут весить больше, чем большинство серийных седельный тягач, которые перемещаются по дорогам общего пользования,

Ходовая часть и рулевое управление самосвала БелАЗ 75710

У БелАЗа 450-тонной грузоподъемности зависимая пневмогидравлическая ходовая часть со встроенным гидравлическим амортизатором. Удивительно, но этот гигант достаточно маневренный и хорошо управляемый.

Рулевое управление на этом карьерном гиганте специфическое. Управляемыми на модели являются передний и задний мосты. Вместо рулевых тяг применяются два цилиндра. Такое управление дает радиус разворота «всего» 45 метров. А если в дело при повороте входят оба моста, то он и вовсе уменьшается до 19.8 метра.

Силовая установка и ее характеристики

Узнать сколько у БелАЗа лошадиных сил заглянув в характеристики мотора нельзя. Дело в том, что у модели 75710, например, сложносоставная силовая установка, которая с помощью электромеханической трансмиссии позволяет разогнать самосвал до 67 км/час.

Она состоит из двух дизельных двигателей MTU DD 16V4000 мощностью в 2 332 л. с. (1 715 кВт) каждый, суммарным объемом 130 литров. Они запускают в работу два генератора, которые подают ток на электромоторы тяги, установленные на приводах колёс. Суммарная мощность колёсных электромоторов составляет 6 520 л. с.

Обратите внимание!

Силовая установка требует периодического обслуживания, которое делается каждые 500 моточасов. Во время ТО меняется масло и фильтры, тоже не маленьких размеров.

Несмотря на тяжёлые условия эксплуатации ресурс пробега у БелАЗа достигает 800 000 километров. И хоть курсирует этот грузовик в карьерах с небольшим транспортным плечом, вырабатывает ресурс примерно за 6-7 лет. Ведь часто, эти огромные «муравьи» используются круглосуточно.

Трансмиссия и гидросистема

Карьерные самосвалы белорусского автозавода разделены на две категории – с гидромеханической и электромеханической трансмиссией. К первой относятся «малыши» грузоподъёмностью до 90 тонн, ко второй – все самосвалы, способные поднять 90 тонн и больше.

В небольших по меркам БелАЗа 7540 самосвалах применяется трех- или пятиступенчатая гидромеханическая трансмиссия. Два карданных вала передают крутящий момент на привод.

В машинах используется гидравлическая система с одним общим баком. Контур подаёт масло как на гидроцилиндры, так и на тормоза. Рулевое управление, естественно, тоже оснащено гидроусилителем. Цилиндры идут по два на каждый мост для управления поворотами.

Производительность гидросистемы составляет 168дм3 в минуту, что позволяет поднять кузов за 16 секунд, а опустить – за 20. Однако, когда идёт разгрузка предусмотрено полное отключение рулевого управления. В это время вся мощность гидравлической системы направляется на подъём самосвальной платформы.

Системы безопасности

Система безопасности специально разработана БелАЗом для автомобиля-самосвала гигантских размеров. Она включает в себя:

  • стабилизатор поперечной устойчивости, защищающий от бокового опрокидывания и придающий плавность хода;
  • страховочную систему рулевого управления, если сломается гидравлика;
  • из салона БелАЗа видны индикаторы электронных весов, которые показывают, сколько породы уже загружено в кузов.

Трансмиссия и рулевое

Трансмиссия — гидромеханическая; число передач — 3+1, главная передача одинарная и планетарные редукторы в ступицах колес. Силовая передача тоже стала нововведением в советском автопроме. В ней применен промежуточный трёхвальный повышающий редуктор для привода гидротрансформатора, сам гидротрансформатор, гидромеханическая КПП и кардан к ведущему заднему мосту.

Рулевое управление облегчено гидроусилителем. ГИР – разделённого типа. Насос ГИР запитан в общую гидросистему, от которой запитаны и насосы кузовного подъёмника. При внеплановой остановке мотора есть запасной вариант привода насосов, он осуществляется от ведущих колёс грузовика. Рулевой механизм двухступенчатый: винт-гайка на циркулирующих шариках и рейко-зубчатый.

Гидротрансформатор – одноступенчатый, снабжен двумя реакторными колёсами с лопастями из алюминия. КПП 3-ступенчатая, на два вала, с фрикционным переключением передач. Для включения любого режима масло через насос с помощью золотникового механизма, от механического привода на рулевой колонке, передается к нужным фрикционам.Гидротрансформатор смягчает нагрузки, увеличивает срок службы шасси. Задний мост автомобиля обычный: с планетарными редукторами передающими движение на колеса и единой главной передачей.

АКПП

Вне зависимости от комплектации, а также от модификации, каждая машина из этой серии комплектуется гидротрансформаторной автоматической коробкой передач. Трансмиссия отличается наличием трехвального согласующего редуктора. Также в конструкции имеется одноступенчатый гидротрансформатор. Коробка передач – четырехвальная, оснащенная фрикционными муфтами и электрическо-гидравлическим приводом управления. Трансмиссия позволяет использовать пять передач для движения вперед и две для движения назад.


Для работы в легких условиях, самосвалы могут комплектоваться АКПП с четырьмя передачами. Три предусмотрены для движения вперед, а одна — для заднего хода.

Подвеска и тормоза

Подвеска намного интересней. Гидропневматическая система с телескопическими цилиндрами (их на машине было 4, разработана в СССР впервые), совмещающие пневмопоршень с гидроамортизатором и плунжерным насосом в одной конструкции. Реактивные штанги работают как направляющие, а поперечные штанги на переднем контуре и два продольных рычага в заднем, гасят боковые нагрузки. Вся эта схема обеспечивает плавный ход тяжеловеса. Подвеска и ряд других решений содержали целый ряд принципиальных новшеств, что закреплено массой авторских свидетельств: самосвалы действительно были «авторскими» по многим параметрам.

Тормозная система — пневматическая. Все колеса оснащены барабанными тормозами. На ведомом валу КПП предусмотрен главный барабанно-ленточный тормоз. Аварийная система тормозов предусмотрена в приводе задних колёс. Мотор оборудован и тормозом-замедлителем с заслонками в выпускных трактах.

Электрооборудование самосвала рассчитано 24 вольта напряжения. Из впечатляющих моментов отметим мощность стартера – 15 л.с.

Аналоги БелАЗов

Карьерные самосвалы белорусского производства можно встретить не только на просторах бывшего СССР, но и в Европе, Китае, Африке, Южной и Северной Америке. Среди конкурентов БелАЗа знаменитые гиганты Komatsu, Caterpillar, Liebherr, Hitachi. Все они имеют в своей продуктовой линейке карьерные самосвалы разной грузоподъёмности.

Кроме того, есть специализированные компании, такие как Terex trucks (вновь принадлежащий Volvo Group), индийское предприятие BEML, итальянские Astra и Perlini. Китайские машиностроительные предприятия, особенно крупные – Sany, XCMG – также активно продвигают горные самосвалы на мировой рынок.

Автор: ТЕХНОmagazine
Поделиться

описание и история развития карьерного самосвала

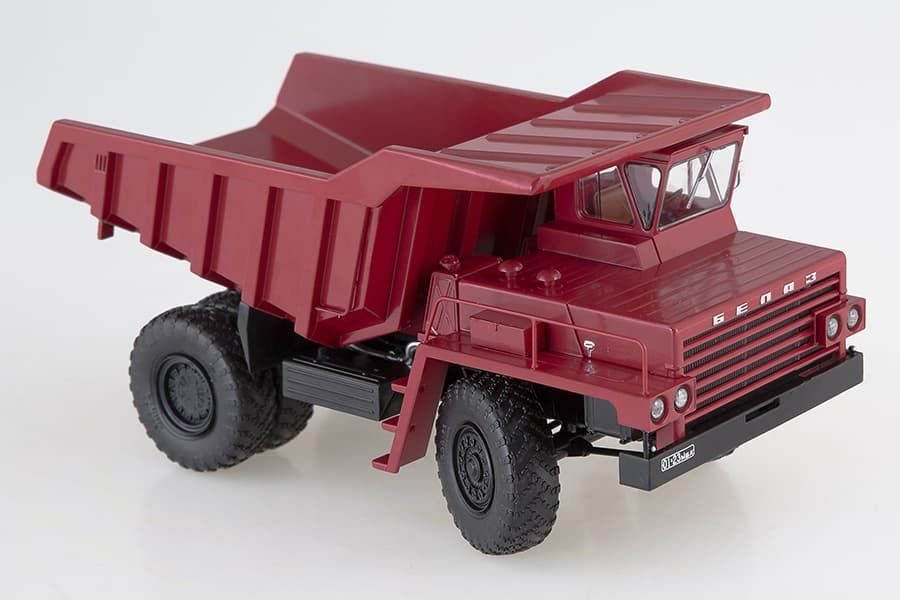

Назначение и особенности машины

Агрегат грузоподъемностью 27 т и емкостью кузовной платформы 15,3 м3 разрабатывался как замена грузовому самосвалу МАЗ-525.

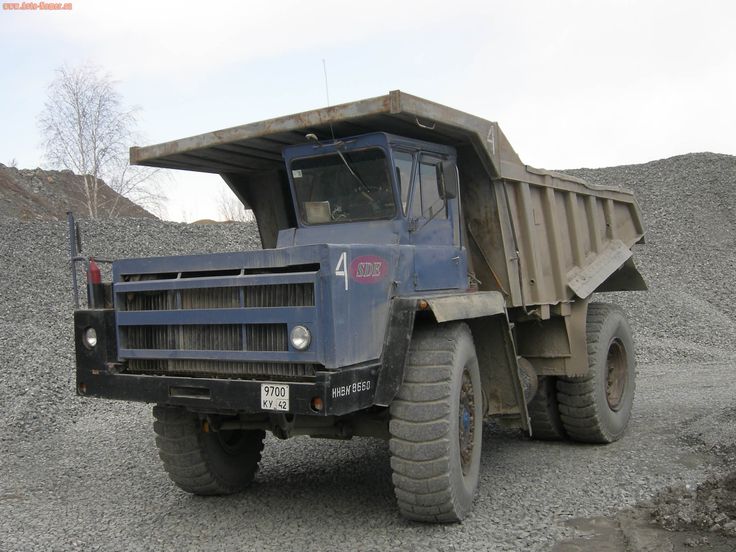

Машина проектировалась для перемещения загруженной 3-4-кубовым ковшом экскаватора горной массы в тяжелых условиях технологических дорог карьеров. Серийно БелАЗ-540 и его модификации производились с 1965 по 1975 г.

Узнать технические характеристики МАЗ-64229 можно из подготовленной для вас статьи. А тут мы рассмотрели 4 разновидности «карьерника» БелАЗ-7555.

Особенностями машины являются:

  1. Совокупность технических решений для эффективной работы в тяжелых условиях горного производства.
  2. Плавность хода в загруженном и порожнем состоянии, обеспеченная подвеской пневмогидравлического типа.
  3. Впервые примененная для серийных машин гидромеханическая передача.
  4. Компоновка кабины рядом с двигателем дала возможность уменьшить колесную базу и габаритные размеры машины, что позволило обеспечить высокие параметры устойчивости и маневренности грузовика.
  5. Ковшового вида грузовая платформа существенно понизила параметры центра тяжести устройства, обеспечила устойчивость к опрокидыванию, а также удобство погрузочных работ.
  6. Найденные конструкторами решения по управлению машиной, компоновке узлов, организации силового привода, системы тормозов, обогрева кузова выхлопом двигателя позволили использовать агрегат как базу для развития крупнотоннажной линейки грузовиков БелАЗ.

Недостатки автомобиля

Первым стало неудобство кабины. Выиграв в ходовых качествах, производители проиграли в удобстве рабочего места самого водителя. Неудобство также создавала разность между гидромеханической передачей и пневмогидравлической подвеской в компоновке. Эти и другие недоработки привели конструкторов к дальнейшим изысканиям, с целью оптимизации агрегатов автомобиля и повышения их надежности. Еще одним требованием стало уменьшение общего веса механизмов самосвала.


БелАЗ-540 Опытный ‘1961

Карьерный гигант выпускался в течении 2 пятилеток с 1965 по 1975 годы, после чего был заменен более мощным БелАЗ-548 грузоподъемностью 40 тонн. В последующем также появились 75-тонный БелАЗ-549 и другие модели, грузоподъемность которых исчислялась уже не десятками, а сотнями тонн.

Технико-эксплуатационные параметры

Технические характеристики машины следующие:

Индекс модели 540 540А
Годы выпуска С 1965 по 1975 гг. С 1967 по 1975 гг.
Собраны Белорусский автозавод
Назначение Большегрузный карьерный самосвал
Геометрические параметры по крайним точкам ДхШхВ, м 7,25х3,48х3,58
Перевозимый груз, т 27
Вес готового к эксплуатации автомобиля, т 21
Вес загруженного автомобиля, т 48
База колес, м 3,550
Клиренс, мм 475
Размерность шин колес 18,00-25
Потребление горючего на пробег в 100 км, л 100
Скоростной параметр, км/ч 55
Силовой агрегат Д-12А ЯМЗ-240
Литраж цилиндровой группы, л 38,88 22,3
Параметр мощности при номинальных оборотах, л. с. 375 360
Сжатие смеси, степень 16,5 16,5
Разворот на диаметре, м 16
Объем бака для горючего, л 400

История

Работа над новым большегрузным самосвалом, призванным заменить устаревший МАЗ-525, началась в только что созданном КБ Белорусского автомобильного завода в Жодино в конце 1950-х годов. В это время в мировой практике начали появляться карьерные самосвалы особой компоновки, отличавшиеся от классических самосвалов наличием одноместной кабины, сдвинутой влево, большим моторным отсеком в правой части и более рациональным кузовом ковшового типа. Всё это позволяло значительно повысить грузоподъёмность таких машин, увеличить их производительность, манёвренность, а также создавать целый ряд самосвалов перспективной грузоподъёмностью до 75 тонн и выше. Оригинальный и запоминающийся дизайн будущего автомобиля был разработан художником-конструктором Валентином Сергеевичем Кобылинским.

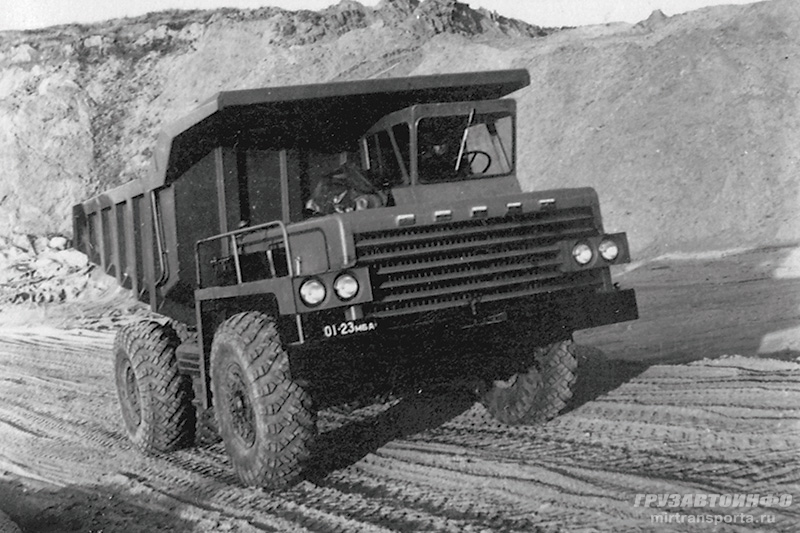

Первый опытный образец (имевший четыре головные фары) был построен на заводе в 1961 году. Его можно увидеть в известной советской кинокомедии «Королева бензоколонки» (1962). Успешно пройдя испытания, новый БелАЗ-540 был рекомендован к производству, которое началось в 1965 году. В 1967 году начался выпуск более совершенной модификации БелАЗ-540А.

Эти автомобили были очень востребованы по всему СССР, а также отправлялись на экспорт. Производство модели 540А продолжалось почти два десятилетия, пока в 1985 году она не была заменена на более совершенную 30-тонную модель БелАЗ-7522.

Силовая установка

540-я модель комплектовалась 12-цилиндровым четырехтактным дизельным мотором Д-12А (танковый В-2).

С 1967 г. на модели 540А появился четырехтактный V-образный агрегат Ярославского моторного завода ЯМЗ-240. Безнаддувный с 12-ю цилиндрами объемом 22,3 л, с системой питания из насосных агрегатов низкого и высокого давления.

Расход горючего сократился со 125 литров до 100 на пробег в 100 км, существенно уменьшилось потребление смазочных материалов. Унификация с ярославскими моторами 236 и 238 моделей создала условия более эффективной эксплуатации ЯМЗ-240.

Система охлаждения дизеля, работающего в нагруженном режиме, состоит из водяного и масляного радиаторов шестирядной конструкции, обдуваемых двумя производительными вентиляторами.

Белаз 540: технические характеристики

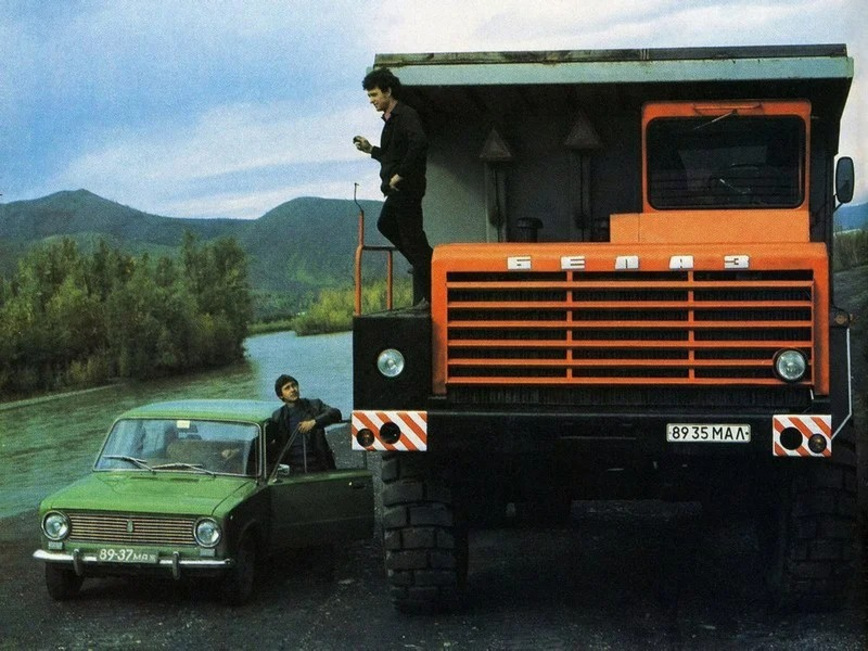

Люди старшего поколения хорошо помнят, что такое Знак качества. Присваивался он и автомобилям. А многие ли помнят, какой именно автомобиль первым удостоился этого знака? Это был карьерный самосвал БелАЗ-540А. Наверное, неслучайно знаменитая серия из коллекции “За рулём” началась в январе 1973 года именно с этого автомобиля. Немного истории. Грузовые автомобили с опрокидывающимися кузовами (самосвалы) начали строить на Ярославском автозаводе в 1935 году (ЯС-1). Для строек они были просто незаменимы. Их доля в общем производстве грузовиков значительна. Несколько особняком среди них стоят карьерные самосвалы, представителем которых и является БелАЗ-540.

Они имеют очень большие габариты, грузоподъёмность и не предназначены для движения по дорогам общего пользования. Их среда обитания – карьеры. Чтобы управлять таким автомобилем, нужно иметь водительское удостоверение с обычной категорией С. Ведь это одиночный грузовой автомобиль с полной массой более 3500 килограмм. Но этого недостаточно. Необходим опыт безаварийной работы и специальная стажировка. Интересно, что, например, в Канаде доверяют водить 180-ти тонные самосвалы… девушкам. Считается, что в силу присущей им особой женской аккуратности они более бдительно следят за показаниями приборов, которых немало, и при малейших отклонениях сообщают об этом механику. В СССР первый карьерный самосвал появился в 1951 году. Это был предшественник БелАЗа – МАЗ-525. Индекс 525, видимо, выбран неслучайно.

Грузоподъёмность составляла 25 тонн. Несколько слов о нём. На нём впервые появились 12-ти цилиндровый дизель, гидроусилитель руля, планетарные редукторы в ступицах задних колёс. Между двигателем и сцеплением была установлена гидромуфта (как на ЗИМе). Задние колёса диаметром 1,72 метра крепились к кузову жёстко, без подвески. Эти самосвалы с 1951-го по 1959-й год выпускали на Минском автозаводе, затем, до 1967-го, на БелАЗе. В 1965 году на Белорусском автозаводе в Жодино начался выпуск принципиально нового карьерного самосвала с передовым для того времени дизайном – БелАЗ-540. Этот автомобиль, первый обладатель Знака качества, заслуживает того, чтобы рассказать о нём подробнее.

Автомобиль-самосвал БелАЗ-540 грузоподъёмностью 27 тонн предназначен для массовой транспортировки грунта, скальных пород и других материалов на карьерных работах при использовании в комплексе с экскаватором с ковшом объёмом 3-4 мз. Ёмкость кузова – 15,3 мз. Кузов установлен на раме на резиновых амортизаторах. Для предотвращения примерзания грунта предусмотрен обогрев днища отработавшими газами. Одноместная кабина смещена влево и расположена рядом с двигателем. Снаряженная масса автомобиля – 21 тонна. Максимальная скорость – 55 км/ч.

Что же представлял собой этот самосвал в конструктивном плане? Начнём с двигателя. На первых БелАЗах, как и на МАЗ-525, устанавливали 12-ти цилиндровый четырёхтактный дизель Д-12А рабочим объёмом 38,88 литров и мощностью 375 л.с. (у МАЗ-525 мощность составляла 300 л.с.). Это была модификация знаменитого танкового дизеля В-2. В 1967 году он уступил место ярославскому 12-ти цилиндровому дизелю ЯМЗ-240, и автомобиль получил индекс 540А. Фактически это два двигателя ЯМЗ-236. Мощность – 360 “лошадок” При этом расход топлива сократился со 125 до 100л/100км. Уменьшился и расход масла. Двигатель широко унифицирован по основным деталям с известными ЯМЗ-236 и ЯМЗ-238, что существенно облегчает его эксплуатацию. На БелАЗе установлены два шестирядных радиатора – масляный и водяной, которые обдуваются двумя вентиляторами.

Очень интересна по своему устройству силовая передача автомобиля. Она состоит из промежуточного трёхвального повышающего редуктора (это необходимо для работы гидротрансформатора), гидротрансформатора, гидромеханической коробки передач, карданной передачи и заднего ведущего моста. Гидротрансформатор – одноступенчатый, с двумя реакторными колёсами, коэффициент трансформации – 3,5. Колёса с лопатками отлиты из алюминиевого сплава. Коробка передач, как и у ЛиаЗ-677, не является планетарной. Она трёхступенчатая, двухвальная, с фрикционным переключением передач.

Для включения какой-либо передачи масло от насоса с помощью золотникового управления, имеющего механический привод из кабины водителя, направляется к соответствующим фрикционам. Управление переключением передач осуществляется с помощью рычага, расположенного на рулевой колонке, через золотниковый механизм. Наличие гидротрансформатора в трансмиссии способствует смягчению динамических нагрузок и повышает долговечность трансмиссии. Гидромеханическая трансмиссия такого же типа с двигателями Д-12А применялась и на восьмиколёсных тягачах МАЗ-535, 537, 543. Задний мост автомобиля с планетарными колёсными редукторами и одинарной главной передачей достаточно традиционен.

Зато интересна по конструкции подвеска. Она гидропневматическая. Сразу вспоминается подвеска “Ситроена”… Основным элементом такой подвески является гидропневматический телескопический цилиндр, представляющий собой пневматический упругий элемент поршневого типа в сочетании с гидравлическим амортизатором и плунжерным насосом для перекачки жидкости. В качестве направляющих используются реактивные штанги. Боковые силы в передней подвеске воспринимаются поперечной штангой, в задней – двумя продольными рычагами.

Гидропневматическая подвеска обеспечивает огромному самосвалу отменную плавность хода. Шины – 26-ти слойные, размером 18,00х25 дюймов. Давление – 5кГ/см2. Рулевое управление – с гидроусилителем. Гидроусилитель – разделённого типа. Насос гидроусилителя руля питается от тех же насосов, что и подъёмник кузова. В случае внезапной остановки двигателя предусмотрена возможность привода насосов от ведущих колёс автомобиля. Тормозная система автомобиля включает в себя колёсные барабанные колодочные тормоза с пневмоприводом, центральный барабанно-ленточный тормоз, установленный на ведомом валу коробки передач, и аварийный привод к задним колёсам.

Кроме того, двигатель снабжён тормозом-замедлителем с двумя заслонками в выпускных трубах. В этой связи не могу не вспомнить один фильм (к сожалению, забыл название). В этом фильме водитель БелАЗа жаловался на то, что клинит тормоз переднего колеса. По его мнению, следовало изменить конструкцию… Электрооборудование. У БелАЗ-540 оно 24-х вольтовое. А его предшественник МАЗ-525 имел 12-ти вольтовое элекрооборудование с 24-вольтовым стартером (как МАЗ-200). Мощность стартера у обоих самосвалов составляла 15 лошадиных сил.

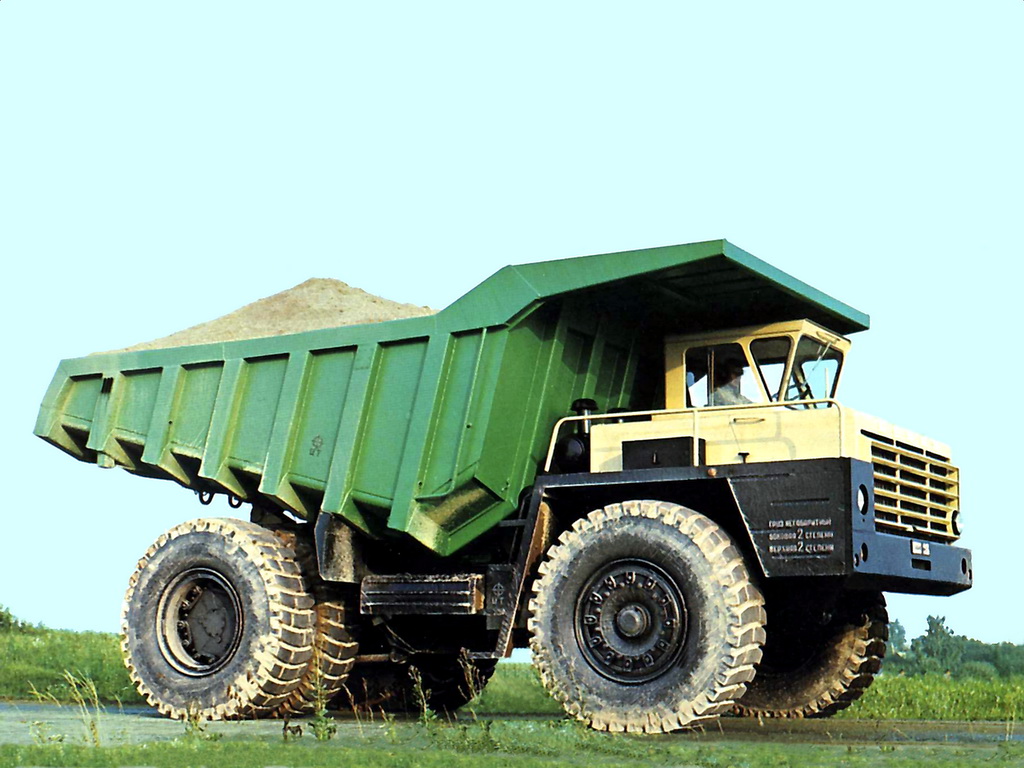

На базе БелАЗ-540 была создана 40-тонная модификация – БелАЗ-548. Внешне они очень похожи. Двигатель ЯМЗ получил турбонаддув, и мощность повысилась до 500 “лошадей” (на первых выпусках стояла модификация Д-12А мощностью 525 л.с.). Карьерные самосвалы, в отличие от их младших собратьев, нечастые гости телеэкранов. Помимо вышеупомянутого фильма, БелАЗ-540 можно увидеть в фильме “Королева бензоколонки”. Она там залила в его бак 370 литров солярки. Да, бак БелАЗа вмещал 400 литров… Ещё помню фильм “Сибирячка” с В. Заклунной. В нём мелькнул МАЗ-525.

В дальнейшем на Белорусском автозаводе были созданы новые модели самосвалов грузоподъёмностью до 220 тонн. Модификации грузоподъёмностью 80 тонн и выше оснащаются электрической трасмиссией. Лет 40 назад были попытки оснастить БелАЗ газовой турбиной. Завод в г.Жодино успешно работает и сейчас. Это уникальное предприятие. Фирмы, которые изготавливают карьерные самосвалы грузоподъёмностью свыше 30 тонн, во всём мире можно пересчитать по пальцам. Но только на Белорусском автозаводе их собирают на конвейере. БелАЗы пользуются хорошим спросом во многих странах. Знак качества первому БелАЗу был присвоен не зря…

©. Фотографии взяты из общедоступных источников.

Оцените статью: (1 голос, среднее: 5 из 5)

Поделитесь с друзьями!

Силовая передача

Вращение вала дизеля через редуктор трехвального исполнения, гидротрансформатор, гидромеханическую КПП, карданную передачу передается на задний мост.

Конструкторы выбрали схему гидротрансформатора в одну ступень с парой изготовленных из алюминия реакторных колес, которая обеспечивает коэффициент трансформирования, равный 3,5.

КПП на три режима, набор шестерен смонтирован на двух валах, переключение передач фрикционным механизмом с приводом от гидравлики. Управление коробкой осуществляется через золотниковое устройство, открывающее и перекрывающее давление масла на исполнительные устройства фрикционов.

Использование механогидравлической схемы силовой передачи позволило снизить динамические нагрузки на ее элементы, существенно увеличить параметры надежности и долговечности механизма.

Трансмиссия и управление

Конструкция трансмиссии была новшеством в советском автомобилестроении. Число передач гидромеханической автоматической коробки – 3. Установлены отдельные редукторы на ступицах каждого ведущего колеса. Наличие силовой передачи с повышающим редуктором для установленного гидротрансформатора.

Рулевое управление оснащено гидроусилителем. Насос гидроусилителя является частью общей гидросистемы машины, но также имеется возможность привода насоса от ведущих колес в случае непредвиденной остановки двигателя.

Карданная передача

Трансмиссионный карданный вал соединяет силовую установку и повышающий редуктор. Механизм компенсирует осевое перемещение трансмиссии и двигателя.

Конструктивно выполнен как эластичное крепежное сочленение, карданный шарнир на подшипниках игольчатого типа, шлицевое устройство из двух скользящих фланцев. Карданное устройство моста состоит из пары шарниров, связанных шлицевым соединением. Вал меняется по длине при перемещении моста относительно основной рамы.

Описание

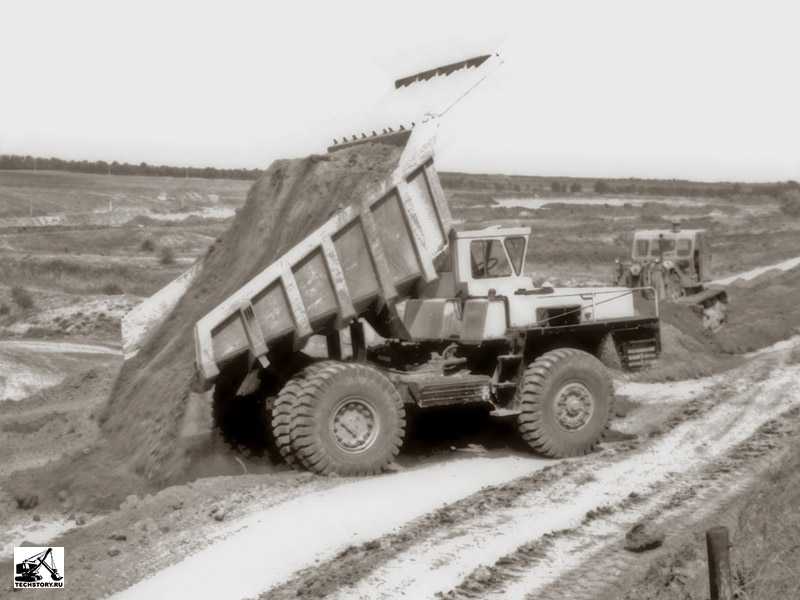

Самосвал эксплуатируется на специально построенных дорогах. Это был грузовой автомобиль с гидропневматической подвеской колёс, объединёнными гидросистемами усилителя руля (ГУР) и подъёмника кузова, установлены винтовой рулевой механизм, гидромеханическая трансмиссия, пневмогидравлическая подвеска заднего и переднего мостов. В кузов загружалось до 15 кубометров груза.

Рабочие технические характеристики
  • радиус поворота (по колее внешнего переднего колеса) – 8,5 м.
  • угол опрокидывания кузова – 55°
  • время опрокидывания гружёного кузова – 25 сек.
  • запас топлива – 400 л.
  • число мест в кабине – 1

Это первый советский автомобиль, удостоенный Государственного знака качества[1][2][3].

Подвеска

Обеспечивает плавное передвижение и достаточную управляемость грузовой платформы на технологических дорогах разреза.

Обе подвески (передняя и задняя) собраны по гидропневматической схеме. В основе ее работы – устройство, сочетающее в себе упругий пневматический узел поршневого типа, гидроамортизатор и насос с плунжерами.

В подвесках установлены по два гидропневмоамортизатора.

Мы подготовили для вас обзор технических характеристик БелАЗа-75710 — одного из самых габаритных и грузоподъемных карьерных самосвалов в мире. По данному адресу: https://spez-tech.com/tehnika/gruzovie-avto/kaz/608-kolhida-opisanie-osnovnyie-rabochie-parametryi.html вы найдете статью о КАЗ-608 «Колхида».

В этом обзоре мы рассмотрели преимущества грузовика МАЗ-5551 и его основные технические характеристики.

Подвеска и тормоза

Подвеска намного интересней. Гидропневматическая система с телескопическими цилиндрами (их на машине было 4, разработана в СССР впервые), совмещающие пневмопоршень с гидроамортизатором и плунжерным насосом в одной конструкции. Реактивные штанги работают как направляющие, а поперечные штанги на переднем контуре и два продольных рычага в заднем, гасят боковые нагрузки. Вся эта схема обеспечивает плавный ход тяжеловеса. Подвеска и ряд других решений содержали целый ряд принципиальных новшеств, что закреплено массой авторских свидетельств: самосвалы действительно были «авторскими» по многим параметрам.

Тормозная система — пневматическая. Все колеса оснащены барабанными тормозами. На ведомом валу КПП предусмотрен главный барабанно-ленточный тормоз. Аварийная система тормозов предусмотрена в приводе задних колёс. Мотор оборудован и тормозом-замедлителем с заслонками в выпускных трактах.

Электрооборудование самосвала рассчитано 24 вольта напряжения. Из впечатляющих моментов отметим мощность стартера – 15 л.с.
