Газовые котлы АГВ для частного дома — технические характеристики

Массовая газификация, начатая в СССР в середине 60-х годов прошлого века, дала возможность владельцам частных подворий изменить способ отопления жилища. Для этого промышленностью страны выпускались газовые котлы, которые имели общее для всех моделей обозначение АГВ — аппарат (по другой версии «агрегат») газовый водогрейный. Особой популярностью пользовались газовые котлы из Жуковского — подмосковного города, тесно связанного с авиационной и космической промышленностью. Газовые котлы АГВ для частного дома выпускаются там до сих пор, их конструкция практически не претерпела изменений, а в названии появилась буква «О» — АОГВ.

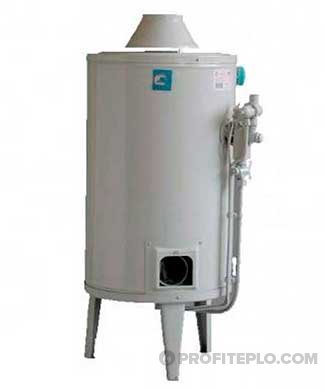

Газовый котёл АГВ-80

В чем разница АГВ и АОГВ

Котлы АГВ из города Жуковского можно считать таким же техническим раритетом, как и автомобили УАЗ. Причем они схожи по надежности и неприхотливости в эксплуатации.

Первоначально выпускались газовые котлы АГВ-120 и АГВ-80. Цифра в аббревиатуре — это объем воды в литрах.Она характеризует мощность котла, что для рядового пользователя удобно, поскольку число совпадает с максимально возможной отапливаемой площадью.

Современные газовые котлы АОГВ (аббревиатура расшифровывается как «Агрегат Отопительный Газовый Водогрейный») — это более производительные устройства, мощность которых находится в пределах от 11,6 до 29 кВт. Цифра в их модельном индексе обозначает именно этот параметр, а для определения возможной отапливаемой площади ее надо умножить на 10. Их конструкция претерпела небольшие изменения. Например, жаровая труба сделана конусообразной и поделена на три секции (цифра 3 в индексе), что позволило повысить КПД устройства с 0,8 до 0,9. Кроме того, часть моделей оснащается дополнительным водяным контуром (водонагревателем), использующимся для горячего водоснабжения. О его наличии сообщает литера «К» в индексе — АКГВ.

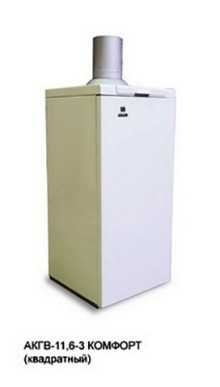

Для удобства пользователей и расширения возможностей выбора, выпускаются котлы трех типов оснащения:

  • Эконом — вся арматура и автоматика российского производства.
  • Универсал — в наиболее ответственных узлах используется импортная автоматика.
  • Комфорт — вся арматура и автоматические приборы итальянского производства.

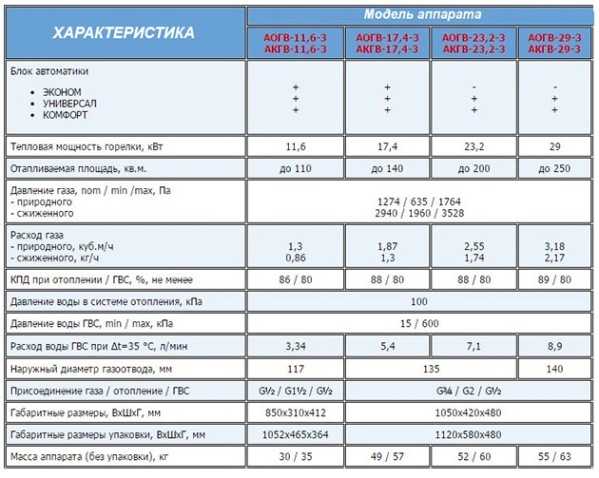

Таблица. Технические характеристики котлов АОГВ, которые производит Жуковский машиностроительный завод

ХарактеристикаМодель
АОГВ-11,6-3АОГВ-17,4-3АОГВ-23,3-3АОГВ-29-3
Мощность горелки (кВт)11,617,423,329
Отапливаемая Smax2)116174233290
ТопливоПриродный или сжиженный газ
Рабочее давление газа (Па)1274 — природный
2940 — сжиженный
КПД отопления (%)86888889
Рабочее давление в котле (кПа)100
Габариты (мм)850×310×4121050×420×480
Масса (кг)30495255
Тип установкиНапольный
Диаметр газоотвода (мм)117135140
Диаметр магистралей (газ-отопление) в дюймах½ – ½¾ – 2

Конструкция АГВ

Газовый котел АОГВ имеет газотрубную конструкцию с вертикальным расположением жаровой трубы и устанавливается на пол. Круглая горелка располагается снизу. Воздух, потребный для горения, поступает через нижние отверстия в кожухе. Удаление продуктов горения происходит естественным путем, через трубу дымохода вверху, у основания которого находится колпак тягопрерывателя с дверцей.

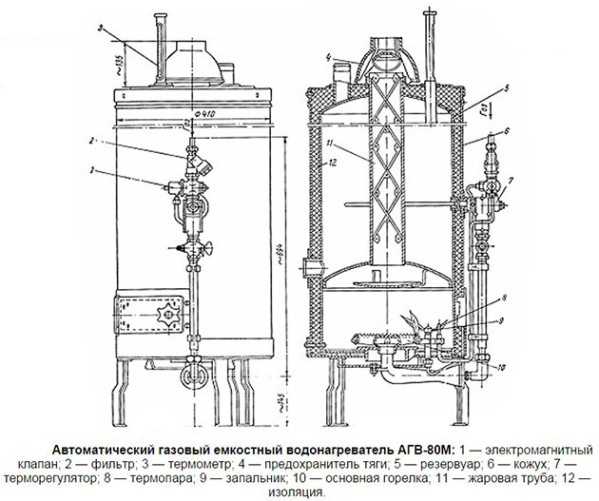

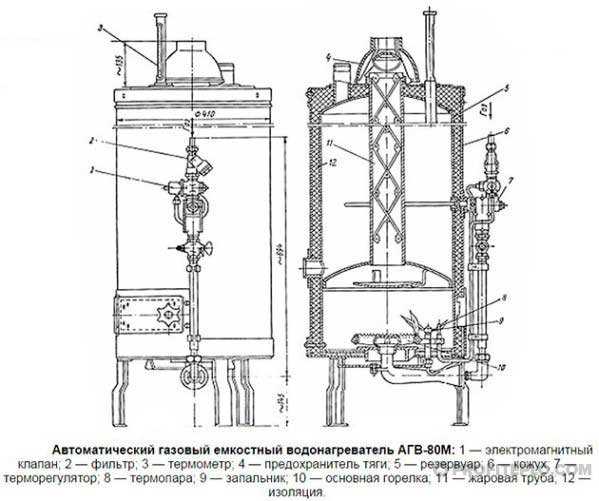

Конструкция газового агрегата АГВ-80

Жаровая труба поделена на секции так называемыми турбулизаторами, которые провоцируют завихрение потока отходящих газов, снижают его скорость и увеличивают КПД устройства.

Патрубок подключения прямой магистрали системы отопления смонтирован на верхней крышке котла. Обратки — на боковой. Газовый котел АГВ-80 отличается от АГВ-120 тем, что топливная магистраль с запорной арматурой находится на внешней стороне и не имеет кожуха.

В комбинированных моделях (с литерой «К») имеется змеевик, обхватывающий жаровую трубу изнутри. Он обеспечивает подачу горячей воды в систему водоснабжения.

Автоматика котла прекращает подачу газа в трех случаях:

  1. При падении тяги.
  2. Падении давления в топливной магистрали.
  3. Отрыве пламени или произвольном прекращении горения.

Подключения к электрическим сетям не требуется, устройство полностью автономно. Кожух котла делается круглым или квадратным, что зависит от типа исполнения — «Эконом», «Универсал» или «Комфорт».

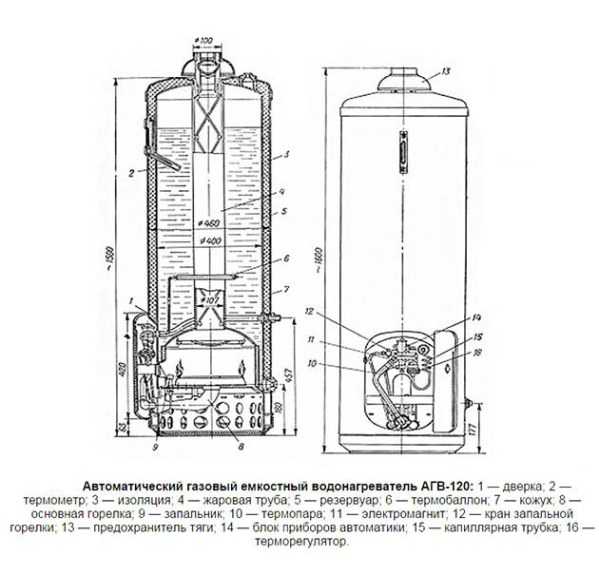

Конструкция газового агрегата АГВ-120

Принцип работы

Вода в котле циркулирует естественным путем — по термосифонному принципу. Нагрев происходит от жаровой трубы, по которой проходят горячие газы, исходящие от нижней горелки.

Основным запирающим элементом газовой магистрали является электромагнитный клапан, приводимый в действие термопарой. Чтобы зажечь горелку, надо нажать пусковую кнопку на нем и поднести открытый огонь к трубке запальника. В нагретой термопаре возникает ток, который приводит к срабатыванию электромагнитного клапана. После этого вручную открывается кран подачи газа к горелке, происходит розжиг котла.

Принцип работы котла АОГВ

Для контроля за температурой нагрева в верхней крышке котла имеется муфта, куда устанавливается термометр. Она поддерживается на одном уровне с помощью автоматического терморегулятора, в основе принципа работы которого лежит изменение длины металлического стержня (латунь) при нагревании. Для работы в заданном диапазоне температур его рычаг поворачивается всего на 14°, что является пассивной защитой от неквалифицированных действий.

Если вы хотите поднять верхний предел нагрева, сначала открутите стопорный винт на рычаге управления терморегулятора и поверните его против часовой стрелки, после чего снова закрепите и поверните в противоположную сторону. Конструкция не препятствует действиям, в результате которых вода в котле может закипеть. Поэтому будет лучше, чтобы их осуществлял специалист. Если у вас такового нет, ознакомьтесь с техническим описанием котлов АОГВ и правилами их эксплуатации, перейдя по этой ссылке.

Достоинства и недостатки

АГВ отопление с помощью котлов этого типа позволяет существенно повысить комфорт проживания. Как и любая техника, они имеют свой набор преимуществ и недостатков.

Плюсы

  • Энергонезависимость. Котлу не требуется подключение к электрическим сетям, он будет работать все время, пока в трубе есть газ.
  • Простота. Труба, горелка, бак. Эксплуатация возможна неквалифицированным персоналом, что снижает ее стоимость.
  • Оптимальный КПД — при больших значениях по трубе потечет конденсат, при меньших возрастут расходы на отопление.
  • Относительно небольшие размеры.
  • Приемлемая цена.

Минусы

  • Морально устаревшая конструкция.
  • Конденсация влаги из атмосферного воздуха на нижнем зеркале котла и течь, которая может погасить горелку. Эффект наблюдается до момента достижения теплоносителем температуры в 25-30 0С.
  • Для полного прерывания подачи газа требуется, чтобы остыла термопара. На это уходит до минуты, что может стать фатальным при аварии.
  • Не слишком удачная эргономика — открыты трубопроводы, элементы управления. Трудно согласовать котел с дизайном интерьера.
  • Для розжига горелки необходимо обращение с открытым огнем, что само по себе опасно.

Нюансы выбора

Основным критерием при выборе котла является его мощность. А отличия по уровню технической оснащенности относятся к второстепенным и несущественным. Если модельный индекс содержит цифры, указывающие на объем водяного бака, как в случае с котлами АГВ-80 и 120, то делите их на два и получите оптимальное значение площади отапливаемого помещения. Значения мощности, выраженные в киловаттах, надо умножать на пять. Двукратный запас гарантирует, что в помещениях будет комфортно даже при экстремально низких температурах «за бортом», а также позволит компенсировать теплопотери, если дом ветхий или имеет конструктивные недостатки.

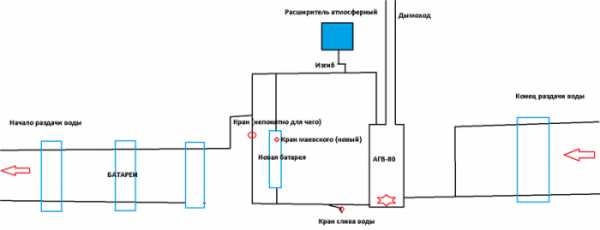

Схема АГВ отопления

АГВ отопление на основе котлов Жуковского механического завода может быть устроено в любом населенном пункте, если он имеет надежное обеспечение магистральным или сжиженным газом. Простота конструкции и независимость от качества электропитания делают их эксплуатацию вполне безопасной и относительно недорогой.

В чем заключается особенность газовых котлов АГВ в системе отопления, смотрите в видео:

profiteplo.com

Как выбрать АГВ отопление частного дома, АОГВ, фото, инструкция

АГВ отопление – это газовый водонагревательный аппарат. Используют его не только для обогрева, но и для горячего водоснабжения, при этом значительно экономится топливо. Особенно удобно его использовать для частных домов, площадь которых не превышает ста квадратных метров. В данное время этот вид отопительных котлов модернизирован, была усовершенствована конструкция, добавлены регулирующие приборы.

Как работает АГВ

Конструкция котла АГВ отопления довольно проста, как видно на фото – внешне котёл напоминает самовар. В ёмкости расположена труба, а в место между стенками трубы и стенками ёмкости заливается вода, которая и будет теплоносителем. Газ, который сжигается в топке котла, проходит по трубке и отдаёт ей своё тепло. А труба отдаёт тепло воде, находящейся в баке, после чего вода начинает движение по стояку отопления вверх.

АГВ отопление

Современные газовые котлы отопления АГВ снабжены устройством автоматического типа, которое не только отвечает за оптимальную подачу газа на горелку, но также и контролирует состояние такой подачи. А сам процесс контроля тоже прост: в ёмкость аппарата установлен специальный температурный датчик, следящий за температурой теплоносителя. При достижении нужной величины, которую предварительно выставляют, срабатывает автоматическая заслонка. Она перекрывает газ, который подводится к горелке, но фитиль остаётся гореть. Если температура теплоносителя понижается, срабатывает датчик, подача газа включается, затем он зажигается от фитиля.

Автоматика данного вида котлов налажена и работает эффективно. Если вдруг гаснет пламя фитиля или падает давление газа в трубопроводе, или забивается дымоход, сработает автоматика и прибор просто не включится.

Как обращаться с АГВ

При работе с котлами данного вида нужно учитывать некоторые их особенности:

  • АГВ для отопления дома необходимо устанавливать в отдельном помещении;
  • диаметр дымохода не должен быть менее 135 миллиметров, а трубу выводят на улицу выше кровельного материала. При этом внешнюю часть дымохода и расположенную на чердачном помещении утепляют и изолируют. В самом дымоходе устанавливают карман для сбора мусора, упавшего в трубу.

Заниматься подключением АГВ к газопроводу могут только представители газового хозяйства, они должны поставить аппарат на учёт. Обязательно необходимо утеплить трубопровод, по которому носитель тепла будет к радиаторам подниматься, а обратный контур утеплять не обязательно.

Основные составляющие АГВ котла

Если в доме применяется схема с естественной циркуляцией носителя тепла, то данный аппарат нужно устанавливать ниже места размещения радиаторов. Чаще всего газовые котлы отопления АОГВ ставят в подвале или строят отдельное помещение с углублённым полом.

Рекомендуем к прочтению:

Диаметр труб подбирается точно по всем канонам сантехнических требований. Необходимо также выставить правильно угол крена горизонтальных участков трубной разводки.

Этот угол должен составлять 1 см на 1 м длины трубопровода. Это условие обязательно нужно выполнить, так как от этого улучшается циркуляция воды, снижается вероятность появления воздушных пробок, это также при необходимости помогает сливать воду из системы на период её консервации или для произведения ремонтных работ.

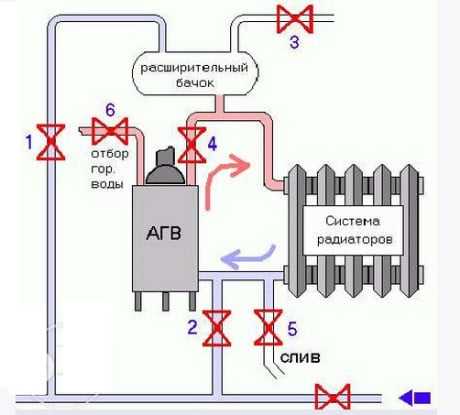

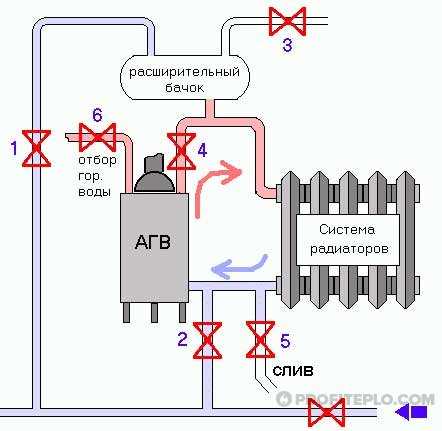

Принципиальная схема отопления с АГВ

При достижении температурного режима отметки +50 на стенках труб и котла начинает появляться конденсат, который сокращает период эксплуатации металлических компонентов и узлов системы. Да и при данной температуре перестаёт циркулировать и сам теплоноситель.

Недостатки отопительной системы АГВ

Перед тем, как выбрать АГВ отопление, следует знать, что система имеет несколько недостатков:

  • Данная система требует обязательного строгого соблюдения абсолютно всех правил разводки трубопровода.
  • В ней не предусматривается автоматическая регулировка и контроль режима температуры в каждой комнате отдельно. Происходит неэкономное расходование топлива.

Для того чтобы улучшить систему, нужно монтировать циркуляционный насос и тогда отопление будет работать, как часы.

Если АГВ применяют на даче, то с приходом холодов, если дачники не пользуются домом зимой, они стараются сливать воду из системы отопления. Для того чтобы избежать этих манипуляций, можно залить в трубопровод специальный антифриз. Хотя нужно быть предельно осторожными с этой ядовитой жидкостью.

Новое поколение аппаратов АГВ

На российских заводах производится АОГВ – 23,2 – 1 . Это бытовой отопительный газовый баллон. Он предназначается для обогрева домов площадью 140 – 200 кв. метров. Есть аппарат и с чуть меньшей мощностью для обогрева площади в 100 – 140 кв. м. В остальном эти два вида обогревателей практически не отличаются друг от друга.

Недавно появилась более современная модель АКГВ – 23,2 – 1 с водяным контуром. Его также можно применять и для обогрева дома, и для снабжения горячей водой. А вместо трубы, идущей внутри котла, устанавливаются три стальные секции, которые изготовлены особым способом штампования и полые внутри. Секции смонтированы вертикальным образом и соединяются в один дымоход, по которому поступают продукты горения газа в отдельную дымоходную трубу.

Рекомендуем к прочтению:

Новое поколение аппаратов АГВ

Нагрев воды происходит с помощью специального змеевика, который опоясывает абсолютно весь контур внутри котла и по нему идет та вода, которая используется для быта. А в котле нагревается и вода для обогрева. То есть, получается, этот аппарат – два в одном.

В комплект новой модели входит инжекционная горелка, которая обеспечивает эффективное сгорание газа без остатка. Такой вот вид горелки отлично работает даже тогда, когда давление газа в трубопроводе является упавшим.

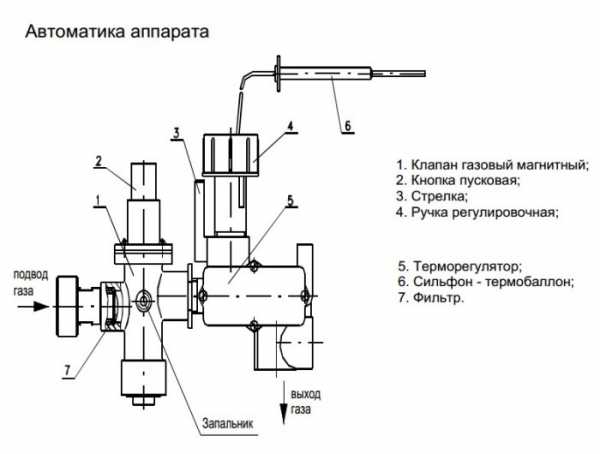

Автоматика нового АГВ

Она полностью контролирует абсолютно весь процесс нагревания воды. А сам блок автоматики состоит из:

  • термодатчика, который контролирует температуру воды;
  • электромагнита, который отвечает за управление основным клапаном подачи газа;
  • термопары, которая монтирована около запальника. Нагреваемая от постоянно горящего факела, она создаёт электрический ток в цепи;
  • датчика тяги. Он монтируется в дымоход и контролирует оптимальную тягу трубы.

Автоматика нового АГВ

Блок автоматики не даст включить отопление АОГВ, если возникла хотя бы малейшая поломка или сбился показатель эффективной работы котла. Главное – правильно отрегулировать автоматику и тогда оборудование будет служить долго.

Отопление АГВ частного дома было изобретёно ещё в пятидесятые годы прошлого века для того чтобы решить вечные проблемы отсутствия центрального отопления в небольших городках и сёлах.

После чего они приобрели достаточно широкое распространение на просторах Советского Союза, и зарекомендовали себя с хорошей стороны. То есть, АГВ отопление в квартире проверено десятилетиями эксплуатации в частном секторе и вполне достойно вписывается в современную жизнь, особенно, после того, как была модернизирована и усовершенствована.

Необходимо только соблюдать абсолютно все меры предосторожности в работе с данным видом котлов, следовать таким документам, как АГВ отопление инструкция, не заниматься самодеятельностью – и тогда он прослужит верой и правдой долгие годы, принося тепло и уют в дом.

Тем более, что данная система отопления достаточно экономична и позволяет использовать котлы и для обогрева помещения и для источника горячей воды, что тоже очень удобно и экономично, как со стороны экономии средств, так и с экономии места в занимаемом помещении. А с учётом автоматизации работы оборудования, вся эта система безопасна и проста в управлении. Единственное, после того, как выбрать АГВ отопление, и установить его, нужно правильно настроить автоматизацию и тогда можно спать спокойно.

otoplenie-doma.org

Агв и газовые котлы для частного дома

При строительстве своего дома мы прежде всего заботимся о комфорте. Главной его составляющей является обеспечение своих родных теплом и горячей водой. В этом нам помогают автономные газовые водонагреватели – АГВ. В основе этой отопительной системы лежат газовые котлы, которые и производят тепло для частного дома.

Принцип работы системы АГВ

Автономные газовые водонагреватели (АГВ) стали распространяться в нашей стране с середины 50-х годов. Многие люди оценили качество и экономичность котлов. Особенно это отметили пользователи, установившие АГВ в частный дом, площадью свыше 100 кв. м. Такая система не нуждалась в постоянном контроле со стороны человека, а коэффициент полезного действия только увеличивался. Сместив печное отопление, газовый котел занял доминирующую позицию в теплоснабжении.

Газовый котел — довольно удобный механизм для организации отопления в частном доме

По своей конструкции аппарат имеет некоторые сходства с самоваром. С помощью газопровода в котел подается топливо, фитиль зажигает его и начинается процесс обогрева. В основную емкость котла подается нагреваемая вода, труба с горящим газом проходит через весь аппарат. Далее дело остается за термодинамикой.

Современные системы АГВ оснащены автоматикой. Такая модернизация позволяет экономить топливо в процессе отопления. В газовый котел устанавливают термодатчик. Он направлен на отслеживание температуры носителя. При достижении величины, которая была изначально определена пользователем, срабатывает заглушка, она перекрывает подачу газа практически полностью. Остается гореть только фитиль, который при понижении температуры снова зажжет подаваемый газ.

Двухконтурный газовый котел

Теплая вода самотеком попадает в систему обогрева. Проходя по радиаторным секциям, она отдает тепло и по возвратному патрубку возвращается в газовый котел. Теплоноситель, совершая обогрев помещения, движется по системе самотеком. Единственной движущей силой является разница высоты между нагревательным (газовый котел) и охладительным (радиатор) приборами.

В последнее время стали популярны котлы, оснащенные циркуляционным насосом. Он позволит увеличить скорость движения теплоносителя и уменьшить время, затрачиваемое на обогрев помещения, тем самым снижая расход топлива.

Достоинства и недостатки работы системы АГВ

Газовые котлы получили широкое распространение благодаря достоинствам в конструкции и принципам работы:

  • безопасность в эксплуатации при условиях установки квалифицированным специалистом;
  • АГВ не зависит от электрического тока;
  • автоматизация обогрева помещения;
  • простота в использовании и обслуживании;
  • возможность экономии теплоносителя и топлива.

Система автономного газового отопления частного дома

Казалось бы, что эта прекрасная система обеспечит идеальный обогрев. Но, как и у любой технической единицы у системы АГВ есть и недостатки:

  • массивные газовые котлы в большинстве устанавливаются на пол и требуют отдельного помещения;
  • большой диаметр труб замедляет обогрев помещения, но и остывает частный дом медленнее за счет этого;
  • в случае установки в жилом помещении, оборудование ухудшает дизайн.

Недостатки этой системы скорее эстетического характера, поэтому если установка АГВ осуществляется в частный дом, все они решаемы и незначительны.

Как выбрать котел для установки в частный дом

При выборе котла необходимо ознакомиться с паспортными данными каждого из «кандидатов» и сделать упор на соответствие нормам безопасности. Чтобы правильно выбрать газовый котел необходимо учесть некоторые нюансы:

  1. Размеры помещения, в котором предполагается обогрев. Это один из важнейших критериев при выборе системы АГВ. От обогреваемой площади зависит мощность котла. Существуют определенные стандарты при производстве водонагревателя. Грубый подсчет осуществляется путем простой формулы – 1 кВт мощности х 10 м2 помещения.

    Мощность котла выбирайте в соответствии с площадью дома

  2. Географическое расположение и климатические условия. Если ваш город расположен в холодном регионе, то к расчетной мощности котла необходимо прибавить 20-25% мощности.
  3. Учет теплопотерь используемых материалов и ветхости оконных и дверных блоков. Если система обогрева проектируется в старом здании, то к изначальной мощности АГВ необходимо прибавить 15-20%.
  4. Нагрузка системы. Здесь следует учесть количество контуров (циркуляционных колец) котла. Если планируется только обогрев помещения, то производится установка одноконтурного котла, а в случае подачи в частный дом горячей воды – двухконтурного.

Если учесть каждый из этих пунктов и ответственно подойти к проблеме отопления, то выбор котла для системы обогрева не составит труда. Для упрощения задачи можно воспользоваться консультацией специалиста.

Особенности монтажа системы АГВ

Установка газового котла в частный дом производится в отдельном помещении в нижней части постройки. Трубопровод подачи воды в систему отопления необходимо утеплить для уменьшения теплопотерь. Обратная часть в утеплении не нуждается.

Устройство АГВ

ОЧЕНЬ важно! Подключение и установка газового оборудования должна осуществляться ТОЛЬКО специалистами газовой службы. Они регистрируют данный аппарат и выполняют монтаж, соблюдая все правила установки.

Если сам газовый котел должны устанавливать только «газовщики», то трубопровод можно проложить и самостоятельно. Обратную его часть прокладывают на уровне пола. При установке «обратки» над дверными коробками могут послужить образованию воздушных пробок в системе.

Основной обогрев помещения осуществляется за счет прохождения теплоносителя через секции радиатора. Для того чтобы воздушные слои перемешивались их устанавливают под оконными блоками.

Подающий трубопровод устанавливается с учетом уклона. На каждый метр трубы уклон должен быть не меньше 1 см. Это также предотвратит систему от завоздушивания и позволит, в случае проведения ремонтных работ, слить воду из отопительной системы.

Совет! Моделировать обогрев помещения лучше в момент составления проекта дома еще до начала его строительства.

Следует уделить немало внимания системе вывода продуктов сгорания. Дымоходная труба выводится наружу на высоту не менее 30 см от кровли. Минимальный диаметр выводящей трубы должен быть не менее 135 мм. Чтобы дымоход не засорялся его дополнительно оборудуют камерой для сбора мусора.

Монтаж оборудования

При установке газового котла в отдельное помещение, необходимо оборудовать дополнительный (аварийный) выход. Это позволит спастись в случае форс-мажорной ситуации. Также можно обработать стены и потолок огнеупорными смесями.

Необходимо помнить, что продлить службу системы обогрева можно соблюдением температурного режима. Если теплоноситель будет прогреваться более чем на 50°C, на стенках труб и кожуха котла может появляться конденсат, способствующий внешней коррозии элементов отопительной системы. Также при достижении 50°C замедляется процесс циркуляции теплоносителя.

Стоимость и экономия

Средняя стоимость оборудования варьируется в широком ценовом диапазоне. Наиболее дешевые – модели, которые не оснащены автоматической системой отключения и тепловыми датчиками. Также цена зависит от объема основного бака и мощности аппарата.

Выбирайте надежную модель котла, которая будет работать исправно

Ответственные производители в перечень услуг включают обслуживание изготавливаемого оборудования, от этого также зависит формирование стоимости. Также на цену влияет использование различных материалов. Страна производитель и раскрученность бренда может повлиять на повышение рыночной стоимости продукта, но качество, как правило, у импортных котлов, особенно северных стран отличается.

Совет! Котлы отечественного производителя адаптированы под местные условия. При выборе этот факт тоже следует учесть.

При выборе оборудования не бросайтесь на продукт с низкой ценой. Стоимость каждого аппарата рассчитана и обоснована. К тому же через несколько лет окупится даже самый дорогой водонагреватель, при учете установленного на котел модернизирующего оборудования (автоматика, термодатчики и циркуляционный насос).

Как правильно выбрать газовый котел: видео

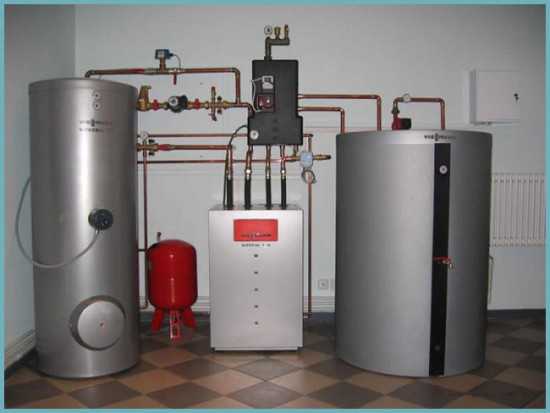

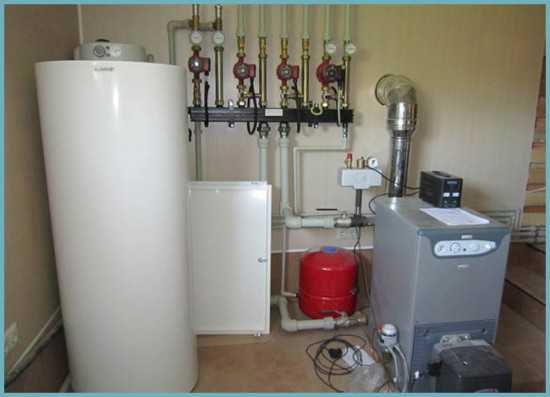

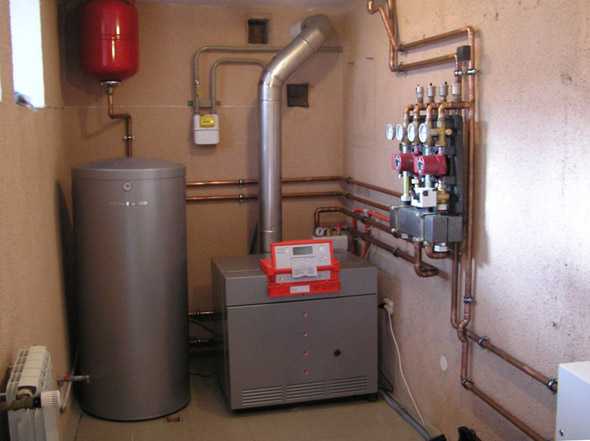

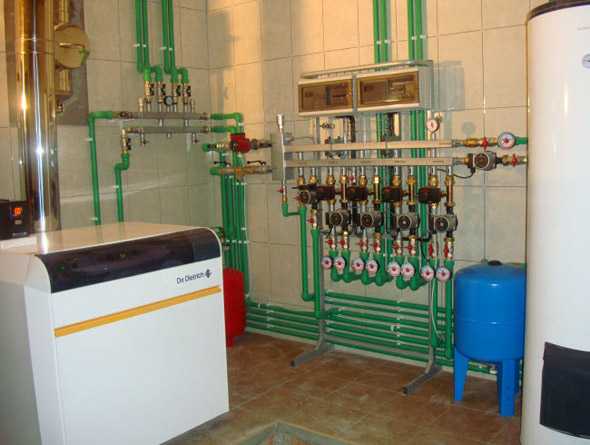

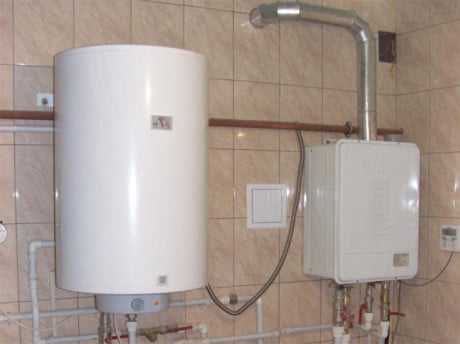

Газовые котлы для дома: фото

dachadizain.ru

Агв 120 технические характеристики – Всё об отоплении

Как правильно выбрать АГВ для отопления: технические характеристики и особенности работы аппаратов

Аббревиатура «АГВ» долгое время воспринималась как общее название всех отопительных котлов, работавших на газе. В действительности же это название торговой марки производства Жуковского машиностроительного завода (сейчас – ОАО «ЖМЗ»). Газовый водонагревательный аппарат представлял собой емкость с теплообменником, подогреваемым газом. Приборы устанавливали в домах, которые невозможно было подключить к системе централизованного теплоснабжения. АГВ-отопление стало популярным в советское время благодаря дешевизне и относительному удобству.

Отопление АГВ: что это такое и как работает

За прошедшие десятилетия появились новые модификации аппаратов, популярность модернизированных АГВ стала меньшей, чем в прошлом веке, но они по-прежнему широко применяются в качестве систем автономного обогрева домов. Котел подключают к батареям. Он обеспечивает дом теплом, при желании может быть использован для горячего водоснабжения.

Внешний вид первых моделей АГВ не отличался эстетичностью, зато они отлично справлялись с функцией отопления небольших домов

Принцип работы АГВ-отопления

Принцип работы аппарата очень прост: газ нагревает теплообменник, который в свою очередь передает тепловую энергию воде в емкости. Продукты сгорания выводятся наружу через дымоход. Отопительная система состоит из труб, верхней разводящей магистрали, обратки и расширительного бачка.

Циркуляция воды осуществляется естественным путем за счет разницы высоты и температуры. Более теплая вода поднимается в верх, поступает в радиаторы, где охлаждается, после чего опускается и возвращается в АГВ. Чтобы компенсировать разницу в объемах теплой и холодной воды, необходим расширительный бачок. Излишки из него вытекают через специальную переливную трубку. Это позволяет избежать избыточного давления в отопительной системе.

Автоматика и безопасность

АГВ снабжен несложной автоматикой, которая открывает клапан подачи газа. Срабатывает автоматика, когда температура воды в баке падает ниже заданного уровня или снижается давление в трубах, гаснет горелка, засоряется дымоход. В модели АГВ-80 предусмотрена простая система безопасности, благодаря которой сливается вода, если рвется мембрана. Это не очень удобно, т.к. в таких случаях нужно полностью менять клапан. В АГВ-120 проблема устранена: аппарат оборудован специальным баллоном с сильфонным регулятором температуры. Модернизированная модель более удобна, чем предыдущая, поскольку позволяет регулировать температуру воды, в АГВ-80 такой возможности нет.

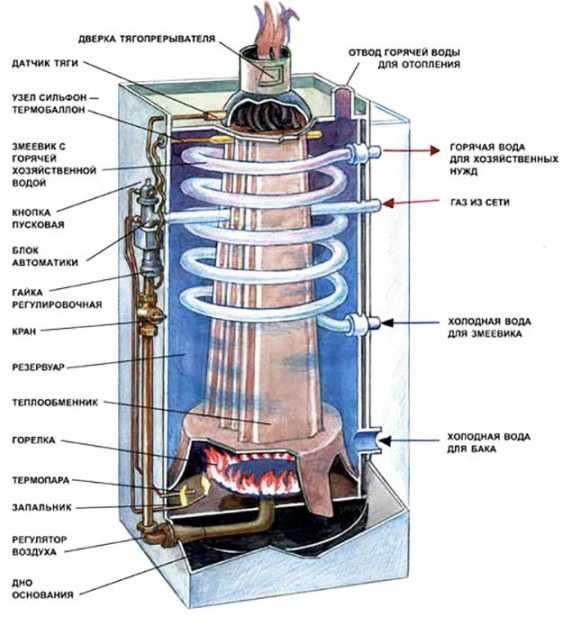

Схема конструкции АГВ

Технические характеристики различных моделей АГВ

Из старых моделей всенародной любовью пользовался АГВ-80, позже – модель 120, сейчас устанавливают АОГВ-23,2-1 АКГВ-23,2-1. Информация об объеме теплоносителя и производительности содержится в самих названиях моделей. Например, в АГВ-80 объем воды составляет 80 литров, в названии АГВ-11 указана производительность – 11 киловатт. КПД современных аппаратов – от 75%. Производительность старых модификаций, в названии которых указан объем теплоносителя, составляет:

  • АГВ-50 – 5 киловатт;
  • АГВ-80 – 5.2 киловатт;
  • АГВ-120 – 10 киловатт.

Современные модели оснащают импортными датчиками и автоматикой Honeywell. Улучшено поджигание, теперь аппарат оснащен пьезоэлементом. Усовершенствован дизайн: новые модели хорошо выглядят, а покрытие корпуса стало более устойчивым к повреждениям. Появились модификации с водяным контуром, что позволяет обеспечить экономичное отопление и горячее водоснабжение. Так, модель АКГВ-23,2-1 положительно оценена отечественными потребителями.

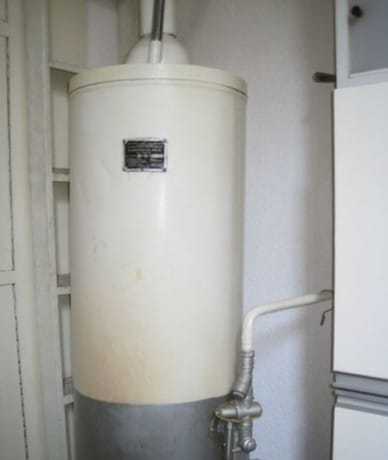

Одна из самых первых моделей – АГВ-80

Преимущества газовых аппаратов

Экономичность. Сам аппарат российского производства обходится покупателю существенно дешевле, чем зарубежные аналоги. Это одно из важнейших достоинств. Отопление тоже обходится относительно дешево. Наши соотечественники, чтобы еще больше сократить расходы, устанавливают дополнительную автоматику, которая отключает насосы при прекращении нагрева воды.

Простота конструкции. Чем проще система, тем реже она ломается и требует ремонта. Конструкция АГВ проста, аппарат не нуждается в особом уходе, обслуживании. С ремонтом тоже не возникает особых сложностей, обходится он относительно недорого, запасные детали доступны.

Независимость от подачи электроэнергии. Аппарат не нуждается в электричестве для работы и поэтому никак не реагирует на его отключение.

Обратим внимание на недостатки

Громоздкость. Массивный котел занимает много места, а его ножки затрудняют уборку в той части помещения, где он установлен. Впрочем, проблема решается: появились современные модели для АГВ-отопления – настенные котлы. Поэтому указанный недостаток касается только напольных аппаратов.

Неудобство эксплуатации. Этот минус относительный, т.к. все познается в сравнении. Импортные аналоги проще в эксплуатации, чем российские.

Длительное время прогрева. Помещение прогревается довольно долго – это минус, зато и остывает долго, что уже можно считать достоинством.

Схема АГВ-отопления и горячего водоснабжения

АГВ-отопление в квартире

Постоянный рост коммунальных тарифов и непрозрачная система ценообразования привели к тому, что многие жильцы многоквартирных домов стали отказываться от централизованного теплоснабжения. В качестве альтернативы выбирают АГВ-отопление. Для установки газового аппарата требуется получить специальное разрешение компетентных служб. Как правило, его проще оформить, если квартира расположена в малоэтажном доме старой постройки, т.к. в них есть большие печные дымоходы. Возможен вариант установки съемного дымохода, который выводится наружу через отверстие в стене. Получить соответствующее разрешение на оборудование автономного отопления в квартире не просто, но возможно.

Внешний вид современной системы АГВ-отопления в квартире

Основной критерий выбора аппарата – мощность. При ее расчете обязательно нужно учитывать климатические условия и степень теплоизоляции помещения. Оптимальная удельная мощность АГВ для установки в южных регионах 0,7-0,9, для северных – 1,5-2 киловатт. Желательно также учитывать длину труб, коэффициент сопротивления материала. Это обычно затруднительно, поэтому лучше обратиться к специалистам, способным правильно рассчитать необходимые параметры.

Видео: отопление дома АГВ

Понравилась статья? Поделитесь с друзьями:

Системы отопления дачных и загородных домов. Котлы, газовые колонки, водонагреватели — Ремонт, сервис, эксплуатация. Рекомендации по монтажу и установке.

Газовые котлы АГВ-120

АГВ-120 — газовые котлы, в которых вода нагревается в емкости без применения принудительной циркуляции, предназначены для водяного отопления помещений, вместимость их баков 120 л. В последних выпусках модернизированных аппаратов в верхней части бака имеется змеевик.

Такой котел может применяться одновременно для отопления помещений и для подачи горячей воды для бытовых нужд. Он имеет цилиндрический бак из оцинкованной стали, заполняемый водой.

Внутри бака проходит жаровая труба, предназначенная для отвода продуктов сгорания из топки, увеличения площади нагрева и улучшения процесса теплоотдачи воде.

Кожух прибора выполнен из листовой стали. Пространство между кожухом и баком заполнено шлаковатой, что служит надежной теплоизоляцией. Горелка чугунная литая с вертикально направленными огневыми отверстиями.

Вход холодной воды осуществляется снизу, а отбор горячей воды в отопительную систему сверху. Если котел служит для отопления помещений, то к штуцеру подвода воды присоединяется трубопровод обратной линии.

Регулирование температуры воды осуществляется терморегулятором, термоэлемент которого введен внутрь бака. Работу горелки контролирует электромагнитный клапан и термопара.

Краткие параметры газового котла АГВ-120

Тепловая мощность, кВт — 14

Теплопроизводительность, кВт -11,3

Вместимость бака, куб. дм — 120

Время нагрева воды до 90 градусов, мин. — 60-70

Диапазон температур нагрева, градус С — 10-90

Отапливаемая площадь, кв. м — 85-100

Рис.1. Газовый котел АГВ-120

1,3 — патрубки подвода холодной и отвода горячей воды; 2 — отражатель; 4 — тягопрерыватель; 5 — резервуар; 6 — кожух; 7 — терморегулятор; 8 — термопара; 9 — запальник; 10 — основная горелка

В центре резервуара расположена теплообменная труба с удлинителем. Пространство между резервуаром и кожухом заполнено изоляцией из шлако- или стекловаты. Над выходным отверстием жаровой трубы расположен тягопрерыватель.

В нижней части аппарата размещена инжекционная горелка низкого давления, в которой на кронштейне крепится запальник. Запальник имеет два язычка пламени: от одного происходит зажигание основной горелки, от второго нагревается спай термопары.

Смеситель горелки представляет собой согнутую под углом 90° профилированную трубу. На диффузоре смесителя имеется чугунная насадка.

Огневые отверстия в насадке просверлены в специальных приливах, расположенных в один ряд, что улучшает условия подвода вторичного воздуха к факелам. Так как горелка работает с коэффициентом избытка воздуха, это условие является необходимым.

Расположение отверстий по окружности способствует равномерному распределению теплоты в шонке, а большое число отверстий позволяет получать факелы наибольшей высоты.

Газовый котел АГВ-120 снабжен автоматическими системами безопасности и регулирования. Автоматика безопасности состоит из электромагнитного клапана и термопары, соединенной с ним проводами.

При нормальной работе прибора запальник нагревает спай термопары, в цепи развивается ЭДС и по обмотке электромагнитного клапана протекает электрический ток, удерживающий клапан в открытом состоянии. При этом газ поступает к основной горелке.

В случае если запальник погаснет, спай термопары остынет, и электромагнитный клапан закроет доступ газа к основной горелке и запальнику. Повторное зажигание запальника следует проводить в ручную, но не ранее чем через 2 мин.

Прибор запускают в работу только после заполнения его водой. Для этого достаточно открыть любой из водоразборных кранов горячей воды и убедиться, что вода вытекает из него под напором.

Затем открывают кран на газоходе перед аппаратом, подносят зажженную спичку к запальнику и открывают его кран. Через 1-2 мин после зажигания запальника необходимо оттянуть вниз до отказа кнопку электромагнита, при этом кнопка должна оставаться в нижнем положении.

Убедившись в том, что запальник горит, открывают кран основной горелки и зажигают ее. Если горелка не загорается, а запальник гаснет, то повторное зажигание можно производить только после вентилирования топки в течение 2-3 мин.

Пустив котел АГВ-120, необходимо закрыть дверцу и проверить наличие разрежения в дымоходе с помощью зажженной спички. При отсутствии разрежения в дымоходе пользоваться котлом категорически запрещается.

После нагрева воды до требуемой температуры терморегулятор прекращает подачу газа к основной горелке. При снижении температуры воды в нагревателе на 5-10 (в результате отбора горячей воды или тепло потерь при отоплении) терморегулятор возобновляет подачу газа к основной горелке.

Регулирование максимальной температуры воды производится вращением правой нижней гайки блока автоматически. При снижении температуры гайку необходимо повернуть вниз, при повышении — вверх.

Чтобы выключить прибор, необходимо закрыть кран запальника и кран основной горелки, а также кран на газопроводе перед прибором.

Приборы обслуживают лица, ознакомившиеся с инструкцией и основными правилами безопасности эксплуатации газовых приборов.

Котлы АГВ-120 с отводом продуктов сгорания в дымоход можно устанавливать в ванных комнатах и на кухнях.

Объем ванной комнаты при использовании данных агрегатов должен быть не менее 6 м. Увеличение же объема кухни сверх предусмотренного не требуется.

Рис.2. Установка котла АГВ-120

На рис.2 показана установка газового котла АВГ-120. К дымоходу они присоединяют трубами из кровельной стали толщиной 0,8-1мм, причем диаметр соединительных труб должен быть не менее 100 мм. Общая длина горизонтальных участков соединительных труб должна быть не более 6 м.

Неисправности котлов АГВ и способы их устранения

1. Якорь не удерживается сердечником (пламя запальника гаснет)

— Окисление припоя в местах контакта магнитного клапана с термопарой — Отвернуть ключом накидную гайку, подсоединенную к магнитному клапану, зачистить наждачным полотном контактные шайбы (снять окисные пленки) и навернуть накидную гайку.

— Загрязнение полюсов сердечника и плоскостей якоря — Отвернуть четыре винта, снять колпачок пусковой кнопки и якорь, протереть замшей или мягким сукном плоскости якоря и сердечника электромагнита без повреждения полированной поверхности. Собрать узел и установить его на место.

— Термопара не вырабатывает ЭДС: сгорел конец термопары — Заменить термопару. Категорически запрещается подвязывать пусковую кнопку к магнитному клапану.

2. Пламя запальника коптит или не горит

— Засорено отверстие запальника — Пластинкой толщиной 0,3 мм прочистить прорезь запальника.

3. Прорвало мембрану предохранительного клапана

— В баке создано гидравлическое давление более 6 атмосфер или температура выше 100 — 1500С — Вывернуть корпус предохранительного клапана, заменить мембрану запасной и ввернуть корпус. Предохранительная мембрана должна быть аккуратно вложена между двумя прокладками в корпусе и не должна иметь перегибов и других внешних дефектов.

4. При работе котла АГВ-120 вода не достигает нужной температуры

— Нарушена настройка терморегулятора — Чтобы повысить (или понизить) температуру воды в баке, необходимо при помощи отвертки отвернуть стопорный винт, соединяющий ручку-указатель со стержнем, и отвести ее в крайнее нижнее (или верхнее) положение, снова закрепить ручку-указатель винтом и отвести в крайнее верхнее (нижнее) положение. Если не достигнута нужная температура с одного поворота, необходимо это повторить несколько раз.

5. Пламя горелки и запальника гаснет

— Тяга дымохода недостаточная. Дымоход не обеспечивает отвода продуктов сгорания — Отремонтировать дымоход в соответствии с требованиями для дымоходов.

— Якорь магнитного клапана не притягивается к сердечнику. Поступление в горелку через смеситель большего количества воздуха, чем необходимо для смеси — Поворотом воздушника уменьшить подачу воздуха.

6. На конце термопары наличие сажи

— Неполное сгорание газовой смеси, недостаточное количество первичного воздуха — Необходимо острым предметом очистить сажу, проверить и прочистить отверстие в стойке запальника диаметром 6 мм.

7. Появление шума или отрыва пламени от газовой горелки

— Большое поступление воздуха в горелку через смеситель — Поворотом воздушника на смесителе уменьшить поступление воздуха.

8. Пламя горелки коптящее (пламя горелки считается нормальным, если газ горит по всей горелке спокойно, имеет синюю окраску и высота его в пределах 80— 115 мм)

— Малое поступление первичного воздуха в смеситель через отверстия воздушника — Поворотом воздушника из смесителе увеличить подачу воздуха.

9. При отключении газа на горелку терморегулятор частично пропускает газ

— Клапан и седло клапана терморегулятора загрязнены — Вывернуть стакан с клапаном терморегулятора, очистить клапан и седло. При необходимости — притереть клапан. Усилить или сменить пружину и проверить работу клапана. Перед установкой на место стакана клапан и седло смазать машинным маслом.

АГВ отопление

Во времена существования СССР АГВ отопление считалось самым популярным вариантом обогрева частного жилья, а подчас и единственным. Тогда газификация охватила значительную часть страны и благодаря этому население получило возможность отказаться от печного отопления в пользу природного газа. В первое время в качестве источников тепла для частных домов использовались только газовые котлы АГВ, других вариантов не было. Несмотря на то что впоследствии выбор оборудования значительно расширился, эти агрегаты сохраняли свою популярность, присутствуют они на рынке и ныне. В данной статье мы разберем, какие особенности присущи этим аппаратам.

Конструкция АГВ

Принцип, по которому функционирует самая распространенная модель тех времен — газовый котел АГВ 80, очень напоминает своей простотой обычный чайник с водой, поставленный на газовую плиту. Примитивная горелка круглой формы устанавливалась под устьем одной вертикальной стальной трубы, заканчивающейся сверху дымоходным патрубком.

Никаких медных или стальных теплообменников на 80-й модели и более мощном АГВ 120 не было и в помине, единственная жаровая труба была погружена в цилиндрический бак с водой, как показано на схеме:

Для замедления скорости уходящих газов внутрь трубы помещен турбулизатор, благодаря чему КПД установки немного повышался. Как видно из схемы, аппарат оснащался автоматикой, перекрывающей подачу газа на основную горелку при снижении его давления либо нагреве воды до определенной температуры. Более мощные котлы АГВ 120 в целом имели такое же исполнение, это видно на рисунке:

Здесь мощность горелки и размеры агрегата больше, кроме того, датчиком температуры здесь служит не обычная трубка из латуни с инварным стержнем, а термобаллон. Расширяющийся в нем керосин через капиллярную трубку воздействовал на механизм газового клапана, закрывая его при необходимости. Общие технические характеристики котла АГВ 80 и 120 отражены в таблице:

Современные котлы АГВ (в расшифровке – автоматический газовый водонагреватель) конечно же, имеют более надежную и эффективную конструкцию. Жаровая труба теперь разделена на несколько секций с турбулизаторами в каждой, а для приготовления воды на нужды ГВС в водяной рубашке аппарата устанавливается змеевик. Подробности хорошо видны на схеме:

Газовый клапан, терморегулятор для котла и весь комплект автоматики – тоже современный. В бюджетных модификациях ставятся приборы российского производства, а в более дорогих – итальянского. Они предназначены для перекрывания подачи газа на основную горелку, если:

  • пропадет тяга в дымоходе, за что отвечает соответствующий датчик;
  • происходит отрыв пламени или самопроизвольное затухание горелки;
  • упало давление газа в магистрали.

Примечание. Также подача газа прекращается, когда температура теплоносителя достигает заданного значения. Одним словом, в обновленных агрегатах АГВ для частного дома все системы функционируют так же, как и в обычных газовых котлах. Разница заключается лишь в организации теплообмена.

Позитивные и негативные стороны

Ранее никто о расходе газа слишком не беспокоился, а потому аппарат удовлетворял всех: производителей – простотой в изготовлении, покупателей – дешевизной. Ныне устройство водонагревателей приведено в соответствие современным требованиям нормативных документов по безопасности и энергосбережению, КПД агрегатов составляет 86—89%. Технические характеристики котлов АОГВ, что производит Жуковский машиностроительный завод, отражены в таблице:

Примечание. Модели с российским блоком автоматики относятся к линейке «Эконом», с импортным – к сериям «Универсал» и «Комфорт». Буква «О» в аббревиатуре означает «отопительный», буква «К» — комбинированный, греющий воду для ГВС.

Теперь объективно оценим позитивные моменты отопления с помощью АГВ. Итак, предлагаемые на данный момент автономные газовые водонагреватели обладают следующими достоинствами:

низкая стоимость оборудования: это главное преимущество данных аппаратов, их цена – самая приемлемая среди всех газовых отопителей;

  • простейшая конструкция: любой газовый котел АОГВ или АКГВ несложен в управлении и обслуживании;
  • надежность;
  • компактность;
  • энергонезависимость: аппарат не требует для своей работы электричества.

Как водится, есть и негативные стороны. Под вопросом долговечность агрегата, поскольку он изготавливается не из самых лучших материалов. Возникают проблемы с работой российской автоматики на бюджетных аппаратах, а еще все без исключения газовые котлы АОГВ унаследовали недостаток своих «предков» — образование конденсата. Об этом даже гласит инструкция по эксплуатации: пока теплоноситель не прогреется до температуры 25—30 °С, на горелку будет капать конденсат, стекающий со стенок бака.

Комбинированные котлы АКГВ создают проблемы при нагреве воды на ГВС в летний период. Согласно той же инструкции, аппарат выходит в нормальный режим спустя 10 мин. после открывания крана горячей воды, что не очень удобно пользователям.

Советы по монтажу АГВ

Следует сразу уяснить, что отопление АГВ – это самый простой вид обогрева дома с использованием природного газа, в его организации нет ничего особенного или сложного. Представьте, что вы приобрели бытовой энергонезависимый газовый теплогенератор. Соответственно, при установке надо соблюдать все требования такому оборудованию, а именно:

  • необходимо обеспечить хорошую тягу для отвода продуктов горения. Нужно смонтировать по всем правилам дымоход для АОГВ высотой не менее 5 м, подключать нагреватель к вытяжным вентиляционным каналам не допускается;
  • диаметр дымохода должен быть не меньшим, чем выходной патрубок аппарата, а общая длина горизонтальных участков – не более 3 м. Внизу вертикальной части устраивается лючок для прочистки и система удаления конденсата;
  • поскольку воздух для горения отопитель берет из помещения, в нем необходимо организовать хорошую приточно-вытяжную вентиляцию;
  • проход перед агрегатом надо выдержать 1 м, расстояние до ближайшей стены – не менее 200 мм. Если она из горючего материала, то необходимо установить экран из листового асбеста или базальтового картона.

Поскольку установка АГВ в частном доме подразумевает его присоединение к сетям газоснабжения, то надо учесть, что эти работы имеют право выполнять только лицензированные фирмы с разрешения организации – поставщика услуг. При монтаже самотечной отопительной системы, не зависящей от электричества, важно выдержать уклоны 3—5 мм на 1 м трубы.

Заключение

Из-за невысоких доходов граждан и постоянного удорожания энергоносителей теплогенераторы, подобные АГВ еще долго не потеряют своей актуальности. К тому же, работая совместно с гравитационной системой отопления, они не требуют электроэнергии. Правда, для квартиры аппарат вряд ли подойдет, так как дымоходные шахты в современных домах отсутствуют, а поставить коаксиальный не позволяет конструкция.

Источники: http://teploguru.ru/sistemy/agv-dlya-otopleniya.html, http://stzm.ru/kotel_agv_120.html, http://cotlix.com/agv-otoplenie

teplosten24.ru

Как выбрать АГВ (Газовый Водонагревательный Аппарат) для отопления

Спецпредложение! Отопительное оборудование со скидками до 50%.
Есть в наличии весь модельный ряд Vaillant, Viessmann,
Baxi, Bosch, ACV, Protherm, РУСНИТ, Buderus, Kermi и другие.

Грамотное проектирование и установка систем под ключ.
Звоните: +7 (499) 110-02-51 (Москва и область).

E-mail: 1pokotlam@mail.ru

Человеку для комфортной жизни необходимо тепло. Поэтому для обогрева своего жилья использует нагревательные приборы. Одним из таких приспособлений является газовый водонагревательный аппарат или сокращенно АГВ. Преимущество данного аппарата состоит в том, что его можно приобщить не только  для создания тепла в помещении, а также получать горячую воду, также система работает в экономном режиме, расходует мало топлива. АГВ удобен в применении обогрева домов частного сектора средней площади. Конструкция аппарата постоянно усовершенствуется, добавляются новые приборы контроля для безопасного использования.

Принцип работы АГВ

Система обогрева  по принципу работы довольно проста. Котел по внешним параметрам имеет сходство с самоваром. В центре резервуара будет располагаться труба, пустоты между внешними стенами и внутренними заполняться жидкостью, собственно она будет нагреваться и создавать теплоотдачу. В отсек котла  будет поступать газ, сгорев который, образует тепло и при циркуляции горячая вода поднимается, вверх передавая тепло дальше.

Современные котлы, работающие на газу, имеют автоматический тип устройства. Это устройство регулирует состояние и оптимальность газа при подаче. Эта процедура осуществляется путем установления в полость  аппарата специализированного датчика температуры, который предназначен для того чтобы вести наблюдение за температурой котла. Цифру, при которой сработает заслонка автоматики, выставляют заранее. Сработав, она перекрывает газ, который подведен к горелке, будет гореть только фитиль. При снижении температуры ниже полагаемой отметки, сработает датчик вновь, и загорится горелка  и начнется процесс обогрева.

Работа автоматике в котлах  достаточно стабильная  и слаженная. При затухании пламени фитиля или если давление газа слишком низкое, то механизм  просто не сработает и агрегат не включиться.

Особенности системы АГВ

Котлы с таким устройством имеют некоторые особенности и при эксплуатации нужно их учитывать:

  • Аппарат такого типа обязательно нужно устанавливать в отдельном помещении;
  • Труба должна быть выведена на улицу, обязательно превышать высоту материала покрывающего крышу. Диаметр дымохода предположительно составляет не менее ста сорока миллиметров. Часть дымохода, находящаяся  в чердачном помещении, должна быть  обязательно утеплена и изолирована по возможности. Внутри дымохода устанавливается отсек карманного типа для упавшего в трубу мусора.

Для того чтобы установить и подключить аппарат газовый водонагревательный нужно обратиться в специализированные службы газового хозяйства. Эти организации подключат устройство к центральному газопроводу и поставят аппарат на учет. Трубопровод нужно утеплить – это обязательно. А вот обратный контур не нуждается в утеплении.

Основные составляющие АГВ котла

АГВ нужно установить ниже уровня радиаторов, если в доме будет применена схема естественной циркуляции тепла. В большинстве случаев для установки котла предусматривают отдельную комнату – котельную. Как вариант, размещают аппарат в подвале. Для более правильной установки необходимо сделать углубление в полу.

Трубы нужно подбирать соответственно требований установки и диаметр труб подбирают тоже исходя из этих канонов. Обязательно должен быть соблюден угол крена трубной разводки в горизонтальных участках.

Угол крена составляет один сантиметр на один метр трубопровода. Это обязательное условие нормальной работы и циркуляции воды, при такой установке снижается риск образования воздушных пробок, при необходимости слить воду с рабочей системы будет значительно легче.

Принципиальная схема отопления с АГВ

Если температурный режим достиг критической отметки плюс пятьдесят градусов, то на стенках труб и непосредственно аппарата будет появляться конденсат. Такое явление, как лишняя влага, заметно сократить срок эксплуатации компонентов и узлов системы из металла. Вероятнее всего сам теплоноситель откажется циркулировать при такой температуре.

Недостатки газового водонагревательного аппарата

Как любое оборудование АГВ имеет как плюсы, так и минусы. И прежде чем выбрать такую систему отопления необходимо узнать ее отрицательные стороны:

  • При установке этой системы нельзя не придерживаться правил разводки трубопровода. Нужно неукоснительно выполнить все требования;
  • При выборе такой системы отопления нельзя предусмотреть регулировку теплоты воздуха в отдельно взятом помещении. За счет этого не очень экономно расходуется газ.

Система будет работать лучше, если  приобрести и вмонтировать насос циркуляции. За счет этого система будет работать стабильней.

АГВ  часто применяют для обогрева домика на даче, и когда наступает холодный период и хозяева перестают, постоянно находится в доме, то, как правило, все стараются удалить  воду из отопительной системы. Естественно с началом нового сезона воду нужно будет заливать вновь. Чтобы не делать этот трудоемкий процесс по два раза в год  можно воспользоваться специализированным антифризом, который заливают в трубопровод. Но при использовании его необходимо действовать очень осторожно.

Аппараты АГВ нового поколения

На данный момент на заводах России выпускают: АОГВ-23,2-1. Это отопительный газовый баллон предназначен для бытового использования. Такой аппарат в состоянии отопить дом площадью около двухсот метров квадратных. Бывают аппараты, которые можно использовать для домов меньшей площади, максимум сто сорок квадратных метров. Других отличий эти аппараты не имеют.

Более современная модель, которая появилась относительно недавно – это АКГВ-23,2-1 с водяным контуром. В нем вместо трубы, проходящей внутри котла, используются три стальные секции. Они изготовлены специальным штампованием и внутри полые. Все секции между собой смонтированы вертикально и соединяются в единый дымоход. По ней продукт горения газа будет поступать в дымоходную трубу, специально предназначенную для этого.

Вода нагревается при помощи змеевика. Он проходит через весь контур находящийся внутри котла и здесь используется бытовая вода. Вода для обогрева тоже греется в котле. Получается, два аппарата собраны в одном.

Новое поколение аппаратов АГВ

Для обеспечения эффективного сгорания газа в новых моделях предусмотрена инжекционная горелка. Эта горелка имеет преимущество, ведь она работает даже тогда, когда давление газа в трубопроводе будет минимальным.

Усовершенствованная система автоматики для водонагревательных котлов

Такая модель автоматики обеспечивает постоянный контроль всего процесса нагрева воды.

Устройство механизма автоматики:

  • в автоматике присутствует термодатчик, его задача контролировать температуру;
  • с помощью электромагнита основным клапаном подачи газа можно управлять;
  • рядом с запальником  вмонтирована термопара. Эта деталь нагревается  от факела, который постоянно горит и с ее помощью в цепи образовывается электрический ток;
  • тяга в дымоходе будет взята под контроль с помощью специального датчика.

Цель данного механизма  не допустить вероятность использования котла  при возникшей поломке в системе или если он работает некорректно. В правильной работе этого узла системы главное регулировка, к этому вопросу нужно отнестись с особенной внимательностью.

Отопление при помощи водонагревательных котлов впервые появилось в середине двадцатого столетия, и было альтернативой централизованного отопления, которое отсутствовало в большинстве  городов и сел с небольшим количеством человек.

Автоматика нового АГВ

Впоследствии такие системы достаточно широко распространились по территории Советского Союза и имели хорошую репутацию. АГВ отопление может быть установлено не только в частном доме, но и в квартире, особенно теперь, когда котлы усовершенствованы и имеют много нововведений. А также проверены временем при эксплуатации в домах частного сектора. Основное правило безопасной работы данной системы – это соблюдать все правила безопасности.

Не нужно гоняться за дешевизной и пытаться какие-то виды работ делать самостоятельно – это может закончиться плачевно. Если все сделано по стандартам, то система будет служить долго, работать как часы, даря драгоценное тепло вашему жилищу.

Видео по теме

Еще система привлекательна своей экономичностью, ведь она дает возможность пользоваться котлом, как для создания тепла, так и для горячего водоснабжения. Это достаточно удобно, хозяева могут с пользой использовать площадь помещения и ресурсы котла. Если учесть современные модернизации систем, то она стала намного безопаснее и проще в обращении. Главное условие бесперебойной работы – это правильная регулировка автоматики.


Загрузка…


1pokotlam.ru

как правильно выбрать модель и обустроить систему

Содержание статьи:

Аббревиатура «АГВ» долгое время воспринималась как общее название всех отопительных котлов, работавших на газе. В действительности же это название торговой марки производства Жуковского машиностроительного завода (сейчас – ОАО «ЖМЗ»). Газовый водонагревательный аппарат представлял собой емкость с теплообменником, подогреваемым газом. Приборы устанавливали в домах, которые невозможно было подключить к системе централизованного теплоснабжения. АГВ-отопление стало популярным в советское время благодаря дешевизне и относительному удобству.

Отопление АГВ: что это такое и как работает

За прошедшие десятилетия появились новые модификации аппаратов, популярность модернизированных АГВ стала меньшей, чем в прошлом веке, но они по-прежнему широко применяются в качестве систем автономного обогрева домов. Котел подключают к батареям. Он обеспечивает дом теплом, при желании может быть использован для горячего водоснабжения.

Внешний вид первых моделей АГВ не отличался эстетичностью, зато они отлично справлялись с функцией отопления небольших домов

Принцип работы АГВ-отопления

Принцип работы аппарата очень прост: газ нагревает теплообменник, который в свою очередь передает тепловую энергию воде в емкости. Продукты сгорания выводятся наружу через дымоход. Отопительная система состоит из труб, верхней разводящей магистрали, обратки и расширительного бачка.

Циркуляция воды осуществляется естественным путем за счет разницы высоты и температуры. Более теплая вода поднимается в верх, поступает в радиаторы, где охлаждается, после чего опускается и возвращается в АГВ. Чтобы компенсировать разницу в объемах теплой и холодной воды, необходим расширительный бачок. Излишки из него вытекают через специальную переливную трубку. Это позволяет избежать избыточного давления в отопительной системе.

Автоматика и безопасность

АГВ снабжен несложной автоматикой, которая открывает клапан подачи газа. Срабатывает автоматика, когда температура воды в баке падает ниже заданного уровня или снижается давление в трубах, гаснет горелка, засоряется дымоход. В модели АГВ-80 предусмотрена простая система безопасности, благодаря которой сливается вода, если рвется мембрана. Это не очень удобно, т.к. в таких случаях нужно полностью менять клапан. В АГВ-120 проблема устранена: аппарат оборудован специальным баллоном с сильфонным регулятором температуры. Модернизированная модель более удобна, чем предыдущая, поскольку позволяет регулировать температуру воды, в АГВ-80 такой возможности нет.

Схема конструкции АГВ

Технические характеристики различных моделей АГВ

Из старых моделей всенародной любовью пользовался АГВ-80, позже – модель 120, сейчас устанавливают АОГВ-23,2-1 АКГВ-23,2-1. Информация об объеме теплоносителя и производительности содержится в самих названиях моделей. Например, в АГВ-80 объем воды составляет 80 литров, в названии АГВ-11 указана производительность – 11 киловатт. КПД современных аппаратов – от 75%. Производительность старых модификаций, в названии которых указан объем теплоносителя, составляет:

  • АГВ-50 – 5 киловатт;
  • АГВ-80 – 5.2 киловатт;
  • АГВ-120 – 10 киловатт.

Современные модели оснащают импортными датчиками и автоматикой Honeywell. Улучшено поджигание, теперь аппарат оснащен пьезоэлементом. Усовершенствован дизайн: новые модели хорошо выглядят, а покрытие корпуса стало более устойчивым к повреждениям. Появились модификации с водяным контуром, что позволяет обеспечить экономичное отопление и горячее водоснабжение. Так, модель АКГВ-23,2-1 положительно оценена отечественными потребителями.

Одна из самых первых моделей – АГВ-80

Преимущества газовых аппаратов

Экономичность. Сам аппарат российского производства обходится покупателю существенно дешевле, чем зарубежные аналоги. Это одно из важнейших достоинств. Отопление тоже обходится относительно дешево. Наши соотечественники, чтобы еще больше сократить расходы, устанавливают дополнительную автоматику, которая отключает насосы при прекращении нагрева воды.

Простота конструкции. Чем проще система, тем реже она ломается и требует ремонта. Конструкция АГВ проста, аппарат не нуждается в особом уходе, обслуживании. С ремонтом тоже не возникает особых сложностей, обходится он относительно недорого, запасные детали доступны.

Независимость от подачи электроэнергии. Аппарат не нуждается в электричестве для работы и поэтому никак не реагирует на его отключение.

Обратим внимание на недостатки

Громоздкость. Массивный котел занимает много места, а его ножки затрудняют уборку в той части помещения, где он установлен. Впрочем, проблема решается: появились современные модели для АГВ-отопления – настенные котлы. Поэтому указанный недостаток касается только напольных аппаратов.

Неудобство эксплуатации. Этот минус относительный, т.к. все познается в сравнении. Импортные аналоги проще в эксплуатации, чем российские.

Длительное время прогрева. Помещение прогревается довольно долго – это минус, зато и остывает долго, что уже можно считать достоинством.

Схема АГВ-отопления и горячего водоснабжения

АГВ-отопление в квартире

Постоянный рост коммунальных тарифов и непрозрачная система ценообразования привели к тому, что многие жильцы многоквартирных домов стали отказываться от централизованного теплоснабжения. В качестве альтернативы выбирают АГВ-отопление. Для установки газового аппарата требуется получить специальное разрешение компетентных служб. Как правило, его проще оформить, если квартира расположена в малоэтажном доме старой постройки, т.к. в них есть большие печные дымоходы. Возможен вариант установки съемного дымохода, который выводится наружу через отверстие в стене. Получить соответствующее разрешение на оборудование автономного отопления в квартире не просто, но возможно.

Внешний вид современной системы АГВ-отопления в квартире

Основной критерий выбора аппарата – мощность. При ее расчете обязательно нужно учитывать климатические условия и степень теплоизоляции помещения. Оптимальная удельная мощность АГВ для установки в южных регионах 0,7-0,9, для северных – 1,5-2 киловатт. Желательно также учитывать длину труб, коэффициент сопротивления материала. Это обычно затруднительно, поэтому лучше обратиться к специалистам, способным правильно рассчитать необходимые параметры.

Видео: отопление дома АГВ

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Отопительные газовые котлы АГВ – классика советского времени



Автономные системы отопления все чаще устанавливаются в многоэтажках, так как жители остаются недовольны качеством централизованной услуги. Платить за тепло приходится много, а реальная температура внутри жилых помещений очень редко находится на комфортном уровне. Газовые котлы АГВ были одними из первых отопителей, получивших массовое распространение в качестве индивидуальных систем.



Они были единственными доступными для советских граждан водонагревателями. Технические характеристики устройств оставляли желать лучшего, но других альтернатив попросту не было, поэтому люди покупали агрегаты без лишних вопросов. В условиях плановой экономики конкуренция отсутствовала напрочь, поэтому и найти более качественное и лучше оснащенное в функциональном плане оборудование было негде.



Особенности эксплуатации






Зато котел был надежен и долговечен по всем другим показателям. Уровень потребления газа действительно был невероятно низким, хотя и КПД едва достигало 70%, что для газовых установок является крайне низким показателем. Но все равно, для частных домов это был единственный способ обогреть жилище при помощи современного агрегата, а не старинной печью на дровах или угле. Да и в многоэтажных домах такой котел позволял улучшить условия проживания, так как жильцы могли сами регулировать температуру внутренних помещений.


Заводской стеклянный термометр тоже быстро выходил из строя, и его приходилось менять на более качественное изделие. Зато для починки можно было использовать детали от любой другой техники. Главное, чтобы размер и форма подходили, а как приладить их на место умельцы находили без проблем. Вообще модель имела невероятное количество пользовательских модификаций.



Устройство и функционал котла






Простое устройство дает возможность для творчества. Котел легко разбирается при помощи стандартного набора инструментов. К нему можно приладить практически любые приборы, лишь бы они вписывались по габаритам. Установка отопителя и монтаж всей системы ничем не отличается от действий с современными устройствами. Точно так же нужно обеспечить прямую и обратную подачу воды, снабжение газом и дымоход для вывода продуктов горения. Можно установить турбину, которая будет вытягивать дым в атмосферу.


Пользоваться советской техникой было очень легко. Она имела небольшое количество функций, а возле каждой кнопки стояла большая надпись, по которой можно было сориентироваться, за что отвечает данный элемент. Инструкция к газовому котлу АГВ 80 шла в комплекте с устройством. Но ничего принципиально нового она рассказать не могла.







Важно было лишь ознакомиться со схемой подключения и прочитать раздел с мерами предосторожности. Во всем остальном можно было разобраться самостоятельно в течение нескольких секунд. Сейчас найти бумажный вариант руководства пользователя будет весьма проблематично, поэтому стоит воспользоваться интернетом. Здесь легко можно отыскать инструкции на любой вид техники, независимо от года ее выпуска.



Обзор моделей






Газовый котел АГВ 23 являлся более удачной модификацией. В нем действительно были устранены некоторые недочеты, что сделало его более эргономичным и удобным в эксплуатации. Среди основных доработок необходимо отметить:



  • –    более низкий уровень шума при работе;
  • –    улучшенную автоматику, которая стала более функциональной и надежной;
  • –    за счет изменения принципа монтажа дымохода удалось несколько повысить уровень КПД и общую эксплуатационную эффективность агрегата;
  • –    горелка получила защиту от конденсата, который в предыдущих моделях мог запросто затушить пламя.



В целом газовые котлы отопления АГВ были очень удачным для своего времени изобретением. Они позволили людям перейти с твердотопливных систем на более современные и удобные газовые аналоги. Это было важным шагом на пути к полному отказу от экологически вредных отопителей. Сейчас твердотопливные модели в бытовых ситуациях используются только в крайних случаях. Большинство же пользователей перешли на газовые или электрические системы.

Цена газовых котлов АГВ является договорной. Их уже давно сняли с производства, так что оформить покупку можно только на вторичном рынке.

promplace.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
