Режимы работы кондиционеров. Инструкция по эксплуатации кондиционера

Сегодня при многообразии торговых марок и моделей кондиционеров бывает сложно сразу найти ту, которая бы вас устраивала. Продавцы нахваливают свой товар. Их сплит-системы, конечно же, самые лучшие. Производители всячески выделяют свои бренды, добавляя новые функции и режимы. А для покупателя важны режимы работы кондиционера, которыми он будет пользоваться.

Чем полезно знание режимов?

Статья не дает советов, как рассчитать мощность кондиционера для вашего помещения, где установить сплит-систему, как проконтролировать правильность монтажа. Это не инструкция по эксплуатации кондиционера. Инструкция пишется для каждого кондиционера индивидуально и описывает функции только одной модели. Здесь даны понятные описания основных функций кондиционеров. По ним очень удобно сравнивать оборудование (даже разных ценовых групп) и выбирать то, что нужно, а не переплачивать за лишние опции.

Основные режимы работы кондиционера

Бытовой кондиционер — это, прежде всего, оборудование, поддерживающее желаемую температуру в помещении. Управляются кондиционеры пультами, которые бывают дистанционными и стационарными (настенными, например). Назначение всех кнопок пульта подробно описано в инструкции по эксплуатации кондиционера. Но его можно понять интуитивно по значкам и надписям около кнопок пульта.

Кнопка переключения режимов

У разных кондиционеров наборы клавиш на лицевой панели пульта могут сильно отличаться. Но одна кнопка есть у всех. Кнопка — MODE («Режим»). Ее последовательное нажатие включает поочередно основные режимы кондиционера: "Охлаждение", "Обогрев", "Авто", "Осушение", "Вентиляция".

Особенности основных режимов

  • "Охлаждение". Главная функция кондиционера. При ее включении в помещении происходит охлаждение воздуха. Во внутреннем блоке кондиционера установлен датчик, отслеживающий изменение температуры и подающий сигнал кондиционеру при ее изменении. При работе на охлаждение последовательным нажатием кнопки FAN можно менять производительность вентилятора, а значит, и интенсивность охлаждения.

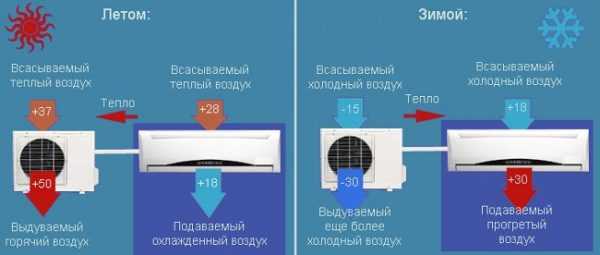

  • "Обогрев". Задача — нагреть воздух в комнате. Так как кондиционер — это тепловой насос, то при работе в данном режиме он будет потреблять в три раза меньше энергии, чем электрический обогреватель. В этом режиме работы кондиционера также можно менять интенсивность нагрева помещения, изменяя производительность вентилятора внутреннего блока, последовательно нажимая кнопку FAN.
  • "Вентиляция". Воздух помещения прогоняется через внутренний блок кондиционера без изменения температуры и фильтруется. В этом режиме работы кондиционера происходит рециркуляция воздуха. Здесь нет его поступления или удаления.
  • "Осушение". При этом режиме работы кондиционера значок на пульте будет иметь вид капли. В режиме осушения происходит удаление лишней влаги. Сначала кондиционер десять минут сушит воздух, затем 2 минуты не работает и, наконец, работает 5 минут в режиме усиленной продувки. В режиме осушения, переключая скорость вращения вентилятора, можно выбирать скорость осушения.
  • В режиме "Авто" автоматически устанавливается температура 22 градуса и скорость вентилятора. Кондиционер сам выбирает между режимами "Охлаждение" и "Обогрев". Сам поддерживает заданные условия. Изменение каких-либо настроек внутри режима "Авто" не предусмотрено.
  • Режим SWING ("Свинг"). Управление горизонтальными (в некоторых моделях и вертикальными) жалюзи внутреннего блока.

Таблица основных режимов работы

В таблице представлено краткое описание режимов работы. Это как бы шпаргалка о том, как пользоваться кондиционером на основных режимах.

Дополнительные режимы

Приведенные в таблице основные режимы есть у всех кондиционеров. Они обеспечивают минимальный комфорт.

Сейчас расскажем об опциях, делающих каждый кондиционер уникальным по-своему, и о том, как пользоваться кондиционером в дополнительных режимах.

Выберите понравившиеся, и консультант магазина климатической техники подскажет подходящую модель сплита.

  • "Ионизация". Включение режима подразумевает насыщение помещения отрицательно заряженными ионами (анионами). В среднем кондиционер вырабатывает до 20000 их на квадратный сантиметр. Такое количество анионов встречается только в экологически чистых местах. Анионы оказывают антибактериальный эффект. Функцию ионизации можно рассматривать как дополнительный фильтр тонкой очистки.
  • "Самоочистка". При использовании этой функции в кондиционере никогда не заведется плесень. Длится процесс около получаса: жалюзи закрываются, и происходит продувка внутреннего блока, удаляется вся влага, теплообменник нагревается, сушится, кондиционер переходит в режим FAN ("Вентиляция"), и воздух, поступающий в кондиционер, уносит с собой все неприятные запахи.
  • "Генератор кислорода". Обогащение воздуха кислородом, основанное на неравномерном прохождении газов через полимерную мембрану.
  • "Режим дополнительной фильтрации". Во многих моделях существуют системы дополнительной фильтрации. Например, на российский рынок LG принесла плазменный фильтр, компания Samsung - фильтр биоочистки. Практически у каждого бренда есть модели с многоступенчатой фильтрацией. Очень полезная опция.
  • "Подача свежего воздуха". Функция в системах с настенными блоками скорее рекламная. Очень маленькое сечение трубки, через которую воздух должен попадать в помещение. Если эта функция есть, то применяется она в кондиционерах с фильтрами многоступенчатой очистки.
  • "Ночной режим" ("Режим сна"). Переход кондиционера в оптимальный для сна режим. Вентилятор включается на малошумном режиме. То есть снижается его скорость вращения. Кроме того, при работе кондиционера в режиме охлаждения температура в течение нескольких часов поднимается на 1-3 градуса. А при работе в режиме обогрева - в течение нескольких часов опускается.
  • "Таймер". Позволяет включать кондиционер к определенному часу (например, ко времени прихода на работу) и выключать его к определенному времени.
  • "Форсированное охлаждение или обогрев". В одних моделях режим может называться TURBO, в других - JET COOL. Суть одна - в течение получаса (после нажатия соответствующей кнопки) кондиционер работает при минимальной температуре на максимально возможной скорости вентилятора. Применяется для быстрого охлаждения помещения.
  • I FEEL. В этом режиме температура измеряется не датчиком внутреннего блока, а датчиком пульта. Максимально комфортные условия создаются в месте, где находится пульт, т.е. рядом с человеком.
  • «Умный глаз». I SEE — датчик объемного температурного сканирования. Отслеживает температуру и влажность по всему объему комнаты. Кондиционер, получая информацию, корректирует температуру по зонам. I SEE не допускает резких перепадов температур, синхронизируя работу вентилятора и жалюзи.

Системы защиты

Дополнительные функции повышают комфорт. Кроме этого, производители устанавливают на кондиционерах системы защиты и контроля.

  • "Разморозка (оттаивание) наружного блока". Функция включается автоматически, когда на наружном блоке намерзает лед. Сплит-система начинает подогрев наружного блока. К сожалению, присутствует не у всех кондиционеров. Если в выбранном вами кондиционере ее нет, то растопить лед на наружном блоке можно, включив кратковременно режим охлаждения.
  • "Авторестарт". Функция кондиционера восстанавливать настройки после возобновления питания при отключении электроэнергии.
  • "Теплый старт". Защита от потока холодного воздуха при переходе в режим обогрева. Вентилятор внутреннего блока не включится, пока хладагент не прогреется. При такой опции попадание холодного воздуха на человека невозможно.
  • "Защита компрессора".
  • "Функция самодиагностики". Поломки диагностирует микросхема, встроенная во внутренний блок кондиционера. О типе неисправности можно узнать по коду ошибки или по миганию световых индикаторов.
  • "Работа при низких температурах". Кондиционеры стабильно работают в период межсезонья (температура до -7 градусов). Если вы хотите обогреваться кондиционером зимой, то стоит приобрести инвертор. Многие инверторные модели могут без потери мощности работать на обогрев при температуре наружного воздуха -15 градусов. Кондиционеры с дополнительным комплектом для низких температур могут работать и при температурах меньше -60 градусов. Но цена систем с тепловым насосом выше, чем у обычных кондиционеров, в несколько раз.

Если пульт потерялся. Включение кондиционера без помощи пульта

Есть еще одна интересная функция у настенных сплитов. Их можно включить в тестовом режиме, даже если пульт потерялся. Под лицевой панелью с правой стороны, прикрытая пластиковой крышечкой, расположена кнопка OPERATION или ON/OFF. Нажав ее, можно запустить кондиционер без пульта.

Есть только одно "но". При нажатии этой кнопки некоторые модели включаются в режиме "Авто", но большинство в том режиме, в котором работали до выключения.

Все современные кондиционеры (из любого ценового сегмента) имеют сложный и часто совпадающий набор функций: "Охлаждение", "Обогрев", "Осушение", "Вентиляция", "Включение/выключение таймера", различные фильтры... Различие между высококлассными моделями и моделями попроще — процент брака в партии оборудования и гарантированный производителем срок службы. Выбор бренда тоже важен. Но это совсем другая история.

fb.ru

Как включить кондиционер на холод или тепло: инструкция по эксплуатации

Климатические системы помогают создавать любую оптимальную температуру в помещении, но не все пользователи знают основные правила, как пользоваться кондиционером, чтобы не нанести вреда здоровью своему и всех проживающих в доме. Рассмотрим, как и на какой режим включить кондиционер, чтобы температура в помещении была оптимальной.

Классификация устройств

Все кондиционеры подразделяются на следующие основные виды:

  • оконные модели — устанавливаются в оконный проем;
  • настенный вариант — состоит из двух блоков, испаритель располагается внутри помещения, а выносной — за его пределами;
  • модели напольного расположения — установка на полу, с выводом горячего воздуха через окно;
  • комбинированный класс.

Кроме этого, специалисты разделяют сплит системы по функциональным особенностям:

  • только охлаждение;
  • холод/тепло;
  • работа при низких и довольно высоких температурах;
  • различные дополнительные особенности.

В последний вариант могут входить такие функции, как ионизация, увлажнение, ароматизация и очистка воздуха.

Рекомендации по использованию

Существуют специальные правила, на основании которых производится  эксплуатация кондиционера в домашних условиях.

  1. Необходимо проводить регулярную очистку внешнего блока, особенно решетки на входе.
  2. Все окна и двери наружу должны быть закрыты, когда включается сплит система. Такие меры позволяют не перегружать изделие.
  3. Нельзя использовать кондиционер постоянно в течение суток.
  4. Своевременное техническое обслуживание увеличивает продолжительность исправной работы сплит установки.
  5. При забивании осевшей пылью фильтров внутреннего блока, пользователи самостоятельно могут снять, промыть их и высушить естественным способом без применения фена, чтобы не повредить нежную сетку.
  6. Разрешено подключать к одному выносному блок несколько внутренних устройств.

Чтобы выполнять эти рекомендации, достаточно внимательно прочитать инструкцию, которая разработана для каждой модели кондиционера.

Как включить кондиционер

Использование кондиционера для охлаждения воздуха внутри вашего дома считается для данной бытовой техники основной задачей, но существуют сплит изделия, которые могут работать в двух ипостасях: холод и тепло. В установке их нет разницы, кроме небольших нюансов: кондиционеры устанавливаются только на стены дома, а современные модели сплит систем могут монтироваться и в потолочных перекрытиях.

Многие пользователи задают извечный вопрос, как настроить кондиционер самостоятельно? Инструкция трактует основные положения, как надо правильно эксплуатировать кондиционер определенной модели после окончания установки. Настраивайте изделие

при помощи пульта дистанционного управления, как правильно с ним обращаться, мы подробно расскажем немного позже.

Режим охлаждения

Этой функцией мы пользуемся постоянно в домашних условиях, когда наступает жара, поэтому рассмотрим этот процесс более подробно.

Для того, чтобы включить кондиционер на холод, достаточно нажать клавишу с изображением снежинки, затем выбрать оптимальную температуру, до которой необходимо остудить воздух в помещении. Когда желаемый микроклимат достигнут, то выносной блок отключается автоматически, а блок испарителя продолжает свою работу — поддерживает установленные пользователем параметры.

Холодный поток воздуха выходит из испарителя и заполняет все пространство, вытесняя более теплый, который всасывается внутрь системы и охлаждается. Стоит температуре повыситься на пару градусов, как наружный блок опять включается в работу, чтобы понизить ее до оптимального варианта, который вы установили с помощью пульта на кондиционере.

Существуют рекомендации от специалистов по поводу использования функции «холод».

  1. Не стоит в квартире охлаждать воздух ниже 16 градусов. При этом надо помнить, что при работе устройства на полную мощность существует риск простудиться.
  2. Разница между температурой наружного и внутреннего воздуха не должна превышать 5 градусов.
  3. Не стоит включать изделие на холод при наружной температуре менее 12 градусов.
  4. Все модели современных климатических устройств настроены, чтобы экономить электроэнергию, особенно этим отличаются конверторные изделия — они автоматически выбирают режим работы.
  5. Все кондиционеры вообще не стоит включать при наружной температуре ниже 0 градусов.

Многие модели сплит установок, по заверениям производителей, могут работать при 20 градусах ниже ноля, обогревая помещение, но их надо обязательно выключать при сильных морозах, чтобы не поломать вентилятор. Особенно осторожно надо эксплуатировать эту технику во время внезапных оттепелей.

Режим обогрева

Современные климатические системы могут подавать в квартиру не только охлажденный воздух, но и тепло. Для этого берем ПУ и следуем подсказкам.

  1. Нажимаем клавишу Пуск или On/Off, затем кнопку с надписью Heat.
  2. Если нет такой, то присутствует клавиша Mode или другая, над которой есть символы: снежинка, солнце, капля дождя и вентилятор. Переключайте режимы до тех пор, пока не появится на дисплее нужный символ.
  3. Нажимая на + или – или же стрелки вверх/вниз, надо настроить необходимую температуру. Ее значение должно быть выше на 5 градусов той, что есть сейчас в помещении.

Первоначально включается вентилятор, а затем режим нагрева. Максимум через 10 минут изделие начнет нагнетать в комнату теплый воздух. Если на ПУ нет вышеописанных кнопок — вам не повезло, эта модель кондиционера не может работать в режиме тепло.

Существуют сплит-системы, где сначала надо осуществить все настройки, а потом уже нажимать клавишу пуска.

Во время настроек любая модель обязана откликаться на ваши действия: выдавать звуковые сигналы, мигать светодиодами. Во время приобретения изделия надо ознакомиться со всеми ее характеристиками, чтобы потом не ломать голову.

Правильное использование ПУ

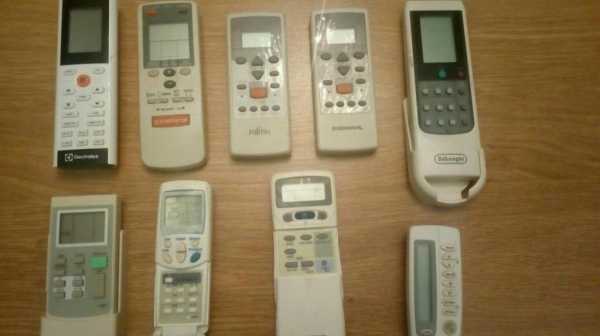

Эти дистанционные устройства придаются к каждой модели. На сегодня выпущено множество различных вариаций, но надписи и функции на кнопках аналогичные. Большинство пользователей не читают инструкцию, а пользуются  только кнопкой пуска и настройкой температуры.       Но на ПДУ есть множество других клавиш. Расскажем об их названиях и основных функциях.

  1. Power, в некоторых ПУ on/off — включение/выключение изделия.
  2. Mode: нажав ее один раз, вы переводите устройство в автоматический режим подачи воздуха, дважды — изделие будет работать в режиме cool.
  3. Swing: включается режим колебательного движения жалюзи для рассеивания воздушного потока по всему пространству.
  4. Dry, что означает сухой — устройство работает на средних оборотах.
  5. Fan (веер, опахало) — кондиционер работает медленнее или быстрее.
  6. Turbo: максимальные обороты и производительность.
  7. Temp: клавиша регулировки температурного режима холод/тепло.
  8. Smart Saver (умная экономия) — при достижении оптимальной температуры изделие отключается и работает в режиме вентилятора.
  9. Auto Clean: обеззараживаются и высушиваются все детали устройства. Нажимая эту клавишу один раз в три дня (при этом изделие работает не более получаса), вы позволяете ему самостоятельно избавиться от излишков влаги.
  10. Sleep: перевод кондиционера в полуспящий режим, холодный воздух распространяется по потолку, используем ночью.
  11. On Timer: включение таймера.
  12. Off Timer: отключить время.
  13. Clean Air: процесс ионизации воздушного потока.
  14. Ok: клавиша подтверждения выбранных параметров.
  15. Cancel: отмена выбранной команды.
  16. Reset: сброс всех настроек.
  17. Lock: блокировка кнопок (защита от детей).

Нюансы эксплуатации

Современные модели кондиционеров довольно сложная бытовая техника, настройка которой требует соблюдения основных правил.

  1. Надо четко подбирать мощность изделия в зависимости от объема помещения: в регионах с очень жарким климатом необходимо устанавливать системы с большей мощностью, с улучшенными характеристиками режима охлаждения.
  2. Всегда соотносить режим работы изделия с погодными условиями снаружи.
  3. Чтобы не допускать появления любых простудных заболеваний, необходимо точно настраивать оборудование в режиме холод.
  4. Проводите регулярное техническое обслуживание — эти мероприятия позволят вам обеспечить нормальную работу изделия, а всей семье безопасный и комфортный микроклимат.
  5. Установку, обслуживание и ремонт оборудования должны делать только профессионалы.

Климатические системы можно устанавливать в любых помещениях, вне зависимости от их конфигурации и габаритов, потому что современная техника справляется с поставленной задачей без каких-либо проблем. Пользователь  должен только выполнять все правила и рекомендации, озвученные в этой статье.

Лучшие кондиционеры 2018 года

Сплит-система Haier AS12NS4ERA / 1U12BS3ERA


Сплит-система Haier AS09NS4ERA / 1U09BS3ERA

Сплит-система Mitsubishi Electric MSZ-LN25VG / MUZ-LN25VG

Сплит-система Electrolux EACS/I-09HSL/N3

Сплит-система Electrolux EACS-07HAT/N3

Сплит-система Electrolux EACS-12HSL/N3

tehnika.expert

Orion | Русский

Анонсы

OR-FATBIKE003 (HIGH END)

350Вт, 48В, 11А-ч, LCD дисплей, до 50км на 1 зарядке

Соковыжималка шнековая ORION ORJ-031

Максимальный объем сока, минимальное количество мякоти, сохранение витаминов и питательных веществ, 400Вт

Видеорегистратор ORION DVR-DC888HD

2,7 TFT, 1080х720, 5М, карты TF, USB, HDMI, 2 камеры

Новости и события

Новые модели LED телевизоров ORION!

Уважаемые покупатели! Рады сообщить вам, что линейка LED телевизоров ORION... подробнее...

Новая модель в линейке LED телевизоров ORION!

Уважаемые покупатели! Рады сообщить вам, что линейка LED телевизоров ORION пополнилась новой моделью... подробнее...

Обновление программы Mireo DON’T PANIC и карты Украины КартБланш для Android

На Google Play доступна новая версия навигационной программы Mireo DON'T PANIC 4.7.0 с картой Украины КартБланш 2012.09. подробнее...

Новые модели в линейке LED и LCD телевизоров ORION!

Уважаемые покупатели! Рады сообщить вам, что линейка LED и LCD телевизоров ORION пополнилась новыми моделями... подробнее...

НОВИНКА - ORION ДОК-станция под iPOD/iPHONE!

Уважаеме покупатели, предлагаем вашему вниманию новое уникальное устройство - Док-станцию ORION!... подробнее...

все новости

Новости продуктов и технологий

Независимое тестирование увлажнителя воздуха ORION ORH-022F

Увлажнитель воздуха многими воспринимается как чуть ли не самая необходимая вещь в доме. Это и неудивительно, ведь панельные дома, кондиционеры, центральное отопление - факторы, снижающие влажность. Низкая влажность в квартире, как известно, плохо влияет на здоровье человека, а если этот человек - ребенок, то воздействие сухого воздуха крайне негативно. подробнее...

Независимое тестирование вентилятора ORION OR-OF16HS

Наконец наступило долгожданное лето… Но кроме отпуска, пляжей, мороженого, эта пора года таит в себе и неприятные моменты, а именно – невыносимую жару, душные помещения, раскаленный и сухой воздух. Можно, конечно, сбежать от всего этого на пляж и наслаждаться прохладным морским бризом, но, увы, возможность эта есть не всегда, да и рабочие будни из-за высокой температуры никто не отменит. Поэтому на выручку нам приходит различная климатическая техника. подробнее...

Независимое тестирование блендера ORION ORB-013

В наш век суматохи и постоянной нехватки времени просто невозможно обойтись без маленьких бытовых помощников. Ведь насколько приятнее провести время с близкими людьми, чем тратить его, находясь на кухне. Блендер является именно тем самым прибором, который можно смело назвать второй правой рукой. подробнее...

Независимое тестирование сушки для овощей и фруктов ORION OR-FD01

Сушеные фрукты и овощи - отличный источник витаминов и полезных веществ зимой. Их можно употреблять как своеобразное лакомство, использовать в приготовлении блюд, а можно варить компот из сухофруктов. Вот только на сушку продуктов в естественных условиях уходит много времени. подробнее...

Независимое тестирование триммера для стрижки волос в носу и ушах ORION OR-NT01

Многие мужчины сталкиваются с такой деликатной проблемой, как нежелательная и обильная растительность в носу и ушах. Избавляться от этого неудобства можно различными способами, но самый быстрый и безболезненный - это применение специального триммера подробнее...

все новости

Поиск по сайту

Рекомендуем
Аудио-видео центр ORION PCDRS-835
USB, караоке, 2х15 Вт
Авто холодильник ORION CF-351R
35л, 46Вт, 2,2кг
Кофеварка ORION OR-CM04
Эспрессо, 1,25л, 1050Вт
OR-FATBIKE002 (black)
500Вт, 48В, 10А-ч, LED дисплей, до 60км на 1 зарядке
Весы ORION OS-03B
Электронные, 6мм безопасная стеклянная платформа

www.orion.ua

Fortari FT09 HAEC цена, характеристики, отзывы

  • -Мощность в режиме охлаждения: 2500 Вт
  • -Максимальный воздушный поток: 8.33 куб. м/мин
  • -Обслуживаемая площадь: 26 кв. м
  • -Режим приточной вентиляции: нет
  • -Потребляемая мощность при охлаждении: 1100 Вт
  • -Тип: настенная сплит-система
  • -Основные режимы: охлаждение / обогрев
  • -Режим осушения: есть
  • -Мощность в режиме обогрева: 2600 Вт
  • -Дополнительные режимы: режим вентиляции (без охлаждения и обогрева), автоматическое поддержание температуры, самодиагностика неисправностей
Где купить

Здесь вы можете посмотреть видео обзор Fortari FT09 HAEC. Узнать характеристики, прочитать отзывы о Fortari FT09 HAEC.

Видео обзоры

Видео для этого товара нет, но мы нашли видео для похожих моделей:

Добавить видео

Характеристики

* Точные характеристики уточняйте у продавца.

Основные характеристики

Мощность в режиме охлаждения2500 Вт
Максимальный воздушный поток8.33 куб. м/мин
Обслуживаемая площадь26 кв. м
Режим приточной вентиляциинет
Потребляемая мощность при охлаждении1100 Вт
Типнастенная сплит-система
Основные режимыохлаждение / обогрев
Режим осушенияесть
Мощность в режиме обогрева2600 Вт
Дополнительные режимырежим вентиляции (без охлаждения и обогрева), автоматическое поддержание температуры, самодиагностика неисправностей

Управление

Пульт дистанционного управленияесть
Таймер включения/выключенияесть

Особенности

Другие функции и особенностивозможность регулировки направления воздушного потока, функция запоминания настроек
Фазаоднофазный
Регулировка скорости вращения вентилятораесть
Тип хладагентаR 410A
Уровень шума внутреннего блока (мин/макс)31 дБ / 39 дБ
Фильтры тонкой очистки воздуханет

Габариты

Внутреннего блока сплит-системы или мобильного кондиционера (ШxВxГ)74.6x24.5x19.6 см
Вес внутреннего блока9 кг
Вес внешнего блока24 кг
Наружного блока сплит-системы или оконного кондиционера (ШxВxГ)68x48.2x22.5 см

* Точные характеристики уточняйте у продавца.

Форум Fortari FT09 HAEC

Задать вопрос

Популярные статьи

​Как правильно выбрать кондиционер Когда на улице жарко — хочется прохлады. Вентилятор не всегда справляется с поддержанием комфортной температуры в комнате. Возникает вопрос: как выбрать кондиционер? На этот и многие другие вопросы вы найдете ответы в этой статье. Читать дальше

naobzorah.ru

KITANO comfort описание функций (инструкция) - кондиционеры +7-927-791-01-07, Самара и область

Kitano comfort
T
AC-07......24CHSA/BQ(E)

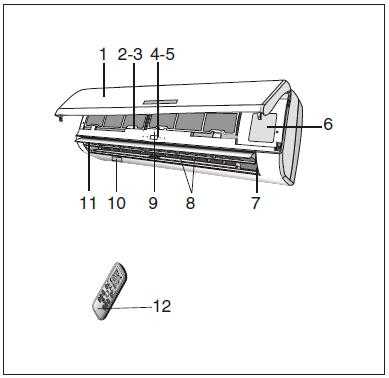

Основные части кондиционера


1. Передняя панель
2. Воздушный фильтр
3. Фильтр тонкой очистки (опция)
4. ЖК-дисплей
5. Приемник сигнала
6. Крышка блока управления
7. Ионизатор воздуха (опция)
8. Вертикальные жалюзи
9. Кнопка аварийного управления
10. Этикетка
11. Горизонтальные жалюзи
12. Пульт дистанционного управления (ПДУ)                                                                                                                           .

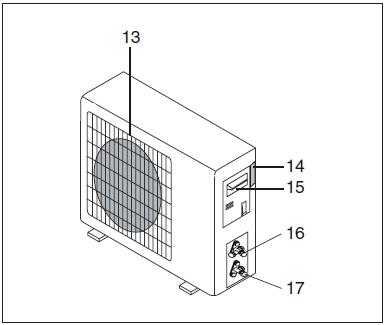

13. Решетка
14. Этикетка
15. Крышка
16. Газовый вентиль
17. Жидкостной вентиль



Краткое описание устройства.

  • Кондиционер типа сплит-система это устройство, состоящее из наружного и внутреннего блоков соединенных между собой фреоновыми медными трубками и электрическими кабелями питания и управления.
  • Внутренний блок устанавливается на стене кондиционируемого помещения.
    Наружный блок устанавливается снаружи обслуживаемого помещения.
  • Управляется кондиционер при помощи дистанционного инфракрасного пульта управления.

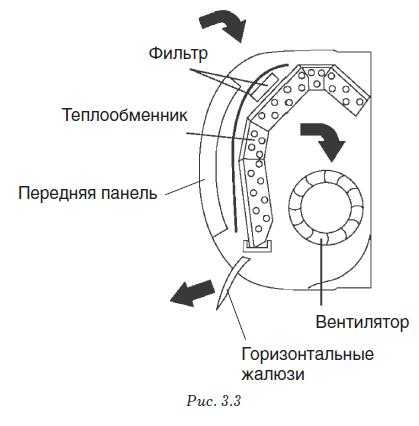

  Принцип охлаждения (нагрева).

Воздух в кондиционируемом помещении забирается вентилятором внутреннего блока через решетку передней панели (рис. 3.3). При прохождении через теплообменник охлаждается (нагревается). Поворотом жалюзи регулируется направление воздушного потока. Управлением вентилятора регулируется скорость воздушного потока.



Как использовать кондиционер на обогрев? Или как включить кондиционер на тепло?
Как работает кондиционер?

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



 Модель Параметры



в сборе

TAC- 07CHSA/ BQ(E)

TAC- 09CHSA/ BQ(E)

TAC- 12CHSA/ BQ(E)

TAC- 18CHSA/ BQ(E)

TAC- 24CHSA/ BQ(E)



внутренний блок

TAC- 07CHSA/ BQ(E)/I

TAC- 09CHSA/ BQ(E)/I

TAC- 12CHSA/ BQ(E)/I

TAC- 18CHSA/ BQ(E)/I

TAC- 24CHSA/ BQ(E)/I



наружный блок

TAC- 07CHSA/ BQ(E)/O

TAC- 09CHSA/ BQ(E)/O

TAC- 12CHSA/ BQ(E)/O

TAC- 18CHSA/ BQ(E)/O

TAC- 24CHSA/ BQ(E)/O

Производительность

охлаждение

кВт

2,05

2,64

3,52

5,28

7,03

нагрев

2,20

2,78

3,66

5,42

7,18

Источник электропитания

~ (220±10%)В, 50 Гц

Потребляемая мощность

охлаждение

кВт

0,80

0,97

1,28

2,15

2,90

нагрев

0,77

0,95

1,27

1,90

2,70

Номинальный ток

охлаждение

A

3,6

4,3

7,5

12,7

13,2

нагрев

3,5

4,4

7,5

11,2

12,3

EER/COP

2,56/2,86

2,72/2,93

2,75/2,88

2,46/2,88

2,42/2,66

Класс энергопотребления

E/D

D/D

D/D

E/D

E/E

Воздухопроизводительность

м3/ч

400

430

530

780

780

Уровень шума

внутр. блок

дБ(A)

32/34/36

32/34/36

34/36/39

44/46/48

44/46/48

наружн. блок

50

52

55

58

60

Тип хладагента

R410a

Масса хладагента*

кг

0,440

0,470

0,620

0,930

1,350



Характеристика фреоно- вой трассы

диаметр труб

жидк

1/4"

1/4"

1/4"

1/4"

1/4"

газ

3/8"

3/8"

1/2"

1/2"

1/2"

длина max

м

15

15

15

15

15

перепад max

5

5

5

5

5

Дренажный отвод

мм

Ø16 (наружн. диаметр)

Диффавтомат**                  номин. ток

A

10

10

10

16

16

Сетевой кабель (к внутр. блоку)

n x мм2

3x1,5

3x1,5

3x1,5

3x1,5

3x1,5

Межблочные кабели

3x1,0; 2x0,75

3x1,0; 2x0,75

3x1,0; 2x0,75

3x1,0; 2x0,75

4x1,0; 2x0,75

Габаритные размеры, (Ш х В х Г)

внутр. блок

мм

718x240x180

718x240x180

770x240x180

898x280x202

898x280x202

наружн. блок

мм

600x500x232

600x500x232

700x552x256

760x552x256

902x650x307

Установочные размеры наружного блока

мм

374x271

374x271

438x290

512x290

625x349

Масса

внутр. блок

кг

7

7

8

11

11

наружн. блок

21

25

30

36

52

Рекомендуемый кронштейн для наружного бло- ка фирмы RODIGAS

MS-230; MS-253

MS-230; MS-253

MS-230; MS-253

MS-230; MS-253

MS-230

 *Количество фреона указано для трассы длиной не более 5 м. При увеличении длины трассы необходимо дозаправить кондиционер в расчете 15 г на 1 м длины жидкостной трубы для моделей производительно- стью 2,0 и 2,6 кВт и 30 г на 1 м для модели 3,5 кВт и более.

** Ток отсечки не менее 7 Iн (Iн — номинальный потребляемый ток), ток утечки не более 30 мА, характеристика отключения «С».

Допускается последовательная установка автоматического выключателя и УЗО соответствующих номиналов.

В таблице приведены данные для температурных условий в соответствии с ISO 5151-94:

— режим охлаждения внутри 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB),

— режим нагрева внутри 20 °С (DB)/15 °C (WB), снаружи 7 °С (DB)/6 °C (WB).

Температурный диапазон условий эксплуатации кондиционера.



Режим работы

Температура в зоне установки внутреннего блока, (DB /WB)*

Температура в зоне установки наружного блока, (DB /WB)

Max температура

в режиме охлаждения



32/23



43/26

Min температура

в режиме охлаждения



18/15



16/12

Max температура в режиме нагрева



27/-



24/18

Min температура в режиме нагрева



20/-



-7/-8

 *) DB — значение температуры по сухому термометру;
WB — значение температуры по влажному термометру.

Заказать кондиционер Kitano

Управление кондиционером.

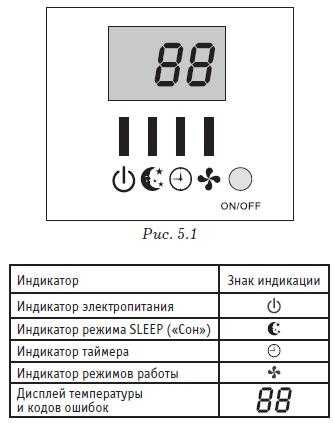

- Панель индикации и управления внутреннего блока. (рис. 5.1)



- Пульт дистанционного управления
Для управления кондиционером применяется беспроводной инфракрасный дистанционный пульт (рис. 5.2).




- ЖК-дисплей пульта управления.



Работа в различных режимах

РЕЖИМ ОХЛАЖДЕНИЯ


Режим охлаждения служит для снижения температуры в помещении.
При снижении температуры уменьшается влажность воздуха.
Для активирования функции кнопкой MODE выберите на жк-дисплее индикацию COOL.
Кнопками <> установите заданную температуру.
Установите скорость вентилятора кнопкой FAN и направление воздушного потока кнопкой SWING.



РЕЖИМ ОБОГРЕВА

Режим обогрева (работа на тепло) служит для повышения температуры в помещении.



Для работы кондиционера в режиме нагрева необходимо произвести программирование пульта.
Програмирование производить следующим образом:
Вытащите обе батарейки из пульта.
Нажмите и удерживайте одновременно обе кнопки «вверx/ вниз» (поз.4 - кнопки задания температуры).
Не отпуская кнопок вставьте батарейки.
Отпустите кнопки «вверx/ вниз» (поз.4).
После этого включиться дисплей пульта, нажмите кнопку MODE выберите режим обогрева.

Теперь пульт перепрограммирован.

Кнопками «вверx/ вниз»(поз.4) установите требуемую температуру  (обычно 28 градусов).
Установите скорость вентилятора кнопкой FAN и направление воздушного потока кнопкой SWING.

После включения на обогрев кондиционер начнет подавать теплый воздух спустя некоторое время -  около 10 минут.

В кондиционере имеется функция «горячий пуск». При включении в режим нагрева вентилятор внутреннего блока включается в работу с задержкой в несколько секунд, с целью предотвращения подачи холодного воздуха в помещение.
В режиме нагрева периодически включается функция разморозки теплообменника наружного блока на 2–10 минут.



РЕЖИМ ОСУШЕНИЯ


Режим осушения необходим для уменьшения влажности в помещении.
Кнопкой MODE выберите на жк- дисплее индикацию DRY.
В режиме осушения автоматически чередуются режимы охлаждения и вентиляции, что способствует снижению влажности воздуха в помещении.

АВТОМАТИЧЕСКИЙ РЕЖИМ


Кнопкой MODE выберите автоматический режим FEEL на дисплее пульта.
В автоматическом режиме режим работы и скорость вентилятора устанавливаются автоматически в зависимости от фактической температуры в помещении согласно таблиц:

Фактическая температура в помещении



Режим работы

Автоматически заданная температура



<20 °С

Обогрев для моделей с тепловым насосом и режим вентиляции для моделей, работающих только на холод



23 °С

20–26 °С

Режим осушение (DRY)

18 °С

>26 °С

Режим охлаждения

23 °С

Точность поддержания заданной температуры ±2 °С.



РЕЖИМ ВЕНТИЛЯЦИИ



Кнопкой FAN выберите режим вентиляции на дисплее пульта «FAN».Последовательным нажатием кнопки FAN выберите необходимую скорость вра- щения вентилятора: LOW — Низкая скорость, MID — средняя скорость, HIGH — высокая скорость, AUTO — автоматический режим вращения вентилятора. В автоматическом режиме вентилятора скорость определяется автоматически в зависимости от разницы между заданной и фактической температурой. Чем больше разница, тем выше скорость. В режиме FEEL скорость вентилятора не регулируется.



РЕЖИМ «СОН»



Кнопкой SLEEP выберите режим «SLEEP» на дисплее пульта. В режиме SLEEP заданная температура автоматически подстраивается для создания наиболее комфортных условий для сна и отдыха. В режиме охлаждения после первого часа работы заданная температура автоматически поднимается на 1 °С. После второго часа работы температура поднимается еще на 1 °С. Далее при работе заданная температура не изменяется. В режиме обогрева после первого часа работы заданная температура автоматически опускается на 1 °С. После второго часа работы температура опускается еще на 1 °С. Далее при работе заданная температура не изменяется. После 8-ми часов работы кондиционер автоматически отключается.



УСТАНОВКА ТАЙМЕРА


Включение кондиционера по таймеру. Кнопкой TIMER выберите режим автоматического включения кондиционера по таймеру TIMER ON. Кнопками  <> установите время до старта. Нажмите кнопку еще раз для подтверждения выбранного значения. Внимание! Перед тем как задать время таймера установите параметры работы кондиционера: режим работы, заданную температуру, скорость вентилятора. Для отмены режима таймера нажмите кнопку TIMER еще раз. Режим таймер автоматически отменяется после отключения электропитания. После установки таймера в данной зоне индикации высвечивается текущее время.


Выключение кондиционера по таймеру. Кнопкой TIMER выберите режим автоматического выключения кондиционера по таймеру TIMER OFF. Кнопками <> установите время до отключения кондиционера. Для отмены режима таймера нажмите кнопку TIMER еще раз. Режим таймер автоматически отменяется после отключения электропитания.

ФУНКЦИЯ SWING

Кнопкой SWING выберите режим автоматического качания горизонтальных жалюзи. В режиме охлаждения горизонтальные жалюзи направлены вверх, в режиме нагрева вниз. Регулировка направления воздушного потока влевовправо вертикальными жалюзи задаются вручную.

Функции аварийного управления и автоматического перезапуска (AUTO RESTART).

Функция аварийного управления. В случае выхода из строя или утери дистанционного пульта управление возможно при помощи кнопки аварийного управления (рис. 5.6):



1.Нажмите на кнопку один раз - кондиционер начнет работу режиме в форсированного охлаждения.

2.При нажатии на кнопку два раза кондиционер будет работать в режиме форсированного обогрева.

3.При нажатии на кнопку третий раз кондиционер отключиться. При этом раздастся длительный звуковой сигнал.

После 30 мин работы в режиме форсированного охлаждения или нагрева кондиционер начнет работу в режиме FEEL (Автоматический режим).

Внимание! Форма и место расположения кнопки аварийного управления может меняться в зависимости от модели кондиционера

 Функция автоматического перезапуска (AUTO RESTART)



Если функция активирована, то в случае внезапного или аварийного отключения электропитания после включения кондиционер автоматически начнет работу с установленными параметрами. Функция AUTO RESTART может быть отключена. Для этого необходимо:

1.Выключить кондиционер и отключить его от сети электропитания.

2.Нажать и удерживая кнопку аварийного управления подключить кондиционер к электросети (рис. 5.6).

3.Удерживайте кнопку аварийного управления в течение 10 сек, до тех пор пока не раздадутся четыре коротких звуковых сигнала. Функция AUTO RESTART отключена.

4.Для активации функции повторите шаги 1-3. О включении функции автоматического перезапуска будут свидетельствовать три коротких звуковых сигнала.

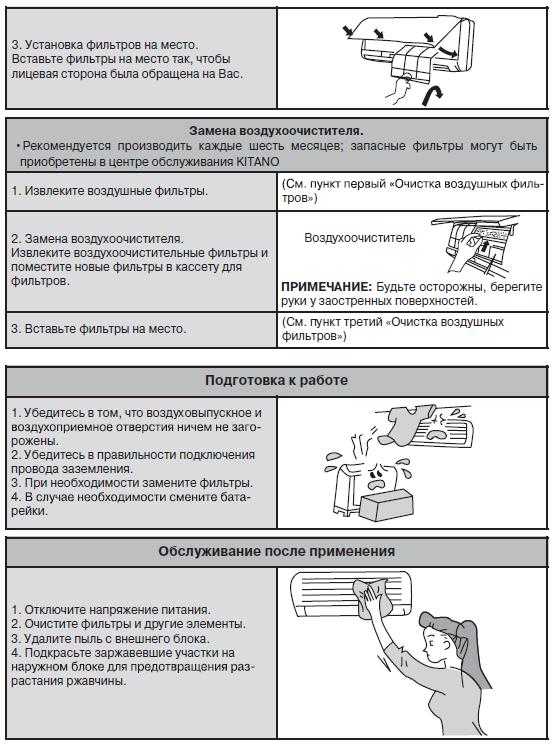

УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ!



Перед началом технического обслуживания отключите из розетки штепсель.



  • Не опрыскивайте в целях очистки внутренний и наружный блоки водой.
  • Протирайте блоки мягкой сухой тряпкой или ветошью, слегка смоченной водой или моющим средством.

    ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

    Неисправность

    Причина

    Кондиционер не работает

    Отсутствие электропитания. Вилка шнура питания не вставлена в розетку.

    Выход из строя электродвигателя вентилятора внутреннего/ наружного блока.

    Неисправность магнитного пускателя компрессора. Перегорели предохранители.

    Плохие контакты электропроводки. Сработала защита.

    Напряжение питание выше или ниже нормы. Включена функция таймера.

    Неисправность электронной платы.

    Неприятный запах

    Грязный фильтр воздуха.

    Шум проточной воды

    Перетекание жидкого хладагента в контуре. Штатная ситуация.

    Появление тумана на выходе из блока

    Низкая температура в помещении.

    Шум неясного происхождения (поскрипывание)

    Шум может быть вызван легкой деформацией передней панели внутреннего блока за счет изменения ее температур. Не является неисправностью.

    Кондиционер недостаточно эффективно охлаждает или обогревает воздух в помещении

    Неправильно установлена заданная температура. Перекрыты отверстия забора и выхода воздуха блоков. Грязный воздушный фильтр.

    Задана низкая скорость вентилятора внутреннего блока. В кондиционируемом помещении имеются неучтенные источники тепла.

    В контуре недостаточно фреона.

    Кондиционер не реагирует на команды с пульта

    Пульт управления находится от внутреннего блока на расстоянии более 8 метров.

    Батарейки пульта управления вышли из строя.

    Между пультом и внутренним блоком имеются препятствия для прохождения сигнала.

    Дисплей выключен

    Не активирована функция Нет питания

    Отключите электропитание кондиционера в случае:

    Появления посторонних шумов. Неисправности платы управления.

    Перегорели предохранители или сработали защитные реле. Попадания воды внутрь прибора.

    Нагрева шнура питания или питающего штепселя. Появления сильных посторонних запахов от прибора.

    Индикация кодов неисправностей.



    Индикатор RUN (работа)

    Причина неисправности

    E1

    Мигает один раз

    Неисправность датчика температуры воздуха в помещении

    E2

    Мигает два раза

    Неисправность датчика температуры теплообменника

    E6

    Мигает шесть раз

    Неисправность электродвигателя внутреннего блока


  • как самому чистить кондиционер?
  • Как очистить дренаж кондиционера
  • Подготовка места под кондиционер



bon-nix.ru

Пульт Chigo. Инcтрукция по дистанционному пульту для Chigo

  • 1) Режим работы (Mode)
    Переключение режимов работы кондиционера в следующем порядке: Авто, Охлаждение, Осушение, Обогрев, Вентилятор.
  • 2) Включение/Отключение (On/Off)
    Включение кондиционера. При повторном нажатии — отключение.
  • 3) Скорость вентилятор (Fan Speed)
    Изменение скорости работы вентилятора.
  • 4) Установка времени (Timer)
    Изменение показаний часов и минут для установки действительного времени, а также времени автоматического включения и выключения кондиционера.
  • 5) Кнопка Турбо (Turbo)
    Устанавливает кондиционер в режим турбо.
  • 6) Кнопка Замок (Hold)
    Нажмите кнопку, чтобы заблокировать кнопки.
  • 7) Установка температуры (Temperatura)
    Установка нужной температуры в помещении.
  • 8) Кнопка Качели (Swing)
    Устанавливает кондиционер в различные режимы потока воздуха.
  • 9) Изменение потока воздуха (Air Flow)
    Плавное изменение направление потока воздуха в процессе работы.
  • 10) Режим Сон (Sleep)
    Устанавливает кондиционер в режим сон.
  • 11) Кнопка Чистка (Clean)
    Это дополнительная фукция для дорогих кондиционеров.
  • 12) Кнопка Лампа (Lamp)
    Это дополнительная опция для специальных кондиционеров.

chigo.kiev.ua

Кондиционер оконный Fortari FT05WCD

Артикул: нет

Цвет
  • Белый
МодельFortari FT05
Страна-производительКитай
Гарантия1 год
Тип кондиционераОконный моноблок
Инверторный кондиционерНет
Режим работыХолод
Вариант установкиоконный проем
Класс энергопотребленияA
Мощность в режиме охлаждения2.6 кВт
Потребляемая мощность (охлаждение)0.7 кВт
Напряжение220-240 В/50 Гц
Регулируемый термостатесть
Расход воздуха (выс./сред./низк.)300 м3/час
Тип хладагентаR410a
Рабочие температуры наружного воздуха+8 °С
Уровень шума (выс./сред./низк.)55/53 дБ
Пульт ДУнет
Размеры380/320/470 мм
Вес18 кг
Техническая документация Скачать

Оконный моноблок Fortari FT05

оконный кондиционер моноблок
основные режимы: охлаждение - 3 режима и вентиляция - 3 режима
температура охлаждения/нагрева воздуха от +18˚С до + 32 ˚С
мощность в режиме охлаждения - 2600 Вт
охлаждающая способность - 5000 BTU
фильтр очистки воздуха Cold Catalyst - очищает воздух от формальдегидов, аммиака, сероводорода и других примесей, а также устраняет устойчивые неприятные запахи
потребляемая мощность при охлаждении - 700 Вт
размеры кондиционера (ШxВxГ) - 380/320/470мм
класс энергопотребления А

вес 18кг

Наличие товара уточняется только после оформления заказа!

Указанные на сайте цены не являются публичной офертой (ст.435 ГК РФ).
Используемые на сайте изображения товаров могут включать дополнительное оборудование и компоненты, не входящие в стандартную комплектацию товара.

Назад

att66.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
