Проект химического процесса производства изомеров ксилола

^* Автор, ответственный за переписку: Гай Фрэнсис Монджелли, кафедра химического машиностроения, Рочестерский университет, США, тел. : 6462095456, электронная почта: [email protected]

Получено: 13 февраля 2018 г. / Дата принятия: 20 марта 2018 г. / Дата публикации: 25 марта 2018 г. DOI: 10.4172/2469-9764.1000125

Энергетический прогноз

Согласно последнему ежеквартальному отчету по углю от Управления энергетической информации правительства США. По данным администрации, по состоянию на сентябрь 2009 г. в США было потреблено 1725 тыс. коротких тонн угля [1]. EIA также прогнозирует, что Соединенные Штаты потратят 2,2 доллара США на миллион БТЕ, используя поставки угля в 2009 году, что примерно на 7% больше, чем было потрачено в 2008 году [2].

В 2009 и 2010 годах мировое потребление энергии упадет в результате мирового экономического кризиса [2,3]. Однако теперь, когда появились признаки восстановления экономики, потребление энергии продолжит тенденцию к росту. Международное энергетическое агентство, ассоциация, созданная для реализации международной энергетической программы, выпускает ежегодный отчет, в котором анализируются глобальные перспективы развития энергетики. Используются два сценария; во-первых, Базовый сценарий предполагает, что использование энергии будет продолжаться в соответствии с текущей тенденцией без каких-либо изменений в энергетической политике. Во-вторых, сценарий 450 представляет собой ситуацию, в которой правительства сотрудничают, чтобы ограничить долгосрочное содержание углекислого газа в атмосфере (CO ₂ ) с концентрацией до 450 частей на миллион (частей на миллион)3. На рис. 1 показаны прогнозы расхода топлива в обоих сценариях.

Если бы базовый сценарий продолжал оставаться доминирующей ситуацией, то потребление топлива продолжало бы расти. Если 450 сценариев будут реализованы, потребление угля и других ископаемых видов топлива сократится, а потребление безуглеродного топлива резко возрастет. Прогнозируется, что мировой спрос на электроэнергию будет расти со скоростью 2,5% в год до 2030 года [3]. При таком увеличении потребление ископаемого топлива в Базовом сценарии приведет к большему выбросу CO ₂ в атмосферу и вносят дополнительный вклад в загрязнение атмосферы [4]. Таким образом, было бы идеально уменьшить потребление угля. Для этого необходимо снизить потребность в энергии или увеличить использование альтернативных видов топлива. В то время как последний все еще находится в стадии разработки и должен быть осуществимым в долгосрочной перспективе, краткосрочной целью будет снижение спроса на энергию. Поскольку большая часть энергии потребляется предприятиями и производственными предприятиями, лучшим способом действий будет сохранение энергии в этих секторах [1].

Поскольку многие химические и производственные предприятия были построены в прошлые десятилетия, стандарты потребления энергии и выбросов CO ₂ не были на том же уровне, что и сегодня. В результате многие объекты потребляют гораздо больше внешних коммунальных услуг, чем необходимо, и в результате в атмосферу выбрасывается больше CO ₂ . Таким образом, имея возможность реконструировать химический и производственный завод, чтобы он мог использовать меньше внешней энергии за счет оптимизации способности завода работать на энергии, производимой и потребляемой в рамках собственного процесса, предприятия стали бы менее зависимыми от внешних коммунальных услуг и, таким образом, , меньше зависит от угля.

Ксилолы: справочная информация

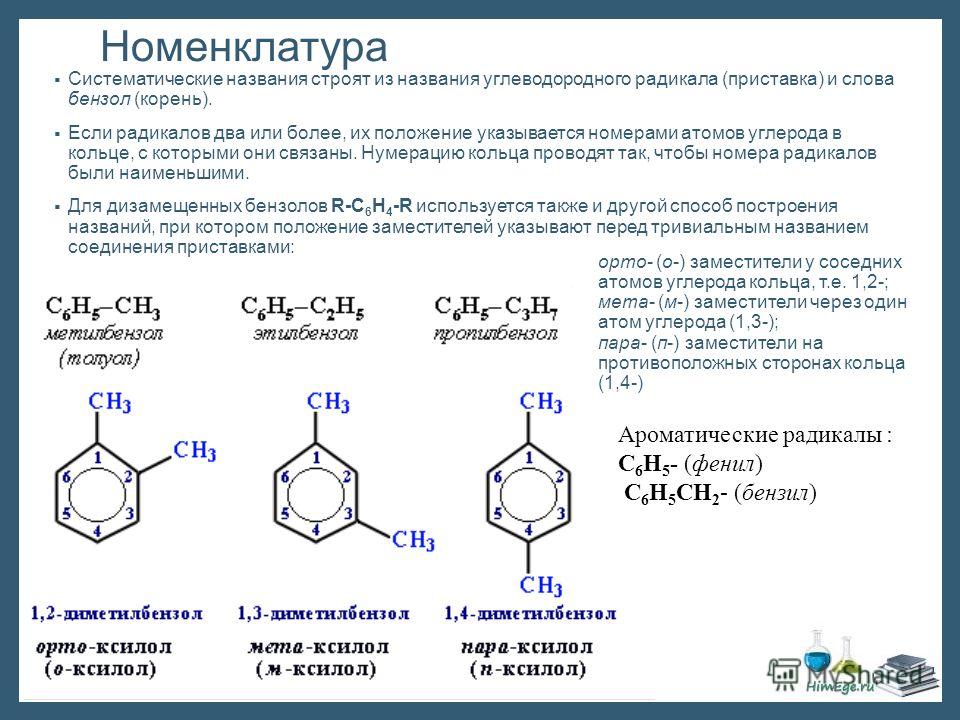

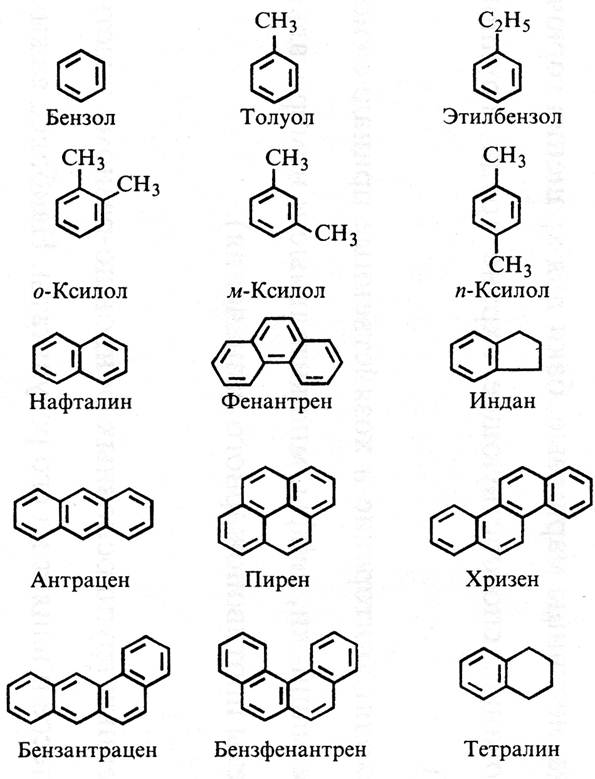

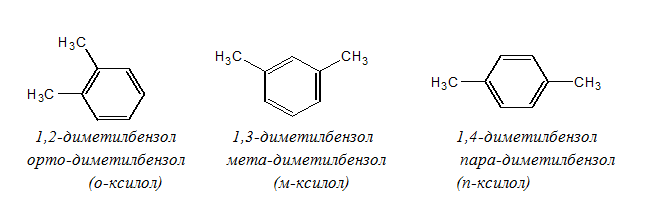

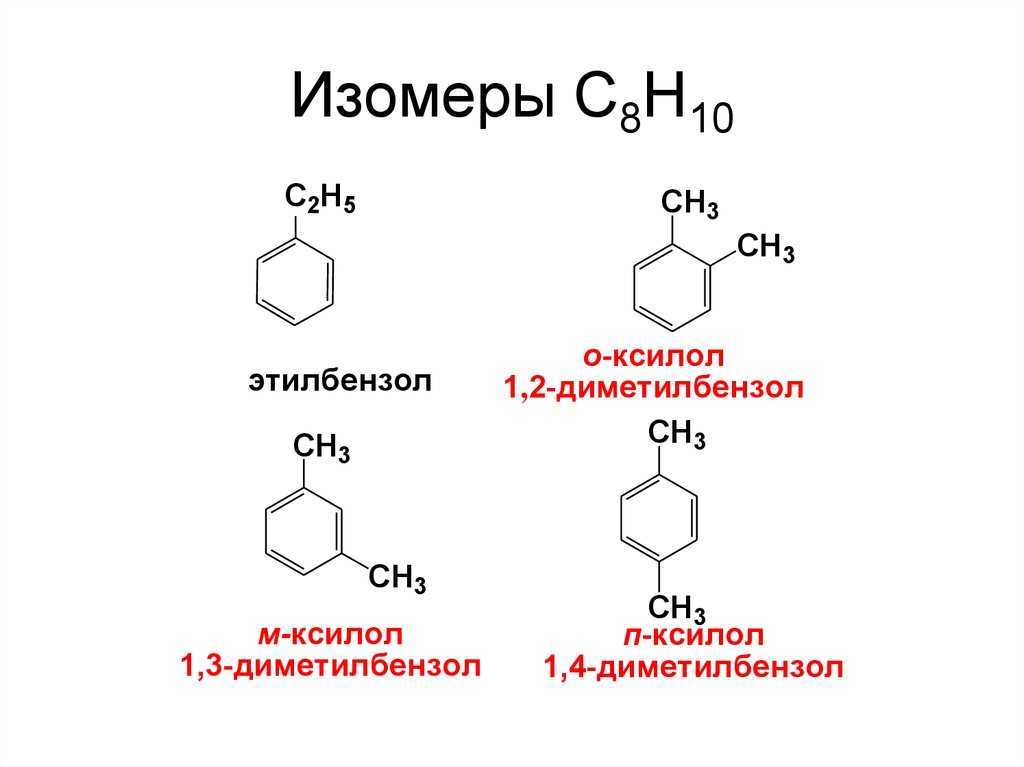

Ксилолы представляют собой ароматические соединения с общей формулой C ₆ H ₄ (CH ₃ ) ₂ и степенью воспламеняемости по шкале NFPA для здоровья, тремя из двух возможных. и ноль по реактивности [5]. Существует три изомера ксилола, отличающиеся положением двух метильных групп, как показано ниже на рис. 2 .

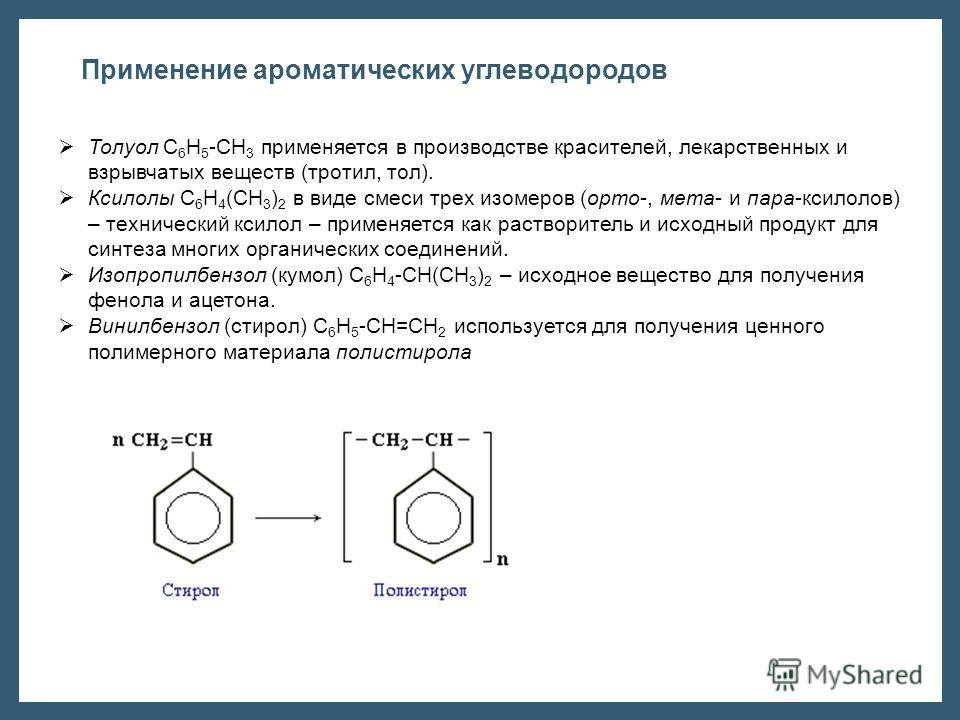

Хотя ксилолы считаются физическими раздражителями и загрязнителями окружающей среды, они также широко используются в обрабатывающей промышленности [5]. Ксилолы используются в различных областях, включая сырье для производства и синтеза бензойной кислоты и терефталевой кислоты, которая является предшественником поли (этилентерефталата) или ПЭТ, обычного пластика, используемого в качестве контейнеров для бутылок с газировкой [5]. Ксилол также широко используется в качестве растворителя и присутствует в красках и клеях; Краска Rust-Oleum и Klean-Strip — две известные марки [6].

Реакция каталитического диспропорционирования толуола в бензол и ксилолы (три изомера: мета-ксилол, пара-ксилол и ортоксилол) протекает следующим образом: 2 Толуол → Бензол+ксилолы. Компании, которые используют эту реакцию, включают Mobil Corporation и UOP LLC [7]. С 1976 г. в Патентное ведомство США было подано более 400 заявок на патенты, касающиеся процессов очистки пара-ксилола [8].

Большинство коммерческих применений ксилолов связано со смесью трех изомеров, но наиболее предпочтительным изомером является пара-ксилол (п-ксилол) [7]. Пара-ксилол используется в производстве полиэфирных волокон, пленок и других смол. Спрос на п-ксилол обычно стабильно растет примерно на 6-8% в год, поэтому потребность в разделении и очистке остается высокоприоритетной в обрабатывающей промышленности [7].

Анализ технологической схемы и разработка пинча

Реакция диспропорционирования толуола в изомеры бензола и ксилола протекает следующим образом: 2 Толуол → Бензол+ксилолы [9]. Балансы массы и энергии для производственного процесса были получены через ASPEN вместе с исходной сетью реакторов. Информацию об исходном процессе можно найти в Приложении IA. Из технологической схемы были извлечены десять технологических потоков, а также три ребойлера и три конденсатора, которые соответствовали ректификационным колоннам, как это видно на Таблица 1 .

Обозначение потока	Имя потока	Температура подачи (°C)	Целевая температура (°C)	Расход теплоемкости, CP (кВт/°C)	Изменение энтальпии, ∆H (кВт)
1	М10—Ф11—Ф10	129	450	2,17	696,57
2	Р10—Э21—Э20	300	40	2,64	686,4
3	Дил—E30	40	75	1,23	43.05
4	Т1В—Э40	35,5	25	0,22	2,31
5	Т1Л—Т2Ф	130	80	1,15	57,5 ​​
6	Т2В—Э60	104,5	70	0,66	22,77
7	SO-бензол	70	35	0,06	2. 1
8	Т3Л—П60—Э120	249	25	0,12	26,88
9	Т3В—Э90	80	183	3,2	329,6
10	Запись, Выход—Запись, Ввод	25	80	5,3	29.15
11	Q СОСТОЯНИЕ, 1	35,5	35,5	—	35,7
12	Q КОНД,2	104,5	104,5	—	186,8
13	Q СОСТОЯНИЕ,3	183,2	183,2	—	2552,7
14	Q РЭБ,1	130	130	—	95
15	Q РЭБ,2	150,4	150,4	—	286,5
16	Q РЭБ,3	249,4	249,4	—	2832

Таблица 1: Данные потока диспропорционирования толуола.

После того, как данные были извлечены из данных ASPEN и технологической схемы, программа анализа пинча в Excel использовалась для расчета температуры пинча и минимальных режимов нагрева и охлаждения для системы со встроенными колонками. Минимальное изменение температуры потоков составляло 10°С. Программа была сначала запущена для пилотного процесса, а затем для полномасштабного процесса, который в десять раз превышал размер пилотной установки. Предполагалось, что процесс представляет собой линейное увеличение масштаба; каждое из значений может быть непосредственно умножено на десять. В таблице 2 показаны минимальные режимы нагрева и охлаждения, температура пинча и экономия энергии для исходного процесса, интегрированного пилотного процесса и полномасштабного производственного процесса. Экономия энергии за счет интеграции значительно высока, что дает около 20% экономии на отоплении и 39% на охлаждении. Тепловой каскад, составные кривые и проект сети можно найти в Приложениях IB-ID.

Таблица 2: Режимы обогрева, режимы охлаждения, температура пинча и экономия энергии для оригинальной установки и полностью интегрированных установок.

Тепло, выделяющееся в процессах, также можно использовать для производства пара. Используя свойства воды (теплота парообразования 2270 кДж/кг, удельная теплоемкость 4,184 кДж/кг∙К) и составные кривые, было рассчитано количество пара, которое может быть поднято из процесса ниже пинча. Было определено, что это количество пара составляет 4,04 кг/час. Данные по производству пара можно найти в Приложении ID3.

Обязанности по обогреву и охлаждению для каждой из конструкций электростанции затем можно перевести в эквивалентное количество угля, эквивалентную стоимость энергетического угля и эквивалентное количество выбросов углекислого газа в год, как показано в Таблице 3 ниже.

	Тепло (кВт∙ч)	Тепло в год (кВт∙ч/год)	Угольный эквивалент (тонн/год)	Затраты на уголь (долл. США/год)	CO 2 Выбросы (тонн/год)
Оригинальный завод	3953.2	3.47E+07	1.51E+08	9. 09E+09	2.77E+08
Комплексная пилотная установка	3160.12	2.77E+07	1.21E+08	7.26Е+09	2.22E+08
Полномасштабная установка (10-кратный пилотный масштаб)	31601.2	2.77E+08	1.21E+09	7.26E+10	2.22E+09

Таблица 3: Анализ затрат и энергопотребления для каждой схемы установки.

Таблица 4 ставит Таблица 3 в перспективу с точки зрения полной суммы экономии, полученной благодаря новому дизайну процесса. Денежная экономия CO ₂ была рассчитана, исходя из предположения, что один углеродный кредит равен 10,00 долларов США на тонну CO ₂ . За счет интеграции процесса можно сэкономить почти два с половиной миллиарда долларов только на пилотном процессе, а затем еще 20 миллиардов долларов на полномасштабной установке. Параметры и преобразования, использованные в анализе затрат, можно найти в Приложении IE.

Таблица 4: Полная экономия средств за счет интеграции процессов.

Как только общая экономия, связанная с новой конструкцией завода, была достигнута, было проведено сравнение предельных затрат и экономии. Предельная долларовая экономия энергии и капитальных вложений, необходимых для сокращения потребления энергии, представлена ​​в виде постоянной суммы в долларах, независимо от фактической экономии энергии: 100 долларов за мегаватт (МВт). Предельные капитальные затраты, связанные с новой конструкцией завода, определяются выражением: Капитальные затраты [$]=e ^5.1x , где x — снижение энергии в мегаваттах. Пересечение предельных затрат и предельной экономии дает оптимальную экономию энергии для балансировки затрат. Этот оптимальный объем энергосбережения составляет 0,903 МВт или 903 кВт энергии. График затрат и экономии показан ниже на рис. 3 .

Используя информацию из анализа предельных затрат и экономии, было получено новое значение ΔT _MIN для пинч-анализа, чтобы процесс был наиболее рентабельным. График, показывающий экономию и затраты в зависимости от ΔT _MIN можно найти в Приложении IF. Пересечение между затратами и экономией представляет собой оптимальную температуру, которая должна работать. Эта температура была определена равной 87,5°С.

Конструкция реактора

Несмотря на то, что мета- и ортоксилолы, а также смеси всех трех видов имеют множество применений, пара-ксилол является наиболее ценным из трех изомеров. В результате желательно сконструировать реакторную систему для оптимизации концентрации п-ксилола.

При данной температуре и каталитических условиях происходят следующие химические реакции:

Где mx обозначает м-ксилол, px обозначает п-ксилол, ox обозначает о-ксилол, а d обозначает продукт, имеющий небольшую экономическую ценность. С каждой реакцией связана константа скорости, где k ₁ = 1,2 с ^-1 , k ₂ = 1,5 с ^-1 и k ₃ = 1,1 л/моль∙с. Концентрация mx на подаче в реактор составляет 0,5 моль/л, исходные концентрации px, ox и d равны 0 моль/л. Скорость подачи сырья, F, составляет 1 л/с.

Было смоделировано пять различных реакторных систем, чтобы определить лучшую систему для оптимизации px. Каждая из систем была смоделирована с использованием кодов, написанных на Mathematica, которые можно найти в Приложении IIC. При моделировании кинетики использовались следующие уравнения скоростей [10], где нижние индексы «mx», «px», «ox» и «d» обозначают виды.

Сначала был смоделирован одиночный реактор непрерывного перемешивания (CSTR) с использованием основного уравнения для CSTR: где C _i,0 — начальная концентрация вещества, Ci — концентрация вещества i в данный момент времени, dC _i /dτ — уравнение скорости, τ — время пребывания [10-13]. Каждое из этих уравнений решалось для каждого из видов. Полный набор уравнений можно найти в Приложении IIA. Результирующий профиль концентрации для CSTR показан на рис. 4 ниже, где пиковая концентрация px достигает 0,084 моль/л при времени пребывания 0,738 секунды.

Затем был смоделирован трубчатый реактор поршневого типа (PFTR) с использованием приведенных выше уравнений скорости и интегрирования каждого из дифференциалов для получения профиля концентрации. Результирующий график зависимости концентраций от времени показан ниже.

В модели с использованием PFTR пиковая концентрация px возникает при времени пребывания 0,671 секунды и составляет 0,143 моль/л, что почти вдвое превышает пиковую концентрацию px в CSTR. Итак, ПФТР является наиболее оптимальной по сравнению с системой CSTR.

Другие смоделированные системы включают два последовательно соединенных CSTR, PFTR с 50% рециркуляционным потоком, а также последовательно соединенные PFTR и CSTR. Каждый из графиков профилей концентрации можно найти в Приложении IIB. В таблице 5 ниже указаны результирующие значения концентрации px, время пребывания, при котором происходит концентрация (оптимальное время пребывания), и процент выхода px (где выход рассчитывается как

Таблица 6 показывает что и одиночный PFTR, и PFTR с одинаковой пиковой концентрацией px. Но PFTR с рециркуляционным потоком требует больше времени для достижения этой концентрации. Поскольку оптимальный объем реакторной системы рассчитывается как В _{ОПТИМАЛЬНЫЙ} = Ʈ _{ОПТИМАЛЬНЫЙ} . F, где F — расход исходного сырья (составляет 1 л/с), оптимальным объемом будет малый объем для экономии капитальных затрат на реактор. Таким образом, одиночный PFTR будет более оптимальным для использования, чем PFTR с рециркуляционным потоком. Как видно из таблицы, каждая из других систем достигает пиковой концентрации px, которая меньше, чем у одиночной PFTR. Кроме того, выход px в системе с одним PFTR выше, чем в других реакторных системах, и согласуется с литературным значением 25% [9].]. Таким образом, единственный реактор PFTR был бы лучшим выбором для оптимизации концентрации px.

Таблица 5: Оптимальное время пребывания, концентрации п-ксилола и выход в процентах для каждой смоделированной реакторной системы.

Таблица 6: Полученные концентрации изомеров ксилола и продукта при оптимальном времени пребывания для одного PFTR.

В результате оптимальное время пребывания для одного PFTR составляет 0,671 секунды. В следующей таблице показаны концентрации других веществ и условия работы этой системы.

Хотя этот реактор PFTR оптимизирует выход px до литературного значения 25%, в последние годы были разработаны новые процессы, наиболее заметным из которых является процесс PX-PlusTM от UOP LLC [9], где реакция толуол → бензол+ксилолы протекает с селективностью по пара-ксилолу с выходом 90% рх [9].

Динамика теплообменника

Динамический профиль одноходового кожухотрубного противоточного теплообменника можно смоделировать с помощью одномерного уравнения теплообменника, где T – температура потока, T _S – температура противоточного потока в кожухе (для данной конструкции противоточный поток — пар), t — время в секундах, z — длина в метрах по теплообменнику. Другими переменными в уравнении являются скорость потока v, общий коэффициент теплопередачи U, площадь теплопередачи на единицу длины S, удельная теплоемкость потока C _p , плотность жидкости, ρ, и площадь теплообменника, A.

Численное решение: Численное (конечно-элементное) динамическое решение потока обеспечило возможную оценку температуры пара, необходимой для повысить температуру потока с 80°С на входе до 180°С на выходе для 10-футового теплообменника со скоростью потока 1,5 м/с. Исходные данные и таблицы можно найти в Приложении IIIA. На рис. 5 показан профиль потока с температурой пара, Т _с , 322,5°С. Температура потока достигает целевой температуры на выходе 180°C через 1,6 секунды. На рис. 6 показан температурный профиль потока вдоль теплообменника после того, как он достигает установившегося состояния.

Прогрессирование повышения температуры в потоке также было смоделировано, и его можно увидеть на рисунках 7 и 8 с приращением времени до тех пор, пока не будут достигнуты целевая температура и установившиеся условия.

Аналитический раствор: Решение уравнения теплообменника также можно рассчитать аналитически. Уравнение можно классифицировать как линейное дифференциальное уравнение температуры в частных производных. Уравнение не разрешимо разделением переменных. Вместо этого уравнение необходимо решать методом характеристик [11].

Метод характеристик применяется для уравнений вида: Решение функции вычисляется с помощью системы вспомогательных систем уравнений: , при этом решение уравнения вычисляется как: bxay= c.
