Настенный газовый котел Fondital VICTORIA COMPACT CTN 24 AF
История компании Fondital началась в 1970 году – тогда ее основатель, Сильвестро Ниболи, создал на севере Италии фирму, которая изначально занималась проектированием и производством алюминиевых радиаторов.
Продукция Fondital была настолько успешной, что всего спустя два года фирма принимала участие в выставке «Mostra Convegno» в Милане – она позиционировалась как ведущий производитель отопительных систем. А в следующем, 1973 году, Fondital была награждена первой премией – “Золотой Геракл” – за высокое качество производимой продукции и значительные достижения в предпринимательской деятельности.
Сегодня компания Fondital Group состоит уже из пяти заводов, расположенных на севере Италии, на небольшом расстоянии друг от друга.
Поиск и достижение максимальных функциональных решений, внедрение новшеств технологического прогресса, неустанная работа по улучшению дизайна производимой продукции – вот те основные принципы, которыми руководствуется компания Fondital в своем развитии и создании систем отопления.
Благодаря непрестанной научно-исследовательской и творческой работе, направленной на повышение качества продукции, бренд Fondital стал синонимом качества, надежности, тепла и комфорта – причем, не только в родной Италии, но и во всем мире.
В настоящее время ассортимент Fondital включает полный спектр современных изделий и оборудования для систем отопления, работающих, как на газе, так и на жидком топливе.
Все радиаторы на заводе-изготовителе проходят испытания под давлением 9 бар или 24 бар, а для моделей с повышенным рабочим давлением 16 бар Fondital Group имеет эксклюзивный патент.
Настенный газовый котел Fondital VICTORIA COMPACT CTN 24 AF – это отличное решение, для отопления помещений и приготовления горячей воды, отличающее этот прибор высоким КПД и экономичностью, компактными размерами и приятным дизайном, превосходными характеристиками работоспособности и комфортности.
Мощность этого котла позволяет отапливать помещения общей площадью до 240 м2.
Производительность горячей воды достигает 10 л/мин при температуре 30 °C.
Благодаря медному битермическому теплообменнику, состоящему из четыре труб, котел имеет высокий коэффициент полезного действия (КПД) – этот показатель превышает 90 %. Это обеспечивает высокую энергоэффективность и экономичность прибора, а широкий диапазон регулировки мощности позволяет еще более эффективно его использовать.
Этот котел может работать как на природном, так и на сжиженном, баллонном газе, что позволит Вам выбирать тот вид топлива, который Вам более всего подходит.
При помощи поворотных ручек-регуляторов Вы сможете легко и с комфортом управлять температурой нагреваемой воды и отопительной системы.
Электронный розжиг котла позволяет запускать горелку в работу без дополнительных источников огня.
Функция «комфорт» – обеспечивает подачу горячей воды нужной Вам температуры сразу после ее включения. При этом отопительный контур продолжает работать, и функция отопления помещения не прекращает выполняться.
Благодаря модуляционной горелке, в котле реализована функция самостоятельной регулировки мощности в зависимости от текущего расхода горячей воды, от давления подаваемой воды в систему, а также в зависимости от давления газа.
Модулируемый насос обеспечивает экономное расходование энергоносителя при максимальной эффективности работы. Первые двадцать секунд после запуска котла в режиме отопления насос работает на максимальной скорости, после чего, с учетом температуры воды в отопительном контуре, насос автоматически может переключаться на пониженную скорость.
Встроенная защита от заклинивания насоса обеспечит его стабильную работу.
Модулируемый вентилятор
также предусматривает работу, приспособленную к условиям работы котла.Постоянно действующая защита от замерзания защитит котел от разрушения даже при экстремально низкой температуре на улице и внутри помещения. Эта функция предусматривает автоматический запуск отопительной системы при снижении температуры внутри помещения ниже 8 °C; когда же температура достигнет 15 °C, котел также автоматически выключится. Таким образом, котел и отопительная система останутся исправными, а экономия затрачиваемой энергии останется максимальной.

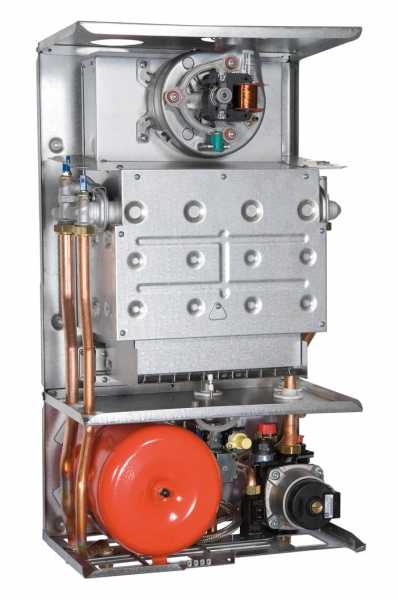

Электронная плата включает в себя интегрированную систему безопасности, в которую входит также диагностика состояния и индикация световыми индикаторами – все эти современные высокотехнологичные функции делают использование котла комфортным и безопасным, а сам котел надежным и эффективным.
Условные обозначения:
1. Датчик температуры контура ГВС
2. Газовый клапан
4. Форсунки горелки
5. Атмосферная горелка
6. Электрод определения пламени
7. Предохранительный термостат
8. Монотермический первичный теплообменник
9. Термостат дымовых газов
10. Дымоуловитель
11. Клапан заполнения расширительного бака
12. Расширительный бак
13. Электрод розжига
14. Деаэратор / воздухоотделитель
15. Вторичный пластинчатый теплообменник
16. Циркуляционный насос
17. Реле давления воды
18. Кран заполнения системы
19. Предохранительный клапан на 3 бар
20. Ограничитель потока 10 л/мин
21. Датчик потока ГВС
22. Фильтр холодной воды
23. Регулируемый байпас
24. Трехходовой клапан
M Подача воды в систему отопления
C Выход ГВС
G Подача газа
F Подача холодной воды
mircli.ru
Настенный газовый котел Fondital Victoria Compact CTN 24 AF отопления
ПОДРОБНОЕ ОПИСАНИЕ
Fondital Victoria Compact CTN 24 AF — настенный газовый котел с битермическим теплообменником, предназначенный для установки в жилых помещениях. Данная модель может стабильно работать как на природном, так и на сжиженном газе. Высокоэффективный битермический 5-трубный медный теплообменник гарантирует исключительную эффективность использования и долгий срок службы.
Поставляется в двух конфигурациях: с закрытой (CTFS) и открытой (CTN) камерами сгорания.
Преимущества газового котла Fondital Victoria Compact CTN 24 AF
Несмотря на компактные размеры и небольшой вес, данный котел обладает исключительными рабочими характеристиками, максимальной экономичностью эксплуатации и непревзойденным комфортом в управлении. Изящный современный подойдет практически для любого интерьера.
Широкий диапазон регулировки мощности позволяет использовать настенный газовый котел Fondital Victoria Compact CTN 24 AF как для компактных квартир, так и для больших помещений жилого или иного назначения. Высокая мощность в режиме ГВС позволяет быстро получить горячую воду в любом нужном объеме. Для наибольшего удобства в агрегате предусмотрена функция «Комфорт» , которая обеспечит мгновенную выдачу горячей воды в момент открытия крана и поддержание заданной температуры в контуре отопления.
Котел Fondital Victoria Compact CTN 24 AF оснащен модулируемым вентилятором, который способен адаптироваться к условиям работы котла. Так же имеется модулируемый насос, который сразу после включения котла работает на максимальной мощности в течение 20 секунд, а затем выходит на наиболее оптимальный режим.
В агрегате предусмотрен режим антизамерзания, при котором он автоматически начинает работу, если температура в помещении опустится ниже 8С. Режим экономного расхода энергии позволяет контролировать температурный фон — при достижении 15C, насос котла перестает работать. Для максимально эффективной работы и простого управления котел Fondital Victoria Compact CTN 24 AF имеет следующие компоненты:
- высокоэффективный битермический 5-трубный медный теплообменник;
- плату управления с электронным поджигом и контролем наличия пламени по току ионизации;
- систему диагностики работы и ошибок с помощью светодиодной индикации;
- насосный узел, включающий реле давления воды, предохранительный клапан на 3 бара, кран заполнения и сливной кран.
Узнать дополнительную информацию об этой модели и купить настенный газовый котел Fondital Victoria Compact CTN 24 AF вы сможете у сотрудников отдела продаж.
Скачать каталог оборудования Скачать инструкцию по эксплуатации
dom-climata.ru
Газовый котел Fondital Victoria CTFS 24 AF
Настенные газовые котлы модель Fondital CTFS 24 AF Victoria Compact
Отличительные особенности:
- Предназначен для работы на природном или сжиженном газе
- Пластинчатый теплообменник для ГВС из нержавеющей стали
- Первичный монотермический теплообменник
- Пластинчатый теплообменник для производства горячей санитарной воды
- Трехскоростной насос в компактной версии с интегрированным деаэратором
- Гидравлический интегрированный блок, включающий в себя трехходовой клапан, регулируемый байпас, предохранительный клапан, реле давления воды, заливной и сливной краны, соединение с расширительным баком
- Расширительный бак на 8 литров
- Электронная плата с интегрированной системой безопасности и модуляцией пламени
- Режим антизамерзания котла
- Высокая производительность в соответствии с директивой 92/42/СЕЕ
- Производительность (ΔT = 30оС), л/мин.: 11,30
CTFS 24 AF
Количество форсунок горелки 11
Тепловая мощность кВт 25,5
Минимальная тепловая мощность для отопления кВт 12,5
Максимальная полезная мощность кВт 23,7
Номинальная полезная мощность для отопления кВт 11,2
КПД при номинальной нагрузке % 93
КПД при нагрузке 30% % 90,2
Содержание СО2 при номинальной мощности (природный газ) % 6,3
Содержание СО2 при минимальной мощности (природный газ) % 2,7
Потери тепла по дымоходу при работающей горелке % 5,8
dТ отходящих газов при номинальной мощности ‘С 107
Потери тепла на корпусе (котёл установлен в помещении) % 1,2
Массовый расход продуктов сгорания (природный газ G20) г/с 16
Расход при номинальной мощности: природный газ (G20) м3/ч 2,7
Расход при номинальной мощности: бутан (G30) кг/ч 2,01
Расход при номинальной мощности: пропан (G31) кг/ч 1,98
Производительность ГВС при dТ 30’C л/мин 11,4
Минимальный расход ГВС л/мин 3
Пределы изменения давления воды для ГВС бар 0,5 — 8
Максимальная температура ГВС ‘С 58
Минимальная температура ГВС ‘С 35
Емкость расширительного бачка л 6
Диапазон давления в системе отопления бар 0,5 — 3
Максимальная температура в контуре отопления ‘C 83
Минимальная температура в контуре отопления ‘C 35
Диаметр соединения подачи/возврата контура отопления дюйм G 3/4
Диаметр соединения входа/выхода воды контура ГВС дюйм G 1/2
Диаметр соединения подачи газа дюйм G 1/2
Диаметр труб газохода мм —
Диаметр труб коаксиального воздухозабора/газоотвода мм 100/60
Диаметр труб раздельного воздухозабора/газоотвода мм 80/80
Напряжение/частота электрической сети В/Гц 230/50
Потребляемая электрическая мощность Вт 140
Плавкий предохранитель А 2
Класс электрозащиты * IPX4D
Ширины/высота/глубина мм 400х700х250
Вес нетто Кг 26,4
Вес брутто Кг 28,4
energomir.su
| Основные характеристики | |
| Бренд Производитель продукции | Fondital |
| Страна производителя | Италия |
| Страна сборки | Италия |
| Тип котла По типу отопительные котлы делятся на газовые, электрические, твердотопливные, жидкотопливные и комбинированные. | Газовый |
| Установка По способу установки отопительные котлы делятся на настенные, напольные и парапетные. | Настенная |
| Отапливаемая площадь Максимальная площадь помещения, в которой отопительный котел будет работать эффективно. | 240 кв. м. |
| Количество контуров Отопительные котлы могут быть одноконтурными и двухконтурными. Одноконтурные — только отопление, двухконтурные — отопление и ГВС. | двухконтурный |
| Камера сгорания Камера сгорания газового отопительного котла может быть закрытая (с принудительной тягой) и открытая (с естественной тягой). | Открытая |
| Топливо Топливом для твердотопливных отопительных котлов служат: дрова, пеллеты, уголь, торф, кокс и брикеты – древесные, угольные, торфяные. Жидкотопливные котлы могут работать на дизельном топливе, мазуте, отработанном масле. В качестве основного топлива комбинированные отопительные котлы могут использовать твердое топливо, а также работать на природном газе или жидком топливе. | Сжиженный газ, Природный газ |
| Конденсационный Газовые котлы конденсационного типа используют для выработки тепла и горячей воды тепловую энергию, выделяемую при сгорании топлива, а также теплоту конденсации водяных паров. | Нет |
| Теплообменники Первичный теплообменник отопительного котла может быть изготовлен из алюминия, меди, нержавеющей стали, стали, чугуна. Вторичный теплообменник отопительного котла может быть изготовлен из алюминия, меди, нержавеющей стали, стали, чугуна. | Медь |
| Цвет | белый |
| Тепловая мощность Мощность является основным параметром при выборе отопительного котла. Необходимо вычислять мощность отопительной системы индивидуально для каждого дома, так как она зависит от отапливаемой площади, теплопотерь дома, среднестатистической температуры в регионе в холодное время года. | 10.8 — 22.2 кВт |
| Тепловая нагрузка | — 24.5 кВт |
| КПД КПД отопительного котла — это показатель эффективности его работы. КПД котла зависит от нагрузки на отопительный котел, качества топлива, технического состояния и т.п. | 90.6 |
| Электропитание, В / ф / Гц | 220-240/1/50 |
| Расширительный бак Расширительный бак компенсирует тепловое расширение теплоносителя в системе отопления, принимая излишки теплоносителя при нагревании, а также восполняет недостаток теплоносителя, когда он охлаждается. | Есть |
| Расход природного газа, куб. м/час Расход газового топлива зависит от мощности котла, показателей КПД котла и от нагрузки на отопительное оборудование. | 2.59 |
| Расход сжиженного газа, кг/час Расход газового топлива зависит от мощности котла, показателей КПД котла и от нагрузки на отопительное оборудование. | 1.93 |
| Номинальное давление природного газа, мбар Номинальное давление – это давление, при котором отопительный котел работает с заявленной мощностью. | 20 |
| Допустимое давление сжиженного газа, мбар Допустимое давление сжиженного газа – это давление, при котором отопительный котел работает с заявленной мощностью. | 37 |
| Температура теплоносителя, °С | — 83 |
| Температура в контуре ГВС, °С | — 58 |
| Производительность горячей воды при t 25°C, л/мин | 12.7 |
| Производительность горячей воды при t 30°C, л/мин | 10.6 |
| Производительность горячей воды при t 35°C, л/мин | 9.1 |
| Производительность горячей воды при t 40°C, л/мин | 8 |
| Гарантийный срок | 2 года |
| Модель | Fondital Victoria Compact |
| Комфорт | |
| Управление В отопительном котле может быть электронное или механическое управление. Также производители могут предлагать приобрести к отопительному котлу одну из нескольких панелей управления на выбор. | Электронное |
| Функции | индикатор включения, манометр, автоподжиг, модуляция пламени |
| Безопасность | |
| Защита | автодиагностика, газ-контроль, защита от перегрева, режим предотвращения замерзания, предохранительный клапан, воздухоотводчик, защита от блокировки насоса |
| Габариты и подключение | |
| Диаметр дымохода | 130 мм |
| Габаритные размеры | 400 × 700 × 250 мм |
| Вес | 24.9 кг |
| Патрубок подключения газа | 1/2″ |
| Патрубок подключения контура отопления | 3/4″ |
| Патрубок подключения контура ГВС | 1/2″ |
