Фланец стальной резьбовой: Фланец резьбовой.

Фланец резьбовой.

Доброго времени суток. Компания ООО СИС рада приветствовать Вас на страницах нашего сайта.

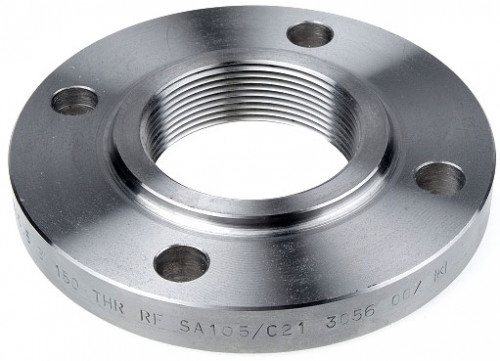

Фланец стальной резьбовой  – это разновидность стального плоского приварного фланца, представляющего собой плоское кольцо или диск с равномерно расположенными отверстиями для болтов или шпилек с резьбой по внутреннему диаметру. Действие ГОСТа 9399-81 распространяется на фланец резьбовой стальной для нефтехимической и химической промышленности для арматуры, соединительных частей и трубопроводов с линзовым уплотнением. Параметры рабочей среды: давление до 100 Мпа, температура в диапазоне от от –50 до +510 °С с условным диаметром от 6 до 200 мм. Стальной резьбовой фланец крепится к стальной трубе при помощи резьбы. На поверхности фланца имеются специальные болтовые отверстия для крепежа для соединения резьбовых фланцев с ответными. Присоединительные размеры резьбового фланца соответствуют ГОСТ 12815-80.

Предлагаем широкий выбор диаметров стальных резьбовых фланцев от Ду 6 мм до Ду 200 мм и давления (Ру) от 20 кгс/см2 до 100 кгс/см2.

Вернуться в раздел Фланцы

Фланцы резьбовые стальные ГОСТ 9399-81 нефтехимической и химической промышленности. Фланцы ГОСТ 12815-80 стальные резьбовые оцинкованные с хвостиком. Фланцы стальные резьбовые DIN 2566. Фланцы стальные резьбовые для водосчетчиков. Фланцы латунные с внутренней резьбой.

Фланцы на резьбе стальные ГОСТ 9399-81. Марка стали: ст.20,3сп, 25, 09Г2С, 10Г2, 5Х5М, 12Х18Н10Т. Температура среды:  –50 до +510 °С. Условное давление: от 1 МПа до 10 МПа (от 10 кгс/см2 до 100 кгс/см2). Все фланцы могут быть изготовлены с оцинкованным покрытием.
Обозначение изделия ГОСТ 9399-81	Цена	d	D h24	D1	b h 14	c	d1h26	n	Масса кг
Фланец стальной резьбовой PN=10 (10 кгс/см2, 10 МПа) — PN=100 (100 кгс/см2, 10 МПа) ГОСТ 9399-81
Фланец резьбовой М14х1,5	расчёт	М14х1,5	70	42	15	1,6	16	3	0,40
Фланец резьбовой М16х1,5	расчёт	М16х1,5	70	42	15	1,6	16	3	0,38
Фланец резьбовой М24х2	расчёт	М24х2	95	60	20	2,0	18	3	0,95
Фланец резьбовой М33х2	расчёт	М33х2	105	68	20	2,0	18	3	1,10
Фланец резьбовой М42х2	расчёт	М42х2	115	80	25	2,0	18	4	1,60
Фланец резьбовой М48х2	расчёт	М48х2	135	95	30	2,0	22	4	2,60
Фланец резьбовой М56х3	расчёт	М56х3	165	115	35	2,5	24	6	4,50
Фланец резьбовой М64х3	расчёт	М64х3	165	115	35	2,5	24	6	4,25
Фланец резьбовой М80х3	расчёт	М80х3	200	145	40	2,5	29	6	7,10
Фланец резьбовой М100х3	расчёт	М100х3	225	170	50	2,5	33	6	10,50
Фланец резьбовой М110х3	расчёт	М110х3	245	185	55	2,5	33	6	14,00
Фланец резьбовой М125х4	расчёт	М125х4	260	195	55	3,0	36	6	15,00
Фланец резьбовой М135х4	расчёт	М135х4	290	220	65	3,0	39	6	22,80
Фланец резьбовой М155х4	расчёт	М155х4	300	235	70	3,0	39	8	23,20
Фланец резьбовой М176х6	расчёт	М175х6	330	255	80	4,0	42	8	31,65
Фланец резьбовой М190х6	расчёт	М190х6	400	305	85	4,0	48	8	55,30
Фланец резьбовой М215х6	расчёт	М215х6	400	315	95	4,0	48	8	55,85
Фланец резьбовой М240х6	расчёт	М240х6	460	360	105	4,0	55	8	84,55
Фланец резьбовой М265х6	расчёт	М265х6	480	380	130	4,0	59	8	106,10
Фланец резьбовой М295х6	расчёт	М295х6	570	460	130	4,0	59	10	164,20
Фланец резьбовой стальной DIN 2566 Py10/16
Обозначение изделия DIN 2566	Цена	Диаметр трубы, мм		Фланец				болты номер/резьба/d2	Вес, кг
		Ду	d	Резьба	D/Dk	b	h2
Фланец DN 15х1/2″	расчёт	15	21,3	R 1/2″	95/65	14	20	4/М12/14	0,613
Фланец DN 20х3/4″	расчёт	20	26,9	R 3/4″	105/75	16	24	4/М12/14	0,91
Фланец DN 25х1″	расчёт	25	33,7	R 1″	115/85	16	24	4/М12/14	1,1
Фланец DN 32х1 1/4″	расчёт	32	42,4	R 1 1/2″	140/100	16	26	4/М16/18	1,6
Фланец DN 40х1 1/2″	расчёт	40	48,3	R 1 1/4″	150/110	16	26	4/М16/18	1,78
Фланец DN 50х2″	расчёт	50	60,3	R 2″	165/125	18	28	4/М16/18	2,43
Фланец DN 65х2 1/2″	расчёт	65	76,1	R 2 1/2″	185/145	18	32	4/М16/18	3,18
Фланец DN 80х3″	расчёт	80	88,9	R 3″	200/160	20	34	8/М16/18	4,12
Фланец DN 100х4″	расчёт	100	114,3	R 4″	220/180	20	38	8/М16/18	4,47
Фланец DN 125х5″	расчёт	125	139,7	R 5″	250/210	22	40	8/М16/18	6,13
Фланец DN 150х6″	расчёт	150	165,1	R 6″	285/240	22	44	8/М20/22	7,92
Фланец резьбовой стальной оцинкованный с хвостиком ГОСТ 12815-80 Py16 –30 до +300 °С
Обозначение изделия ГОСТ 12815-80	Цена	Ду	d1	Резьба	D1/D2/D	b	h/h5/h2	болты номер/резьба/d2	L
Фланец с хвостиком оцинкованный Ду15х1/2″	расчёт	15	12	1/2″	66/46/94	12	2/30/16	4/М12/14	10
Фланец с хвостиком оцинкованный Ду20х3/4″	расчёт	20	18	3/4″	75/58/105	12	2/30/17	4/М14/14	10
Фланец с хвостиком оцинкованный Ду25х1″	расчёт	25	25	1″	85/68/115	12	2/34/19	4/М12/14	11
Фланец с хвостиком оцинкованный Ду32х1 1/4″	расчёт	32	31	1 1/4″	100/78/135	13	2/37/21	4/М16/18	13
Фланец с хвостиком оцинкованный Ду40х1 1/2″	расчёт	40	38	1 1/2″	110/88/145	13	3/43/23	4/М16/18	15
Фланец с хвостиком оцинкованный Ду50х2″	расчёт	50	49	2″	125/102/160	13	3/45/25	4/М16/18	17
Фланец с хвостиком оцинкованный Ду65х2 1/2″	расчёт	65	66	2 1/2″	145/122/180	15	3/47/32	4/М16/18	26
Фланец с хвостиком оцинкованный Ду80х3″	расчёт	80	78	3″	180/133/195	17	4/50/33	4/М16/18	27
Фланец с хвостиком оцинкованный Ду100х4″	расчёт	100	96	4″	180/158/215	17	4/50/22	4/М16/18	15
Фланец латунный с внутренней резьбой Uponor Wipex DIN EN ISO 6509 Py6 и Ру10
Обозначение изделия DIN EN ISO 6509	Цена	Код Uponor	диаметр трубы Ду, мм	дюйм	диаметр фланца D, мм	Толщина F, мм	Межосевое растояние Dh, мм	Диаметр отверстий Ds, мм	Кол-во отверстий шт
Фланец резьбовой латунный F25х1″	расчёт	1018359	25	1″	115	16	85	14	4
Фланец резьбовой латунный F32х1 1/4″	расчёт	1018360	32	1 1/4″	140	17	100	18	4
Фланец резьбовой латунный F40х1 1/2″	расчёт	1018361	40	1 1/2″	150	18	110	18	4
Фланец резьбовой латунный F50х2″	расчёт	1018360	50	2″	165	19	125	18	4
Фланец резьбовой латунный F65х2 1/2″	расчёт	1018363	65	2 1/2″	185	20	145	18	8
Фланец резьбовой латунный F80х3″	расчёт	1018364	80	3″	200	20	160	18	8
Фланец резьбовой латунный F100х4″	расчёт	1018365	100	4″	220	19	180	18	8
Фланец резьбовой стальной для монтажа водосчетчиков плоский
Обозначение изделия	Цена	диаметр трубы Ду, мм	диаметр трубы d, мм	дюйм	Обозначение изделия		диаметр трубы Ду, мм	диаметр трубы d, мм	дюйм
Фланец резьбовой Ду15хR3/4″	расчёт	15	21,3	3/4″	Фланец резьбовой Ду40хR2″		40	48,3	2″
Фланец резьбовой Ду20хR1″	расчёт	20	26,9	1″	Фланец резьбовой Ду40хR2″		50	60	2″
Фланец резьбовой Ду25хR1 1/4″	расчёт	25	33,7	1 1/4″	Фланец резьбовой Ду50хR2 1/2″		50	60	2 1/2″
Фланец резьбовой Ду32хR1 1 /2″	расчёт	32	42,4	1 1/2″	Фланец резьбовой Ду50хR3″		50	76	3″

Фланцы с резьбой изготавливают ковкой, штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка или механической обработкой. Допускаются и другие методы изготовления фланцев.

Резьбовые фланцы изготавливают из различных марок стали, что позволяет придать фланцу необходимые физико-механические свойства для применения его в различных рабочих средах.  Требования к упаковке и транспортировке соответствуют ГОСТ 12816. Стандарт ГОСТ 9399-81 на резьбовые фланцы был выпущен взамен ГОСТ 9399-75. Наша компания поставляет фланец резьбовой для монтажа водосчетчика — это один из элементов водомерного узла.

Фланец резьбовой оцинкованный с хвостиком ГОСТ 12815-80 с температурой от -40 до +300 °С широко применяется для нейтральных газов, горячего и холодного водоснабжения. Присоединительные размеры и размеры уплотнительных поверхностей согласно ГОСТ 12815-80. Фланцы резьбовые с хвостиком изготовлены из оцинкованной стали из литого воротникового фланца ГОСТ 12821-80. Купить в компании ООО СИС стальные фланцы с резьбой высокого качества, подтвержденного сертификатом завода изготовителя по привлекательной цене со склада в СПб или с доставкой на объект заказчика в короткий срок или под заказ.

Технические параметры фланцев на резьбе следующие:

• рабочее давление 0,1-2,5 Мпа;
• диапазон рабочих температур от –50 до +510 °С.;
• условный диаметр 10-500 мм

Фланцы латунные с внутренней резьбой UPONOR WIPEX применяются при монтаже разъемных фитингов в системах гибкого трубопровода в ППУ изоляции ИЗОПЭКС давлением Ру6 и Ру10 бар. Изготовлены такой фланец из стойкой к без цинкованию латуни по DIN EN ISO 6509, с одним резиновым уплотнительным кольцом на торце. Внутренняя трубная цилиндрическая резьба G по DIN EN ISO 228-1, ГОСТ 6357. Крепление резьбовых фланцев осуществляется с использованием болтов/шпилек, гаек и шайб. Крепеж подбирают исходя из диаметра болтового отверстия фланца. Для достижения максимальной герметичности фланцевого соединения между фланцев устанавливают уплотнение (прокладку) из паранита или резины.

    Резьбовые фланцы изготавливают следующих марки стали:

• сталь 20, 25 по ГОСТ 1050-88;
• сталь 09Г2С по ГОСТ 19281-89;
• сталь Ст3сп не ниже 2-й категории по ГОСТ 380-94;
• сталь 12Х18Н9Т, 12Х18Н10Т по ГОСТ 7769-82;
• сталь 10Г2 по ГОСТ 4543-71;
• сталь 15Х5М по ГОСТ 4543-71

Фланец стальной резьбовой наиболее распространен в системах трубопроводов, которые подвергаются периодическим профилактическим работам или же частым ремонтам. К примеру, трубопроводы с агрессивной средой в химической промышленности или крупные газотранспортные магистрали и др. Резьбовые фланцы выпускаются для труб с давлением 6 и 100 атмосфер.

С 2015 года введен новый единый ГОСТ на фланцы ГОСТ 33259-15.

 Вернуться в раздел Фланцы

За годы успешной работы предприятие ООО Системы Инженерного Снабжения приобрела бесценный опыт, о чем свидетельствуют лестные отзывы наших клиентов. Посмотреть фото компании ООО СИС можно в разделе «Фотогалерея».

Скачать прайс-лист на стальные резьбовые фланцы или узнать цену фланца с резьбой можно на нашем сайте ООО СИС в разделе ПРАЙС-ЛИСТ.

 По желанию заказчика наша компания доставит в минимальные сроки и по низкой цене резьбовые  фланцы по Санкт-Петербургу, Ленинградской области или в любую точку России. При необходимости на нашем складе можно осуществить резку, снятие торцов и нарезку фасок, сборку и упаковку комплектующих.

 В случае, если у Вас возникли вопросы при оформлении заказа, Вы всегда можете обратиться к нашим специалистам по тел. 8(921)391-4842, 8(911)114-2936 Елена или воспользовавшись онлайн-консультантом на сайте на E-mail: [email protected].

Наш опыт — ваше преимущество! Опыт. Качество. Надежность. Выбор профессионалов.

Фланцы резьбовые

Фланцы резьбовые, как правило, изготавливаются двумя методами:
Первый метод – центробежным литьем, когда расплавленный металл заливается в форму, а после застывания, делается мех. обработка отлитой заготовки. Причем мех. обработка происходит сразу после отливки заготовки;
Второй – так называемой “штамповкой”, когда отлитую заготовку дополнительно куют с помощью кузнечного молота или пресса, а затем делают мех. обработку. Ковка производится для того чтобы убрать все имеющиеся воздушные полости внутри заготовки, которые могли образоваться в результате литья. Резьбовые фланцы, изготовленные методом литья без дальнейшей ковки более дешевые, т. к. при таком способе изготовления остается очень мало отходов, и он менее трудозатратный, но всегда есть риск того, что внутри фланца могут присутствовать воздушные полости, а значит такие фланцы резьбовые менее надежные.

При изготовлении методом штамповки уходит больше времени и сил, поэтому резьбовые фланцы, изготовленные таким методом, стоят дороже, но их качество выше, т.к. отсутствует такой момент как образование воздушных полостей внутри фланца. Поэтому если в трубопроводе предполагается высокое давление, то надежнее на данный трубопровод устанавливать фланцы резьбовые, прошедшие дополнительную ковку. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят фланцы резьбовые:

Как видно из схематичного изображения, приведенного выше, фланцы резьбовые представляют из себя деталь дисковой формы, с центральным отверстием для прохождения движущегося потока среды, вокруг которого имеются равномерно-распределенные отверстия для крепежа. Также, внутри центрального отверстия, резьбовые фланцы имеют резьбу, с помощью которой они накручиваются на трубу. Фланцы резьбовые изготавливаются по ГОСТ 9399-81 и могут быть изготовлены всего в одном исполнении. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит данное исполнение:

Фланцы по ГОСТ 9399-81 монтируются на трубопровод с помощью резьбы, а между собой крепятся с помощью болтов или шпилек. Такой метод крепления фланца на трубу был специально разработан для того, чтобы стык фланцев мог выдерживать очень большое давление.

Фланцы по ГОСТ 9399-81 могут выдерживать давление от 20 МПа до 100 МПа а их диаметр варьируется от М14 мм до М295 мм. В нижеприведенной таблице указаны все виды фланцев резьбовых по ГОСТ 9399-81, поставляемых нашей компанией, а также характеристики данных фланцев:

Фланцы резьбовые по ГОСТ 9399-8:

d	D h24	D1	b h24	с	d1 h26	n	Масса, кг, не более
М14х1,5	70	42	15	1,6	16	3	0,40
М16х1,5							0,38
М24х2	95	60	20	2,0	18		0,95
М33х2	105	68					1,10
М42х2	115	80	25			4	1,60
М48х2	135	95	30		22		2,60
M56x3	165	115	35	2,5	24	6	4,50
M64x3							4,25
М80х3	200	145	40		29		7,10
М100х3	225	170	50		33		10,50
М110х3	245	185	55				14,00
М125х4	260	195		3,0	36		15,00
М135х4	290	220	65		39		22,80
М155х4	300	235	70			8	23,20
М175х6	330	255	80	4,0	42		31,65
М190х6	400	305	85		48		55,30
М215х6		315	95				55,85
М240х6	460	360	105		55		84,55
М265х6	480	380	130		59		106,10
М295х6	570	460				10	164,20

Ниже приведен пример условного обозначения резьбовых фланцев по ГОСТ 9399-81:

Фланец резьбовой с резьбой М33х2 из стали марки 09Г2С:
Фланец М33х2-09Г2С ГОСТ 9399-81

Пользуясь вышеприведенной таблицей на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т. к. в данной таблице указан вес всех резьбовых фланцев по ГОСТ 9399-81.

Наша компания может поставлять фланцы резьбовые по ГОСТ 9399-81 из различных марок стали, таких как: сталь 20 и 09г2с (фланцы резьбовые стальные), сталь 12х18н10т и 10х17н13м2т (резьбовые фланцы нержавеющие) и д.р.

На все фланцы резьбовые по ГОСТ 9399-81, поставляемые нашей компанией, выдаются паспорта качества, разрешение на применение, а также сертификат соответствия.

GRAINGER APPROVED Трубный фланец: сталь, резьбовой фланец, размер трубы 4 дюйма, резьбовой фланец с выступом — 4TXF9|FLCS1RTHD400

ГРЕЙНГЕР ОДОБРЕН

• Вещь # 4TXF9
• производитель Модель # FLCS1RTHD400
• UNSPSC # 40142411
• № страницы каталога 2770 2770

Страна происхождения Варьируется. Страна происхождения может быть изменена.

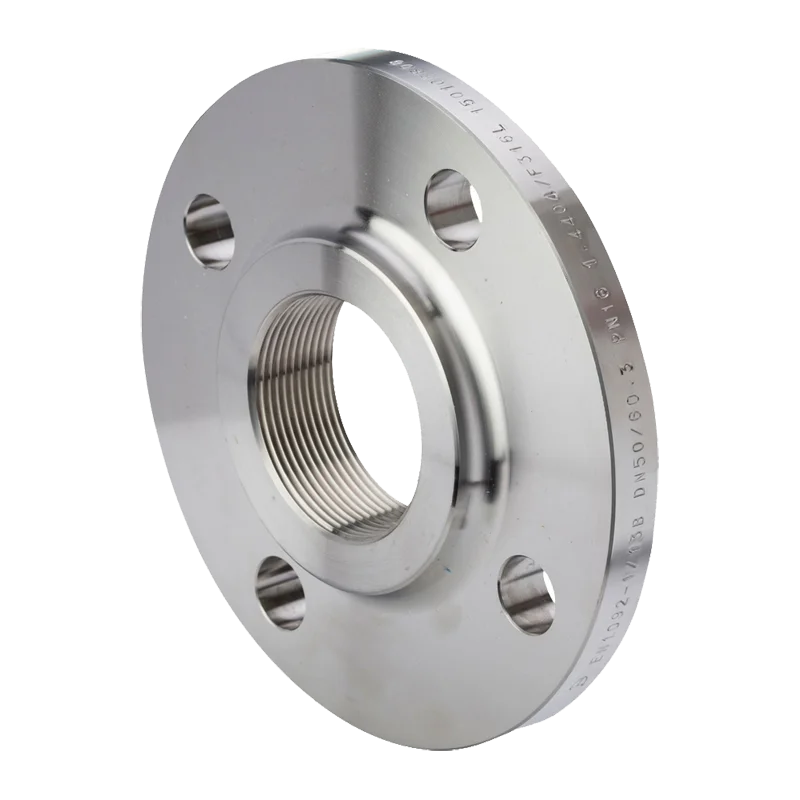

Этот резьбовой фланец, ОДОБРЕННЫЙ GRAINGER, позволяет соединить 2 фланца вместе с прокладкой, образуя герметичное уплотнение, которое по-прежнему облегчает доступ к системе трубопроводов. Фланец предназначен для использования с воздухом, водой, маслом, природным газом или паром.• Используется со стандартными трубами и ниппелями (Список 40) • Сварка не требуется
