У нас Вы можете купить нержавеющие плоские фланцы ГОСТ 33259 12х18н10т из наличия со склада. Под заказ возможна поставка стали 10Х17Н13М2Т.

С 01 апреля 2016 года на территории Российской Федерации на фланцы арматуры, соединительных частей и деталей трубопроводов на номинальное давление до 250 атмосфер, вступил в силу новый межгосударст­венный стандарт ГОСТ 33259-2015. Данный стандарт заменил существующие ГОСТ 12820-80, 12821-80, 12822-80. Сама конструкция, типы уплотнительной поверхности и геометрия фланцев осталась неизменной. Отличие данного стандарта в группе контроля качества изготовления фланцев.

Марка стали: (08)12Х18Н10Т, 10Х17Н13М2Т (кислотостойкие)
Рабочее давление: от 0,1 МПа до 2,5 МПа (от 1 кгс/см² до 25 кгс/см²).
Рабочая температура: от -60°С до +600°С.
Обозначение: фланец 50-10-01-1-B-12х18н10т-IV ГОСТ 33259-2015, где 50 — условный диаметр, 10 — допустимое рабочее давление, 01 — тип фланца, 1 — номер размерного ряда, В — исполне­ние уплотнительной поверхности, 12х18н10т — марка стали, IV — группа контроля, ГОСТ 33259-2015 — стандарт фланца.
Страна производитель: Россия, Китай.

Фланцы нержавеющие по ГОСТ 33259 2015 изготавливаются с различными видами исполне­ния уплотнительной поверхности, в зависимости от дальнейшего применения фланцевого сое­динения.

Исполнение фланцев по Гост 33259 2015


— исполнение A — плоскость (только для PN 1, PN 2,5 PN 6)
— исполнение B — соединительный выступ (зеркало)
— исполнение E — выступ
— исполнение F — впадина
— исполнение C, L — шип
— исполнение D, M — паз
— исполнение J – под прокладку овального сечения
— исполнение K – под линзовую прокладку

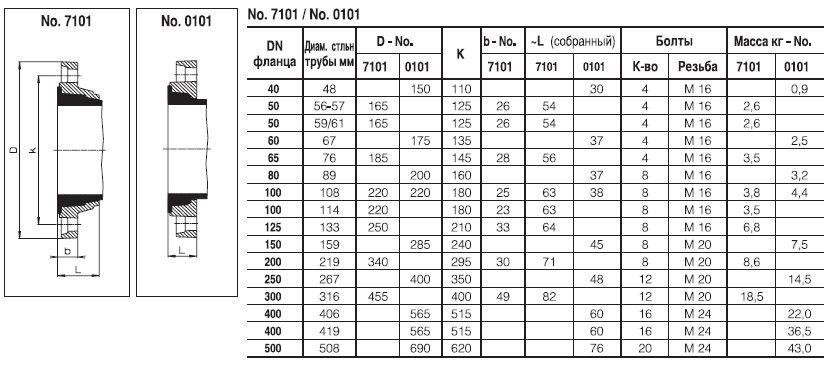

Фланец ГОСТ 33259 тип 01, давление Pу 6/10



Диаметр условный (Ду), мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Диаметр внутренний (dB), мм Толщина фланца (b), мм Размер крепежа (d0), мм Количество крепежных отверстий (n), шт Вес одного фланца, кг
15 80/95 55/65 19 10/10 11/14 4/4 0,3/0,5
20 90/105 65/76 26 12/12 11/14 4/4 0,5/0,7
25 100/115 75/85 33 12/12 11/14 4/4 0,6/0,9
32 120/135 90/100 39 13/14 14/18 4/4 1,1/1,4
40 130/145 100/110 46 13/15 14/18 4/4 1,2/2
50 140/160 110/125 59 13/15 14/18 4/4 1,3/2,1
65 160/180 130/145 78 13/17 14/18 4/4
1,6/2,8
80 180/195 150/160 91 15/17 18/18 4/4 2,4/3,2
100 205/215 170/180 110 15/19 18/18 4/8 2,8/4
125 235/245 200/210 135 17/21 18/18 8/8 3,8/5,4
150 260/280 225/240 161 17/21 18/22 8/8 4,4/6,6
200 315/335 280/295 222 19/21 18/22 8/8 5,9/8
250 370/390 335/350 273 20/23 18/22 12/12 7,6/10
300 435/440 395/400 325 20/24 22/22 12/12 10,2/13
350 485/500 445/460 377 22/24 22/22 12/16 12,6/16
400 535/565 495/515 426 24/26 22/26 16/16 15,2/21
500 640/670 600/620 530 25/28 22/26 16/20 19/28
600 755/780 705/725 630 25/31 26/30 20/20 26/40
800 975/1010 920/950 820 27/37 30/33 24/24 46/79
1000 1175/1220 1120/1160 1020 31/43 30/33 28/28 64/118

Размеры в таблице соответствуют только фланцам ГОСТ 33259 тип 01
с уплотнительным исполнением B


Фланец ГОСТ 33259 тип 01, давление Pу 16/25



Диаметр условный (Ду), мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Диаметр внутренний (dB), мм Толщина фланца (b), мм Размер крепежа (d0), мм Количество крепежных отверстий (n), шт Вес одного фланца, кг
15 95/95 65/65 19 12/14 14/14 4/4 0,6/0,7
20 105/105 75/75 26 14/16 14/14 4/4 0,9/1
25 1115/115 85/85 33 16/16 14/14 4/4 1,1/1,2
32 135/135 100/100 39 16/18 18/18 4/4 1,5/1,7
40 145/145 110/110 46 19/19 18/18 4/4 2/2
50 160/160 125/125 59 19/21 18/18 4/4 2,6/2,7
65 180/180 145/145 78 21/21 18/18 4/8 3,4/3,2
80 195/195 160/160 91 21/23 18/18 4/8 3,7/4,1
100 215/230 180/190 110 23/25 18/22 8/8 4,7/6
125 245/270 210/220 135 25/27 18/26 8/8 6,3/8,2
150 280/300 240/250 161 25/27 26/26 8/8 7,8/10
200 335/360 295/310 222 27/29 22/26 12/12 10/13,3
250 405/425 355/370 273 28/31 28/30 12/12 14,5/19
300 460/485 410/430 325
30/32		 28/30 12/16 18/23
350 520/550 470/490 377 30/38 30/33 16/16 23/34
400 580/610 525/550 426 34/40 34/33 16/16 31/45
500 710/730 650/660 530 44/48 44/39 20/20 57/67
600 840/840 770/770 630 45/49 45/39 20/20 80/91
800 1020/1075 950/990 820 49/63 49/45 24/24 104/182
1000 1255/- 1170/-
1020		 58/- 58/- 28/- 179/-

Размеры в таблице соответствуют только фланцам ГОСТ 33259 тип 01
с уплотнительным исполнением В


Группа контроля по ГОСТ Р 33259

На маркировке фланца по ГОСТ 33259 присутствует римские цифры I, II, III, IV, V. Данные циф­ры указывают к какой группе контроля принадлежит фланец. Ниже представлена табли­ца с подробным описанием.

Группа контроля Условия комплектования партии Вид и объем испытаний Сдаточные характеристики Применяемость
I Заготовки одной марки стали Химический анализ — каждая плавка Химический состав Для фланцев PN ≤ 2,5 DN ≤ 300 для жидких рабочих сред, не относящихся к опасным веществам
II Заготовки одной марки стали, совместно прошедшие термическую обработку Химический анализ — каждая плавка.
Измерение твердости — 5 % партии,
но не менее 5 шт.
МКК по требованию заказчика		 Химический состав.
Твердость		 Для фланцев PN ≤ 6 всех DN и для фланцев PN ≤ 16 DN ≤ 300 для рабочих сред, не относящихся к опасным веществам
III Заготовки одной марки стали, прошедшие термическую обработку по одинаковому режиму Химический анализ — каждая плавка.
Измерение твердости — каждая заготовка.
Неразрушающий контроль —
по требованию заказчика.
МКК по требованию заказчика		 Химический состав.
Твердость		 Для фланцев PN ≤ 25 всех DN для рабочих сред, не относящихся к опасным веществам.
Для фланцев PN ≤ 6 DN ≤ 150
для жидких рабочих сред, относящихся к опасным веществам
IV Химический анализ — каждая плавка.
Измерение твердости — каждая заготовка.
Механические свойства — 1 % каждой садки,
но не менее 2 шт.
Неразрушающий контроль — каждая заготовка.
МКК по требованию заказчика		 Химический состав.
Твердость.
Механические свойства (предел текучести, относительное сужение, ударная вязкость).
Стойкость к МКК		 Для фланцев PN ≤ 160 всех DN для всех сред
V Индивидуально каждая заготовка Химический анализ — каждая плавка.
Измерение твердости — каждая заготовка.
Механические свойства — каждая заготовка.
Неразрушающий контроль — каждая заготовка.
МКК по требованию заказчика		 Для фланцев PN > 160 всех DN для всех сред

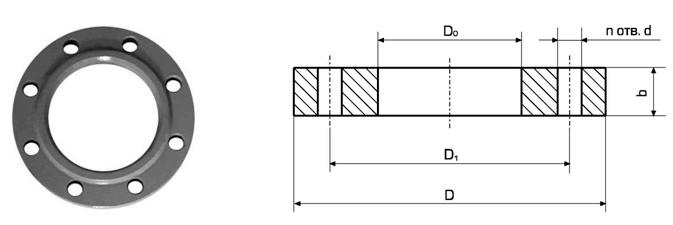

Схема монтажа плоского фланца к трубе


Допускается выполнять фаску под сварной шов с углом (50±5)°

Если у Вас возникли вопросы, свяжитесь с нами удобным для Вас способом

Фланцы стальные плоские Ру6 ГОСТ 12820-80 ГОСТ 12820-80 приварные, цена

Главная Каталог Детали трубопроводов Фланцы Фланцы стальные плоские ГОСТ 12820-80

Предлагаем купить стальные плоские приварные фланцы, рассчитанные на рабочее давление (Ру) 6 кгс/см2 (0,6 МПа) и со значениями условного прохода или диаметра (Ду) от 15 до 600 мм.

Все товары, присутствующие в каталоге, соответствуют ГОСТ 12820-80. Цены, указанные в прайсе, не отличаются от заводских, так как мы являемся официальным прямым поставщиком брендов-изготовителей. Вы можете приобрести изделия оптом и в розницу.

Каталог размеров — Фланцы стальные плоские Ру6 ГОСТ 12820-80

Название товара Цена за 1 штуку Количество Итого

Фланец стальной плоский Ду 15 Ру6 ГОСТ 12820-80

По запросу 208.12

По запросу 208.12

Фланец стальной плоский Ду 20 Ру6 ГОСТ 12820-80

По запросу 218. 24

По запросу 218.24

Фланец стальной плоский Ду 25 Ру6 ГОСТ 12820-80

По запросу 274.09

По запросу 274.09

Фланец стальной плоский Ду 32 Ру6 ГОСТ 12820-80

По запросу 340.07

По запросу 340. 07

Фланец стальной плоский Ду 40 Ру6 ГОСТ 12820-80

По запросу 368.16

По запросу 368.16

Фланец стальной плоский Ду 50 Ру6 ГОСТ 12820-80

По запросу 403.54

По запросу 403.54

Фланец стальной плоский Ду 65 Ру6 ГОСТ 12820-80

По запросу 525. 34

По запросу 525.34

Фланец стальной плоский Ду 80 Ру6 ГОСТ 12820-80

По запросу 867.97

По запросу 867.97

Фланец стальной плоский Ду 100 Ру6 ГОСТ 12820-80

По запросу 1002.47

По запросу 1 002. 47

Фланец стальной плоский Ду 125 Ру6 ГОСТ 12820-80

По запросу 1451.14

По запросу 1 451.14

Фланец стальной плоский Ду 150 Ру6 ГОСТ 12820-80

По запросу 1691.78

По запросу 1 691.78

Фланец стальной плоский Ду 200 Ру6 ГОСТ 12820-80

По запросу 2271. 40

По запросу 2 271.40

Фланец стальной плоский Ду 250 Ру6 ГОСТ 12820-80

По запросу 2918.38

По запросу 2 918.38

Фланец стальной плоский Ду 300 Ру6 ГОСТ 12820-80

По запросу 4331.26

По запросу 4 331. 26

Фланец стальной плоский Ду 350 Ру6 ГОСТ 12820-80

По запросу 4550.81

По запросу 4 550.81

Фланец стальной плоский Ду 400 Ру6 ГОСТ 12820-80

По запросу 5300.24

По запросу 5 300.24

Фланец стальной плоский Ду 500 Ру6 ГОСТ 12820-80

По запросу 9330. 82

По запросу 9 330.82

Фланец стальной плоский Ду 600 Ру6 ГОСТ 12820-80

По запросу 12213.23

По запросу 12 213.23

Работаем напрямую с производителем

Мы являемся официальными поставщиками, поэтому можем предложить цены на 15-20% дешевле, чем в среднем по рынку.

Мы готовы вам предоставить:

80% продукции в наличии на складе

Отгрузка со склада в течении 30 минут

Специальные условия и скидки для строительных компаний

Доставка по РФ и странам СНГ

Заводская цена

Скидки от 5% при покупке оптовыми партиями

Как купить стальные плоские приварные фланцы Ру6

Выберите подходящий размер плоского фланца и закажите нужное количество посредством корзины или формы онлайн заказа. Мы обработаем заявку в течение одного рабочего дня. При оформлении заказа, пожалуйста, учитывайте, что стоимость указана за 1 штуку.

Продажа и доставка изделий производится на территории Москвы, МО и всей России. В другие регионы заказы доставляют транспортные компании, с которыми мы сотрудничаем.

Оплата принимается наличными, безналичным расчетом и картой. Постоянным клиентам предоставляем отсрочку платежа, а оптовым покупателям – скидку 5% (при большом заказе уточните у менеджера наличие деталей на складе).

Звоните или оставляйте заявку на обратный звонок – вышлем коммерческое предложение в течение рабочего дня.

Как заказать:

  • изучите каталог и поместите необходимые товары в Корзину;

  • перейдите в Корзину и нажмите на кнопку «Оформить заказ»;

  • укажите способ доставки и оплаты продукции;

  • введите свои ФИО и контактные данные;

  • по телефонам: 8 (800) 500-53-08 и 8 (495) 150-29-20;

  • по e-mail: info@ironpolimer. ru и [email protected];

  • с помощью формы «Отправить заявку».

Наш специалист свяжется с вами для уточнения деталей заказа. Если вы планируете заказать крупную партию продукции, вам будет выслан прайс с указанием оптовой стоимости всех интересующих товаров.

С каждой партией товаров поставляется

Счет-спецификация

Товарная накладная

Транспортный акт о доставке

Паспорт качества

Сертификат соответствия

СЭЗ

Валентина Александровна

Нужна помощь с выбором? Обращайтесь к нашему эксперту!

Поможем выбрать необходимые трубы и фитинги, согласовать детали заказа, организовать доставку.

Звоните — бесплатно по РФ

8 (495) 150-29-20

Заказать обратный звонок Отправить заявку

класс 150 фланцы: ASTM A182 / ASME SA182 — B16,5

Вес и размеры
150# Фланки из нержавеющей стали

9-3017 9-30770078
Номинал. Фланец Диаметр выступа Диаметр ступицы у основания Длина через ступицу Диаметр или отверстие Диаметр ступицы на скосе Радиус галтеля Глубина сокета
Сварка Neck Y Y W B H r Z
1/2 3-1/2 7/16 1-3/8 1-3/16 1-7/8 5/8 5/8 .88 .90 .84 1/8 3/8
3/4 3-7 /8 1/2 1-11/16 1-1/2 2-1/16 5/8 5/8 1.09 1.11 1.05 1 /8 7/16
1 4-1/4 9/16 2 1-15/16 11/16 11/16 1. 36 1.38 1.32 1/8 1/2
1-1/4 4-5/8 5/8 2-1/2 2-5/16 2-1/4 13/16 13/16 1.70 1.72 1.66 3/16 9/16
1-1/2 5 11/16 2-7/8 2-9/16 2-7/16 7/8 7/8 1.95 1.97 1.90 1/4 5/8
2 6 3/4 3-5/8 3-1/16 2-1/2 1 1 2.44 2.46 2.38 5/16 11/16
2-1/2 7 7/8 4-1/8 3-9/16 2-3/4 1-1/8 1-1/8 2.94 2.97 2.88 5/16 3/4
3 7-1/2 15/16 5 4- 1/4 2-3/4 1-3/16 1-3/16 3. 57 3.60 3.50 3/8 13/16
3-1 /2 8-1/2 15/16 5-1/2 4-13/16 2-13/16 1-1/4 1-1/4 4.07 4.10 4.00 3/8 7/8
4 9 15/16 6-3/16 5- 5/16 3 1-5/16 1-5/16 4.57 4.60 4.50 7/16 15/16
5 10 15 /16 7,5/16 6-7/16 3-1/2 1-7/16 1-7/16 5.66 5.69 5.56 7/16 15/16
6 11 1 8-1/2 7-9/16 3-1/2 1-9/16 1-9/16 6.72 6.75 6.63 1/2 1-1/16
8 13 -1/2 1-1/8 10-5/8 9-11/16 4 1-3/4 1-3/4 8. 72 8.75 8.63 1/2 1-1/4
10 16 1-3/16 12-3/4 12 4 1-15/16 1-15/16 10.88 10.92 10.75 1/2 1-5/16
12 19 1-1/4 15 14-3/8 4-1/2 2-3/16 2-3/16 12.88 12.92 12.75 1/2 1-9/16
14 21 1-3/8 16-1/4 15-3/4 5 2-1/4 3-1/8 14.14 14.18 14.00 1/2 1-5/8
16 23-1/2 1-7/16 18-1/2 18 5 2-1/2 3-7/16 16.16 16.19 16.00 1/2 1-3/4
18 25 1-9/16 21 19-7 /8 5-1/2 2-11/16 3-13/16 18. 18 18.20 18.00 1/2 1-15/16
20 27-1/2 1-11/16 23 22 5-11/16 2-7/8 4-1/16 20.20 20.25 20.00 1/2 2-1/8
24 32 1-7/8 27-1/4 26-1/8 6 3-1/4 4-3/8 24.25 24.25 24.00 1/2 2-1/2
 Все размеры указаны в дюймах.

ВЕС И РАЗМЕРЫ
150# фланцы из нержавеющей стали

88888888888 2 7 10 9-9 9077 80 200078
Номинальный размер трубы бурение Длина болтов. Болты Диаметр отверстий Шпильки Крепежные болты 1/16” R. F. Приварная шейка Накидная резьба Соединение внахлестку Blind
1/16” Raised Face Ring Joint
1/2 2-3/8 4 1/2 5/8 2-1 /4 1-3/4 2 2 2 2
3/4 2-3/4 4 1/2 5/ 8 2-1/4 2 2 2 2 2
1 3-1/8 4 1/2 5/8 2-1/2 3 2 2 2 2 2
1-1/4 3-1/2 4 1/2 5/8 2-1/2 3 2-1/4 3 2-1/4 3 2-1/4 3 2-1/4 3 2-1/4 4 3 3 3
1-1/2 3-7/8 4 1/2 5/8 2-3/4 3-1/4 2-1/4 5 3 3 4
2 4-3/4 4 5/8 3/4 3 3-1/2 2-3/4 9 5 5 5
2-1/2 5-1/2 4 5/8 3/4 3-1/4 3-3/4 3 11 7 7 7
3 6 4 5/8 3/4 3-1/2 4 3 14 8 8 9
3-1/2 7 8 5/8 3/4 3-1/2 4 3 15 11 11 13
4 7-1/2 8 5/8 3/4 3-1/2 4 3 16 13 13 19
5 8-1/2 8 3/4 7/8 3-3/4 4-1/4 3-1/4 21 15 15 21
6 9-1/2 8 3/4 7/8 3-3/4 4-1/4 3-1/4 25 19 19 28
8 11-3/4 8 3/4 7/8 4 4-1/2 3-1/2 40 30 30 48
10 14-1/4 12 7/8 1 4-1/2 5 3-3/4 56 42 42 70
12 17 12 7/8 1 4-1/2 5 4 86 64 64 105
14 18-3/4 12 1 1-1/8 5 5-1/2 4-1/4 111 85 99 135
16 21-1/4 16 1 1-1/8 5-1/4 5-3/4 4-1/2 141 9477718 128 128 128 12877777718 128 128 128 12777777718 128 128 128777777777777718 128 128 12877777718 128 128 12877777777718 128 128 1287777777718 176
18 22-3/4 16 1-1/8 1-1/4 5-3/4 6-1/4 4-3/4 6-1/4 4-3/40078 6-1/4 4-3/4 6-1/ 4-3/4 6-1/ 4-3/4 6-1/ 4-3/4 6-1/ 4-3/40078 6-1/ 4-3/4. 3/4 153 120 146 214
20 25 1-1/4 6 6-1/2 5-1/4 188 155 185 284
24 29-1/2 20 1-1/4 1-3/8 6-3/4 7-1/4 5-3/4 270 210 260 398
  Все размеры указаны в дюймах.

Размеры фланцев | АСМЭ Б16.5-2017

Слайд-таблица >> Нажмите на иллюстрацию


>> Скачать PDF



ASME B16.5-2017
Класс: 150 300 400 600 900 1500 2500

ASME B16.47-2017

(Серия A)

Класс: 150300400600900RTJ

ASME B16.
47-2017

(Серия B)

Класс: 75150300400600900

26-48-дюймовые слипоны

(промышленный стандарт / серия A)

Класс: 150300

Втулки внахлестку
Класс: 150

АСМЭ Б16.5-2017

Скачать характеристики

АСМЭ Б16.5-2017

Скачать характеристики

АСМЭ Б16.5-2017

Скачать характеристики

АСМЭ Б16.5-2017

Скачать характеристики

АСМЭ Б16.5-2017

Скачать характеристики

АСМЭ Б16.5-2017

Скачать характеристики

АСМЭ Б16.5-2017

Скачать спецификации

Серия A

ASME B16.

47-2017

Спецификации загрузки

Series A

ASME B16.47-2017

Спецификации загрузки

Series A

ASME B16.47-2017

Спецификации загрузки

Series A

9000. 9000. 9000. 9000. 9000. 9000.

.

.

9000. 9000. 9000. 9000.. 2017

Спецификации загрузки

Series A

ASME B16.47-2017

Спецификации загрузки

Размеры

ASME B16.47-2017

Спецификации загрузки

серии B

серии B

серии B

NERIS B

NERIS B

SERY B

NERIG. 40002.0008

ASME B16.47-2017

Download Specs

Series B

ASME B16.47-2017

Download Specs

Series B

ASME B16.47-2017

Download Specs

Series B

ASME B16.47-2017

Спецификации загрузки

Series B

ASME B16.47-2017

Спецификации загрузки

Series B

ASME B16.47-2017

ASME B16.47-2017

9969999999969

999999999969

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
