Фланцы плоские ГОСТ 12820-80 ст.3 (20) фланец ГОСТ 12820-80 Фланцы стальные плоские ГОСТ 12820-80 ст.3 (20) Настоящий стандарт распространяется на стальные плоские приварные фланцы по ГОСТ 12820-80 для трубопроводов и соединительных частей, а также на присоединительные фланцы ГОСТ 12820-80 арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров на условное давление Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру среды от 203 до 573 К (от минус 70 до плюс 300 °С). Давление PN = 0,6 МПа (6 кгс/с м²) Наименование D, мм D1, мм dв, мм b, мм d, мм отв., шт. Масса, кг Фланец плоский ГОСТ 12820-80 1-15-6 ст.3 (20) 80 55 19 10 11 4 0,33 Фланец плоский ГОСТ 12820-80 1-20-6 ст.3 (20) 90 65 26 12 0,53 Фланец плоский ГОСТ 12820-80 1-25-6 ст.3 (20) 100 75 33 12 0,64 Фланец плоский ГОСТ 12820-80 1-32-6 ст.3 (20) 120 90 39 13 14 1,01 Фланец плоский ГОСТ 12820-80 1-40-6 ст.3 (20) 130 100 46 13 1,21 Фланец плоский ГОСТ 12820-80 1-50-6 ст.3 (20) 140 110 59 13 1,33 Фланец плоский ГОСТ 12820-80 1-65-6 ст.







Главная » Продукция » Задвижка шиберная ЗМС » Задвижка ЗМС-100 х 1050 » Задвижка дисковая ЗД 65-210 » Задвижка ЗДШ 65-210М » Фланцы плоские ГОСТ 12820-80 ст.3 (20) » Фланцы плоские ГОСТ 12820-80 ст.3 (20) фланец ГОСТ 12820-80 Фланцы стальные плоские ГОСТ 12820-80 ст.3 (20) Настоящий стандарт распространяется на стальные плоские приварные фланцы по ГОСТ 12820-
Краткая техническая характеристика:
Условное давление, PN (Ру), МПа | 0,1; 0,25 | 0,6; 1,0 | 1,6 | 2,5 |
Условный диаметр, Dу, мм | 10-2400 | 10-1600 | 10-1200 | 10-800 |
Температура | От минус 70 до плюс 300° | |||
Материал | сталь 3сп, 20, 25, 15Х5М, 12Х18Н10Т |
Стальные плоские приварные фланцы трубопроводов и соединительных частей, а также присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров.
Пример условного обозначения при заказе круглого стального приварного фланца Dу 100 мм на Ру 1,6 МПа (16,0 атм) из стали 20 исполнения 1 (с соединительным выступом):
PN = 0,6 МПа (6 кгс/см 2 )
D у , мм | D, мм | D 1 , мм | d в , мм | b , мм | d , мм | к-во отв. n , шт. | Масса, кг |
15 | 80 | 55 | 19 | 10 | 11 | 4 | 0,33 |
20 | 90 | 65 | 26 | 12 | 0,53 | ||
25 | 100 | 75 | 33 | 12 | 0,64 | ||
32 | 120 | 90 | 39 | 13 | 14 | 1,01 | |
40 | 130 | 100 | 46 | 13 | 1,21 | ||
50 | 140 | 110 | 59 | 13 | 1,33 | ||
65 | 160 | 130 | 78 | 13 | 1,63 | ||
80 | 185 | 150 | 91 | 15 | 18 | 2,44 | |
100 | 205 | 170 | 110 | 15 | 2,85 | ||
125 | 235 | 200 | 135 | 17 | 8 | 3,88 | |
150 | 260 | 225 | 161 | 17 | 4,39 | ||
200 | 315 | 280 | 222 | 19 | 5,89 | ||
250 | 370 | 335 | 273 | 20 | 12 | 7,67 | |
300 | 435 | 395 | 325 | 20 | 22 | 10,28 | |
350 | 485 | 445 | 377 | 22 | 12,58 | ||
400 | 535 | 495 | 426 | 24 | 16 | 15,2 | |
500 | 640 | 600 | 530 | 25 | 19,72 | ||
600 | 755 | 705 | 630 | 25 | 26 | 20 | 26,24 |
800 | 975 | 920 | 820 | 27 | 30 | 24 | 46,14 |
1 000 | 1 175 | 1 120 | 1 020 | 31 | 28 | 64,36 | |
1 200 | 1 400 | 1 340 | 1 220 | 34 | 33 | 32 | 99,03 |

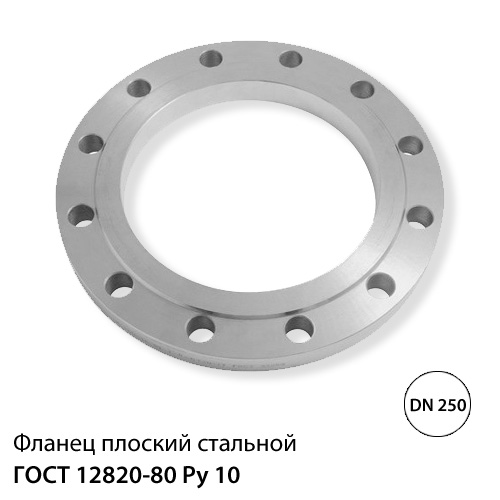

PN = 1,0 МПа (10 кгс/см 2 )
D | D, мм | D 1 , мм | d в , мм | b , мм | d , мм | к-во отв.![]() | Масса, кг |
15 | 95 | 65 | 19 | 10 | 14 | 4 | 0,51 |
20 | 105 | 75 | 26 | 12 | 0,74 | ||
25 | 115 | 85 | 33 | 12 | 0,89 | ||
32 | 135 | 100 | 39 | 14 | 18 | 1,4 | |
40 | 145 | 110 | 46 | 15 | 1,71 | ||
50 | 160 | 125 | 59 | 15 | 2,06 | ||
65 | 180 | 145 | 78 | 17 | 2,8 | ||
80 | 195 | 160 | 91 | 17 | 3,19 | ||
100 | 215 | 180 | 110 | 19 | 8 | 3,96 | |
125 | 245 | 210 | 135 | 21 | 5,4 | ||
150 | 280 | 240 | 161 | 21 | 22 | 6,62 | |
200 | 335 | 295 | 222 | 21 | 8,05 | ||
250 | 350 | 273 | 23 | 12 | 10,65 | ||
300 | 440 | 400 | 325 | 24 | 12,9 | ||
350 | 500 | 460 | 377 | 24 | 16 | 15,85 | |
400 | 565 | 515 | 426 | 26 | 26 | 21,56 | |
500 | 670 | 620 | 530 | 28 | 20 | 27,7 | |
600 | 780 | 725 | 630 | 31 | 30 | 39,4 | |
800 | 1010 | 950 | 820 | 37 | 33 | 24 | 79,16 |
1000 | 1220 | 1160 | 1020 | 43 | 28 | 118,43 | |
1200 | 1455 | 1380 | 1220 | 51 | 39 | 32 | 197,44 |
PN = 1,6 МПа (16 кгс/см 2 )
D у , мм | D, мм | D 1 , мм | d в , мм | b , мм | d , мм | к-во отв.![]() | Масса, кг |
15 | 95 | 65 | 19 | 12 | 14 | 4 | 0,61 |
20 | 105 | 75 | 26 | 14 | 0,86 | ||
25 | 115 | 85 | 33 | 16 | 1,17 | ||
32 | 135 | 100 | 39 | 16 | 18 | 1,58 | |
40 | 145 | 110 | 46 | 17 | 1,96 | ||
50 | 160 | 125 | 59 | 19 | 2,58 | ||
65 | 180 | 145 | 78 | 21 | 3,42 | ||
80 | 195 | 160 | 91 | 21 | 3,71 | ||
100 | 215 | 180 | 110 | 23 | 8 | 4,73 | |
125 | 245 | 210 | 135 | 25 | 6,38 | ||
150 | 280 | 240 | 161 | 25 | 22 | 7,81 | |
200 | 335 | 295 | 222 | 27 | 12 | 10,1 | |
250 | 405 | 355 | 273 | 28 | 26 | 14,49 | |
300 | 460 | 410 | 325 | 28 | 17,78 | ||
350 | 520 | 470 | 377 | 30 | 16 | 22,88 | |
400 | 580 | 525 | 426 | 34 | 30 | 31 | |
500 | 710 | 650 | 530 | 44 | 33 | 20 | 57,01 |
600 | 840 | 770 | 630 | 45 | 39 | 80,03 | |
800 | 1020 | 950 | 820 | 49 | 24 | 104,41 | |
1000 | 1255 | 1170 | 1020 | 58 | 45 | 28 | 179,37 |
1200 | 1485 | 1390 | 1220 | 71 | 52 | 32 | 297,78 |
PN = 2,5 МПа (25 кгс/см 2 )
D у , мм | D, мм | D 1 , мм | d в , мм | b , мм | d , мм | к-во отв.![]() | Масса, кг |
15 | 95 | 65 | 19 | 14 | 14 | 4 | 0,7 |
20 | 105 | 75 | 26 | 16 | 1 | ||
25 | 115 | 85 | 33 | 16 | 1,2 | ||
32 | 135 | 100 | 39 | 18 | 18 | 1,8 | |
40 | 145 | 110 | 46 | 19 | 2,2 | ||
50 | 160 | 125 | 59 | 21 | 2,7 | ||
65 | 180 | 145 | 78 | 21 | 8 | 3,2 | |
80 | 195 | 160 | 91 | 23 | 4,1 | ||
100 | 230 | 190 | 110 | 25 | 22 | 5,9 | |
125 | 270 | 220 | 135 | 27 | 26 | 8,3 | |
150 | 300 | 250 | 161 | 27 | 10,1 | ||
200 | 360 | 310 | 222 | 29 | 12 | 13,3 | |
250 | 425 | 370 | 273 | 31 | 30 | 18,9 | |
300 | 485 | 430 | 325 | 32 | 16 | 23,9 | |
350 | 550 | 490 | 377 | 38 | 33 | 34,4 | |
400 | 610 | 550 | 426 | 40 | 44,6 | ||
500 | 730 | 660 | 530 | 48 | 39 | 20 | 67,3 |
600 | 840 | 770 | 630 | 49 | 90,87 | ||
800 | 1075 | 990 | 820 | 63 | 45 | 24 | 181,43 |
Фланец стальной плоский Ду 350 Ру16 Ст.

»
Фланцы»
Фланец стальной плоский»
Фланец стальной плоский ГОСТ 12820 приварной»
Фланец стальной плоский Ру16 приварной Ст20 ГОСТ 12820» Фланец стальной плоский Ду 350 Ру16 Ст. 20 приварной ГОСТ 12820-80
распечатать
Рассчитать
метизы
Цена от:
19680 aв том числе НДС (20%)
С каждого платежа мы перечисляем средства в Благотворительный фонд спасения тяжелобольных детей «Линия Жизни»
Работаем только с юр. лицами и индивидуальными предпринимателями.
Все отгрузки осуществляются со склада в г. Ростов-на-Дону.
Цены действительны при закупке от 50 000 a
Минимальная сумма заказа 1000 a
Наличие и актуальную цену на Ваш заказ уточняйте у менеджеров.
Описание
Фланец стальной плоский ГОСТ 12820 приварной представляет собой диск, изготовленный из стали, в котором по диаметру и в центре равномерно расположены отверстия, и является важнейшим металлическим элементом для соединения арматуры в трубопроводных системах и сборки технологического оборудования. Применение стального плоского фланца возможно для монтажа труб и оборудования с рабочим давлением в системе до 25 Атм. Фланцевое соединение осуществляется посредством прокладочных материалов (резина, техпластина, паронит и т.д.), болтов/шпилек и гаек. Болтовое соединение со временем немного ослабевает, поэтому его необходимо подтягивать, т.е. для фланцев, хоть и очень редко, но нужно обслуживание, чтобы поддерживать необходимую герметичность, что исключено в сварочных соединениях.
Главное же преимущество приварного фланца ГОСТ 12820-80 — это возможность демонтировать (разбирать) фланцевое соединение с последующей сборкой данного технологического узла в первоначальное состояние. Монтаж — демонтаж возможно производить многократное количество раз без потери качества и герметичности данного соединения.
Фланец стальной плоский Ду 350 Ру16 Ст. 20 приварной ГОСТ 12820-80 имеет следующие характеристики (размеры):
Рабочее давление в системе (не более) — 16 Атм
Исполнение по ГОСТ 12820-80 — 1 (с соединительным выступом)
Условный диаметр — 350 мм
Наружный диаметр — 520 мм
Внутренний диаметр — 377 мм
Толщина фланца — 30 мм (без учета соединительного выступа)
Количесво отверстий — 16 шт
Диаметр отверстий — 26 мм
Диаметр болтов — М24
Вес фланца — 22,88 кг
Компания «БЕРКУТ» реализует только качественную продукцию. Наши сотрудники помогут Вам подобрать и купить полиэтиленовую ПНД трубу и дополнительно закомплектовать Ваш объект любым ПНД фитингом, запорной арматурой, сварочным оборудованием для ПЭ труб и организовать доставку материалов до Вашего объекта. Также производим монтаж Вашего оборудования и сварку трубопровода из полиэтиленовых ПНД труб. Вся продукция сертифицирована и соответствует требованиям ГОСТ и ТУ.
Дата печати: 18.02.2023
С этим товаром покупают
GOST 12820-80 Плоские размеры фланцев, размеры фланцев GOST 12820-80
GOST 12820-80 Размеры фланцев. Дн,
мм Д,
мм Д1,
мм дв,
мм б,
мм д,
мм п – ¢ 重量 ,
кг PN = 0,6 МПа 15 80 55 19 10 11 4 0,33 20 90 65 26 12 11 4 0,53 25 100 75 33 12 11 4 0,64 32 120 90 39 13 14 4 1,01 40 130 100 46 13 14 4 1,21 50 140 110 59 13 14 4 1,33 65 160 130 78 13 14 4 1,63 80 185 150 91 15 18 4 2,44 100 205 170 110 15 18 4 2,85 125 235 200 135 17 18 8 3,88 150 260 225 161 17 18 8 4,39 200 315 280 222 19 18 8 5,89 250 370 335 273 20 18 12 7,67 300 435 395 325 20 22 12 10,28 350 485 445 377 22 22 12 12,58 400 535 495 426 24 22 16 15,20 500 640 600 530 25 22 16 19,72 600 755 705 630 25 26 20 26,24 800 975 920 820 27 30 24 46,14 1000 1175 1120 1 020 31 30 28 64,36 1200 1400 1340 1220 34 33 32 99,03 PN = 1,0 МПа 15 95 65 19 10 14 4 0,51 20 105 75 26 12 14 4 0,74 25 115 85 33 12 14 4 0,89 32 135 100 39 14 18 4 1,40 40 145 110 46 15 18 4 1,71 50 160 125 59 15 18 4 2,06 65 180 145 78 17 18 4 2,80 80 195 160 91 17 18 4 3,19 100 215 180 110 19 18 8 3,96 125 245 210 135 21 18 8 5,40 150 280 240 161 21 22 8 6,62 200 335 295 222 21 22 8 8,05 250 390 350 273 23 22 12 10,65 300 440 400 325 24 22 12 12,90 350 500 460 377 24 22 16 15,85 400 565 515 426 26 26 16 21,56 500 670 620 530 28 26 20 27,70 600 780 725 630 31 30 20 39,40 800 1010 950 820 37 33 24 79,16 1000 1220 1160 1020 43 33 28 118,43 1200 1455 1380 1220 51 39 32 197,44 PN = 1,6 МПа 15 95 65 19 12 14 4 0,61 20 105 75 26 14 14 4 0,86 25 115 85 33 16 14 4 1,17 32 135 100 39 16 18 4 1,58 40 145 110 46 17 18 4 1,96 50 160 125 59 19 18 4 2,58 65 180 145 78 21 18 4 3,42 80 195 160 91 21 18 4 3,71 100 215 180 110 23 18 8 4,73 125 245 210 135 25 18 8 6,38 150 280 240 161 25 22 8 7,81 200 335 295 222 27 22 12 10,10 250 405 355 273 28 26 12 14,49 300 460 410 325 28 26 12 17,78 350 520 470 377 30 26 16 22,88 400 580 525 426 34 30 16 31,00 500 710 650 530 44 33 20 57,01 600 840 770 630 45 39 20 80,03 800 1 020 950 820 49 39 24 104,41 1000 1255 1170 1 020 58 45 28 179,37 1200 1485 1390 1220 71 52 32 297,78 PN = 2,5 МПа 15 95 65 19 14 14 4 0,70 20 105 75 26 16 14 4 0,98 25 115 85 33 16 14 4 1,17 32 135 100 39 18 18 4 1,77 40 145 110 46 19 18 4 2,18 50 160 125 59 21 18 4 2,71 65 180 145 78 21 18 8 3,22 80 195 160 91 23 18 8 4,06 100 230 190 110 25 22 8 5,92 125 270 220 135 27 26 8 8,26 150 300 250 161 27 26 8 10,12 200 360 310 222 29 26 12 13,34 250 425 370 273 31 30 12 18,90 300 485 430 325 32 30 16 23,95 350 550 490 377 38 33 16 34,35 400 610 550 426 40 33 16 44,62 500 730 660 530 48 39 20 67,30 600 840 770 630 49 39 20 90,87 800 1075 990 820 63 45 24 181,43
ГОСТ 12820-80 Фланцевые отрасли и применения Широко используется в промышленности
- Насосы, клапаны и сосуды в производстве и пищевой промышленности.
- Соединения труб в промышленных водопроводах.
- Теплообменники и системы отопления любых размеров.
- Горная поддержка.
- Системы атомной энергетики.
- Сантехнические и механические системы.
- Сборки в нефтяной, газовой и нефтехимической промышленности.
- Противопожарные системы.
ГОСТ 12820-80 Сеть снабжения и отгрузки фланцев Список городов и стран
A-CD-JK-RS-Z
Афганистан | Алжир | Ангола | Аргентина |
Австралия | Австрия | Азербайджан | Бахрейн |
Бангладеш | Беларусь | Бельгия | Бутан |
Боливия | Бразилия | Болгария | Канада |
Чили | Китай | Колумбия | Коста-Рика |
Хорватия | Чехия | Абердин | Абу-Даби |
Ахмадабад | Ахваз | Аль-Джубайль | Аль Хобар |
Алжир | Анкара | Атырау | Бангкок |
Бангалор | Бхопал | Богота | Брисбен |
Пусан | Каир | Калгари | Каракас |
Чандигарх | Ченнаи | Тиёда | Коимбатур |
Коломбо | Курбевуа |
Дания | Эквадор | Египет | Эстония |
Финляндия | Франция | Габон | Гана |
Греция | Гонконг | Венгрия | Индия |
Индонезия | Иран | Ирак | Израиль |
Италия | Япония | Иордания | Даллас |
Даммам | Доха | Дубай | Эдмонтон |
Эрнакулам | Фаридабад | Кодже-си | Кимхэ-си |
Гранада | Гургаон | Ханой | Харьяна |
Хошимин | Гонконг | Хьюстон | Хоура |
Хайдарабад | Индор | Стамбул | Джакарта |
Джидда |
Казахстан | Кения | Кувейт | Ливан |
Ливия | Литва | Малайзия | Мексика |
Монголия | Марокко | Нидерланды | Новая Зеландия |
Нигерия | Норвегия | Оман | Пакистан |
Перу | Филиппины | Польша | Португалия |
Катар | Румыния | Россия | Карачи |
Калькутта | Куала-Лумпур | Кувейт Сити | Ла Виктория |
Лагос | Лахор | Лондон | Лос-Анджелес |
Лудхиана | Мадрид | Манама | Мельбурн |
Мехико | Милан | Монреаль | Москва |
Мумбаи | Мускат | Нави Мумбаи | Нью-Дели |
Нью-Йорк | Нойда | Перт | Петалинг-Джая |
Пимпри-Чинчвад | Порт-оф-Спейн | Пуна | Раджкот |
Рио-де-Жанейро | Эр-Рияд |
Саудовская Аравия | Сербия | Сингапур | Словакия |
Южная Африка | Южная Корея | Испания | Шри-Ланка |
Швеция | Швейцария | Тайвань | Таиланд |
Тринидад и Тобаго | Тунис | Турция | Украина |
Объединенные Арабские Эмираты (ОАЭ) | Соединенное Королевство (Великобритания) | США (США) | Венесуэла |
Вьетнам | Йемен | Сантьяго | Секундерабад |
Сеул | Шарджа | Сингапур | Сурат |
Сидней | Тегеран | Тан | Тируванантапурам |
Торонто | Ульсан | Вадодара | Вишакхапатнам |
Вунгтау |
Будущее принадлежит тем, кто верит в красоту своей мечты. Свяжитесь сегодня
Фланец ГОСТ 12932_85 | САНПРОМСЕРВИС
Фланцы ГОСТ 12932_85 | САНПРОМСЕРВИСФланец ГОСТ 12932_85 — САНПРОМСЕРВИС- Выступ
- Фланцы ГОСТ 12932_85
- Информация
- Серия
ФП12820-80
Фланец плоский стальной, изготавливаемый по ГОСТ 12820-80.
Изготавливаем всю номенклатуру фланцев плоских по ГОСТ 12820-80. Ассортимент производимых нами фланцев включает в себя все модели на давление от 06 до 25 атмосфер.
Фланец плоский стальной, изготавливаемый по ГОСТ 12820-80.
Фланцы плоские стальные
и их преимущества Как и многие другие виды фланцев, плоский фланец 12820 используется в самых различных сферах и сферах – в производстве, промышленности, машиностроении и других широко используемых отраслях. Стол фланцев объясняется случайностью: благодаря своей продуманная и в то же время простая конструкция, они являются неотъемлемыми элементами застежки. Кроме того, благодаря простоте конструкции фланцы ГОСТ12820 удобны в изготовлении и использовании не по назначению.
Легкость фланцевых соединений этого типа проявляется при их монтаже и при последующей эксплуатации или при ремонте и строительстве целых агрегатов или отдельных узлов.
Фланцы 80 12820 ГОСТ – изделие из высокоуглеродистой стали, отличается надежностью и качеством.
ГОСТ 12820 80 на фланцы регламентирует производство такого изделия, и его дальнейшее применение.
Фланцы плоские приварные и их особенности
Главной особенностью этих изделий является способ их соединения с элементом конструкции. Плоские приварные фланцы одеваются непосредственно на трубу или другой соединительный элемент с последующей приваркой их к этим элементам.
Фланцы плоские, в зависимости от того, в какой области и регионе и для решения каких-либо проблем при использовании могут относиться к:
Соединительная часть машин;
Части труб и трубопроводов;
Соединительная часть трубопровода;
Элементы приборов, патрубки цистерн, транспортных средств и др.
