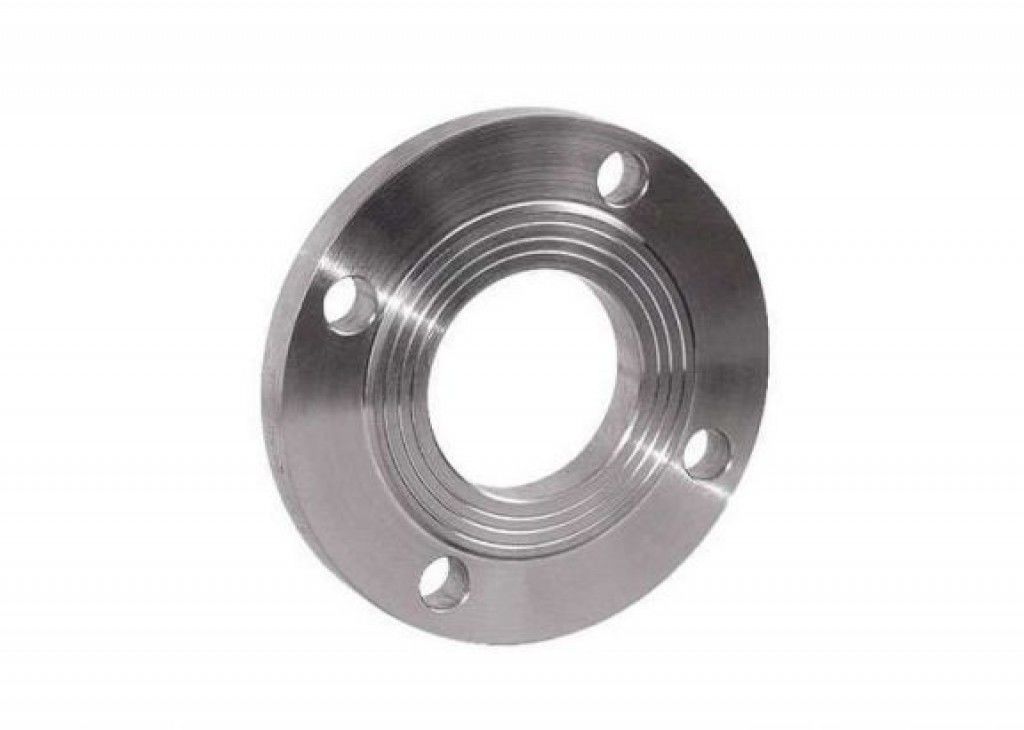

Фланец плоский: ФЛАНЕЦ ПЛОСКИЙ ГОСТ 12820-80 Фланцы стальные плоские приварные

Содержание

Фланцы стальные плоские приварные ГОСТ 33259-2015

Наименование  -  Фланец  стальной  плоский  приварной  ГОСТ 33259-2015  кованый  Ру 6,  Ру 10,  Ру 16,  Ру 25
Применение  -  приварные  стальные  кованые  фланцы  изтотовленные  в  соответствии с  ГОСТ 33259-2015  используются  для  соединения  стальных  труб  с  различной  трубопроводной  арматурой  ( фланцевые  шаровые  краны,  чугунные  и  стальные  задвижки,  дисковые  затворы,  обратные  клапаны,  компенсаторы,  фланцевые  фильтры,  насосы  и  т. д. )
Страна - производитель  -  Россия
Регламентирующий  документ
  -  ГОСТ 33259-2015
Исполнение  -  В
Ряд  -  1
Тип  -  01
Давление  номинальное,  PN
=  0.

6  ( 6 ) . . . 2.5  ( 25 ) МПа  ( кгс/см2 )
Материал
  -  сталь 20  или  сталь Ст3сп-2
Температура  рабочей  среды:
  фланцы  из  стали  20  =  - 40°С . . . + 475°С
  фланцы  из  стали  Ст3сп-2  =  - 30°С . . . + 300°С
Рабочая  среда  -  вода,  пар,  газ
Сертификат  соответствия  /  паспорт  качества  ( по  запросу )
Цена  /  прайс  ( по  запросу )

Мы  предлагаем  фланцы  стальные  плоские  приварные  ГОСТ 33259-2015
номинальное  давление  Ру 6,  Ру 10 Ру 16  и  Ру 25 отводы переходы  высокого  качества:

1.

  Фланцы  стальные  плоские  приварные  Ру 6  кованные
ГОСТ 33259-2015  Россия  ( тип 01,  ряд 1,  исполнение В )


Технические  характеристики  и  размеры  фланцев

Наименование

Диаметр
условный
Ду
(мм)

Диаметр
dв
(мм)

Диаметр
D
(мм)

Диаметр
D1
(мм)

nотв
х
d

Толщина
b
(мм)

Вес
(кг)

Стоимость
(руб.

)

Фланец стальной Ду 32
плоский приварной
Ру 6 ГОСТ 33259-2015
3239120904xМ12151.02цена по
запросу
Фланец стальной Ду 40
плоский приварной
Ру 6 ГОСТ 33259-2015
40461301004xМ12161.21цена по
запросу

Фланец стальной Ду 50
плоский приварной
Ру 6 ГОСТ 33259-2015

50
59
1401104xМ12161. 33цена по
запросу
Фланец стальной Ду 65
плоский приварной
Ру 6 ГОСТ 33259-2015
65781601304xМ12161.63цена по
запросу
Фланец стальной Ду 80
плоский приварной
Ру 6 ГОСТ 33259-2015
8091185
150
4xМ16182.44цена по
запросу
Фланец стальной Ду 100
плоский приварной
Ру 6 ГОСТ 33259-2015
1001102051704xМ16182. 85цена по
запросу
Фланец стальной Ду 125
плоский приварной
Ру 6 ГОСТ 33259-2015
1251352352008xМ16
20
3.88цена по
запросу
Фланец стальной Ду 150
плоский приварной
Ру 6 ГОСТ 33259-2015
1501612602258xМ16204.65цена по
запросу
Фланец стальной Ду 200
плоский приварной
Ру 6 ГОСТ 33259-2015
2002223152808xМ16225. 9цена по
запросу
Фланец стальной Ду 250
плоский приварной
Ру 6 ГОСТ 33259-2015
25027337033512xМ16237.7цена по
запросу
Фланец стальной Ду 300
плоский приварной
Ру 6 ГОСТ 33259-2015
30032543539512xМ202410.3цена по
запросу


2.

  Фланцы  стальные  плоские  приварные  Ру 10  кованные
ГОСТ 33259-2015,  Россия  ( тип 01,  ряд 1,  исполнение В )



Технические  характеристики  и  размеры  фланцев

Наименование

Диаметр
условный
Ду
(мм)

Диаметр
dв
(мм)

Диаметр
D
(мм)

Диаметр
D1
(мм)

nотв
х
d

Толщина
b
(мм)

Вес
(кг)

Стоимость
(руб.

)

Фланец стальной Ду 15
плоский приварной
Ру 10 ГОСТ 33259-2015
151995654xМ12120.51цена по
запросу
Фланец стальной Ду 20
плоский приварной
Ру 10 ГОСТ 33259-2015
2026105754xМ12140.75цена по
запросу
Фланец стальной Ду 25
плоский приварной
Ру 10 ГОСТ 33259-2015
2533115854xМ12140. 89цена по
запросу
Фланец стальной Ду 32
плоский приварной
Ру 10 ГОСТ 33259-2015
32391351004xМ16161.4цена по
запросу
Фланец стальной Ду 40
плоский приварной
Ру 10 ГОСТ 33259-2015
40461451104xМ16181. 72цена по
запросу
Фланец стальной Ду 50
плоский приварной
Ру 10 ГОСТ 33259-2015
50591601254xМ16182.06цена по
запросу
Фланец стальной Ду 65
плоский приварной
Ру 10 ГОСТ 33259-2015
65781801454xМ16202. 8цена по
запросу
Фланец стальной Ду 80
плоский приварной
Ру 10 ГОСТ 33259-2015
80911951604xМ16203.19цена по
запросу
Фланец стальной Ду 100
плоский приварной
Ру 10 ГОСТ 33259-2015
1001102151808xМ16223. 96цена по
запросу
Фланец стальной Ду 125
плоский приварной
Ру 10 ГОСТ 33259-2015
1251352452108xМ16245.4цена по
запросу
Фланец стальной Ду 150
плоский приварной
Ру 10 ГОСТ 33259-2015
1501612802408xМ20246. 97цена по
запросу
Фланец стальной Ду 200
плоский приварной
Ру 10 ГОСТ 33259-2015
2002223352958xМ20248.05цена по
запросу
Фланец стальной Ду 250
плоский приварной
Ру 10 ГОСТ 33259-2015
25027339035012xМ202610. 7цена по
запросу
Фланец стальной Ду 300
плоский приварной
Ру 10 ГОСТ 33259-2015
30032544040012xМ202812.9цена по
запросу
Фланец стальной Ду 400
плоский приварной
Ру 10 ГОСТ 33259-2015
40042656551516xМ243021. 6цена по
запросу
Фланец стальной Ду 500
плоский приварной
Ру 10 ГОСТ 33259-2015
50053067062020xМ243228цена по
запросу



3.  Фланцы  стальные  плоские  приварные  Ру 16  кованные
ГОСТ 33259-2015  Россия  ( тип 01,  ряд 1,  исполнение В )



Технические  характеристики  и  размеры  фланцев

Наименование

Диаметр
условный
Ду
(мм)

Диаметр
dв
(мм)

Диаметр
D
(мм)

Диаметр
D1
(мм)

nотв.
х
d

Толщина
b
(мм)

Вес
(кг)

Стоимость
(руб.)

Фланец стальной Ду 15
плоский приварной
Ру 16 ГОСТ 33259-2015
151995654xМ12140.61цена по
запросу
Фланец стальной Ду 20
плоский приварной
Ру 16 ГОСТ 33259-2015
2026105754xМ12160. 86цена по
запросу
Фланец стальной Ду 25
плоский приварной
Ру 16 ГОСТ 33259-2015
2533115854xМ12181.17цена по
запросу
Фланец стальной Ду 32
плоский приварной
Ру 16 ГОСТ 33259-2015
32391351004xМ16181. 58цена по
запросу
Фланец стальной Ду 40
плоский приварной
Ру 16 ГОСТ 33259-2015
40461451104xМ16201.96цена по
запросу
Фланец стальной Ду 50
плоский приварной
Ру 16 ГОСТ 33259-2015
50591601254xМ16222. 58цена по
запросу
Фланец стальной Ду 65
плоский приварной
Ру 16 ГОСТ 33259-2015
65781801454xМ16243.42цена по
запросу
Фланец стальной Ду 80
плоский приварной
Ру 16 ГОСТ 33259-2015
80911951604xМ16243. 71цена по
запросу
Фланец стальной Ду 100
плоский приварной
Ру 16 ГОСТ 33259-2015
1001102151808xМ16264.73цена по
запросу
Фланец стальной Ду 125
плоский приварной
Ру 16 ГОСТ 33259-2015
1251352452108xМ16286. 38цена по
запросу
Фланец стальной Ду 150
плоский приварной
Ру 16 ГОСТ 33259-2015
1501612802408xМ20288.2цена по
запросу
Фланец стальной Ду 200
плоский приварной
Ру 16 ГОСТ 33259-2015
20022233529512xМ203010. 2цена по
запросу
Фланец стальной Ду 250
плоский приварной
Ру 16 ГОСТ 33259-2015
25027340535512xМ243114.5цена по
запросу
Фланец стальной Ду 300
плоский приварной
Ру 16 ГОСТ 33259-2015
30032546041012xМ243217. 8цена по
запросу
Фланец стальной Ду 400
плоский приварной
Ру 16 ГОСТ 33259-2015
40042658052516xМ273831.0цена по
запросу
Фланец стальной Ду 500
плоский приварной
Ру 16 ГОСТ 33259-2015
50053071065020xМ304857. 0цена по
запросу



4.  Фланцы  стальные  плоские  приварные  Ру 25  кованные
ГОСТ 33259-2015  Россия  ( тип 01,  ряд 1,  исполнение В )



Технические  характеристики  и  размеры  фланцев

Наименование

Диаметр
условный
Ду
(мм)

Диаметр
dв
(мм)

Диаметр
D
(мм)

Диаметр
D1
(мм)

nотв.
х
d

Толщина
b
(мм)

Вес
(кг)

Стоимость
(руб. )

Фланец стальной Ду 25
плоский приварной
Ру 25 ГОСТ 33259-2015
2533115854xМ12181.17цена по
запросу
Фланец стальной Ду 32
плоский приварной
Ру 25 ГОСТ 33259-2015
32391351004хМ16201.77цена по
запросу
Фланец стальной Ду 40
плоский приварной
Ру 25 ГОСТ 33259-2015
40461451104xМ16222. 18цена по
запросу
Фланец стальной Ду 50
плоский приварной
Ру 25 ГОСТ 33259-2015
50591601254xМ16242.8цена по
запросу
Фланец стальной Ду 65
плоский приварной
Ру 25 ГОСТ 33259-2015
65781801458xМ16243. 22цена по
запросу
Фланец стальной Ду 80
плоский приварной
Ру 25 ГОСТ 33259-2015
80911951608xМ16264.06цена по
запросу
Фланец стальной Ду 100
плоский приварной
Ру 25 ГОСТ 33259-2015
1001102301908xМ20285. 92цена по
запросу
Фланец стальной Ду 125
плоский приварной
Ру 25 ГОСТ 33259-2015
1251352702208xМ24308.26цена по
запросу
Фланец стальной Ду 150
плоский приварной
Ру 25 ГОСТ 33259-2015
1501613002508xМ243010. 5цена по
запросу
Фланец стальной Ду 200
плоский приварной
Ру 25 ГОСТ 33259-2015
20022236031012xМ243213.3цена по
запросу
Фланец стальной Ду 250
плоский приварной
Ру 25 ГОСТ 33259-2015
25027342537012xМ273418. 9цена по
запросу
Фланец стальной Ду 300
плоский приварной
Ру 25 ГОСТ 33259-2015
30032548543016xМ273824цена по
запросу


Сопутствующие  товары

С  этим  товаром  покупают

Возврат  в  on-line  каталог   >>

Получить  консультацию,  узнать  цены  или  оформить  заявку,  чтобы  купить
этот  товар  Вы  сможете,  прислав  запрос  по  электронной  почте  на  адрес:
proton. [email protected].ru  или  позвонив  по  телефону  в  Москве:  +7 ( 495 ) 641 16 85

ООО "ПРОТОН",  Россия,  Москва,  проспект  Андропова,  д. 38
Официальный  сайт:  www.proton-st.ru,  тел.: +7 (495) 641 16 85

Фланец стальной плоский

Фланцы стальные плоские ГОСТ 12820-80

Фланец стальной плоский предназначен для соединения трубопроводов на условное давление от 0,1 МПа до 2,5 МПа (от 1 кгс/см2 до 25 кгс/см2) и температуру среды от -40°С до +300°С.

Фланцы имеют уплотнительные поверхности исполнениями 1, 2, 3. Допускается изготовление фланцев с уплотнительной поверхностью исполнения 4, 5, 8 и 9.

Фланцы стальные плоские по ГОСТ 12820-80 имеют присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80.

Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80



Диаметр условный

Диаметр
наружный

Диаметр
по болтовым
отверстиям
D0, мм

Диаметр
внутренний

Толщина
фланца

Диаметр
болтовых
отверстий
d0, мм

Количество
отверстий

Масса,

Dy, мм

D, мм

dв, мм

b, мм

n, шт.

кг.

PN = 0,6 МПа (6 кгс/см2)

Фланец стальной Ду15

80

55

19

10

11

4

0,33

Фланец стальной Ду20

90

65

26

12

11

4

0,53

Фланец стальной Ду25

100

75

33

12

11

4

0,64

Фланец стальной Ду32

120

90

39

13

14

4

1,01

Фланец стальной Ду40

130

100

46

13

14

4

1,21

Фланец стальной Ду50

140

110

59

13

14

4

1,33

Фланец стальной Ду65

160

130

78

13

14

4

1,63

Фланец стальной Ду80

185

150

91

15

18

4

2,44

Фланец стальной Ду100

205

170

110

15

18

4

2,85

Фланец стальной Ду125

235

200

135

17

18

8

3,88

Фланец стальной Ду150

260

225

161

17

18

8

4,39

Фланец стальной Ду200

315

280

222

19

18

8

5,89

Фланец стальной Ду250

370

335

273

20

18

12

7,67

Фланец стальной Ду300

435

395

325

20

22

12

10,28

Фланец стальной Ду350

485

445

377

22

22

12

12,58

Фланец стальной Ду400

535

495

426

24

22

16

15,2

Фланец стальной Ду500

640

600

530

25

22

16

19,72

Фланец стальной Ду600

755

705

630

25

26

20

26,24

Фланец стальной Ду800

975

920

820

27

30

24

46,14

Фланец стальной Ду1000

1175

1120

1020

31

30

28

64,36

Фланец стальной Ду1200

1400

1340

1220

34

33

32

99,03

PN = 1,0 МПа (10 кгс/см2)

15

95

65

19

10

14

4

0,51

20

105

75

26

12

14

4

0,74

25

115

85

33

12

14

4

0,89

32

135

100

39

14

18

4

1,4

40

145

110

46

15

18

4

1,71

50

160

125

59

15

18

4

2,06

65

180

145

78

17

18

4

2,8

80

195

160

91

17

18

4

3,19

100

215

180

110

19

18

8

3,96

125

245

210

135

21

18

8

5,4

150

280

240

161

21

22

8

6,62

200

335

295

222

21

22

8

8,05

250

390

350

273

23

22

12

10,65

300

440

400

325

24

22

12

12,9

350

500

460

377

24

22

16

15,85

400

565

515

426

26

26

16

21,56

500

670

620

530

28

26

20

27,7

600

780

725

630

31

30

20

39,4

800

1010

950

820

37

33

24

79,16

1000

1220

1160

1020

43

33

28

118,43

1200

1455

1380

1220

51

39

32

197,44

PN = 1,6 МПа (16 кгс/см2)

15

95

65

19

12

14

4

0,61

20

105

75

26

14

14

4

0,86

25

115

85

33

16

14

4

1,17

32

135

100

39

16

18

4

1,58

40

145

110

46

17

18

4

1,96

50

160

125

59

19

18

4

2,58

65

180

145

78

21

18

4

3,42

80

195

160

91

21

18

4

3,71

100

215

180

110

23

18

8

4,73

125

245

210

135

25

18

8

6,38

150

280

240

161

25

22

8

7,81

200

335

295

222

27

22

12

10,1

250

405

355

273

28

26

12

14,49

300

460

410

325

28

26

12

17,78

350

520

470

377

30

26

16

22,88

400

580

525

426

34

30

16

31

500

710

650

530

44

33

20

57,01

600

840

770

630

45

39

20

80,03

800

1 020

950

820

49

39

24

104,41

1000

1255

1170

1020

58

45

28

179,37

1200

1485

1390

1220

71

52

32

297,78

PN = 2,5 МПа (25 кгс/см2)

15

95

65

19

14

14

4

0,7

20

105

75

26

16

14

4

0,98

25

115

85

33

16

14

4

1,17

32

135

100

39

18

18

4

1,77

40

145

110

46

19

18

4

2,18

50

160

125

59

21

18

4

2,71

65

180

145

78

21

18

8

3,22

80

195

160

91

23

18

8

4,06

100

230

190

110

25

22

8

5,92

125

270

220

135

27

26

8

8,26

150

300

250

161

27

26

8

10,12

200

360

310

222

29

26

12

13,34

250

425

370

273

31

30

12

18,9

300

485

430

325

32

30

16

23,95

350

550

490

377

38

33

16

34,35

400

610

550

426

40

33

16

44,62

500

730

660

530

48

39

20

67,3

600

840

770

630

49

39

20

90,87

800

1075

990

820

63

45

24

181,43


Пример условного обозначения фланца плоского приварного Ду 50 мм на Ру 1,0 МПа (10 кг/см2) исполнения 1:

Фланец 1-50-10 ГОСТ 12820-80.



Заказать фланцы плоские стальные

Фланец плоский приварной по ГОСТ 12820-80

Плоский фланец — фланец рассчитанный на рабочее давление от 0,1 до 2,5 МПа. Плоские фланцы отличаются от воротниковых отсутствием воротника или юбки.

Фланцы стальные плоские приварные получили широкое применение практически во всех областях промышленности и производства. Эти фланцы и фланцевые соединения на их основе конструктивно достаточно просты, их легко и технологично изготавливать и производить.

Простота конструкции фланцев очень удобна при монтаже, ремонте и эксплуатации отдельных узлов и агрегатов. Изготовление фланца плоского регламентирует ГОСТ 12820-80, особенность этих фланцев является легкий способ монтажа соединения с ответными элементами. Плоские фланцы одеваются сверху на трубу и фиксируются сваркой.

Плоские фланцы относятся к соединительным частям трубопроводов, соединительным частям машин, патрубков аппаратов и резервуаров. Широкая область применения обусловлена и большим диапазоном рабочих температур, которая находится в диапазоне от минус 70 до плюс 300 градусов Цельсия. Применение различных материалов и сталей в изготовлении делает спектр применения фланцев стальных плоских и фланцевых соединений на их основе еще шире.

Производство фланцев стальных плоских приварных.

Материал изготовления, как раз и придает плоским фланцам и фланцевым соединениям необходимые механические свойства для применении в разных климатических зонах и различных жидкостных, воздушных и других эксплуатационных средах. В европейской умеренно-климатической зоне применяется низкоуглеродистые сталь 3, 20, в северной климатической зоне, целесообразно применять морозостойкую сталь 09Г2С, в климатической зоне с высокой влажностью рекомендовано применение стали 12Х18Н10Т. Получается, что при производстве и изготовлении фланцев стальных плоских приварных и соединениях на их основе, нужно руководствоваться климатической зоной, в которой будут эксплуатироваться фланцевые соединения.

Второй немаловажный фактор — рабочая среда. Рабочей средой при использовании плоских стальных фланцев, как правило, являются несколько сред. Это вода (горячая и холодная), пар, газ, нефть, канализационные продукты, воздух, многие виды кислот и других агрессивных жидкостей и газов. Эти химически активные рабочие среды подразумевают, для конструирования, монтажа, ремонта использовать фланцы плоские стальные приварные и фланцевые соединения, изготовленные из средне и высоколегированных марок сталей.

Общее использование фланцев стальных плоских приварных и фланцевых соединений на их основе в российской промышленности и производстве, на просторах СНГ и стран Единого Таможенного Союза очень велико. Применяются этот тип фланцев практически повсеместно, от сетей жилищно-коммунального хозяйства до аэрокосмического комплекса и самолетостроения. НПО Инженерные Технологии по Вашей заявке готово изготовить любые плоские стальные фланцы, включая изготовление фланцев стальных плоских приварных по Вашим чертежам, нестандартные, специфические фланцы, фланцы с особенными технологическими требованиями.

Фланцы плоские приварные ГОСТ 12820-80 любых размеров от производителя

Фланцы плоские приварные, как правило, изготавливаются двумя методами: Первый – литьем, когда расплавленный металл заливается в форму, а после застывания, делается мех. обработка отлитой заготовки; Второй - резкой (газовой или плазменной) заготовки из листа металла, т.е. из цельного листа металла вырезается заготовка и затем обрабатывается на станке. Плоские фланцы, изготовленные методом литья более дешевые, т.к. при таком способе изготовления остается очень мало отходов, но всегда есть риск того, что внутри фланца могут присутствовать воздушные полости, которые часто образовываются при таком методе, а значит такие фланцы стальные менее надежные. При изготовлении методом резки из листа металла, остается много отходов, поэтому плоские фланцы, изготовленные таким методом, стоят дороже, но их качество выше, т.к. отсутствует такой момент как образование воздушных полостей внутри фланца. Поэтому если в трубопроводе предполагается высокое давление, то надежнее на данный трубопровод устанавливать фланцы плоские, изготовленные методом резки из листа металла. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят фланцы плоские приварные:

Фланец плоский приварной:

Как видно из схематичного изображения, приведенного выше, фланцы плоские представляют из себя деталь дисковой формы,  с центральным отверстием для прохождения движущегося потока среды, вокруг которого имеются равномерно-распределенные отверстия для крепежа. Фланцы плоские приварные изготавливаются по ГОСТ 12820-80 и могут быть изготовлены в 9-ти различных исполнениях. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит каждое из 9-ти исполнений фланцев плоских приварных:

Из вышеприведенных схематичных изображений видно, что

  • Исполнение 1 – это фланцы плоские с соединительным выступом;
  • Исполнение 2 – это фланцы плоские с выступом;
  • Исполнение 3 – это фланцы плоские с впадиной;
  • Исполнение 4 – это фланцы плоские с шипом;
  • Исполнение 5 – это фланцы плоские с пазом;
  • Исполнение 6 – это фланцы плоские с вырезом под линзовую прокладку;
  • Исполнение 7 – это фланцы плоские с вырезом под овальную прокладку;
  • Исполнение 8 – это фланцы плоские с шипом под фторопласт;
  • Исполнение 9 – это фланцы плоские с пазом под фторопласт;

Фланцы плоские монтируются на трубопровод с помощью сварки, а между собой крепятся с помощью болтов или шпилек. Внутренний диаметр плоских фланцев немного превышает наружный диаметр трубы, на которую они монтируются. Поэтому для того, чтобы установить плоский фланец, он сначала надевается на трубу, а затем приваривается к ней газо или электросваркой. Выбирая исполнение плоского фланца, следует учитывать исполнение ответного фланца.

Плоские фланцы, в зависимости от своего исполнения, могут выдерживать давление от 0,1 МПа до 2,5МПа, а диаметр плоских фланцев варьируется от 10мм до 2400мм. В нижеприведенной таблице указаны все виды фланцев плоских по ГОСТ 12820-80, поставляемых нашей компанией, а также характеристики данных фланцев:

Фланцы плоские по ГОСТ 12820-80:
Dу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кг
10х0,1 0,25 10х0,6 0,3 10х1,0 0,4 10х1,6 0,5 10х2,5 0,6
15х0,1 0,29 15х0,6 0,35 15х1,0 0,5 15х1,6 0,6 15х2,5 0,7
20х0,1 0,45 20х0,6 0,53 20х1,0 0,75 20х1,6 0,8 20х2,5 1
25х0,1 0,55 25х0,6 0,64 25х1,0 0,9 25х1,6 1,2 25х2,5 1,2
32х0,1 0,79 32х0,6 1,0 32х1,0 1,4 32х1,6 1,6 32х2,5 1,8
40х0,1 0,91 40х0,6 1,2 40х1,0 1,7 40х1,6 1,9 40х2,5 2,1
50х0,1 1,0 50х0,6 1,3 50х1,0 2 50х1,6 2,5 50х2,5 2,7
65х0,1 1,4 65х0,6 1,6 65х1,0 2,7 65х1,6 3,3 65х2,5 3,2
80х0,1 1,8 80х0,6 2,4 80х1,0 3,2 80х1,6 3,7 80х2,5 4
100х0,1 2,1 100х0,6 2,8 100х1,0 3,8 100х1,6 4,7 100х2,5 5,6
125х0,1 2,5 125х0,6 3,6 125х1,0 5,4 125х1,6 6,2 125х2,5 8,2
150х0,1 3,5 150х0,6 4,5 150х1,0 6,7 150х1,6 8 150х2,5 10,2
200х0,1 4,6 200х0,6 5,8 200х1,0 8,1 200х1,6 10,2 200х2,5 13,2
250х0,1 6,9 250х0,6 7,6 250х1,0 10,6 250х1,6 14,4 250х2,5 18,7
300х0,1 9,2 300х0,6 10,2 300х1,0 12,9 300х1,6 17,5 300х2,5 23,5
350х0,1 10,3 350х0,6 12,5 350х1,0 15,8 350х1,6 22,6 350х2,5 34,5
400х0,1 11,5 400х0,6 15,1 400х1,0 21,5 400х1,6 30,5 400х2,5 44,2
450х0,1 14,4 450х0,6 17,1 450х1,0 22,6 450х1,6 39 450х2,5 51,4
500х0,1 16 500х0,6 19,6 500х1,0 28 500х1,6 56,5 500х2,5 66,8
600х0,1 21 600х0,6 26,1 600х1,0 39 600х1,6 79 600х2,5 89,5
700х0,1 28,7 700х0,6 36,4 700х1,0 59 700х1,6 84,4 700х2,5 125
800х0,1 36,2 800х0,6 41,7 800х1,0 78 800х1,6 103 800х2,5 178
900х0,1 44,2 900х0,6 55,1 900х1,0 95 900х1,6 129 - -
1000х0,1 55,6 1000х0,6 64,4 1000х1,0 119 1000х1,6 180 - -
1200х0,1 62,4 1200х0,6 99 1200х1,0 198 1200х1,6 298 - -
1400х0,1 77,6 1400х0,6 162 1400х1,0 279 - - - -
1600х0,1 94,3 1600х0,6 204 1600х1,0 423 - - - -
1800х0,1 117 - - - - - - - -
2000х0,1 133 - - - - - - - -
2200х0,1 191 - - - - - - - -
2400х0,1 238 - - - - - - - -

Ниже приведен пример условного обозначения плоских фланцев по ГОСТ 12820-80:

Фланец плоский приварной, исполнения 1, с условным проходом 80мм, на давление 2,5МПа из стали марки 20 :

Фланец 1-80х25 ст. 20 ГОСТ 12820-80

Фланец плоский приварной, исполнения 2, с условным проходом 150мм, на давление 1,6МПа из стали марки 09Г2С:

Фланец 2-150х16 ст.09Г2С ГОСТ 12820-80

Пользуясь вышеприведенной таблицей на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в данной таблице указан вес всех плоских фланцев по ГОСТ 12820-80.

Если Вам требуются остальные характеристики плоских фланцев по ГОСТ 12820-80, то вы можете посмотреть их в ГОСТ 12820-80, который можно скачать на нашем сайте.

Наша компания может поставлять фланцы плоские приварные по ГОСТ 12820-80 из различных марок стали, таких как: сталь 20 и 09г2с (фланцы плоские стальные), сталь 12х18н10т и 10х17н13м2т (фланцы плоские нержавеющие), сталь 15х5м (фланцы плоские жаропрочные) и д.р.

Помимо российских нормативных документов, наша компания поставляет фланцы плоские приварные, изготовленные по американским стандартам: ANSI B16. 5 и ANSI B16.47.

На все фланцы плоские стальные, поставляемые нашей компанией, выдаются паспорта качества, разрешение на применение, а также сертификат соответствия.

Возможно изготовление фланцев плоских стальных других диаметров и из других марок стали, а также по чертежам и эскизам заказчика.

Если у вас остались вопросы, связанные с плоскими фланцами, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343) 361 2377

Изготавливаемая продукция: Фланцы ГОСТ 12820-80

Фланцы стальные по ГОСТ 12820, ГОСТ 33259-2015

Фланец стальной приварной ГОСТ 12820-80, ГОСТ 33259-2015

Фланцы плоские приварные - это круглые металлические детали с отверстиями для болтов и шпилек, предназначенные для прочного соединения водопроводных, газопроводных, канализационных и других труб между собой, а так же для подключения к запорной арматуре. Стальные плоские фланцы под приварку производят по ГОСТ 33259-2015 (ранее ГОСТ 12820-80) диаметрами от 15мм до 2000мм и рабочим давлением от 0.6 МПа (6 атм.) до 2,5 Мпа (25 атм.). Эксплуатация стальных фланцев происходит при температуре от -70°C до +300°C.

На сегодняшний день плоские приварные фланцы производят из следующих марок стали:

  • Сталь 20, 25 по ГОСТ 1050-88
  • Сталь 09Г2С по ГОСТ 19281-89
  • Ст3сп по ГОСТ 380-94
  • Сталь 12Х18Н9Т по ГОСТ 7769-82
  • Сталь 10Г2 по ГОСТ 4543-71
  • Сталь 15Х5М по ГОСТ 4543-71

В зависимости от марки стали, из которой производят стальные приварные фланцы, они могут эксплуатироваться в разных температурных условиях:

Марка сталиТемпература применения
Ст3сп, 20, 25от -30°C до +300°C
09Г2С, 10Г2от -70°C до +300°C
15Х5М, 12Х18Н9Тот -40°C до +300°C



Размеры стальных плоских приварных фланцев.

PN = 0,6 МПа (6 атм.)
Условный диаметр, DN, мм.Наружные диаметр
D, мм.
Диаметр по болтовым отверстиям
D1, мм.
Внутренний диаметр
dв, мм.
Толщина фланца
b, мм.
Диаметр болтовых отверстий
d, мм.
Количество отверстий
n, шт.
Масса, кг.
DN 1580,055,019,010,011,040,3
DN 2090,065,026,012,011,040,5
DN 25100,075,033,012,011,040,6
DN 32120,090,039,013,014,041,0
DN 40130,0100,046,013,014,041,2
DN 50140,0110,059,013,014,041,3
DN 65160,0130,078,013,014,041,6
DN 80185,0150,091,015,018,042,4
DN 100205,0170,0110,015,018,042,8
DN 125235,0200,0135,017,018,083,9
DN 150260,0225,0161,017,018,084,4
DN 200315,0280,0222,019,018,085,9
DN 250370,0335,0273,020,018,0127,7
DN 300435,0395,0325,020,022,01210,3
DN 350485,0445,0377,022,022,01212,6
DN 400535,0495,0426,024,022,01615,2
DN 450590,0550,0480,024,022,01617,3
DN 500640,0600,0530,025,022,01619,7
DN 600755,0705,0630,025,026,02026,2
DN 800975,0920,0820,027,030,02446,1
DN 10001175,01120,01020,031,030,02864,4
DN 12001400,01340,01220,034,033,03299,0
PN = 1,0 МПа (10 атм. )
Условный диаметр, DN, мм.Наружные диаметр
D, мм.
Диаметр по болтовым отверстиям
D1, мм.
Внутренний диаметр
dв, мм.
Толщина фланца
b, мм.
Диаметр болтовых отверстий
d, мм.
Количество отверстий
n, шт.
Масса, кг.
DN 1595,065,019,010,014,040,5
DN 20105,075,026,012,014,040,7
DN 25115,085,033,012,014,040,9
DN 32135,0100,039,014,018,041,4
DN 40145,0110,046,015,018,041,7
DN 50160,0125,059,015,018,042,1
DN 65180,0145,078,017,018,042,8
DN 80195,0160,091,017,018,043,2
DN 100215,0180,0110,019,018,083,9
DN 125245,0210,0135,021,018,085,4
DN 150280,0240,0161,021,022,086,6
DN 200335,0295,0222,021,022,088,1
DN 250390,0350,0273,023,022,01210,7
DN 300440,0400,0325,024,022,01212,9
DN 350500,0460,0377,024,022,01615,9
DN 400565,0515,0426,026,026,01621,6
DN 450615,0565,0480,026,026,02022,8
DN 500670,0620,0530,028,026,02027,7
DN 600780,0725,0630,031,030,02039,4
DN 8001010,0950,0820,037,033,02479,2
DN 10001220,01160,01020,043,033,028118,4
DN 12001455,01380,01220,051,039,032197,4
PN = 1,6 МПа (16 атм)
Условный диаметр, DN, мм. Наружные диаметр
D, мм.
Диаметр по болтовым отверстиям
D1, мм.
Внутренний диаметр
dв, мм.
Толщина фланца
b, мм.
Диаметр болтовых отверстий
d, мм.
Количество отверстий
n, шт.
Масса, кг.
DN 1595,065,019,012,014,040,6
DN 20105,075,026,014,014,040,9
DN 25115,085,033,016,014,041,2
DN 32135,0100,039,016,018,041,6
DN 40145,0110,046,017,018,041,9
DN 50160,0125,059,019,018,042,6
DN 65180,0145,078,021,018,043,4
DN 80195,0160,091,021,018,043,7
DN 100215,0180,0110,023,018,084,7
DN 125245,0210,0135,025,018,086,4
DN 150280,0240,0161,025,022,087,8
DN 200335,0295,0222,027,022,01210,1
DN 250405,0355,0273,028,026,01214,5
DN 300460,0410,0325,028,026,01217,8
DN 350520,0470,0377,030,026,01622,9
DN 400580,0525,0426,034,030,01631,0
DN 450640,0585,0480,038,030,02039,6
DN 500710,0650,0530,044,033,02057,0
DN 600840,0770,0630,045,039,02080,0
DN 8001020,0950,0820,049,039,024104,4
DN 10001255,01170,01020,058,045,028179,3
DN 12001485,01390,01220,071,052,032297,8
PN = 2,5 МПа (25 атм)
Условный диаметр, DN, мм. Наружные диаметр
D, мм.
Диаметр по болтовым отверстиям
D1, мм.
Внутренний диаметр
dв, мм.
Толщина фланца
b, мм.
Диаметр болтовых отверстий
d, мм.
Количество отверстий
n, шт.
Масса, кг.
DN 1595,065,019,014,014,040,7
DN 20105,075,026,016,014,040,9
DN 25115,085,033,016,014,041,2
DN 32135,0100,039,018,018,041,8
DN 40145,0110,046,019,018,042,2
DN 50160,0125,059,021,018,042,7
DN 65180,0145,078,021,018,083,2
DN 80195,0160,091,023,018,084,1
DN 100230,0190,0110,025,022,085,9
DN 125270,0220,0135,027,026,088,3
DN 150300,0250,0161,027,026,0810,1
DN 200360,0310,0222,029,026,01213,3
DN 250425,0370,0273,031,030,01218,9
DN 300485,0430,0325,032,030,01623,9
DN 350550,0490,0377,038,033,01634,4
DN 400610,0550,0426,040,033,01644,6
DN 500730,0660,0530,048,039,02067,3
DN 600840,0770,0630,049,039,02090,9
DN 8001075,0990,0820,063,045,024181,4

Купить стальные приварные фланцы по ГОСТ 33259-2015 (ГОСТ 12820-80) можно в компании АЛЬФАВОДОСТРОЙ. Для получения более подробной информации о цене и наличии обращайтесь к специалистам нашей компании по телефону +7 (812) 326-05-72 или по электронной почте: [email protected].

Фланец ГОСТ 12820 плоский в наличии на складе. Цена на фланцы в Москве

Наиболее востребованными являются фланец плоский приварной или фланец приварной в стык (воротниковый). Основное их различие – это форма. Плоские фланцы изготавливаются по ГОСТ 12820-80 (ГОСТ Р 54432-11 тип 01) и представляют собой широкое кольцо с цилиндрическим выступом. Воротниковый фланец ГОСТ 12821-80 (ГОСТ Р 54432-11 тип 11) кроме вышеуказанного выступа с противоположной стороны имеет конусообразный выступ.

Отличаются они и способом приварки к трубе.  У плоского фланца внутренний диаметр лишь немного больше внешнего диаметра трубы, к которой он крепится. Таким образом, плоский фланец монтируется путем насадки на трубу, а затем приваривают. Помимо разницы в способе приварки к трубе, отличаются плоский и воротниковый фланец и условиями эксплуатации. Фланцы плоские используют  при Ду 0,1 д - 2,5 МПа, а воротниковые  0,1 -20 МПа.

Фланцы плоские ГОСТ 12820-80 обладают всеми преимуществами соединительных фланцев, однако, благодаря низкой материалоемкости, их отличает низкая цена. Фланец плоский является наиболее востребованной соединительной деталью. Фланцы стальные плоские приварные имеют самое широкое применение во многих промышленных отраслях. Используются фланцы плоские приварные в условиях, когда давление среды составляет не более 2,5 Мпа, а температура находится в диапазоне  -70°C  - +300°C.  Применяют  фланец плоский для соединения  труб в разных сферах экономики – энергетике, химической и нефтегазовой промышленности, в ЖКХ и др.

При выборе фланца важно обратить внимание на такие моменты:

  • конструкция фланцев не предполагает наличие изгибающего момента;
  • Номинально давление приближенно к максимальному давлению только при комнатной температуре;
  • При повышении температуры для  одного и того же Ру рабочее давление существенно снижается. Ру  подбирается согласно ГОСТ 356-80.

Например – если будет использоваться фланец плоский  сталь  20 при 300°C и давлении до 5 кгс/см2, то необходимо выбрать фланец Ру 10 кгс/см2. Однако для этой же среды можно взять нержавеющий фланец из стали 12Х18Н10Т тогда  Ру можно взять 6 кгс/см2.

Производство плоских фланцев

  • Изготавливаются плоские фланцы методом штамповки, ковки, вырезки из стального листа и др. При изготовлении фланцев из легированной стали они должны пройти термическую обработку. ГОСТ 12816-80 предусматривает применение таких материалов при изготовлении фланцев:
  • Ст3кп от 2-й категории и выше, сталь 20 и сталь 25 – для общего применения при умеренном климате;
  • 15ХМ – жаропрочные плоские фланцы;
  • 09Г2С, 10Г2 – этот вид фланцев рассчитан на применение в холодном климате;
  • 12Х18Н9Т (12Х18Н10Т) – нержавеющие фланцы.

Компания "Медэкс Энерго" предлагает самый широкий выбор фланцев различных конструкций и областей применения. Купить фланцы плоские вы можете, перейдя в  прайс и выбрав нужную вам позицию. В каталоге указан тип фланца, его рабочие параметры, размер вес и цена. Чтобы заказать у нас фланцы вам необходимо добавить выбранный  товар в корзину. После оформления заявки наши менеджеры свяжутся с Вами.

Также наши специалисты предоставят вам любую консультацию по применению фланцев  при различных условиях эксплуатации и параметрах рабочей среды.

Другие разделы

Фланцы плоские стальные по ГОСТ 12820-80. Ду 15

Фланцы плоские стальные PN = 0,6 МПа (6 кгс/см2)



Ду

D1

b

D

D2

n

болты или шпильки

Масса, кг




размеры, мм



10

50

15

10

75

35

4

М10

0,31



15

55

19

80

40

0,33



20

65

26

12

90

50

0,53



25

75

33

100

60

0,64



32

90

39

13

120

70

М12

1,01



40

100

46

13

130

80

1,21



50

110

59

140

90

1,33



65

130

78

160

110

1,63



80

150

91

15

185

128

М16

2,44



100

170

110

205

148

2,85



125

200

135

17

235

178

8

3,88



150

225

161

260

202

4,39



(175)

255

196

19

290

232

5,36



200

280

222

315

258

5,89



(225)

305

245

340

282

6,60



250

335

273

20

370

312

12

7,67



300

395

325

20

435

365

М20

10,28



350

445

377

22

485

415

12,58



400

495

426

24

535

465

16

15,20



(450)

550

480

590

520

17,25



500

600

530

25

640

570

20

19,72



600

705

630

25

755

670

М24

26,24



(700)

810

720

27

860

775

24

36,68



800

920

820

975

880

М27

46,14



(900)

1020

920

29

1075

980

55,10



1000

1120

1020

31

1175

1080

28

64,40



1200

1340

1220

34

1400

1295

32

М30

99,11



1400

1560

1420

43

1620

1510

36

162,03







Фланцы плоские стальные PN = 1,0 МПа (10 кгс/см2)



Ду

D1

b

D

D2

n

болты или шпильки

Масса, кг




размеры, мм



10

60

15

10

90

42

4

М12

0,46



15

65

19

95

47

0,51



20

75

26

12

105

58

0,74



25

85

33

115

68

0,89



32

100

39

14

135

78

М16

1,40



40

110

46

15

145

88

1,71



50

125

59

160

102

2,06



65

145

78

17

180

122

2,80



80

160

91

195

133

8

3,19



100

180

110

19

215

158

3,96



125

210

135

21

245

184

5,40



150

240

161

280

212

М20

6,62



(175)

270

196

310

242

7,32



200

295

222

335

268

8,05



(225)

325

245

365

295

9,30



250

350

273

23

390

320

12

10,65



300

400

325

24

440

370

12,90



350

460

377

500

430

16

15,85



400

515

426

26

565

482

М24

21,56



(450)

565

480

615

532

20

22,76



500

620

530

28

670

585

27,70



600

725

630

31

780

685

М27

39,40



(700)

840

720

34

895

800

24

59,52



800

950

820

37

1010

905

М30

79,22



(900)

1050

920

40

1110

1005

28

94,22



1000

1160

1020

43

1220

1110

117,56



1200

1380

1222

51

1455

1330

32

М36

196,33



1400

1590

1420

60

1675

1530

36

М42

275,25




Фланец стальной PN = 1,6 МПа (16 кгс/см2)



Ду

D1

b

D

D2

n

болты или шпильки

Масса, кг




размеры, мм



10

60

15

12

90

42

4

М12

0,54



15

65

19

95

47

0,61



20

75

26

14

105

58

0,86



25

85

33

16

115

68

1,17



32

100

39

135

78

М16

1,58



40

110

46

17

145

88

1,96



50

125

59

19

160

102

2,58



65

145

78

21

180

122

3,42



80

160

91

195

133

8

3,71



100

180

110

23

215

158

4,73



125

210

135

25

245

184

6,38



150

240

161

280

212

М20

7,81



(175)

270

196

310

242

8,64



200

295

222

27

335

268

12

10,10



(225)

325

245

365

295

11,70



250

355

273

28

405

320

М24

14,49



300

410

325

28

460

370

17,78



350

470

377

30

520

430

16

22,88



400

525

426

34

580

482

М27

31,00



(450)

585

480

38

640

532

20

39,64



500

650

530

44

710

585

М30

57,01



600

770

630

45

840

685

М33

80,03




Фланец стальной PN = 2,5 МПа (25 кгс/см2)



Ду

D1

b

D

D2

n

болты или шпильки

Масса, кг




размеры, мм



10

60

15

14

90

42

4

М12

0,63



15

65

19

95

47

0,70



20

75

26

16

105

58

0,98



25

85

33

115

68

1,17



32

100

39

18

135

78

М16

1,77



40

110

46

19

145

88

2,18



50

125

59

21

160

102

2,71



65

145

78

180

122

8

3,22



80

160

91

23

195

133

4,06



100

190

110

25

230

158

М20

5,92



125

220

135

27

270

184

М24

8,26



150

250

161

300

212

10,12



(175)

280

196

29

330

242

12

11,49



200

310

222

360

278

13,34



(225)

340

245

31

395

305

М27

16,93



250

370

273

425

335

18,90



300

430

325

32

485

390

16

23,95



350

490

377

38

550

450

М30

34,35



400

550

426

40

610

505

М33

44,62



(450)

600

480

44

660

555

20

51,80



500

660

530

48

730

615

67,30





Фланцы стальные плоские приварные ГОСТ 12820-80

.

Фланцы плоские приложения для трубопроводной арматуры и оборудования.
При этом плоский фланец приварной "надевается" на трубу и приваривается двумя швами по окружности трубы.


Краткие технические характеристики:

Условное давление,

ПН (Ру), МПа

0,1; 0,25

0,6; 1,0

1,6

2,5

Условный диаметр,

Dу, мм

10-2400

10-1600

10-1200

10-800

Температура

От -70 до + 300 °

Материал

сталь 3сп, 20, 25,

09Г2С, 10Г2,

15Х5М, 12Х18Н10Т

Стальные плоские приварные фланцы трубопроводов и соединительных частей, а также присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров.

Пример условного обозначения при правильном круглого стального приварного фланца Dу 100 мм на Ру 1,6 МПа (16,0 атм) из стали 20 исполнения 1 (с соединительным выступом):

Фланец плоский 1-100-16 ст.20 ГОСТ 12820.

PN = 0,6 МПа (6 кгс / см 2 )

D у , мм

D, мм
D 1 , мм
d в , мм
б , мм
d , мм
отверстий n , шт.
Масса, кг
15 80 55 19 10 11 4 0,33
20 90 65 26 12 0,53
25 100 75 33 12 0,64
32 120 90 39 13 14 1,01
40 130 100 46 13 1,21
50 140 110 59 13 1,33
65 160 130 78 13 1,63 9001 4
80 185 150 91 15 18 2,44
100 205 170 110 15 2, 85
125 235 200 135 17 8 3,88
150 260 225 161 17 4 , 39
200 315 280 222 19 5,89
250 370 335 273 20 12 7,67
300 435 395 325 20 22 10,28
350 485 445 377 22 12,58
400 535 495 426 24 16 15,2
500 640 600 530 25 19,72
600 755 705 630 25 26 20 26,24
800 975 920 820 27 30 24 46,14
1 000 1 175 1120 1020 31 28 64,36
1200 1400 1 340 1220 34 33 32 99,03


Фланец плоский PN = 1,0 МПа (10 кгс / см 2 )

9002 5 1455

D у , мм

D, мм
D 1 , мм
d в , мм
б , мм
d , мм
отверстий n , шт.
Масса, кг
15 95 65 19 10 14 4 0,51
20 105 75 26 12 0,74
25 115 85 33 12 0,89
32 135 100 39 14 18 1,4
40 145 110 46 15 1,71
50 160 125 59 15 2,06
65 180 145 78 17 2,8 9001 4
80 195 160 91 17 3,19
100 215 180 110 19 8 3, 96
125 245 210 135 21 5,4
150 280 240 161 21 22 6 , 62
200 335 295 222 21 8,05
250 390 350 273 23 12 10,65
300 440 400 325 24 12,9 9001 4
350 500 460 377 24 16 15,85
400 565 515 426 26 26 21,56
500 670 620 530 28 20 27,7
600 780 725 630 31 30 39,4
800 1010 950 820 37 33 24 79,16
1000 1220 1160 1020 43 28 118,43
1200 1380 1220 51 39 32 197,44

Фланец плоский PN = 1,6 МПа (16 кгс / см 2 )

D у , мм

D, мм
D 1 , мм
d в , мм
б , мм
d , мм
отверстий n , шт.
Масса, кг
15 95 65 19 12 14 4 0,61
20 105 75 26 14 0,86
25 115 85 33 16 1,17
32 135 100 39 16 18 1,58
40 145 110 46 17 1,96
50 160 125 59 19 2,58
65 180 145 78 21 3,42 90 014
80 195 160 91 21 3,71
100 215 180 110 23 8 4, 73
125 245 210 135 25 6,38
150 280 240 161 25 22 7 , 81
200 335 295 222 27 12 10,1
250 405 355 273 28 26 14,49
300 460 410 325 28900 14 17,78
350 520 470 377 30 16 22,88
400 580 525 426 34 30 31
500 710 650 530 44 33 20 57,01
600 840 770 630 45 39 80,03
800 1020 950 820 49 24 104,41
1000 1255 1170 1020 58 45 28 179,37
1200 1485 1390 1220 71 52 32 297,78

Фланец плоский PN = 2,5 МПа (25 кгс / см 2 )

D у , мм

D, мм
D 1 , мм
d в , мм
б , мм
d , мм
количество отверстий n , шт.
Масса, кг
15 95 65 19 14 14 4 0,7
20 105 75 26 16 1
25 115 85 33 16 1,2
32 135 100 39 18 18 1,8
40 145 110 46 19 2,2
50 160 125 59 21 2,7
65 180 145 78 21 8 3,2
80 195 160 91 23 4,1
100 230 190 110 25 22 5,9
125 270 220 135 27 26 8,3
150 300 250 161 27 10,1
200 360 310 222 29 12 13,3
250 425 370 273 31 30 18,9
300 485 430 325 32 16 23,9
350 550 490 377 38 33 34,4
400 610 550 426 40 44,6
500 730 660 530 48 39 20 67,3
600 840 770 630 49 90,87
800 1075 990 820 63 45 24 181,43

Компания Хит Комплект занимается производством плоских фланцев по чертежам заказчика.

Вернуться в раздел

Фланцы плоские стальные по ГОСТ 12820-80. Ду 15

Фланцы плоские стальные PN = 0,6 МПа (6 кгс / см2)

Ду

Д 1

б

Д

Д 2

n

болты или шпильки

Масса, кг

размеры, мм

10

50

15

10

75

35

4

М10

0,31

15

55

19

80

40

0,33

20

65

26

12

90

50

0,53

25

75

33

100

60

0,64

32

90

39

13

120

70

М12

1,01

40

100

46

13

130

80

1,21

50

110

59

140

90

1,33

65

130

78

160

110

1,63

80

150

91

15

185

128

М16

2,44

100

170

110

205

148

2,85

125

200

135

17

235

178

8

3,88

150

225

161

260

202

4,39

(175)

255

196

19

290

232

5,36

200

280

222

315

258

5,89

(225)

305

245

340

282

6,60

250

335

273

20

370

312

12

7,67

300

395

325

20

435

365

М20

10,28

350

445

377

22

485

415

12,58

400

495

426

24

535

465

16

15,20

(450)

550

480

590

520

17,25

500

600

530

25

640

570

20

19,72

600

705

630

25

755

670

М24

26,24

(700)

810

720

27

860

775

24

36,68

800

920

820

975

880

М27

46,14

(900)

1020

920

29

1075

980

55,10

1000

1120

1020

31

1175

1080

28

64,40

1200

1340

1220

34

1400

1295

32

М30

99,11

1400

1560

1420

43

1620

1510

36

162,03

Фланцы плоские стальные PN = 1,0 МПа (10 кгс / см2)

Ду

Д 1

б

Д

Д 2

n

болты или шпильки

Масса, кг

размеры, мм

10

60

15

10

90

42

4

М12

0,46

15

65

19

95

47

0,51

20

75

26

12

105

58

0,74

25

85

33

115

68

0,89

32

100

39

14

135

78

М16

1,40

40

110

46

15

145

88

1,71

50

125

59

160

102

2,06

65

145

78

17

180

122

2,80

80

160

91

195

133

8

3,19

100

180

110

19

215

158

3,96

125

210

135

21

245

184

5,40

150

240

161

280

212

М20

6,62

(175)

270

196

310

242

7,32

200

295

222

335

268

8,05

(225)

325

245

365

295

9,30

250

350

273

23

390

320

12

10,65

300

400

325

24

440

370

12,90

350

460

377

500

430

16

15,85

400

515

426

26

565

482

М24

21,56

(450)

565

480

615

532

20

22,76

500

620

530

28

670

585

27,70

600

725

630

31

780

685

М27

39,40

(700)

840

720

34

895

800

24

59,52

800

950

820

37

1010

905

М30

79,22

(900)

1050

920

40

1110

1005

28

94,22

1000

1160

1020

43

1220

1110

117,56

1200

1380

1222

51

1455

1330

32

М36

196,33

1400

1590

1420

60

1675

1530

36

М42

275,25

Фланец стальной PN = 1,6 МПа (16 кгс / см2)

Ду

Д 1

б

Д

Д 2

n

болты или шпильки

Масса, кг

размеры, мм

10

60

15

12

90

42

4

М12

0,54

15

65

19

95

47

0,61

20

75

26

14

105

58

0,86

25

85

33

16

115

68

1,17

32

100

39

135

78

М16

1,58

40

110

46

17

145

88

1,96

50

125

59

19

160

102

2,58

65

145

78

21

180

122

3,42

80

160

91

195

133

8

3,71

100

180

110

23

215

158

4,73

125

210

135

25

245

184

6,38

150

240

161

280

212

М20

7,81

(175)

270

196

310

242

8,64

200

295

222

27

335

268

12

10,10

(225)

325

245

365

295

11,70

250

355

273

28

405

320

М24

14,49

300

410

325

28

460

370

17,78

350

470

377

30

520

430

16

22,88

400

525

426

34

580

482

М27

31,00

(450)

585

480

38

640

532

20

39,64

500

650

530

44

710

585

М30

57,01

600

770

630

45

840

685

М33

80,03

Фланец стальной PN = 2,5 МПа (25 кгс / см2)

Ду

Д 1

б

Д

Д 2

n

болты или шпильки

Масса, кг

размеры, мм

10

60

15

14

90

42

4

М12

0,63

15

65

19

95

47

0,70

20

75

26

16

105

58

0,98

25

85

33

115

68

1,17

32

100

39

18

135

78

М16

1,77

40

110

46

19

145

88

2,18

50

125

59

21

160

102

2,71

65

145

78

180

122

8

3,22

80

160

91

23

195

133

4,06

100

190

110

25

230

158

М20

5,92

125

220

135

27

270

184

М24

8,26

150

250

161

300

212

10,12

(175)

280

196

29

330

242

12

11,49

200

310

222

360

278

13,34

(225)

340

245

31

395

305

М27

16,93

250

370

273

425

335

18,90

300

430

325

32

485

390

16

23,95

350

490

377

38

550

450

М30

34,35

400

550

426

40

610

505

М33

44,62

(450)

600

480

44

660

555

20

51,80

500

660

530

48

730

615

67,30

Фланец стальной плоский

Фланцы стальные плоские ГОСТ 12820-80

Фланец стальной конструкции предназначенного для соединения трубопроводов под давлением от 0,1 МПа до 2,5 МПа (от кгс / см 2 до 25 кгс / см 2 ) и температура среды от -40 ° С до +300 ° С.

Фланцы имеют уплотнительные поверхности исполнениями 1, 2, 3 . Допускается изготовление фланцев с уплотнительной поверхностью исполнение 4, 5, 8 и 9.

Фланцы стальные плоские по ГОСТ 12820-80 имеют присоединительные размеры и размеры уплотнительных поверхностей ГОСТ 12815-80.

Технические требования, материал фланцев, крепежных и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80

.

Диаметр условный

Диаметр
наружный

Диаметр
по болтовым
отверстиям
D0, мм

Диаметр
внутренний

Толщина
фланца

Диаметр
болтовых
отверстий
d0, мм

Количество
отверстий

Масса,

Dy, мм

D, мм

dв, мм

b, мм

н, шт.

кг.

PN = 0,6 МПа (6 кгс / см 2 )

Фланец стальной Ду15

80

55

19

10

11

4

0,33

Фланец стальной Ду20

90

65

26

12

11

4

0,53

Фланец стальной Ду25

100

75

33

12

11

4

0,64

Фланец стальной Ду32

120

90

39

13

14

4

1,01

Фланец стальной Ду40

130

100

46

13

14

4

1,21

Фланец стальной Ду50

140

110

59

13

14

4

1,33

Фланец стальной Ду65

160

130

78

13

14

4

1,63

Фланец стальной Ду80

185

150

91

15

18

4

2,44

Фланец стальной Ду100

205

170

110

15

18

4

2,85

Фланец стальной Ду125

235

200

135

17

18

8

3,88

Фланец стальной Ду150

260

225

161

17

18

8

4,39

Фланец стальной Ду200

315

280

222

19

18

8

5,89

Фланец стальной Ду250

370

335

273

20

18

12

7,67

Фланец стальной Ду300

435

395

325

20

22

12

10,28

Фланец стальной Ду350

485

445

377

22

22

12

12,58

Фланец стальной Ду400

535

495

426

24

22

16

15,2

Фланец стальной Ду500

640

600

530

25

22

16

19,72

Фланец стальной Ду600

755

705

630

25

26

20

26,24

Фланец стальной Ду800

975

920

820

27

30

24

46,14

Фланец стальной Ду1000

1175

1120

1020

31

30

28

64,36

Фланец стальной Ду1200

1400

1340

1220

34

33

32

99,03

PN = 1,0 МПа (10 кгс / см 2 )

15

95

65

19

10

14

4

0,51

20

105

75

26

12

14

4

0,74

25

115

85

33

12

14

4

0,89

32

135

100

39

14

18

4

1,4

40

145

110

46

15

18

4

1,71

50

160

125

59

15

18

4

2,06

65

180

145

78

17

18

4

2,8

80

195

160

91

17

18

4

3,19

100

215

180

110

19

18

8

3,96

125

245

210

135

21

18

8

5,4

150

280

240

161

21

22

8

6,62

200

335

295

222

21

22

8

8,05

250

390

350

273

23

22

12

10,65

300

440

400

325

24

22

12

12,9

350

500

460

377

24

22

16

15,85

400

565

515

426

26

26

16

21,56

500

670

620

530

28

26

20

27,7

600

780

725

630

31

30

20

39,4

800

1010

950

820

37

33

24

79,16

1000

1220

1160

1020

43

33

28

118,43

1200

1455

1380

1220

51

39

32

197,44

PN = 1,6 МПа (16 кгс / см 2 )

15

95

65

19

12

14

4

0,61

20

105

75

26

14

14

4

0,86

25

115

85

33

16

14

4

1,17

32

135

100

39

16

18

4

1,58

40

145

110

46

17

18

4

1,96

50

160

125

59

19

18

4

2,58

65

180

145

78

21

18

4

3,42

80

195

160

91

21

18

4

3,71

100

215

180

110

23

18

8

4,73

125

245

210

135

25

18

8

6,38

150

280

240

161

25

22

8

7,81

200

335

295

222

27

22

12

10,1

250

405

355

273

28

26

12

14,49

300

460

410

325

28

26

12

17,78

350

520

470

377

30

26

16

22,88

400

580

525

426

34

30

16

31

500

710

650

530

44

33

20

57,01

600

840

770

630

45

39

20

80,03

800

1 020

950

820

49

39

24

104,41

1000

1255

1170

1020

58

45

28

179,37

1200

1485

1390

1220

71

52

32

297,78

PN = 2,5 МПа (25 кгс / см 2 )

15

95

65

19

14

14

4

0,7

20

105

75

26

16

14

4

0,98

25

115

85

33

16

14

4

1,17

32

135

100

39

18

18

4

1,77

40

145

110

46

19

18

4

2,18

50

160

125

59

21

18

4

2,71

65

180

145

78

21

18

8

3,22

80

195

160

91

23

18

8

4,06

100

230

190

110

25

22

8

5,92

125

270

220

135

27

26

8

8,26

150

300

250

161

27

26

8

10,12

200

360

310

222

29

26

12

13,34

250

425

370

273

31

30

12

18,9

300

485

430

325

32

30

16

23,95

350

550

490

377

38

33

16

34,35

400

610

550

426

40

33

16

44,62

500

730

660

530

48

39

20

67,3

600

840

770

630

49

39

20

90,87

800

1075

990

820

63

45

24

181,43


Пример условного обозначения фланца плоского приварного Ду 50 мм на Ру 1,0 МПа (10 кг / см 2 ) исполнение 1:

Фланец 1-50-10 ГОСТ 12820-80.


Заказать фланцы плоские стальные

Фланец плоский приварной по ГОСТ 12820-80

Плоский фланец - фланец рассчитанный на рабочее давление от 0,1 до 2,5 МПа. Плоские фланцы отличаются от воротниковых отсутствием воротника или юбки.

Фланцы стальные плоские приварные получили широкое применение практически во всех областях промышленности и производства. Эти фланцы и фланцы соединения на их основе конструктивно достаточно просты, их легко и технологично изготавливать и выполнять.

Простота конструкции фланцев очень удобна при монтаже, ремонте и эксплуатации отдельных узлов и агрегатов. Изготовление плоского регламентирует ГОСТ 12820-80, особенность этих фланцев является легким способом монтажа соединения с ответными элементами. Плоские фланцы одеваются сверху на трубу и фиксируются сваркой.

Плоские фланцы соединения к соединительным частям, соединительным частям машин, патрубков аппаратов и резервуаров. Широкая область применения обусловлена ​​и большим диапазоном рабочих температур, которая находится в диапазоне от минус 70 до плюс 300 градусов Цельсия.Применение материалов и материалов в изготовлении спектра применения фланцев плоских и фланцевых соединений на их основе еще шире.

Производство фланцев стальных плоских приварных.

Механические свойства для использования в разных климатических и различных жидкостных, воздушных и других эксплуатационных средах. В европейской умеренно-климатической климатической зоне низкоуглеродистая сталь 3, 20, в северной климатической зоне, целесообразно применять морозостойкую сталь 09Г2С, в климатической зоне с высокой влажностью рекомендовано применение стали 12Х18Н10Т.Получается, что при производстве и изготовлении фланцев стальных плоских приварных и соединений на их основе, нужно руководствоваться климатической зоной, в которой будут эксплуатироваться фланцевые соединения.

Второй немаловажный фактор - рабочая среда. Рабочей средой при использовании плоских стальных фланцев, как правило, являются несколько сред. Это вода (горячая и холодная), пар, газ, нефть, канализационные продукты, воздух, многие виды кислот и других агрессивных жидкостей и газов.Эти химически активные рабочие среды подразумевают, для конструирования, монтажа, ремонта использовать фланцы стальные приварные и фланцевые соединения, изготовленные из средне и высоколегированных сталей.

Общее использование фланцев стальных плоских приварных и фланцевых соединений на их основе в российской промышленности и производстве, на просторах СНГ и Единого Таможенного Союза очень велико. Применяются этот тип фланцев практически повсеместно, от сетей жилищно-коммунального хозяйства до аэрокосмического комплекса и самолетостроения.НПО Инженерные технологии по вашей заявке готово изготовить любые плоские стальные фланцы, включая изготовление фланцев стальных плоских приварных по Вашим чертежам, нестандартные, специфические фланцы, фланцы с особенными технологическими требованиями.

Фланцы плоские приварные ГОСТ 12820-80 любых размеров от производителя

Фланцы плоские приварные , как правило, изготавливаются двумя методами: Первый - литьем, когда расплавленный металл заливается в форму, а после застывания, делается мех.обработка отлитой заготовки; Второй - резкой (газовой или плазменной) заготовки из листа металла, т.е. из цельного листа металла вырезается заготовка и обрабатывается на станке. Плоские фланцы , изготовленные методом литья более дешевым, т.к. При таком способе изготовления остается очень мало отходов, но всегда есть риск того, что внутри фланца могут присутствовать воздушные полости, которые часто образуются при таком методе, то есть такие фланцы стальные менее надежные.При изготовлении метода резки металла, остается много отходов, поэтому плоские фланцы , изготовленные таким методом, стоят дороже, но их качество выше, т.к. отсутствует такой момент как образование воздушных полостей внутри фланца . Поэтому если в трубопроводе высокое давление, то надежнее на данный трубопровод фланцы , изготовленные методом резки из листа. На рисунке, приведенном ниже, вы посмотреть, как схематично выглядят фланцы плоские приварные :

Фланец плоский приварной:

Как видно из схематичного изображения, приведенного выше, фланцы плоские представляют из себя деталь дисковой формы, с центральным отверстием для прохождения движущегося потока среды, вокруг которого имеются равномерно-распределенные отверстия для крепежа. Фланцы плоские изготовлены по ГОСТ 12820-80 и могут быть изготовлены в 9-ти различных исполнениях. На рисунке, приведенном ниже, вы посмотреть, как схематично выглядит каждый из 9-ти исполнений фланцев плоских приварных :

Из вышеприведенных схематичных изображений видно, что

  • Исполнение 1 - это фланцы плоских с соединительным выступом ;
  • Исполнение 2 - это фланцы плоские с выступом ;
  • Исполнение 3 - это фланцы плоские с впадиной ;
  • Исполнение 4 - это фланцы плоские с шипом ;
  • Исполнение 5 - это фланцы плоские с пазом ;
  • Исполнение 6 - это плоские срезом под линзовую прокладку ;
  • Исполнение 7 - это фланцы плоские с вырезом под овальную прокладку ;
  • Исполнение 8 - это фланцы плоские с шипом под фторопласт ;
  • Исполнение 9 - это фланцы плоские с пазом под фторопласт ;

Фланцы плоские монтируются на трубопровод с помощью сварки, а между собой крепятся с помощью болтов или шпилек. Внутренний диаметр плоских фланцев немного больше наружный диаметр трубы, на которую они монтируются. Поэтому для того, чтобы установить плоский фланец , он сначала надевается на трубу, а затем приваривается к ней газо или электросваркой. Выбирая исполнение плоского фланца , следует исполнение ответного фланца .

Плоские фланцы , в зависимости от своего исполнения, могут выдерживать давление от 0,1 МПа до 2,5МПа, диаметр плоских фланцев варьируется от 10мм до 2400мм.В нижеприведенной таблице указаны все виды фланцев плоских по ГОСТ 12820-80 , поставляемые нашей компанией, а также характеристики фланцев :

Фланцы плоские по ГОСТ 12820-80:
.
Dу-Ру (мм-МПа) Масса 1 фланца, кг Dу-Ру (мм-МПа) Масса 1 фланца, Dу-Ру (мм-МПа) Масса 1 фланца, кг Dу-Ру (мм-МПа) Масса 1 фланца, кг Dу-Ру (мм-МПа) Масса 1 фланца, кг
10х0,1 0,25 10х0,6 0,3 10х1,0 0,4 10х1,6 0,5 10х2,5 0,6
15х0,1 0,29 15х0,6 0,35 15х1,0 0,5 15х1,6 0,6 15х2,5 0,7
20х0,1 0,45 20х0,6 0,53 20х1,0 0,75 20х1,6 0,8 20х2,5 1
25х0,1 0,55 25х0,6 0,64 25х1,0 0,9 25х1,6 1,2 25х2,5 1,2
32х0,1 0,79 32х0,6 1,0 32х1,0 1,4 32х1,6 1,6 32х2,5 1,8
40х0,1 0,91 40х0,6 1,2 40х1,0 1,7 40х1,6 1,9 40х2,5 2,1
50х0,1 1,0 50х0,6 1,3 50х1,0 2 50х1,6 2,5 50х2,5 2,7
65х0,1 1,4 65х0,6 1,6 65х1,0 2,7 65х1,6 3,3 65х2,5 3,2
80х0,1 1,8 80х0,6 2,4 80х1,0 3,2 80х1,6 3,7 80х2,5 4
100х0,1 2,1 100х0,6 2,8 100х1,0 3,8 100х1,6 4,7 100х2,5 5,6
125х0,1 2,5 125х0,6 3,6 125х1,0 5,4 125х1,6 6,2 125х2,5 8,2
150х0,1 3,5 150х0,6 4,5 150х1,0 6,7 150х1,6 8 150х2,5 10,2
200х0,1 4,6 200х0,6 5,8 200х1,0 8,1 200х1,6 10,2 200х2,5 13,2
250х0,1 6,9 250х0,6 7,6 250х1,0 10,6 250х1,6 14,4 250х2,5 18,7
300х0,1 9,2 300х0,6 10,2 300х1,0 12,9 300х1,6 17,5 300х2,5 23,5
350х0,1 10,3 350х0,6 12,5 350х1,0 15,8 350х1,6 22,6 350х2,5 34,5
400х0,1 11,5 400х0,6 15,1 400х1,0 21,5 400х1,6 30,5 400х2,5 44,2
450х0,1 14,4 450х0,6 17,1 450х1,0 22,6 450х1,6 39 450х2,5 51,4
500х0,1 16 500х0,6 19,6 500х1,0 28 500х1,6 56,5 500х2,5 66,8
600х0,1 21 600х0,6 26,1 600х1,0 39 600х1,6 79 600х2,5 89,5
700х0,1 28,7 700х0,6 36,4 700х1,0 59 700х1,6 84,4 700х2,5 125
800х0,1 36,2 800х0,6 41,7 800х1,0 78 800х1,6 103 800х2,5 178
900х0,1 44,2 900х0,6 55,1 900х1,0 95 900х1,6 129
1000х0,1 55,6 1000х0,6 64,4 1000х1,0 119 1000х1,6 180
1200х0,1 62,4 1200х0,6 99 1200х1,0 198 1200х1,6 298
1400х0,1 77,6 1400х0,6 162 1400х1,0 279
1600х0,1 94,3 1600х0,6 204 1600х1,0 423
1800х0,1 117
2000х0,1 133
2200х0,1 191
2400х0,1 238

Ниже приведен пример условного обозначения плоских фланцев по ГОСТ 12820-80 :

. Фланец плоский приварной , исполнение 1, с условным проходом 80мм, на давление 2,5МПа из стали марки 20:

Фланец 1-80х25 ст.20 ГОСТ 12820-80

Фланец плоский приварной , исполнение 2, с условным проходом 150мм, на давление 1,6МПа из стали марки 09Г2С:

Фланец 2-150х16 ​​ст.09Г2С ГОСТ 12820-80

Пользуясь вышеприведенной таблицей на нашем сайте вы всегда сможете рассчитать стоимость транспортных расходов, т.к. в данной таблице указан вес всех плоских фланцев по ГОСТ 12820-80 .

Если Вам требуются остальные характеристики плоских фланцев по ГОСТ 12820-80 , то вы можете посмотреть их в ГОСТ 12820-80 , который можно скачать на нашем сайте.

Наша компания может поставлять фланцы плоские приварные по ГОСТ 12820-80 из различных марок стали, таких как: сталь 20 и 09г2с ( фланцы плоские стальные ), сталь 12х18н10т и 10х17н13м2т ( фланцы плоские нержавеющие ), сталь 15х5м ( фланцы плоские жаропрочные ) и д. р.

Помимо российских нормативных документов, наша компания поставляет плоские приварные , изготовленные по американским стандартам: ANSI B16.5 и ANSI B16.47 .

На все фланцы плоские стальные , предоставлены нашей компанией, выдаются паспорта качества, разрешение на применение, а также сертификат.

Возможно изготовление фланцев стальных других диаметров стали, а также по чертежам и эскизам заказчика.

Если у вас остались вопросы, связанные с плоскими фланцами, то вы можете задать их менеджерам компании по электронной почте soiuzdsk @ mail.ru или по телефону +7 (343) 361 2377

Изготавливаемая продукция: Фланцы ГОСТ 12820-80

.

Фланец ГОСТ 12820 плоский в наличии на складе. Цена на фланцы в Москве

Наиболее востребованными фланец приварной или фланец приварной в стык (воротниковый) . Основное их различие - это форма. Плоские фланцы изготавливаются по ГОСТ 12820-80 (ГОСТ Р 54432-11 тип 01) и меньшее широкое кольцо с цилиндрическим выступом.Воротниковый фланец ГОСТ 12821-80 кроме внешнего выступа с противоположной стороны имеет конусообразный выступ.

Отличаются они и способом приварки к трубе. У плоского фланца внутренний диаметр лишь немного больше внешнего диаметра трубы, к которой он крепится. Таким образом, плоский фланец монтируется путем насадки на трубу, а затем приваривают. Помимо разницы в способе приварки к трубе, отличаются плоский и воротниковый фланец и условиями эксплуатации.Фланцы плоские используют при Ду 0,1 д - 2,5 МПа, а воротниковые 0,1 -20 МПа.

Фланцы плоские ГОСТ 12820-80 обладают всеми преимуществами соединительных фланцев, однако, благодаря низкой материалоемкости, их отличает низкая цена. Фланец плоский наиболее востребованной соединительной деталью. Фланцы стальные плоские приварные имеют самое широкое применение во многих промышленных отраслях. Используются фланцы плоские приварные в условиях, когда давление среды составляет не более 2,5 Мпа, а температура находится в диапазоне -70 ° C - + 300 ° C.Применяют плоский фланец для использования в различных сферах экономики - энергетике, химической и нефтегазовой промышленности, в ЖКХ и др.

При выборе фланца важно обратить внимание на такие моменты:

  • конструкция фланцев не предполагает наличие изгибающего момента;
  • Номинально давление приближенно к максимальному только при температуре;
  • При повышении температуры для одного и того же Ру рабочее давление снижается.Ру подбирается согласно ГОСТ 356-80.

Например - если будет установить фланец плоский сталь 20 при 300 ° C и давление до 5 кгс / см2, то необходимо выбрать фланец Ру 10 кгс / см2. Однако для этой же среды можно взять нержавеющий фланец из стали 12Х18Н10Т тогда Ру можно взять 6 кгс / см2.

Производство плоских фланцев

  • Изготавливаются плоские фланцы методом штамповки, ковки, вырезки из стального листа и др. При изготовлении фланцев из легированной стали они должны пройти термическую обработку.ГОСТ 12816-80 предусматривает применение таких материалов при изготовлении фланцев:
  • .
  • Ст3кп от 2-й категории и выше, сталь 20 и сталь 25 - для общего применения при умеренном климате;
  • 15ХМ - жаропрочные плоские фланцы;
  • 09Г2С , 10Г2 - этот вид фланцев рассчитан на применение в холодном климате;
  • 12Х18Н9Т (12Х18Н10Т) - нержавеющие фланцы.

Компания "Медэкс Энерго" предлагает самый широкий выбор фланцев различных конструкций и областей применения.Купить фланцы плоские вы можете, перейдя в прайс и выбрав нужную вам позицию. В каталоге указан тип фланца, его рабочие параметры, размер вес и цена. Чтобы заказать у нас фланцы вам необходимо добавить выбранный товар в корзину. После оформления заявки наши менеджеры свяжутся с Вами.

Также наши специалисты предоставят вам любую консультацию по применению фланцев при различных условиях эксплуатации и параметров рабочей среды.

Другие разделы

Фланец стальной плоский Ду50 Ру16 ГОСТ 12820-80: оборудование от поставщика.фланцы от "Украрматура"

Фланцы стальные плоские приварные ГОСТ 12820-80 - применяется для соединения между собой труб, присоединения трубопроводной арматуры: запорной, регулирующей, насосов и прочей автоматики. Фланец плоской стальной так же используются в комплекте с глухими фланцами для перекрытия концевых отверстий трубопроводов. Фланец стальной так же может и в других конструкциях, например для монтажа пожарных гидрантов и подставок к ним.Фланцы крепятся между собой при помощи болтов или шпилек.

Фланцы по ГОСТ 12820-80 изготавливаются для применения трубопровода давлением от 0,1 до 2,5 МПа (1-25 кгс / см2).

Фланцы по ГОСТ 12820-80 соответствуют фланцам изготовленным по польскому стандарту PN-87 / H-74731.

Технические характеристики плоских фланцев, размеры, диаметры, межцентра:

Фланец стальной PN = 1,6 МПа (16 кгс / см2)

Ду

D1

б

Д

D2

болты или шпильки

Масса, кг

размеры, мм

10

60

15

12

90

42

4

М12

0,54

15

65

19

95

47

0,61

20

75

26

14

105

58

0,86

25

85

33

16

115

68

1,17

32

100

39

135

78

М16

1,58

40

110

46

17

145

88

1,96

50

125

59

19

160

102

2,58

65

145

78

21

180

122

3,42

80

160

91

195

133

8

3,71

100

180

110

23

215

158

4,73

125

210

135

25

245

184

6,38

150

240

161

280

212

М20

7,81

(175)

270

196

310

242

8,64

200

295

222

27

335

268

12

10,10

(225)

325

245

365

295

11,70

250

355

273

28

405

320

М24

14,49

300

410

325

28

460

370

17,78

350

470

377

30

520

430

16

22,88

400

525

426

34

580

482

М27

31,00

(450)

585

480

38

640

532

20

39,64

500

650

530

44

710

585

М30

57,01

600

770

630

45

840

685

М33

80,03

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
