Что такое ответный фланец (контрфланец)

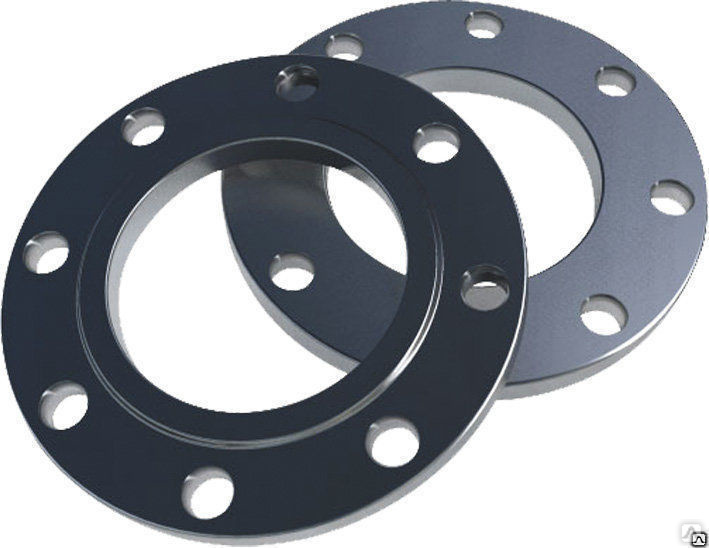

Фланец представляет собой комплектующее трубопроводной системы округлой формы, которое надежно соединяет между собой отдельные секции труб, оси, валы. В некоторых случаях деталь служит для крепления оборудования, датчиков контрольно-измерительных приборов, теплообменных аппаратов к магистрали. Визуально он выглядит, как диск из металла, на поверхности которого равномерно расположены отверстия под болты или шпильки.

Ответный фланец или контрфланец является встречной деталью фланцевого соединения, которое образуется парами (т.е. их всегда используют попарно). Комплектующие надежно прикрепляют друг к другу. Это увеличивает прочность и герметичность конструкции.

Контрфланец используют как в гражданско-бытовых, так и в промышленных трубопроводных сетях. Соединительный элемент востребован в пищевой, легкой, энергетической, нефтехимической, строительной отраслях, а также в сельском и жилищно-коммунальном хозяйстве.

Так как устройство улучшает герметичность инженерной конструкции, его часто монтируют в сложные и высокоточные объекты.

Элемент имеет разную конфигурацию. Различают следующие модификации соединительных деталей:

• Для гладких соединений. Плоские элементы предназначены для установки в системы с низким давлением. Устройства не имеют выточку для прокладок, не обладают превосходной герметичностью. Их конкурентное преимущество: простой монтаж и демонтаж в сеть. Быстрая сборка возможна благодаря отсутствию закрепляющих зубцов. Прокладки также легко заменить: они не фиксируются никакими выточками или зубцами.
• С выточкой под прокладку. Фитинги востребованы в коммуникациях, которым необходима большая герметичность. Крепежные изделия оснащены специальными шипами.
• Для сетей большого давления. Арматура имеет усложненную конструкцию: металлические пластины с зубцами. Фланцы с дополнительными зубчиками соединяются по типу замка.

Каждый из этих типов трубопроводной арматуры пользуется высоким спросом на рынке.

В КОФ (комплект ответных фланцев) обычно входят детали с присоединительной поверхностью, прокладки, крепежные устройства (болты), необходимая документация.

Для определения качества арматуры производитель проводит типовые и приемо-сдаточные испытания. Готовая продукция реализуется с сертификатами соответствия. Проверка цельности металлоизделий крайне важна: бракованные комплектующие приведут к возникновению утечки в трубопроводе, спровоцируют аварийную ситуацию.

Характеристики

Этапы производства, возможные размеры приварной детали регламентирует госстандарт 12821-80.

Стальной фитинг эксплуатируют в следующих условиях:

• рабочее давление в сети: 0,1-20 МПа;
• сплавы: ст.20, 09Г2С;
• диапазон температур: -250 до +600 градусов по Цельсию.

Материал, из которого изготавливают ответные фланцы, должен быть идентичен материалу магистрали, к которой приваривают элементы. Это необходимо, чтобы предотвратить деформацию деталей при изменениях температуры.

Обычно для выпуска арматуры используют углеродистую, легированную, нержавеющую сталь. Сплавы отличаются механической прочностью, способны выдерживать интенсивные нагрузки в течение длительного времени. Для создания соединений, которые будут использоваться во влажной среде, используют антикоррозийные составы.

Как выбрать правильный тип фланца для вашего проекта трубопроводной отрасли?

22 июня 2021, 11:15

Фланец — это стальной диск с основным проходным отверстием для прохождения внутренней среды. На краях фланца расположены равномерно удаленные отверстия для крепежа. Фланцы увеличивают прочность в местах соединения труб, арматуры, патрубков. С их помощью трубопроводная система становится более надежной и стабильной. Использование разных типов фланцев может помочь вам устранить утечку газа, воздуха, воды и любых других жидкостей в промышленном и коммерческом секторе.

Фланцы изготавливают из различных марок стали и используются для различных целей и условий. Как правильно разобраться с типами фланцев, расскажем в статье ниже.

Типы фланцев

Плоские стальные фланцы изготавливаются по ГОСТ 33259-15. Они подойдут вам, если при установке в системе планируется температурный диапазон от -70 до +300 ⁰C. В зависимости от давления, диаметр плоских фланцев может быть от 10 до 2400 мм. Например, максимальное давление 25 кгс/см² встречается только до 800 диаметра. Плоские фланцы выдерживают номинальное давление до 2,5 МПа. Согласно ГОСТ, такие фланцы относятся к типу 01.

Фланец стальной приварной встык (воротниковый фланец) производят согласно ГОСТ 33259-15, такой вид стальной детали относится к типу 11. Номинальное давление воротниковых фланцев до PN 25 кгс/см², а диаметр производимых фланцев DN возможен от 10 до 4000 мм. Воротниковые фланцы применяют для трубопроводов, работающих при номинальном давлении свыше PN 25 (2,5 МПа) независимо от температуры, а также для трубопроводов с рабочей температурой более 300°С.

На чем остановить свой выбор

Плоские фланцы работают в системах с нагрузкой до 25 кгс/см². В отличии от воротниковых фланцев, возможный диаметр для изготовления меньше, поэтому плоские фланцы имеют меньшие габариты. Воротниковые фланцы распределяют равномерную нагрузку по трубе, для достижения наилучших показателей, используется метод сварки “стык в стык”, где приваривается воротник, а к ответному фланцу стягивается деталями крепежа. Такой метод обеспечивает лучшую прочность и более надежен в процессе эксплуатации. Распределение нагрузки позволяет применять более высокие показатели давления.

Однако, ГОСТ 33259-15 допускает использование воротникового фланца в качестве ответного к плоскому. Зеркала фланцев типа 01 и 11 по ГОСТ подходят друг для друга. Учитывайте условное давление и диаметр! Например, вы можете использовать фланцевую пару “шип-паз” с фланцами разных типов. Отличным будет только способ приварки фланцев к трубе.

Как выбрать тип фланца? 6 советов для лучшего выбора

Разберем подробнее, что нужно знать при выборе нужного типа фланца.

1. Параметры внутренней и внешней среды.
2. Диаметр трубы и диаметр ответного фланца.
3. Марка материалов привариваемых труб и сопрягаемого оборудования.
4. Исполнение ответного фланца.
5. Оцените требования к химической стойкости и коррозии устанавливаемых фланцев. Это позволит определить нужный вид сплава.


6. Следующим шагом является выбор подходящего производителя. Вам следует найти самого надежного, уважаемого и квалифицированного производителя. Обратитесь к менеджерам компании «ОНИКС», они помогут подобрать вам, как отдельные фланцы и КОФ, так и все необходимые комплектующие: прокладки, шпильки, гайки, шайбы. Производство расположено в двух городах: Екатеринбург и Санкт-Петербург.

— Осколкова Анастасия, контент-менеджер «ОНИКС»
