Что такое фланцы и зачем они нужны?

Главная Блог Ижевска Строительство. Ремонт Что такое фланцы и зачем они нужны?

Автор: iforget • Дата публикации: 04.08.2021

Использование сварочных технологий, для соединения компонентов трубопровода, позволяет получить жесткую неразъемную конструкцию, что может несколько ограничить возможности обслуживания и ремонта магистрали. Фланцы же, навариваемые на окончания труб и стягиваемые болтами с гайками, позволяют получить быстроразъемное соединение.

Что называется фланцем?

Фланец – плоское металлическое круглое, реже квадратное либо прямоугольное изделие, с отверстием в центре, для коммутации с торцом трубы, и несколькими отверстиями для крепежа, расположенными по периметру. Герметизацию соединения обеспечивает специальная прокладка, которая может быть в разном исполнении и выполняться из разных материалов.

Фланцевое соединение формируется из пары таких элементов, соединяемых крепежом.

Фланцы используются, как для стыковки трубной арматуры, так и для соединения компонентов трубопровода с различным оборудованием приборами и резервуарами.

Поскольку соединения имеют разъемную конструкцию, они легко демонтируются, для выполнения ремонта, профилактики либо модернизации магистрали.

Основные типы фланцев

Изготовление, области применения и условия эксплуатации фланцев регламентируют действующие госстандарты:

ГОСТ 12815-80 для компонентов трубопроводов;
ГОСТ 28759. 1(2,3,4) -90 для оборудования и емкостей.

Согласно ГОСТ 12815-80, выпускаются изделия:

литые, выполняемые из стали, способные работать при температуре от -253 до +600 градусов и давлении до 20 Мпа, серого или ковкого чугуна, которые выдерживают нагрузки до 4 Мпа и температуру до +400 градусов;
привариваемые плоские стальные, в том числе, глухие, предназначенные для работы в температурном диапазоне от – 70 до +300 градусов, под нагрузкой до 2,5 Мпа;
стальные воротниковые, привариваемые встык, используемые при температуре среды от -253 до +600 градусов и давлении до 20 Мпа;
с привариваемым кольцом и свободно вращающимся фланцем. Выполняются из стали и могут использоваться при температуре транспортируемых сред от -30 до +300 градусов, с нагрузкой до 2,5 Мпа.

ГОСТ 28759. 1(2,3,4) -90 регламентирует выпуск стальных фланцев:

плоских приварных, под емкости и аппараты, диаметром 400-4000 миллиметров, работающих в температурном диапазоне от -70 до +300 градусов и давлении до 1,6 Мпа;
воротниковые, привариваемые встык, для оборудования и емкостей, с внутренним диаметром 400-4000 миллиметров, с показателем условного давления до 6,3 Мпа и температурой рабочей среды от -70 до -540 градусов;
привариваемые встык, под восьмиугольный уплотнитель, для емкостей и аппаратов, диаметром 400 -1600 миллиметров. Способны работать под нагрузкой до 16 Мпа, при температуре среды от -70 до 540 градусов.

Изделия характеризуются вариантом исполнения стыкуемой поверхности, материалом изготовления, геометрическими размерами, весом, рядностью и показателем условного прохода.

Эти показатели также полностью регламентируются действующими госстандартами.

Особенности соединения труб фланцами

Особенности монтажа фланца определяются его конструкцией. Так:

плоское изделие надевается на торец и приваривается двумя швами по окружности, что обеспечивает максимально надежное соединение;
фланец воротниковый стыкуется воротником с торцом трубы и приваривается одним швом, также по окружности;

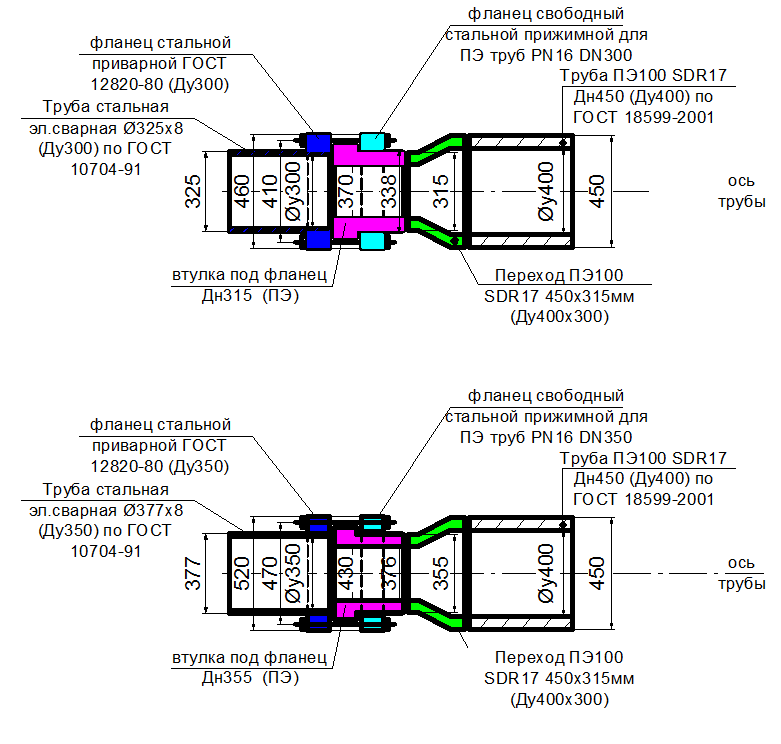

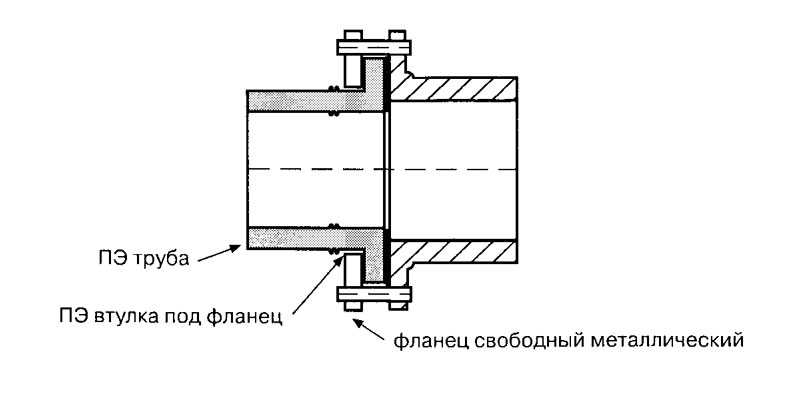

у модели с кольцом, приваривается именно кольцо, а фланец остается свободным и может вращаться, что существенно упрощает совмещение его крепежных отверстий с отверстиями парного изделия в труднодоступных местах.

Оставьте первый комментарий

Ждем ваш первый комментарий

Фланец 65. Фланец Ду 65 различных типов и исполнений в наличии на складе.

Фланец 65

ПРАЙС-ЛИСТ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ФЛАНЕЦ 65 мм по ГОСТ 33259-2015

ЛУЧШИЙ ВЫБОР

ФЛАНЕЦ Ду 65 Ру 10 плоский сталь 20 ГОСТ 33259-2015

Характеристики и описание

Фланец (он немецкого Flansch) — плоское изделие, имеющее круглую, реже квадратную или другую форму, с симметричными отверстиями для крепежных элементов (болтов или шпилек). Используется для надежного и герметичного соединения различных труб, трубопроводной арматуры, состыковки труб друг с другом, а так же присоединение к емкостям, машинам и насосным агрегатам.

Все размеры, типы и материалы поставляемых фланцев Вы можете посмотреть по этой ссылке. В каждом разделе есть ПРАЙС-ЛИСТ и подробное описание продукции.

Видеоролики с описанием поставляемого оборудования Вы може посмотреть на нашем YouTube канале по ссылке, фото мы выкладываем в Instagram здесь.

Фланец 65 мм ГОСТ: ГОСТ 33259-2015

Фланец 65 мм исполнение: тип 01 ряд 1 исп. B

Фланец 65 мм рабочее давление: 10 атм

Фланец 65 мм материал: сталь 20

по запросу 357 руб

★ ★ ★ ★ • отзывы IDRA Moscow

ПОСМОТРЕТЬ ВСЕ ФЛАНЦЫ

ПОСМОТРЕТЬ ДРУГИЕ РАЗМЕРЫ

ЗАКАЗАТЬ фланец 65 Ру10

Если Вам нужен фланец 65 мм — оставьте заявку любым способом и мы в течении 30 мин пришлем Вам предложение!
Для связи с нами Вы можете использовать форму заказа ниже, отправить заказ на почту или позвонить по телефону, воспользоваться он-лайн чатом или заказать обратный звонок (иконка справа внизу экрана).

30 мин

среднее время обработки Вашей заявки

ФЛАНЕЦ Ду 65. РАЗМЕРЫ

масса нетто — 3,42 кг
диаметр условный Ду — 65 мм
диаметр внутренний dв — 78 мм
наружный диаметр D — 180 мм
диаметр крепежных отверстий d — 18 мм
количество крепежных отверстий n — 4 шт
толщина фланца 65 b — 21 мм
диаметр D2 — 122 мм
высота присоединительной поверхности h — 3 мм
расстояние между центрами отверстий D1 — 145 мм

СТОИМОСТЬ ФЛАНЦА Ду 65 из других материалов и Ру

Фланец 65 Ру 16 сталь 20 — по запросу
Фланец 65 Ру 25 сталь 20 — по запросу
Фланец 65 Ру 10 сталь 09Г2С — по запросу
Фланец 65 Ру 16 сталь 09Г2С — по запросу
Фланец 65 Ру 25 сталь 09Г2С — по запросу
Ру10, 16, 25 сталь 12Х18Н10Т — по запросу

ВСЕ ПЛОСКИЕ ФЛАНЦЫ

НУЖНЫ реальные ФОТОграфии нашего ОБОРУДОВАНИЯ?

Для удобного выбора мы храним «живые» изображения на нашем диске. По ним проще определить та ли это продукция которую Вы ищите. Если все же возникли сомнения — обращайтесь, мы всегда поможем!

ПОСМОТРЕТЬ

PDF

ПРАЙС ЛИСТ на продукцию компании IDRA

PDF

ГОСТ 33259-2015

PDF

ГОСТ 12820-80

специальные УСЛОВИЯ !

СКИДКА
до — 7%

ДОПОЛНИТЕЛЬНЫЕ СКИДКИ от действующего ПРАЙС-ЛИСТА на оборудование IDRA

ПРИ РАЗОВОЙ ПОКУПКЕ НА СУММУ
100 000 руб СКИДКА 3%

300 000 руб СКИДКА 4%
600 000 руб СКИДКА 5%
1 000 000 руб СКИДКА 6%
1 500 000 руб СКИДКА 7%

Лучшее предложение для Вас!

Мы всегда стараемся сделать условия более выгодными! Если у Вас уже есть предложение и Вы хотите купить фланец 65 мм дешевле — пришлите нам подтверждение вашей цены и мы уверены, что сможем дать лучшие условия. Если нет предложений — пришлите нам заявку на фланец 65 мм и мы Вам оперативно ответим с лучшими ценами!

99%

Довольных клиентов!

Фланцы в строительстве — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 16 декабря 2021

См. вся история

Фланец представляет собой выступающий выступ, обод, воротник или кольцо на объекте, таком как колонна, балка, труба и т. д., который обеспечивает дополнительную прочность или жесткость или дополнительную площадь поверхности для прикрепления или к другому объекту. Например, фланцы могут использоваться для усиления балок или для соединения или окончания труб.

Если необходимо прикрепить другой объект, фланец может иметь отверстия для болтов.

Фланцы используются в трубопроводных системах для соединения и крепления труб, клапанов, насосов и т.д. В качестве внешнего или внутреннего гребня или обода фланцы обычно предназначены для сопряжения секций трубы и обеспечивают легкую сборку и разборку.

Обычно фланец представляет собой кованое или литое кольцо из нержавеющей стали, которое приваривается или привинчивается к другому компоненту системы. Чтобы создать фланцевое соединение в системе трубопроводов, два соединительных элемента с фланцами на концах скрепляются болтами с уплотнением, обеспечиваемым прокладкой между ними.

Размеры фланцев определяются размером трубы, а также классом давления, требуемым для применения. Классы давления, на которые рассчитаны фланцы, обычно следующие: 150 фунтов, 300 фунтов, 400 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов и 2500 фунтов. В мире существует множество различных стандартов фланцев, и такие организации, как стандарты публикации ASME, MSS и API.

Существует множество типов фланцев, в том числе:

Заглушка: это пластина для покрытия или закрытия конца трубы, в основном используемая как часть грузов высокого давления.
Расширитель: конец без фланца больше, чем конец с фланцем. Используется для изменения размера участка трубы.
Канавка/язычок: Эта комбинация выступающего кольца (язычка) и впадины (канавки) точно совпадают друг с другом.
Заглушка высокой ступицы: это простая круглая пластина без центрального крепления.
Соединение внахлестку: используется для соединений внахлестку с патрубками или трубами внахлестку, обычно там, где требуется регулярная очистка или проверка.
Диафрагма: обычно используется с диафрагменными измерительными системами для измерения расхода жидкости и газа.
Пластина: аналогична прокладке, обычно используемая в изделиях из литья.
Переходник: Используется для труб разного диаметра.
Соединение кольцевого типа: металлическое кольцо с шестигранной канавкой, прижатое к фланцу для образования уплотнения.
Накладной: этот фланец надевается на трубу и приваривается сверху и снизу.
Сварка враструб: Трубы вставляются в раструбы фланцев и привариваются для плавного потока. Это, как правило, используется для труб меньшего размера.
Очки: Состоит из двух дисков, соединенных с помощью небольшого металлического (обычно из нержавеющей стали, легированной стали и т.п.) профиля.
Квадрат: Фланец квадратной формы.
Резьбовой: этот фланец крепится к трубе с помощью резьбы, а не сварки, поэтому чаще используется для приложений с низким давлением.
Приварная шейка: способствует передаче нагрузки с фланца на трубу и подходит для применения в условиях высокого давления.
Weldo/Nipo: Комбинация фланца с приварной горловиной и ниполет (цельный фитинг для отводов клапанов, дренажных и вентиляционных отверстий).

Привод.
Дренаж.
Воздуховод.
Прокладка.
Шляпный канал.
Металлическая обрешетка.
Трубопровод.
Дефекты трубопроводов, вентиляции и расхода воздуха.
Строительство канализации.
Клапаны.
Переброски воды и соединения.

Доля
Добавить комментарий
Отправьте нам отзыв

Что такое стальной фланец?

Фланец представляет собой кованое или литое кольцо из стали, предназначенное для механического соединения секций трубы или соединения трубы с сосудом высокого давления, насосом, клапаном или любым другим элементом оборудования.

Основы стальных фланцев

Стальные фланцы обеспечивают легкий доступ для очистки, осмотра или модификации. Обычно они бывают круглой формы, но также могут быть квадратными и прямоугольными. Фланцы соединяются друг с другом с помощью болтов и присоединяются к системе трубопроводов с помощью сварки или резьбы и рассчитаны на определенные номинальные значения давления; 150 фунтов, 300 фунтов, 400 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов и 2500 фунтов.

Фланец может представлять собой пластину для закрытия или закрытия конца трубы. Это называется глухой фланец. Таким образом, фланцы считаются внутренними компонентами, которые используются для поддержки механических частей.

Материалы

Каждый материал фланца должен быть рассмотрен с точки зрения его применения перед заказом, это связано с структурной целостностью приложения, в котором будет использоваться фланец.

Медные никелевые фланцы

В настоящее время наиболее распространенные материалы для фланцев:

углеродистая сталь
• ASTM ATM A105/A266 GR.2 (High Them Them Themtry).0132 • ASTM A350 LF1–LF3 (фланцы из низкотемпературной углеродистой стали)
• ASTM A694 Gr. F42/F52/F56/F60/F65 (фланцы из высокопрочной углеродистой стали для трубопроводов API 5L)

Легированная сталь
• ASTM A182 Gr. F1/F2/F5/F9/F11 класс 2/F12 класс 2/F22 класс 3/F91 (фланцы из легированной стали)

Нержавеющая/дуплексная сталь
• ASTM A182 F304/304L, 316/316L , 321, 347, 348 (фланцы из нержавеющей стали), 904/904L
• ASTM A182 F51 (дуплексные фланцы) / F53-F55 (Superduplex Flanges)

Никелевых сплавов / Superalloys
• ASTM B166 UNS660000 (ancel 600133 • ASTM B166 (UNSEL 600133 • ASTM B166. )
• ASTM B425 UNS-NO8800 (INCOLOY 800)
• ASTM B564 UNS N08825 (Incoloy 825)
• ASTM B160 UNS N0200 (Nickel • ASTM B160 UNS N0200 (Nickel • ASTM B160.
• ASTM B564 UNS N10276 (Hastelloy C-276)

Titanium
• ASTM B381 GR.2 (Titanium)

Но также есть Flanges в:

, но также есть Flagon Полипропилен и т. д.

Размеры

Фланцы одного стандарта могут быть либо плоскими (обычно из чугуна, ковкого чугуна), либо с выступом (обычно из литой стали и нержавеющей стали). Эти таблицы фланцев охватывают критические размеры фланцев, чтобы помочь определить, какой у вас стандарт.

Критические размеры фланцев помогают определить стандарт

Размер трубы

Внешний диаметр фланца (OD) – измеряется от внешнего края до противоположного внешнего края.

Диаметр делительной окружности (PCD) – это диаметр, измеряемый от центра отверстия под болт до противоположного отверстия под болт.

Толщина фланца – измеряет только толщину присоединяемого внешнего обода и не включает часть фланца, удерживающую трубу.

Дизайн

Производители способны для индивидуальных дизайнерских фланцев в соответствии с желаемым требованием, они могут включать, но не ограничиваются:

• Шея сварки
. Сварной шов
• Соединение внахлестку
• Резьба
• Слепая

Наиболее распространенные типы фланцев

Custom Shapes и размеры изготавливаются большим ассортиментом производителей, а не популярными Ranges. Различные фланцы могут включать детали механической обработки, такие как поверхности прокладок, детали облицовки, нестандартное сверление, скошенные и радиусные кромки, канавки для уплотнительных колец и выступающие или утопленные поверхности.

Международные стандарты

Несколько организаций и ассоциаций опубликовали спецификации, содержащие информацию о размерах, а также характеристики давления при различных температурах.

DIN EN 1092-1

Во многих странах Европейского Союза (ЕС) в основном устанавливаются фланцы по DIN EN 1092-1 (фланец из кованой нержавеющей стали или стали).
Этот стандарт очень похож на стандарт фланцев ASME. Стандарт EN 1092-1 включает фланец с резьбой в соответствии с IOS7.1 вместо NPT. Различные формы фланцев в соответствии с EN 1092-1 (европейская норма Евронорма) указывается в названии фланца через тип. Различные типы фланцев имеют разные стандарты, некоторые из них следующие:

Тип фланца	Стандарт EN	Стандарт DIN
Глухой фланец	Тип 5	ДИН 2527
Фланец с резьбой	Тип 12	DIN 2558, 2565 – 2569
Фланец с приварной горловиной	Тип 11	DIN 2627 – 2638
Плоский фланец	Тип 1	DIN 2573, 2578
Фланец внахлест	Тип 2, 4	DIN 2641, 2622, 2655, 2656

ASTM

Спецификации ASTM регулируют утвержденное сырье, для которого могут быть изготовлены фланцы, и спецификации.

Для фланцев из нержавеющей стали:

• ASTM A.182 – Трубные фланцы и фитинги из кованой или катаной легированной стали для работы при высоких температурах

СПЕЦИФИКАЦИИ ANSI И MSS

Размеры и допуски регулируются стандартами изготавливаются:

• ANSI B. 16.5 – стальные трубные фланцы и фланцевые фитинги (номинальный диаметр от ½ до 24 дюймов)
• MSS SP.6 – фланцевые накладки
• MSS SP.25 – Маркировка фланцев
• MSS SP.39 – Болты и гайки для фланцев
• MSS SP.44 – Фланцы для трубопроводов большого диаметра. (диаметр более 24 дюймов)
• API-605 – Фланцы большого диаметра для использования в нефтяной отрасли. (Более 24 дюйма диаг.)

ANSI B16.5 / ASME B16.47

ASME

Код ASME не является стандартным. расчет размеров всех фланцев сосудов под давлением.

Следующие данные не являются спецификациями фланцев, но они влияют на производство фланцев из кованой стали:

• ANSI B. 31.10 — Код для трубопроводов под давлением
31.4 — Трубопроводы для транспортировки нефти
• ANSI B. 31.5 — Трубопроводы холодильного оборудования
• ANSI B. 31.7 — Трубопроводы атомной энергетики
• ANSI B. 31.8 — Системы газопроводов и газопроводов
• ANSI B. 36.10 – Стандарт для труб из кованой стали
• ANSI B. 36.19 – Стандарт для труб из нержавеющей стали
• ANSI B. • 16.10 – Размеры клапана по торцу и торцу 1. 1 B 6.1 6.1 – Кованые фитинги с раструбом и резьбой
