Удельный вес фланцев по ГОСТ 12820-80
| Наименование | Диаметр, мм | Вес, кг |
| Фланец Ру-6. Плоский, ГОСТ 12820-80 | ||
| Фланец 1- 15- 6, ГОСТ 12820-80 | 15 | 0,33 |
| Фланец 1- 20- 6, ГОСТ 12820-80 | 20 | 0,53 |
| Фланец 1- 25- 6, ГОСТ 12820-80 | 25 | 0,64 |
| Фланец 1- 32- 6, ГОСТ 12820-80 | 32 | 1,01 |
| Фланец 1- 40- 6, ГОСТ 12820-80 | 40 | 1,21 |
| Фланец 1- 50- 6, ГОСТ 12820-80 | 50 | 1,33 |
| Фланец 1- 65- 6, ГОСТ 12820-80 | 65 | 1,63 |
| Фланец 1- 80- 6, ГОСТ 12820-80 | 80 | 2,44 |
| Фланец 1- 100- 6,ГОСТ 12820-80 | 100 | 2,85 |
| Фланец 1- 125- 6, ГОСТ 12820-80 | 125 | 3,88 |
| Фланец 1- 150- 6,ГОСТ 12820-80 | 150 | 4,64 |
| Фланец 1- 200- 6, ГОСТ 12820-80 | 200 | 5,89 |
| Фланец 1- 250- 6, ГОСТ 12820-80 | 250 | 7,67 |
| Фланец 1- 300- 6, ГОСТ 12820-80 | 300 | 10,28 |
| Фланец 1- 350- 6, ГОСТ 12820-80 | 350 | 12,58 |
| Фланец 1- 400- 6, ГОСТ 12820-80 | 400 | 15,20 |
| Фланец 1- 450- 6, ГОСТ 12820-80 | 450 | 17,25 |
| Фланец 1- 500- 6, ГОСТ 12820-80 | 500 | 19,72 |
| Фланец 1- 600- 6, ГОСТ 12820-80 | 600 | 26,24 |
| Фланец 1- 800- 6, ГОСТ 12820-80 | 800 | 46,14 |
| Фланец 1- 1000- 6, ГОСТ 12820-80 | 1000 | 64,36 |
| Фланец 1- 1200- 6, ГОСТ 12820-80 | 1200 | 99,03 |
| Фланец 1- 1400- 6, ГОСТ 12820-80 | 1400 | 161,45 |
Фланец Ру-10. Воротниковый, ГОСТ 12821-80 | ||
| Фланец 1- 25- 10, ГОСТ 12821-80 | 25 | 1,05 |
| Фланец 1- 32- 10, ГОСТ 12821-80 | 32 | 1,54 |
| Фланец 1- 40- 10, ГОСТ 12821-80 | 40 | 1,83 |
| Фланец 1- 50- 10, ГОСТ 12821-80 | 50 | 2,26 |
| Фланец 1- 65- 10, ГОСТ 12821-80 | 65 | 3,17 |
| Фланец 1- 80- 10, ГОСТ 12821-80 | 80 | 3,67 |
| Фланец 1- 100- 10, ГОСТ 12821-80 | 100 | 4,40 |
| Фланец 1- 125- 10, ГОСТ 12821-80 | 125 | 6,71 |
| Фланец 1- 150- 10, ГОСТ 12821-80 | 150 | 8,17 |
| Фланец 1- 200- 10, ГОСТ 12821-80 | 200 | 11,35 |
| Фланец 1- 250- 10, ГОСТ 12821-80 | 250 | 14,64 |
| Фланец 1- 300- 10, ГОСТ 12821-80 | 300 | 18,66 |
| Фланец 1- 400- 10, ГОСТ 12821-80 | 400 | 30,00 |
| Фланец 1- 800- 10, ГОСТ 12821-80 | 800 | 87,24 |
| Фланец 1- 1000- 10, ГОСТ 12821-80 | 1000 | 130,00 |
| Фланец 1- 1200- 10, ГОСТ 12821-80 | 1200 | 180,00 |

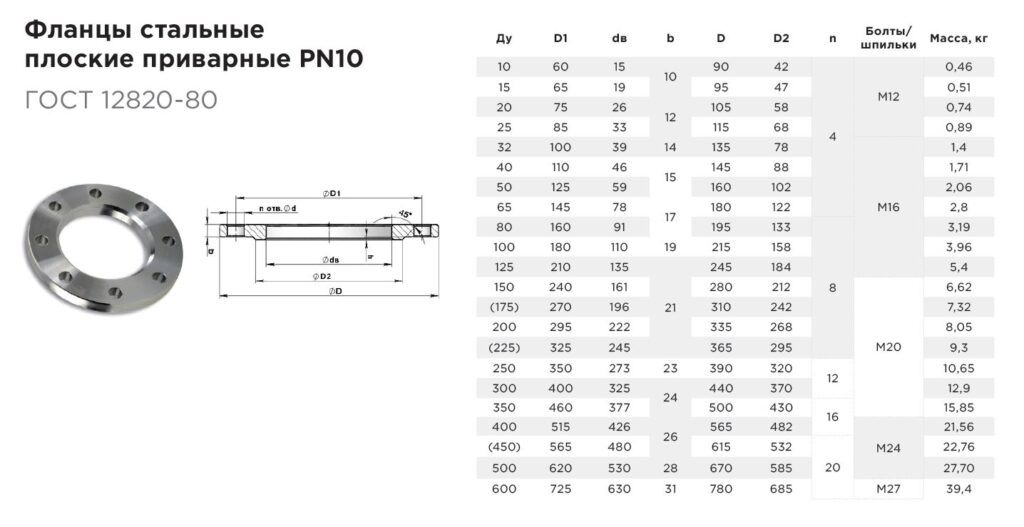

Фланец Ру-10. Плоский, ГОСТ 12820-80 | ||
| Фланец 1- 15- 10, ГОСТ 12820-80 | 15 | 0,51 |
| Фланец 1- 20- 10,ГОСТ 12820-80 | 20 | 0,74 |
| Фланец 1- 25- 10, ГОСТ 12820-80 | 25 | 0,89 |
| Фланец 1- 32- 10,ГОСТ 12820-80 | 32 | 1,40 |
| Фланец 1- 40- 10, ГОСТ 12820-80 | 40 | 1,71 |
| Фланец 1- 50- 10, ГОСТ 12820-80 | 50 | 2,06 |
| Фланец 1- 65- 10, ГОСТ 12820-80 | 65 | 2,80 |
| Фланец 1- 80- 10, ГОСТ 12820-80 | 80 | 3,19 |
| Фланец 1- 100- 10, ГОСТ 12820-80 | 100 | 3,96 |
| Фланец 1- 125- 10, ГОСТ 12820-80 | 125 | 5,40 |
| Фланец 1- 150- 10, ГОСТ 12820-80 | 150 | 6,92 |
| Фланец 1- 200- 10, ГОСТ 12820-80 | 200 | 8,05 |
| Фланец 1- 250- 10, ГОСТ 12820-80 | 250 | 10,65 |
| Фланец 1- 300- 10, ГОСТ 12820-80 | 300 | 12,90 |
| Фланец 1- 350- 10, ГОСТ 12820-80 | 350 | 15,85 |
| Фланец 1- 400- 10, ГОСТ 12820-80 | 400 | 21,56 |
| Фланец 1- 450- 10, ГОСТ 12820-80 | 450 | 22,76 |
| Фланец 1- 500- 10, ГОСТ 12820-80 | 500 | 27,70 |
| Фланец 1- 600- 10, ГОСТ 12820-80 | 600 | 39,40 |
| Фланец 1- 800- 10, ГОСТ 12820-80 | 800 | 79,16 |
| Фланец 1- 1000- 10, ГОСТ 12820-80 | 1000 | 118,43 |
| Фланец 1- 1200- 10, ГОСТ 12820-80 | 1200 | 197,44 |
| Фланец 1- 1400- 10, ГОСТ 12820-80 | 1400 | 220,65 |
Фланец Ру-16. Воротниковый, ГОСТ 12821-80 | ||
| Фланец 1- 15- 16, ГОСТ 12821-80 | 15 | 0,68 |
| Фланец 1- 20- 16, ГОСТ 12821-80 | 20 | 0,87 |
| Фланец 1- 25- 16, ГОСТ 12821-80 | 25 | 1,05 |
| Фланец 1- 32- 16, ГОСТ 12821-80 | 32 | 1,54 |
| Фланец 1- 40- 16, ГОСТ 12821-80 | 40 | 1,85 |
| Фланец 1- 50- 16, ГОСТ 12821-80 | 50 | 2,28 |
| Фланец 1- 65- 16, ГОСТ 12821-80 | 65 | 3,19 |
| Фланец 1- 80- 16, ГОСТ 12821-80 | 80 | 4,21 |
| Фланец 1- 100- 16, ГОСТ 12821-80 | 100 | 4,90 |
| Фланец 1- 125- 16, ГОСТ 12821-80 | 125 | 6,75 |
| Фланец 1- 150- 16, ГОСТ 12821-80 | 150 | 8,30 |
| Фланец 1- 200- 16, ГОСТ 12821-80 | 200 | 11,79 |
| Фланец 1- 250- 16, ГОСТ 12821-80 | 250 | 17,36 |
| Фланец 1- 300- 16, ГОСТ 12821-80 | 300 | 22,76 |
| Фланец 1- 350- 16, ГОСТ 12821-80 | 350 | 32,04 |
| Фланец 1- 400- 16, ГОСТ 12821-80 | 400 | 43,00 |
| Фланец 1- 500- 16, ГОСТ 12821-80 | 500 | 70,97 |
| Фланец 1- 600- 16, ГОСТ 12821-80 | 600 | 99,30 |
| Фланец 2- 50- 16, ГОСТ 12821-80 | 50 | 2,24 |
| Фланец 2- 80- 16, ГОСТ 12821-80 | 80 | 4,15 |
| Фланец 2- 100- 16, ГОСТ 12821-80 | 100 | 4,50 |
| Фланец 2- 150- 16, ГОСТ 12821-80 | 150 | 8,28 |
| Фланец 2- 200- 16, ГОСТ 12821-80 | 200 | 11,72 |
| Фланец 2- 250- 16, ГОСТ 12821-80 | 250 | 15,00 |
| Фланец 2- 300- 16, ГОСТ 12821-80 | 300 | 22,65 |
| Фланец 2- 350- 16, ГОСТ 12821-80 | 350 | 32,00 |
| Фланец 2- 400- 16, ГОСТ 12821-80 | 400 | 42,64 |
| Фланец 2- 500- 16, ГОСТ 12821-80 | 500 | 70,79 |
| Фланец 2- 600- 16, ГОСТ 12821-80 | 600 | 99,30 |
Фланец Ру-16. Плоский, ГОСТ 12820-80 | ||
| Фланец 1- 10- 16, ГОСТ 12820-80 | 10 | 0,54 |
| Фланец 1- 15- 16, ГОСТ 12820-80 | 15 | 0,61 |
| Фланец 1- 20- 16, ГОСТ 12820-80 | 20 | 0,86 |
| Фланец 1- 25- 16, ГОСТ 12820-80 | 25 | 1,17 |
| Фланец 1- 32- 16, ГОСТ 12820-80 | 32 | 1,58 |
| Фланец 1- 40- 16, ГОСТ 12820-80 | 40 | 1,96 |
| Фланец 1- 50- 16, ГОСТ 12820-80 | 50 | 2,58 |
| Фланец 1- 65- 16, ГОСТ 12820-80 | 65 | 3,42 |
| Фланец 1- 80- 16, ГОСТ 12820-80 | 80 | 3,71 |
| Фланец 1- 100- 16, ГОСТ 12820-80 | 100 | 4,73 |
| Фланец 1- 125- 16, ГОСТ 12820-80 | 125 | 6,38 |
| Фланец 1- 150- 16, ГОСТ 12820-80 | 150 | 8,16 |
| Фланец 1- 200- 16, ГОСТ 12820-80 | 10,10 | |
| Фланец 1- 250- 16, ГОСТ 12820-80 | 250 | 14,49 |
| Фланец 1- 300- 16, ГОСТ 12820-80 | 300 | 17,78 |
| Фланец 1- 350- 16, ГОСТ 12820-80 | 350 | 22,88 |
| Фланец 1- 400- 16, ГОСТ 12820-80 | 400 | 31,00 |
| Фланец 1- 450- 16, ГОСТ 12820-80 | 450 | 39,64 |
| Фланец 1- 500- 16, ГОСТ 12820-80 | 500 | 57,01 |
| Фланец 1- 600- 16, ГОСТ 12820-80 | 600 | 80,03 |
| Фланец 1- 800- 16, ГОСТ 12820-80 | 800 | 104,41 |
| Фланец 1- 1000- 16, ГОСТ 12820-80 | 1000 | 179,37 |
| Фланец 2- 80- 16, ГОСТ 12820-80 | 80 | 3,71 |
| Фланец 2- 250- 16, ГОСТ 12820-80 | 250 | 14,48 |
| Фланец 2- 300- 16, ГОСТ 12820-80 | 300 | 17,59 |
| Фланец 2- 350- 16, ГОСТ 12820-80 | 350 | 22,65 |
| Фланец 2- 400- 16, ГОСТ 12820-80 | 400 | 30,76 |
| Фланец 2- 500- 16, ГОСТ 12820-80 | 500 | 56,17 |
| Фланец 2- 600- 16, ГОСТ 12820-80 | 600 | 80,03 |
| Фланец 2- 800- 16, ГОСТ 12820-80 | 800 | 103,15 |
Фланец Ру-25. Воротниковый, ГОСТ 12821-80 | ||
| Фланец 1- 15- 25, ГОСТ 12821-80 | 15 | 0,79 |
| Фланец 1- 20- 25, ГОСТ 12821-80 | 20 | 0,97 |
| Фланец 1- 25- 25, ГОСТ 12821-80 | 25 | 1,18 |
| Фланец 1- 32- 25, ГОСТ 12821-80 | 32 | 1,83 |
| Фланец 1- 40- 25, ГОСТ 12821-80 | 40 | 2,19 |
| Фланец 1- 50- 25, ГОСТ 12821-80 | 2,78 | |
| Фланец 1- 65- 25, ГОСТ 12821-80 | 65 | 3,71 |
| Фланец 1- 80- 25, ГОСТ 12821-80 | 80 | 4,44 |
| Фланец 1- 100- 25, ГОСТ 12821-80 | 100 | 6,51 |
| Фланец 1- 125- 25, ГОСТ 12821-80 | 125 | 9,41 |
| Фланец 1- 150- 25, ГОСТ 12821-80 | 150 | 12,52 |
| Фланец 1- 200- 25, ГОСТ 12821-80 | 200 | 17,44 |
| Фланец 1- 250- 25, ГОСТ 12821-80 | 250 | 24,40 |
| Фланец 1- 300- 25, ГОСТ 12821-80 | 300 | 33,29 |
| Фланец 1- 400- 25, ГОСТ 12821-80 | 400 | 64,81 |
| Фланец 1- 500- 25, ГОСТ 12821-80 | 500 | 88,91 |
| Фланец 1- 600- 25, ГОСТ 12821-80 | 600 | 123,70 |
| Фланец 1- 800- 25, ГОСТ 12821-80 | 800 | 213,90 |
| Фланец 2- 20- 25, ГОСТ 12821-80 | 20 | 0,99 |
| Фланец 2- 25- 25, ГОСТ 12821-80 | 25 | 1,19 |
| Фланец 2- 40- 25, ГОСТ 12821-80 | 40 | 2,16 |
| Фланец 2- 50- 25, ГОСТ 12821-80 | 50 | 2,76 |
| Фланец 2- 65- 25, ГОСТ 12821-80 | 65 | 3,62 |
| Фланец 2- 80- 25, ГОСТ 12821-80 | 80 | 4,32 |
| Фланец 2- 100- 25, ГОСТ 12821-80 | 100 | 6,58 |
| Фланец 2- 150- 25, ГОСТ 12821-80 | 150 | 12,56 |
| Фланец 2- 200- 25, ГОСТ 12821-80 | 200 | 17,21 |
| Фланец 2- 250- 25, ГОСТ 12821-80 | 250 | 17,40 |
| Фланец 2- 300- 25, ГОСТ 12821-80 | 300 | 17,40 |
| Фланец 2- 400- 25, ГОСТ 12821-80 | 400 | 63,58 |
| Фланец 2- 500- 25, ГОСТ 12821-80 | 500 | 88,20 |
| Фланец 2- 600- 25, ГОСТ 12821-80 | 600 | 123,70 |
| Фланец 3- 150- 25, ГОСТ 12821-80 | 150 | 11,90 |
| Фланец 3- 200- 25, ГОСТ 12821-80 | 200 | 16,86 |
| Фланец 3- 250- 25, ГОСТ 12821-80 | 250 | 23,27 |
Фланец Ру-25. Плоский, ГОСТ 12820-80 | ||
| Фланец 1- 15- 25, ГОСТ 12820-80 | 15 | 0,70 |
| Фланец 1- 20- 25, ГОСТ 12820-80 | 20 | 0,98 |
| Фланец 1- 25- 25, ГОСТ 12820-80 | 25 | 1,17 |
| Фланец 1- 32- 25, ГОСТ 12820-80 | 32 | 1,17 |
| Фланец 1- 40- 25, ГОСТ 12820-80 | 40 | 2,18 |
| Фланец 1- 50- 25, ГОСТ 12820-80 | 50 | 2,71 |
| Фланец 1- 65- 25, ГОСТ 12820-80 | 65 | 3,22 |
| Фланец 1- 80- 25, ГОСТ 12820-80 | 80 | 4,06 |
| Фланец 1- 100- 25, ГОСТ 12820-80 | 100 | 5,92 |
| Фланец 1- 125- 25, ГОСТ 12820-80 | 125 | 8,25 |
| Фланец 1- 150- 25, ГОСТ 12820-80 | 150 | 10,51 |
| Фланец 1- 200- 25, ГОСТ 12820-80 | 200 | 13,34 |
| Фланец 1- 250- 25, ГОСТ 12820-80 | 250 | 18,90 |
| Фланец 1- 300- 25, ГОСТ 12820-80 | 300 | 23,95 |
| Фланец 1- 350- 25, ГОСТ 12820-80 | 350 | 34,35 |
| Фланец 1- 400- 25, ГОСТ 12820-80 | 400 | 44,62 |
| Фланец 1- 500- 25, ГОСТ 12820-80 | 500 | 67,30 |
| Фланец 1- 600- 25, ГОСТ 12820-80 | 600 | 90,87 |
| Фланец 1- 800- 25, ГОСТ 12820-80 | 800 | 184,43 |
| Фланец 2- 20- 25, ГОСТ 12820-80 | 20 | 0,97 |
| Фланец 2- 25- 25, ГОСТ 12820-80 | 25 | 1,17 |
| Фланец 2- 32- 25, ГОСТ 12820-80 | 32 | 1,76 |
| Фланец 2- 40- 25, ГОСТ 12820-80 | 40 | 2,15 |
| Фланец 2- 50- 25, ГОСТ 12820-80 | 50 | 2,80 |
| Фланец 2- 65- 25, ГОСТ 12820-80 | 65 | 3,21 |
| Фланец 2- 80- 25, ГОСТ 12820-80 | 80 | 4,00 |
| Фланец 2- 100- 25, ГОСТ 12820-80 | 100 | 5,89 |
| Фланец 2- 125- 25, ГОСТ 12820-80 | 125 | 8,25 |
| Фланец 2- 150- 25, ГОСТ 12820-80 | 150 | 10,50 |
| Фланец 2- 200- 25, ГОСТ 12820-80 | 200 | 13,24 |
| Фланец 2- 250- 25, ГОСТ 12820-80 | 250 | 18,78 |
| Фланец 2- 300- 25, ГОСТ 12820-80 | 300 | 23,53 |
| Фланец 2- 400- 25, ГОСТ 12820-80 | 400 | 44,01 |
| Фланец 2- 500- 25, ГОСТ 12820-80 | 500 | 66,63 |
| Фланец 2- 600- 25, ГОСТ 12820-80 | 600 | 89,13 |
Фланец Ру-40. Воротниковый, ГОСТ 12821-80 | ||
| Фланец 1- 15- 40, ГОСТ 12821-80 | 15 | 0,79 |
| Фланец 1- 20- 40, ГОСТ 12821-80 | 20 | 0,97 |
| Фланец 1- 25- 40, ГОСТ 12821-80 | 25 | 1,18 |
| Фланец 1- 32- 40, ГОСТ 12821-80 | 32 | 1,83 |
| Фланец 1- 40- 40, ГОСТ 12821-80 | 40 | 2,19 |
| Фланец 1- 50- 40, ГОСТ 12821-80 | 50 | 2,81 |
| Фланец 1- 65- 40, ГОСТ 12821-80 | 65 | 3,71 |
| Фланец 1- 80- 40, ГОСТ 12821-80 | 80 | 4,80 |
| Фланец 1- 100- 40, ГОСТ 12821-80 | 100 | 7,40 |
| Фланец 1- 125- 40, ГОСТ 12821-80 | 125 | 10,00 |
| Фланец 1- 150- 40, ГОСТ 12821-80 | 150 | 13,03 |
| Фланец 1- 200- 40, ГОСТ 12821-80 | 200 | 24,44 |
| Фланец 1- 250- 40, ГОСТ 12821-80 | 250 | 37,59 |
| Фланец 1- 300- 40, ГОСТ 12821-80 | 300 | 57,10 |
| Фланец 1- 400- 40, ГОСТ 12821-80 | 400 | 106,75 |
| Фланец 1- 500- 40, ГОСТ 12821-80 | 500 | 132,33 |
| Фланец 2- 15- 40, ГОСТ 12821-80 | 15 | 0,78 |
| Фланец 2- 20- 40, ГОСТ 12821-80 | 20 | 0,99 |
| Фланец 2- 25- 40, ГОСТ 12821-80 | 25 | 1,18 |
| Фланец 2- 32- 40, ГОСТ 12821-80 | 32 | 2,19 |
| Фланец 2- 40- 40, ГОСТ 12821-80 | 40 | 2,16 |
| Фланец 2- 50- 40, ГОСТ 12821-80 | 50 | 2,79 |
| Фланец 2- 65- 40, ГОСТ 12821-80 | 65 | 3,72 |
| Фланец 2- 80- 40, ГОСТ 12821-80 | 80 | 4,81 |
| Фланец 2- 100- 40, ГОСТ 12821-80 | 100 | 7,06 |
| Фланец 2- 150- 40, ГОСТ 12821-80 | 150 | 13,20 |
| Фланец 2- 200- 40, ГОСТ 12821-80 | 200 | 24,00 |
| Фланец 2- 250- 40, ГОСТ 12821-80 | 250 | 37,30 |
| Фланец 2- 300- 40, ГОСТ 12821-80 | 300 | 50,60 |
| Фланец 2- 400- 40, ГОСТ 12821-80 | 400 | 105,00 |
| Фланец 2- 500- 40, ГОСТ 12821-80 | 500 | 128,00 |
| Фланец 3- 50- 40, ГОСТ 12821-80 | 50 | 2,68 |
| Фланец 3- 80- 40, ГОСТ 12821-80 | 80 | 4,60 |
| Фланец 3- 100- 40, ГОСТ 12821-80 | 100 | 6,82 |
| Фланец 3- 150- 40, ГОСТ 12821-80 | 150 | 12,60 |
| Фланец 3- 200- 40, ГОСТ 12821-80 | 200 | 23,57 |
| Фланец 3- 250- 40, ГОСТ 12821-80 | 250 | 36,50 |
Фланец Ру-63. Воротниковый, ГОСТ 12821-80 | ||
| Фланец 1- 15- 63, ГОСТ 12821-80 | 15 | 1,15 |
| Фланец 1- 20- 63, ГОСТ 12821-80 | 20 | 1,80 |
| Фланец 1- 25- 63, ГОСТ 12821-80 | 25 | 2,30 |
| Фланец 1- 32- 63, ГОСТ 12821-80 | 32 | 2,94 |
| Фланец 1- 40- 63, ГОСТ 12821-80 | 40 | 3,75 |
| Фланец 1- 50- 63, ГОСТ 12821-80 | 50 | 4,63 |
| Фланец 1- 80- 63, ГОСТ 12821-80 | 80 | 7,22 |
| Фланец 1- 100- 63, ГОСТ 12821-80 | 100 | 10,71 |
| Фланец 1- 150- 63, ГОСТ 12821-80 | 150 | 24,60 |
| Фланец 1- 200- 63, ГОСТ 12821-80 | 200 | 36,60 |
| Фланец 1- 250- 63, ГОСТ 12821-80 | 250 | 50,89 |
| Фланец 1- 300- 63, ГОСТ 12821-80 | 300 | 68,15 |
| Фланец 1- 400- 63, ГОСТ 12821-80 | 400 | 135,80 |
| Фланец 2- 15- 63, ГОСТ 12821-80 | 15 | 1,14 |
| Фланец 2- 20- 63, ГОСТ 12821-80 | 20 | 1,81 |
| Фланец 2- 25- 63, ГОСТ 12821-80 | 25 | 2,28 |
| Фланец 2- 32- 63, ГОСТ 12821-80 | 32 | 2,94 |
| Фланец 2- 40- 63, ГОСТ 12821-80 | 40 | 3,75 |
| Фланец 2- 50- 63, ГОСТ 12821-80 | 50 | 4,63 |
| Фланец 2- 80- 63, ГОСТ 12821-80 | 80 | 7,22 |
| Фланец 2- 100- 63, ГОСТ 12821-80 | 100 | 10,70 |
| Фланец 2- 150- 63, ГОСТ 12821-80 | 150 | 25,40 |
| Фланец 2- 200- 63, ГОСТ 12821-80 | 200 | 38,50 |
| Фланец 2- 250- 63, ГОСТ 12821-80 | 250 | 53,80 |
| Фланец 2- 300- 63, ГОСТ 12821-80 | 300 | 74,60 |
| Фланец 2- 400- 63, ГОСТ 12821-80 | 400 | 151,00 |
Фланец Ру-63. Воротниковый, ГОСТ 12821-80 (прием. и отв.) | ||
| Фланцы Ду-15х63 (прием. и отв.) | 15 | 2,30 |
| Фланцы Ду-15х63 (прием.) | 15 | 1,20 |
| Фланцы Ду-20х63 (прием. и отв.) | 20 | 3,60 |
| Фланцы Ду-20х63 (прием.) | 20 | 1,80 |
| Фланцы Ду-25х63 (прием. и отв.) | 25 | 4,60 |
| Фланцы Ду-25х63 (прием.) | 25 | 2,30 |
| Фланцы Ду-32х63 (прием. и отв.) | 32 | 5,88 |
| Фланцы Ду-32х63 (прием.) | 32 | 2,94 |
| Фланцы Ду-40х63 (прием. и отв.) | 40 | 7,50 |
| Фланцы Ду-40х63 (прием.) | 40 | 3,75 |
| Фланец Ру-25 к 15с51п (12п). Плоский, ГОСТ 12820-80 | ||
| Фланцы Ру-25 Ду-20 (15с51п) | 20 | 0,97 |
| Фланцы Ру-25 Ду-25 (15с51п) | 25 | 1,16 |
| Фланцы Ру-25 Ду-32 (15с51п) | 32 | 1,81 |
Фланец из нерж. стали. Воротниковый, ГОСТ 12821-80 | ||
| Фланец нерж. 1- 15- 16, ГОСТ 12821-80 | 15 | 0,72 |
| Фланец нерж. 1- 20- 16, ГОСТ 12821-80 | 20 | 0,92 |
| Фланец нерж. 1- 25- 10, ГОСТ 12821-80 | 25 | 1,11 |
| Фланец нерж. 1- 25- 16, ГОСТ 12821-80 | 25 | 1,11 |
| Фланец нерж. 1- 25- 40, ГОСТ 12821-80 | 25 | 1,24 |
| Фланец нерж. 1- 32- 16, ГОСТ 12821-80 | 32 | 1,62 |
| Фланец нерж. 1- 32- 40, ГОСТ 12821-80 | 32 | 1,92 |
| Фланец нерж. 1- 40- 16, ГОСТ 12821-80 | 40 | 1,94 |
| Фланец нерж. 1- 40- 40, ГОСТ 12821-80 | 40 | 2,30 |
| Фланец нерж. 1- 50- 10, ГОСТ 12821-80 | 50 | 2,40 |
| Фланец нерж. 1- 50- 16, ГОСТ 12821-80 | 50 | 2,40 |
| Фланец нерж. 1- 50- 25, ГОСТ 12821-80 | 50 | 2,92 |
Фланец нерж. 1- 50- 40, ГОСТ 12821-80 | 50 | 2,95 |
| Фланец нерж. 1- 65- 16, ГОСТ 12821-80 | 65 | 3,35 |
| Фланец нерж. 1- 65- 25, ГОСТ 12821-80 | 65 | 3,90 |
| Фланец нерж. 1- 65- 40, ГОСТ 12821-80 | 65 | 3,90 |
| Фланец нерж. 1- 80- 06, ГОСТ 12821-80 | 80 | 2,90 |
| Фланец нерж. 1- 80- 16, ГОСТ 12821-80 | 80 | 2,42 |
| Фланец нерж. 1- 80- 25, ГОСТ 12821-80 | 80 | 4,66 |
| Фланец нерж. 1- 80- 40, ГОСТ 12821-80 | 80 | 5,04 |
| Фланец нерж. 1- 80- 63, ГОСТ 12821-80 | 80 | 7,60 |
| Фланец нерж. 1- 100- 06, ГОСТ 12821-80 | 100 | 4,90 |
| Фланец нерж. 1- 100- 16, ГОСТ 12821-80 | 100 | 5,20 |
| Фланец нерж. 1- 100- 25, ГОСТ 12821-80 | 100 | 6,84 |
Фланец нерж. 1- 100- 40, ГОСТ 12821-80 | 100 | 7,77 |
| Фланец нерж. 1- 125- 16, ГОСТ 12821-80 | 125 | 7,09 |
| Фланец нерж. 1- 125- 25, ГОСТ 12821-80 | 125 | 9,88 |
| Фланец нерж. 1- 150- 16, ГОСТ 12821-80 | 150 | 14,00 |
| Фланец нерж. 1- 150- 25, ГОСТ 12821-80 | 150 | 13,15 |
| Фланец нерж. 1- 150- 40, ГОСТ 12821-80 | 150 | 13,70 |
| Фланец нерж. 1- 150- 63, ГОСТ 12821-80 | 150 | 25,83 |
| Фланец нерж. 1- 200- 10, ГОСТ 12821-80 | 200 | 11,92 |
| Фланец нерж. 1- 200- 16, ГОСТ 12821-80 | 200 | 12,38 |
| Фланец нерж. 1- 200- 25, ГОСТ 12821-80 | 200 | 18,32 |
| Фланец нерж. 1- 200- 40, ГОСТ 12821-80 | 200 | 26,00 |
| Фланец нерж. 1- 250- 10, ГОСТ 12821-80 | 250 | 15,40 |
Фланец нерж. 1- 250- 16, ГОСТ 12821-80 | 250 | 18,30 |
| Фланец нерж. 1- 250- 25, ГОСТ 12821-80 | 250 | 26,00 |
| Фланец нерж. 1- 300- 16, ГОСТ 12821-80 | 300 | 24,00 |
| Фланец нерж. 1- 350- 16,ГОСТ 12821-80 | 350 | 34,00 |
| Фланец нерж. 2- 32- 40, ГОСТ 12821-80 | 32 | 1,94 |
| Фланец нерж. 2- 40- 16, ГОСТ 12821-80 | 40 | 1,90 |
| Фланец нерж. 2- 50- 16, ГОСТ 12821-80 | 50 | 2,40 |
| Фланец нерж. 2- 50- 25, ГОСТ 12821-80 | 50 | 2,92 |
| Фланец нерж. 2- 50- 40,ГОСТ 12821-80 | 50 | 2,90 |
| Фланец нерж. 2- 65- 16, ГОСТ 12821-80 | 65 | 3,35 |
| Фланец нерж. 2- 80- 63, ГОСТ 12821-80 | 80 | 7,53 |
| Фланец нерж. 2- 100- 25, ГОСТ 12821-80 | 100 | 6,90 |
Фланец нерж. 2- 100- 63, ГОСТ 12821-80 | 100 | 18,00 |
| Фланец нерж. 2- 150- 16, ГОСТ 12821-80 | 150 | 8,70 |
| Фланец нерж. 2- 150- 25, ГОСТ 12821-80 | 150 | 13,20 |
| Фланец нерж. 2- 150- 40, ГОСТ 12821-80 | 150 | 10,70 |
| Фланец нерж. 2- 200- 16, ГОСТ 12821-80 | 200 | 12,31 |
| Фланец нерж. 2- 250- 10, ГОСТ 12821-80 | 250 | 15,11 |
| Фланец нерж. 2- 250- 16, ГОСТ 12821-80 | 250 | 15,75 |
| Фланец нерж. 2- 250- 25, ГОСТ 12821-80 | 250 | 25,30 |
| Фланец нерж. 2- 300- 16, ГОСТ 12821-80 | 300 | 24,00 |
| Фланец нерж. 2- 300- 40, ГОСТ 12821-80 | 300 | 53,13 |
| Фланец нерж. 2- 350- 16, ГОСТ 12821-80 | 350 | 33,60 |
| Фланец нерж. 2- 400- 16, ГОСТ 12821-80 | 400 | 43,40 |
Фланец из нерж. стали. Плоский, ГОСТ 12820-80 | ||
| Фланец нерж. 1- 15- 10, ГОСТ 12820-80 | 15 | 0,54 |
| Фланец нерж. 1- 15- 16, ГОСТ 12820-80 | 15 | 0,64 |
| Фланец нерж. 1- 15- 25, ГОСТ 12820-80 | 15 | 0,74 |
| Фланец нерж. 1- 20- 10, ГОСТ 12820-80 | 20 | 0,80 |
| Фланец нерж. 1- 20- 16, ГОСТ 12820-80 | 20 | 0,90 |
| Фланец нерж. 1- 20- 25, ГОСТ 12820-80 | 20 | 1,03 |
| Фланец нерж. 1- 25- 10, ГОСТ 12820-80 | 25 | 0,94 |
| Фланец нерж. 1- 25- 16, ГОСТ 12820-80 | 25 | 1,23 |
| Фланец нерж. 1- 25- 25, ГОСТ 12820-80 | 25 | 1,23 |
| Фланец нерж. 1- 32- 10, ГОСТ 12820-80 | 32 | 1,47 |
| Фланец нерж. 1- 32- 16, ГОСТ 12820-80 | 32 | 1,70 |
| Фланец нерж. 1- 40- 10, ГОСТ 12820-80 | 40 | 1,80 |
Фланец нерж. 1- 40- 16, ГОСТ 12820-80 | 40 | 2,06 |
| Фланец нерж. 1- 40- 25, ГОСТ 12820-80 | 40 | 2,30 |
| Фланец нерж. 1- 50- 10, ГОСТ 12820-80 | 50 | 2,20 |
| Фланец нерж. 1- 50- 16, ГОСТ 12820-80 | 50 | 2,80 |
| Фланец нерж. 1- 65- 10, ГОСТ 12820-80 | 65 | 2,90 |
| Фланец нерж. 1- 65- 16, ГОСТ 12820-80 | 65 | 3,60 |
| Фланец нерж. 1- 80- 10, ГОСТ 12820-80 | 80 | 3,35 |
| Фланец нерж. 1- 80- 16, ГОСТ 12820-80 | 80 | 3,90 |
| Фланец нерж. 1- 80- 25, ГОСТ 12820-80 | 80 | 4,30 |
| Фланец нерж. 1- 100- 10, ГОСТ 12820-80 | 100 | 4,80 |
| Фланец нерж. 1- 100- 16, ГОСТ 12820-80 | 100 | 5,00 |
| Фланец нерж. 1- 125- 16, ГОСТ 12820-80 | 125 | 7,00 |
Фланец нерж. 1- 150- 10, ГОСТ 12820-80 | 150 | 7,30 |
| Фланец нерж. 1- 150- 16, ГОСТ 12820-80 | 150 | 8,50 |
| Фланец нерж. 1- 150- 25, ГОСТ 12820-80 | 150 | 11,04 |
| Фланец нерж. 1- 200- 10, ГОСТ 12820-80 | 200 | 8,50 |
| Фланец нерж. 1- 200- 16, ГОСТ 12820-80 | 200 | 10,60 |
| Фланец нерж. 1- 200- 25, ГОСТ 12820-80 | 200 | 14,00 |
| Фланец нерж. 1- 250- 10, ГОСТ 12820-80 | 250 | 11,20 |
| Фланец нерж. 1- 250- 16, ГОСТ 12820-80 | 250 | 18,30 |
| Фланец нерж. 1- 300- 10, ГОСТ 12820-80 | 300 | 18,00 |
| Фланец нерж. 1- 300- 16, ГОСТ 12820-80 | 300 | 18,60 |
| Фланец нерж. 1- 350- 16, ГОСТ 12820-80 | 350 | 24,00 |
| Фланец нерж. 2- 25- 10, ГОСТ 12820-80 | 10 | 1,23 |
Фланец нерж. 2- 50- 25, ГОСТ 12820-80 | 50 | 2,90 |
| Фланец нерж. 2- 150- 16, ГОСТ 12820-80 | 150 | 8,57 |
| Фланец нерж. 2- 400- 16, ГОСТ 12820-80 | 400 | 45,00 |
Фланцы плоские ГОСТ 12820-80 ст.3 (20)
Главная » Продукция » Задвижка шиберная ЗМС » Задвижка ЗМС-100 х 1050 » Задвижка дисковая ЗД 65-210 » Задвижка ЗДШ 65-210М » Фланцы плоские ГОСТ 12820-80 ст.3 (20)
Фланцы плоские ГОСТ 12820-80 ст.3 (20)
Фланцы стальные плоские ГОСТ 12820-80 ст.3 (20)
Настоящий стандарт распространяется на стальные плоские приварные фланцы по ГОСТ 12820-80 для трубопроводов и соединительных частей, а также на присоединительные фланцы ГОСТ 12820-80 арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров на условное давление Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру среды от 203 до 573 К (от минус 70 до плюс 300 °С).
Давление PN = 0,6 МПа (6 кгс/с м²) | |||||||
| Наименование | D, мм | D1, мм | dв, мм | b, мм | d, мм | отв. , шт. | Масса, кг |
| Фланец плоский ГОСТ 12820-80 1-15-6 ст.3 (20) | 80 | 55 | 19 | 10 | 11 | 4 | 0,33 |
| Фланец плоский ГОСТ 12820-80 1-20-6 ст.3 (20) | 90 | 65 | 26 | 12 | 0,53 | ||
| Фланец плоский ГОСТ 12820-80 1-25-6 ст.3 (20) | 100 | 75 | 33 | 12 | 0,64 | ||
| Фланец плоский ГОСТ 12820-80 1-32-6 ст.3 (20) | 120 | 90 | 39 | 13 | 14 | 1,01 | |
Фланец плоский ГОСТ 12820-80 1-40-6 ст. 3 (20) | 130 | 100 | 46 | 13 | 1,21 | ||
| Фланец плоский ГОСТ 12820-80 1-50-6 ст.3 (20) | 140 | 110 | 59 | 13 | 1,33 | ||
| Фланец плоский ГОСТ 12820-80 1-65-6 ст.3 (20) | 160 | 130 | 78 | 13 | 1,63 | ||
| Фланец плоский ГОСТ 12820-80 1-80-6 ст.3 (20) | 185 | 150 | 91 | 15 | 18 | 2,44 | |
| Фланец плоский ГОСТ 12820-80 1-100-6 ст.3 (20) | 205 | 170 | 110 | 15 | 2,85 | ||
Фланец плоский ГОСТ 12820-80 1-125-6 ст. 3 (20) | 235 | 200 | 135 | 17 | 8 | 3,88 | |
| Фланец плоский ГОСТ 12820-80 1-150-6 ст.3 (20) | 260 | 225 | 161 | 17 | 4,39 | ||
| Фланец плоский ГОСТ 12820-80 1-200-6 ст.3 (20) | 315 | 280 | 222 | 19 | 5,89 | ||
| Фланец плоский ГОСТ 12820-80 1-250-6 ст.3 (20) | 370 | 335 | 273 | 20 | 12 | 7,67 | |
| Фланец плоский ГОСТ 12820-80 1-300-6 ст.3 (20) | 435 | 395 | 325 | 20 | 22 | 10,28 | |
Фланец плоский ГОСТ 12820-80 1-350-6 ст. 3 (20) | 485 | 445 | 377 | 22 | 12,58 | ||
| Фланец плоский ГОСТ 12820-80 1-400-6 ст.3 (20) | 535 | 495 | 426 | 24 | 16 | 15,2 | |
| Фланец плоский ГОСТ 12820-80 1-500-6 ст.3 (20) | 640 | 600 | 530 | 25 | 19,72 | ||
| Фланец плоский ГОСТ 12820-80 1-600-6 ст.3 (20) | 755 | 705 | 630 | 25 | 26 | 20 | 26,24 |
| Фланец плоский ГОСТ 12820-80 1-800-6 ст.3 (20) | 975 | 920 | 820 | 27 | 30 | 24 | 46,14 |
Фланец плоский ГОСТ 12820-80 1-1000-6 ст. 3 (20) | 1 175 | 1 120 | 1 020 | 31 | 28 | 64,36 | |
| Фланец плоский ГОСТ 12820-80 1-1200-6 ст.3 (20) | 1 400 | 1 340 | 1 220 | 34 | 33 | 32 | 99,03 |
Давление PN = 1,0 МПа (10 кгс/с м²) | |||||||
| Наименование | D, мм | D1, мм | dв, мм | b, мм | d, мм | отв., шт. | Масса, кг |
| Фланец плоский ГОСТ 12820-80 1-15-10 ст.3 (20) | 95 | 65 | 19 | 10 | 14 | 4 | 0,51 |
Фланец плоский ГОСТ 12820-80 1-20-10 ст. 3 (20) | 105 | 75 | 26 | 12 | 0,74 | ||
| Фланец плоский ГОСТ 12820-80 1-25-10 ст.3 (20) | 115 | 85 | 33 | 12 | 0,89 | ||
| Фланец плоский ГОСТ 12820-80 1-32-10 ст.3 (20) | 135 | 100 | 39 | 14 | 18 | 1,4 | |
| Фланец плоский ГОСТ 12820-80 1-40-10 ст.3 (20) | 145 | 110 | 46 | 15 | 1,71 | ||
| Фланец плоский ГОСТ 12820-80 1-50-10 ст.3 (20) | 160 | 125 | 59 | 15 | 2,06 | ||
Фланец плоский ГОСТ 12820-80 1-105-10 ст. 3 (20) | 180 | 145 | 78 | 17 | 2,8 | ||
| Фланец плоский ГОСТ 12820-80 1-80-10 ст.3 (20) | 195 | 160 | 91 | 17 | 3,19 | ||
| Фланец плоский ГОСТ 12820-80 1-100-10 ст.3 (20) | 215 | 180 | 110 | 19 | 8 | 3,96 | |
| Фланец плоский ГОСТ 12820-80 1-125-10 ст.3 (20) | 245 | 210 | 135 | 21 | 5,4 | ||
| Фланец плоский ГОСТ 12820-80 1-150-10 ст.3 (20) | 280 | 240 | 161 | 21 | 22 | 6,62 | |
Фланец плоский ГОСТ 12820-80 1-200-10 ст. 3 (20) | 335 | 295 | 222 | 21 | 8,05 | ||
| Фланец плоский ГОСТ 12820-80 1-250-10 ст.3 (20) | 390 | 350 | 273 | 23 | 12 | 10,65 | |
| Фланец плоский ГОСТ 12820-80 1-300-10 ст.3 (20) | 440 | 400 | 325 | 24 | 12,9 | ||
| Фланец плоский ГОСТ 12820-80 1-350-10 ст.3 (20) | 500 | 460 | 377 | 24 | 16 | 15,85 | |
| Фланец плоский ГОСТ 12820-80 1-400-10 ст.3 (20) | 565 | 515 | 426 | 26 | 26 | 21,56 | |
Фланец плоский ГОСТ 12820-80 1-500-10 ст. 3 (20) | 670 | 620 | 530 | 28 | 20 | 27,7 | |
| Фланец плоский ГОСТ 12820-80 1-600-10 ст.3 (20) | 780 | 725 | 630 | 31 | 30 | 39,4 | |
| Фланец плоский ГОСТ 12820-80 1-800-10 ст.3 (20) | 1010 | 950 | 820 | 37 | 33 | 24 | 79,16 |
| Фланец плоский ГОСТ 12820-80 1-1000-10 ст.3 (20) | 1220 | 1160 | 1020 | 43 | 28 | 118,43 | |
| Фланец плоский ГОСТ 12820-80 1-1200-10 ст.3 (20) | 1455 | 1380 | 1220 | 51 | 39 | 32 | 197,44 |
Давление PN = 1,6 МПа (16 кгс/с м²) | |||||||
| Наименование | D, мм | D1, мм | dв, мм | b, мм | d, мм | отв. , шт. | Масса, кг |
| Фланец плоский ГОСТ 12820-80 1-15-16 ст.3 (20) | 95 | 65 | 19 | 12 | 14 | 4 | 0,61 |
| Фланец плоский ГОСТ 12820-80 1-20-16 ст.3 (20) | 105 | 75 | 26 | 14 | 0,86 | ||
| Фланец плоский ГОСТ 12820-80 1-25-16 ст.3 (20) | 115 | 85 | 33 | 16 | 1,17 | ||
| Фланец плоский ГОСТ 12820-80 1-32-16 ст.3 (20) | 135 | 100 | 39 | 16 | 18 | 1,58 | |
Фланец плоский ГОСТ 12820-80 1-40-16 ст. 3 (20) | 145 | 110 | 46 | 17 | 1,96 | ||
| Фланец плоский ГОСТ 12820-80 1-50-16 ст.3 (20) | 160 | 125 | 59 | 19 | 2,58 | ||
| Фланец плоский ГОСТ 12820-80 1-165-16 ст.3 (20) | 180 | 145 | 78 | 21 | 3,42 | ||
| Фланец плоский ГОСТ 12820-80 1-80-16 ст.3 (20) | 195 | 160 | 91 | 21 | 3,71 | ||
| Фланец плоский ГОСТ 12820-80 1-160-16 ст.3 (20) | 215 | 180 | 110 | 23 | 8 | 4,73 | |
Фланец плоский ГОСТ 12820-80 1-125-16 ст. 3 (20) | 245 | 210 | 135 | 25 | 6,38 | ||
| Фланец плоский ГОСТ 12820-80 1-150-16 ст.3 (20) | 280 | 240 | 161 | 25 | 22 | 7,81 | |
| Фланец плоский ГОСТ 12820-80 1-200-16 ст.3 (20) | 335 | 295 | 222 | 27 | 12 | 10,1 | |
| Фланец плоский ГОСТ 12820-80 1-250-16 ст.3 (20) | 405 | 355 | 273 | 28 | 26 | 14,49 | |
| Фланец плоский ГОСТ 12820-80 1-300-16 ст.3 (20) | 460 | 410 | 325 | 28 | 17,78 | ||
Фланец плоский ГОСТ 12820-80 1-350-16 ст. 3 (20) | 520 | 470 | 377 | 30 | 16 | 22,88 | |
| Фланец плоский ГОСТ 12820-80 1-400-16 ст.3 (20) | 580 | 525 | 426 | 34 | 30 | 31 | |
| Фланец плоский ГОСТ 12820-80 1-500-16 ст.3 (20) | 710 | 650 | 530 | 44 | 33 | 20 | 57,01 |
| Фланец плоский ГОСТ 12820-80 1-1600-16 ст.3 (20) | 840 | 770 | 630 | 45 | 39 | 80,03 | |
| Фланец плоский ГОСТ 12820-80 1-800-16 ст.3 (20) | 1020 | 950 | 820 | 49 | 24 | 104,41 | |
Фланец плоский ГОСТ 12820-80 1-1000-16 ст. 3 (20) | 1255 | 1170 | 1020 | 58 | 45 | 28 | 179,37 |
| Фланец плоский ГОСТ 12820-80 1-1200-16 ст.3 (20) | 1485 | 1390 | 1220 | 71 | 52 | 32 | 297,78 |
Давление PN = 2,5 МПа (25 кгс/с м²) | |||||||
| Наименование | D, мм | D1, мм | dв, мм | b, мм | d, мм | отв., шт. | Масса, кг |
Фланец плоский ГОСТ 12820-80 1-15-25 ст. 3 (20) | 95 | 65 | 19 | 14 | 14 | 4 | 0,7 |
| Фланец плоский ГОСТ 12820-80 1-20-25 ст.3 (20) | 105 | 75 | 26 | 16 | 1 | ||
| Фланец плоский ГОСТ 12820-80 1-25-25 ст.3 (20) | 115 | 85 | 33 | 16 | 1,2 | ||
| Фланец плоский ГОСТ 12820-80 1-32-25 ст.3 (20) | 135 | 100 | 39 | 18 | 18 | 1,8 | |
| Фланец плоский ГОСТ 12820-80 1-40-25 ст.3 (20) | 145 | 110 | 46 | 19 | 2,2 | ||
Фланец плоский ГОСТ 12820-80 1-50-25 ст. 3 (20) | 160 | 125 | 59 | 21 | 2,7 | ||
| Фланец плоский ГОСТ 12820-80 1-255-25 ст.3 (20) | 180 | 145 | 78 | 21 | 8 | 3,2 | |
| Фланец плоский ГОСТ 12820-80 1-80-25 ст.3 (20) | 195 | 160 | 91 | 23 | 4,1 | ||
| Фланец плоский ГОСТ 12820-80 1-250-25 ст.3 (20) | 230 | 190 | 110 | 25 | 22 | 5,9 | |
| Фланец плоский ГОСТ 12820-80 1-125-25 ст.3 (20) | 270 | 220 | 135 | 27 | 26 | 8,3 | |
Фланец плоский ГОСТ 12820-80 1-150-25 ст. 3 (20) | 300 | 250 | 161 | 27 | 10,1 | ||
| Фланец плоский ГОСТ 12820-80 1-200-25 ст.3 (20) | 360 | 310 | 222 | 29 | 12 | 13,3 | |
| Фланец плоский ГОСТ 12820-80 1-250-25 ст.3 (20) | 425 | 370 | 273 | 31 | 30 | 18,9 | |
| Фланец плоский ГОСТ 12820-80 1-300-25 ст.3 (20) | 485 | 430 | 325 | 32 | 16 | 23,9 | |
| Фланец плоский ГОСТ 12820-80 1-350-25 ст.3 (20) | 550 | 490 | 377 | 38 | 33 | 34,4 | |
Фланец плоский ГОСТ 12820-80 1-400-25 ст. 3 (20) | 610 | 550 | 426 | 40 | 44,6 | ||
| Фланец плоский ГОСТ 12820-80 1-500-25 ст.3 (20) | 730 | 660 | 530 | 48 | 39 | 20 | 67,3 |
| Фланец плоский ГОСТ 12820-80 1-600-25 ст.3 (20) | 840 | 770 | 630 | 49 | 90,87 | ||
| Фланец плоский ГОСТ 12820-80 1-800-25 ст.3 (20) | 1075 | 990 | 820 | 63 | 45 | 24 | 181,43 |
Плоские фланцы ГОСТ 12820-80 предназначены для соединения/присоединения технических устройств работающих при давлениях от 0,1 МПа до 2,5 МПа и температуре от -70С до +300С.
Плоские фланцы ГОСТ 12820-80 бывают девяти различных исполнений уплотнительных поверхностей и геометрических размеров. Чаще всего используется первое исполнение, но при давлениях свыше 16 атм. (1,6 МПа) и/или использовании кислотных/щелочных (агрессивных) сред выбираются исполнения 2-9. Плоские фланцы ГОСТ 12820-80 применяют для стыковки трубопровода с запорной арматурой, деталей трубопровода с оборудованием, а также для соединения различных участков трубопровода между собой.
Фланцы стальные плоские приварные ГОСТ 12820-80
Фланцы стальные — это металлические детали, используемые для соединения трубы как с оборудованием, так и между собой. Представляет стальной фланец из себя диск с отверстиями, в которые вставляют болты для соединения.
Фланцы стальные плоские приварные производятся по ГОСТ 12820-80, имеют широкую линейку диаметров от 15 до 800мм. Работают стальные фланцы при температуре от минус 70 до плюс 300 градусов и при давлении до 25 МПА.
При производстве фланцев используют различные марки стали:
см. также Фланцы воротниковые Фланцы на приварном кольце Фланцы для ПНД труб Фланцы нержавеющие |
20, 25 по ГОСТ 1050-88;
09Г2С по ГОСТ 19281-89;
Ст3сп не ниже 2-й категории по ГОСТ 380-94;
12Х18Н9Т по ГОСТ 7769-82.
10Г2 по ГОСТ 4543-71;
15Х5М по ГОСТ 4543-71.
При использовании в изготовлении фланцев различных марок стали, меняется температура применения деталей:
— Ст3сп, 20, 25 — от минус 30 до плюс 300;
— 09Г2С, 10Г2 — от минус 70 до плюс 300;
— 15Х5М, 12Х18Н9Т — от минус 40до плюс 300.
Фланцы плоские изготавливаются с уплотнительными поверхностями исполнений 1, 2, 3, 4, 5, 8, 9 присоединительными размерами по ГОСТ 12815-80.
Пример условного обозначения фланца стального плоского приварного исполнения 1 (с соединительным выступом), Dу 200 мм, на Ру 0,25 МПа (2,5 кгс/см 2) из стали 09Г2С по ГОСТ 12820-80:
Фланец 1-200-2,5-09Г2С-ГОСТ 12820-80.
Примечание: ГОСТ 12820-80 введен взамен ГОСТ 1255-67, ГОСТ 9938-62, ГОСТ 12827-67 и ГОСТ 12828-67.
Таблица 1. Плоские приварные фланцы по ГОСТ 12820-80
Dy, мм | D, мм | D1, мм | dв, мм | b, мм | d, мм | к-во отв. шт. | Масса, кг |
PN = 0,6 МПа (6 кгс/см2) | |||||||
15 | 80 | 55 | 19 | 10 | 11 | 4 | 0,33 |
20 | 90 | 65 | 26 | 12 | 11 | 4 | 0,53 |
25 | 100 | 75 | 33 | 12 | 11 | 4 | 0,64 |
32 | 120 | 90 | 39 | 13 | 14 | 4 | 1,01 |
40 | 130 | 100 | 46 | 13 | 14 | 4 | 1,21 |
50 | 140 | 110 | 59 | 13 | 14 | 4 | 1,33 |
65 | 160 | 130 | 78 | 13 | 14 | 4 | 1,63 |
80 | 185 | 150 | 91 | 15 | 18 | 4 | 2,44 |
100 | 205 | 170 | 110 | 15 | 18 | 4 | 2,85 |
125 | 235 | 200 | 135 | 17 | 18 | 8 | 3,88 |
150 | 260 | 225 | 161 | 17 | 18 | 8 | 4,39 |
200 | 315 | 280 | 222 | 19 | 18 | 8 | 5,89 |
250 | 370 | 335 | 273 | 20 | 18 | 12 | 7,67 |
300 | 435 | 395 | 325 | 20 | 22 | 12 | 10,28 |
350 | 485 | 445 | 377 | 22 | 22 | 12 | 12,58 |
400 | 535 | 495 | 426 | 24 | 22 | 16 | 15,20 |
500 | 640 | 600 | 530 | 25 | 22 | 16 | 19,72 |
600 | 755 | 705 | 630 | 25 | 26 | 20 | 26,24 |
800 | 975 | 920 | 820 | 27 | 30 | 24 | 46,14 |
1000 | 1175 | 1120 | 1 020 | 31 | 30 | 28 | 64,36 |
1200 | 1400 | 1340 | 1220 | 34 | 33 | 32 | 99,03 |
PN = 1,0 МПа (10 кгс/см2) | |||||||
15 | 95 | 65 | 19 | 10 | 14 | 4 | 0,51 |
20 | 105 | 75 | 26 | 12 | 14 | 4 | 0,74 |
25 | 115 | 85 | 33 | 12 | 14 | 4 | 0,89 |
32 | 135 | 100 | 39 | 14 | 18 | 4 | 1,40 |
40 | 145 | 110 | 46 | 15 | 18 | 4 | 1,71 |
50 | 160 | 125 | 59 | 15 | 18 | 4 | 2,06 |
65 | 180 | 145 | 78 | 17 | 18 | 4 | 2,80 |
80 | 195 | 160 | 91 | 17 | 18 | 4 | 3,19 |
100 | 215 | 180 | 110 | 19 | 18 | 8 | 3,96 |
125 | 245 | 210 | 135 | 21 | 18 | 8 | 5,40 |
150 | 280 | 240 | 161 | 21 | 22 | 8 | 6,62 |
200 | 335 | 295 | 222 | 21 | 22 | 8 | 8,05 |
250 | 390 | 350 | 273 | 23 | 22 | 12 | 10,65 |
300 | 440 | 400 | 325 | 24 | 22 | 12 | 12,90 |
350 | 500 | 460 | 377 | 24 | 22 | 16 | 15,85 |
400 | 565 | 515 | 426 | 26 | 26 | 16 | 21,56 |
500 | 670 | 620 | 530 | 28 | 26 | 20 | 27,70 |
600 | 780 | 725 | 630 | 31 | 30 | 20 | 39,40 |
800 | 1010 | 950 | 820 | 37 | 33 | 24 | 79,16 |
1000 | 1220 | 1160 | 1020 | 43 | 33 | 28 | 118,43 |
1200 | 1455 | 1380 | 1220 | 51 | 39 | 32 | 197,44 |
PN = 1,6 МПа (16 кгс/см2) | |||||||
15 | 95 | 65 | 19 | 12 | 14 | 4 | 0,61 |
20 | 105 | 75 | 26 | 14 | 14 | 4 | 0,86 |
25 | 115 | 85 | 33 | 16 | 14 | 4 | 1,17 |
32 | 135 | 100 | 39 | 16 | 18 | 4 | 1,58 |
40 | 145 | 110 | 46 | 17 | 18 | 4 | 1,96 |
50 | 160 | 125 | 59 | 19 | 18 | 4 | 2,58 |
65 | 180 | 145 | 78 | 21 | 18 | 4 | 3,42 |
80 | 195 | 160 | 91 | 21 | 18 | 4 | 3,71 |
100 | 215 | 180 | 110 | 23 | 18 | 8 | 4,73 |
125 | 245 | 210 | 135 | 25 | 18 | 8 | 6,38 |
150 | 280 | 240 | 161 | 25 | 22 | 8 | 7,81 |
200 | 335 | 295 | 222 | 27 | 22 | 12 | 10,10 |
250 | 405 | 355 | 273 | 28 | 26 | 12 | 14,49 |
300 | 460 | 410 | 325 | 28 | 26 | 12 | 17,78 |
350 | 520 | 470 | 377 | 30 | 26 | 16 | 22,88 |
400 | 580 | 525 | 426 | 34 | 30 | 16 | 31,00 |
500 | 710 | 650 | 530 | 44 | 33 | 20 | 57,01 |
600 | 840 | 770 | 630 | 45 | 39 | 20 | 80,03 |
800 | 1 020 | 950 | 820 | 49 | 39 | 24 | 104,41 |
1000 | 1255 | 1170 | 1 020 | 58 | 45 | 28 | 179,37 |
1200 | 1485 | 1390 | 1220 | 71 | 52 | 32 | 297,78 |
PN = 2,5 МПа (25 кгс/см2) | |||||||
15 | 95 | 65 | 19 | 14 | 14 | 4 | 0,70 |
20 | 105 | 75 | 26 | 16 | 14 | 4 | 0,98 |
25 | 115 | 85 | 33 | 16 | 14 | 4 | 1,17 |
32 | 135 | 100 | 39 | 18 | 18 | 4 | 1,77 |
40 | 145 | 110 | 46 | 19 | 18 | 4 | 2,18 |
50 | 160 | 125 | 59 | 21 | 18 | 4 | 2,71 |
65 | 180 | 145 | 78 | 21 | 18 | 8 | 3,22 |
80 | 195 | 160 | 91 | 23 | 18 | 8 | 4,06 |
100 | 230 | 190 | 110 | 25 | 22 | 8 | 5,92 |
125 | 270 | 220 | 135 | 27 | 26 | 8 | 8,26 |
150 | 300 | 250 | 161 | 27 | 26 | 8 | 10,12 |
200 | 360 | 310 | 222 | 29 | 26 | 12 | 13,34 |
250 | 425 | 370 | 273 | 31 | 30 | 12 | 18,90 |
300 | 485 | 430 | 325 | 32 | 30 | 16 | 23,95 |
350 | 550 | 490 | 377 | 38 | 33 | 16 | 34,35 |
400 | 610 | 550 | 426 | 40 | 33 | 16 | 44,62 |
500 | 730 | 660 | 530 | 48 | 39 | 20 | 67,30 |
600 | 840 | 770 | 630 | 49 | 39 | 20 | 90,87 |
800 | 1075 | 990 | 820 | 63 | 45 | 24 | 181,43 |
n,Цена на стальные фланцы лучшая в Санкт-Петербурге.
Производство стальных фланцев по чертежам. Доставка фланцев по России.
GOST 12820-80 PN0.6 Plate Flanges Stainless Steel 304/304L 316/316L Manufacturers and Suppliers — China Factory
Product Details
GOST 12820-80 Flange
Pressure PN = 0,6 МПА (6 кгф/см²) | |||||||
Описание | D, ММ | 925599999999. 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 D1, MM DВ, мм | B, MM | 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 2 9002 9002 9002 9002 9002. | Масса, кг. | ||
Пластина фланцевая ГОСТ 12820-80 (01) 1-15-6 ст.3 (20) | 80 5 | 2 | 000319 | 10 | 11 | 4 | 0,33 |
Пол. (20) | 90 | . ст.3 (20) | 100 | 75 | 33 | 12 | 0,64 |
Flange Flange GOST 12820-80 (01) 1-32 (6-32.6-6-32 (6-6-32 (6-32 (6-32 (6-32 (6-32 (6-32 (6-32 (6-32 (6-32 (6-32 (6-32 (6-32 (6-32 (6-32 (6-32 (6-32 (6-32 (6-32 (6-32, | |||||||
. | 120 | 90 | 39 | 13 | 14 | 1,01 | |
Plate flange GOST 12820-80 (01) 1-40 -6 ст.3 (20) | 130 | 100 | 46 | 13 | 1,21 | ||
Пол. 20) | 140 | 110 | 59 | 13 | 1,33 | ||
. .3 (20) | 160 | 130 | 78 | 13 | 1,63 | ||
Flange Flange Gost 12820-80-80 (01) | |||||||
. | 185 | 150 | 91 | 15 | 18 | 2,44 | |
Plate flange GOST 12820-80 (01) 1-100 -6 ст.3 (20) | 205 | 170 | 110 | 15 | 2,85 | ||
Пол. 20) | 235 | 200 | 135 | 17 | 8 | 3,88 | |
Plate flange GOST 12820-80 (01) 1 -150-6 ст.3 (20) | 260 | 225 | 161 | 17 | 4,39 | ||
. | 315 | 280 | 222 | 19 | 589 | ||
1818.1501501501501501501501502.15015015018.1502.1502.1502.1502.1502.1502.1502.1502.1502.1502.1502.1502.1502.1502.1502.1502.1502.1502.15018 9002. ст.3 (20) | 370 | 335 | 273 | 20 | 12 | 7,67 | |
Plate flange GOST 12820-80 (01) 1-300-6 st.3 (20) | 435 | 395 | 325 | 20 | 22 | 10,28 | |
Plate flange GOST 12820-80 (01) 1-350-6 ст. | 485 | 445 | 377 | 22 | 12,58 | ||
12 58 | |||||||
| 8 9002 | |||||||
| . (20) | 535 | 495 | 426 | 24 | 16 | 15,2 | |
Plate flange GOST 12820-80 (01) 1-500-6 ст.3 (20) | 640 | 600 | 530 | 25 | 19,72 | ||
19,72 | |||||||
19,72 | |||||||
9 0003 | 2|||||||
9 0003 | |||||||
9,72 | |||||||
9,72 | |||||||
9,72 (20) | 755 | 705 | 630 | 25 | 26 | 20 | 26,24 |
Plate flange GOST 12820 -80 (01) 1-800-6 ст. | 975 | 920 | 820 | 27 | 30 | 24 | 46,14 |
Plate flange GOST 12820-80 ( 01) 1-1000-6 st.3 (20) | 1 175 | 1 120 | 1 020 | 31 | 28 | 64,36 | |
Пластинговый фланцевой фланец GOST 12820-80 (01) 1-1200-6 Ст. | 33 | 32 | 99,03 | ||||
(20)
3 (20)
3 (20)Standard | GOST STANDARD | ||||
Type | GOST 12820-80 Flange | ||||
Dimension | DN10～DN1600 | ||||
Wall thickness | SCH 5s 10S 20S 30S 40S 80S 160S XXS | ||||
Стандарт | Стандарт GOST | ||||
0002 Type | GOST 12820-20 Flange | ||||
Dimension | DN10～DN1600 | ||||
Wall thickness | SCH 5S 10S 20S 30S 40S 80S 160S XXS | ||||
Материал : | Duplex Steel | A182 F51, UNS 31805 | A182 F51, UNS 31805 | A182 F51, UNS 31805 | A182 F51. |
Stainless steel | 304/304L 316/316L | ||||
Alloy steel: | A182 F1/ F5/ F9/ F11, F22 | ||||
Carbon steel | A105, A181 | ||||
Copper nickel | 90/30, 70/30 | ||||
Titanium alloy | Gr2, Gr3, Gr5 | ||||
Pressure rate | PN6 |
| |||
PN10 | |||||
PN16 | |||||
PN25 | |||||
Application: | Судостроение и морская промышленность, Нефтяная и газовая промышленность, Наземные и морские перевозки. | ||||
Обработка поверхности | Anit-oil, epoxy zinc rich primer(transparent/yellow/black), hot dipped galvanized and cold galvanized | ||||
Certificate | ISO9001:2008, CR, CCS, RS, BV, NK, RINA, LR, ABS, DNV, GL, TUV | ||||
0003
Преимущества
1. Прямые продажи с завода — быстрая поставка
2. Разумная цена и отличное качество
3. Иметь собственную оффшорную компанию с правами на импорт и экспорт для облегчения транзакций клиентов
Гарантия
Мы обязуемся исправить любое некачественное изделие, вызванное некачественным сырьем или производственным процессом или нестандартной термической обработкой изделий. Наша ответственность ограничивается заменой дефектных изделий, которые появляются в течение в течение 12 месяцев с даты выставления счета, предоставленного с нашего склада, или изготовить новый
ГОСТ 12820-80 304 Фланец WNRF DN150/159 PN16
Упаковка и доставка
| Детали упаковки: | Морской фанерный кейс или по желанию заказчика |
|---|---|
| Деталь поставки: | 2 — 15 дней после получения депозита |
Технические характеристики
ГОСТ 12820-80 304 WNRF Фланец DN150/159 PN161.
Материал: Нержавеющая сталь 304L 2. Размер: 6″ (DN150)
3. Стандарт: ГОСТ 12820-80
4. Тип: фланец 304 WNRF
5. Давление: PN16 (1,6 МПа)
Китайский производитель фланцев Yaang поставляет фланец ГОСТ 12820-80 304 WNRF, DN150/159, PN16.
Диапазоны составов для нержавеющей стали марки 304
304 | мин. макс. | — 0,08 | — 2,0 | — 0,75 | — 0,045 | — 0,030 | 18,0 20,0 | — | 8,0 10,5 | — 0,10 |
304 л | мин. макс. | — 0,030 | — 2,0 | — 0,75 | — 0,045 | — 0,030 | 18,0 20,0 | — | 8,0 12,0 | — 0,10 |
304Х | мин. макс. | 0,04 0,10 | — 2,0 | — 0,75 | -0,045 | — 0,030 | 18,0 20,0 | — | 8,0 10,5 | — |
| | 304 Фланец WNRF DN150/159 PN16 | |
| 1 | Материал: | Нержавеющая сталь: например, 304, 304L, 316, 316L, 321, 310S, 904L, S31803, F51 и так далее. |
| 2 | Стандарт: | ГБ, JIS, BS, DIN, ANSI и нестандартные |
| 3 | Класс ANSI: | 15, 030, 040, 060, 090 |
| 4 | Размер: | 1/2″ — 24″ |
| 5 | Тип: | Накидные фланцы, глухие фланцы, фланцы с соединением внахлестку, Фланцы с приварной горловиной, Плоский фланец, Фланцы для сварки враструб и фланцы с резьбой |
| 6 | Номинальное давление: | Класс: 150 300 400 600 900 1500 и 2500 PN: 6 10 16 25 40 64 и 160, 5K — 40K и так далее |
| 7 | Поверхность уплотнения: | FF, RF, LJ, FM, R.T.J, R.J и так далее. |
| 8 | Производственный процесс: | сырье-резка-нагрев-ковка-термическая обработка-механическая обработка-инспекция. |
| 15 | Применение: | нефть, химия, энергия, газ, вода, трубопровод, теплообменник, судостроение, строительство и др. |
| 16 | Допуск: | не менее +_8% от нормальной толщины стенки. |
ГОСТ 12821-80 Фланцы встык PN16
| Давление PN=1,6 МПа (16 кгс/см²) | |||||||||||
Описание | D, мм. | D1, мм. | d, мм. | Дм, мм | Ду, мм | d1, мм. | б, мм. | h5, мм. | Отр., шт. | Масса, кг. | |
Фланец ГОСТ 12821-80 1-15-16 ст.3 (20) | 95 | 65 | 14 | 30 | 19 | 12 | 12 | 33 | 4 | 0,68 | |
Фланец ГОСТ 12821-80 1-20-16 ст.3 (20) | 105 | 75 | 38 | 26 | 18 | 36 | 0,87 | ||||
Фланец ГОСТ 12821-80 1-25-16 ст. | 115 | 85 | 45 | 33 | 25 | 38 | 1,05 | ||||
Фланец ГОСТ 12821-80 1-32-16 ст.3 (20) | 135 | 100 | 18 | 55 | 39 | 31 | 13 | 40 | 1,54 | ||
Фланец ГОСТ 12821-80 1-40-16 ст.3 (20) | 145 | 110 | 64 | 46 | 38 | 42 | 1,85 | ||||
Фланец ГОСТ 12821-80 1-50-16 ст. | 160 | 125 | 76 | 58 | 49 | 45 | 2,28 | ||||
Фланец ГОСТ 12821-80 1-65-16 ст.3 (20) | 180 | 145 | 94 | 77 | 66 | 15 | 47 | 3,19 | |||
Фланец ГОСТ 12821-80 1-80-16 ст.3 (20) | 195 | 160 | 110 | 90 | 78 | 17 | 50 | 4,21 | |||
Фланец ГОСТ 12821-80 1-100-16 ст. | 215 | 180 | 130 | 110 | 96 | 8 | 4,9 | ||||
Фланец ГОСТ 12821-80 1-125-16 ст.3 (20) | 245 | 210 | 156 | 135 | 121 | 19 | 57 | 6,75 | |||
Фланец ГОСТ 12821-80 1-150-16 ст.3 (20) | 280 | 240 | 22 | 180 | 161 | 146 | 8,3 | ||||
Фланец ГОСТ 12821-80 1-200-16 ст. | 335 | 295 | 240 | 222 | 202 | 21 | 58 | 12 | 11,79 | ||
Фланец ГОСТ 12821-80 1-250-16 ст.3 (20) | 405 | 355 | 26 | 292 | 278 | 254 | 23 | 65 | 17,36 | ||
Фланец ГОСТ 12821-80 1-300-16 ст. | 460 | 410 | 346 | 330 | 303 | 24 | 66 | 22,76 | |||
Фланец ГОСТ 12821-80 1-350-16 ст.3 (20) | 520 | 470 | 400 | 382 | 351 | 28 | 70 | 16 | 32,04 | ||
Фланец ГОСТ 12821-80 1-400-16 ст.3 (20) | 580 | 525 | 30 | 450 | 432 | 398 | 32 | 75 | 43 | ||
Фланец ГОСТ 12821-80 1-500-16 ст. | 710 | 650 | 33 | 559 | 535 | 501 | 38 | 90 | 20 | 70,97 | |
Фланец ГОСТ 12821-80 1-600-16 ст.3 (20) | 840 | 770 | 39 | 660 | 636 | 602 | 41 | 99,3 | |||
Фланец ГОСТ 12821-80 1-800-16 ст. | 1020 | 950 | 850 | 826 | 792 | 45 | 95 | 24 | 130,57 | ||
Фланец ГОСТ 12821-80 1-1000-16 ст.3(20) | 1255 | 1170 | 45 | 1060 | 1028 | 992 | 49 | 110 | 28 | 203,39 | |
Фланец ГОСТ 12821-80 1-1200-16 ст.3(20) | 1485 | 1390 | 52 | 1268 | 1228 | 1192 | 51 | 125 | 32 | 284,94 | |
3 (20)
3(20)
3(20)
3 (20)
3 (20)
3(20)
3 (20)
Приварной фланец — это тип трубного фланца, который включает в себя залитую горловину, приваренную к трубе.
В отличие от простого фланца, который надевается на трубу перед приваркой, фланец с приварной горловиной имеет горловину в виде носика, которая скошена, чтобы соответствовать трубе. После того, как труба скошена, чтобы соответствовать фланцу приварной горловины, создается идеальная V-образная форма, в которой выполняется сварка встык для соединения двух компонентов.
ПРИМЕНЕНИЕ:
1. Петрохимическая промышленность
2. Фармацевтическая промышленность
3. Продовольственная промышленность
4. Авиационная и аэрокосмическая промышленность
5. Архитектурная индустрия оформления
6. Нефтегазовая индустрия
Другие особенности:
1. ) Химические и физические характеристики: прочный, устойчивый к коррозии и высокой температуре
2) Мы также производим фланец со специальными спецификациями в соответствии с требованиями клиентов;
Если у вас есть какие-либо вопросы о продуктах, пожалуйста, свяжитесь с нами [email protected]
PT — ИСПЫТАНИЯ НА ПРОНИКНОВЕНИЕ
Этот метод используется для обнаружения несплошностей сварки (несплошностей материала), возникающих на поверхности сварного соединителя.
Этот тест проводится после визуального контроля сварного соединителя и используется в основном как для ферромагнитных, так и для неферромагнитных материалов.
Фланцы ГОСТ 12820-80, ГОСТ 33259:2015 Поставщик фланцев
Фланцы с выступом ГОСТ 33259:2015 Фланец 80, Фланцы с приварной горловиной ГОСТ 12820-80, Фланцы стандарта ГОСТ 300, Фланцы из никелевого сплава ГОСТ 12820-80, Фланцы из нержавеющей стали ГОСТ 12820-80 Поставщик фланцев в Индии.
Kalpataru Piping Solutions является одним из лучших поставщиков фланцев ГОСТ / ГОСТ 3325 / 12820-80
выдерживают при температуре от 817°С до 871°С (от 1500°F до 1600°F), после чего температуру повышают до 1038°С до 1121°С (от 1900°F до 2050°F).
Между тем, ковка под 816 ° C (1500 ° F) не предлагается для этой углеродистой стали ГОСТ 12820-80 Фланцы , потому что ковка сопровождается замораживанием на воздухе и, в конечном итоге, закалкой. Приложения, которые часто используют легированную сталь ГОСТ 3325
Фланцы включают, но не ограничиваются: Паровые сопла, Перегородки, Ящики для отжига, Стеллажи для закалки, Изготовления, которые нельзя отжигать после сварки, и так далее. Фланцы из супердуплексной стали ГОСТ 12820-80 несколько лучше работают в сильно окисляющих средах при температуре до 1500 градусов по Фаренгейту (816 градусов по Цельсию). В этом диапазоне температур общая коррозионная стойкость фланцев Inconel ГОСТ 3325
выше, поэтому они используются в ситуациях, когда желательна повышенная свариваемость. Монель ГОСТ 12820-80 Фланцы легко поддаются сварке и обработке по стандартной технологии заводского изготовления. Скорость наклепа Hastelloy ГОСТ 3325
Фланцы делают его менее поддающимся механической обработке, поскольку он обладает отличной коррозионной стойкостью.
Никелевый сплав ГОСТ 12820-80 «Фланцы» представляет собой форму с более высоким содержанием углерода и демонстрирует улучшенные свойства при высоких температурах и ползучести.
Большой выбор фланцев Inconel ГОСТ 12820-80, Hastelloy ГОСТ 33259:2015 Продавец фланцев, Monel ГОСТ 12820-80 Фланцы трубные, ГОСТ Стандарт 12820-80 Фланец приварной враструб, класс 1500 ГОСТ 12820-80 Фланцы, ГОСТ 12820-80 Очки Глухой фланец, Фланцы из легированной стали ГОСТ 12820-80, Фланцы из высококачественной дуплексной стали ГОСТ 12820-80, Фланцы из нержавеющей стали ГОСТ 12820-80, Фланцы кованые ГОСТ 12820-80, 150 фунтов, класс 600, Экспортер фланцев ГОСТ 12820-80.
ГОСТ/ГОСТ 33259:2015/12820-80 Фланцы Спецификация
Упаковка
Упакованы в деревянные ящики, пузырчатую пленку, стальные полосы в связке или по требованию заказчика
ГОСТ/ГОСТ 33259:2015/12820 Материал фланцев-80820 и сорта
| Нержавеющая сталь ГОСТ/ГОСТ 33259:2015/12820-80 Фланцы | |
| ASTM A182 F 304, 304L, 304H, 309, 310, 310S, 316, 316L, 317, 317L, 321, 321H, 347, 347H, 446, 904Л | |
| Углеродистая сталь ГОСТ/ГОСТ 33259:2015/12820-80 Фланцы | |
ASTM A105, ASTM A694 гр. F42, 46, 52, 56, 60, 65, 70 | |
| Легированная сталь ГОСТ/ГОСТ 33259:2015/12820-80 Фланцы | |
| ASTM A182, F1, F5, F9, F11, F22, F91 | |
| Дуплексная сталь ГОСТ/ГОСТ 33259:2015/12820-80 Фланцы | |
| ASTM A182, F44, F45, F51, F53, F55, F60, F61 | |
| Супер Дуплекс ГОСТ/ГОСТ 33259:2015/12820-80 Фланцы | |
| ASTM A182, F44, F45, F51, F53, F55, F60, F61 | |
| Высоконикелевый сплав ГОСТ/ГОСТ 33259:2015/12820-80 Фланцы | |
ASTM B564, B160, B472, B162, никель 200 (UNS № № 2200), никель 201 (UNS № N02201), монель 400 (UNS № N04400), монель 500 (UNS № N05500), инконель 800 (UNS № N08800), Inconel 825 (UNS № N08825), Inconel 600 (UNS № N06600), Inconel 625 (UNS № N06625), Inconel 601 (UNS № N06601), Hastelloy C 276 (UNS № N10276), сплав 20 (UNS № N08020), титан (сорт 2 и 5), медно-никель 70/30, медно-никель 90/10. | |
| Низкотемпературная углеродистая сталь ГОСТ/ГОСТ 33259:2015/12820-80 Фланцы | |
| ASTM A350, LF2, LF3 | |
Фланцы ГОСТ/ГОСТ 33259:2015/12820-80 Прайс-лист
Мы предлагаем широкий ассортимент промышленных фланцев ГОСТ/ГОСТ 33259:2015/12820-80, которые в лучшем случае соответствуют стандартам IS, BS и DIN рыночные цены в Индии. Чтобы узнать больше о последней цене Нержавеющая сталь ГОСТ/ГОСТ 33259Фланцы :2015/12820-80 Звоните по телефону +91 22-66337137 или пишите на [email protected]
ГОСТ 33259:2015 Фланцы стандартные
ГОСТ 12820-80 Фланцы с выступом
ГОСТ 12820-80 Фланцы технические условия
Класс 150 ГОСТ 12820-80 Фланцы
Дуплексная сталь 2205 ГОСТ 12820-80 Фланцы Экспортер
ГОСТ 12820-80 Фланец приварной враструб
ГОСТ 12820-80 Фланцы Склад
ГОСТ 12820-80 Поставщик фланцев
Фланец глухой стандартный ГОСТ 12820-80
Сталь углеродистая ГОСТ 12820-80 Фланцы свободные
Super Duplex 2507 ГОСТ 12820-80 Фланцы
ГОСТ 12820-80 Кованые фланцы Распределитель
Монель ГОСТ 33259:2015 Фланец
Фланцы заглушки ГОСТ 12820-80 Цена
ГОСТ 33259:2015 Стандартный фланец с диафрагмой
Фланец ГОСТ 12820-80 Цена
Сталь легированная ГОСТ 12820-80 Фланцы
ГОСТ 12820-80 Фланец Изготовитель
Никелевый сплав ГОСТ 12820-80 Фланцы плоские торцовые
Инконель ГОСТ Стандарт 12820-80 Трубные фланцы
Хастеллой ГОСТ 12820-80 Фланцы
Фланцы медно-никелевые ГОСТ 12820-80 Дилер
Титан ГОСТ 12820-80 Фланцы заглушки
ГОСТ/ГОСТ 33259:2015/12820-80 Фланцы Область применения
Наш ассортимент ГОСТ/ГОСТ 33259:2015/12820-80 Фланцы находят применение в различных областях, таких как: Химическая промышленность, Судостроение, Тяжелое машиностроение, Заводы по производству удобрений, Электростанции (атомные, гидро или тепловые), Гражданская промышленность, Проекты по расширению нефтедобычи, Морские и береговые нефтяные башни, Клапаны, Суда, Насосы, Железные дороги, Сталелитейные заводы , гражданское строительство, домашняя фурнитура и т.
