Фланцы DIN, din en 1092-1:2007, din 2501din 2633 фланцы стандарта DIN
Фланцы DIN отвечают требованиям стандартов DIN.
Номер стандарта DIN EN 1092-1:2007. DIN — Deutsches Institut für Normung e.V. (сокр. DIN) — Немецкий институт по стандартизации. Этот стандарт определяет размер фланцев DIN, количество отверстий и их диаметр.
Полное название стандарта DIN EN 1092-1:2007 Фланцы и их соединения. Круглые фланцы для труб, арматуры, фитингов и вспомогательных устройств с указанием PN. Часть 1.Стальные фланцы.
Немецкая версия стандарта EN 1092-1:2007 Flanges and their joints — Circular flanges for pipes, valves, fittings and accessories, PN designated — Part 1: Steel flanges; German version EN 1092-1:2007
Область применения фланцев DIN EN 1092-1:2007. Данный европейский стандарт устанавливает требования к круглым стальным фланцам DIN, работающим при давлении от PN 2,5 до PN 400 и имеющим размеры от DN 10 до DN 4000. Данный стандарт фланцев DIN определяет: типы, размеры, материалы, допуски, резьбу, обработку поверхностей, маркировку фланцев; размеры болтов; зависимость давления от температуры, массу.
-условное обозначение при заказе круглого воротникового (приварного встык) фланца DN50 РN100 с шипом (форма С) из стали 09Г2С: -EN 1092-1/11-С/DN50/PN100 09Г2С;

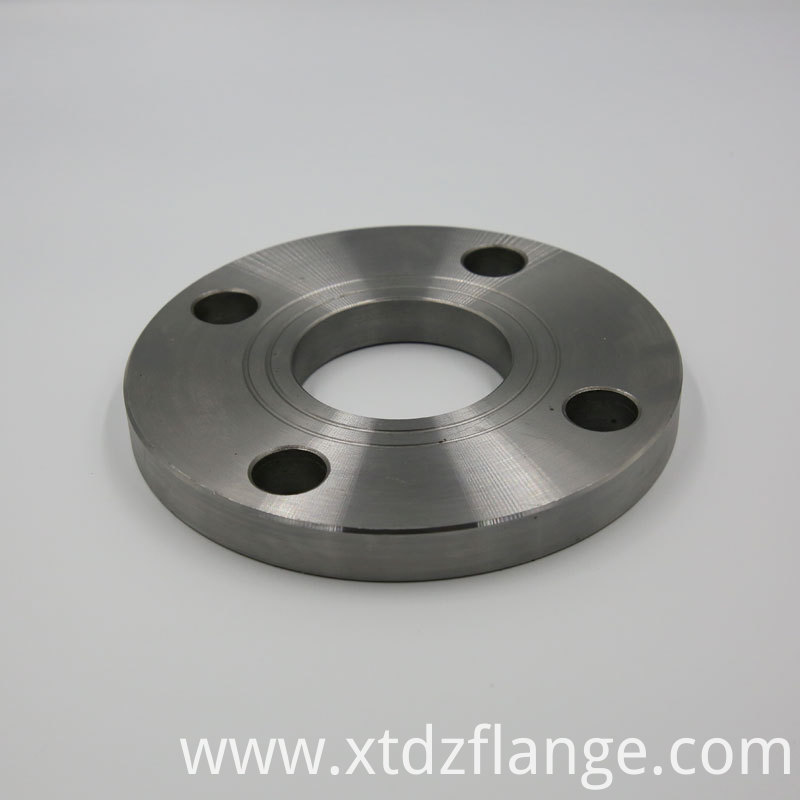

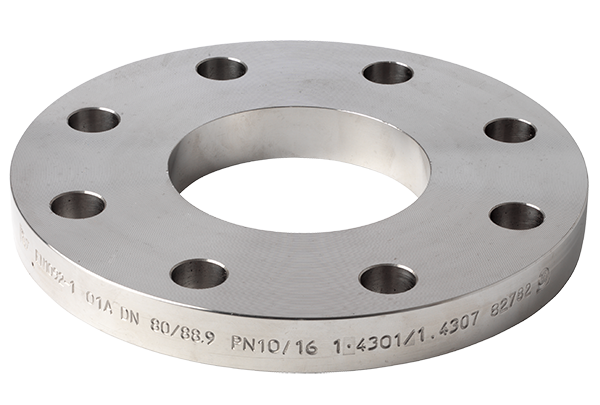

— условное обозначение при заказе круглого плоского фланца DN100 PN40 с выступом (форма Е) из стали 20: -EN 1092-1/01-Е/DN100/PN40 Ст.20;
— условное обозначение при заказе круглого глухого фланца (заглушки) DN80 PN16 с соединительным выступом (форма В1) из стали 12Х18Н10Т: -EN 1092-1/05-B1/DN80/PN16 12Х18Н10Т.
1.Толщина стенки S, если она отличается от приведенной в данном стандарте.

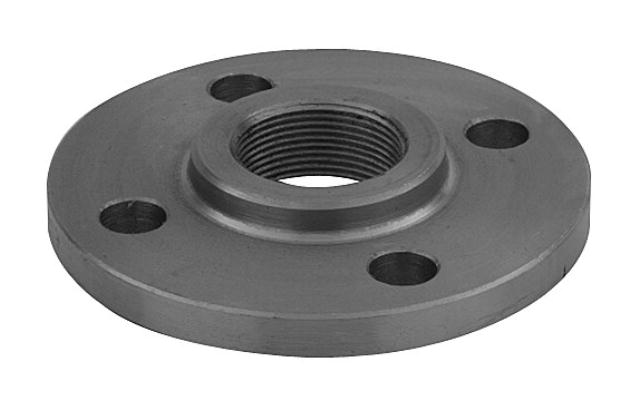

2.Тип резьбы, если фланец резьбовой.
3.Диаметр отверстия при DN более 600.
Маркировать: торговый знак предприятия, условное обозначение, № плавки по требованию заказчика.
Действие стандарта DIN EN 1092-1: 2007 распространяется не на все размеры фланцев по стандартам DIN. По поводу размеров фланцев, не определяемых данным стандартом, обращаться к стандарту DIN 2500.
В раннее применяемых немецких стандартах:
1. Каждому номинальному давлению соответствует свой стандарт DIN
2. В обозначении указывается условный проход и диаметр трубы, т.к. существует два ряда диаметра трубы (европейский – ряд1 и немецкий – ряд 2).
Пример обозначения фланца приварного встык с уплотнительной поверхностью формы «С» с условным проходом 150мм для трубы с наружным диаметром 168,3мм (ряд1) для номинального давления PN 16 (DIN 2633) из стали марки 09Г2С: -С 150х168,3 DIN 2633-09Г2С.
DIN EN 1092-1 объединяет в себя следующие ранее изданные стандарты DIN:
DIN 2500: 1928-10, 1949x-09, 1966-08
DIN 2501: 1926-07, 1927-10, 1928-01, 1942-11, 1949-06
DIN 2501-1: 1970-11, 1972-02
DIN 2512: 1927-01, 1936-08, 1943x-11, 1966-05, 1975-03, 1999-08
DIN 2513: 1927-01, 1936-08, 1949-06, 1966-05
DIN 2514: 1927-01, 1929-07, 1949-06, 1967-06, 1975-03
DIN 2519: 1947x-01, 1964-01, 1966-08
DIN 2526: 1963-11, 1975-03
DIN 2527: 1963-09, 1969-03, 1971-11, 1972-04
DIN 2528: 1991-06
DIN 2543: 1926-07, 1943-05, 1949-12, 1968-01, 1977-09
DIN 2544: 1926-07, 1943-05, 1949x-12, 1968-01, 1977-09
DIN 2545: 1926-07, 1943-05, 1949-12, 1968-01, 1977-09
DIN 2546: 1928-07, 1947-06, 1949x-12, 1969-04, 1969-11
DIN 2547: 1928-07, 1947-06, 1949-12, 1969-04, 1977-09
DIN 2548: 1940-09, 1944-09, 1949-12, 1969-04
DIN 2549: 1940-09, 1944-09, 1949-12, 1969-04
DIN 2550: 1940-09, 1944-09, 1949-12, 1969-04
DIN 2551: 1940-09, 1949-12, 1969-04
DIN 2566: 1926-07, 1936-08, 1943-11, 1949-06, 1962-01, 1975-03
DIN 2573: 1940-10, 1949-05, 1962-01, 1975-03
DIN 2576: 1963x-12, 1975-03
DIN 2627: 1969-04, 1970-08, 1975-03
DIN 2628: 1941-07, 1944-11, 1949-12, 1962-08, 1975-03
DIN 2629: 1941-07, 1944-11, 1949-12, 1962-08, 1975-03
DIN 2630: 1928-04, 1940-10, 1943-11, 1949-05, 1954-12, 1962-08, 1966-08, 1975-03
DIN 2631: 1928-04, 1936-10, 1943-11, 1949-05, 1954-12, 1962-08, 1966-08, 1975-03
DIN 2632: 1928-10, 1931-04, 1936-08, 1943-11, 1949-05, 1954-12, 1962x-08, 1966-08, 1975-03
DIN 2633: 1936-08, 1943-11, 1949-05, 1962-08, 1966-08, 1975-03
DIN 2634: 1936-08, 1943-11, 1949-05, 1962-08, 1966-08, 1975-03
DIN 2635: 1936-08, 1943-11, 1949-05, 1962x-08, 1966-08, 1975-03
DIN 2636: 1936-08, 1947-08, 1949x-12, 1962-08, 1962-12, 1975-03
DIN 2637: 1936-08, 1947-08, 1949-12, 1962-08, 1962-12, 1975-03
DIN 2638: 1941-03, 1944-11, 1949-12, 1962-08, 1975-03
DIN 2641: 1926-07, 1928-10, 1949-06, 1962-01, 1975-03
DIN 2642: 1926-07, 1928-10, 1941-04, 1949-06, 1962-01, 1969-05, 1970-08, 1975-03
DIN 2652: 1927-10, 1949-06, 1962-01
DIN 2653: 1927-10, 1931-04, 1940-02, 1949-06, 1962-01
DIN 2655: 1928-10, 1949-06, 1962-01, 1975-03
DIN 2656: 1928-10, 1949-06, 1962-01, 1975-03
DIN 2673: 1928-10, 1931-04, 1940-09, 1949-06, 1962-08
DIN 3156: 1935x-11
DIN 86031: 1952-04
DIN 86043: 1952-04
DIN EN 1092-1: 2002-06, 2007-11
DIN HNA FI 31: 1923-08Фланцы стандарта DIN могут изготавливаться из стали 20, 12Х18Н10Т, 15Х5М и др. марок стали по заказу заказчика.
Фланцы DIN EN — Борисоглебский машиностроительный завод
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Настоящее Пользовательское соглашение (далее – Соглашение) относится к сайту «Официальный сайт Борисоглебского машиностроительного завода», расположенному по адресу https://zavodbmz.ru/.
1.2. Сайт «Официальный сайт Борисоглебского машиностроительного завода» (далее – Сайт) является собственностью юридического лица ООО “Борисоглебский машиностроительный завод” (ОГРН: 1163668106360, ИНН: 360408198,адрес регистрации: Воронежская область, г. Борисоглебск, ул. 40 лет Октября, 309)
1.3. Настоящее Соглашение регулирует отношения между Администрацией сайта «Официальный сайт Борисоглебского машиностроительного завода» (далее – Администрация сайта) и Пользователем данного Сайта.
1.4. Администрация сайта оставляет за собой право в любое время изменять, добавлять или удалять пункты настоящего Соглашения без уведомления Пользователя.
1.5. Использование Сайта Пользователем означает принятие Соглашения и изменений, внесенных в настоящее Соглашение.
1.6. Пользователь несет персональную ответственность за проверку настоящего Соглашения на наличие изменений в нем.
2. ОПРЕДЕЛЕНИЯ ТЕРМИНОВ
2.1. Перечисленные ниже термины имеют для целей настоящего Соглашения следующее значение:
2.1.1 «Официальный сайт Борисоглебского машиностроительного завода» – Интернет-ресурс, расположенный на доменном имени https://zavodbmz.ru/, осуществляющий свою деятельность посредством Интернет-ресурса и сопутствующих ему сервисов (далее – Сайт).
2.1.2. «Официальный сайт Борисоглебского машиностроительного завода» – сайт, содержащий информацию о Товарах и/или Услугах и/или Иных ценностях для пользователя, Продавце и/или Исполнителе услуг, позволяющий осуществить выбор, заказ и (или) приобретение Товара, и/или получение услуги.
2.1.3. Администрация сайта – уполномоченные сотрудники на управление Сайтом, действующие от имени юридического лица ООО “Борисоглебский машиностроительный завод”.
2.1.4. Пользователь сайта (далее – Пользователь) – лицо, имеющее доступ к Сайту, посредством сети Интернет и использующее Сайт.
2.1.5. Содержание сайта (далее – Содержание) – охраняемые результаты интеллектуальной деятельности, включая тексты литературных произведений, их названия, предисловия, аннотации, статьи, иллюстрации, обложки, музыкальные произведения с текстом или без текста, графические, текстовые, фотографические, производные, составные и иные произведения, пользовательские интерфейсы, визуальные интерфейсы, названия товарных знаков, логотипы, программы для ЭВМ, базы данных, а также дизайн, структура, выбор, координация, внешний вид, общий стиль и расположение данного Содержания, входящего в состав Сайта и другие объекты интеллектуальной собственности все вместе и/или по отдельности, содержащиеся на сайте https://zavodbmz.ru/.
3. ПРЕДМЕТ СОГЛАШЕНИЯ
3.1. Предметом настоящего Соглашения является предоставление Пользователю доступа к содержащимся на Сайте Товарам и/или оказываемым услугам.
3.1.1. Сайт предоставляет Пользователю следующие виды услуг (сервисов):
- доступ к средствам поиска и навигации сайта;
- доступ к информации о Товаре и/или услуге к информации о приобретении Товара на платной/бесплатной основе;
3.1.2. Под действие настоящего Соглашения подпадают все существующие (реально функционирующие) на данный момент услуги (сервисы) Сайта, а также любые их последующие модификации и появляющиеся в дальнейшем дополнительные услуги (сервисы).
3.2. Доступ к сайту предоставляется на бесплатной основе.
3.3. Настоящее Соглашение является публичной офертой. Получая доступ к Сайту Пользователь считается присоединившимся к настоящему Соглашению.
3.4. Использование материалов и сервисов Сайта регулируется нормами действующего законодательства Российской Федерации
4. ПРАВА И ОБЯЗАННОСТИ СТОРОН
4.1. Администрация сайта вправе:
4. 1.1. Изменять правила пользования Сайтом, а также изменять содержание данного Сайта. Изменения вступают в силу с момента публикации новой редакции Соглашения на Сайте.
4.2. Пользователь вправе:
4.2.1. Пользоваться всеми имеющимися на Сайте услугами, а также приобретать любые Товары и/или Услуги, предлагаемые на Сайте.
4.2.2. Задавать любые вопросы, относящиеся к услугам сайта: по электронной почте:
Пользоваться Сайтом исключительно в целях и порядке, предусмотренных Соглашением и не запрещенных законодательством Российской Федерации.
4.2.4. Копировать информацию с Сайта разрешается.
4.2.5. Требовать от администрации скрытия любой информации о пользователе.
4.2.6. Использовать информацию сайта в коммерческих целях без специального разрешения.
4.3. Пользователь Сайта обязуется:
4.3.1. Предоставлять по запросу Администрации сайта дополнительную информацию, которая имеет непосредственное отношение к предоставляемым услугам данного Сайта.
4.3.2. Соблюдать имущественные и неимущественные права авторов и иных правообладателей при использовании Сайта.
4.3.3. Не предпринимать действий, которые могут рассматриваться как нарушающие нормальную работу Сайта.
4.3.4. Не распространять с использованием Сайта любую конфиденциальную и охраняемую законодательством Российской Федерации информацию о физических либо юридических лицах.
4.3.5. Избегать любых действий, в результате которых может быть нарушена конфиденциальность охраняемой законодательством Российской Федерации информации.
4.3.6. Не использовать Сайт для распространения информации рекламного характера, иначе как с согласия Администрации сайта.
4.3.7. Не использовать сервисы с целью:
4.3.7.1. нарушения прав несовершеннолетних лиц и (или) причинение им вреда в любой форме.
4.3.7.2. ущемления прав меньшинств.
4.3.7.3. представления себя за другого человека или представителя организации и (или) сообщества без достаточных на то прав, в том числе за сотрудников данного сайта.
4.3.7.4. введения в заблуждение относительно свойств и характеристик какого-либо Товара и/или услуги, размещенных на Сайте.
4.3.7.5. некорректного сравнения Товара и/или Услуги, а также формирования негативного отношения к лицам, (не) пользующимся определенными Товарами и/или услугами, или осуждения таких лиц.
4.3.8. Обеспечить достоверность предоставляемой информации
4.3.9. Обеспечивать сохранность личных данных от доступа третьих лиц.
4.4. Пользователю запрещается:
4.4.1. Использовать любые устройства, программы, процедуры, алгоритмы и методы, автоматические устройства или эквивалентные ручные процессы для доступа, приобретения, копирования или отслеживания содержания Сайта.
4.4.2. Нарушать надлежащее функционирование Сайта.
4.4.3. Любым способом обходить навигационную структуру Сайта для получения или попытки получения любой информации, документов или материалов любыми средствами, которые специально не представлены сервисами данного Сайта.
4.4.4. Несанкционированный доступ к функциям Сайта, любым другим системам или сетям, относящимся к данному Сайту, а также к любым услугам, предлагаемым на Сайте.
4.4.4. Нарушать систему безопасности или аутентификации на Сайте или в любой сети, относящейся к Сайту.
4.4.5. Выполнять обратный поиск, отслеживать или пытаться отслеживать любую информацию о любом другом Пользователе Сайта.
4 4.4.6. Использовать Сайт и его Содержание в любых целях, запрещенных законодательством Российской Федерации, а также подстрекать к любой незаконной деятельности или другой деятельности, нарушающей права Сайта или других лиц.
5. ИСПОЛЬЗОВАНИЕ САЙТА
5.1. Сайт и Содержание, входящее в состав Сайта, принадлежит и управляется Администрацией сайта.
5.2. Содержание Сайта защищено авторским правом, законодательством о товарных знаках, а также другими правами, связанными с интеллектуальной собственностью, и законодательством о недобросовестной конкуренции.
5.3. Настоящее Соглашение распространяет свое действия на все дополнительные положения и условия о покупке Товара и/или оказанию услуг, предоставляемых на Сайте.
5.4. Информация, размещаемая на Сайте не должна истолковываться как изменение настоящего Соглашения.
5.5. Администрация сайта имеет право в любое время без уведомления Пользователя вносить изменения в перечень Товаров и услуг, предлагаемых на Сайте, и (или) их цен.
5.6. Документ указанный в пункте
5.7.1 настоящего Соглашения регулирует в соответствующей части и распространяют свое действие на использование Пользователем Сайта:
5.7. Любой из документов, перечисленных в настоящем Соглашении, может подлежать обновлению. Изменения вступают в силу с момента их опубликования на Сайте.
6. ОТВЕТСТВЕННОСТЬ
6.1. Любые убытки, которые Пользователь может понести в случае умышленного или неосторожного нарушения любого положения настоящего Соглашения, а также вследствие несанкционированного доступа к коммуникациям другого Пользователя, Администрацией сайта не возмещаются.
6.2. Администрация сайта не несет ответственности за:
6.2.1. Задержки или сбои в процессе совершения операции, возникшие вследствие непреодолимой силы, а также любого случая неполадок в телекоммуникационных, компьютерных, электрических и иных смежных системах.
6.2.2. Действия систем переводов, банков, платежных систем и за задержки связанные с их работой.
6.2.3. Надлежащее функционирование Сайта, в случае, если Пользователь не имеет необходимых технических средств для его использования, а также не несет никаких обязательств по обеспечению пользователей такими средствами.
5 7. НАРУШЕНИЕ УСЛОВИЙ ПОЛЬЗОВАТЕЛЬСКОГО СОГЛАШЕНИЯ
7.1. Администрация сайта имеет право раскрыть информацию о Пользователе, если действующее законодательство Российской Федерации требует или разрешает такое раскрытие.
7.2. Администрация сайта вправе без предварительного уведомления Пользователя прекратить и (или) заблокировать доступ к Сайту, если Пользователь нарушил настоящее Соглашение или содержащиеся в иных документах условия пользования Сайтом, а также в случае прекращения действия Сайта либо по причине технической неполадки или проблемы.
7.3. Администрация сайта не несет ответственности перед Пользователем или третьими лицами за прекращение доступа к Сайту в случае нарушения Пользователем любого положения настоящего Соглашения или иного документа, содержащего условия пользования Сайтом.
8. РАЗРЕШЕНИЕ СПОРОВ
8.1. В случае возникновения любых разногласий или споров между Сторонами настоящего Соглашения обязательным условием до обращения в суд является предъявление претензии (письменного предложения о добровольном урегулировании спора).
8.2. Получатель претензии в течение 30 календарных дней со дня ее получения, письменно уведомляет заявителя претензии о результатах рассмотрения претензии.
8.3. При невозможности разрешить спор в добровольном порядке любая из Сторон вправе обратиться в суд за защитой своих прав, которые предоставлены им действующим законодательством Российской Федерации.
8.4. Любой иск в отношении условий использования Сайта должен быть предъявлен в течение 5 дней после возникновения оснований для иска, за исключением защиты авторских прав на охраняемые в соответствии с законодательством материалы Сайта. При нарушении условий данного пункта любой иск оставляется судом без рассмотрения.
9. ДОПОЛНИТЕЛЬНЫЕ УСЛОВИЯ
9.1. Администрация сайта не принимает встречные предложения от Пользователя относительно изменений настоящего Пользовательского соглашения.
9.2. Отзывы Пользователя, размещенные на Сайте, не являются конфиденциальной информацией и могут быть использованы Администрацией сайта без ограничений. Обновлено «14» августа 2017 г.
Фланцы DIN EN 1092-1 / Фланцы / Продукция
Производственно-коммерческое предприятие «Фларм» производит стальные фланцы в соответствии со стандартом DIN EN 1092-1 любого типа, номинального диаметра и давления из различных марок стали. Кроме того, мы можем изготовить фланцы по вашим чертежам и в соответствии с вашими техническими требованиями.
У нас собственное производство и склад готовой продукции. Мы можем организовать доставку по всей России.
Подробную информацию о нашей продукции, ценах и условиях доставки вы можете получить по телефонам: +7 (812) 401-40-60, +7 (800) 775-79-75 и по адресу: .
Существуют европейские стандарты, установленные Немецким институтом по стандартизации (DIN — Deutsches Institut für Normung) и Европейским комитетом по стандартизации (EN — European Committee for Standardization).
Стандарт DIN EN 1092-1 устанавливает требования к фланцам и их соединениям для труб, клапанов, фитингов и т. д., рассчитанным на давление Ру 2,5–400 МПа и номинальный диаметр Ду 10–4000 мм.
Стандарт определяет типы, размеры, материалы, допуски, резьбу, обработку поверхностей, маркировку фланцев, массу, размеры болтов и зависимость давления от температуры.
Стандарт DIN EN 1092-1 допускает производство фланцев прокаткой, ковкой, штамповкой, вырезкой из листовой стали, электросваркой полосового проката.
Стандартом DIN EN 1092-1 устанавливаются следующие типы фланцев.
По типу уплотнительных поверхностей фланцы DIN EN 1092-1 делятся на следующие исполнения.
DIN EN 1092-1 объединяет в себя следующие ранее изданные стандарты DIN:
DIN 2500: 1928-10, 1949x-09, 1966-08
DIN 2501: 1926-07, 1927-10, 1928-01, 1942-11, 1949-06
DIN 2501-1: 1970-11, 1972-02
DIN 2512: 1927-01, 1936-08, 1943x-11, 1966-05, 1975-03, 1999-08
DIN 2513: 1927-01, 1936-08, 1949-06, 1966-05
DIN 2514: 1927-01, 1929-07, 1949-06, 1967-06, 1975-03
DIN 2519: 1947x-01, 1964-01, 1966-08
DIN 2526: 1963-11, 1975-03
DIN 2527: 1963-09, 1969-03, 1971-11, 1972-04
DIN 2528: 1991-06
DIN 2543: 1926-07, 1943-05, 1949-12, 1968-01, 1977-09
DIN 2544: 1926-07, 1943-05, 1949x-12, 1968-01, 1977-09
DIN 2545: 1926-07, 1943-05, 1949-12, 1968-01, 1977-09
DIN 2546: 1928-07, 1947-06, 1949x-12, 1969-04, 1969-11
DIN 2547: 1928-07, 1947-06, 1949-12, 1969-04, 1977-09
DIN 2548: 1940-09, 1944-09, 1949-12, 1969-04
DIN 2549: 1940-09, 1944-09, 1949-12, 1969-04
DIN 2550: 1940-09, 1944-09, 1949-12, 1969-04
DIN 2551: 1940-09, 1949-12, 1969-04
DIN 2566: 1926-07, 1936-08, 1943-11, 1949-06, 1962-01, 1975-03
DIN 2573: 1940-10, 1949-05, 1962-01, 1975-03
DIN 2576: 1963x-12, 1975-03
DIN 2627: 1969-04, 1970-08, 1975-03
DIN 2628: 1941-07, 1944-11, 1949-12, 1962-08, 1975-03
DIN 2629: 1941-07, 1944-11, 1949-12, 1962-08, 1975-03
DIN 2630: 1928-04, 1940-10, 1943-11, 1949-05, 1954-12, 1962-08, 1966-08, 1975-03
DIN 2631: 1928-04, 1936-10, 1943-11, 1949-05, 1954-12, 1962-08, 1966-08, 1975-03
DIN 2632: 1928-10, 1931-04, 1936-08, 1943-11, 1949-05, 1954-12, 1962x-08, 1966-08, 1975-03
DIN 2633: 1936-08, 1943-11, 1949-05, 1962-08, 1966-08, 1975-03
DIN 2634: 1936-08, 1943-11, 1949-05, 1962-08, 1966-08, 1975-03
DIN 2635: 1936-08, 1943-11, 1949-05, 1962x-08, 1966-08, 1975-03
DIN 2636: 1936-08, 1947-08, 1949x-12, 1962-08, 1962-12, 1975-03
DIN 2637: 1936-08, 1947-08, 1949-12, 1962-08, 1962-12, 1975-03
DIN 2638: 1941-03, 1944-11, 1949-12, 1962-08, 1975-03
DIN 2641: 1926-07, 1928-10, 1949-06, 1962-01, 1975-03
DIN 2642: 1926-07, 1928-10, 1941-04, 1949-06, 1962-01, 1969-05, 1970-08, 1975-03
DIN 2652: 1927-10, 1949-06, 1962-01
DIN 2653: 1927-10, 1931-04, 1940-02, 1949-06, 1962-01
DIN 2655: 1928-10, 1949-06, 1962-01, 1975-03
DIN 2656: 1928-10, 1949-06, 1962-01, 1975-03
DIN 2673: 1928-10, 1931-04, 1940-09, 1949-06, 1962-08
DIN 3156: 1935x-11
DIN 86031: 1952-04
DIN 86043: 1952-04
DIN EN 1092-1: 2002-06, 2007-11
DIN HNA FI 31: 1923-08
Фланец нержавеющий свободный DIN 2642
РУСЕВРОСТАЛЬ поставляет свободные фланцы DIN2642 нержавеющие AISI 304 и AISI 316 из наличия со склада и под заказ. Фланец свободный нержавеющий DIN2642 — часть фланцевого соединения состоящего из свободного фланца, круглой формы и борт шайбы по приварку (синоним воротник, отбортовка). Свободный фланец предназначен для соединения труб, емкостного и прочего оборудования с допустимым рабочим давлением до 1 МПа (до 10 кгс/см²).В зависимости от производителя свободные фланцы изготавливаются из различных марок стали и по разным стандартам:
- Свободный нержавеющий фланец DIN 2642 AISI 304/316
Свободный фланец из нержавеющей стали AISI выдерживает давление до 2,5 МПа (до 25 кгс/см кв.) - Свободный алюминиевый фланец PN10 (неокрашенный)
Алюминиевый свободный устойчив в коррозии, значительно легче и дешевле свободного фланца из нержавеющей стали AISI 304 и AISI 316. Алюминиевый свободный фланец выдерживает давление до 1,0 МПа (до 10 кгс/см²) - Свободный силуминовый фланец PN10 (окрашенный)
Силумин — это сплав алюминия и кремния. Свободный силуминовый фланец обладает большей прочностью и износостойкостью в отличии от свободного фланца изготовленного из алюминия. Силуминовый фланец выдерживает давление до 1,0 МПа (до 10 кгс/см²) Фланец свободный силуминовый обладает хорошей устойчивость к коррозии во влажной атмосфере, морской воде, в слабокислых и щелочных средах.
Размерный ряд свободного фланца DIN 2642 PN 10 ISO соответствует размерному ряду нержавеющих труб DIN17457 EN 10217-7, запорно-регулирующей нержавеющей арматуры и трубопроводной арматуры DIN17457.
Международное название: lapped flanges
Стандарты: DIN 2642, EN 1092-1/02
Минимальный заказ фланцев от 1 шт.
Страна производитель: Италия, Германия, Китай.
Чертеж и размеры фланца DIN 2642 PN 10 ISO
Размеры свободного нержавеющего фланца AISI 304/316 PN10 | |||||||
---|---|---|---|---|---|---|---|
Диаметр условный (Dn), мм | Диаметр внутренний (D1), мм | Диаметр внешний (D3), мм |
Диаметр межосевого расстояния (D2), мм | Толщина фланца (H), мм | Размер крепежа (D4), мм | Кол-во креп. отверст., шт |
Вес одного фланца, кг |
15 | 24 | 95 | 65 | 14 | 14 | 4 | 0,7 |
20 | 30 | 105 | 75 | 14 | 14 | 4 | 0,9 |
25 | 36 | 115 | 85 | 16 | 14 | 4 | 1,0 |
32 | 46 | 140 | 100 | 16 | 18 | 4 | 1,7 |
40 | 54 | 150 | 110 | 16 | 18 | 4 | 2,0 |
50 | 65 | 165 | 125 | 16 | 18 | 4 | 2,5 |
65 | 81 | 185 | 145 | 16 | 18 | 4 | 3,1 |
80 | 94 | 200 | 160 | 18 | 18 | 8 | 3,3 |
100 | 119 | 220 | 180 | 18 | 18 | 8 | 3,8 |
125 | 145 | 250 | 210 | 18 | 18 | 8 | 5,2 |
150 | 173 | 285 | 240 | 18 | 22 | 8 | 6,0 |
200 | 225 | 340 | 295 | 20 | 22 | 8 | 8,9 |
250 | 279 | 395 | 350 | 22 | 22 | 12 | 11,2 |
300 | 329 | 445 | 400 | 26 | 22 | 12 | 13,0 |
350 | 362 | 505 | 460 | 28 | 22 | 16 | 15,2 |
400 |
413 | 565 | 515 | 32 | 26 | 16 | 21,0 |
500 |
517 |
670 | 620 | 38 | 26 | 20 | 37 |
600 |
618 | 780 | 725 | 44 | 30 | 20 | 56 |
Если у Вас возникли вопросы, свяжитесь с нами удобным для Вас способом
Фланцы DIN — Промышленная группа ГЕФЕСТ
Описание
Что из себя представляют фланцы DIN?DIN — Deutsches Institut für Normung — Немецкий институт по стандартизации. Особенностью данного стандарта является то, что каждому условному давлению соответствует свой номер. ООО Промышленная группа Гефест» изготавливает фланцы по DIN 2527 до DIN 2638.
Технологические особенности при производстве фланцев DIN, так же очень схожи с фланцами производимыми по ГОСТ, из чего следует, что при совмещении различных узлов и агрегатов, произведенных по различным стандартам, максимально близкими к российским ГОСТ являются фланцы DIN. Точно также, как и при изготовлении фланцев по ГОСТ, при изготовлении фланцев DIN, регламентировано исполнение уплотнительных поверхностей.
Материал:Фланцы из сталей: 20, 09Г2С, 12Х18Н10Т, 08Х18Н10Т, 13ХФА, 15Х5М, 10Х17Н13М2Т, 06ХН28МДТ, A105, A181, A182, A350, AISI 304, AISI 304L, AISI 316, AISI 316L, AISI 316Ti, AISI 321 и т.д.
Стандарты DIN включают в себя 3 основные разновидности типов фланцев:- DIN 2527 – Фланцы глухие (заглушки фланцевые) при номинальном давлении в диапазоне от PN 6 до PN 100 и номинальными размерами от DN 10 до DN 500
- DIN 2573 Плоские стальные фланцы при номинальном давлении PN 6 и номинальными размерами от DN 10 до DN 500
- DIN 2576 – Плоские стальные фланцы при номинальном давлении PN 10 и номинальными размерами от DN 10 до DN 500
- DIN 2502 – Плоские стальные фланцы при номинальном давлении PN 16 и номинальными размерами от DN 10 до DN 500
- DIN 2503 – Плоские стальные фланцы при номинальном давлении PN 25, PN 40 и номинальными размерами от DN 10 до DN 500
- Воротниковые:
- DIN 2627 – Фланцы воротниковые приварные встык при номинальном давлении PN 400 и номинальными размерами
от DN 10 до DN 200 - DIN 2628 – Фланцы воротниковые приварные встык при номинальном давлении PN 250 и номинальными размерами
от DN 10 до DN 250 - DIN 2629 – Фланцы воротниковые приварные встык при номинальном давлении PN 320 и номинальными размерами
от DN 10 до DN 250 - DIN 2630 – Фланцы воротниковые приварные встык при номинальном давлении PN 2,5 и номинальными размерами
от DN 10 до DN 4000 - DIN 2631 – Фланцы воротниковые приварные встык при номинальном давлении PN 6 и номинальными размерами
от DN 10 до DN 3600 - DIN 2632 – Фланцы воротниковые приварные встык при номинальном давлении PN 10 и номинальными размерами
от DN 10 до DN 3000 - DIN 2633 – Фланцы воротниковые приварные встык при номинальном давлении PN 16 и номинальными размерами
от DN 10 до DN 2000 - DIN 2634 – Фланцы воротниковые приварные встык при номинальном давлении PN 25 и номинальными размерами
от DN 10 до DN 1000 - DIN 2635 – Фланцы воротниковые приварные встык при номинальном давлении PN 40 и номинальными размерами
от DN 10 до DN 500 - DIN 2636 – Фланцы воротниковые приварные встык при номинальном давлении PN 64 и номинальными размерами
от DN 10 до DN 400 - DIN 2637 – Фланцы воротниковые приварные встык при номинальном давлении PN 100 и номинальными размерами
от DN 10 до DN 350 - DIN 2638 – Фланцы воротниковые приварные встык при номинальном давлении PN 160 и номинальными размерами
от DN 10 до DN 300
- Плоские фланцы на приварном кольце:
- DIN 2641 – Свободные фланцы на плоском приварном кольце при номинальном давлении PN 6 и номинальными размерами
от DN 10 до DN 1200 - DIN 2642 – Свободные фланцы на плоском приварном кольце при номинальном давлении PN 10 и номинальными размерами
от DN 10 до DN 800 - DIN 2652 – Свободные фланцы с приварным кольцом при номинальном давлении PN 6 и номинальными размерами
от DN 10 до DN 500 - DIN 2653 – Свободные фланцы с приварным кольцом при номинальном давлении PN 10 и номинальными размерами
от DN 10 до DN 500 - DIN 2655 – Свободные фланцы с приварным кольцом при номинальном давлении PN 25 и номинальными размерами
от DN 10 до DN 500 - DIN 2656 – Свободные фланцы с приварным кольцом при номинальном давлении PN 40 и номинальными размерами
от DN 10 до DN 400 - DIN 2673 – Свободные фланцы с приварной втулкой при номинальном давлении PN 10 и номинальными размерами
от DN 10 до DN 1200
Вы всегда сможете ознакомиться с подробными размерами и массой товара, перейдя во вкладку: Размеры продукции.
Контроль качества:Технические свойства (испытание на сплющивание, на изгиб, на удар), ВИК, Гидравлическое испытание, Химический компонентный анализ, Механические свойства (предельная прочность на растяжение, на разрыв, на удлинение), Твердость, Ультразвуковой контроль, МКК (испытания на склонность к межкристаллитной коррозии для нержавеющих сталей), Испытания по определению относительного сужения и минимального значения ударной вязкости при отрицательных температурах.
Купить фланцы по стандарту DIN:ООО Промышленная группа “Гефест” принимает заказы на фланцы различных диаметров и типов, Российского производства по немецким стандартам DIN. Высылайте заявку на электронную почту, с Вами свяжется менеджер и уточнит все нюансы по заказу, для выставления коммерческого предложения, согласно запроса, по доступной для Вас цене.
Обозначение фланцев по стандарту DIN:DN 500— условный проход (мм)
PN 16 — рабочее давление (кгс/см2)
DIN 2633 – стандарт изготовления
Плоские фланцы DIN 2576 PN10 технические характеристики
Труба | Фланцы | Отверстие | Вес фланца | ||||||||
Ду | d1 | d5 | D | b | c | k | Номер | Резьба | d2 | кг | |
ISO Серия 1 | DIN Серия 2 | ||||||||||
15 | — | 20 | 21 | 95 | 14 | 5 | 65 | 4 | M 12 | 14 | 0,675 |
21,3 | — | 22 | 0,669 | ||||||||
20 | — | 25 | 26 | 105 | 16 | 5 | 75 | 4 | M 12 | 14 | 0,749 |
26,9 | — | 27,6 | 0,936 | ||||||||
25 | — | 30 | 31 | 115 | 16 | 5 | 85 | 4 | M 12 | 14 | 1,14 |
33,7 | — | 34,4 | 1,11 | ||||||||
32 | — | 38 | 39 | 140 | 16 | 5 | 100 | 4 | M 16 | 18 | 1,66 |
42,4 | — | 43,1 | 1,62 | ||||||||
40 | — | 44,5 | 45,5 | 150 | 16 | 5 | 110 | 4 | M 16 | 18 | 1,89 |
48,3 | — | 49 | 1,86 | ||||||||
50 | — | 57 | 58,1 | 165 | 18 | 6 | 125 | 4 | M 16 | 18 | 2,51 |
60,3 | — | 61,1 | 2,47 | ||||||||
65 | 76,1 | — | 77,1 | 185 | 18 | 6 | 145 | 4 | M 16 | 18 | 3 |
80 | 88,9 | — | 90,3 | 200 | 20 | 7 | 160 | 8 | M 16 | 18 | 3,79 |
100 | — | 108 | 109,6 | 220 | 20 | 7 | 180 | 8 | M 16 | 18 | 4,2 |
114,3 | — | 115,9 | 4,03 | ||||||||
125 | — | 133 | 134,8 | 250 | 22 | 7 | 210 | 8 | M 16 | 18 | 5,71 |
139,7 | — | 141,6 | 5,46 | ||||||||
150 | — | 159 | 161,1 | 285 | 22 | 7 | 240 | 8 | M 20 | 22 | 6,72 |
168,3 | — | 170,5 | 6,57 | ||||||||
200 | 219,1 | — | 221,8 | 340 | 24 | 7 | 295 | 8 | M 20 | 22 | 9,31 |
250 | — | 267 | 270,2 | 395 | 26 | 7 | 350 | 12 | M 20 | 22 | 12,5 |
273 | — | 276,2 | 11,9 | ||||||||
300 | 323,9 | — | 327,6 | 445 | 26 | 7 | 400 | 12 | M 20 | 22 | 13,8 |
350 | 355,6 | — | 359,7 | 505 | 28 | 7 | 460 | 16 | M 20 | 22 | 20,6 |
— | 368 | 372,2 | 19 | ||||||||
400 | 406,4 | — | 411 | 565 | 32 | 7 | 515 | 16 | M 24 | 26 | 27,9 |
— | 419 | 423,7 | 25,9 | ||||||||
450 | 457 | — | 462,5 | 615 | 38 | 7 | 565 | 20 | M 24 | 26 | 35,6 |
500 | 508 | — | 513,6 | 670 | 38 | 7 | 620 | 20 | M 24 | 26 | 41,1 |
Вернуться в раздел
Наименование | Ду, мм | Диаметр внешний (D), мм | Диаметр межосевого расстояния (D0), мм | Размер крепежа (d0), мм | Диаметр у основания воротника (Dm), мм | Наружный диаметр воротника (Dn), мм | Толщина фланца (b), мм | Высота фланца (h5), мм | Отверстия, шт | Масса, кг |

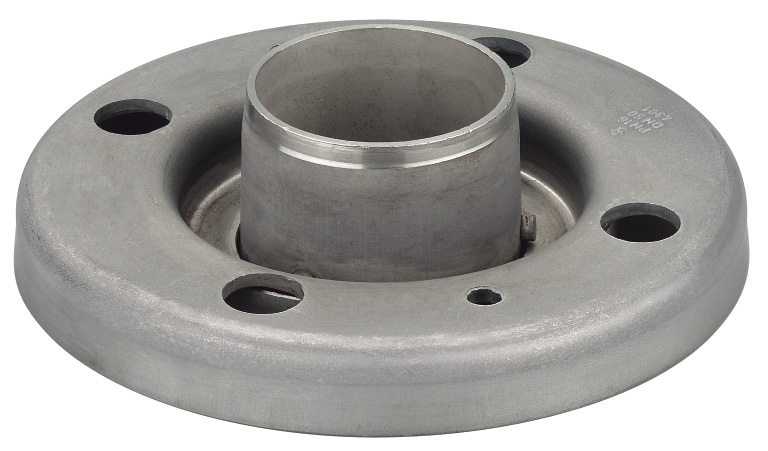

Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 15 | 15 | 95 | 65 | 14 | 32 | 21,3 | 14 | 35 | 4 | 0,648 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 20 | 20 | 105 | 75 | 14 | 40 | 26,9 | 16 | 38 | 4 | 0,952 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 25 | 25 | 115 | 85 | 14 | 45 | 33,7 | 16 | 38 | 4 | 1,140 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 32 | 32 | 140 | 100 | 18 | 56 | 42,4 | 16 | 40 | 4 | 1. 690 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 40 | 40 | 150 | 110 | 18 | 64 | 48,3 | 16 | 42 | 4 | 1,860 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 50 | 50 | 165 | 125 | 18 | 75 | 60,3 | 18 | 45 | 4 | 2,530 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 65 | 65 | 185 | 145 | 18 | 90 | 76,1 | 18 | 45 | 4 | 3,060 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 80 | 80 | 200 | 160 | 18 | 105 | 88,9 | 20 | 50 | 8 | 3,700 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 100 | 100 | 220 | 180 | 18 | 131 | 114,3 | 20 | 52 | 8 | 4,620 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 125 | 125 | 250 | 210 | 18 | 156 | 139,7 | 22 | 55 | 8 | 6,300 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 150 | 150 | 285 | 240 | 22 | 184 | 168,3 | 22 | 55 | 8 | 7,750 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 200 | 200 | 340 | 295 | 22 | 235 | 219,1 | 22 | 62 | 12 | 11,000 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 250 | 250 | 405 | 355 | 26 | 292 | 273 | 26 | 70 | 12 | 15,600 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 300 | 300 | 460 | 410 | 26 | 344 | 323,9 | 28 | 78 | 12 | 22,000 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 350 | 350 | 520 | 470 | 26 | 390 | 355,6 | 30 | 82 | 16 | 31,200 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 400 | 400 | 580 | 525 | 30 | 445 | 406,4 | 32 | 85 | 16 | 39,300 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 500 | 500 | 715 | 650 | 33 | 548 | 508 | 34 | 90 | 20 | 61,000 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 600 | 600 | 840 | 770 | 36 | 652 | 610 | 36 | 95 | 20 | 75,400 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 700 | 700 | 910 | 840 | 36 | 755 | 711 | 36 | 100 | 24 | 77,000 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 800 | 800 | 1025 | 950 | 39 | 855 | 813 | 38 | 105 | 24 | 101,000 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 900 | 900 | 1125 | 1050 | 39 | 955 | 914 | 40 | 110 | 28 | 122,000 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 1000 | 1000 | 1255 | 1170 | 42 | 1058 | 1016 | 42 | 120 | 28 | 162,000 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 1200 | 1200 | 1485 | 1390 | 48 | 1262 | 1220 | 48 | 130 | 32 | 243,000 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 1400 | 1400 | 1685 | 1590 | 48 | 1465 | 1420 | 52 | 145 | 36 | 323,000 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 1600 | 1600 | 1930 | 1820 | 56 | 1668 | 1620 | 58 | 160 | 40 | 479,000 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 1800 | 1800 | 2130 | 2020 | 56 | 1870 | 2820 | 62 | 170 | 44 | 599,000 |
Фланец нержавеющий воротниковый DIN 2633 AISI 304 / AISI 316 PN 16 Ду 2000 | 2000 | 2345 | 2230 | 62 | 2072 | 2020 | 66 | 180 | 48 | 719,000 |
Фланец DIN, размеры фланца DIN, производители стандартных фланцев DIN
Проверка размеров фланца DIN, производители фланцев стандарта DIN
Купить фланцы DIN из нержавеющей стали, фланцы для труб DIN и фланцы ANSI DIN по самой низкой цене в Мумбаи, Индия
Red Earth Steels Pvt Ltd — надежный производитель фланцев стандарта DIN в Индии. Мы являемся известным поставщиком фланцев DIN в Египет, Турцию, Таиланд, Кувейт, Сингапур, Израиль, Бахрейн, Францию, Швецию, ОАЭ, Канаду, США, Великобританию, Россию, Малайзию, Оман, Индонезию, Иран, Германию, Италия, Катар, Австралия, Шри-Ланка и Саудовская Аравия.Мы производим фланцы DIN из нержавеющей стали, фланцы ANSI DIN и фланцы для приварки под приварку DIN по самой низкой цене благодаря разумным трудозатратам в Индии и высококачественные фланцы DIN с притертой резьбой по лучшей цене, доступной в Мумбаи, Индия.
Глухой фланец DIN
Фланец под приварную шейку DIN
Фланец DIN, класс 150
Мы являемся специализированным профессиональным поставщиком фланца с длинной приварной шейкой DIN по лучшей цене, так как мы являемся одним из крупнейших поставщиков и продавцов трубных фланцев DIN в Индии.У нас есть дистрибьюторы в Дели, Бангалоре, Сурате (Гуджарат), Хайдарабаде, Пуне (Махараштра) и Ченнаи в Тамил Наду. Проверьте один раз нашу цену фланца DIN Размеры перед покупкой переходного фланца DIN в Индии или Китае. Также отправьте по почте для нашего запаса фланцев DIN Weldo / Nipo, чтобы проверить типы и размеры с нашим готовым запасом, мы можем предоставить вам лучшую цену на фланцы с отверстием DIN. Вы можете написать по адресу [email protected] , чтобы получить свободный фланец DIN, чтобы получить более низкие цены. Red Earth Steels Pvt Ltd — ведущий производитель фланцев в соответствии со стандартами DIN в Индии, утвержденный Saudi Aramco.Мы являемся дилерами DIN Expander Flange.
Найдите подходящих производителей фланцев стандарта DIN в ОАЭ, Индии, Катаре, Сингапуре, Дубае, Великобритании, Австралии и Южной Африке.
Сэкономьте до 40% на трубном фланце DIN.
Посетите завод производителей фланцев DIN из нержавеющей стали в Индии, запросите бесплатный образец фланца из легированной стали DIN.Прайс-лист фланца DIN
Тип фланца DIN | Цена фланца DIN в Индии | Фланец DIN Цена в долларах США | Цена фланца DIN в дирхамах ОАЭ |
---|---|---|---|
Фланец DIN | 697 индийских рупий.26 / кг | USD $ 10,17 / кг | AED 37,36 Дирхам ОАЭ |
Фланец DIN из нержавеющей стали | 534,77 индийских рупий / кг | USD $ 7,80 / кг | AED 28,65 Дирхам ОАЭ |
Углеродистая сталь DIN фланец | 163,17 индийских рупий / кг | USD $ 2.38 / кг | AED 8,74 Дирхам ОАЭ |
Легированная сталь DIN фланец | 505,98 индийских рупий / кг | долларов США 7 долларов США.38 / кг | AED 27,11 Дирхам ОАЭ |
Обратите внимание, что это приблизительная стоимость фланца DIN в Индии. Чтобы узнать окончательную цену фланца DIN в Индии, напишите нам.
Спецификация фланца DIN
ASME B16.5 Таблица размеров фланца DIN | 1/2 дюйма (15 NB) до 48 дюймов (1200NB) DN10 ~ DN5000 |
---|---|
Стандарты фланцев DIN | ANSI / ASME B16.5, B16.47 серии A и B, B16.48, BS4504, BS 10, EN-1092, DIN, фланец ASME, фланец ASME, фланец BS, фланец DIN, фланец EN, фланец ГОСТ, ASME / ASME B16.5 / 16.36 / 16.47A / 16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
Номинальное давление фланца DIN ANSI | Класс 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов |
Расчет давления фланца DIN в соответствии с DIN | 6 бар 10 бар 16 бар 25 бар 40 бар / PN6 PN10 PN16 PN25 PN40, PN64 |
JIS | 5 К, 10 К, 16 К 20 К, 30 К, 40 К, 63 К |
UNI | 6 бар 10 бар 16 бар 25 бар 40 бар |
EN | 6 бар 10 бар 16 бар 25 бар 40 бар |
Покрытие | Черная масляная краска, антикоррозионная краска, оцинкованная, желтая прозрачная, оцинкованная холодным и горячим погружением |
Наиболее распространенные типы фланцев DIN | Кованые / Резьбовые / Винтовые / Пластина |
Сертификаты испытаний | EN 10204/3. 1Б Сертификат на сырье Отчет о 100% рентгенографическом испытании Отчет о проверке третьей стороной и т. Д. |
Техника |
|
Тип соединения / Тип фланца | Фланец с выступом (RF), соединительный фланец кольцевого типа (RTJ), фланец с плоской поверхностью (FF), большой фланец с наружной и внутренней резьбой (LMF), фланец с торцевым соединением внахлест (LJF), малый фланец с наружной и внутренней резьбой (SMF), Фланец с малым язычком, фланец с большим язычком и пазом |
Специальная конструкция | По вашему чертежу AS, ANSI, BS, DIN и JIS |
Тест | Спектрограф прямого считывания, установка для гидростатических испытаний, детектор рентгеновского излучения, тразвуковой дефектоскоп UI, детектор магнитных частиц |
Оборудование | Пресс-машина, гибочная машина, толкающая машина, электрическая машина для снятия фасок, пескоструйная машина и т. Д. |
Происхождение | Индия / Западная Европа / Япония / США / Корея |
Производитель | ASME DIN, ГОСТ, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE и т. Д.
|
Фланец DIN Применение и применение |
|
Экспорт в | Ирландия, Сингапур, Индонезия, Украина, Саудовская Аравия, Испания, Канада, США, Бразилия, Таиланд, Корея, Иран, Индия, Египет, Оман, Дубай, Перу и т. Д. |
Сертификаты испытаний материалов (MTC) согласно EN 10204 3.1 и EN 10204 3.2, Сертификаты испытаний, подтверждающие NACE MR0103, NACE MR0175 |
Материал фланца DIN
Престижные производители фланцев DIN в Индии предлагают эти фланцы DIN из углеродистой стали в соответствии со стандартами DIN, EN, BS, ISO, JIS или ASME.
Углеродистая сталь DIN фланец | ASTM / ASME A / SA105 A / SA105N и A / SA216-WCB, DIN 1.0402, DIN 1.0460, DIN 1.0619, штамповая сталь, ASTM A105 / ASME SA105, A105N, ASTM A350 LF2 / ASME SA350, высокопрочный CS ASTM A694 / A694 (F52 F56 F60 F65 F70 F80) |
Фланец DIN из нержавеющей стали | ASTM / ASME A / SA182 F304, F304L, F316, F316L, ASTM / ASME A / SA351 CF8, CF3, CF8M, CF3M, DIN 1.4301, DIN 1.4306, DIN 1.4401, DIN 1.4404, DIN 1.4308, DIN 1.4408, DIN 1.4306, DIN 1.4409 |
Легированная сталь DIN фланец | ASTM A182 / ASME SA182 F5, F9, F11, F12, F22, F91 |
Титановый фланец DIN | ASTM B381 / ASME SB381, титан Gr.1, титан Gr. 2, титан Gr. 4, титан Gr. 5, титан Gr. 7 ASTM R50250 / GR.1 | R50400 / GR.2 | R50550 / GR.3 | R50700 / GR.4 | GR.6 | R52400 / GR.7 | R53400 / GR.12 | R56320 / GR.9 | R56400 / GR.5 |
Медный фланец DIN | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, C12500U2, TU1, TU2 , C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C670600, C63020, , C70620, C71000, C71500, C71520, C71640 и т. Д. |
Медно-никелевый фланец DIN | ASTM / ASME SB 61/62/151/152, медный никель 90/10 (C70600), медный никель 70/30 (C71500), UNS C71640 |
Латунь DIN фланец | 3602/2604 / H59 / H62 / и т. Д. |
Инконель фланец DIN | ASTM B564 / ASME SB564, Inconel 600, 601, 625, 718, 783, 690, x750 Фланец DIN |
Хастеллой DIN фланец | ASTM B564 / ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X фланец |
Монель фланец DIN | ASTM B564 / ASME SB564, Монель 400 (UNS No. N04400), Монель 500 (UNS No. N05500) |
Фланец из сплава 20 DIN | ASTM B462 / ASME SB462, сплав Carpenter® 20, сплав 20Cb-3 |
Алюминиевый фланец DIN | 5052/6061/6063/2017/7075 / и т. Д. |
Никель фланец DIN | ASTM B564 / ASME SB564, никель 200, никель 201, никель 205, никель 205LC |
Дуплексный фланец DIN | S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
Супер-дуплексный фланец DIN | S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
Инколой DIN фланец | ASTM B564 / ASME SB564, Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 фланец |
254 Smo DIN фланец | ASTM A182 / ASME SA182, SMO 254 / 6Mo, UNS S31254, DIN 1.4547 |
Nimonic DIN фланец | Нимоник 75, Нимоник 80А, Нимоник 90 |
Другой материал фланца DIN | Оловянная бронза, алюминиевая бронза, свинцовая бронза |
Red Earth Steels Pvt Ltd является сертифицированным производителем фланцев
DIN и дистрибьютором в ИндииRed Earth Steels Pvt Ltd — производитель и поставщик фланцев DIN, предлагающих все номиналы до 2500 #, построил дистрибьюторскую сеть с более чем 65 странами по всему миру.
Таблица размеров и веса фланца DIN
Номинальный диаметр фланца | Номинальное давление (PN) | |||||
---|---|---|---|---|---|---|
** Номинальный размер трубы BSP | PN6 | PN10 | PN16 | PN25 | PN40 | |
Ду 10 | 75 | 90 | 90 | 90 | 90 | О. Д. |
3/8 дюйма | 50 | 60 | 60 | 60 | 60 | PCD (окружность болта) |
4 х 11 | 4 х 14 | 4 х 14 | 4 х 14 | 4 х 14 | Количество отверстий x диам.отверстий | |
Ду 15 | 80 | 95 | 95 | 95 | 95 | О.Д. |
1/2 « | 55 | 65 | 65 | 65 | 65 | PCD (окружность болта) |
4 х 11 | 4 х 14 | 4 х 14 | 4 х 14 | 4 х 14 | Количество отверстий x диам. отверстий | |
Ду 20 | 90 | 105 | 105 | 105 | 105 | О.Д. |
3/4 « | 65 | 75 | 75 | 75 | 75 | PCD (окружность болта) |
4 х 11 | 4 х 14 | 4 х 14 | 4 х 14 | 4 х 14 | Количество отверстий x диам.отверстий | |
Ду 25 | 100 | 115 | 115 | 115 | 115 | О.Д. |
1 « | 75 | 85 | 85 | 85 | 85 | PCD (окружность болта) |
4 х 11 | 4 х 14 | 4 х 14 | 4 х 14 | 4 х 14 | Количество отверстий x диам. отверстий | |
Ду 32 | 120 | 140 | 140 | 140 | 140 | О.Д. |
1 1/4 дюйма | 90 | 100 | 100 | 100 | 100 | PCD (окружность болта) |
4 х 14 | 4 х 18 | 4 х 18 | 4 х 18 | 4 х 18 | Количество отверстий x диам.отверстий | |
Ду 40 | 130 | 150 | 150 | 150 | 150 | О.Д. |
1 1/2 « | 100 | 110 | 110 | 110 | 110 | PCD (окружность болта) |
4 х 14 | 4 х 18 | 4 х 18 | 4 х 18 | 4 х 18 | Количество отверстий x диам. отверстий | |
DN 50 | 140 | 165 | 165 | 165 | 165 | О.Д. |
2 « | 110 | 125 | 125 | 125 | 125 | PCD (окружность болта) |
4 х 14 | 4 х 18 | 4 х 18 | 4 х 18 | 4 х 18 | Количество отверстий x диам.отверстий | |
Ду 65 | 160 | 185 | 185 | 185 | 185 | О.Д. |
2 1/2 « | 130 | 145 | 145 | 145 | 145 | PCD (окружность болта) |
4 х 14 | 4 х 18 | 4 х 18 | 8 х 18 | 8 х 18 | Количество отверстий x диам. отверстий | |
Ду 80 | 190 | 200 | 200 | 200 | 200 | О.Д. |
3 « | 150 | 160 | 160 | 160 | 160 | PCD (окружность болта) |
4 х 18 | 8 х 18 | 8 х 18 | 8 х 18 | 8 х 18 | Количество отверстий x диам.отверстий | |
Ду 100 | 210 | 220 | 220 | 235 | 235 | О.Д. |
4 « | 170 | 180 | 180 | 190 | 190 | PCD (окружность болта) |
4 х 18 | 8 х 18 | 8 х 18 | 8 х 22 | 8 х 22 | Количество отверстий x диам. отверстий | |
Ду 125 | 240 | 250 | 250 | 270 | 270 | О.Д. |
5 « | 200 | 210 | 210 | 220 | 220 | PCD (окружность болта) |
8 х 18 | 8 х 18 | 8 х 18 | 8 х 26 | 8 х 26 | Количество отверстий x диам.отверстий | |
Ду 150 | 265 | 285 | 285 | 300 | 300 | О.Д. |
6 « | 225 | 240 | 240 | 250 | 250 | PCD (окружность болта) |
8 х 18 | 8 х 22 | 8 х 22 | 8 х 26 | 8 х 26 | Количество отверстий x диам. отверстий | |
Ду 175 | 315 | 315 | 330 | 350 | О.Д. | |
7 « | 270 | 270 | 280 | 295 | PCD (окружность болта) | |
8 х 22 | 8 х 22 | 12 х 26 | 12 х 30 | Количество отверстий x диам.отверстий | ||
Ду 200 | 320 | 340 | 340 | 360 | 375 | О.Д. |
8 « | 280 | 295 | 295 | 310 | 320 | PCD (окружность болта) |
8 х 18 | 8 х 22 | 12 х 22 | 12 х 26 | 12 х 30 | Количество отверстий x диам. отверстий | |
DN 250 | 375 | 395 | 405 | 425 | 450 | О.Д. |
10 « | 335 | 350 | 355 | 370 | 385 | PCD (окружность болта) |
12 х 18 | 12 х 22 | 12 х 26 | 12 х 30 | 12 х 33 | Количество отверстий x диам.отверстий | |
Ду 300 | 440 | 445 | 460 | 485 | 515 | О.Д. |
12 « | 395 | 400 | 410 | 430 | 450 | PCD (окружность болта) |
12 х 22 | 12 х 22 | 12 х 26 | 16 х 30 | 16 х 33 | Количество отверстий x диам. отверстий | |
Ду 350 | 490 | 505 | 520 | 555 | 580 | О.Д. |
14 « | 445 | 460 | 470 | 490 | 510 | PCD (окружность болта) |
12 х 22 | 16 х 22 | 16 х 26 | 16 х 33 | 16 х 36 | Количество отверстий x диам.отверстий | |
Ду 400 | 540 | 565 | 580 | 620 | 660 | О.Д. |
16 « | 495 | 515 | 525 | 550 | 585 | PCD (окружность болта) |
16 х 22 | 16 х 26 | 16 х 30 | 16 х 36 | 16 х 39 | Количество отверстий x диам. отверстий | |
Ду 500 | 645 | 670 | 715 | 730 | 755 | О.Д. |
20 « | 600 | 620 | 650 | 660 | 670 | PCD (окружность болта) |
20 х 22 | 20 х 26 | 20 х 33 | 20 х 36 | 20 х 42 | Количество отверстий x диам.отверстий | |
Ду 600 | 755 | 780 | 840 | 845 | О.Д. | |
24 « | 705 | 725 | 770 | 770 | PCD (окружность болта) | |
20 х 24 | 20 х 27 | 20 х 33 | 20 х 36 | Количество отверстий x диам. отверстий |
Компания Red Earth Steels Pvt Ltd, занимающаяся производством фланцев DIN из нержавеющей стали в Индии, имеет на складе широкий ассортимент фланцев для труб DIN любой толщины для немедленной отправки по всей Индии и по всему миру.
Тип производимого фланца DIN:
Фланец под приварную шейку DIN | Фланец с резьбой DIN |
Кованый фланец DIN | DIN с фланцем 1/2 Npt |
Фланец под приварку внахлест DIN | DIN с фланцем с резьбовым отверстием |
Глухой фланец DIN | DIN Вес 150 # Фланец |
Квадратный фланец DIN | DIN Rtj 1500 Фланец |
Свободный фланец DIN | Соединительный фланец с кольцом DIN |
Фланец DIN из нержавеющей стали | Фланец с плоским торцом DIN |
Трубный фланец DIN | DIN с фланцем |
ANSI Фланец DIN | DIN Rtj 900 Фланец |
DIN PN 160 Фланец | DIN Rtj фланец |
DIN PN 64 Фланец | DIN Npt фланец |
DIN DN150 Pn16 Фланец | DIN Jis 5k Фланец |
DIN DIN 2527 Фланец | DIN Jis B2220 Фланец |
DIN DIN En 1092-1 Фланец | DIN Jis 10k Фланец |
DIN DIN 2633 Фланец | Kf DIN фланец |
DIN DIN 2576 Фланец | DIN B16. 47 Фланец |
Фланец расширителя DIN | DIN-паз и фланец |
DIN PN 2.5 Фланец | DIN Pn 30 фланец |
DIN PN 60 Фланец | DIN Pn 100 Фланец |
DIN PN 250 Фланец | DIN Pn 320 Фланец |
DIN CF8 Фланец | DIN CF3 Фланец |
DIN CF8M Фланец | DIN CF3M Фланец |
Поставка фланцев DIN нашим клиентам по всему миру:
Red Earth Steels Pvt Ltd является правительством.утвержденный сертифицированный экспортер фланцев из углеродистой стали DIN в Индии. Все наши фланцы из нержавеющей стали DIN производятся и тестируются в соответствии с международными стандартами и спецификациями в соответствии с DIN, JIS, EN, ASTM и т. Д. Red Earth Steels Pvt Ltd известна как надежный поставщик в качестве дистрибьютора и дилера фланцев из легированной стали в вашей стране. . У нас есть огромные запасы в Азии, Персидском заливе, Персидском заливе, на Ближнем Востоке, в Великобритании для поставок в более чем 28 стран, мы обеспечиваем послепродажное обслуживание и быструю доставку.
На складе имеется широкий ассортимент фланцев для труб DIN и фланцев стандарта DIN в Мумбаи, Индия.
Производство высокопрочных фланцев DIN из нержавеющей стали в Индии, свяжитесь с производителями фланцев ANSI DIN в Индии, Филиппинах, Малайзии, ОАЭ и Великобритании
| Buffalo Flange, Inc. предлагает полную линейку фланцев давления из качественной кованой стали согласно спецификации DIN. Если вам нужны специальные нестандартные фланцы, например, высоколегированные, низкотемпературные, высокопрочные, высокопрочные, специальные размеры, переходники и переходники и т. Д. Свяжитесь с Buffalo Fange — независимо от того, какого размера работа, большая или маленькая, мы всегда уделяем ей безраздельное внимание! Фланец DIN соответствует европейским стандартам, которые отличаются от стандартов ANSI / ASME.Buffalo Flange производит фланцы DIN в соответствии с соответствующими стандартами для стандартных и нестандартных фланцев. Модели: DIN 2573, 2572, 2631, 2576, 2632, 2633, 2543, 2544, 2634, 2545 и т. Д. Тип: надвижной, глухой, приварной, с резьбой и т. Д. Размеры: 1 / 2-36 « Материалы: углеродистая сталь, нержавеющая сталь Номинальное давление фланца DIN указано в следующей таблице:
|
НАИМЕНОВАНИЕ ПРОЕКТА / ЗАКАЗЧИК | ДИНАМИЧЕСКАЯ КУЗОВА И ФИТИНГИ ПОСТАВЛЯЕМЫЕ | СОРТА | МЕСТО | ГОД |
---|---|---|---|---|
ИНДОРАМА | ТРУБНЫЕ ФЛАНЦЫ, ВЫСОКОПРОЧНЫЕ ФЛАНЦЕВЫЕ ОТВОДЫ И СВАРНЫЕ ОТВОДЫ | A105 — A350 LF2 — A694 F65, A106B- A333 GR6 — A234 WPB — A420 WPL6 — A182 F304L | НИДЕРЛАНДЫ | 2015 |
СИСТЕМА ЭКСПОРТА ГАЗА И КОНДЕНСАТА | СТАЛЬНЫЕ ФЛАНЦЫ И ОТВОДЫ BW — SW | A182 F316L — A182F44 A182 F44, A312S31254, A182 F316L, A105. N, A105 HDG, A350 LF2, A106 Gr.B, A106 Gr.B HDG, A333 Gr.6, A234 WPB | КУВЕЙТ | 2015 |
ПРОЕКТ РАЗВИТИЯ ГАЗА | ФЛАНЦЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ОТВОДЫ ОТВОДА | ИНКОЛОЙ 825 | ИНДОНЕЗИЯ | 2015 |
КАЧЕСТВЕННАЯ ТОРГОВЛЯ МАРКА -SAUDI ARAMCO | ФЛАНЦЫ ИЗ УГЛЕРОДНОЙ СТАЛИ, ОТВОДЫ SW | A105, A105 GALV, A350 LF2, A182F304L, A182F316L, A403 WP316L, A182F321, A182F44, A182F5, CU90 / 10 UNS C70610 | САУДОВСКАЯ АРАВИЯ | 2014-2015 |
ПРОЕКТ НЕФТЕПЕРЕРАБОТЧИКА ГАЗА | КОВАНЫЕ ФЛАНЦЫ / ФИТИНГИ, ОТВОДЫ BW-THRD, ОТВОДЫ NIP | A105, A105 HDG A350 LF2, A182 F304 / 304L, A182F316 / 316L, A182F11, A105N, A106B, A234WPB, A333 | БЕЛЬГИЯ | 2014-2015 |
МААДЕН ВААД АЛЬ-ШАМАЛЬ ФОСФАТ | КОВАНЫЕ ФЛАНЦЫ / ФИТИНГИ И ОТВОДЫ SW-BW | A350LF2, F304L, F316L, F904L, A182F60, ALLOY20 A105N, A106B, A234WPB, | САУДОВСКАЯ АРАВИЯ | 2014-2015 |
СЕВЕРО-ЗАПАДНЫЙ РЕДУВОДЕР | КОВАНЫЕ ФЛАНЦЫ / ФИТИНГИ SW & NPT | A350LF2, A420WPL6, A182F304L-F316L, WP304L, HAST, C276 | КАНАДА | 2014-2015 |
ПРОЕКТ КАНАДЫ СЗР | КОВАНЫЕ ФЛАНЦЫ / ФИТИНГИ, ОТВОДЫ SW & NPT | F304L / 316L / 317L / 347H / 321H F11 / F22 / UNS08825 | КАНАДА | 2014-2015 |
ДЕНИЗ 2 ПРОЕКТ | КОВАНЫЕ ФЛАНЦЫ / ФИТИНГИ SW & NPT | A 105, A105 GALVA, A350LF2, A333 Gr6, A234WPB-A420WPL6, F304L, WP304L | АЗЕРБАЙДЖАН | 2014 |
ADMA OPCO АБУ-ДАБИ | КОВАНЫЕ ФЛАНЦЫ / ФИТИНГИ, ОТВОДЫ BW-THRD, БОКОВЫЕ, ВЫХОДЫ | A694 F52, A182F321, A182F316, A105.N, A312TP316L, A312 TP321, A182 F53 СУПЕР ДУПЛЕКС | ОАЭ | 2014 |
SAUDI ARAMCO HOLLAND | КОВАНЫЕ ФЛАНЦЫ / ФИТИНГИ | CuNi 9010 | САУДОВСКАЯ АРАВИЯ | 2014 |
MISSAN OIL Comp. PETROCHINA IRAQ | МУФТА API | L80 | ИРАК | 2014 |
SAUDI ARAMCO | ФЛАНЦЫ ИЗ ЛЕГКОЙ СТАЛИ, ОТВОДЫ BW-SW-THRD | MONEL 400, A182 F5, A182F316L, A182F304L, A105 | САУДОВСКАЯ АРАВИЯ | 2014 |
НЕФТЬ И ГАЗ ИНК | ФЛАНЦЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ФЛАНЦЫ ИНКОНЕЛЯ И ОТВОДЫ BW | F304L, WP304L, UNS NO 6625 | БРАЗИЛИЯ | 2014 |
ПРОЕКТ ШИДДИРГАНГ | ФЛАНЦЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ОТВОДЫ BW-SW-THRD | БАНГЛАДЕШ | 2014 | |
САУДОВСКАЯ АРАБСКАЯ ГОРНАЯ КОМПАНИЯ | КОВАНЫЕ ФЛАНЦЫ / ФИТИНГИ И ОТВОДЫ SW — BW | A105, A105 GALV, A350LF2A182F304L, A182F316L | САУДОВСКАЯ АРАВИЯ | 2014 |
ПРОЕКТ ГАЗОТУРБИННОЙ ЭЛЕКТРОСТАНЦИИ | КОВАНЫЕ ФЛАНЦЫ / ФИТИНГИ И ОТВОДЫ SW | A105, A182F316L | ИРАК | 2014 |
ГРУПО КУНАДО | ФИТИНГИ КОВАНЫЕ СТАЛЬНЫЕ, ФЛАНЦЫ КОВАНЫЕ | A105, A182F304L, A182F316L, F321, | ТУРЦИЯ | 2013-2014 |
ALSTOM | ФИТИНГИ И ОТВОДЫ ИЗ КОВАНЫЙ СТАЛИ | A105, A182F304L, A182F316L | МАРОККО, ЮЖНАЯ АФРИКА | 2010 |
Производители фланцев DIN, фланцы DIN PN40 / PN16, стандартные фланцы DIN
Как один из лидеров среди производителей, поставщиков и экспортеров фланцев стандарта DIN, ASME B16.5 / ANSI B16.47 Фланец DIN. Мы предлагаем конкурентоспособные цены в Индии на фланец DIN PN40, фланец DIN PN16.
У нас имеется достаточный запас фланца DIN из нержавеющей стали, фланца DIN из легированной стали, фланца DIN из никелевого сплава 200, фланца DIN из углеродистой стали, фланца DIN из инконеля, фланца DIN из хастеллоя, фланца DIN из медно-никелевого сплава, фланца DIN из дуплексного и супердуплексного сплавов во всех размерах, чтобы удовлетворить любые мелкие и большие заказы от наших уважаемых клиентов.
ПРОФЕССИОНАЛЬНОЕ УПРАВЛЕНИЕ ПРОИЗВОДСТВОМ ФЛАНЦОВ DIN ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ / ФЛАНЦОВ DIN ИЗ ДУПЛЕКСНОЙ СТАЛИ / ФЛАНЦОВ DIN ИЗ УГЛЕРОДНОЙ СТАЛИ / ФЛАНЦОВ DIN ИЗ СПЛАВНОЙ СТАЛИ / ФЛАНЦОВ DIN ИЗ ХАСТЕЛЛОЙ СТАЛИ / ФЛАНЦЕВ ИЗ СТАЛИ DIN / ФЛАНЦЕВ ИЗ СТАЛИ DIN ФЛАНЦЫ / ФЛАНЦЫ ИЗ СПЛАВА 20 DIN / ФЛАНЦЫ DIN 6% / ФЛАНЦЫ DIN ИЗ МЕДНО-НИКЕЛЕВОЙ СТАЛИ / ФЛАНЦЫ DIN ИЗ НИКЕЛЯ Популярные продукты, которые ищут M P Jain Tubing Solutions LLP: Артикул: alibaba Стандарт: DIN2527 O.D. = внешний диаметр PCD = диаметр окружности болта PN = номинальное давление в барах ** Номинальные размеры труб, используемые в этой таблице, НЕ являются размерами для США, а являются размерами BSP (британские стандартные размеры труб) DIN 2631 PN6 Размеры фланца WNRF и приблизительные массы Размеры и масса фланца с резьбой DIN 2565 / DIN 2566 DIN 2527 Размеры и приблизительные массы глухого фланца DIN 2642 PN10 Размеры фланца и приблизительные массы IMP. ПРИМЕЧАНИЕ: У нас есть квалифицированный персонал для поддержания качества продукции на протяжении всего производственного процесса, от выбора сырья до обработки, маркировки, упаковки, хранения и транспортировки. Наши стандартные фланцы DIN проходят 100% проверку перед упаковкой и отправкой, и все наши материалы проходят испытания в соответствии с международными стандартами.Иногда мы также принимаем стороннюю инспекцию, назначенную нашими клиентами. Сегодня M P Jain Tubing Solutions LLP является одним из ведущих производителей, продавцов и экспортеров фланца стандарта DIN и поставляет его в различные основные отрасли промышленности, такие как Резюме Рецензент M P Jain Tubing Solutions LLP Дата проверки Проверяемый элемент Фланец DIN Оценка автора Размеры фланца DIN из нержавеющей стали включают следующие параметры, такие как номинальный диаметр фланца и номинальное давление . Исходя из этого, проверяется полная конструкция продукта, и специалисты работают над ним с энтузиазмом. Существуют различные спецификации фланца DIN 2544, поскольку он разделен на разделы, такие как таблица размеров, стандарты, номинальное давление, JIS, UNI, EN, технология производства, сертификаты испытаний и многое другое. DIN 2544 Поставщик фланцев Производители фланцев DIN из нержавеющей стали в Индии ASTM A182 SS DIN ANSI Фланцы на складе Сталелитейная промышленность захватывает рынок, и мы видим, что это несколько продуктов, которые доступны.Фланец DIN является одним из них, где DN относится к номинальному диаметру, а фланец используется для соединения труб, клапанов и насосов . Поэтому этот фланец DIN в основном используется в трубопроводах и других промышленных областях. Они доступны в различных размерах, сортах, а также технические характеристики различаются в зависимости от клиентов. Существуют различные типы фланцев, некоторые из них перечислены ниже: Есть несколько производителей фланцев SS DIN , но лучше всего Metal & engg.Industries имеет сертификат ISO, а материал, который мы используем, получен от проверенного поставщика, поэтому вместо того, чтобы идти куда-либо еще, вы можете связаться с нами и получить продукт хорошего качества. Фланцы трубы DIN прикрепляются к клапану или насосу без сварки. Скольжения DIN на фланцах из углеродистой стали — это один из типов фланцев, и именно мы предлагаем этот продукт в широком ассортименте. Таким образом, мы являемся ведущим специализированным производителем в Индии. Фланцы DIN с выступом и многие другие доступны на складе. Таблица размеров и веса фланца DIN 2641 PN 6 включает такие разделы, как параметр трубы и вес фланца . В этих двух разделах заказчик принимает решение и в соответствии с этим готовится дизайн. Технические характеристики фланцев с накладками Din из углеродистой стали включают в себя таблицу размеров фланцев, материалы, сертификаты испытаний и многое другое. Фланцы DIN из нержавеющей стали Фланец DIN EN 1092 ASME B16.47 DIN 2633 Фланцы Пластинчатые фланцы DIN класса 150 ASTM A105 DIN RF фланец ANSI B16.5, класс 150 DIN фланцы PN16 ASTM A182 SS DIN ANSI Фланцы Фланцы DIN из углеродистой стали EN 1092-1 Плоский фланец DIN из никелевого сплава Hastelloy C22 DIN Фланцы с выступом Фланцы из легированной стали по стандарту DIN Фланцы DIN большого диаметра из инконеля ASTM A182 F304 DIN RTJ фланец Дуплексная сталь DIN 2512 Фланцы под шпунт Алюминий DIN свободный фланец ASTM A694 F42 DIN PN16 фланец DN 10 75 90 90 90 90 О.D. 3/8 « 50 60 60 60 60 PCD (окружность болта) 4 x 11 4 x 14 4 x 14 4 x 14 4 x 14 Количество отверстий x диаметр отверстий DN 15 80 95 95 95 95 O.D. 1/2 « 55 65 65 65 65 PCD (окружность болта) 4 x 11 4 x 14 4 x 14 4 x 14 4 x 14 Количество отверстий x диаметр отверстий DN 20 90 105 105 105 105 O.D. 3/4 « 65 75 75 75 75 PCD (окружность болта) 4 x 11 4 x 14 4 x 14 4 x 14 4 x 14 Количество отверстий x диаметр отверстий DN 25 100 115 115 115 115 O. D. 1 « 75 85 85 85 85 PCD (окружность болта) 4 x 11 4 x 14 4 x 14 4 x 14 4 x 14 Количество отверстий x диаметр отверстий DN 32 120 140 140 140 140 О.D. 1 1/4 « 90 100 100 100 100 PCD (окружность болта) 4 x 14 4 x 18 4 x 18 4 x 18 4 x 18 Количество отверстий x диаметр отверстий DN 40 130 150 150 150 150 O.D. 1 1/2 « 100 110 110 110 110 PCD (окружность болта) 4 x 14 4 x 18 4 x 18 4 x 18 4 x 18 Количество отверстий x диаметр отверстий DN 50 140 165 165 165 165 O.D. 2 « 110 125 125 125 125 PCD (окружность болта) 4 x 14 4 x 18 4 x 18 4 x 18 4 x 18 Количество отверстий x диаметр отверстий DN 65 160 185 185 185 185 О. D. 2 1/2 « 130 145 145 145 145 PCD (окружность болта) 4 x 14 4 x 18 4 x 18 8 x 18 8 x 18 Количество отверстий x диаметр отверстий DN 80 190 200 200 200 200 O.D. 3 « 150 160 160 160 160 PCD (окружность болта) 4 x 18 8 x 18 8 x 18 8 x 18 8 x 18 Количество отверстий x диаметр отверстий DN 100 210 220 220 235 235 О.D. 4 « 170 180 180 190 190 PCD (окружность болта) 4 x 18 8 x 18 8 x 18 8 x 22 8 x 22 Количество отверстий x диаметр отверстий DN 125 240 250 250 270 270 О.D. 5 « 200 210 210 220 220 PCD (окружность болта) 8 x 18 8 x 18 8 x 18 8 x 26 8 x 26 Количество отверстий x диаметр отверстий DN 150 265 285 285 300 300 О. D. 6 « 225 240 240 250 250 PCD (окружность болта) 8 x 18 8 x 22 8 x 22 8 x 26 8 x 26 Количество отверстий x диаметр отверстий DN 175 315 315 330 350 О.D. 7 « 270 270 280 295 PCD (окружность болта) 22 8 x 22 12 x 26 12 x 30 Число отверстий x диаметр отверстий DN 200 320 340 340 360 375 О.D. 8 « 280 295 295 310 320 PCD (окружность болта) 8 x 18 8 x 22 12 x 22 12 x 26 12 x 30 Количество отверстий x диаметр отверстий DN 250 375 395 405 425 450 О.D. 10 « 335 350 355 370 385 PCD (окружность болта) 12 x 18 12 x 22 12 x 26 12 x 30 12 x 33 Количество отверстий x диаметр отверстий DN 300 440 445 460 485 515 О. D. 12 « 395 400 410 430 450 PCD (окружность болта) 12 x 22 12 x 22 12 x 26 16 x 30 16 x 33 Количество отверстий x диаметр отверстий DN 350 490 505 520 555 580 O.D. 14 « 445 460 470 490 510 PCD (окружность болта) 12 x 22 16 x 22 16 x 26 16 x 33 16 x 36 Количество отверстий x диаметр отверстий DN 400 540 565 580 620 660 О.D. 16 « 495 515 525 550 585 PCD (окружность болта) 16 x 22 16 x 26 16 x 30 16 x 36 16 x 39 Количество отверстий x диаметр отверстий DN 500 645 670 715 730 755 О.D. 20 « 600 620 650 660 670 PCD (окружность болта) 20 x 22 20 x 26 20 x 33 20 x 36 20 x 42 Количество отверстий x диаметр отверстий DN 600 755 780 840 845 О. D. 24 « 705 725 770 770 PCD (окружность болта) 200006 20 x 27 20 x 33 20 x 36 Число отверстий x диаметр отверстий Проверьте размеры фланца DIN PN10, размеры фланца DIN PN16.Также смотрите размеры фланца DIN PN 40 / размеры фланца DIN PN40, размеры фланца DIN PN 64 / размеры фланца DIN PN 64 DN ISO DIN d4 D K ψ No. отверстий d2 кг 10 17,2 14 40 2 60 4 14 0,72 15 21.3 20 45 95 16 2 65 4 14 0,81 20 26.9 25 58 105 18 2 75 4 1.24 25 33,7 30 68 115 18 2 85 4 14 1,38 32 42,4 38 78 140 18 4 18 2.03 40 48,3 44,5 88 150 18 3 110 18 2,35 50 60,3 57 102 165 20 4 18 3.20 65 76,1 — 122 185 22 3 145 4 18 4,29 80 88,9 — 138 200 24 8 18 5. 88 100 114,3 108 162 235 24 3 190 23 7,54 125 139,7 133 188 270 26 8 27 10.80 150 168,3 159 218 300 28 3 250 250 250 27 14,50 200 219,1 216 278 360 30 30 12 27 22.30 250 273 267 335 425 32 3 370 30 33,50 300 323,9 318 395 485 34 34 16 30 46.30 350 355,6 368 450 555 38 4 490 33 68,00 400 406,4 419 505 620 40 40 900 16 36 89. 70 500 508 521 615 730 44 4 660 36 138,00 600 609,6 622 720 845 — — 20 39 — 700 711.2 720 820 960 — 5 870 24 42 800 812,8 820 930 1085 — 5 990 — 900 914.4 920 1030 1185 — 5 1090 28 48 48 1000 1016 1020 1140 1320 — 5 1210 – DN d1 Резьба DIN 2999 A B 00079 Øk R r Резьба d2 10. 2 R 1/8 64 32 12 40 16 10 M10 11 0,119 8 13,5 R 1/4 72 36 12 45 180006 180006 11 M10 11 0.147 10 17,2 R 3/8 75 40 12 50 20 20 20 M10 11 0,165 15 21,3 R 1/2 80 45 45 45 55 22,5 13 M10 11 0.194 20 26,9 R 3/4 90 64 14 65 32 32 32 M10 11 0,373 25 33,7 R 1 100 72 72 75 36 20 M10 11 0.455 32 42,4 R 1-1 / 4 118 85 16 95 42,5 22 M12 14 0,675 40 48,3 R 1-1 / 2 132 16 100 47. 5 25 M12 14 0,850 50 60,3 R 2 140 140 16 110 50 28 M12 14 0.882 65 76,1 R 2-1 / 2 160 118 16 130 59 32 M12 14 1.100 80 88.9 R 3 190 140 150 70 38 M16 18 1.760 100 114,3 R 4 210 160 18 170 80 80 M16 18 1.890 DN d1 B b k r h2 d3 f Резьба d2 10. 2 R 1/8 75 40 12 50 20 12 18 20 32 2 M10 11 0,172 8 13.5 R 1/4 80 45 12 55 22,5 13 18 25 38 2 M10 11 0,21 10 17.2 R 3/8 90 50 14 60 25 15 20 30 40 2 M12 14 0,295 15 21.3 R 1/2 100 56 14 65 28 16 20 35 45 2 M12 14 0,365 20 26.9 R 3/4 105 75 16 75 37,5 21 24 45 58 2 M12 14 0,622 25 33.7 R 1 118 85 16 85 42,5 22 24 52 68 2 M12 14 0,777 32 42. 4 R 1-1 / 4 140 100 16 100 50 28 26 60 78 2 M16 18 1.07 40 48.3 R 1-1 / 2 150 112 16 110 56 30 26 70 88 3 M16 18 1,26 DN d1 D d6 No.отверстий Резьба d2 d4 d5 57 Фланец KG ISO DIN 10 90 16 14 60 5 4 M12 14 40 40 10 0,599 0,087 17,2 — 90 19 900 60 5 4 M12 14 40 17. 7 10 0,599 0,087 15 — 20 95 22 65 5 4 M12 14 45 21 10 0.689 0,105 21,3 — 95 24 14 65 4 M12 14 45 22 10 0,689 0.105 20 — 25 105 28 14 75 5 4 M12 14 58 26 12 0,806 0,203 26.9 — 105 30 14 75 5 4 M12 27,6 12 0,806 0,203 25 — 30 115 16 85 6 4 M12 14 68 31 12 110 0,276 33,7 — 115 36 16 85 85 4 M12 14 68 34,4 12 0. 110 0,276 32 — 38 140 42 16 100 6 4 M16 18 78 39 12 1.640 0.343 42,4 — 140 46 16 100 6 6 M16 18 78 43,1 12 1,640 0.343 40 — 44,5 150 50 16 110 M16 18 88 45,5 12 1,860 0.426 48,3 — 150 54 16 110 6 M16 18 88 49 12 1.860 0.426 50 — 57 165 62 16 125 6 4 M16 18 102 58,1 14 2.200 0. 618 60,3 — 165 65 16 125 6 6 M16 18 102 61,1 14 2.200 0.618 65 76,1 — 185 81 16 145 M16 18 122 77,1 14 2,620 0.786 80 88,9 — 200 94 18 160 6 M16 18 138 90,3 16 3,320 1.100 100 — 108 220 113 18 180 6 6 M16 18 158 109,6 16 3,670 1.310 114,3 — 220 119 18 180 6 6 M16 18 158 115,9 16 3,670 1. 310 125 — 133 250 138 18 210 6 80006 M16 18 188 134,8 18 4,540 1.960 139,7 — 250 145 18 210 6 900 M16 18 188 141,6 18 4.540 1.960 150 — 159 285 164 18 240 6 6 6 M20 22 212 161,1 18 5.600 2.180 168,3 — 285 173 18 240 6 6 6 M20 22 212 170,5 18 5.600 2.180 200 219,1 — 340 225 20 295 8 8 M20 22 268 221,8 20 7,460 3. 100 250 — 267 395 273 22 350 8 8 M20 22 320 270,2 22 10,30 4.220 273 — 395 279 22 350 8 M20 22 320 276,2 22 10,30 4.220 300 323,9 — 445 329 26 400 8 400 8 M20 22 370 327,6 22 14,00 4.850 350 355,6 — 505 362 28 460 8 M20 22 430 359,7 22 18,50 6.710 — 368 505 374 28 460 8 8 8 M20 22 430 372,2 22 18,50 6.710 400 406. 4 — 565 413 32 515 M24 26 482 411 24 25,00 8.280 — 419 565 426 32 515 8 M24 26 482 423,7 24 25,00 8.280 (450) 457 — 15 467 38 565 M24 26 532 462,5 24 30,60 9.300 500 508 — 670 517 38 620 8 8 M24 26 585 513,6 26 37,00 11.50 DN d1 D d6 Кол-во d2 кг 57 10 — 14 90 16 16 60 5 4 0. 7 17,2 — 90 19 16 60 5 5 14 0,69 15 — 20 95 22 16 65 65 4 14 0.77 21,3 — 95 24 16 65 5 5 14 0,76 20 — 25 105 28 16 75 75 75 4 14 0.93 26,9 — 105 30 16 75 5 5 14 0,92 25 — 30 115 33 18 85 85 4 14 1.26 33,7 — 115 36 18 85 6 6 14 1,24 32 — 38 140 42 18 100 100 4 18 1. 84 42,4 — 140 46 18 100 6 6 18 1,8 40 — 44,5 150 50 18 110 110 4 18 2.08 48,3 — 150 54 18 110 6 6 18 2,03 50 — 57 165 62 20 125 125 4 18 2.72 60,3 — 165 65 20 125 6 6 18 2,68 65 76,1 — 165 81 20 145 145 8 18 3.09 80 88,9 — 200 94 22 160 6 18 3,88 100 — 108 235 113 22 8 22 5. 23 114,3 — 235 119 22 190 6 22 5,04 125 — 133 270 138 24 220 220 220 8 26 7.17 139,7 — 270 145 24 220 6 6 26 6,88 150 — 159 300 164 24 8 26 8.54 168,3 — 300 173 24 250 6 26 8.09 200 219,1 — 375 225 30 8 12 30 14.65 250 — 267 450 273 36 385 8 8 33 25,5 273 — 450 279 36 385 36 385 12 33 24. 77 300 323,9 — 515 329 40 450 8 8 8 33 34,42 350 355,8 — 580 362 46 46 16 36 52.36 — 363 580 374 46 510 8 8 36 49,85 400 406,4 — 660 413 50 585 16 39 74.2 — 419 660 426 50 585 8 8 8 39 70,84 Размеры: ANSI B16.5, DIN серии A и B, MSS SP44, ASA, API-605, AWWA, пользовательские чертежи Размер: от 1/2 дюйма (15 NB) до 48 дюймов (1200NB) Класс: 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов, стандарт DIN ND-6,10, 16, 25, 40 и т. Д. DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673 BS: BS4504, BS4504, BS1560, BS10 Тип поверхности фланца: Фланец (FF), выступ (RF), соединение кольцевого типа (RTJ) Фланцы DIN из нержавеющей стали: Фланцы DIN из дуплексной и супердуплексной стали: Углеродистая сталь DIN Фланцы: Фланцы DIN из низкотемпературной углеродистой стали: ASTM A350, LF2, LF3 Фланцы DIN из легированной стали: Фланцы DIN из медной легированной стали: ASTM SB 61, SB62, SB151, SB152 UNS No. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS No. C 10100, 10200 , 10300, 10800, 12000, 12200 Фланцы DIN из никелевого сплава: DIN DIN известны своей исключительной производительностью и обычно разрабатываются с учетом требований. Мы предлагаем широкий ассортимент фланцев DIN через всемирную сеть складских филиалов. Эти фланцы DIN используются в различных отраслях промышленности, таких как: БЛИЖНИЙ ВОСТОК Саудовская Аравия АФРИКА Нигерия СЕВЕРНАЯ АМЕРИКА США ЕВРОПА Россия АЗИЯ Индия ЮЖНАЯ АМЕРИКА Аргентина Мы — известный и самый известный поставщик, склад, дистрибьютор, производитель, поставщики, акционеры, трейдеры, оптовики, дилеры, дистрибьюторы, импортеры и экспортеры, производители, складские запасы фланцев DIN из нержавеющей стали. Для получения дополнительной информации о фланцах DIN позвоните по телефону +91 22 2386 6335 или отправьте электронное письмо по адресу [email protected] Другое номинальное давление Показания: Общие примечания: Особенности: Примечание 1: ISO 7005-1 (стальные фланцы) PN 20, 50, 110, 150, 260, 420 предназначены для взаимозаменяемости с фланцами ASME B16.5 и MSS SP-44 — фланцы ISO 7005-1 не являются идентичны фланцам ASME B 16.5 и MSS SP 44, но считаются соответствующими размерам, указанным в ASME B 16.5 и MSS SP 44. Фланцы ISO 7005-2 (чугун), PN 20, 50, взаимозаменяемы с ANSI / ASME B16.1 (серый чугун) и B 16.42 (высокопрочный чугун), но они не идентичны. Считается, что они соответствуют размерам, указанным в ASME B16.1 (серый чугун) и B 16.42 (высокопрочный чугун). Примечание 2: ISO PN 2.5, 6 не имеют соответствующего класса ASME, а классы 75, 400 и 800 ASME не имеют соответствующего обозначения ISO PN. Поэтому использование фланцев с такими номинальными характеристиками PN и Class не рекомендуется.
SO Фланец | WN Фланец | BL Фланец | LJ Фланец | Резьбовой фланец | SW фланец | Плоский фланец | Фланец RTJ | Фланец для очков | Фланец с высокой ступицей | Фланец с отверстием | Переходной фланец | Квадратный фланец | Фланец язычка | LWN Фланец | Распорка для лопаточного кольца | Фланец Nipo / Weldo | Расширительный фланец Технические характеристики фланца DIN
Тип : Стандартный фланец DIN Размер : От ½ ”(15 NB) до 48 ″ (1200NB) DN10-DN2000 Стандарт : ANSI B16.5, ANSI B16.47, ANSI B16.36, ANSI B16.48, BS 4504, EN1092, UNI 2277/2278, DIN, JIS, SABS1123, ГОСТ-12820 Класс : 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов, стандарт DIN ND-6,10, 16, 25, 40 и т. Д. DIN : DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673 BS : BS4504, BS4504, BS1560, BS10 Давление : PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160 По форме : SORF, WNRF, BLRF, SWRF, LAP Joint, резьбовой, редукционный, зрительный и т. Д. Специализированный : Согласно чертежу Покрытие / обработка поверхности : Антикоррозийная краска, масляно-черная краска, желтая прозрачная, оцинкованная, оцинкованная холодным и горячим погружением Тип подключения : Соединение кольцевого типа, лицо внахлестку, приподнятое лицо, плоское лицо, большие мужчины и женщины, маленькие мужчины и женщины, большие Язык и паз, Малый язык и паз Торцевой фланец Тип : Плоская поверхность (FF), приподнятая поверхность (RF), кольцевое соединение (RJT) Размеры : ANSI B16.5, ANSI B16.47, серии A и B, MSS SP44, ASA, API-605, AWWA, пользовательские чертежи Упаковка : Без фумигата или фумигата фанера / деревянный поддон или ящик Использование : Нефтяное месторождение, шельф, водные системы, судостроение, природный газ, электроэнергия, трубопроводные проекты и т. Д. Материалы фланцев DIN и марки
Материалы : Стандарт, марки Фланцы DIN из нержавеющей стали : ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L Фланцы DIN из углеродистой стали : ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr. 70 A36, A694 F42, F46, F52, F60, F65, F70 Фланцы DIN из легированной стали : ASTM / ASME A / SA 182 и A 387 F1, F5, F9, F11, F12, F22, F91 Фланцы DIN из дуплексной стали : ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 Фланцы DIN 6% Moly / Super Duplex : ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 Фланцы DIN из низкотемпературной стали : ASTM A350 LF2, LF3, LF6 Фланцы DIN повышенной прочности : ASTM A694 F42, F52, F60, F65, F70 Никелевые сплавы Фланцы DIN : ASTM SB564, SB160, SB472, SB162 — Никель 200 (UNS No.N02200), никель 201 (UNS № N02201), монель 400 (UNS № N04400), монель 500 (UNS № N05500), инконель 800 (UNS № N08800), инконель 825 (UNS № N08825), инконель 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Сплав 20 (UNS No. N08020) Фланцы DIN из медных сплавов : ASTM SB 61, SB62, SB151, SB152 — UNS No. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS No.С 10100, 10200, 10300, 10800, 12000, 12200 Фланцы из сплавов DIN : СПЛАВ 20, СПЛАВ C, СПЛАВ C276, СПЛАВ B2 Фланцы DIN другого сорта : Бронза, латунь, медно-никель, титан, инконель, монель, хастеллой Почему выбирают M P Jain Tubing Solutions LLP
Прейскурант фланца DIN
Ниже приводится цена стандартного фланца DIN в Индии. Этот ценовой диапазон также зависит от минимального заказа и может изменяться без какой-либо предварительной информации.
Для получения более подробной информации свяжитесь с нами сейчас и получите мгновенную расценку. Размеры фланца DIN:
Таблица технических данных Диаметр и сверление фланцев DIN (мм)
Размер: DN10-DN2000
Тип: Фланец с приварной шейкой, фланец WN (с выступом)
Класс: PN6, PN40 Пластинчатые фланцы DIN
(скользящие фланцы) Фланцы под приварную шейку DIN Фланцы глухие DIN Фланцы с резьбой DIN Номинальный диаметр фланца Номинальное давление (PN) ** Номинальный размер трубы BSP PN6 PN10 PN16 PN25 PN40 DN 10 75 90 90 90 90 О. Д. 3/8 ″ 50 60 60 60 60 PCD (окружность болта) 4 х 11 4 х 14 4 х 14 4 х 14 4 х 14 Количество отверстий x диам. отверстий DN 15 80 95 95 95 95 О. Д. 1/2 ″ 55 65 65 65 65 PCD (окружность болта) 4 х 11 4 х 14 4 х 14 4 х 14 4 х 14 Количество отверстий x диам.отверстий DN 20 90 105 105 105 105 О. Д. 3/4 ″ 65 75 75 75 75 PCD (окружность болта) 4 х 11 4 х 14 4 х 14 4 х 14 4 х 14 Количество отверстий x диам. отверстий DN 25 100 115 115 115 115 О.Д. 1 ″ 75 85 85 85 85 PCD (окружность болта) 4 х 11 4 х 14 4 х 14 4 х 14 4 х 14 Количество отверстий x диам. отверстий DN 32 120 140 140 140 140 О. Д. 1 1/4 ″ 90 100 100 100 100 PCD (окружность болта) 4 х 14 4 х 18 4 х 18 4 х 18 4 х 18 Количество отверстий x диам. отверстий DN 40 130 150 150 150 150 О. Д. 1 1/2 ″ 100 110 110 110 110 PCD (окружность болта) 4 х 14 4 х 18 4 х 18 4 х 18 4 х 18 Количество отверстий x диам. отверстий DN 50 140 165 165 165 165 О.Д. 2 ″ 110 125 125 125 125 PCD (окружность болта) 4 х 14 4 х 18 4 х 18 4 х 18 4 х 18 Количество отверстий x диам. отверстий DN 65 160 185 185 185 185 О. Д. 2 1/2 ″ 130 145 145 145 145 PCD (окружность болта) 4 х 14 4 х 18 4 х 18 8 х 18 8 х 18 Количество отверстий x диам.отверстий DN 80 190 200 200 200 200 О. Д. 3 ″ 150 160 160 160 160 PCD (окружность болта) 4 х 18 8 х 18 8 х 18 8 х 18 8 х 18 Количество отверстий x диам. отверстий DN 100 210 220 220 235 235 О.Д. 4 ″ 170 180 180 190 190 PCD (окружность болта) 4 х 18 8 х 18 8 х 18 8 х 22 8 х 22 Количество отверстий x диам. отверстий DN 125 240 250 250 270 270 О. Д. 5 ″ 200 210 210 220 220 PCD (окружность болта) 8 х 18 8 х 18 8 х 18 8 х 26 8 х 26 Количество отверстий x диам.отверстий DN 150 265 285 285 300 300 О. Д. 6 ″ 225 240 240 250 250 PCD (окружность болта) 8 х 18 8 х 22 8 х 22 8 х 26 8 х 26 Количество отверстий x диам. отверстий DN 175 315 315 330 350 О.Д. 7 ″ 270 270 280 295 PCD (окружность болта) 8 х 22 8 х 22 12 х 26 12 х 30 Количество отверстий x диам. отверстий DN 200 320 340 340 360 375 О. Д. 8 ″ 280 295 295 310 320 PCD (окружность болта) 8 х 18 8 х 22 12 х 22 12 х 26 12 х 30 Количество отверстий x диам.отверстий DN 250 375 395 405 425 450 О. Д. 10 ″ 335 350 355 370 385 PCD (окружность болта) 12 х 18 12 х 22 12 х 26 12 х 30 12 х 33 Количество отверстий x диам. отверстий DN 300 440 445 460 485 515 О.Д. 12 ″ 395 400 410 430 450 PCD (окружность болта) 12 х 22 12 х 22 12 х 26 16 х 30 16 х 33 Количество отверстий x диам. отверстий DN 350 490 505 520 555 580 О. Д. 14 ″ 445 460 470 490 510 PCD (окружность болта) 12 х 22 16 х 22 16 х 26 16 х 33 16 х 36 Количество отверстий x диам.отверстий DN 400 540 565 580 620 660 О. Д. 16 ″ 495 515 525 550 585 PCD (окружность болта) 16 х 22 16 х 26 16 х 30 16 х 36 16 х 39 Количество отверстий x диам. отверстий DN 500 645 670 715 730 755 О.Д. 20 ″ 600 620 650 660 670 PCD (окружность болта) 20 х 22 20 х 26 20 х 33 20 х 36 20 х 42 Количество отверстий x диам. отверстий DN 600 755 780 840 845 О. Д. 24 ″ 705 725 770 770 PCD (окружность болта) 20 х 24 20 х 27 20 х 33 20 х 36 Количество отверстий x диам. отверстий
Примечание: (1 бар = 14,5 фунт / кв. дюйм = 0,1 МПа = 100 кПа = 1,02 кгс / см²)
, которые аналогичны, но НЕ являются одинаковыми. Размеры фланца DIN 2573 PN6 и приблизительные массы
Фланец стандарта Германии DIN 2573 для пайки или сварки Номинальное давление 6 Flansche, glatt zum löten oder schweißen DIN 2573 Nenndruck 6 Тарелки невесты Souder DIN 2573 pression nominale 6 Труба Фланец Винты Вес
(7,85 кг / дм3) Номинальный
Диаметр d1 d5 D б с к отверстия Резьба d2 кг Серия ISO 1 DIN серии 2 15 – 20 21 80 12 5 55 4 М 10 11 0,41 21,3 – 22 20 – 25 26 90 14 5 65 4 М 10 11 0,60 26,9 – 27,6 25 – 30 31 100 14 5 75 4 М 10 11 0,74 33,7 – 34,4 32 – 38 39 120 16 5 90 4 M 12 14 1,19 42,4 – 43,1 40 – 44,5 45,5 130 16 5 100 4 M 12 14 1,39 48,3 – 49 50 – 57 58,1 140 16 6 110 4 M 12 14 1,53 60,3 – 61,1 65 76,1 – 77,1 160 16 6 130 4 M 12 14 1,89 80 88,9 – 90,3 190 18 7 150 4 M 16 18 2,98 100 – 108 109,6 210 18 7 170 4 П 16 18 3,46 114,3 – 115,9 125 – 133 134,8 240 20 7 200 8 П 16 18 4,60 139,7 – 141,6 150 – 159 161,1 265 20 7 225 8 П 16 18 5,22 168,3 – 170,5 200 219,1 – 221,8 320 22 7 280 8 M 16 18 7,15 250 – 267 270,2 375 24 7 335 12 П 16 18 9,61 273 – 276,2 300 323,9 – 327,6 440 24 7 395 12 M 20 22 12,60 350 355,6 – 359,7 490 26 7 445 12 П 20 22 15,60 – 368 372,2 400 406,4 – 411 540 28 7 495 16 П 20 22 18,40 – 419 423,7 (450) * 457 – 462,5 595 30 7 550 16 M 20 22 21,40 500 508 – 531,6 645 30 7 600 20 M 20 22 24,60 DIN 2631 PN6 СВАРОЧНЫЙ ФЛАНЕЦ RF:
Фланец стандарта Германии DIN 2631 фланцы с приварной шейкой; номинальное давление 6 Vorschweißflansche DIN 2631 Nenndruck 6 Невеста на заказ в коллекцию DIN 2631: номинальная печать 6 Труба Фланец Шея С выступом Винты Вес (7,85 кг / дм3) Номинальный d1 D б к ч2 d3 с г ч3 d4 f отверстия Резьба d2 кг Диаметр ISO серии DIN серии 15 – 20 80 12 55 30 28 2 4 6 40 2 4 М 10 11 0,392 21,3 – 30 20 – 25 90 14 65 32 35 2,3 4 6 50 2 4 М 10 11 0,592 26,9 – 38 25 – 30 100 14 75 35 40 2,6 4 6 60 2 4 М 10 11 0,747 33,7 – 42 32 – 38 120 14 90 35 50 2,6 6 6 70 2 4 M 12 14 1,05 42,4 – 55 40 – 44,5 130 14 100 38 58 2,6 6 7 80 3 4 M 12 14 1,18 48,3 – 62 50 – 57 140 14 110 38 70 2,9 6 8 90 3 4 M 12 14 1,34 60,3 – 74 65 76,1 – 160 14 130 38 88 2,9 6 9 110 3 4 M 12 14 1,67 80 88,9 – 190 16 150 42 102 3,2 8 10 128 3 4 M 16 18 2,71 100 – 108 210 16 170 45 122 3,6 8 10 148 3 4 П 16 18 3,24 114,3 130 125 – 133 240 18 200 48 148 4 8 10 178 3 8 П 16 18 4,49 139,7 – 155 150 – 159 265 18 225 48 172 4,5 10 12 202 3 8 П 16 18 5,15 168,3 – 184 200 219,1 – 320 20 280 55 236 5,9 10 15 258 3 8 M 16 18 7,78 250 – 267 375 22 335 60 282 6,3 12 15 312 3 12 П 16 18 10,8 273 – 290 300 323,9 – 440 22 395 62 342 7,1 15 15 365 4 12 M 20 22 14 350 355,6 – 490 22 445 62 385 7,1 12 15 415 4 12 П 20 22 18,5 – 368 16,7 400 406,4 – 540 22 495 65 438 7,1 12 15 465 4 16 П 20 22 21,2 – 419 19 500 508 – 645 24 600 68 538 7,1 12 15 570 4 20 M 20 22 28,6 600 610 – 755 24 705 70 640 7,1 12 16 670 5 20 M 24 26 31,5 700 711 – 860 24 810 70 740 7,1 12 16 775 5 24 M 24 26 37,4 800 813 – 975 24 920 70 842 7,1 12 16 880 5 24 M 27 30 46,1 900 914 – 1075 26 1020 70 942 7,1 12 16 980 5 24 M 27 30 55,6 1000 1016 – 1175 26 1120 70 1045 7,1 16 16 1080 5 28 M 27 30 61,9 DIN 2565 PN6 / DIN 2566 PN16 ФЛАНЕЦ С РЕЗЬБОЙ:
DIN 2565 PN 6 РЕЗЬБОВЫЙ ФЛАНЕЦ Номинальный
Диаметр Фланец Шея С выступом Винты Вес
(7,85 кг / дм3) d1 Резьба D б к h2 d3 d4 f Отверстия Резьба d2 кг 15 21,3 R 1/2 80 12 55 20 30 40 2 4 M 10 11 0,373 20 26,9 R 3/4 90 14 65 24 40 50 2 4 M 10 11 0,59 25 33,7 R 1 100 14 75 24 50 60 2 4 M 10 11 0,743 32 42,4 R 1 1/4 120 14 90 26 60 70 2 4 M 12 14 1,05 40 48,3 R 1 1/2 130 14 100 26 70 80 3 4 M 12 14 1,2 50 60,3 R 2 140 14 110 28 80 90 3 4 M 12 14 1,37 65 76,1 R 2 1/2 160 14 130 32 100 110 3 4 M 12 14 1,92 80 88,9 R 3 190 16 150 34 110 128 3 4 M 16 18 2,82 100 114,3 R 4 210 16 170 38 130 148 3 4 M 16 18 3,19 125 139,7 R 5 240 18 200 40 160 178 3 8 M 16 18 4,47 150 165,1 R 6 265 18 225 44 185 202 3 8 M 16 18 5,3 DIN 2566 PN16 ФЛАНЕЦ С РЕЗЬБОЙ Номинальный
Диаметр Фланец Шея С выступом Винты Вес
(7,85 кг / дм3) d1 Резьба D б к h2 d3 d4 f Отверстия Резьба d2 кг 15 21,3 R 1/2 95 14 65 20 35 45 2 4 M 12 14 0,613 20 26,9 R 3/4 105 16 75 24 45 58 2 4 M 12 14 0,91 25 33,7 R 1 115 16 85 24 52 68 2 4 M 12 14 1,1 32 42,4 R 1 1/4 140 16 100 26 60 78 2 4 M 16 18 1,6 40 48,3 R 1 1/2 150 16 110 26 70 88 3 4 M 16 18 1,78 50 60,3 R 2 165 18 125 28 85 102 3 4 M 16 18 2,43 65 76,1 R 2 1/2 185 18 145 32 105 122 3 4 M 16 18 3,18 80 88,9 R 3 200 20 160 34 118 138 3 8 M 16 18 4,12 100 114,3 R 4 220 20 180 38 140 158 3 8 M 16 18 4,47 125 139,7 R 5 250 22 210 40 168 188 3 8 M 16 18 6,13 150 165,1 R 6 285 22 240 44 195 212 3 8 M 20 22 7,92 DIN 2527 ГЛУБОКИЙ ФЛАНЕЦ PN6, PN10, PN16, PN25, PN40:
Стандартный фланец Германии DIN 2527 Глухой фланец Номинальное давление от 6 до 100 Blindflansche Nenndruck 6 до 100 Невесты равнины, номинальные прессы от 6 до 100 DIN 2527 PN6 ЗАГЛУШИТЕЛЬНЫЙ ФЛАНЕЦ Номинальный
Диаметр Фланец Винты Вес
(7,85 кг / дм3) Д б к Число Резьба d2 Форма B кг 15 80 12 55 4 M 10 11 0. 44 20 90 14 65 0,66 25 100 14 75 0,83 32 120 14 90 M 12 14 1,18 40 130 14 100 1,39 50 140 14 110 1.63 65 160 14 130 2,15 80 190 16 150 М 16 18 3,44 100 210 16 170 4,22 125 240 18 200 8 6,11 150 265 18 225 7.51 200 320 20 280 12,31 250 375 22 335 12 18,54 300 440 22 395 М 20 22 25,46 350 490 22 445 31,77 400 540 22 495 16 38.49 500 645 24 600 20 60,10 DIN 2527 PN10 ГЛУБОКИЙ ФЛАНЕЦ Номинальный
Диаметр Фланец Винты Вес
(7,85 кг / дм3) Д б к Число Резьба d2 Форма B кг 15 95 14 65 4 M 12 14 0,72 20 105 16 75 1,01 25 115 16 85 1,23 32 140 16 100 M 16 18 1,8 40 150 16 110 2,09 50 165 18 125 2,88 65 185 18 145 3,66 80 200 20 160 4,77 100 220 20 180 8 5,65 125 250 22 210 8,42 150 285 22 240 М 20 22 10,4 200 340 24 295 16,5 250 395 26 350 12 24 300 445 26 400 30,9 350 505 26 460 16 40,6 400 565 26 515 П 24 26 49,4 500 670 28 620 20 75 DIN 2527 PN16 ЗАГЛУШИТЕЛЬНЫЙ ФЛАНЕЦ Номинальный
Диаметр Фланец Винты Вес
(7,85 кг / дм3) Д б к Число Резьба d2 Форма B кг 15 95 14 65 4 M 12 14 0,72 20 105 16 75 1,01 25 115 16 85 1,23 32 140 16 100 M 16 18 1,8 40 150 16 110 2,09 50 165 18 125 2,88 65 185 18 145 3,66 80 200 20 160 8 4,77 100 220 20 180 5,65 125 250 22 210 8,42 150 285 22 240 П 20 22 10,4 200 340 24 295 12 16,1 250 405 26 355 M 24 26 24,9 300 460 28 410 35,1 350 520 30 470 16 47,8 400 580 32 525 M 27 30 63,5 500 715 36 650 20 M 30 33 102 DIN 2642 PN10 СВОБОДНЫЙ ФЛАНЕЦ:
Фланец стандарта Германии DIN 2642 притертый фланец; номинальное давление 10 Lose Flansche Vorschweißbördel Glatte Bunde DIN 2642 Nenndruck 10 Brides tournantes: pression nominale 10 Труба Фланец Винты Вес
(7,85 кг / дм3) Номинальный
Диаметр d1 D d6 б к и отверстия Резьба d2 кг ISO
серия 1 DIN
серия 2 15 – 20 95 22 14 65 3 4 M 12 14 0,689 21,3 – 24 20 – 25 105 28 14 75 3 4 M 12 14 0,806 26,9 – 30 25 – 30 115 33 16 85 4 4 M 12 14 1,11 33,7 – 36 32 – 38 140 42 16 100 4 4 П 16 18 1,64 42,4 – 46 40 – 44,5 150 50 16 110 4 4 П 16 18 1,86 48,3 – 54 50 – 57 165 62 16 125 5 4 П 16 18 2,2 60,3 – 65 65 76,1 – 185 81 16 145 5 4 M 16 18 2,62 80 88,9 – 200 94 18 160 5 8 M 16 18 3,32 100 – 108 220 113 18 180 5 8 П 16 18 3,67 114,3 – 119 125 – 133 250 138 18 210 5 8 П 16 18 4,54 139,7 – 145 150 – 159 285 164 18 240 5 8 П 20 22 5,6 168,3 – 173 200 219,1 – 340 225 20 295 5 8 M 20 22 7,46 250 – 267 395 273 22 350 5 12 П 20 22 10,3 273 – 279 300 323,9 – 445 329 26 400 5 12 M 20 22 14 350 355,6 – 505 362 28 460 6 16 П 20 22 18,5 – 368 374 400 406,4 – 565 413 32 515 6 16 П 24 26 25 – 419 426 (450) 457 – 615 467 38 565 6 20 M 24 26 30,6 500 508 – 670 517 38 620 6 20 M 24 26 37 600 610 – 780 618 44 725 7 20 M 27 30 56,3 700 711 – 895 721 50 840 7 24 M 27 30 80,4 800 813 – 1015 824 56 950 7 24 M 30 33 113,2
1. Облицовка согласно DIN 2526
Плоская грань:
Форма A, грань без требований
Форма B, грань Rz = 160, обработанная (не более 40 мкм)
С выступом:
Форма C, грань Rz = 160, механическая обработка (не более 40 мкм)
Форма D, грань Rz = 40, механическая обработка
Форма E, грань Rz = 16, механическая обработка
2. Язычок и канавка в соответствии с DIN 2512
Форма F, язычок
Форма N, паз
3. Наружная и внутренняя части в соответствии с DIN 2513, DIN 2514
, форма V13, V14, вилка
, форма R13, R16, внутренняя часть
4.Обработка кромок для мембранно-сварных уплотнений, PN64-PN400, согласно DIN 2695
5. Облицовка линзовидных соединений, PN64-PN400, согласно DIN 2696 Процесс производства фланца DIN
Сырье
Инспекция материалов
Резка материалов
Поковка фланца
Термическая обработка
Ковка Прокат
Заключительный осмотр
Защита от ржавчины
Набивка скважины
Применение фланца DIN
Химическая промышленность, производство удобрений
Теплообменник
Приборы
Nuclear Thermal Industries
Нефтегазовая промышленность
Аптека Хирургическая промышленность
НПЗ Нефтехимия
Трубопроводы для воды и газа
Города Мы экспортируем фланец DIN
Страны, в которые мы экспортируем фланец DIN
, фланец DIN из нержавеющей стали, фланец DIN 2544 Производители
Поставщики фланцев DIN 2544, фланцев DIN из нержавеющей стали в Мумбаи, Индия
MSS SP-44 DIN 2641 Производитель фланца в Мумбаи, Индия, см. EN 1092-2 PN16 SS Размер фланца DIN, ASTM A182 SS DIN 2641 pn6 Цена глухого фланца в Индии
Что такое фланцы DIN?
Поставщики фланцев DIN в Индии
Список спецификаций DIN-накладки на фланец
Расчет давления для фланца приварной встык DIN 6 бар 16 бар 10 бар 40 бар 25 бар / PN6 PN10 PN16 PN25 PN40, PN64 DIN Скольжение на фланце Размеры фланца DIN 1/2 дюйма (15 НБ) до 48 дюймов (1200 НБ) DN10 ~ DN5000 UNI 6 бар 10 бар 16 бар 25 бар 40 бар DIN Переходной фланец EN 6 бар 10 бар 16 бар 25 бар 40 бар Фланец для трубы DIN DIN Надвижной фланец Номинальное давление ANSI Класс 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов DIN Глухой фланец Наиболее распространенные типы фланцев из углеродистой стали DIN Кованые / Резьбовые / Винтовые / Пластина Тип соединения / Тип фланца Рельефное лицо (RF), плоское лицо (FF), соединение кольцевого типа (RTJ), лицо внахлестку (LJF), большая мужчина-женщина (LMF), маленькая мужчина-женщина (SMF), маленький язык, большой язык и Паз Специальная конструкция Покрытие Черная масляная краска, антикоррозионная краска, оцинковка, желтый прозрачный, оцинкованный холодным и горячим погружением фланец DIN Оборудование Пресс-машина, толкающая машина, гибочная машина, пескоструйная машина и т. Д. Проверьте прайс-лист на фланцы DIN 2630 Wn из дуплексной стали класса 150, поставщик фланцев из никелевого сплава 200 DIN 2655 pn25, экспортер плоских фланцев A182 F316L DIN 2652 в Индии, производители фланцев из легированной стали DIN 2653 pn16 в Гуджарате.
Контрольная скорость фланца DIN из нержавеющей стали
Фланец DIN Тип DIN 2641 pn6 Глухой фланец Цена в Индии DIN Slip on flange Цена в Саудовских Риалах DIN 2653 pn16 Цена фланца в дирхамах ОАЭ DIN 2544 фланец из нержавеющей стали, приварной муфтой стандарт 374,20 индийской рупии SAR 19,82 AED 19.40 Углеродистая сталь DIN стандартный фланец PN10 фланец sch80 541,07 индийской рупии SAR 28,66 28.06 дирхамов ОАЭ Легированная сталь DIN 2641 PL Пластинчатый фланец PN6 DN10-DN1200 680,56 индийских рупий SAR 36,05 35,29 дирхамов ОАЭ DIN 2630 Стандартный фланец приварной шейки WN PN2,5 DN1200 48 « 851 индийская рупия.62 SAR 45,12 44,16 дирхамов ОАЭ Стандартные типы фланцев для труб по DIN
EN 1092-1 Тип 02 Inconel Фланец DIN 2673 Pn10, Фланец класса 300 Торговцы DIN 2558 Pn6, поставщики фланцев SS DIN 2628 в Индии, производители фланцев DIN из нержавеющей стали.
AWWA C207 Фланец DIN 2656 Pn40 оптовый продавец в Мумбаи. Таблица размеров фланца DIN и размеры фланца DIN PN6
Номинальный диаметр фланца Номинальное давление (PN) ** Номинальный размер трубы BSP PN6 PN10 PN16 PN25 PN40 900 928 Таблица размеров фланца DIN PN10 и фланца DIN PN16 Таблица размеров
Номинальное значение, дюйм Размер трубы, мм Внешний диаметр фланцев Толщина фланца Диаметр окружности бота Кол-во болтов Диаметр отверстия 1/2 « 15 95 14 65 4 14 3/4 « 20 105 16 75 4 14 1″ 25 115 16 85 4 14 1.1/4 « 32 140 16 100 4 18 1,1 / 2″ 40 150 16 110 4 18 2 « 50 165 18 125 4 18 2,1 / 2″ 65 185 18 145 4 18 3 « 80 200 20 160 4 18 4″ 100 220 20 180 8 18 5 « 125 250 22 210 8 18 6″ 150 285 22 240 8 2 3 8 « 200 340 24 295 8 23 10″ 250 395 26 350 12 23 12 « 300 445 26 400 12 23 14″ 350 505 26 460 16 23 16 « 400 565 26 515 16 27 20″ 500 670 28 620 20 27 24 « 600 780 28 725 20 30 ND-16 Номинальный размер Размер трубы, мм О. Диаметр фланца Толщина фланца Диаметр окружности бота Кол-во болтов Диаметр отверстия 1/2 « 15 95 14 65 4 14 3/4 « 20 105 16 75 4 14 1″ 21 115 16 85 4 14 1.1/4 « 31 140 16 100 4 18 1,1 / 2″ 40 150 16 110 4 18 2 « 50 165 18 125 4 18 2,1 / 2″ 65 185 18 145 4 18 3 « 80 200 20 160 8 апреля 18 4″ 100 220 20 180 8 18 5 « 125 250 22 210 8 18 6″ 150 285 22 240 8 900 58 23 8 « 200 340 24 295 8 23 10″ 250 405 26 355 12 27 12 « 300 460 28 410 12 27 14″ 350 520 30 470 16 27 16 « 400 580 32 525 16 30 20″ 500 715 34 650 20 33 ND-40 Номинал в Размер трубы в мм 9005 8 О. Диаметр фланцев Толщина фланца Диаметр окружности бота Кол-во болтов Диаметр отверстия 1/2 « 15 95 16 65 4 14 3/4 « 20 105 18 75 4 14 1″ 25 115 18 85 4 14 1.1/4 « 32 140 18 100 4 18 1,1 / 2″ 40 150 18 110 4 18 2 « 50 165 20 125 4 18 2,1 / 2″ 65 185 22 145 8 18 3 « 80 200 24 160 8 18 4″ 100 235 24 190 8 23 5 « 125 270 26 220 8 27 6″ 150 300 38 250 8 2 7 8 « 200 375 34 320 12 30 10″ 250 415 38 385 12 33 12 « 300 550 42 450 16 33 14″ 350 580 46 510 16 36 16 « 400 660 50 5 16 39 20″ 500 755 52 670 20 42 Размеры фланца DIN 2544
0
07
0 f
0
0
5888 26 8 36 88 36 06
06
88 36 900 0
0 6 0 160006 4904 86 0
8 286 Таблица размеров фланца DIN 2558
80
07
07 6
0
0 6
12 12 06
18 DIN 2561 Стандарт размеров фланца
9007 0
60
60
08
07
Таблица размеров фланца DIN 2653
08
08
e
Кольцо 0
1459 5 06 65
0
8 146 900 58 4 8 86 06 8
0
8 8 96 DIN 2656 Стандартные размеры фланца
07
07
отверстий 08
08
8 1906 8 2506 0
8 3206 0
0
6 60
0
Получите номинальное давление фланца SS DIN
Номинальный диаметр фланца Номинальное давление (PN) ** Номинальный размер трубы BSP PN6 PN10 PN16 PN25 PN40 DN 10 75 90 90 90 90 О.D. 3/8 ″ 50 60 60 60 60 PCD (окружность болта) 4 x 11 4 x 14 4 x 14 4 x 14 4 x 14 Количество отверстий x диам. отверстий DN 15 80 95 95 95 95 Н. 1/2 ″ 55 65 65 65 65 PCD (окружность болта) 4 x 11 4 x 14 4 x 14 4 x 14 4 x 14 Кол-во отверстий x диам.отверстий DN 20 90 105 105 105 105 Внешний диаметр 3/4 ″ 65 75 75 75 75 PCD (окружность болта) 4 x 11 4 x 14 4 x 14 4 x 14 4 x 14 Кол-во отверстий x диам. отверстий DN 25 100 115 115 115 115 О.D. 1 ″ 75 85 85 85 85 PCD (окружность болта) 4 x 11 4 x 14 4 x 14 4 x 14 4 x 14 Кол-во отверстий x диам. отверстий DN 32 120 140 140 140 140 Н. 1 1/4 ″ 90 100 100 100 100 PCD (окружность болта) 4 x 14 4 x 18 4 x 18 4 x 18 4 x 18 Количество отверстий x диам.отверстий DN 40 130 150 150 150 150 Н. 1 1/2 ″ 100 110 110 110 110 PCD (окружность болта) 4 x 14 4 x 18 4 x 18 4 x 18 4 x 18 Количество отверстий x диам. отверстий DN 50 140 165 165 165 165 О.D. 2 ″ 110 125 125 125 125 PCD (окружность болта) 4 x 14 4 x 18 4 x 18 4 x 18 4 x 18 Кол-во отверстий x диам. отверстий DN 65 160 185 185 185 185 Н. 2 1/2 ″ 130 145 145 145 145 PCD (окружность болта) 4 x 14 4 x 18 4 x 18 8 x 18 8 x 18 Количество отверстий x диам.отверстий DN 80 190 200 200 200 200 Н. 3 ″ 150 160 160 160 160 PCD (окружность болта) 4 x 18 8 x 18 8 x 18 8 x 18 8 x 18 Количество отверстий x диам. отверстий DN 100 210 220 220 235 235 О.D. 4 ″ 170 180 180 190 190 PCD (окружность болта) 4 x 18 8 x 18 8 x 18 8 x 22 8 x 22 Количество отверстий x диам. отверстий DN 125 240 250 250 270 270 Н. 5 ″ 200 210 210 220 220 PCD (окружность болта) 8 x 18 8 x 18 8 x 18 8 x 26 8 x 26 Количество отверстий x диам. отверстий DN 150 265 285 285 300 300 Внешний диаметр 6 ″ 225 240 240 250 250 PCD (окружность болта) 8 x 18 8 x 22 8 x 22 8 x 26 8 x 26 Количество отверстий x диам. отверстий DN 175 315 315 330 350 О.D. 7 ″ 270 270 280 295 PCD (окружность болта) 8 x 22 8 x 22 12 x 26 12 x 30 Кол-во отверстий x диам. отверстий DN 200 320 340 340 360 375 Н. 8 ″ 280 295 295 310 320 PCD (окружность болта) 8 x 18 8 x 22 12 x 22 12 x 26 12 x 30 Количество отверстий x диам.отверстий DN 250 375 395 405 425 450 O.D. 10 ″ 335 350 355 370 385 PCD (окружность болта) 12 x 18 12 x 22 12 x 26 12 x 30 12 x 33 Количество отверстий x диам. отверстий DN 300 440 445 460 485 515 О.D. 12 ″ 395 400 410 430 450 PCD (окружность болта) 12 x 22 12 x 22 12 x 26 16 x 30 16 x 33 Количество отверстий x диам. отверстий DN 350 490 505 520 555 580 O.D. 14 ″ 445 460 470 490 510 PCD (окружность болта) 12 x 22 16 x 22 16 x 26 16 x 33 16 x 36 Количество отверстий x диам.отверстий DN 400 540 565 580 620 660 O.D. 16 ″ 495 515 525 550 5 PCD (окружность болта) 16 x 22 16 x 26 16 x 30 16 x 36 16 x 39 Количество отверстий x диам. отверстий DN 500 645 670 715 730 755 О.D. 20 ″ 600 620 650 660 670 PCD (окружность болта) 20 x 22 20 x 26 20 x 33 20 x 36 20 x 42 Количество отверстий x диам. отверстий DN 600 755 780 840 845 Н. 24 ″ 705 725 770 770 PCD (окружность болта) 20 x 24 20 x 27 20 x 33 20 x 36 Кол-во отверстий x диам.отверстий Медно-никелевый DIN 28115 Фланец Pn25, углеродистая сталь DIN 2561 Свободный фланец / производители фланцев DIN в Индии, дилер латунных фланцев DIN 2637 Pn100, экспортер фланца A182 F304 DIN 28117 PN10. Держатель акций ASTM A105 DIN 2641 Pn 6 фланец, чугун DIN 2638 Pn 160 фланец.
Посмотреть таблицу размеров фланца DIN
Фланцы DIN, фланцы SS DIN, фланцы DIN из нержавеющей стали
Фланцы DIN, складские запасы фланцев DIN из нержавеющей стали, ANSI B16.5 Фланец DIN класса 150, трубные фланцы DIN, глобальный поставщик фланцев DIN, фланец DIN ASTM A182 SS, дилер пластинчатых фланцев DIN в Индии.
ASME B16.47 Фланцы DIN серии A и B, фланцы DIN из легированной стали, фланцы DIN из углеродистой стали, производитель фланцев DIN из никелевого сплава, фланцы DIN из никелевого сплава 200, размеры фланцев DIN, фланцы MSS SP-44 DIN в Мумбаи, Индия.
Оптовый продавец фланцев DIN класса 300, 600, 900, 1500, фланец DIN из Hastelloy C22, лучшая цена на фланцы DIN из дуплексной стали, фланцы DIN из инконеля, держатель на складе фланцев DIN86029 PN10, поставщик медно-никелевых фланцев DIN, торговцы фланцами из сплава 20 DIN в Индии .
Стандартные спецификации для фланцев DIN
Материал и марки фланцев DIN:
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr. 70 A36, A694 F42, F46, F52, F60, F65, F706
ASTM / ASME A / SA 182 и A 387 F1, F5, F9, F11, F12, F22, F91
ASTM SB564, SB160, SB472, SB162 Никель 200 (UNS No.N02200), никель 201 (UNS № N02201), монель 400 (UNS № N04400), монель 500 (UNS № N05500), инконель 800 (UNS № N08800), инконель 825 (UNS № N08825), инконель 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Alloy 20 (UNS No. N08020) DIN Фланцы DIN доступны Типы
Фланец DIN Торцевые фланцы DIN ANSI B16.5 Фланцы DIN Размеры фланца DIN DIN Фланцы DIN ANSI B16.5, класс 150 DIN фланцы Поставщики фланцев DIN из нержавеющей стали SS DIN фланец Дилер по фланцам DIN ASME B16.47, серия A и B, экспортер фланцев DIN ANSI B16.5 класс 150 Держатель фланца DIN Фланцевые распределители ANSI 150 DIN Углеродистая сталь DIN фланец Производитель высококачественных фланцев DIN ASTM A182 Фланец DIN из нержавеющей стали Дуплексная сталь DIN фланец Фланец DIN из супердуплексной стали Медно-никелевые фланцы для труб DIN Фланцы DIN из высоконикелевого сплава Хастеллой DIN фланцы на складе Титан ASME B16. 47 Фланцы DIN серии A и B Фланцы DIN из инконеля ANSI B16.5 Фланцы DIN Применение
Фланцы Направления экспорта для фланцев DIN
Иран
Ирак
Оаэ
Катар
Бахрейн
Йеман
Кувейт
10925 10925 Кувейт Кипр
Алжир
Ангола
Южная Африка
Ливия
Египет
Судан
Экваториальная Гвинея 10925 Республика Конго Экваториальная Гвинея
Канада
Мексика
Панама
Коста-Рика
Пуэрто-Рика
Тринидад и Тобаго
10913 10925 10925 10925 Ямайка Бааго
Норвегия
Германия
Франция
Италия
Великобритания
Испания
Украина
Netherland 10925 10925 Украина Нидерланды Португалия
Венгрия
Албания
Австрия
Швейцария
Словакия
Финляндия
Ирландия
Хорватия 10925 900
Сингапур
Малайзия
Индонезия
Таиланд
Вьетнам
Южная Корея
Япония
10925 10925 10925 10925 Мальдив 10925 10925 Мальдес 10925 10925 Мальдес
Тайвань
Камбоджа
Боливия
Бразилия
Чили
Венесуэла
Колумбия
Эквадор
Гайана Юнайтед Юнайтед Размеры Фланцы с приварной шейкой (Vorschweiss-Flansche), тип 11, номинальное давление (PN) 16
DN А Б К Д E Факс 10 90 60 40 2 17.2 28 15 95 65 45 2 21,3 32 20 105 75 58 2,3 26,9 40 25 115 85 68 2,6 33,7 46 32 140 100 78 2.6 42,4 56 40 150 110 88 2,6 48,3 64 50 165 125 102 2,9 60,3 74 65 185 145 122 2,9 76,1 92 80 200 160 138 3.2 88,9 105 100 220 180 158 3,6 114,3 131 125 250 210 188 4 139,7 156 150 285 240 212 4,5 168,3 184 200 340 295 268 6. 3 219,1 235 250 405 355 320 6,3 273 292 300 460 410 378 7,1 323,9 344 350 520 470 438 8 355,6 390 400 580 525 490 8 406.4 445 450 640 585 550 8 457 490 500 715 650 610 8 508 548 600 840 770 725 10 610 670 700 910 840 795 10 711 755 800 1025 950 900 12.5 813 855 900 1125 1050 1000 12,5 914 955 1000 1255 1170 1115 12,5 1016 1058 1200 1485 1390 1330 14,2 1219 1262 1400 1685 1590 1530 16 1422 1465 1600 1930 1820 1750 17.5 1626 1668 1800 2130 2020 1950 20 1829 1870 2000 2345 2230 2150 22 2032 2072 DN А Б К Д E Факс DN г H К м N Р 10 14 2 16 35 6 4 15 14 2 16 38 6 4 20 14 2 18 40 6 4 25 14 2 18 40 6 4 32 18 2 18 42 6 6 40 18 3 18 45 7 6 50 18 3 18 45 8 6 65 18 3 18 45 10 6 80 18 3 20 50 10 6 100 18 3 20 52 12 8 125 18 3 22 55 12 8 150 22 3 22 55 12 10 200 22 3 24 62 16 10 250 26 3 26 70 16 12 300 26 4 28 78 16 12 350 26 4 30 82 16 12 400 30 4 32 85 16 12 450 30 4 34 83 16 12 500 33 4 36 84 16 12 600 36 5 40 88 18 12 700 36 5 40 104 18 12 800 39 5 62 108 20 12 900 39 5 64 118 20 12 1000 42 5 68 137 22 16 1200 48 5 78 160 30 16 1400 48 5 84 177 30 16 1600 56 5 102 204 35 16 1800 56 5 110 218 35 16 2000 62 5 124 238 40 16 DN г H К м N R DN Кол-во болтов
Диаметр
болтов с шестигранной головкой Длина
болтов с шестигранной головкой Диаметр
шпильки Длина
шпильки 10 4 M12 50 1/2 « 65 15 4 M12 50 1/2 « 65 20 4 M12 55 1/2 « 70 25 4 M12 55 1/2 « 70 32 4 M16 60 5/8 « 80 40 4 M16 60 5/8 « 80 50 4 M16 60 5/8 « 80 65 8 M16 60 5/8 « 80 80 8 M16 65 5/8 « 80 100 8 M16 65 5/8 « 80 125 8 M16 65 5/8 « 85 150 8 M20 70 3/4 « 95 200 12 M20 75 3/4 « 95 250 12 M24 85 7/8 « 110 300 12 M24 90 7/8 « 110 350 16 M24 90 7/8 « 115 400 16 M27 100 1 « 130 450 20 M27 105 1 « 130 500 20 M30 110 1. 1/8 « 145 600 20 M33 120 1¼ « 160 700 24 M33 120 1¼ « 160 800 24 M36 170 1,3 / 8 « 210 900 28 M36 175 1,3 / 8 « 215 1000 28 M39 185 1½ « 230 1200 32 M45 210 1¾ « 265 1400 36 M45 225 1¾ « 275 1600 40 M52 270 2 « 325 1800 44 M52 285 2 « 345 2000 48 M56 315 2¼ « 385 DN Кол-во болтов
Диаметр
болтов с шестигранной головкой Длина
болтов с шестигранной головкой Диаметр
шпильки Длина
шпильки
