Фланцы стальные по ГОСТ 12820, ГОСТ 33259-2015

Фланец стальной приварной ГОСТ 12820-80, ГОСТ 33259-2015

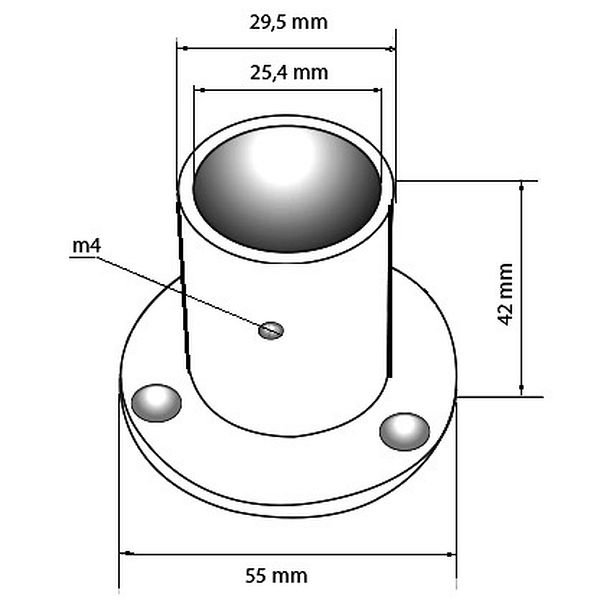

Фланцы плоские приварные - это круглые металлические детали с отверстиями для болтов и шпилек, предназначенные для прочного соединения водопроводных, газопроводных, канализационных и других труб между собой, а так же для подключения к запорной арматуре. Стальные плоские фланцы под приварку производят по ГОСТ 33259-2015 (ранее ГОСТ 12820-80) диаметрами от 15мм до 2000мм и рабочим давлением от 0.6 МПа (6 атм.) до 2,5 Мпа (25 атм.). Эксплуатация стальных фланцев происходит при температуре от -70°C до +300°C.

На сегодняшний день плоские приварные фланцы производят из следующих марок стали:

  • Сталь 20, 25 по ГОСТ 1050-88
  • Сталь 09Г2С по ГОСТ 19281-89
  • Ст3сп по ГОСТ 380-94
  • Сталь 12Х18Н9Т по ГОСТ 7769-82
  • Сталь 10Г2 по ГОСТ 4543-71
  • Сталь 15Х5М по ГОСТ 4543-71

В зависимости от марки стали, из которой производят стальные приварные фланцы, они могут эксплуатироваться в разных температурных условиях:

Марка сталиТемпература применения
Ст3сп, 20, 25от -30°C до +300°C
09Г2С, 10Г2от -70°C до +300°C
15Х5М, 12Х18Н9Тот -40°C до +300°C



Размеры стальных плоских приварных фланцев.

PN = 0,6 МПа (6 атм.)
Условный диаметр, DN, мм.Наружные диаметр
D, мм.
Диаметр по болтовым отверстиям
D1, мм.
Внутренний диаметр
dв, мм.
Толщина фланца
b, мм.
Диаметр болтовых отверстий
d, мм.
Количество отверстий
n, шт.
Масса, кг.
DN 1580,055,019,010,011,040,3
DN 2090,065,026,012,011,040,5
DN 25100,075,033,012,011,040,6
DN 32120,090,039,013,014,041,0
DN 40130,0100,046,013,014,041,2
DN 50140,0110,059,013,014,041,3
DN 65
160,0130,078,013,014,041,6
DN 80185,0150,091,015,018,042,4
DN 100205,0170,0110,015,018,042,8
DN 125235,0200,0135,017,018,083,9
DN 150260,0225,0161,017,018,084,4
DN 200315,0280,0222,019,018,085,9
DN 250370,0335,0273,020,018,0127,7
DN 300435,0395,0325,020,022,01210,3
DN 350485,0445,0377,022,022,01212,6
DN 400535,0495,0426,024,022,01615,2
DN 450590,0550,0480,024,022,01617,3
DN 500640,0600,0530,025,022,01619,7
DN 600755,0705,0630,025,026,02026,2
DN 800975,0920,0820,027,030,02446,1
DN 10001175,01120,01020,031,030,02864,4
DN 12001400,01340,01220,034,033,03299,0
PN = 1,0 МПа (10 атм. )
Условный диаметр, DN, мм.Наружные диаметр
D, мм.
Диаметр по болтовым отверстиям
D1, мм.
Внутренний диаметр
dв, мм.
Толщина фланца
b, мм.
Диаметр болтовых отверстий
d, мм.
Количество отверстий
n, шт.
Масса, кг.
DN 1595,065,019,0
10,0
14,040,5
DN 20105,075,026,012,014,040,7
DN 25115,085,033,012,014,040,9
DN 32135,0100,039,014,018,041,4
DN 40145,0110,046,015,018,041,7
DN 50160,0125,059,015,018,042,1
DN 65180,0145,078,017,018,042,8
DN 80195,0160,091,017,018,043,2
DN 100
215,0180,0110,019,018,083,9
DN 125245,0210,0135,021,018,085,4
DN 150280,0240,0161,021,022,086,6
DN 200335,0295,0222,021,022,088,1
DN 250390,0350,0273,023,022,01210,7
DN 300440,0400,0325,024,022,01212,9
DN 350500,0460,0377,024,022,01615,9
DN 400565,0515,0
426,0
26,026,01621,6
DN 450615,0565,0480,026,026,02022,8
DN 500670,0620,0530,028,026,02027,7
DN 600780,0725,0630,031,030,02039,4
DN 8001010,0950,0820,037,033,02479,2
DN 10001220,01160,01020,043,033,028118,4
DN 12001455,01380,01220,051,039,032197,4
PN = 1,6 МПа (16 атм)
Условный диаметр, DN, мм. Наружные диаметр
D, мм.
Диаметр по болтовым отверстиям
D1, мм.
Внутренний диаметр
dв, мм.
Толщина фланца
b, мм.
Диаметр болтовых отверстий
d, мм.
Количество отверстий
n, шт.
Масса, кг.
DN 1595,065,019,012,014,040,6
DN 20105,075,026,014,014,040,9
DN 25115,085,033,016,0
14,0
41,2
DN 32135,0100,039,016,018,041,6
DN 40145,0110,046,017,018,041,9
DN 50160,0125,059,019,018,042,6
DN 65180,0145,078,021,018,043,4
DN 80195,0160,091,021,018,043,7
DN 100215,0180,0110,023,018,084,7
DN 125245,0210,0135,025,018,086,4
DN 150
280,0240,0161,025,022,087,8
DN 200335,0295,0222,027,022,01210,1
DN 250405,0355,0273,028,026,01214,5
DN 300460,0410,0325,028,026,01217,8
DN 350520,0470,0377,030,026,01622,9
DN 400580,0525,0426,034,030,01631,0
DN 450640,0585,0480,038,030,02039,6
DN 500710,0650,0530,044,033,02057,0
DN 600840,0770,0630,045,039,02080,0
DN 8001020,0950,0820,049,039,024104,4
DN 10001255,01170,01020,058,045,028179,3
DN 12001485,01390,01220,071,052,032297,8
PN = 2,5 МПа (25 атм)
Условный диаметр, DN, мм. Наружные диаметр
D, мм.
Диаметр по болтовым отверстиям
D1, мм.
Внутренний диаметр
dв, мм.
Толщина фланца
b, мм.
Диаметр болтовых отверстий
d, мм.
Количество отверстий
n, шт.
Масса, кг.
DN 1595,065,019,014,014,040,7
DN 20105,075,026,016,014,040,9
DN 25115,085,033,016,014,041,2
DN 32135,0100,039,018,018,041,8
DN 40145,0110,046,019,018,042,2
DN 50160,0125,059,021,018,042,7
DN 65180,0145,078,021,018,083,2
DN 80195,0160,091,023,018,084,1
DN 100230,0190,0110,025,022,085,9
DN 125270,0220,0135,027,026,088,3
DN 150300,0250,0161,027,026,0810,1
DN 200360,0310,0222,029,026,01213,3
DN 250425,0370,0273,031,030,01218,9
DN 300485,0430,0325,032,030,01623,9
DN 350550,0490,0377,038,033,01634,4
DN 400610,0550,0426,040,033,01644,6
DN 500730,0660,0530,048,039,02067,3
DN 600840,0770,0630,049,039,02090,9
DN 8001075,0990,0820,063,045,024181,4

Купить стальные приварные фланцы по ГОСТ 33259-2015 (ГОСТ 12820-80) можно в компании АЛЬФАВОДОСТРОЙ. Для получения более подробной информации о цене и наличии обращайтесь к специалистам нашей компании по телефону +7 (812) 326-05-72 или по электронной почте: [email protected].

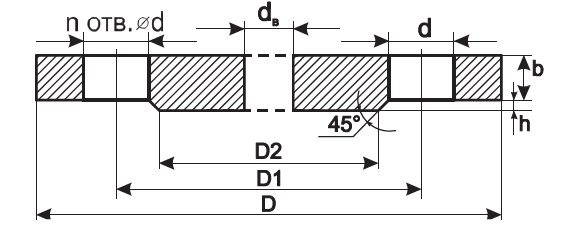

Присоединительные размеры фланцев исполнения 1 по ГОСТ 12815-80

Присоединительные размеры фланцев исполнения 1 по ГОСТ 12815-80 | Таблица пересчёта интернет-магазина «Проконсим»
   Ру 10

Примечание:
D – наружный диаметр фланца
D1 – межосевое расстояние отверстий фланцев под болты
D2 – наружный диаметр зеркала фланца (соединительного выступа)
d – диаметр отверстий фланцев под болты
n – количество отверстий под болты
h – высота зеркала фланца

Проход условный, Dy, мм

D, мм

D1, мм

D2, мм

d, мм

n

h, мм

Номинальный диаметр болтов или шпилек, мм





ряд1

ряд2

ряд1

ряд2


ряд1

ряд2

10

90

60

42

14

14

4

4

2

М12

М12

15

95

65

47

14

14

4

4

2

М12

М12

20

105

75

58

14

14

4

4

2

М12

М12

25

115

85

68

14

14

4

4

2

М12

М12

32

135

100

78

18

18

4

4

2

М16

М16

40

145

110

88

18

18

4

4

3

М16

М16

50

160

125

102

18

18

4

4

3

М16

М16

65

180

145

122

18

18

4

4

3

М16

М16

80

195

160

133

18

18

8

4

3

М16

М16

100

215

180

158

18

18

8

8

3

М16

М16

125

245

210

184

18

18

8

8

3

М16

М16

150

280

240

212

22

22

8

8

3

М20

М20

(175)

310

270

242

22

22

8

8

3

М20

М20

200

335

295

268

22

22

8

8

3

М20

М20

(225)

365

325

295

22

22

8

8

3

М20

М20

250

390

350

320

22

22

12

12

3

М20

М20

300

440

400

370

22

22

12

12

4

М20

М20

350

500

460

430

22

22

16

16

4

М20

М20

400

565

515

482

26

26

16

16

4

М24

М24

(450)

615

565

532

26

26

20

20

4

М24

М24

500

670

620

585

26

26

20

20

4

М24

М24

600

780

725

685

30

30

20

4

5

М27

М27

(700)

895

840

800

30

30

24

24

5

М27

М27

800

1010

950

905

33

33

24

24

5

М30

М30

(900)

1110

1050

1005

33

33

28

28

5

М30

М30

1000

1220

1160

1110

36

33

28

28

5

М30

М30

1200

1455

1380

1330

39

39

32

32

5

М33

М30

1400

1675

1590

1530

42

45

36

36

5

М36

М36

1600

1915

1820

1750

48

52

40

40

5

М39

М42

(1800)

2115

2020

1950

48

52

44

44

5

М45

М48

2000

2325

2230

2150

48

52

48

48

5

М45

М48



Окончательное подтверждение цен, сроков и условий поставки товара осуществляется менеджером после получения заказа.
Все изображения товаров на сайте носят информационно-справочный характер. Серия продукции может иллюстрироваться одним типоразмером. Внешний вид реальных изделий (включая цвет) может отличаться от представленных на сайте изображений. В случае возникновения вопросов, касающихся свойств и характеристик товара, перед оформлением заказа обратитесь к менеджеру.

Спасибо за заявку
Ожидайте нашего звонка.

Характеристики и размеры фланцев | www.elecmet52.ru

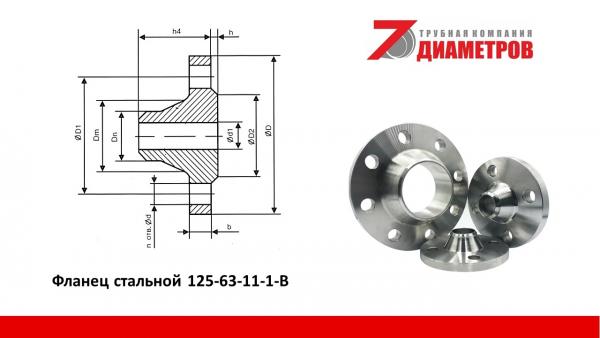

Фланцы стальные плоские приварные и приварные встык (воротниковые) Ру=10

Ду10152025324050658010012515020025030035040045050060080010001200
Межосевое расстояние6065758510011012514516018021024029535040046051556562072595013801160
Внешний диаметр9095105115135145160180195215245280335390440500565615670780101012201455
Кол-во отверстий/ Номинальный диаметр болтов или шпилек4 отверстия под М 124 отверстия под М 168 под М 168 под М 2012 под М 2016 под М 2016 под М 2420 под М 2420 под М 2724 под М 3028 под М 3032 под М 36
Фланец плоский приварной (ГОСТ 12820-80)
Внутренний диаметр15192633394659789111013515422227332537742648053063082010201222
Толщина фланца101214151719212324262831374351
Фланец приварной встык (воротниковый) (ГОСТ 12821-80)
Внутренний диаметр81218253138496678961211462022543033513984505016027929921192
Толщина фланца101213151719212224272933

Фланцы стальные плоские приварные и приварные встык (воротниковые) Ру=16

Ду10152025324050658010012515020025030035040045050060080010001200
Межосевое расстояние6065758510011012514516018021024029535541047052558565077095011701390
Внешний диаметр9095105115135145160180195215245280335405450520580640710840102012551485
Кол-во отверстий/ Номинальный диаметр болтов или шпилек4 отверстия под М 124 отверстия под М 168 под М 168 под М 208 под М 2412 под М 2416 под М 2416 под М 2720 под М 2720 под М 3020 под М 3624 под М 3628 под М 4232 под М 48
Фланец плоский приварной (ГОСТ 12820-80)
Внутренний диаметр15192633394659789111013515422227332537742648053063082010201222
Толщина фланца121416171921232527283034384445495871
Фланец приварной встык (воротниковый) (ГОСТ 12821-80)
Внутренний диаметр81218253138496678961211462022543033513984505016027929921192
Толщина фланца12131517192123242832343841454951

Фланцы стальные плоские приварные и приварные встык (воротниковые) Ру=25

Ду10152025324050658010012515020025030035040045050060080010001200
Межосевое расстояние6065758510011012514516019022025031037043049055060066077099012101420
Внешний диаметр9095105115135145160180195230270300360425485550610660730810107513151525
Кол-во отверстий/ Номинальный диаметр болтов или шпилек4 отверстия под М 124 отверстия под М 168 под М 168 под М 208 под М 2412 под М 2716 под М 2716 под М 3020 под М 3020 под М 3624 под М 4228 под М 5232 под М 52
Фланец плоский приварной (ГОСТ 12820-80)
Внутренний диаметр151926333946597891110135154222273325377426480530630820--
Толщина фланца1416181921232527293132384044484963--
Фланец приварной встык (воротниковый) (ГОСТ 12821-80)
Внутренний диаметр81218253138496678961211462022543033513984505016027929921192
Толщина фланца141617192123252729323640424449555962

Фланец стальной плоский

Фланцы стальные плоские ГОСТ 12820-80

Фланец стальной плоский предназначен для соединения трубопроводов на условное давление от 0,1 МПа до 2,5 МПа (от 1 кгс/см2 до 25 кгс/см2) и температуру среды от -40°С до +300°С.

Фланцы имеют уплотнительные поверхности исполнениями 1, 2, 3. Допускается изготовление фланцев с уплотнительной поверхностью исполнения 4, 5, 8 и 9.

Фланцы стальные плоские по ГОСТ 12820-80 имеют присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80.

Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80



Диаметр условный

Диаметр
наружный

Диаметр
по болтовым
отверстиям
D0, мм

Диаметр
внутренний

Толщина
фланца

Диаметр
болтовых
отверстий
d0, мм

Количество
отверстий

Масса,

Dy, мм

D, мм

dв, мм

b, мм

n, шт.

кг.

PN = 0,6 МПа (6 кгс/см2)

Фланец стальной Ду15

80

55

19

10

11

4

0,33

Фланец стальной Ду20

90

65

26

12

11

4

0,53

Фланец стальной Ду25

100

75

33

12

11

4

0,64

Фланец стальной Ду32

120

90

39

13

14

4

1,01

Фланец стальной Ду40

130

100

46

13

14

4

1,21

Фланец стальной Ду50

140

110

59

13

14

4

1,33

Фланец стальной Ду65

160

130

78

13

14

4

1,63

Фланец стальной Ду80

185

150

91

15

18

4

2,44

Фланец стальной Ду100

205

170

110

15

18

4

2,85

Фланец стальной Ду125

235

200

135

17

18

8

3,88

Фланец стальной Ду150

260

225

161

17

18

8

4,39

Фланец стальной Ду200

315

280

222

19

18

8

5,89

Фланец стальной Ду250

370

335

273

20

18

12

7,67

Фланец стальной Ду300

435

395

325

20

22

12

10,28

Фланец стальной Ду350

485

445

377

22

22

12

12,58

Фланец стальной Ду400

535

495

426

24

22

16

15,2

Фланец стальной Ду500

640

600

530

25

22

16

19,72

Фланец стальной Ду600

755

705

630

25

26

20

26,24

Фланец стальной Ду800

975

920

820

27

30

24

46,14

Фланец стальной Ду1000

1175

1120

1020

31

30

28

64,36

Фланец стальной Ду1200

1400

1340

1220

34

33

32

99,03

PN = 1,0 МПа (10 кгс/см2)

15

95

65

19

10

14

4

0,51

20

105

75

26

12

14

4

0,74

25

115

85

33

12

14

4

0,89

32

135

100

39

14

18

4

1,4

40

145

110

46

15

18

4

1,71

50

160

125

59

15

18

4

2,06

65

180

145

78

17

18

4

2,8

80

195

160

91

17

18

4

3,19

100

215

180

110

19

18

8

3,96

125

245

210

135

21

18

8

5,4

150

280

240

161

21

22

8

6,62

200

335

295

222

21

22

8

8,05

250

390

350

273

23

22

12

10,65

300

440

400

325

24

22

12

12,9

350

500

460

377

24

22

16

15,85

400

565

515

426

26

26

16

21,56

500

670

620

530

28

26

20

27,7

600

780

725

630

31

30

20

39,4

800

1010

950

820

37

33

24

79,16

1000

1220

1160

1020

43

33

28

118,43

1200

1455

1380

1220

51

39

32

197,44

PN = 1,6 МПа (16 кгс/см2)

15

95

65

19

12

14

4

0,61

20

105

75

26

14

14

4

0,86

25

115

85

33

16

14

4

1,17

32

135

100

39

16

18

4

1,58

40

145

110

46

17

18

4

1,96

50

160

125

59

19

18

4

2,58

65

180

145

78

21

18

4

3,42

80

195

160

91

21

18

4

3,71

100

215

180

110

23

18

8

4,73

125

245

210

135

25

18

8

6,38

150

280

240

161

25

22

8

7,81

200

335

295

222

27

22

12

10,1

250

405

355

273

28

26

12

14,49

300

460

410

325

28

26

12

17,78

350

520

470

377

30

26

16

22,88

400

580

525

426

34

30

16

31

500

710

650

530

44

33

20

57,01

600

840

770

630

45

39

20

80,03

800

1 020

950

820

49

39

24

104,41

1000

1255

1170

1020

58

45

28

179,37

1200

1485

1390

1220

71

52

32

297,78

PN = 2,5 МПа (25 кгс/см2)

15

95

65

19

14

14

4

0,7

20

105

75

26

16

14

4

0,98

25

115

85

33

16

14

4

1,17

32

135

100

39

18

18

4

1,77

40

145

110

46

19

18

4

2,18

50

160

125

59

21

18

4

2,71

65

180

145

78

21

18

8

3,22

80

195

160

91

23

18

8

4,06

100

230

190

110

25

22

8

5,92

125

270

220

135

27

26

8

8,26

150

300

250

161

27

26

8

10,12

200

360

310

222

29

26

12

13,34

250

425

370

273

31

30

12

18,9

300

485

430

325

32

30

16

23,95

350

550

490

377

38

33

16

34,35

400

610

550

426

40

33

16

44,62

500

730

660

530

48

39

20

67,3

600

840

770

630

49

39

20

90,87

800

1075

990

820

63

45

24

181,43


Пример условного обозначения фланца плоского приварного Ду 50 мм на Ру 1,0 МПа (10 кг/см2) исполнения 1:

Фланец 1-50-10 ГОСТ 12820-80.



Заказать фланцы плоские стальные

Фланец нержавеющий плоский ГОСТ 12820-80

Фильтрация по стандартам:

ГОСТ

ISO

DIN

ВЕСЬ КАТАЛОГ

Подписаться на рассылку

РУСЕВРОСТАЛЬ поставляет нержавеющие фланцы плоские ГОСТ 12820-80 из наличия со склада и под заказ. Фланец нержавеющий выполненный по стандарту ГОСТ 12820-80 - плос­кий фланец, круглой формы предназначен для соединения труб, емкостного оборудования, запорно-регулирующей арматуры, насосного и прочего оборудования в единую систему.

Размерный ряд фланцев стандарта ГОСТ 12820-80 (GOST 12820-80) соответствует размер­ному ряду нержавеющих бесшовных труб, запорно-регулирующей арматуры и трубопровод­ной арматуры выполненных по стандарту ГОСТ.

Нержавеющие фланцы ГОСТ 12820-80 изготавливаются из различных марок стали и спла­вов, в зависимости от окружающей и рабочей среды где данные фланцы будут исполь­зованы.

Марка стали:(08)12Х18Н10Т, 10Х17Н13М2Т (кислотостойкие), 20Х23Н18 (жаропрочные).
Рабочее давление фланца 12820-80 от 0,1 МПа до 2,5 МПа (от 1 кгс/см², до 25 кгс/см²).
Рабочая температура: от -60°С до +600°С.
Обозначение и маркировка нержавеющего фланца: фланец 1-50-10 ГОСТ 12820-80, где (1 - вариант исполнения уплотнительной поверхности, 50 - условный диаметр фланца, 10 - допустимое рабочее давление данного фланца, ГОСТ 12820-80 - стандарт плоского фланца).
Минимальный заказ фланцев от 1шт.
Страна производитель: Россия, Китай.

Размеры уплотнительной поверхности нержавеющего фланца ГОСТ12820-80 соответствуют ГОСТ 12815-80. Фланцы по ГОСТ12820-80 изготавливаются с различными видами исполне­ния уплотнительной поверхности, в зависимости от дальнейшего применения фланцевого соединения и рабочего давления.

Фланец ГОСТ 12820-80 виды исполнения уплотнительной поверхности



Виды исполнения фланцев по ГОСТ



Сфера применения


Простота и надежность плоского нержавеющего фланца ГОСТ 12820-80 12х18н10т нашла широкое применение в различных областях промышленности:
  • нефтегазовая и химическая промышленность
  • теплоэнергетическая промышленность
  • пищевая промышленность
  • производство запорно-регулирующей арматуры
  • производство емкостного, насосного и прочего оборудования

Чертеж и размерный ряд фланца ГОСТ 12820-80 Pу 6/10



Размеры плоского нержавеющего фланца ГОСТ 12820-80
марки стали 12Х18Н10Т/10Х17Н13М2Т давление Ру 6/10
Диаметр условный (Ду), мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Диаметр внутренний (dB), мм Толщина фланца (b), мм Размер крепежа (d0), мм Количество крепежных отверстий (n), шт Вес одного фланца, кг
15 80/95 55/65 19 10/10 11/14 4/4 0,3/0,5
20 90/105 65/76 26 12/12 11/14 4/4 0,5/0,7
25 100/115 75/85 33 12/12 11/14 4/4 0,6/0,9
32 120/135 90/100 39 13/14 14/18 4/4 1,1/1,4
40 130/145 100/110 46 13/15 14/18 4/4 1,2/2
50 140/160 110/125 59 13/15 14/18 4/4 1,3/2,1
65 160/180 130/145 78 13/17 14/18 4/4 1,6/2,8
80 180/195 150/160 91 15/17 18/18 4/4 2,4/3,2
100 205/215 170/180 110 15/19 18/18 4/8 2,8/4
125 235/245 200/210 135 17/21 18/18 8/8 3,8/5,4
150 260/280 225/240 161 17/21 18/22 8/8 4,4/6,6
200 315/335 280/295 222 19/21 18/22 8/8 5,9/8
250 370/390 335/350 273 20/23 18/22 12/12 7,6/10
300 435/440 395/400 325 20/24 22/22 12/12 10,2/13
350 485/500 445/460 377 22/24 22/22 12/16 12,6/16
400 535/565 495/515 426 24/26 22/26 16/16 15,2/21
500 640/670 600/620 530 25/28 22/26 16/20 19/28
600 755/780 705/725 630 25/31 26/30 20/20 26/40
800 975/1010 920/950 820 27/37 30/33 24/24 46/79
1000 1175/1220 1120/1160 1020 31/43 30/33 28/28 64/118

Размеры в таблице соответствуют только фланцам ГОСТ 12820-80
с уплотнительным исполнением 1


Чертеж и размерный ряд фланца ГОСТ 12820-80 Pу 16/25



Размеры плоского нержавеющего фланца ГОСТ 12820-80
марки стали 12Х18Н10Т/10Х17Н13М2Т давление Ру 16/25
Диаметр условный (Ду), мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Диаметр внутренний (dB), мм Толщина фланца (b), мм Размер крепежа (d0), мм Количество крепежных отверстий (n), шт Вес одного фланца, кг
15 95/95 65/65 19 12/14 14/14 4/4 0,6/0,7
20 105/105 75/75 26 14/16 14/14 4/4 0,9/1
25 1115/115 85/85 33 16/16 14/14 4/4 1,1/1,2
32 135/135 100/100 39 16/18 18/18 4/4 1,5/1,7
40 145/145 110/110 46 19/19 18/18 4/4 2/2
50 160/160 125/125 59 19/21 18/18 4/4 2,6/2,7
65 180/180 145/145 78 21/21 18/18 4/8 3,4/3,2
80 195/195 160/160 91 21/23 18/18 4/8 3,7/4,1
100 215/230 180/190 110 23/25 18/22 8/8 4,7/6
125 245/270 210/220 135 25/27 18/26 8/8 6,3/8,2
150 280/300 240/250 161 25/27 26/26 8/8 7,8/10
200 335/360 295/310 222 27/29 22/26 12/12 10/13,3
250 405/425 355/370 273 28/31 28/30 12/12 14,5/19
300 460/485 410/430 325 30/32 28/30 12/16 18/23
350 520/550 470/490 377 30/38 30/33 16/16 23/34
400 580/610 525/550 426 34/40 34/33 16/16 31/45
500 710/730 650/660 530 44/48 44/39 20/20 57/67
600 840/840 770/770 630 45/49 45/39 20/20 80/91
800 1020/1075 950/990 820 49/63 49/45 24/24 104/182
1000 1255/- 1170/- 1020 58/- 58/- 28/- 179/-

Размеры в таблице соответствуют только фланцам ГОСТ 12820-80
с уплотнительным исполнением 1

Если у Вас возникли вопросы, свяжитесь с нами удобным для Вас способом

Фланцы плоские стальные по ГОСТ 12820-80.

Ду 15

Фланцы плоские стальные PN = 0,6 МПа (6 кгс/см2)



Ду

D1

b

D

D2

n

болты или шпильки

Масса, кг




размеры, мм



10

50

15

10

75

35

4

М10

0,31



15

55

19

80

40

0,33



20

65

26

12

90

50

0,53



25

75

33

100

60

0,64



32

90

39

13

120

70

М12

1,01



40

100

46

13

130

80

1,21



50

110

59

140

90

1,33



65

130

78

160

110

1,63



80

150

91

15

185

128

М16

2,44



100

170

110

205

148

2,85



125

200

135

17

235

178

8

3,88



150

225

161

260

202

4,39



(175)

255

196

19

290

232

5,36



200

280

222

315

258

5,89



(225)

305

245

340

282

6,60



250

335

273

20

370

312

12

7,67



300

395

325

20

435

365

М20

10,28



350

445

377

22

485

415

12,58



400

495

426

24

535

465

16

15,20



(450)

550

480

590

520

17,25



500

600

530

25

640

570

20

19,72



600

705

630

25

755

670

М24

26,24



(700)

810

720

27

860

775

24

36,68



800

920

820

975

880

М27

46,14



(900)

1020

920

29

1075

980

55,10



1000

1120

1020

31

1175

1080

28

64,40



1200

1340

1220

34

1400

1295

32

М30

99,11



1400

1560

1420

43

1620

1510

36

162,03







Фланцы плоские стальные PN = 1,0 МПа (10 кгс/см2)



Ду

D1

b

D

D2

n

болты или шпильки

Масса, кг




размеры, мм



10

60

15

10

90

42

4

М12

0,46



15

65

19

95

47

0,51



20

75

26

12

105

58

0,74



25

85

33

115

68

0,89



32

100

39

14

135

78

М16

1,40



40

110

46

15

145

88

1,71



50

125

59

160

102

2,06



65

145

78

17

180

122

2,80



80

160

91

195

133

8

3,19



100

180

110

19

215

158

3,96



125

210

135

21

245

184

5,40



150

240

161

280

212

М20

6,62



(175)

270

196

310

242

7,32



200

295

222

335

268

8,05



(225)

325

245

365

295

9,30



250

350

273

23

390

320

12

10,65



300

400

325

24

440

370

12,90



350

460

377

500

430

16

15,85



400

515

426

26

565

482

М24

21,56



(450)

565

480

615

532

20

22,76



500

620

530

28

670

585

27,70



600

725

630

31

780

685

М27

39,40



(700)

840

720

34

895

800

24

59,52



800

950

820

37

1010

905

М30

79,22



(900)

1050

920

40

1110

1005

28

94,22



1000

1160

1020

43

1220

1110

117,56



1200

1380

1222

51

1455

1330

32

М36

196,33



1400

1590

1420

60

1675

1530

36

М42

275,25




Фланец стальной PN = 1,6 МПа (16 кгс/см2)



Ду

D1

b

D

D2

n

болты или шпильки

Масса, кг




размеры, мм



10

60

15

12

90

42

4

М12

0,54



15

65

19

95

47

0,61



20

75

26

14

105

58

0,86



25

85

33

16

115

68

1,17



32

100

39

135

78

М16

1,58



40

110

46

17

145

88

1,96



50

125

59

19

160

102

2,58



65

145

78

21

180

122

3,42



80

160

91

195

133

8

3,71



100

180

110

23

215

158

4,73



125

210

135

25

245

184

6,38



150

240

161

280

212

М20

7,81



(175)

270

196

310

242

8,64



200

295

222

27

335

268

12

10,10



(225)

325

245

365

295

11,70



250

355

273

28

405

320

М24

14,49



300

410

325

28

460

370

17,78



350

470

377

30

520

430

16

22,88



400

525

426

34

580

482

М27

31,00



(450)

585

480

38

640

532

20

39,64



500

650

530

44

710

585

М30

57,01



600

770

630

45

840

685

М33

80,03




Фланец стальной PN = 2,5 МПа (25 кгс/см2)



Ду

D1

b

D

D2

n

болты или шпильки

Масса, кг




размеры, мм



10

60

15

14

90

42

4

М12

0,63



15

65

19

95

47

0,70



20

75

26

16

105

58

0,98



25

85

33

115

68

1,17



32

100

39

18

135

78

М16

1,77



40

110

46

19

145

88

2,18



50

125

59

21

160

102

2,71



65

145

78

180

122

8

3,22



80

160

91

23

195

133

4,06



100

190

110

25

230

158

М20

5,92



125

220

135

27

270

184

М24

8,26



150

250

161

300

212

10,12



(175)

280

196

29

330

242

12

11,49



200

310

222

360

278

13,34



(225)

340

245

31

395

305

М27

16,93



250

370

273

425

335

18,90



300

430

325

32

485

390

16

23,95



350

490

377

38

550

450

М30

34,35



400

550

426

40

610

505

М33

44,62



(450)

600

480

44

660

555

20

51,80



500

660

530

48

730

615

67,30





Фланцы гост 12820 80 размеры по лучшим ценам!!!

Для герметичного соединения трубопроводов используется специальная арматура – фланцы, которые отличаются между собой по нескольким параметрам – в частности, по способу крепления, материалам и размерам. Все эти параметры, а также некоторые другие особенности этой трубопроводной арматуры определяет ГОСТ фланцев. Существует несколько государственных стандартов для такого рода изделий, один из них – ГОСТ 12820 80. Согласно этому стандарту, данная арматура представляет собой плоский металлический диск с центральным отверстием, диаметр этого отверстия немного превышает наружный диаметр трубы, на которую осуществляется установка фланца. Благодаря этому отверстию фланец надевается на трубу, после чего закрепляется на ней при помощи сварки по всей окружности. Такой способ обеспечивает высокую прочность и абсолютную герметичность. По краям металлического диска расположены небольшие отверстия, которые используются для болтового крепления или монтажа при помощи шпилек. Количество этих отверстий варьируется в зависимости от размеров фланца.

Особенности фланцев

Фланцы этого типа изготавливаются из углеродистой, нержавеющей или жаропрочной стали, благодаря чему соединительная арматура может выдерживать температуру среды от -40 до +300 градусов с любым давлением в системе. К преимуществам этой арматуры можно отнести надежность, долговечность и легкость монтажа. Но для того чтобы в полной мере воспользоваться этими преимуществами, их нужно правильно выбрать. Главный критерий выбора – это размеры трубопроводной арматуры.
Фланцы гост 12820 80 размеры бывают следующих типов:
• Межосевое расстояние крепежных отверстий.
• Наружный диаметр изделия.
• Внутренний диаметр фланца.
• Диаметр прижимной поверхности (зеркала).
• Высота зеркала.
• Толщина фланца.
• Диаметр крепежных отверстий под болты и шпильки.
Что касается точных параметров этих значений, то они зависят от рабочего давления, на которое рассчитана трубопроводная арматура. Так, например, фланцы гост 12820 80 размеры под давление 0,1-0,25 выглядят следующим образом:

• Наружный диаметр – 75-1175 мм.
• Межосевое расстояние крепежных отверстий – 50-1120 мм.
• Диаметр прижимной поверхности зеркала – 35-1080 мм.
• Внутренний диаметр фланца – 15 – 1020 мм.
• Толщина фланца – 8-25 мм.
• Диаметр отверстий для болтового соединения – 14-1020 мм.
Фланцы гост 12820 80 размеры для других значений рабочего давления будут выглядеть по-другому. С этими значениями можно ознакомиться в специализированных справочниках, где приведены соответствующие таблицы. Стоит отметить, что давление – не единственный критерий, который определяет диапазон размеров, большое значение оказывает также и масса трубопроводной арматуры. Например, масса фланцев ГОСТ для указанного выше давления среды может варьироваться от 0,25 до 52,58 кг. Масса этих метизов определяется не только габаритами изделия, но и способом производства. Изготовление фланцев может происходить с помощью ковки, холодной штамповки, отливки и гибки. Наиболее тяжелыми будут литые изделия, а самыми легкими – штампованные. То есть реализовать эти технологические процессы можно только на хорошо оснащенном предприятии по металлообработке, которые имеют в своем распоряжении станки с ЧПУ. Только такое оборудование может гарантировать, чтобы на фланцы гост 12820 80 размеры были точные. Еще одним обязательным условием обеспечения точности размеров металлического изделия является наличие на предприятии профессиональных специалистов, которые способны обеспечить неукоснительное соблюдение производственного процесса.

ASME / ANSI B16.5 - размеры фланцев и болтов, класс от 150 до 2500

Размеры фланца определяются размером трубы и классом давления, требуемым для данного применения. Фланцы стандартизированы в соответствии с публикациями таких организаций, как ASME, MSS, API и других.

ASME / ANSI B16.5 обеспечивает

  • приварной шов
  • накладной
  • сварной раструб
  • резьбовой
  • соединение внахлест
  • глухой

размеры фланца для труб диаметром от 1/2 "до 24" - в классах от 150 до 2500.

Номинальный размер трубы
NPS
(дюймы)
Класс 150
Диаметр фланца

(дюймы)

болтов
Диаметр болтов

(дюймы)
Диаметр
отверстий под болты
(дюймы)
Болт
Окружность
(дюймы)
1/4 3-3 / 8 4 1 / 2 0. 62 2-1 / 4
1/2 3-1 / 2 4 1/2 0,62 2-3 ​​/ 8
3/4 3 -7/8 4 1/2 0,62 2-3 ​​/ 4
1 4-1 / 4 4 1/2 0,62 3-1 / 8
1-1 / 4 4-5 / 8 4 1/2 0,62 3-1 / 2
1-1 / 2 5 4 1/2 0.62 3-7 / 8
2 6 4 5/8 0,75 4-3 / 4
2-1 / 2 7 4 5/8 0,75 5-1 / 2
3 7-1 / 2 4 5/8 0,75 6
3-1 / 2 8-1 / 2 8 5/8 0,75 7
4 9 8 5/8 0. 75 7-1 / 2
5 10 8 3/4 0,88 8-1 / 2
6 11 8 3/4 0,88 9-1 / 2
8 13-1 / 2 8 3/4 0,88 11-3 / 4
10 16 12 7/8 1 14-1 / 4
12 19 12 7/8 1 17
14 21 12 1 1.12 18-3 / 4
16 23-1 / 2 16 1 1,12 21-1 / 4
18 25 16 1 -1/8 1,25 22-3 / 4
20 27-1 / 2 20 1-1 / 8 1,25 25
24 32 20 1-1 / 4 1,38 29-1 / 2
Номинальный размер трубы
NPS
(дюймы)
Класс 300
Диаметр
Фланец
(дюймы)
No.
из
Болты
Диаметр
болтов
(дюймы)
Диаметр
отверстий под болты
(дюймы)
Болт
Окружность
(дюймы)
1/4 3-3 / 8 4 1/2 0,62 2-1 / 4
1/2 3-3 / 4 4 1/2 0,62 2-5 / 8
3/4 4-5 / 8 4 5/8 0.75 3-1 / 4
1 4-7 / 8 4 5/8 0,75 3-1 / 2
1-1 / 4 5 -1/4 4 5/8 0,75 3-7 / 8
1-1 / 2 6-1 / 8 4 3/4 0,88 4-1 / 2
2 6-1 / 2 8 5/8 0,75 5
2-1 / 2 7-1 / 2 8 3/4 0. 88 5-7 / 8
3 8-1 / 4 8 3/4 0,88 6-5 / 8
3-1 / 2 9 8 3/4 0,88 7-1 / 4
4 10 8 3/4 0,88 7-7 / 8
5 11 8 3/4 0,88 9-1 / 4
6 12-1 / 2 12 3/4 0.88 10-5 / 8
8 15 12 7/8 1 13
10 17-1 / 2 16 1 1,12 15-1 / 4
12 20-1 / 2 16 1-1 / 8 1,25 17-3 / 4
14 23 20 1-1 / 8 1,25 20-1 / 4
16 25-1 / 2 20 1-1 / 4 1. 38 22-1 / 2
18 28 24 1-1 / 4 1,38 24-3 / 4
20 30-1 / 2 24 1-1 / 4 1,38 27
24 36 24 1-1 / 2 1,62 32
Номинальный размер трубы
NPS
(дюймы)
Класс 400
Диаметр фланца

(дюймы)
No.
из
Болты
Диаметр
болтов
(дюймы)
Диаметр
отверстий под болты
(дюймы)
Болт
Окружность
(дюймы)
1/4 3-3 / 8 4 1/2 0,62 2-1 / 4
1/2 3-3 / 4 4 1/2 0,62 2-5 / 8
3/4 4-5 / 8 4 5/8 0. 75 3-1 / 4
1 4-7 / 8 4 5/8 0,75 3-1 / 2
1-1 / 4 5 -1/4 4 5/8 0,75 3-7 / 8
1-1 / 2 6-1 / 8 4 3/4 0,88 4-1 / 2
2 6-1 / 2 8 5/8 0,75 5
2-1 / 2 7-1 / 2 8 3/4 0.88 5-7 / 8
3 8-1 / 4 8 3/4 0,88 6-5 / 8
3-1 / 2 9 8 7/8 1 7-1 / 4
4 10 8 7/8 1 7-7 / 8
5 11 8 7/8 1 9-1 / 4
6 12-1 / 2 12 7/8 1 10-5 / 8
8 15 12 1 1. 12 13
10 17-1 / 2 16 1-1 / 8 1,25 15-1 / 4
12 20-1 / 2 16 1-1 / 4 1,38 17-3 / 4
14 23 20 1-1 / 4 1,38 20-1 / 4
16 25-1 / 2 20 1-3 / 8 1.5 22-1 / 2
18 28 24 1-3 / 8 1,5 24-3 / 4
20 30-1 / 2 24 1-1 / 2 1,62 27
24 36 24 1-3 / 4 1,88 32
Номинальный размер трубы
NPS
(дюймы)
Класс 600
Диаметр фланца

(дюймы)
No.
из
Болты
Диаметр
болтов
(дюймы)
Диаметр
отверстий под болты
(дюймы)
Болт
Окружность
(дюймы)
1/4 3-3 / 8 4 1/2 0,62 2-1 / 4
1/2 3-3 / 4 4 1/2 0,62 2-5 / 8
3/4 4-5 / 8 4 5/8 0.75 3-1 / 4
1 4-7 / 8 4 5/8 0,75 3-1 / 2
1-1 / 4 5 -1/4 4 5/8 0,75 3-7 / 8
1-1 / 2 6-1 / 8 4 3/4 0,88 4-1 / 2
2 6-1 / 2 8 5/8 0,75 5
2-1 / 2 7-1 / 2 8 3/4 0. 88 5-7 / 8
3 8-1 / 4 8 3/4 0,88 6-5 / 8
3-1 / 2 9 8 7/8 1 7-1 / 4
4 10-3 / 4 8 7/8 1 8-1 / 2
5 13 8 1 1,12 10-1 / 2
6 14 12 1 1.12 11-1 / 2
8 16-1 / 2 12 1-1 / 8 1,25 13-3 / 4
10 20 16 1-1 / 4 1,38 17
12 22 20 1-1 / 4 1,38 19-1 / 4
14 23 -3/4 20 1-3 / 8 1.5 20-3 / 4
16 27 20 1-1 / 2 1,62 23-3 / 4
18 29-1 / 4 20 1-5 / 8 1,75 25-3 / 4
20 32 24 1-5 / 8 1,75 28-1 / 2
24 37 24 1-7 / 8 2 33
Номинальный размер трубы
NPS
(дюймы)
Класс 900
Диаметр
Фланец
(дюймы)
No.
из
Болты
Диаметр
болтов
(дюймы)
Диаметр
отверстий под болты
(дюймы)
Болт
Окружность
(дюймы)
1/2 4-3 / 4 4 3/4 0,88 3-1 / 4
3/4 5-1 / 8 4 3/4 0,88 3-1 / 2
1 5-7 / 8 4 7/8 1 4
1-1 / 4 6-1 / 4 4 7/8 1 4-3 / 8
1-1 / 2 7 4 1 1.12 4-7 / 8
2 8-1 / 2 8 7/8 1 6-1 / 2
2-1 / 2 9 -5/8 8 1 1,12 7-1 / 2
3 9-1 / 2 8 7/8 1 7-1 / 2
4 11-1 / 2 8 1-1 / 8 1,25 9-1 / 4
5 13-3 / 4 8 1 -1/4 1. 38 11
6 15 12 1-1 / 8 1,25 12-1 / 2
8 18-1 / 2 12 1 -3/8 1,5 15-1 / 2
10 21-1 / 2 16 1-3 / 8 1,5 18-1 / 2
12 24 20 1-3 / 8 1,5 21
14 25-1 / 4 20 1-1 / 2 1.62 22
16 27-3 / 4 20 1-5 / 8 1,75 24-1 / 2
18 31 20 1 -7/8 2 27
20 33-3 / 4 20 2 2,12 29-1 / 2
24 41 20 2-1 / 2 2,62 35-1 / 2
Номинальный размер трубы
NPS
(дюймы)
Класс 1500
Диаметр фланца

( дюймы)
No.
из
Болты
Диаметр
болтов
(дюймы)
Диаметр
отверстий под болты
(дюймы)
Болт
Окружность
(дюймы)
1/2 4-3 / 4 4 3/4 0,88 3-1 / 4
3/4 5-1 / 8 4 3/4 0,88 3-1 / 2
1 5-7 / 8 4 7/8 1 4
1-1 / 4 6-1 / 4 4 7/8 1 4-3 / 8
1-1 / 2 7 4 1 1.12 4-7 / 8
2 8-1 / 2 8 7/8 1 6-1 / 2
2-1 / 2 9 -5/8 8 1 1,12 7-1 / 2
3 10-1 / 2 8 1-1 / 8 1,25 8
4 12-1 / 4 8 1-1 / 4 1,38 9-1 / 2
5 14-3 / 4 8 1-1 / 2 1.62 11-1 / 2
6 15-1 / 2 12 1-3 / 8 1,5 12-1 / 2
8 19 12 1-5 / 8 1,75 15-1 / 2
10 23 12 1-7 / 8 2 19
12 26 -1/2 16 2 2,12 22-1 / 2
14 29-1 / 2 16 2-1 / 4 2.38 25
16 32-1 / 2 16 2-1 / 2 2,62 27-3 / 4
18 36 16 2 -3/4 2,88 30-1 / 2
20 38-3 / 4 16 3 3,12 32-3 / 4
24 46 16 3-1 / 2 3,62 39
Номинальный размер трубы
NPS
(дюймы)
Класс 2500
Диаметр фланца

( дюймы)
No.
из
Болты
Диаметр
болтов
(дюймы)
Диаметр
отверстий под болты
(дюймы)
Болт
Окружность
(дюймы)
1/2 5-1 / 4 4 3/4 0,88 3-1 / 2
3/4 5-1 / 2 4 3/4 0,88 3-3 / 4
1 6-1 / 4 4 7/8 1 4-1 / 4
1-1 / 4 7-1 / 4 4 1 1.12 5-1 / 8
1-1 / 2 8 4 1-1 / 8 1,25 5-3 / 4
2 9-1 / 4 8 1 1,12 6-3 / 4
2-1 / 2 10-1 / 2 8 1-1 / 8 1,25 7 -3/4
3 12 8 1-1 / 4 1,38 9
4 14 8 1-1 / 2 1.62 10-3 / 4
5 16-1 / 2 8 1-3 / 4 1,88 12-3 / 4
6 19 8 2 2,12 14-1 / 2
8 21-3 / 4 12 2 2,12 17-1 / 4
10 26 -1/2 12 2-1 / 2 2,62 21-1 / 4
12 30 12 2-3 ​​/ 4 2.88 24-3 / 8

Вставьте фланцы в модель Sketchup с помощью Engineering ToolBox Sketchup Extension

Class 300 ANSI B16.5 Forged Flanges

(Щелкните любое изображение выше, чтобы увеличить его и зафиксировать на месте, затем прокрутите до нижней таблицы размеров)

Ном. Размер трубы O т Т Дж R X # / Диаметр отверстий a Диаметр окружности болта B B 2 b Б 3 H л л 2 л 3 в r С D Thr
½ 3.75 0,50 0,56 1,38 1,50 4-0,63 2,62 0,88 0,62 0,90 0,84 0,81 2,00 0,88 0,12 0,93 0,38 0,62
¾ 4,62 0,56 0,62 1,69 1.88 4-0,75 3,25 1.09 0,82 1.11 1,05 0,94 2,19 1,00 0,12 1,14 0,44 0,62
1 4,88 0,62 0,69 2,00 2,12 4-0,75 3,50 1,36 1,05 1,38 1,32 1,00 2,38 1,06 0.12 1,41 0,50 0,69
5,25 0,69 0,75 2,50 2,50 4-0,75 3,88 1,70 1,38 1,72 1,66 1,00 2,50 1,06 0,19 1,75 0,56 0,81
6,12 0.75 0,81 2,88 2,75 4-0,88 4,50 1,95 1,61 1,97 1,90 1,13 2,63 1,19 0,25 1,98 0,62 0,88
2 6,50 0,81 0,88 3,62 3,31 8-0,75 5,00 2,44 2.07 2,46 2,38 1,25 2,69 1,31 0,31 2,50 0,69 1,12
7,50 0,94 1,00 4,12 3,94 8-0,88 5,88 2,94 2,47 2,97 2,88 1,44 2,94 1,50 0,31 3.00 0,75 1,25
3 8,25 1,06 1,12 5,00 4,62 8-0,88 6,62 3,57 3,07 3,60 3,50 1,63 3,06 1,69 0,38 3,63 0,81 1,25
9,00 1,12 1,19 5.50 5,25 8-0,88 7,25 4,07 3,55 4,10 4,00 1,69 3,13 1,75 0,38 4,13…. 1,44
4 10,00 1,19 1,25 6,19 5,75 8-0,88 7,88 4,57 4,03 4,60 4.50 1,82 3,32 1.88 0,44 4,63…. 1,44
5 11,00 1,31 1,38 7,31 7,00 8-0,88 9,25 5,66 5,05 5,69 5,56 1,94 3,82 2,00 0,44 5,69…. 1.69
6 12,50 1,38 1,44 8,50 8,12 12-0,88 10,62 6,72 6,07 6,75 6,63 2,00 3,82 2,06 0,50 6,75…. 1,81
8 15,00 1,56 1,62 10,62 10.25 12–1,00 13,00 8,72 7,98 8,75 8,63 2,38 4,32 2,44 0,50 8,75…. 2,00
10 17,50 1,81 1.88 12,75 12,62 16–1,12 15,25 10,88 10,02 10,92 10,75 2.56 4,56 3,75 0,50 10,88…. 2,19
12 20,50 1,94 2,00 15,00 14,75 16–1,25 17,75 12,88 12,00 12,92 12,75 2,82 5,06 4,00 0,50 12,94…. 2,38
14 23.00 2,06 2,12 16,25 16,75 20–1,25 20,25 14,14 13,25 14,18 14,00 2,94 5,56 4,38 0,50 14,19…. 2,50
16 25,50 2,19 2,25 18,50 19,00 20–1,38 22.50 16,16 15,25 16,19 16,00 3,19 5,69 4,75 0,50 16,19…. 2,69
18 28,00 2,31 2,38 21,00 21,00 24–1,38 24,75 18,18 17,25 18,20 18,00 3,44 6.19 5,12 0,50 18,19…. 2,75
20 30,50 2,44 2,50 23,00 23,12 24–1,38 27,00 20,20 19,25 20,25 20,00 3,69 6,32 5,50 0,50 20,19…. 2,88
22 33.00 2,57 2,63 25,25 25,25 24–1,63 29,25 22,22 21,25 22,25 22,00 3,93 6,43 5,75 0,50 22,19…. 3,13
24 36,00 2,69 2,75 27,25 27,62 24–1,63 32.00 24,25 23,25 24,25 24,00 4,13 6,56 6,00 0,50 24,19…. 3,25

Размеры указаны в дюймах.

(a) - Диаметр отверстия под болт на 1/8 дюйма больше диаметра болта.
(b) - Указаны стандартные размеры отверстия. См. Таблицу отверстий для получения информации о других значениях толщины стенок.
(c) - Этот размер обычно ассоциируется с «истинными» соединениями внахлестку.Промышленным стандартом является продвижение по длине через ступицу.

Кованый фланец ANSI B16.5, класс 300 PDF (для печати).

Размеры глухого фланца - от класса 150 до класса 2500

Размеры глухого фланца указаны в ASME B16.5 - который охватывает трубные фланцы и фланцевые фитинги для размеров от NPS от ½ до 24 дюймов для размеров от NPS от 26 до 60 дюймов, он должен соответствовать ASME B16.47.

Во время проверки размеров фланца необходимо проверить следующее;

  • Внешний диаметр корпуса
  • Диаметр круга под болт и диаметр отверстия под болт
  • Прямолинейность и соосность отверстия под болт
  • Толщина заглушки

Размеры глухого фланца, класс 150

Размер
дюймов
Размер
в мм
Наружный диам.
Фланец
Толст.
RF
Диаметр.
RF
Высота
PCD
Болты
Размер болта
UNC
Машинный болт
Длина
RF Шпилька
Длина
Размер отверстия Шпилька ISO
Размер
Масса
в кг
A B С D E
1/2 15 90 9.6 34,9 2 60,3 4 1/2 50 55 5/8 M14 0,9
3/4 20 100 11,2 42,9 2 69,9 4 1/2 50 65 5/8 M14 0.9
1 25 110 12,7 50,8 2 79,4 4 1/2 55 65 5/8 M14 0,9
1 1/4 32 115 14,3 63,5 2 88,9 4 1/2 55 70 5/8 M14 1.4
1 1/2 40 125 15,9 73 2 98,4 4 1/2 65 70 5/8 M14 1,8
2 50 150 17,5 92,1 2 120,7 4 5/8 70 85 3/4 M16 2.3
2 1/2 65 180 20,7 104,8 2 139,7 4 5/8 75 90 3/4 M16 3,2
3 80 190 22,3 127 2 152,4 4 5/8 75 90 3/4 M16 4.1
3 1/2 90 215 22,3 139,7 2 177,8 8 5/8 75 90 3/4 M16 5,9
4 100 230 22,3 157,2 2 190,5 8 5/8 75 90 3/4 M16 7.7
5 125 255 22,3 185,7 2 215,9 8 3/4 85 95 7/8 M20 9,1
6 150 280 23,9 215,9 2 241,3 8 3/4 85 100 7/8 M20 11.8
8 200 345 27 269,9 2 298,5 8 3/4 90 110 7/8 M20 20,5
10 250 405 28,6 323,8 2 362 12 7/8 100 115 1 M24 32
12 300 485 30.2 381 2 431,8 12 7/8 100 120 1 M24 50
14 350 535 33,4 412,8 2 476,3 12 1 115 135 1 1/8 M27 64
16 400 595 35 469.9 2 539,8 16 1 115 135 1 1/8 M27 82
18 450 635 38,1 533,4 2 577,9 16 1 1/8 125 145 1 1/4 M30 100
20 500 700 41.3 584,2 2 635 20 1 1/8 140 160 1 1/4 M30 130
24 600 815 46,1 692,2 2 749,3 20 1 1/4 150 170 1 3/8 M33 196

Размеры глухого фланца, класс 300

Размер
дюймов
Размер
в мм
Наружный диам.
Фланец
Толст.
RF
Диаметр.
RF
Высота
PCD
Болты
Размер болта
UNC
Машинный болт
Длина
RF Шпилька
Длина
Размер отверстия
Шпилька ISO
Размер
Масса
в кг
A B С D E
1/2 15 95 12.7 34,9 2 66,7 4 1/2 55 65 5/8 M14 1,4
3/4 20 115 14,3 42,9 2 82,6 4 5/8 65 75 3/4 M16 1.4
1 25 125 15,9 50,8 2 88,9 4 5/8 65 75 3/4 M16 1,4
1 1/4 32 135 17,5 63,5 2 98,4 4 5/8 70 85 3/4 M16 1.8
1 1/2 40 155 19,1 73 2 114,3 4 3/4 75 90 7/8 M20 2,7
2 50 165 20,7 92,1 2 127 8 5/8 75 90 3/4 M16 3.7
2 1/2 65 190 23,9 104,8 2 149,2 8 3/4 85 100 7/8 M20 5,5
3 80 210 27 127 2 168,3 8 3/4 90 110 7/8 M20 7.3
3 1/2 90 230 28,6 139,7 2 184,2 8 3/4 95 110 7/8 M20 9,6
4 100 255 30,2 157,2 2 200 8 3/4 95 115 7/8 M20 12.3
5 125 280 33,4 185,7 2 235 8 3/4 110 120 7/8 M20 15,9
6 150 320 35 215,9 2 269,9 12 3/4 110 120 7/8 M20 22.7
8 200 380 39,7 269,9 2 330,2 12 7/8 120 140 1 M24 36
10 250 445 46,1 323,8 2 387,4 16 1 140 160 1 1/8 M27 57
12 300 520 49.3 381 2 450,8 16 1 1/8 145 170 1 1/4 M30 84
14 350 585 52,4 412,8 2 514,4 20 1 1/8 160 180 1 1/4 M30 113
16 400 650 55.6 469,9 2 571,5 20 1 1/4 165 190 1 3/8 M33 134
18 450 710 58,8 533,4 2 628,6 24 1 1/4 170 195 1 3/8 M33 181
20 500 775 62 584.2 2 685,8 24 1 1/4 185 205 1 3/8 M33 230
24 600 915 68,3 692,2 2 812,8 24 1 1/2 205 230 1 5/8 M39 359

Размеры глухого фланца, класс 400
Размер
дюймов
Размер
в мм
Наружный диам.
Фланец
Толст.
RF
Диаметр.
RF
Высота
PCD
Болты
Размер болта
UNC
RF Шпилька
Длина
Размер отверстия
Шпилька ISO
Размер
Масса
в кг
A B С D E
1/2 15 95 14.3 34,9 7 66,7 4 1/2 75 5/8 M14 1,5
3/4 20 115 15,9 42,9 7 82,6 4 5/8 90 3/4 M16 1,5
1 25 125 17.5 50,8 7 88,9 4 5/8 90 3/4 M16 1,8
1 1/4 32 135 20,7 63,5 7 98,4 4 5/8 95 3/4 M16 2,3
1 1/2 40 155 22.3 73 7 114,3 4 3/4 110 7/8 M20 3,7
2 50 165 25,4 92,1 7 127 8 5/8 110 3/4 M16 4,6
2 1/2 65 190 28.6 104,8 7 149,2 8 3/4 120 7/8 M20 6,8
3 80 210 31,8 127 7 168,3 8 3/4 125 7/8 M20 9,1
3 1/2 90 230 35 НЕТ 7 184.2 8 7/8 140 1 M24 13,2
4 100 255 35 157,2 7 200 8 7/8 140 1 M24 15
5 125 280 38.1 185,7 7 235 8 7/8 145 1 M24 20
6 150 320 41,3 215,9 7 269,9 12 7/8 150 1 M24 28
8 200 380 47.7 269,9 7 330 12 1 170 1 1/8 M27 46
10 250 445 54 323,8 7 387,4 16 1 1/8 190 1 1/4 M30 71
12 300 520 57.2 381 7 450,8 16 1 1/4 205 1 3/8 M33 102
14 350 585 60,4 412,8 7 514,4 20 1 1/4 210 1 3/8 M33 132
16 400 650 63.5 469,9 7 571,5 20 1 3/8 220 1 1/2 M36 168
18 450 710 66,7 533,4 7 628,6 24 1 3/8 230 1 1/2 M36 207
20 500 775 69.9 584,2 7 685,8 24 1 1/2 240 1 3/4 M39 266
24 600 915 76,2 692,2 7 812,8 24 1 3/4 265 1 7/8 M45 405

Размеры глухого фланца, класс 600
Размер в дюймах Размер в мм Внешний диаметр. Фланец толстый. RF Dia. RF Высота PCD Количество болтов Размер болта UNC RF Длина шпильки Размер отверстия Размер шпильки ISO Масса, кг
A B С D E
1/2 15 95 14.3 34,9 7 66,7 4 1/2 75 5/8 M14 1,4
3/4 20 115 15,9 42,9 7 82,6 4 5/8 90 3/4 M16 1,4
1 25 125 17.5 50,8 7 88,9 4 5/8 90 3/4 M16 1,8
1 1/4 32 135 20,7 63,5 7 98,4 4 5/8 95 3/4 M16 2,3
1 1/2 40 155 22.3 73 7 114,3 4 3/4 110 7/8 M20 3,7
2 50 165 25,4 92,1 7 127 8 5/8 110 3/4 M16 4,6
2 1/2 65 190 28.6 104,8 7 149,2 8 3/4 120 7/8 M20 6,8
3 80 210 31,8 127 7 168,3 8 3/4 125 7/8 M20 9,1
3 1/2 90 230 35 НЕТ 7 184.2 8 7/8 140 1 M24 13,2
4 100 275 38,1 157,2 7 215,9 8 7/8 145 1 M24 18,7
5 125 330 44.5 185,7 7 266,7 8 1 165 1 1/8 M27 31
6 150 355 47,7 215,9 7 292,1 12 1 170 1 1/8 M27 39
8 200 420 55.6 269,9 7 349,2 12 1 1/8 190 1 1/4 M30 64
10 250 510 63,5 323,8 7 431,8 16 1 1/4 215 1 3/8 M33 105
12 300 560 66.7 381 7 489 20 1 1/4 220 1 3/8 M33 134
14 350 605 69,9 412,8 7 527 20 1 3/8 235 1 1/2 M36 161
16 400 685 76.2 469,9 7 603,2 20 1 1/2 255 1 5/8 M39 225
18 450 745 82,6 533,4 7 654 20 1 5/8 275 1 3/4 M42 286
20 500 815 88.9 584,2 7 723,9 24 1 5/8 285 1 3/4 M42 368
24 600 940 101,6 692,2 7 838,2 24 1 7/8 330 2 M48 568

Размеры глухого фланца, класс 900
Размер в дюймах Размер в мм Внешний диаметр. Фланец толстый. RF Dia. RF Высота PCD Количество болтов Размер болта UNC RF Длина шпильки Размер отверстия Размер шпильки ISO Масса, кг
A B С D E
1/2 15 120 22.3 34,9 7 82,6 4 3/4 110 7/8 M20 1,8
3/4 20 130 25,4 42,9 7 88,9 4 3/4 115 7/8 M20 2,7
1 25 150 28.6 50,8 7 101,6 4 7/8 125 1 M24 3,6
1 1/4 32 160 28,6 63,5 7 111,1 4 7/8 125 1 M24 4,1
1 1/2 40 180 31.8 73 7 123,8 4 1 140 1 1/8 M27 5,9
2 50 215 38,1 92,1 7 165,1 8 7/8 145 1 M24 10,1
2 1/2 65 245 41.3 104,8 7 190,5 8 1 160 1 1/8 M27 16
3 80 240 38,1 127 7 190,5 8 7/8 145 1 M24 13
4 100 290 44.5 157,2 7 235 8 1 1/8 170 1 1/4 M30 24,5
5 125 350 50,8 185,7 7 279,4 8 1 1/4 190 1 3/8 M33 39.5
6 150 380 55,6 215,9 7 317,5 12 1 1/8 190 1 1/4 M30 53
8 200 470 63,5 269,9 7 393,7 12 1 3/8 220 1 1/2 M36 91
10 250 545 69.9 323,8 7 469,9 16 1 3/8 235 1 1/2 M36 132
12 300 610 79,4 381 7 533,4 20 1 3/8 255 1 1/2 M36 189
14 350 640 85.8 412,8 7 558,8 20 1 1/2 275 1 5/8 M39 237
16 400 705 88,9 469,9 7 616 20 1 5/8 285 1 3/4 M42 273
18 450 785 101.6 533,4 7 685,8 20 1 7/8 325 2 M48 367
20 500 855 108 584,2 7 749,3 20 2 350 2 1/8 M52 463
24 600 1040 139.7 692,2 7 901,7 20 2 1/2 440 2 5/8 M64 875

Размеры глухого фланца, класс 1500
Размер в дюймах Размер в мм Внешний диаметр. Фланец толстый. RF Dia. RF Высота PCD Количество болтов Размер болта UNC RF Длина шпильки Размер отверстия Размер шпильки ISO Масса, кг
A B С D E
1/2 15 120 22.3 34,9 7 82,6 4 3/4 110 7/8 M20 1,8
3/4 20 130 25,4 42,9 7 88,9 4 3/4 115 7/8 M20 2,7
1 25 150 28.6 50,8 7 101,6 4 7/8 125 1 M24 3,7
1 1/4 32 160 28,6 63,5 7 111,1 4 7/8 125 1 M24 4,1
1 1/2 40 180 31.8 73 7 123,8 4 1 140 1 1/8 M27 5,9
2 50 215 38,1 92,1 7 165,1 8 7/8 145 1 M24 10,1
2 1/2 65 245 41.3 104,8 7 190,5 8 1 160 1 1/8 M27 15,9
3 80 265 47,7 127 7 203,2 8 1 1/8 180 1 1/4 M30 21,8
4 100 310 54 157.2 7 241,3 8 1 1/4 195 1 3/8 M33 33
5 125 375 73,1 185,7 7 292,1 8 1 1/2 250 1 5/8 M39 64
6 150 395 82.6 215,9 7 317,5 12 1 3/8 260 1 1/2 M36 75
8 200 485 92,1 269,9 7 393,7 12 1 5/8 290 1 3/4 M42 136
10 250 585 108 323.8 7 482,6 12 1 7/8 335 2 M48 232
12 300 675 123,9 381 7 571,5 16 2 375 2 1/8 M52 314
14 350 750 133.4 412,8 7 635 16 2 1/4 405 2 3/8 M56 443
16 400 825 146,1 469,9 7 704,8 16 2 1/2 445 2 5/8 M64 591
18 450 915 162 533.4 7 774,7 16 2 3/4 495 2 7/8 M72 795
20 500 985 177,8 584,2 7 831,8 16 3 540 3 1/8 M76 1022
24 600 1170 203.2 692,2 7 990,6 16 3 1/2 615 3 5/8 M90 1648

Размеры глухого фланца, класс 2500
Размер в дюймах Размер в мм Внешний диаметр. Фланец толстый. RF Dia. RF Высота PCD Количество болтов Размер болта UNC RF Длина шпильки Размер отверстия Размер шпильки ISO Масса, кг
A B С D E
1/2 15 135 30.2 34,9 7 88,9 4 3/4 120 7/8 M20 3,2
3/4 20 140 31,8 42,9 7 95,2 4 3/4 125 7/8 M20 3,7
1 25 160 35 50.8 7 108 4 7/8 140 1 M24 5
1 1/4 32 185 38,1 63,5 7 130,2 4 1 150 1 1/8 M27 7,8
1 1/2 40 205 44.5 73 7 146 4 1 1/8 170 1 1/4 M30 10,5
2 50 235 50,9 92,1 7 171,4 8 1 180 1 1/8 M27 18
2 1/2 65 265 57.2 104,8 7 196,8 8 1 1/8 195 1 1/4 M30 25,5
3 80 305 66,7 127 7 228,6 8 1 1/4 220 1 3/8 M33 39
4 100 355 76.2 157,2 7 273 8 1 1/2 255 1 5/8 M39 61,5
5 125 420 92,1 185,7 7 323,8 8 1 3/4 300 1 7/8 M45 102
6 150 485 108 215.9 7 368,3 8 2 345 2 1/8 M52 157
8 200 550 127 269,9 7 438,2 12 2 380 2 1/8 M52 241
10 250 675 165.1 323,8 7 539,8 12 2 1/2 490 2 5/8 M64 470
12 300 760 184,2 381 7 619,1 12 2 3/4 540 2 7/8 M72 575

Заявление об ограничении ответственности - сверьтесь с ASME B16.5 Перед использованием.

Размеры Фланцы с приварной шейкой (Vorschweiss-Flansche), тип 11, номинальное давление (PN) 10

Другое номинальное давление

DN А Б К Д E Ф
10 90 60 40 2 17,2 28
15 95 65 45 2 21.3 32
20 105 75 58 2,3 26,9 40
25 115 85 68 2,6 33,7 46
32 140 100 78 2,6 42,4 56
40 150 110 88 2.6 48,3 64
50 165 125 102 2,9 60,3 74
65 185 145 122 2,9 76,1 92
80 200 160 138 3,2 88,9 105
100 220 180 158 3.6 114,3 131
125 250 210 188 4 139,7 156
150 285 240 212 4,5 168,3 184
200 340 295 268 6,3 219,1 234
250 395 350 320 6.3 273 292
300 445 400 370 7,1 323,9 342
350 505 460 430 7,1 355,6 385
400 565 515 482 7,1 406,4 440
450 615 565 532 7.1 457 488
500 670 620 585 7,1 508 542
600 780 725 685 8 610 642
700 895 840 800 8,8 711 746
800 1015 950 905 8.8 813 850
900 1115 1050 1005 12,5 914 950
1000 1230 1160 1110 12,5 1016 1052
1200 1455 1380 1330 12,5 1219 1256
1400 1675 1590 1535 14.2 1422 1460
1600 1915 1820 1760 16 1626 1666
1800 2115 2020 1960 17,5 1829 1868
2000 2325 2230 2170 17,5 2032 2072
2200 2550 2440 2370 20 2235 2275
2400 2760 2650 2570 22.2 2438 2478
2600 2960 2850 2780 25 2620 2680
2800 3180 3070 3000 25 2820 2882
3000 3405 3290 3210 32 3020 3085
DN А Б К Д E Ф
DN г H К М N р
10 14 2 16 35 6 4
15 14 2 16 38 6 4
20 14 2 18 40 6 4
25 14 2 18 40 6 4
32 18 2 18 42 6 6
40 18 3 18 45 7 6
50 18 3 18 45 8 6
65 18 3 18 45 10 6
80 18 3 20 50 10 6
100 18 3 20 52 12 8
125 18 3 22 55 12 8
150 22 3 22 55 12 10
200 22 3 24 62 16 10
250 22 3 26 68 16 12
300 22 4 26 68 16 12
350 22 4 26 68 16 12
400 26 4 26 72 16 12
450 26 4 28 72 16 12
500 26 4 28 75 16 12
600 30 5 30 82 18 12
700 30 5 35 85 18 12
800 33 5 38 96 18 12
900 33 5 38 99 20 12
1000 36 5 44 105 20 16
1200 39 5 55 132 25 16
1400 42 5 65 143 25 16
1600 48 5 75 159 25 16
1800 48 5 85 175 30 16
2000 48 5 90 186 30 16
2200 56 5 100 202 35 18
2400 56 5 110 218 35 18
2600 56 5 110 224 40 18
2800 56 5 124 244 40 18
3000 62 5 132 257 45 18
DN г H К М N р
DN Кол-во болтов
Диаметр
болтов с шестигранной головкой
Длина
болтов с шестигранной головкой
Диаметр
шпилек
Длина
шпилек
10 4 M12 50 1/2 " 65
15 4 M12 50 1/2 " 65
20 4 M12 55 1/2 " 70
25 4 M12 55 1/2 " 70
32 4 M16 60 5/8 " 80
40 4 M16 60 5/8 " 80
50 4 M16 60 5/8 " 80
65 8 M16 60 5/8 " 80
80 8 M16 65 5/8 " 80
100 8 M16 65 5/8 " 80
125 8 M16 65 5/8 " 85
150 8 M20 70 3/4 " 95
200 8 M20 75 3/4 " 95
250 12 M20 80 3/4 " 100
300 12 M20 80 3/4 " 100
350 16 M20 80 3/4 " 100
400 16 M24 85 7/8 " 110
450 20 M24 90 7/8 " 110
500 20 M24 90 7/8 " 110
600 20 M27 95 1 " 125
700 24 M27 105 1 " 135
800 24 M30 115 1.1/8 " 145
900 28 M30 115 1,1 / 8 " 145
1000 28 M33 130 1¼ " 165
1200 32 M36 155 1,3 / 8 " 195
1400 36 M39 180 1½ " 225
1600 40 M45 205 1¾ " 260
1800 44 M45 225 1¾ " 280
2000 48 M45 235 1¾ " 290
2200 52 M52 265 2 " 325
2400 56 M52 285 2 " 345
2600 60 M52 285 2 " 345
2800 64 M52 310 2 " 370
3000 68 M56 330 2¼ " 400
DN Кол-во болтов
Диаметр
болтов с шестигранной головкой
Длина
болтов с шестигранной головкой
Диаметр
шпилек
Длина
шпилек

Показания:

  • A = Внешний диаметр
  • B = Диаметр окружности болта
  • G = Диаметр отверстий под болты
  • C = Диаметр выступающей поверхности
  • H = высота поднятого лица
  • E = Внешний диаметр шейки
  • K = Толщина фланца
  • M = длина фланца
  • N = Длина правого конца
  • F = Диаметр шейки
  • R = Радиус углов
  • D = Толщина стенки

Общие примечания:

  • Размеры указаны в миллиметрах, если не указано иное.
  • Концы под сварку встык (необходимо указать при заказе) DIN 3239-1-R6 форма кромки 22 по DIN 2559 (DIN EN ISO 9692)

Особенности:

  • Длины болтов с шестигранной головкой, диаметры и длины шпилек рассчитаны автором этого веб-сайта.
  • Все длины рассчитаны без шайб, пружинных шайб и т. Д. И свободной резьбы (равняется 1/3 диаметра болта)
  • Все длины рассчитаны для толщины прокладки 3 мм.
  • Размеры болтов рассчитаны для фланца приварной встык типа 11.Другие типы фланцев могут иметь другой диаметр и толщину отверстий для болтов, так что даже болты могут иметь другие размеры.

Примечание 1: ISO 7005-1 (стальные фланцы) PN 20, 50, 110, 150, 260, 420 предназначены для взаимозаменяемости с фланцами ASME B16.5 и MSS SP-44 - фланцы ISO 7005-1 не являются идентичны фланцам ASME B 16.5 и MSS SP 44, но считаются соответствующими размерам, указанным в ASME B 16.5 и MSS SP 44.

Фланцы ISO 7005-2 (чугун), PN 20, 50, взаимозаменяемы с ANSI / ASME B16.1 (серый чугун) и B 16.42 (высокопрочный чугун), но они не идентичны. Считается, что они соответствуют размерам, указанным в ASME B16.1 (серый чугун) и B 16.42 (высокопрочный чугун).

Примечание 2: ISO PN 2.5, 6 не имеют соответствующего класса ASME, а классы ASME 75, 400 и 800 не имеют соответствующего обозначения ISO PN. Поэтому использование фланцев с такими номинальными характеристиками PN и Class не рекомендуется.

Размеры Фланцы с приварной шейкой (Vorschweiss-Flansche), тип 11, номинальное давление (PN) 25

Другое номинальное давление

DN А Б К Д E Ф
10 90 60 40 2 17.2 28
15 95 65 45 2 21,3 32
20 105 75 58 2,3 26,9 40
25 115 85 68 2,6 33,7 46
32 140 100 78 2.6 42,4 56
40 150 110 88 2,6 48,3 64
50 165 125 102 2,9 60,3 75
65 185 145 122 2,9 76,1 90
80 200 160 138 3.2 88,9 105
100 235 190 162 3,6 114,3 134
125 270 220 188 4 139,7 162
150 300 250 218 4,5 168,3 192
200 360 310 278 6.3 219,1 244
250 425 370 335 7,1 273 298
300 485 430 395 8 323,9 352
350 555 490 450 8 355,6 398
400 620 550 505 8.8 406,4 452
450 670 600 555 8,8 457 500
500 730 660 615 10 508 558
600 845 770 720 11 610 660
700 960 875 820 14.2 711 760
800 1085 990 930 16 813 864
900 1185 1090 1030 17,5 914 968
1000 1320 1210 1140 20 1016 1070
DN А Б К Д E Ф
DN г H К М N р
10 14 2 16 35 6 4
15 14 2 16 38 6 4
20 14 2 18 40 6 4
25 14 2 18 40 6 4
32 18 2 18 42 6 6
40 18 3 18 45 7 6
50 18 3 20 48 8 6
65 18 3 22 52 10 6
80 18 3 24 58 12 8
100 22 3 24 65 12 8
125 26 3 26 68 12 8
150 26 3 28 75 12 10
200 26 3 30 80 16 10
250 30 3 32 88 18 12
300 30 4 34 92 18 12
350 33 4 38 100 20 12
400 36 4 40 110 20 12
450 36 4 46 110 20 12
500 36 4 48 125 20 12
600 39 5 48 125 20 12
700 42 5 50 129 20 12
800 48 5 53 138 22 12
900 48 5 57 148 24 12
1000 56 5 63 160 24 16
DN г H К М N р
DN Кол-во болтов
Диаметр
болтов с шестигранной головкой
Длина
болтов с шестигранной головкой
Диаметр
шпилек
Длина
шпилек
10 4 M12 50 1/2 " 65
15 4 M12 50 1/2 " 65
20 4 M12 55 1/2 " 70
25 4 M12 55 1/2 " 70
32 4 M16 60 5/8 " 80
40 4 M16 60 5/8 " 80
50 4 M16 65 5/8 " 80
65 8 M16 65 5/8 " 85
80 8 M16 70 5/8 " 90
100 8 M20 75 3/4 " 95
125 8 M24 85 7/8 " 110
150 8 M24 90 7/8 " 115
200 12 M24 90 7/8 " 115
250 12 M27 100 1 " 130
300 16 M27 105 1 " 130
350 16 M30 115 1.1/8 " 145
400 16 M33 120 1¼ " 160
450 20 M33 135 1¼ " 170
500 20 M33 140 1¼ " 175
600 20 M36 140 1,3 / 8 " 180
700 24 M39 150 1½ " 195
800 24 M45 160 1¾ " 215
900 28 M45 170 1¾ " 220
1000 28 M52 190 2 " 250
DN Кол-во болтов
Диаметр
болтов с шестигранной головкой
Длина
болтов с шестигранной головкой
Диаметр
шпилек
Длина
шпилек

Показания:

  • A = Внешний диаметр
  • B = Диаметр окружности болта
  • G = Диаметр отверстий под болты
  • C = Диаметр выступающей поверхности
  • H = высота поднятого лица
  • E = Внешний диаметр шейки
  • K = Толщина фланца
  • M = длина фланца
  • N = Длина правого конца
  • F = Диаметр шейки
  • R = Радиус углов
  • D = Толщина стенки

Общие примечания:

  • Размеры указаны в миллиметрах, если не указано иное.
  • Концы под сварку встык (необходимо указать при заказе) DIN 3239-1-R6 форма кромки 22 по DIN 2559 (DIN EN ISO 9692)

Особенности:

  • Длины болтов с шестигранной головкой, диаметры и длины шпилек рассчитаны автором этого веб-сайта.
  • Все длины рассчитаны без шайб, пружинных шайб и т. Д. И свободной резьбы (равняется 1/3 диаметра болта)
  • Все длины рассчитаны для толщины прокладки 3 мм.
  • Размеры болтов рассчитаны для фланца приварной встык типа 11.Другие типы фланцев могут иметь другой диаметр и толщину отверстий для болтов, так что даже болты могут иметь другие размеры.

Примечание 1: ISO 7005-1 (стальные фланцы) PN 20, 50, 110, 150, 260, 420 предназначены для взаимозаменяемости с фланцами ASME B16.5 и MSS SP-44 - фланцы ISO 7005-1 не являются идентичны фланцам ASME B 16.5 и MSS SP 44, но считаются соответствующими размерам, указанным в ASME B 16.5 и MSS SP 44.

Фланцы ISO 7005-2 (чугун), PN 20, 50, взаимозаменяемы с ANSI / ASME B16.1 (серый чугун) и B 16.42 (высокопрочный чугун), но они не идентичны. Считается, что они соответствуют размерам, указанным в ASME B16.1 (серый чугун) и B 16.42 (высокопрочный чугун).

Примечание 2: ISO PN 2.5, 6 не имеют соответствующего класса ASME, а классы ASME 75, 400 и 800 не имеют соответствующего обозначения ISO PN. Поэтому использование фланцев с такими номинальными характеристиками PN и Class не рекомендуется.

Размеры стальных фланцев DN80-3 "

Нет доступных переводов.


Размеры стальных фланцев DN 80 - 3 "


n ° - количество отверстий
dia - диаметр болтов

Фланец стандартный PN
Рейтинг
D К L диаметр с d f
UNI 2223
DIN 2501
BS 4504
NF E 29-203 *
ISO / DIS 7005-1.2 *
2,5-6 190 150 18 4 M16 18 128 3
10 200 160 18 8 M16 20 138 3
16 200 160 18 8 M16 20 138 3
25 200 160 18 8 M16 24 138 3
40 200 160 18 8 M16 24 138 3
64 215 170 22 8 M20 28 130
3
100 265 210 26 8 M24 32 130
3
ISO / DIS 7005-1.2
NF E 29-203
20 190 152,5 18 4 M16 24 127 2
50 210 168,5
22 8 M20 29 127 2
100 210 168,5 22 8 M20 32 127 7 **
ANSI B 16.5
BS 1560
150 7,50
(190,5)
6,00
(152,4)
0,75
(19,0)
4 0,62
(15,9)
0,94
(23,8)
5,00
(127,0)
0,06
(1,6)
300 8,25
(209,5)
6,62
(168,3)
0,88
(22,2)
8 0,75
(19,0)
1,12
(28,6)
5,00
(127,0)
0,06
(1,6)
400 8,25
(209,5)
6,62
(168,3)
0,88
(22,2)
8 0,75
(19,0)
1,25
(31,7)
5,00
(127,0)
0,25 **
(6,4)
600 8,25
(209,5)
6,62
(168,3)
0,88
(22,2)
8 0,75
(19,0)
1,25
(31,7)
5,00
(127,0)
0,25 **
(6,4)
900 9,50
(241,3)
7,50
(190,5)
1,00
(25,4)
8 0,88
(22,2)
1,50
(38,1)
5,00
(127,0)
0,25 **
(6,4)
BS 10
AS 2129
A
(184,1)

(146,0)
11/16
(17,5)
4
(15,9)

(9,5)
D
(184,1)

(146,0)
11/16
(17,5)
4
(15,9)
9/16
(14,3)
E
(184,1)

(146,0)
11/16
(17,5)
4
(15,9)
9/16
(14,3)
F 8
(203,2)

(165,1)
11/16
(17,5)
8
(15,9)

(15,9)
H 8
(203,2)

(165,1)
11/16
(17,5)
8
(15,9)

(22,2)
5,00
(127,0)
1/16
(1.6)
Дж 8
(203,2)

(165,1)

(22,2)
8 ¾
(19,0)

(31,8)
5,00
(127,0)
1/16
(1,6)
Примечание - Размеры фланцев ANSI - BS -AS указаны в дюймах; остальные указаны в мм (в скобках указаны размеры в дюймах)
* Только для номиналов 2,5-6-10-16-25-40
** Добавляется к толщине C фланца

Размеры надвижного фланца - от класса 150 до класса 1500

Размеры накладного фланца указаны в ASME B16.5 - который охватывает фланцы труб и фланцевые фитинги для размеров от NPS от ½ до 24 дюймов, для размеров от 26 до 60 дюймов выше, он должен соответствовать ASME B16.47.

Во время размерного контроля накладок на фланце следует проверить

  • Внешний и внутренний диаметр корпуса
  • Диаметр круга под болт и диаметр отверстия под болт
  • Длина ступицы
  • Прямолинейность и соосность отверстия под болт

Размеры надвижного фланца, класс 150

Размер в дюймах Размер в мм Внешний диаметр. Фланец толстый. Ступица OD Длина фланца RF Dia. RF Высота PCD Отверстие под головку Количество болтов Размер болта UNC Длина машинного болта RF Длина шпильки Размер отверстия Размер шпильки ISO Масса, кг
A B С D E F G H
1/2 15 90 9.6 30 14 34,9 2 60,3 22,2 4 1/2 50 55 5/8 M14 0,8
3/4 20 100 11,2 38 14 42,9 2 69,9 27.7 4 1/2 50 65 5/8 M14 0,9
1 25 110 12,7 49 16 50,8 2 79,4 34,5 4 1/2 55 65 5/8 M14 0.9
1 1/4 32 115 14,3 59 19 63,5 2 88,9 43,2 4 1/2 55 70 5/8 M14 1,4
1 1/2 40 125 15,9 65 21 73 2 98.4 49,5 4 1/2 65 70 5/8 M14 1,4
2 50 150 17,5 78 24 92,1 2 120,7 61,9 4 5/8 70 85 3/4 M16 2.3
2 1/2 65 180 20,7 90 27 104,8 2 139,7 74,6 4 5/8 75 90 3/4 M16 3,2
3 80 190 22,3 108 29 127 2 152.4 90,7 4 5/8 75 90 3/4 M16 3,7
3 1/2 90 215 22,3 122 30 139,7 2 177,8 103,4 8 5/8 75 90 3/4 M16 5
4 100 230 22.3 135 32 157,2 2 190,5 116,1 8 5/8 75 90 3/4 M16 5,9
5 125 255 22,3 164 35 185,7 2 215,9 143.8 8 3/4 85 95 7/8 M20 6,8
6 150 280 23,9 192 38 215,9 2 241,3 170,7 8 3/4 85 100 7/8 M20 8.6
8 200 345 27 246 43 269,9 2 298,5 221,5 8 3/4 90 110 7/8 M20 13,7
10 250 405 28,6 305 48 323.8 2 362 276,2 12 7/8 100 115 1 M24 19,5
12 300 485 30,2 365 54 381 2 431,8 327 12 7/8 100 120 1 M24 29
14 350 535 33.4 400 56 412,8 2 476,3 359,2 12 1 115 135 1 1/8 M27 41
16 400 595 35 457 62 469,9 2 539,8 410.5 16 1 115 135 1 1/8 M27 54
18 450 635 38,1 505 67 533,4 2 577,9 461,8 16 1 1/8 125 145 1 1/4 M30 59
20 500 700 41.3 559 71 584,2 2 635 513,1 20 1 1/8 140 160 1 1/4 M30 75
24 600 815 46,1 663 81 692,2 2 749,3 616 20 1 1/4 150 170 1 3/8 M33 100

Размеры надвижного фланца, класс 300

Размер в дюймах Размер в мм Внешний диаметр. Фланец толстый. Ступица OD Длина фланца RF Dia. RF Высота PCD Отверстие под головку Количество болтов Размер болта UNC Длина машинного болта RF Длина шпильки Размер отверстия Размер шпильки ISO Масса, кг
A B С D E F G H
1/2 15 95 12.7 38 21 34,9 2 66,7 22,2 4 1/2 55 65 5/8 M14 1,2
3/4 20 115 14,3 48 24 42,9 2 82,6 27.7 4 5/8 65 75 3/4 M16 1,4
1 25 125 15,9 54 25 50,8 2 88,9 34,5 4 5/8 65 75 3/4 M16 1.4
1 1/4 32 135 17,5 64 25 63,5 2 98,4 43,2 4 5/8 70 85 3/4 M16 1,8
1 1/2 40 155 19,1 70 29 73 2 114.3 49,5 4 3/4 75 90 7/8 M20 2,7
2 50 165 20,7 84 32 92,1 2 127 61,9 8 5/8 75 90 3/4 M16 3.2
2 1/2 65 190 23,9 100 37 104,8 2 149,2 74,6 8 3/4 85 100 7/8 M20 4,6
3 80 210 27 117 41 127 2 168.3 90,7 8 3/4 90 110 7/8 M20 5,9
3 1/2 90 230 28,6 133 43 139,7 2 184,2 103,4 8 3/4 95 110 7/8 M20 7.7
4 100 255 30,2 146 46 157,2 2 200 116,8 8 3/4 95 115 7/8 M20 10
5 125 280 33,4 178 49 185.7 2 235 144,4 8 3/4 110 120 7/8 M20 12,7
6 150 320 35 206 51 215,9 2 269,9 171,4 12 3/4 110 120 7/8 M20 17.7
8 200 380 39,7 260 60 269,9 2 330,2 222,2 12 7/8 120 140 1 M24 26
10 250 445 46,1 321 65 323.8 2 387,4 277,4 16 1 140 160 1 1/8 M27 36
12 300 520 49,3 375 71 381 2 450,8 328,2 16 1 1/8 145 170 1 1/4 M30 52
14 350 585 52.4 425 75 412,8 2 514,4 360,2 20 1 1/8 160 180 1 1/4 M30 75
16 400 650 55,6 483 81 469,9 2 571.5 411,2 20 1 1/4 165 190 1 3/8 M33 86
18 450 710 58,8 533 87 533,4 2 628,6 462,3 24 1 1/4 170 195 1 3/8 M33 113
20 500 775 62 587 94 584.2 2 685,8 514,4 24 1 1/4 185 205 1 3/8 M33 143
24 600 915 68,3 702 105 692,2 2 812,8 616 24 1 1/2 205 230 1 5/8 M39 216

Размеры съемного фланца, класс 400

Размер в дюймах Размер в мм Внешний диаметр. Толщина фланца Ступица OD Длина фланца RF Dia. RF Высота PCD Отверстие под головку Количество болтов Размер болта UNC RF Длина шпильки Размер отверстия Размер шпильки ISO Масса, кг
A B С D E F G H
1/2 15 95 14.3 38 22 34,9 7 66,7 22,2 4 1/2 75 5/8 M14 1,3
3/4 20 115 15,9 48 25 42,9 7 82,6 27,7 4 5/8 90 3/4 M16 1.5
1 25 125 17,5 54 27 50,8 7 88,9 34,5 4 5/8 90 3/4 M16 1,8
1 1/4 32 135 20,7 64 29 63.5 7 98,4 43,2 4 5/8 95 3/4 M16 2,3
1 1/2 40 155 22,3 70 32 73 7 114,3 49,5 4 3/4 110 7/8 M20 3.2
2 50 165 25,4 84 37 92,1 7 127 61,9 8 5/8 110 3/4 M16 4,1
2 1/2 65 190 28,6 100 41 104.8 7 149,2 74,6 8 3/4 120 7/8 M20 5,9
3 80 210 31,8 117 46 127 7 168,3 90,7 8 3/4 125 7/8 M20 7.3
4 100 255 35 146 51 157,2 7 200 116,1 8 7/8 140 1 M24 11,8
5 125 280 38,1 178 54 185.7 7 235 143,8 8 7/8 145 1 M24 14,1
6 150 320 41,3 206 57 215,9 7 269,9 170,7 12 7/8 150 1 M24 20
8 200 380 47.7 260 68 269,9 7 330 221,5 12 1 170 1 1/8 M27 31
10 250 445 54 321 73 323,8 7 387,4 276,2 16 1 1/8 190 1 1/4 M30 42
12 300 520 57.2 375 79 381 7 450,8 327 16 1 1/4 205 1 3/8 M33 59
14 350 585 60,4 425 84 412,8 7 514,4 359,2 20 1 1/4 210 1 3/8 M33 82
16 400 650 63.5 483 94 469,9 7 571,5 410,5 20 1 3/8 220 1 1/2 M36 107
18 450 710 66,7 533 98 533,4 7 628,6 461.8 24 1 3/8 230 1 1/2 M36 130
20 500 775 69,9 587 102 584,2 7 685,8 513,1 24 1 1/2 240 1 3/4 M39 157
24 600 915 76.2 702 114 692,2 7 812,8 616 24 1 3/4 265 1 7/8 M45 232

Размеры съемного фланца, класс 600

Размер в дюймах Размер в мм Внешний диаметр. Толщина фланца Ступица OD Длина фланца RF Dia. RF Высота PCD Отверстие под головку Количество болтов Размер болта UNC RF Длина шпильки Размер отверстия Размер шпильки ISO Масса, кг
A B С D E F G H
1/2 15 95 14.3 38 22 34,9 7 66,7 22,2 4 1/2 75 5/8 M14 1,3
3/4 20 115 15,9 48 25 42,9 7 82,6 27,7 4 5/8 90 3/4 M16 1.4
1 25 125 17,5 54 27 50,8 7 88,9 34,5 4 5/8 90 3/4 M16 1,8
1 1/4 32 135 20,7 64 29 63.5 7 98,4 43,2 4 5/8 95 3/4 M16 2,3
1 1/2 40 155 22,3 70 32 73 7 114,3 49,5 4 3/4 110 7/8 M20 3.2
2 50 165 25,4 84 37 92,1 7 127 61,9 8 5/8 110 3/4 M16 4,1
2 1/2 65 190 28,6 100 41 104.8 7 149,2 74,6 8 3/4 120 7/8 M20 5,9
3 80 210 31,8 117 46 127 7 168,3 90,7 8 3/4 125 7/8 M20 7.3
4 100 275 38,1 152 54 157,2 7 215,9 116,1 8 7/8 145 1 M24 16,8
5 125 330 44,5 189 60 185.7 7 266,7 143,8 8 1 165 1 1/8 M27 29
6 150 355 47,7 222 67 215,9 7 292,1 170,7 12 1 170 1 1/8 M27 36
8 200 420 55.6 273 76 269,9 7 349,2 221,5 12 1 1/8 190 1 1/4 M30 52
10 250 510 63,5 343 86 323,8 7 431,8 276.2 16 1 1/4 215 1 3/8 M33 77
12 300 560 66,7 400 92 381 7 489 327 20 1 1/4 220 1 3/8 M33 91
14 350 605 69.9 432 94 412,8 7 527 359,2 20 1 3/8 235 1 1/2 M36 105
16 400 685 76,2 495 106 469,9 7 603,2 410.5 20 1 1/2 255 1 5/8 M39 150
18 450 745 82,6 546 117 533,4 7 654 461,8 20 1 5/8 275 1 3/4 M42 182
20 500 815 88.9 610 127 584,2 7 723,9 513,1 24 1 5/8 285 1 3/4 M42 232
24 600 940 101,6 718 140 692,2 7 838,2 616 24 1 7/8 330 2 M48 332

Размеры надвижного фланца, класс 900

Размер в дюймах Размер в мм Внешний диаметр. Толщина фланца Ступица OD Длина фланца RF Dia. RF Высота PCD Отверстие под головку Количество болтов Размер болта UNC RF Длина шпильки Размер отверстия Размер шпильки ISO Масса, кг
A B С D E F G H
1/2 15 120 22.3 38 32 34,9 7 82,6 22,2 4 3/4 110 7/8 M20 1,8
3/4 20 130 25,4 44 35 42,9 7 88,9 27,7 4 3/4 115 7/8 M20 2.3
1 25 150 28,6 52 41 50,8 7 101,6 34,5 4 7/8 125 1 M24 3,6
1 1/4 32 160 28,6 64 41 63.5 7 111,1 43,2 4 7/8 125 1 M24 4,1
1 1/2 40 180 31,8 70 44 73 7 123,8 49,5 4 1 140 1 1/8 M27 5.5
2 50 215 38,1 105 57 92,1 7 165,1 61,9 8 7/8 145 1 M24 11,5
2 1/2 65 245 41,3 124 64 104.8 7 190,5 74,6 8 1 160 1 1/8 M27 16,5
3 80 240 38,1 127 54 127 7 190,5 90,7 8 7/8 145 1 M24 12
4 100 290 44.5 159 70 157,2 7 235 116,1 8 1 1/8 170 1 1/4 M30 24
5 125 350 50,8 190 79 185,7 7 279,4 143,8 8 1 1/4 190 1 3/8 M33 38
6 150 380 55.6 235 86 215,9 7 317,5 170,7 12 1 1/8 190 1 1/4 M30 50
8 200 470 63,5 298 102 269,9 7 393,7 221.5 12 1 3/8 220 1 1/2 M36 78
10 250 545 69,9 368 108 323,8 7 469,9 276,2 16 1 3/8 235 1 1/2 M36 112
12 300 610 79.4 419 117 381 7 533,4 327 20 1 3/8 255 1 1/2 M36 148
14 350 640 85,8 451 130 412,8 7 558,8 359.2 20 1 1/2 275 1 5/8 M39 182
16 400 705 88,9 508 133 469,9 7 616 410,5 20 1 5/8 285 1 3/4 M42 193
18 450 785 101.6 565 152 533,4 7 685,8 461,8 20 1 7/8 325 2 M48 258
20 500 855 108 622 159 584,2 7 749,3 513.1 20 2 350 2 1/8 M52 317
24 600 1040 139,7 749 203 692,2 7 901,7 616 20 2 1/2 440 2 5/8 M64 608

, класс 1500, размеры съемного фланца

Размер в дюймах Размер в мм Внешний диаметр. Толщина фланца Ступица OD Длина фланца RF Dia. RF Высота PCD Отверстие под головку Количество болтов Размер болта UNC RF Длина шпильки Размер отверстия Размер шпильки ISO Масса, кг
A B С D E F G H
1/2 15 120 22.3 38 32 34,9 7 82,6 22,2 4 3/4 110 7/8 M20 1,8
3/4 20 130 25,4 44 35 42,9 7 88,9 27,7 4 3/4 115 7/8 M20 2.3
1 25 150 28,6 52 41 50,8 7 101,6 34,5 4 7/8 125 1 M24 3,7
1 1/4 32 160 28,6 64 41 63.5 7 111,1 43,2 4 7/8 125 1 M24 4,1
1 1/2 40 180 31,8 70 44 73 7 123,8 49,5 4 1 140 1 1/8 M27 5.5
2 50 215 38,1 105 57 92,1 7 165,1 61,9 8 7/8 145 1 M24 9,8
2 1/2 65 245 41,3 124 64 104.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
