Фланцы стальные приварные встык ГОСТ 12821-80

Краткие технические характеристики:



Условное давление, PN (Ру), Мпа

0,1-0,6

1,0-6,3

10

16

20

Условный диаметр, Dу, мм

10-1600

10-1200

10-400

15-300

15-250

Температура среды

От минус 253 до плюс 600°

Материал

сталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т

Стальные приварные встык фланцы трубопроводов и соединительных частей, а также присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Ру от 0,1 до 20 МПа.

Фланцы изготавливаются с уплотнительными поверхностями исполнения 1,2,3,4,5,6,7,8 и 9 с присоединительными размерами по ГОСТ 12815-80.

Пример условного обозначения при заказе круглого стального приварного встык фланца Dу 100 мм на Ру 1,6 МПа(16,0 атм) из стали 20 исполнения 1(с соединительным выступом):

Фланец стальной ГОСТ 12821-80 1-100-16 ст.20 .

PN = 1,0 МПа (10 кгс/см 2 )

  D у,
мм

  D, мм
  D 1 , мм
  d , мм
  Dm , мм
  Dn , мм
  d 1 , мм
  b , мм
  h 4 , мм
  к-воотв.
 n
 , шт.
  Масса, кг
15956514301912103340,58
201057528261812360,87
2511585453325381,05
321351001855393113401,54
40
145110624638421,83
501601257658492,26
6518014594776615453,17
801951601059078473,67
10021518012811096174884,7
12524521015613512119576,71
150280240221801611468,17
2003352952402222025811,35
25039035029027825421601214,64
3004404003453303032218,66
3505004604003823511624
4005655152644543239830
50067062055053550124652039,2
6007807253065063660248,8
80010109503385082679227752487,24
10001220116010501028992298028119,19
12001455138039125612281192339032179,91

 Фланец стальной ГОСТ 12821-80

PN = 1,6 МПа (16 кгс/см 2 )

  Dу, мм

  D, мм
   D 1 , мм
   d, мм
   Dm, мм
   Dn, мм
  d 1 , мм
   b, мм
  h 4 , мм
   к-во отв.
 n, шт.
   Масса, кг
15956514301912123340,68
2010575382618360,87
2511585453325381,05
321351001855393113401,54
40145110644638421,85
50160125765849452,28
6518014594776615473,19
80195160110907817504,21
1002151801301109684,9
125245210156135121
19
576,75
150280240221801611468,3
20033529524022220221581211,79
25040535526292278254236517,36
300460410346330303246622,76
35052047040038235128701632,04
40058052530450432398327543
5007106503355953550138902070,97
600840770396606366024199,3
8001020950850826792459524130,57
10001255117045106010289924911028203,39
120014851390521268122811925112532284,94



PN = 2,5 МПа (25 кгс/см 2 )

  D у , мм

   D, мм
   D 1 , мм
  d , мм
   Dm , мм
   Dn , мм
   d 1 , мм
   b , мм
   h 4 , мм
   к-воотв.
n
 , шт.
   Масса, кг
15956514301912143340,79
2010575382618340,97
2511585453325361,18
321351001856393116431,83
40145110644638452,19
50160125765849172,78
65180145967766195083,71
801951601109078524,44
100230190221321109621586,51
1252702202616013512123659,41
150300250186161146256812,52
20036031024522220227751217,44
250425370303002782542924,4
30048543035233030332801633,29
35055049033406382351368546,57
4006105504644323984010064,81
50073066039570535500442088,91
60084077067063660049115123,7
8001075990458748267905513524213,9
10001315121056108410289925915028312,12
1200152514201288122811926216032387,5



PN = 4,0 МПа (40 кгс/см 2 )

  D у , мм

   D, мм
   D 1 , мм
   d , мм
   Dm , мм
   Dn , мм
   d 1 , мм
  b , мм
    h 4 , мм
   к-воотв.
 n
 , шт.
   Масса, кг
15956514301912143340,79
2010575382618340,97
2511585453325361,18
321351001856393116431,83
40145110644638452,19
50160125765848172,81
65180145967766195083,71
80195160112907821554,8
100230190221381109623657,4
125270220261601351202510
150300250186161145276813,03
2003753203025022220035851224,44
25044538533310278252399837,59
300510450368330301421121657,1
3505705104813823514811670,34
4006555853948043239854135106,76
500755670455805354955814020132,33
60089079552686636595180,95
80011351030569088267957119024343,69
100013601250114010289957723528540,75
120015751460621350122811958025032690,59



PN = 6,3 МПа (63 кгс/см 2 )

   D у , мм

   D, мм
   D 1 , мм
    d , мм
    Dm , мм
    Dn , мм
   d 1 , мм
    b , мм
  h 4 , мм
   к-воотв.
n
 , шт.
   Масса, кг
151057514381912164641,15
20125901848621818541,8
2513510052332520562,3
321501102264393121602,94
40165125744637653,75
5017513586584723674,63
652001601067764257286,29
802101701209077277,22
1002502002614011094297710,71
12529524030172135118339517,13
150340280332061611423510524,6
200405345264222198411101236,6
250470400393162782464511550,89
300530460370330294501201668,15
350595525394303823425614098,68
4006705854548443238662155135,8
500800705525945354856616520192,74
6009258205670463658571180269,27
80011651050629208267858522524463,87
10001415129070116010289859228028980,6
1200166515307813861228118595315321263,72



PN = 10,0 МПа (100 кгс/см 2 )

   D у , мм

   D, мм
   D 1 , мм
   d , мм
   Dm , мм
   Dn , мм
   d 1 , мм
   b , мм
   h 4 , мм
   к-воотв.
 n
 , шт.
   Масса, кг
151057514381912184641,26
20125901848261820511,98
2513510052332522562,48
3215011022643931603,05
4016512576463723674,06
501951452686584525686,03
652201701107762298088,52
80230180124907531879,91
1002652103014611092359714,65
125310250331801351123911223,32
150350290214161136431251232,87
200240360392762221905114054,24
2505004303402782365716085,24
300585500454003302486618016127,78
3506555605246038233272195170,94
40071562051043237676200216,86

Вернуться в раздел

www.hitarm.ru

Фланцы стальные приварные встык | СамараСпецРемКомплект

Фланцы стальные приварные встык ГОСТ 12821-80.

Настоящий стандарт распространяется на стальные приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров.

Тех. характеристики:

Ру от 0,1 до 20,0 Мпа (от 1 до 200 кгс/см2), температура среды от минус 253 до плюс 600 С.

Материалы изготовления:

Стали марки Ст3сп не ниже 2-й категории по ГОСТ 380-94; 20, 25 по ГОСТ 1050-88; 09Г2С по ГОСТ 19281-89; 10Г2 по ГОСТ 4543-71; 15Х5М по ГОСТ 4543-71; 12Х18Н9Т по ГОСТ 5632-72; 15Х18Н12С4ТЮ(типа ЭИ-654) по ГОСТ 5632-72, 06ХН28МДТ(типа ЭИ-945) по ГОСТ 5632-72, 10Х17Н13М3Т(типа ЭИ-432) по ГОСТ 5632-72

Температура применения деталей, изготовленных из стали марки Ст3сп, 20, 25 - от минус 40°С до плюс 425°С; 09Г2С, 10Г2 - от минус 70°С до плюс 350°С; 15Х5М - от минус 40°С до плюс 450°С, 12Х18Н9Т - от минус 80°С до плюс 600°С; 15Х18Н12С4ТЮ - от минус 40°С до плюс 300°С, 06ХН28МДТ - от минус 70°С до плюс 400°С;10Х17Н13М3Т - от минус 253°С до плюс 600°С.

Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1 (кроме фланцев на Ру 10,0; 16.0; и 20,0 МПа), 2, 3, 4, 5, 6, 7, 8,9 и присоединительными размерами по ГОСТ 12815-80.

Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортирование - по ГОСТ 12816-80.

Примечание: ГОСТ 12821-80 введен взамен ГОСТ 12829-67-ГОСТ 12833-67, ГОСТ 12835-67 и ГОСТ 1260-67.

Обозначение изделия

Условное давление Ру,

Размеры, мм

n, к-во отв.,

Масса, кг

МПа (кгс/см2)

d1

b

h5

Dm

Dn

шт

1 - 15 - 6

0,6 (6)

12

10

28

28

19

4

0.40

1 - 20 - 6

0,6 (6)

18

10

30

36

26

4

0.53

1 - 25 - 6

0,6 (6)

25

12

30

42

33

4

0.76

1 - 32 - 6

0,6 (6)

31

12

33

50

39

4

1.10

1 - 40 - 6

0,6 (6)

38

12

35

60

46

4

1.36

1 - 50 - 6

0,6 (6)

49

12

35

70

58

4

1.53

1 - 65 - 6

0,6 (6)

66

12

35

88

77

4

1.97

1 - 80 - 6

0,6 (6)

78

13

37

102

90

4

2.76

1 - 100 - 6

0,6 (6)

96

13

38

122

110

4

3.35

1 - 125 - 6

0,6 (6)

121

15

40

148

135

8

4.66

1 - 150 - 6

0,6 (6)

146

15

43

172

161

8

5.37

1 - 200 - 6

0,6 (6)

202

17

50

235

222

8

8.37

1 - 250 - 6

0,6 (6)

254

18

50

288

278

12

10.99

1 - 300 - 6

0,6 (6)

303

18

50

340

330

12

14.82

1 - 350 - 6

0,6 (6)

351

18

50

390

382

12

17.69

1 - 400 - 6

0,6 (6)

398

18

50

440

432

16

20.55

1 - 500 - 6

0,6 (6)

501

19

50

545

535

16

26.63

1 - 600 - 6

0,6 (6)

602

19

55

650

636

20

35.79

1 - 800 - 6

0,6 (6)

792

19

60

844

826

24

56.17

1 - 15 - 10

1,0 (10)

12

10

33

30

19

4

0.58

1 - 20 - 10

1,0 (10)

18

12

36

28

26

4

0.87

1 - 25 - 10

1,0 (10)

25

12

38

45

33

4

1.05

1 - 32 - 10

1,0 (10)

31

13

40

55

39

4

1.54

1 - 40 - 10

1,0 (10)

38

13

42

62

46

4

1.83

1 - 50 - 10

1,0 (10)

49

13

42

76

58

4

2.26

1 - 65 - 10

1,0 (10)

66

15

45

94

77

4

3.17

1 - 80 - 10

1,0 (10)

78

15

47

105

90

4

3.67

1 - 100 - 10

1,0 (10)

96

17

48

128

110

8

4.70

1 - 125 - 10

1,0 (10)

121

19

57

156

135

8

6.71

1 - 150 - 10

1,0 (10)

146

19

57

180

161

8

8.17

1 - 200 - 10

1,0 (10)

202

19

58

240

222

8

11.35

1 - 250 - 10

1,0 (10)

254

21

60

290

278

12

14.64

1 - 300 - 10

1,0 (10)

303

22

60

345

330

12

18.66

1 - 350 - 10

1,0 (10)

351

22

60

400

382

16

24.00

1 - 400 - 10

1,0 (10)

398

22

60

445

432

16

30.00

1 - 500 - 10

1,0 (10)

501

24

65

550

535

20

39.20

1 - 600 - 10

1,0 (10)

602

24

65

650

636

20

48.80

1 - 700 - 10

1,0 (10)

692

25

65

744

726

24

65.26

1 - 800 - 10

1,0 (10)

792

27

75

850

826

24

87.24

1 - 15 - 16

1,6 (16)

12

12

33

30

19

4

0.68

1 - 20 - 16

1,6 (16)

18

12

36

38

26

4

0.87

1 - 25 - 16

1,6 (16)

25

12

38

45

33

4

1.05

1 - 32 - 16

1,6 (16)

31

13

40

55

39

4

1.54

1 - 40 - 16

1,6 (16)

38

13

42

64

46

4

1.85

1 - 50 - 16

1,6 (16)

49

13

45

76

58

4

2.28

1 - 65 - 16

1,6 (16)

66

15

47

94

77

4

3.19

1 - 80 - 16

1,6 (16)

78

17

50

110

90

4

4.21

1 - 100 - 16

1,6 (16)

96

17

50

130

110

8

4.90

1 - 125 - 16

1,6 (16)

121

19

57

156

135

8

6.75

1 - 150 - 16

1,6 (16)

146

19

57

180

161

8

8.30

1 - 200 - 16

1,6 (16)

202

21

58

240

222

12

11.79

1 - 250 - 16

1,6 (16)

254

23

65

292

278

12

17.36

1 - 300 - 16

1,6 (16)

303

24

66

346

330

12

22.76

1 - 350 - 16

1,6 (16)

351

28

70

400

382

16

32.04

1 - 400 - 16

1,6 (16)

398

32

75

450

432

16

43.00

1 - 500 - 16

1,6 (16)

501

38

90

559

535

20

70.97

1 - 600 - 16

1,6 (16)

602

41

90

660

636

20

99.30

1 - 700 - 16

1,6 (16)

692

43

95

750

726

24

105.90

1 - 800 - 16

1,6 (16)

792

45

95

850

826

24

130.57

1 - 15 - 25

2,5 (25)

12

14

33

30

19

4

0.79

1 - 20 - 25

2,5 (25)

18

14

34

38

26

4

0.97

1 - 25 - 25

2,5 (25)

25

14

36

45

33

4

1.18

1 - 32 - 25

2,5 (25)

31

16

43

56

39

4

1.83

1 - 40 - 25

2,5 (25)

38

16

45

64

46

4

2.19

1 - 50 - 25

2,5 (25)

49

17

45

76

58

4

2.78

1 - 65 - 25

2,5 (25)

66

19

50

96

77

8

3.71

1 - 80 - 25

2,5 (25)

78

19

52

110

90

8

4.44

1 - 100 - 25

2,5 (25)

96

21

58

132

110

8

6.51

1 - 125 - 25

2,5 (25)

121

23

65

160

135

8

9.41

1 - 150 - 25

2,5 (25)

146

25

68

186

161

8

12.52

1 - 200 - 25

2,5 (25)

202

27

75

245

222

12

17.44

1 - 250 - 25

2,5 (25)

254

29

75

300

278

12

24.40

1 - 300 - 25

2,5 (25)

303

32

80

352

330

16

33.29

1 - 350 - 25

2,5 (25)

351

36

85

406

382

16

46.57

1 - 400 - 25

2,5 (25)

398

40

100

464

432

16

64.81

1 - 500 - 25

2,5 (25)

500

44

100

570

535

20

88.91

1 - 600 - 25

2,5 (25)

600

49

115

670

636

20

123.70

1 - 700 - 25

2,5 (25)

690

53

125

766

726

24

166.81

1 - 800 - 25

2,5 (25)

790

55

135

874

826

24

213.90

1 - 15 - 40

4,0 (40)

12

14

33

30

19

4

0.79

1 - 20 - 40

4,0 (40)

18

14

34

38

26

4

0.97

1 - 25 - 40

4,0 (40)

25

14

36

45

33

4

1.18

1 - 32 - 40

4,0 (40)

31

16

43

56

39

4

1.83

1 - 40 - 40

4,0 (40)

38

16

45

64

46

4

2.19

1 - 50 - 40

4,0 (40)

48

17

45

76

58

4

2.81

1 - 65 - 40

4,0 (40)

66

19

50

96

77

8

3.71

1 - 80 - 40

4,0 (40)

78

21

55

112

90

8

4.80

1 - 100 - 40

4,0 (40)

96

23

65

138

110

8

7.40

1 - 125 - 40

4,0 (40)

120

25

65

160

135

8

10.00

1 - 150 - 40

4,0 (40)

145

27

68

186

161

8

13.03

1 - 200 - 40

4,0 (40)

200

35

85

250

222

12

24.44

1 - 250 - 40

4,0 (40)

252

39

98

310

278

12

37.59

1 - 300 - 40

4,0 (40)

301

42

112

368

330

16

57.10

1 - 350 - 40

4,0 (40)

351

48

116

481

382

16

70.34

1 - 400 - 40

4,0 (40)

398

54

135

480

432

16

106.76

1 - 500 - 40

4,0 (40)

495

58

140

580

535

20

132.33

1 - 600 - 40

4,0 (40)

595

58

140

686

636

20

180.95

1 - 700 - 40

4,0 (40)

695

63

160

790

726

24

228.25

1 - 800 - 40

4,0 (40)

795

71

190

908

826

24

343.69

1 - 15 - 63

6,3 (63)

12

16

46

38

19

4

1.15

1 - 20 - 63

6,3 (63)

18

18

54

48

62

4

1.80

1 - 25 - 63

6,3 (63)

25

20

56

52

33

4

2.30

1 - 32 - 63

6,3 (63)

31

21

60

64

39

4

2.94

1 - 40 - 63

6,3 (63)

37

21

65

74

46

4

3.75

1 - 50 - 63

6,3 (63)

47

23

67

86

58

4

4.63

1 - 65 - 63

6,3 (63)

64

25

72

106

77

8

6.29

1 - 80 - 63

6,3 (63)

77

27

72

120

90

8

7.22

1 - 100 - 63

6,3 (63)

94

29

77

140

110

8

10.71

1 - 125 - 63

6,3 (63)

118

33

95

172

135

8

17.13

1 - 150 - 63

6,3 (63)

142

35

105

206

161

8

24.60

1 - 200 - 63

6,3 (63)

198

41

110

264

222

12

36.60

1 - 250 - 63

6,3 (63)

246

45

115

316

278

12

50.89

1 - 300 - 63

6,3 (63)

294

50

120

370

330

16

68.15

1 - 350 - 63

6,3 (63)

342

56

140

430

382

16

98.68

1 - 400 - 63

6,3 (63)

386

62

155

484

432

16

135.80

1 - 500 - 63

6,3 (63)

485

66

165

594

535

20

192.74

1 - 600 - 63

6,3 (63)

585

71

180

704

636

20

269.27

1 - 700 - 63

6,3 (63)

685

76

225

820

726

24

300.86

1 - 800 - 63

6,3 (63)

785

85

225

920

826

24

463.87

1 - 15 - 100

10,0 (100)

12

18

46

38

19

4

1.26

1 - 20 - 100

10,0 (100)

18

20

51

48

26

4

1.98

1 - 25 - 100

10,0 (100)

25

22

56

52

33

4

2.48

1 - 32 - 100

10,0 (100)

31

22

60

64

39

4

3.05

1 - 40 - 100

10,0 (100)

37

23

67

76

46

4

4.06

1 - 50 - 100

10,0 (100)

45

25

68

86

58

4

6.03

1 - 65 - 100

10,0 (100)

62

29

80

110

77

8

8.52

1 - 80 - 100

10,0 (100)

75

31

87

124

90

8

9.91

1 - 100 - 100

10,0 (100)

92

35

97

146

110

8

14.65

1 - 125 - 100

10,0 (100)

112

39

112

180

135

8

23.32

1 - 150 - 100

10,0 (100)

136

43

125

214

161

12

32.87

1 - 200 - 100

10,0 (100)

190

51

140

276

222

12

54.24

1 - 250 - 100

10,0 (100)

236

57

160

340

278

12

85.24

1 - 300 - 100

10,0 (100)

248

66

180

400

330

16

127.78

1 - 350 - 100

10,0 (100)

332

72

195

460

382

16

170.94

1 - 400 - 100

10,0 (100)

376

76

200

510

432

16

216.86

sam-srk.ru

Фланцы воротниковые приварные встык по ГОСТ 12821-80

Фланцы воротниковые приварные встык, как правило, изготавливаются двумя методами: Первый метод – центробежным литьем, когда расплавленный металл заливается в форму, а после застывания, делается мех. обработка отлитой заготовки. Причем мех. обработка происходит сразу после отливки заготовки; Второй – так называемой “штамповкой”, когда отлитую заготовку дополнительно куют с помощью кузнечного молота или пресса, а затем делают мех. обработку. Ковка производится для того чтобы убрать все имеющиеся воздушные полости внутри заготовки, которые образовались в результате литья. Воротниковые фланцы, изготовленные методом литья без дальнейшей ковки более дешевые, т.к. при таком способе изготовления остается очень мало отходов, и он менее трудозатратный,  но всегда есть риск того, что внутри фланца могут присутствовать воздушные полости, а значит такие фланцы воротниковые менее надежные. При изготовлении методом штамповки уходит больше времени и сил, поэтому воротниковые фланцы, изготовленные таким методом, стоят дороже, но их качество выше, т.к. отсутствует такой момент как образование воздушных полостей внутри фланца. Поэтому если в трубопроводе предполагается высокое давление, то надежнее на данный трубопровод устанавливать фланцы воротниковые, прошедшие дополнительную ковку. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят фланцы воротниковые приварные встык:

Фланец воротниковый приварной встык:

Как видно из схематичного изображения, приведенного выше, фланцы воротниковые представляют из себя деталь дисковой формы,  с центральным отверстием для прохождения движущегося потока среды, вокруг которого имеются равномерно-распределенные отверстия для крепежа. Воротниковые фланцы отличаются от фланцев плоских наличием утолщенной части (воротника, юбки), это делается для того чтобы фланец мог выдерживать более высокое давление в трубопроводе. Воротник таких фланцев напоминает юбку, поэтому в простонародье воротниковые фланцы иногда называют “юбочные фланцы”. Фланцы воротниковые приварные изготавливаются по ГОСТ 12821-80 и могут быть изготовлены в 9-ти различных исполнениях. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит каждое из 9-ти исполнений фланцев воротниковых по ГОСТ 12821-80:

Из вышеприведенных схематичных изображений видно, что

  • Исполнение 1 – это фланцы воротниковые с соединительным выступом;
  • Исполнение 2 – это фланцы воротниковые с выступом;
  • Исполнение 3 – это фланцы воротниковые с впадиной;
  • Исполнение 4 – это фланцы воротниковые с шипом;
  • Исполнение 5 – это фланцы воротниковые с пазом;
  • Исполнение 6 – это фланцы воротниковые с вырезом под линзовую прокладку;
  • Исполнение 7 – это фланцы воротниковые с вырезом под овальную прокладку;
  • Исполнение 8 – это фланцы воротниковые с шипом под фторопласт;
  • Исполнение 9 – это фланцы воротниковые с пазом под фторопласт;

Фланцы юбочные монтируются на трубопровод с помощью сварки, а между собой крепятся с помощью болтов или шпилек. В отличие от плоских фланцев, которые надеваются на трубу, а затем приваривается к ней с 2-х сторон, воротниковые фланцы предварительно стыкуются с трубой, а потом провариваются по всему периметру газо или электросваркой. Такой метод сварки называется  “стык в стык”, поэтому воротниковые фланцы принято называть фланцы воротниковые приварные встык. Выбирая исполнение юбочного фланца, следует учитывать исполнение ответного фланца.

Воротниковые фланцы, в зависимости от своего исполнения, могут выдерживать давление от 0,1 МПа до 20МПа, а диаметр воротниковых фланцев варьируется от 10мм до 1600мм. В нижеприведенной таблице указаны все виды фланцев воротниковых по ГОСТ 12821-80, поставляемых нашей компанией, а также характеристики данных фланцев:

Фланцы воротниковые по ГОСТ 12821-80:
Dу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кг
10х0,1 0,3 10х0,6 0,3 10х1,0 0,5 10х1,6 0,6 10х2,5 0,7
15х0,1 0,35 15х0,6 0,4 15х1,0 0,6 15х1,6 0,7 15х2,5 0,8
20х0,1 0,45 20х0,6 0,5 20х1,0 0,7 20х1,6 0,8 20х2,5 0,9
25х0,1 0,55 25х0,6 0,7 25х1,0 1,0 25х1,6 1 25х2,5 1,1
32х0,1 0,75 32х0,6 1,0 32х1,0 1,5 32х1,6 1,5 32х2,5 1,8
40х0,1 1,1 40х0,6 1,3 40х1,0 1,7 40х1,6 1,8 40х2,5 2,1
50х0,1 1,2 50х0,6 1,5 50х1,0 2,1 50х1,6 2,2 50х2,5 2,7
65х0,1 1,5 65х0,6 1,9 65х1,0 3,0 65х1,6 3,1 65х2,5 3,6
80х0,1 2,3 80х0,6 2,7 80х1,0 3,5 80х1,6 4,1 80х2,5 4,3
100х0,1 2,7 100х0,6 3 100х1,0 4,6 100х1,6 4,7 100х2,5 6,5
125х0,1 3,5 125х0,6 4,3 125х1,0 6,3 125х1,6 6,6 125х2,5 9,3
150х0,1 4,2 150х0,6 5,5 150х1,0 8,2 150х1,6 8,1 150х2,5 12,1
200х0,1 6,5 200х0,6 8,5 200х1,0 10,6 200х1,6 11,1 200х2,5 16,9
250х0,1 9,3 250х0,6 11,5 250х1,0 13,9 250х1,6 15,2 250х2,5 24,5
300х0,1 12,5 300х0,6 14,1 300х1,0 18,8 300х1,6 21,7 300х2,5 32,1
350х0,1 14,9 350х0,6 17,7 350х1,0 22,7 350х1,6 31,2 350х2,5 45,4
400х0,1 17,5 400х0,6 19,3 400х1,0 28,5 400х1,6 43,5 400х2,5 63,5
450х0,1 22,5 450х0,6 22,2 450х1,0 33,5 450х1,6 52,2 450х2,5 71,2
500х0,1 25,5 500х0,6 26,5 500х1,0 39,2 500х1,6 69,5 500х2,5 87,2
600х0,1 33,2 600х0,6 35,5 600х1,0 48,7 600х1,6 96,5 600х2,5 121
700х0,1 42,5 700х0,6 43,5 700х1,0 63,5 700х1,6 103 700х2,5 162
800х0,1 53,5 800х0,6 52,5 800х1,0 84,5 800х1,6 116 800х2,5 210
900х0,1 - 900х0,6 - 900х1,0 - 900х1,6 - 900х2,5 -
1000х0,1 - 1000х0,6 - 1000х1,0 - 1000х1,6 - 1000х2,5 -
1200х0,1 - 1200х0,6 - 1200х1,0 - 1200х1,6 - 1200х2,5 -
1400х0,1

          -

1400х0,6

          -

-

          -

-

          -

          -

          -

1600х0,1 - 1600х0,6 - - - - - - -
Dу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кг
10х4,0 0,7 10х6,3 1 10х10,0 1 15х16,0 1,2 15х20,0 2
15х4,0 0,8 15х6,3 1,2 15х10,0 1,2 20х16,0 1,9 20х20,0 2,5
20х4,0 1,0 20х6,3 1,8 20х10,0 1,9 25х16,0 2,4 25х20,0 3,5
25х4,0 1,2 25х6,3 2,3 25х10,0 2,5 32х16,0 3 32х20,0 4,4
32х4,0 1,8 32х6,3 2,9 32х10,0 3 40х16,0 4,2 40х20,0 5,3
40х4,0 2,1 40х6,3 3,7 40х10,0 4 50х16,0 6,2 50х20,0 9,8
50х4,0 2,7 50х6,3 4,6 50х10,0 5,7 65х16,0 8,2 65х20,0 19
65х4,0 3,6 65х6,3 6,1 65х10,0 8,7 80х16,0 10,1 80х20,0 27
80х4,0 4,7 80х6,3 7,2 80х10,0 9,8 100х16,0 15 100х20,0 53
100х4,0 7,2 100х6,3 10,6 100х10,0 14,5 125х16,0 24 125х20,0 65
125х4,0 10,1 125х6,3 16,7 125х10,0 22,5 150х16,0 32 150х20,0 90
150х4,0 13 150х6,3 25,2 150х10,0 32 200х16,0 59 200х20,0 158
200х4,0 24,1 200х6,3 37,5 200х10,0 54 250х16,0 92 250х20,0 318
250х4,0 36,5 250х6,3 52 250х10,0 85 300х16,0 137 - -
300х4,0 51 300х6,3 70 300х10,0 127 - - - -
350х4,0 69 350х6,3 99 350х10,0 170 - - - -
400х4,0 105 400х6,3 142 400х10,0 210 - - - -
450х4,0 104 450х6,3 195 - - - - - -
500х4,0 127 500х6,3 198 - - - - - -
600х4,0 183 600х6,3 271 - - - - - -
700х4,0 230 700х6,3 - - - - - - -
800х4,0 352 800х6,3 - - - - - - -
900х4,0 - 900х6,3 - - - - - - -
1000х4,0 - 1000х6,3 - - - - - - -

Ниже приведен пример условного обозначения воротниковых фланцев по ГОСТ 12821-80:

Фланец воротниковый, исполнения 1, с условным проходом 80мм, на давление 4МПа из
стали марки 20:

Фланец 1-80х40 ст.20 ГОСТ 12821-80

Фланец воротниковый, исполнения 2, с условным проходом 150мм, на давление 16МПа из стали марки 09Г2С:

Фланец 2-150х160 ст.09Г2С ГОСТ 12821-80

Пользуясь вышеприведенной таблицей на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в данной таблице указан вес всех воротниковых фланцев по ГОСТ 12821-80.

Если Вам требуются остальные характеристики фланцев воротниковых по ГОСТ 12821-80, то вы можете посмотреть их в ГОСТ 12821-80, который можно скачать на нашем сайте.

Наша компания может поставлять фланцы воротниковые приварные по ГОСТ 12821-80 из различных марок стали, таких как: сталь 20 и 09г2с (фланцы воротниковые стальные), сталь 12х18н10т и 10х17н13м2т (фланцы воротниковые нержавеющие), сталь 15х5м (фланцы воротниковые жаропрочные) и д.р.

Помимо российских нормативных документов, наша компания поставляет фланцы воротниковые приварные, изготовленные по американским стандартам: ANSI B16.5 и ANSI B16.47.

На все фланцы воротниковые приварные встык, поставляемые нашей компанией, выдаются паспорта качества, разрешение на применение, а также сертификат соответствия.

Возможно изготовление фланцев воротниковых других диаметров и из других марок стали, а также по чертежам и эскизам заказчика.

Если у вас остались вопросы, связанные с воротниковыми фланцами, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343) 361 2377

Изготавливаемая продукция: Фланцы ГОСТ 12821-80

soiuzdsk.ru

Фланец стальной приварной встык

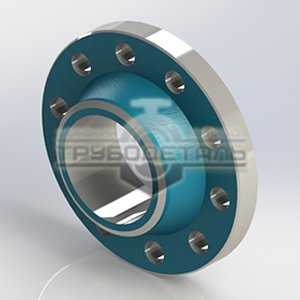

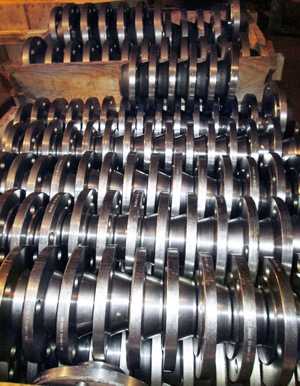

Фланец стальной приварной встык (Тип 11 воротниковый) ГОСТ 33259-2015

«Невский завод ТРУБОДЕТАЛЬ» изготавливает фланцы стальные приварные в стык (Тип 11)  в соответствии с ГОСТ 33259-2015. Фланцы стальные приварные в стык получили широкое распространение в связи с удобством монтажа и проверки сварных швов.

Фланцы (Тип 11) имеют широкий диапазон диаметров, от DN10 до DN4000, что позволяет применять данный тип фланцев на различных изделиях.

По требованию заказчика фланцы стальные приварные встык (Тип 11) изготавливаются из большой номенклатуры материалов, например: 09Г2С, 12Х18Н10Т и многие другие, в том числе, из зарубежных материалов. «Невский завод ТРУБОДЕТАЛЬ» изготавливает фланцы из штамповок и поковок. Использование большой номенклатуры материалов позволяет применять стальные приварные в стык фланцы  в агрессивных средах. По требованию Заказчика, «Невского завода ТРУБОДЕТАЛЬ» изготавливает фланцы с резьбой в отверстиях под крепежные детали.

Каждая партия фланцев приварных в стык стальных (Тип 11) проходит обязательные испытания и контроль качества в соответствии с требованиями ГОСТ 33259-2015 пункт 8, что обеспечивает неизменно высокое качество и отсутствие рекламаций от Заказчиков.

Продукция «Невского завода ТРУБОДЕТАЛЬ» поставляется по всей РФ и в большинство стран ближнего зарубежья. Производство осуществляется в кратчайшие сроки, отвечая при этом, всем требованиям по качеству. Квалифицированные технические специалисты «Невский завод ТРУБОДЕТАЛЬ»  всегда готовы ответить на все возникающие вопросы, например подбор прокладок, крепежных изделий, ответных фланцев, а так же выбор материалов изделия с учетом характеристик среды, давления и прочих параметров.

Купить фланец воротниковый ГОСТ 33259-2015

Пример условного обозначения фланца воротникового DN 200 на РN 16 из стали 12Х18Н10Т, исполнения С (с шипом): Фланец 200-16-11-1-С-12Х18Н10Т-IV ГОСТ 33259-2015

Раздел "Фланцевые изделия"
Рекомендуем ознакомиться:

truba-detal.ru

Фланцы стальные приварные встык ГОСТ 12821-80

Главная | Фланцы | Фланцы стальные приварные встык ГОСТ 12821-80

Фланцы стальные приварные встык по ГОСТ 12821-80 (обиходное название – «фланцы воротниковые») – весьма надёжные элементы трубопровода. Они применяются для самых ответственных объектов и для самых суровых условий (температура, давление, скорость среды).

Применение воротниковых фланцев

Фланцы воротниковые находят применение во всех отраслях промышленности, ведь конструкция воротника обладает значительно высокой прочностью по сравнению с плоскими фланцами по ГОСТ 12820-80. Уплотнение фланцев приварных встык минимально искажает цилиндрическую форму трубопровода, что снижает сопротивление потоку среды. Приварной стык фланца по ГОСТ 12821-80 при затягивании не создаёт дополнительных вращающих моментов к кромке трубы.

Фланцы приварные встык применяются на самых ответственных объектах, в широком спектре физических параметров, включая экстремальные давления, температуры, скорость среды.

Конструкция фланцев ГОСТ 12821-80

Размеры и конструкция фланцев приварных встык описаны в ГОСТ 12821-80 для Ру 1 – Ру 200 кгс/см2. Ду фланцев могут принимать следующие значения для различных давлений:

  • Ру 1, Ру 2,5, Ру 6 кгс/см2 : Ду 10 – Ду 1600;
  • Ру 10, Ру 16, Ру 25, Ру 40, Ру 63: Ду 10 – Ду 1200;
  • Ру 100: Ду 10 – Ду 400;
  • Ру 160: Ду 10 – Ду 300;
  • Ру 200: Ду 10 – Ду 250.

Новый стандарт на фланцы ГОСТ Р 54432-2011, адаптированный к системе нормативов EN Европейского Союза, приписывает приварным встык фланцам «Тип 11». Этот стандарт описывает конструкцию для следующих DN (Ду) воротниковых фланцев в зависимости от PN (Ру):

  • PN 1: DN 10 – DN 1600;
  • PN 2,5: DN 10 – DN 4000;
  • PN 6: DN 10 – DN 3600;
  • PN 10: DN 10 – DN 3000;
  • PN 16: DN 10 – DN 2000;
  • PN 20: DN 15 – DN 600;
  • PN 25: DN 10 – DN 1200;
  • PN 40: DN 10 – DN 1200;
  • PN 50: DN 10 – DN 600;
  • PN 63: DN 10 – DN 1200;
  • PN 100: DN 10 – DN 400;
  • PN 110: DN 15 – DN 600;
  • PN 150: DN 15 – DN 600;
  • PN 160: DN 15 – DN 300;
  • PN 200: DN 15 – DN 250.

Уплотнительные поверхности фланцев ГОСТ 12821-80 изготавливаются всех исполнений по ГОСТ 12815-80 (в скобках указаны обозначения исполнений по ГОСТ Р 54432-2011) №1 (B) - плоская поверхность (до Ру 63 включительно), №2 (E) – выступ, №3 (F) – впадина, №4 (C) – шип, №5 (D) – паз, №6 (K) – под линзовое уплотнение , №7 (J) прокладку овального сечения, №8 (L) – шип, под фторопласт-4, №9 (M) – паз, под фторопласт-4.

Указанные стандарты регламентируют максимальные отклонения номинальных размеров. Некоторые недобросовестные производители нарушают поля допусков, что увеличивает риск разгерметизации трубопровода и снижает срок службы фланцев. «Компания Энергостандарт» сотрудничает исключительно с отечественными производителями, которые завоевали многолетнее доверие потребителей.

Выбор PN (Ру) для фланца проводится на основе максимального рабочего давления, температуры и материала фланца по ГОСТ 356-80. Например, для рабочего давления 32 кгс/см2 при температуре около 475°C потребуется воротниковый фланец Ру 100 из стали 20 и Ру 63 из стали 15Х5М. Выбор марки стали фланца также сильно зависит от материала трубопровода и требуемой коррозионной стойкости.

Производство фланцев стальных приварных встык

Фланцы стальные приварные встык изготавливаются из поковок, штамповок или бандажей. Стандартом разрешены и другие методы изготовления, лишь запрещено изготавливать воротниковые фланцы из листового проката методом обточки.

Условные обозначения

Условное обозначение фланца стального приварного встык ГОСТ 12821-80 из теплоустойчивой стали Ду 600, Ру 16 кгс/см2 с исполнением уплотнительной поверхности под прокладку овального сечения стандартом предписывается указывать в таком виде:

Фланец 7-600-16 ст.15Х5М ГОСТ 12821-80

Обозначение для приварного встык (тип 11) фланца ГОСТ Р 54432-2011 для DN 500, PN 63 из стали 20 с исполнением уплотнительной поверхности шип (C), размерный ряд 1, по группе контроля II (заготовки одной марки стали, совместно прошедшие термическую обработку):

Фланец 500-63-11-1-C-Cт 20-II ГОСТ Р 54432-2011

Поставки воротниковых фланцев

«Компания Энергостандарт» поставляет своим заказчикам качественные комплекты воротниковых фланцев в срок. Положитесь на нашу надежность – купите воротниковые фланцы.






Фланцы стальные приварные встык ГОСТ 12821-80. Конструкция



www.energostandart.com

Фланцы стальные приварные встык - Екатеринбург

Давление PN = 0,6 МПа (6 кгс/с м²)

Наименование

D, мм

D1, мм

dв, мм

b, мм

d, мм

отв., шт.

Масса, кг.

Фланец приварной ГОСТ 12820-80 (01) 1-15-6 ст.3 (20)

80

55

19

10

11

4

0,33

Фланец приварной ГОСТ 12820-80 (01) 1-20-6 ст.3 (20)

90

65

26

12

0,53

Фланец приварной ГОСТ 12820-80 (01) 1-25-6 ст.3 (20)

100

75

33

12

0,64

Фланец приварной ГОСТ 12820-80 (01) 1-32-6 ст.3 (20)

120

90

39

13

14

1,01

Фланец приварной ГОСТ 12820-80 (01) 1-40-6 ст.3 (20)

130

100

46

13

1,21

Фланец приварной ГОСТ 12820-80 (01) 1-50-6 ст.3 (20)

140

110

59

13

1,33

Фланец приварной ГОСТ 12820-80 (01) 1-65-6 ст.3 (20)

160

130

78

13

1,63

Фланец приварной ГОСТ 12820-80 (01) 1-80-6 ст.3 (20)

185

150

91

15

18

2,44

Фланец приварной ГОСТ 12820-80 (01) 1-100-6 ст.3 (20)

205

170

110

15

2,85

Фланец приварной ГОСТ 12820-80 (01) 1-125-6 ст.3 (20)

235

200

135

17

8

3,88

Фланец приварной ГОСТ 12820-80 (01) 1-150-6 ст.3 (20)

260

225

161

17

4,39

Фланец приварной ГОСТ 12820-80 (01) 1-200-6 ст.3 (20)

315

280

222

19

5,89

Фланец приварной ГОСТ 12820-80 (01) 1-250-6 ст.3 (20)

370

335

273

20

12

7,67

Фланец приварной ГОСТ 12820-80 (01) 1-300-6 ст.3 (20)

435

395

325

20

22

10,28

Фланец приварной ГОСТ 12820-80 (01) 1-350-6 ст.3 (20)

485

445

377

22

12,58

Фланец приварной ГОСТ 12820-80 (01) 1-400-6 ст.3 (20)

535

495

426

24

16

15,2

Фланец приварной ГОСТ 12820-80 (01) 1-500-6 ст.3 (20)

640

600

530

25

19,72

Фланец приварной ГОСТ 12820-80 (01) 1-600-6 ст.3 (20)

755

705

630

25

26

20

26,24

Фланец приварной ГОСТ 12820-80 (01) 1-800-6 ст.3 (20)

975

920

820

27

30

24

46,14

Фланец приварной ГОСТ 12820-80 (01) 1-1000-6 ст.3 (20)

1 175

1 120

1 020

31

28

64,36

Фланец приварной ГОСТ 12820-80 (01) 1-1200-6 ст.3 (20)

1 400

1 340

1 220

34

33

32

99,03

Давление PN = 1,0 МПа (10 кгс/с м²)

Наименование

D, мм

D1, мм

dв, мм

b, мм

d, мм

отв., шт.

Масса, кг.

Фланец плоский ГОСТ 12820-80 (01) 1-15-10 ст.3 (20)

95

65

19

10

14

4

0,51

Фланец плоский ГОСТ 12820-80 (01) 1-20-10 ст.3 (20)

105

75

26

12

0,74

Фланец плоский ГОСТ 12820-80 (01) 1-25-10 ст.3 (20)

115

85

33

12

0,89

Фланец плоский ГОСТ 12820-80 (01) 1-32-10 ст.3 (20)

135

100

39

14

18

1,4

Фланец плоский ГОСТ 12820-80 (01) 1-40-10 ст.3 (20)

145

110

46

15

1,71

Фланец плоский ГОСТ 12820-80 (01) 1-50-10 ст.3 (20)

160

125

59

15

2,06

Фланец плоский ГОСТ 12820-80 (01) 1-65-10 ст.3 (20)

180

145

78

17

2,8

Фланец плоский ГОСТ 12820-80 (01) 1-80-10 ст.3 (20)

195

160

91

17

3,19

Фланец плоский ГОСТ 12820-80 (01) 1-100-10 ст.3 (20)

215

180

110

19

8

3,96

Фланец плоский ГОСТ 12820-80 (01) 1-125-10 ст.3 (20)

245

210

135

21

5,4

Фланец плоский ГОСТ 12820-80 (01) 1-150-10 ст.3 (20)

280

240

161

21

22

6,62

Фланец плоский ГОСТ 12820-80 (01) 1-200-10 ст.3 (20)

335

295

222

21

8,05

Фланец плоский ГОСТ 12820-80 (01) 1-250-10 ст.3 (20)

390

350

273

23

12

10,65

Фланец плоский ГОСТ 12820-80 (01) 1-300-10 ст.3 (20)

440

400

325

24

12,9

Фланец плоский ГОСТ 12820-80 (01) 1-350-10 ст.3 (20)

500

460

377

24

16

15,85

Фланец плоский ГОСТ 12820-80 (01) 1-400-10 ст.3 (20)

565

515

426

26

26

21,56

Фланец плоский ГОСТ 12820-80 (01) 1-500-10 ст.3 (20)

670

620

530

28

20

27,7

Фланец плоский ГОСТ 12820-80 (01) 1-600-10 ст.3 (20)

780

725

630

31

30

39,4

Фланец плоский ГОСТ 12820-80 (01) 1-800-10 ст.3 (20)

1010

950

820

37

33

24

79,16

Фланец плоский ГОСТ 12820-80 (01) 1-1000-10 ст.3 (20)

1220

1160

1020

43

28

118,43

Фланец плоский ГОСТ 12820-80 (01) 1-1200-10 ст.3 (20)

1455

1380

1220

51

39

32

197,44

Давление PN = 1,6 МПа (16 кгс/с м²)

Наименование

D, мм

D1, мм

dв, мм

b, мм

d, мм

отв., шт.

Масса, кг

Фланец стальной ГОСТ 12820-80 (01) 1-15-16 ст.3 (20)

95

65

19

12

14

4

0,61

Фланец стальной ГОСТ 12820-80 (01) 1-20-16 ст.3 (20)

105

75

26

14

0,86

Фланец стальной ГОСТ 12820-80 (01) 1-25-16 ст.3 (20)

115

85

33

16

1,17

Фланец стальной ГОСТ 12820-80 (01) 1-32-16 ст.3 (20)

135

100

39

16

18

1,58

Фланец стальной ГОСТ 12820-80 (01) 1-40-16 ст.3 (20)

145

110

46

17

1,96

Фланец стальной ГОСТ 12820-80 (01) 1-50-16 ст.3 (20)

160

125

59

19

2,58

Фланец стальной ГОСТ 12820-80 (01) 1-65-16 ст.3 (20)

180

145

78

21

3,42

Фланец стальной ГОСТ 12820-80 (01) 1-80-16 ст.3 (20)

195

160

91

21

3,71

Фланец стальной ГОСТ 12820-80 (01) 1-100-16 ст.3 (20)

215

180

110

23

8

4,73

Фланец стальной ГОСТ 12820-80 (01) 1-125-16 ст.3 (20)

245

210

135

25

6,38

Фланец стальной ГОСТ 12820-80 (01) 1-150-16 ст.3 (20)

280

240

161

25

22

7,81

Фланец стальной ГОСТ 12820-80 (01) 1-200-16 ст.3 (20)

335

295

222

27

12

10,1

Фланец стальной ГОСТ 12820-80 (01) 1-250-16 ст.3 (20)

405

355

273

28

26

14,49

Фланец стальной ГОСТ 12820-80 (01) 1-300-16 ст.3 (20)

460

410

325

28

17,78

Фланец стальной ГОСТ 12820-80 (01) 1-350-16 ст.3 (20)

520

470

377

30

16

22,88

Фланец стальной ГОСТ 12820-80 (01) 1-400-16 ст.3 (20)

580

525

426

34

30

31

Фланец стальной ГОСТ 12820-80 (01) 1-500-16 ст.3 (20)

710

650

530

44

33

20

57,01

Фланец стальной ГОСТ 12820-80 (01) 1-600-16 ст.3 (20)

840

770

630

45

39

80,03

Фланец стальнойй ГОСТ 12820-80 (01) 1-800-16 ст.3 (20)

1020

950

820

49

24

104,41

Фланец стальной ГОСТ 12820-80 (01) 1-1000-16 ст.3 (20)

1255

1170

1020

58

45

28

179,37

Фланец стальной ГОСТ 12820-80 (01) 1-1200-16 ст.3 (20)

1485

1390

1220

71

52

32

297,78

Давление PN = 2,5 МПа (25 кгс/с м²)

Наименование

D, мм

D1, мм

dв, мм

b, мм

d, мм

отв., шт.

Масса, кг

Фланец плоский ГОСТ 12820-80 (01) 1-15-25 ст.3 (20)

95

65

19

14

14

4

0,7

Фланец плоский ГОСТ 12820-80 (01) 1-20-25 ст.3 (20)

105

75

26

16

1

Фланец плоский ГОСТ 12820-80 (01) 1-25-25 ст.3 (20)

115

85

33

16

1,2

Фланец плоский ГОСТ 12820-80 (01) 1-32-25 ст.3 (20)

135

100

39

18

18

1,8

Фланец плоский ГОСТ 12820-80 (01) 1-40-25 ст.3 (20)

145

110

46

19

2,2

Фланец плоский ГОСТ 12820-80 (01) 1-50-25 ст.3 (20)

160

125

59

21

2,7

Фланец плоский ГОСТ 12820-80 (01) 1-65-25 ст.3 (20)

180

145

78

21

8

3,2

Фланец плоский ГОСТ 12820-80 (01) 1-80-25 ст.3 (20)

195

160

91

23

4,1

Фланец плоский ГОСТ 12820-80 (01) 1-100-25 ст.3 (20)

230

190

110

25

22

5,9

Фланец плоский ГОСТ 12820-80 (01) 1-125-25 ст.3 (20)

270

220

135

27

26

8,3

Фланец плоский ГОСТ 12820-80 (01) 1-150-25 ст.3 (20)

300

250

161

27

10,1

Фланец плоский ГОСТ 12820-80 (01) 1-200-25 ст.3 (20)

360

310

222

29

12

13,3

Фланец плоский ГОСТ 12820-80 (01) 1-250-25 ст.3 (20)

425

370

273

31

30

18,9

Фланец плоский ГОСТ 12820-80 (01) 1-300-25 ст.3 (20)

485

430

325

32

16

23,9

Фланец плоский ГОСТ 12820-80 (01) 1-350-25 ст.3 (20)

550

490

377

38

33

34,4

Фланец плоский ГОСТ 12820-80 (01) 1-400-25 ст.3 (20)

610

550

426

40

44,6

Фланец плоский ГОСТ 12820-80 (01) 1-500-25 ст.3 (20)

730

660

530

48

39

20

67,3

Фланец плоский ГОСТ 12820-80 (01) 1-600-25 ст.3 (20)

840

770

630

49

90,87

Фланец плоский ГОСТ 12820-80 (01) 1-800-25 ст.3 (20)

1075

990

820

63

45

24

181,43

www.mtstroi.com

Cтальные приварные встык (воротниковые) фланцы по ГОСТ 12821-80

Фланцы стальные плоские приварные ГОСТ 12821-01 Марка стали: ст.20, 09Г2С, 12Х18Н10Т, 10х17н13м2т, Температура среды: - 70°С до +425 °С, AISI -60°С до +450°С. Условное давление: от 0,1 МПа до 2,5 МПа (от 1 кгс/см2 до 63 кгс/см2). Все фланцы могут быть изготовлены с оцинкованным покрытием.
Обозначение изделия ГОСТ 12821-80 Ру6Ду, ммдавление Рувес кгОбозначение изделия ГОСТ 12821-80 Ру10Ду, ммдавление Рувес кг
Фланец вортниковый 1-15-61560,40Фланец вортниковый 1-15-1015100,58
Фланец вортниковый 1-20-62060,53Фланец вортниковый 1-20-1020100,87
Фланец вортниковый 1-25-62560,76Фланец вортниковый 1-25-1025101,05
Фланец вортниковый 1-32-63261,01Фланец вортниковый 1-32-1032101,54
Фланец вортниковый 1-40-64061,36Фланец вортниковый 1-40-1040101,83
Фланец вортниковый 1-50-65061,53Фланец вортниковый 1-50-1050102,26
Фланец вортниковый 1-65-66561,97Фланец вортниковый 1-65-1065103,17
Фланец вортниковый 1-80-68062,76Фланец вортниковый 1-80-1080103,67
Фланец вортниковый 1-100-610063,35Фланец вортниковый 1-100-10100104,70
Фланец вортниковый 1-125-6 12564,66Фланец вортниковый 1-125-10125106,71
Фланец вортниковый 1-150-615065,37Фланец вортниковый 1-150-10150108,17
Фланец вортниковый 1-200-620068,37Фланец вортниковый 1-200-102001011,35
Фланец вортниковый 1-250-6250610,99Фланец вортниковый 1-250-102501014,64
Фланец вортниковый 1-300-6300614,82Фланец вортниковый 1-300-103001018,66
Фланец вортниковый 1-350-6350617,69Фланец вортниковый 1-350-103501024,00
Фланец вортниковый 1-400-6400620,55Фланец вортниковый 1-400-104001030,00
Фланец вортниковый 1-450-6450623,63Фланец вортниковый 1-450-104501033,33
Фланец вортниковый 1-500-6500626,63Фланец вортниковый 1-500-105001039,20
Фланец вортниковый 1-600-6600635,79Фланец вортниковый 1-600-106001048,80
Фланец вортниковый 1-700-6700644,31Фланец вортниковый 1-700-107001064,70
Фланец вортниковый 1-800-6800656,17Фланец вортниковый 1-800-108001087,24
Фланец вортниковый 1-900-6900666,79Фланец вортниковый 1-900-1090010103,02
Фланец вортниковый 1-1000-61000673,51Фланец вортниковый 1-1000-10100010119,19
Фланец вортниковый 1-1200-612006111,43Фланец вортниковый 1-1200-10120010179,91
Обозначение изделия ГОСТ 12821-80 Ру16Ду, ммдавление Рувес кгОбозначение изделия ГОСТ 12821-80 Ру25Ду, ммдавление Рувес кг
Фланец вортниковый 1-15-1615160,68Фланец вортниковый 1-15-2515250,79
Фланец вортниковый 1-20-1620160,87Фланец вортниковый 1-20-2520250,97
Фланец вортниковый 1-25-1625161,05Фланец вортниковый 1-25-2525251,18
Фланец вортниковый 1-32-1632161,54Фланец вортниковый 1-32-2532251,83
Фланец вортниковый 1-40-1640161,85Фланец вортниковый 1-40-2540252,19
Фланец вортниковый 1-50-1650162,28Фланец вортниковый 1-50-2550252,78
Фланец вортниковый 1-65-1665163,18Фланец вортниковый 1-65-2565253,71
Фланец вортниковый 1-80-1680164,21Фланец вортниковый 1-80-2580254,44
Фланец вортниковый 1-100-16100164,90Фланец вортниковый 1-100-25100256,51
Фланец вортниковый 1-125-16125166,75Фланец вортниковый 1-125-25125259,41
Фланец вортниковый 1-150-16150168,30Фланец вортниковый 1-150-251502512,52
Фланец вортниковый 1-200-162001611,79Фланец вортниковый 1-200-252002517,44
Фланец вортниковый 1-250-162501617,36Фланец вортниковый 1-250-252502524,40
Фланец вортниковый 1-300-163001622,76Фланец вортниковый 1-300-253002533,29
Фланец вортниковый 1-350-163501632,04Фланец вортниковый 1-350-253502546,57
Фланец вортниковый 1-400-164001643,00Фланец вортниковый 1-400-254002564,81
Фланец вортниковый 1-450-164501654,00Фланец вортниковый 1-450-254502572,26
Фланец вортниковый 1-500-165001670,97Фланец вортниковый 1-500-255002588,91
Фланец вортниковый 1-600-166001699,30Фланец вортниковый 1-600-2560025123,70
Фланец вортниковый 1-700-1670016105,90Фланец вортниковый 1-700-2570025166,81
Фланец вортниковый 1-800-1680016130,57Фланец вортниковый 1-800-2580025213,90
Фланец вортниковый 1-900-1690016157,83Фланец вортниковый 1-900-2590025252,91
Фланец вортниковый 1-1000-16100016203,39Фланец вортниковый 1-1000-25100025312,12
Фланец вортниковый 1-1200-16120016284,94Фланец вортниковый 1-1200-25120025
Обозначение изделия ГОСТ 12821-80 Ру40Ду, ммдавление Рувес кгОбозначение изделия ГОСТ 12821-80 Ру63Ду, ммдавление Рувес кг
Фланец вортниковый 1-15-4015400,79Фланец вортниковый 1-15-6315631,15
Фланец вортниковый 1-20-4020400,97Фланец вортниковый 1-20-6320631,80
Фланец вортниковый 1-25-4025401,18Фланец вортниковый 1-25-6325632,30
Фланец вортниковый 1-32-4032401,83Фланец вортниковый 1-32-6332632,94
Фланец вортниковый 1--4040402,19Фланец вортниковый 1-40-6340633,75
Фланец вортниковый 1-50-4050402,81Фланец вортниковый 1-50-6350634,63
Фланец вортниковый 1-65-4065403,71Фланец вортниковый 1-65-6365636,29
Фланец вортниковый 1-80-4080404,80Фланец вортниковый 1-80-6380637,22
Фланец вортниковый 1-100-40100407,40Фланец вортниковый 1-100-631006310,71
Фланец вортниковый 1-125-401254010,00Фланец вортниковый 1-125-631256317,13
Фланец вортниковый 1-150-401504013,03Фланец вортниковый 1-150-631506324,80
Фланец вортниковый 1-200-402004024,44Фланец вортниковый 1-200-632006336,60
Фланец вортниковый 1-250-402504037,59Фланец вортниковый 1-250-632506350,89
Фланец вортниковый 1-300-403004057,10Фланец вортниковый 1-300-633006368,15
Фланец вортниковый 1-350-403504070,34Фланец вортниковый 1-350-633506398,68
Фланец вортниковый 1-400-4040040106,76Фланец вортниковый 1-400-6340063135,80
Фланец вортниковый 1-450-4045040107,00
Фланец вортниковый 1-500-4050040132,33Фланец вортниковый 1-500-6350063192,74
Фланец вортниковый 1-600-4060040180,95Фланец вортниковый 1-600-6360063269,27
Фланец вортниковый 1-700-4070040228,25
Фланец вортниковый 1-800-4080040343,69
Фланец DIN воротниковый приварной в стык нержавеющая сталь AISI 304/L, AISI 316/L PN16
НаименованиеДюймСталь AISIДиаметр , мм условный (Dn)Диаметр , мм внутренний (DN)
Фланец нержавеющий воротниковый приварной DN15 Ру161/2"304, 3161521,3
Фланец нержавеющий воротниковый приварной DN20 Ру163/4"304, 3162026,9
Фланец нержавеющий воротниковый приварной DN25 Ру161"304, 3162533,7
Фланец нержавеющий воротниковый приварной DN32 Ру161 1/4"304, 3163242,4
Фланец нержавеющий воротниковый приварной DN40 Ру161 1/2"304, 3164048,3
Фланец нержавеющий воротниковый приварной DN50 Ру162"304, 3165060,3
Фланец нержавеющий воротниковый приварной DN65 Ру162 1/2"304, 3166576,1
Фланец нержавеющий воротниковый приварной DN80 Ру163"304, 3168088,9
Фланец нержавеющий воротниковый приварной DN100 Ру164"304, 316100114,3
Фланец нержавеющий воротниковый приварной DN125 Ру165"304, 316125139,7
Фланец нержавеющий воротниковый приварной DN150 Ру166"304, 316150168,3
Фланец нержавеющий воротниковый приварной DN200 Ру168"304, 316200219,1
Фланец нержавеющий воротниковый приварной DN250 Ру1610"304, 316250273
Фланец нержавеющий воротниковый приварной DN300 Ру1612"304, 316300323,9
Фланец нержавеющий воротниковый приварной DN350 Ру1614"304, 316350355,6
Фланец нержавеющий воротниковый приварной DN400 Ру1616"304, 316400406,4
Фланец нержавеющий воротниковый приварной DN450 Ру1618"304, 316450457
Фланец нержавеющий воротниковый приварной DN500 Ру1620"304, 316500506
Фланец нержавеющий воротниковый приварной DN600 Ру1624"304, 316600609

sis-truba.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
