Фланцы воротниковые приварные встык по ГОСТ 12821-80

Фланцы воротниковые приварные встык, как правило, изготавливаются двумя методами: Первый метод – центробежным литьем, когда расплавленный металл заливается в форму, а после застывания, делается мех. обработка отлитой заготовки. Причем мех. обработка происходит сразу после отливки заготовки; Второй – так называемой “штамповкой”, когда отлитую заготовку дополнительно куют с помощью кузнечного молота или пресса, а затем делают мех. обработку. Ковка производится для того чтобы убрать все имеющиеся воздушные полости внутри заготовки, которые образовались в результате литья. Воротниковые фланцы, изготовленные методом литья без дальнейшей ковки более дешевые, т.к. при таком способе изготовления остается очень мало отходов, и он менее трудозатратный,  но всегда есть риск того, что внутри фланца могут присутствовать воздушные полости, а значит такие фланцы воротниковые менее надежные. При изготовлении методом штамповки уходит больше времени и сил, поэтому воротниковые фланцы, изготовленные таким методом, стоят дороже, но их качество выше, т.к. отсутствует такой момент как образование воздушных полостей внутри

фланца. Поэтому если в трубопроводе предполагается высокое давление, то надежнее на данный трубопровод устанавливать фланцы воротниковые, прошедшие дополнительную ковку. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят фланцы воротниковые приварные встык:

Фланец воротниковый приварной встык:

Как видно из схематичного изображения, приведенного выше, фланцы воротниковые представляют из себя деталь дисковой формы,  с центральным отверстием для прохождения движущегося потока среды, вокруг которого имеются равномерно-распределенные отверстия для крепежа. Воротниковые фланцы отличаются от фланцев плоских наличием утолщенной части (воротника, юбки), это делается для того чтобы фланец мог выдерживать более высокое давление в трубопроводе. Воротник таких фланцев напоминает юбку, поэтому в простонародье воротниковые фланцы иногда называют “юбочные фланцы”. Фланцы воротниковые приварные изготавливаются по ГОСТ 12821-80 и могут быть изготовлены в 9-ти различных исполнениях. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит каждое из 9-ти исполнений

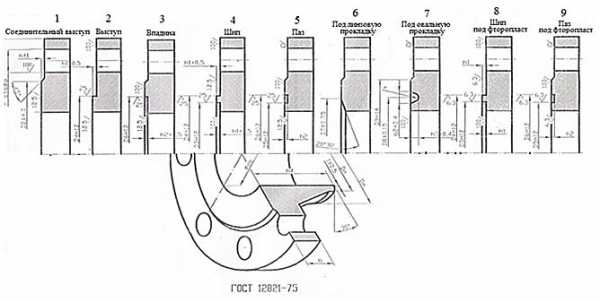

фланцев воротниковых по ГОСТ 12821-80:

Из вышеприведенных схематичных изображений видно, что

  • Исполнение 1 – это фланцы воротниковые с соединительным выступом;
  • Исполнение 2 – это фланцы воротниковые с выступом;
  • Исполнение 3 – это фланцы воротниковые с впадиной;
  • Исполнение 4 – это фланцы воротниковые с шипом;
  • Исполнение 5 – это фланцы воротниковые с пазом;
  • Исполнение 6 – это фланцы воротниковые с вырезом под линзовую прокладку;
  • Исполнение 7 – это фланцы воротниковые с вырезом под овальную прокладку;
  • Исполнение 8 – это фланцы воротниковые с шипом под фторопласт;
  • Исполнение 9 – это фланцы воротниковые с пазом под фторопласт;

Фланцы юбочные монтируются на трубопровод с помощью сварки, а между собой крепятся с помощью болтов или шпилек. В отличие от плоских фланцев, которые надеваются на трубу, а затем приваривается к ней с 2-х сторон,

воротниковые фланцы предварительно стыкуются с трубой, а потом провариваются по всему периметру газо или электросваркой. Такой метод сварки называется  “стык в стык”, поэтому воротниковые фланцы принято называть фланцы воротниковые приварные встык. Выбирая исполнение юбочного фланца, следует учитывать исполнение ответного фланца.

Воротниковые фланцы, в зависимости от своего исполнения, могут выдерживать давление от 0,1 МПа до 20МПа, а диаметр воротниковых фланцев варьируется от 10мм до 1600мм. В нижеприведенной таблице указаны все виды фланцев воротниковых по ГОСТ 12821-80, поставляемых нашей компанией, а также характеристики данных фланцев:

Фланцы воротниковые по ГОСТ 12821-80:
Dу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кг
10х0,1 0,3 10х0,6
0,3
10х1,0 0,5 10х1,6 0,6 10х2,5 0,7
15х0,1 0,35 15х0,6 0,4 15х1,0 0,6 15х1,6 0,7 15х2,5 0,8
20х0,1 0,45 20х0,6 0,5 20х1,0 0,7 20х1,6 0,8 20х2,5 0,9
25х0,1 0,55 25х0,6 0,7 25х1,0 1,0 25х1,6 1 25х2,5 1,1
32х0,1 0,75 32х0,6 1,0 32х1,0 1,5 32х1,6 1,5 32х2,5 1,8
40х0,1 1,1 40х0,6 1,3 40х1,0 1,7 40х1,6 1,8 40х2,5 2,1
50х0,1 1,2
50х0,6
1,5 50х1,0 2,1 50х1,6 2,2 50х2,5 2,7
65х0,1 1,5 65х0,6 1,9 65х1,0 3,0 65х1,6 3,1 65х2,5 3,6
80х0,1 2,3 80х0,6 2,7 80х1,0 3,5 80х1,6 4,1 80х2,5 4,3
100х0,1 2,7 100х0,6 3 100х1,0 4,6 100х1,6 4,7 100х2,5 6,5
125х0,1 3,5 125х0,6 4,3 125х1,0 6,3 125х1,6 6,6 125х2,5 9,3
150х0,1 4,2 150х0,6 5,5 150х1,0 8,2 150х1,6 8,1 150х2,5 12,1
200х0,1 6,5 200х0,6 8,5 200х1,0 10,6 200х1,6 11,1 200х2,5 16,9
250х0,1 9,3 250х0,6 11,5 250х1,0 13,9 250х1,6 15,2 250х2,5 24,5
300х0,1 12,5 300х0,6 14,1 300х1,0 18,8 300х1,6 21,7 300х2,5 32,1
350х0,1 14,9 350х0,6 17,7 350х1,0 22,7 350х1,6 31,2 350х2,5 45,4
400х0,1 17,5 400х0,6 19,3 400х1,0 28,5 400х1,6 43,5 400х2,5 63,5
450х0,1 22,5 450х0,6 22,2 450х1,0 33,5 450х1,6 52,2 450х2,5 71,2
500х0,1 25,5 500х0,6 26,5 500х1,0 39,2 500х1,6 69,5 500х2,5 87,2
600х0,1 33,2 600х0,6 35,5 600х1,0 48,7 600х1,6 96,5 600х2,5 121
700х0,1 42,5 700х0,6 43,5 700х1,0 63,5 700х1,6 103 700х2,5 162
800х0,1 53,5 800х0,6 52,5 800х1,0 84,5 800х1,6 116 800х2,5 210
900х0,1 - 900х0,6 - 900х1,0 - 900х1,6 - 900х2,5 -
1000х0,1 - 1000х0,6
-
1000х1,0 - 1000х1,6 - 1000х2,5 -
1200х0,1 - 1200х0,6 - 1200х1,0 - 1200х1,6 - 1200х2,5 -
1400х0,1

          -

1400х0,6

          -

-

          -

-

          -

          -

          -

1600х0,1 - 1600х0,6 - - - - - - -
Dу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кгDу-Ру (мм-МПа)Масса 1 фланца, кг
10х4,0 0,7 10х6,3
1
10х10,0 1 15х16,0 1,2 15х20,0 2
15х4,0 0,8 15х6,3 1,2 15х10,0 1,2 20х16,0 1,9 20х20,0 2,5
20х4,0 1,0 20х6,3 1,8 20х10,0 1,9 25х16,0 2,4 25х20,0 3,5
25х4,0 1,2 25х6,3 2,3 25х10,0 2,5 32х16,0 3 32х20,0 4,4
32х4,0 1,8 32х6,3 2,9 32х10,0 3 40х16,0 4,2 40х20,0 5,3
40х4,0 2,1 40х6,3 3,7 40х10,0 4 50х16,0 6,2 50х20,0 9,8
50х4,0 2,7 50х6,3 4,6 50х10,0 5,7 65х16,0 8,2 65х20,0 19
65х4,0 3,6 65х6,3 6,1 65х10,0 8,7 80х16,0 10,1 80х20,0 27
80х4,0 4,7 80х6,3 7,2 80х10,0 9,8 100х16,0 15 100х20,0 53
100х4,0 7,2 100х6,3 10,6 100х10,0 14,5 125х16,0 24 125х20,0 65
125х4,0 10,1 125х6,3 16,7 125х10,0 22,5 150х16,0 32 150х20,0 90
150х4,0 13 150х6,3 25,2 150х10,0 32 200х16,0 59 200х20,0
158
200х4,0 24,1 200х6,3 37,5 200х10,0 54 250х16,0 92 250х20,0 318
250х4,0 36,5 250х6,3 52 250х10,0 85 300х16,0 137 - -
300х4,0 51 300х6,3 70 300х10,0 127 - - - -
350х4,0 69 350х6,3 99 350х10,0 170 - - - -
400х4,0 105 400х6,3 142 400х10,0 210 - - - -
450х4,0 104 450х6,3 195 - - - - - -
500х4,0 127 500х6,3 198 - - - - - -
600х4,0 183 600х6,3 271 - - - - - -
700х4,0 230 700х6,3 - - - - - - -
800х4,0 352 800х6,3 - - - - - - -
900х4,0 - 900х6,3 - - - - - - -
1000х4,0 - 1000х6,3 - - - - - - -

Ниже приведен пример условного обозначения воротниковых фланцев по ГОСТ 12821-80:

Фланец воротниковый, исполнения 1, с условным проходом 80мм, на давление 4МПа из
стали марки 20:

Фланец 1-80х40 ст.20 ГОСТ 12821-80

Фланец воротниковый, исполнения 2, с условным проходом 150мм, на давление 16МПа из стали марки 09Г2С:

Фланец 2-150х160 ст.09Г2С ГОСТ 12821-80

Пользуясь вышеприведенной таблицей на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в данной таблице указан вес всех воротниковых фланцев по ГОСТ 12821-80.

Если Вам требуются остальные характеристики фланцев воротниковых по ГОСТ 12821-80, то вы можете посмотреть их в ГОСТ 12821-80, который можно скачать на нашем сайте.

Наша компания может поставлять фланцы воротниковые приварные по ГОСТ 12821-80 из различных марок стали, таких как: сталь 20 и 09г2с (фланцы воротниковые стальные), сталь 12х18н10т и 10х17н13м2т (фланцы воротниковые нержавеющие), сталь 15х5м (фланцы воротниковые жаропрочные) и д.р.

Помимо российских нормативных документов, наша компания поставляет фланцы воротниковые приварные, изготовленные по американским стандартам: ANSI B16.5 и ANSI B16.47.

На все фланцы воротниковые приварные встык, поставляемые нашей компанией, выдаются паспорта качества, разрешение на применение, а также сертификат соответствия.

Возможно изготовление фланцев воротниковых других диаметров и из других марок стали, а также по чертежам и эскизам заказчика.

Если у вас остались вопросы, связанные с воротниковыми фланцами, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343) 361 2377

Изготавливаемая продукция: Фланцы ГОСТ 12821-80

www.soiuzdsk.ru

Фланцы ГОСТ 12821-80 - Фланцы Воротниковые

Стальные фланцы ГОСТ 12821-80 – деталь в виде плоского кольца с технологическими отверстиями под болты и шпильки. Изделие предназначено для трубопроводов, в качестве соединительной детали приборов, технологических машин, патрубков, резервуаров. Воротниковый фланец соответствует стандарту ГОСТ 12821-80, может использоваться при условии рабочего давления 0,1-20 Мпа.

Виды и сфера применения фланцев

Воротниковый фланец обеспечивает герметичное соединение отдельных участков трубопровода или оборудования. Изделие может использоваться в качестве детали корпуса, фитинга, для валов и труб технологичного оборудования и машин.

Для фиксации используются крепежные отверстия для болтов и шпилек, при помощи которых фланец приравнивается или привинчивается к основной детали. Также изделие может применяться вместе с асбометаллическими, эластичными, спиральнонавитыми, линзовыми, овальными или зубчатыми металлическими прокладками.

Для изготовления используются коррозионностойкая, легированная или углеродистая стали. Для производства применяются следующие способы:

  • горячая штамповка;
  • гибка заготовки в виде стальной полосы;
  • газовая вырезка из заготовки;
  • электрошлаковое центробежное литье;
  • ковка.

Используемый способ оказывает влияние на цену фланца и его технико-эксплуатационные свойства. Чаще всего для изготовления детали применяется метод горячей штамповки из сортовой стали с контролем качества по ISO. Это обеспечивает высокие механические свойства и стабильность химического состава изделия.

Согласно ГОСТу 12821-80, воротниковые фланцы изготавливаются в 9-ти исполнениях, что зависит от условий эксплуатации. Наиболее популярным является фланец 1-го исполнения, предназначенный для работы в условиях, когда давление не превышает 16 атм. Если рабочее давление будет выше 16 атм, то рекомендуются изделия 2-9 исполнения, которые также можно использовать с кислотно-щелочными средами.

Все воротниковые фланцы по ГОСТу 12821-80 имеют выступ, выполненный в виде усеченного конуса. Такое строение позволяет использовать деталь для крепежа труб и применения при условиях высокого рабочего давления. Допустимый температурный диапазон достаточно широкий – -235°С/+600°С, возможность использования прокладок различного типа делает все соединения герметичными и максимально надежными.

Фланцы ГОСТ 12821-80 воротниковые приварные



Характеристки, размеры фланца фланца ГОСТ 12821-80 Pу 10/16

Размеры воротникового нержавеющего фланца ГОСТ 12821-80
марки стали 12Х18Н10Т/10Х17Н13М2Т на давление Ру 10/16
Ду, мм Диаметр внешний (D), мм Диаметр меж
осевого расстояния (D0), мм
Размер крепежа (d0), мм Диаметр у основания воротника (Dm), мм Наружний диаметр воротника (Dn), мм Диаметр внутренний (d1), мм Толщина фланца (b), мм Высота фланца
(h5), мм
Кол-во крепеж. отверст. (n), шт Вес одного фланца, кг
15 95/95 65/65 14/14 30/30 19/19 12/12 10/12 33/33 4/4 0,6/0,7
20 105/105 75/75 14/14 38/38 26/26 18/18 12/12 36/36 4/4 0,8/0,9
25 115/115 85/85 14/14 45/45 33/33 25/25 12/12 38/38 4/4 1/1,1
32 135/135 100/100 18/18 55/55 39/39 31/31 13/13 40/40 4/4 1,5/1,6
40 145/145 110/110 18/18 62/64 46/46 38/38 13/13 42/42 4/4 1,8/1,9
50 160/160 125/125 18/18 76/76 58/58 49/49 13/13 42/45 4/4 2,2/2,3
65 180/180 145/145 18/18 94/94 77/77 66/66 15/15 45/47 4/4 3,1/3,2
80 195/195 160/160 18/18 105/110 90/90 78/78 15/17 47/50 4/4 3,6/4,2
100 215/215 180/180 18/18 128/130 110/110 96/96 17/17 48/50 8/8 4,7/4,9
125 245/245 210/210 18/18 156/156 135/135 121/121 19/19 57/57 8/8 6,7/6,8
150 280/280 240/240 22/22 180/180 161/161 146/146 19/19 57/57 8/8 8/8,3
200 335/335 295/295 22/22 240/240 222/222 202/202 19/21 58/58 8/12 11,3/12
250 390/405 350/355 22/26 290/292 278/278 254/254 21/23 60/65 12/12 14,6/17
300 440/460 400/410 22/26 345/345 330/330 303/303 22/24 60/66 12/12 18,5/23
350 500/520 460/470 22/26 400/400 382/382 351/351 22/28 60/70 16/16 24/32
400 565/580 515/525 26/30 445/450 432/432 398/398 22/32 60/75 16/16 30/43
500 670/710 620/650 26/33 550/559 535/535 501/501 24/38 65/90 20/20 40/71
600 780/840 725/770 30/39 650/660 636/636 602/602 24/41 65/90 20/20 49/100
800 1010/1020 950/950 33/39 850/850 826/826 792/792 27/45 75/95 24/24 87/130
1000 1220/1255 1160/1170 33/45 1050/1060 1028/1028 992/992 29/49 80/110 28/28 120/203

Размеры в таблице соответствуют
уплотнительным исполнением 1





Характеристки, размеры фланца ГОСТ 12821-80 Pу 25/40

Размеры нержавеющего фланца ГОСТ 12821-80
марки стали 12Х18Н10Т/10Х17Н13М2Т на давление Ру 25/40
  Ду,
мм
Диаметр внешний (D), мм Диаметр меж
осевого расстояния (D0), мм
Размер крепежа (d0), мм Диаметр у основания воротника (Dm), мм Наружный диаметр воротника (Dn), мм Диаметр внутренний (dB), мм Толщина фланца (b), мм Высота ворот
ника (h5), мм
Кол-во крепеж. отверс
тий(n), шт
Вес одного фланца,
кг
  15 95/95 65/65 14/14 30/30 19/19 12/12 14/14 33/33 4/4 0,8/0,8
  20 105/105 75/75 14/14 38/38 26/26 18/18 14/14 34/34 4/4 1/1
  25 115/115 85/85 14/14 45/45 33/33 25/25 14/14 36/36 4/4 1,2/1,2
  32 135/135 100/100 18/18 56/56 39/39 31/31 16/16 43/43 4/4 1,8/1,8
  40 145/145 110/110 18/18 64/64 46/46 38/38 16/16 45/45 4/4 2,1/2,2
  50 160/160 125/125 18/18 76/76 58/58 49/49 17/17 45/45 4/4 2,8/2,8
  65 180/180 145/145 18/18 96/96 77/77 66/66 19/19 50/50 8/8 3,8/3,8
  80 195/195 160/160 18/18 110/ 90/90 78/78 19/21 52/55 8/8 4,4/4,9
  100 230/230 190/190 22/22 132/138 110/110 96/96 21/23 58/65 8/8 6,6/7,4
  125 270/270 220/220 26/26 160/160 135/135 121/120 23/25 65/65 8/8 9,4/1,0
  150 300/300 250/250 26/26 186/186 161/161 146/146 25/27 68/68 8/8 12,5/13
  200 360/375 310/320 26/30 245/250 222/222 202/202 27/35 75/85 12/12 17,5/24
  250 425/445 370/385 30/33 300/310 278/278 254/252 29/39 75/98 12/12 24,4/37
  300 485/510 430/450 30/33 352/368 330/330 303/301 32/42 80/112 16/16 33,3/57
  350 550/570 490/510 33/33 406/418 382/382 351/351 36/48 85/116 16/16 46,6/70
  400 610/655 550/585 33/39 463/480 432/432 398/398 40/54 100/135 16/16 65/107
  500 730/755 660/670 39/45 570/580 535/535 500/495 44/58 100/140 20/20 89/133
  600 840/890 770/795 39/52 670/686 636/636 600/595 49/58 115/140 20/20 123/181
  800 1075/1135 990/1030 45/56 874/908 826/826 790/795 55/71 135/190 24/24 214/344
  1000 1315/1360 1210/1250 56/56 1084/1140 1028/1028 992/995 59/77 150/235 28/28 312/541

Размеры в таблице соответствуют
уплотнительным исполнением 1





Характеристки, размеры фланца ГОСТ 12821-80 Pу 25/40

ГОСТ 12821-80 Pу 63

Размеры нержавеющего фланца ГОСТ 12821-80
марки стали 12Х18Н10Т/10Х17Н13М2Т на давление Ру 63
Ду, мм Диаметр внешний (D), мм Диаметр меж
осевого расстояния (D0), мм
Размер крепежа (d0), мм Диаметр
у основания воротника (Dm), мм
Наружный диаметр воротника (Dn), мм Диаметр внутрен
ний (dB), мм
Толщина фланца (b), мм Высота ворот
ника (h5), мм
Кол-во креп. отверстий (n), шт Вес одного фланца,
кг
15 105 75 14 38 19 12 16 46 4 1,1
20 125 90 18 48 26 18 18 54 4 1,9
25 135 100 18 52 33 25 20 56 4 2,2
32 150 110 22 64 39 31 21 60 4 3
40 165 125 22 74 46 37 21 65 4 3,8
50 175 135 22 86 58 47 23 67 4 4,7
65 200 160 22 106 77 64 25 72 8 6,3
80 210 170 22 120 90 77 27 72 8 7,3
100 250 200 26 140 110 94 29 77 8 11
125 295 240 30 172 135 118 33 95 8 17
150 340 280 33 206 161 142 35 105 8 25
200 405 345 33 264 222 198 41 110 12 36,6
250 470 400 39 316 278 246 45 115 12 51
300 530 460 39 370 330 294 50 120 16 69
350 595 525 39 430 382 342 56 140 16 99

Размеры в таблице соответствуют
уплотнительным исполнением 1



Фланцы ГОСТ 12821-80 воротниковые размеры по запросу

energo-teks.ru

Фланец ГОСТ 33259 тип 11 воротниковый

Фильтрация по стандартам:

ГОСТ

ISO

DIN

ВЕСЬ КАТАЛОГ

Скачать каталог
Таблица допустимого
давления труб
Таблица размерного
ряда DIN, ISO, SMS, ГОСТ
Характеристики
эластомеров (уплотнений)

Подписаться на рассылку

В продаже нержавеющий фланец воротниковый ГОСТ 33259 2015. Марка стали 12х18н10т в наличии, под заказ возможна поставка стали 10Х17Н13М2Т.

С 01 апреля 2016 года на территории Российской Федерации на фланцы арматуры, соединительных частей и деталей трубопроводов на номинальное давление до 250 атмосфер, вступил в силу новый межгосударст­венный стандарт ГОСТ 33259-2015. Данный стандарт заменил существующие ГОСТ 12820-80, 12821-80, 12822-80. Сама конструкция, типы уплотнительной поверхности и геометрия фланцев осталась неизменной. Отличие данного стандарта в группе контроля качества изготовления фланцев.


Марка стали: (08)12Х18Н10Т, 10Х17Н13М2Т(кислотостойкие)
Рабочее давление: от 10 МПа до 6,3 МПа (от 10 кгс/см², до 63 кгс/см²)
Рабочая температура: от -60°С до +600°С
Маркировка: фланец 50-10-01-1-B-12х18н10т-IV ГОСТ 33259-2015, где 50 - условный диаметр, 10 - допустимое рабочее давление, 01 - тип фланца, 1 - номер размерного ряда, В - исполне­ние уплотнительной поверхности, 12х18н10т - марка стали, IV - группа контроля, ГОСТ 33259-2015 - стандарт фланца
Страна производитель: Россия, Китай

Фланцы нержавеющие по ГОСТ 33259 2015 изготавливаются с различными видами исполне­ния уплотнительной поверхности, в зависимости от дальнейшего применения фланцевого сое­динения.

Исполнение фланцев по Гост 33259 2015



Фланец ГОСТ 33259 тип 11, давление Pу 10/16



Ду, мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Размер крепежа (d0), мм Диаметр у основания воротника (Dm), мм Наружний диаметр воротника (Dn), мм Диаметр внутренний (d1), мм Толщина фланца (b), мм Высота фланца (h5), мм Кол-во крепеж. отверст. (n), шт
15 95/95 65/65 14/14 30/30 19/19 12/12 10/12 33/33 4/4
20 105/105 75/75 14/14 38/38 26/26 18/18 12/12 36/36 4/4
25 115/115 85/85 14/14 45/45 33/33 25/25 12/12 38/38 4/4
32 135/135 100/100 18/18 55/55 39/39 31/31 13/13 40/40 4/4
40 145/145 110/110 18/18 62/64 46/46 38/38 13/13 42/42 4/4
50 160/160 125/125 18/18 76/76 58/58 49/49 13/13 42/45 4/4
65 180/180 145/145 18/18 94/94 77/77 66/66 15/15 45/47 4/4
80 195/195 160/160 18/18 105/110 90/90 78/78 15/17 47/50 4/4
100 215/215 180/180 18/18 128/130 110/110 96/96 17/17 48/50 8/8
125 245/245 210/210 18/18 156/156 135/135 121/121 19/19 57/57 8/8
150 280/280 240/240 22/22 180/180 161/161 146/146 19/19 57/57 8/8
200 335/335 295/295 22/22 240/240 222/222 202/202 19/21 58/58 8/12
250 390/405 350/355 22/26 290/292 278/278 254/254 21/23 60/65 12/12
300 440/460 400/410 22/26 345/345 330/330 303/303 22/24 60/66 12/12
350 500/520 460/470 22/26 400/400 382/382 351/351 22/28 60/70 16/16
400 565/580 515/525 26/30 445/450 432/432 398/398 22/32 60/75 16/16
500 670/710 620/650 26/33 550/559 535/535 501/501 24/38 65/90 20/20
600 780/840 725/770 30/39 650/660 636/636 602/602 24/41 65/90 20/20
800 1010/1020 950/950 33/39 850/850 826/826 792/792 27/45 75/95 24/24
1000 1220/1255 1160/1170 33/45 1050/1060 1028/1028 992/992 29/49 80/110 28/28

Размеры в таблице соответствуют только фланцам ГОСТ 33259 тип 11
с уплотнительным исполнением B


Фланец ГОСТ 33259 тип 11, давление Pу 25/40



Ду, мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Размер крепежа (d0), мм Диаметр у основания воротника (Dm), мм Наружный диаметр воротника (Dn), мм Диаметр внутренний (dB), мм Толщина фланца (b), мм Высота воротника (h5), мм Кол-во крепеж. отверстий(n), шт Вес одного фланца, кг
15 95/95 65/65 14/14 30/30 19/19 12/12 14/14 33/33 4/4 0,8/0,8
20 105/105 75/75 14/14 38/38 26/26 18/18 14/14 34/34 4/4 1/1
25 115/115 85/85 14/14 45/45 33/33 25/25 14/14 36/36 4/4 1,2/1,2
32 135/135 100/100 18/18 56/56 39/39 31/31 16/16 43/43 4/4 1,8/1,8
40 145/145 110/110 18/18 64/64 46/46 38/38 16/16 45/45 4/4 2,1/2,2
50 160/160 125/125 18/18 76/76 58/58 49/49 17/17 45/45 4/4 2,8/2,8
65 180/180 145/145 18/18 96/96 77/77 66/66 19/19 50/50 8/8 3,8/3,8
80 195/195 160/160 18/18 110/ 90/90 78/78 19/21 52/55 8/8 4,4/4,9
100 230/230 190/190 22/22 132/138 110/110 96/96 21/23 58/65 8/8 6,6/7,4
125 270/270 220/220 26/26 160/160 135/135 121/120 23/25 65/65 8/8 9,4/1,0
150 300/300 250/250 26/26 186/186 161/161 146/146 25/27 68/68 8/8 12,5/13
200 360/375 310/320 26/30 245/250 222/222 202/202 27/35 75/85 12/12 17,5/24
250 425/445 370/385 30/33 300/310 278/278 254/252 29/39 75/98 12/12 24,4/37
300 485/510 430/450 30/33 352/368 330/330 303/301 32/42 80/112 16/16 33,3/57
350 550/570 490/510 33/33 406/418 382/382 351/351 36/48 85/116 16/16 46,6/70
400 610/655 550/585 33/39 463/480 432/432 398/398 40/54 100/135 16/16 65/107
500 730/755 660/670 39/45 570/580 535/535 500/495 44/58 100/140 20/20 89/133
600 840/890 770/795 39/52 670/686 636/636 600/595 49/58 115/140 20/20 123/181
800 1075/1135 990/1030 45/56 874/908 826/826 790/795 55/71 135/190 24/24 214/344
1000 1315/1360 1210/1250 56/56 1084/1140 1028/1028 992/995 59/77 150/235 28/28 312/541

Размеры в таблице соответствуют только фланцам ГОСТ 33259 тип 11
с уплотнительным исполнением В


Фланец ГОСТ 33259 тип 11, давление Pу 63



Ду, мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Размер крепежа (d0), мм Диаметр у основания воротника (Dm), мм Наружный диаметр воротника (Dn), мм Диаметр внутренний (dB), мм Толщина фланца (b), мм Высота воротника (h5), мм Кол-во креп. отверстий (n), шт Вес одного фланца, кг
15 105 75 14 38 19 12 16 46 4 1,1
20 125 90 18 48 26 18 18 54 4 1,9
25 135 100 18 52 33 25 20 56 4 2,2
32 150 110 22 64 39 31 21 60 4 3
40 165 125 22 74 46 37 21 65 4 3,8
50 175 135 22 86 58 47 23 67 4 4,7
65 200 160 22 106 77 64 25 72 8 6,3
80 210 170 22 120 90 77 27 72 8 7,3
100 250 200 26 140 110 94 29 77 8 11
125 295 240 30 172 135 118 33 95 8 17
150 340 280 33 206 161 142 35 105 8 25
200 405 345 33 264 222 198 41 110 12 36,6
250 470 400 39 316 278 246 45 115 12 51
300 530 460 39 370 330 294 50 120 16 69
350 595 525 39 430 382 342 56 140 16 99

Размеры в таблице соответствуют только фланцам ГОСТ 33259 тип 11
с уплотнительным исполнением В


Группа контроля по ГОСТ Р 33259


На маркировке фланца по ГОСТ 33259 присутствует римские цифры I, II, III, IV, V. Данные циф­ры указывают к какой группе контроля принадлежит фланец. Ниже представлена табли­ца с подробным описанием.
Группа контроля Условия комплектования партии Вид и объем испытаний Сдаточные характеристики Применяемость
I Заготовки одной марки стали Химический анализ - каждая плавка Химический состав Для фланцев PN ≤ 2,5 DN ≤ 300 для жидких рабочих сред, не относящихся к опасным веществам
II Заготовки одной марки стали, совместно прошедшие термическую обработку Химический анализ - каждая плавка.
Измерение твердости - 5 % партии,
но не менее 5 шт.
МКК по требованию заказчика
Химический состав.
Твердость
Для фланцев PN ≤ 6 всех DN и для фланцев PN ≤ 16 DN ≤ 300 для рабочих сред, не относящихся к опасным веществам
III Заготовки одной марки стали, прошедшие термическую обработку по одинаковому режиму Химический анализ - каждая плавка.
Измерение твердости - каждая заготовка.
Неразрушающий контроль -
по требованию заказчика.
МКК по требованию заказчика
Химический состав.
Твердость
Для фланцев PN ≤ 25 всех DN для рабочих сред, не относящихся к опасным веществам.
Для фланцев PN ≤ 6 DN ≤ 150
для жидких рабочих сред, относящихся к опасным веществам
IV Химический анализ - каждая плавка.
Измерение твердости - каждая заготовка.
Механические свойства - 1 % каждой садки,
но не менее 2 шт.
Неразрушающий контроль - каждая заготовка.
МКК по требованию заказчика
Химический состав.
Твердость.
Механические свойства (предел текучести, относительное сужение, ударная вязкость).
Стойкость к МКК
Для фланцев PN ≤ 160 всех DN для всех сред
V Индивидуально каждая заготовка Химический анализ - каждая плавка.
Измерение твердости - каждая заготовка.
Механические свойства - каждая заготовка.
Неразрушающий контроль - каждая заготовка.
МКК по требованию заказчика
Для фланцев PN > 160 всех DN для всех сред

Если у Вас возникли вопросы, свяжитесь с нами удобным для Вас способом

rusevrosteel.ru

ГОСТ 12821-80 Фланцы Стальные приварные встык (воротниковые)

Воротниковые фланцы приварные

Изготавливаем в соответствии ГОСТ 12821-80

ГОСТ 12821-80 «Стальные приварные встык (воротниковые) фланцы»

Фланец стальной приварной встык (воротниковый) — соединительная часть трубопроводов, арматуры, валов, сосудов, резервуаров, приборов (счетчиков, манометров, определителей уровня воды и проч.) и т. п.

Воротниковый фланец имеет форму диска с отверстиями для болтов или шпилек с характерным аксиально симметричным выступом в форме усеченного конуса (так называемый воротник) для приварки встык. Воротниковый фланец наряду с плоским является одним из часто применяемых соединительных элементов трубопроводов.

Воротниковые фланцы применяются для герметичного соединения отдельных частей трубопроводов высоких давлений или для подведения технологических трубопроводов к резервуарам, сосудам или аппаратам. Воротник передает усилия на трубу, уменьшая концентрацию напряжения в основе фланца. Постепенный переход толщины от основы воротника к толщине стенки трубы в сварном шве обеспечивает надежность воротникового фланца.

Диаметр фланца соответствует диаметру трубы, уменьшая турбуленцию и эрозию фланцевого соединения.

Производимые нашей фирмой фланцы полностью соответствуют ГОСТ 12821-80 и могут использоваться в широком диапазоне давлений и при больших перепадах температуры окружающей среды.

Давление: Рy от 0,1 до 20,0 Мпа (от 1 до 20 кг/см2).
Температура среды: от 20 до 873 К (от минус 253 до плюс 600°С).

Диаметр трубопровода: Dy от 15 до 1200 мм.

Стандарт ГОСТ 12821-80 распространяется на стальные приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров.

Фланцы изготавливаются с уплотнительными поверхностями в исполнениях 1 (кроме фланцев на Ру 10,0, 16,0 и 20,0 МПа (100, 160 и 200 кгс/см2)), 2, 3, 4, 5, 6, 7, 8, 9 и присоединительными размерами по ГОСТ 12815-80

При заказе фланцев с шипом-пазом под фторопластовые прокладки к условному обозначению следует добавлять букву Ф после обозначения условного давления.

Согласно ГОСТ 12815-80 различают 9 вариантов исполнения воротниковых фланцев:

  • фланцы воротниковые с соединительным выступом;
  • фланцы воротниковые с выступом;
  • фланцы воротниковые с впадиной;
  • фланцы воротниковые с шипом;
  • фланцы воротниковые с пазом;
  • фланцы воротниковые с углублением под линзовое уплотнение;
  • фланцы воротниковые под уплотнительную прокладку овального сечения;
  • фланцы воротниковые с шипом под фторопластовую прокладку;
  • фланцы воротниковые с пазом под фторопластовую прокладку.

www.cen90zavodts.ru

Фланец стальной воротниковый

Фланцы стальные воротниковые ГОСТ 12821-80

Фланец воротниковый стальной предназначен для соединения трубопроводов на условное давление Ру от 0,1 МПа до 20 МПа (от 1 кгс/см2 до 200 кгс/см2) и температуру среды от -40°С до +450°С.
Изготавливаются с уплотнительными поверхностями исполнением 1, 2, 3, 4, 5, 6, 7, 8, 9. На высокое давление Ру 10, 16, 20 МПа (100, 160, 200 кгс/см2) не изготавливаются с уплотнительной поверхностью исполнением 1.

Фланцы стальные воротниковые ГОСТ 12821-80 имеют присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80.





Диаметр условныйДиаметр наружныйДиаметр по болтовым отверстиямДиаметр болтового отверстия Dm, ммDn, ммДиаметр внутренний Толщина фланца Высота соединительного выступа Количество отверстийМасса
Дy, ммD, ммD0, ммd0, ммd1, ммb, ммh5, ммn, шт.кг
PN = 1,0 МПа (10 кгс/см2)
15956514301912103340,58
201057514382618123640,87
251158514453325123841,05
3213510018553931134041,54
4014511018624638134241,83
5016012518765849134242,26
6518014518947766154543,17
80195160181059078154743,67
1002151801812811096174884,7
12524521018156135121195786,71
15028024022180161146195788,17
200335295222402222021958811,35
2503903502229027825421601214,64
3004404002234533030322601218,66
3505004602240038235122601624
4005655152644543239822601630
5006706202655053550124652039,2
6007807253065063660224652048,8
80010109503385082679227752487,24
1 000122011603310501028992298028119,19
1 2001455138039125612281192339032179,91
PN = 1,6 МПа (16 кгс/см2)
15956514301912123340,68
201057514382618123640,87
251158514453325123841,05
3213510018553931134041,54
4014511018644638134241,85
5016012518765849134542,28
6518014518947766154743,19
80195160181109078175044,21
1002151801813011096175084,9
12524521018156135121195786,75
15028024022180161146195788,3
2003352952224022220221581211,79
2504053552629227825423651217,36
3004604102634633030324661222,76
3505204702640038235128701632,04
4005805253045043239832751643
5007106503355953550138902070,97
6008407703966063660241902099,3
800102095039850826792459524130,57
10001255117045106010289924911028203,39
120014851390521268122811925112532284,94
PN = 2,5 МПа (25 кгс/см2)
15956514301912143340,79
201057514382618143440,97
251158514453325143641,18
3213510018563931164341,83
4014511018644638164542,19
5016012518765849174542,78
6518014518967766195083,71
80195160181109078195284,44
1002301902213211096215886,51
12527022026160135121236589,41
150300250261861611462568812,52
2003603102624522220227751217,44
2504253703030027825429751224,4
3004854303035233030332801633,29
3505504903340638235136851646,57
40061055033464432398401001664,81
50073066039570535500441002088,91
600840770396706366004911520123,7
8001075990458748267905513524213,9
10001315121056108410289925915028312,12
120015251420561288122811926216032387,5
PN = 4,0 МПа (40 кгс/см2)
15956514301912143340,79
201057514382618143440,97
251158514453325143641,18
3213510018563931164341,83
4014511018644638164542,19
5016012518765848174542,81
6518014518967766195083,71
80195160181129078215584,8
1002301902213811096236587,4
125270220261601351202565810
150300250261861611452768813,03
2003753203025022220035851224,44
2504453853331027825239981237,59
30051045033368330301421121657,1
35057051033418382351481161670,34
400655585394804323985413516106,76
500755670455805354955814020132,33
600890795526866365955814020180,95
80011351030569088267957119024343,69
10001360125056114010289957723528540,75
120015751460621350122811958025032690,59
PN = 6,3 МПа (63 кгс/см2)
151057514381912164641,15
201259018482618185441,8
2513510018523325205642,3
3215011022643931216042,94
4016512522744637216543,75
5017513522865847236744,63
65200160221067764257286,29
80210170221209077277287,22
10025020026140110942977810,71
125295240301721351183395817,13
1503402803320616114235105824,6
20040534533264222198411101236,6
25047040039316278246451151250,89
30053046039370330294501201668,15
35059552539430382342561401698,68



Пример условного обозначения фланца воротникового Ду 50 мм на Ру 4,0 МПа (40 кгс/см2) исполнения 2 :

Фланец 2-100-40 ГОСТ 12821-80.

Заказать фланцы воротниковые стальные

armavent.ru

Фланцы стальные воротниковые ГОСТ 12821-80

Настоящий стандарт распространяется на стальные приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров.

Технические характеристики:

Ру от 1 до 250 атм (от 0,1 до 25 МПа), температура среды от -253 до +600°С.

Материал изготовления

ГОСТ

Диапазон рабочих температур (°С)

Ст3сп

380-94

-30°С ... +300°С

20, 25

1050-88

-30°С ... +300°С

09Г2С

19281-89

-70°С ... +300°С

15Х5М

4543-71

-40°С ... +300°С

12Х18Н10Т

7769-82

-40°С ... +300°С

10Х17Н13М3Т

5632-72

-253°С ... +600°С

Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1 (кроме фланцев на Ру 100, 160 и 200 атм), 2, 3, 4, 5, 6, 7, 8, 9 и присоединительными размерами по ГОСТ 12815-80.

Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортирование – по ГОСТ 12816-80.

Обозначение

изделия

Условное

давление

Ру, Атм (МПа)

Размеры, мм

n, к-во отв., шт

Масса, кг

d1

b

h5

Dm

Dn

Фланцы воротниковые ГОСТ 12821-80 Ру6

Ду15 Ру6

6 (0,6)

12

10

28

28

19

4

0.40

Ду20 Ру6

6 (0,6)

18

10

30

36

26

4

0.53

Ду25 Ру6

6 (0,6)

25

12

30

42

33

4

0.76

Ду32 Ру6

6 (0,6)

31

12

33

50

39

4

1.10

Ду40 Ру6

6 (0,6)

38

12

35

60

46

4

1.36

Ду50 Ру6

6 (0,6)

49

12

35

70

58

4

1.53

Ду65 Ру6

6 (0,6)

66

12

35

88

77

4

1.97

Ду80 Ру6

6 (0,6)

78

13

37

102

90

4

2.76

Ду100 Ру6

6 (0,6)

96

13

38

122

110

4

3.35

Ду125 Ру6

6 (0,6)

121

15

40

148

135

8

4.66

Ду150 Ру6

6 (0,6)

146

15

43

172

161

8

5.37

Ду200 Ру6

6 (0,6)

202

17

50

235

222

8

8.37

Ду250 Ру6

6 (0,6)

254

18

50

288

278

12

10.99

Ду300 Ру6

6 (0,6)

303

18

50

340

330

12

14.82

Ду350 Ру6

6 (0,6)

351

18

50

390

382

12

17.69

Ду400 Ру6

6 (0,6)

398

18

50

440

432

16

20.55

Ду500 Ру6

6 (0,6)

501

19

50

545

535

16

26.63

Ду600 Ру6

6 (0,6)

602

19

55

650

636

20

35.79

Ду800 Ру6

6 (0,6)

792

19

60

844

826

24

56.17

Фланцы воротниковые ГОСТ 12821-80 Ру10

Ду15 Ру10

10 (1,0)

12

10

33

30

19

4

0.58

Ду20 Ру10

10 (1,0)

18

12

36

28

26

4

0.87

Ду25 Ру10

10 (1,0)

25

12

38

45

33

4

1.05

Ду32 Ру10

10 (1,0)

31

13

40

55

39

4

1.54

Ду40 Ру10

10 (1,0)

38

13

42

62

46

4

1.83

Ду50 Ру10

10 (1,0)

49

13

42

76

58

4

2.26

Ду65 Ру10

10 (1,0)

66

15

45

94

77

4

3.17

Ду80 Ру10

10 (1,0)

78

15

47

105

90

4

3.67

Ду100 Ру10

10 (1,0)

96

17

48

128

110

8

4.70

Ду125 Ру10

10 (1,0)

121

19

57

156

135

8

6.71

Ду150 Ру10

10 (1,0)

146

19

57

180

161

8

8.17

Ду200 Ру10

10 (1,0)

202

19

58

240

222

8

11.35

Ду250 Ру10

10 (1,0)

254

21

60

290

278

12

14.64

Ду300 Ру10

10 (1,0)

303

22

60

345

330

12

18.66

Ду350 Ру10

10 (1,0)

351

22

60

400

382

16

24.00

Ду400 Ру10

10 (1,0)

398

22

60

445

432

16

30.00

Ду500 Ру10

10 (1,0)

501

24

65

550

535

20

39.20

Ду600 Ру10

10 (1,0)

602

24

65

650

636

20

48.80

Ду700 Ру10

10 (1,0)

692

25

65

744

726

24

65.26

Ду800 Ру10

10 (1,0)

792

27

75

850

826

24

87.24

Фланцы воротниковые ГОСТ 12821-80 Ру16

Ду15 Ру16

16 (1,6)

12

12

33

30

19

4

0.68

Ду20 Ру16

16 (1,6)

18

12

36

38

26

4

0.87

Ду25 Ру16

16 (1,6)

25

12

38

45

33

4

1.05

Ду32 Ру16

16 (1,6)

31

13

40

55

39

4

1.54

Ду40 Ру16

16 (1,6)

38

13

42

64

46

4

1.85

Ду50 Ру16

16 (1,6)

49

13

45

76

58

4

2.28

Ду65 Ру16

16 (1,6)

66

15

47

94

77

4

3.19

Ду80 Ру16

16 (1,6)

78

17

50

110

90

4

4.21

Ду100 Ру16

16 (1,6)

96

17

50

130

110

8

4.90

Ду125 Ру16

16 (1,6)

121

19

57

156

135

8

6.75

Ду150 Ру16

16 (1,6)

146

19

57

180

161

8

8.30

Ду200 Ру16

16 (1,6)

202

21

58

240

222

12

11.79

Ду250 Ру16

16 (1,6)

254

23

65

292

278

12

17.36

Ду300 Ру16

16 (1,6)

303

24

66

346

330

12

22.76

Ду350 Ру16

16 (1,6)

351

28

70

400

382

16

32.04

Ду400 Ру16

16 (1,6)

398

32

75

450

432

16

43.00

Ду500 Ру16

16 (1,6)

501

38

90

559

535

20

70.97

Ду600 Ру16

16 (1,6)

602

41

90

660

636

20

99.30

Ду700 Ру16

16 (1,6)

692

43

95

750

726

24

105.90

Ду800 Ру16

16 (1,6)

792

45

95

850

826

24

130.57

Фланцы воротниковые ГОСТ 12821-80 Ру25

Ду15 Ру25

25 (2,5)

12

14

33

30

19

4

0.79

Ду20 Ру25

25 (2,5)

18

14

34

38

26

4

0.97

Ду25 Ру25

25 (2,5)

25

14

36

45

33

4

1.18

Ду32 Ру25

25 (2,5)

31

16

43

56

39

4

1.83

Ду40 Ру25

25 (2,5)

38

16

45

64

46

4

2.19

Ду50 Ру25

25 (2,5)

49

17

45

76

58

4

2.78

Ду65 Ру25

25 (2,5)

66

19

50

96

77

8

3.71

Ду80 Ру25

25 (2,5)

78

19

52

110

90

8

4.44

Ду100 Ру25

25 (2,5)

96

21

58

132

110

8

6.51

Ду125 Ру25

25 (2,5)

121

23

65

160

135

8

9.41

Ду150 Ру25

25 (2,5)

146

25

68

186

161

8

12.52

Ду200 Ру25

25 (2,5)

202

27

75

245

222

12

17.44

Ду250 Ру25

25 (2,5)

254

29

75

300

278

12

24.40

Ду300 Ру25

25 (2,5)

303

32

80

352

330

16

33.29

Ду350 Ру25

25 (2,5)

351

36

85

406

382

16

46.57

Ду400 Ру25

25 (2,5)

398

40

100

464

432

16

64.81

Ду500 Ру25

25 (2,5)

500

44

100

570

535

20

88.91

Ду600 Ру25

25 (2,5)

600

49

115

670

636

20

123.70

Ду700 Ру25

25 (2,5)

690

53

125

766

726

24

166.81

Ду800 Ру25

25 (2,5)

790

55

135

874

826

24

213.90

Фланцы воротниковые ГОСТ 12821-80 Ру40

Ду15 Ру40

40 (4,0)

12

14

33

30

19

4

0.79

Ду20 Ру40

40 (4,0)

18

14

34

38

26

4

0.97

Ду25 Ру40

40 (4,0)

25

14

36

45

33

4

1.18

Ду32 Ру40

40 (4,0)

31

16

43

56

39

4

1.83

Ду40 Ру40

40 (4,0)

38

16

45

64

46

4

2.19

Ду50 Ру40

40 (4,0)

48

17

45

76

58

4

2.81

Ду65 Ру40

40 (4,0)

66

19

50

96

77

8

3.71

Ду80 Ру40

40 (4,0)

78

21

55

112

90

8

4.80

Ду100 Ру40

40 (4,0)

96

23

65

138

110

8

7.40

Ду125 Ру40

40 (4,0)

120

25

65

160

135

8

10.00

Ду150 Ру40

40 (4,0)

145

27

68

186

161

8

13.03

Ду200 Ру40

40 (4,0)

200

35

85

250

222

12

24.44

Ду250 Ру40

40 (4,0)

252

39

98

310

278

12

37.59

Ду300 Ру40

40 (4,0)

301

42

112

368

330

16

57.10

Ду350 Ру40

40 (4,0)

351

48

116

481

382

16

70.34

Ду400 Ру40

40 (4,0)

398

54

135

480

432

16

106.76

Ду500 Ру40

40 (4,0)

495

58

140

580

535

20

132.33

Ду600 Ру40

40 (4,0)

595

58

140

686

636

20

180.95

Ду700 Ру40

40 (4,0)

695

63

160

790

726

24

228.25

Ду800 Ру40

40 (4,0)

795

71

190

908

826

24

343.69

Фланцы воротниковые ГОСТ 12821-80 Ру63

Ду15 Ру63

63 (6,3)

12

16

46

38

19

4

1.15

Ду20 Ру63

63 (6,3)

18

18

54

48

62

4

1.80

Ду25 Ру63

63 (6,3)

25

20

56

52

33

4

2.30

Ду32 Ру63

63 (6,3)

31

21

60

64

39

4

2.94

Ду40 Ру63

63 (6,3)

37

21

65

74

46

4

3.75

Ду50 Ру63

63 (6,3)

47

23

67

86

58

4

4.63

Ду65 Ру63

63 (6,3)

64

25

72

106

77

8

6.29

Ду80 Ру63

63 (6,3)

77

27

72

120

90

8

7.22

Ду100 Ру63

63 (6,3)

94

29

77

140

110

8

10.71

Ду125 Ру63

63 (6,3)

118

33

95

172

135

8

17.13

Ду150 Ру63

63 (6,3)

142

35

105

206

161

8

24.60

Ду200 Ру63

63 (6,3)

198

41

110

264

222

12

36.60

Ду250 Ру63

63 (6,3)

246

45

115

316

278

12

50.89

Ду300 Ру63

63 (6,3)

294

50

120

370

330

16

68.15

Ду350 Ру63

63 (6,3)

342

56

140

430

382

16

98.68

Ду400 Ру63

63 (6,3)

386

62

155

484

432

16

135.80

Ду500 Ру63

63 (6,3)

485

66

165

594

535

20

192.74

Ду600 Ру63

63 (6,3)

585

71

180

704

636

20

269.27

Ду700 Ру63

63 (6,3)

685

76

225

820

726

24

300.86

Ду800 Ру63

63 (6,3)

785

85

225

920

826

24

463.87

Фланцы воротниковые ГОСТ 12821-80 Ру100

Ду15 Ру100

100 (10,0)

12

18

46

38

19

4

1.26

Ду20 Ру100

100 (10,0)

18

20

51

48

26

4

1.98

Ду25 Ру100

100 (10,0)

25

22

56

52

33

4

2.48

Ду32 Ру100

100 (10,0)

31

22

60

64

39

4

3.05

Ду40 Ру100

100 (10,0)

37

23

67

76

46

4

4.06

Ду50 Ру100

100 (10,0)

45

25

68

86

58

4

6.03

Ду65 Ру100

100 (10,0)

62

29

80

110

77

8

8.52

Ду80 Ру100

100 (10,0)

75

31

87

124

90

8

9.91

Ду100 Ру100

100 (10,0)

92

35

97

146

110

8

14.65

Ду125 Ру100

100 (10,0)

112

39

112

180

135

8

23.32

Ду150 Ру100

100 (10,0)

136

43

125

214

161

12

32.87

Ду200 Ру100

100 (10,0)

190

51

140

276

222

12

54.24

Ду250 Ру100

100 (10,0)

236

57

160

340

278

12

85.24

Ду300 Ру100

100 (10,0)

248

66

180

400

330

16

127.78

Ду350 Ру100

100 (10,0)

332

72

195

460

382

16

170.94

Ду400 Ру100

100 (10,0)

376

76

200

510

432

16

216.86

lenstroymet.ru

ГОСТ 12821-80 Фланцы стальные приварные встык

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СТАЛЬНЫЕ ПРИВАРНЫЕ ВСТЫК
НА Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2)

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 12821-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СТАЛЬНЫЕ ПРИВАРНЫЕ
НА Ру от 0,1 до 20,0 МПа
(от 16 до 200 кгс/см2)
КОНСТРУКЦИЯ И РАЗМЕРЫSteel butt-welded flanges for Pnom from
0,1 to 20,0 MPa (from 1 to 200 kgf/cm2).
Design and dimensions
ГОСТ
12821-80

Срок действия с 01.01.83
до 01.01.93

Изменение № 4 ГОСТ 12821-80 фланцы стальные приварные встык на Pу от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) Конструкция и размеры

Утверждено и введено в действие Постановлением Госстандарта России от 15.04.92 № 403

Дата введения 01.10.92

1. Настоящий стандарт распространяется на стальные приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 °С).

Требования пп. 1, 2 (за исключением показателя «Масса»), 3, 9-10 настоящего стандарта являются обязательными, остальные требования-рекомендуемыми.

(Измененная редакция, Изм. № 4).

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в табл. 1-10.

Примечания:

1. Допускается обработка поверхностей А с шероховатостью Ra? 100 мкм.

2. Допускается изготовление фланцев с другими видами разделки под сварку по технической документации, утвержденной в установленном порядке.

1, 2. (Измененная редакция, Изм. № 2, 4).

Таблица 1

Размеры, мм

npoet.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
