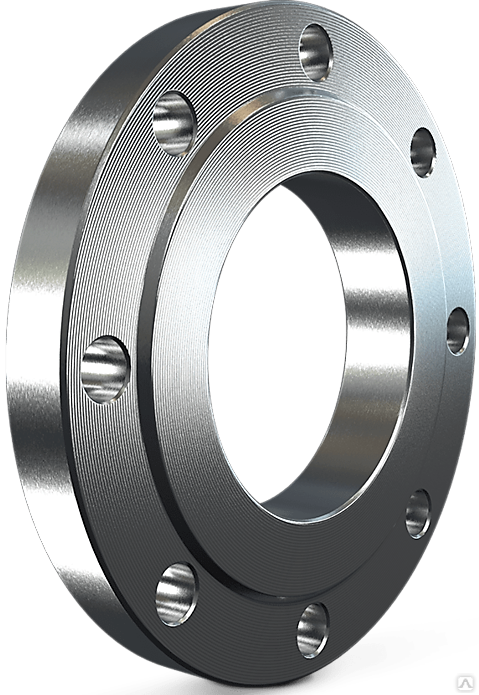

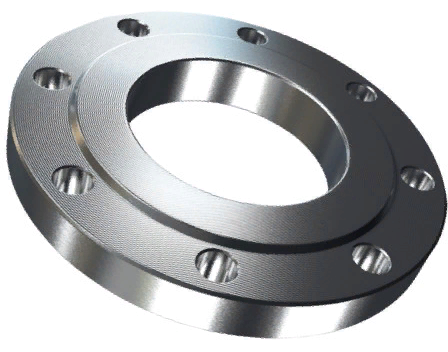

Плоские фланцы под приварку ГОСТ 12820-80, ГОСТ 12815-80 Ду10 — Ду800
Изготавливаются в соответствии с ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры»
Применение
Приварные плоские фланцы применяются в энергетической, химической , нефтяной, газовой и других отраслях промышленности.
Возможные исполнения
1-5, 8, 9, по ГОСТ 12815-80
Возможные материалы
1. Углеродистая сталь Сталь 20 (Ст 20)
2. Нержавеющая сталь (12х18н10т)
3. Легированная сталь (09г2с — морозоустойчивая)
Ду, мм | Размеры, мм | ||||||
db | b | dn | D | D1 | D2 | h | |
10 | 15 | 10 | 14 | 90 | 60 | 42 | 2 |
15 | 19 | 10 | 18 | 95 | 65 | 47 | 2 |
20 | 26 | 12 | 25 | 105 | 75 | 58 | 2 |
| 25 | 33 | 12 | 32 | 115 | 85 | 68 | 2 |
32 | 39 | 14 | 38 | 135 | 100 | 78 | 2 |
40 | 46 | 15 | 45 | 145 | 110 | 88 | 3 |
50 | 59 | 15 | 160 | 125 | 102 | 3 | |
65 | 78 | 17 | 76 | 180 | 145 | 122 | 3 |
80 | 91 | 17 | 89 | 195 | 160 | 133 | 3 |
100 | 110 | 19 | 108(A) | 215 | 180 | 158 | 3 |
116 | 19 | 114(Б) | 215 | 180 | 158 | 3 | |
125 | 135 | 21 | 133(А) | 245 | 210 | 184 | 3 |
142 | 21 | 140(Б) | 245 | 210 | 184 | 3 | |
150 | 21 | 152(А) | 280 | 240 | 212 | 3 | |
161 | 21 | 159(Б) | 280 | 240 | 212 | 3 | |
170 | 21 | 168(В) | 280 | 240 | 212 | 3 | |
200 | 222 | 21 | 219 | 335 | 295 | 268 | 3 |
250 | 273 | 23 | 273 | 390 | 350 | 320 | 3 |
300 | 325 | 24 | 325 | 440 | 400 | 370 | 4 |
350 | 377 | 24 | 377 | 500 | 460 | 430 | 4 |
400 | 426 | 26 | 426 | 565 | 515 | 482 | 4 |
500 | 530 | 28 | 530 | 670 | 620 | 585 | 4 |
600 | 630 | 31 | 630 | 780 | 725 | 685 | 5 |
800 | 820 | 37 | 820 | 1010 | 950 | 905 | 5 |
Фланцы приварные стальные плоские и прижимные: ГОСТ 12820-80
Не можете определиться с нужным размером детали?
Получите бесплатную консультацию специалиста: +7 (950) 009-79-73 +7(812) 339-00-12
фланцы прижимные фланцы приварные прайс-лист
Фланцы прижимные для ПНД труб
Совершая монтаж трубопровода невозможно обойтись без использования плоских фланцев.
Фланец — деталь в форме кольца, имеющая несколько отверстий для шпилек, присоединяющих соседнюю деталь. Фланец необходимо одеть на трубу, затем обварить по периметру, где проходит соединение. Из-за этого диаметр внутри деталей больше, чем наружный диаметр трубопроводов, к которым их приваривают.
Плоские расточенные фланцы, используют для прикрепления к полиэтиленовым трубам ПНД. Обычный стальной плоский фланец, который изготавливается по ГОСТ 12820-80, насаживают на полиэтиленовую втулку, растачивая его внутренний диаметр, до необходимого размера. Затем, к окончанию полиэтиленовой трубы приваривают окончание втулки. Такой способ позволяет межцентровму расстоянию, а также диаметру и количеству отверстий расточенных фланцев полностью совпасть с плоскими фланцами (ГОСТ 12820-80).
Мы предлагаем прижимные расточные фланцы для ПНД труб двух типов – с максимальным рабочим давлением в 10 и 16 атмосфер. Все изделия, представленные в прайс-листе, выполнены из высококачественной стали с антикоррозийным покрытием, что увеличивает срок эксплуатации деталей и устойчивость к воздействиям внешней среды

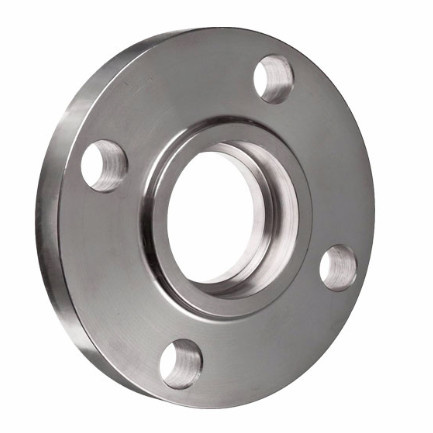

Фланцы приварные для стальных труб
Фланцы приварные на стальных трубопроводах используются прежде всего для соединений труб на различных промышленных предприятиях, в том числе нефтегазовых, переходах с разным диаметром, как в холодном, так и в умеренном климате.
Подразделяются на плоские и воротниковые

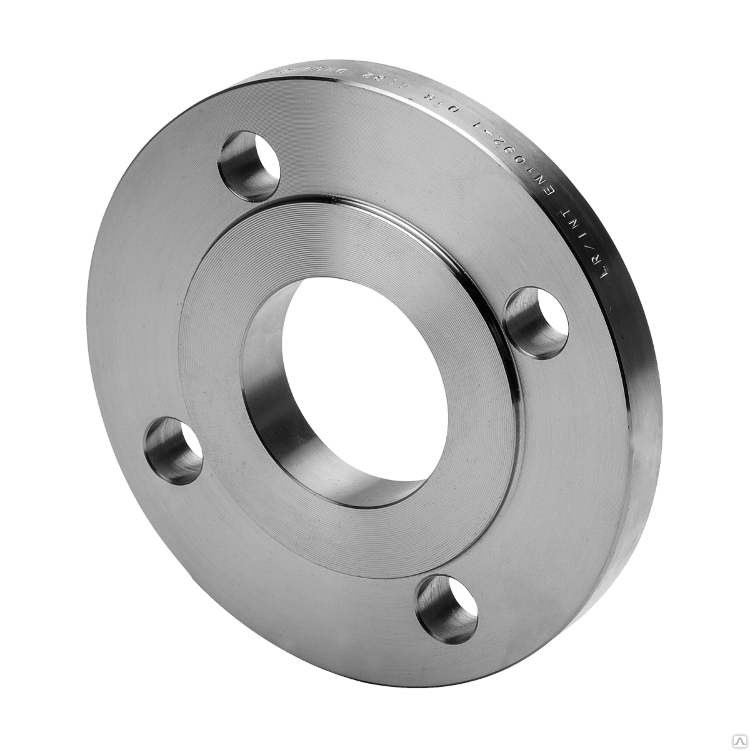

Плоский приварной фланец — это широкое кольцо с небольшим цилиндрическим выступом с одной из стороны по внутреннему краю.
У воротникового фланца согласно помимо такого выступа с противоположной стороны есть еще и конусообразный выступ.
В результате два изделия принципиально различаются по способу крепления:
Применение:
фланцы воротниковые применяются при давлении от 0,1 до 20 МПа.
Эта разница и обусловлена наличием специального ворота у воротникового фланца. Конусообразный воротник позволяет сделать фланцевое соединение намного крепче
Приварные фланцы это важная часть трубопроводных соединений. Чаще всего находят применение такие изделия как фланец приварной встык/воротниковый (перевод с английского — Weld Neck), фланец приварной (перевод с английского — Slip On), и многие другие.

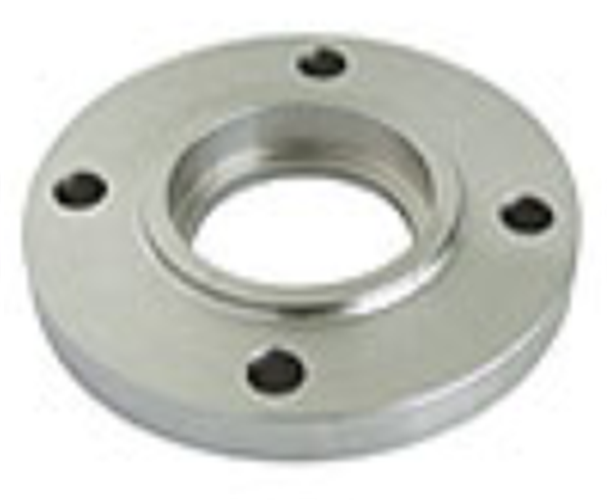

Представляем вашему вниманию следующие виды фланцев
Чтобы грамотно выбрать плоские фланцы следует принимать во внимание условное давление, которое соединение способно выдержать, диаметр прохода для среды, его исполнение, зависящее, от поверхности под прокладку, а также из какого материала он изготовлен и рабочую температуру.
Для того, чтобы расчитать стоимость вашего заказа, необходимо ввести в форму собственные контактные данные. Наши сотрудники свяжутся с вами с вами в ближайшее время. Это позволит нам уточнить требуемые технические характеристики, получить необходимую информацию в отношении комплектации и сделать вам выгодное предложение. Заказ можно оформить в любое наиболее удобное для вас время.
Или просто позвоните нам в рабочее время по тел +7(812) 339 00 12
