Фланцы по гост 12821 80: ГОСТ 12821-80 Фланцы Стальные приварные встык (воротниковые)

Содержание

Фланцы ГОСТ 12821-80 | УралПромРегион

Перейти к содержимому

Наименование Dy, мм	Исполнение	Давление Ру, МПа	Масса кг
Фланец Ду 10	1-5	0,1	0,29
	1-5	0,25	0,29
	1-5	0,6	0,34
	1-5	1	0,5
	1-5	1,6	0,6
	1-5	2,5	0,69
	1-5	4,0	0,69
	1-7	6,3	1,03
	1-6	10	1,03
Фланец Ду 15	1-5	0,1	0,34
	1-5	0,25	0,34
	1-5	0,6	0,4
	1-5	1	0,58
	1-5	1,6	0,68
	1-5	2,5	0,8
	1-5	4,0	0,8
	1-7	6,3	1,15
	1-6	10	1,27
	1-6	16	1,27
	1-6	20	2,11
Фланец Ду 20	1-5	0,1	0,46
	1-5	0,25	0,46
	1-5	0,6	0,53
	1-5	1	0,87
	1-5	1,6	0,87
	1-5	2,5	0,99
	1-5	4,0	0,99
	1-7	6,3	1,81
	1-6	10	2,02
	1-6	16	2,08
	1-6	20	2,54
Фланец Ду 25	1-5	0,1	0,55
	1-5	0,25	0,55
	1-5	0,6	0,76
	1-5	1	1,05
	1-5	1,6	1,05
	1-5	2,5	1,19
	1-5	4,0	1,19
	1-7	6,3	2,3
	1-6	10	2,5
	1-6	16	2,5
	1-6	20	3,59
Фланец Ду 32	1-5	0,1	0,78
	1-5	0,25	0,78
	1-5	0,6	1,1
	1-5	1	1,54
	1-5	1,6	1,54
	1-5	2,5	1,85
	1-5	4,0	1,85
	1-7	6,3	2,94
	1-6	10	3,06
	1-6	16	3,07
	1-6	20	4,43
Фланец Ду 40	1-5	0,1	1,09
	1-5	0,25	1,09
	1-5	0,6	1,37
	1-5	1	1,83
	1-5	1,6	1,85
	1-5	2,5	2,19
	1-5	4,0	2,19
	1-7	6,3	3,75
	1-6	10	4,07
	1-6	16	4,28
	1-6	20	5,46
Фланец Ду 50	1-5	0,1	1,26
	1-5	0,25	1,26
	1-5	0,6	1,53
	1-5	1	2,26
	1-5	1,6	2,28
	1-5	2,5	2,78
	1-5	4,0	2,81
	1-7	6,3	4,63
	1-6	10	6,08
	1-6	16	6,49
	1-6	20	11,25
Фланец Ду 65	1-5	0,1	1,62
	1-5	0,25	1,62
	1-5	0,6	2,06
	1-5	1	3,17
	1-5	1,6	3,19
	1-5	2,5	3,71
	1-5	4,0	3,72
	1-7	6,3	6,29
	1-6	10	8,84
	1-6	16	9,38
	1-6	20	19,23
Фланец Ду 80	1-5	0,1	2,43
	1-5	0,25	2,43
	1-5	0,6	2,8
	1-5	1	3,67
	1-5	1,6	4,21
	1-5	2,5	4,48
	1-5	4,0	4,81
	1-7	6,3	7,22
	1-6	10	9,98
	1-6	16	10,46
	1-6	20	27,55
Фланец Ду 100	1-5	0,1	2,98
	1-5	0,25	2,98
	1-5	0,6	3,35
	1-5	1	4,7
	1-5	1,6	4,9
	1-5	2,5	6,51
	1-5	4,0	7,4
	1-7	6,3	10,71
	1-6	10	14,67
	1-6	16	15,41
	1-6	20	56,64
Фланец Ду 125	1-5	0,1	3,72
	1-5	0,25	3,72
	1-5	0,6	4,66
	1-5	1	6,71
	1-5	1,6	6,76
	1-5	2,5	9,45
	1-5	4,0	10,17
	1-7	6,3	17,13
	1-6	10	23,34
	1-6	16	24,87
	1-6	20	73,15
Фланец Ду 150	1-5	0,1	5,22
	1-5	0,25	5,22
	1-5	0,6	5,85
	1-5	1	8,9
	1-5	1,6	8,3
	1-5	2,5	12,56
	1-5	4,0	13,2
	1-7	6,3	24,6
	1-6	10	32,87
	1-6	16	35,04
	1-6	20	90,92
Фланец Ду 200	1-5	0,1	6,92
	1-5	0,25	6,92
	1-5	0,6	9,35
	1-5	1	11,35
	1-5	1,6	11,79
	1-5	2,5	17,44
	1-5	4,0	24,44
	1-7	6,3	38,5
	1-6	10	54,24
	1-6	16	60,1
	1-6	20	159,69
Фланец Ду 250	1-5	0,1	9,88
	1-5	0,25	9,88
	1-5	0,6	12,3
	1-5	1	14,64
	1-5	1,6	17,36
	1-5	2,5	24,4
	1-5	4,0	37,59
	1-7	6,3	53. 8
	1-6	10	85,4
	1-6	16	94,4
	1-4	20	318,03
Фланец Ду 300	1-5	0,1	13,38
	1-5	0,25	13,38
	1-5	0,6	14,82
	1-5	1	19,3
	1-5	1,6	22,76
	1-5	2,5	33,29
	1-5	4,0	57,1
	1-7	6,3	74,6
	1-6	10	128,35
	1-6	16	141
Фланец Ду 350	1-5	0,1	15,97
	1-5	0,25	15,97
	1-5	0,6	18,65
	1-5	1	24,7
	1-5	1,6	33,1
	1-5	2,5	46,57
	1-5	4,0	70,34
	1-7	6,3	106
	1-6	10	171,6
Фланец Ду 400	1-5	0,1	18,56
	1-5	0,25	18,56
	1-5	0,6	20,55
	1-5	1	30,35
	1-5	1,6	43
	1-5	2,5	64,81
	1-5	4,0	106,76
	1-7	6,3	151
	1-6	10	216,44
Фланец Ду 500	1-5	0,1	26,76
	1-5	0,25	26,76
	1-5	0,6	29,1
	1-5	1	40
	1-5	1,6	70,97
	1-5	2,5	88,91
	1-5	4,0	132,33
	1-7	6,3	200,89
Фланец Ду 600	1-5	0,1	35,79
	1-5	0,25	35,79
	1-5	0,6	35,79
	1-5	1	50
	1-5	1,6	99,3
	1-5	2,5	123,7
	1-5	4,0	195,08
	1-7	6,3	283,4
Фланец Ду 800	1-5	0,1	55
	1-5	0,25	55
	1-5	0,6	56,17
	1-5	1	87,24
	1-5	1,6	130,57
	1-5	2,5	214,68
	1-5	4,0	367,4
	1	6,3	463,8
Фланец Ду 1000	1	0,1	73,44
	1	0,25	73,44
	1	0,6	73,51
	1	1	119,19
	1	1,6	203,39
	1	2,5	312,12
	1	4,0	540,75
	1	6,3	980,6
Фланец Ду 1200	1	0,1	92,92
	1	0,25	92,92
	1	0,6	111,43
	1	1	179,91
	1	1,6	284,94
	1	2,5	387,5
	1	4,0	690,59
	1	6,3	1263,72
Фланец Ду 1400	1	0,1	101,02
	1	0,25	101,02
	1	0,6	156,58
Фланец Ду 1600	1	0,1	135,27
	1	0,25	135,27
	1	0,6	218,57

Все изготавливаемые фланцы соответствуют ГОСТ 12821-80 и сопровождаются паспортами на изделие, подтверждаются сертификатами качества и сертификатами соответствия

Фланцы воротниковые стальные приварные ГОСТ 12821-80 применяют для присоединения деталей трубопроводной и запорной арматуры с помощью крепежа к основной магистрали трубопровода. Сами фланцы крепятся приваркой встык. Целостность фланцев и отсутствие швов обеспечивают изделия надежностью, прочностью и высокой герметичностью.

Конструкция и размеры воротниковых фланцев должны соответствовать параметрам указанным на рисунке.

По ГОСТ 12821-80 воротниковые фланцы рекомендуется изготовлять ковкой, штамповкой и гибкой из полосового проката с последующей сваркой стыка.
Для штампованных фланцев, а также изготовляемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой – по классу точности Т4 ГОСТ 7505-89 допускается усиление шва, которое при определении предельного отклонения не учитывается.
Неуказанные размеры, промежуточные диаметры и предельные отклонения – изготавливаются по рабочим чертежам, утвержденным в установленном порядке.
При несовпадении внутренних диаметров фланца и трубы допускается выполнять плавный переход под углом не более 10°.

Изготавливаются фланцы по ГОСТ 12821-80 в семи исполнениях:
1 исп. – с соединительным выступом
2 исп. – с выступом
3 исп. – с впадиной
4 исп. – с шипом
5 исп. – с пазом
6 исп. – пол прокладку овального сечения
7 исп. – под линзовую прокладку
По геометрии плоские фланцы могут быть круглыми и квадратными.

Фланцы производятся из углеродистой и низколегированной стали, а также из коррозионностойких марок сталей (нержавеющие фланцы):

ст3
ст.20 и ст.25
ст.09Г2С
ст.08Х18Н10Т и ст.12Х18Н10Т

Используются стальные воротниковые фланцы в трубопроводах и соединительных частях, а также на присоединительных фланцах арматуры, в соединительных частях машин, приборов, патрубков аппаратов и резервуаров с условным давлением до 20 МПа.
Рекомендуемая температура рабочей среды от -253 до +600 °С.

Нефтегазовая
Химическая
Пищевая
Энергетическая

Фланец круглый стальной воротниковый приварной Dу=50 мм на давление Ру=1,0 Мпа из стали марки 20, исполнения 1 (с соединительным выступом)
Фланец 1-50-10 ст. 20 ГОСТ 12821-80

Фланец круглый стальной воротниковый приварной Dу=150 мм на давление Ру=1,6 Мпа из стали марки 09Г2С, исполнения 1 (с соединительным выступом)
Фланец 1-150-16 ст.09Г2С ГОСТ 12821-80

Фланец нержавеющий круглый стальной воротниковый приварной Dу=250 мм на давление Ру=2,5 Мпа из стали марки 12Х18Н10Т, исполнения 1 (с соединительным выступом)
Фланец 1-250-25 ст.12Х18Н10Т ГОСТ 12821-80

Пролистать наверх

Фланцы воротниковые ГОСТ 12820-80 | Завод «ЛЕКА»

Наименование	Исполнение	Давление, МПа
Фланец Ду 10 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
	1-6	10
Фланец Ду 15 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
	1-6	10
		16
		20
Фланец Ду 20 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
	1-6	10
		16
		20
Фланец Ду 25 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
	1-6	10
		16
		20
Фланец Ду 32 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
	1-6	10
		16
		20
Фланец Ду 40 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
	1-6	10
		16
		20
Фланец Ду 50 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
	1-6	10
		16
		20
Фланец Ду 65 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
	1-6	10
		16
		20
Фланец Ду 80 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
	1-6	10
		16
		20
Фланец Ду 100 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
	1-6	10
		16
		20
Фланец Ду 125 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
	1-6	10
		16
		20
Фланец Ду 150 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
	1-6	10
		16
		20
Фланец Ду 200 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
	1-6	10
		16
		20
Фланец Ду 250 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
	1-6	10
	1-6	16
	1-4	20
Фланец Ду 300 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
	1-6	10
	1-6	16
Фланец Ду 350 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
	1-6	10
Фланец Ду 400 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
	1-6	10
Фланец Ду 500 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
Фланец Ду 600 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1-7	6,3
Фланец Ду 800 ГОСТ 12821-80	1-5	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
	1	6,3
Фланец Ду 1000 ГОСТ 12821-80	1	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
		6,3
Фланец Ду 1200 ГОСТ 12821-80	1	0,1
		0,25
		0,6
		1
		1,6
		2,5
		4,0
		6,3
Фланец Ду 1400 ГОСТ 12821-80	1	0,1
		0,25
		0,6
Фланец Ду 1600 ГОСТ 12821-80	1	0,1
		0,25
		0,6

ГОСТ 12821-80 PN2.

5 Фланцы приварные встык Давление PN 2,5 МПа Производители и поставщики — Фабрика Китая

Фланец EO предоставил ГОСТ 12821-80 PN2.5 Фланцы приварные встык. Мы производим, экспортируем и поставляем фланцы, соответствующие национальным и международным стандартам качества, и производственная база, которая владеет оборудованием, соответствующим международному техническому уровню, и хорошо оснащена всем набором передового оборудования для плазменной очистки.

, D 907
888,91
907
888,91
7
888,91
7
888,91

Давление PN=2,5 МПа (25 кгс/см²)
Наименование	900.	D1, мм.	d, мм.	DM, MM	DN, MM	D11, мар.	б, мм.	h5, мм.	Отр., шт.	Масса, кг.
Flange GOST 12821-80 1-15-25 ст.3 (20)	95	65	14	30	19	12	14	33	4	0,79
Flange GOST 12821-80 1-20-25 ст.3 (20 )	105	75		38	26	18		34		0,97
Flange GOST 12821-80 1 -25-25 ст. 3 (20)	115	85		45	33	25		36		1,18
Flange GOST 12821-80 1- 32-25 ст.3 (20)	135	100	18	56	39	31	16	43		1,83
Flange GOST 12821-80 1-40-25 ст.3 (20)	145	110		64	46	38	16	45		2,19
Flange GOST 12821-80 1-50-25 ст. 3 (20)	160	125		76	58	49	17	45		2,78
Flange GOST 12821-80 1-65-25 ст.3 (20)	180	145		96	77	66	19	50	8	3,71
Flange GOST 12821-80 1-80-25 ст.3 (20)	195	160		110	90	78	19	52		4,44
Flance GOST 12821-80 1-100-25.	110	96	21	58	6,51
Flange GOST 12821-80 1-125-25 ст.3 (20)	270	220	26	160	135	121	23	65		9,41
Flange GOST 12821-80 1-150-25 ст.3 (20)	300	250		186	161	146	25	68		12,52
Flange GOST 12821-80 1-200-25 ст. 3 (20)	360	310		245	222	202	27	75	12	17,44
Flange GOST 12821-80 1-250-25 ст.3 (20)	425	370	30	300	278	254	29	75	12	24,4
Фланец GOST 12821-80 1-300-25. 32	80	16	30	33,29
Flange GOST 12821-80 1-350-25 ст. 3 (20)	550		490	33	406	382	351	36	85	46,57
Flange GOST 12821-80 1- 400-25 ст.3 (20)	610		550	33	464	432	398	40	100	64,81
Flance GOST 12821-80 1-500-25. 570	535	500	44	20	88,91				100
				20
888,91
888,91
9001.	.	840	770	670	636	600	49	115	123,7
Flange GOST 12821-80 1-800-25 ст.3 (20)	.	1075	990	45	874	826	790	55	135	24	213,9
Flange GOST 12821-80 1-1000-25 ст.3 (20)	1315	1210	56	1084	1028	992	59	150	28	312,12
Flance GOST 12821-80 1-1200-25 СТАРИ. 62	160	32	56	387,5

003

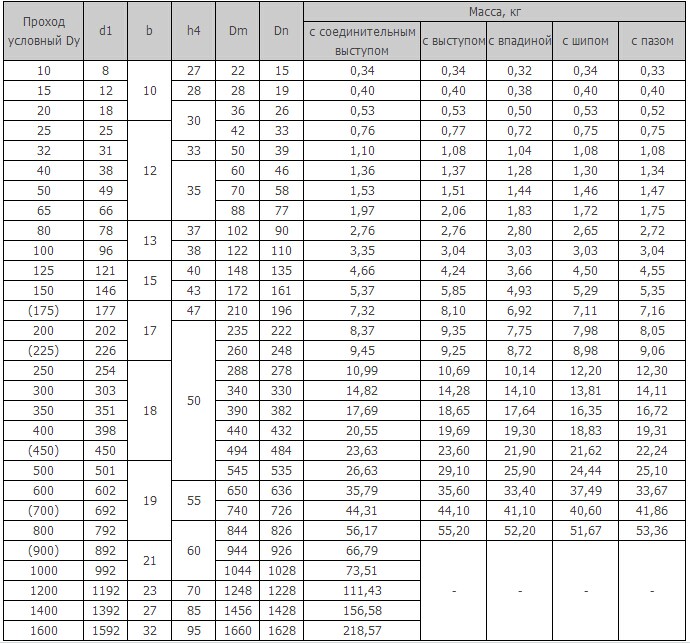

Conditional pass Dy	d 1	b	h 4	Dm	Dn	Weight, kg
Conditional pass Dy	d 1	b	h 4	Dm	Dn	With a connecting protrusion	с выступом	с полым	с шипом	с пазом
8	14	33	26	15	0,68	0,69	0,66	0,68	0,67
15		33	12	30	19	0,79	0,78	0,75	0,80	0,78
20		18	34	38	26	0,97	0,99	0,93	0,97	0,95
25		25	36	45	33	1,18	1,19	1,13	1,16	1,15
32	31	16	43	56	39	1,83	1,85	1,78	1,81	1,80
40	38	16	45	64	46	2,19	2,16	2,10	2,11	2,15
50	49	17	45	76	58	2,78	2,76	2,47	2,69	2,75
65	66	19	50	96	77	3,71	3,62	3,60	3,55	3,62
80	78	19	52	110	90	4,44	4,32	4,27	4,26	4,48
100	96	21	58	132	110	6,51	6,58	6,27	6,41	6,49
125	121	23	65	160	135	9,41	9,45	9,14	9,27	9,37
150	146	25	68	186	161	12,52	12,56	11,90	12,01	12,17
-175	177	25	70	216	196	13,88	13,94	13,63	13,65	13,83
200	202	27	75	245	222	17,44	17,21	16,86	16,36	16,62
-225	226	29		270	248	21,56	21,68	21,15	22,54	22,86
250	254	29		300	278	24,40	24,08	23,27	25,37	25,74
300	303	32	80	352	330	33,29	32,40	31,94	32,42	33,16
350	351	36	85	406	382	46,57	45,60	44,68	45,40	46,23
400	398	40	100	464	432	64,81	63,58	62,41	63,48	64,59
-450	450	42		515	484	72,26	71,60	70,70	70,80	71,95
500	500	44		570	535	88,91	88,20	86,50	86,48	88,08
600	600	49	115	670	636	123 ,70	122,00	105,70	119,50	122,17
-700	690	53	125	766	726	166,81	164,02	162,70	157,53	160,82
800	790	55	135	874	826	213,90	211,00	209,00	210,00	214,68
-900	892	57	145	980	926	252,91	—	—	—	—
1000	992	59	150	1084	1028	312,12
1200	1192	62	160	1288	1228	387,50

Стандарт ГОСТ PN25 12821 Стальной фланец

Технические характеристики:

Наименование продукта: Стальной фланец ГОСТ PN6 12821 80

Допустимый материал:

Углеродистая сталь, легированная сталь, нержавеющая сталь, сталь, чугун, алюминий и другие материалы. .

Наша обработка:

CNC-обработка, фрезерно-токарная обработка с ЧПУ, лазерная резка, сверление, шлифовка, гибка, сварка и т. д. покрытие и так далее

Проверка:

100% проверка перед отправкой

Упаковка:

Стандартная подходящая упаковка / поддон или контейнер / согласно индивидуальным спецификациям ; PayPal или Western Union принимаются.

Торговые условия:

EXW, FOB, CIF, CFR

Примечание:

Продукты, показанные здесь, предназначены только для представления сферы нашей деятельности. Можем изготовить нестандартные детали по вашим чертежам или образцам

Китайский производитель фланцев, клапан, поставщик фланцев из нержавеющей стали

Фланец из нержавеющей стали

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

фланцы из нержавеющей стали/шаровой кран

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

горячие продажи

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Фланцы поковки из нержавеющей стали ANSI DIN

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Тип бизнеса:	Производитель/фабрика и торговая компания
	Основные продукты:	Фланец , Клапан
	Количество работников:	38
	Год основания:	2017-03-13
	Сертификация системы менеджмента:	ИСО 9001
	Среднее время выполнения:	Время выполнения заказа в пиковый сезон: один месяц Время выполнения заказа в межсезонье: в течение 15 рабочих дней

Информация отмечена проверяется ТЮФ Рейнланд

Компания Zhejiang chengyuan с фланцевым фитингом Co.

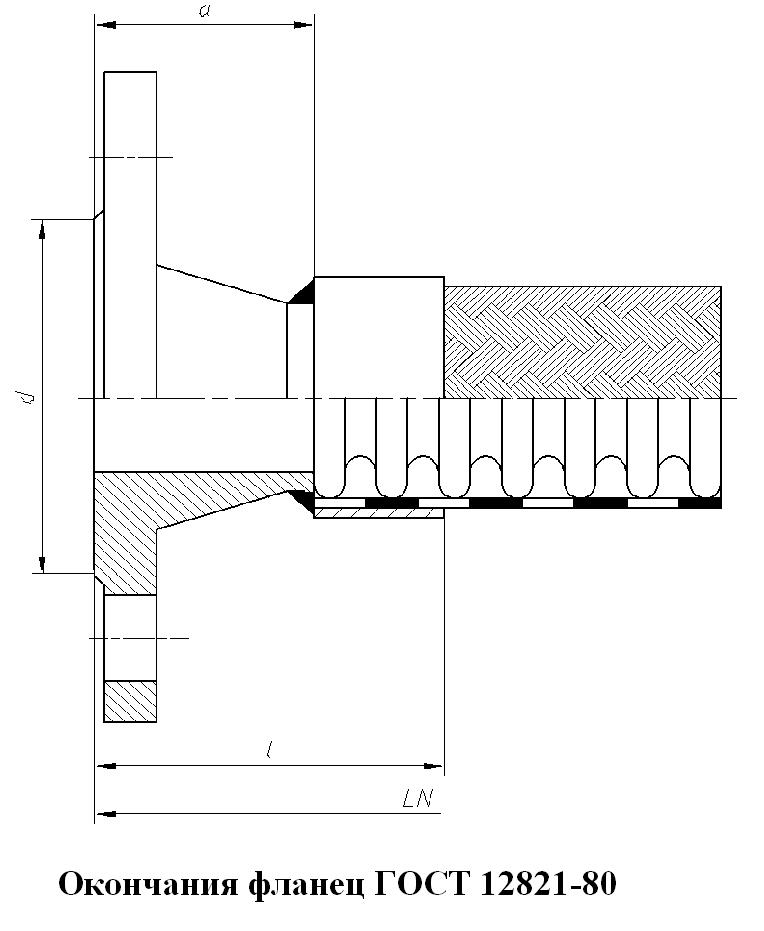

Фланцы ГОСТ 12821-80 | УралПромРегион

Все изготавливаемые фланцы соответствуют ГОСТ 12821-80 и сопровождаются паспортами на изделие, подтверждаются сертификатами качества и сертификатами соответствия

Фланцы воротниковые ГОСТ 12820-80 | Завод «ЛЕКА»

ГОСТ 12821-80 PN2.

Китайский производитель фланцев, клапан, поставщик фланцев из нержавеющей стали

Фланец из нержавеющей стали

фланцы из нержавеющей стали/шаровой кран

горячие продажи

Фланцы поковки из нержавеющей стали ANSI DIN

Профиль компании

Добавить комментарий Отменить ответ
