Фланцы гост отличаются от din: российский ГОСТ, европейский DIN, американский ASME/ANSI

Фланцы по ГОСТ, ANSI(ASME), DIN

Промышленная Компания «Восток» изготавливает и поставляет фланцы нестандартные по чертежам Заказчика  и по следующим стандартам из ст.20, 13ХФА, 12Х18Н9Т,15ХМ:

  • ГОСТ 12820-80
  • ГОСТ 12821-80
  • ГОСТ 28919-91
  • ГОСТ 12822-80
  • ГОСТ 28759-90
  • ANSI/ASME B16.5
  • DIN

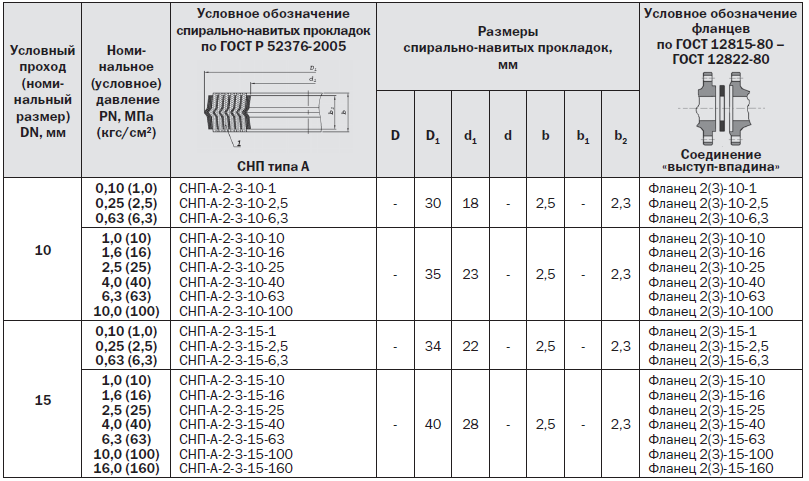

  • Прокладки

Фланец — это деталь трубопровода, представляющая собой плоское металлическое кольцо с отверстиями для крепежа, служащие для присоединения трубопроводов к различным сосудам и аппаратам, ёмкостям, а также для присоединения запорной арматуры. Основные различия фланцев заключаются в их диаметрах, в стандартах и их исполнениях.

Фланцы различаются по размерам, форме поверхности, а также по способам крепления.

Основные виды фланцевых соединений: фланец плоский приварной; фланец воротниковый приварной встык; фланец свободный на приварном кольце.

Свободные и плоские фланцы применяются при невысоких и средних нагрузках и выдерживают давление до 2,5 Мпа (25 кгс/см2). Воротниковые фланцы применяются при особенно высоких отметках давления — до 20,0 Мпа (200 кгс/см2).

Изолирующее фланцевое соединение (ИФС). Изолирующее фланцевое соединение (ИФС) представляет собой конструкцию, состоящую из двух воротниковых фланцев, изолирующей прокладки, а также изолированных крепежных элементов, которые препятствуют прохождению электрического тока вдоль трубопровода.

Фланцы изготавливаются по нормативным документам:

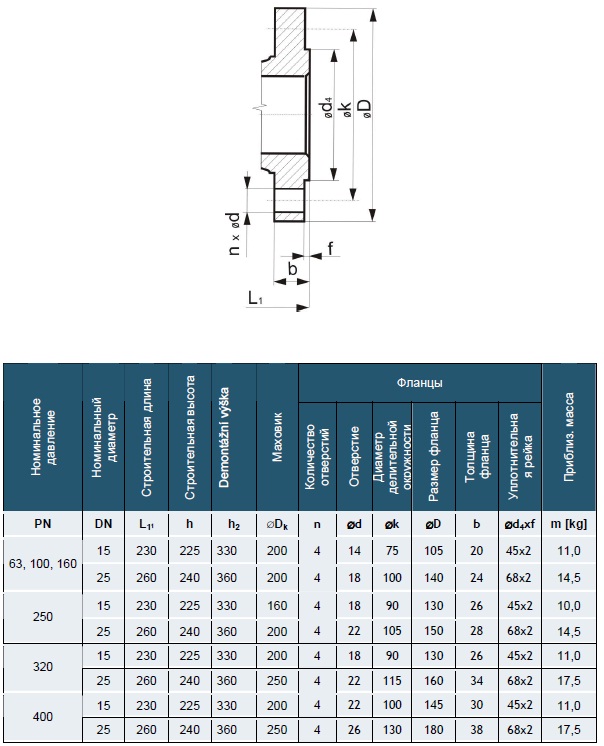

ГОСТ 12815-80 — фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см)

ГОСТ 12820-80 — фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см)

ГОСТ 12821-80 — фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см). Также воротниковые фланцы могут изготавливаться по стандартам DIN 2633, с конструкциями и размерами по DIN 2633

ГОСТ 12822-80 — фланцы стальные свободные на приварном кольце на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см)

ГОСТ 28759.3-90 — фланцы сосудов и аппаратов стальные приварные встык.

ГОСТ 28759.4-90 — фланцы сосудов и аппаратов стальные приварные встык под прокладку восьмиугольного сечения.

АТК 26-18-12-96 — фланцы с резьбой для установки термометров, манометров и других измерительных приборов для коррозионных сред на Ру от 4,0 до 16,0 МПа.

Возможна поставка фланцев по ASME B16.5, ASME B16.47, DIN 2527, 2566, 2573 и др.

Исполнения фланцев:

При производстве фланцев, в ГОСТе имеется 9 исполнений фланцев, а для свободного фланца исполнения могут быть только для приварного кольца. В связи с этим при заказе фланцев, кроме диаметра и давления, необходимо обязательно указать и исполнение уплотнительной поверхности.

  • Фланцы 1 исполнения применяются на трубопроводах, транспортирующих вещества класса А и Б, с условным давлением не превышающем 63 кгс/см2.
  • Фланец 2 исполнения с выступом, и соединяют с фланцем 3 исполнения с впадиной;
  • Фланец 4 исполнения с шипом, соединяют с фланцем 5 исполнения с пазом;
  • Фланец 6 исполнения под прокладку линзовую, соединяют с фланцем исполнения 6;
  • Фланец 7 исполнения под прокладку овального сечения, соединяются с фланцем исполнения 7;
  • Фланец 8 исполнения с шипом, соединяют с фланцем 9 исполнения с пазом. В этом случае используют фторопластовую прокладку.


DIN 6923 и ГОСТ 50592. Сравнение. Сходства и отличия по требованиям к шестигранным гайкам с фланцем

Год от года возрастает популярность крепежа, который принято называть прогрессивным. Такие соединительные детали сочетают в себе эксплуатационные качества нескольких метизов различных типов. Например, самостопорящаяся гайка со встроенным полимерным кольцом для препятствования самопроизвольному откручиванию не требует использования гровера, проволоки либо шплинтов. А применение гайки-заклепки не только предоставляет возможность осуществить надежное скрепление двух пластин, но и получить в месте соединения внутреннюю резьбу. В категорию прогрессивного крепежа входит также гайка с фланцем. Производство данных метизов регламентируют положения ГОСТа P 50592-93 и немецкого стандарта DІN 6923. Попробуем разобраться в их сходствах и отличиях.

Исполнение

Оба нормативных документа устанавливают по одному исполнению гаек с фланцем.


По чертежам видно, что данная крепежная деталь – это обычный шестигранный метиз, на одной из сторон которого находится плоская круглая пластинка с отверстием посередине. Эта часть, собственно, и называется «фланец». Такая конструкция обусловливает:

Поверхность самого фланца может быть гладкой либо с насечками. Последний вариант минимизирует вероятность самопроизвольного отвинчивания гаек.

Применяются такие крепежные элементы для создания ответственных соединений в строительной индустрии, машиностроительной отрасли, при прокладке трубопроводов и т.д.


Размеры

Рассмотрим размерные характеристики фланцевых гаек, утвержденные сравниваемыми нормативными документами.

DІN 6923

Сведения о величинах рабочих параметров данных крепежных деталей, отображенных на чертеже исполнения по DІN 6923, представлены ниже в табличной форме. Единица измерения здесь и далее – миллиметры.

Резьба (параметр d)

M20

M16

M14

M12

M10

M8

M6

M5

              ———-

M12×1,25

M10×1

           ———-

M20×1,5

M16×1,5

M14×1,5

M12×1,5

M10×1,25

M8×1

     ——

r, max

1,2

0,96

0,88

0,72

0,6

0,48

0,36

0.

3

S

Min

29,67

23,67

20,67

17,73

14,73

12,73

9,78

7,78

Max (Nom.)

30,0

24,0

21,0

18,0

15,0

13,0

10,0

8,0

m’, min

11,1

9,0

7,8

6,7

5,5

4,5

3,1

2,2

m

Min

18,9

15,3

13,3

11,6

9,6

7,6

5,7

4,7

Max (Nom. )

20,0

16,0

14,0

12,0

10,0

8,0

6,0

5,0

е, min

32,95

26,75

23,36

20,03

16,64

14,38

11,05

8,79

dw, min

39,9

31,9

27,6

23,8

19,6

15,8

12,2

9,8

dc, max

42,8

34,5

29,9

26,0

21,8

17,9

14,2

11,8

da

Max

21,6

17,3

15,1

13,0

10,8

8. 75

6,75

5,75

Min

20,0

16,0

14,0

12,0

10,0

8,0

6,0

5,0

с

3,0

2,4

2,1

1,8

1,5

1,2

1,1

1,0

Шаг резьбы

2,5

2,0

1,75

1,5

1,25

1,0

0,8

Параметр, обозначенный «m’» – минимальная высота, обеспечивающая надежный захват гаечным ключом. Принятое в таблице сокращение «Nom.» расшифровывается так: «Nominal» (Номинал – рус.).

Не рекомендуется использовать гайки с прессшайбой (это еще общепринятое название данных метизов), имеющие резьбу M12×1,25 и M10×1,25.

Радиус r выполняется на участках перехода к фланцу углов, а также поверхностей шестигранника.

ГОСТ P 50592-93

Ниже размещена таблица с размерными характеристиками фланцевых гаек, отображенных на чертеже их исполнения по ГОСТу P 50592-93.

Резьба (параметр d)

M20

M16

M14

M12

M10

M8

M6

M5

r, не больше

1,2

0,96

0,88

0,72

0,6

0,48

0,36

0,3

S

Не меньше

29,16

23,67

20,67

17,73

14,73

12,73

9,78

7,78

Не больше

30,0

24,0

21,0

18,0

15,0

13,0

10,0

8,0

m’, не меньше

11,1

9,0

7,8

6,7

5,5

4,5

3,1

2,2

m

Не меньше

18,9

15,3

13,3

11,6

9,6

7,6

5,7

4,7

Не больше

20,0

16,0

14,0

12,0

10,0

8,0

6,0

5,0

е, не меньше

32,95

26,75

23,36

20,03

16,64

14,38

11,05

8,79

dw, не меньше

39,9

31,9

27,6

23,8

19,6

16,8

12,2

9,8

dc, не больше

42,8

34,5

29,9

26,0

21,8

17,9

14,2

11,8

da

Не больше

21,6

17,3

15,1

13,0

10,8

8,75

6,75

5,75

Не меньше

20,0

16,0

14,0

12,0

10,0

8,0

6,0

5,0

с, не меньше

3,0

2,4

2,1

1,8

1,5

1,2

1,1

1,0

Шаг резьбы

2,5

2,0

1,75

1,5

1,25

1,0

0,8

Не рекомендуется использовать данные изделия с резьбой M14.

Точность и прочность

Положения обоих стандартов – и немецкого DІN 6923, и российского ГОСТа P 50592-93 – регламентируют производство гаек с прессшайбой только с повышенной точностью, удовлетворяющей нормам класса «А». Но поля допуска резьбовой накатки отличаются. По отечественному стандарту – 6Н, а по зарубежному 6g.

Идентичны требования к прочностным характеристикам данных крепежных изделий. Они должны удовлетворять условиям классов 12, 10 и 8. Впрочем, DІN 6923, как обычно, демонстрирует в этом вопросе лояльность. По соглашению между заказчиком и производителем допускается изготовление этих метизов и иных классов прочности.

В российском Государственном стандарте за номером 1759.5-87, на который ссылается ГОСТ 505092-93 при установлении механических качеств гаек фланцевых, имеется одно заслуживающее внимание примечание. Оно включает два тезиса.

  • Возможна замена крепежными деталями с повышенными прочностными характеристиками изделий более низких классов.

  • Делать ее рекомендуется для сопряжения болт-гайка, напряжение в котором: будет по расчетам превышать напряжение, возникающее от воздействия на болт пробной нагрузки, или больше предела текучести этого стержневого соединительного элемента.

И далее формулируется вывод. Подходить к конструированию резьбового сопряжения целесообразно так, чтобы потенциально возможное его разрушение всегда осуществлялось по ножке болта. Но такое событие будет гарантированно иметь место лишь при непомерно большой высоте гайки. Обусловлено это множеством переменных факторов, оказывающих влияние на степень устойчивости резьбовой накатки к срыву.

Материал изготовления

При выборе материала для изготовления метизов заводы-производители ориентируются, прежде всего, на требования именно к прочностным характеристикам конечной продукции. Исходя из этого, подходящими являются нижеперечисленные марки стали.

Для фланцевых гаек прочности класса 12:

Показатель твердости этих сталей, определяемый по методике Бринелля, находится в диапазоне от 280НВ до 335НВ. Граница прочности не покидает пределы 1150 МПа…1200 МПа.

Для производства данных крепежных изделий с прочностью, удовлетворяющей требованиям класса 10:

  • Ст.40XHМА и Ст.30XГCА;

  • хромсодержащая легированная конструкционная Ст.40X;

  • качественная углеродистая конструкционная Cт.45;

  • высококачественная конструкционная легированная Ст.38XА;

  • легированная конструкционная Ст.35X.

Твердость этих сплавов, устанавливаемая по той же методике, минимум 230НВ, а максимум 335НВ.Границы прочности такие: min 900 МПа, max 920МПа.

Для гаек с прессшайбой прочности класса 8 стали марок:

Этим сталям присуща твердость, определяемая по методике Бринелля, лежащая в пределах 162НВ…288НВ. Нижняя граница прочности 800МПа, а верхняя 920Мпа.

Существуют также требования к химическому составу сталей в зависимости от требуемых прочностных характеристик фланцевых гаек. Сведения, касающиеся этого вопроса, размещены в табличной форме.

Класс прочности изделий

12

10

8

Предельно допустимое содержание элементов по результатам контрольного анализа, %

S (сера), не больше

0,058

0,058

0,15

Р (фосфор) не больше

0,048

0,048

0,06

Мn (марганец), не меньше

0,45

0,3

0,25

С (углерод) не больше

0,58

0,58

0. 58

Допускается также производство фланцевых гаек из антикоррозионной стали. В частности, по нормам DІN 6923 это должна быть аустенитная «нержавейка» А2-70.

Весовые характеристики

В обоих стандартах – и немецком DІN 6923, и в отечественном ГОСТе P50592-93 –содержатся таблицы, отображающие теоретическую массу 1000 данных метизов всех установленных ими типоразмеров.

Немного физики

Масса – характеристика тела, не зависящая от силы тяжести. То есть, объект, обладающий на Земле массой 30 кг, будет иметь те же 30 кг и на Луне. Данная характеристика связана с импульсом тела. Кроме того, ее принято рассматривать, как эквивалент энергии покоя.

Вес же – это сила, являющаяся по определению векторной величиной. Она воздействует на опору, на которой расположено исследуемое тело. А возникает эта сила в гравитационном поле, и вычисляется по следующей формуле:

F=m×g, где

Измеряется вес в Ньютонах. Но историческое развитие доказывает, что человека интересует именно масса тела, а не его вес. Прежде всего, по причине инвариантности массы. При этом весы являются простым динамометром, функционал которого направлен на измерение веса. Однако удобство использования обеспечивается нанесением нужной нам шкалы, предоставляющей возможность сразу узнать величину массы.

Вес фланцевых гаек

Значения данного параметра всех типоразмеров, установленных обоими сравниваемыми нормативными документами, совпадают за исключением самого крупного – M20. Хотя предпосылок для данного явления никаких нет. Все рабочие характеристики идентичны. Ниже представлена сводная таблица теоретической массы 1000 штук гаек с прессшайбой.

Размер резьбы

M20

M16

M14

M12

M10

M8

M6

M5

Вес 1000 штук

83,471)

78,42)

43,01

29,18

18,78

11,08

7,06

3,45

1,39

Сносками обозначено значение

  1. указанное в ГОСТе 50592-93;

  2. содержащееся в стандарте DІN6923.

Сравнение характеристик

Большинство значений рабочих параметров крепежа данного вида идентичны. Однако имеются и некоторые отличия. Все это отображено в таблице.

Рабочая характеристика

Нормы ГОСТа 50592-93

Положения DІN 6923

Прочность

Класс 12, 10 и 8

Классы 12,10,8 либо по соглашению

Поле допуска

6Н

6g

Точность производства

Повышенная по условиям класса «А»

Повышенная по условиям класса «А»

Шаг резьбы

Мелкий min 1,0; max 1,5.

Крупный min 0,8; max 2,5

Мелкий min 1,0; max 1,5.

Крупный min 0,8; max 2,5

Общая высота изделия

Минимальная 5,0 мм.

Максимальная 20,0 мм

Минимальная 5,0 мм.

Максимальная 20,0 мм

Диаметр внутренней резьбовой накатки

M20, M16, M14, M12, M10, M8, M6, M5

M20, M16, M14, M12, M10, M8, M6, M5

Вес 1000 штук гаек M20

83,47 кг

78,4 кг

Заключение

Для полноты информации необходимо указать еще одно отличие между сравниваемыми стандартами. Нормы DІN 6923 допускают производство гаек фланцевых с мелким резьбовым шагом М20х1,5, М12х1,5 и М10х1. В положениях ГОСТа 50592-93 подобные типоразмеры не прописаны. Между тем, данный фактор не нивелирует взаимозаменяемость большинства номенклатурных позиций обоих стандартов. Конечно же, при одинаковом материале изготовления и виде защитного покрытия.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Стандарт фланца ANSI, DIN, ГОСТ, JIS, GB и т. д.

Стандарт фланца ANSI, DIN, ГОСТ, JIS, GB и т. д.

  • ISO9001:2008 CERTIFICATED

    Taurus Выполнение системы качества, документов и проектов строго в соответствии с ISO9001, наши партнеры также ISO CERTIFICATED компании.

    Каталог Taurus

  • Безопасная упаковка

    Перед отправкой согласуйте с пользователем подробный план доставки и убедитесь, что посылка доставлена ​​в нужное место, и сделайте транспортировку более быстрой и безопасной.

    Упаковка

  • Оборудование для контроля качества

    У нас есть строгий контроль качества и передовые технологии, включая машину для испытания на удар, спектрометр arl, анализатор углерода и серы и т. д. достигла 50000 тонн, а достаточная производственная мощность гарантирует своевременную доставку продукции. скажите, мы станем для вас лучшим поставщиком, звоните +86

    Email Skype

Фланец ANSI Фланец DIN Фланец EN Фланец ASME Фланец JIS/KS Фланец GB Фланец ГОСТ Фланец UNI Фланец Фланец BS

Flance

  • ANSI Flance
  • Din Flance
  • JIS/KS Flance
  • ГБ фланцевый0003 BS4505 FLANGE
  • AWWA C207 FLANGE
  • ASME Flange

ANSI ASME Flange

Slip On Flange
  • B16.5 Class150 Slip on Flange
  • B16.5 Class300 Slip on Flange
  • B16.5 Class600 Slip on Фланец
  • B16. 5 Class900 Накидной фланец
  • B16.5 Class1500 Накидной фланец
  • B16.5 Class2500 Накидной фланец
Фланец внахлестку
  • B16.5 СВОБОДНЫЙ ПЛАНД 150LB Фланец
  • B16.5 СВОБОДНЫЙ СВОД 300LB Фланец
  • B16.5 СВОБОДА 600LB Фланец
  • B16.5 СВОБОДА 900LB Фланд. 5 круговой сустав 2500LB фланцевой фланец
Сварочная шейная фланец
  • B16.5 Фланк сварки шейки 150 фунтов
  • B16,5 Фланец сварки шейки 300LB
  • B16.5 Сваренная шейная шейка 600LB
  • B16,5 Пваловая кулинарная крыло.00lb
  • B16.5 Фланец с приварной шейкой 1500lb
  • B16.5 Фланец с приварной шейкой 2500lb
  • B16.47 Серия B (API) Фланец с приварной шейкой 75lb
  • B16.47 Сер.
  • B16.47 Сер.B (API)Фланец с приварной горловиной 300lb
  • B16.47 Сер.B (API)Фланец с приварной горловиной 600lb
  • B16.47 Сер.B (API)Фланец с приварной горловиной 900lb
  • Сер.B16.47 .A (MSS SP44) Фланец с приварной шейкой 150 фунтов
  • B16. 47 Серия A (MSS SP44) Фланец с приварной шейкой 300 фунтов
  • B16.47 Ser.A (MSS SP44) Фланце сварки 600LB
  • B16.47 Ser.A (MSS SP44) Фланец сварки 900LB
Слепой фланцевой 5 Слепой фланец 300LB
  • B16.5 Слепой фланец 600LB
  • B16.5 Слепой фланец 900LB
  • B16.5 Слепой фланце
  • B16.47 Серия B (API) Глухой фланец 150 фунтов
  • B16.47 Серия B (API) Глухой фланец 300 фунтов
  • B16.47 Серия B (API) Глухой фланец 600 фунтов
  • B16.47 Серия B (API) Глухой фланец 900 фунтов
  • B16.47 Серия A (MSS SP44) Глухой фланец 150lb
  • B16.47 Серия A (MSS SP44) Глухой фланец 300lb
  • B16.47 Серия A (MSS SP44) Глухой фланец 600lb
  • B16.47 Серия A (MSS SP44) Глухой Фланец 900 фунтов

    • Сопутствующие товары

    Каталог
    Taurus INDUSTRIAL
    Read More >>

    Material
    Taurus material
    Learn more >>

    Standard
    JIS GOST ANSI DIN etc
    Learn More >>

    • DIN2503 PN40 Flat Фланец для сварки
    Стандарты трубных фланцев

    -ANSI/ASME/BS/EN/JIS/GOST/DIN/GB Flange — HengTong Pipeline Co.

    , Ltd

    17 ноября 2016 г. Новости отрасли

    Стандарты трубных фланцев в основном включают три системы в мире: фланцевую систему ANSI/ASME (американскую), фланцевую систему DIN (европейскую систему), фланцевую систему JIS, другие системы, изготовленные в соответствии с этими тремя системами, такие как стандарт фланцев GB , которые в основном изготавливаются в соответствии со стандартами фланцев ANSI / ASME и DIN, HengTong Pipeline Co., Ltd поставляет эти фланцы высочайшего качества и в кратчайшие сроки. Список стандартов фланца трубы

    :

    Наименование фланца Стандарт Размер фланца Номинальное давление фланца Тип фланца Материал фланца
    ANSI B16.5 1/2–24 дюйма 150-2500 фунтов BL,SO,SW,
    LJ,WN,THD    		 А105, А350ЛФ2, А182 Ф11
    А182 Ф304/Ф304Л, Ф316/Ф316Л
    ДЛИННЫЙ ШН 1/2–24 дюйма 150-2500 фунтов  Длинная сварочная шейка
    А105, А350ЛФ2,
    А182 Ф304/Ф304Л, Ф316/Ф316Л
    ANSI B16. 47 A(MSS SP-44) 26–60 дюймов 150–900 фунтов БЛ,ШН  А105, А350ЛФ2, А694,
    А182 Ф304/Ф304Л,Ф316/Ф316Л
    BS3293-1960 СТАНДАРТ 26–48 дюймов 150-600 фунтов ТАК, БН
    A105, A350LF2,
    A182 F304/F304L,F316/F316L
    ANSI B16.47 B(API605) 26–60 дюймов 75–900 фунтов БЛ,ШН
    А105,  А350ЛФ2,
    А182 Ф304/Ф304Л,Ф316/Ф316Л
    СТАНДАРТ ASME B16.36 1 – 24 дюйма 300–2500 фунтов ТАК, ВН, ТГД
    А105,  А350ЛФ2,
    А182 Ф304/Ф304Л,Ф316/Ф316Л
    AWWA C207 4–144 дюйма Класс B, D, E, F T/1 PL
    A105,
    A181 A36,A516Gr.60,65,70
    СТАНДАРТ EN1092-1:20002 DN10-4000 PN2.5,6,10,
    16,25,40,63,100    		 ТИП 01,02,
    04,05,11,12,
    13,21,32,33,34    		  EN10025(S235JRG2),
    EN10222-2AND3
    (P245GH ANDP280GH),
    EN10222-5(1. 4303,1.4306,
    1.4307,1.4401,1.4404,
    1.4435,1.4541,1.4571)
    A105/C21/1.0432 C22.8/
    P150GH/1.0460
    BS4504 SEC.3.1/1989 СТАНДАРТ NS15-2000
    PN2.5,6,10,
    16,25,40
    КОД 101,102,
    104,105,111,112,
    113,121,132,133,    		 BS970 070M20 BS4360
    ГР.43А BS1503-164 ГР.490
    BS 1503-224 GR.410
    БС 1503-304S11
    304S31 321S31 316S31 316S11
    BS10-1962 СТАНДАРТ NB10-3000
    ТАБЛИЦА D/
    E /F/H/J    		 ТАК ТГД БЛ BS1501-161 GR.B C BS1633
    ГР.Б БС 1503-240
    GR.240 BS 1503-620 BS3604
    СТАНДАРТ ИСО 7005-1 DN10-4000 ПН2.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
