Фланцевый выпуск: Выпуск фланцевый (ВФ)

Содержание

Выпуск фланцевый | производитель ЗСПА

Диаметр D, mm	Давление	Стандарт	Заказ
Диаметр D, mm Выпуск фланцевый 250х100	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка
Диаметр D, mm Выпуск фланцевый 250х150	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка
Диаметр D, mm Выпуск фланцевый 350х100	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка
Диаметр D, mm Выпуск фланцевый 350х150	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка
Диаметр D, mm Выпуск фланцевый 400х100	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка
Диаметр D, mm Выпуск фланцевый 400х150	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка
Диаметр D, mm Выпуск фланцевый 500х100	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка
Диаметр D, mm Выпуск фланцевый 500х150	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка
Диаметр D, mm Выпуск фланцевый 600х150	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка
Диаметр D, mm Выпуск фланцевый 600х200	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка
Диаметр D, mm Выпуск фланцевый 700х150	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка
Диаметр D, mm Выпуск фланцевый 700х200	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка
Диаметр D, mm Выпуск фланцевый 800х200	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка
Диаметр D, mm Выпуск фланцевый 800х300	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка
Диаметр D, mm Выпуск фланцевый 900х200	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка
Диаметр D, mm Выпуск фланцевый 900х300	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка
Диаметр D, mm Выпуск фланцевый 1000х300	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка
Диаметр D, mm Выпуск фланцевый 1000х400	Давление 1,0 МПа — 1,6 МПа	Стандарт ТУ 1460-035-50254094-2008	Заявка

Фасонный трубопроводный элемент используется в нефтяной, газовой, металлургической, нефтегазовой и прочих смежных отраслях промышленности, в сфере жилищно-коммунального хозяйства. Он применяется при укладке технологических трубопроводов. Создает герметичное соединение арматуры, подключает к системе дополнительный отводящий трубный участок.

Характеристика

Трубодеталь устанавливается в конструкциях, работающих со слабоагрессивными и среднеагрессивными средами температурой не более +150⁰C. Она выдерживает давление, не превышающее 1,6 МПа.

Изготавливается сварная деталь по чертежам, размерам и прочим требованиям отраслевого стандарта. Производится из стальных электросварных труб или чугуна. Материал обеспечивает устройствам устойчивость к химическому растрескиванию металла, высокую прочность и твердость.

Фланцевый тип крепления исключает течь рабочих продуктов, позволяет эксплуатировать арматуру многократно. Поверхность изделий дополнительно покрывается антикоррозионным покрытием.

Качество продукции

Выпуск производится из сертифицированного сырья, прошедшего процедуру входного контроля. Технический уровень проверяется на испытательных стендах и тщательным осмотром. Сварные швы подвергаются ультразвуковому контролю. Точность исполнения изделий соответствует ПНД.

Отгрузки товара сопровождаются пакетом документов, сертификатами соответствия, паспортами качества. Срок службы арматуры зависит от соблюдения условий эксплуатации и правильности монтажа.

Выпуск фланцевый

(499) 408-31-12

ПКФ «Спецдеталь» — производство и поставки деталей трубопроводов

Сделать заказ

Прайс-листы

Каталог
ФФЧ
Выпуск фланцевый

Выпуск фланцевый — фитинг (фасонная деталь), предназначенный для монтажа трубопровода с ответвлением. Изготавливается выпуск фланцевый из стали.

Выпуск фланцевый применяется в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности, а также в ЖКХ и системах пожаротушения. Стальной фланцевый выпуск с внутренним антикоррозионным цементно-песчаным покрытием (ЦПП) используются в строительстве трубопроводов хозяйственно-питьевого, промышленного водоснабжения.

ВФ с ЦПП также используют для перехода с ВЧШГ трубопроводов на стальные трубопроводы.

Чертеж ВФ

Таблица размеров

Наименование	Dy	dy	Dn	dn	L1	L2	L3
Выпуск фланцевый	250	100	273	108	300	250	75
Выпуск фланцевый	250	150	273	159	300	250	50
Выпуск фланцевый	300	100	325	108	300	250	100
Выпуск фланцевый	300	150	325	159	300	250	75
Выпуск фланцевый	350	100	377	108	300	250	125
Выпуск фланцевый	350	150	377	159	300	250	100
Выпуск фланцевый	400	100	426	108	300	250	150
Выпуск фланцевый	400	150	426	159	300	250	125
Выпуск фланцевый	450	100	478	108	300	250	175
Выпуск фланцевый	450	150	478	159	300	250	150
Выпуск фланцевый	500	100	530	108	300	250	200
Выпуск фланцевый	500	150	530	159	300	250	175
Выпуск фланцевый	600	100	630	108	300	250	225
Выпуск фланцевый	600	150	630	159	300	250	200

Технические характеристики ВФ Ру10, ВФ Ру16:

Материал: сталь
Давление: 10 кгс/см², 16 кгс/см²(1,0 МПа /1,6 МПа)
Рабочая среда: пресная вода
Температура рабочей среды: до 150 градусов С
Присоединение: фланцевое с присоединительными размерами по ГОСТ 12815-80

Фланцевый выход, Фланцевый выход из нержавеющей стали, Фланцевый выход из нержавеющей стали

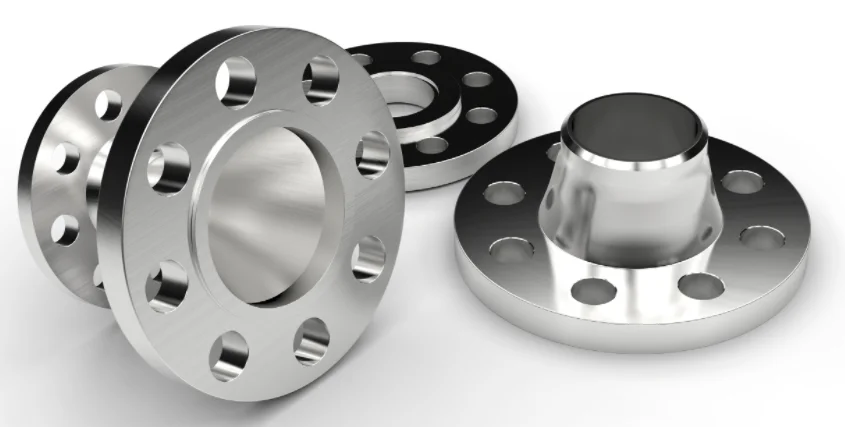

Фланцевый выход ANSI B16.

5 класса 150, глобальный поставщик фланцевого выхода, Фланцевый выход, складской запас фланцевого выхода из нержавеющей стали, Фланцевый выход из углеродистой стали, Фланцевый выход ANSI B16.5 , дилер фланцевых розеток в Индии.

Содержание

Что такое фланцевый выход
для фланцевого выхода
Материал и сорта фланцевого соединения
Фланцевый выход ASME B16.5 Доступные типы
Фланцевое выпускное отверстие ANSI B16.5 Применение
Направления экспорта для фланцевого выхода

Бизнес расширяется, если он наполнен факторами, повышающими его способность проникать на различные рынки. Мы, Neo Impex Stainless Pvt. Ltd. специализируется на разработке продуктов, стимулирующих рост бизнеса, а также предлагает услуги, которые помогают им выбрать лучшее для себя. Мы являемся производителем, поставщиком и экспортером Фланголет , тип выхода, подходящий для многих промышленных соединений трубопроводов. Фланголет из нержавеющей стали похож на сварочный патрубок или ниполет, а его форма похожа на фланец с длинной приварной горловиной. Фланголеты обеспечивают водонепроницаемое соединение отводов под углом 90° и функционируют как сварочные отводы, выступая в качестве дополнительного соединения отводов вместо тройника или колена. Чтобы узнать больше о фланцах ANSI B16.5 и их наличии, свяжитесь с нами.

Производитель фланцевого выхода, ASTM A182 SS Фланцевый выход, ASME B16.5 Фланцевый выход, Фланцевый выход из никелевого сплава 200, Размеры фланцевого выхода, Фланцевый выход из легированной стали, ASME B16.47 Фланцевый выход, серии A и B, MSS SP-44 Flange Outlet в Мумбаи, Индия.

Акционер DIN86029 PN10 Фланцевый выход, Фланцевый выход Inconel, Лучшая цена на фланцевый выход из дуплексной стали, Экспортер фланцевого выхода из медно-никелевого сплава, Фланцевый выход Hastelloy C22, Класс 300, 600, 900, 1500 Фланцевый выход Оптовый торговец, Фланцевый выход из сплава 20 Трейдеры в Индия.

Стандартная спецификация для фланцевого выхода

Размеры: ANSI B16.5, ANSI B16.47 серии A и B, MSS SP44, ASA, API-605, AWWA, пользовательские чертежи

Размер: 1/2″ (15 NB) до 48 дюймов (1200NB)

Класс: 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов, стандарт DIN ND-6,10, 16, 25, 40 и т. д.

DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673

BS: BS4504, BS4504, BS1560, BS10

FLANE FACE. ), Соединение кольцевого типа (RTJ)

Материал и марки выходного фланца:
Выходной фланец из нержавеющей стали:
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 310S,3, 106Ti, 10 , 321, 321H, 317, 347, 347H, 904L
Фланец из дуплексной и супердуплексной стали Выход:
ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
Выходной фланец из углеродистой стали:
ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr. 70 A36, A694 F42, F46, F52, F60, F65, F706
Выходной фланец из низкотемпературной углеродистой стали: ASTM A350, LF2, LF3
Выходной фланец из легированной стали
ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
Фланец из легированной стали с медью Выход: ASTM SB 61, SB62, SB151, SB152 UNS № C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS № C 10100, 10200, 10300, 10800, 12000, 12200
Фланец из никелевого сплава на выходе:
ASTM SB564, SB160, SB472, SB162 Никель 200 (UNS № N02200), никель 201 (UNS № N02201), монель 400 (UNS № N04400), монель 500 (UNS № , N05500), Inconel 800 (UNS № N08800), Inconel 825 (UNS № N08825), Inconel 600 (UNS № N06600), Inconel 625 (UNS № N06625), Inconel 601 (UNS № N06601), Hastelloy C 276 (UNS № N10276), сплав 20 (UNS № N08020)

Фланцевый выход ASME B16.5 Доступные типы

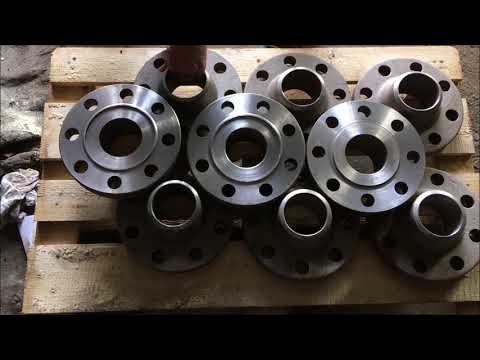

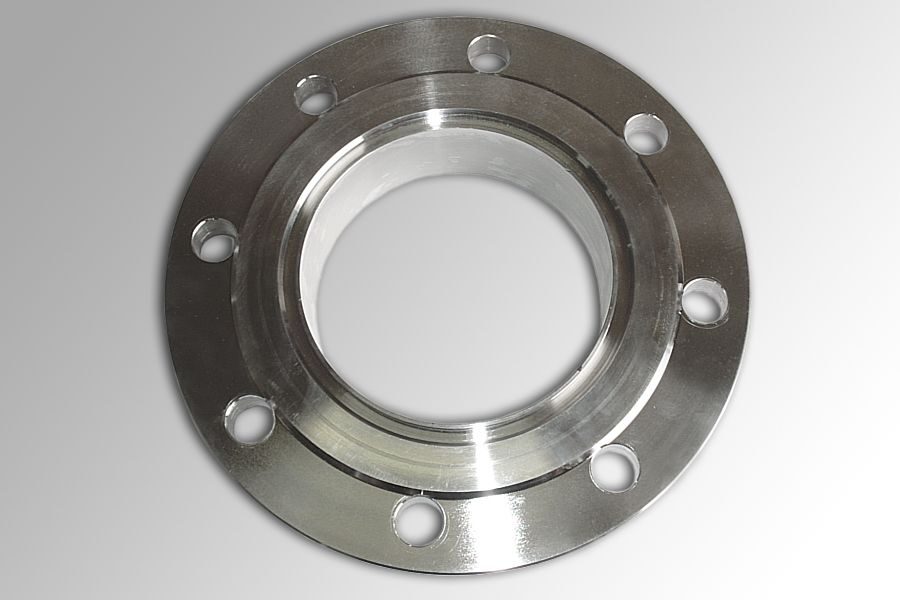

Выходной фланец Стальной фланец на выходе
ANSI B16. 5 Фланец на выходе Размеры выходного фланца
ASME B16.5 Фланцевый выход ANSI B16.5 Класс 150 Фланцевый выход
Поставщики выходного фланца из нержавеющей стали Выходной фланец из нержавеющей стали
Фланцевый выход Дилер ASME B16.47 Фланец на выходе серии A и B Экспортер
ANSI B16.5 класс 150 Фланцевый выпускной патрубок Распределители с фланцевым выпуском ANSI 150
Выходной фланец из углеродистой стали Производитель высококачественных фланцевых отводов
Фланец из нержавеющей стали ASTM A182 Выходной фланец из дуплексной стали
Фланец из супердуплексной стали Медно-никелевый фланец на выходе
Фланец из сплава с высоким содержанием никеля Плоский фланец из хастеллоя, выпускной патрубок со склада
Титан ASME B16. 47 Серия A и B Фланец на выходе Выходной фланец из инконеля

Фланцевый выход ANSI B16.5 Применение Фланцевый выход
ASME B16.5 известен своей исключительной производительностью и, как правило, разработан для удовлетворения требований. Мы предлагаем широкий ассортимент фланцевых розеток через всемирную сеть складских филиалов. Эти фланцевые розетки используются в различных отраслях промышленности, таких как:
Выход фланца из нержавеющей стали используется в нефте- и газопроводе
Фланцевый выход используется в химической промышленности
Выход фланца из легированной стали используется в сантехнике
Фланцевый выпускной патрубок используется в системах отопления
Фланцевый выход используется в системах водоснабжения
Фланцевый выход ANSI B16. 5 используется на электростанции
Фланцевый выход используется в целлюлозно-бумажной промышленности
Фланцевый выход используется в устройствах общего назначения
Выходное отверстие со стальным фланцем используется в обрабатывающей промышленности
Фланцевый выход используется в пищевой промышленности
Фланцевый выход используется в конструкционной трубе

Направления экспорта для фланцевого выхода

БЛИЖНИЙ ВОСТОК
  Saudi Arabia
  Iran
  Iraq
  Uae
  Qatar
  Bahrain
  Oman
  Kuwait
  Turkey
  Yemen
  Syria
  Jordan
  Кипр
АФРИКА
  Nigeria
  Algeria
  Angola
  South Africa
  Libya
  Egypt
  Sudan
  Equatorial Guinea
  The Republic Of Congo
  Gabon
СЕВЕРНАЯ АМЕРИКА
  Usa
  Canada
  Mexico
  Panama
  Costa Rica
  Puerto Rica
  Trinidad And Tobago
  Jamaica
  Bahamas
  Denmark
ЕВРОПА
  Россия
  Норвегия
  Германия
  France
  Italy
  Uk
  Spain
  Ukraine
  Netherland
  Belgium
  Greece
  Czech Republic
  Portugal
  Hungary
  Albania
Австрия
Швейцария
Словакия
Финляндия
Ирландия
  Хорватия
  Словения
  Мальта
АЗИЯ
  India
  Singapore
  Malaysia
  Indonesia
  Thailand
  Vietnam
  South Korea
  Japan
  Sri Lanka
  Maldives
  Bangladesh
Майя
Тайвань
Камбоджа
ЮЖНАЯ АМЕРИКА
  Argentina
  Bolivia
  Brazil
  Chile
  Venezuela
  Colombia
  Ecuador
  Guyana
  Paraguay
  Uruguay
Мы являемся известными и наиболее известными источниками, складами, дистрибьюторами, производителями, поставщиками, держателями акций, трейдерами, оптовиками, дилерами, дистрибьюторами, импортерами и экспортерами, производителями, поставщиками фланцевых выходов из нержавеющей стали.
Для получения дополнительной информации о фланцевом выпускном отверстии позвоните по телефону +91 22 2386 6335 или отправьте электронное письмо на номер [email protected]
Отверстия для шпилек класса 150 — фланец Texas
Корпус с плоским дном
9006
Тангенциальное крепление
(Щелкните любое изображение выше, чтобы увеличить его и зафиксировать на месте, затем прокрутите до нижней таблицы размеров)
Отверстие ОД Толщина ОД РФ Кольцо для шипов Диаметр отверстия Количество отверстий Глубина отверстия Размер метчика Т.П.И. Глубина резьбы Груз с плоским дном
Б О Т Р С У В База на 1″
1/2 3,5 1,25 1,38 2,38 27/64 4 0,88 1/2 13 0,56 3 2,7
3/4 3,88 1,25 1,69 2,75 27/64 4 0,88 1/2 13 0,56 3,7 3,2
1 4,25 1,25 2 3,12 27/64 4 0,88 1/2 13 0,56 4,3 3,8
1 1/4 4,62 1,25 2,5 3,5 27/64 4 0,88 1/2 13 0,56 5. 1 4,4
1 1/2 5 1,25 2,88 3,88 27/64 4 0,88 1/2 13 0,56 5,9 5.1
2 6 1,5 3,62 4,75 17/32 4 1,12 5/8 11 0,75 10,2 7,1
2 1/2 7 1,5 4.12 5,5 17/32 4 1,12 5/8 11 0,75 14 9,5
3 7,5 1,5 5 6 17/32 4 1,12 5/8 11 0,75 15 11
3 1/2 8,5 1,5 5,5 7 17/32 8 1,12 5/8 11 0,75 19 13
4 9 1,5 6,19 7,5 17/32 8 1,12 5/8 11 0,75 20 14
5 10 1,75 7,31 8,5 21/32 8 1,31 3/4 10 0,88 28 17
6 11 1,75 8,5 9,5 21/32 8 1,31 3/4 10 0,88 31 19
8 13,5 1,75 10,62 11,75 21/32 8 1,31 3/4 10 0,88 46 26
10 16 1,81 12,75 14,25 49/64 12 1,44 7/8 9 1 58 35
12 19 1,81 15 17 49/64 12 1,44 7/8 9 1 83 48
14 21 2 16,25 18,75 7/8 12 1,56 1 8 1,12 102 55
16 23,5 2 18,5 21,25 7/8 16 1,56 1 8 1,12 123 66
18 25 2,25 21 22,75 1 16 1,81 1 1/8 8 1,25 140 67
20 27,5 2,25 23 25 1 20 1,81 1 1/8 8 1,25 166 79
24 32 2,5 27,25 29,5 1 1/8 20 2,12 1 1/4 8 1,44 231 100
Размеры указаны в дюймах. Вес указан в фунтах.
Материал: Выступы с шипами чаще всего изготавливаются из SA-105. Они также могут быть изготовлены из различных материалов из нержавеющей стали и сплавов.
Толщина: Указанная выше стандартная толщина для всех выходных отверстий для шпилек является минимальной, требуемой в соответствии с ASME, раздел VIII, раздел I, параграф UG-43(d) для резьбового зацепления и крепления на внутреннем диаметре. Важно отметить, что каждое отдельное приложение должно быть проанализировано на правильную толщину.
Облицовка: минимальная толщина «T» на выходе шпильки включает надлежащую выступающую поверхность в соответствии с ANSI B16.5. Розетки могут поставляться с любой специальной облицовкой по запросу.
Сверление и нарезание резьбы: Выпускные отверстия для шпилек соответствуют спецификациям ANSI B16.5, если не указано иное. Глубина резьбы соответствует ASME Section VIII Division I Para. UG-43(g) для расчетной температуры, не превышающей 650ºF, напряжения основного металла 17 500 фунтов на квадратный дюйм (изб.
