Фланцевые заглушки гост: ГОСТ 12836-67 Заглушки фланцевые — Новые Технологии

Заглушки фланцевые АТК 24.200.02-90

15 марта 2021, 09:14

Нормативные документы

С 1967 года заглушки фланцевые изготавливались по ГОСТ 12836-67, однако после 1991 года, было принято решение обновить стандарт и заменить его на АТК 24.200.02-90.

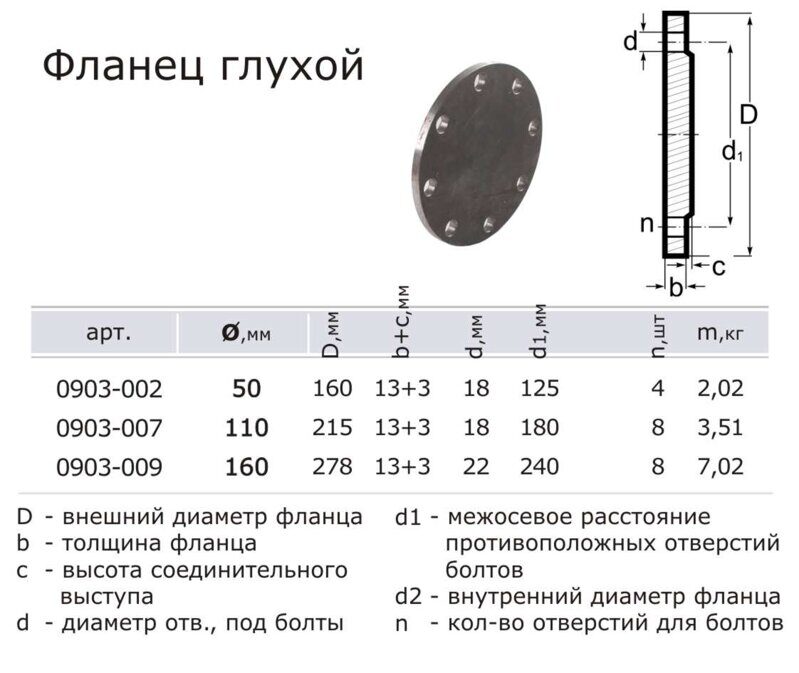

Что такое фланцевая заглушка

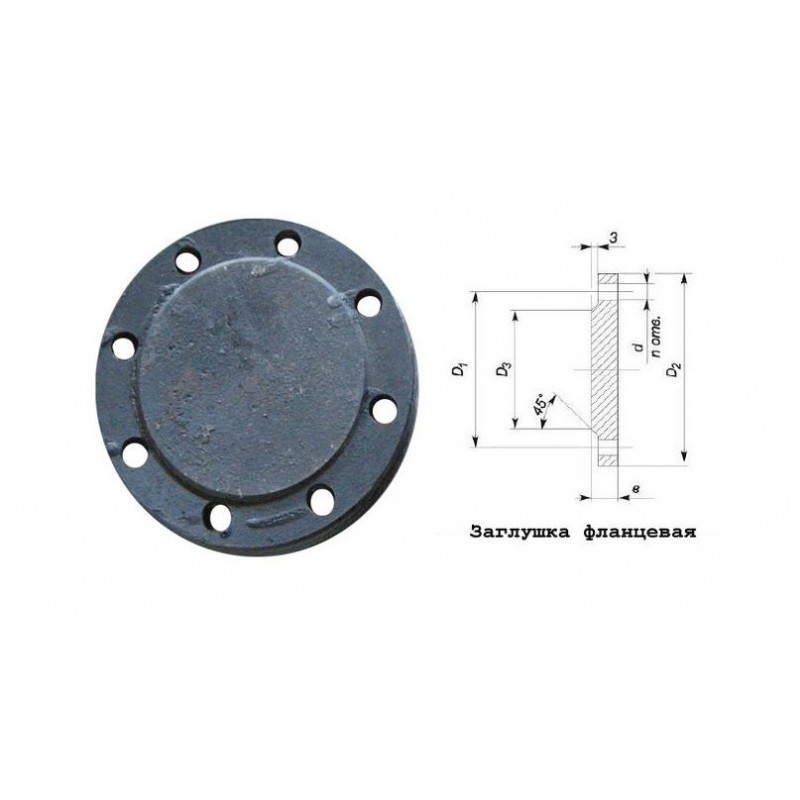

Фланцевые заглушки устанавливают в сети трубопровода с целью остановки потока внутренней среды. Они обладают высокой газовой герметичностью и имеют низкий коэффициент теплового расширения. Фланцевые заглушки изготавливаются методом горячей штамповки, что позволяет предотвратить образование трещин и пустот в металле, повысив механические свойства. В профессиональной среде встречается еще и второе название — «глухой фланец». Такой термин напрямую связан с функциональными особенностями детали. Фланцевые заглушки предназначены для того, чтобы наглухо заглушить трубу, перекрывая поток транспортируемого трубопроводом вещества. Второе объяснение названия «глухой фланец» связано с внешним видом детали, как видно из схематичного изображения выше, заглушка по своей геометрии напоминает форму

фланца, но только без центрального отверстия.



• Условное давление: от 0,6 до 16 МПа или (от 6 до 160 кгс/см2).
• Заглушки выдерживают температуру: от -70 °С до +600°С.
• Применение: химическая, нефтеперерабатывающая, нефтехимическая, газовая, нефтяная и др. смежных отраслях промышленности.

Фланцевые заглушки изготавливаются в 5 исполнениях:

Таблица: технические требования исполнений фланцевой заглушки

Исп.	Наименование	Условное давление PN (МПа)	Условное давление PN (кгс/см²)
1	Заглушки с соединительным выступом	0,6 до 4,0 МПа	от 6 до 40 кгс/см²
2	Заглушки с выступом	от 1,0 до 6,3 МПа	от 10 до 63 кгс/см²
3	Заглушки с шипом	от 0,6 до 6,3 МПа	от 6 до 63 кгс/см²
4	Заглушки под прокладку овального сечения	от 6,3 до 16,0 МПа	от 63 до 160 кгс/см²
5	Заглушки с впадиной	4,0 МПа	40 кгс/см²

Монтаж

Фланцевые заглушки относятся к деталям составного типа, поэтому важно учитывать исполнение фланца, приваренного к трубе.

На конец сети трубопровода устанавливают фланец, после чего, с помощью болтов и шпилек, заглушка крепится к ответному фланцу. Для дополнительной герметичности соединения необходимо использовать прокладку.

Узнайте больше про фланцевую заглушку в техническом сериале «ОНИКС»

Чтобы заказать поставку заглушек для фланцев из стали 20 и 12Х18Н10Т, уточнить сроки отгрузки и стоимость изделий, направьте запрос по электронной почте или позвоните менеджерам отдела продаж.

➥ 8 (800) 555-38-83 Бесплатно по РФ

➥ +7 (812) 328-38-38 Санкт-Петербург

➥ +7 (343) 384-38-38 Екатеринбург

ЧИТАЙТЕ ТАКЖЕ

Сравнение стали 10Х17Н13М2Т и 316Ti. Механические свойства и преимущества коррозионно-стойкого сплава 02.11.2022

Как расшифровываются марки сталей? Классификация марок сталей 19.10.2022

Расшифровка маркировки деталей трубопровода, как в ней разобраться? Подробный гайд 21.09.2022

Воротниковые фланцы на высокое давление. Стандарты ГОСТ, ASME, DIN, EN 12.09.2022

---

Фланцевые заглушки по ГОСТ 34785-21. Технические характеристики и особенности

20 июля 2022, 13:55 Историческая справка

Российские стандарты на фланцевые заглушки берут свое начало с 1954-го года. Хронология выстраивалась следующим образом: ГОСТ 6973-54 → замена на ГОСТ 12836-67 → С 1990 года норматив пересмотрели и все нововведения внесли в АТК 24.200.02-90. С 1 июля 2022 года вступил в силу новый стандарт, регламентирующий фланцевые заглушки — ГОСТ 34785-21.

Норматив подразумевает 100% стыковку со стандартной конфигурацией фланцев по ГОСТ 33259-15 и вводится впервые. Альбом типовых конструкций 24.200.02-90 не отменяется.

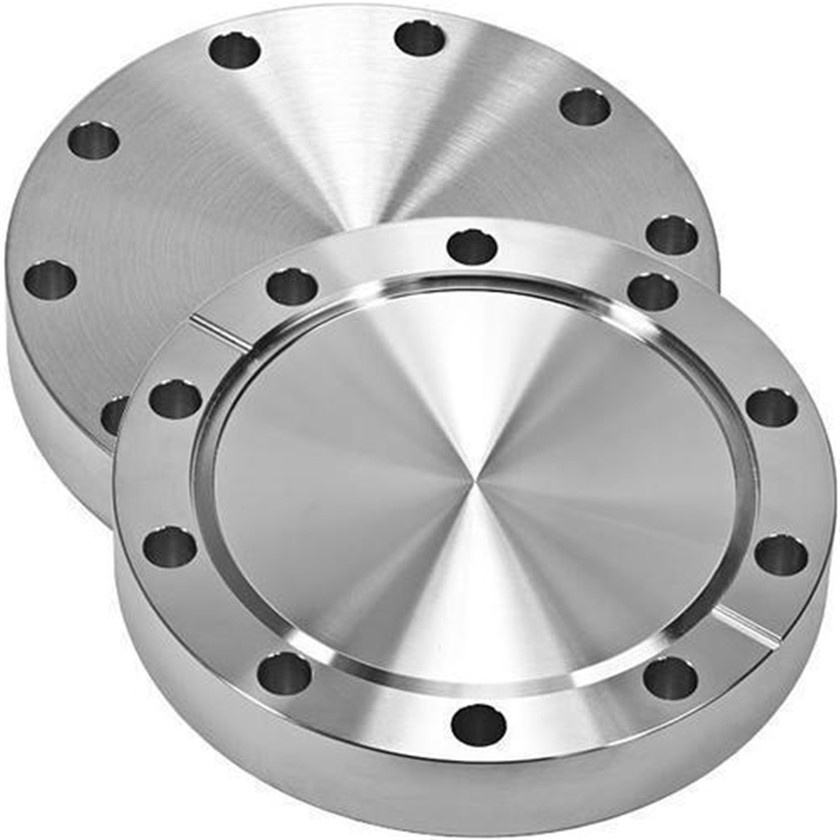

Что такое фланцевая заглушка ГОСТ 34785-21?

Фланцевые заглушки по ГОСТ-34785-21 предназначены для временного или постоянного перекрытия потока среды в линии трубопровода. Конструкционно представляют собой стальной диск без центрального отверстия. На равном расстоянии друг от друга расположены болтовые отверстия.

Технические характеристики заглушек

ГОСТ выделяет 7 типов исполнений уплотнительной поверхности:

• исполнение В с соединительным выступом;
• исполнение Е с выступом;
• исполнение С с шипом;
• исполнение L с шипом;
• исполнение М с пазом;
• исполнение J под прокладку овального сечения;
• исполнение F с впадиной.

Исполнения B-M рассчитаны на номинальное давление от 0,6 до 6,3 МПа. Заглушки для прокладки овального сечения (исп. J) выдерживают агрессивные условия давления. Диапазон действия начинается от 6,3 до 16 МПа. Исполнением F или впадина предназначены для номинального давления до 4 МПа. Наибольший охват диаметра представлен в заглушках исполнения B. Стандарт допускает их производство от 10 до 1200 мм. Шесть остальных исполнений доступны в верхнем пределе от 400 до 800 мм.

Таблица 1. Размерный ряд фланцевых заглушек ГОСТ 34785-21

Исполнение	Диаметр	Давление
B (с соединит. выступом)	от 10 до 1200 мм	от 0,63 до 6,3 МПа (6,3-63 бар / кгс/см2)
F (впадина)	от 10 до 800 мм	от 0,63 до 4,0 МПа (6,3-40 бар / кгс/см2)
E (выступ)	от 10 до 800 мм	от 0,63 до 6,3 МПа (6,3-63 бар / кгс/см2)
C (шип)	от 10 до 800 мм	от 0,63 до 6,3 МПа (6,3-63 бар / кгс/см2)
M (паз, под фторопластовую прокладку)	от 10 до 600 мм	от 0,63 до 6,3 МПа (6,3-63 бар / кгс/см2)
L (шип, под фторопластовую прокладку)	от 10 до 600 мм	от 0,63 до 6,3 МПа (6,3-63 бар / кгс/см2)
J (под прокладку овального сечения)	от 15 до 400 мм	от 6,3 до 16 МПа (63 — 160 бар / кгс/см2)

Размеры уплотнительных поверхностей заглушек соответствуют размерам фланцев по ГОСТ 33259. Для уплотнения доступны следующие типы прокладок: эластичные, спирально-навитые (СНП), графитовые и овальные (исп J). При подборе учитывайте условия внешней и внутренней среды, температуру и давление.

Маркировка схожа с маркировкой фланцев. На первом месте товарный знак завода изготовителя, затем идет диаметр, давление, одно из 7-ми исполнений, номер размерного ряда (первый или второй), марка стали и группа контроля. Заглушки изготавливают из листового и сортового проката, поковок и штампованных заготовок. Что касается крепежных деталей, то их технические требования должны соответствовать ГОСТ 33259, раздел 7.9, таблица 12.

Особенности фланцевых заглушек по ГОСТ 34785

• Появилась возможность производить квадратные заглушки на номинальное давление до 40 МПа и до 100 мм. Размерный ряд подходят для всех исполнений для первого ряда.

• Введена группа контроля. На уплотнительных поверхностях не допускаются вмятины, задиры, трещины, раковины и механические повреждения. Для заглушек с уплотнительной поверхностью исполнения J на уплотнительных поверхностях не допускаются шлаковые включения и волосовины, выходящие на поверхность. Полный перечень видов и объемов испытаний соответствует ГОСТ 33259-15.

• Появление первого и второго ряда расширяет возможности применения фланцевых заглушек, а также появились размеры на некоторые позиции, которых нет в АТК 24.200.02-90.

Технический сериал о деталях трубопровода

Направьте ваш запрос по электронной почте или позвоните менеджерам отдела продаж.

➥ 8 (499) 673-38-38 Москва

➥ 8 (343) 384-38-38 Екатеринбург
➥ 8 (812) 328-38-38 Санкт-Петербург
➥ 8 (800) 555-38-83 Бесплатно по РФ

— Осколкова Анастасия, контент-менеджер «ОНИКС»
ЧИТАЙТЕ ТАКЖЕ

Сравнение стали 10Х17Н13М2Т и 316Ti. Механические свойства и преимущества коррозионно-стойкого сплава 02.11.2022

Как расшифровываются марки сталей? Классификация марок сталей 19.10.2022

Расшифровка маркировки деталей трубопровода, как в ней разобраться? Подробный гайд 21.09.2022

Воротниковые фланцы на высокое давление. Стандарты ГОСТ, ASME, DIN, EN 12.09.2022

---

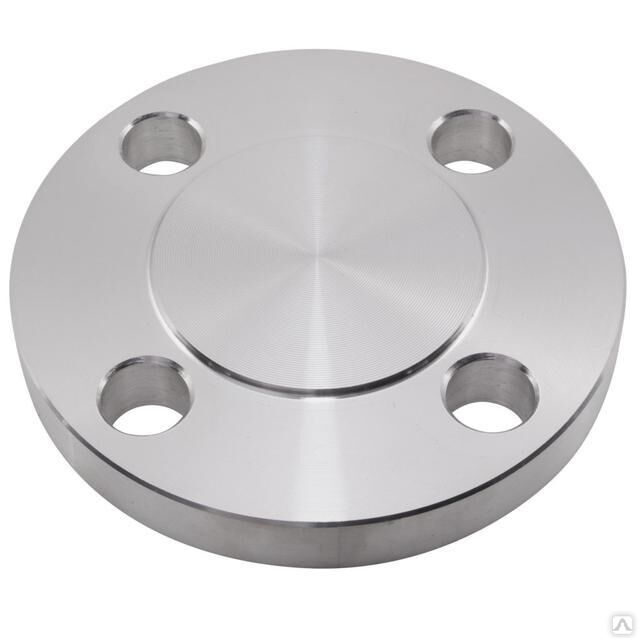

ГОСТ 12836-67 PN1.6 Глухие фланцы, используемые в нефтегазопроводах Производители и поставщики — Фабрика Китая

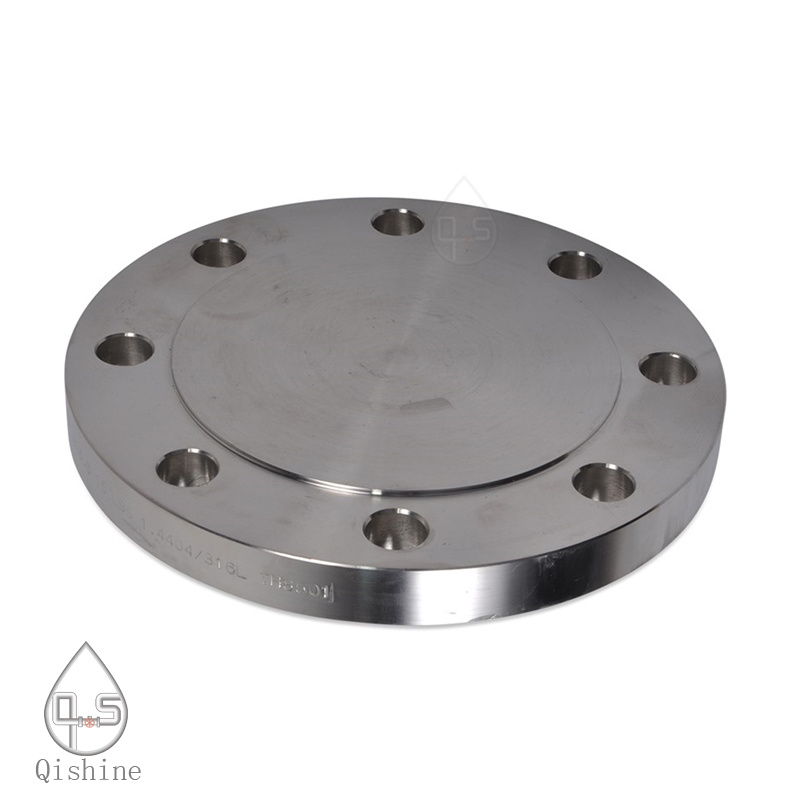

Подробная информация о продукте

Фланцы EO могут предоставить ГОСТ 12836-67 PN1.6 Глухие фланцы.

5

5

5

5

5 9000 3 400145 9000 45 9000 3 9000 2

40014

3

40014

40014 9000

9000

138

5 900355515

5

5

5

99000

3

90000002 45

5

5

5

139914

мм	D,	D1,	D2,	b,	d2,	d,	h2,	ч,	Отр. , шт.	Weight
	мм	мм	мм	мм	мм	мм	мм	мм	шт	кг
Ру = 1,6 МПа (16 кгс/см2)
15	95	65	45	12	10	14	2	2	4	0,43
20	105	75	58	12	12	12	12	12 9003
0002 16	14	2	2	4	0,55
25	115	85	68	12	22	14	2	2	4	0,67
32	135	100	78	12	28	18	2	2	4	0,91
40	145	110	88		88	9003	88
88	0002 14	36	18	3	2	4	1,24
50	160	125	102	14	46	18	3	2 9003	2	2	2	2	2
2	3	2	0003	1,55
65	180	145	122	14	60	18	3	2	4	2,04
80	195	16015
16003
9000 2101003
9000 21014	14	76	18	3	2	4	2,44
100	215	180	158	16	94	18	3 9003	3 9003	3 9003	3 9003	3 9003	3		3		3	0003	8	3,51
125	245	210	188	16	118	18	3	2	8	4,69
150	2800103
2800114	2800114 150	9005
150
150
0002 240	212	18	142	23	3	2	8	6,99
200	335	295	268	20	1969	23	23	23 9003	23 9003	2	12	11,49
250	405	355	320	24	244	27	3	2	12	19,74
300	460	410	378	28	294	27	4	3	12	29, 58
350	520	470	438	32	3444444444444444444444444444444444444444444444444444444444444444444444444444444444444444н. 0014	27	4	3	16	44,22
400	580	525	490	34	390	30	4	3	16	59,86
500	710	650	610	40	490	33	4	3	20	102,69
600	840	770	720	9003	720	9003	720
720
590	40	5	4	20	161,98
800	1020	950	900	52	780	40	5	49003	4 9003	4 9003	49003	49003	40014		40014	5	40014	0002 24	300,60
1000	1255	1170	1110	63	980	46	5	4	28	542,16
1200	1485		1485	14	1485		1485		1485		1485	1	0	1325	75	1180	52	5	4	32	922,18

ADDITIONAL ИНФОРМАЦИЯ

Заглушки фланцевые применяются в нефте- и газопроводах, нефтеперерабатывающих заводах и водопроводах. Температура применения фланцевых заглушек зависит от марки стали, из которой они изготовлены, и колеблется в пределах от -70 до +650°С.

SPECIFICATIONS
Characteristics	Index
Rated pressure, MPa (kgf / cm2)	1,0; 1,6; 2,5; 4,0
Температура, ° C	-70… +530
Рабочие среды	Газовые продукты, нефть, горячая и холодная вода, неагрессивные жидкости, гидкоки, гид.
Подключение к трубопроводу

GOST Butt Welding 12821-80 Flange

Описание продукта

● GOST WELLDING 12821-ANGE

● GOST WELLDING 12821-ANGE

● GOST PLOWNDENTING 12821-ANGE

● GOST PLOWNDENTING 12821-ANGI

● GOST PLOWND 12821-ANGI

● GOST BOOD. Чертеж





● ГОСТ Стыковая сварка 12821-80 Размер фланца



Номенклатура 4	Размеры, мм											Масса, кг
	Д	Д1	Д2	ч	д1	б	ч5	Дм	Дн	n, Количество отверстий	д
Pном = 1,6 МПа (16 кгс/см2)
1-10-16	90	60	42	2	8	12	33	26	15	4	14	0,59
1-15-16	95	65	47	2	12	12	33	30	19	4	14	0,68
1-20-16	105	75	58	2	18	12	36	38	26	4	14	0,87
1-25-16	115	85	68	2	25	12	38	45	33	4	14	1,05
1-32-16	135	100	78	2	31	13	40	55	39	4	18	1,54
1-40-16	145	110	88	3	38	13	42	64	46	4	18	1,85
1-50-16	160	125	102	3	49	13	45	76	58	4	18	2,28
1-65-16	180	145	122	3	66	15	47	94	77	4	18	3,19
1-80-16	195	160	133	3	78	17	50	110	90	4	18	4. 21
1-100-16	215	180	158	3	96	17	50	130	110	8	18	4,9
1-125-16	245	210	184	3	121	19	57	156	135	8	18	6,75
1-150-16	280	240	212	3	146	19	57	180	161	8	22	8,3
1-175-16	310	270	242	3	177	21	57	210	196	8	22	10,37
1-200-16	335	295	268	3	202	21	58	240	222	12	22	11,79
1-225-16	365	325	295	3	226	21	65	268	248	12	22	14. 12
1-250-16	405	355	320	3	254	23	65	292	278	12	26	17,36
1-300-16	460	410	370	4	303	24	66	346	330	12	26	22,76
1-350-16	520	470	430	4	351	28	70	400	382	16	26	32.04
1-400-16	580	525	482	4	398	32	75	450	432	16	30	43
1-450-16	640	585	532	4	450	34	85	506	484	20	30	54
1-500-16	710	650	585	4	501	38	90	559	535	20	33	70,97
1-600-16	840	770	685	5	602	41	90	660	636	20	39	99,3
1-700-16	910	840	800	5	692	43	95	750	726	24	39	105,9
1-800-16	1020	950	905	5	792	45	95	850	826	24	39	130,57
1-900-16	1120	1050	1005	5	892	47	110	958	926	28	39	157,83
1-1000-16	1255	1170	1110	5	992	49	110	1060	1028	28	45	203,39
1-1200-16	1485	1390	1330	5	1192	51	125	1268	1228	32	52	284,94
Номенклатура	Размеры, мм											Масса, кг
	Д	Д1	Д2	ч	д1	б	ч5	Дм	Дн	n, Количество отверстий	д
Pном = 2,5 МПа (25 кгс/см2)
1-10-25	90	60	42	2	8	14	33	26	15	4	14	0,68
1-15-25	5	65	47	2	12	14	33	30	19	4	14	0,79
1-20-25	105	75	58	2	18	14	34	38	26	4	14	0,97
1-25-25	115	85	68	2	25	14	36	45	33	4	14	1,18
1-32-25	135	100	78	2	31	16	43	56	39	4	18	1,83
1-40-25	115	110	88	3	38	16	45	64	46	4	18	2,19
1-50-25	160	125	102	3	49	17	45	76	58	4	18	2,78
1-65-25	180	145	122	3	66	19	50	96	77	8	18	3,71
1-80-25	195	160	133	3	78	19	52	110	90	8	18	4,44
1-100-25	230	190	158	3	96	21	58	132	110	8	22	6,51
1-125-25	270	220	184	3	121	23	65	160	135	8	26	9,41
1-150-25	300	250	212	3	146	25	68	186	161	8	26	12,52
1-175-25	33С	280	242	3	177	25	70	216	196	12	26	13,88
1-200-25	360	310	278	3	202	27	75	245	222	12	26	17,44
1-225-25	395	340	305	3	226	29	75	270	248	12	30	21,56
1-250-25	425	370	335	3	254	29	75	300	278	12	30	24,4
1-300-25	485	430	390	4	303	32	80	352	330	16	30	33,29
1-350-25	550	490	450	4	351	36	85	406	382	16	33	46,57
1-400-25	610	550	505	4	398	40	100	464	432	16	33	64,81
1-450-25	660	600	555	4	450	42	100	515	484	20	33	72,26
1-500-25	730	660	615	4	500	44	100	570	535	20	39	88,91
1-600-25	840	770	720	5	600	49	115	670	636	20	39	123,7
1-700-25	960	875	820	5	690	53	125	766	726	24	45	166,81
1-800-25	1075	990	930	5	790	55	135	874	826	24	45	213,9
1-900-25	1185	1090	1030	5	892	57	145	980	926	28	52	252,91
1-1000-25	1315	1210	1140	5	992	59	150	1084	1028	28	56	312. 12
1-1200-25	1525	1420	1350	5	1192	62	160	1288	1228	32	56	387,5
Номенклатура	Размеры, мм											Масса, кг
	Д	Д1	Д2	ч	д1	б	ч5	Дм	Дн	n, Количество отверстий	д
Pном = 4,0 МПа (40 кгс/см2)
1-10-40	90	60	42	2	8	14	33	26	15	4	14	0,68
1-15-40	95	65	47	2	12	14	33	30	19	4	14	0,79
1-20-40	105	75	58	2	18	14	34	38	26	4	14	0,97
1-25-40	115	85	68	2	25	14	36	45	33	4	14	1,18
1-32-40	135	100	78	2	31	16	43	56	39	4	18	1,83
1-40-40	145	110	88	3	38	16	45	64	46	4	18	2,19
1-50-40	160	125	102	3	48	17	45	76	58	4	18	2,81
1-65-40	180	145	122	3	66	19	50	96	77	8	18	3,71
1-80-40	195	160	133	3	78	21	55	112	90	8	18	4,8
1-100-40	230	190	158	3	96	23	65	138	110	8	22	7,4
1-125-40	270	220	184	3	120	25	65	160	135	8	26	10
1-150-40	300	250	212	3	145	27	68	186	161	8	26	13. 03
1-175-40	350	295	242	3	177	33	85	226	196	12	30	20,75
1-200-40	375	320	285	3	200	35	85	250	222	12	30	24,44
1-225-40	415	355	315	3	226	37	95	280	248	12	33	31,33
1-250-40	445	385	345	3	252	39	98	310	278	12	33	37,59
1-300-40	510	450	410	4	301	42	112	368	330	16	33	57,1
1-350-40	570	510	465	4	351	48	116	418	382	16	33	70,34
1-400-40	655	585	535	4	398	54	135	480	432	16	39	106,76
1-450-40	680	610	560	4	448	56	135	530	484	20	39	107
1-500-40	755	670	615	4	495	58	140	580	535	20	45	132,33
1-600-40	890	795	735	5	595	58	140	686	636	20	52	180,95
1-700-40	995	900	810	5	695	63	160	790	726	24	52	228,25
1-800-40	1135	1030	960	5	795	71	190	908	826	24	56	343,69
1-900-40	1250	1140	1070	5	895	74	215	1024	926	28	56	436,54
1-1000-40	1360	1250	1180	5	995	77	235	1140	1028	28	56	540,75
1-1200-40	1575	1460	1380	5	1195	80	250	1350	1228	32	62	690,59

● Наш склад

● Основной производственный процесс -Гост -сварка Вы можете выбрать тканевые мешки, паллеты, деревянные ящики и т. д.

Порт доставки можно выбрать следующим образом: Тяньцзинь, Шанхай или Нинбо; Чжэнчжоу, Чунцин, Шицзячжуан и др.

Способ оплаты: L/C, D/C, D/P, T/T, Western Union, MoneyGram и т. д. , производство и продажа, которая обеспечивает универсальное обслуживание и решение для систем водоснабжения, газа, нефти, отопления и охлаждения на мировом рынке.

Богатая техническая сила, ведущая концепция развития и строгая система контроля качества и безупречное послепродажное обслуживание создали прочную основу для высококачественной продукции. Существует около 100 серий продукции: стандартные задвижки GB, API, DIN, JIS, ГОСТ, запорные клапаны, обратные клапаны, шаровые краны, поворотные затворы, донные клапаны, дренажные клапаны, сетчатые фильтры, фланцы и т. д.

Деловой принцип YOUYI Industry — кредит и искренность. Мы стремимся получить ваши запросы и установить долгосрочные отношения сотрудничества взаимной выгоды.



Валютная биржа

Мы активно участвуем в различных отраслевых выставках, обменных встречах и т. д., глубоко понимаем динамику отраслевых продуктов, онлайн-общение и инспекции на местах, а также активно работаем над оптимизацией продуктов. и технические обновления для лучшего удовлетворения различных потребностей клиентов.



Часто задаваемые вопросы

Q1.Как насчет времени доставки?

A. Как правило, это 5-10 дней, если товар есть на складе. Это займет 20-30 дней после получения депозита, конкретное время доставки зависит от товаров и количества заказа.

Q2: Вы торговая компания или производитель?

A: Мы являемся производителем клапанов и фланцев



Q3: Можете ли вы производить по нашим собственным чертежам?

A: Да, пожалуйста, отправьте нам свой собственный чертеж. Детали OEM приветствуются.



Q4: Предоставляете ли вы образцы? это бесплатно или дополнительно?

A: Да, мы можем предложить образец бесплатно, но не оплачиваем стоимость перевозки.



В5: Есть ли у вас агент или представитель за границей?

A: У нас нет агента за границей.
