 Каталог «Фланцевые соединения»

Фланцы разъёмные	Фланцы резьбовые	Фланцы сварные
Фланцевые пробки	Винты для фланца

Ассортиментный ряд фланцев охватывает всё, от разъёмных до резьбовых и сварных фланцев. Фланцевые узлы предназначены для применений в гидравлических системах с высокими требованиями к давлению и пульсациям.

Все фланцы изготавливаются в соответствии с требованиями стандарта SAE J518, код 61 и 62. Код 61 обозначает параметры, указанные ниже, которые также определяются как 3000 фунт/кв. дюйм. Код 62 обозначает, что параметр давления составляет 41,4 МПа, который также определяется как 6000 фунт/кв. дюйм.

Размер	Код61		Код62
	Макс. рабочее давление		Макс. рабочее давление
	МПа	фунт/кв. дюйм	МПа	фунт/кв. дюйм
1/2″	34,5	5000	41,1	6000
3/4″	34,5	5000	41,1	6000
1″	34,5	5000	41,1	6000
1 1/4″	27,6	4000	41,1	6000
1 1/2″	20,7	3000	41,1	6000
2″	20,7	3000	41,1	6000
2 1/2″	17,2	2500	41,1	6000

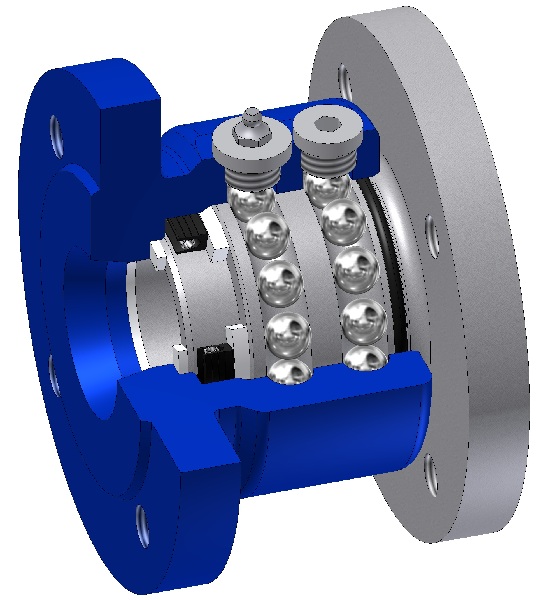

Фланцевое соединение — трубопровод — высокое давление

Cтраница 1

Фланцевые соединения трубопроводов высокого давления сложны и трудоемки в изготовлении. Сборка соединений требует высокой квалификации слесарей-монтажников. На изготовление фланцев расходуется большое количество металла. В связи с этими недостатками они в настоящее время вытесняются более дешевыми и надежными сварными соединениями.  [1]

Для фланцевых соединений трубопроводов высокого давления не разрешается использование шпилек и гаек, изготовленных из немаркированного или не соответствующего нормам материала.  [2]

Для фланцевых соединений трубопроводов высокого давления, вместе уплотнительной поверхности выступ-впадина, разрешается применять уплотнительную по верхность под линзовую прокладку или под кольцевую прокладку овального сечения.  [3]

Сборка фланцевых соединений трубопроводов высокого давления выполняется с соблюдением ряда дополнительных требований. Перед сборкой шпильки натирают чешуйчатым графитом или смазывают графитовой пастой, составленной из графита, густо замешанного с водой в соотношении 2: 1 или с глицерином. Применяется также графитомедистая смазка следующего состава: чешуйчатый графит-15 — 20 %; медный порошок-10 25 %; глицерин — 60 — 70 % Графитомедистая смазка исключает схватывание металла шпильки и гайки при температуре до 600 С, обеспечивает отсутствие задиров на резьбе при затяжке соединения.  [4]

Сборка фланцевых соединений трубопроводов высокого давления выполняется с соблюдением ряда дополнительных требований. Перед сборкой шпильки натирают чешуйчатым графитом или смазывают графитовой пастой, составленной из графита, густо замешанного с водой в соотношении 2: 1 или с глицерином. Применяется также графитомедистая смазка следующего состава: чешуйчатый графит-15 — 20 %; медный порошок-10 — 25 %; глицерин — 60 — 70 % Графитомедистая смазка исключает схватывание металла шпильки и гайки при температуре до 600 С, обеспечивает отсутствие задяров на резьбе при затяжке соединения.  [5]

Сварной стык трубы. | Условная диаграмма распределения температур в зоне сварки.  [6]

Во фланцевых соединениях трубопроводов высокого давления применяют металлические зубчатые прокладки, затягиваемые во фланцах до сплющивания зубцов, чем и достигается герметизация фланцевого соединения. Однако при разборке фланцевых соединений металлические прокладки оказываются непригодными для повторного использования и их приходится удалять, а поцарапанные уплотнительные поверхности фланцев заново притирать.  [7]

На фланцевых соединениях трубопроводов высокого давления производится холодный натяг шпилек, величина которого ( разность длин шпильки до и после затягивания) определяется ( микрометром) с точностью до 0 01 мм.  [8]

Опыт эксплуатации фланцевых соединений трубопроводов высоких давлений с применением прокладок различной конструкции и материала показал, что наиболее надежными видами уплотнений фланцев являются: беспрокладочные; с линзовыми прокладками; с зубчатыми прокладками.  [9]

При сборке фланцевых соединений трубопроводов высокого давления для контроля усилия затяжки ответственных резьбовых соединений применяют предельные ключи, оснащенные механизмом регулирования крутящего момента.  [10]

Изоляция фланцевых соединений трубопроводов со спутниками съемными футлярами.  [11]

Конструкция изоляции фланцевых соединений трубопроводов высокого давления теплоизоляционными шнурами аналогична изоляции арматуры.  [12]

Сверлильная электрическая машина ИЭ-1022А.  [13]

При сборке фланцевых соединений трубопроводов высокого давления для контроля усилия затяжки ответственных резьбовых соединений применяют предельные ключи, оснащенные механизмом регулирования крутящего момента, трещоточным механизмом, набором сменных головок и съемных рычагов разной кривизны, поэтому их используют и при работе в труднодоступных местах.

Основное преимущество предельных ключей — обеспечение крутящего момента определенной, заранее установленной величины, что очень важно при массовой затяжке болтовых соединений, когда следует применять механизированный инструмент.  [14]

При сборке фланцевых соединений трубопроводов высокого давления необходимо обеспечить равномерное затягивание всех шпилек. При этом напряжения, возникающие в материале шпилек, не должны превышать предела текучести материала.  [15]

Страницы:      1    2

Фланцы высокого давления

SAE — фитинги Schwer

Фланцы высокого давления SEA

Фланцевые соединения с четырьмя отверстиями в соответствии с ISO 6162-1 и ISO 6162-2 (SAE J518) являются проверенными герметичными соединениями, особенно подходящими для больших соединений. Уплотнительное кольцо выполняет функцию уплотнения на фланце. Удерживающие усилия воспринимаются болтами и половинками разъемного фланца.

Эффект уплотнительного кольца достигается за счет сжатия уплотнительного кольца между фланцем с 4 отверстиями и канавкой для уплотнительного кольца и ответным фланцевым соединением. Усилие, необходимое для сжатия уплотнения, прикладывается путем затягивания четырех болтов.

Техническая информация

Версия с адаптером SAE / Версия с фланцем SAE

Стандарты на фланец

Учитываются следующие стандарты:

Фланец SAE:

• SAE J518, код 61 и SAE J518, код 62
• ИСО 6162-1 и ИСО 6162-2

Номинальное давление фланца

Соответствующее максимальное рекомендуемое рабочее давление указано для каждой позиции. Пожалуйста, соблюдайте норму давления перед использованием детали. Все показания давления основаны на рабочей температуре от -20°C до +100°C (соответственно, температуре окружающей среды от -40°C до +120°C). За пределами этого температурного диапазона физические свойства используемого материала ухудшаются, а максимальное рекомендуемое рабочее давление снижается.

Указанные значения рабочего давления относятся только к самому фланцу. Для используемых труб, фитингов и соединений также необходимо учитывать директивы по давлению соответствующих производителей.

Снижение прочности при повышенных температурах

в соответствии с DIN EN 10088-3: 2014. Мы не можем дать гарантию на использование при экстремальных температурах. Максимальное рабочее давление сильно зависит от индивидуального использования и жидкости.

Фланцевые болты

Винты и пружинные стопорные шайбы наших фланцев, поставляемых Schwer Fittings, могут быть изготовлены из следующих материалов:

Фланцы SAE в соответствии с кодом 61 и кодом 62 SAE J518 (ISO 6162-1 и -2):

Винты с шестигранной головкой под торцевой ключ

• в соответствии с DIN 912 (ISO 4762)
• Нержавеющая сталь AISI 316L/A4-80

Винты с внутренним шестигранником и резьбой UNC

• согласно ASA B 18. 3
• Нержавеющая сталь AISI 316L/A4-80

Пружинные стопорные шайбы

• в соответствии с DIN 7980 (или DIN 127 форма B)
• Нержавеющая сталь AISI 316L

Фланцевые уплотнения

Фланцы, соответствующие стандартам SAE J518 (ISO 6162), показанные в этом каталоге, уплотнены уплотнительным кольцом в соответствии с SAE J515. Уплотнения наших фланцев, поставляемых Schwer Fittings, могут быть дополнительно изготовлены из следующих материалов:

Фланцы SAE в соответствии с SAE J518 Code 61 и Code 62 (ISO 6162-1 и -2):

• NBR Твердость по Шору 90 (стандарт) : Температурный диапазон: -30°C … +100°C
• FKM / FPM 85-90 Твердость по Шору (по запросу): Диапазон температур: -20°C … +200°C

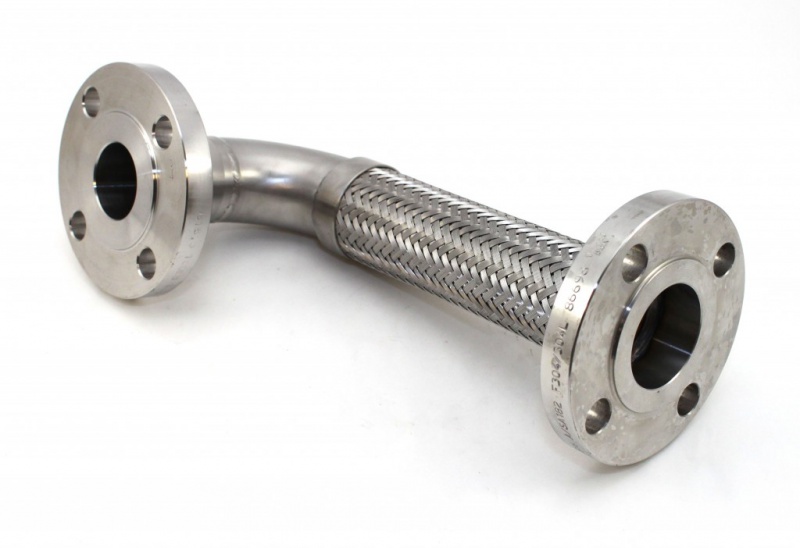

Когда и почему следует использовать фланцевые фитинги

07 апр 2022 г., опубликовал Админ

Фланцевые фитинги — это компоненты, которые помогают соединять секции труб вместе с другими продуктами для контроля жидкости, такими как насосы и клапаны, для создания трубопроводов. Общее значение термина «фитинги» связано с фитингами, которые используются для пластиковых и металлических труб, несущих жидкости.

Однако другие фитинги для труб помогают соединять трубы для поручней и других архитектурных элементов, где нет необходимости в герметичном соединении. Вы можете быть более знакомы с ними в своей повседневной жизни.

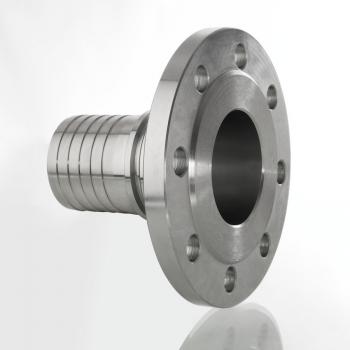

О фланцевых фитингах

Фланцевые фитинги могут соединяться механически, с резьбой или сваркой, а также химически склеиваться (чтобы назвать наиболее распространенные механизмы в зависимости от материала трубы).

В терминологии, относящейся к трубкам, трубкам и трубам, существует несоответствие. Поэтому термин «фитинги для труб» иногда упоминается в спецификациях труб. Трубные фитинги, похожие на трубные фитинги, соединяются такими методами, как пайка, а не обычными сварными швами. Немногие способы имеют тенденцию перекрываться, например, компрессионные фитинги, но там, где они являются обычным явлением для соединения трубок или трубок, их использование в соединениях труб встречается редко.

Использование альтернативных фланцевых фитингов в других отраслях промышленности

Гидроэнергетика переходит на соединения с эластомерным кольцевым уплотнением. Это помогает свести к минимуму утечки. Эти фитинги включают резьбовое торцевое уплотнение, ISO 6149, SAE J518, фланцевые фитинги и фланцы (код 62 и код 61), в которых уплотнительное кольцо совместимо с жидкостью.

Невыпадающий фланец часто удобен, когда вы монтируете трубу к трубе (или шланг или трубу). Фитинги с невыпадающими фланцами надеваются на развальцованные трубы и обеспечивают превосходное соединение с ответным фланцем или другими компонентами. Невыпадающие фланцы обычно используются с прямыми фитингами MJ-Flange. Имеется плавный зазор для скольжения по фитингам и посадке на головке фланца. Раздельные фланцы полезны с 90 или 45 фланцевых фитингов.

Преимущества фланцевых фитингов

Несмотря на то, что в некоторых случаях фланцевые фитинги и фланцы являются единственным выбором, фланцы обеспечивают преимущества для трубопроводной системы, которых не дают традиционные типы гидравлических фитингов. Например, в устройствах с большим наружным диаметром фланцы могут легче соединяться с отверстиями для труб и компонентов, чем переходники или резьбовые фитинги. Самое главное, что в большинстве тяжелых условий эксплуатации мобильной строительной техники фланцевые соединения лучше всего подходят для:

• Простая сборка в ограниченном пространстве, где ключи могут не иметь зазора для установки традиционных фланцевых фитингов. Они легче собираются с умеренным крутящим моментом.
• Это труднодоступные места, требующие гибкости. Например, необходимо устранить необходимость в трубопроводах или шлангах, переходниках в трубах и т. д.
• Соединения труб, труб или протяженных шлангов, в которых присутствует высокое давление, вибрация, удары и скачки давления, могут легче повредить традиционные большие гидравлические фитинги.
• Создает соединения, которые позволяют легко обслуживать жесткие линии, такие как непрерывные металлические трубы и трубы.
• Снижает вероятность ослабления крепления компонентов в сложных гидравлических условиях.
