Фланцевое соединение трубопроводов фото: расчет соединения трубопроводов. Что это такое? Виды изолирующих соединений труб воздуховодов

Содержание

Пошаговая инструкция +Фото и Видео

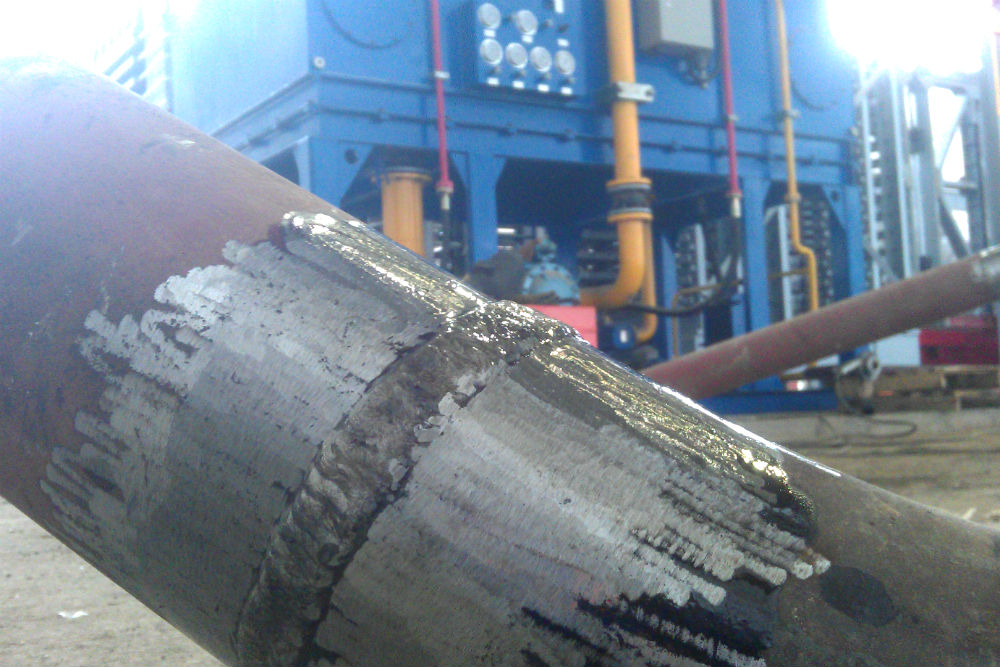

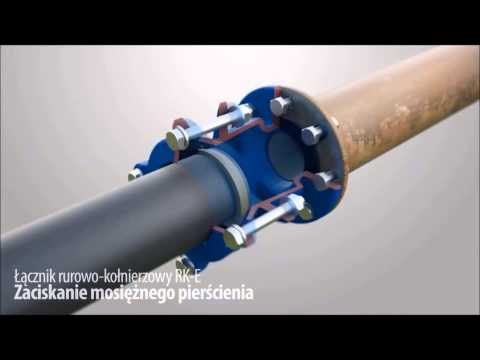

Для монтажа металлических труб в своем большинстве используют сварку, но порой требуется фланцевое соединение труб из стали.

Данный вид соединения применяется для монтажа труб большого диаметра и в случаях, когда конструкция должна легко демонтироваться.

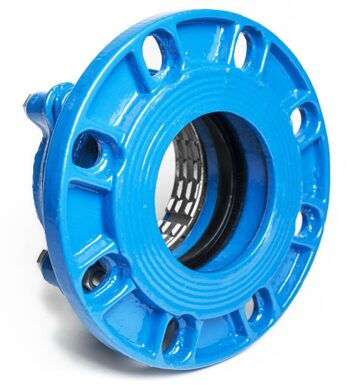

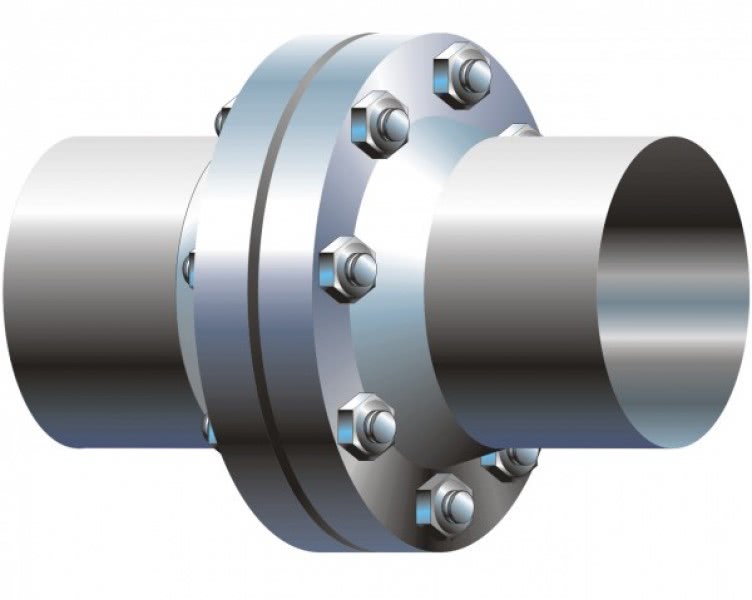

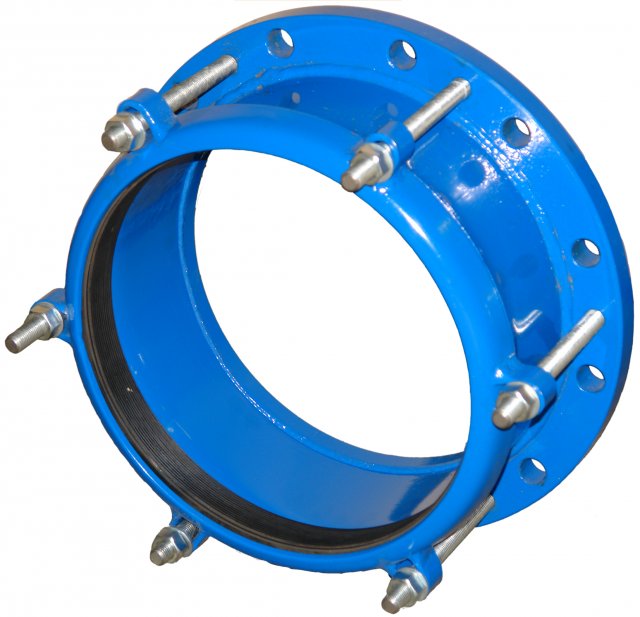

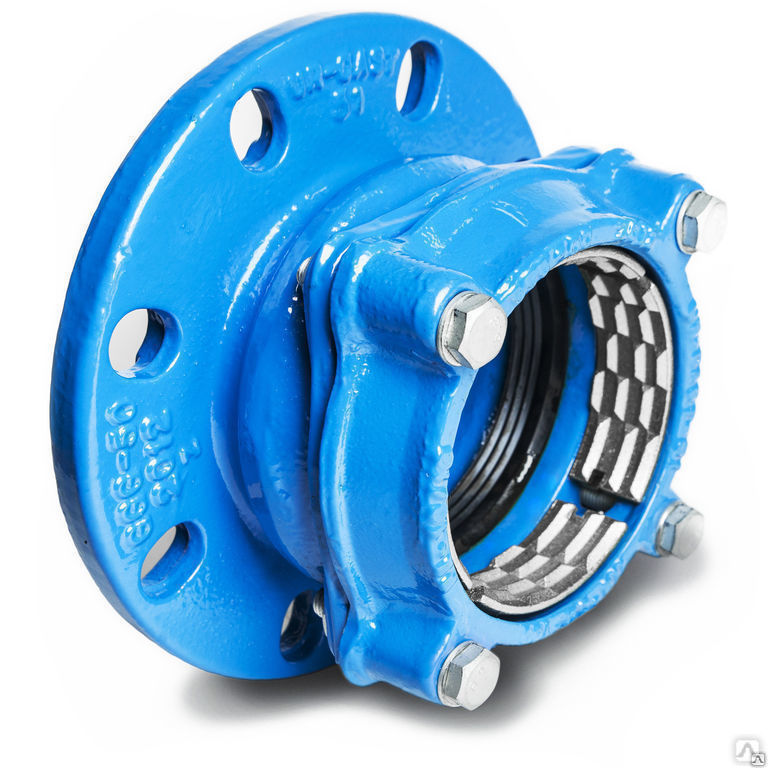

Фланец – это кольцо или квадрат (самые распространенные формы), плоской формы с несколькими отверстиями по периметру, для болтов (шпилей с гайками) и отверстием по центру для трубы.

Содержание статьи:

1 Общие сведения
2 Как выбрать фланцы для стальных труб?
- 2.1 Ряд
- 2.2 Допустимый уровень максимального давления трубной магистрали
- 2.3 Диапазон рабочей температуры
- 2.4 Уплотнители (прокладки)
3 Фланцевое соединение. Технология работ

Общие сведения

Существует несколько видов фланцевого соединения, каждое из которых делается строго в соответствии ГОСТа:

Плоские фланцы –ГОСТ 12820-81
Воротниковые – ГОСТ 12821-81
Свободные фланцы на приварном кольце –ГОСТ 12822-80
Фланцы для сосудов и аппаратов ГОСТ 28759,2-90
Кольцевая заглушка ГОСТ 12836-80

Чтобы соединение деталей было герметичным применяют уплотнители:

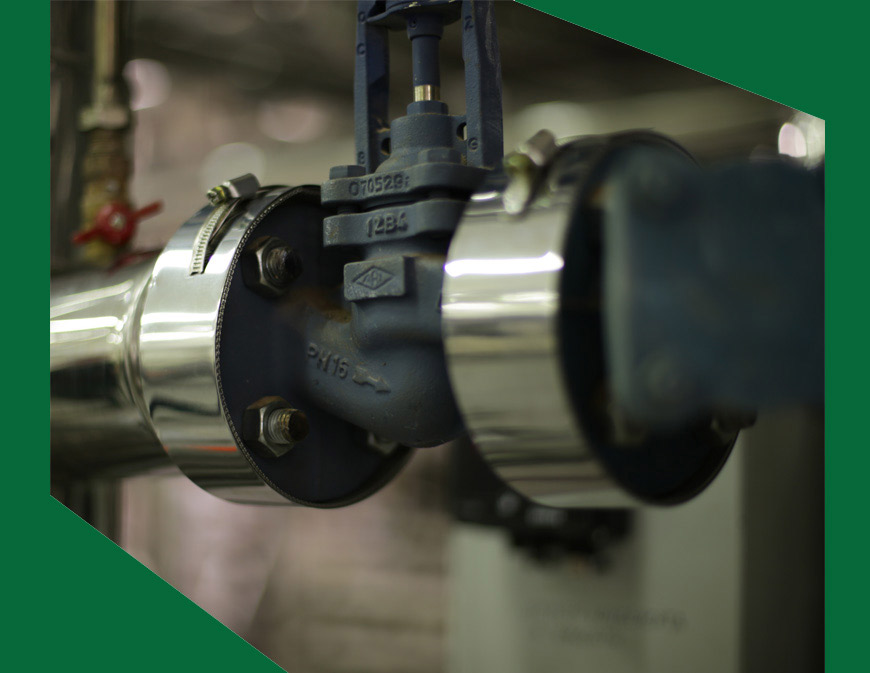

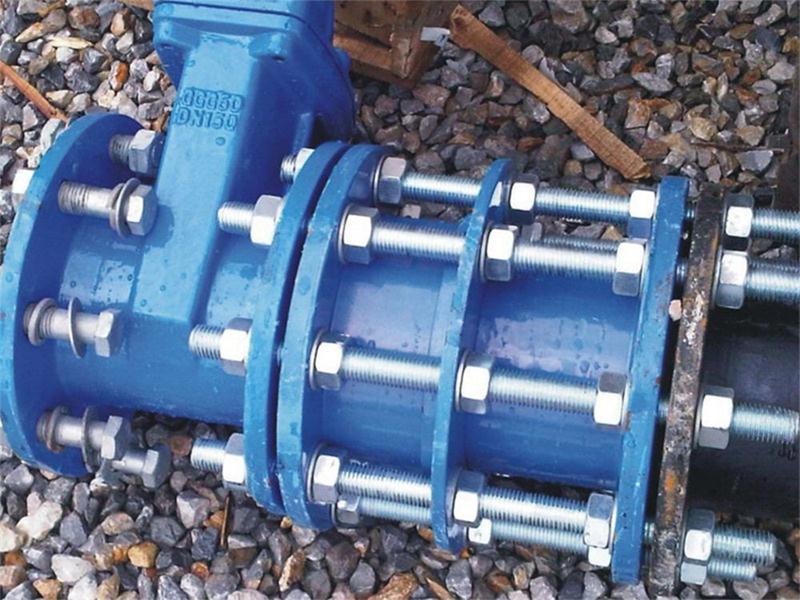

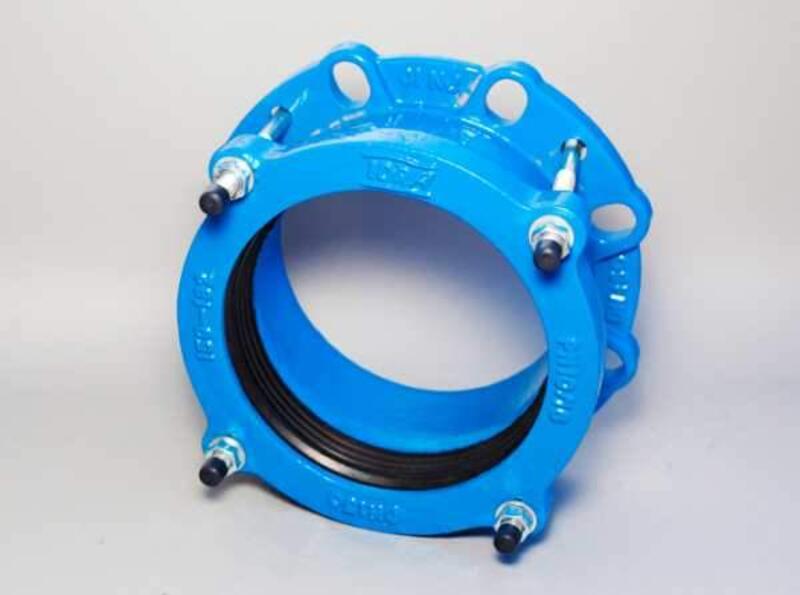

При помощи фланцев соединяются не только трубы между собой, но и производится монтаж труб к другим конструкциям. Например, к емкости, на патрубок которой установлен фланец или чтобы произвести стыковку изделий из разного материала.

Соединительные детали изготавливают из:

Ковкого чугуна. Фланцы отливаются. Допустимое давление 4МПа. Допустимая температура жидкости от -30⁰ до +400⁰
Стали. Литые соединительные детали с допустимым давлением 20МПа и рабочей температурой от -250⁰ до +600⁰ . Применяются для монтажа изделий из разного материала.
Стали. Приварные фланцы. Предназначены, для труб с небольшим давлением 2,5 МПа.
Чугун серый. Литые фланцы используются, для труб с максимальным рабочим давлением 16МПа. Допускается транспортировка жидкости температурой от -15⁰до +300⁰.

Внимание! Стальные фланцы отливаются из легированной, углеродистой и нержавеющей стали.

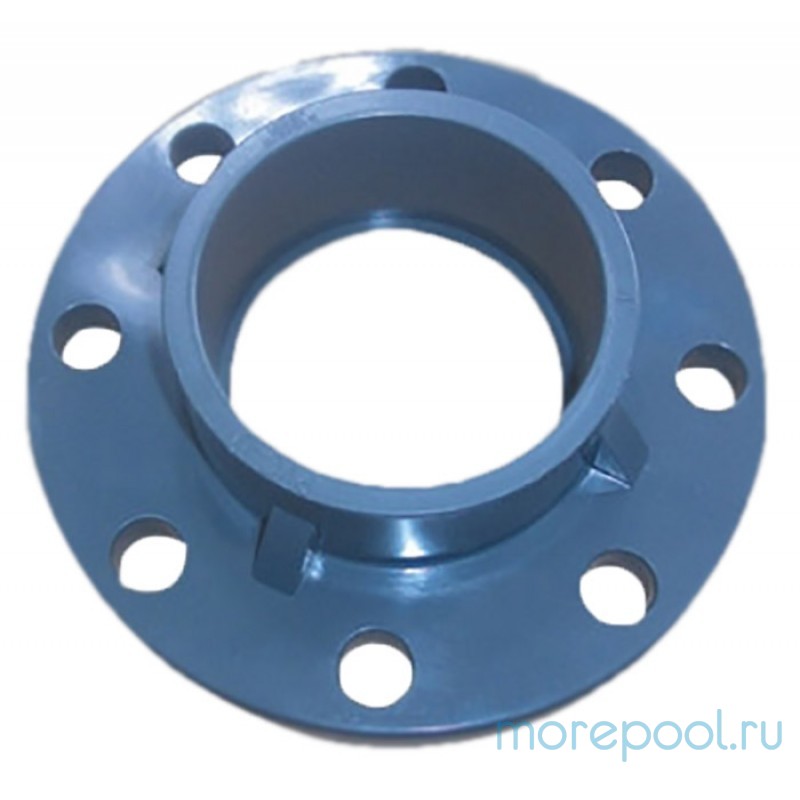

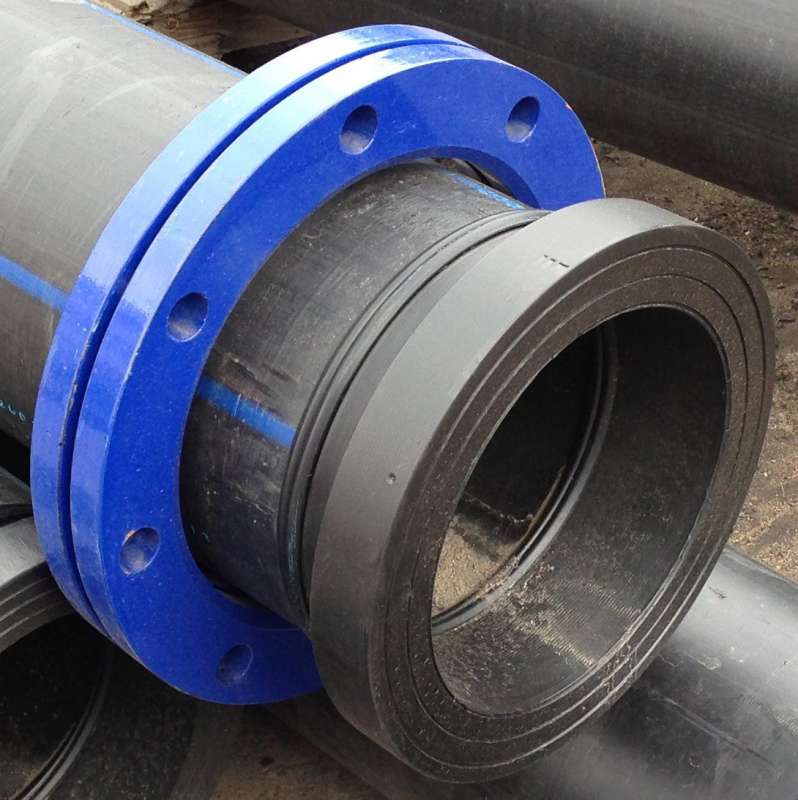

Также выпускаются полипропиленовые фланцы, для монтажа пластикового трубопровода с незначительным давлением:

Проходные – соединительные фланцы для труб
Глухие – предназначены для установки в тупиковых ветках трубопровода.

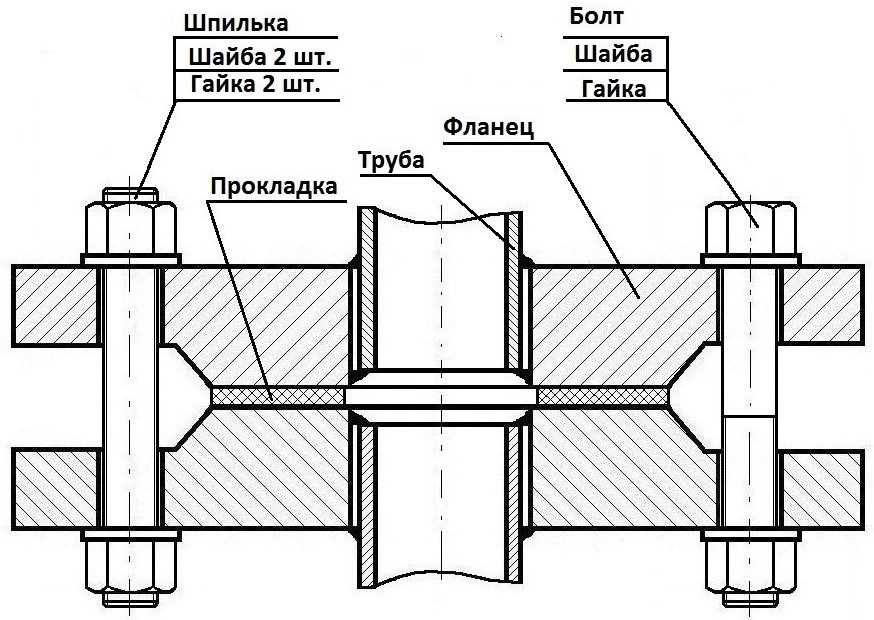

Для того, чтобы соединить две детали потребуется два одинаковых фланцы, которые плотно прикреплены к срезу трубы.

Присоединяются фланцы двумя способами:

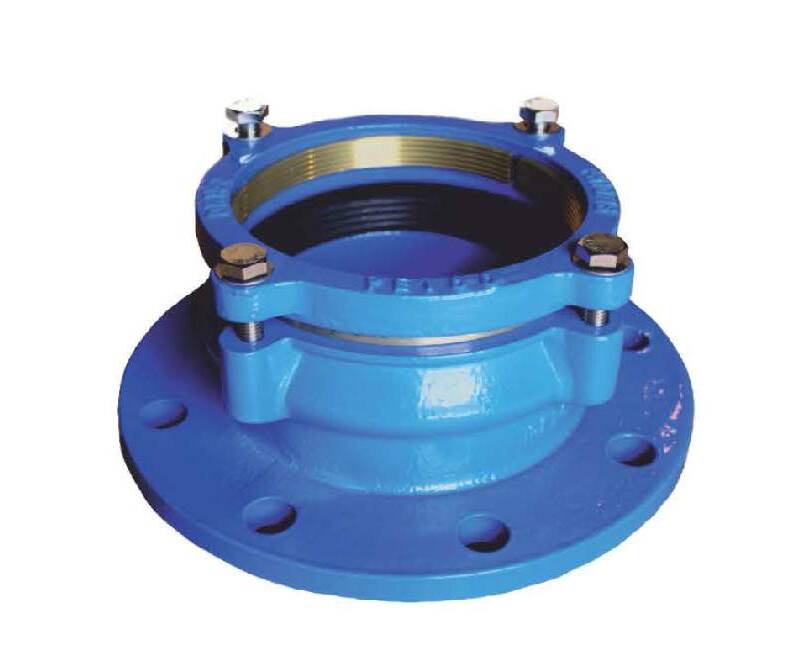

Сажаются на резьбу. Такой вид установки соединительного элемента применим только для безнапорной магистрали.

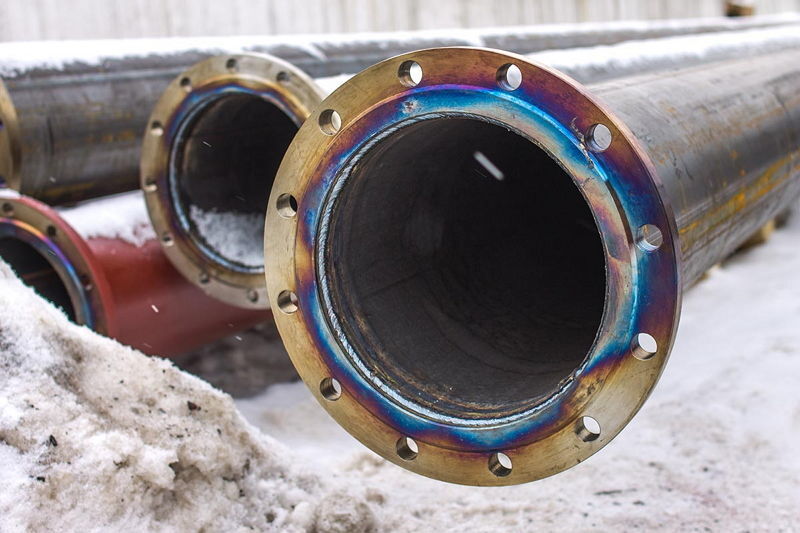

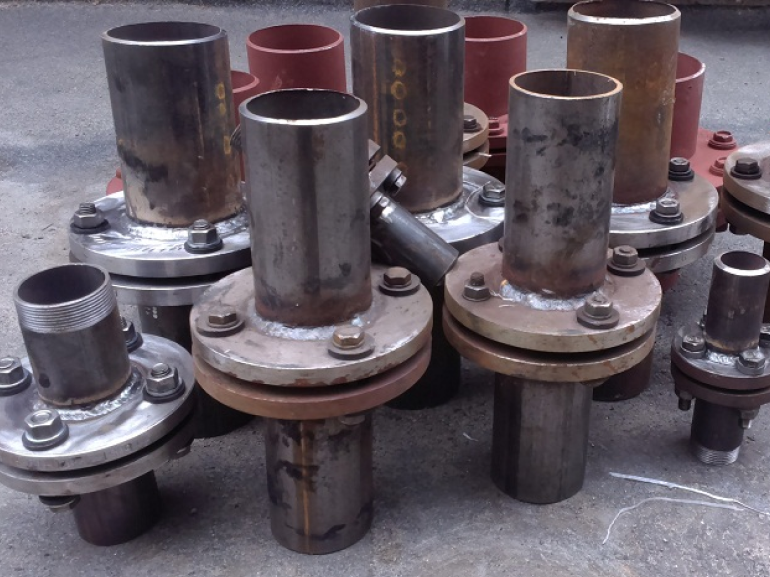

Крепятся путем приваривания.

Фланцы предназначенные для одной стыковки называют ответными. Когда элементы установлены, производится их соединение и закрепление при помощи болтов или шпилек. Шпильки закреплять проще и быстрее, так как резьба с двух сторон и затягивать гайки можно сразу с обоих концов.

Как выбрать фланцы для стальных труб?

Условный проход соединительного элемента – внутреннее сечение трубы, для которой выбирается фланец. Обозначается Ду (мм).

Важно! Приварные фланцы имеют еще одну маркировку, в виде латинской буквы, которая дает характеристику внешнему размеру (диаметру) трубы.

Ряд

Изделия с идентичным условным проходом, бывают разными:

Отличие в расстоянии между крепежными отверстиями
Разница в размере отверстий.

Обычно данный показатель называют рядностью. То есть, чтобы соединить две детали при помощи фланцев у них должен совпадать не только условный проход, но и быть одинаковая рядность.

Допустимый уровень максимального давления трубной магистрали

Показатель зависит от:

Материала изготовления
Есть или нет уплотнители, и из какого материала они сделаны
Геометрических размеров деталей

Диапазон рабочей температуры

Монтаж с нарушением этого показателя приведет к течи в месте стыковки. Рабочая температура и рабочее давление величины взаимосвязанные, допустимые показатели всегда указаны в документации приложенной к изделию.

Уплотнители (прокладки)

Выбор данного элемента делается на основании таких показателей, как химический состав транспортируемой жидкости и какая нагрузка на трубопровод.

Изготавливают уплотнители из:

Резины. Обладает высокой устойчивостью к агрессивным средам и температурам.
Паронит. Хорошо использовать при монтаже трубопровода транспортирующего жиросодержащие среды.
Фторопласт
Асбестовый картон

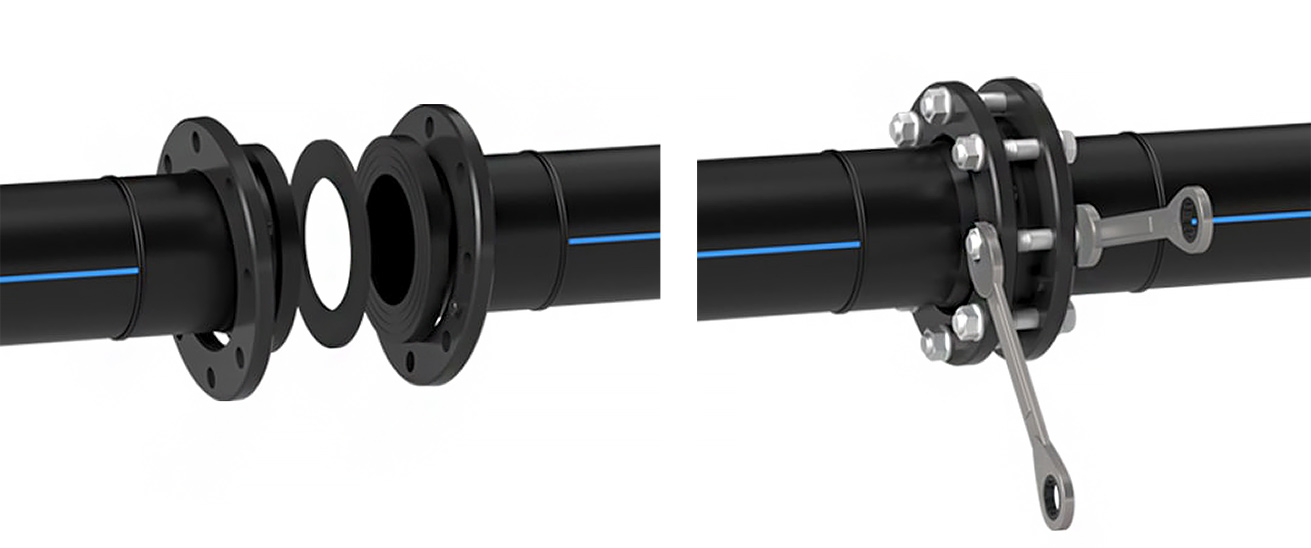

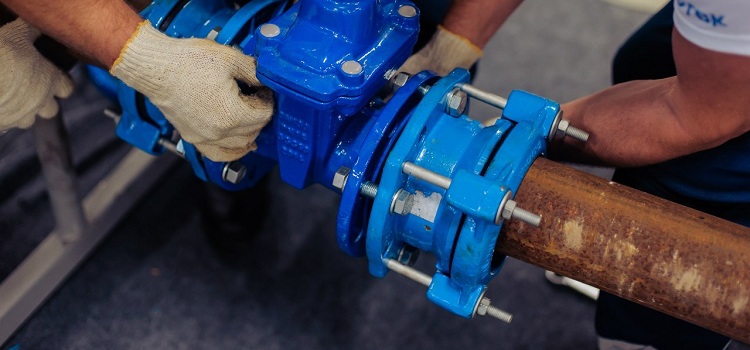

Фланцевое соединение. Технология работ

Соединительные детали должны быть без механических повреждений. Недопустимо наличие сколов, трещин, глубоких царапин, вмятин и т.д.

Отсутствие на поверхности изделия ржавчины
Перед установкой проверить болты (шпильки) на наличие брака.
Убедиться в качественной резьбе
Установить прокладку
Проверить, как легло уплотнительное кольцо

Если используются квадратные фланцы для монтажа, то болты устанавливаются и затягиваются по диагонали. Только при соблюдении всех этих правил, возможно сделать качественное герметичное соединение.

Внимание! Установка б/у прокладок запрещена.

Когда все проверено и готово, можно приступать к затяжке. Накручивание гаек выполняется следующим образом: Первый болт, вставляется в любое отверстие фланцевого соединения, затягивается не до конца. Аналогично ставится второй болт, четко напротив первого. Третий крепится перпендикулярно первому и второму. Четвертый устанавливается напротив третьего.

По такой схеме устанавливаются все болты или шпильки.

Важно!!! Сразу затягивать гайки нельзя, нарушится герметизация.

После установки всех болтов можно начать их постепенно затягивать по той же схеме, каждый раз делая несколько оборотов гайки.

Чтобы степень затяжки была одинаковая, можно использовать специальные инструменты:

Динамометрический ключ
Пневматический гайковерт
Натяжной механизм с гидроприводом

Через сутки после начала эксплуатации трубопровода, требуется подтянуть болты, так как часто в течении этого времени соединения ослабляются.

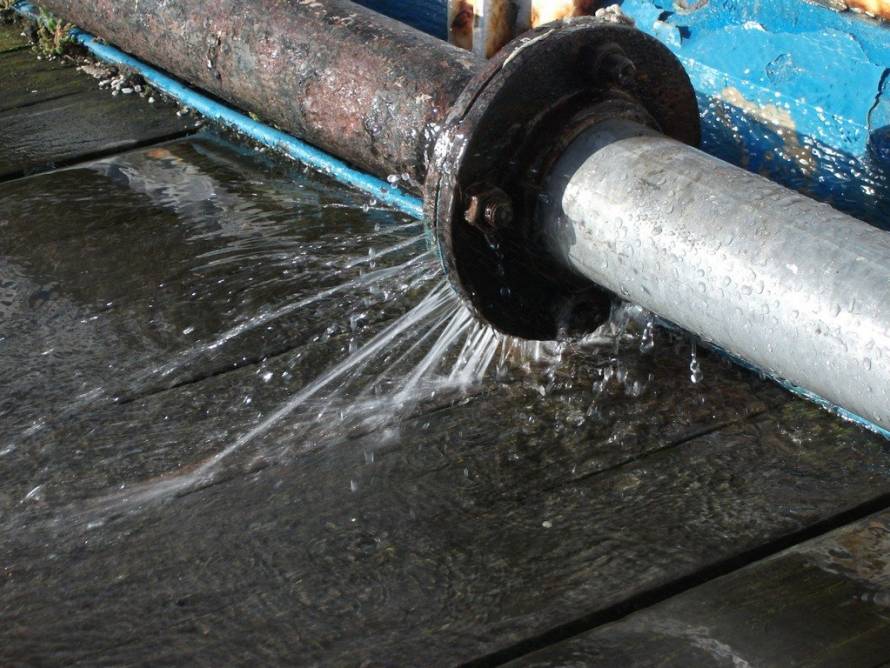

Важно! Если болты затягивать сильно, можно испортить резьбу, слабо или не равномерно магистраль даст течь.

Что такое фланцевые соединения? Типы фланцевых соединений. Фланцевые соединения в промышленности

В промышленности часто применяются фланцевые соединения. Они должны обеспечивать герметичность и прочность собираемых конструкций. Роль качественного соединения немаловажна, ведь непрочное скрепление может приводить к большим потерям и грозить опасностью обслуживающему персоналу. Основным элементом соединения является фланец. Эта деталь представляет собой металлический диск и обеспечивает прочное и плотное разъемное соединение. Свое применение фланец нашел в отрасли трубопроводного транспорта, коммунального хозяйства. Благодаря использованию различных материалов для его изготовления, он становится практически универсальным элементом трубопроводных конструкций.

Виды фланцев

Для технологических трубопроводов разработано большое количество конструкций этой детали. Все фланцевые соединения состоят из следующих элементов – фланцев, прокладки, крепежных изделий. Главная задача, которая возложена на этот узел – объединение частей трубопровода либо же присоединение к трубам дополнительного оборудования. Фланцы подразделяются на виды в зависимости от различных параметров. По конструкции они делятся на:

цельные;
свободные.

Отличие заключается в том, что цельные фланцы вместе с корпусом претерпевают соответственно одинаковые нагрузки. Изготавливаются они совместно с арматурой в процессе отливки или штамповки, также совмещение можно производить при помощи сварки. Что касается свободных, они представляют собой диск, который крепится к приваренному фланцу или отбортованному краю трубы. У обоих видов имеются как недостатки, так и достоинства. Свободные фланцы удобны в сборке, их конструкция позволяет легко совмещать отверстия под шпильки. Недостатком является меньшая прочность и жесткость, чем у цельных фланцев.

Разделение фланцев по назначению:

Для арматуры и трубопроводов. Фланцевые соединения трубопроводов данного типа используются для всех видов и отраслей трубного, транспортного и жилищно-коммунального хозяйства.
Для сосудов и аппаратов, такие соединения применяются для перегонки нефти, оборудования систем теплообеспечения, а также емкостей под резервацию.

Стандарты

Все фланцы подразделяются на несколько видов в зависимости от ГОСТа и исполнения:

Литые фланцы, изготавливаются как единое целое с корпусом. Отливаться они могут из стали или чугуна.
Стальные фланцы, которые имеют резьбу на шейке. Этот тип имеет достаточно ограниченное применение и в основном используется для трубопроводов с низким давлением.
Воротниковые фланцы. Представляют собой изделие из стали, которое получено сваркой встык. Назначение воротниковых фланцев заключается в соединении трубопроводов с высоким и средним давлением. Преимущество этого типа заключается в простоте монтажа и экономичности. По сравнению с фланцами плоскими приварными, которые мы рассмотрим следующим пунктом, они сокращают трудоемкость изготовления в среднем на 20% и объем работ по сварке в два раза.

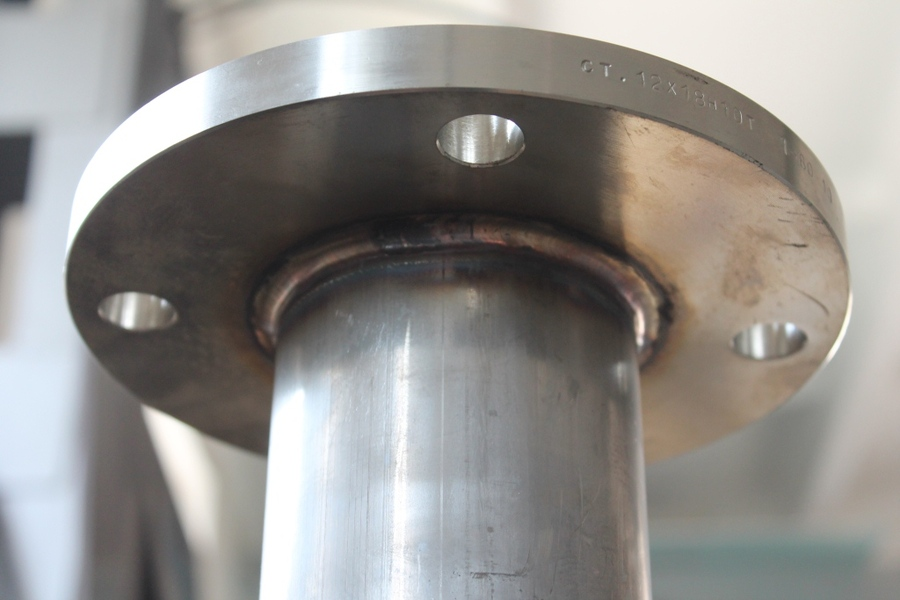

Фланцы плоские приварные. Производятся они из стали и применяются такие фланцевые соединения для технологических трубопроводов.
Свободные фланцы. Этот вид имеет свои особенности и подразделяется на три подвида:

с буртом, они применяются для трубопроводов с агрессивными средами, от воздействия которых бурт предохраняет сам фланец;

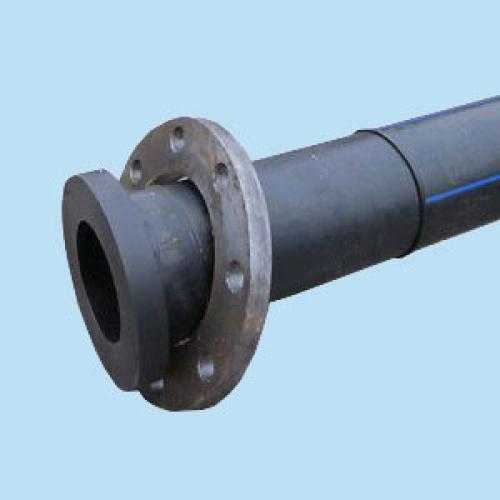

на отбортованной трубе;
на приварном кольце, они используются для трубопроводов из цветных металлов – меди и ее сплавов, алюминия, а также нержавеющей стали;

Параметры выбора соединения

Форма фланцевого соединения. Фланцы могут быть: круглые, овальные или прямоугольные.
Условный проход. Его размер соответствует внутреннему сечению фланца, по которому будет протекать среда.
Конструктивное исполнение. Этот параметр регламентирует фланцевые соединения, ГОСТ 12815-80 включает 9 различных категорий исполнения.
Давление. Соединения могут выдерживать максимально условное давление, оно зависит от исполнения и геометрических размеров фланца. Этот параметр также предусмотрен основным нормативным документом.
Материал. Для изготовления используется чугун, углеродистая, легированная, нержавеющая сталь. Материал выбирается в соответствии с используемой средой применения. Могут также применяться и дорогостоящие металлы.

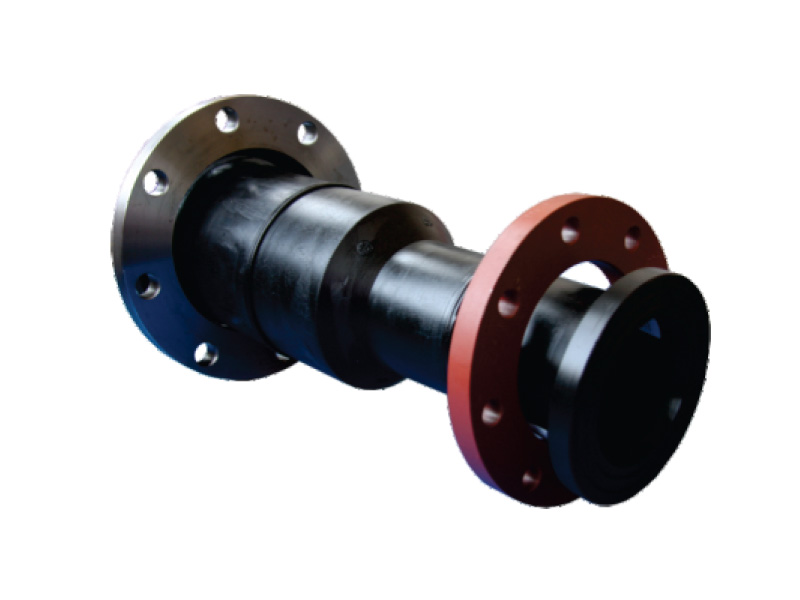

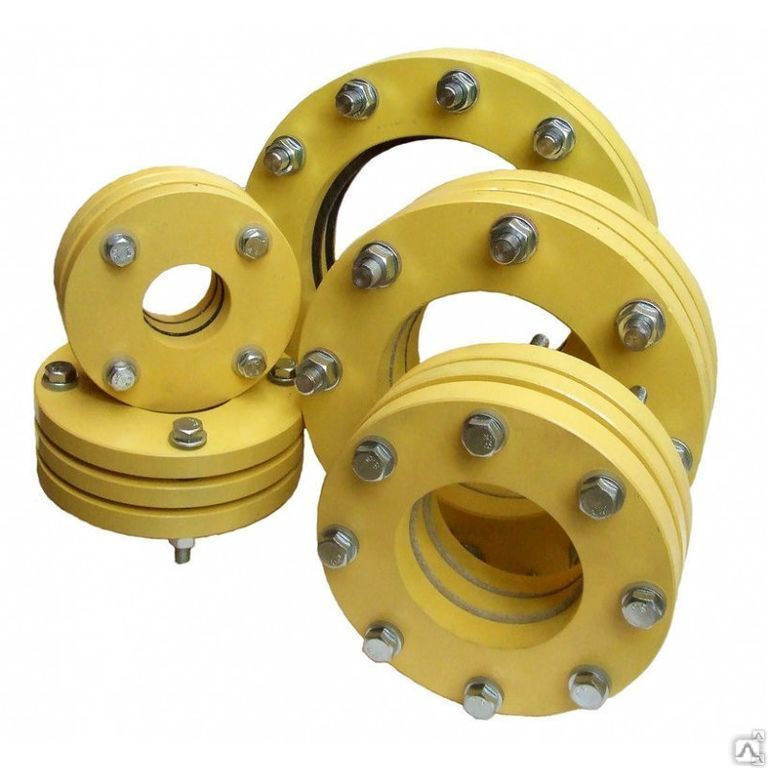

Электроизолирующее соединение

Изолирующее фланцевое соединение имеет ряд отличий от других видов и несет на себе задачу препятствия прохождению электрического тока, а также защиты от электрохимической коррозии. Большинство трубопроводов проложены под землей, где возможна вероятность возникновения блуждающих токов. В целом они не несут опасности всему трубопроводу на входе, но очень опасны на месте выхода. Такое воздействие может приводить к разрушению металла, образованию трещин и утечкам транспортируемой жидкости или газа, изолирующее фланцевое соединение обеспечивает необходимую безопасность. Состоит оно из фланцев, специальных изолированных прокладок, втулок и крепежных изделий. Применяют такое соединение в следующих случаях:

на границе трубопровода и переходе его от поставщика к потребителю;
когда фланцевое соединение труб обеспечивает совмещение разных материалов, из которых они изготовлены;
на трубопроводах, которые проложены в области источников блуждающих токов;
на выходе изолированной трубопроводной сети, которая соединяется с неизолированным трубопроводом;
на наземных участках газораспределительных станций.

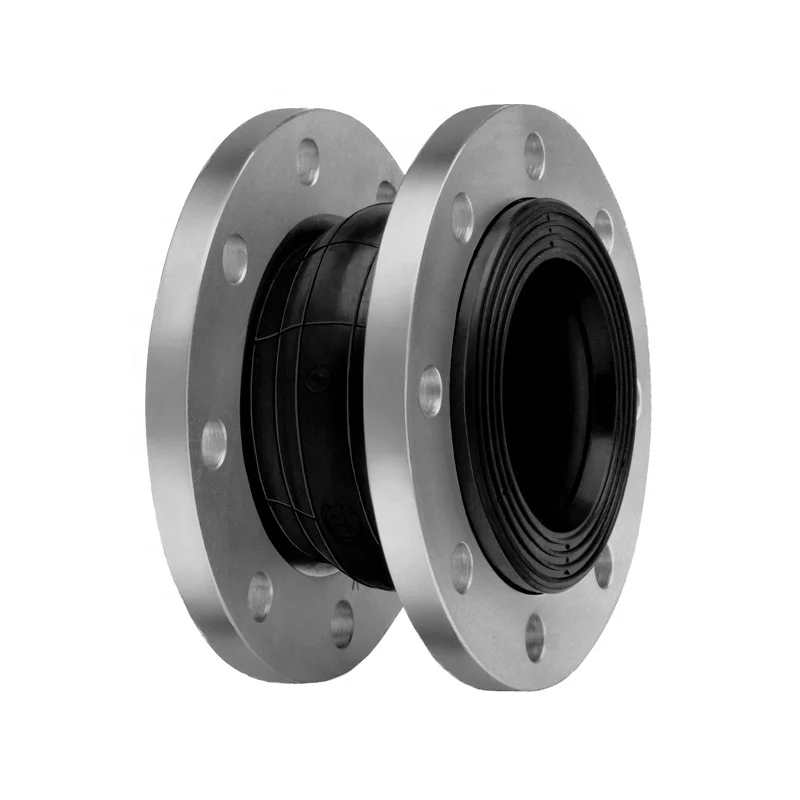

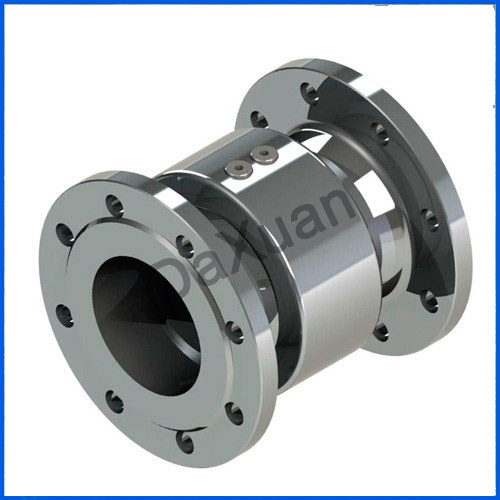

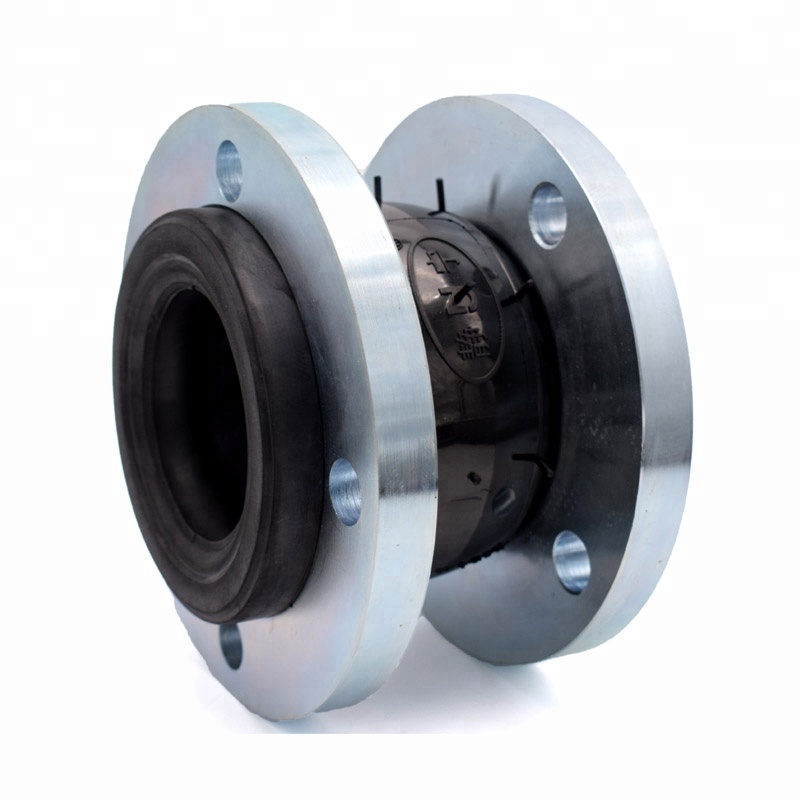

Другие типы фланцевых соединений

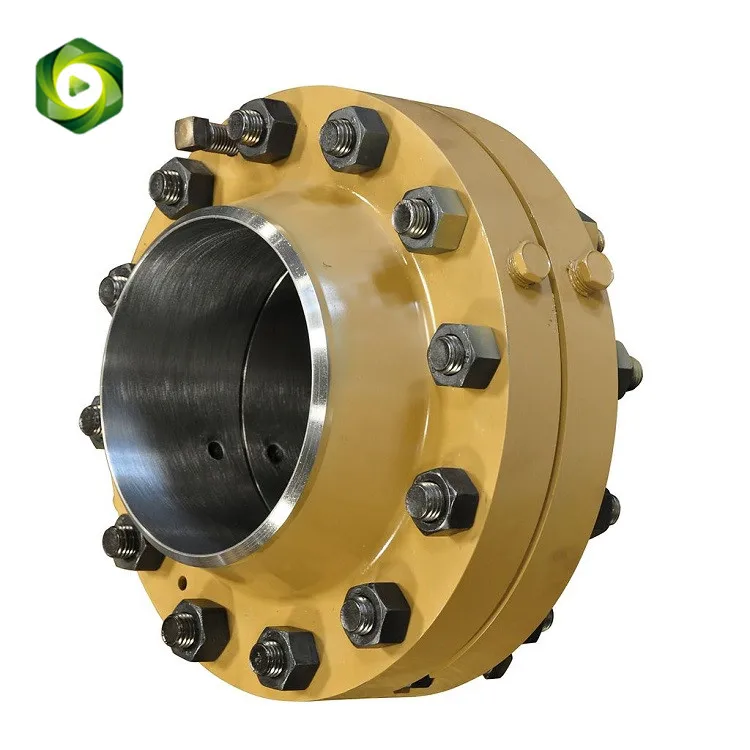

Измерительные фланцевые соединения. Они обеспечивают стыковку трубопроводных сетей с дополнительным оборудованием и измерительными устройствами.
Соединения, работающие под большим давлением. Такие узлы подвергаются переменным нагрузкам от работающих механизмов. Поэтому чтобы обеспечить плотность и прочность, а также долговечность, следует соблюдать ряд технологических нюансов при монтаже. Закручивание шпилек производится постепенно по кругу и в определенной последовательности. Фланцевые соединения могут стать более прочными за счет использования линзового вида прокладки. Чтобы использовать этот вид прокладок, предварительно необходимо отшлифовать поверхность и прокладки, и трубы непосредственно. Наилучшим вариантом для данного вида служат резьбовые фланцевые соединения. Также может использоваться наряду с линзовой прокладкой, плоская металлическая.
Максимальная плотность фланцевого соединения обеспечивается использованием таких материалов для плоских прокладок, как медь или алюминий.

Фланцевый замок. Это соединение по конструкции полностью соответствует фланцевому, отличие заключается в том, что вместо привычных крепежных изделий – болтов и шпилек, используется специальная конструкция в виде полосы, которая обжимает фланцы и затягивается болтами. В таких соединениях отверстия по диаметру фланцев отсутствуют. Такой вид отлично зарекомендовал себя в узлах, которые требуют быстрого и периодического разъединения-соединения. Использовать в этом случае можно плоские приварные фланцы или приваренные встык.

Фланцевый крепеж

Для монтажа фланцевых соединений обязательно необходим крепеж. Для крепления трубопроводов применяют такие крепежные изделия: болт, гайка, шпилька и шайба. Так как фланцевые соединения трубопроводов — это достаточно ответственная конструкция, к крепежу предъявляются требования в соответствии со следующими параметрами:

Среда. Она может быть агрессивной и нет. Основываясь на этом параметре среды, выбирается крепеж. Для агрессивных сред предпочтение отдается стали с антикоррозионными свойствами. Также возможно применение специальных покрытий, препятствующих коррозии.
Температура. Здесь играет роль температура жидкости или газа, который будет транспортироваться по данному трубопроводу, а также температурный режим окружающей среды. Каждый материал имеет рабочий диапазон температур, в соответствии с которым выбирается изделие. Если окружающая среда не превышает –30 ºС, возможно применение обычных марок стали, для более низких температур применяются холодостойкие марки.
Давление. Чем выше показатель рабочего давления, тем более высокими параметрами должен обладать используемый материал, из которого изготовлены шпильки для фланцевых соединений.
Показатели крепежных изделий: тип резьбы, шаг, длина.
Материал. Сталь, которую используют в производстве крепежных изделий для фланцевых соединений можно классифицировать по четырем категориям:

углеродистая сталь общего назначения, рабочая температура не должна превышать показатель 200 ºС, а максимальный диаметр – 48 мм;
углеродистая сталь, применяемая для изделий повышенной точности, температура работы не может быть выше значения 300 ºС;
сталь углеродистая с повышенным качеством, крепежные изделия из этого материала могут эксплуатироваться при температуре выше 450 ºС;
легированные стали, которые обладают теплоустойчивыми и антикоррозионными свойствами.

Ограниченность применения крепежных изделий

Выбор крепежных изделий обусловлен вышеперечисленными параметрами, но существуют и некоторые ограничения:

Крепежи, эксплуатируемые при рабочем давлении до 25 кгс/см, не ограничены выбором типа изделия. Что же касается давления, которое превышает эту цифру, использоваться могут только шпильки для фланцевых соединений, применение болтов запрещено.
Марка стали для пары «шпилька–гайка» может выбираться как одинаковой, так и различной. Если используется один материал, прочность гайки должна быть ниже прочности шпильки на 20 единиц.

Существует специальный ГОСТ шпильки для фланцевых соединений, в соответствии с которым выбираются номинальные размеры крепежного изделия. Выбор размеров зависит от рабочего давления, которому будет подвержена шпилька.

Прокладки

Эта деталь входит в изолированное фланцевое соединение, для того чтобы обеспечить необходимую плотность между фланцами. Прокладки разделяют на различные виды по определенным параметрам. В зависимости от материала, из которого они изготовлены, различают категории:

металлические;
неметаллические;
комбинированные.

Распределение прокладок по упругости:

упругие;
жесткие.

Это свойство предопределяет материал, из которого изготовлены прокладки для фланцевых соединений. Упругие получаются из комбинированных и неметаллических видов. Жесткие прокладки в основном представляют собой металлические, а также неметаллические, полученные из таких материалов, как фибра, твердая резина, паронит и т. д.

Конструктивные особенности прокладок

По этому признаку прокладки для фланцевых соединений делятся на:

Плоские (могут быть как металлическими, неметаллическими и комбинированными), их применяют в соединениях с плоскими поверхностями. Внутренний диаметр плоских прокладок должен быть больше диаметра трубы на 1-3 мм.
Линзовые прокладки изготавливают из углеродистых и легированных сталей, они могут быть как жесткими, так и упругими.
Овальные обеспечивают надежное уплотнение, при этом нагрузка на болты достаточно умеренная. Контакт прокладочного изделия происходит по наружной и внутренней окружности с фланцем. Материалом для этих прокладок служит углеродистая или нержавеющая сталь.
Гофрированные прокладки могут быть как металлическими, так и неметаллическими. Их изготавливают из тонкого листа меди, мягкой стали, в качестве неметаллического материала используется асбестовый картон или бумага. Внутренний диаметр соответствует диаметру фланца, а внешний корректируется расположением болтов.
Спиральные относятся к упругим прокладкам. Такая прокладка состоит из трех элементов – спиральной части и двух ограничительных колец.
Зубчатые прокладки, материалом для этих прокладок служит малоуглеродистая или легированная сталь. Изолированное фланцевое соединение с данным типом прокладок может эксплуатироваться при температурах, не превышающих 480 ºС.

Расчет фланцевых соединений

После определения типа фланца, в зависимости от его назначения, вида прокладочного изделия, а также материалов, из которых изделие будет изготавливаться, конструкторами выбираются необходимые размеры детали по специальным таблицам. Они представлены в соответствующих ГОСТах. Несмотря на то что фланцы являются стандартными деталями, очень часто возникает потребность в конструировании индивидуального изделия. Система расчета включает следующие пункты:

Расчет пластических деформаций в основании втулок, это касается соединений, работающих при небольших температурах и давлениях.
Учет внешнего изгибающего момента, возникающего от нагрузки на болты. Этот параметр определяет прочностные характеристики фланца.
Вычисление возникающих напряжений, особенно это касается изделий, которые получены сваркой.
Выбор шага болтов, неправильно определенный этот параметр может вызвать прогиб колец фланца между болтами.

Расчет фланцевых соединений должен учитывать разновидность нагрузки. Возможны два варианта – в первом случае нагрузка от болтов передается на прокладку, во втором – идет равномерное распределение нагрузок между прокладкой и опорным кольцом.

это что такое, для чего нужно фланцевое соединение трубопроводов

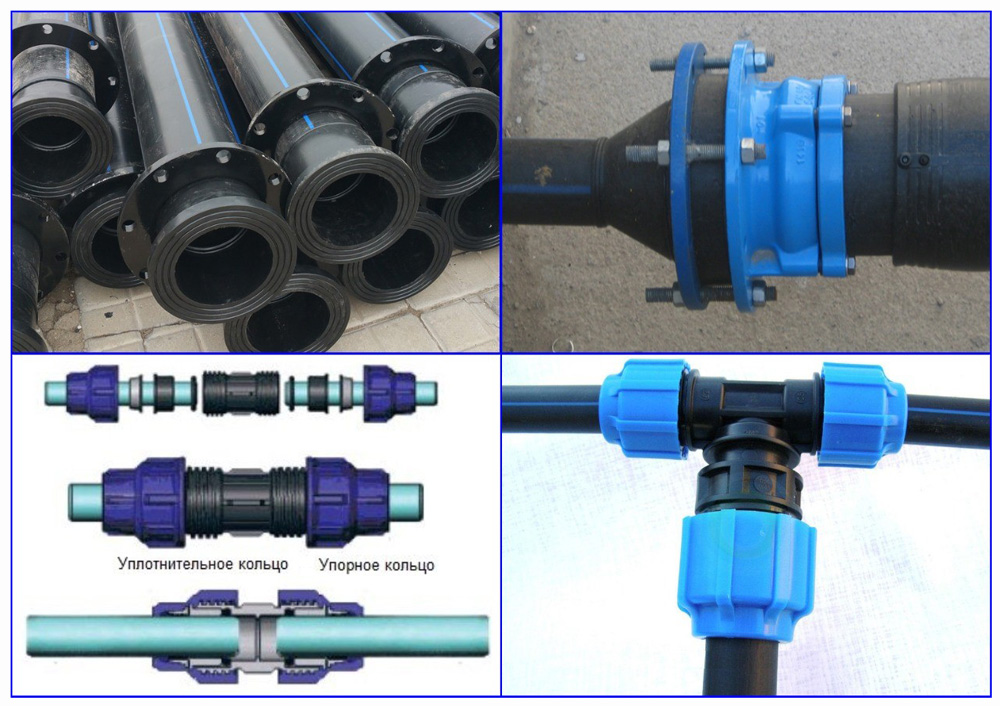

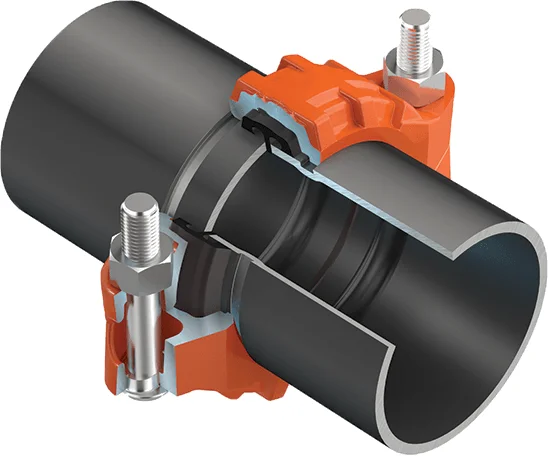

Виды фитингов по способу присоединения

Какие бывают фитинги по способу соединения с основным трубопроводом? Употребляются в основном обжимные, с соединением на болтах, клеевые, паяные, резьбовые. Последние допускают лёгкую разборку и чистку, но не позволяют соединять между собой трубы разного диаметра. Сварные и болтовые допускают стыки труб разного (хотя и смежного) типоразмера.

Клеевые и паяные используются для работ с различными неметаллическими материалами. В этом случае фитинг выглядит, как и основная часть трубопровода: это облегчает его идентификацию и использование требуемых режимов пайки/склеивания.

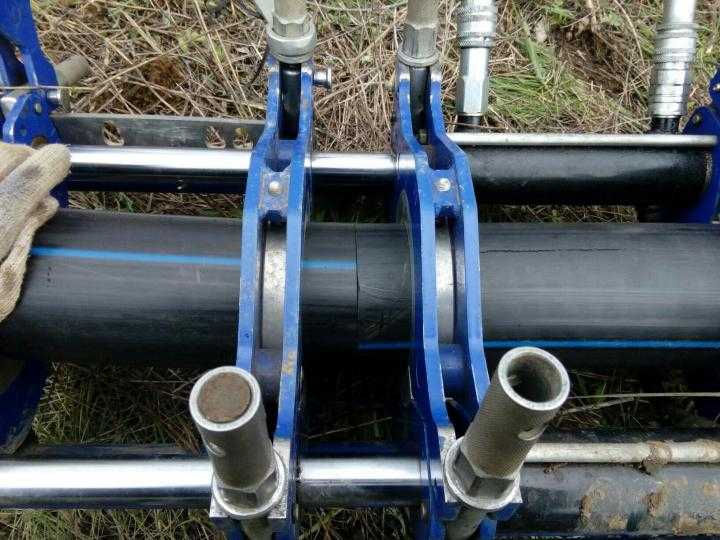

При условии качественного монтажа, наибольшие нагрузки выдерживают сварные и фланцевые исполнения, наименьшие – клеевые и паяные.

Сфера применения

Необходимо понимать, что фланец не выступает отдельным крепежным компонентом. Его непосредственная задача заключается в обеспечении опорной площади для закрепляющих элементов (например, болты) и создании при этом максимальной герметичности в месте стыка.

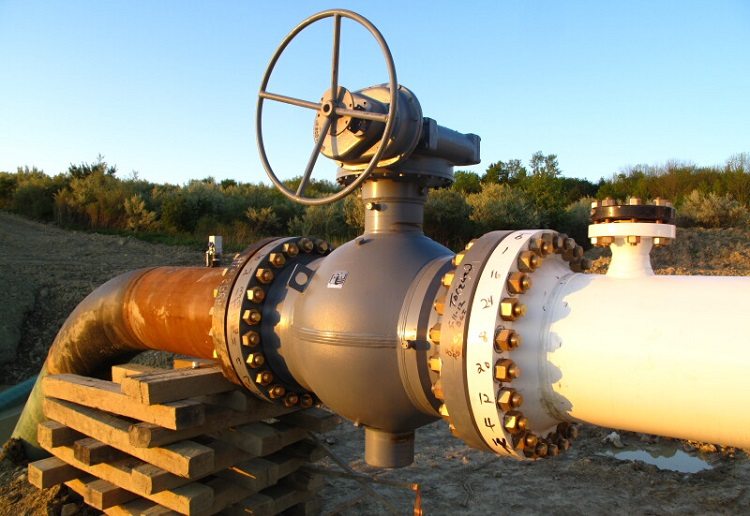

В качестве стыковочного, запорного приспособления фланцы нашли применение в нефтеперерабатывающей отрасли, абсолютно во всех коммуникациях, относящихся к ЖКХ. Отмечено их частое монтирование в газовой и топливной областях. Именно здесь необходимы точные и надежные крепления фланцевого типа, незаменимые при врезке в сети измерительных приборов.

Различные виды фланцевых соединений трубопроводов и технологические их особенности позволяют эффективно и на протяжении длительного времени использовать инженерные разветвления. Этот фактор имеет большое значение, особенно если речь идет про транспортировку агрессивных веществ под высокими показателями давления.

Если говорить про обустройство стальных трубопроводов, для них чаще всего применимы крепежные диски, изготовленные из аналогичного материала. Таким способом задается единый показатель нагрузочного давления, обеспечивается надежная подстраховка для рабочих деталей, подвергающихся резким температурным перепадам.

Повреждения обычно выявляются на стыковочных швах материалов, отличающихся теплопроводностью. Если речь идет про стальные трубопроводы, на отдельных их участках принято устанавливать фланцы из латуни, алюминия, бронзы, латуни. Однако несомненным лидером остаются детали из углеродистых сталей, причиной тому служат следующие факторы:

практичность;
доступная стоимость;
легкий процесс обработки.

Фланцевые соединения встречаются часто и практически в любой сфере жизни человека. Из-за использования во время производства всевозможных материалов открываются возможности применения их практически в любой магистрали.

Электроизолирующее соединение

В целом они не несут опасности всему трубопроводу на входе, но очень опасны на месте выхода. Такое воздействие может приводить к разрушению металла, образованию трещин и утечкам транспортируемой жидкости или газа, изолирующее фланцевое соединение обеспечивает необходимую безопасность. Состоит оно из фланцев, специальных изолированных прокладок, втулок и крепежных изделий. Применяют такое соединение в следующих случаях:

на границе трубопровода и переходе его от поставщика к потребителю;
когда фланцевое соединение труб обеспечивает совмещение разных материалов, из которых они изготовлены;
на трубопроводах, которые проложены в области источников блуждающих токов;
на выходе изолированной трубопроводной сети, которая соединяется с неизолированным трубопроводом;
на наземных участках газораспределительных станций.

Ряды

Если при заказе не оговорены особенности конструктивного исполнения присоединительных размеров (ряд 1 или 2), то изготовление фланца по умолчанию осуществляется в соответствии с рядом 2.
Конструктивным отличием фланцев ряда 1 от фланцев ряда 2 является разное количество отверстий в нем под крепежные болты (шпильки) и их диаметры.
Например, фланец на Ду 300 мм и Ру 63 кгс/см2 ряда 1 имеет диаметр крепежного отверстия 36 мм , а ряда 2—39 мм. Аналогично, фланец на Ду 80 мм и Ру 10 кгс/см2 ряда 1 имеет диаметр крепежного отверстия 18 мм с общим их количеством 8 шт., а ряда 2 соответственно — 18 мм и 4 шт. Поэтому эту особенность необходимо учитывать при заказе фланцев в качестве ответных под запорную арматуру.

Требования к фланцевым соединениям трубопроводов

Для того чтоб соединить трубы, необходимо подготовить фланцы, прокладку и крепежные элементы в необходимом количестве.

Во время самой сборки, необходимо проводить контроль, за такими факторами:

Зазор между одной частью фланца и другой должен быть одинаковым;

Последовательную затяжку болтов;
Так же необходимо контролировать усилие затяжки каждого болта;

После того как проведено соединение 2 фланцев, необходимо убедится в том что не чего не поломалось и соединение выполнено качественно.

Перед использованием фланцевое соединение нужно проверить на герметичность

В том случае если необходимо провести ремонт, то в трубах не должно быть давления, а если оно там есть, то ремонт провести нельзя, за исключением специального ремонта по перегрузки и с помощью специального оборудования.

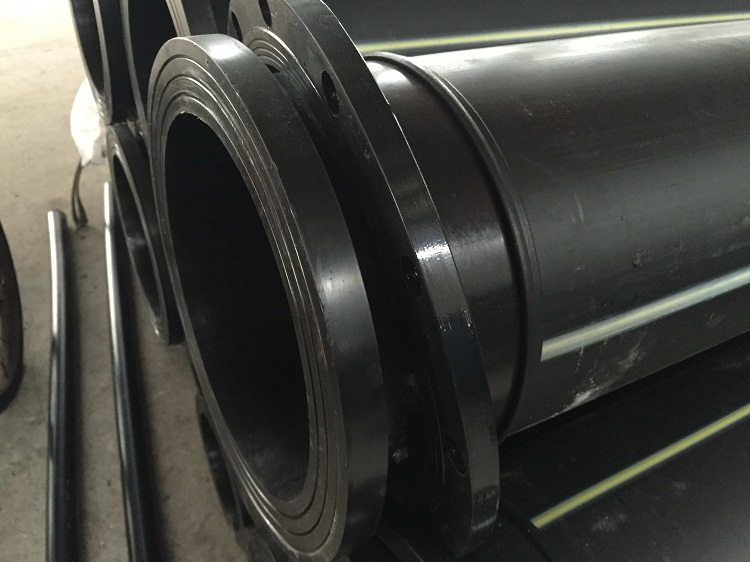

Фланцевое соединение используют для стальных трубопроводов, но при этом здесь должна быть проведена установка прокладок. В таком случае крепление будет надежным, а сварка обеспечит прочный соединительный шов. Для того чтобы соединить металлические трубы так же используется приварка, но при этом межфланцевое крепление может иметь разные типы и обозначение. Как проходит порядок установки можно узнать ориентируясь на ГОСТ. Здесь учитывается каждый момент и все требования которым должен соответствовать водопроводный фланец, все правила применяют на практике.

Как всем известно, качество надежности любой системы зависит от надежности самого места в системе. Для таких соединений в основном используется сварочный способ, но бывают такие случаи, когда сварка не может быть использована и именно в таких ситуациях используют такие фланцы. Так же фланцы используют для подключения разного фитинга, которым необходим частый ремонт и всевозможные профилактические работы, для возможности функционирования различных оборудований, для соединения между собой труб из стали и пластика и для выполнения подобных задач.

Классификация фланцев для трубопроводов

Заглушки, представляющие собой плоские конструкции без центрального отверстия, служат для перекрытия потоков рабочей среды.
Воротниковые (приварные) применяются при соединении труб встык. Они отличаются наличием специального воротника, то есть стального выступа для приваривания. Такие элементы характеризуются повышенной прочностью, часто именно они используются вместо плоских, когда надо монтировать трубопроводы с рабочей средой выше 450 градусов и с давлением выше 2,5 МПа.
Плоские фланцы — это диски, которые по центру имеют отверстие для присоединения трубы либо другого оборудования. По краю идут меньшие отверстия, чтобы фланцы могли прочно крепиться друг к другу при помощи специальных фиксирующих шпилек и болтов.

Фланцы разделяются на несколько видов, среди которых надо выделить:

Когда необходимо перекрыть трубу, используется фланец заглушка.

Прессованные, используемые для монтажа отдельных частей трубопровода, при необходимости подсоединения разного оборудования. Фланцы представляют собой круг с отверстием посередине, небольшим выступом и четырьмя небольшими отверстиями по краям для шпилек. Чаще всего изготавливаются из нержавеющей стали методом прессования. Стоимость их невелика, они применяются для соединения самых различных труб, в том числе водопроводных.
Алюминиевые (силуминовые) — это один из самых экономных вариантов, такие элементы выполнены в виде круга с отверстием посередине и восемью небольшими отверстиями по краям для креплений. Тип их свободный, отличаются устойчивостью к коррозии, но прочность их невелика. Применяются в том случае, когда нет необходимости монтажа высокопрочных изделий.
Заглушки представляют собой глухой диск с восемью отверстиями по краям для крепления. Используются в том случае, когда труба перекрывается, изготавливаются из стали. Заглушки ставятся для магистралей, местных трубопроводов. По размерам, форме повторяют соединительные фланцы.Выдерживают температуру рабочего потока от -70 до +600°C, давление — от 0,6 до 16 МПа.
Воротниковые изготавливают из стали, они имеют специальный выступ у центрального отверстия. Применяются они тогда, когда есть необходимость соединения самых разных систем в довольно большом диапазоне температурных значений. Чаще всего ставят их в промышленных трубопроводах, соединение осуществляется приварным методом.
Плоские фланцы — это распространенный тип крепежных и соединительных элементов. Они представляет собой плоский диск с центральным и боковыми отверстиями. Метод крепления — приварной, при помощи специальных шпилек.

Конструктивные особенности

Конструкция подобных соединительных элементов позволяет выдерживать не только большое давление, но и прочие неблагоприятные условия эксплуатации. Сама конструкция регламентируется ГОСТом, сегодня могут иметь девять исполнений:

с соединительным выступом под углом в 45°. Является наиболее часто применяемым для различных условий;
с соединительным выступом под углом в 90°;
с выступом в 45°, с впадиной и выборкой изнутри;
с шипом, имеет выступ в 90°;
с кольцевидной выборкой, пазом;
с внутренней фаской под линзовую прокладку;
для прокладок овального сечения, имеет канавку на торцевой поверхности тоже овальной формы;
две последние конструкции — комбинированные.

Преимущества фланцев из стали

Фланцы должны обладать способностью выдерживать высокие и низкие температуры, работать в химически активных средах, не поддаваться окислению, иметь высокие показатели пластичности и ударной вязкости.

Сегодня применяются самые различные фланцы, которые могут изготавливаться из алюминия, пластика, чугуна и стали. Последние обладают большими преимуществами, среди которых необходимо выделить такие, как:

из нержавеющей стали — подходят для монтажа самых различных труб, включая полиэтиленовые;
стальные фланцы отлично выдерживают температуру от -70 до +450°C;
нержавейка очень устойчива к рабочим агрессивным средам, применять фланцы можно, начиная от обычных водопроводов с технической и питьевой водой и заканчивая транспортировкой химических веществ, кислот, щелочей в качестве рабочей среды;
стальные фланцы считаются экологически чистыми, отвечают всем санитарно-бактериологическим требованиям, их можно применять для различных целей.

Из минусов надо отметить только стоимость стальных изделий, которая намного выше алюминиевых и пластиковых.
Но это вполне оправдывается, например, там, где фланцы из обычной углеродистой стали потребуют замены уже через год, изделия из нержавеющей стали могут продержаться не одно десятилетие.

Фланцевое соединение

И так для чего нужен фланец? А его назначение в том, чтобы организовать фланцевое соединение. Допустим есть два участка трубы и их можно конечно сварить между собой, но тогда это будет жесткое неразъемное соединение, а для того чтобы организовать быстроразъемное фланцевое соединение и применяют фланцы, которые наваривают на концы труб и стягивают болтами с гайками или шпильками с гайками, как на фото ниже.

Сам фланец представляет из себя плоское кольцо или иногда делают в виде квадрата или прямоугольника с отверстием посередине для вставки конца трубы и несколькими равномерно расположенными ближе к внешнему диаметру отверстиями в которые вставляются болты или шпильки, на них накручиваются гайки и два фланца стягиваются между собой. Для герметизации соединения между фланцами ложится прокладка из специальной резины или другого материала для этих целей, например фторопласта. Кстати от вида прокладок бывают и разные исполнения, правильней будет конечно на разных типах и разные прокладки.

Сами по себе трубы между собой стыкуются часто, но больше нужно соединять какие либо аппараты или устройства, например теплообменные аппараты с участком трубопровода по которому подводится какая либо среда. Например посмотрите на фото ниже там находится маслоохладитель мб 25-37 и на концах хорошо видны два фланца цифра 1, которые приварены к патрубкам и на них дополнительно находятся ответные фланцы цифра 2 прикрученные болтами с гайками, это такой комплект поставки при изготовлении теплообменника. Ответные фланцы и нужны заказчику, чтобы организовать соединение аппарата с участком трубопровода.

Допустим заказчик заказал изготовление теплообменника, привез его на место, установил и нужно его подключить. Для этого к аппарату подводят трубопроводы, на концы труб наваривают плоские стальные ответные фланцы идущие в комплекте и соединяют фланец на охладителе и на конце трубы болтами или шпильками не забыв конечно положить между ними прокладку для герметичности. Удобно! Т.к. возникает переодически например для ремонта или профилактики необходимость останавливать работу устройства и разбирать его. На этом маслоохладители имеются четыре плоских стальных фланца. Два для подвода и отвода охлаждающей воды и два для подвода и вывода охлаждаемого масла.

Точно так же присоединяются к различным технологическим емкостям участки трубопроводов. Фланцы 1 и 2 относятся к виду фланцев арматуры, соединительных частей и трубопроводов.

Таким образом можно сказать, что фланцы нужны для организации подключения или присоединения участка трубопровода
к различным технологическим аппаратам и устройствам: теплообменникам, емкостям и т.д., для подвода и отвода сред, а так же для стыковки между собой участков трубы.

Для более подробного ознакомления нужно конечно пройти в соответствующий гост.

Фланцы сосудов и аппаратов:

Теперь становится понятным каких типов бывают фланцы и на какие виды делятся в зависимости от назначения. Все технические характеристики, чертежи, конструкцию и размеры фланцев можно посмотреть пройдя по ссылкам вверху или выбрать соответствующий ГОСТ внизу статьи. Идем разбираться дальше.

Фланцевые соединения: виды, исполнения и требования

Фланцевое соединение – разъемный (болтовой) способ монтажа стальных трубопроводов. Фланец имеет плоский корпус с большим отверстием по центру и несколькими маленькими по периметру. Самая функциональная форма детали – круглая, реже производят прямоугольную или квадратную. Для герметичной фиксации применяют уплотнители, сам крепеж осуществляют шпильками, болтами.

Изображение фланцевого соединения

ГОСТ 33259-2015 регламентирует фланцы с номинальным давлением PN не более 250 кгс/см2. Выделяют 6 конструкционных типов арматуры.

Плоский приварной (01) – круглый элемент, которое свободно надевается на трубу и крепится к ней свариванием двумя угловыми швами. Внутренний диаметр – не более 2400 мм.
Приварной встык (воротниковый, устьевой) (11) – приплюснутое кольцо с конической горловиной, торец которой совмещается с трубным сваркой встык одним швом. DN – до 4000 мм.
Корпуса арматуры (литой) (21) – продолжение трубы, ее часть. Номинальное сечение оборудования – не более 2000 мм.

Следующие три разновидности относят к свободным фланцам. Они состоят из заглушки, которая крепится к трубопроводу и совпадает с ним по материалу. Для изготовления корпуса берут более бюджетные сплавы. DN –

Источник

Установка фитингов для труб

Для установки соединений на стальные линии потребуется слесарное оборудование для резки металла и нарезания резьбы. Для самостоятельного монтажа сантехнических систем обычно используются пластиковые или металлопластиковые трубы.

Чтобы соединить пластиковые элементы потребуется сварочный аппарат. Он позволяет нагреть тефлоновую насадку нужного диаметра до температуры 220-260 градусов, после чего с её помощью нагревают конструктивные элементы. После размягчения пластика их следует плотно сжать на 20-30 секунд. Надёжное соединение готово.

Недостатком сварного метода можно считать то, что при неудачном монтаже участок магистрали вместе с уголком или тройником придётся отрезать и выполнить все заново.

Для установки компрессионных соединений на МПТ потребуется два гаечных ключа, труборез или ножовка и калибратор внутреннего диаметра. Далее, выполняются следующие работы:

Отрезается нужный кусок трубы.
Удаляются заусеницы, и снимается фаска.
Внутренний диаметр проходится калибратором.
На трубу надевается обжимное кольцо.
Центральная часть соединения вставляется в трубу.
Накладная гайка наворачивается на обжимное кольцо.
Соединение затягивается гаечным ключом.

Компрессионные детали для полиэтиленовых и полипропиленовых труб не имеют металлических частей, но они устанавливаются по такому же принципу. Обжимные фитинги отличаются высокой надёжностью, так как специальная муфта наглухо запрессовывается клещами. Такие соединения можно замуровывать в стены, поскольку они неразборные.

Краны шаровые муфтовые

Трубопроводная арматура устанавливается у конечных потребителей при тепло- и водоснабжении для отсекания потока рабочей среды. Например, на вводе водопровода, на подводе к унитазу, мойке, умывальнику. Краны шаровые муфтовые для воды просты в монтаже и демонтаже: подсоединение к линии происходит за счет резьбовой нарезки в корпусе разной комбинации:

В-в (мама-мама) — внутренняя резьба с обеих сторон муфты.
В-н (мама-папа) — с одной стороны внутренняя, с другой наружная.
Н-н (папа-папа) — на обеих сторонах наружная нарезка резьбы.

Конструкция состоит из стального корпуса, в котором расположен сферический затвор со сквозным отверстием и шток, соединяющийся с ручкой-рычагом или «бабочкой» с ограничителем поворота. Для перекрытия потока ручку поворачивают на 90 градусов, при этом шток перемещает ось отверстия шара-затвора в плоскость, перпендикулярную направлению рабочей среды. Герметичность обеспечивается уплотнительными кольцами из полимеров.

Краны шаровые муфтовыелатунные подходят для трубопроводных систем с диаметром не больше 45 мм. Для установки запорной арматуры на трубах большего диаметра используется кран шаровой фланцевый.

Конструктивные.

Основой этой группы характеристик является конструкция фланца. На территории Российской Федерации и стран СНГ наибольшее распространение получили три фланцевых стандарта:

ГОСТ 12820-80 — фланец стальной плоский приварной.
ГОСТ 12821-80 — фланец стальной приварной встык.
ГОСТ 12822-80 — фланец стальной свободный на приварном кольце.

Фланцы по трем наиболее распространенным стандартам, упомянутые выше, предназначены для соединения трубопроводной арматуры и оборудования.
В силу конструктивных особенностей условия монтажа этих фланцев различаются.

Фланец стальной плоский приварной. При монтаже фланец «надевается» на трубу и приваривается двумя сварными швами по окружности трубы.
Фланец стальной приварной встык. Монтаж такого фланца по сравнению с плоским приварным фланцем предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.
Стальной свободный фланец на приварном кольце
Кроме того, положительным является то, что при подборе свободных фланцев под трубу из нержавеющей стали, в целях экономии, допускается использование кольца из нержавеющей стали, а фланца — из углеродистой (табл. 1).
состоит из двух частей — фланца и кольца. При этом, естественно, фланец и кольцо должны быть одного условного диаметра и давления. Такие фланцы отличаются по сравнению с вышеперечисленными удобством монтажа, т. к. к трубе приваривается только кольцо, а сам фланец остается свободным, что обеспечивает легкую стыковку болтовых отверстий свободного фланца с болтовыми отверстиями фланца арматуры или оборудования без поворота трубы. Они часто используются при монтаже трубопроводной арматуры и оборудования в труднодоступном месте или при частом ремонте (проверке) фланцевых соединений (например, в химической промышленности).

Тип фланца	Параметры среды	Марка материала
Давление условное Ру, кг/см2	Температура К (°С)	Фланец
Стальной плоский приварной ГОСТ 12820-80	от 1 до 25	от -30 до 300	Ст3сп не ниже 2-й категории по ГОСТ 535-88
от -70 до 300	09Г2С по ГОСТ 19281-89, 10Г2 по ГОСТ 4543-71
от -30 до 300	Стали 20, 25 по ГОСТ 1050-88
от -40 до 300	15ХМ по ГОСТ 4543-71
от -40 до 300	12Х18H9Т по ГОСТ 7769-82
Стальной приварной встык ГОСТ 12821-80	от1 до 25	от -30 до 300	Ст3сп не ниже 2-й категории по ГОСТ 535-88
от 1 до 100	от -40 до 425	Стали 20, 25 по ГОСТ 1050-88
от 1 до 200	от -30 до 450
от -40 до 450	15ХМ по ГОСТ 4543-71
от -40 до 300	5Х18Н12С4ТЮ (типа) ГОСТ 5632-72
от -70 до 300
от -70 до 350	09Г2С по ГОСТ 19281-89 10Г2 по ГОСТ 4543-71
от -40 до 400	06ХН28МДТ (типа ЭИ-945) по гОСТ 5632-72
от -70 до 400
от -40 до 450	12Х18Р9Т 10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632-72
от -40 до 510	15Х5М по ГОСТ 5632-72
от -80 до 600	12Х18Н9Т по ГОСТ 5632-72
от -253 до 600	10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632-72
Стальной свободный на приварном кольце ГОСТ 12822-80	от 1 до 25	от -30 до 300	Ст3сп не ниже 2-й категории по ГОСТ 535-88

Помимо этих трех стандартов следует особо выделить фланцы, изготавливаемые по чертежам заказчика (нестандартные фланцы). В отличие от первых трех вышеупомянутых фланцев данная конструкция не является постоянной и может изменяться в зависимости от ожиданий и требований клиента. Такие фланцы являются индивидуальными и служат для удовлетворения любых потребностей заказчика.
Фланцы, изготовленные по зарубежным стандартам, отличаются от российских конструктивно. Среди импортных, наибольшее распространение в России получили фланцы, выполненные по немецким стандартам DIN (стандарт принят по всей Европе) и американским ANSI.

Отличительные характеристики фланцев
Конструктивные	Технологические
Диаметр условного прохода Ду
Условное давление Ру
Исполнение с 1 по 9
Ряд 1 или 2
Круглый (квадратный)
Материал	Ст. 20
Ст. 09Г2С
Ст. 15X5M
Ст. 08Х18Н10Т (12Х18Н10Т)
Другие
Конструкция	Фланцы стальные плоские приварные ГОСТ 12820-80
Фланцы стальные приварные встык ГОСТ 12821-80
Стальной свободный на приварном кольце ГОСТ 12822-80
Зарубежный стандарт
Нестандартные
Фланцы по другим российским стандартам

К фланцам по другим российским стандартам относятся такие как: фланцы стальные резьбовые, фланцы сосудов и аппаратов, фланцы изолирующие для подводных трубопроводов. Они отличаются от вышеупомянутых по конструкции и областям применения.

Также к конструктивным особенностям относятся (на примере трех наиболее распространенных ГОСТов):

Условный проход. Обозначается как Ду и измеряется в мм.
Условное давление. Обозначается как Ру и измеряется в кгс/см2.
Исполнение с 1 по 9. Определяет вид поверхности под прокладку.
Материал (представлен российскими марками стали).

Общие сведения

Существует несколько видов фланцевого соединения, каждое из которых делается строго в соответствии ГОСТа:

Плоские фланцы –ГОСТ 12820-81
Воротниковые – ГОСТ 12821-81
Свободные фланцы на приварном кольце –ГОСТ 12822-80
Фланцы для сосудов и аппаратов ГОСТ 28759,2-90
Кольцевая заглушка ГОСТ 12836-80

Чтобы соединение деталей было герметичным применяют уплотнители:

Соединительные детали изготавливают из:

Ковкого чугуна. Фланцы отливаются. Допустимое давление 4МПа. Допустимая температура жидкости от -30 до +400
Стали. Литые соединительные детали с допустимым давлением 20МПа и рабочей температурой от -250 до +600 . Применяются для монтажа изделий из разного материала.
Стали. Приварные фланцы. Предназначены, для труб с небольшим давлением 2,5 МПа.
Чугун серый. Литые фланцы используются, для труб с максимальным рабочим давлением 16МПа. Допускается транспортировка жидкости температурой от -15до +300.

Проходные – соединительные фланцы для труб
Глухие – предназначены для установки в тупиковых ветках трубопровода.

Присоединяются фланцы двумя способами:

Сажаются на резьбу. Такой вид установки соединительного элемента применим только для безнапорной магистрали.
Крепятся путем приваривания.

Фланцевый крепеж ГОСТ, ОСТ | «Петротех» Детали трубопроводов

Крепеж для фланцев

Продажа крепежа для фланцевых соединений оптом.

Производство фланцевого крепежа на заказ

Оптовым покупателям мы всегда готовы предложить специальные цены, условия оплаты и выгодные предложения по сотрудничеству.

«Петротех» Детали трубопроводов

Шпильки для фланцевых соединений фото

Шпильки стальные для фланцевых соединений производство Петротех фото

Болты ГОСТ 7798 от Петротех фото

Гайки стальные ГОСТ 5915 с классом прочности 5.8 от Петротех фото

Крепеж для фланцев от 40 кгс/см2

Фланцевые соединения, работающие под давлением свыше 4 МПа требуется крепить только парой: фланцевая шпилька с гайками на концах. Длина крепежа для фланцев подбирается так, что выход резьбы из под гайки должен не менее 3 -х витков.

Подбор крепежа для фланцев трубопроводов, задвижек и другого оборудования производится в конструкторских бюро, исходя из условий эксплуатации, требований безопасности, прочности материалов.

ГОСТ на фланцевый крепеж требует использования:

Гайки фланцевые ГОСТ 9064- 75
Шпильки стальные для фланцевых соединений ГОСТ 9066- 75
Фланцевый крепеж изготовленный на заказ

Купить фланцевый крепеж: zakaz@petroteh.com

Позвонить +7(962)686- 38- 40

Фланцевый крепеж для трубопроводов низкого давления.

Крепеж для фланцевых соединений трубопроводов

PN от 1 до 25 кгс/ см2 может состоять из :

Болты ГОСТ 7798- 70
Шпильки ГОСТ 22042- 76 , 22043- 76
Гайка ГОСТ 9064 — 75 фланцевая
Гайка ГОСТ 5915- 70
Шпилька фланцевая ГОСТ 9066 -75

Крепеж класс прочности 5. 8- 6.8 из Ст 25, 35, 40

Крепеж под фланцы трубопроводов высокого давления

Крепеж для фланцевых соединений работающих под высоким давлением (PN 40 кг /см2 и выше) с классом прочности 8.8 -12.9 согласно ГОСТ 1759.4-87 (ISO 898.1-78) называется высокопрочным. Высокопрочный крепеж для фланцев производится из низколегированных сталей с содержанием углерода не более 0.4 % с последующей термической обработкой для увеличения прочности металла.

Марки стали: Ст 40, 40Х, 30ХМА, 40ХНМА, 12Х18Н10Т.

Шпилька ГОСТ 9066-75 для фланцевых соединений

Фланцевые шпильки служат крепежным элементом в соединениях фланцев трубопроводов, арматуры, сосудов и аппаратов при рабочих температурах среды от 0 до 650 градусов C. Резьбовые шпильки для фланцев, согласно ГОСТ 9066 различаются по способам изготовления и длине резьбовой нарезки концов. Самыми распространенными типами фланцевых шпилек является типы «А» и «Б».

Шпилька резьбовая ГОСТ 9066-75 фланцевая тип А- это сплошная стальная шпилька с одинаковым диаметром по всей длине, включая гладкую часть поверхности. Нарезка резьбовых частей производится на токарном станке с помощью резца.

Шпилька для фланцевых соединений тип А, исполнение 1, 2 чертеж

Исполнение 1. Длины резьб на концах фланцевой шпильки равны. Это самый распространенный вид стальных шпилек ГОСТ 9066.

Исполнение 2. Шпильки ГОСТ 9066-75 исп.2 используются при наличии в корпусе запорной арматуры или другого оборудования, глухих отверстий с резьбой для присоединения фланца. Длина короткой резьбы на фланцевой шпильке с ввинчиваемым концом равна 1.6- 1.8 от диаметра.

Шпильки ОСТ 26-2040-96

В некоторых случаях, вместо ГОСТ 9066 для изготовления фланцевых шпилек используют отраслевые

стандарты ОСТ, в частности ОСТ 26-2040-96.

Фланцевые шпильки ОСТ 26-2040-96 по внешнему виду не отличаются от вышеописанного ГОСТ 9066, но требования к материалам разработаны для диапазона рабочих температур от -70 до 650 градусов С.

Шпильки ОСТ 26-2040-96 для фланцевых соединений рассчитаны на условное давление рабочей среды Ру до 16 МПа (160 кгс/ см2)

Для шпилек с ввинчиваемым концом иногда используют ОСТ 26-2039-96, разработанный АО «ЦКБН»

Чертежи и расчет длины фланцевой шпильки ОСТ 26-2039-96 отличается от ГОСТ. При запросе на изготовление фланцевого крепежа, необходимо точно указывать номера нормативно- технических документов.

Фланцевая гайка ГОСТ 9064-75

Гайка для фланцевых соединений отличается от обычной шестигранной гайки высотой и соответственно длиной резьбы внутренней резьбы, что дает повышенную прочность соединения. Высота фланцевой гайки ГОСТ примерна равна диаметру, что необходимо учитывать при подборе фланцевого крепежа.

Материал для производства фланцевых гаек ГОСТ 9064, подбирается таким образом, чтобы он имел меньшую прочность, чем материал шпилек. При превышании давления в фланцевом соединении, в первую очередь тогда произойдет деформация резьбы гайки, что не приведет к полному внезапному разрыву шпилек и соединения целиком. Для устранения повреждения в таких случаях, достаточно поменять фланцевую гайку.

Размеры фланцевых гаек ГОСТ 9064 -75 приведены в таблице.

Подбор крепежа фланцев

Крепеж для фланцев ответственный элемент конструкции соединения. От подбора крепежа для фланца, прочностных характеристик зависит герметичность трубопровода и безопасность работы. Таблицы фланцевого крепежа дают возможность подобрать длину стальных шпилек или болтов, требуемые диаметры, но не всегда подходят для расчета крепежа под фланец по прочности или условия будущей эксплуатации. Все эти данные должны быть отражены в тех.задании при заказе на изготовление фланцевого крепежа по ГОСТ, ОСТ или по чертежам.

Важно помнить, что ГОСТ, ОСТ на крепеж фланцевых соединений предписывает изготовление фланцевых гаек и шпилек из материалов с различными прочностными свойствами, различных типов, размеров.

Расчет крепежа для фланцев лучше доверить профессионалам, что поможет избежать ошибок и повреждений, особенно в случаях высоких давлений при эксплуатации фланцев.

Смотрите наши новости и фото в соц.сетях

на странице

ООО»Петротех»СПб- Детали трубопроводов

Фото продукции

смотрите на странице «Наши работы»

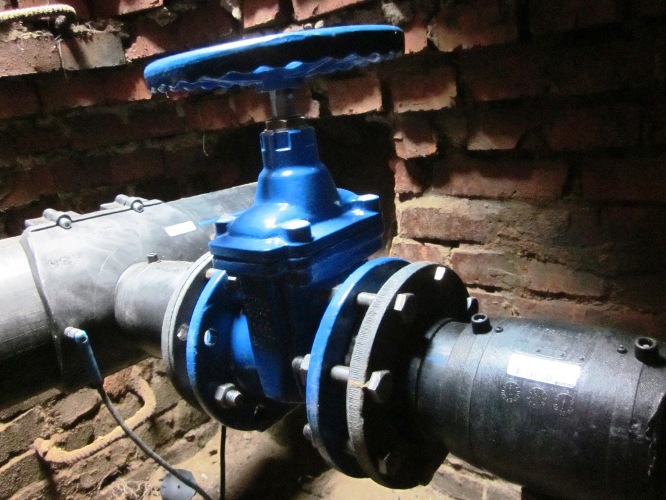

Соединение труб с помощью фланцев

На основании ГОСТИ 24856-2014 под фланцем понимается компонент арматуры, которые применяется для ее соединения с трубами или разными агрегатами. В основном фланцы производят в форме кольца плоской формы, с уплотнительной поверхностью, а также отверстиями под крепежи. В упомянутом ГОСТе сказано о том, что существует несколько видов фланцев: фланец для приварки встык, плоский фланец, а также фланец на резьбе.

Трубопроводы, которые оснащены фланцами, называются фланцевыми. Патрубок, который обеспечивает фланцевое подключение к трубе, именуется патрубком фланцевым. Хотя тот или иной метод подключения трубопроводной арматуры приближен к оптимальному своему сочетанию условий (рабочие параметры трубопроводы, материалы), область применения может повлиять на тип присоединения. Тут можно говорить о некой технологической конкуренции разных состыковок арматуры. Допустим, в процессе создания систем трубопроводов, для передачи газа, арматуре фланцевого типа прямо «противопоставляется» приварная арматура.

Как и прочее фланцевое соединение арматуры, вместе с очевидными преимуществами имеет определенные недостатки. В случае с фланцевой арматурой наблюдается перевес в пользу преимуществ. Примечательно, что именно фланцевые соединения зачастую применяются проектировщиками. И это не случайно, ведь качество подобного соединения намного лучше, чем у других типов соединений.

Степень герметичности соединений

Самое главное требование, которое предъявляется к соединению трубопровода с арматурой – это герметичность. Стоит отметить, что утрата герметизации соединений фланцев происходит не по причине объективных изъянов, а по причине несвоевременного и халатного обслуживания. Чтобы соединения на трубопроводе всегда были герметичными, важно регулярно подтягивать фиксаторы фланцев. Разумеется, нельзя забывать о прокладках.

Надежность, возможность многократной установки, применение при различных температурных режимах – все это и не только относится к преимуществам рассматриваемого соединения. С его помощью можно состыковывать трубопроводы практически любого диаметра (от 10 до 1800 мм).

Заметим, что огромное количество разновидностей фланцев не вводит в растерянность специалистов. Наоборот, они имеют множество возможностей для создания качественных соединений. Разные варианты исполнения, стандартные изделия, общие технические требования позволяют выполнять работы на высшем уровне.

Сегодня в России действует стандарт ГОСТ 33259-2015 Фланцы арматуры, соединения с номинальным давлением до PN250. Размеры, конструкции, общие технические требования. Этот документ заменяет ГОСТы, которые применялись раньше.

В частности, в ГОСТ 33259-2015 приводится 6 типов фланцев. Четыре первых наименования имеют следующее название: стальной, плоский фланец.

Что касается стальных плоских фланцев под приварку, то их одевают на трубу, а потом к ней приваривают.

Свободные фланцы характеризуются тем, что диаметр на внутреннем сечении у них больше, чем на трубе в наружном диаметре. Следовательно, легко выполняется приварка к трубопроводу, а значит, монтаж становится легким.

Плоский фланец из стали на приварном кольце, кроме собственно фланца имеет кольцо, которое совпадает с фланцем по размеру условного диаметра. Посредством сварки можно зафиксировать не только кольцо, но и оставить фланец свободным. Такой способ фиксации полезен при установке фланцевых соединений в местах, куда добраться очень трудно, при потребности в частой замене и ремонте арматуры.

Чтобы применять стальные, плоские фланцы свободного типа, на отбортовке нужно подготавливать конец трубы. Его деформируют до появления плоской, упорной поверхности. Данные фланцы лучше всего использовать на трубопроводах, составленных из цветных металлов.

Когда устанавливаются стальные, плоские фланцы свободного типа на хомуте, под приварку вместо замкнутого кольца ставят хомут.

Стальной приварной фланец встык соединяется с помощью одного сварочного шва, который соединяет встык торец трубы с воротником фланца. Внутренний диаметр у него точно такой, как и у трубы.

На основании ГОСТ 33259-2015, для типов 01,02, 11 и 21 предусмотрено 2 ряда размеров. Предпочтительным считается первый ряд.

Уплотнительная поверхность

Один из важных конструктивных элементов фланца – это уплотнительная поверхность. На основании ГОСТ 33259-2015, было принято 10 исполнений с подробным указанием размеров.

Если говорить об оптимальной форме фланцев, то предпочтительной считается круглая форма. Намного реже встречаются фланцы прочих форм. Тем не менее, в нормативах указано, что можно выпускать фланцы даже с квадратным сечением. На них выполняется минимум 4 отверстия для крепления. Примечательно, что в отверстиях на фланцах (для крепежей) могут выполнять резьбу.

Производство фланцев: технология и материалы

Обычно фланцы изготавливают из низколегированной, углеродистой стали, которая устойчива к коррозии. Если используется чугун, то применяются следующие марки: СЧ15, СЧ20, ковкий чугун КЧ30-6; чугун высокой прочности ВЧ 40 и ВЧ 45.

Что касается фланцев типа 01-04, то для их производства можно использовать листовой прокат. В том случае, когда швы по всему сечению соединены сваркой, то фланцы также можно изготавливать сварными. Однако для изделий типа 11 листовой металл не используется. Тут применяются штампованные заготовки или поковки.

Фланцы, которые выполнены методом горячей ковки металла, штамповкой, прокатом максимально отвечают современным эксплуатационным требованиям. Лучше всего, когда после горячей штамповки изделия проходят дополнительную термическую закалку.

Чугунные фланцы деформируются в меньшей степени. Однако обращаться с ними нужно бережно, если учесть, что чугун – материал хрупкий. Например, при затяжке креплений нужно соблюдать порог силы, чтобы не сломать чугун.

Крепежи

Трудно переоценить роль крепежных элементов во фланцах. С помощью шпилек или болтов нужно соединять элементы, которые будут подвержены высоким нагрузкам. Обычно крепежи выполняют с того же металла, что и фланец.

При выполнении отверстий для крепежей на фланцах, нужно соблюдать симметрию в плане вертикальной и горизонтальной оси. Обычно крепежи поставляют в комплекте вместе с фланцем. Только так можно получить гарантию совместимости деталей.

Прокладки на соединениях

Когда подбирается прокладка для фланцевого соединения, обязательно нужно учесть характер среды, с которой будет работать трубопровод. Также во внимание принимаются следующие параметры: температура, давление, окружающая среда. Уплотнение фланцев может быть подвижным или неподвижным. В зависимости от того применяют легкоплавкие уплотнители, паронит, резину, прочие материалы. Что касается фланцев плоского исполнения, то их герметизируют с помощью гофрированных или металлических прокладок, которые имеют мягкую набивку.

Очень важным параметром при соединении фланца с трубопроводом является усилие, с которым сжимается прокладка. Как правило, оно измеряется в сотнях килоньютонов.

Если говорить о том, какие размеры имеют прокладки, то отметим, что они призваны обеспечить сборку узла с учетом поверхностей, которые занимает собственно уплотнитель. Когда выполняется центрирование всего узла, не должно быть выдавливания прокладки. Чтобы уплотнительная прокладка лучше зафиксировалась на фланце, могут применяться дополнительные конструктивные элементы фланца. В частности, шип и паз на двух поверхностях, противолежащих друг другу, может быть некий замок. Он не только защищает прокладку, но и увеличивает степень герметизации соединения.

Фланцевые соединения » ЛТ Групп

Фланцевые соединения » ЛТ Групп — Комплексные поставки деталей

ЛТ-ГРУПП комплексные поставки и изготовление деталей » Каталог продукции » Фланцевые соединения

22.03.2021

Корабельный трубопровод должен обеспечивать загрузку или выгрузку жидких сред, для этого он соединяется с береговой трубопроводной системой. В этом случае соединительными элементами выступают фланцевые рукавные соединения, которые отличаются высокой надежностью и герметичностью. К числу

Подробнее

08.09.2018

Фланцы – одни из важнейших соединительных деталей в системах трубопроводов. Они выполнены в виде кольца с отверстиями для крепежных элементов. Применение фланцев обеспечивает герметичное и надежное соединение труб и арматур. В нашей компании «ЛТ-ГРУПП» вы можете заказать изготовление

Подробнее

07.09.2018

Фланцевое соединение – распространенная разновидность разъемных соединений, которая служит для скрепления отдельных частей трубопроводов и различных аппаратов. Правильный выбор ее элементов в значительной степени определяет надежность эксплуатации систем в целом.

Подробнее

07.09.2018

Фланцы, изготовленные по американскому нормативу ASME, довольно похожи на детали, выполненные по российским ГОСТам. Однако они отличаются по геометрическим размерам и материалам. Современный норматив ASME B16.5 происходит от ANSI В16.5, опубликованного в 1977 году. В 1982 году Комитет стандартов,

Подробнее

07.09.2018

Наш завод «ЛТ-ГРУПП» выпускает широкий ассортимент стальных фланцев по российским и зарубежным стандартам. В том числе для заказа доступны детали по стандарту DIN, принятому Немецким институтом по стандартизации. В данном нормативе каждому условному давлению определен свой номер. Наш

Подробнее

07.09.2018

Переходные фланцы служат для соединения трубопроводных конструкций, изготовленных по разным отраслевым стандартам и имеющим разные параметры. Обычно их применяют, когда трубы импортного производства нужно скрепить с теми, которые выполнены в соответствии с принятыми в России ГОСТами.

Подробнее

07.09.2018

Фланцы – немаловажные детали трубопроводов, необходимые для соединения их частей. Это стандартизированные и надежные элементы, от качества которых во многом зависит эксплуатация систем в целом. Фланцевые соединения включают: пару фланцев; кольца; уплотнительную прокладку; соединительные

Подробнее

06.09.2018

Наша компания «ЛТ-ГРУПП» занимается изготовлением конструкций из металла для трубопроводов по стандартам и индивидуальным проектам заказчиков. Изделия изготавливаются в точном соответствии с пожеланиями клиентов. Мы имеем солидный опыт производства эксклюзивных металлических деталей на заказ. В

Подробнее

06.09.2018

Фланцы – значимые элементы трубопровода, использующиеся для герметичного и надежного соединения участков труб и арматуры, а также для монтажа дополнительного оборудования. Для крепления деталей предусмотрены отверстия, предназначенные под болты/шпильки.

Подробнее

06.09.2018

Судовые фланцы используются как соединяющие элементы в системах трубопроводов, которые находятся на плавательных средствах. Данные детали могут изготавливаться из латуни, нержавеющей или углеродистой стали и других материалов. В зависимости от условий применения они имеют разную прочность и

Подробнее

Назад
1 2 3 4 5 6
Далее

Остались вопросы?

Задайте их специалисту отдела технического снабжения
по тел. +7 (812) 244-57-12
или info@metalloobrabotka-russia.ru

Использовать социальные сети

Pipe Flange — Bilder und Stockfotos

5. 689Bilder

Bilder
Fotos
Grafiken
Vektoren
Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 5.689

pipe flange Stock- Фотографии и фотографии. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

внутренний трубопровод. öl-, wasseroder gasleitung mit ventil. санитарная система. infografik für industrie-, bauder technologieunterehmen. векториллюстрация. — фланец трубы — графика, -клипарт, -мультфильмы и -символ

Трубопровод-Хинтергрунд. Öl-, Wasseroder Gasleitung mit Ventil….

Промышленный хинтергрунд с гельберным трубопроводом. öl-, wasseroder gasleitung mit armaturen und ventilen. веббаннер-ворлаж. векторные иллюстрации в стиле einem flachen.

— фланец трубы — графика, -клипарт, -мультфильмы и -символ

Промышленный фон с изображением трубопровода. Öl-, Wasseroder…

Горящая труба, ранд 2 — трубный фланец, фото и фотографии

Горящая труба, ранд 2

rohre isometrisch. промышленный образец из пвх-искусства-рохре ремонтные детали для плохого яркого вектора промышленный строительный узел — фланец трубы — графика, -клипарт, -мультфильмы и -символ

Роре изометрич. Industriebilder von PVC-Kunststoff-Rohre…

Rohre isometrisch. Промышленный строитель из ПВХ-искусства, детали для штамповки решеток Badezimmer Vektorventile для промышленного ремонта Steckverbinder. Иллюстрация Kunststoffbau, Sanitär und Rohrleitung

rohrhintergrund_2 — фланец трубы — графика, -клипарт, -мультфильмы и -символ

Rohrhintergrund_2

Horizontaler Hintergrund mit Rohrleitung. Wasserversorgungs- und Kanalisationssystem. Художественное произведение. Векториллюстрация.

flansch aus edelstahl — фланец трубы стоковые фото и изображения

Flansch aus Edelstahl

Studioaufnahme von Edelstahl-Flanschring, Blautönen

flüssiger stickstoff gefrorener wasserhahn und hebel. sichtbarer schwimmender weißer kondensationsrauch aus unter druck tankisolierter nahaufnahme — фланец трубы стоковые фотографии и сборка

Flussiger Stickstoff gefrorener Wasserhahn und Hebel. Sichtbarer…

rohr mit ventilkugel, armaturen und realistischem rohrleitungssystem. industriearmatur für wasser, öl, gas — фланец трубы, графика, -клипарт, -мультфильмы и -символ

Rohr mit Ventilkugel, Armaturen und realistischem…

gefrorene flüssige stickstofftransportrohre mit ventil und schwarzem kunststoffhebel aus nächster nähe in einem wissenschaftslabor — pipe flange stock-fotos und bilder

Gefrorene flüssige Stickstofftransportrohre mit Ventil und…

ölfeld # 14 — pipe фланец стоковые фотографии и изображения

Ölfeld # 14

rohre und rohre rohrleitungen pixel art set.

gas-oder wasserleitungen dumpfdruckzähler wasserhähne schalter sammlung. — фланец трубы — графика, -клипарт, -мультфильмы и -символ

Rohre und Rohre Rohrleitungen Pixel Art Set. Gas- oder…

Изометрические линии, арматура, вентиляция и счетчики, векторный набор иконок в стиле глифа — фланец трубы, графика, клипарт, мультфильмы и символы

Изометрические линии, арматура, вентиляция и счетчики, векторная икона…

silber metall gerade rohr в реалистичном стиле vektorillustration isoliert — фланец трубы стоковая графика, -клипарт, -мультфильмы и -symbole

silber metall gerade rohr в реалистичном стиле… Edelstahlrohr für Kanalisation, Wasserversorgungssysteme, Gasoder Ölleitung.

суррогат для трубопровода. rohrverbinder aus metall und kunststoff — фланец трубы — графика, -клипарт, -мультфильмы и -символ

Ersatzteile für die Pipeline. Rohrverbinder aus Metall und…

klempner Sweat fit ein kupfer ellenbogen — фланец трубы стоковые фотографии и изображения

Klempner Sweat fit ein Kupfer Ellenbogen

векторные иллюстрации фон, тип для wassergewinnung.

stahl und kunststoff-verbinder, rohre in grauer farbe mit roten ventile im flachen stil isoliert auf weißemhintergrund. — фланец трубы — графика, -клипарт, -мультфильмы и -символ

Векторная иллюстрация фон Рорена, Typen für Wassergewinnung. Stahl…

gaskonflikt, brennstoffkrise. erdgasleitung mit einem noden, ventil ist geschlossen. 3D-рендеринг — стоковые фотографии и изображения фланцев труб

Gaskonflikt, Brennstoffkrise. Erdgasleitung mit einem Knoten,…

pipe-konzept flache seerthep-hintergrund auf gelb. вектор — фланец трубы сток-графика, -клипарт, -мультфильмы и -символ

Pipeline-Konzept flache Seerthep-Hintergrund на желтом. Vektor

Pipeline-Konzept flacher Designhintergrund auf Gelb. Вектор-иллюстрация

edelstahlhahn mit gewindeanschluss und hebel mit knopf bei einem industrieweingut — фланец для трубы стоковые фотографии и изображения

Edelstahlhahn mit Gewindeanschluss und Hebel mit Knopf bei einem… . n036.f.c06.714941833 gelbe gasleitungsleitungen. metallrohrabschnitt, rohrleitungsbau und industrierohren-kit-vektor-set — фланец трубы, графика, -клипарт, -мультфильмы и -символ

1912.m10.i003.n036.F.c06.714941833 Gelbe Gasleitungsleitungen….

Beschädigte undichte Rohre. Wasserrohrlecks, gebrochene Metallleitungen und Leckagen von Rohren und Verbindungen Vektorillustration. Undichter Rohrriss, Rohrleitungsproblem Versorgungsbeschädigungsrohr

blau industriehintergrund mit weißen rohren für wasser, gas, öl, — фланец трубы, графика, -clipart, -cartoons und -symbole

Blau Industriehintergrund mit weißen Rohren für Wasser, Gas, 0m gusseisen gebündelt in abstrakter weise fotografiert — фланец трубы стоковые фотографии и изображения

Rohrbestand aus duktilem Gusseisen gebündelt in abstrakter Weise…

flache schweißflansche zum rohstahl — pipe flange stock-fotos und bilder

Flache Schweißflansche zum Rohstahl

Schweißarbeiten zur Herstellung der Rohrleitungseinheit — Schweißen des Rohres und des dickwandigen Flansches

zeilenpipelines.

транзитный ресурс. 3D-иллюстрация — Фланец трубы стоковые фотографии и изображения

Zeilenpipelines. Транзитные ресурсы. 3D-иллюстрация

wasser beschädigt etage — фланец трубы, фото и изображения

Wasser beschädigt Etage

Ein wassergeschädigter Boden um einen verrosteten und damagd Toilettenflansch

industrieerfahrung mit gelben pipe. веб-баннер-ворлаж. векторные иллюстрации в стиле einem flachen. — фланец трубы — графика, -клипарт, -мультфильмы и -символ

Industrieerfahrung mit gelben Pipeline. Web-Banner-Vorlage….

Промышленный фон с изображением трубопровода. Öl-, Wasseroder Gasleitung mit Armaturen und Ventilen. Веб-баннер-Vorlage. Векторная иллюстрация в стиле einem flachen.

промышленный центр с конвейером гельбера. öl-, wasseroder gasleitung mit armaturen und ventilen. веббаннер-ворлаж. векторные иллюстрации в стиле einem flachen. — фланец трубы — графика, -клипарт, -мультфильмы и -символ

Промышленный фон с изображением трубопровода. Öl-, Wasseroder…

rohr-ventil-öl-industrie. ventil, armaturen, rohrverbinder, rohr-details. трубопровод ventil absperrhahn – лагер вектор — фланец трубы сток-графика, -клипарт, -мультфильмы и -символ

Rohr-Ventil-Öl-Industrie. Вентил, Арматурен, Рорвербиндер, Рор-Д

öl- oder gasleitungsventile — фланец трубы, фото и изображения

öloder Gasleitungsventile

industrielle spaziergang weg — фланец трубы, фото и изображения

Industrielle Spaziergang Weg

nahtlose muster mit wasser-pipeline gelaufen wärst. — фланец трубы — графика, -клипарт, -мультфильмы и -символ

Nahtlose Muster mit Wasser-pipeline gelaufen wärst.

Nahtloses Сбор с Wasserleitung.

pipe-hintergrund schwarz-silhouette — фланец трубы — графика, -клипарт, -мультфильмы и -символ

Pipeline-Hintergrund schwarz-silhouette

eine undichte rohrleitung in der sonne, die über einen kanal. — фланец трубы стоковые фото и изображение

Eine undichte Rohrleitung in der Sonne, die über einen Kanal.

Eine undichte Pipeline in der Sonne, die einen Kanal in der Nähe der Küste überquert

ölfeld # 10 — фланец трубы стоковые фотографии и изображения

Ölfeld # 10

трубопровод промышленной зоны — фланец трубы стоковые фотографии и изображения

трубопровод промышленной зоны

Ausrüstung, Kabel und Rohrleitungen, wie sie sich im Inneren von Industriekraftwerken befinden

гасконфликт zwischen russland und der eu. kraftstoffpipeline с узлами einem. 3D визуализация — фланец трубы стоковые фото и изображения

Gaskonflikt zwischen Russland und der EU. Kraftstoffpipeline mit…

reparatur einer alten sanitäranlage. altes полипропиленрохр, измените kugelhahn und rostige rohrablagerungen — фланец трубы сток-фотографии und bilder

Reparatur einer alten Sanitäranlage. Altes Polyпропиленрохр,…

geräte, kabel und paspelierung als gefunden industriellen power — фланец трубы стоковые фотографии и изображения

Geräte, Kabel und Paspelierung als gefunden industriellen. ..

трубы векторные иконки изолированы. — фланец трубы — графика, -клипарт, -мультфильмы и -символ

Трубы Векторные иконки изолированы.

Детали Rohre verschiedene Arten Sammlung. Vektorsatz der Wasserrohrindustrie, Gasventilbau. Ölindustrieller Drucktechnik Sanitäranlagen. Сталверкстехник.

Metall-Rohr mit Rand Gemeinsame — Трубный фланец Stock-fotos und Bilder

Metall-Rohr mit Rand gemeinsame

Metallrohr mit Flanschverbindung weiß isoliert

geräte, kabel, rohre und ventile im maschinenraum eines schiffes-kraftwerks — фланец трубы stock-fotos und bilder Motoren und Ventilen

Дуктильная труба Eisernen Rohren — фланец трубы стоковые фото и изображения

реалистический gesetzt. wasserrohre aus kunststoff und metall, rohrleitung mit ventil. öl-, gasrohrbau — фланец трубы сток-графика, -клипарт, -мультфильмы и -символ

Реалистический роман. Wasserrohre aus Kunststoff und Metall,

Wärmetauscher in einer raffinerie — фланец трубы, фото и сборка

Wärmetauscher in einer Raffinerie

нефтепромысловые трубы — фланец трубы, фото и сборка

Oilfield-Pipes

gefrorenes flusferlag-ventertankstickstoff.

nahaufnahme, keine menschen — фланец трубы стоковые фотографии и изображения

Gefrorenes Flüssigstickstoff-Lagertank-Transferventil….

industriellehintergrund von teil ventile prüfen — фланец трубы стоковые фотографии и изображения

Industrielle Hintergrund von Teil Ventile prüfen

satz von pipelementen, die auf weißemhintergrund isoliert sind. 3D визуализация — фланец трубы стоковые фотографии и изображения

Satz von Pipelineelementen, die auf weißem Hintergrund isoliert…

Satz von Pipelineelementen, die auf weißem Hintergrund isoliert sind. Drehelemente, ein Ventil, gerade und quer. 3D-рендеринг

pvc t-verbindung rohrverschraubung verbinden 3 rohr isoliert blauerhintergrund 3d-abbildung — фланец трубы стоковые фото и изображения

PVC T-Verbindung Rohrverschraubung verbinden 3 Rohr isoliert…

Oilfield Technologie # 11 — фланец трубы стоковые фото и изображения

Oilfield Technologie # 11

Ölfeldausrüstung auf einem Öl-Leasing. So sehen Sie sich meine anderen Bilder zur Ölindustrie an

chrome-rohr-alphabet-buchstaben teil 3 — фланец для трубы Stock-grafiken, -clipart, -cartoons und -symbole

Chrom-Rohr-Alphabet-Buchstaben Teil 3

Chrome Pipe Alphabet Buchstaben Teil 3 — Иллюстрация для Web

kautschuk-erweiterungsfuge in der pipein der industriellen produktion — фланец трубы stock-fotos und bilder

Kautschuk-erweiterungsfuge in der Pipeline in der industriellen…

устье скважины — фланец трубы stock-fotos und bilder

устье скважины

Bohrlochkopf Манометр. Öl- und Gaskonzept.

abflussrohr — фланец трубы, фото и фото

Abflussrohr

Zugangspunkt zu einem verrosteten Abflussrohr mit abgebrochenem Filter

спринклер wasser — фланец трубы, фото и фото

Wasser Sprinkler

Gemeinsame Zwei Flanges von Bolzen und Nüssen — фланцы труб -фланца.

stock-fotos und bilder

Gefrorene Rohre und Ventile auf Hochdruckstickstofftank in einem…

Gefrorene Rohre und Ventile auf Hochdruck-Stickstofftank in einem Wissenschaftslabor 2020

edelstahllflansch im mehrstufigen verdampfer — фланец трубы стоковые фотографии и изображения rohrschweißen an der rohrleitungskonstruktion — фланец трубы стоковые фотографии и изображения

Schweißarbeiten zur Herstellung der Rohrleitungseinheit — Schweiße

von 95

15.113 фланец Стоковые фото, картинки и изображения

стальной трубопровод с фланцами. фланцы крепятся мощными болтами с гайками

Фланец из нержавеющей стали для клапана

Промышленный фон из части клапанов для энергетики, нефтяной или газовой промышленности

Новый тип поворотного клапана серебристо-серого цвета для установки в систему водоснабжения. изолированный

Фланцевое соединение трубопровода

Промышленные трубопроводы и арматура с красными колесами. 3d визуализация

Стальные сварочные фитинги на группе. фланцы, колена, тройники и плюсы на пустом месте.

Производство нового теплообменника с пучком труб из углеродистой стали

Набор для проектирования трубопроводов. трубы и клапаны. векторная иллюстрация.

Производственный фон из части арматуры для энергетики, нефтяной или газовой промышленности

Соединение труб из нержавеющей стали в заводских условиях

Сварочные работы по изготовлению трубопроводного узла — сварка трубы и толстостенного фланца

оператор добычи регулирует регулятор давления системы подачи приборного газа, рабочий морской нефтяной вышки, работающий с системой управления на удаленной платформе устья нефтяной и газовой скважины.

Газораспределительная станция с трубами и краном на открытом воздухе

Блестящие стальные детали после токарной обработки с ЧПУ, сверления и механической обработки на стальной поверхности с избирательным фокусом.

Динамометрический ключ общего назначения на трубопроводе и фланце для затяжки или ослабления фланца трубы.

Сварка между фланцем и трубопроводом при дуговой сварке вольфрамовым электродом в технологическом газе (gtaw)

Нержавеющие трубопроводы для воздуха высокого давления, резервуар для сточных вод в современной системе очистки промышленных сточных вод в городе

Труба из ПВХ с металлическими соединениями и фланцами с болтами на изолированном фоне — 3D визуализация

Промышленный дроссельный клапан и фланец. малая глубина резкости с ближайшей частью фланца и болтами в фокусе.

Фланцевые соединения на газопроводе

Поврежденные негерметичные трубы. утечки водопроводных труб, сломанная металлическая сантехника и утечка из труб и суставов векторной иллюстрации. протечка трещина в трубе, проблема с трубопроводом повреждение трубы подачи

Гайки и болты служат для крепления между бетоном и высокой мачтой.

Металлический фланец в сборе, изолированный на белом фоне

Металлические фланцы

Эскиз промышленного оборудования. вектор

Стальные сварочные фитинги на группу. фланцы, колена, тройники и плюсы на пустом месте.

Металлическое фланцевое кольцо

Вид сзади свадебная пара, прогуливающаяся по романтическому песчаному морскому пляжу

Фотография человека с защитой, который чистит телевизор в доме

Женщина-парикмахер делает прическу блондинке-невесте в салоне красоты

Металлическая хромированная труба с фланцем и комплектом клапанов. промышленная концепция сантехники труб и клапанов, акварельная краска крупным планом.

Замерзшие трубы и клапаны на резервуаре с азотом высокого давления в научной лаборатории 2020

Токарный станок с ЧПУ. токарный станок с программным управлением. станок для резки с чпу. производство металлических заготовок. металлообработка.

Промышленный теплообменник или котельный пучок труб. двухсторонний кожухотрубный теплообменник, открытый для ремонта и очистки отложений на промышленном фоне нефтехимических предприятий с копировальным пространством.

Рабочий поворачивает колесо клапана на промышленном заводе. сотрудник, одетый в оранжевый предупреждающий жилет, управляет клапаном шламопровода.

Отрезок трубы с ультразвуковыми датчиками для расходомера жидкости. вид сверху. изолированные на белом фоне.

Строительная площадка перед многоквартирным домом. ремонт водопровода. система питьевого водоснабжения

невеста с букетом цветов сзади вид сзади на открытом воздухе

трубы для транспортировки замороженного жидкого азота с клапаном и черным пластиковым рычагом крупным планом в научной лаборатории 2020

Желтая ручка внутренней стороны двери старого вертолета со стрелками открытия и закрытия замка на панели как метафора жизненного пути, заключенного в правильном выборе

Теплообменники трубчатые детали промышленных теплообменник кожухотрубный конденсатор, изготовленный из стали с коррозионным покрытием. абстрактный промышленный фон пучков труб теплообменника из углеродистой стали.

Задвижка изолирована на белом фоне. Ручной клапан.

Соединение сантехнической арматуры ключами. сантехник монтирует новое подключение воды к раковине.

Резьбовое соединение на люке компрессора промышленной машины или насос на химическом заводе селективный фокус с не в фокусе абстрактный промышленный фон вертикальный с копирайтом.

Инженер-механик работает над установкой системы трубопроводов охлажденной воды. инженер консультируется с обсуждением с командной работой по установке трубы.

Газорегулирующее оборудование. поставки природного газа. желтый трубопровод. регуляторы и редукторы давления на газопроводах. промышленное оборудование. телеметрия в топливной компании.

Маслокачалка стоящая в горах

Станок для шлифовки и притирки трубопроводной арматуры. оборудование для машиностроения. производство трубопроводной арматуры. арматурная промышленность. инженерия.

Водопровод ремонтируется на строительной площадке

Прорывная канализация. ремонт, утепление и замена канализационного трубопровода.

Крупный план фланцевых соединений трубопроводов, навернутых на болтовое соединение, из-под резьбы гаек протекает технологическая жидкость, что неизбежно приведет к производственной аварии.

Персонал в оранжевом сигнальном жилете проверяет ножевой клапан в канализационной трубе. мужчина выполняет обязанности

Свадебная пара сзади с маленькой девочкой, смотрящая на берег реки сзади

Металлические шаговые двигатели

Участок трубы с ультразвуковыми датчиками для расходомера жидкости, изолированный на белом фоне

Фланец и задвижка. капитальный ремонт водяного насоса шламовой помпы.

Фланцевое соединение трубопровода

Промышленное химическое оборудование с вакуумметром. избирательный фокус.

Работник проверяет работу сервопривода задвижки на трубопроводе из хромированной стали в биогазовой компании.

Труба из ПВХ, заканчивающаяся запорным клапаном на изолированном фоне — 3d рендеринг с копирайтом.

Промышленный клапан. обратный клапан, задвижка, дроссельная заслонка и сетчатый фильтр

Коллекция деталей для труб. векторные иллюстрации для любых конструкций

Фланцевое соединение трубопровода

Фланцы металлические

Эскиз промышленного оборудования. векторный рендеринг 3d. каркасный стиль. слои видимых и невидимых линий разделены

Комплект стальной сварной арматуры типа тройников, отводов, фланцев, переходов, муфт, ниппелей, манжет и др.

Фланцевое соединение трубопровода

Стальной фланец

Белая металлическая труба и значок клапана на белом фоне. набор значков в цветных квадратных кнопках. векторная иллюстрация

Стальные фланцы для монтажа трубопровода на белом фоне

Газопровод и вспомогательное оборудование на газоперекачивающей станции.

Старый ржавый трубопровод с фланцем и болтами

Металлические трубопроводы. трубопровод промышленного и домашнего строительства, соединительные фитинги, фланец и краны. газ, водопровод или канализационный векторный фон. трубопроводы для водоснабжения, водопровода

Фланцевое соединение трубопровода

Крепеж линии значков. векторная иллюстрация включает значок — зажим, пластиковый дюбель, гвоздь, штифт, железную гайку, приспособление, пиктограмму контура болта для соединительных конструкций. 64×64 пикселей, редактируемый штрих

Цилиндрическая стальная металлическая деталь с круглыми отверстиями, выполненными на токарном станке.

Самец суматранского орангутанга (pongo abelii) стоит на земле в национальном парке Gunung Leuser, Суматра, Индонезия. Суматранский орангутан является эндемиком к северу от Суматры и находится под угрозой исчезновения.

Производство химических эмульсий для добычи полезных ископаемых.

Фланцевое соединение трубопровода

Фитинги из ПЭНД колена, тройники и фланцы для водопровода, водопровода, канализации, канализации и электроснабжения

Газовая промышленность, газотранспортная система аварийного состояния. старые коммуникации, запорная арматура и приборы газоперекачивающей станции в плохом состоянии.

Теплообменники на нефтеперерабатывающем заводе. оборудование для нефтепереработки.

Фланцевое соединение трубопровода

Значок концепции линии трубопровода. знак веб-сайта трубопровода с плоским вектором, символ контура, иллюстрация .

Портрет самца суматранского орангутанга (pongo abelii) в национальном парке гунунг лейсер, суматра, индонезия. Суматранский орангутан является эндемиком к северу от Суматры и находится под угрозой исчезновения.

Зеленый пневматический клапан на трубопроводе. оборудование маслозавода.

Старое промышленное оборудование, заброшенное

Фланцевый коаксиальный разъем sma для высокочастотных радиочастотных приложений, изолированный на черном фоне

Женщина с красным сердцем в двухкомпонентном калоприемнике.

Заправочная станция. множество разнообразных труб, соединенных фланцами. фланцевое болтовое соединение. трубы окрашены в желтый и синий цвета.

Иконка концепции иллюстрации клапана. иллюстрация клапана плоский векторный знак веб-сайта, символ контура, иллюстрация .

Прокладки выпускного фланца, изолированные на белом

Комплект водопроводных труб с протечками и засорами. векторная иллюстрация на белом фоне.

Нефтеперерабатывающий завод. оборудование для первичной переработки нефти.

The flanged connection of pipeline

Pipe Flange Stock-Fotos und Bilder

CREATIVE
EDITORIAL
VIDEOS

Beste Übereinstimmung
Neuestes
Ältestes
Am beliebtesten

Alle Zeiträume24 Stunden48 Stunden72 Stunden7 Tage30 Tage12 MonateAngepasster Zeitraum

Lizenzfrei
Lizenzpflichtig
RF und RM

Lizenzfreie Kollektionen auswählen >äorial-Kollektionen aus

Bilder zum Einbetten

Durchstöbern Sie 117

фланец трубы Stock-Photografie und Bilder.

Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken. [оборудование] ручка задвижки на стальном трубопроводе, кабелях и трубопроводах внутри промышленной электростанции. — фланец трубы сток-фото и билдергазовая измерительная станция и трубопровод на электростанции промышленной зоны — фланец трубы сток-фото и билдербёрнинг труба ранд 2 — фланец трубы сток-фото и билдерклемпнер пригонка ein kupfer ellenbogen — фланец трубы сток-фото и бильдерельфельд # 14 — фланец трубы сток фото и фото фланец трубы сток фото и фото крупный план корродированного фланца — фланец трубы сток фото и фото нефтепромысловые трубы — фланец трубы сток фото и фото нефтепромысловые технологии # 11 — фланец трубы сток- Фотографии и изображенияВысокий угол обзора черных гибких труб из полиэтилена высокой плотности и болтового соединения фланца — фланец трубы стоковые фотографии и изображения ранд — фланец трубы стоковые фотографии и изображения гибкого соединения для расширения в трубопроводной системе, заводская трубопроводная система — фланец трубы стоковые фотографии и билдеркорродированный фланец — фланец трубы сток-фото и билдерабфлуссрохр — фланец трубы сток-фото и станция учета газа и трубопровод на электростанции промзоны — фланец трубы stock-fotos und bilderschweißerschweißen edelstahltank in der industrie — фланец трубы stock-fotos und bilderedelstahllansch im mehrstufigen verdampfer — фланец трубы stock-fotos und bilderгибкая выхлопная труба и оконный фланец для охлаждения кондиционера — фланец трубы stock-fotos und bilderrostige rand teller auf den Industrial vorratstank — фланец трубы stock-fotos und bilderzwei arbeiter werden sie wohnlichen geothermalheizung und kühlung pipe — фланец трубы stock-fotos und bilderindustrial pipe — фланец трубы stock-fotos und bilderequipment, кабели и трубопроводы внутри промышленной электростанции — фланец трубы сток-фотографии и билдерфланец, прикрепленные с помощью огромных болтов и гаек — фланец трубы сток-фото и билдерфланец на деревянном столбе — фланец трубы сток-фото и билдерфланец на деревянном столбе — фланец трубы сток-фото и билдерфланец на деревянном столбе — фланец трубы сток- fotos und bilderЗавод привлекает квалифицированных рабочих со всего мира.

Сварщик Джеральд Уиттерс, приваривающий фланец к трубе, сделан из валуна. Предоставлено: Денвер Постсенсорные цвета — стандартные фотографии фланцев труб и чугунные литые поворотные затворы и демонтажные соединения — стандартные фотографии фланцев труб и фотогидравлические испытания чугунных дроссельных заслонок — стандартные фотографии фланцев труб и литые чугунные поворотные затворы и демонтажные соединения — складские фланцы труб -fotos und bilderБольшой диаметр литого чугунного демонтажного соединения — фланец трубы stock-fotos und bilderгидравлические испытания чугунного дроссельного клапана — фланец трубы stock-fotos und bilderiron литые поворотные затворы — фланец трубы stock-fotos и bilderbutterfly valve in factory — фланец трубы stock-fotos обратные клапаны с чугунным литым фланцем и противовесом с гидравлическим рычагом — фланец трубы стоковые фотографии и сборка чугунное демонтажное соединение большого диаметра — фланец трубы стандартные фотографии и сборка Седло корпуса для поворотных затворов — фланец трубы стоковые фотографии и сборка для рабочих, работающих с дроссельной заслонкой большого диаметра корпус — трубный фланец стоковые фотографии и изображения корпус дроссельной заслонки большого диаметра — трубный фланец ange stock-fotos und bildervalve factory — Фланец для трубы Stock-Fotos и Bilderbutterfly Valves — Фланец для трубы Stock-fotos und Bilderbutterfly Valves — Фланец для трубы Stock-fotos und Bilderbutterfly Valves — Фланец для трубы Stock-fotos und Bilderbutterfly Valves — Фланец для трубы Stock-fotos und bilderbutterfly valve bilderbutterfly клапаны — фланец трубы сток-фотографии и bilderbutterfly клапаны ручка — фланец трубы сток-фото и болты с двусторонним покрытием для дроссельных клапанов — фланец трубы сток-фото и bildervalve заводская покрасочная комната — фланец трубы сток-фотографии и bilderbutterfly затворы корпуса — фланец трубы сток- фото и бильярдные корпуса дисковых затворов — фланец для труб стоковые фото и фотомаленькие корпуса дисковых затворов — фланец для труб стоковые фото и бильярдные чугунные литые корпуса дисковых затворов — фланцевые для труб стоковые фото и бильдерные клапаны фланцы с покрытием — фланец для труб стоковые фото и бильярдные поворотные затворы на сборочной линии — завод по производству фланцев для труб и двойных клапанов — завод по производству фланцев для труб и дисковых затворов на сборочной линии — фланцы для труб со стоковыми фотографиями и изображения из литых чугунных дисковых затворов — фланцы для труб со стоковыми фотографиями и изображения с поворотными затворами на сборочной линии — фланцы со складскими изображениями и изображения с затворами на заводе — фланцы со складскими изображениями и изображения из 2

Опасности коррозии фланцев трубопровода и что с этим делать

Коррозия трубопроводов представляет собой глобальную проблему почти во всех секторах, включая водоснабжение и водоотведение, горнодобывающую промышленность, специальную химическую и нефтегазовую промышленность. Точечная коррозия, гальваническая коррозия и щелевая коррозия могут поражать различные участки трубопровода, что приводит к многочисленным отказам, таким как утечки, разгерметизация и потеря структурной целостности.

В крайних случаях коррозия фланцев труб также может стать причиной катастрофических взрывов — особенно это актуально в нефтегазовой и нефтехимической промышленности.

Коррозия трубопровода может возникнуть практически на любом участке трубопровода; тем не менее, наиболее критическими областями являются интерфейсы между соседними трубами, другими словами, места соединения поверхностей фланцев. Эта зона, известная своей коррозионной средой, обычно начинается как локальная проблема и, если оставить ее без присмотра, может привести к распространению коррозии на другие участки трубопроводной сети.

В этой статье мы рассмотрим наиболее распространенные причины коррозии фланцев труб, последствия этой коррозии и наиболее эффективные методы предотвращения коррозии.

Распространенные причины коррозии фланцев трубопроводов

Большинство проблем с коррозией фланцев трубопроводов обычно начинаются в небольших зазорах между поверхностью уплотнения и прокладкой в процессе, известном как щелевая коррозия. (Чтобы узнать больше по этой теме, прочтите «Что такое щелевая коррозия изнутри?»)

Этот тип коррозии, особенно распространенный в нефте- и газопроводах, проходящих вблизи морской воды, определяется как интенсивная локальная коррозия, поражающая зазор или щель между двумя соединенными металлическими поверхностями. Во время этого события коррозия происходит внутри фланца, в то время как внешняя поверхность остается некорродированной.

Однако особую опасность щелевой коррозии во фланцах в нефтегазовой промышленности делает наличие кислых газов и жидкостей при повышенных температурах внутри трубопровода, что может привести к сероводородной коррозии. Углеводороды с высоким процентным содержанием агрессивных химикатов (например, сероводород (H ₂ S), диоксид серы (SO ₂ ) и хлор) могут способствовать ускорению щелевой и точечной коррозии внутри трубы. (Питтинговая коррозия обсуждается в статье Понимание точечной коррозии для предотвращения катастрофических отказов.)

Интенсивность коррозии фланцев обычно определяется условиями окружающей среды и эксплуатации, а также свойствами жидкости, транспортируемой по трубопроводу.

Другой потенциальной причиной коррозии фланцев трубопровода является гальваническая коррозия, также известная как биметаллическая коррозия. Этот тип коррозии определяется как коррозия, возникающая, когда разнородные металлы находятся в прямом или косвенном контакте друг с другом.

В ситуациях, когда трубопроводы из различных материалов соприкасаются друг с другом без надлежащей изоляции, гальваническая коррозия может быть основным механизмом отказа. (Для получения дополнительной информации см. Почему два разнородных металла вызывают коррозию?)

Рис. 1. Фотография коррозии на фланце трубы.

Проблемы, связанные с коррозией фланцев

В текущих экономических условиях компании нефтегазовой отрасли постоянно нуждаются в повышении эффективности систем доставки при минимизации простоев из-за незапланированного технического обслуживания и ремонта.

На крупных нефтеперерабатывающих заводах, которые обычно состоят из нескольких тысяч футов трубопроводов и соединений, коррозия фланцев не только дорого обходится, но и может привести к остановке производства, что приводит к тысячам долларов (даже миллионам, в зависимости от отрасли) упущенной выгоды.

Одной из основных проблем, связанных с коррозией фланцев трубопровода, является утечка. Коррозия приводит к потере материала на поверхности фланца. В конечном итоге это приводит к нарушению герметичности поверхности, что приводит к потере герметичности трубопровода. В отраслях, ответственных за транспортировку углеводородов, последствия такого рода отказов часто бывают тяжелыми.

Утечки химических веществ опасны для окружающей среды. Эти химические вещества могут в конечном итоге попасть в естественные водоемы, где они могут нанести ущерб дикой природе и растениям. Кроме того, утечки из-за поврежденных фланцев также могут представлять серьезную угрозу для здоровья человека, особенно в отраслях, где по трубопроводам транспортируются токсичные газы и жидкости.

В нефтехимической промышленности, где содержимое трубопровода обычно легко воспламеняется и находится под высоким давлением, поврежденные фланцы также могут стать источником катастрофических пожаров и взрывов.

В некоторых случаях коррозия на фланце может привести к перемещению металлических фрагментов и продуктов коррозии вниз по течению, что ухудшает качество транспортируемого продукта. Кроме того, смещенные металлические фрагменты могут застревать в других участках трубопровода, способствуя дальнейшей гальванической коррозии и точечной коррозии. Эта точечная коррозия ниже по течению может вызвать новые утечки и нарушить общую структурную целостность системы трубопроводов в целом.

Методы предотвращения коррозии и ремонта фланцев

Фланцы трубопроводов представляют собой уникальную проблему, поскольку решения по предотвращению коррозии должны быть устойчивыми к коррозии, а также облегчать крепеж для обслуживания и разборки.

Прокладки являются одним из наиболее распространенных и надежных способов предотвращения образования коррозии на фланцах труб. Хорошо спроектированная и правильно установленная прокладка герметизирует соединение между двумя соседними фланцами трубы, тем самым предотвращая скопление жидкости в трубе в зазорах и предотвращая щелевую коррозию.

Прокладки также служат для электронной изоляции соединения между фланцами. Эта изоляция ограничивает прямой контакт между разнородными материалами труб, предотвращая образование гальванической коррозии.

Однако одним из наиболее значительных преимуществ фланцевой изоляции является ее способность повышать эффективность систем катодной защиты подаваемого тока (ICCP). В крупных трубопроводных сетях нецелесообразно или невыполнимо защищать трубы методами пассивной катодной защиты (CP). В этом случае предпочтительны системы ICCP.

В этой системе защиты от коррозии внешний источник питания подает электрический ток для запуска электрохимического процесса. При защите обширных трубопроводов изоляция «разрывает» электрическую связь между соседними трубами, разделяя их на более мелкие и более управляемые секции.

Это служит для оптимизации выходного тока выпрямителя ICCP и повышения общей эффективности системы защиты от коррозии.

В случае повреждения фланца таким образом, что поверхность раздела между прокладкой и фланцем больше не может обеспечивать надлежащее уплотнение, требуется замена или ремонт фланца трубы для предотвращения возникновения коррозии.

Рис. 2. Типичное решение для изоляции прокладок/фланцев.

Заключительные мысли

Коррозия фланцев трубопровода может привести к множеству проблем, от потери продукта или загрязнения до потенциально катастрофических взрывов. Если оставить незамеченной и неуправляемой коррозию фланцев, это может повлиять на трубопроводную сеть в целом.

Существует несколько методов, которые могут помочь свести к минимуму скорость и возникновение этого типа коррозии, наиболее популярными из которых являются комплекты прокладок/изоляции.

Эти устройства защищают фланцы от воздействия вызывающих коррозию жидкостей, в то же время защищая их от прямого контакта с соседними металлическими фланцами.

Связанные термины

Фланец
Изолирующий фланец
Изолирующее соединение
Электрическая изоляция
Прокладка

Коррозия трубопровода
Щелевая коррозия
Питтинговая коррозия
Коррозия
Электрохимическая реакция

Поделиться этой статьей

Объяснение соединений клапана и трубопровода

Что такое соединение клапана?
Преимущества резьбовых шаровых кранов
Резьбовые соединения шаровых кранов (прямые и конические соединения)
- Национальная трубная резьба (NPT)
- Трубная резьба Британского стандарта (BSP)
- Стандартная метрическая резьба (M)
Сварные соединения клапанов
Фланцевые соединения клапана
Соединения компрессионного клапана
Соединения соединительных клапанов
Соединения клапанов для монтажа на коллекторе
Стол для соединения клапанов и труб

Что такое клапанное соединение?

Соединения клапана — это компоненты клапана, которые соединяются с водопроводом и позволяют клапану соединиться с системой трубопроводов. Существует шесть основных типов соединений, используемых для установки клапанов и других технологических компонентов в трубопроводных системах, и у каждого типа есть свои плюсы и минусы:

Резьбовой
Сварной
Фланцевый
Сжатие
Союз
Крепление для коллектора

При выборе типа соединения клапана важно учитывать следующие факторы:

Соответствие отраслевым и/или заводским стандартам
Стоимость
Простота установки
Простота снятия для ремонта или замены
Упрощение инвентаризации
Защита от утечек
Постоянство клапана
Номинальное давление/давление в системе
Вес и размер

Спецификации вашей системы определяют наиболее эффективный тип подключения.

Резьбовые шаровые краны

Резьбовые соединения клапанов являются одним из наиболее распространенных типов соединений клапанов. Этот тип клапана имеет винтовую конструкцию для интеграции с системой трубопроводов. Существует три основных конфигурации резьбовых соединений клапана:

Женский x Женский
Мужской х Мужской
Самец х Женщин

Резьбовые соединения клапана обеспечивают герметичное и обтекаемое соединение между клапаном и трубой. Клапаны чаще всего имеют соединения с внутренней резьбой, которые надеваются на конец трубы с наружной резьбой. Резьба как на клапане, так и на трубах должна соответствовать одной и той же стандартной конструкции резьбы, чтобы быть совместимыми.

Шаровые краны с резьбовыми соединениями просты в установке, обслуживании и замене, недороги и идеально подходят для небольших применений. Резьбовые соединения обычно предпочтительны в тех случаях, когда используются шаровые краны диаметром менее 4 дюймов. Это связано с тем, что соединения с большими диаметрами труднее герметизировать и, следовательно, подвержены утечкам через резьбу.

В качестве меры предосторожности рекомендуется использовать ленту или герметик между резьбовыми соединениями шарового крана даже с меньшими резьбовыми соединениями. Оба обеспечивают дополнительную герметизацию, а герметик также действует как смазка и предотвращает контакт металла с металлом и истирание.

Резьбовые соединения шаровых кранов (прямые и конические соединения)

Как упоминалось выше, существуют отраслевые стандарты, регулирующие конструкцию резьбы. Резьбовые соединения могут быть прямыми или коническими, а точные характеристики определяются тремя наборами стандартов: Национальная трубная резьба, Британский стандарт для труб и Метрическая система (подробнее об этом ниже).

Прямые резьбовые соединения имеют одинаковый диаметр по всей длине и требуют шайбы или мягкого уплотнительного кольца для обеспечения герметичности. Коническая резьба, как следует из названия, сужается в диаметре к концу соединения. Конические соединения не требуют уплотнительного кольца, но все равно нуждаются в трубной ленте или герметике для обеспечения герметичности.

Национальная трубная резьба (NPT)

Национальная трубная резьба (NPT) является стандартом конструкции трубной резьбы в большинстве стран Северной Америки (за исключением Мексики). Резьба NPT унифицирована и имеет наклон под углом 60 градусов с плоскими вершинами и впадинами и может быть прямой (NPS) или конусной. Когда коническая резьба с наружной и внутренней резьбой соединена, они плотно прилегают друг к другу, создавая герметичное уплотнение.

Спецификации NPT определены ASME B1.20.1. Размеры классифицируются по наибольшему диаметру соединения в дюймах, за которым следует «NPT» (4 NPT).

Трубная резьба Британского стандарта (BSP)

Трубная резьба Британского стандарта (BSP) принята в большинстве стран мира, кроме США и Канады. Резьба BSP унифицирована и имеет шаг под углом 55 градусов со скругленными вершинами и впадинами; как и резьба NPT, они могут быть коническими или прямыми.

Для конических резьбовых соединений BSP (BSPT) требуется герметик для образования герметичного уплотнения между охватываемой и охватывающей частями. Прямые или параллельные резьбовые соединения BSP (BSPP) не требуют резьбового герметика, поскольку в конструкцию встроено клеевое уплотнение.

Резьба BSP определяется стандартами BS EN 10226-1:2004, BS EN 10226-2:2005 и BS EN 10226-3:2005. Размеры BSP обозначаются буквами R (что означает rohr, или «труба» на немецком языке) для конических соединений и G (газ) для прямых соединений, за которыми следует наибольший диаметр в дюймах (R 2 ½).

Стандарт метрической резьбы (M)

Стандарт метрической резьбы ISO, или M, является международным стандартом резьбы общего назначения. Резьба M параллельна, имеет наклон 60 градусов и имеет плоские вершины и впадины. Дизайн определяется ISO 68-1, который был одним из первых стандартов, установленных ISO в 1919 году.47.

Основное различие между резьбой M, BSP и NPT заключается в том, что резьба M измеряется в миллиметрах. Размеры обозначаются буквой М, за которой следует главный диаметр и шаг, разделенные дефисом (М8-1,25). Шаг – это расстояние в миллиметрах между вершинами двух витков резьбы.

Сварные соединения клапанов

Соединения клапанов могут быть приварены к системе трубопроводов для предотвращения возможных утечек. Сварные соединения клапанов обычно используются в системах с высокой температурой и высоким давлением, таких как химическая обработка, где нет места ошибкам, вызванным утечками. Обычно это считается стационарной установкой, поскольку клапан необходимо выпаять, чтобы снять его с водопровода.

Фланцевые соединения клапана

Фланцы представляют собой сплошные металлические пластины с отверстиями для болтов, которые окружают край соединения клапана. Когда фланцевый клапан установлен в трубопроводной системе, пластину можно прикрепить болтами к другому фланцу на трубе, создавая надежное соединение. Фланцевые соединения часто встречаются в клапанах диаметром более 4 дюймов и широко используются в промышленности. Фланцы легко устанавливаются и снимаются для плановой очистки. Как и резьбовые соединения, фланцевые соединения должны соответствовать строгим стандартам, определяющим конструкцию пластины, размер и положение отверстий, а также тип резьбы в отверстиях (ASME B16.5 – 2020 и ISO 7005-1:2011).

Соединения компрессионного клапана

Существует три типа компрессионных соединений:

Традиционное компрессионное соединение: Резьбовая гайка и манжета из мягкого металла, называемая феррулой, надеваются на конец трубы, затем гайка затягивается до тех пор, пока он вдавливает наконечник в гнездо клапана. Феррула сжимается между клапаном и накидной гайкой, образуя герметичное уплотнение. Традиционные компрессионные соединения часто встречаются в бытовых водопроводах.

Push-to-Connect: Уплотнительное кольцо внутри порта клапана, которое немного меньше внешнего диаметра соединительной трубы, натягивается вокруг трубы и сжимается между ней и корпусом клапана. Захватное кольцо с зубьями впивается в трубу и предотвращает ее выскальзывание, но трубу можно легко снять, нажав на расцепляющее кольцо, чтобы втянуть зубья. Решения Push-to-connect часто встречаются в бытовых водопроводных системах.

Колючие шланговые соединения: Идеально подходят для систем низкого давления, эти соединения используются для соединения мягкого шланга с клапаном. Клапан имеет длинное концевое соединение с зазубринами снаружи, которые впиваются внутрь шланга, когда он натягивается на соединение. Зазубрины достаточно хорошо удерживают шланг на месте, но для усиления соединения рекомендуется использовать хомут.

Соединения с соединительным клапаном

Соединения с соединительным клапаном используют дополнительный компонент для соединения двух различных типов соединений. Накидная гайка с внутренней резьбой соединяется с концом клапана с наружной резьбой и защелкивается на заглушке, насаженной на конец трубы.

Муфтовые соединения позволяют быстро и легко снимать клапан с трубопроводной системы для очистки или технического обслуживания.

Соединения клапана для монтажа на блоке

Соединения для монтажа на блоке часто используются для соединения нескольких электромагнитных клапанов или для присоединения электромагнитного клапана к пневматическому приводу с монтажным интерфейсом типа NAMUR. Соединение для монтажа на коллектор включает в себя отдельный компонент с плоской поверхностью и двумя портами, которые совпадают с портами на корпусе клапана. Клапан крепится болтами к компоненту коллектора, а его утопленные уплотнительные кольца сжимаются для образования герметичного уплотнения.

Таблица соединений клапанов и труб

Когда речь идет о соединениях клапанов, следует помнить многое! Используйте эту таблицу в качестве краткого справочника по различным типам соединений клапана.

Тип соединения	Приложения	Необходимые аксессуары	Профи	Минусы
Резьбовой (конический)	Трубы меньшего диаметра Системы высокого давления	Резьбовой герметик/ лента для труб	Герметичное уплотнение обтекаемое соединение Простота установки, обслуживания и замены Недорогой	Резьбовые соединения большего размера (более 4 дюймов) более подвержены утечкам Не подходит для различных конструкций резьбы
Резьбовое (прямое)	Трубы меньшего диаметра Системы низкого и среднего давления	Уплотнительное кольцо/шайба	Герметичное уплотнение Обтекаемое соединение Простота установки, обслуживания и замены Недорогой	Резьбовые соединения большего размера (более 4 дюймов) более подвержены утечкам Не подходит для различных конструкций резьбы
Сварной	Системы высокой температуры/высокого давления Пар Химическая обработка	Сварочные инструменты и оборудование	Постоянный Герметичный Не требует дополнительных деталей	Трудно удалить Может повредить соединения при снятии
Фланцевый	Промышленная переработка Трубы и клапаны диаметром более 4 дюймов	Болты Гайки	Легко устанавливается и снимается	Не подходит для других фланцевых конструкций
Традиционное сжатие	Жилой водопровод	Феррула Резьбовая гайка	Герметичный Простота установки и удаления	Не так устойчив к вибрации, как другие фитинги
Вставное соединение	Жилой водопровод Системы низкого давления		Герметичный Простота установки и удаления Не требует дополнительных инструментов	Может быть дорого
Колючий шланг	Системы низкого давления Воздуховоды для аквариума	Зажим для шланга	Легко устанавливается и снимается	Склонен к утечкам при слишком высоком давлении
Союз	Системы, требующие частой очистки	Гайка с буртиком Патрубок	Легко устанавливается и снимается	Добавляет груз к клапану
Крепление для коллектора	Соединение привода с электромагнитным клапаном	Болты Гайки	Легко заменяемый	Неприменимо к неэлектромагнитным клапанам

Ознакомьтесь с нашим выбором шаровых кранов с резьбовым, сварным и компрессионным соединением здесь, где вы можете отфильтровать по типу соединения клапана. Если у вас есть какие-либо вопросы о том, какой тип соединения клапана подойдет для вашей системы, отправьте нам сообщение сегодня. Команда Gemini Valve всегда рада помочь.

Труба США

Перейти к содержимому

Загрузка…

Труба из ВЧШГ

Fabrication

Fittings

Gaskets

Special Coatings & Linings

International (Spanish / metric)

Ductile Iron Pipe

Fabrication

Fittings

Gaskets

Special Coatings & Накладки

Международный (испанский / метрический)

Новости

Узнайте, где используются трубы США и почему. Узнайте о новых продуктах, изменениях и разработках в мире трубопроводной инфраструктуры.

США Маркетинг для труб2022-09-01T14: 38: 25+00: 00

.

25+00:0017 июня 2022 г. |

4 мая на испытательном полигоне U.S. Pipe Product Innovation в Бессемере, штат Алабама, было проведено исследование пожара № 3. Это исследование было проведено на двух 8-дюймовых трубах HDSS® длиной 6 футов, собранных с соединением, расположенным в центре сборки. Стандартная прокладка SBR TYTON JOINT® […]

Маркетинг труб США2022-06-08T14:29:18+00:00

HDSS прибыл в Остин, штат Техас

Маркетинг труб США2022-06-08T14:29:18+00:008 июня 2022 г. |

Остин, штат Техас, является одним из самых быстрорастущих городов Техаса и США. Жилое и коммерческое строительство находится на рекордно высоком уровне в результате экспоненциального роста населения. Городские власти продолжают работать, чтобы не отставать от темпов растущих требований к инфраструктуре. […]

Маркетинг труб США2022-03-24T20:00:27+00:00

Трубки США представлены в программе «Завтрашний мир сегодня» на канале Discovery

Труба США: 2032-040 Маркетинг труб США

США: 07:27+00:00 +00:0024 марта 2022 г. |

Недавно компания U.S. Pipe участвовала в телевизионном шоу «Завтрашний мир сегодня», которое транслировалось на каналах Discovery и Science. «Завтрашний мир сегодня» — это выставка, посвященная технологиям и разработкам в сегодняшних продуктах, которые помогут сформировать наше будущее. Продюсеры Tomorrow’s World Today связались с США […]

Новости

Узнайте, где используется труба США и почему. Узнайте о новых продуктах, изменениях и разработках в мире трубопроводной инфраструктуры.

США Маркетинговый 25+00:0017 июня 2022 г. |

4 мая на испытательном полигоне U.S. Pipe Product Innovation в […] 9 было проведено исследование пожара № 3.0003

Маркетинг труб США2022-06-08T14:29:18+00:00

HDSS прибыл в Остин, штат Техас

Маркетинг труб США2022-06-08T14:29:18+00:008 июня 2022 г. |

Остин, штат Техас, является одним из самых быстрорастущих городов Техаса и США. Жилые и коммерческие […]

Новости

США. 0017 июня 2022 г. |

4 мая на испытательном полигоне U.S. Pipe Product Innovation в […]

U.S. Pipe Marketing2022-06-08T14:29:18+00:00

HDSS прибывает в Остин , Техас

Маркетинг труб США2022-06-08T14:29:18+00:008 июня 2022 г. |

Остин, штат Техас, является одним из самых быстрорастущих городов Техаса и США. Жилые и коммерческие […]

Почему DIP

Узнайте, почему трубы из ковкого чугуна U. S. Pipe являются лучшим выбором для вашего проекта, вашего сообщества, вашей установки и для вас.

Посмотреть все

Маркетинг труб в США2021-02-09T15:31:08+00:00

Почему стоит выбрать трубы из ВЧШГ?

Безопасность/общественное здравоохранение

Маркетинг труб в США2021-02-09T15:31:08+00:0025 января 2021 г. |

Трубы из ВЧШГ устойчивы к огню и сейсмическим воздействиям, обеспечивая надежную подачу воды для питья и пожаротушения, не опасаясь выщелачивания химикатов из пластика.

Маркетинг труб в США2021-02-09T15:31:12+00:00

Почему выбирают трубы из ковкого чугуна?

Чистая вода

Маркетинг труб США2021-02-09T15:31:12+00:0025 января 2021 г.|

Общая долговечность, прочность и устойчивость труб из ковкого чугуна обеспечат безопасное, чистое и надежное водоснабжение ваших населенных пунктов на века вперед. В 545 районах есть работающие железные трубы, которым более 100 лет, они являются членами нашего Клуба Век.

uspipe@gmail.com2021-02-09T15:31:17+00:00

Почему выбирают трубы из ковкого чугуна?

Полевая адаптация

uspipe@gmail.com2021-02-09T15:31:17+00:006 января 2021 г.|

Имея в 13 раз большую ударную вязкость, чем ПВХ, труба из ковкого чугуна обеспечивает более легкий и безопасный врез по сравнению с пластиковой трубой, которая может взорваться при врезке. Ковкий чугун обеспечивает большую приспособляемость в полевых условиях в течение всего срока службы трубы.

Почему DIP

Узнайте, почему трубы из ВЧШГ U.S. Pipe — лучший выбор для вашего проекта, вашего сообщества, вашей установки и для вас самих.

Viell all

Маркетинг труб США2021-02-09T15:31:08+00:00

Почему выбирают трубы из ковкого чугуна?

Безопасность/общественное здравоохранение

Маркетинг труб в США2021-02-09T15:31:08+00:0025 января 2021 г. |

Когда это особенно важно, трубы из ВЧШГ устойчивы к огню и сейсмическим колебаниям, обеспечивая надежную […]

U.S.

Почему выбирают трубы из ковкого чугуна?

Чистая вода

Маркетинг труб США2021-02-09T15:31:12+00:0025 января 2021 г.|

Общая долговечность, прочность и устойчивость труб из ковкого чугуна обеспечат вам безопасность, чистоту и надежность […]

Почему DIP

Узнайте, почему трубы из ковкого чугуна U.S. Pipe — лучший выбор для вашего проекта, вашего сообщества, вашей установки и для вас.

Viell all

Маркетинг труб в США2021-02-09T15:31:08+00:00

Почему выбирают трубы из ковкого чугуна?

Безопасность/общественное здравоохранение

Маркетинг труб в США2021-02-09T15:31:08+00:0025 января 2021 г. |

Когда это особенно важно, трубы из ВЧШГ устойчивы к огню и сейсмическим колебаниям, обеспечивая надежную [. ..]

U.S.

Почему выбирают трубы из ковкого чугуна?

Чистая вода

Маркетинг труб США2021-02-09T15:31:12+00:0025 января 2021 г.|

Общая долговечность, прочность и устойчивость труб из ковкого чугуна обеспечат безопасные, чистые и надежные […]

К сожалению, ваш браузер не поддерживает встроенные видео.

О нас

U.S. Pipe, компания Quikrete, предлагает полный ассортимент труб из ковкого чугуна, труб с фиксаторами, сборочных материалов, прокладок и фитингов, а также другую продукцию для водоснабжения и водоотведения.

Компания U.S. Pipe поставляет качественные продукты для водоснабжения и очистки сточных вод с 1899 года, и в течение последних 120 лет мы с гордостью поддерживаем местные органы власти, муниципалитеты, департаменты водоснабжения и предприятия в Соединенных Штатах и во всем мире. Наши трубы и фитинги из ковкого чугуна можно найти по всему миру. В настоящее время установлено более 1 миллиарда футов соединительной трубы TYTON, нашей фирменной трубы с вставным соединением, созданной в U.
