Фланцевые заглушки ГОСТ 12836-67

О компании

Наши клиенты
Каталог товаров
Производство
Контактная информация
Распродажа

Отправить заявку
Заказать обратный звонок
Интернет магазин honeywellshop.ru

Главная
Информация
ГОСТы
org/Breadcrumb»>Фланцевые заглушки ГОСТ 12836-67

Технические характеристики фланцевых заглушек:

Условное давление, PN (Ру), МПа	0,1и 0,25	0,6	1,0-1,6	2,5	4
Условный диаметр, Dу, мм	10-1600	10-1400	10-1200	10-800	10-500
Температура	Не более 530ºС
Материал	сталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т

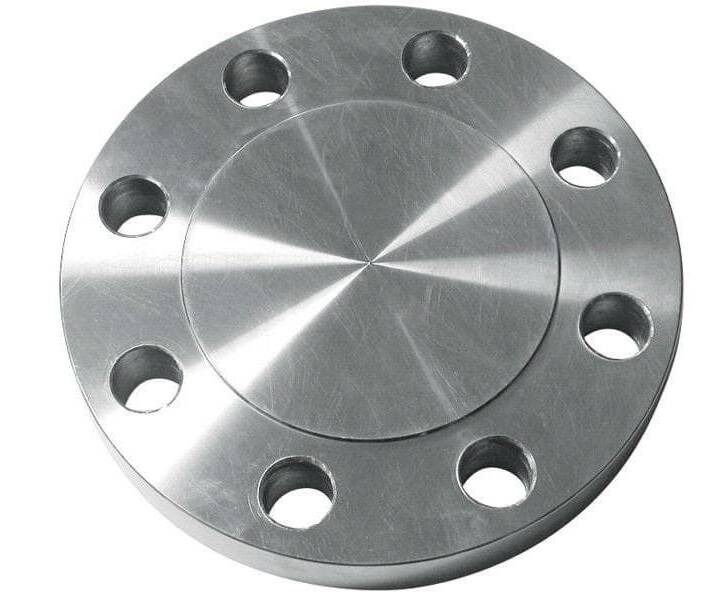

Стальные фланцевые заглушки с соединительным выступом.

Пример условного обозначения стальной фланцевой заглушки с соединительным выступом с Dу 50 мм на Ру 2,5МПа из ст.20:

Заглушка 50-25 ГОСТ 12836-67

Pу = 1,0 МПа (10 кгс/см2)

Dу, мм	D, мм	D 1 , мм	D2, мм	b, мм	d2, мм	d, мм	h2,мм	h, мм	к-во отв. n, шт.	Масса, кг
15	95	65	45	12	10	14	2	2	4	0,43
20	105	75	58		16					0,55
25	115	85	68		22					0,67
32	135	100	78		28	18				0,91
40	145	110	88	14	36		3			1,24
50	160	125	102		46					1,55
65	180	145	122		60					2,04
80	195	160	138		76					2,44
100	215	180	158		94				8	2,97
125	245	210	188	16	118					4,69
150	280	240	212		142	23				6,07
200	335	295	268		196					9,09
250	390	350	320	18	244				12	14,26
300	440	400	370	20	294		4	3	12	19,88
350	500	460	430	24	344				16	31,94
400	565	515	482	26	390	27			16	44,43
500	670	620	585	30	490	27			20	74,31
600	780	725	685	34	590	30	5	4	20	119,27
800	1010	950	905	42	780	33			24	242,06
1000	1220	1160	1110	50	980	33			28	429,64
1200	1455	1380	1325	55	1180	40			32	673,13

P у = 1,6 МПа (16 кгс/см2)

Dу, мм	D, мм	D 1 , мм	D2, мм	b, мм	d2, мм	d, мм	h2,мм	h, мм	к-во отв. n, шт.	Масса, кг
15	95	65	45	12	10	14	2	2	4	0,43
20	105	75	58		16					0,55
25	115	85	68		22					0,67
32	135	100	78		28	18				0,91
40	145	110	88	14	36		3			1,24
50	160	125	102		46					1,55
65	180	145	122		60					2,04
80	195	160	138		76					2,44
100	215	180	158	16	94				8	3,51
125	245	210	188	16	118					4,69
150	280	240	212	18	142	23				6,99
200	335	295	268	20	196	23			12	11,49
250	405	355	320	24	244	27				19,74
300	460	410	378	28	294		4	3		29,58
350	520	470	438	32	344				16	44,22
400	580	525	490	34	390	30			16	59,86
500	710	650	610	40	490	33			20	102,69
600	840	770	720	45	590	40	5	4	20	161,98
800	1020	950	900	52	780	40			24	300,6
1000	1255	1170	1110	63	980	46			28	542,16
1200	1485	1390	1325	75	1180	52			32	922,18

у = 2,5 МПа (25 кгс/см2)

Dу, мм	D, мм	D 1 , мм	D2, мм	b, мм	d2, мм	d, мм	h2,мм	h, мм	к-во отв. n, шт.	Масса, кг
15	95	65	45	12	10	14	2	2	4	0,43
20	105	75	58		16					0,55
25	115	85	68		22					0,67
32	135	100	78		28	18				0,91
40	145	110	88	14	36		3			1,24
50	160	125	102	14	46					1,55
65	180	145	122	16	60				8	2,29
80	195	160	138	18	76					3,21
100	230	190	162	20	94	23				5,07
125	270	220	188	22	118	27				7,83
150	300	250	218	24	142					10,95
200	360	310	278	26	196				12	17,51
250	425	370	335	30	244	30			12	28,93
300	485	430	390	34	294	30	4	3	16	42
350	550	490	450	38	344	33				61,48
400	610	550	505	40	390	33				81,12
500	730	660	615	48	490	40			20	140,22
600	840	770	720	50	590	40	5	4	20	194,5
800	1075	990	930	63	780	46	5	4	24	409,07

Pу = 4,0 МПа (40 кгс/см2)

Dу, мм	D, мм	D 1 , мм	D2, мм	b, мм	d2, мм	d, мм	h2,мм	h, мм	к-во отв. n, шт.	Масса, кг
15	95	65	45	16	10	14	2	2	4	0,63
20	105	75	58		16					0,8
25	115	85	68		22					0,98
32	135	100	78		28	18				1,33
40	145	110	88		36		3			1,49
50	160	125	102	18	46					2,15
65	180	145	122	20	60				8	3,03
80	195	160	138	22	76					4,08
100	230	190	162	24	94	23				6,27
125	270	220	188	28	118	27				10,31
150	300	250	218	30	142	27				14,07
200	375	320	280	38	196	30			12	28,3
250	445	385	345	45	244	33			12	48,5
300	510	450	410	48	294		4	3	16	66,99
350	570	510	465	50	344					88,9
400	655	585	535	56	390	40				131,59
500	755	670	615	70	490	46			20	218,77

Вернуться в раздел

Заглушка фланцевая ГОСТ 12836-67

(499) 408-31-12

ПКФ «Спецдеталь» — производство и поставки деталей трубопроводов

Сделать заказ

Прайс-листы

Каталог
Фланцевые заглушки
Фланцевые заглушки ГОСТ
Заглушка фланцевая ГОСТ 12836-67

Заглушки фланцевые применяются в нефте- и газопроводах, на нефтеперерабатывающих заводах и водопроводах. Температура применения фланцевых заглушек зависит от марки стали, из которой они изготовлены, и варьируется от -70 до +650°С.

Технические характеристики фланцевых заглушек:

Условное давление, PN (Ру), МПа	0,1и 0,25	0,6	1,0-1,6	2,5	4
Условный диаметр, Dу, мм	10-1600	10-1400	10-1200	10-800	10-500
Температура	Не более 530ºС
Материал	сталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т

Стальные фланцевые заглушки с соединительным выступом.

Заглушка 50-25 ГОСТ 12836-67

Pу = 1,0 МПа (10 кгс/см2)

Dу, мм	D, мм	D 1 , мм	D2, мм	b, мм	d2, мм	d, мм	h2,мм	h, мм	к-во отв. n, шт.	Масса, кг
15	95	65	45	12	10	14	2	2	4	0,43
20	105	75	58		16					0,55
25	115	85	68		22					0,67
32	135	100	78		28	18				0,91
40	145	110	88	14	36		3			1,24
50	160	125	102		46					1,55
65	180	145	122		60					2,04
80	195	160	138		76					2,44
100	215	180	158		94				8	2,97
125	245	210	188	16	118					4,69
150	280	240	212		142	23				6,07
200	335	295	268		196					9,09
250	390	350	320	18	244				12	14,26
300	440	400	370	20	294		4	3	12	19,88
350	500	460	430	24	344				16	31,94
400	565	515	482	26	390	27			16	44,43
500	670	620	585	30	490	27			20	74,31
600	780	725	685	34	590	30	5	4	20	119,27
800	1010	950	905	42	780	33			24	242,06
1000	1220	1160	1110	50	980	33			28	429,64
1200	1455	1380	1325	55	1180	40			32	673,13

P у = 1,6 МПа (16 кгс/см2)

Dу, мм	D, мм	D 1 , мм	D2, мм	b, мм	d2, мм	d, мм	h2,мм	h, мм	к-во отв. n, шт.	Масса, кг
15	95	65	45	12	10	14	2	2	4	0,43
20	105	75	58		16					0,55
25	115	85	68		22					0,67
32	135	100	78		28	18				0,91
40	145	110	88	14	36		3			1,24
50	160	125	102		46					1,55
65	180	145	122		60					2,04
80	195	160	138		76					2,44
100	215	180	158	16	94				8	3,51
125	245	210	188	16	118					4,69
150	280	240	212	18	142	23				6,99
200	335	295	268	20	196	23			12	11,49
250	405	355	320	24	244	27				19,74
300	460	410	378	28	294		4	3		29,58
350	520	470	438	32	344				16	44,22
400	580	525	490	34	390	30			16	59,86
500	710	650	610	40	490	33			20	102,69
600	840	770	720	45	590	40	5	4	20	161,98
800	1020	950	900	52	780	40			24	300,6
1000	1255	1170	1110	63	980	46			28	542,16
1200	1485	1390	1325	75	1180	52			32	922,18

P у = 2,5 МПа (25 кгс/см2)

Dу, мм	D, мм	D 1 , мм	D2, мм	b, мм	d2, мм	d, мм	h2,мм	h, мм	к-во отв. n, шт.	Масса, кг
15	95	65	45	12	10	14	2	2	4	0,43
20	105	75	58		16					0,55
25	115	85	68		22					0,67
32	135	100	78		28	18				0,91
40	145	110	88	14	36		3			1,24
50	160	125	102	14	46					1,55
65	180	145	122	16	60				8	2,29
80	195	160	138	18	76					3,21
100	230	190	162	20	94	23				5,07
125	270	220	188	22	118	27				7,83
150	300	250	218	24	142					10,95
200	360	310	278	26	196				12	17,51
250	425	370	335	30	244	30			12	28,93
300	485	430	390	34	294	30	4	3	16	42
350	550	490	450	38	344	33				61,48
400	610	550	505	40	390	33				81,12
500	730	660	615	48	490	40			20	140,22
600	840	770	720	50	590	40	5	4	20	194,5
800	1075	990	930	63	780	46	5	4	24	409,07

Pу = 4,0 МПа (40 кгс/см2)

Dу, мм	D, мм	D 1 , мм	D2, мм	b, мм	d2, мм	d, мм	h2,мм	h, мм	к-во отв. n, шт.	Масса, кг
15	95	65	45	16	10	14	2	2	4	0,63
20	105	75	58		16					0,8
25	115	85	68		22					0,98
32	135	100	78		28	18				1,33
40	145	110	88		36		3			1,49
50	160	125	102	18	46					2,15
65	180	145	122	20	60				8	3,03
80	195	160	138	22	76					4,08
100	230	190	162	24	94	23				6,27
125	270	220	188	28	118	27				10,31
150	300	250	218	30	142	27				14,07
200	375	320	280	38	196	30			12	28,3
250	445	385	345	45	244	33			12	48,5
300	510	450	410	48	294		4	3	16	66,99
350	570	510	465	50	344					88,9
400	655	585	535	56	390	40				131,59
500	755	670	615	70	490	46			20	218,77

Китайский производитель фланцев, клапан, поставщик фланцев из нержавеющей стали

Фланец из нержавеющей стали

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

фланцы из нержавеющей стали/шаровой кран

видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

горячие продажи

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Фланцы поковки из нержавеющей стали ANSI DIN

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Тип бизнеса:	Производитель/фабрика и торговая компания
	Основные продукты:	Фланец , Клапан
	Количество работников:	38
	Год основания:	2017-03-13
	Сертификация системы менеджмента:	ИСО 9001
	Среднее время выполнения:	Время выполнения заказа в сезон пиковой нагрузки: один месяц Время выполнения заказа в межсезонье: в течение 15 рабочих дней

Информация отмечена проверяется ТЮФ Рейнланд

Компания Zhejiang chengyuan с фланцевым фитингом Co. , Ltd. расположена в зоне экономического и технического развития Вэньчжоу. Мы являемся высокотехнологичной компанией, которая специализируется на исследованиях и разработках, технологиях, производстве и продаже нержавеющей стали, углеродистой стали, сплавов, дуплексной стали, фланцев, арматуры и т. д. Наш завод оснащен новейшим отделочным оборудованием и контрольно-измерительными приборами.

Наша продукция включает в себя мини-шаровой кран, трубчатый шаровой кран, шаровой кран для стружки, шаровой кран с фланцем, трехходовой шаровой кран, задвижку, шаровой …

Просмотреть все

Фотографии компании

6 шт.

Фотографии компании

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

г-жа Софи Чжэн

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

Втулка фланцевая 09г2с ду 450, ру 100 в Алматы (интернет-магазин) Компания КМИ, ТОО | Купить Заглушка фланцевая 09Г2С Ду 450, Ру 100 Алматы (Казахстан)

Описание

Купить Заглушка фланцевая 09Г2С Ду 450, Ру 100 в Астане по цене производителя ТОО «Компания КМИ»

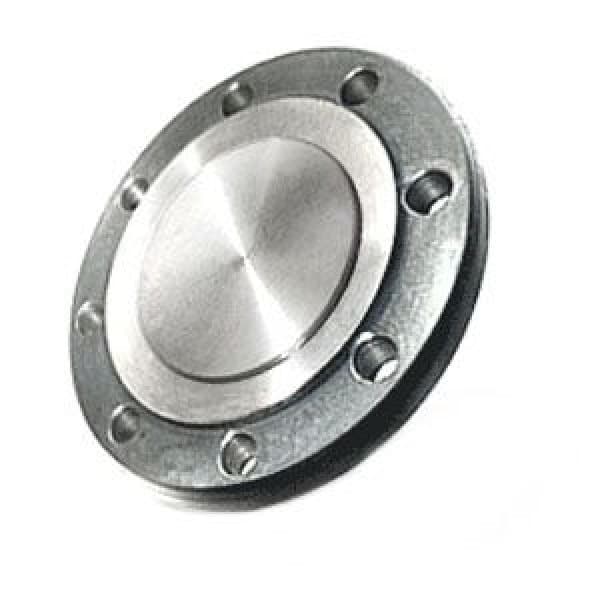

Заглушка фланцевая — дискообразный элемент трубопровода, предназначенный для полного закрытия просвета трубопровода или отдельных его частей. Изготавливается методом горячей штамповки, газовой резкой из стального листа или из сортового проката. Рассчитаны на давление от 0,6 МПа (6 кгс/см2) до 16 МПа (160 кгс/см2).

Фланцы заглушки устанавливаются на тупиковых ответвлениях трубопровода, часто применяются в фильтрах, грязеуловителях и различных емкостях для перекрытия смотровой ямы в качестве люка; применяются на предприятиях жилищно-коммунального хозяйства, на трубопроводах общепромышленного назначения, на объектах нефтегазохимического комплекса.

Нормативные документы, регламентирующие изготовление заглушек фланцевых:

ГОСТ 12836 — 67 Заглушки фланцевые
АТК. 24.200.02 — 90 стальные фланцевые заглушки
ГОСТ 22815 — 83 Заглушки фланцевые на Ру ст. 10 до 100 МПа
ОСТ 34 — 10 — 428 — 90 Заглушки фланцевые с соединительным выступом для АЭС

Вы можете купить Заглушку торцевую фланцевую 09Г2С Ду 450, Ру 100 по выгодной цене со склада и под заказ напрямую в ТОО Компания КМИ

Цена формируется из объема продукции, условий оплаты, места и способа доставки. Минимальная сумма заказа 28 000 тенге. Окончательную цену уточняйте в отделе продаж.

Преимущества работы с ТОО «Компания КМИ»

KAZAKHSTAN METAL INDUSTRIAL COMPANY входит в состав крупного международного холдинга, работающего в России, Казахстане, Китае, Узбекистане и Кыргызстане более 10 лет.
Благодаря нашей сети складов в разных странах мы предлагаем максимально выгодные условия покупки металлопроката.
Мы создали разветвленную систему работы с крупнейшими производителями металлопродукции и наладили логистику, чтобы вы экономили время и деньги.

Настоящий прайс-лист носит исключительно информационный характер и ни при каких обстоятельствах не является публичной офертой, определяемой положениями ст. 447 ГК РК.

Характеристики:

Страна Производство: Россия

Информация об этом: 27.01.2023

Прочтите больше

. Несоблюдаемая цена на плагине фланка 09G2S DU 450, RU 100. Казахстан) компания KMI Company, ТОО.

Аналогичные товары

Заглушка эллиптическая 104х2 AISI 304 Газ

В наличии

54096 тг

Заглушка эллиптическая 114х4 ст. 09G2S GOST 17379-01 Версия 2

В наличии

1127 KZT

Клипка фланца 09G2S DU 100, RU 100

в запасе

16100 KZT

Elliptical Cap 273X18 ST20 GOST 17379-01 ISP. 2

В наличии

6118 тг

Колпак эллиптический 325х10 Ст20 ГОСТ 17379-01 исп. 2

В наличии

8050 тг

Колпачок эллиптический 325х10 09Г2С ГОСТ 17379-01 исп. 2

в складе

8050 KZT

Flance Plug 09G2S DU 450, RU 100 на других языках

. , Ру 100Заглушка фланцева 09Г2С Ду 450, Ру 100Заглушка фланцева 09Г2С Ду 450, Ру 100Покрытие фланца 09Г2С Ду 450, Ру 100Бушон на бриде 09Г2С Ду 450, Ру 100法兰塞 09G2S DU 450, RU 100přírubová Zátka 09G2S DU 450, RU 100plugue de Flange 09G2S DU 450, RU 100flanş Tapası 09G2S DU 450, RU 100TAPPO Flangiato 09G2S DU 450, RU 100 قاب 7 DU 450 ، 100 ف 100 ف 100 ف 100 ف 100 ف 100 ف 100 ف 100 ف 100 ف 100 ف 100 ف 100 ف 100 ف 100 ف 100 ف 100 ف 100 ف 100.

Фланцевая заглушка стальная гост: ГОСТ 12836-67 Заглушки фланцевые — Новые Технологии

Фланцевые заглушки ГОСТ 12836-67

Технические характеристики фланцевых заглушек:

Заглушка фланцевая ГОСТ 12836-67

Китайский производитель фланцев, клапан, поставщик фланцев из нержавеющей стали

Фланец из нержавеющей стали

фланцы из нержавеющей стали/шаровой кран

горячие продажи

Фланцы поковки из нержавеющей стали ANSI DIN

Профиль компании

Фотографии компании

Пошлите Ваше сообщение этому продавцу

Втулка фланцевая 09г2с ду 450, ру 100 в Алматы (интернет-магазин) Компания КМИ, ТОО | Купить Заглушка фланцевая 09Г2С Ду 450, Ру 100 Алматы (Казахстан)

Купить Заглушка фланцевая 09Г2С Ду 450, Ру 100 в Астане по цене производителя ТОО «Компания КМИ»

Вы можете купить Заглушку торцевую фланцевую 09Г2С Ду 450, Ру 100 по выгодной цене со склада и под заказ напрямую в ТОО Компания КМИ

Прочтите больше

Flance Plug 09G2S DU 450, RU 100 на других языках

Добавить комментарий Отменить ответ
