Заглушка фланцевая по АТК 24.200.02-90
Главная \ КАТАЛОГ ПРОДУКЦИИ \ Фланцы \ Заглушка фланцевая по АТК 24.200.02-90

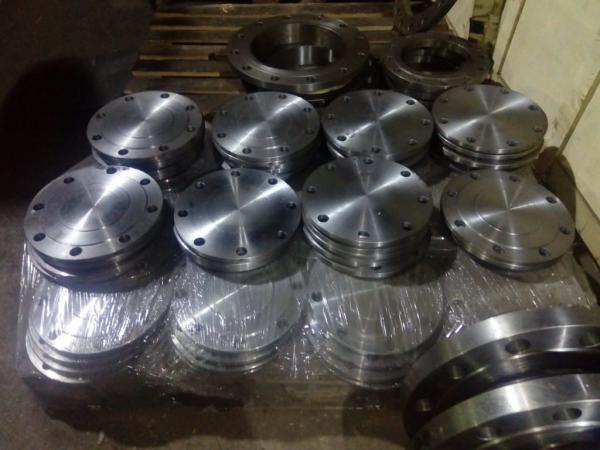

Заглушка фланцевая, или как её ещё называют — фланец глухой — это деталь трубопровода, предназначенная для перекрытия потока рабочей среды на конце трубопровода. Представляет из себя заглушка фланцевая стальная круглый диск с отверстиями по краям для болтов или шпилек. По сути, заглушки — это плоские фланцы по ГОСТ 12820-80, только без проходного отверстия в центре. Соединяются они с ответным фланцем при помощи болтового соединения.
Применяются фланцевые заглушки практически во всех отраслях жизнедеятельности человека: от хозяйственно-бытовых трубопроводов до промышленных газовых, нефтяных и химических. Используют такие заглушки при температуре от -70 до +650 и давлении до 1,6 МПа.
Производство фланцевых заглушек соответствует нормативно-техническому документу АТК 24.200.
02-90.
| Ду, мм | D,мм | b,мм | D1,мм | К-во отв. шт | Масса,кг |
| Ру 1,0 МПа (10 кгс/см²) | |||||
| 15 | 95 | 12 | 65 | 4 | 0,45 |
| 20 | 105 | 12 | 75 | 4 | 0,65 |
| 25 | 115 | 12 | 85 | 4 | 0,7 |
| 32 | 135 | 12 | 100 | 4 | 0,65 |
| 40 | 145 | 14 | 110 | 4 | 1,25 |
| 50 | 160 | 14 | 125 | 4 | 1,55 |
| 65 | 180 | 14 | 145 | 4 | 2,05 |
| 80 | 195 | 14 | 160 | 4 | 2,45 |
| 100 | 215 | 14 | 180 | 8 | 3 |
| 125 | 245 | 16 | 210 | 8 | 4,6 |
| 150 | 280 | 16 | 240 | 8 | 6,1 |
| 200 | 335 | 16 | 295 | 8 | 9,1 |
| 250 | 390 | 18 | 350 | 12 | 14,3 |
| 300 | 440 | 20 | 400 | 12 | 19,9 |
| 350 | 500 | 24 | 460 | 16 | 32 |
| 400 | 565 | 26 | 515 | 16 | 45 |
| 500 | 670 | 30 | 620 | 20 | 75 |
| 600 | 780 | 34 | 725 | 20 | 120 |
| 800 | 1010 | 42 | 950 | 24 | 245 |
| 1000 | 1220 | 50 | 1160 | 28 | 430 |
| 1200 | 1455 | 55 | 1380 | 32 | 675 |
| Ру 1,6 МПа (16 кгс/см²) | |||||
| 15 | 95 | 12 | 65 | 4 | 0,45 |
| 20 | 105 | 12 | 75 | 4 | 0,65 |
| 25 | 115 | 12 | 85 | 4 | 0,7 |
| 32 | 135 | 12 | 100 | 4 | 0,65 |
| 40 | 145 | 14 | 110 | 4 | 1,25 |
| 50 | 160 | 14 | 125 | 4 | 1,55 |
| 65 | 180 | 14 | 145 | 4 | 2,05 |
| 80 | 195 | 14 | 160 | 4 | 2,45 |
| 100 | 215 | 16 | 180 | 8 | 4 |
| 125 | 245 | 16 | 210 | 8 | 5 |
| 150 | 280 | 18 | 240 | 8 | 7 |
| 200 | 335 | 20 | 295 | 8 | 12 |
| 250 | 405 | 24 | 355 | 12 | 20 |
| 300 | 460 | 28 | 410 | 12 | 30 |
| 350 | 520 | 32 | 470 | 16 | 45 |
| 400 | 580 | 34 | 525 | 16 | 60 |
| 500 | 710 | 40 | 650 | 20 | 103 |
| 600 | 840 | 45 | 770 | 20 | 162 |
| 800 | 1020 | 52 | 950 | 24 | 300 |
| 1000 | 1255 | 63 | 1170 | 28 | 545 |
| 1200 | 1485 | 75 | 1390 | 32 | 925 |
Купить заглушки фланцевые из различных марок стали вы можете в компании ГидроСпецКом, а так же получить необходимую информацию о продукции, наличии и стоимости глухих фланцев вы можете, обратившись к нашим специалистам по телефону
Купить заглушки фланцевые по АТК 24.
200.02-90 с доставкой до объекта строительства в компании ГидроСпецКом.
Заглушки фланцевые стальная по АТК 24.200.02-90, ГОСТ 12836-67
Заглушки фланцевые, как правило, изготавливаются двумя методами: Первый – литьем, когда расплавленный металл заливается в форму, а после застывания, делается мех. обработка отлитой заготовки; Второй — резкой (газовой или плазменной) заготовки из листа металла, т.е. из цельного листа металла вырезается заготовка и затем обрабатывается на станке. Заглушки фланцевые, изготовленные методом литья более дешевые, т.к. при таком способе изготовления остается очень мало отходов, но всегда есть риск того, что внутри заглушки могут присутствовать воздушные полости, которые часто образовываются при таком методе, а значит такие заглушки менее надежные. При изготовлении методом резки из листа металла, остается много отходов, поэтому заглушки фланцевые, изготовленные таким методом, стоят дороже, но их качество выше, т.
к. отсутствует такой момент как образование воздушных полостей внутри заглушки. Поэтому если в трубопроводе предполагается высокое давление, то надежнее на данный трубопровод устанавливать заглушки фланцевые, изготовленные методом резки из листа металла. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят заглушки фланцевые:

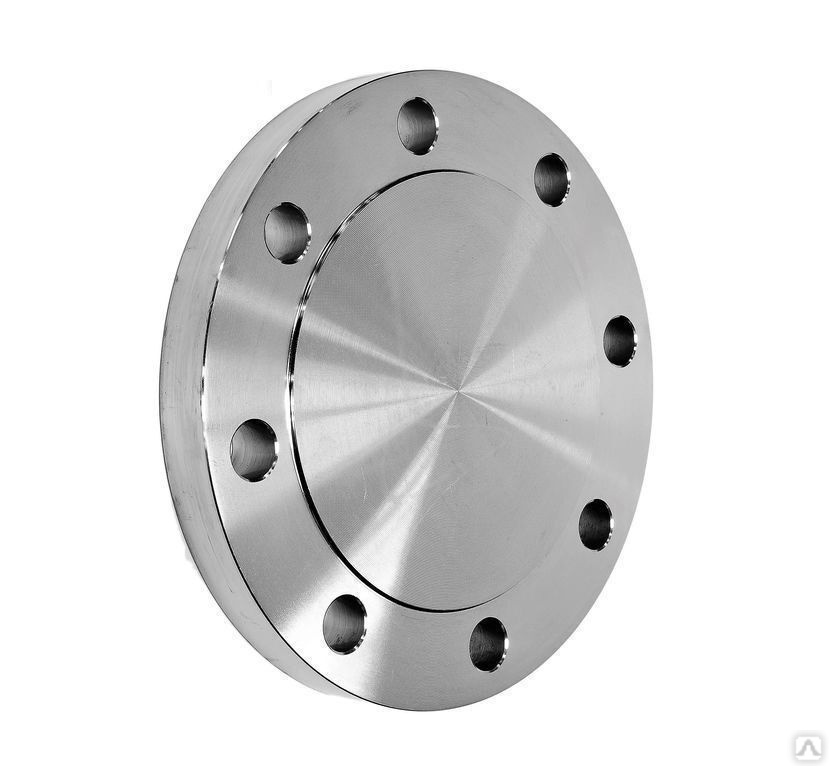

Заглушка фланцевая:
Как видно из схематичного изображения, приведенного выше, фланцевые заглушки представляют из себя деталь дисковой формы, которая по своей геометрии очень похожа на плоский фланец, только без центрального отверстия, поэтому заглушки фланцевые иногда называют “глухой фланец”. Заглушки фланцевые изготавливаются по АТК 24.200.02-90 (альбом типовых конструкций) и могут быть изготовлены в 5-ти различных исполнениях. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит каждое из 5-ти исполнений заглушек фланцевых:
Из вышеприведенных схематичных изображений видно, что Исполнение 1 – это заглушки фланцевые с соединительным выступом; Исполнение 2 – это заглушки фланцевые с выступом; Исполнение 3 – это заглушки фланцевые с шипом; Исполнение 4 – это заглушки фланцевые под прокладку овального сечения; Исполнение 5 – это заглушки фланцевые с впадиной;
Изначально, заглушки фланцевые изготавливались по ГОСТ 12836-67, который был введен в 1967 году, но в 1991 году ГОСТ 12836-67 было решено обновить и заменить на АТК 24.
200.02-90.
Заглушки фланцевые, в отличие от заглушек эллиптических, монтируются на трубопровод не с помощью сварки, а крепятся с помощью болтов или шпилек к фланцу, который в свою очередь уже приварен к трубе. Выбирая исполнение заглушки фланцевой, следует учитывать, с каким фланцем будет соединяться данная заглушка.
Фланцевые заглушки, в зависимости от своего исполнения, могут выдерживать давление от 0,6 МПа до 16МПа. В нижеприведенной таблице указаны виды заглушек фланцевых по АТК 24.200.02-90 поставляемые нашей компанией, а также характеристики данных заглушек:
Заглушки фланцевые по АТК 24.200.02-90:
| Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг |
|---|---|---|---|---|---|---|---|
| 10х0,6 | 0,3 | 600х0,6 | 74 | 150х1,6 | 7,1 | 600х2,5 | 196 |
| 15х0,6 | 0,4 | 800х0,6 | 160 | 200х1,6 | 10,4 | 800х2,5 | 390 |
| 20х0,6 | 0,5 | 1000х0,6 | 286 | 250х1,6 | 19 | 10х4,0 | 0,5 |
| 25х0,6 | 0,6 | 1200х0,6 | 455 | 300х1,6 | 26,4 | 15х4,0 | 0,6 |
| 32х0,6 | 1 | 200х1,0 | 9,2 | 350х1,6 | 37,3 | 20х4,0 | 0,8 |
| 40х0,6 | 1,1 | 250х1,0 | 14,4 | 400х1,6 | 54,3 | 25х4,0 | 1 |
| 50х0,6 | 1,3 | 300х1,0 | 20,1 | 450х1,6 | 66,2 | 32х4,0 | 1,6 |
| 65х0,6 | 1,7 | 350х1,0 | 29,3 | 500х1,6 | 99,2 | 40х4,0 | 1,8 |
| 80х0,6 | 2,3 | 400х1,0 | 41 | 600х1,6 | 153 | 50х4,0 | 2,2 |
| 100х0,6 | 2,8 | 450х1,0 | 48,9 | 800х1,6 | 295 | 65х4,0 | 3,1 |
| 125х0,6 | 4,4 | 500х1,0 | 64 | 1000х1,6 | 540 | 80х4,0 | 3,7 |
| 150х0,6 | 5,5 | 600х1,0 | 99,6 | 1200х1,6 | 886 | 100х4,0 | 5,8 |
| 200х0,6 | 8,3 | 800х1,0 | 231 | 200х2,5 | 16,2 | 125х4,0 | 8,8 |
| 250х0,6 | 11,6 | 1000х1,0 | 386 | 250х2,5 | 29,1 | 150х4,0 | 12,1 |
| 300х0,6 | 17,4 | 1200х1,0 | 676 | 300х2,5 | 36,8 | 200х4,0 | 22,1 |
| 350х0,6 | 22,1 | 65х1,6 | 2,5 | 350х2,5 | 58,3 | 250х4,0 | 38,4 |
| 400х0,6 | 30,6 | 80х1,6 | 3 | 400х2,5 | 81,4 | 300х4,0 | 55,2 |
| 450х0,6 | 41,8 | 100х1,6 | 3,6 | 450х2,5 | 95,5 | 350х4,0 | 79,7 |
| 400х4,0 | 118 | ||||||
| 500х0,6 | 49,7 | 125х1,6 | 4,8 | 500х2,5 | 450х4,0 | 126 | |
| 500х4,0 | 171 |
| Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг |
|---|---|---|---|---|---|---|---|
| 200х1,0 | 8,8 | 400х1,6 | 53,4 | 32х4,0 | 1,4 | 32х6,3 | 1,8 |
| 250х1,0 | 14 | 450х1,6 | 65,1 | 40х4,0 | 1,8 | 40х6,3 | 2,2 |
| 300х1,0 | 19,4 | 500х1,6 | 98 | 50х4,0 | 2,2 | 50х6,3 | 3 |
| 350х1,0 | 28,4 | 600х1,6 | 149 | 65х4,0 | 3 | 65х6,3 | 3,4 |
| 400х1,0 | 39,6 | 800х1,6 | 289 | 80х4,0 | 3,5 | 80х6,3 | 5,3 |
| 450х1,0 | 47,7 | 200х2,5 | 15,7 | 100х4,0 | 5,5 | 100х6,3 | 5,9 |
| 500х1,0 | 64,1 | 250х2,5 | 28,3 | 125х4,0 | 8,5 | 125х6,3 | 8,4 |
| 600х1,0 | 96 | 300х2,5 | 35,6 | 150х4,0 | 11,7 | 150х6,3 | 13,8 |
| 800х1,0 | 224 | 350х2,5 | 56,9 | 200х4,0 | 21,4 | 200х6,3 | 21,1 |
| 65х1,6 | 2,3 | 400х2,5 | 79,7 | 250х4,0 | 37,4 | 250х6,3 | 33,8 |
| 80х1,6 | 2,7 | 450х2,5 | 93,6 | 300х4,0 | 53,6 | 300х6,3 | 51,9 |
| 100х1,6 | 3,4 | 500х2,5 | 130 | 350х4,0 | 77,8 | 350х6,3 | 72,1 |
| 125х1,6 | 4,5 | 600х2,5 | 190 | 400х4,0 | 115 | 400х6,3 | 104 |
| 150х1,6 | 6,8 | 800х2,5 | 382 | 450х4,0 | 124 | 450х6,3 | 144 |
| 200х1,6 | 10 | 10х4,0 | 0,4 | 500х4,0 | 165 | 500х6,3 | 235 |
| 250х1,6 | 18,6 | 15х4,0 | 0,5 | 10х6,3 | 0,7 | 600х6,3 | 365 |
| 300х1,6 | 25,8 | 20х4,0 | 0,7 | 15х6,3 | 0,8 | ||
| 350х1,6 | 36,5 | 25х4,0 | 0,8 | 20х6,3 | 1,3 |
Ниже приведен пример условного обозначения заглушек фланцевых по АТК 24.
200.02-90:
Заглушка фланцевая, исполнения 1, с условным проходом 100мм, на давление 6,3МПа из стали марки 20:
Заглушка 1-100х63 ст.20 АТК 24.200.02-90
Заглушка фланцевая, исполнения 2, с условным проходом 350мм, на давление 1,6МПа из стали марки 12х18н10т:
Заглушка 2-350х16 ст.12х18н10т АТК 24.200.02-90
Таким образом, каждому исполнению фланцевых заглушек соответствует своя таблица, в которой прописаны все возможные размеры, а также характеристики заглушек фланцевых, изготовленных по этому исполнению. Таких таблиц, соответственно, пять. На нашем сайте представлены только 2 таблицы для наиболее часто потребляемых фланцевых заглушек – заглушек исполнения 1 и 2.
Пользуясь вышеприведенными таблицами на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в данных таблицах указан вес заглушек фланцевых по АТК 24.
200.02-90.
Наша компания может поставлять заглушки фланцевые по АТК 24.200.02-90 из различных марок стали, таких как: сталь 20 и 09г2с (заглушки фланцевые стальные), сталь 12х18н10т и 10х17н13м2т (заглушки фланцевые нержавеющие), сталь 15х5м (заглушки фланцевые жаропрочные) и д.р.
Помимо российских нормативных документов, наша компания поставляет заглушки фланцевые, изготовленные по американским стандартам: ANSI B16.5 и ANSI B16.47.
На все
фланцевые заглушки, поставляемые нашей компанией, выдаются паспорта качества, разрешение на применение, а также сертификат соответствия.Возможно изготовление заглушек фланцевых других диаметров и из других марок стали, а также по чертежам и эскизам заказчика.
Если у вас остались вопросы, связанные с заглушками фланцевыми, то Вы можете задать их менеджерам нашей компании по электронной почте soiuzdsk@mail.ru или по телефону +7 (343)361 2377
Изготавливаемая продукция: Заглушки фланцевые
