Так как же определить, какие фланцы подходят для этой задачи, а какие нет?

Фланцы часто классифицируют по их способности выдерживать температуру и давление.

Обозначается номером и суффиксом «#», «lb» или «class». Эти суффиксы взаимозаменяемы, но будут различаться в зависимости от региона или поставщика.

Общие классификации включают в себя:

• 150#
• 300#
• 600#
• 900#
• 1500#
• 2500#

Точные давление и температурное давление и температурное давление и температурное давление и температурное давление и температурное давление, будет целостным. и размер фланца. Единственная константа заключается в том, что во всех случаях номинальное давление уменьшается с повышением температуры.

Для облегчения сравнения фланцы подпадают под глобальные стандарты, установленные Американским обществом инженеров-механиков (ASME) — ASME B16.5 и B16.47.

Если вы пытаетесь заменить или проверить существующие детали, все фланцы должны иметь маркировку — обычно по внешнему периметру — для облегчения процесса.

Эти маркеры также следуют строгому порядку:

• Логотип производителя или код
• Код материала ASTM
• Марка материала
• Класс эксплуатации (класс давления-температуры)
• Размер
• Толщина (График)
• Номер плавки
• Специальные обозначения, если таковые имеются, например, QT для закалки и отпуска W для ремонта с помощью сварки

Это руководство предлагает прочную основу для изучения основ конструкции фланцев и способов выбора идеального фланца для вашей трубопроводной системы. Однако при наличии широкого ассортимента фланцев из нержавеющей стали и фланцев из других материалов невозможно перечислить все конфигурации, детали или соображения.

Если у вас возникнут вопросы, технические специалисты по продажам Unified Alloys готовы помочь. Обслуживая отрасли промышленности и предприятия в Северной Америке и Канаде более 40 лет, мы понимаем сложности трубопроводов из сплавов и потребности вашей отрасли. Позвоните нам сегодня, чтобы получить дополнительную информацию и найти идеальный фланец, трубопровод и компоненты для вашего следующего проекта.

Руководство по выбору трубных фланцев: типы, характеристики, области применения

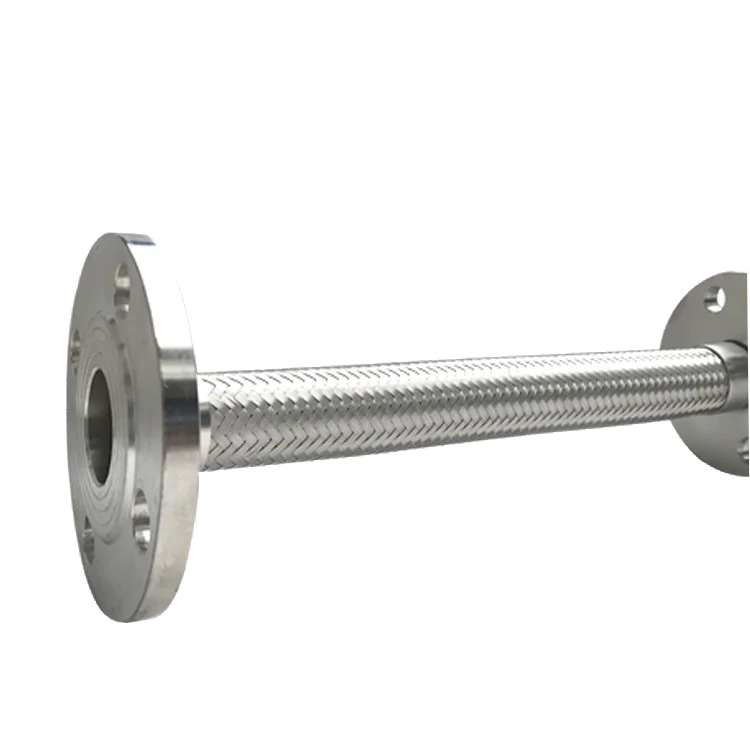

Трубные фланцы представляют собой выступающие закраины, кромки, ребра или манжеты, используемые для соединения двух труб или между трубой и любым типом фитинга или компонента оборудования. Фланцы труб используются для демонтажа трубопроводных систем, временных или мобильных установок, переходов между разнородными материалами и соединений в средах, не подходящих для склеивания растворителем.

Фланцы представляют собой относительно простые механические соединители, которые успешно используются для трубопроводов высокого давления. Они хорошо изучены, надежны, экономичны и легко доступны у широкого круга поставщиков. Кроме того, несущая способность фланцев значительна по сравнению с другими механическими соединителями. Это важная характеристика для систем, в которых происходит выпячивание трубы или боковое изгибание из-за колебаний температуры и давления (например, глубоководные трубопроводы). Фланцы могут быть разработаны для удовлетворения широкого спектра требований, таких как устойчивость к высоким температурам и коррозии.

Эксплуатация

Фланцы труб имеют заподлицо или плоские поверхности, перпендикулярные трубе, к которой они присоединяются. Две из этих поверхностей механически соединяются с помощью болтов, манжет, клея или сварки.

В этом видеоролике показана схема фланцевого соединения с использованием болтов.

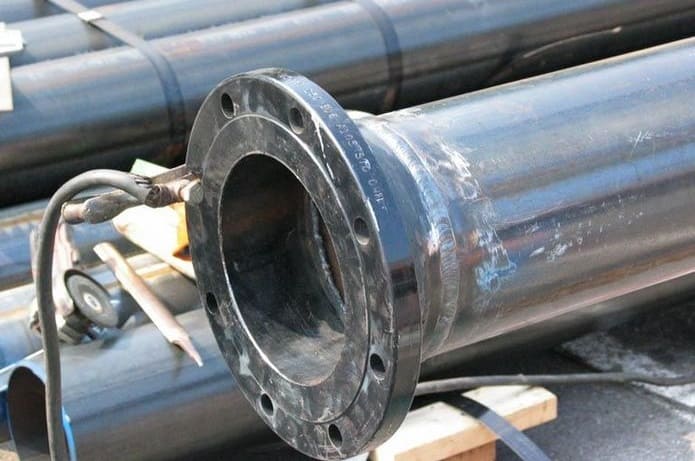

Обычно фланцы крепятся к трубам с помощью сварки, пайки или резьбы.

Сварка соединяет материалы путем плавления заготовок и добавления присадочного материала. Для прочных соединений под высоким давлением из аналогичных материалов сварка является наиболее эффективным методом фланцевого соединения. Большинство трубных фланцев предназначены для приваривания к трубам.

Пайка используется для соединения материалов путем расплавления присадочного металла, который затвердевает и действует как соединитель. Этот метод не расплавляет заготовки и не вызывает термических деформаций, что обеспечивает более жесткие допуски и чистые соединения. Его также можно использовать для соединения очень разнородных материалов, таких как металлы и металлизированная керамика.

Резьбовое соединение применяется к фланцам и трубам, чтобы соединения можно было свинчивать таким же образом, как гайки или болты.

Хотя способ крепления может быть отличительной чертой, существуют и другие соображения, более важные при выборе фланца трубы. Факторы, которые промышленный покупатель должен учитывать в первую очередь, — это физические характеристики фланца, тип, материал и рабочие характеристики, наиболее подходящие для применения.

Физические характеристики

Прежде всего, фланец должен соответствовать трубе или оборудованию, для которого он предназначен. Физические характеристики фланцев труб включают размеры и расчетные формы.

Размеры фланцев

Для правильного определения размера фланцев необходимо указать физические размеры.

• Внешний диаметр (OD) — это расстояние между двумя противоположными кромками поверхности фланца. Это может
• Толщина относится к толщине прикрепляемого внешнего обода и не включает часть фланца, удерживающую трубу.
• Диаметр окружности болта — это длина от центра отверстия под болт до центра противоположного отверстия.
• Размер трубы соответствует размеру трубы фланца трубы, обычно изготавливается в соответствии с принятыми стандартами. Обычно он указывается двумя безразмерными числами, номинальным размером трубы (NPS) и графиком (SCH).
• Номинальный размер отверстия — это внутренний диаметр фланцевого соединителя. При изготовлении и заказе любого типа трубного соединителя важно, чтобы размер отверстия детали соответствовал размеру отверстия сопрягаемой трубы.

Поверхности фланцев

Поверхности фланцев могут быть изготовлены в соответствии с большим количеством нестандартных форм на основе проектных требований. Вот некоторые примеры:

• Квартира
• Выступ (RF)
• Кольцевое соединение (RTJ)
• Канавка под уплотнительное кольцо

Типы трубных фланцев

Трубные фланцы можно разделить на восемь типов в зависимости от конструкции. Эти типы бывают глухими, внахлестку, с отверстием, редукционными, накладными, приварными враструб, с резьбой и приварной горловиной.

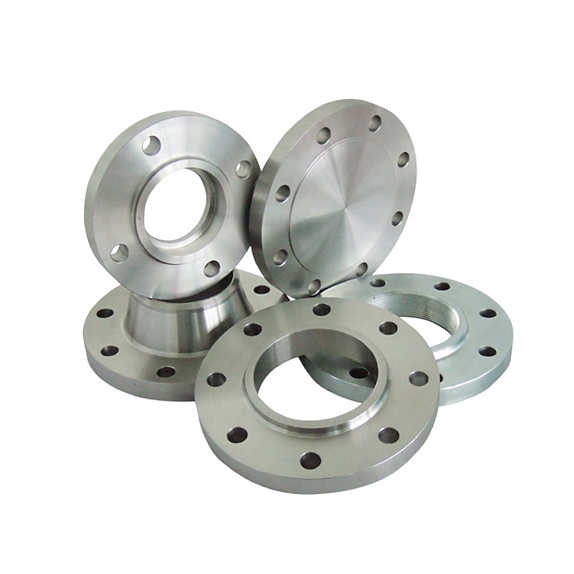

Глухие фланцы представляют собой круглые пластины без центральной фиксации, используемые для закрытия концов труб, клапанов или оборудования. Они помогают обеспечить легкий доступ к линии после ее герметизации. Их также можно использовать для проверки давления потока. Глухие фланцы изготавливаются для стандартных труб всех размеров при более высоком номинальном давлении, чем другие типы фланцев.

Глухой фланец. Изображение предоставлено: thepipefittings. com

Фланцы с соединением внахлестку используются на трубопроводах, оснащенных трубой с соединением внахлестку или патрубками с соединением внахлестку. Они могут вращаться вокруг трубы, что упрощает выравнивание и сборку отверстий под болты даже после завершения сварки. Из-за этого преимущества фланцы с соединением внахлест используются в системах, требующих частой разборки фланцев и трубы. Они похожи на вставные фланцы, но имеют радиус закругления на отверстии и на поверхности для размещения внахлестку вставного конца. Номинальные значения давления для фланцев с соединением внахлестку низкие, но выше, чем для накладных фланцев.

Типовой фланец с соединением внахлестку. Изображение предоставлено: thepipefittings.com

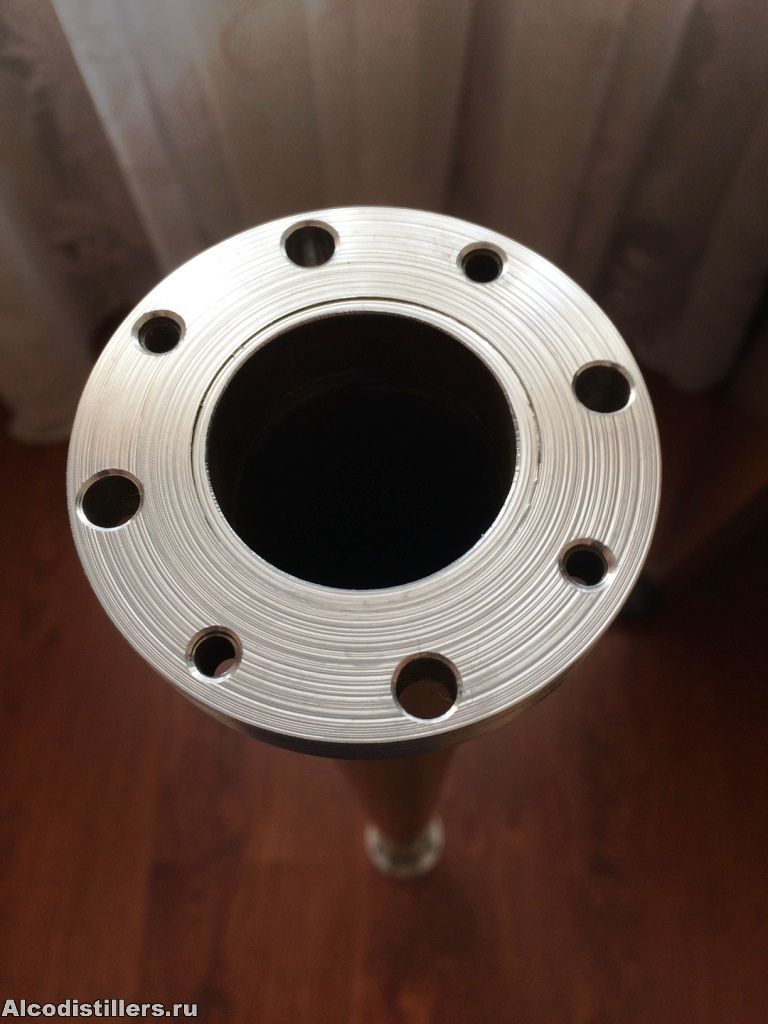

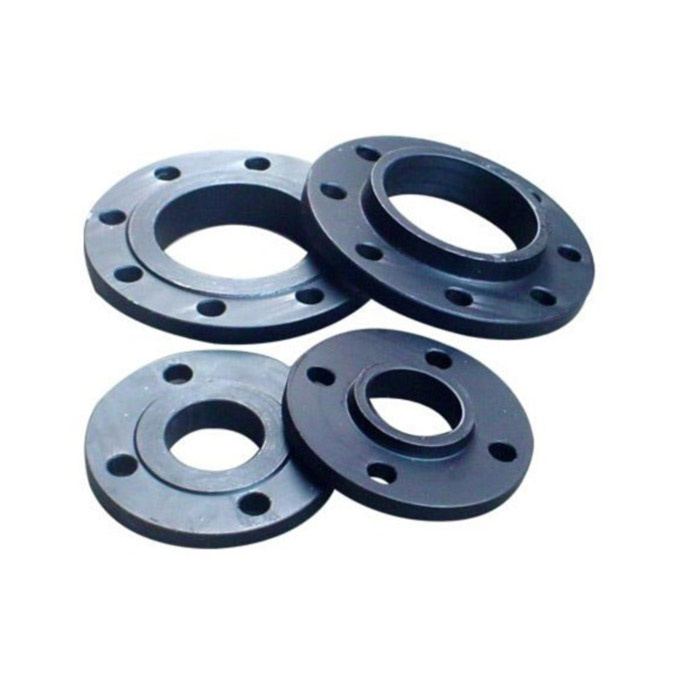

Накладные фланцы предназначены для надевания на конец трубы, а затем привариваются на месте. Они обеспечивают простую и недорогую установку и идеально подходят для приложений с более низким давлением.

Стандартный вставной фланец. Изображение предоставлено: thepipefittings.com

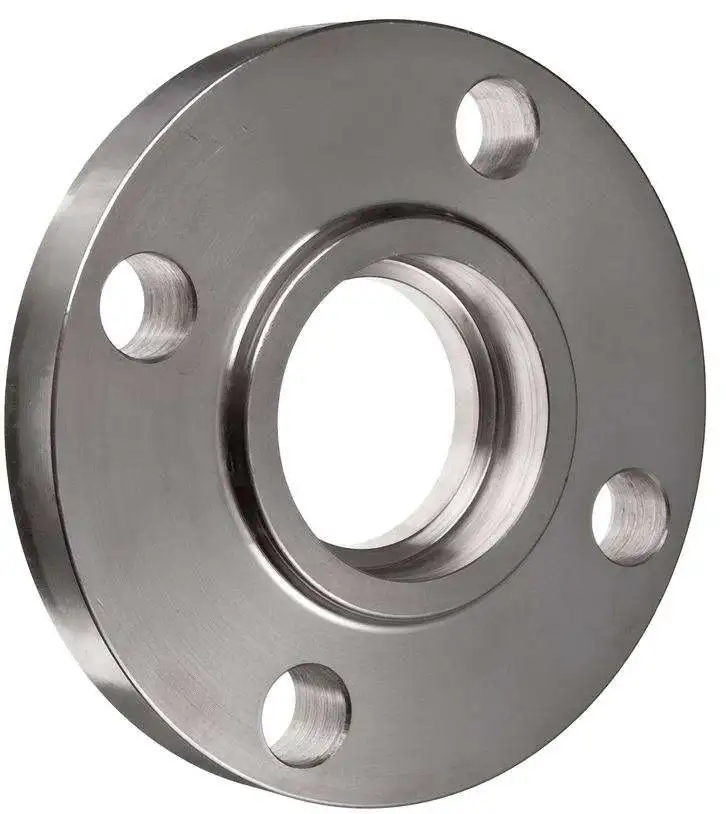

Сварка враструб 9Фланцы 0004 идеально подходят для небольших трубопроводов высокого давления. Их изготовление похоже на изготовление накладных фланцев, но конструкция внутреннего кармана обеспечивает гладкий канал и лучший поток жидкости. При внутренней сварке эти фланцы также имеют усталостную прочность на 50% выше, чем накладные фланцы с двойной сваркой.

Схема типового приварного фланца | Изображение предоставлено: thepipefittings.com

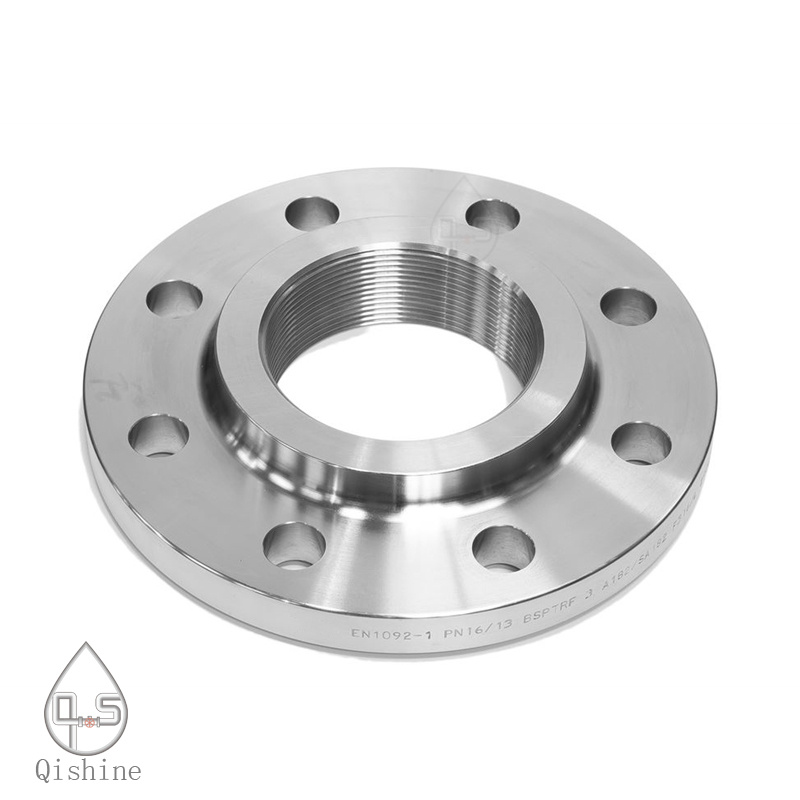

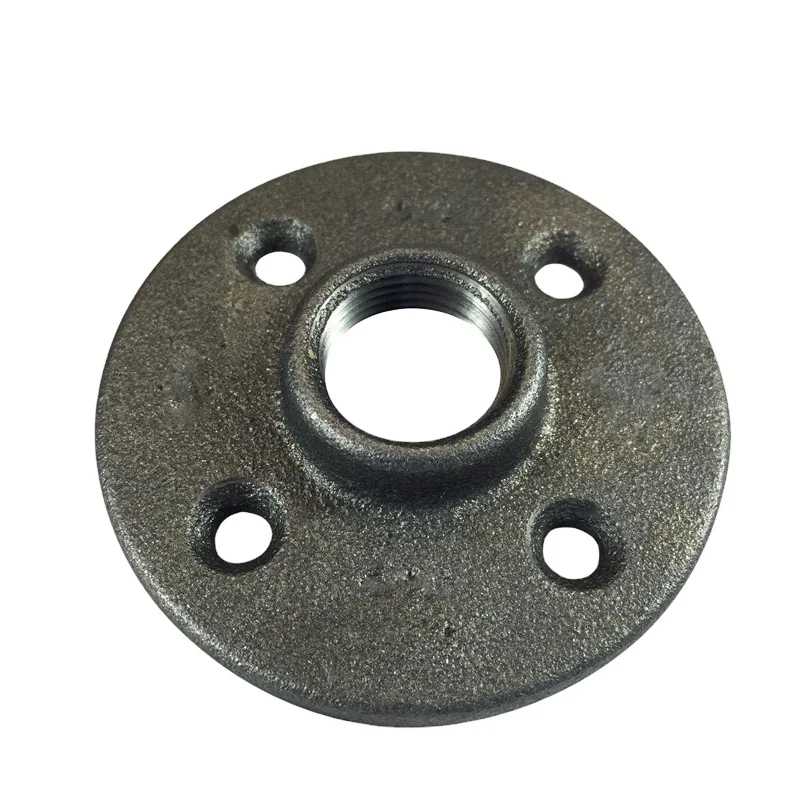

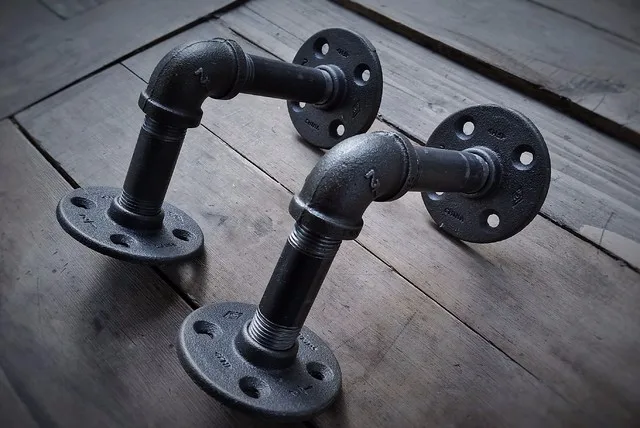

Резьбовые фланцы представляют собой специальные типы трубных фланцев, которые можно прикрепить к трубе без сварки. Они имеют резьбу в отверстии, чтобы соответствовать наружной резьбе на трубе, и имеют коническую форму, чтобы создать уплотнение между фланцем и трубой. Уплотнительные сварные швы также могут использоваться вместе с резьбовыми соединениями для дополнительного усиления и герметизации. Их лучше всего использовать для небольших труб и низкого давления, и их следует избегать при больших нагрузках и высоких крутящих моментах.

Типовой фланец с резьбой | Изображение предоставлено: thepipefittings.com

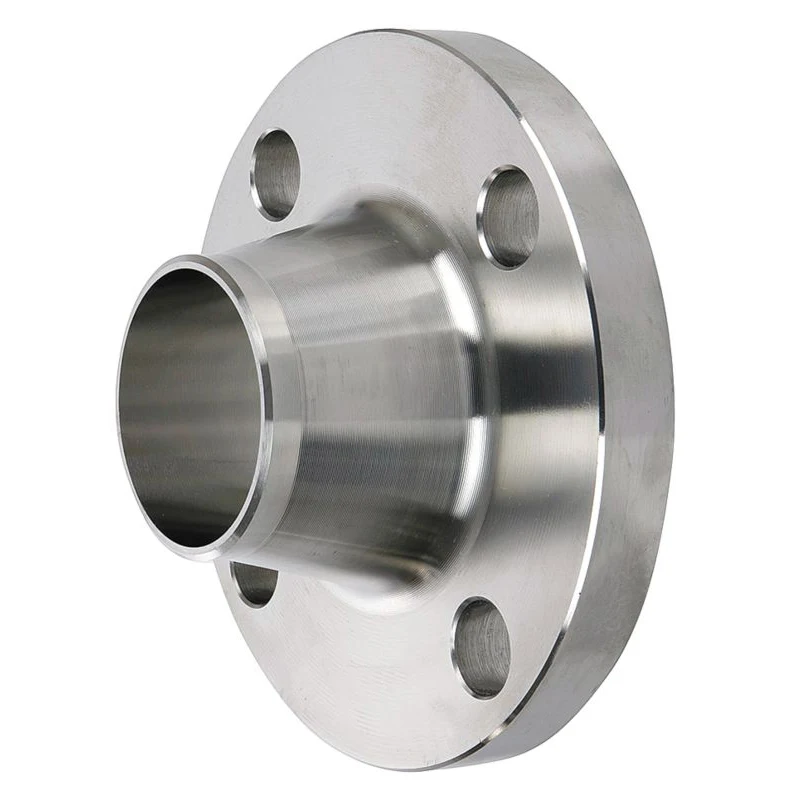

Приварная горловина Фланцы имеют длинную коническую ступицу и используются для приложений высокого давления. Коническая ступица передает нагрузку с фланца на саму трубу и обеспечивает усиление прочности, противодействующее выпуклости.

Стандартный приварной фланец | Изображение предоставлено: thepipefittings.com

Обзор и сравнение типов трубных фланцев по допустимому давлению, подходящим размерам труб, применению или преимуществам.

Особые конструкции фланцев

Некоторые типы фланцев могут иметь специальные функции, такие как уменьшение размера или установка отверстия.

Диафрагма Фланцы используются вместо стандартных фланцев, чтобы на фланец можно было установить диафрагму. Держатели диафрагмы встроены во фланцы для установки соединений расходомера. Эти счетчики используются для измерения скорости потока через систему в этой точке.

Типовой фланец с диафрагмой | Изображение предоставлено: thepipefittings.com

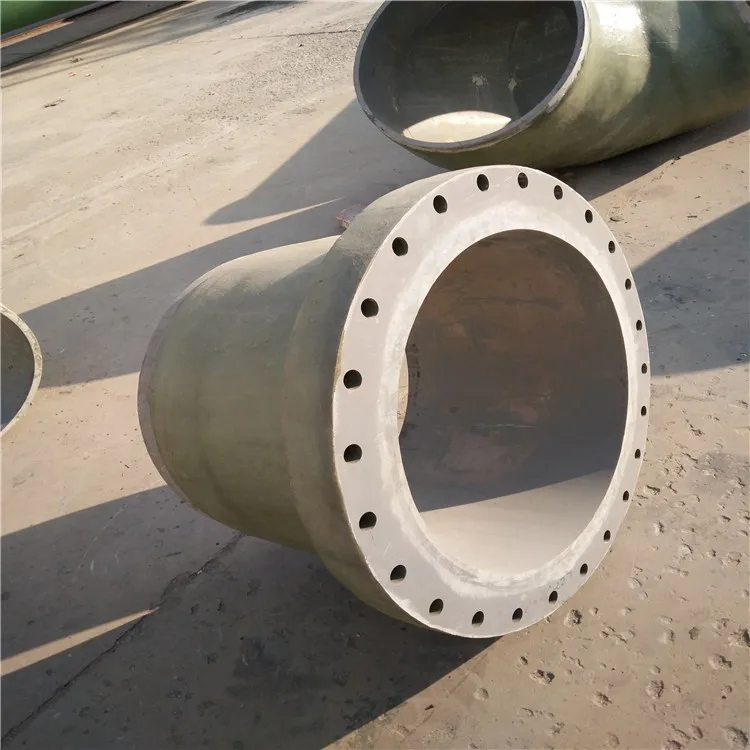

Переходные фланцы используются вместо стандартных фланцев, чтобы обеспечить возможность изменения размера трубы. Фланец состоит из одного заданного диаметра с меньшим диаметром отверстия. За исключением размеров отверстия и ступицы, переходной фланец имеет размеры большего диаметра трубы. Приварная горловина, накидные и резьбовые фланцы могут быть редукционными и считаются экономичным средством для перехода на другой размер трубы.

Различные переходные фланцы и типовая схема поперечного сечения. Изображение предоставлено: thepipefittings.com

Материалы конструкции

Фланцы труб могут быть изготовлены из различных материалов в зависимости от материала трубопровода и требований применения. Выбор зависит от таких факторов, как коррозия окружающей среды, рабочая температура, давление потока и экономичность. Некоторые из наиболее распространенных материалов включают углеродистую сталь, легированную сталь, нержавеющую сталь, чугун, медь и ПВХ.

Углеродистая сталь — это сталь, легированная в основном углеродом. Он имеет высокую твердость и прочность, которые увеличиваются с содержанием углерода, но снижают пластичность и температуру плавления. Для получения дополнительной информации об углеродистых и легированных сталях посетите раздел «Углеродистые и легированные стали» на сайте Engineering360.

Легированная сталь – это сталь, легированная одним или несколькими элементами, которые улучшают или изменяют свойства стали. Обычные сплавы включают марганец, ванадий, никель, молибден и хром. Легированные стали различаются по стандартным маркам. Для получения конкретной информации об отдельных типах легирующих элементов посетите раздел «Металлы и сплавы» на сайте Engineering360.

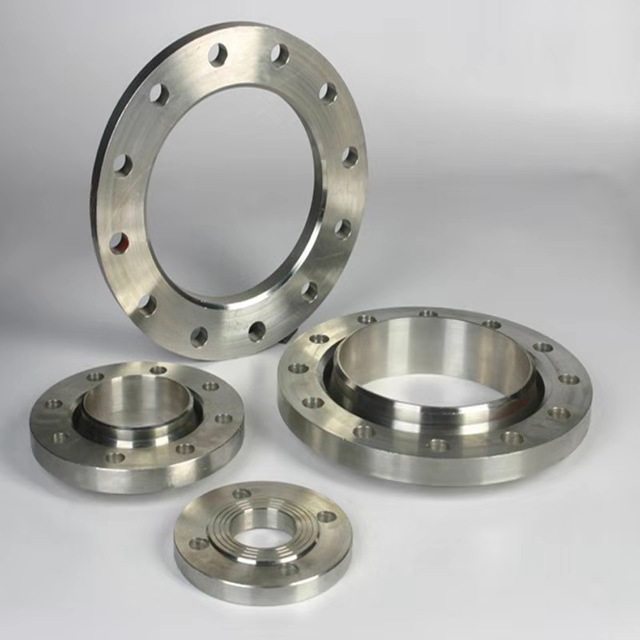

Нержавеющая сталь – это сталь, легированная хромом в количестве более 10%. Благодаря хрому нержавеющая сталь обладает гораздо более высокой коррозионной стойкостью, чем углеродистая сталь, которая легко ржавеет под воздействием воздуха и влаги. Это делает нержавеющую сталь более подходящей для агрессивных сред, где также требуется высокая прочность. Для получения дополнительной информации о сплавах из нержавеющей стали посетите раздел «Сплавы из нержавеющей стали» на сайте Engineering360.

Чугун представляет собой сплав железа с углеродом, кремнием и рядом других сплавов. Кремний вытесняет углерод из железа, образуя слой черного графита на внешней стороне металла. Чугуны обладают хорошей текучестью, литьем, обрабатываемостью и износостойкостью, но имеют тенденцию быть несколько хрупкими с низкими температурами плавления. Для получения дополнительной информации о чугунах посетите раздел «Чугуны» на сайте Engineering360.

Алюминий — ковкий, пластичный металл с низкой плотностью и средней прочностью. Обладает лучшей коррозионной стойкостью, чем обычные углеродистые и легированные стали. Он наиболее полезен при изготовлении фланцев, требующих как прочности, так и малого веса. Для получения дополнительной информации об алюминии посетите раздел «Алюминий и алюминиевые сплавы» на сайте Engineering360.

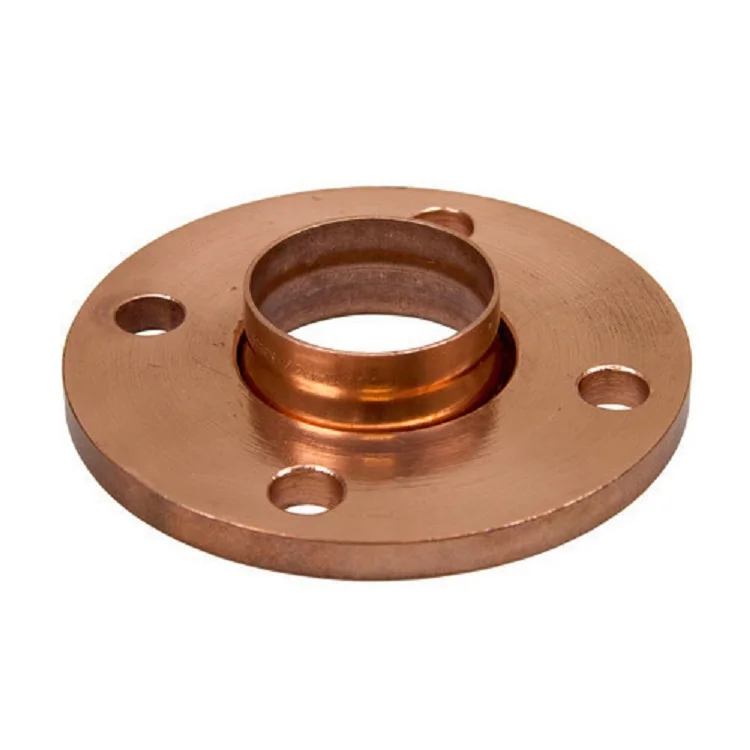

Латунь представляет собой сплав меди и цинка, часто с дополнительными элементами, такими как свинец или олово. Он характеризуется хорошей прочностью, отличной пластичностью при высоких температурах, разумной пластичностью при низких температурах, хорошей проводимостью, отличной коррозионной стойкостью и хорошими свойствами подшипника. Для получения дополнительной информации о латуни и других медных сплавах посетите раздел Медь, латунь и бронзовые сплавы на сайте Engineering360.

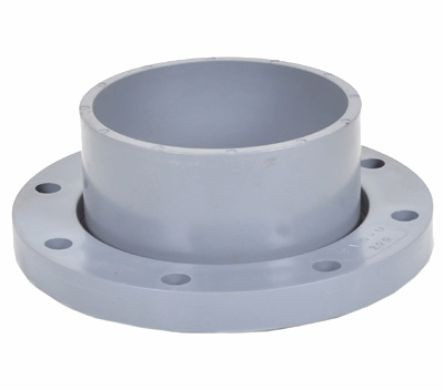

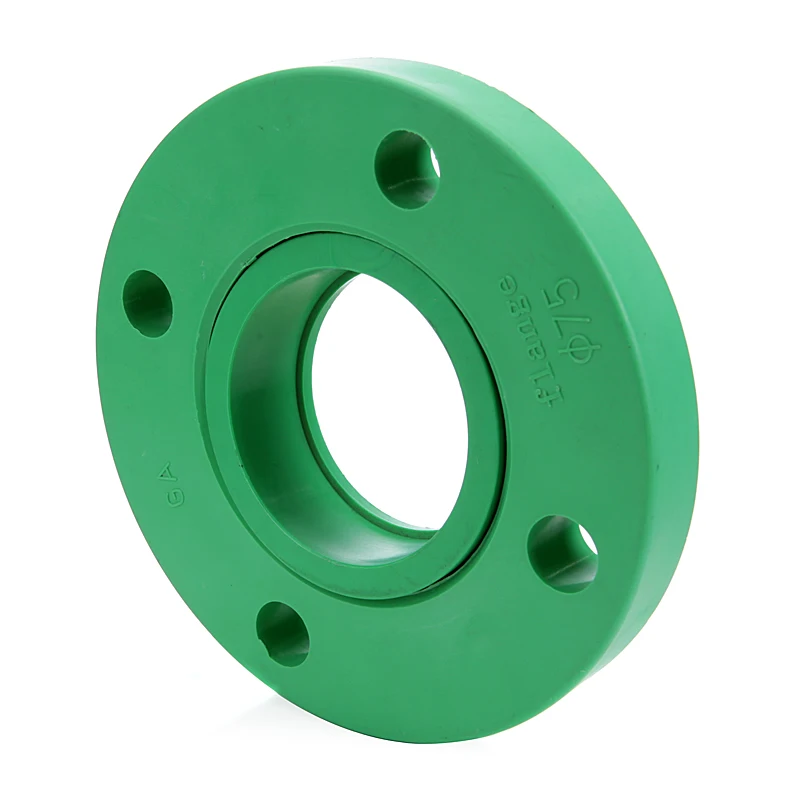

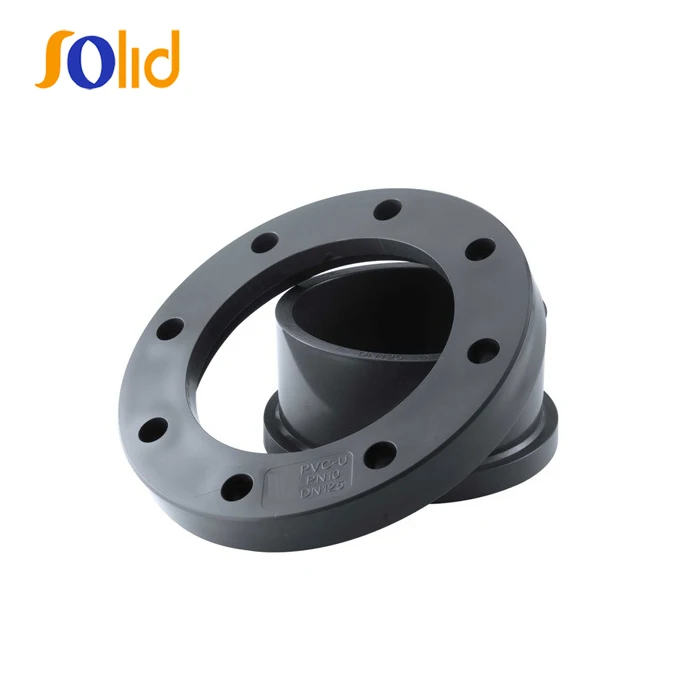

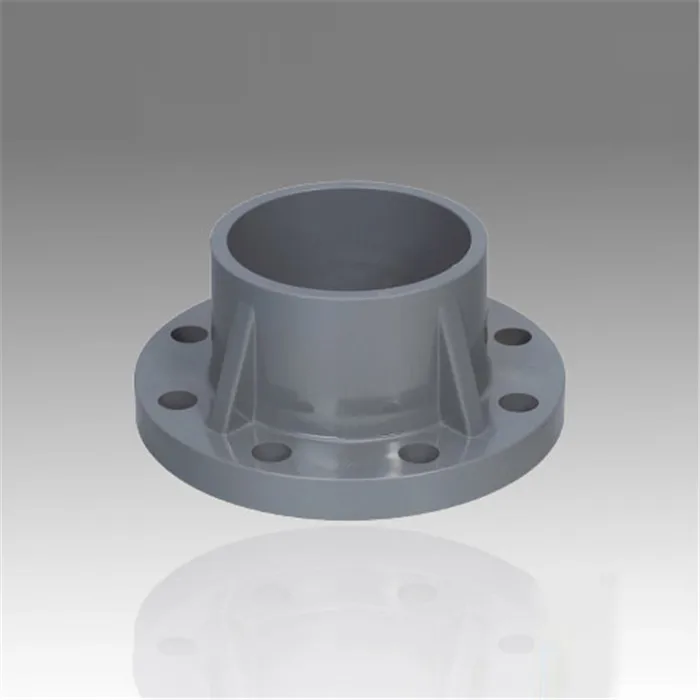

ПВХ или поливинилхлорид — это термопластичный полимер, недорогой, прочный и простой в сборке. Он устойчив как к химической, так и к биологической коррозии. Добавляя пластификаторы, его можно сделать более мягким и гибким.

Рабочие характеристики

Рабочие характеристики — это характеристики фланца, которые могут зависеть от ряда других факторов, но, тем не менее, их важно учитывать. Эти свойства включают вес, простоту сборки и долговечность.

Вес — масса или вес фланца. Это зависит от размера и плотности материала. Промышленные покупатели должны учитывать прочность трубы или трубных опор при работе с фланцами большого размера или высокой плотности, чтобы обеспечить надлежащую поддержку веса.

Простота сборки является качественным показателем эффективности процесса сборки и разборки. Для приложений, где фланец используется в качестве временного крепления или крепления, простота установки и время демонтажа могут быть очень важными.

Долговечность — это прочность или ударная вязкость фланца трубы под нагрузкой или давлением. Долговечность зависит от совместимости конструкции фланца с трубой и прочности материала. Фланцы, работающие при высоком давлении, для эффективной работы требуют прочных уплотнений. Изделия с фланцами для труб обычно имеют номинальное давление, определяющее максимальное давление, на которое рассчитан фланец.

Ссылки

A.R.I. Принадлежности для управления потоком — номинальный размер трубы

Трубные фитинги и фланцы — Трубные фланцы

Береговой фланец — Трубные фланцы

Изображение предоставлено:

George Fisher Piping Systems | Технология материалов Sandvik | British Metrics

Прочитать мнение пользователя о трубных фланцах

Фланцы Общие сведения. Какие фланцы используются в нефтехимической промышленности

Фланец — это метод соединения труб, клапанов, насосов и другого оборудования в трубопроводную систему. Он также обеспечивает легкий доступ для очистки, осмотра или модификации. Фланцы обычно привариваются или привинчиваются. Фланцевые соединения изготавливаются путем соединения болтами двух фланцев с прокладкой между ними для обеспечения уплотнения.

Таким образом, в правильном заказе поставщику должны быть указаны два стандарта. 1 | OD — Ø168,3 | L — Ø22,4 | ID — Ø154. 1 | G — Ø215,9 | К — Ø241,3 | D — Ø279,4 | Б — 25,4 | Н — 88,9 | RF Высота — 1,6

Вышеупомянутый фланец имеет 8 отверстий под болты и сварную фаску 37,5 градусов (красный кружок). Все указанные размеры указаны в миллиметрах. Выступ (RF) указывать не нужно, поскольку согласно ASME B16.5 каждый фланец стандартно поставляется с выступом. Только другая конструкция (кольцевое соединение (RTJ), Плоская поверхность (FF) и т. д. должны быть указаны.

Болтовые фланцевые соединения

Болтовые фланцевые соединения представляют собой сложную комбинацию многих факторов (фланец, болты, прокладки, технологический процесс, температура, давление, среда). Все эти различные элементы взаимосвязаны и зависят друг от друга для достижения успешного результата.
Надежность фланцевого соединения в решающей степени зависит от грамотного контроля процесса изготовления соединения.

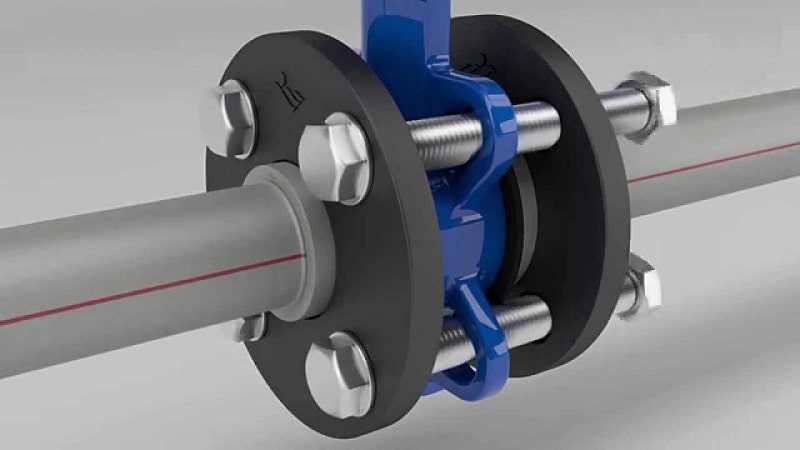

Типичное болтовое фланцевое соединение

Цитата из книги Джона Х. Бикфорда «Введение в конструкцию и поведение болтовых соединений»..
Вся важная сила смыкания, которая скрепляет соединение и без которого не было бы соединения, не создается ни хорошим проектировщиком соединений, ни высококачественными деталями. Она создается механиком на стройплощадке с использованием тех инструментов, процедур и условий труда, которые мы ему предоставили. И далее. сборка. Поэтому для нас очень важно понять этот процесс.

Уже несколько лет промышленность признает важность установки и сборки.
В Европе особое внимание уделялось тому, чтобы выполнение соединений выполнялось обученными и аттестованными специалистами, что привело к публикации европейского технического стандарта TS EN 1591, часть 4. Этот стандарт применим к специалистам по болтовым соединениям и их руководителям. , ответственные инженеры, которые разбирают, собирают и затягивают болтовые соединения любой формы критически важных систем под давлением.

Стандарт обеспечивает методологию обучения и оценки техников, занимающихся изготовлением и разборкой фланцевых соединений, и может рассматриваться как аналог обучения, необходимого для сварщиков, работающих с сосудами высокого давления. Его публикация демонстрирует важность компетентного контроля процесса соединения для обеспечения герметичности фланца.

Прокладка является лишь одной из многих причин, по которым болтовое фланцевое соединение может протекать.
Даже когда все сложные взаимосвязанные компоненты фланцевого соединения с болтовым соединением работают в идеальной гармонии, единственным наиболее важным фактором, ведущим к успеху или неудаче этого фланцевого соединения с болтовым соединением, будет внимание, уделяемое лицом, выполняющим монтаж, правильной процедуре установки и сборки. прокладка. Если все сделано правильно, сборка будет оставаться без утечек в течение ожидаемого срока службы.

Есть еще ряд специальных фланцев, таких как..

Отверстие фланца

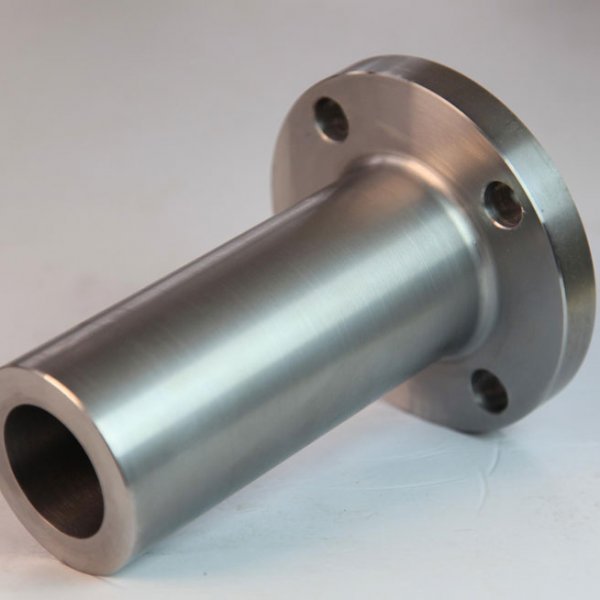

Фланец с длинной приварной шейкой

Расширительный фланец

Фланец Nipo

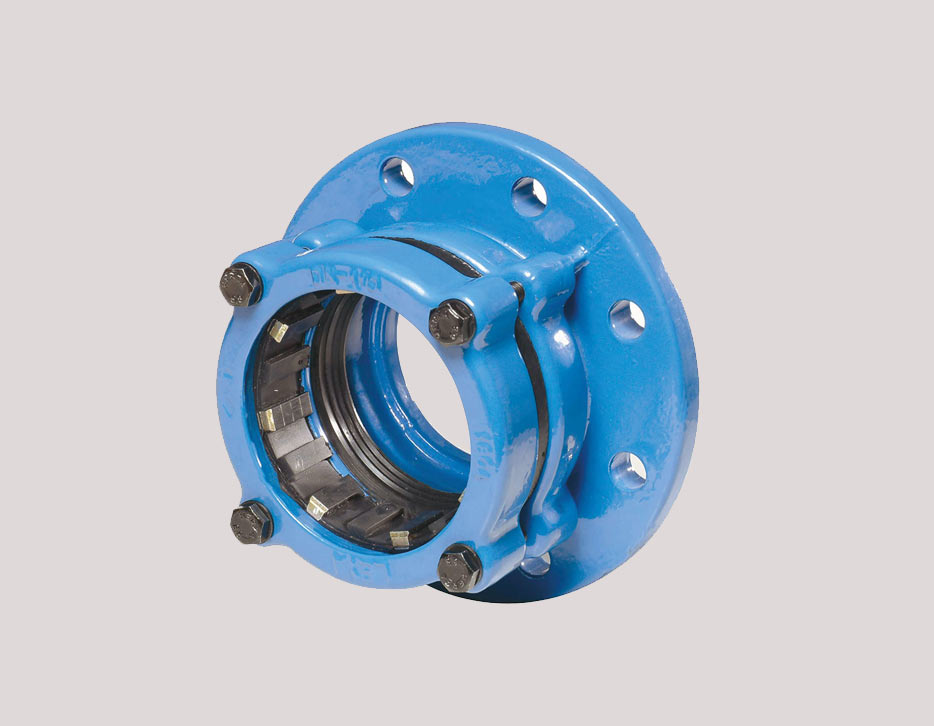

Переходной фланец

Фланец подкладки

Подробную информацию об этих специальных предложениях вы найдете в меню Фланцы

Примечания автора. ..

Фланцевые соединения в сравнении со сварными соединениями можно использовать фланцевые соединения.

На строящемся заводе принято минимизировать фланцевые соединения, поскольку для соединения двух отрезков трубы требуется всего один сварной шов. Это экономит затраты на два фланца, прокладку, шпильки, второй сварной шов, стоимость неразрушающего контроля для второго сварного шва и т. д.

Некоторые другие недостатки фланцевых соединений..

• Каждое фланцевое соединение может протекать (некоторые люди утверждают, что фланцевое соединение никогда не обеспечивает 100-процентную герметичность).
• Фланцевые трубопроводные системы требуют гораздо больше места (подумайте только о стеллаже для труб).
• Изоляция фланцевых трубопроводных систем стоит дороже (специальные фланцевые заглушки).

Конечно, фланцевые соединения имеют большие преимущества; некоторые примеры..

• Новая линия может содержать несколько катушек труб и может быть изготовлена ​​в мастерской.
• Эти катушки труб могут быть собраны на заводе без необходимости сварки.
• NDO (рентгеновское, гидроиспытание и т.д.) на заводе не требуется, т.к. это делается в мастерской.
• Пескоструйная обработка и покраска на заводе не нужны, т.к. даже это было сделано в мастерской
  (нужно устранять только повреждения краски при монтаже).

Как и во многих вещах, у всего есть свои плюсы и минусы.

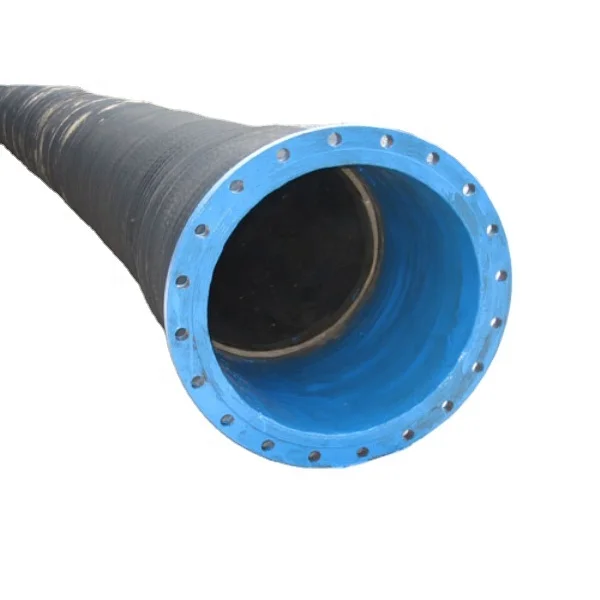

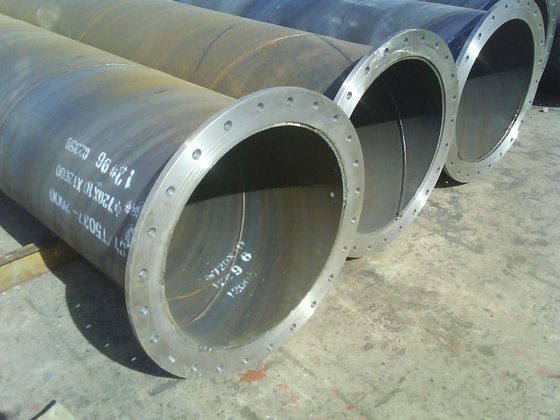

Фланцевая труба – трубопроводная продукция

СОЕДИНИТЕЛЬНАЯ ТРУБА

Описание продукта

Соединение AMERICAN Fastite размером от 4 до 64 дюймов представляет собой гибкое соединение компрессионного типа с резиновым кольцом, широко используемое в подземных работах для воды, сточных вод или других жидкостей. Обладает проверенными качествами долговечности и высокой прочности, присущими трубам, изготовленным центробежным способом в соответствии с AWWA C151. Кроме того, эта значительная АМЕРИКАНСКАЯ разработка, надежное соединение вставного типа с одинарной прокладкой, отвечающее требованиям AWWA C111, обеспечивает покупателю более низкую стоимость соединения и экономию времени при установке.

Соединительная труба Fastite обеспечивает исключительную прочность и гибкость и широко используется инженерами, подрядчиками и коммунальными службами с 1950-х годов. Для дополнительной гибкости во время строительства и для возможного устранения изгибов допустимое отклонение в 5° является стандартным для всех размеров до 30 дюймов, предлагая смещение 21 дюйм при длине трубы 20 футов. Свободное отклонение также может быть обеспечено в трубах большего диаметра со стандартными и специальными раструбами Fastite.

Запатентованное соединение AMERICAN Fastite включает в себя множество передовых конструктивных особенностей и рассчитано на рабочее давление воды 350 фунтов на квадратный дюйм. Трубопроводы из ВЧШГ с этим соединением одобрены для использования в особых условиях при более высоком давлении. Гнездо, научно разработанное с двумя выемками для прокладок и разделительной опорой, изготовлено с жесткими допусками, так что прокладка самоцентрируется, надежно фиксируется и плотно сжимается для постоянного, герметичного и безотказного соединения. Герметичное соединение Fastite, герметичное в условиях вакуума и внешнего давления, становится еще более герметичным при приложении внутреннего давления благодаря специально разработанной клиновидной поверхности в раструбе.

Отверстие раструба соединения Fastite слегка скошено для облегчения входа конца трубы; расклешенная конструкция гнезда допускает свободный изгиб сустава. Гладкий конец трубы сужается или закругляется для облегчения входа в раструб и самоцентрирования в прокладке. При разрезании трубы в полевых условиях гладкий конец можно легко скосить и сгладить с помощью переносного шлифовального круга или другого подходящего приспособления. На гладком конце соединительной трубы AMERICAN Fastite нанесена полоса для визуального контроля выравнивания соединения и обеспечения правильной установки.

Описание продукта

Механическое соединение AMERICAN, поставляемое для размеров труб от 4 до 12 дюймов и размеров фитингов от 4 до 48 дюймов, представляет собой гибкое соединение сальникового типа, используемое в основном для подземных работ.

Механическое соединение AMERICAN было разработано компанией American Cast Iron Pipe Company и впервые поступило на рынок в 1929 году. С тех пор миллионы футов труб AMERICAN, оснащенных этим соединением, были установлены для обеспечения надежной работы по всей стране и во многих странах. зарубежные страны. Соединение выполнено с сальниковой коробкой, в которую сжата резиновая прокладка сальником из ковкого чугуна, стянутым болтами из низколегированной стали. Это обеспечивает свободное отклонение перед сжатием соединения и позволяет расширять и сжимать линию без утечек. Он рассчитан на рабочее давление воды до 350 фунтов на квадратный дюйм.

Первоначально разработанное для удовлетворения жестких требований газовой промышленности к герметичному соединению, механическое соединение AMERICAN сыграло важную роль в начале общенациональной тенденции использования резиновых соединений для систем водоснабжения и газоснабжения. Его конструкция получила широкое признание, и вскоре он стал стандартным соединением в производстве железных труб.

Популярность АМЕРИКАНСКОГО механического соединения среди чиновников коммунальных служб, подрядчиков и инженеров неуклонно росла до тех пор, пока этим соединением не было оснащено большинство чугунных трубопроводов, предназначенных для газовых, водопроводных, канализационных и других коммуникаций. Однако трубы с вставным соединением, которые менее трудоемки и совместимы с фитингами с вставным или механическим соединением, в настоящее время составляют подавляющее большинство трубопроводов из ВЧШГ, прокладываемых для подземных работ. Механическая соединительная труба в настоящее время используется в гораздо меньшей степени.

Механическое соединение AMERICAN соответствует требованиям ANSI/AWWA C110/A21.10 и ANSI/AWWA C111/A21.11.

АМЕРИКАНСКАЯ механическая соединительная труба из ковкого чугуна отливается методом центробежного литья с номинальной длиной укладки 20 футов в соответствии с жесткими процедурами производства и контроля качества в соответствии со стандартами ANSI/AWWA. Трубы из ковкого чугуна с механическим соединением AMERICAN производятся в размерах 4-12 дюймов и только специального класса толщины 53.

Механическое соединение АМЕРИКАН обеспечивает легкую установку в самых неблагоприятных условиях. Плоские резиновые прокладки из бутадиен-стирольного каучука обычно используются для водоснабжения и хозяйственно-бытовой канализации. Доступны простые резиновые прокладки с тканевым наконечником, а также другие специальные прокладки, например, из маслостойкой резины. Простые резиновые прокладки или прокладки с наконечниками используются при температуре воздуха или жидкости до 120°F. Для применений, связанных с температурой выше 120°F, или для других специальных применений, а также для установок в загрязненных почвах, где проникновение через прокладки может быть проблемой, проконсультируйтесь с AMERICAN для получения рекомендаций. См. Таблицу № 2-6.

Стандартные соединительные аксессуары, поставляемые с механическими соединительными трубами и фитингами, включают сальники из ковкого чугуна, болты с Т-образной головкой из низколегированной стали с шестигранными гайками и простые резиновые прокладки.

Описание продукта

Толкающая труба AMERICAN Fastite, представленная размерами от 4 до 64 дюймов, позволяет использовать соединение AMERICAN Fastite в бестраншейной прокладке с использованием прямого домкрата или толкания (включая установки с высокими нагрузками, такие как микротоннелирование и некоторые трубы). -взрывные приложения).

Нажимная труба Fastite использует экономичную адаптацию первоклассного соединения Fastite AMERICAN для передачи нагрузки домкрата от ствола трубы непосредственно на поверхность раструба. Он состоит из кольца из высокопрочной легированной стали — «толкателя» — магазина, приваренного к стандартному патрубку трубы Fastite. Это кольцо изготовлено из того же материала, который с 1967 года успешно используется в лок-ринге AMERICAN и других фиксируемых соединениях. Амортизирующее компрессионное кольцо, изготовленное из сжимаемых древесных материалов, помещается между толкателем и трубным раструбом для дополнительной гарантии надежности. распределение нагрузки. Труба имеет стандартную номинальную длину укладки 20 футов или менее и соответствует стандартным номинальным значениям давления соединения Fastite.

Во время установки труба нажимного стержня соединения Fastite поднимается домкратом или проталкивается выступами вперед. Это позволяет любому мусору, оставшемуся после разрыва трубы или операции подъема трубы, плавно перетекать через раструб соединения Fastite.

СОЕДИНИТЕЛЬНАЯ ТРУБА

Описание продукта

Соединение AMERICAN Fastite представляет собой гибкое соединение компрессионного типа с резиновым кольцом, широко используемое в подземных работах для воды, сточных вод или других жидкостей. Он обладает проверенными качествами долговечности и высокой прочности, присущими соединениям, изготовленным в соответствии с AWWA C111, и трубам, изготовленным центробежным способом в соответствии с AWWA C151.

Запатентованная AMERICAN муфта Fastite, которая научно разработана с двумя выемками для прокладок и разделительной опорой, изготовлена ​​с жесткими допусками, так что прокладка самоцентрируется, надежно удерживается и плотно сжимается для постоянного, герметичного, безотказный стык. Герметичное соединение Fastite, герметичное в условиях вакуума и внешнего давления, становится еще более герметичным при приложении внутреннего давления благодаря специально разработанной клиновидной поверхности в раструбе.

Отверстие раструба соединения Fastite слегка скошено для облегчения входа конца трубы; расклешенная конструкция гнезда допускает свободный изгиб сустава. Гладкий конец трубы сужается или закругляется для облегчения входа в раструб и самоцентрирования в прокладке. При разрезании трубы в полевых условиях гладкий конец можно легко скосить и сгладить с помощью переносного шлифовального круга или другого подходящего приспособления. На гладком конце соединительной трубы AMERICAN Fastite нанесена полоса для визуального контроля выравнивания соединения и обеспечения правильной установки.

Для трубопроводных установок, требующих фиксации, прокладки AMERICAN Fast-Grip зарекомендовали себя как превосходный способ крепления труб или фитингов из ВЧШГ диаметром от 4 до 30 дюймов, который можно адаптировать в полевых условиях. Прокладка Fast-Grip имеет ту же базовую форму, что и прокладка AMERICAN Fastite, поэтому ее можно использовать в любой стандартной трубе или фитинге Fastite диаметром от 4 до 30 дюймов. Резиновая прокладка изготовлена ​​из стандартного бутадиен-стирольного каучука и соответствует всем требованиям к материалам ANSI/AWWA C111/A21.11.

Удерживание, обеспечиваемое запатентованной прокладкой AMERICAN Fast-Grip, обусловлено развитием расклинивающего действия между парами элементов из высокопрочной нержавеющей стали, расположенных вокруг прокладки. Внешний металлический элемент действует как опорный элемент для клиновидного внутреннего элемента, который имеет на своей внутренней поверхности острые зубья для захвата втулки.

Из-за используемой клиновой конструкции усилие между втулкой и раструбом соединения является практически постоянным при любой заданной осевой нагрузке независимо от «плотности» или «слабости» посадки соединения или прогиба соединения.

Прокладки Fast-Grip подходят для допустимого рабочего давления 350 фунтов на квадратный дюйм для труб размером 4–18 дюймов и 250 фунтов на квадратный дюйм для размеров 20 и 24 дюймов. Размер 30″ подходит для рабочего давления 150 фунтов на квадратный дюйм.

Описание продукта

Сочетая в себе герметизирующие свойства проверенного временем соединения Fastite и безболтового соединения, труба из ковкого чугуна AMERICAN Flex-Ring обеспечивает гибкую, легко собираемую, положительное сдерживание от поперечного разделения из-за осевого усилия

Отлитые методом центробежного литья для подачи воды, сточных вод и других жидкостей, соединительные трубы Flex-Ring также могут использоваться в бестраншейных работах, таких как горизонтально-направленное бурение и разрыв труб. Низкопрофильный раструб Flex-Ring с выступом впереди быстро собирается и обеспечивает плавный переход при отводе трубы. Компания AMERICAN предлагает раструб Flex-Ring, специально разработанный для этого метода установки.

Гибкое ограничение для размеров от 4 до 12 дюймов обеспечивается приваренным стопорным кольцом из ковкого чугуна со скошенной кромкой и разъемным гибким кольцом из ковкого чугуна, установленным за стопорным кольцом. После того, как гладкий конец трубы вставлен в раструб Flex-Ring, разрезное кольцо Flex-Ring вставляется и пружинит в стопорный паз раструба. Кольцо Flex-Ring надежно закреплено за приваренным стопорным кольцом и в фиксирующей канавке раструба на внутренней стороне раструба.

Для размеров от 14 до 48 дюймов фиксация обеспечивается заводским сварным швом и кольцом на резиновой основе, содержащим сегменты из ковкого чугуна, окрашенные в желтый цвет. Когда гладкий конец трубы полностью собран в раструб, сегменты из ковкого чугуна автоматически закрываются на трубе за сварным швом. Закрытие сегментов между сварным швом, втулкой и наклонной внутренней кромкой раструба обеспечивает гибкое ограничение.

Свободный допуск на изгиб соединения Flex-Ring облегчает установку, уменьшает количество необходимых фитингов и компенсирует осадку.

Соединение Flex-Ring внесено в список UL и одобрено FM для размеров от 4 до 12 дюймов для всех классов давления и специальных классов толщины труб из ковкого чугуна. Фитинги для использования с трубой Flex-Ring 16–48 дюймов изготовлены из ковкого чугуна и соответствуют или превосходят применимые эксплуатационные и производственные требования ANSI/AWWA C110/A21.10 или ANSI/AWWA C153/A21.53. Фитинги этих размеров также доступны в конфигурациях раструб-раструб и раструб-Flex-Ring, что обеспечивает универсальность установки и экономичность.

Единственными компонентами соединения, необходимыми для сборки соединения Flex-Ring, являются прокладка и одно кольцо. Нет необходимости в болтах, тяжелых клиньях или резиновых трубках. Кроме того, нет необходимости ориентировать раструбы для обеспечения правильной установки, хотя для удобства большинство монтажников ориентируют разъемные концы стопорных колец размером от 4 до 12 дюймов от самого низа соединений.

Кольца Flex-Ring, сегменты Flex-Ring и стопорные кольца изготовлены из ковкого чугуна, совместимого с трубой. Сварные швы и наплавляемые валики (если они используются) изготовлены из никелевого железа, желательно, чтобы они были катодными по отношению к трубе из ковкого чугуна, а сварка выполняется сварщиками, имеющими квалификацию для получения высококачественных и надежных сварных швов.

Закрытие в полевых условиях или другие ограничения обычно можно надежно выполнить с помощью прокладок AMERICAN Fast-Grip, доступных в размерах от 4 до 30 дюймов. Ограничительная крышка с прокладкой Fast-Grip внесена в список UL и одобрена FM для использования в раструбах Flex-Ring размером от 4 до 16 дюймов. Полевые затворы или другие ограничители размером от 14 до 36 дюймов также могут быть изготовлены в раструбах Flex-Ring только с использованием Field Flex-Ring от AMERICAN.

Описание продукта

Кольцо AMERICAN Field Flex-Ring с захватывающими сегментами с черными зубьями является составной частью системы фиксации суставов AMERICAN Flex-Ring. Метод AMERICAN Field Flex-Ring для фиксации труб и фитингов Flex-Ring из ковкого чугуна AMERICAN диаметром от 14 до 36 дюймов представляет собой простой, полностью безболтный и бессальниковый способ фиксации полевых соединений, который также не требует сварки на заводе или в полевых условиях. Там, где ожидаются разрезы в полевых условиях, можно использовать Field Flex-Ring для фиксации соединений с любым подходящим гладким концом из ковкого чугуна или разрезанной трубой вместо стандартного соединительного патрубка Flex-Ring с приваренным на заводе буртиком.

Запатентованное кольцо AMERICAN Field Flex-Ring предназначено для фиксации соединений с использованием раструбов Flex-Ring с теми же допустимыми рабочими давлениями и возможностями прогиба, что и стандартное соединение Flex-Ring. Кольца Field Flex-Ring могут использоваться с трубами из ковкого чугуна любого стандартного класса давления с допустимым рабочим давлением, равным давлению для данного класса труб, или максимум 350 фунтов на кв. дюйм для размеров от 14 до 24 дюймов и 250 фунтов на кв. и размеры 36 дюймов. Фитинги Flex-Ring изготавливаются в соответствии с ANSI/AWWA C110/A21.10 или ANSI/AWWA C153/A21.53.

Закрепленные соединения с использованием Field Flex-Ring прошли тщательные заводские испытания на выдерживание тупиковой осевой нагрузки, возникающей в результате более чем двукратного превышения номинального рабочего давления. Ограничение обеспечивается заклинивающим действием термообработанных сегментов из высокопрочного ковкого чугуна. Сегменты имеют клиновидное сечение с захватывающими зубьями на внутренней поверхности. Сегменты из ковкого чугуна удерживаются в правильном положении для сборки с помощью резинового опорного кольца. Это резиновое опорное кольцо сжимается во время сборки, чтобы гарантировать, что ограничительные сегменты прочно удерживаются на месте на клиновидной поверхности раструба и втулке. Установочное и сжимающее усилие, оказываемое опорным кольцом на ограничительные сегменты, приводит к надежному захвату втулки при приложении усилия.

Резиновое опорное кольцо для кольца Field Flex-Ring не выполняет никакой функции уплотнения соединения. Для этой цели в стыке используется отдельная стандартная прокладка Fastite. Опорное кольцо изготовлено из каучука SBR, который соответствует всем требованиям к материалам ANSI/AWWA C111/A21.11, Соединения с резиновыми прокладками для напорных труб и фитингов из ковкого чугуна.

Описание продукта

Соединение AMERICAN Lok-Ring представляет собой фиксируемое соединение, в котором используются уплотняющие свойства проверенного временем соединения AMERICAN Fastite. Это по существу безболтовое гибкое защемленное соединение, которое обеспечивает легко монтируемое надежное закрепление против поперечного разделения из-за осевого усилия, возникающего в результате внутреннего давления или внешних сил. Для завершения сборки Lok-Ring или разборки при необходимости требуется минимальное количество времени.

Запатентованное соединение AMERICAN Lok-Ring рассчитано на рабочее давление до 250 фунтов на кв. дюйм для размеров от 54 до 64 дюймов. Если требуются более высокие значения давления, обратитесь в компанию AMERICAN. Соединение Lok-Ring можно использовать с трубой из ковкого чугуна любого меньшего класса давления, при этом максимальное номинальное рабочее давление соединения в таких случаях ограничивается значением трубы. Приваренное стопорное кольцо из легированной стали и разъемное стопорное кольцо, установленное за стопорным кольцом, обеспечивают удерживающие средства. Разрезное стопорное кольцо удерживается «плотно» и сужается к наружному диаметру трубы для сборки части соединения AMERICAN Fastite. После того, как гладкий конец трубы собран в раструб Lok-Ring, замыкающее кольцо освобождается, позволяя ему расшириться. Таким образом, стопорное кольцо надежно позиционируется за приваренным стопорным кольцом и в фиксирующей канавке гнезда на внутреннем диаметре раструба Lok-Ring. Это блокирует сустав.

Стопорное кольцо, сварное стопорное кольцо и все части механизма закрытия-распорки изготовлены из коррозионно-стойкой, высокопрочной низколегированной (HSLA) стали. Это тот же тип стали, который указан в качестве болтового материала в соответствии с ANSI/AWWA C111/A21.11, и он успешно используется в нескольких АМЕРИКАНСКИХ конструкциях защемленных соединений в течение примерно 40 лет. Сварной шов выполнен из алюминиевой бронзы, и сварной шов, и кольцо являются катодными по отношению к большей массе трубы из ковкого чугуна и, таким образом, защищены ею. Сварочные работы выполняются сварщиками, имеющими квалификацию для получения качественных и надежных сварных швов.

В соединении AMERICAN Lok-Ring используются стандартные прокладки Fastite и смазка, и, как и в соединении Fastite, соединение Lok-Ring спроектировано так, чтобы допускать отклонение, чтобы облегчить установку и приспособиться к осадке. Отмечено, что вращение стопорного кольца при больших нагрузках способствует существенному распределению усилий вокруг и между раструбом и патрубком.

AMERICAN Lok-Ring Pipe изготовлена ​​из ковкого чугуна марки 60-42-10, изготовлена ​​и испытана в соответствии с AWWA C151. Обычно он имеет стандартное асфальтовое покрытие снаружи и цементное покрытие внутри в соответствии с AWWA C104. Если указано, другие специальные покрытия могут быть предоставлены. Доступны фитинги как с раструбом, так и с плоским концом, что обеспечивает универсальность установки и экономичность.

Описание продукта

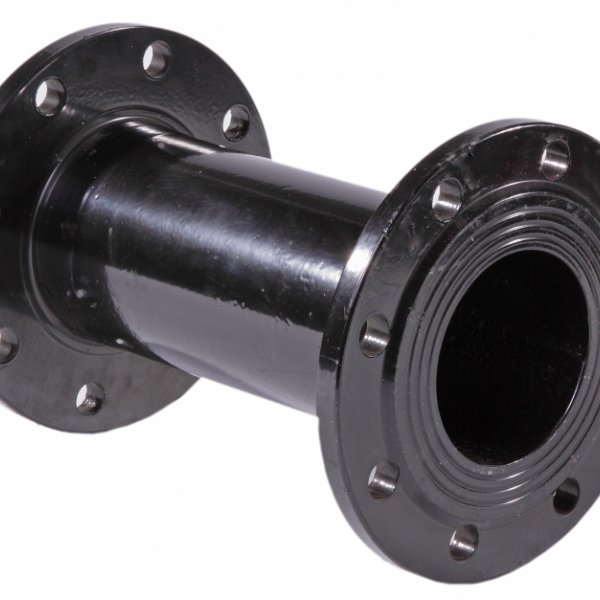

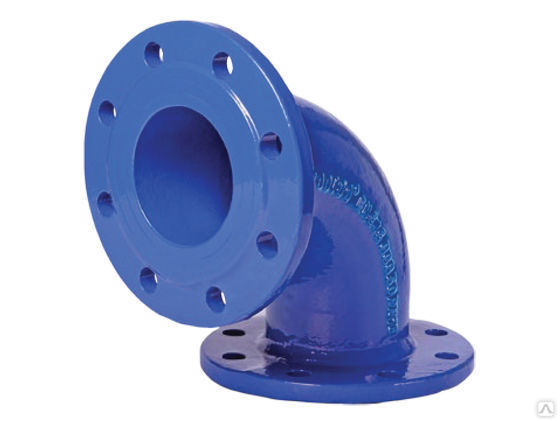

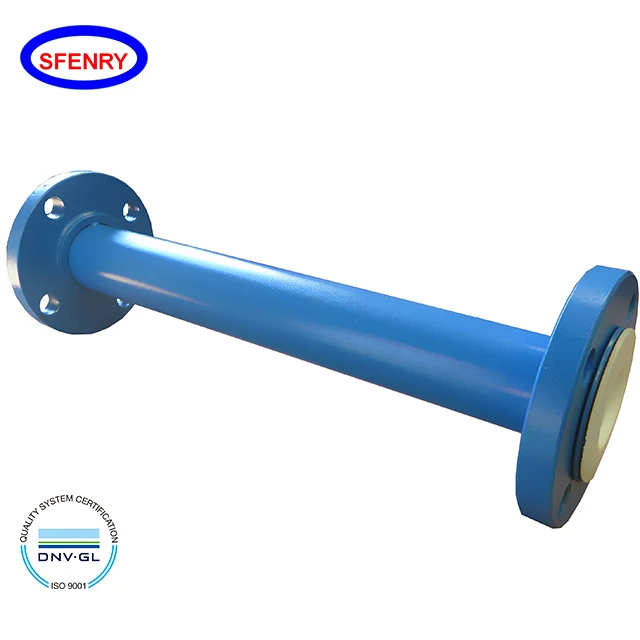

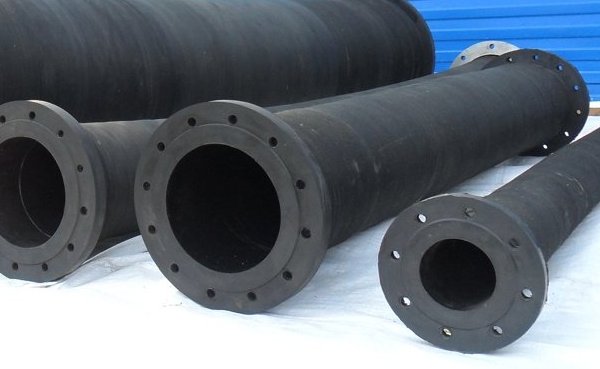

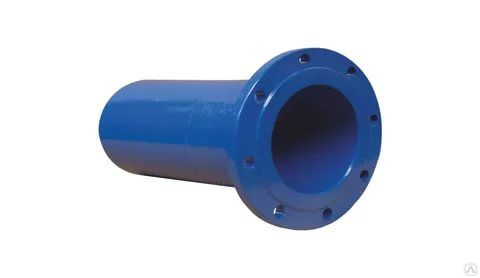

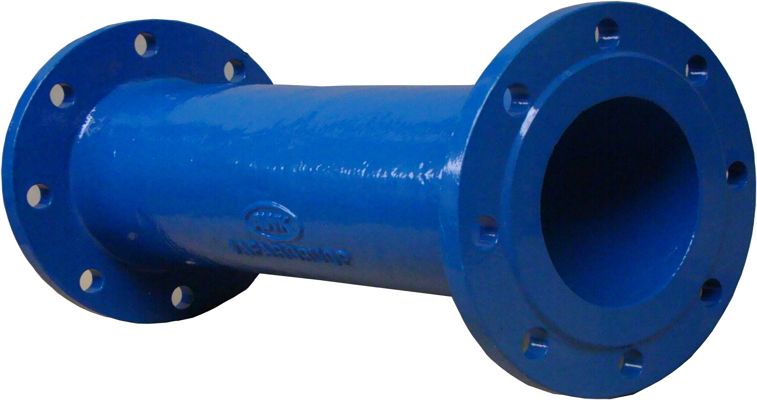

Компания AMERICAN производит фланцевые трубы из ковкого чугуна диаметром от 4 до 64 дюймов в соответствии со стандартом AWWA C115. Максимальная длина фланцевой трубы составляет до 20 футов 0 дюймов в зависимости от диаметра. Фланцы обычно имеют резьбу в соответствии с C115. Любые конфигурации, требующие статического литья, соответствуют применимым требованиям AWWA C110.

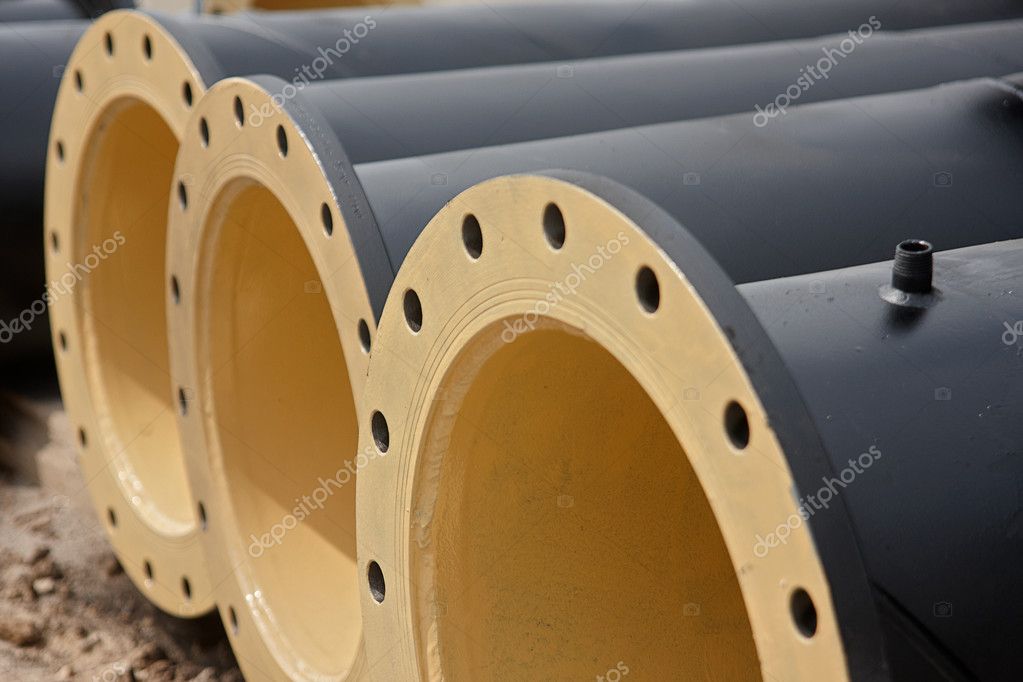

Фланцевая труба обычно указывается для наземных работ с водой, сточными водами, воздухом, маслом и другими жидкостями, где необходимы жесткие, зафиксированные соединения. Он широко используется на водоочистных сооружениях и очистных сооружениях, в промышленных трубопроводных системах и других внутренних трубопроводах, а также для наружных применений, таких как в качестве моста и других надземных переходов.

Труба может быть оснащена одним концом с фланцем, а другим практически любым АМЕРИКАНСКИМ соединением, которое может потребоваться.

Использование под землей фланцевого соединения, как правило, не рекомендуется из-за жесткости соединения и как указано в приложениях к соответствующим стандартам ANSI/AWWA.

Фланцевая труба рассчитана на максимальное рабочее давление не менее 250 фунтов на кв. дюйм. Если требуются более высокие рейтинги, обратитесь в компанию AMERICAN, и мы оценим применение и использование прокладок Toruseal. Фланцы AWWA C110 и C115 имеют плоскую поверхность. Фланцы класса 250 ANSI B16.1 также рассчитаны на максимальное рабочее давление воды не менее 250 фунтов на квадратный дюйм. Фланцы, обработанные и просверленные в соответствии с фланцами класса 250 ANSI B16. 1, имеют выступ и другую окружность болтов. Будьте внимательны при их указании или заказе. Вам предлагается проконсультироваться с AMERICAN.

Покрытия и футеровка

Поскольку большинство труб с фланцами находятся в неблагоприятных условиях, обычным покрытием вне цеха является грунтовка Wasser FerroClad. Для труб с фланцами доступны почти все покрытия AMERICAN, в том числе цементные согласно AWWA C104. На обработанные поверхности фланцев нанесено антикоррозийное покрытие, которое можно удалить перед установкой.

Ствол трубы и фланцы

Ствол трубы из ковкого чугуна соответствует требованиям AWWA C151. Все фланцы, поставляемые AMERICAN, изготовлены из ковкого чугуна и соответствуют стандарту AWWA C115. AMERICAN рекомендует только фланцы из ковкого чугуна из соображений прочности и безопасности, хотя AWWA C115 в настоящее время допускает фланцы как из ковкого чугуна, так и из серого чугуна.

Стволы труб и фланцы имеют коническую трубную резьбу (NPT) в соответствии с ANSI B2. 1, адаптированную к наружному диаметру труб из ВЧШГ. Фланец навинчивается на трубу и затягивается на машине до тех пор, пока цилиндр трубы не пройдет через поверхность фланца; затем он подвергается механической обработке, чтобы придать цилиндру и фланцу заподлицо и убедиться, что поверхность фланца перпендикулярна оси трубы. Фланец выполнен таким образом, что кожух по существу закрывает рабочую резьбу трубы для защиты резьбы. Перед установкой фланца на трубу на резьбу наносится резьбовая смазка товарного сорта.

Фланцевая труба AMERICAN изготавливается в заводских условиях, и нарезание резьбы на стройплощадке не рекомендуется. Фланцы, установленные на трубе, не взаимозаменяемы в полевых условиях и, как правило, не могут быть удалены после изготовления без повреждения. Если условия установки требуют сборки фланца, он может быть собран на заводе до состояния «ручной затяжки». Это позволяет снимать и повторно собирать в полевых условиях, при этом необходимо использовать подходящую резьбовую смазку. Фланцы с «ручной затяжкой» должны быть ограничены размерами 16 дюймов и меньше из-за сложности правильной затяжки больших фланцев.

Материал соединения

За исключением прокладок AMERICAN Toruseal, рекомендованных для обеспечения превосходных характеристик, материалы для фланцевых соединений обычно не поставляются. См. AMERICAN Toruseal Прокладки.

Фланцевая прокладка AMERICAN Toruseal

Фланцевая прокладка AMERICAN Toruseal доступна для улучшения характеристик соединения. Это значительно превосходит обычные полнолицевые или кольцевые прокладки. Несмотря на то, что он рекомендуется для всех обычных водопроводных и канализационных систем, он особенно должен использоваться в сложных условиях, таких как фланцевые трубопроводы очень большого диаметра, специально разработанные установки с большими пролетами или с любыми подземными фланцами, которые могут подвергаться нежелательной нагрузке на балку. Прокладки Toruseal обычно изготавливаются из высококачественной формованной черной резины SBR с требуемыми свойствами в соответствии с ANSI/AWWA C111/A21. 11. Стандартные прокладки Toruseal сертифицированы по стандарту ANSI/NSF Standard 61 для контакта с питьевой водой. Резина другого типа доступна по специальному заказу.

Поскольку фланцевые болты обычно не поставляются компанией AMERICAN, нижеследующее дается только для информации.

Болты и гайки

Размер, длину и количество болтов и гаек см. в разделе «Болты, гайки и шпильки». Болты указаны в ANSI B18.2.1, а гайки — в ANSI B18.2.2. Болты и гайки из низкоуглеродистой стали, соответствующие ASTM A307, указаны в Приложении AWWA C110 и C115 для фланцевых труб при использовании резиновых прокладок. Гайки обычной или тяжелой шестигранной конструкции используются в соответствии с требованиями заказчика. Кроме того, согласно приложению AWWA C110 и C115, высокопрочные болты не должны использоваться, когда в соединении используется фланец из серого чугуна.

Описание продукта

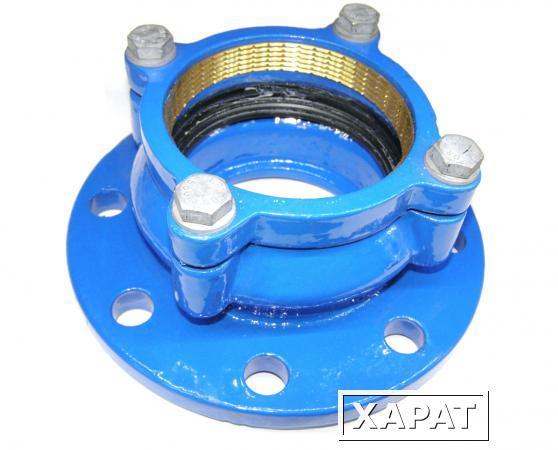

Соединительное механическое соединение (MJ) представляет собой способ обеспечения жесткости соединения с помощью стандартной муфты механического соединения трубы, фитинга, клапана или другого изделия. Доступны размеры от 4 до 12 дюймов с номинальным давлением 350 фунтов на квадратный дюйм и возможностью отклонения до 2 1/2°, а также размеры от 14 до 48 дюймов с номинальным давлением 250 фунтов на квадратный дюйм, предназначенные для установки по существу прямолинейно. Отметьте AMERICAN, если желательны большие размеры или больший прогиб. Соединительное соединение MJ обычно используется в качестве метода фиксации соединения для механических соединений цельнокроеных фитингов и особенно для фиксации клапанов MJ.

Соединительный материал состоит из стандартной механической уплотнительной прокладки и стандартного соединительного сальника из ковкого чугуна. Ограничительный сальник изготовлен из ковкого чугуна и монтируется на заводе на трубу за приваренным стопорным кольцом из легированной стали квадратного сечения 1/2 дюйма. Соединительные гайки, шпильки, болты с Т-образной головкой и гайки, а также стопорное кольцо изготовлены из легированной стали. болты с головкой представляют собой болты специальной длины

Примечание: Иногда можно обеспечить резку в полевых условиях и положительное, даже «вставное» адаптируемое в полевых условиях ограничение в закрепленных зонах трубопровода с помощью модифицированных муфтовых соединений MJ, где сварное кольцо и ограничительная втулка намеренно отодвинута дальше от соединения, а стандартные короткие шпильки соединения заменены более длинными резьбовыми шпильками в полевых условиях. Шпильки, конечно, также могут быть обрезаны по размеру в полевых условиях.Подобный эффект также может быть получен выполнено с использованием стандартных изготовленных сальниковых муфт и аналогичным образом модифицированных «концов муфты». За дополнительной информацией по этому вопросу обращайтесь в компанию AMERICAN.0007

Описание продукта

Труба AMERICAN Flex-Lok® включает в себя очень гибкое шарнирное соединение для использования в таких установках, как строительство подводных трубопроводов. Возможность значительного изменения выравнивания с доступными прогибами стыков в 25° для размеров 4–12 дюймов и 15° для размеров 14–60 дюймов в любом направлении, а также прочные характеристики труб AMERICAN Flex-Lok делают их особенно адаптируемыми. к самым сложным установкам. Эта прочная конфигурация соединения имеет отличные показатели производительности и в некоторых из самых тяжелых условий установки обеспечивает долгий срок службы и безотказную работу. Экономичность и надежность были доказаны во многих установках в самых разных условиях.

AMERICAN Безболтовая шаровая труба Flex-Lok — изготавливается в размерах от 4 до 60 дюймов — представляет собой прочную безболтовую гибкую соединительную трубу, разработанную и изготовленную для обеспечения наибольшей экономии при установке с максимальной производительностью и надежностью. Эта труба из ВЧШГ соответствует всем применимым требованиям AWWA C151 и предназначена для работы в суровых условиях, возникающих при пересечении рек, отводах очищенных сточных вод, водозаборах, болотах, поймах и пересеченной местности, где может потребоваться значительный прогиб соединения.

Труба безболтового шарового шарнира AMERICAN Flex-Lok обеспечивает переменное отклонение не менее 15°, и соединение может быть отклонено в положение металлической фиксации при максимальном отклонении без вреда для трубы или компонентов соединения. Это результат уникальной конструкции и функциональности труб и соединительных компонентов. Для размеров 4–12 дюймов конфигурация включает дополнительное гибкое ограничение, обеспечиваемое шарниром AMERICAN Flex-Ring, что в совокупности приводит к большей возможности отклонения шарнира до 25°.

Сферическое гнездо

Сферическое гнездо соединения AMERICAN Flex-Lok отлито из ковкого чугуна и точно обработано для размещения шара примыкающей трубы. Толстая стенка и раструб обеспечивают превосходную прочность, сводя к минимуму напряжения, возникающие в результате установки и условий эксплуатации.

Углубление под прокладку соединения Flex-Lok в раструбе спроектировано и изготовлено таким образом, чтобы обеспечить легкую установку и надежную посадку прокладки во избежание смещения во время сборки и для постоянного сжатия прокладки во всем диапазоне прогиба собранного соединения.

Сферический шар

Шаровой конец соединения AMERICAN Flex-Lok точно обработан, чтобы соответствовать раструбу примыкающей трубы и обеспечить постоянное сжатие прокладки во всем диапазоне прогиба собранного соединения.

Внутренняя поверхность мяча имеет такую ​​форму, что водный путь не будет существенно затруднен при любом угле отклонения шарнира.

Прокладка Flex-Lok

В соединении AMERICAN Flex-Lok используется базовая конструкция прокладки двойной жесткости соединения AMERICAN Fastite, проверенная на миллионах соединений в течение примерно 55 лет. Прокладка Flex-Lok, разработанная для обеспечения максимальной герметичности, изготовлена ​​в соответствии с жесткими спецификациями AMERICAN, чтобы обеспечить контролируемые свойства размеров и материала.

Плотное прилегание прокладки к полости раструба, конструкция упора раструба и жесткая часть прокладки препятствуют смещению прокладки во время сборки.

Системы блокировки

Два типа систем блокировки используются для предотвращения продольного расслоения соединения AMERICAN Flex-Lok, в зависимости от размера трубы. В размерах от 4 до 24 дюймов в системе блокировки используется прочный внешний запирающий сальник из ковкого чугуна, а в размерах от 4 до 12 дюймов также используется проверенная система жесткой фиксации шарнира Flex-Ring. Как сферический компонент гнезда, так и сферический шаровой компонент соединения Flex-Lok в этом диапазоне размеров имеют соединение Flex-Ring, предварительно собранное в AMERICAN. Для размеров 30–60 дюймов соединение удерживается стопорным кольцом из ковкого чугуна, вставленным в сопрягаемую канавку внутри раструба тяжелого сечения.

Соединение трубы Flex-Lok 4–24 дюйма

Запорный сальник соединения Flex-Lok AMERICAN 4–24 дюйма отлит из ковкого чугуна. Сальник имеет внутренние выступы, которые сцепляются с внешними выступами раструба.

Выступы на сальнике проходят между выступами на периферии раструба и выходят за их пределы, после чего сальник поворачивается, чтобы зафиксировать соединение и предотвратить отделение.

Все шаровые шарнирные трубы AMERICAN Flex-Lok размером 4–24 дюйма подготовлены к отправке на рабочую площадку со стопорным сальником, прикрепленным к шару. Эти хомуты необходимо снять, чтобы освободить сальник для сборки. Конфигурация 4–12 дюймов имеет предварительно собранное соединение Flex-Ring, непосредственно примыкающее к сферическому гнезду и сферическому шару. Запорный сальник также поставляется привязанным к шару.

Стальной клин с приваренной резьбовой шпилькой поставляется для каждого соединения AMERICAN Flex-Lok размером 4–24 дюйма. Один клин помещается в пространство между двумя проушинами и фиксируется болтами. Этот клин обеспечивает надежную фиксацию для предотвращения вращения сальника после сборки.

Соединение трубы Flex-Lok 30–60 дюймов

Разрезное стопорное кольцо, изготовленное из ковкого чугуна, устанавливается в сопрягаемую канавку внутри тяжелой раструбной секции, предотвращая расхождение продольного соединения в размерах 30–60 дюймов. Это кольцо поставляется привязанным к мячу. Эти ремни необходимо снять, чтобы освободить кольцо для сборки. После того, как кольцо установлено в канавку внутри раструба, в пространство между концами кольца вставляется стопорная скоба, удерживаемая на месте пружиной из нержавеющей стали, чтобы надежно зафиксировать его в канавке.

Смазка для соединений

Специальная смазка для соединений AMERICAN для подводной установки поставляется с каждым заказом, чтобы обеспечить достаточную смазку для сборки и изгиба соединения. Эта специальная смазка отличается от обычной смазки Fastite нерастворимой, нетоксичной, не придает вкуса и запаха перекачиваемой жидкости и не оказывает вредного воздействия на резиновую прокладку.

Шаровые шарнирные трубы AMERICAN Flex-Lok отлиты методом центробежного литья с монтажной длиной, указанной в разделе «Стандартные размеры», с теми же стандартными внешними диаметрами, что и AMERICAN Fastite или механические соединительные трубы, что упрощает врезные соединения за счет использования стандартных фитингов.

Шаровой шарнир AMERICAN Flex-Lok Труба может быть снабжена любым покрытием и футеровкой, описанными в разделе 11. Если не указано иное, труба обычно имеет асфальтовое покрытие снаружи и внутреннюю цементную футеровку в соответствии с AWWA C104.

Описание продукта

Соединение с пазами AMERICAN размером от 4 до 36 дюймов и соединение с буртиком AMERICAN размером от 18 дюймов до 64 дюймов являются сборными соединениями, наиболее часто используемыми в установках заводских трубопроводов.

Иногда эти соединения являются альтернативой фланцевым соединениям и подходят для всех открытых внутренних помещений, например, на очистных сооружениях и насосных станциях.

Оба соединения соответствуют всем применимым требованиям AWWA C606.

Предлагается как в гибком, так и в жестком исполнении, пазовые и плечевые соединения обеспечивают быструю сборку. Если имеется машина для нарезки канавок в полевых условиях, адаптация трубы с канавками в полевых условиях может быть выгодной.

---

ИЗГОТОВЛЕННЫЕ ИЗДЕЛИЯ

Описание продукта

Одним из методов фиксации трубопровода является установка приваренной упорной муфты или других надежных анкерных средств с одной или обеих сторон точки, требующей фиксации, и заливка муфты бетоном для поддержки против ненарушенного грунта, окружающего трубу.

На изгибе фитинги и концы труб должны быть защемлены, чтобы выдерживать полную нагрузку. Требуемое количество упорных муфт будет зависеть от величины осевой силы, которую необходимо ограничить, и допустимой нагрузки на муфту.

Упорные манжеты также используются вместо гидрозатворов на сборных стеновых трубах для установки в несущие стены для сопротивления осевой нагрузке, вызванной внутренним давлением.

Описание продукта

Фланцы изготовлены из стали ASTM A36. Отверстия просверлены и нарезаны резьба для сопряжения с фланцами AWWA C110/C115 с одной стороны и фланцами класса 250 ANSI/ASME B16.1 с противоположной или другой стороны. Отверстия расположены на равном расстоянии друг от друга по осевой линии.

Описание продукта

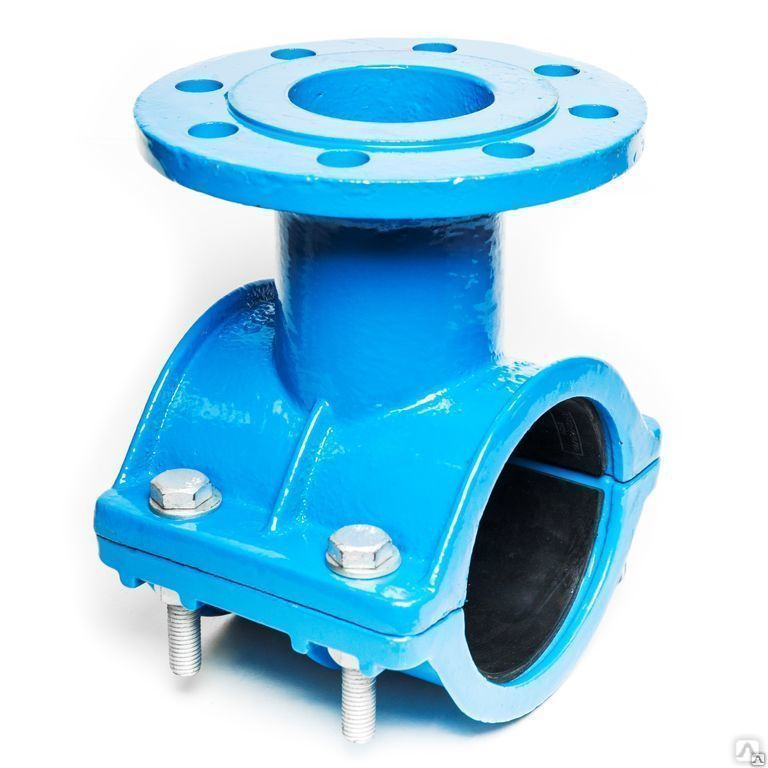

Компания AMERICAN регулярно снабжает трубы приваренными выходами, которые доказали свою эффективность и простоту компоновки и установки. Выпускные отверстия можно легко расположить в различных положениях вдоль трубопровода, а вращение1 трубы перед ее сборкой в ​​линию часто может расположить выпускное отверстие под любым желаемым углом. В этом разделе представлены подробные табличные данные для боковых и тангенциальных приварных патрубков под углом 90°. Боковые отводы от 45° до 90° с шагом 15° от оси основной трубы также доступны в стандартной комплектации для некоторых размеров с некоторыми дополнительными ограничениями по размеру отвода. Обратитесь к AMERICAN за подробностями.

Выпускные патрубки изготовлены из центробежнолитых труб из ковкого чугуна, изготовленных и испытанных в соответствии со стандартом ANSI/AWWA C151/A21.51. Они могут быть снабжены любыми раструбами AMERICAN, такими как Fastite, механическое соединение, Flex-Ring или Lok-Ring. Они также могут быть снабжены гладкими концами. Основная труба также может быть оснащена любым типом соединений.

Изделие изготовлено в цеху и не предназначено для изготовления в полевых условиях. Приварные патрубки для гибких труб изготавливаются с использованием квалифицированных процедур и сварщиков в соответствии с рекомендациями, содержащимися в ANSI/AWS D11.2, Руководство по сварке чугунных отливок. Соединительные материалы снабжены раструбами Fastite, механическими, Flex-Ring и Lok-Ring. Основная и выпускная трубы обычно имеют цементную футеровку в соответствии со стандартом ANSI/AWWA C104/A21.4. Проконсультируйтесь с AMERICAN, если желательны другие концы или футеровка, отличные от цемента.

Описание продукта

Центробежнолитая стеновая труба предназначена для подачи воды через стены на водоочистных сооружениях и насосных станциях.

Во всех стеновых трубах AMERICAN используются компоненты из ковкого чугуна в сочетании со следующим: литые или резьбовые раструбы механических соединений (можно нарезать резьбу для шпилек), фланцы (можно нарезать резьбу для шпилек) и приварные манжеты.

Стеновая труба обычно изготавливается из специальной трубы из ковкого чугуна класса толщины 53, но она может поставляться с минимальными классами, если не включены фланцы с резьбой или раструбы с резьбой механического соединения или если не указано иное.

Стеновые трубы с центробежнолитыми механическими раструбами вместо этого будут снабжены прочными стальными стопорными резьбовыми вставками для установки резьбовых шпилек.

Фланцы и раструбы механических соединений из деталей минимальной длины обычно должны указываться покупателем как «с резьбой для шпилек», чтобы обеспечить возможность сборки соединений заподлицо с поверхностью стены.

Трубы минимальной длины с гладкими концами во многих случаях не оставляют достаточно места между гладким концом и манжетой для сборки соединений. Обратитесь в компанию AMERICAN для получения информации о потребностях в сборке гладких торцевых соединений, для которых обычно требуются более длинные трубы.

---

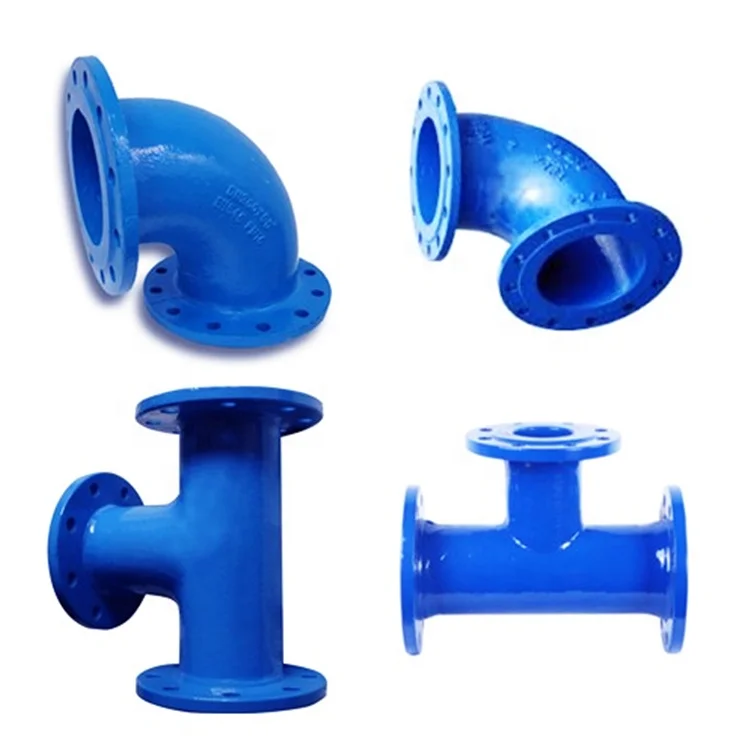

ФИТИНГИ

Описание продукта

Компания AMERICAN поставляет линейку фитингов Flex-Ring размером 16–48 дюймов, соответствующих применимым требованиям AWWA C110 или C153, в зависимости от диаметра и конфигурации. В этих фитингах используются стандартные прокладки Fastite или Fast-Grip, а соединения соответствуют применимым требованиям AWWA C111. Многие из этих фитингов не указаны конкретно в стандартах AWWA из-за соединений, выходов или других вариаций и поэтому обозначаются как «АМЕРИКАНСКИЙ стандарт».

Фитинги Flex-Ring не имеют болтов и используют стандартную прокладку Fastite для герметизации соединений. Кроме того, для труб или фитингов Flex-Ring размером от 14 до 36 дюймов доступно адаптируемое в полевых условиях ограничительное соединение с использованием полевых гибких колец AMERICAN.

Фитинги Flex-Ring изготавливаются только из ковкого чугуна. Обычно они комплектуются стандартными простыми резиновыми прокладками Fastite и достаточным запасом смазки для соединений Fastite.

Фитинги Flex-Ring обычно имеют стандартное цементное покрытие в соответствии с AWWA C104 и стандартное асфальтовое покрытие снаружи. Для особых условий могут быть доступны другие типы покрытий и футеровки.

Описание продукта

Компания AMERICAN поставляет линейку фитингов Lok-Ring размером 54–64 дюйма, соответствующих применимым требованиям AWWA C110 или C153, в зависимости от диаметра и конфигурации. В этих фитингах используется стандартное уплотнение Fastite, а соединения соответствуют применимым требованиям AWWA C111. Многие из этих фитингов не указаны конкретно в стандартах AWWA из-за соединений, выходов или других вариаций и поэтому обозначаются как «АМЕРИКАНСКИЙ стандарт».

Фитинги Lok-Ring изготавливаются только из ковкого чугуна. Они поставляются в комплекте со стандартными простыми резиновыми прокладками Fastite и достаточным запасом смазки для соединений Fastite.

Фитинги Lok-Ring обычно имеют стандартное цементное покрытие в соответствии с AWWA C104 и стандартное асфальтовое покрытие снаружи. Для особых условий могут быть доступны другие типы покрытий и футеровки.

---

НАКЛАДКИ

Описание продукта

Футеровка из цементного раствора для труб и фитингов из ВЧШГ для водоснабжения соответствует требованиям ANSI/AWWA C104/A21.4.

Трубы с цементным покрытием также поставляются для некоторых канализационных систем и ряда других применений. На самом деле, большинство поставляемых труб имеют цементное покрытие, обеспечивающее улучшенные характеристики потока и необходимую защиту от образования бугорков. Цементная футеровка пригодна для температур до 212°F. Если предусмотрено стандартное асфальтовое покрытие, футеровка пригодна только для температур до 150°F. Для других видов эксплуатации проконсультируйтесь с AMERICAN относительно температурных ограничений цементной футеровки.

Первая зарегистрированная установка трубы из серого чугуна с цементным покрытием была произведена в 1922 году в Чарльстоне, Южная Каролина. Эта облицовка была разработана Чарльстонской комиссией общественных работ в сотрудничестве с American Cast Iron Pipe Company. С самого начала компания AMERICAN и вся индустрия стальных труб снабжали большинство труб цементным покрытием. Футеровка наносится центробежным способом со скоростью вращения, обеспечивающей гладкую поверхность водотока при сохранении достаточного количества влаги для надлежащего отверждения. Трубы и фитинги AMERICAN с цементным покрытием соответствуют стандарту 61 ANSI/NSF для контакта с питьевой водой.

Испытания на текучесть трубы с цементным покрытием при различных условиях эксплуатации показали, что коэффициент текучести Хазена-Вильямса остается ожидаемым и составляет около 140, а испытания на текучесть футерованной цементом трубы большого диаметра из ковкого чугуна AMERICAN подтвердили, что коэффициент текучести намного выше. чем 140.

Описание продукта

Компания AMERICAN при необходимости может предоставить специальные цементные покрытия. К ним относятся характеристики толщины, плотности, типа цемента и другие переменные, в том числе отсутствие асфальтового покрытия. Пожалуйста, проконсультируйтесь с AMERICAN для получения дополнительной информации.

Описание продукта

Трубы и фитинги из ковкого чугуна с покрытием Protecto 401 обеспечивают максимальную защиту и прочность, необходимые для работы в жестких канализационных трубах. Protecto 401 был успешно использован в тысячах канализационных систем и был подтвержден как лабораторными испытаниями, так и многолетней эксплуатацией канализационных труб и фитингов из ВЧШГ всех размеров.

Разработка Protecto 401 была начата в 1979 году компанией Induron Protective Coatings]. Первая канализационная труба из ВЧШГ с покрытием Protecto 401 была облицована и введена в эксплуатацию в 1981. С тех пор тысячи миль канализационных труб из ковкого чугуна были облицованы Protecto 401, и ни разу не было сообщений о поломке покрытия.

Поскольку эпоксидная футеровка Protecto 401 была разработана и используется для защиты канализационных канализационных труб из ковкого чугуна, она обеспечивает надежность футеровки из цементного раствора с превосходной защитой от коррозии, характерной для новолачной эпоксидной смолы. Такая концентрация усилий привела к производительности, не имеющей аналогов у других накладок.

Protecto 401 предназначен для использования в хозяйственно-бытовых канализационных сетях. Введение химикатов для устранения запаха может повредить трубы, прокладки и/или защитные покрытия, поэтому их следует применять с особой осторожностью. Запросы на промышленные канализационные трубы и фитинги с футеровкой Protecto 401 следует направлять специалисту по продажам в АМЕРИКАНЕ для получения индивидуальных рекомендаций.

Труба из ковкого чугуна, облицованная керамическим эпоксидным покрытием Protecto 401, может быть протолкнута только при использовании фиксирующей системы соединений, которая не позволяет выступу соприкасаться с заплечиком раструба. Трубу можно тянуть, используя защемленную соединительную трубу или удерживающие прокладки в качестве ограничителей. Удерживающие прокладки никогда нельзя нажимать; труба также не должна быть полностью закреплена до буртика раструба с удерживающими прокладками или без них. Толкание или вытягивание трубы из ВЧШГ с керамическим эпоксидным покрытием Protecto 401 любым другим способом может привести к повреждению футеровки. Обратитесь к брошюре Induron для получения информации о применении продукта в отношении операций толкания или вытягивания.

Более полный список ограничений, предупреждений и инструкций относительно длительного хранения и промывки под давлением труб из ВЧШГ с покрытием Protecto 401 можно найти на веб-сайте Induron.

---

Описание продукта

Трубы и фитинги можно заказать со специальными покрытиями, отличными от указанных на этом веб-сайте; т. е. стеклянная облицовка, асфальтовая облицовка и т. д. Из-за переменных и сложностей, связанных с выбором надлежащей облицовки для данной услуги, AMERICAN приглашает запросы на техническую помощь, доступность и стоимость.

Описание продукта

Поскольку для некоторых областей применения могут потребоваться трубы и фитинги без покрытия, AMERICAN поставляет любую свою продукцию без покрытия, если это указано при покупке. Проконсультируйтесь с AMERICAN, если вы считаете, что это приложение относится к вашему проекту.

---

ПОКРЫТИЯ

Описание продукта

V-Bio, новейшее достижение в области защиты от коррозии для труб из ВЧШГ, представляет собой усиленную полиэтиленовую оболочку, которая воздействует на анаэробные бактерии на поверхности трубы и препятствует образованию клеток коррозии под обертка.

Полиэтиленовая оболочка, уже известная своими антикоррозионными свойствами, успешно использовалась для защиты литых и чугунных труб в агрессивных средах с момента ее первого использования в системе водоснабжения в 1958 году. А теперь, с V-Bio, эта оболочка предлагает еще больше защита самого надежного, экономичного и долговечного материала труб в отрасли.

Ключевые факты об усиленном полиэтиленовом кожухе V-Bio:

• Создан на основе проверенного метода защиты от коррозии — полиэтиленового кожуха, который защищает железные трубы от агрессивных загрязнений с момента его первой установки в 1958.
• Представляет собой значительный эволюционный прогресс в защите от коррозии труб из ВЧШГ.
• Состоит из трех слоев коэкструдированной пленки из линейного полиэтилена низкой плотности (LLDPE), сплавленных в один.
• Имеет внутреннюю поверхность, на которую нанесена запатентованная смесь антимикробного биоцида для смягчения микробиологической коррозии («MIC») и летучего ингибитора коррозии («VCI») для контроля гальванической коррозии.
• Защищает от коррозии, не расходуя и не разлагая биоцид или ингибитор коррозии. Улучшенные свойства пленки сохранятся со временем.
• Соответствует всем требованиям стандарта Американского национального института стандартов и Американской ассоциации водопроводных сооружений (ANSI/AWWA C105/A21. 5) для полиэтиленовой оболочки.
• Самый передовой метод борьбы с коррозией.

Для получения подробной информации о кожухе из усиленного полиэтилена V-Bio, трубах из ВЧШГ или Исследовательской ассоциации труб из ВЧШГ посетите: www.dipra.org/v-bio/

Описание продукта

В районах с сильно агрессивными почвами использование полиэтиленовой трубы или листового кожуха обеспечивает высокоэффективную и экономичную защиту. Защита от коррозии, обеспечиваемая сыпучим полиэтиленом, отличается несколькими способами, и ее не следует путать с покрытиями, наносимыми непосредственно на ствол трубы. Самым существенным отличием является его способность защищать без создания концентрационных ячеек в праздничные дни. Кроме того, поскольку кожух применяется, когда труба фактически уложена в землю, повреждения, возникающие при транспортировке, погрузочно-разгрузочных работах и ​​т. д., сводятся к минимуму.

Поскольку вода может присутствовать в почве вокруг трубы, вода также может находиться между трубой и оберткой. Вода внутри полиэтиленовой трубки изначально имеет некоторые характеристики почвенной среды, и может начаться коррозия. Но в течение короткого промежутка времени начальное окисление истощает запасы кислорода в воде, и другие электрохимические реакции коррозии также быстро протекают до завершения. В этот момент достигается состояние химического равновесия и коррозия отсутствует.

С момента первой полевой установки полиэтиленовой пленки на трубу из серого чугуна в 1958 г. установка проводилась в сильно коррозионных грунтах по всей территории Соединенных Штатов. Успех процедуры полиэтиленовой оболочки, разработанной в Соединенных Штатах, был принят несколькими другими странами, и был разработан международный стандарт для полиэтиленовых рукавов (ISO-8180).

Исследования, проведенные Исследовательской ассоциацией труб из ковкого чугуна (DIPRA) на нескольких испытательных полигонах с высокой коррозионной активностью, подтвердили, что полиэтиленовый кожух обеспечивает высокую степень защиты и приводит к минимальной и, как правило, незначительной коррозии наружной поверхности защищенных таким образом труб из ковкого чугуна или из серого чугуна. Эти выводы подтверждены результатами сотен исследований полевых установок. См. dipra.org для получения дополнительной информации.

Полевые испытания также показали, что диэлектрические свойства полиэтилена обеспечивают защиту трубы из ВЧШГ от блуждающего тока на большинстве уровней, встречающихся в полевых условиях.

Поскольку полиэтиленовая оболочка является пассивным методом защиты труб из ВЧШГ в агрессивных грунтах, она обеспечивает большую надежность и экономию, чем системы катодной защиты, которые требуют постоянного контроля, технического обслуживания и других эксплуатационных расходов, а также обученного персонала. Системы катодной защиты также могут в некоторых случаях вызывать побочную коррозию близлежащих незащищенных металлических конструкций.

Для защиты в зонах с сильно агрессивными грунтами AWWA C105 охватывает материалы и процедуры установки для полиэтиленовой оболочки подземных установок трубопроводов из ВЧШГ для воды и других жидкостей.

Полиэтиленовая пленка в форме трубы или листа для покрытия трубопровода изготавливается из первичного полиэтилена, соответствующего требованиям стандарта ANSI/ASTM D1248. Указанная минимальная толщина линейной полиэтиленовой пленки низкой плотности составляет 0,008 дюйма (8 мил). Указанная минимальная толщина полиэтиленовой пленки высокой плотности с перекрестным ламинированием составляет 0,004 дюйма (4 мила).

Материал, необходимая маркировка и методы установки соответствуют требованиям AWWA C105. Этот стандарт и более подробные публикации DIPRA, касающиеся незакрепленных полиэтиленовых оболочек, можно получить в компании AMERICAN.

---

Описание продукта

Компания AMERICAN поставляет большинство труб и фитингов с наружным асфальтовым покрытием толщиной примерно 1 мил в соответствии с AWWA C151 для труб из ВЧШГ, AWWA C115 для фланцевых труб и AWWA C110 и C153 для фитингов.

По всей территории Соединенных Штатов трубы и фитинги из ковкого и серого чугуна с этим стандартным покрытием обеспечивают безотказную работу в течение десятилетий. Если не указано иное, на все трубы и фитинги производства AMERICAN снаружи наносится асфальтовое покрытие.

Асфальтовое покрытие в сочетании с производственной окалиной обеспечивает защиту от коррозии. Если грунт считается вызывающим коррозию трубы из ВЧШГ при оценке в соответствии с Моделью решения о проектировании™ (DDM) или Приложением A стандарта AWWA C105, следует использовать полиэтиленовую пленку или другие подходящие методы.

Асфальтовое покрытие не совместимо с большинством верхних покрытий. Для наземных работ, как внутренних, так и наружных, компания AMERICAN рекомендует использовать отверждаемую влагой уретановую грунтовку Wasser FerroClad, которая хорошо подходит для большинства применений, в том числе в тех случаях, когда типичные верхние покрытия или конечное применение могут быть неизвестны.

Описание продукта

Это химически стойкое и коррозионностойкое покрытие с высоким содержанием твердых частиц для защиты от истирания, влаги, коррозионных паров, химического воздействия и погружения. Для получения дополнительной информации свяжитесь с AMERICAN.

Описание продукта

Это быстросохнущая, не содержащая свинца и хроматов коррозионно-стойкая грунтовка, разработанная для нанесения широкого спектра верхних покрытий. Он хорошо подходит для тех случаев, когда не известны обычные верхние покрытия, но его применение ограничено атмосферным воздействием. Для получения дополнительной информации свяжитесь с AMERICAN.

---

Описание продукта

Это быстросохнущая, не содержащая свинца и хроматов коррозионно-стойкая грунтовка, разработанная для нанесения широкого спектра верхних покрытий. Он хорошо подходит для тех случаев, когда не известны обычные верхние покрытия, но его применение ограничено атмосферным воздействием. Для получения дополнительной информации свяжитесь с AMERICAN.

---

ПРОКЛАДКИ

Описание продукта

Уплотнительный элемент Fastite — кольцевая прокладка из формованного синтетического каучука двух видов твердости, форма которой соответствует конфигурации гнезда для прокладки — изготовлена ​​в соответствии со всеми требованиями ANSI/AWWA C111/A21. .11 и в соответствии с собственными жесткими спецификациями AMERICAN, обеспечивая строго контролируемые свойства размеров и твердости. Меньший конец прокладки изготовлен из более твердой резины с твердостью примерно 85 единиц по дюрометру, что обеспечивает прочное плечо для самоцентрирования на упоре прокладки, постоянное уплотнение от холодного течения и защиту от износа. Больший конец прокладки выполнен из более мягкой резины с твердостью примерно 65 единиц по дюрометру, что обеспечивает простоту сборки и надежное уплотнение. Конструкция обеспечивает эффективную герметизацию при низком или высоком давлении, а также при прямолинейном или искривленном соединении. Это также устраняет любые опасения по поводу инфильтрации или проникновения корней и обеспечивает надежное уплотнение против отрицательного давления, тем самым предотвращая «вытягивание» прокладки в случае создания вакуума в линии.

Конус на внутренней стороне прокладки позволяет входящей трубе располагаться и центрироваться на жесткой секции и снижает нагрузку на трение при последующей сборке. Плотное прилегание и жесткая часть прокладки в сочетании с конструкцией контрфорса препятствуют смещению прокладки во время сборки. Дополнительное внутреннее давление приводит к увеличению герметичности уплотнения, когда труба находится прямолинейно или с отклонением.

Описание продукта

Прокладки American Fast-Grip зарекомендовали себя как превосходный метод крепления труб или фитингов из ВЧШГ диаметром 4–30 дюймов, который можно адаптировать в полевых условиях.

Удерживание, обеспечиваемое запатентованной прокладкой AMERICAN Fast-Grip, обусловлено развитием расклинивающего действия между парами элементов из высокопрочной нержавеющей стали, расположенных вокруг прокладки. Внешний металлический элемент, имеющий на внутренней поверхности острые зубья для захвата втулки, действует как опорный элемент для клиновидного внутреннего элемента.

Из-за этой клиновой конструкции усилие между втулкой и гнездом соединения является практически постоянным при любой заданной осевой нагрузке, независимо от «плотности» или «неплотности» посадки соединения или прогиба соединения.

Прокладка Fast-Grip, имеющая ту же базовую форму, что и прокладка AMERICAN Fastite, может использоваться в любой стандартной трубе или фитинге Fastite диаметром 4–30 дюймов. Он внесен в список UL и одобрен FM для использования в раструбах Fastite или Flex-Ring с гладкими концами Fastite всех размеров от 4 до 16 дюймов. Перечень UL и одобрение FM распространяются на все классы давления и специальные классы толщины труб из ВЧШГ.

В дополнение к достигнутой положительной фиксации, прокладки Fast-Grip обладают эргономическими преимуществами по сравнению с другими фиксируемыми соединениями для фитингов и труб, для которых требуются болты, проушины, сегменты, гаечные ключи и т. д. Соединения можно легко собрать с помощью современных инструментов и методов, используемых для много лет занимается сборкой стандартных соединений Fastite.

Описание продукта

Фланцевые прокладки AMERICAN Toruseal для улучшения рабочих характеристик значительно превосходят обычные полнопроходные или кольцевые прокладки. Несмотря на то, что прокладка Toruseal рекомендуется для всех нормальных водопроводных и канализационных систем, она особенно должна использоваться в сложных условиях, таких как фланцевые трубопроводы очень большого диаметра, специально разработанные установки с большими пролетами (т. подземные фланцы, которые могут подвергаться нежелательной нагрузке на балку.

АМЕРИКАНСКИЙ Прокладки Toruseal соответствуют описанию «специально разработанных прокладок», приведенному в приложениях к AWWA C110, C111 и C115, и «специальных прокладок», приведенному в корпусе AWWA C111.

Прокладки Toruseal рекомендуются для стандартных фланцевых соединений AWWA в обычных системах водоснабжения и канализации. Стандарт ANSI B16.21 указывает, что внутренний диаметр неметаллических полнолицевых и кольцевых прокладок диаметром 3–12 дюймов должен быть больше (такой же, как наружные диаметры стандартных стальных труб), чем номинальный. Любые плоские прокладки, используемые для фланцевых труб из ковкого чугуна, должны иметь «номинальный» внутренний диаметр, как показано в приложении к ANSI/AWWA C115/A21. 15, а не больший внутренний диаметр в соответствии с ANSI B16.21. AMERICAN не рекомендует прокладки с большим внутренним диаметром в соответствии с ANSI B16.21.

AMERICAN Прокладки Toruseal предназначены для использования со стандартными фланцевыми болтами. Отверстия соответствуют сверлениям фланцев AWWA C110, C111 и C115. Они также соответствуют определенным классам сверления фланцев фланцев AWWA C207 и ANSI B16.1 и B16.42. В некоторых случаях прокладки Toruseal можно использовать с фланцами стальных труб размером 14–54 дюйма. Обратитесь в AMERICAN за подробностями или при соединении с любым фланцем, конфигурация которого отличается от фланцев согласно AWWA C110 или C115.

Описание продукта

АМЕРИКАНСКАЯ инновация привела к разработке механического соединения в 1921.

Плоские резиновые прокладки из бутадиен-стирольного каучука обычно используются для водоснабжения и хозяйственно-бытовой канализации. Доступны простые резиновые прокладки с тканевым наконечником, а также другие специальные прокладки, например, из маслостойкой резины.

Простые резиновые прокладки или прокладки с наконечниками используются для воздуха или жидкости с температурой до 150°F. Для применений, связанных с температурами выше 150°F, или для других специальных применений, а также для установок в загрязненных почвах, где проникновение через прокладки может если вас это беспокоит, обратитесь за рекомендациями к AMERICAN.

Стандартные соединительные принадлежности, поставляемые с механическими соединительными трубами и фитингами, включают сальники из ковкого чугуна, болты с Т-образной головкой из низколегированной стали с шестигранными гайками и простые резиновые прокладки. Стоимость этих аксессуаров может быть включена или не включена в цену трубы или фитингов, поэтому уточните это у вашего представителя в АМЕРИКАНЕ.

---

Описание продукта

Для холодного климата, где требуется электрическое оттаивание сервисных соединений, в прокладку Fastite влиты металлические контактные полосы, обеспечивающие «встроенный» контакт, который будет проводить необходимый ток между раструбом и концом трубы. . При сжатии резиновая прокладка плотно прижимает контактные планки к металлическим поверхностям. Эта конструкция обеспечивает закрытый и защищенный контакт, который остается эффективным против расширения, сжатия или будущих движений сустава. При использовании токопроводящих прокладок требуется специальная подготовка раструбов и гладких концов труб. Инструкции приведены на каждой банке смазки для суставов AMERICAN Fastite. Токопроводящая прокладка Fastite подходит для передачи электрического тока силой до 600 ампер.

Другие типы соединений используются для обеспечения электропроводности соединений в приложениях с низкими требованиями к напряжению/току.

На раструбы и скошенные концы токопроводящей соединительной трубы Fastite перед отгрузкой наносится защитное покрытие для защиты посадочных поверхностей прокладок во время транспортировки и хранения перед сборкой.

Примечание. Токопроводящие прокладки Fastite не следует использовать с фиксирующими заглушками Fastite. Трубы Fastite некоторых размеров могут не подходить для использования с токопроводящими прокладками – обратитесь в компанию AMERICAN.

---

Как доставить воду людям? Это была одна из первых проблем человека, с которой он борется до сих пор. Города и деревни часто строились у рек и ручьев только для того, чтобы быть рядом с источником воды. Часто колодец был центром старого города, и люди ежедневно собирались там, чтобы набрать один или два сосуда для своей семьи.

Римляне разработали систему шлюзов и воронкообразных водных путей, известных как акведуки, и впервые человек принес воду в свой дом не с помощью тележки. Ряд открытий был сделан на этих водных путях. Были внесены модификации и использованы различные материалы, что привело к эволюции труб. Сегодня компания Everett J. Prescott, Inc. предлагает бесконечное разнообразие фланцевых труб, которые имеют бесконечное количество применений.

За последние сто лет в трубопроводах произошли быстрые изменения. Столетие назад люди с кирками и лопатами рыли траншеи, чтобы проложить толстостенную трубу из серого железа. Совсем недавно, в 1948 году, британская фирма открыла ковкий чугун и предоставила водной промышленности более прочный, более гибкий и гораздо менее коррозионный материал. В начале 1940-х годов раздираемая войной Германия, чьи запасы железа были истощены из-за военных действий, разработала поливинилхлорид (ПВХ) в качестве альтернативного материала для труб.

С тех пор новые материалы для труб и новые покрытия помогли отрасли стать тем, чем она является сегодня. Сейчас самое подходящее время, чтобы проконсультироваться с нами, чтобы выбрать правильный выбор фланцевой трубы для вашей работы.

Abbreviations Common to Pipes (PDF – 36kb)

ALPHA Valve & Hydrant Installation

ALPHA Coupling & Pressure Test

ALPHA Valve Installation & Interview

Alpha Gydrant Products

Установка кольца сцепления

Труба EJP.

• Накидные фланцы
• Фланцы с приварной шейкой
• Фланцы под сварку враструб
• Глухие фланцы
• Заглушки для очков
• Фланцы для соединения внахлестку
• Переходные фланцы
• Резьбовые фланцы
• Квадратные фланцы
• Приварные фланцы с длинной шейкой
• Расширительный фланец
• Лопатка и кольцевая прокладка Фланец
• Фланец Weldo / Фланец Nipo
• Фланцы с диафрагмой
• Свободные фланцы
• Глухие фланцы с высокой ступицей
• Резьбовые фланцы
• Пластинчатые фланцы

• • Тип поверхности фланца и отделка
    • Плоская поверхность
    • Фланцы с выступом
    • Фланцы с кольцевым соединением (RTJ)
    • Фланцы с канавкой и язычком
    • Фланцы с наружной и внутренней резьбой
  • Различные типы международного стандарта на фланцы
    • Фланцы ASME B16. 5
    • Фланцы ANSI B16.47
    • BS 10 фланцев
    • Фланцы DIN
    • EN 1092-1 Фланцы
    • BS 4504 Фланцы
    • Стандартные фланцы JIS
  • Материалы, используемые для изготовления фланцев

Что такое фланцы?

Фланцы используются для соединения клапанов, труб, насосов и другого оборудования в системе трубопроводов. Обычно фланцы привариваются или имеют резьбу, а два фланца соединяются вместе болтовым соединением с прокладками, чтобы обеспечить уплотнение, обеспечивающее легкий доступ к системе трубопроводов. Эти фланцы доступны в различных типах, таких как накидные фланцы, фланцы с приварной горловиной, глухие фланцы, фланцы с раструбной сваркой и т. Д. Ниже мы объяснили, что различные типы фланцев, используемых в трубопроводных системах, зависят от их размеров и другие факторы.

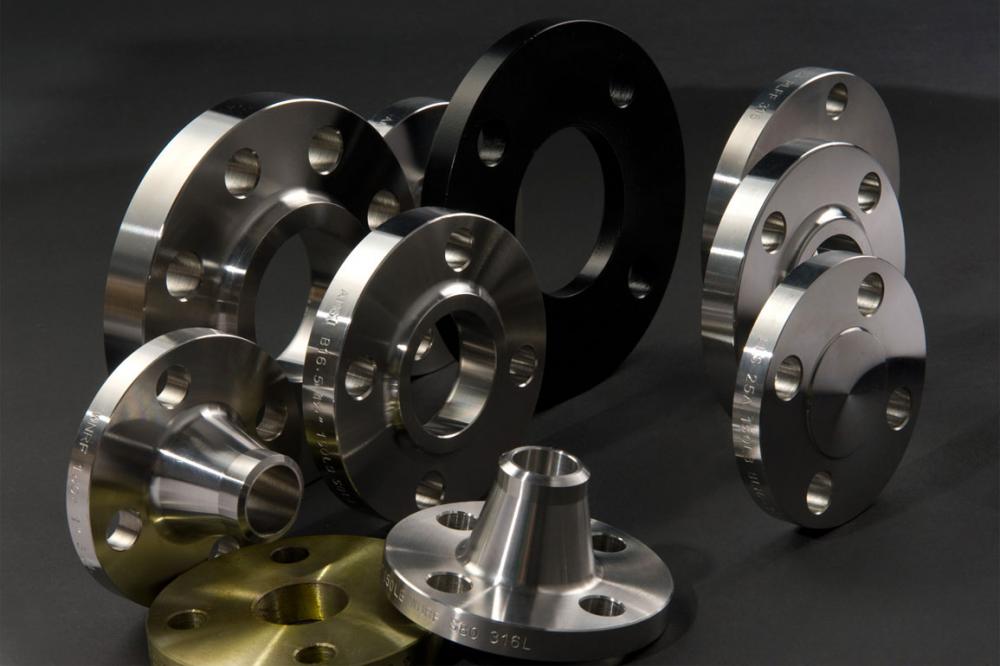

Типы фланцев

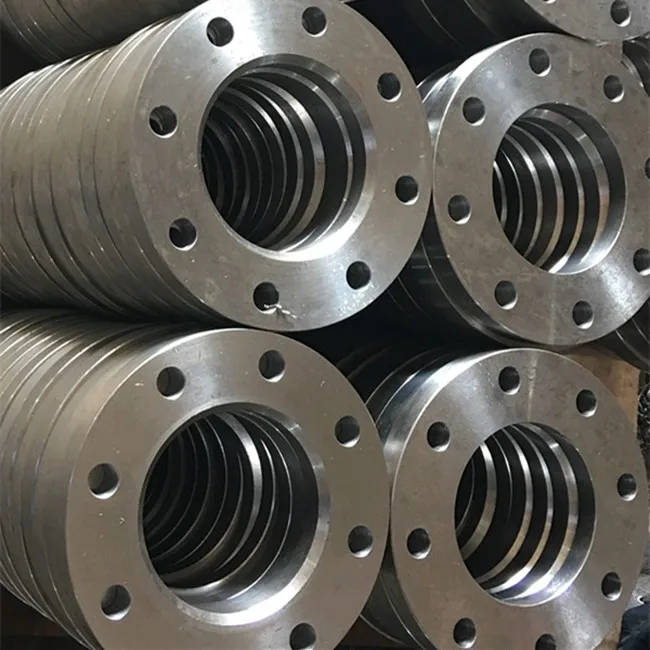

Накидные фланцы

Накидной фланец В основном представляет собой кольцо, надетое на конец трубы, при этом поверхность фланца проходит от конца трубы на достаточное расстояние, чтобы на него наварился валик. внутренний диаметр. Как следует из названия, эти фланцы скользят по трубе и, следовательно, известны как Slip On Flanges. Вставной фланец также известен как фланец SO. Это своего рода фланец, который немного больше трубы и скользит по трубе с внутренней конструкцией. Поскольку внутренний размер фланца немного больше внешнего размера трубы, верхняя и нижняя части фланца могут быть соединены непосредственно с оборудованием или трубой путем угловой сварки фланца SO. Он используется для вставки трубы во внутреннее отверстие фланца. Накладные фланцы для труб используются с приподнятой или плоской поверхностью. Фланцы Slip-On являются подходящим выбором для применений с низким давлением. Скольжение на фланце чрезмерно используется во многих жидкостных трубопроводах.

Фланцы с приварной шейкой

Фланец с приварной шейкой, также известный как фланец с конической ступицей или фланец с высокой ступицей. Фланец с приваренной шейкой (фланец WN) имеет шейку, которая может перемещать натяжение трубы, тем самым уменьшая давление, возникающее в нижней части фланца. Он совместим с трубопроводами, которые работают при высоких или низких температурах и выдерживают высокое давление. Фланцы с приварной шейкой легко узнать по длинному коническому концу, который медленно проходит через толщину стенки трубы или фитинга. Длинная коническая ступица обеспечивает значительную защиту для использования в различных условиях, связанных с высоким давлением, отрицательными и/или высокими температурами. Фланец с приварной горловиной состоит из круглого фитинга с выступающим краем по окружности. Фланец с приваренной горловиной успешно используется при давлении до 5000 фунтов на квадратный дюйм.

Фланцы под приварку внахлест

Фланцы под приварку внахлест соединяются снаружи только одним угловым сварным швом и часто не рекомендуются для ответственных применений. Они в основном используются для линий малого диаметра. Их статическая прочность эквивалентна фланцам Slip On, но их усталостная прочность на 50 процентов выше, чем у фланцев Slip On с двойной сваркой. Для этого типа фланцев необходимо определить толщину соединительной трубы, чтобы обеспечить соответствующую длину отверстия. Перед сваркой в ​​раструбном фланце между фланцем или фитингом и трубой должен быть образован зазор. Целью нижнего зазора сварного шва, как правило, является минимизация остаточного давления в корне сварного шва, которое может возникнуть во время затвердевания металла шва. Недостатком приварного фланца враструб является правильное пространство, которое необходимо сделать. Трещина между трубой и фланцем может вызвать коррозию из-за коррозионных продуктов, в основном в системах трубопроводов из нержавеющей стали. Этот фланец не допускается в некоторых процессах. Так же и для этого фланца по этому принципу всегда надо приваривать сначала трубу а потом просто фитинг.

Заглушки

Заглушки производятся без отверстия и используются для закрытия концов труб, клапанов и отверстий сосудов под давлением. С точки зрения внутреннего давления и нагрузки на болты наиболее нагруженными типами фланцев являются глухие фланцы, особенно больших размеров. Тем не менее, большинство этих давлений представляют собой изгибающиеся типы вблизи центра, и, поскольку нет стандартного внутреннего диаметра, эти фланцы идеально подходят для систем с более высоким давлением и температурой. Функция этих фланцев состоит в том, чтобы загораживать сегмент трубы или патрубок на сосуде, который не используется. Форсунка часто закрывается глухим фланцем для проверки давления на заводе или просто потому, что потребителю не нужны все форсунки, которые были установлены на резервуаре.

Фланцы для очковых заглушек

Заглушки для очков обычно используются для постоянного разделения трубных сетей или просто для соединения друг с другом. Очковая шторка представляет собой стальную пластину, разрезанную на два диска определенной толщины.

Два диска соединены друг с другом стальной деталью, похожей на часть очков на носу. Название происходит от того факта, что сборка выглядит как очки или «очки». Один из дисков представляет собой сплошную пластину, а другой — кольцо, внутренний диаметр которого равен диаметру фланца. Очковые жалюзи используются в конструкциях, которые необходимо регулярно отделять от других установок. Очковая шторка обычно устанавливается в «открытом» положении, чтобы поток через трубу был возможен. Если очковая шторка повернута в положение «закрыто», труба перекрывается, и поток невозможен.

Фланцы для соединения внахлестку

Фланцы для соединения внахлестку используются с патрубками, когда труба изготовлена ​​из дорогого материала. Например, к системе труб из нержавеющей стали можно добавить фланец из углеродистой стали, поскольку фланец не будет контактировать с веществом в трубе. Втулки будут приварены к трубе встык, а фланцы останутся незакрепленными. Внутренний радиус этих фланцев имеет скошенную кромку, чтобы очистить радиус заглушки. Фланцы с соединением внахлест почти аналогичны накидным фланцам, за исключением радиуса на пересечении поверхности фланца и отверстия для размещения фланцевой части вставного конца. Их способность удерживать давление ненамного выше, чем у фланцев Slip On, а усталостная долговечность сборки составляет лишь одну десятую от срока службы фланцев Weld Neck. Поэтому фланец с соединением внахлестку используется в системах с низким давлением и в некритических условиях.

Переходные фланцы

Переходные фланцы предназначены для случаев изменения размера трубы. Фланец (размеры), преимущественно соответствующий большему размеру трубы (NPT), но имеющий меньший диаметр отверстия, соответствующий меньшему размеру трубы (NPT). Эти фланцы обычно бывают глухими, вставными, резьбовыми и сварными. Они доступны для всех классов давления и представляют собой прекрасную альтернативу соединению труб двух разных размеров. Этот тип фланца не следует использовать, если неожиданное изменение, например, в насосе, может вызвать ненужную турбулентность.

Предназначен для использования в системе трубопроводов переменного диаметра. Переходной фланец состоит из фланца одного заданного диаметра с отдельным отверстием меньшего диаметра. Фланец будет иметь размеры большего размера трубы, за исключением размеров отверстия и ступицы. Редукционные фланцы крепятся сваркой, приклеиванием или зажимом фланцев одного размера, снабженных разными соединительными деталями.

Фланцы с резьбой

Фланцы с резьбой выглядят почти так же, как фланцы Slip-On, но главное отличие состоит в том, что фланец с резьбой расточен в соответствии с внутренним диаметром конкретной трубы. Резьбовой фланец — это тип фланца, который имеет коническую трубную резьбу в отверстии в соответствии со стандартом ASME B1.20.1 и может использоваться в трубопроводных системах, где приварка фланца к трубе невозможна, например, во взрывоопасных зонах, где при сварке может возникнуть потенциальный риск. Резьбовой фланец закрепляется на трубе, имеющей дополнительную резьбу к конической трубе. С резьбовыми фланцами обычно используются оцинкованные и чугунные трубы. В системах очень высокого давления и для малых диаметров можно использовать резьбовые фланцы, главное преимущество которых заключается в том, что их можно устанавливать без сварки.

Квадратные фланцы

Квадратные фланцы изготовлены в соответствии со стандартами JIS B2291/JIS F7806. Квадратные фланцы часто используются для соединений между трубой и трубой и компонентами. Они чаще всего используются в линейке гидравлических систем, где происходит прохождение жидкостей, и изготавливаются из двух материалов: стали и нержавеющей стали. Полный набор квадратных фланцев состоит из кольцевого уплотнения, болтов, фланца с внутренней резьбой (со стороны кольца) и фланца с наружной резьбой (с плоской стороны). Фланец с внутренней резьбой указан как часть A. Часть B определяет фланец с наружной резьбой. И полный комплект это АВ.

В соответствии с этим стандартом существует три типа квадратных фланцев: SHAB — используется с болтами с шестигранной головкой, больший размер корпуса фланца, SSAB — используется с винтом с головкой под ключ, меньший размер корпуса фланца, чем SHAB, LSA — только со стороны уплотнительного кольца, L-образная внутренняя поток.

Приварные фланцы с длинной шейкой

В условиях высокого давления и высокой (или колеблющейся) температуры, в первую очередь в нефтегазовой промышленности, используются фланцы с длинной шейкой (часто сокращенно LWN). Длинная шейка направляет трубу непосредственно во фланец и обеспечивает усиление, которое невозможно при использовании стандартного фланца с приварной шейкой. Это усиление очень важно для безопасности промышленных, коммерческих и даже жилых систем высокого давления. В отличие от многих других типов фланцев, длинные приварные шейки не имеют отверстий по графику. Обычно длинные фланцы с приварной горловиной изготавливаются с квадратными вырезами для замены трубы, а не для приварки к трубе.

Длинный фланец с приварной горловиной, как правило, является анкером для водопровода или источника газа, закачиваемого в более крупную сеть труб, например, на заводе или в многоквартирном доме.

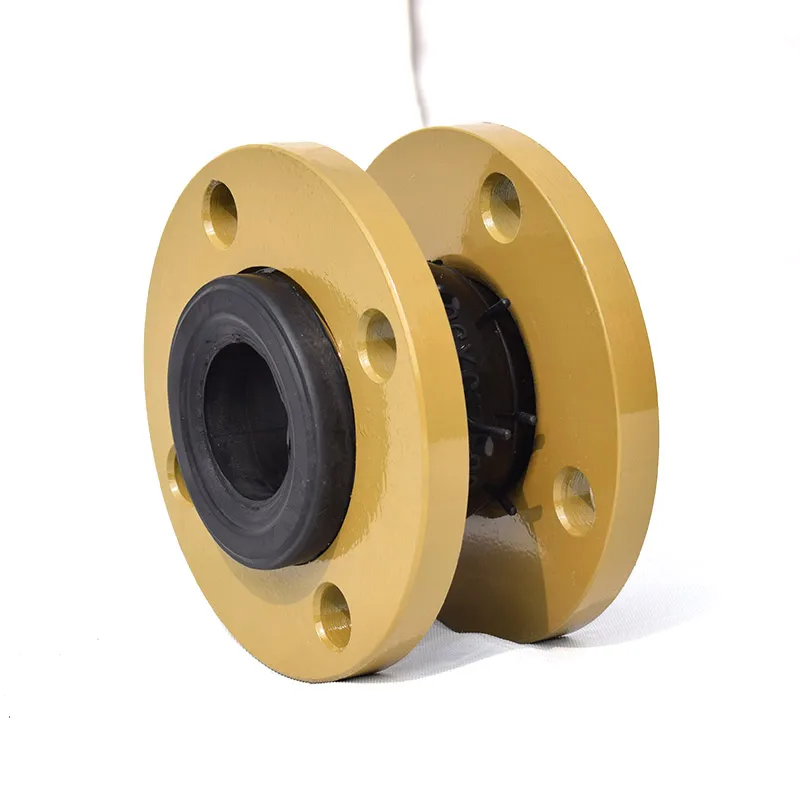

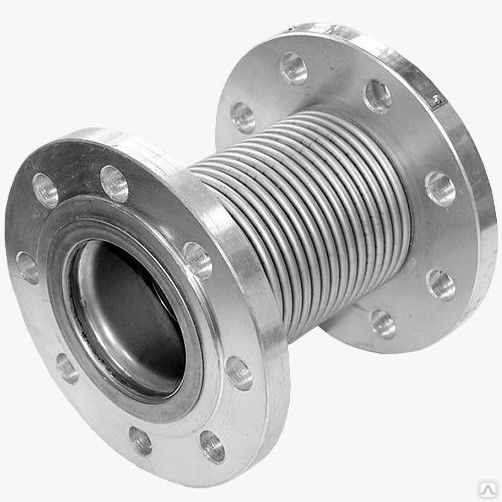

Расширительный фланец

Расширительный фланец, обозначаемый как EXPF, представляет собой сварной шейный фланец, но втулка имеет больший размер (один или два размера). Если у вас ограниченное пространство или вам просто нужно подключиться к трубе большего диаметра, он обеспечивает удобное место для оборудования, насосов и вентиляционных отверстий. Компактный размер экономит место по сравнению с переходным фланцем с приваренной горловиной, который позволяет отказаться от использования фланца и переходника. Фланцы-расширители также считаются экономичной альтернативой отдельному использованию переходного фланца с приварной горловиной. Номинальные значения давления и размеры соответствуют ANSI/ASME B16.5. Фланец расширителя имеет выступ. Для установки расширительного фланца требуется один сварной шов встык.

Лопатка и фланец с кольцевой проставкой

Лопатка и фланец с кольцевой проставкой по существу аналогичны очковым шторкам, за исключением того, что они не соединены вместе. Лопатки и распорки используются в системах, где техническое обслуживание требуется нечасто, или они часто используются в трубах большого диаметра. Лопаты могут весить сотни фунтов в зависимости от размера фланца и уровня напряжения. Во избежание дополнительного веса фланцевое соединение выбрано специально не для очковой шторки, а для 2-х отдельных частей. Интенсивное техническое обслуживание трубопроводной системы может быть основной причиной для временной замены кольцевой прокладки лопатой.

Фланец Weldo / Фланец Nipo

Фланец Nipo представляет собой комбинацию приварного, ниполетного и приварного фланца с горловиной и широко используется в трубной промышленности, например, приварной или ниполетный для ответвления под углом 90°. Со стороны спускной трубы приварной фланец выполнен в виде приварного штифта, а с другой стороны имеет фланцевое соединение. Это означает, что отводное соединение со стороны трубопровода представляет собой сварное соединение. Во фланце Nipo соединение ответвления со стороны направляющей трубы представляет собой сварное соединение, а с другой стороны оно имеет фланцевое соединение.

Фланцы с диафрагмой

Фланцы с диафрагмой используются с расходомерами для измерения расхода жидкостей или газов в соответствующем трубопроводе. Пары напорных «отводов», чаще всего с 2-х сторон, прямо противоположных друг другу, врезаны во фланец диафрагмы. Фланцевые соединения с диафрагмой разработаны и изготовлены в соответствии с рекомендациями Американской газовой ассоциации (AGA), ASME и Международного общества автоматизации (ISA). Фланец с отверстием доступен в широком спектре следующих типов: фланцы с отверстием для приварки с выступом, фланец с отверстием для приварки с выступом, фланцы с отверстием для сварки с кольцевым соединением, фланцы с отверстием для углового крана.

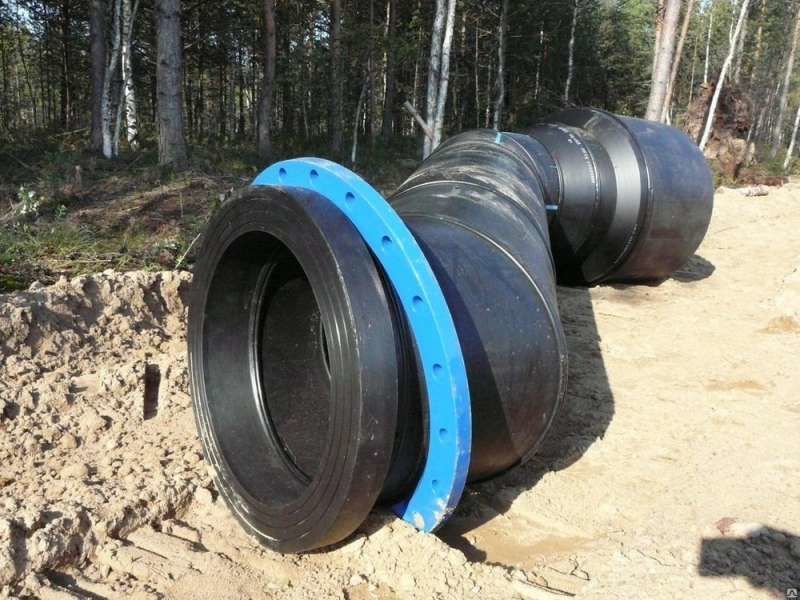

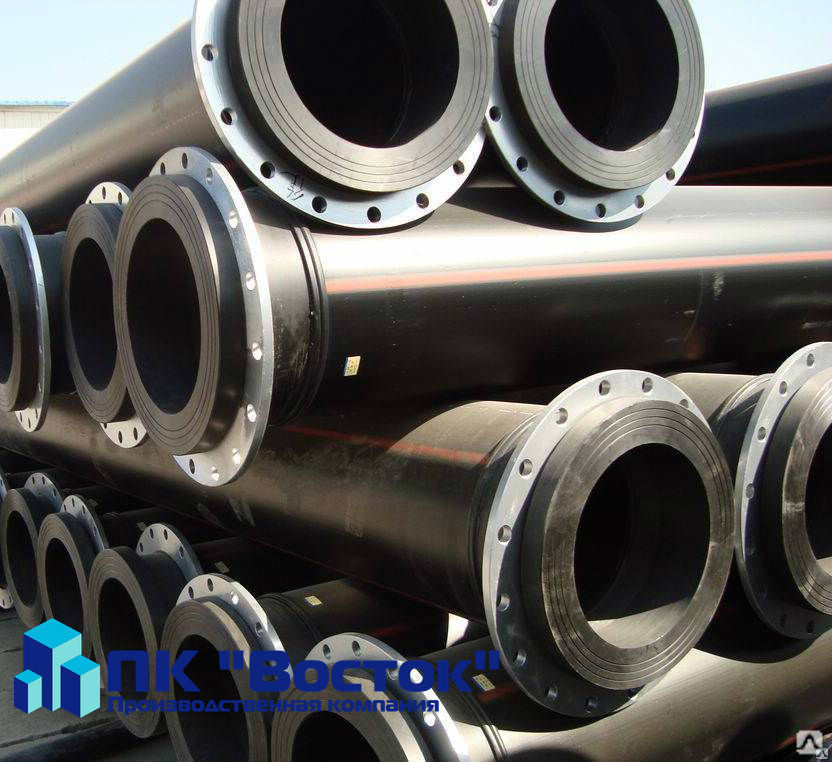

Свободные фланцы

Свободный фланец — это устройство, которое приваривается к концу отрезка трубы, образуя половину фланцевого соединения. Деталь может быть изготовлена ​​из углеродистой или нержавеющей стали в соответствии с предполагаемой спецификацией, состоящей из плоской стальной поковки с отверстиями под болты по периметру и отверстием в центре размером с трубу, которая должна быть приварена к свободному фланцу. . Существуют типы свободных фланцев, которые подходят для использования с отводами, клапанами и практически любым типом компонентов трубопровода.

Заглушки с высокой ступицей

Заглушка с высокой ступицей используется для герметизации концов трубных конструкций. Это своего рода круглая пластина без центрального крепления, но со всеми нужными отверстиями для болтов. Глухой фланец с высокой ступицей доступен в различных размерах и материалах и используется для обеспечения конструктивного закрытия на концах труб, клапанов или патрубков. В закрытом состоянии этот фланец позволяет легко получить доступ к линии. Иногда глухой фланец с высокой втулкой может быть специально изготовлен или обработан, чтобы соответствовать номинальному размеру трубы, на которую делается переход. Это уменьшение может быть уменьшением резьбы или уменьшением количества сварных швов. Часто глухие фланцы с высокой ступицей поставляются с фитингами NPT, которые позволяют устанавливать соединения для испытаний под давлением. С учетом таких факторов, как внутреннее давление и нагрузка на болты, глухие фланцы с высокой ступицей подвергаются наибольшей нагрузке из всех типов фланцев, особенно больших размеров.

Фланцы с резьбой

Фланец с резьбой также известен как фланец с резьбой, и он имеет резьбу внутри отверстия фланца, которая подходит к трубе с соответствующей наружной резьбой на трубе, и эти фланцы в основном используются в коммунальных услугах, таких как воздух и вода. Резьбовой фланец часто используется для требований малого диаметра, высокого давления. К резьбовым фланцам со ступицей предъявляются требования в диапазоне от 1/2″ до 24″. Класс давления: от класса 150 до класса 2500, от PN 2,5 до PN 250 и облицовка: RF / RTJ

Резьбовые фланцы ввинчиваются в отверстие, соответствующее наружной резьбе трубы. Резьбовые фланцы используются с трубами с наружной резьбой. Преимущество этих фланцев в том, что их можно монтировать без сварки.

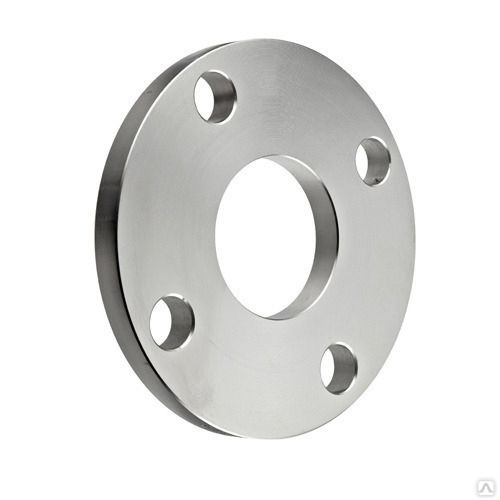

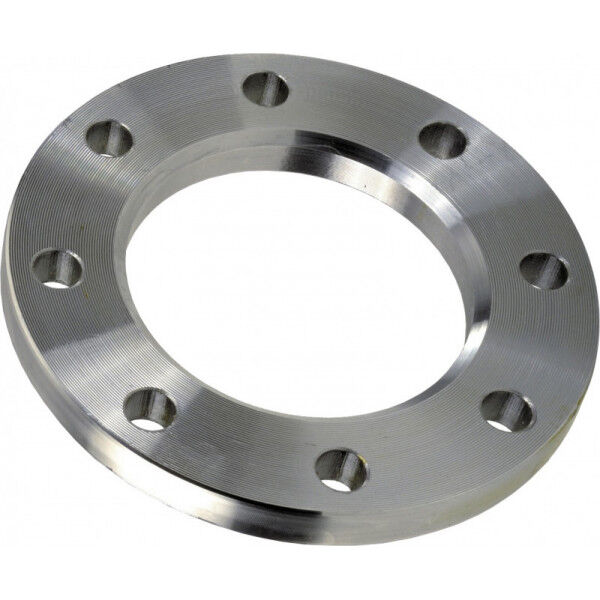

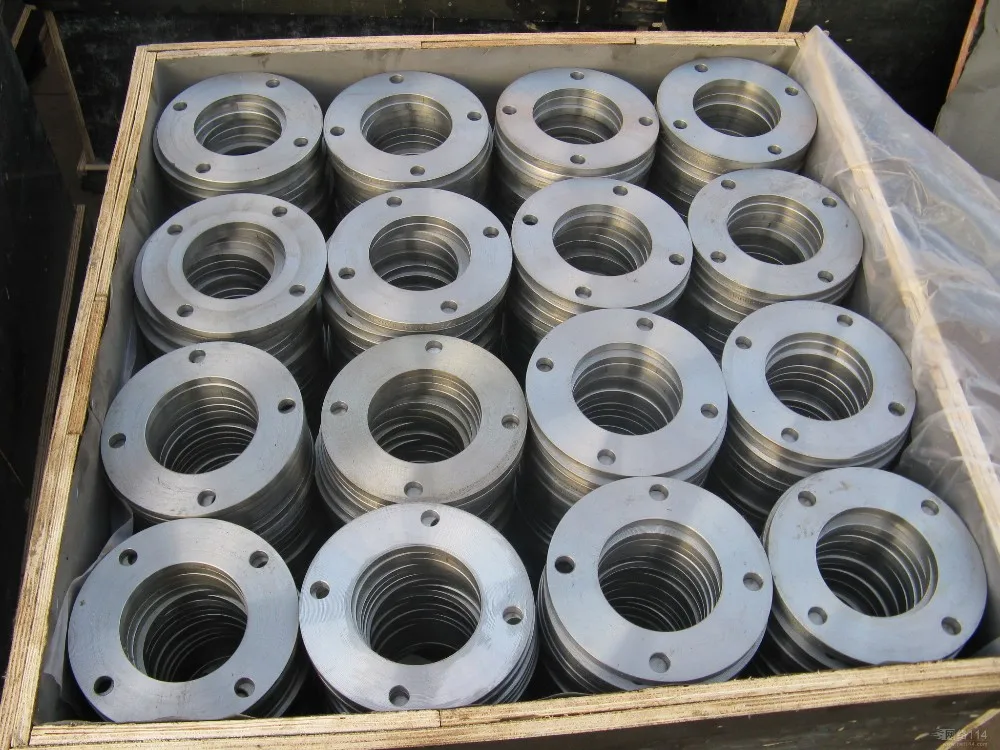

Пластинчатые фланцы

Пластинчатые фланцы, часто называемые плоскими фланцами, имеют поверхность прокладки, расположенную в той же плоскости, что и поверхность окружности болтового соединения. Его также называют фланцем с плоской поверхностью. Применения, использующие фланцы с плоской поверхностью, часто представляют собой отливку ответного фланца или фланцевого фитинга. Фланцы с плоской поверхностью используются, когда ответные фланцы имеют плоскую поверхность. Это состояние возникает в первую очередь при подключении к чугунному оборудованию, клапанам и специальным устройствам. В стандарте ASME B31.1 указано, что при соединении фланцев из чугуна с плоской поверхностью с фланцами из углеродистой стали необходимо снять приподнятую поверхность фланца из углеродистой стали и необходимо использовать полнопрофильную прокладку.

Тип поверхности фланца и отделка:

Плоская поверхность

В той же плоскости фланец с плоской поверхностью имеет поверхность прокладки, как и поверхность окружности болтового соединения. Применения, использующие плоские торцевые фланцы, часто связаны с отливкой ответного фланца или фланцевого фитинга. Плоский стальной фланец указывается как фланец, который обработан плоско и не имеет гребнеобразной приподнятой поверхности или кольцевого соединительного фланца. Свободная плоская плоская поверхность фланца обеспечивает полный контакт между прокладкой и всей матирующей поверхностью.

Фланцы с плоской поверхностью никогда не должны крепиться болтами к фланцу с приподнятой поверхностью. В стандарте ASME B31.1 указано, что приподнятая поверхность фланца из углеродистой стали должна быть удалена при соединении чугунных фланцев с плоской поверхностью с фланцами из углеродистой стали и что требуется полнопрофильная прокладка. Форма поверхности фланца относится ко всем применениям, в которых чугун и другие хрупкие материалы используются для производства оборудования и клапанов. Для фланцев с плоской поверхностью следует использовать только полнопроходные прокладки. Это гарантирует, что два сопрягаемых фланца находятся в полном и равном контакте.

Фланцы с выступом

Фланец с выступом является наиболее распространенным типом, используемым в технологических установках, и его легко идентифицировать. Это называется приподнятой поверхностью, потому что поверхности прокладки приподняты над поверхностью окружности болтового соединения. Для всех фланцев из кованой стали, таких как механизмы и клапаны, обычно используется эта форма фланцевой маски. Во фланцах с выступом может использоваться широкая комбинация конструкций прокладок. Эти комбинации могут также включать в себя листы с плоскими кольцами и металлические компоненты со спиральной намоткой и двойной оболочкой.

Фланцы с выступом используются для концентрации большего давления на меньшей площади прокладки и, таким образом, повышения способности соединения выдерживать давление. Отверстия под болты находятся в области внешнего кольца этих фланцев. Регулировка «Move» между высотами двух колец помогает прикладывать большее усилие к области прокладки, тем самым создавая более прочное уплотнение, когда прокладка прикреплена, а болты установлены и затянуты. В зависимости от класса давления поверхность фланца имеет размер 1/16″ или 1/4″ ANSI 300 и ниже, имеет приподнятую поверхность 1/16″, а ANSI 400 и выше имеет приподнятую поверхность 1/4″.

Фланцы с кольцевым соединением (RTJ)

Фланцы с кольцевым соединением (RTJ) имеют канавки, которые врезают стальные кольцевые прокладки в их поверхности. Когда согнутые болты вдавливают в канавки прокладку между фланцами, фланцы закрывают (или чеканят) прокладку и создают плотный контакт внутри канавок, создавая сцепление металла с металлом. Обычно фланцы с кольцевым соединением используются в системах с температурой выше 427 ° C при экстремальном давлении и высокой температуре. Фланец RTJ с выточенной кольцевой канавкой может иметь приподнятую поверхность. Приподнятое лицо не действует как какой-либо компонент средства герметизации. Приподнятые поверхности прикрепленных и затянутых фланцев могут касаться друг друга для фланцев RTJ, которые уплотняются кольцевыми прокладками.

Для этого материал прокладки кольцевого соединения должен быть менее прочным (более пластичным), чем материал фланца. Натянутая прокладка не сможет выдержать в этом случае дополнительную нагрузку, кроме натяжения винта, вибрации и движения не смогут еще больше растрескать прокладку и снизить напряжение присоединения. Прокладка типа R с восьмиугольной частью является наиболее распространенной прокладкой RTJ, поскольку она гарантирует чрезвычайно прочное уплотнение. Тем не менее, в стиле «простой канавки» признается, что обе прокладки RTJ имеют восьмиугольную или овальную часть.

Фланцы с пазом и язычком

Фланцы с канавкой и язычком должны подходить к ушам с пазом и пазом. Одна сторона фланца имеет приподнятое кольцо (язычок), выточенное на поверхности фланца, в то время как сопрягаемый фланец имеет соответствующее углубление (канавку), выточенное в его носовой части. Стандартизированы как крупные, так и мелкие типы пазогребневых накладок. Они отличаются от наружных и внутренних тем, что внутренние диаметры шипа и канавки не достигают основания фланца, тем самым удерживая прокладку на ее внутреннем и внешнем диаметре. Их обычно можно найти на крышках клапанов и крышках насосов.

Соединения «шип-паз» также имеют то преимущество, что они самовыравниваются и служат эластичным буфером. Косой стык удерживает точку нагрузки на одной линии с стыком и не требует интенсивного процесса механической обработки. Определенные поверхности фланцев, такие как RTJ, T и G, F и M, не должны крепиться болтами. Это связано с тем, что контактные поверхности не перекрываются, и нет прокладки, которая имеет один тип с одной стороны и другой тип с другой. Фланцы с канавкой и язычком используются в некритических приложениях с низким давлением для крепления других компонентов с канавкой и язычком.

Фланцы с наружной и внутренней резьбой

Фланцы с наружной и внутренней резьбой представляют собой фланцы, которые подходят друг к другу. Одна поверхность фланца в этих вариантах имеет область, которая выходит за пределы обычной поверхности фланца. Этот фланец называется The Man. Сопрягаемый фланец или другой фланец с другой стороны будет иметь аналогичное углубление, выточенное в его носовой части. Этот ответный фланец называется фланцем с внутренней резьбой

. Фланцы также должны быть выровнены по этой форме. Каждый лицевой фланец имеет область, выходящую за нормальную грань фланца (папа). Другой фланец или ответный фланец имеет соответствующее углубление (внутреннюю резьбу), выточенное на лицевой стороне.

Женские лица должны быть 3/16 дюйма в длину, мужские лица должны быть 1/4 дюйма в ширину, а каждый конец должен быть плоским. Внешний диаметр женского лица служит для нахождения и удержания марли. На самом деле есть 2 версии; средние фланцы M&F и широкие фланцы M&F.

Охватываемые и охватываемые фланцы имеют улучшенные уплотнительные свойства, более надежное позиционирование и специфическое сжатие уплотнительного материала, использование другого, более эффективного уплотнительного материала и усовершенствованного уплотнительного материала (уплотнительные кольца).

Различные типы международных стандартов для фланцев:

Фланцы ASME B16.5

Стандарт ASME B16.5 распространяется на стальные трубные фланцы от NPS 1/2 до NPS 24, метрические / дюймовые, и фланцевые фитинги в классе давления от 150 до класса 2500. Сюда входят уровни давления-температуры, компоненты, длины, допуски, наименования, измерения и методы обозначения отверстий для фланцевых фитингов и фланцев труб. Для трубопроводных конструкций широко используются два очень важных фланца, такие как фланец с приварной горловиной и глухие фланцы. Взаимозаменяемость используется для слов «В16,5» или «В16 5», что соответствует той же норме. Однако стандартный ASME B16 5 (ANSI B16 5) включает размеры только до 24 дюймов.

Текущий и правильный стандарт — ASME B16.5. ANSI B16.5 широко распространен в индустрии жаргона и до сих пор широко используется архитекторами, инженерами, производителями и поставщиками. Несмотря на то, что стандартов ANSI B16.5 технически не существует, они воспринимались как другой способ сказать ASME B16.5.

Фланцы ANSI B16.47

ANSI B16.47 (стальные фланцы большого диаметра) — это стандарт для фланцев стальных труб диаметром от NPS 26 до NPS 60. Тем не менее, обычный ANSI B16.47 далее делится на глухой фланец и фланец ANSI B16.47 серии A и ANSI B16.47 B с приварным фланцем. Фланец API 605 ранее также назывался фланцем серии B. Термины B16.47 или B 16 47 или ANSI B 16 47 взаимозаменяемы и соответствуют одному и тому же стандарту.

В последней версии представлены как метрические, так и дюймовые измерения и баллы в единицах измерения. MSSSP-44: стальные фланцы для трубопроводов и API 605: ANSI B16.47 оснащен фланцами из углеродистой стали большого диаметра. Таким образом, фланцы MSS SP-44 называются фланцами ANSI B16.47 серии A, тогда как в рамках этого стандарта фланцы API 605 называются фланцами ANSI B16.47 серии B. Стандарт ANSI B16.47 содержит требования к давлению-температуре, деталям, размерам, допускам, маркировке и проверке фланцев труб размером от NPS 26 до NPS 60 и классов классификации 75, 150, 300, 400, 600 и 9.00 для больших размеров.

BS 10 Фланцы

Британский стандарт BS10, 1962 г. – это стандартные цилиндры, трубы и фитинги, фланцы и болтовые конструкции. В миллиметрах размеры фланцев BS 10 включают выступы, простые, цельнолитые или протравленные фланцы и фланцы с приваркой в ​​горловину, во фланцах согласно таблицам BS10. Хотя таблица фланцев труб BS 10 устарела, таблица фланцев BS 10 для легких пролетов, недорогих фланцев из нержавеющей стали, все еще используется. Эти фланцы типа BS 10 могут быть изготовлены из тяжелых металлов и сплавов, таких как нержавеющая сталь, углеродистая сталь, сплавы, такие как элементы, включая никель, медь и т. д.

Фланцы BS 10 известны своей надежностью и превосходными характеристиками, что делает их одним из самых экономичных доступных решений. Фланцы с горловиной BS 10 хорошо работают как в условиях высоких температур, так и при высоком давлении. Фланцы таблицы d BS 10 также могут быть изготовлены из таких марок, как дуплексная и супердуплексная нержавеющая сталь, в зависимости от конечного использования компонента.

Фланцы DIN

Немецкий институт стандартизации Deutsches Institut für Normung (DIN) является немецкой национальной организацией по стандартизации и официальным дочерним органом ISO. DIN Flanges — это зарегистрированная в Германии ассоциация, базирующаяся в Берлине, для раздельных фланцев. В настоящее время существует около тридцати тысяч стандартов DIN, охватывающих почти все технологические области. Фланцы DIN чаще всего используются в европейских странах.

Стандарт DIN Фланцы используют метрические размеры (мм и бар) для измерения размеров и давления клапанов и фланцев. Европейские фирмы обычно используют стандарт DIN для фланцев, даже если производство осуществляется в Соединенных Штатах. Фланцы DIN имеют широкий охват, и более 30 000 стандартов DIN для фланцев обеспечивают всесторонний охват различных типов фланцев и технологий. Спецификация фланцев DIN состоит из номеров DIN, начиная с 15, 20, 25, 32, 40, 50, 65, 80 и т. д. до 200.

EN 1092-1 Фланцы

EN 1092-1 является расширением Британского стандарта спецификаций. Это заменяет снятый с производства BS EN 1092-1. В EN 1092-1 BS. Европейский метрический диапазон, включающий размеры круглых фланцев от DN 10 до 4000 и обозначения PN 2, 5 и 100. Этот стандарт ЕС определяет спецификации для круглых стальных фланцев от DN 10 до DN 4000 с обозначениями PN от PN 2,5 до PN 400 и номинальные размеры.

Спецификация определяет формы фланцев и их облицовок, длину, допуски, резьбу, размеры болтов, текстуру поверхности, маркировку, ткани, уровни давления/температуры и вес фланцев. ЕН 1092-1 Форма 01 PN10 Фланец откладывается или может использоваться для сырой, угольной, нефтехимической и смежных отраслей промышленности из следующих материалов и размеров; Компоненты, используемые для производства фланцев EN 1092-1, изготовлены из углеродистой стали: A105, SS400, SF440, RST37.2, S235JRG2, P250GH, C22.8. Они также производятся из нержавеющей стали марок: F304, F304L, F316, F316L, 316Ti и так далее.

Фланцы BS 4504

Фланцы BS 4504 подпадают под британскую метрическую шкалу, которая включает круглые фланцы от PN 2,5 до PN 40 для цилиндров, клапанов и фитингов, включая фланцы с размерами DN. До этого он был известен как BS 4504:19.69. Эти фланцы идеально подходят для использования в жестких условиях, особенно при низком давлении в нефтяной отрасли. Европейский метрический стандарт, охватывающий технические характеристики круглых фланцев, варьируется от размера DN 10 до 4000 и обозначений PN 2, 5 и 100.

Фланцы BS 4504 состоят из фланцев стандартов ANSI B16. 5, ANSI B16.47, ANSI B16.36. Они также состоят из номеров DIN, таких как DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642. Эти фланцы BS 4504 используются в таких отраслях, как химическая промышленность, производство удобрений, производство теплообменников, приборостроение и атомная тепловая промышленность.

Стандартные фланцы JIS

Стандарты JIS — это японские промышленные стандарты, которые используются для промышленной деятельности в Японии. Это координировал комитет японских промышленных стендов (JISC). Японская ассоциация стандартов (JSA) ранее была присоединена к METI, которая теперь является автономным фондом. Это имеет в виду широкий спектр программ, касающихся японских и зарубежных стандартов. Стандартные фланцы JIS относятся к подразделению JIS-B и классифицируются по различным размерам, в которых они изготавливаются.

Эти типы фланцев японского промышленного стандарта подразделяются на такие категории, как JIS5k, JIS10K, JIS15K, JIS20K. Фланцы JIS B2200 K определяются путем замены буквы K одной из вышеупомянутых категорий, таких как 5K, 10K, 15K и 20K. Размеры каждого фланца зависят от категории или типа фланцев.

Материалы, используемые для изготовления фланцев:

Эти стальные фланцы изготавливаются из различных материалов, таких как углеродистая сталь, низколегированная сталь, фланцы из нержавеющей стали, фланцы из дуплексной стали, фланцы из супердуплексной стали, фланцы из монеля, фланцы из инконеля, фланцы из хастеллоя. , никелевые фланцы и комбинация экзотических материалов (заглушка) и других материалов основы.

• Углеродистая сталь: – ASTM A105, ASTM A350 LF1/2, ASTM A181
Легированная сталь
• : – ASTM A182F1/F2/F5/F7/F9/F11/F12/F22
Нержавеющая сталь
• : – ASTM A182F6 /F304 /F304L /F316 /F316L/ F321/F347/F348
• Дуплексная сталь S31803 / S32205
• Супердуплексная сталь S32750 S32760
• Титан класса 1/2/3/4/5/7
• Сплав с высоким содержанием никеля: – Монель ASTM / ASME SB 564 400 /K500
• Инконель 600/601/625/800/825/718
• Хастеллой C4/C22/B2/B3
• Никель 200/201
• Медно-никелевый сплав 70/30, 90/10, 95/5

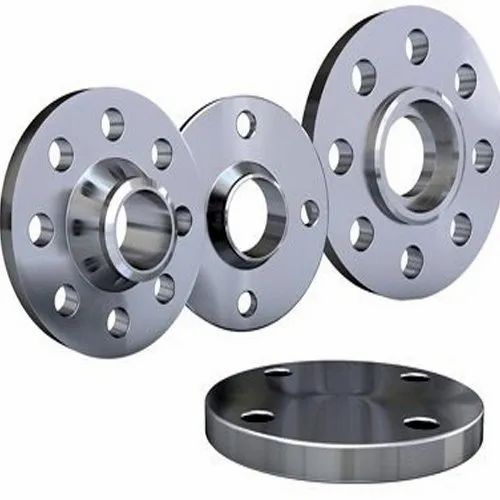

• Фланцы Hastelloy C276
• Инконель 625 Фланцы

Piping Mart

Pipingmart — это портал B2B, специализирующийся на промышленных, металлических и трубопроводных изделиях. Кроме того, делитесь последней информацией и новостями, касающимися продуктов, материалов и различных типов марок, чтобы помочь бизнесу в этой отрасли.

Теги: Глухие фланцы, Фланцы внахлестку, типы фланцев

Фланцы для стальных труб для водопроводных сооружений

Стандарт ANSI/AWWA C207-01 Фланцы для стальных труб для водопроводных сооружений — распространяется на вставные фланцы.

B-кольцевые фланки-рейтинг давления

86 фунтов на кв. Дюйм

495549559996495999969699599559599/4003666

Стальные трубные фланки для услуг Waterworks AWWA C207-94 класс B
Размер труб (
Размер труб (
Размер труб (
. (дюймы)	Внутренний диаметр (накидное отверстие) (inches)	Number of Bolt Holes	Bolt Hole Diameter (inches)	Bolt Circle (inches)	Thickness (inches)
4	9	4. 57	8	3/4	7-1/2	5/8
5	10	5.66	8	7/8	8-1/ 2	5/8
6	11	6.72	8	7/8	9-1/2	11/16
8	13-1/2	8.72	8	7/8	11-3/4	11/16
10	16	10.88	12	1	14-1/4	11/16
12	19	12,88	12	1	17	11/16
14	21	14.19	12	1-1/8	18-3/4	11/16
16	23-1/2	16.19	16	1-1/8	21-1/4	11/16
18	25	18. 19	16	1-1/4	22-3/4	16/11
20	27-1/2	20.19	20	1-1/4	25	11/16
22	29-1/2	22.19	20	1-3/8	27-1/4	3/4
24	32	24.19	20	1-3/8	29-1/2	3/4
26	34-1/4	—	24	1-3/8	31-3/4	13/16
28	36-1/2	—	28	1-3/8	34	7/8
30	38-3/4	—	28	1-3/8	36	7/8
32	41-3/4	—	28	1-5/8	38-1/2	15/16
34	43-3/4	—	32	1-5/8	40-1/2	15/16
36	46	—	32	1-5/8	42-3/4	1
38	48-3/4	—	32	1-5/8	400 456 456 456 456 456 456 456 456 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 4. 40036	48.	1
40	50-3/4	—	36	1-5/8	47-1/4	1
42	53	—	36	1-5/8	49-1/2	1 -1/8
44	55-1/4	—	40	1-5/8	51-3/4	1-1/8
1-1/8
	1-1/8
	1-1/8
1-1/8
	1-1/8
1-1/8		1- 57-1/4	—	40	1-5/8	53-3/4	1-1/8
48	59-1/2	—	44	1-5/8	56	1-1/4
50	61-3/4	—	44	1-7/8	58-1/4	1-1/4
52	64	—	44	1-7/8														4444	10036	44	10036		44	10036	. 2	1-1/4
54	66-1/4	—	44	1-7/8	62-3/4	1-3/8
60	73	—	52	1-7/8	69-1/4	1-1/2
66	80	—	52	1-7/8	76	1-5/8
72	86-1/2	—	60	1-7/8	82-1/2	1-3/4
78	93	—	64	2-1/8	89	2
84	99-3/4	—	64	2-1/8	95-1/2	2
90	106-1/2	—	68	2-3/8	102	2-19. 169169.																																		2		.	113-1/4	—	68	2-3/8	108-1/2	2-1/4
102	.
108	126-3/4	—	72	2-5/8	120-3/4	2-1/2
114	133-1/2	—	76	2-7/8	126-3/4	2-3/4
120	140-1/4	—	76	2-7/8	132-3/4	2-3/4
126	147	—	80	3-1/8	139-1/4	3
132	153-3/4	—	80	3-1/8	145-3/4	3
138	160-1/2	—	84	3-3/8	152	3-1/4
144	167-1/4	—	84	3-3/8	158-1/4	3-1/4

• 1 в = 25,4 мм

D-Ring Flanges- рейтинг давления

175- 150 фунтов на кв. 94 Класс D Размер трубы
(дюймы)
Внешний диаметр
(дюймы) Внутренний диаметр
(скольжение на отверстии)
(дюймы) Номер из (дюймы) Номер из (дюймы) Номер из (дюймы) . (дюймы) . Bolt Circle
(inches) Thickness
(inches) 4 9 4.57 8 3/4 7-1/2 5/8 5 10 5.66 8 7/8 8-1/2 5/8 6 11 6.72 8 7/8 9-1/2 11/16 8 13-1/2 8.72 8 7/8 11-3/4 11 /16 10 16 10,88 12 1 14-1/4 11/16 12 19 12. 88 12 1 17 13/16 14 21 14.19 12 1-1/8 18-3/4 15/16 16 23-1/2 16.19 16 1-1/ 8 21-1/4 1 18 25 18.19 16 1-1/4 22-3/4 1-1/16 20 27-1/2 20.19 20 1-1/4 25 1-1/8 22 29-1/2 22.19 20 1-3/8 27-1 /4 1-3/16 24 32 24,19 20 1-3/8 29-1/2 1-1/4 26 34-1/4 — 24 1-3/8 31-3/4 1-5/16 28 36-1/2— 28 1-3/8 34 1-1 34. 30 38-3/4 — 28 1-3/8 36 1-3/8 32 41-3/4 — 28 1-5/8 38-1/2 1-1/2 34 43-3/ 4— 32 1-5/8 40-1/2 1-1/2 36 46— 32— 32— 32— 32— 32— 32. 42-3/4 1-5/8 38 48-3/4 — 32 1-5/8 45-1/4 1-5/8 40 50-3/4 — 36 1-5/8 47-1/4 1-5/8 42 53 — 36 1-5/8 49-1/2 1-3/4 44 55-1/4 — 40 1-5/8 51-3/4 1-3/4 46 57-1/4 — 40 1-5/8 53-3/4 1-3/4 48 59-1/ 2 — 44 1-5/8 56 1-7/8 50 61-3/4 — 44 1-7/8 58-1/4 2 52 64 — 44 1-7/8 60-1/2 2 54 66-1/4— 44 1-7/8. 40036/40036/40036.... 444/40041 1-7/8. 44 1-7/8 44 1-7/8 44 1-7/8 44 1-7/ 44 4 2-1/8 60 73 — 52 1-7/8 69-1/4 2-1/4 66 80 — 52 1-7/8 76 2-1/2 72 86-1/2 — 60 1-7/8 82-1/2 2-5/8 78 93 — 64 2-1/8 89 2-3/4 84 99-3/4— 64 2-1/ 64 2-1/8 2-1/ 2-1/8. 2-7/8 90 106-1/2 — 68 2-3/8 102 3 96 113-1/4 — 68 2-3/8 108-1/2 3-1 /4 102. — 72 2-5/8 120-3/4 3-3/8 114 133-1/2 — 76 2-7/8 126-3/4 3-1/2 120 140-1/4 — 76 2-7/8 132-3/4 3-1/2 126 147 — 80 3-1/8 139-1/4 3-3/4 132 153-3/4 — 80 3-1/8 145-3/4 3-7/8 138 160-1/2— 84 3-3-3-3-3-3-3-39004 3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-39 3- 3-3-39. 3-3— 3-1 3-1 3-1 3-1 3-1 3-1 3-1 3-1 3-1 3-1—. 152 4 144 167-1/4 — 84 3-3/8 158-1/4 4-1/8

Фланцы с E-образным кольцом — номинальное давление

275 фунтов на кв. дюйм

1-.4955 28 28 28 289959 1/8..766696669666966666666666666. 8

Steel Pipe Flanges for Waterworks Services AWWA C207-94 Class E
Pipe Size (inches)	Outside Diameter (inches)	Inside Diameter (Slip on Bore) (inches )	Количество отверстий для болта	Диаметр отверстия болта (дюймы)	Круг Болта (дюймы)	.0424
4	9	4.57	8	3/4	7-1/2	1-1/8
5	10	5.66	8	7/ 8	8-1/2	1-3/16
6	11	6.72	8	7/8	9-1/2	1-5/16.	9-1/2	1-5/16.	9-1/2	1-5/16.	9-1/2	1-5/16.	9-1/2	1-5/16.	9-
8	13-1/2	8,72	8	7/8	11-3/4	1-1/2
10	16	10,88	12	1	14-1/4	1	14-1/4	1-1	14-1/4	1-1	14-1/41	14-1/41	1-1
12	19	12.88	12	1	17	1-3/4
14	21	14.19	12	1-1/8	18 -3/4	1-7/8
16	23-1/2	16.19	16	1-1/8	21-1/4	2
18	25	18.19	16	1-1/ 4	22-3/4	2-1/8
20	27-1/2	20.19	20	1-1/4	25	2-3/8
22	29-1/2	22,19	20	1-3/8	27-1/4	2-1/2
24	32	24.19	20	1-3/8	29-1/2	2-5/8
26	34-1/4	—	24	1-3/8	31-3/4	2-3/4
2-3/4
	2-3/4
	2-3/4			2-3/4			2-3/4	.	36-1/2	—	28	1-3/8	34	2-3/4
30	38-3/4	—	28	1-3/8	36	2-7/8
32	41-3/4	—	28	1-5/8	38-1/2	3
34	43-3/4	—	32	1-5/8	401111. 4011/2 40036 4011. 40036 32	1-5/		32	1-5/		32	1-5.	3
36	46	—	32	1-5/8	42-3/4	3-1/8
38	48-3/4	—	32	1-5/8	45-1/4	1-5/8	45-1/4	1-5/8	45-1/4	1-5/8	45-1/4	1-5/8	45-1/4	1-5/8
40	50-3/4	—	36	1-5/8	47-1/4	3-1/4
42	53	—	36	1-5/8	49-1/2	3-3/8
44	55-1/4	—	40	1-5/8	51-3/4	3-3/8
46	57-1/4	—	46	57-1/4	—	46	57-1/4	—	46	57-1/4	—	46	57-1/4	—	46	40	1-5/8	53-3/4	3-7/16
48	59-1/2	—	44	1-5/8	56	3-1/2
50	61-3/4	—	44	1-7/8	58-1/4	3-1/2
52	64	—	44	1-7/8	60-1/2	3-5/8	60-1/2	3-5 3-5 3-5 3-5 3-5 3-5.5.5-5/8	60-1/2	3-5/8
54	66-1/4	—	44	1-7/8	62-3/4	3-3/4
60	73	—	52	1-7/8	69-1/4	3-7/8
66	80	—	52	1-7/8	76	4-1/4
72	86-1/2	—	82-1/2	4-3/8
78	93	—	64	2-1/8	89	4-3/4
84	99-3/4	—	64	2-1/8	95-1/2	4-3/4
90	106-1/2	—	68	2-3/8	102	5-1/8
96	113-1/4	—	68	2-3/8	108-1/2	5-1/8
102	120	—	72	2-5/8	114-1/2	5-1/2
108	126-3/4	—	72	2-5/8	120-3/4	5-1/2
114	133-19141
114	133-19141
114	133-19141
114	133-19141
114	133-19141
	133-19141
	133-19141
114	133-1941
114	76	2-7/8	126-3/4	5-7/8
120	140-1/4	—	76	2-7/8	132-3/4	5-7/8
126	147	—	80	3-1/8	139-1/4	6-1/4
132	153-3/4	—	80	3-1/8	14136-3. /4	6-1/4
138	160-1/2	—	84	3-3/8	152	6-3/4
144	167-1/4	—	84	3-3/8	158-1/4	6-3/4

F-Ring Flanges — Pressure Rating

300 psi

9 9181 (дюймы)4

Steel Pipe Flanges for Waterworks Services AWWA C207-94 Class F
Pipe Size (inches)	Outside Диаметр (дюймы)	Внутренний диаметр (накидное отверстие) (дюймы)	Количество отверстий под болты	Диаметр отверстий под болты
Bolt Circle (inches)	Thickness (inches)
4	10	4.57	8	7/8	7-7/8	1. 13
5	11	5.66	8	7/8	9-1/4	1.21
6	12-1/2	6.72	12	7 /8	10-5/8	1.31
8	15	8.72	12	1	13	1.31
10	17-1/2	10.88	16	1-1/8	15-1/4	1.50
12	20-1/2	12.88	16	1-1/4	17-3/4	1,63
14	23	14.19	20	1-1/4	20-1/4	1.94
16	25-1/2	16.19	20	1-3/8	22-1/2	2.14
18	28	18. 19	24	1-3/8	24-3/4	2.25
20	30- 1/2	20,19	24	1-3/8	27	2.33
22	33	22.19	24	1-3/8	29-1/4	2.50
24	36	24.19	24	1-5/8	32	2.69
26	38-1/4	26.25	28	1-7/8	34-1/2	3.00
28	40-3/4	28.25	28	1-7/8	37	3.13
30	43	30.25	28	1-7/8	39 -1/4	3.15
32	45-1/4	32.25	28	1-7/8	41-1/2	3. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий *
