Фланцы стальные размеры – ГОСТ 12820-80* «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры»

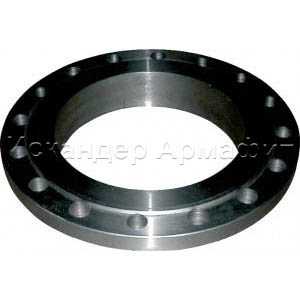

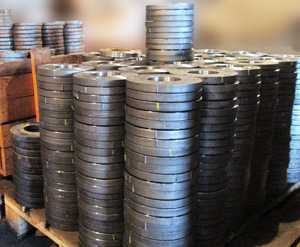

Фланец стальной плоский

Фланцы стальные плоские ГОСТ 12820-80 Фланец стальной плоский предназначен для соединения трубопроводов на условное давление от 0,1 МПа до 2,5 МПа (от 1 кгс/см2 до 25 кгс/см2) и температуру среды от -40°С до +300°С. Фланцы имеют уплотнительные поверхности исполнениями 1, 2, 3. Допускается изготовление фланцев с уплотнительной поверхностью исполнения 4, 5, 8 и 9. Фланцы стальные плоские по ГОСТ 12820-80 имеют присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80   Диаметр условный Диаметр наружный Диаметр по болтовым отверстиям D0, мм Диаметр внутренний Толщина фланца Диаметр болтовых отверстий d0, мм Количество отверстий Масса, Dy, мм D, мм dв, мм b, мм n, шт. кг. PN = 0,6 МПа (6 кгс/см2) Фланец стальной Ду15 80 55 19 10 11 4 0,33 Фланец стальной Ду20 90 65 26 12 11 4 0,53 Фланец стальной Ду25 100 75 33 12 11 4 0,64 Фланец стальной Ду32 120 90 39 13 14 4 1,01 Фланец стальной Ду40 130 100 46 13 14 4 1,21 Фланец стальной Ду50 140 110 59 13 14 4 1,33 Фланец стальной Ду65 160 130 78 13 14 4 1,63 Фланец стальной Ду80 185 150 91 15 18 4 2,44 Фланец стальной Ду100 205 170 110 15 18 4 2,85 Фланец стальной Ду125 235 200 135 17 18 8 3,88 Фланец стальной Ду150 260 225 161 17 18 8 4,39 Фланец стальной Ду200 315 280 222 19 18 8 5,89 Фланец стальной Ду250 370 335 273 20 18 12 7,67 Фланец стальной Ду300 435 395 325 20 22 12 10,28 Фланец стальной Ду350 485 445 377 22 22 12 12,58 Фланец стальной Ду400 535 495 426 24 22 16 15,2 Фланец стальной Ду500 640 600 530 25 22 16 19,72 Фланец стальной Ду600 755 705 630 25 26 20 26,24 Фланец стальной Ду800 975 920 820 27 30 24 46,14 Фланец стальной Ду1000 1175 1120 1020 31 30 28 64,36 Фланец стальной Ду1200 1400 1340 1220 34 33 32 99,03 PN = 1,0 МПа (10 кгс/см2) 15 95 65 19 10 14 4 0,51 20 105 75 26 12 14 4 0,74 25 115 85 33 12 14 4 0,89 32 135 100 39 14 18 4 1,4 40 145 110 46 15 18 4 1,71 50 160 125 59 15 18 4 2,06 65 180 145 78 17 18 4 2,8 80 195 160 91 17 18 4 3,19 100 215 180 110 19 18 8 3,96 125 245 210 135 21 18 8 5,4 150 280 240 161 21 22 8 6,62 200 335 295 222 21 22 8 8,05 250 390 350 273 23 22 12 10,65 300 440 400 325 24 22 12 12,9 350 500 460 377 24 22 16 15,85 400 565 515 426 26 26 16 21,56 500 670 620 530 28 26 20 27,7 600 780 725 630 31 30 20 39,4 800 1010 950 820 37 33 24 79,16 1000 1220 1160 1020 43 33 28 118,43 1200 1455 1380 1220 51 39 32 197,44 PN = 1,6 МПа (16 кгс/см2) 15 95 65 19 12 14 4 0,61 20 105 75 26 14 14 4 0,86 25 115 85 33 16 14 4 1,17 32 135 100 39 16 18 4 1,58 40 145 110 46 17 18 4 1,96 50 160 125 59 19 18 4 2,58 65 180 145 78 21 18 4 3,42 80 195 160 91 21 18 4 3,71 100 215 180 110 23 18 8 4,73 125 245 210 135 25 18 8 6,38 150 280 240 161 25 22 8 7,81 200 335 295 222 27 22 12 10,1 250 405 355 273 28 26 12 14,49 300 460 410 325 28 26 12 17,78 350 520 470 377 30 26 16 22,88 400 580 525 426 34 30 16 31 500 710 650 530 44 33 20 57,01 600 840 770 630 45 39 20 80,03 800 1 020 950 820 49 39 24 104,41 1000 1255 1170 1020 58 45 28 179,37 1200 1485 1390 1220 71 52 32 297,78 PN = 2,5 МПа (25 кгс/см2) 15 95 65 19 14 14 4 0,7 20 105 75 26 16 14 4 0,98 25 115 85 33 16 14 4 1,17 32 135 100 39 18 18 4 1,77 40 145 110 46 19 18 4 2,18 50 160 125 59 21 18 4 2,71 65 180 145 78 21 18 8 3,22 80 195 160 91 23 18 8 4,06 100 230 190 110 25 22 8 5,92 125 270 220 135 27 26 8 8,26 150 300 250 161 27 26 8 10,12 200 360 310 222 29 26 12 13,34 250 425 370 273 31 30 12 18,9 300 485 430 325 32 30 16 23,95 350 550 490 377 38 33 16 34,35 400 610 550 426 40 33 16 44,62 500 730 660 530 48 39 20 67,3 600 840 770 630 49 39 20 90,87 800 1075 990 820 63 45 24 181,43 Пример условного обозначения фланца плоского приварного Ду 50 мм на Ру 1,0 МПа (10 кг/см2) исполнения 1: Фланец 1-50-10 ГОСТ 12820-80.           Заказать фланцы плоские стальные

armavent.ru

Фланцы стальные плоские приварные гост 12820-80

Поставляя продукты компании Брандони на Российский рынок мы предлагаем фланцы стальные плоские приварные ГОСТ 12820-80 номинальное давление Ру 6, Ру 10, Ру 16 и Ру 25, отводы, переходы высокого качества:

1. Кованные  фланцы  стальные  плоские  приварные  Ру  6, ГОСТ 12820-80, Россия
(исполнение 1)

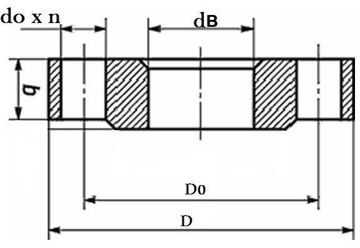

Фланец  стальной  Ру6	Чертеж  фланца  стального  (размеры)



Наименование	Диаметр условный Ду (мм)	Диаметр dв (мм)	Диаметр D (мм)	Диаметр D1 (мм)	n отв. d	Толщина b (мм)	Масса (кг)
Фланец стальной Ду 32  Ру 6, ГОСТ 12820-80	32	39	120	90	4xМ12	13	1.01
Фланец стальной Ду 40 Ру 6, ГОСТ 12820-80	40	46	130	100	4xМ12	13	1.21
Фланец стальной Ду 50 Ру 6, ГОСТ 12820-80	50	59	140	110	4xМ12	13	1.33
Фланец стальной Ду 65 Ру 6, ГОСТ 12820-80	65	78	160	130	4xМ12	13	1.63
Фланец стальной Ду 80 Ру 6, ГОСТ 12820-80	80	91	185	150	4xМ16	15	2.44
Фланец стальной Ду 100 Ру 6, ГОСТ 12820-80	100	110	205	170	4xМ16	15	2.85
Фланец стальной Ду 125 Ру 6, ГОСТ 12820-80	125	135	235	200	8xМ16	17	3.88
Фланец стальной Ду 150 Ру 6, ГОСТ 12820-80	150	161	260	225	8xМ16	17	4.39
Фланец стальной Ду 200 Ру 6, ГОСТ 12820-80	200	222	315	280	8xМ16	19	5.89
Фланец стальной Ду 250 Ру 6, ГОСТ 12820-80	250	273	370	335	12xМ16	20	7.67
Фланец стальной Ду 300 Ру 6, ГОСТ 12820-80	300	325	435	395	12xМ20	20	10.28

2. Кованные  фланцы  стальные  плоские  приварные  Ру  10, ГОСТ 12820-80, Россия
(исполнение 1)





Наименование	Диаметр условный Ду(мм)	Диаметр dв (мм)	Диаметр D (мм)	Диаметр D1 (мм)	n отв. d	Толщина b (мм)	Масса (кг)
Фланец стальной Ду 15 Ру 10, ГОСТ 12820-80	15	19	95	65	4xМ12	10	0.51
Фланец стальной Ду 20 Ру 10, ГОСТ 12820-80	20	26	105	75	4xМ12	12	0.74
Фланец стальной Ду 25 Ру 10, ГОСТ 12820-80	25	33	115	85	4xМ12	12	0.89
Фланец стальной Ду 32 Ру 10, ГОСТ 12820-80	32	39	135	100	4xМ16	14	1.4
Фланец стальной Ду 40 Ру 10, ГОСТ 12820-80	40	46	145	110	4xМ16	15	1.71
Фланец стальной Ду 50 Ру 10, ГОСТ 12820-80	50	59	160	125	4xМ16	15	2.06
Фланец стальной Ду 65 Ру 10, ГОСТ 12820-80	65	78	180	145	4xМ16	17	2.8
Фланец стальной Ду 80 Ру 10, ГОСТ 12820-80	80	91	195	160	4xМ16	17	3.19
Фланец стальной Ду 100 Ру 10, ГОСТ 12820-80	100	110	215	180	8xМ16	19	3.96
Фланец стальной Ду 125 Ру 10, ГОСТ 12820-80	125	135	245	210	8xМ16	21	5.4
Фланец стальной Ду 150 Ру 10, ГОСТ 12820-80	150	161	280	240	8xМ20	21	6.62
Фланец стальной Ду 200 Ру 10, ГОСТ 12820-80	200	222	335	295	8xМ20	21	8.05
Фланец стальной Ду 250 Ру 10, ГОСТ 12820-80	250	273	390	350	12xМ20	23	10.65
Фланец стальной Ду 300 Ру 10, ГОСТ 12820-80	300	325	440	400	12xМ20	24	12.90
Фланец стальной Ду 400 Ру 10, ГОСТ 12820-80	400	426	565	515	16xМ24	26	21.56
Фланец стальной Ду 500 Ру 10, ГОСТ 12820-80	500	530	670	620	20xМ24	28	27.7



3. Кованные  фланцы  стальные  плоские  приварные  Ру  16, ГОСТ 12820-80, Россия
(исполнение 1)





Наименование	Диаметр условный  Ду (мм)	Диаметр dв (мм)	Диаметр D (мм)	Диаметр D1 (мм)	n отв. d	Толщина b (мм)	Масса (кг)
Фланец стальной Ду 15 Ру 16, ГОСТ 12820-80	15	19	95	65	4xМ12	12	0.61
Фланец стальной Ду 20 Ру 16, ГОСТ 12820-80	20	26	105	75	4xМ12	14	0.86
Фланец стальной Ду 25 Ру 16, ГОСТ 12820-80	25	33	115	85	4xМ12	16	1.17
Фланец стальной Ду 32 Ру 16, ГОСТ 12820-80	32	39	135	100	4xМ16	16	1.58
Фланец стальной Ду 40 Ру 16, ГОСТ 12820-80	40	46	145	110	4xМ16	17	1.96
Фланец стальной Ду 50 Ру 16, ГОСТ 12820-80	50	59	160	125	4xМ16	19	2.58
Фланец стальной Ду 65 Ру 16, ГОСТ 12820-80	65	78	180	145	4xМ16	21	3.42
Фланец стальной Ду 80 Ру 16, ГОСТ 12820-80	80	91	195	160	4xМ16	21	3.71
Фланец стальной Ду 100 Ру 16, ГОСТ 12820-80	100	110	215	180	8xМ16	23	4.73
Фланец стальной Ду 125 Ру 16, ГОСТ 12820-80	125	135	245	210	8xМ16	25	6.38
Фланец стальной Ду 150 Ру 16, ГОСТ 12820-80	150	161	280	240	8xМ20	25	7.81
Фланец стальной Ду 200 Ру 16, ГОСТ 12820-80	200	222	335	295	12xМ20	27	10.10
Фланец стальной Ду 250 Ру 16, ГОСТ 12820-80	250	273	405	355	12xМ24	28	14.49
Фланец стальной Ду 300 Ру 16, ГОСТ 12820-80	300	325	460	410	12xМ24	28	17.78
Фланец стальной Ду 400 Ру 16, ГОСТ 12820-80	400	426	580	525	16xМ27	34	31.00
Фланец стальной Ду 500 Ру 16, ГОСТ 12820-80	500	530	710	650	20xМ30	44	57.01



4. Кованные  фланцы  стальные  плоские  приварные  Ру  25, ГОСТ 12820-80, Россия
(исполнение 1)



Наименование	Диаметр условный  Ду (мм)	Диаметр dв (мм)	Диаметр D (мм)	Диаметр D1 (мм)	n отв. d	Толщина b (мм)	Масса (кг)
Фланец стальной Ду 25 Ру 25, ГОСТ 12820-80	25	33	115	85	4xМ12	16	1.17
Фланец стальной Ду 32 Ру 25, ГОСТ 12820-80	32	39	135	100	4хМ16	18	1.87
Фланец стальной Ду 40 Ру 25, ГОСТ 12820-80	40	46	145	110	4xМ16	18	2.35
Фланец стальной Ду 50 Ру 25, ГОСТ 12820-80	50	59	160	125	4xМ16	21	2.71
Фланец стальной Ду 65 Ру 25, ГОСТ 12820-80	65	78	180	145	8xМ16	18	3.43
Фланец стальной Ду 80 Ру 25, ГОСТ 12820-80	80	91	195	160	8xМ16	23	4.06
Фланец стальной Ду 100 Ру 25, ГОСТ 12820-80	100	110	230	190	8xМ20	25	5.92
Фланец стальной Ду 125 Ру 25, ГОСТ 12820-80	125	135	270	220	8xМ24	27	8.26
Фланец стальной Ду 150 Ру 25, ГОСТ 12820-80	150	161	300	250	8xМ24	27	10.12
Фланец стальной Ду 200 Ру 25, ГОСТ 12820-80	200	222	360	310	12xМ24	29	13.34
Фланец стальной Ду 250 Ру 25, ГОСТ 12820-80	250	273	425	370	12xМ27	31	18.9
Фланец стальной Ду 300 Ру 25, ГОСТ 12820-80	300	325	485	430	16xМ27	30	22.8

Цена — см. прайс-лист. Фланцы стальные плоские приварные ГОСТ 12820-80 — в наличии на складе

brandoni.su

Фланцы плоские | Фланцы стальные плоские

Описание:
Фланцы плоские стальные настоящий стандарт распространяется на фланцы стальные плоские приварные трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров.
Технические характеристики фланцев:

Фланцы должны изготовляться с уплотнительным поверхностями исполнений 1.,2., 3, и присоединительными размерами по ГОСТ 12815-80. Допускается изготовление фланцев с уплотнительными поверхностями исполнений 4., 5., 8. и 9. Пример условного обозначения при заказе круглого стального плоского приварного фланца Dy 50 мм на Py 1.0 МПА (10 кгс/см2 ) из стали 25, исполнения 1 ( с соединительным выступом ):
Предельные отклонения размеров: Dn- по H 14( при получении штамповкой – по классу ГОСТ 7505-98) b- для штампованных фланцев Ю а также изготовляемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой – по классу точности Т4 ГОСТ 7505-89. При этом допускается усиление шва, которое при определении предельного отклонения не учитывается Фланцы плоские стальные ГОСТ 12822-80
Настоящий стандарт распространяется на стальные свободные на приварном кольце фланцы трубопроводов и соединительных частей машин, патрубков аппаратов и резервуаров на Py от 0.1 до 2.5 МПа (от 1 до 25 кгс/ см2) и температуру среды от 243 до 573 К ( от минус 30 до плюс 300 С).
Кольца должны изготовляться с уплотнительными поверхностями исполнений 1., 2., 3 и присоединительными размерами по ГОСТ 12815-80. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений 4, 5, 8 и 9.

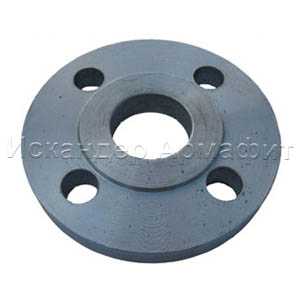

Фланцы стальные плоские

Круглого стального свободного фланца Dy 500 мм на Py 0.6 МПа (6 кгс/см2) из стали Cт3сп:
Фланцы стальные — это металлические детали, используемые для соединения трубы как с оборудованием, так и между собой. Представляет стальной фланец из себя диск с отверстиями, в которые вставляют болты для соединения.
Фланцы стальные плоские приварные производятся по ГОСТ 12820-80, имеют широкую линейку диаметров от 15 до 800 мм. Работают стальные фланцы при температуре от минус 70 до плюс 300 градусов и при давлении до 25 МПА. При производстве стальные плоские фланцы используют различные марки стали:

• 20, 25 по ГОСТ 1050-88;
• 09Г2С по ГОСТ 19281-89;
• Ст3сп не ниже 2-й категории по ГОСТ 380-94;
• 12Х18Н9Т по ГОСТ 7769-82.
• 10Г2 по ГОСТ 4543-71;
• 15Х5М по ГОСТ 4543-71.

При использовании в изготовлении фланцев плоских используются различные мароки стали, меняется температура применения деталей:

• Ст3сп, 20, 25 — от минус 30 до плюс 300;
• 09Г2С, 10Г2 — от минус 70 до плюс 300;
• 15Х5М, 12Х18Н9Т — от минус 40до плюс 300.

Фланцы стальные плоские изготавливаются с уплотнительными поверхностями исполнений 1, 2, 3, 4, 5, 8, 9 присоединительными размерами по ГОСТ 12815-80. Пример условного обозначения фланца стального плоского приварного исполнения 1 (с соединительным выступом), Dу 200 мм, на Ру 0,25 МПа (2,5 кгс/см 2) из стали 09Г2С по ГОСТ 12820-80: Фланец 1-200-2,5-09Г2С-ГОСТ 12820-80. Плоские приварные фланцы по ГОСТ 12820-80 12821 80.

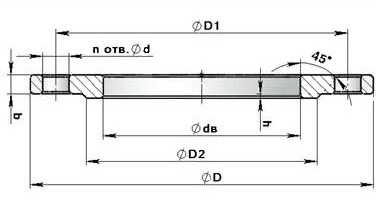

Чертеж:

Технические характеристики:

Ру от 0,1 до 2,5 Мпа (от 1 до 25 кгс/см2), температура среды от минус 70 до плюс 300°С.

Материал изготовления:
стали марки Ст3сп не ниже 2-й категории по ГОСТ 380-94;
20, 25 по ГОСТ 1050-88;
09Г2С по ГОСТ 19281-89;
10Г2 по ГОСТ 4543-71;
15Х5М по ГОСТ 4543-71;
12Х18Н9Т по ГОСТ 7769-82.

Температура применения деталей, изготовленных из стали марки:
Ст3сп, 20, 25 – от минус 30°С до плюс 300°С;
09Г2С, 10Г2 – минус 70°С до плюс 300°С;
15Х5М, 12Х18Н9Т – от минус 40°С до плюс 300°С.

Фланцы изготавливаются с уплотнительными поверхностями исполнений 1, 2, 3, 4, 5, 8, 9 присоединительными размерами по ГОСТ 12815-80.
Пример условного обозначения фланца круглого стального плоского приварного исполнения 1 (с соединительным выступом), Dу 200 мм, на Ру 0,25 МПа (2,5 кгс/см 2) из стали 09Г2С по ГОСТ 12820-80:
Фланец 1-200-2,5-09Г2С-ГОСТ 12820-80.

Примечание: ГОСТ 12820-80 введен взамен ГОСТ 1255-67, ГОСТ 9938-62, ГОСТ 12827-67 и ГОСТ 12828-67.
Фланцы плоские ГОСТ 12820-80

Фланцы стальные плоские приварные ГОСТ 12820-80

Примечание: ГОСТ 12820-80 введен взамен ГОСТ 1255-67, ГОСТ 9938-62, ГОСТ 12827-67 и ГОСТ 12828-67. Настоящий стандарт распространяется на стальные плоские приварные фланцы трубопроводов и соединительных частей, а так же на присоединительные фланцы арматуры, соединительных частей , машин , приборов, патрубков аппаратов и резервуаров на условное давление Py от 0.1 до 2.5 МПа (от 1 до 25 кгс/cм 2) и температуру среды от 203 до 573 К ( от минус 70 до плюс 300 С).

Описание:
В трубопроводах фланцевые соединения применяются либо в тех случаях, когда требуется иметь разъемные трубопровод, либо в случаях присоединения трубопровода к фланцевой арматуре, фланцевым измерительным устройствам и оборудованию, имеющему фланец. Фланец — деталь трубопровода, предназначенная для монтажа отдельных его частей, а также для присоединения оборудования к трубопроводу. Фланцевое соединение состоит из фланцев, прокладки, болтов или шпилек с гайками и шайбами. Прокладка устанавливается между двумя фланцами, сжимается и расплющивается затягом шпилек или болтов. В зависимости от требования к герметичности (надежности работы) фланцевого соединения и параметров транспортируемой среды фланцы имеют различную конструкцию уплотнительной поверхности (плоскую, с выступом и впадиной и др.) Плотность фланцевого соединения зависит от степени прилегания прокладки к зеркалу фланца и конструкции уплотнительной поверхности. В трубопроводах применяются фланцы с уплотнительными поверхностями: плоской, с соединительным выступом, с выступом или впадиной, шипом или пазом, а также под зубчатые прокладки. В зависимости от условного давления и температуры фланцы различаются по типу, присоединительным размерам и материалу. Присоединительные размеры фланцев по наружному диаметру, димаетрам центров болтовых отверстий, а также количеству этих отверстий и их диаметрам независимо от того, выпущен ли фланец отдельной деталью, отлит совместно с корпусом оборудования или арматурой в зависимости от условного давления, одинаковы и отвечают размерам предусмотренным ГОСТ 12820-80.

Применение:
При давлении не более 4 МП допускается установка плоских фланцев. В остальных случаях должны применятся фланцы приварные встык и имеющие уплотнительные поверхности с выступом или впадиной.

Чертеж:

Технические характеристики:

Характеристики	Показатель
Давление номинальное, МПа (кгс/см2)	0,6; 1,0; 2,5
Температура, С°	-70 … +300
Рабочие среды	Газ, нефтепродукты, горячая и холодная вода, неагрессивные жидкости, углеводороды

Размеры и габариты:

Dy, мм	D, мм	D1, мм	dв, мм	b,Я мм	d, мм	кол-во отв.n, шт.	Масса, кг
PN = 0,6 МПа (6 кгс/см2)
15	80	55	19	10	11	4	0,33
20	90	65	26	12	11	4	0,53
25	100	75	33	12	11	4	0,64
32	120	90	39	13	14	4	1,01
40	130	100	46	13	14	4	1,21
50	140	110	59	13	14	4	1,33
65	160	130	78	13	14	4	1,63
80	185	150	91	15	18	4	2,44
100	205	170	110	15	18	4	2,85
125	235	200	135	17	18	8	3,88
150	260	225	161	17	18	8	4,39
200	315	280	222	19	18	8	5,89
250	370	335	273	20	18	12	7,67
300	435	395	325	20	22	12	10,28
350	485	445	377	22	22	12	12,58
400	535	495	426	24	22	16	15,20
500	640	600	530	25	22	16	19,72
600	755	705	630	25	26	20	26,24
800	975	920	820	27	30	24	46,14
1000	1175	1120	1 020	31	30	28	64,36
1200	1400	1340	1220	34	33	32	99,03
PN = 1,0 МПа (10 кгс/см2)
15	95	65	19	10	14	4	0,51
20	105	75	26	12	14	4	0,74
25	115	85	33	12	14	4	0,89
32	135	100	39	14	18	4	1,40
40	145	110	46	15	18	4	1,71
50	160	125	59	15	18	4	2,06
65	180	145	78	17	18	4	2,80
80	195	160	91	17	18	4	3,19
100	215	180	110	19	18	8	3,96
125	245	210	135	21	18	8	5,40
150	280	240	161	21	22	8	6,62
200	335	295	222	21	22	8	8,05
250	390	350	273	23	22	12	10,65
300	440	400	325	24	22	12	12,90
350	500	460	377	24	22	16	15,85
400	565	515	426	26	26	16	21,56
500	670	620	530	28	26	20	27,70
600	780	725	630	31	30	20	39,40
800	1010	950	820	37	33	24	79,16
1000	1220	1160	1020	43	33	28	118,43
1200	1455	1380	1220	51	39	32	197,44
PN = 1,6 МПа (16 кгс/см2)
15	95	65	19	12	14	4	0,61
20	105	75	26	14	14	4	0,86
25	115	85	33	16	14	4	1,17
32	135	100	39	16	18	4	1,58
40	145	110	46	17	18	4	1,96
50	160	125	59	19	18	4	2,58
65	180	145	78	21	18	4	3,42
80	195	160	91	21	18	4	3,71
100	215	180	110	23	18	8	4,73
125	245	210	135	25	18	8	6,38
150	280	240	161	25	22	8	7,81
200	335	295	222	27	22	12	10,10
250	405	355	273	28	26	12	14,49
300	460	410	325	28	26	12	17,78
350	520	470	377	30	26	16	22,88
400	580	525	426	34	30	16	31,00
500	710	650	530	44	33	20	57,01
600	840	770	630	45	39	20	80,03
800	1 020	950	820	49	39	24	104,41
1000	1255	1170	1 020	58	45	28	179,37
1200	1485	1390	1220	71	52	32	297,78
PN = 2,5 МПа (25 кгс/см2)
15	95	65	19	14	14	4	0,70
20	105	75	26	16	14	4	0,98
25	115	85	33	16	14	4	1,17
32	135	100	39	18	18	4	1,77
40	145	110	46	19	18	4	2,18
50	160	125	59	21	18	4	2,71
65	180	145	78	21	18	8	3,22
80	195	160	91	23	18	8	4,06
100	230	190	110	25	22	8	5,92
125	270	220	135	27	26	8	8,26
150	300	250	161	27	26	8	10,12
200	360	310	222	29	26	12	13,34
250	425	370	273	31	30	12	18,90
300	485	430	325	32	30	16	23,95
350	550	490	377	38	33	16	34,35
400	610	550	426	40	33	16	44,62
500	730	660	530	48	39	20	67,30
600	840	770	630	49	39	20	90,87
800	1075	990	820	63	45	24	181,43

armafit-stroy.com.ua

Размеры стальных плоских приварных фланцев |

Фланцами в промышленности стали пользоваться, когда появилась острая необходимость в прокладке большого количества трубопроводов и подключения различного оборудования.

Выполнять все соединения сваркой можно, но это довольно трудоемкий способ, да и соединение становится монолитным, что не всегда удобно. С фланцами же таких проблем не бывает.

Назначение, особенности и свойства

Фланцевое соединение стальных труб – это один из самых популярных способов сборки трубопроводов. И популярностью свою изделия стальные приварные встык заслужили не просто так.

Сами по себе фланцы приварные являются круглыми пластинами с несколькими внутренними отверстиями. Главное отверстие находится по центру пластины. Оно отвечает за подключение детали к трубе.

Нужно обязательно учесть тот факт, что диаметр внутреннего отверстия у фланца на кольце должен полностью отвечать аналогичному показателю на трубе. Тогда у вас не будет никаких проблем с его установкой и фиксацией, а сварка пройдет быстро и качественно.

По периметру пластины (кольце) есть еще несколько отверстий меньшего диаметра. Это уже места под болтовое соединение. Именно болтами их стягивают и фиксируют.

В использовании болтовых соединений есть свои плюсы и минусы. С одной стороны, болты можно быстро снять и разобрать соединение. Причем в работе вам достаточно будет иметь хороший гаечный ключ.

С другой же подобные типы соединений все же уступают сварке по надежности и монолитности.

Изготовление стальных фланцев в большинстве случаев подразумевает их дополнительную герметизацию с помощью уплотнительных колец. Раньше для таких задач использовалась резина на кольце.

Под уплотнители на фланцы стальные плоские приварные с внутренней стороны даже вырезают специальную канавку или канал. В него укладывают герметизирующее кольцо, а затем прикручивают к другому, который в быту называют ответным. На ответном образце, как правило, тоже есть уплотнители аналогичного диаметра.

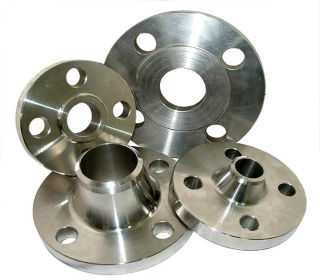

Фланцы стальные плоские приварные

Очень важно, чтобы размеры стальных фланцев полностью совпадали. Иначе соединить их качественно вам не удастся.

О преимуществах и недостатках

Теперь рассмотрим основные плюсы и минусы этих изделий.

Основные плюсы:

• Надежность;
• Цена на фланцы стальные плоские приварные встык (вст3сп2) или их аналоги довольно низка;
• Долговечность соединения;
• Простота в монтаже;
• Функциональность;
• Возможность использовать их на любых трубопроводах и при любых параметрах рабочей среды.

Основные минусы:

• Качество соединения очень серьезно зависит от соответствия пластин и их размеров;
• Со временем уплотнительные кольца могут износиться, что приведет к необходимости их замены.

Используют фланцы практически повсеместно. Они востребованы при сборке центральных гражданских трубопроводов, бытовых систем снабжения, промышленных систем, теплотрасс, газопроводов и т.д. Неудивительно, что существует даже отдельный ГОСТ по этим деталям.

Причем таких документов есть несколько и каждый нормирует свое направление. Например, ГОСТ на стальные плоские приварные фланцы 12820-80 указывает вес, используемую марку стали и размеры стальных плоских приварных фланцев.

А вот ГОСТ 12821-80 уже определяет аналогичные положения, но у воротниковых моделей.

Изготовитель выдает сертификат на соответствия ГОСТ на фланцы.

Виды и отличия

По типу конструкции стальные фланцевые детали делят на:

• Плоские;
• Воротниковые;
• Свободные.

Фланцы стальные плоские приварные выглядят, как обычная стальная пластина с отверстиями. Воротниковые соединения по окружности внутреннего отверстия имеют специальный бортик под углом в 30-45 градусов с длиной в 2-4 см.

Этот бортик предназначается для формирования более удобного и надежного сварного соединения.

Свободные соединения нуждаются в дополнительной приварке соединительной пластины.

Однако возможность фиксации с помощью этого элемента делает их более функциональными, так как вы не будете привязаны к конкретным размерам изделия и сможете подобрать уникальную пластину, что будет идеально подходить в вашей конкретной ситуации.

По типу фиксации с трубами фланцы делят на:

Резьбовые образцы монтировать легче, так как на входной трубе достаточно просто нарезать резьбу, затем прикрепить к ней фланец. Правда, резьбовые соединения особой надежностью не отличаются и нуждаются в дополнительной герметизации.

Приварка фланцев к трубопроводам всегда предпочтительнее, так как после завершения процесса он будет полностью готов к работе, а вам больше не придется беспокоиться о качестве его установки.

Однако приваривать изделия надо уметь, без специального оборудования здесь не обойтись.

Сварку даже воротниковых изделий чаще всего проводят стыковым методом. Причем сварка требует наличия как внутреннего, так внешнего шва. Особенно если работать приходится с крупногабаритными деталями. А с такой задачей человеку без опыта справиться будет не так легко.

Конструкция и способ соединения фланцев (видео)

Характеристики и цены

Так как подобная продукция строго нормируется, то характеристики у нее все очень четко определены. Отход от технологии производства и сортаментных размеров производителям запрещен. Требуйте у производителя сертификат на соответствие на требуемые на фланцы.

Главными параметрами считаются габариты изделий. Существует даже специальный сертификат на стальные фланцы, где расписываются все их размеры. Очень важно при покупке осмотреть сертификат на соответствие на ГОСТ на фланцы, затем убедится в том, что вас не ждут неприятности в дальнейшем.

Помните, что соединения должны полностью соответствовать друг другу по внутреннему и внешнему диаметру. Также надо проверить рабочее давление, которое фланец способен выдерживать длительное время.

Рабочее давление обозначают буквами РУ или PN, измеряют его в барах. Именно от этих характеристик напрямую зависит цена таких изделий.

Например, купить стальные соединители с ДУ 50 и РУ 16 можно за 3-5 долларов. А вот модель с аналогичными характеристиками, но диаметром условного прохода на уровне 150 мм будет стоить уже 11-13 долларов.

Существуют определенные отличия в цене на различные разновидности фланцев. Так, купить фланцы стальные приварные встык можно за 2-4 доллара, если рассматривается фланец с размером внутреннего сечения в 50 мм.

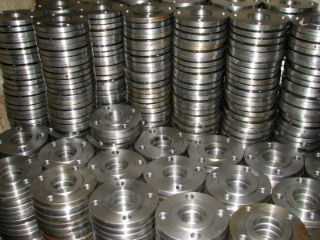

Плоские стальные фланцы

А вот воротниковая модель с аналогичными характеристиками продается за 5-6 долларов.

Вес стальных фланцев определяется их размерами и типом. Совершенно очевидно, что вес стальных плоских соединителей будет меньше, чем у воротниковых изделий.

Впрочем, на весовые характеристики внимание обращают редко, так как какого-то серьезного влияния они на сферу применения или особенности эксплуатации фланцев не оказывают.

В качестве одной из самых важных характеристик рассматривается выбор применяемой стали, из которой деталь изготовляли. В промышленности чаще всего встречаются нержавеющие фланцы 12×18н10т, что является вполне очевидным, вместе с тем оправданным решением.

Ведь изделия из нержавеющей стали намного долговечнее и надежнее своих собратьев из обычной легированной стали. Но цена у них почти в 2 раза больше. Здесь уже нужно заранее определить для себя приоритеты, затем совершить выбор, руководствуясь сделанными выводами.

homebuild2.ru

Фланцы стальные плоские приварные ГОСТ 12820-80

Главная | Фланцы | Фланцы стальные плоские приварные ГОСТ 12820-80

Фланцы плоские стальные приварные по ГОСТ 12820-80 сочетают преимущества фланцевых соединений и низкую цену из-за невысокой материалоёмкости. Эти факторы делают плоские фланцы наиболее популярными из всех видов фланцев. Богатый опыт «Компании Энергостандарт» свидетельствует, что фланцы ГОСТ 12820-80 успешно находят применение во всех отраслях промышленности, где не экстремальны давление (до 2,5 МПа), температура (от -70°C до +300°C) и скорость среды. Плоские приварные фланцы могут применяться для соединения элементов трубопроводного транспорта ЖКХ, энергетики, химической промышленности, нефтегазовой отрасли.

Конструкция и размеры

Конструкция фланцев ГОСТ 12820-80 проста. Плоский фланец представляет из себя стальной диск с отверстиями под трубу и под крепёжные изделия. Ду (DN) плоских фланцев описан для следующих давлений:

• Ру (PN) 0,25 МПа: Ду 10 – 2400,
• Ру (PN) 0,6 МПа, 1,0 МПа: Ду 10 – 1600,
• Ру (PN) 1,6 МПа: Ду 10 – 1200,
• Ру (PN) 2,5 МПа: Ду 10 – 800.

Относительно новый, адаптированный к Европе, стандарт на фланцы ГОСТ Р 54432-2011 описывает плоские фланцы как фланцы «Тип 01».

Уплотнительные поверхности могут изготавливаться по ГОСТ 12815-80 (в скобках указаны обозначения ГОСТ Р 54432-2011) исполнений №1 (B) — плоская поверхность, №2 (E) – выступ, №3 (F) – впадина. Допустимы также исполнения №4 (C) – шип, №5 (D) – паз, №8 (L) – шип, под фторопласт-4, №9 (M) – паз, под фторопласт-4. Исполнения под линзовое уплотнение №6 (K) и прокладку овального сечения №7 (J) для плоских фланцев не применяются.

При выборе конструкции фланца обратите внимание на два важных обстоятельства. Во-первых, конструкция фланцев не рассчитана на дополнительные изгибающие моменты. Во-вторых, условное (номинальное) давление близко к максимальному рабочему давлению лишь при комнатной температуре. При повышении рабочей температуры для одного и того же Ру допустимое рабочее давление значительно снижается. Ру (PN) подбирается по ГОСТ 356-80. Приведём пример. Если предполагается эксплуатация плоского фланца ГОСТ 12820-80 из стали 20 при температуре 300°C и рабочем давлении до 5 кгс/см², следует заказывать фланцы Ру 10 кгс/см². Но для этих же условий можно купить плоский нержавеющий фланец Ру 6 кгс/см² из стали 12Х18Н10Т.

Производство плоских фланцев

Фланцы плоские изготавливаются ковкой, штамповкой, вырезкой из листовой стали, гибкой из полосы проката и другими методами. Заготовки фланцев из легированной стали должны проходить термическую обработку. «Компания Энергостандарт» дорожит качеством Ваших трубопроводов и поэтому сотрудничает только с проверенными отечественными производителями.

ГОСТ 12816-80 перечисляет следующий ряд материалов для производства стальных плоских фланцев ГОСТ 12820-80:

• Ст3кп не ниже 2-й категории, ст. 20, ст. 25 – для общепромышленного применения в умеренной климатической зоне;
• 09Г2С, 10Г2 –для холодного климата;
• 15ХМ – материал для жаропрочных плоских фланцев;
• 12Х18Н9Т (12Х18Н10Т) – жаропрочные коррозионно-стойкие (нержавеющие) фланцы.

ГОСТ Р 54432-2011 дополняет этот список материалами:

• 20К, 20КА, 20ЮЧ – углеродистые,
• 16ГС, 10Г2С1, 17ГС, 17Г1С — хладостойкие
• 12ХМ, 15Х5М – теплоустойчивые,
• 08Х18Н10Т, 10Х18Н9, 08X22H6Т, 08Х21Н6М2Т, 15Х18Н12С4ТЮ, 06ХН28МДТ, 10Х17Н13М3Т, 10Х17Н13М2Т, 07Х20Н25М3Д2ТЛ – нержавеющие.

Условные обозначение

Условное обозначение фланца плоского стального приварного ГОСТ 12820-80 из хладостойкой стали 09Г2С для Ду 500, Ру 2,5 МПа с исполнением уплотнительной поверхности «выступ» стандартом предписывается указывать в таком виде:

Фланец 2-500-25 ст. 09Г2С ГОСТ 12820-80

Обозначение для плоского (тип 01) фланца ГОСТ Р 54432-2011 для DN 50, PN 25 из стали 15ХМ с исполнением уплотнительной поверхности с соединительным выступом (В), размерный ряд 1, по группе контроля II (заготовки одной марки стали, совместно прошедшие термическую обработку):

Фланец 50-25-01-1-B-Cт 15ХМ-II ГОСТ Р 54432-2011

Поставки плоских фланцев

Прогрессивный подход «Компании Энергостандарт» к поставкам плоских фланцев заключается в индивидуальном подходе к клиенту, понимании его целей и нахождении оптимального комплекта высококачественных фланцев по максимально выгодной цене. Будьте уверены в надёжности вашего трубопровода.



---



Фланцы плоские стальные приварные ГОСТ 12820-80. Конструкция



www.energostandart.com
