ГОСТ 12820-80 ФЛАНЦЫ СТАЛЬНЫЕ ПЛОСКИЕ ПРИВАРНЫЕ НА Рy от 0,1 до 2,5 МПа

Давление PN = 0,6 МПа (6 кгс/с м²)
Наименование	D, мм/td>	D1, мм	dв, мм	b, мм	d, мм	отв., шт.	Масса, кг.
Фланец плоский ГОСТ 12820-80 (01) 1-15-6 ст.3 (20)	80	55	19	10	11	4	0,33
Фланец плоский ГОСТ 12820-80 (01) 1-20-6 ст.3 (20)	90	65	26	12			0,53
Фланец плоский ГОСТ 12820-80 (01) 1-25-6 ст.3 (20)	100	75	33	12			0,64
Фланец плоский ГОСТ 12820-80 (01) 1-32-6 ст.3 (20)	120	90	39	13	14		1,01
Фланец плоский ГОСТ 12820-80 (01) 1-40-6 ст.3 (20)	130	100	46	13			1,21
Фланец плоский ГОСТ 12820-80 (01) 1-50-6 ст.3 (20)	140	110	59	13			1,33
Фланец плоский ГОСТ 12820-80 (01) 1-65-6 ст.3 (20)	160	130	78	13			1,63
Фланец плоский ГОСТ 12820-80 (01) 1-80-6 ст.3 (20)	185	150	91	15	18		2,44
Фланец плоский ГОСТ 12820-80 (01) 1-100-6 ст.3 (20)	205	170	110	15			2,85
Фланец плоский ГОСТ 12820-80 (01) 1-125-6 ст.3 (20)	235	200	135	17		8	3,88
Фланец плоский ГОСТ 12820-80 (01) 1-150-6 ст.3 (20)	260	225	161	17			4,39
Фланец плоский ГОСТ 12820-80 (01) 1-200-6 ст.3 (20)	315	280	222	19			5,89
Фланец плоский ГОСТ 12820-80 (01) 1-250-6 ст.3 (20)	370	335	273	20		12	7,67
Фланец плоский ГОСТ 12820-80 (01) 1-300-6 ст.3 (20)	435	395	325	20	22		10,28
Фланец плоский ГОСТ 12820-80 (01) 1-350-6 ст.3 (20)	485	445	377	22			12,58
Фланец плоский ГОСТ 12820-80 (01) 1-400-6 ст.3 (20)	535	495	426	24		16	15,2
Фланец плоский ГОСТ 12820-80 (01) 1-500-6 ст.3 (20)	640	600	530	25			19,72
Фланец плоский ГОСТ 12820-80 (01) 1-600-6 ст.3 (20)	755	705	630	25	26	20	26,24
Фланец плоский ГОСТ 12820-80 (01) 1-800-6 ст.3 (20)	975	920	820	27	30	24	46,14
Фланец плоский ГОСТ 12820-80 (01) 1-1000-6 ст.3 (20)	1 175	1 120	1 020	31		28	64,36
Фланец плоский ГОСТ 12820-80 (01) 1-1200-6 ст.3 (20)	1 400	1 340	1 220	34	33	32	99,03
Давление PN = 1,0 МПа (10 кгс/с м²)
Наименование	D, мм	D1, мм	dв, мм	b, мм	d, мм	отв., шт.	Масса, кг.
Фланец плоский ГОСТ 12820-80 (01) 1-15-10 ст.3 (20)	95	65	19	10	14	4	0,51
Фланец плоский ГОСТ 12820-80 (01) 1-20-10 ст.3 (20)	105	75	26	12			0,74
Фланец плоский ГОСТ 12820-80 (01) 1-25-10 ст.3 (20)	115	85	33	12			0,89
Фланец плоский ГОСТ 12820-80 (01) 1-32-10 ст.3 (20)	135	100	39	14	18		1,4
Фланец плоский ГОСТ 12820-80 (01) 1-40-10 ст.3 (20)	145	110	46	15			1,71
Фланец плоский ГОСТ 12820-80 (01) 1-50-10 ст.3 (20)	160	125	59	15			2,06
Фланец плоский ГОСТ 12820-80 (01) 1-65-10 ст.3 (20)	180	145	78	17			2,8
Фланец плоский ГОСТ 12820-80 (01) 1-80-10 ст.3 (20)	195	160	91	17			3,19
Фланец плоский ГОСТ 12820-80 (01) 1-100-10 ст.3 (20)	215	180	110	19		8	3,96
Фланец плоский ГОСТ 12820-80 (01) 1-125-10 ст.3 (20)	245	210	135	21			5,4
Фланец плоский ГОСТ 12820-80 (01) 1-150-10 ст.3 (20)	280	240	161	21	22		6,62
Фланец плоский ГОСТ 12820-80 (01) 1-200-10 ст.3 (20)	335	295	222	21			8,05
Фланец плоский ГОСТ 12820-80 (01) 1-250-10 ст.3 (20)	390	350	273	23		12	10,65
Фланец плоский ГОСТ 12820-80 (01) 1-300-10 ст.3 (20)	440	400	325	24			12,9
Фланец плоский ГОСТ 12820-80 (01) 1-350-10 ст.3 (20)	500	460	377	24		16	15,85
Фланец плоский ГОСТ 12820-80 (01) 1-400-10 ст.3 (20)	565	515	426	26	26		21,56
Фланец плоский ГОСТ 12820-80 (01) 1-500-10 ст.3 (20)	670	620	530	28		20	27,7
Фланец плоский ГОСТ 12820-80 (01) 1-600-10 ст.3 (20)	780	725	630	31	30		39,4
Фланец плоский ГОСТ 12820-80 (01) 1-800-10 ст.3 (20)	1010	950	820	37	33	24	79,16
Фланец плоский ГОСТ 12820-80 (01) 1-1000-10 ст.3 (20)	1220	1160	1020	43		28	118,43
Фланец плоский ГОСТ 12820-80 (01) 1-1200-10 ст.3 (20)	1455	1380	1220	51	39	32	197,44
Давление PN = 1,6 МПа (16 кгс/с м²)
Наименование	D, мм	D1, мм	dв, мм	b, мм	d, мм	отв., шт.	Масса, кг
Фланец плоский ГОСТ 12820-80 (01) 1-15-16 ст.3 (20)	95	65	19	12	14	4	0,61
Фланец плоский ГОСТ 12820-80 (01) 1-20-16 ст.3 (20)	105	75	26	14			0,86
Фланец плоский ГОСТ 12820-80 (01) 1-25-16 ст.3 (20)	115	85	33	16			1,17
Фланец плоский ГОСТ 12820-80 (01) 1-32-16 ст.3 (20)	135	100	39	16	18		1,58
Фланец плоский ГОСТ 12820-80 (01) 1-40-16 ст.3 (20)	145	110	46	17			1,96
Фланец плоский ГОСТ 12820-80 (01) 1-50-16 ст.3 (20)	160	125	59	19			2,58
Фланец плоский ГОСТ 12820-80 (01) 1-65-16 ст.3 (20)	180	145	78	21			3,42
Фланец плоский ГОСТ 12820-80 (01) 1-80-16 ст.3 (20)	195	160	91	21			3,71
Фланец плоский ГОСТ 12820-80 (01) 1-100-16 ст.3 (20)	215	180	110	23		8	4,73
Фланец плоский ГОСТ 12820-80 (01) 1-125-16 ст.3 (20)	245	210	135	25			6,38
Фланец плоский ГОСТ 12820-80 (01) 1-150-16 ст.3 (20)	280	240	161	25	22		7,81
Фланец плоский ГОСТ 12820-80 (01) 1-200-16 ст.3 (20)	335	295	222	27		12	10,1
Фланец плоский ГОСТ 12820-80 (01) 1-250-16 ст.3 (20)	405	355	273	28	26		14,49
Фланец плоский ГОСТ 12820-80 (01) 1-300-16 ст.3 (20)	460	410	325	28			17,78
Фланец плоский ГОСТ 12820-80 (01) 1-350-16 ст.3 (20)	520	470	377	30		16	22,88
Фланец плоский ГОСТ 12820-80 (01) 1-400-16 ст.3 (20)	580	525	426	34	30		31
Фланец плоский ГОСТ 12820-80 (01) 1-500-16 ст.3 (20)	710	650	530	44	33	20	57,01
Фланец плоский ГОСТ 12820-80 (01) 1-600-16 ст.3 (20)	840	770	630	45	39		80,03
Фланец плоский ГОСТ 12820-80 (01) 1-800-16 ст.3 (20)	1020	950	820	49		24	104,41
Фланец плоский ГОСТ 12820-80 (01) 1-1000-16 ст.3 (20)	1255	1170	1020	58	45	28	179,37
Фланец плоский ГОСТ 12820-80 (01) 1-1200-16 ст.3 (20)	1485	1390	1220	71	52	32	297,78
Давление PN = 2,5 МПа (25 кгс/с м²)
Наименование	D, мм	D1, мм	dв, мм	b, мм	d, мм	отв., шт.	Масса, кг
Фланец плоский ГОСТ 12820-80 (01) 1-15-25 ст.3 (20)	95	65	19	14	14	4	0,7
Фланец плоский ГОСТ 12820-80 (01) 1-20-25 ст.3 (20)	105	75	26	16			1
Фланец плоский ГОСТ 12820-80 (01) 1-25-25 ст.3 (20)	115	85	33	16			1,2
Фланец плоский ГОСТ 12820-80 (01) 1-32-25 ст.3 (20)	135	100	39	18	18		1,8
Фланец плоский ГОСТ 12820-80 (01) 1-40-25 ст.3 (20)	145	110	46	19			2,2
Фланец плоский ГОСТ 12820-80 (01) 1-50-25 ст.3 (20)	160	125	59	21			2,7
Фланец плоский ГОСТ 12820-80 (01) 1-65-25 ст.3 (20)	180	145	78	21		8	3,2
Фланец плоский ГОСТ 12820-80 (01) 1-80-25 ст.3 (20)	195	160	91	23			4,1
Фланец плоский ГОСТ 12820-80 (01) 1-100-25 ст.3 (20)	230	190	110	25	22		5,9
Фланец плоский ГОСТ 12820-80 (01) 1-125-25 ст.3 (20)	270	220	135	27	26		8,3
Фланец плоский ГОСТ 12820-80 (01) 1-150-25 ст.3 (20)	300	250	161	27			10,1
Фланец плоский ГОСТ 12820-80 (01) 1-200-25 ст.3 (20)	360	310	222	29		12	13,3
Фланец плоский ГОСТ 12820-80 (01) 1-250-25 ст.3 (20)	425	370	273	31	30		18,9
Фланец плоский ГОСТ 12820-80 (01) 1-300-25 ст.3 (20)	485	430	325	32		16	23,9
Фланец плоский ГОСТ 12820-80 (01) 1-350-25 ст.3 (20)	550	490	377	38	33		34,4
Фланец плоский ГОСТ 12820-80 (01) 1-400-25 ст.3 (20)	610	550	426	40			44,6
Фланец плоский ГОСТ 12820-80 (01) 1-500-25 ст.3 (20)	730	660	530	48	39	20	67,3
Фланец плоский ГОСТ 12820-80 (01) 1-600-25 ст.3 (20)	840	770	630	49			90,87
Фланец плоский ГОСТ 12820-80 (01) 1-800-25 ст.3 (20)	1075	990	820	63	45	24	181,43

ulmash.ru

Фланцы плоские ГОСТ 12820-2001

Технические характеристики

ГОСТ 12820-80 Фланцы стальные плоские приварные (Ру 1 и 2,5 атм.)

Фланец	Диаметр болтов или шпилек,мм	Количество отверстий	Длина болта, мм	Длина шпилек,мм	Толщина фланца,мм	Толщина прокладки, мм	Масса фланца,кг
10х2,5	М10	4	40	70	8	2	0,25
15х2,5	М10	4	40	70	8	2	0,29
20х2,5	М10	4	40	70	10	2	0,45
25х2,5	М10	4	40	70	10	2	0,55
32х2,5	М12	4	50	80	10	2	0,79
40х2,5	М12	4	50	80	10	3	0,95
50х2,5	М12	4	50	80	10	3	1,04
65х2,5	М12	4	50	80	11	3	1,39
80х2,5	М16	4	60	100	11	3	1,84
100х2,5	М16	4	60	100	11	3	2,14
125х2,5	М16	8	60	100	13	3	2,6
150х2,5	М16	8	60	100	13	3	3,43
(175х2,5)	М16	8	60	100	13	3	3,77
200х2,5	М16	8	70	110	15	3	4,73
(225х2,5)	М16	8	70	110	17	3	5,93
250х2,5	М16	12	70	110	18	3	6,95
300х2,5	М20	12	80	130	18	4	9,33
350х2,5	М20	12	80	130	18	4	10,45
400х2,5	М20	16	80	130	18	4	11,64
(450х2,5)	М20	16	80	130	20	4	14,56
500х2,5	М20	16	80	130	20	4	16,01
600х2,5	М24	20	90	140	20	5	21,35
(700х2,5)	М24	24	90	140	21	5	29,15
800х2,5	М27	24	100	160	21	5	36,63
(900х2,5)	М27	24	100	160	23	5	44,2
1000х2,5	М27	28	110	170	25	5	52,58
1200х2,5	М27	32	110	170	25	5	62,36
1400х2,5	М27	36	110	170	27	5	77,6
1600х2,5	М27	40	110	170	27	5	94,3
(1800х2,5)	М27	44	120	180	30	5	116,6
2000х2,5	М27	48	120	180	30	5	132,98
(2200х2,5)	М30	52	130	200	36	6	190,3
2 400х2,5	М30	56	140	210	41	6	237,22

Примечание: Фланцы с условными проходами, указанными в скобках, не допускаются применять для арматуры общего назначения.

ГОСТ 12820-80 Фланцы стальные плоские приварные (Ру 6 атм.)

Фланец	Диаметр болтов или шпилек,мм	Количество отверстий	Длина болта, мм	Длина шпилек,мм	Толщина фланца,мм	Толщина прокладки, мм	Масса фланца,кг
10х6	М10	4	40	70	10	2	0,13
15х6	М10	4	40	70	10	2	0,33
20х6	М10	4	50	80	12	2	0,53
25х6	М10	4	50	80	12	2	0,64
32х6	М12	4	50	80	13	2	1,01
40х6	М12	4	60	90	13	3	1,21
50х6	М12	4	60	90	13	3	1,33
65х6	М12	4	60	90	13	3	23012
80х6	М16	4	70	110	15	3	2,44
100х6	М16	4	70	110	15	3	2,73
125х6	М16	8	70	110	17	3	3,68
150х6	М16	8	70	110	17	3	4,09
(175х6)	М16	8	70	110	19	3	5,36
200х6	М16	8	70	110	19	3	5,89
(225х6)	М16	8	70	110	19	3	6,6
250х6	М16	12	80	120	20	3	7,67
300х6	М20	12	80	130	20	4	10,28
350х6	М20	12	90	140	22	4	12,58
400х6	М20	16	90	140	24	4	15,2
(450х6)	М20	16	90	140	24	4	17,25
500х6	М20	16	90	140	25	4	19,72
600х6	М24	20	100	150	25	5	26,24
(700х6)	М27	24	110	160	27	5	36,68
800х6	М27	24	110	170	27	5	46,14
(900х6)	М27	24	110	170	29	5	55,1
1000х6	М27	28	120	180	31	5	64,36
1200х6	М30	32	130	200	34	5	99,03
1400х6	М30	36	150	220	43	5	161,45
1600х6	М30	40	160	230	48	5	203,05

Примечание: Фланцы с условными проходами, указанными в скобках, не допускаются применять для арматуры общего назначения.

ГОСТ 12820-80 Фланцы стальные плоские приварные (Ру 10 атм.)

Фланец	Диаметр болтов или шпилек,мм	Количество отверстий	Длина болта, мм	Длина шпилек,мм	Толщина фланца,мм	Толщина прокладки, мм	Масса фланца,кг
10х10	М12	4	50	80	10	2	0,46
15х10	М12	4	50	80	10	2	0,51
20х10	М12	4	50	80	12	2	0,74
25х10	М12	4	50	80	12	2	0,89
32х10	М16	4	60	100	14	3	1,4
40х10	М16	4	70	110	15	3	1,71
50х10	М16	4	70	110	15	3	2,06
65х10	М16	4	70	110	17	3	2,8
80х10	М16	4	70	110	17	3	3,19
100х10	М16	8	70	110	19	3	3,81
125х10	М16	8	80	120	21	3	5,15
150х10	М20	8	80	130	21	3	6,62
(175х10)	М20	8	80	130	21	3	7,32
200х10	М20	8	80	130	21	3	8,05
(225х10)	М20	8	80	130	21	3	9,3
250х10	М20	12	90	140	23	3	10,65
300х10	М20	12	90	140	24	4	12,9
350х10	М20	16	90	140	24	4	15,85
400х10	М24	16	100	150	26	4	21,56
(450х10)	М24	20	100	150	26	4	22,76
500х10	М24	20	110	160	28	4	22,7
600х10	М27	20	120	180	31	5	39,4
(700х10)	М27	24	120	180	34	5	59,46
800х10	М30	24	130	200	37	5	79,16
(900х10)	М30	28	140	210	40	5	94,13
1000х10	М30	28	150	220	43	5	118,43
1200х10	М36	32	170	250	51	5	197,44
1400х10	М39	36	190	270	60	5	278,92
1600х10	М45	40	220	320	70	5	422,65

Примечание: Фланцы с условными проходами, указанными в скобках, не допускаются применять для арматуры общего назначения.

ГОСТ 12820-80 Фланцы стальные плоские приварные (Ру 16 атм.)

Фланец	Диаметр болтов или шпилек,мм	Количество отверстий	Длина болта, мм	Длина шпилек,мм	Толщина фланца,мм	Толщина прокладки, мм	Масса фланца,кг
10х16	М12	4	50	80	12	2	0,54
15х16	М12	4	50	80	12	2	0,61
20х16	М12	4	60	90	14	2	0,86
25х16	М12	4	60	90	16	2	1,17
32х16	М16	4	70	110	16	2	1,58
40х16	М16	4	70	110	17	3	1,96
50х16	М16	4	70	110	19	3	2,58
65х16	М16	4	80	120	21	3	3,42
80х16	М16	8	80	120	21	3	3,71
100х16	М16	8	80	120	23	3	4,55
125х16	М16	8	90	130	25	3	6,08
150х16	М20	8	90	140	25	3	7,81
(175х16)	М20	8	90	140	25	3	8,64
200х16	М20	12	100	150	27	3	10,1
(225х16)	М20	12	100	150	27	3	11,7
250х16	М24	12	100	150	28	3	14,49
300х16	М24	12	110	160	28	4	17,78
350х16	М24	16	110	160	30	4	22,88
400х16	М27	16	120	180	34	4	31
(450х16)	М27	20	130	190	38	4	39,64
500х16	М30	20	150	220	44	4	57,01
600х16	М36	20	160	240	45	5	80,03
(700х16)	М36	24	160	240	47	5	84,21
800х16	М36	24	170	250	49	5	104,41
(900х16)	М36	28	180	260	54	5	128,6
1000х16	М42	28	190	280	58	5	179,37
1200х16	М48	32	230	330	71	5	297,78

Примечание: Фланцы с условными проходами, указанными в скобках, не допускаются применять для арматуры общего назначения.

ГОСТ 12820-80 Фланцы стальные плоские приварные (Ру 25 атм.)

Фланец	Диаметр болтов или шпилек,мм	Количество отверстий	Длина болта, мм	Длина шпилек,мм	Толщина фланца,мм	Толщина прокладки, мм	Масса фланца,кг
10х25	М12	4	60	90	14	2	0,63
15х25	М12	4	60	90	14	2	0,73
20х25	М12	4	60	90	16	2	0,98
25х25	М12	4	60	90	16	2	1,17
32х25	М16	4	70	110	18	2	1,77
40х25	М16	4	70	110	19	3	2,18
50х25	М16	4	80	120	21	3	2,71
65х25	М16	8	80	120	21	3	3,22
80х25	М16	8	80	120	23	3	4,06
100х25	М20	8	90	140	25	3	5,72
125х25	М24	8	100	150	27	3	7,94
150х25	М24	8	100	150	27	3	10,12
(175х25)	М24	12	110	160	29	3	11,49
200х25	М24	12	110	160	29	3	13,34
(225х25)	М27	12	110	170	31	3	16,93
250х25	М27	12	110	170	31	3	18,9
300х25	М27	16	120	180	32	4	23,95
350х25	М30	16	130	200	38	4	34,35
400х25	М30	16	140	210	40	4	44,62
(450х25)	М30	20	150	220	44	4	51,8
500х25	М36	20	160	240	48	4	67,3
600х25	М36	20	170	250	49	5	90,87
(700х25)	М42	24	190	280	55	5	126,82
800х25	М42	24	200	290	63	5	181,43

Примечание: Фланцы с условными проходами, указанными в скобках, не допускаются применять для арматуры общего назначения.

Фланцы стальные. Фланцы плоские ГОСТ 12820-80. Исполнения, виды использования

Фланцы плоские ГОСТ 12820-80 предназначены для соединения, стыковки, присоединения технических устройств (ТУ) работающих при давлениях от 0,1 МПа до 2,5 МПа и температуре от -70°С до +300°С. Фланцы плоские по ГОСТ 12820-80 изготавливаются девяти исполнений различных уплотнительных поверхностей и геометрических размеров. Для присоединения арматуры, зачастую используют первое исполнение, а при давлениях свыше 16 атм. (1,6 МПа) и (или) использовании кислотных, щелочных (агрессивных) сред выбираются исполнения от 2 до 9. Фланцы плоские стальные по ГОСТ 12820-80 применяют для стыковки трубопровода с запорной арматурой, деталей трубопровода с оборудованием, а также для соединения различных участков трубопровода между собой.

Однако следует обратить внимание на то, что перед тем, как купить у нас плоские фланцы ГОСТ 12820-2001, вам необходимо точно замерить размеры, такие как диаметр трубы на выходе и входе и сравнить соответствие по предложенной выше таблице. Эти параметры станут основой для выбора нужного фланца. Его диаметр точно должен соответствовать вашему диаметру трубы.

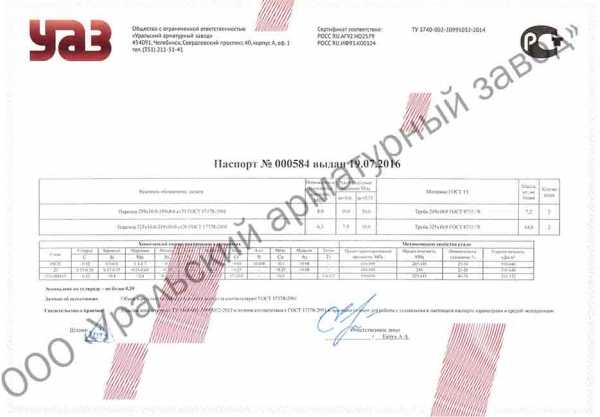

Паспорта на продукцию

uaz74.ru

Фланец стальной плоский приварной ГОСТ 12820-80

Фланцы стальные плоские приварные
ГОСТ 12820-80
Выбрать параметры:
Ду фланца, мм	152025324050658010012515020025030035040050060080010001200
Максимальное давление, МПа	0.611.62.5
		2	Данный вид фланца отсутствует
	0.6	4	VALUE!	VALUE!	VALUE!	VALUE!	VALUE!	VALUE!	VALUE!
	1	Dу, мм	D, мм	D1, мм	dв, мм	b, мм	d, мм	к-во отв.	Масса, кг
	1.6							n, шт.
	2.5	Pу = 0,6 МПа (6 кгс/см2)								Pу = 1,0 МПа (10 кгс/см2)								Pу = 1,6 МПа (16 кгс/см2)								Pу = 2,5 МПа (25 кгс/см2)
		15	80	55	19	10	11	4	0.33	15	95	65	19	10	14	4	0.51	15	95	65	19	12	14	4	0.61	15	95	65	19	14	14	4	0.7
varsvg_$d1	VALUE!	20	90	65	26	12	11	4	0.53	20	105	75	26	12	14	4	0.74	20	105	75	26	14	14	4	0.86	20	105	75	26	16	14	4	1
varsvg_$d2	VALUE!	25	100	75	33	12	11	4	0.64	25	115	85	33	12	14	4	0.89	25	115	85	33	16	14	4	1.17	25	115	85	33	16	14	4	1.2
varsvg_$d3	VALUE!	32	120	90	39	13	14	4	1.01	32	135	100	39	14	18	4	1.4	32	135	100	39	16	18	4	1.58	32	135	100	39	18	18	4	1.8
varsvg_$d4	VALUE!	40	130	100	46	13	14	4	1.21	40	145	110	46	15	18	4	1.71	40	145	110	46	17	18	4	1.96	40	145	110	46	19	18	4	2.2
varsvg_$b1	VALUE!	50	140	110	59	13	14	4	1.33	50	160	125	59	15	18	4	2.06	50	160	125	59	19	18	4	2.58	50	160	125	59	21	18	4	2.7
		65	160	130	78	13	14	4	1.63	65	180	145	78	17	18	4	2.8	65	180	145	78	21	18	4	3.42	65	180	145	78	21	18	8	3.2
		80	185	150	91	15	18	4	2.44	80	195	160	91	17	18	4	3.19	80	195	160	91	21	18	4	3.71	80	195	160	91	23	18	8	4.1
		100	205	170	110	15	18	4	2.85	100	215	180	110	19	18	8	3.96	100	215	180	110	23	18	8	4.73	100	230	190	110	25	22	8	5.9
		125	235	200	135	17	18	8	3.88	125	245	210	135	21	18	8	5.4	125	245	210	135	25	18	8	6.38	125	270	220	135	27	26	8	8.300000000000001
		150	260	225	161	17	18

slpl.ru

Фланцы стальные плоские приварные ГОСТ 12820-80

Краткие технические характеристики:

Условное давление, PN (Ру), МПа	0,1; 0,25	0,6; 1,0	1,6	2,5
Условный диаметр,  Dу, мм	10-2400	10-1600	10-1200	10-800
Температура	От -70 до +300°
Материал	сталь 3сп, 20, 25,  09Г2С, 10Г2,  15Х5М, 12Х18Н10Т



Стальные плоские приварные фланцы трубопроводов и соединительных частей, а также присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров.

Пример условного обозначения при заказе круглого стального приварного фланца Dу 100 мм на Ру 1,6 МПа (16,0 атм) из стали 20 исполнения 1 (с соединительным выступом):

Фланец плоский 1-100-16 ст.20 ГОСТ 12820



PN = 0,6 МПа (6 кгс/см 2 )

D у , мм	D, мм	D 1 , мм	d в , мм	b , мм	d , мм	к-во отв. n , шт.	Масса, кг
15	80	55	19	10	11	4	0,33
20	90	65	26	12			0,53
25	100	75	33	12			0,64
32	120	90	39	13	14		1,01
40	130	100	46	13			1,21
50	140	110	59	13			1,33
65	160	130	78	13			1,63
80	185	150	91	15	18		2,44
100	205	170	110	15			2,85
125	235	200	135	17		8	3,88
150	260	225	161	17			4,39
200	315	280	222	19			5,89
250	370	335	273	20		12	7,67
300	435	395	325	20	22		10,28
350	485	445	377	22			12,58
400	535	495	426	24		16	15,2
500	640	600	530	25			19,72
600	755	705	630	25	26	20	26,24
800	975	920	820	27	30	24	46,14
1 000	1 175	1 120	1 020	31		28	64,36
1 200	1 400	1 340	1 220	34	33	32	99,03



PN = 1,0 МПа (10 кгс/см 2 )

D у , мм	D, мм	D 1 , мм	d в , мм	b , мм	d , мм	к-во отв. n , шт.	Масса, кг
15	95	65	19	10	14	4	0,51
20	105	75	26	12			0,74
25	115	85	33	12			0,89
32	135	100	39	14	18		1,4
40	145	110	46	15			1,71
50	160	125	59	15			2,06
65	180	145	78	17			2,8
80	195	160	91	17			3,19
100	215	180	110	19		8	3,96
125	245	210	135	21			5,4
150	280	240	161	21	22		6,62
200	335	295	222	21			8,05
250	390	350	273	23		12	10,65
300	440	400	325	24			12,9
350	500	460	377	24		16	15,85
400	565	515	426	26	26		21,56
500	670	620	530	28		20	27,7
600	780	725	630	31	30		39,4
800	1010	950	820	37	33	24	79,16
1000	1220	1160	1020	43		28	118,43
1200	1455	1380	1220	51	39	32	197,44



PN = 1,6 МПа (16 кгс/см 2 )

D у , мм	D, мм	D 1 , мм	d в , мм	b , мм	d , мм	к-во отв. n , шт.	Масса, кг
15	95	65	19	12	14	4	0,61
20	105	75	26	14			0,86
25	115	85	33	16			1,17
32	135	100	39	16	18		1,58
40	145	110	46	17			1,96
50	160	125	59	19			2,58
65	180	145	78	21			3,42
80	195	160	91	21			3,71
100	215	180	110	23		8	4,73
125	245	210	135	25			6,38
150	280	240	161	25	22		7,81
200	335	295	222	27		12	10,1
250	405	355	273	28	26		14,49
300	460	410	325	28			17,78
350	520	470	377	30		16	22,88
400	580	525	426	34	30		31
500	710	650	530	44	33	20	57,01
600	840	770	630	45	39		80,03
800	1020	950	820	49		24	104,41
1000	1255	1170	1020	58	45	28	179,37
1200	1485	1390	1220	71	52	32	297,78



PN = 2,5 МПа (25 кгс/см 2 )

D у , мм	D, мм	D 1 , мм	d в , мм	b , мм	d , мм	к-во отв. n , шт.	Масса, кг
15	95	65	19	14	14	4	0,7
20	105	75	26	16			1
25	115	85	33	16			1,2
32	135	100	39	18	18		1,8
40	145	110	46	19			2,2
50	160	125	59	21			2,7
65	180	145	78	21		8	3,2
80	195	160	91	23			4,1
100	230	190	110	25	22		5,9
125	270	220	135	27	26		8,3
150	300	250	161	27			10,1
200	360	310	222	29		12	13,3
250	425	370	273	31	30		18,9
300	485	430	325	32		16	23,9
350	550	490	377	38	33		34,4
400	610	550	426	40			44,6
500	730	660	530	48	39	20	67,3
600	840	770	630	49			90,87
800	1075	990	820	63	45	24	181,43

pkfdetal.ru

Фланцы стальные плоские приварные ГОСТ 12820-80 / Фланцы / Продукция

Продукция > Фланцы > Плоские фланцы ГОСТ 12820-80

Фланцы стальные плоские приварные ГОСТ 12820-80

При монтаже трубопровода почти невозможно обойтись без использования особых соединительных элементов, которые называются плоскими фланцами.

Плоский фланец — это деталь трубопровода, которая имеет геометрию кольца с несколькими отверстиями под шпильки или болты, для соединения с сопрягаемой деталью. Фланец одевается на трубу, после чего обваривается по периметру соединения, в виду этого внутренний диаметр подобных деталей несколько больше, чем наружный диаметр самих трубопроводов, к которым их приваривают.

Петербургская компания «Фларм» прозводит стальные плоские приварные фланцы по ГОСТ 12820-80, а также готова осуществить производство плоских стальных фланцев с вашими техническими требованиями и по вашим чертежам.

Производимые нашей компанией фланцы полностью соответствуют ГОСТ 12820-80 и могут использоваться в широком диапазоне давлений и при больших перепадах температуры окружающей среды.

Давление: Ру от 0,1 до 2,5 Мпа (от 1 до 25 кг/см²)

Температура среды : от 203 до 573 К (от минус 70 до плюс 300)

Марки сталей используемые для производства плоских приварных фланцев

Использование различных марок стали позволяет придать плоскому стальному фланцу необходимые механические и химические свойства для применении его в различных рабочих средах и в различных климатических зонах. Компания Фларм применяет широкий выбор сталей при производстве плоских приварных фланцев:

• Ст3сп не ниже 2-й категории по ГОСТ 380-94;
• 20, 25 по ГОСТ 1050-88;
• 09Г2С по ГОСТ 19281-89;
• 10Г2 по ГОСТ 4543-71;
• 15Х5М по ГОСТ 4543-71;
• 12Х18Н10Т по ГОСТ 5632-72;
• 15Х18Н12С4ТЮ(типа ЭИ-654) по ГОСТ 5632-72,
• 06ХН28МДТ(типа ЭИ-945) по ГОСТ 5632-72,
• 10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632-72;
• 13ХФА по ГОСТ 4543-71.

 Стандарт ГОСТ 12820-80 распространяется на стальные плоские приварные фланцы трубопроводов и соединительных частей машин, приборов, патрубков аппаратов и резервуаров.  Плоские стальные фланцы должны изготавливаться с уплотнительными  поверхностями  1,2/3 ,4/5, 8/9 и присоединительными размерами по гост 12815-80 . Технические требования, материал фланцев , крепежных деталей и прокладок , а также маркировка , упаковка, транспортирование по ГОСТ 12816-80. Рекомендуется изготовлять ковкой, штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка. Допускается изготавливать фланцы и другими методами.

Стандарт ГОСТ 12820-80 на плоские приварные фланцы был выпущен взамен  ГОСТ 1255-67, ГОСТ 9938-62, ГОСТ 12827-67, ГОСТ 12828-67.

D — диаметр наружный
D1 – межосевое расстояние крепежных отверстий
D2 — диаметр прижимной поверхности
dв — внутренний диаметр
b — толщина тела
h — высота прижимной поверхности
n отв. D – количество крепежных отверстий , диаметр крепежных отверстий

Наши цены на плоские фланцы приятно удивят вас! Мы можем организовать доставку вашего заказа в любую точку России, а наличие собственного производства и склада готовой продукции позволяют нам выполнять все заказы в кратчайшие сроки. Чтобы получить прайс-лист на плоские стальные фланцы, обратитесь к нашим менеджерам по телефону (812) 227-40-60

www.flarm-spb.ru
