Соединение труб с помощью фланцев

На основании ГОСТИ 24856-2014 под фланцем понимается компонент арматуры, которые применяется для ее соединения с трубами или разными агрегатами. В основном фланцы производят в форме кольца плоской формы, с уплотнительной поверхностью, а также отверстиями под крепежи. В упомянутом ГОСТе сказано о том, что существует несколько видов фланцев: фланец для приварки встык, плоский фланец, а также фланец на резьбе.

Трубопроводы,  которые оснащены фланцами, называются фланцевыми.  Патрубок, который обеспечивает фланцевое подключение к трубе, именуется патрубком фланцевым.  Хотя тот или иной метод подключения трубопроводной арматуры приближен к оптимальному своему сочетанию условий (рабочие параметры трубопроводы, материалы), область применения может повлиять на тип присоединения. Тут можно говорить о некой технологической конкуренции разных состыковок арматуры. Допустим, в процессе создания систем трубопроводов, для передачи газа, арматуре фланцевого типа прямо «противопоставляется» приварная арматура.

Как и прочее фланцевое соединение арматуры, вместе с очевидными преимуществами имеет определенные недостатки. В случае с фланцевой арматурой наблюдается перевес в пользу преимуществ. Примечательно, что именно фланцевые соединения зачастую применяются проектировщиками. И это не случайно, ведь качество подобного соединения намного лучше, чем у других типов соединений.

Степень герметичности соединений

Самое главное требование, которое предъявляется к соединению трубопровода с арматурой – это герметичность. Стоит отметить, что утрата герметизации соединений фланцев происходит не по причине объективных изъянов, а по причине несвоевременного и халатного обслуживания.  Чтобы соединения на трубопроводе всегда были герметичными, важно регулярно подтягивать фиксаторы фланцев. Разумеется, нельзя забывать о прокладках.

Надежность, возможность многократной установки, применение при различных температурных режимах – все это и не только относится к преимуществам рассматриваемого соединения. С его помощью можно состыковывать трубопроводы практически любого диаметра (от 10 до 1800 мм).

Заметим, что огромное количество разновидностей фланцев не вводит в растерянность специалистов. Наоборот, они имеют множество возможностей для создания качественных соединений. Разные варианты исполнения, стандартные изделия, общие технические требования позволяют выполнять работы на высшем уровне.

Сегодня в России действует стандарт ГОСТ 33259-2015 Фланцы арматуры, соединения с номинальным давлением до PN250. Размеры, конструкции, общие технические требования. Этот документ заменяет ГОСТы, которые применялись раньше.

В частности, в ГОСТ 33259-2015 приводится 6 типов фланцев. Четыре первых наименования имеют следующее название: стальной, плоский фланец.

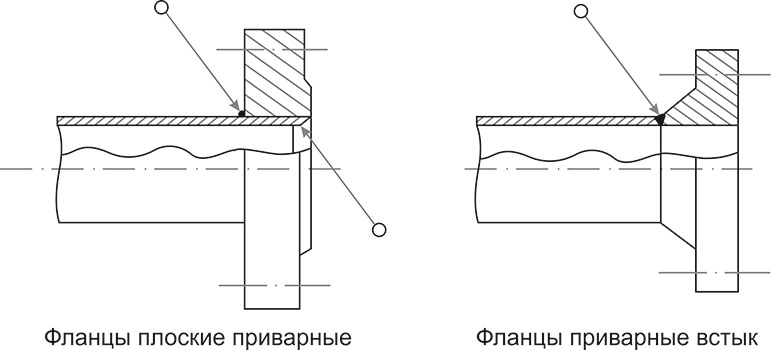

Что касается стальных плоских фланцев под приварку, то их одевают на трубу, а потом к ней приваривают.

 Свободные фланцы характеризуются тем, что диаметр на внутреннем сечении у них больше, чем на трубе в наружном диаметре. Следовательно, легко выполняется приварка к трубопроводу, а значит, монтаж становится легким.

Плоский фланец из стали на приварном кольце, кроме собственно фланца имеет кольцо, которое совпадает с фланцем по размеру условного диаметра. Посредством сварки можно зафиксировать не только кольцо, но и оставить фланец свободным. Такой способ фиксации полезен при установке фланцевых соединений в местах, куда добраться очень трудно,  при потребности в частой замене и ремонте арматуры.

Чтобы применять стальные, плоские фланцы свободного типа, на отбортовке нужно подготавливать конец трубы. Его деформируют до появления плоской, упорной поверхности. Данные фланцы лучше всего использовать на трубопроводах, составленных из цветных металлов.

Когда устанавливаются стальные, плоские фланцы свободного типа на хомуте, под приварку вместо замкнутого кольца ставят хомут.

Стальной приварной фланец встык соединяется с помощью одного сварочного шва, который соединяет встык торец трубы с воротником фланца. Внутренний диаметр у него точно такой, как и у трубы.

На основании ГОСТ 33259-2015, для типов 01,02, 11 и 21 предусмотрено 2 ряда размеров. Предпочтительным считается первый ряд.

Уплотнительная поверхность

Один из важных конструктивных элементов фланца – это уплотнительная поверхность. На основании ГОСТ 33259-2015, было принято 10 исполнений с подробным указанием размеров.

Если говорить об оптимальной форме фланцев, то предпочтительной считается круглая форма. Намного реже встречаются фланцы прочих форм. Тем не менее, в нормативах указано, что можно выпускать фланцы даже с квадратным сечением. На них выполняется минимум 4 отверстия для крепления. Примечательно, что в отверстиях на фланцах (для крепежей) могут выполнять резьбу.

Производство фланцев: технология и материалы

Обычно фланцы изготавливают из низколегированной, углеродистой стали, которая устойчива к коррозии. Если используется чугун, то применяются следующие марки: СЧ15, СЧ20, ковкий чугун КЧ30-6; чугун высокой прочности ВЧ 40 и ВЧ 45.

Что касается фланцев типа 01-04, то для их производства можно использовать листовой прокат. В том случае, когда швы по всему сечению соединены сваркой, то фланцы также можно изготавливать сварными. Однако для изделий типа 11 листовой металл не используется. Тут применяются штампованные заготовки или поковки.

Фланцы, которые выполнены методом горячей ковки металла, штамповкой, прокатом максимально отвечают современным эксплуатационным требованиям. Лучше всего, когда после горячей штамповки изделия проходят дополнительную термическую закалку.

Чугунные фланцы деформируются в меньшей степени. Однако обращаться с ними нужно бережно, если учесть, что чугун – материал хрупкий. Например, при затяжке креплений нужно соблюдать порог силы, чтобы не сломать чугун.

Крепежи

Трудно переоценить роль крепежных элементов во фланцах. С помощью шпилек или болтов нужно соединять элементы, которые будут подвержены высоким нагрузкам. Обычно крепежи выполняют с того же металла, что и фланец.

При выполнении отверстий для крепежей на фланцах, нужно соблюдать симметрию в плане вертикальной и горизонтальной оси. Обычно крепежи поставляют в комплекте вместе с фланцем. Только так можно получить гарантию совместимости деталей.

Прокладки на соединениях

Когда подбирается прокладка для фланцевого соединения, обязательно нужно учесть характер среды, с которой будет работать трубопровод. Также во внимание принимаются следующие параметры: температура, давление, окружающая среда. Уплотнение фланцев может быть подвижным или неподвижным. В зависимости от того применяют легкоплавкие уплотнители, паронит, резину, прочие материалы. Что касается фланцев плоского исполнения, то их герметизируют с помощью гофрированных или металлических прокладок, которые имеют мягкую набивку.

Очень важным параметром при соединении фланца с трубопроводом является усилие, с которым сжимается прокладка. Как правило, оно измеряется в сотнях килоньютонов.

Если говорить о том, какие размеры имеют прокладки, то отметим, что они призваны обеспечить сборку узла с учетом поверхностей, которые занимает собственно уплотнитель. Когда выполняется центрирование всего узла, не должно быть выдавливания прокладки. Чтобы уплотнительная прокладка лучше зафиксировалась на фланце,  могут применяться дополнительные конструктивные элементы фланца. В частности, шип и паз на двух поверхностях, противолежащих друг другу, может быть некий замок. Он не только защищает прокладку, но и увеличивает степень герметизации соединения.

www.stroysmi.ru

Фланцевые соединения трубопроводов - ДСН

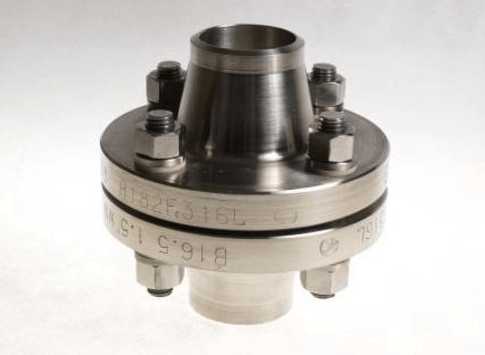

Фланец – это наиболее известный вид разъемных соединений, используемый в  машиностроении. Его преимущество в том, что он обеспечивает высокую герметичность, прочность, быструю сборку и разборку узлов и аппаратов.Фланцевые соединения, используется для крепления отъемной крышки к корпусу аппарата, а также, для присоединения к аппаратам трубопроводов, запорных устройств, КИП.

Особенности фланцевого соединения

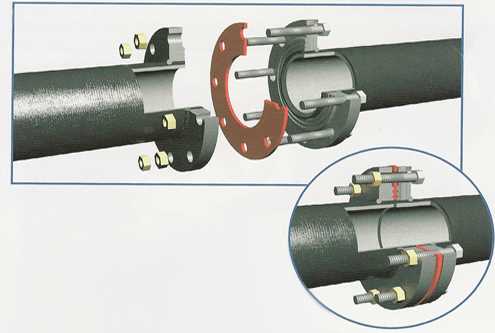

Такой метод сращивания труб, один из самых известных в мире.Для соединения, нужно два фланца, уплотнительное кольцо, болты с гайками. Уплотнительное кольцо или прокладка состоят их хорошего упругого материала, благодаря которому достигается герметичность. Из-за такой простоты в сборке именно фланцевое соединение труб, получило наибольшее распространение.

Собранный таким образом трубопровод, можно смело варить. Прокладки для соединения должны быть из прочного и упругого материала, способного выносить различные термальные нагрузки, связанные с температурными удлинениями и внутренним давлением. Они должны быть стойки к химическим воздействиям в агрессивной среде.Какой тип прокладок применить зависит от целевого назначения трубопровода. Какая форма и размеры прокладок определяет конфигурация соединений, в котором будет применен уплотнитель.

Основные типы

  • плоские
  • воротниковые
  • на свободном кольце
  • фланцы сосудов и аппаратов

В России, производство фланцевых соединений, регламентируется ГОСТ Р 54432-2011. В других странах, они изготавливаются, в соответствие с DIN и ANSI/ASME

Сборка

Для соединения фланцев между собой, нужны болты, гайки и шайбы . При давлении в 2,5 Мпа и температуре до 300 градусов используют болт с шестигранной головкой. При давление больше 4 Мпа и температуре 300 градусов или ниже -40 – шпильки, гайки и шайбы.

Преимущества шпилек перед болтами в том, что при  затягивании у шпилек напряжение распределяется равномерно, у болтов же оно концентрируется в месте перехода стержня в головку. К тому же шпильки можно монтировать в труднодоступных местах.Нужно помнить, что при сборке болты и шпильки должны быть такой длины, чтобы после затяжки их конец выступал за гайку на 2-3 нитки резьбы. Материал крепежного материала должен зависеть от целевого назначения трубопровода. Важно, чтобы крепежи по своей прочности и надежности соответствовали параметрам того, что будет транспортироваться. В это включается способность выдерживать нужную

температуру и давление.

www.dsnspb.ru

Фланцевые соединения полипропиленовых (пластиковых) труб

Технически невозможно присоединить полипропиленовую трубу путём электрофузионной сварки (методом плавления) к трубам из других материалов. Тем более полипропиленовые трубы больших диаметров. Поэтому на водопроводных магистралях, как правило, используются фланцевые соединения полипропиленовых труб через переходники или специализированные металлические фитинги, например, «Viking Johnson» или «WASK». Такие устройства способны захватывать кромку полипропиленовой трубы и способствуют организации надёжного болтового соединения.

Содержимое публикации

Соединения полипропиленовых труб с металлическим компонентом

Когда полипропиленовые системы представлены несущими конечную нагрузку, необходимо учитывать меры предосторожности при подключении их к металлическим трубам или компонентам, сделанным из других материалов.

В таких случаях с целью предотвращения отхода любых несущих нагрузку соединений, может потребоваться механический переход, усиленный внешним образом или привязанный/заблокированный специальными механическими упорами.

Полипропиленовые трубы больших диаметров часто характеризуются несоответствием (в размерах и болтовых отверстиях) соединения с металлической трубой. Конструктивно несоответствие связано с тем, что полипропиленовый экземпляр имеет более толстые стенки.

Особенности сопряжений пластик — металл

При рассмотрении многокомпонентных полипропиленовых трубопроводных систем важно помнить:

Полипропиленовая труба всегда характеризуется размерами по стандарту OD (Outer Diameter), тогда как изделия из металла характеризуются размером номинального диаметра по стандарту DN (Diameter Nominal)

Например, 450-миллиметровый полипропиленовый экземпляр OD Excel (PE100) SDR17 (с отверстием 400 мм) соединяется с 450-миллиметровым PN16 клапаном только с использованием традиционного фланцевого адаптера 450х450 мм.

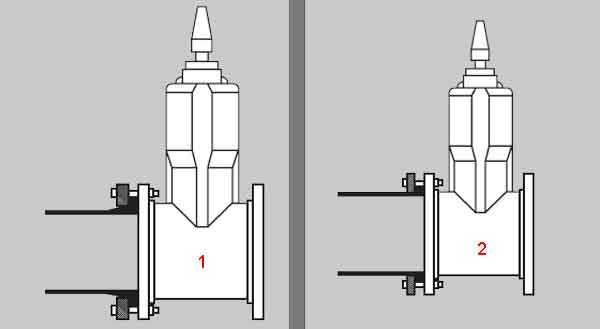

Фланцевое соединение с металлической арматурой: 1 — крепление пластик-металл с переходом 450 мм на 450 мм; 2 — крепление пластик — металл с переходом 450 на 400 мм

Но тогда получается, что размеры отверстий полипропиленовой трубы и клапана на переходе изменяется от 400 мм (PE) до 450 мм (металл).

Именно фланцевое соединение решает подобную проблему, конструктивно представляя полностью несущий нагрузку фитинг, подходящий для большинства стандартных размеров, выдерживающий высокие нагрузки на растяжение.

Одним из примеров подобного фланцевого соединения является продукт британской компании GPS, обозначенный брендом «SlimFlange».

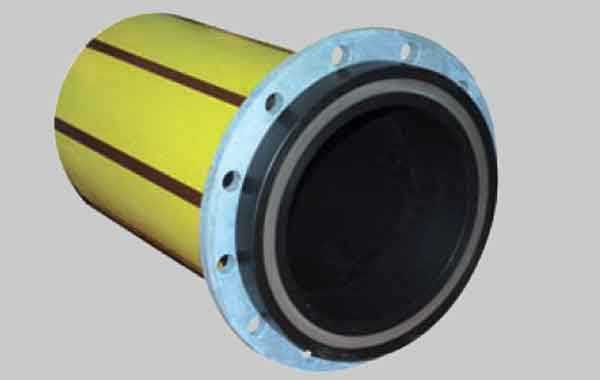

Уникальный тонкий фланец для полипропилена

Уникальный фланцевый переходник для полипропиленовых изделий поддерживает соединение труб PE с размерами диаметра 250 — 560 мм.

Фланцевый фитинг позволяет осуществлять фактическое или близкое по размеру диаметра соединение полипропиленовой трубы к фланцу стальной (металлической) трубы, аналогичного размера.

Адаптер технологических переходов «SlimFlange» обеспечивает надёжное герметичное сопряжение компонентов трубопроводов, в том числе по схеме пластик — металл

Технико-механическое преимущество фланцевой скрепки «SlimFlange» достигается за счет установки стального обруча на кромочной поверхности полипропиленовой трубы для обеспечения усиливающего эффекта.

Фланцевый обруч оптимизирует полипропиленовую трубу по высоте плеча, создавая повышенную прочностью соединения. Достигаются улучшенные характеристики уплотнения, в том числе, когда фланцы скрепляются впритык.

В отличие от традиционных пластиковых фланцев, тонкие полипропиленовые фланцы (типа «SlimFlange») устраняют необходимость увеличения размера подключаемого клапана либо иного металлического компонента или в случае уменьшения размера.

Фланцевое опорное кольцо допускает свободное вращение, что позволяет легко скреплять болтами клапана или другие детали в области соединения. Также существуют специальные фланцевые адаптеры для пластиковых труб диаметром более 560 мм.

Что касается тонких пластиковых фланцев «SlimFlange» в целом, здесь опорные кольца имеют болтовые отверстия, размеры которых несколько отличаются от опорных колец, установленных на обычных адаптерах фланцевых скрепок полипропиленовых трубопроводов.

Рекомендации по механическим соединениям

Для размеров трубопроводов, где фланцы «SlimFlange» не могут применяться по ограничениям размеров, возможной альтернативой является изготовленный фитинг с фланцем PE уменьшенного размера.

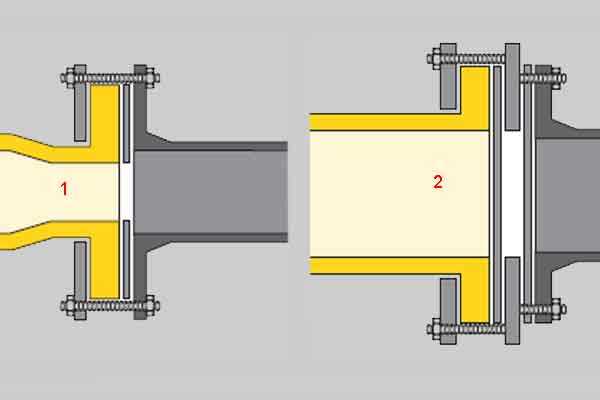

Комбинации соединений в зависимости от особенностей переходов: 1 — ‘комбинированный’ адаптер 450х400 PN16; 2 — ‘комбинированный’ адаптер 600×500 PN16

Однако большие размеры являются причиной снижения прочности. Поэтому такой продукт не подходит для газовой инсталляции.

По причине уменьшения количества отверстий на этом типе фитингов, желательно включать металлическую армирующую пластину между полипропиленовым и металлическим фланцами, чтобы стабилизировать сборку.

Фланцевые соединения пластиковых трубопроводов необходимо выполнять единой сплошной поверхностью или с установкой резиновой прокладки. Для применений в критичных условиях следует дополнительно армировать стальной прокладкой.

Все четыре сопрягаемые поверхности фланцевого соединения должны быть неповрежденными, очищенными от загрязнений.

Стальные усиленные прокладки имеют преимущество с точки зрения соответствия без какого-либо риска экструзии под давлением.

Особенности выполнения монтажа стяжки

Для применений, где возможны значительные временные давления, спецификация профилированных стальных армированных прокладок обеспечивает максимально возможную долгосрочную безопасность.

По возможности, фланцевые соединения следует выполнить до момента производства других соединений. Если такой возможности нет, трубопровод рекомендуется расположить таким образом, чтобы сопрягаемые поверхности были выровнены и плотно соединены друг с другом.

Максимально допустимое расстояние до болтов – 5 мм, независимо от диаметра трубопровода.

Следует использовать только чистые неповрежденные гайки и болты правильного размера. Резьбу на болтах необходимо обработать небольшим количеством смазки. Болты крепления обязательно оснащаются стандартными толстыми шайбами (форма А) с обеих сторон.

Необходимо следить за правильным центрированием прокладки фланцевого соединения до начала затягивания болтов. Гайки и болты требуется затягивать постепенно и равномерно с помощью динамометрического ключа в диагонально противоположной последовательности.

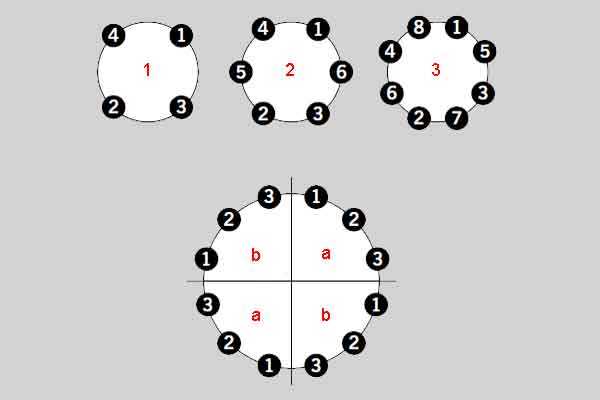

Рекомендуемые последовательности затяжки болтов фланцевых соединений (конечный крутящий момент 5%, 20%, 50%, 75%, 100%) показаны ниже:

Моменты затяжки болтов: 1 — четыре болта; 2 — шесть болтов; 3 — восемь болтов; а — первый квадрант; b — второй квадрант

При работе с диаметрами полипропиленовых труб более 180 мм, рекомендуется привлекать двух слесарей для одновременной затяжки диаметрально противоположных болтов, где это возможно.

Критерии затягивания болтов крепления

Чтобы гарантировать последующую герметичность фланцевого соединения, окончательное затягивание болтов рекомендуется повторить после выдержки паузы по времени в течение часа или двух.

Равномерность затяжки на фланцевом соединении также важна, как и конечные значения крутящего момента. Таблица ниже показывает крутящие моменты для фланцевых соединений полипропилена серий SDR11 и SDR17 (PE80 и PE100).

Таблица типовых моментов затяжки болтов фланцев (PE — PE или PE — М)

Размер трубы PE, ммСтандартные фланцы – металлПолипропиленовые фланцы (SlimFlange)
Размер, ммБолтыМомент затяжкиРазмер, ммБолтыМомент затяжки
6350М16х435
9080М16х835
125100М16х835
180150М20х860
200200М20х1280
225200М20х1280
250250М24х12100200М20х1260
280250М24х12100
315300М24х12120250М20х1270
355350М24х16150300М24х12120
400400М27х16200350М24х16150
450450М27х20250400М27х16200
500500М30х20300450М27х20250
560600М33х20350500М30х20300
630600М33х20400500М30х20300
710700М33х24400600М33х20400
800800М36х24450700М33х24400
900900М36х28450800М36х24450
10001000М39х28500900М36х28450
12001200М45х325501000М39х28500

Дополнительно к теме: фланцевое колено с лапой (установка)

Сантехническая деталь – фланцевое колено с лапой, применяется достаточно часто в сантехнической практике. Но как с помощью готовых компонентов изготовить фланцевое колено с лапой?

Например, под пожарный гидрант? Ниже даётся пошаговое описание сооружения фланцевого колена с лапой под организацию пожарного гидранта:

1. Залить в грунт бетонное основание и установить 4 болта M16 по периметру 180×160 мм.

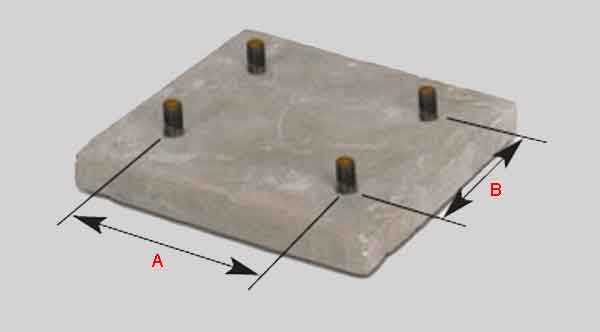

Бетонное основание под гидрант, устроенный на основе полипропиленовой конструкции с фланцевым коленом: A — классический размер 180 мм; B — классический размер 160 мм

2. Выполнить соединение лапы с бетонным основанием. Обратить внимание на ориентацию скошенного среза относительно входящего потока.

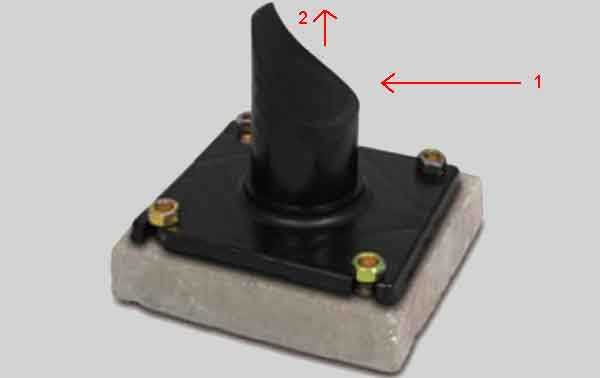

Лапа, установленная на бетонном основании: 1 — направление входящего главного потока воды; 2 — направление потока воды в сторону клапана

3. Взять электрофузионный тройник и насадить на трубный отвод лапы с выдержкой точного направления на входное отверстие.

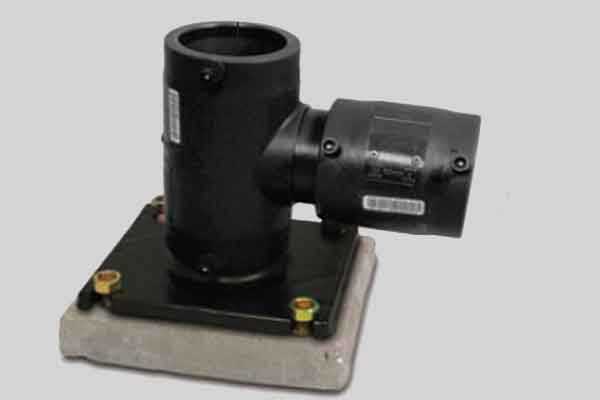

Тройник сантехнический электрофузионный, надетый на отвод лапы

4. Очистить конец трубы фланцевого отвода и вставить внутрь электрофузионного тройника сверху. При необходимости подрезать фланцевый отвод. Обратить внимание на общую высоту (h), которая должна соответствовать высоте пожарного гидранта. Сварить электрофузией тройник по линии соединения.

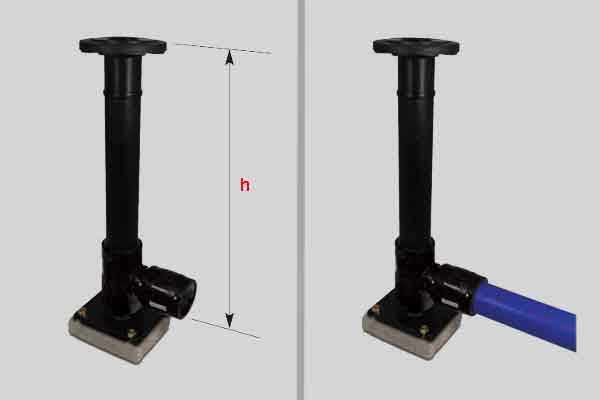

Собранная конструкция гидранта с подсоединённым адаптером фланца и подведённой питательной линией: h — размер стандартной высоты пожарного гидранта

5. Выполнить соединение электрофузионной сваркой с подводящей трубой.


На основе информации: GPS

zetsila.ru

Фланцевое соединение компрессионное для ПНД труб

Конструктивно данная деталь представляет из себя бурт под фланец и компрессионную муфту, соединенную воедино. Со стороны трубопровода имеется все тот же цанговый зажим, как и у всех компрессионных фитингов. А со стороны бурта фланец с универсальным расположением отверстий для болтов, подходящих ко всем видам стальных фланцев.

Способ монтажа трубы и фитинга остается неизменным, труба вставляется до упора, на нее устанавливается специальная шайба, которая, в свою очередь, зажимается гайкой. Весь механизм очень прост в монтаже, соединение трубы и фланцевого окончания, производиться вручную, а соединенные детали обеспечивают надежную и бесперебойную работоспособность узла долгие годы с максимальным рабочим давлением до 10 атмосфер.

Компрессионный фланец Итальянского производителя “Unidelta” в процессе производства комплектуется металлическим фланцем, что позволяет избежать, при монтаже, перетягивание пластмассовых частей, предотвратить их раскол и дальнейшую протечку узла, что выгодно отличает компрессионное фланцевое соединение “Unidelta” от фланцевых соединений других производителей.

Фланец ПНД компрессионный выпускается размерами 40, 50, 63, 75, 90, 110 мм и размером фланца от 1.1/2″(40 мм) до 4″(100 мм).  Подходит для использования под прямым воздействием УФ-лучей. Обладает прекрасной химической стойкостью.

Размеры фланцев и отверстий для его крепления соответствуют стандартным приварным фланцам. Металлический фланец изготавливается из цинковой стали, что увеличивает антикоррозийную защиту. А сама деталь из полипропилена высокого качества. Благодаря такому материалу адаптер не подвержен коррозии, ему не страшны низкие температуры. Качество материала и изготовленного из него фитинга, позволяет весь узел закапывать в земля, не опасаясь протекания или повреждения.

Срок службы фланцевых соединений не менее 20 лет. Их можно использовать со всеми видами водопроводных и технических полиэтиленовых труб транспортирующих питьевую и техническую воду, в системах полива и орошения, в дренажных и канализационных система, для перекачки химических растворов.
